BEDIENUNGSANLEITUNG DPX7200DAB KENWOOD

The marking of products using lasers The label is attached to the chassis/case and says that the component uses laser beams that have been classified as Class1. It means that the unit is utilizing laser beams that are of a weaker class. There is no danger of hazardous radiation outside the unit. Marquage des produits utilisant un laser L’étiquette est attachée au châssis/boîtier de l’appareil et indique que l’appareil utilise des rayons laser de classe 1. Cela signifie que l’appareil utilise des rayons laser d’une classe faible. Il n’y a pas de danger de radiation accidentelle hors de l’appareil. Kennzeichnung von Geräten mit Laser-Abtastern Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

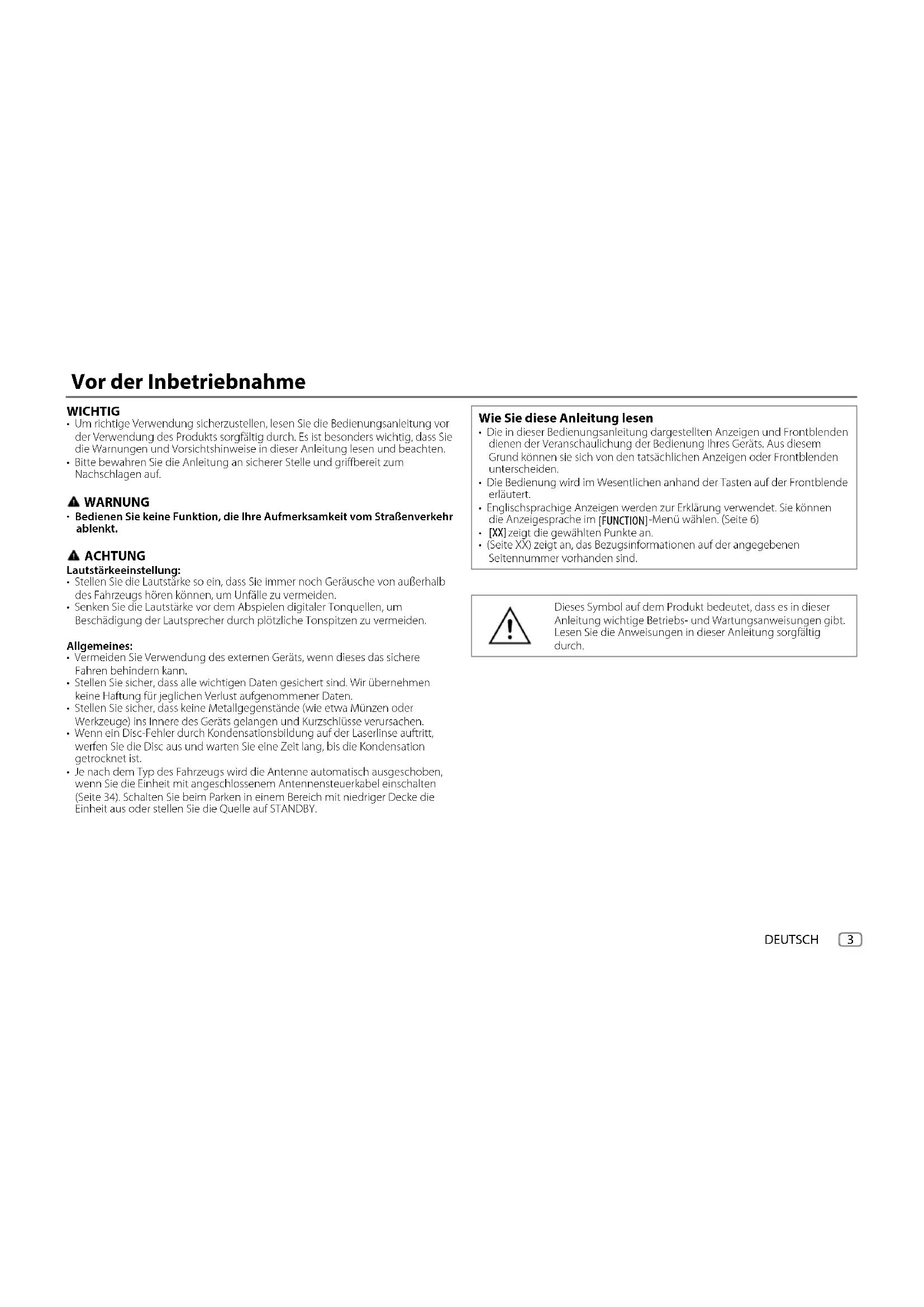

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Vor der Inbetriebnahme WICHTIG

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten.

• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf. WARNUNG

Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt. ACHTUNG Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.

• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden. Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.

• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.

• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

• Je nach dem Typ des Fahrzeugs wird die Antenne automatisch ausgeschoben, wenn Sie die Einheit mit angeschlossenem Antennensteuerkabel einschalten (Seite34). Schalten Sie beim Parken in einem Bereich mit niedriger Decke die Einheit aus oder stellen Sie die Quelle auf STANDBY. Wie Sie diese Anleitung lesen

• Die in dieser Bedienungsanleitung dargestellten Anzeigen und Frontblenden dienen der Veranschaulichung der Bedienung Ihres Geräts. Aus diesem Grund können sie sich von den tatsächlichen Anzeigen oder Frontblenden unterscheiden.

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende erläutert.

• Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im [FUNCTION] -Menü wählen. (Seite6)

[XX] zeigt die gewählten Punkte an.

• (SeiteXX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind. Dieses Symbol auf dem Produkt bedeutet, dass es in dieser Anleitung wichtige Betriebs- und Wartungsanweisungen gibt. Lesen Sie die Anweisungen in dieser Anleitung sorgfältig durch. JS_KWD_DPX_7200DAB_EN_GE.indd 3JS_KWD_DPX_7200DAB_EN_GE.indd 3 19/11/2019 12:17:21 PM19/11/2019 12:17:21 PM4 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Grundlagen Zum Auf der Frontblende Einschalten Drücken Sie B SRC.

• Zum Ausschalten halten Sie die Taste gedrückt. Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler. Quelle auswählen

• Drücken Sie B SRC wiederholt.

• Drücken Sie B SRC, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden. Ändern der Display-Information Drücken Sie DISP wiederholt. (Seite39) Rücksetzen Frontblende

• Nur für Illustrationszwecke. Displayfenster* Lautstärke-Regler Auswurftaste Ladeschlitz JS_KWD_DPX_7200DAB_EN_GE.indd 4JS_KWD_DPX_7200DAB_EN_GE.indd 4 19/11/2019 12:17:21 PM19/11/2019 12:17:21 PMDEUTSCH

Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab Beim ersten Einschalten des Geräts (oder [FACTORY RESET] ist auf [YES] gestellt, siehe Seite 6), erscheint Folgendes im Display: “SEL LANGUAGE” “PRESS” “VOLUME KNOB” 1 Drehen Sie den Lautstärke-Regler zum Wählen von [EN] (Englisch) / [RU] (Russisch) / [SP] (Spanisch) / [FR] (Französisch) / [GE] (Deutsch), und drücken Sie dann den Regler. [EN] ist für das ursprüngliche Setup gewählt. Dann erscheint folgendes in der Anzeige: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Drücken Sie den Lautstärke-Regler erneut. [YES] ist für das ursprüngliche Setup gewählt. 3 Drücken Sie den Lautstärke-Regler erneut. “DEMO OFF” erscheint. Danach zeigt das Display den gewählten Übergangstyp: “2-WAY X ’ OVER” oder

• Zum Ändern des Übergangstyps siehe “Übergangstyp ändern” auf Seite 7.

Stellen Sie die Uhrzeit und das Datum ein

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK] , und drücken Sie dann den Regler. Zum Einstellen der Uhr 3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCKADJUST] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie die Zeit in der Reihenfolge “Stunde” “Minute” ein. 5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT] , und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H] , und drücken Sie dann den Regler. Zum Einstellen des Datums 7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATEFORMAT] , und drücken Sie dann den Regler. 8 Drehen Sie den Lautstärke-Regler zum Wählen von [DD/MM/YY] oder [MM/DD/YY] , und drücken Sie dann den Regler. 9 Drehen Sie den Lautstärke-Regler zum Wählen von [DATESET] , und drücken Sie dann den Regler. 10 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie das Datum in der Reihenfolge “Tag” “Monat” “Jahr” oder “Monat” “Tag” “Jahr” ein. 11 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Festlegen anderer optionaler Einstellungen Sie können nur die folgenden Punkte einstellen, während die Einheit im STANDBY- Modus ist. 1 Drücken Sie B SRC wiederholt, um auf STANDBY zu schalten. 2 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 3 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (Seite 6), und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

JS_KWD_DPX_7200DAB_EN_GE.indd 5JS_KWD_DPX_7200DAB_EN_GE.indd 5 19/11/2019 12:17:21 PM19/11/2019 12:17:21 PM6 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Standard: [XX] [DISPLAY] [EASY MENU] Bei Eingabe von [FUNCTION]... [ON]:Die Beleuchtung von [LCDDISPLAY] wechselt auf weiße Farbe um.; [OFF]:Die Beleuchtung von [LCDDISPLAY] verbleibt als Farbe von [COLORSELECT]. (Seite30)

• Die Beleuchtung von [KEY1] und [KEY2] wechselt auf hellblaue Farbe um, wenn Sie [FUNCTION] eingeben, ungeachtet der Stellung von [EASY MENU].

• Siehe Abbildung auf Seite 30 zur Zonenidentifikation. [TUNER SETTING]

[ON]: Versorgt die DAB-Antenne mit Strom. ; [OFF]: Liefert keine Stromversorgung. Wählen, wenn eine passive Antenne ohne Booster verwendet wird. (Seite35) [PRESET TYPE] [NORMAL]:Speichert einen Sender für jede Sendespeichertaste in jedem Frequenzband (FM1/FM2/FM3/MW/LW/DB1/DB2/DB3).; [MIX]:Speichert einen Sender (Digitalradio oder Analogradio) für jede Sendespeichertaste ungeachtet des gewählten Frequenzbands. [SYSTEM] [KEY BEEP] (Gilt nur wenn [X’OVER] auf [2WAY] gestellt ist.) (Seite7) [ON]:Aktiviert den Tastenberührungston.; [OFF]:Deaktiviert. [SOURCE SELECT] [SPOTIFY SRC] [ON]:Aktiviert Sie SPOTIFY/SPOTIFYBT in der Quellenwahl.; [OFF]:Deaktiviert. (Seite14) [BT AUDIO SRC] [ON]:Aktiviert Sie BT AUDIO in der Quellenwahl.; [OFF]:Deaktiviert. (Seite23) [BUILT-IN AUX] [ON]:Aktiviert Sie AUX in der Quellenwahl.; [OFF]:Deaktiviert. (Seite16) [P-OFF WAIT] Nur zutreffend, wenn der Demonstrationsmodus ausgeschaltet ist. Stellt die Zeitdauer ein, bis das Gerät automatisch ausschaltet (im Standby- Modus), um Batteriestrom zu sparen. [20M]: 20 Minutes ; [40M]: 40 Minutes ; [60M]: 60 Minutes ; [– – –]: Hebt auf. [CD READ] [1]: Hiermit wird automatisch zwischen Discs mit Audiodateien und Musik-CDs unterschieden.; [2]: Hiermit wird die Wiedergabe zwangsweise als Musik-CD durchgeführt. Es kommt kein Ton, wenn eine Disc mit Audiodateien abgespielt wird.

[F/W UP xxxxx] [YES]:Startet die Aktualisierung der Firmware.; [NO]:Hebt auf (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie <www.kenwood.com/cs/ce/>. [FACTORY RESET] [YES]:Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender).; [NO]:Hebt auf. [ENGLISH] Wählen Sie die Anzeigesprache für das [FUNCTION]-Menü und die Musik-Information, wo zutreffend. Als Standard ist [ENGLISH] ausgewählt.

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Erste Schritte Übergangstyp ändern

Drücken Sie B SRC wiederholt, um auf STANDBY zu schalten. 2 Die Zifferntasten 4 und 5 gedrückt halten, um auf Übergangswahl zu schalten. Der aktuelle Übergangstyp erscheint. 3 Drehen Sie den Lautstärke-Regler zum Wählen von “2WAY” oder “3WAY”, und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen von “YES” oder “NO”, und drücken Sie dann den Regler. Der gewählte Übergangstyp erscheint.

• Zum Abbrechen halten Sie gedrückt.

• Zum Anpassen der gewählten Übergangseinstellungen siehe Seite 27. ACHTUNG Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. (Seite33, 34) Wenn Sie einen falschen Typ wählen:

• Die Lautsprecher können beschädigt werden.

• Der Ausgangstonpegel kann sehr hoch oder niedrig sein. Digitalradio Wissenwertes über DAB (Digital Audio Broadcasting) DAB ist eines der heute verfügbaren digitalen Rundfunksendesysteme. Es kann Klang in Digitalqualität ohne störende Interferenzen oder Signalverzerrung liefern. Außerdem kann dieser Dienst Text, Bilder und Daten übermitteln. Im Gegensatz zu FM (UKW)-Sendungen, wo jedes Programm auf seiner eigenen Frequenz übertragen wird, kombiniert DAB mehrere Programme (“Dienste” genannt), um ein sogenanntes “Ensemble” zu bilden. Die “Primärkomponente” (Hauptrundfunksender) wird manchmal von einer “Sekundärkomponente” begleitet, die zusätzliche Programme oder andere Informationen enthalten kann. Vorbereitung: 1 Schließen Sie die mitgelieferte DAB-Antenne an die DAB-Antennenbuchse an. (Seite33) 2 Drücken Sie B SRC wiederholt, um DIGITAL AUDIO zu wählen. 3 Halten Sie (LIST UPDATE) gedrückt, um die Aktualisierung der Dienstliste zu starten. “LIST UPDATE” erscheint, und die Aktualisierung beginnt. “UPDATED” erscheint, wenn die Aktualisierung fertig ist. Die Aktualisierung dauert bis zu 3 Minuten. Keine Unterbrechung (wie Verkehrsansagen) ist während der Aktualisierung möglich.

• Zum Abbrechen der Aktualisierung der Dienstliste: Halten Sie (LIST UPDATE) erneut gedrückt. JS_KWD_DPX_7200DAB_EN_GE.indd 7JS_KWD_DPX_7200DAB_EN_GE.indd 7 19/11/2019 12:17:21 PM19/11/2019 12:17:21 PM8 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Digitalradio

• “DGTL” leuchtet auf, wenn DAB-Digitalsignale empfangen werden und blinkt, wenn ein RDS-Signal empfangen wird.

• Die Einheit schaltet automatisch auf DAB-Alarm, wenn ein Alarmsignal von einer DAB-Sendung empfangen wird. Suchen Sie nach einem Ensemble

Drücken Sie B SRC wiederholt, um DIGITAL AUDIO zu wählen. 2 Drücken Sie BAND wiederholt, um DB1/DB2/DB3 zu wählen. 3 Halten Sie S / T gedrückt, um ein Ensemble zu suchen. 4 Drücken Sie S / T, um ein Ensemble, einen Dienst oder eine Komponenten zum Hören zu suchen. Sie können bis zu 18 Dienste speichern.

• Zum Speichern eines Dienstes: Halten Sie eine der Zifferntasten (1bis 6) gedrückt.

• Zum Auswählen eines gespeicherten Dienstes: Drücken Sie eine der Zifferntasten (1bis 6). Wählen Sie einen Dienst

Drücken Sie , um auf Dienstsuche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler. Zum Abbrechen der Dienstsuche drücken Sie erneut. Wählen Sie einen Dienst nach Namen

Drücken Sie , um auf Dienstsuche zu schalten. 2 Drehen Sie den Lautstärke-Regler schnell für alphabetische Suche. 3 Drehen Sie den Lautstärke-Regler oder drücken Sie S / T, um das Zeichen auswählen, nach dem gesucht werden soll.

• Zum Weitergehen zur nächsten/vorherigen Seite 1 / 2 drücken. 4 Drücken Sie den Lautstärke-Regler zum Starten der Suche. 5 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler. Zum Beenden Sie des alphabetische Suche drücken Sie erneut. Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [TUNER SETTING] [SEEK MODE] Wählt die Suchmethode für

-Tasten wenn gedrückt. [AUTO1]:Wählen Sie ein Ensemble, einen Dienst oder eine Komponente. Indem

gedrückt gehalten wird, suchen Sie automatisch nach einem Ensemble.; [AUTO2]:Suchen Sie nach einem Vorwahldienst.; [MANUAL]:Wählen Sie ein Ensemble, einen Dienst oder eine Komponente. Indem

gedrückt gehalten wird, suchen Sie manuell nach einem Ensemble. [AF SET] [ON]: Während des Hörens von DAB: Schalten Sie automatisch auf FM (UKW)-Sendung des gleichen Programms um, wenn das DAB-Signal schwach wird. Es wird automatisch auf DAB-Ton zurückgeschaltet, wenn das Signal wieder stark wird. Während des Hörens von FM (UKW): Schalten Sie automatisch auf DIGITAL AUDIO-Sendung des gleichen Programms um (wenn verfügbar).; [OFF]:Hebt auf. [TI] [ON]:Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (Die “TI”-Anzeige leuchtet auf).; [OFF]:Hebt auf. [PTY SEARCH]

Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps (siehe “Verfügbarer Programmtyp für [PTY SEARCH]” auf Seite9), und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache ([ENGLISH]/ [FRENCH]/[GERMAN]), und drücken Sie dann den Regler.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Digitalradio [ASW SELECT] [TRAVEL], [WARNINGS], [NEWS], [WEATHER], [EVENT], [SPECIAL], [RAD INFO], [SPORTS], [FINANCE]: Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen, und drücken Sie dann den Regler.

” erscheint vor dem aktivierten Ansagetyp. Schalten Sie automatisch von jeder Quelle auf Digitalradio-Ensembles um, die einen aktivierten Ansagetyp ausstrahlen.

• Mehrfache Ansagen können gleichzeitig aktiviert werden.

• Zum Deaktivieren drücken Sie den Lautstärke-Regler erneut (“ ” erlischt). [LIST UPDATE] [AUTO]:Aktualisieren Sie die DAB-Dienstliste automatisch bei eingeschalteter Stromversorgung.; [MANUAL]:Aktualisiert die DAB-Dienstliste, indem (LIST UPDATE) gedrückt gehalten wird. [PTY WATCH]

Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps, und drücken Sie . Das Gerät schaltet automatisch von jeder Quelle auf Digitalradio-Ensembles um, die den gewählten Programmtyp ausstrahlen. Programmtyp: [NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POPM](Musik), [ROCKM](Musik), [EASYM](Musik), [LIGHTM](Musik), [CLASSICS], [OTHERM](Musik), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONEIN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATIONM](Musik), [OLDIES], [FOLKM](Musik), [DOCUMENT] [OFF]:Hebt auf.

Drücken Sie den Lautstärke-Regler zum Einschalten der PTY-Sprachauswahl.

Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache ([ENGLISH]/ [FRENCH]/[GERMAN]), und drücken Sie dann den Regler. [RELATED SERV] [ON]:Aktivieren Sie die Soft-Link-Funktion, um auf einen alternativen Dienst zu schalten, also ein anderes Audioprogramm als das momentan eingestellte.; [OFF]:Deaktivieren. [CLOCK] [TIME SYNC] [ON]:Synchronisiert die Zeit des Geräts mit der Digitalradio-Senderzeit.; [OFF]:Hebt auf.

• Wenn die Lautstärke während des Empfangs von Verkehrsfunk, Ansagen, Alarm oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Wird die Verkehrsfunk-Funktion, Ansagen, der Alarm oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen. Verfügbarer Programmtyp für [PTY SEARCH] [SPEECH]

[FOLK M] (Musik) Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt. JS_KWD_DPX_7200DAB_EN_GE.indd 9JS_KWD_DPX_7200DAB_EN_GE.indd 9 19/11/2019 12:17:21 PM19/11/2019 12:17:21 PM10 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [TUNER SETTING] [SEEK MODE] Wählt die Suchmethode für

-Tasten wenn gedrückt. [AUTO1]:Sucht automatisch nach einem Sender.; [AUTO2]:Suchen Sie nach einem Festsender.; [MANUAL]:Sucht manuell nach einem Sender. [LOCAL SEEK] [ON]: Sucht nur Sender mit gutem Empfang.; [OFF]: Hebt auf.

• Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/ den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen. [AUTO MEMORY] [YES]:Beginnt automatisch die Speicherung von 6 Sendern mit gutem Empfang.; [NO]:Hebt auf.

• Nur wählbar, wenn [NORMAL] für [PRESETTYPE] gewählt ist. (Seite6) [MONO SET] [ON]:Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren.; [OFF]:Hebt auf. [NEWS SET] [ON]:Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar.; [OFF]:Hebt auf. [REGIONAL] [ON]:Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung.; [OFF]:Hebt auf. [AF SET] [ON]:Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist.; [OFF]:Hebt auf.

• “ST” leuchtet auf, wenn eine FM (UKW)-Stereosendung mit ausreichender Signalstärke empfangen wird.

• Die Einheit schaltet automatisch auf FM (UKW)-Alarm, wenn ein Alarmsignal von einer FM (UKW)-Sendung empfangen wird. Suche nach einem Sender

Drücken Sie B SRC wiederholt, um RADIO zu wählen. 2 Drücken Sie BAND wiederholt, um FM1/FM2/FM3/MW/LW zu wählen. 3 Drücken Sie S / T, um einen Sender zu suchen. Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für MW/LW speichern.

• Zum Speichern eines Senders: Halten Sie eine der Zifferntasten (1bis 6) gedrückt.

• Zum Auswählen eines gespeicherten Senders: Drücken Sie eine der Zifferntasten (1bis 6). Analogradio JS_KWD_DPX_7200DAB_EN_GE.indd 10JS_KWD_DPX_7200DAB_EN_GE.indd 10 19/11/2019 12:17:21 PM19/11/2019 12:17:21 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) [TI] [ON]:Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (Die “TI”-Anzeige leuchtet auf).; [OFF]:Hebt auf.

[TI] im MW/LW-Wellenbereich dient zum Aktivieren von Verkehrsinformatinoen nur von DIGITAL AUDIO-Quelle. [PTY SEARCH]

Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps (siehe folgendes “Verfügbarer Programmtyp für [PTY SEARCH]”), und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache ([ENGLISH]/ [FRENCH]/[GERMAN]), und drücken Sie dann den Regler.

zum Starten des Suchlaufs.

[PTYSEARCH] ist nur wählbar, wenn der Wellenbereich FM1/FM2/FM3 ist.

• Wenn die Lautstärke während des Empfangs von Verkehrsinformationen oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Werden die Verkehrsinformationen oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen. Verfügbarer Programmtyp für [PTY SEARCH] [SPEECH]

[FOLK M] (Musik) Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt. Analogradio CD/USB/iPod Legen Sie eine Disc ein Disc auswerfen Beschriftungsseite Die Signalquelle schaltet automatisch auf CD um, und die Wiedergabe beginnt. Schließen Sie ein USB-Gerät an USB-Gerät USB-Eingangsterminal CA-U1EX (max.: 500 mA) (optionales Zubehörteil)* Die Signalquelle schaltet automatisch auf USB um, und die Wiedergabe beginnt.

• Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. JS_KWD_DPX_7200DAB_EN_GE.indd 11JS_KWD_DPX_7200DAB_EN_GE.indd 11 19/11/2019 12:17:21 PM19/11/2019 12:17:21 PM12 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Schließen Sie einen iPod/iPhone an USB-Eingangsterminal KCA-iP103 (optionales Zubehör)*1 oder Zubehör von iPod/iPhone*2 iPod/ iPhone Die Signalquelle schaltet automatisch auf iPod USB um, und die Wiedergabe beginnt.

• Sie können auch einen iPod/iPhone über Bluetooth anschließen. (Seite18) *1 KCA-iP103: Lightning-Typ *2 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. Grundlegende Bedienungen CD/USB/iPod Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie 6 IW. Vorspulen/Rückspule Halten Sie S / T gedrückt. Auswählen eines Tracks/ einer Datei Drücken Sie S / T. Auswählen eines Ordners*1 Drücken Sie 1 / 2 . Wiederholte Wiedergabe*2 Drücken Sie 4 wiederholt. [TRACK REPEAT]

[SHUFFLE OFF] : iPod Halten Sie die 3 gedrückt, um [ALL RANDOM]

wählen.*1 *1 Für CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod. *2 Für iPod: Trifft nur zu, wenn [MODE OFF] gewählt ist. (Seite13) JS_KWD_DPX_7200DAB_EN_GE.indd 12JS_KWD_DPX_7200DAB_EN_GE.indd 12 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD/USB/iPod Wählen Sie das Musiklaufwerk Während USB als Quelle gewählt ist, drücken Sie 5 wiederholt. Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).

• Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken. Sie können das Musiklaufwerk auch aus dem [FUNCTION] -Menü auswählen. 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [USB] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [MUSICDRIVE] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen von [DRIVE CHANGE] , und drücken Sie dann den Regler. Das nächste Laufwerk ( [DRIVE 1] bis [DRIVE 4] ) wird automatisch gewählt, und die Wiedergabe startet. 5 Wiederholen Sie Schritt 1 bis 4, um die folgenden Laufwerke zu wählen. 6 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Wählen Sie den Steuermodus Während eine iPod USB-Quelle (oder iPod BT-Quelle) gewählt ist, drücken Sie 5 wiederholt. [MODE ON] : Steuern Sie den iPod/iPhone mit dem iPod/iPhone selber. Sie können aber weiterhin Wiedergabe/Pause, Datei-Überspringen, Vorspulen oder Zurückspulen von Dateien von dieser Einheit steuern. [MODE OFF] : Steuern Sie den iPod/iPhone von dieser Einheit. Wählen Sie eine zur Wiedergabe gewünschte Datei Von einem Ordner oder einer Liste

• Beim iPod nur gültig, wenn [MODE OFF] gewählt ist. 1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Die gewählte Datei beginnt zu spielen. Schnellsuche (gilt nur für CD-Quelle und USB-Quelle) Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. 1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen. 4 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Die gewählte Datei beginnt zu spielen. Suchlauf überspringen (gilt nur für iPod USB-Quelle und iPod BT-Quelle) Wenn Sie viele Dateien in der ausgewählten Liste haben, können Sie Folgendes tun, um nach einer Datei zu suchen, indem Sie mit einer unter [SKIP SEARCH] gewählten Geschwindigkeit durch die Liste springen. (Seite14)

• Beim iPod nur gültig, wenn [MODE OFF] gewählt ist. 1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Liste, und drücken Sie dann den Regler. 3 Drücken Sie S / T, um mit einem vorgegebenen Überspringen- Suchverhältnis zu suchen.

• Wenn S / T gedrückt gehalten wird, wird Suchlauf mit einem Verhältnis von 10 % ausgeführt, ungeachtet der Einstellung von [SKIP SEARCH]. 4 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Die gewählte Datei beginnt zu spielen. JS_KWD_DPX_7200DAB_EN_GE.indd 13JS_KWD_DPX_7200DAB_EN_GE.indd 13 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PM14 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) CD/USB/iPod [SKIP SEARCH]-Einstellung 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [USB] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [SKIPSEARCH] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen des Überspringen- Suchverhältnis, und drücken Sie dann den Regler. [0.5%] (Standard)/ [1%]

[10%] Das Überspringen-Suchverhältnis wird als Prozentsatz der gesamten Dateien gezeigt. 5 Halten Sie zum Beenden gedrückt. Alphabetische Suche (gilt nur für iPod USB-Quelle und iPod BT-Quelle) Sie können eine Datei anhand des Anfangsbuchstabens suchen.• Beim iPod nur gültig, wenn [MODE OFF] gewählt ist. (Seite13) 1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler schnell für Zeichensuche. 4 Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens.

”, um ein anderes Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 zu suchen. 5 Drücken Sie S / T, um auf die Eingabeposition umzuschalten.

• Sie können bis zu 3 Zeichen eingeben. 6 Drücken Sie den Lautstärke-Regler zum Starten der Suche. 7 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Die gewählte Datei beginnt zu spielen.
• Zum Zurückkehren zum Grundordner/ersten Datei/Top-Menü drücken 5. (Gilt nicht für BT AUDIO-Quelle.)• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

• Zum Abbrechen halten Sie gedrückt. Spotify Sie können Spotify auf dem iPhone/iPod touch (über Bluetooth oder über USB-Eingang) oder Android-Gerät (über Bluetooth) hören (seite18).Vorbereitung:• Installieren Sie die neueste Version der Spotify-Anwendung auf Ihrem Gerät (iPhone/iPod touch oder Android-Gerät), erstellen Sie ein Konto und melden sich bei Spotify an.• Wählen Sie [ON] für [SPOTIFY SRC]

[SOURCESELECT] . (Seite6) Beginnen Sie zu hören

Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät. 2 Schließen Sie Ihr Gerät an die USB-Eingangsbuchse an. USB-EingangsterminalKCA-iP103 (optionales Zubehör)*1 oder Zubehör von iPhone/iPod touch*2iPhone/iPod touch Sie können die Verbindung auch vom iPhone/iPod touch oder Android-Gerät herstellen. (Seite18)

• Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist, wenn Sie die Verbindung über Bluetooth herstellen. 3 Drücken Sie B SRC wiederholt, um SPOTIFY (für iPhone/iPod touch) oder SPOTIFY BT (für Android-Gerät) zu wählen. Die Sendung beginnt automatisch. *1 KCA-iP103: Lightning-Typ*2 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. JS_KWD_DPX_7200DAB_EN_GE.indd 14JS_KWD_DPX_7200DAB_EN_GE.indd 14 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie 6 IW. Einen Track überspringen Drücken Sie S*1 / T. Wählen Sie Daumen nach oben oder Daumen nach unten*2 Drücken Sie 1 / 2 . Starten Sie das Radio Halten Sie 5 gedrückt. Wiederholte Wiedergabe*3 Drücken Sie 4 wiederholt. [REPEAT ALL]

[SHUFFLEOFF] *1 Nur für Premium-Konto-Anwender verfügbar. *2 Diese Funktion steht nur für Tracks im Radio zur Verfügung. Wenn Daumen nach unten gewählt ist, wird der aktuelle Track übersprungen. *3 Nicht für die Tracks in der Playlist verfügbar. Bevorzugte Song-Information speichern Während des Hörens von Radio mit Spotify... Halten Sie den Lautstärke-Regler gedrückt. “SAVED” erscheint, und die Informationen werden in “Your Music (Ihre Musik)” oder “Your Library (Ihre Bibliothek)” in Ihrem Spotify-Konto gespeichert. Zum Rücknehmen der Speicherung wiederholen Sie das gleiche Verfahren. “REMOVED” erscheint, und die Informationen werden von “Your Music (Ihre Musik)” oder “Your Library (Ihre Bibliothek)” in Ihrem Spotify-Konto entfernt. Spotify Suchen Sie nach einem Song oder Sender

Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Listentyps, und drücken Sie dann den Regler. Die angezeigten Listentypen unterscheiden sich je nach der von Spotify gesendeten Information. 3 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Songs oder Senders. 4 Drücken Sie den Lautstärke-Regler zum Bestätigen. Sie können die Liste schnell durchsuchen, indem Sie den Lautstärke-Regler schnell drehen. Zum Abbrechen halten Sie gedrückt. JS_KWD_DPX_7200DAB_EN_GE.indd 15JS_KWD_DPX_7200DAB_EN_GE.indd 15 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PM16 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Sie können Musik von einem tragbaren Audioplayer über die AUX- Eingangsbuchse hören. Vorbereitung: Wählen Sie [ON] für [BUILT-INAUX]

[SOURCESELECT] . (Seite6) Beginnen Sie zu hören

Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an. Tragbarer Audioplayer 3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich) Auxiliary-Eingabebuchse 2 Drücken Sie B SRC wiederholt, um AUX zu wählen. 3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe. Stellen Sie den Namen des externen Geräts ein Beim Hören eines am Gerät angeschlossenen tragbaren Audioplayer... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [SYSTEM] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [AUXNAME SET] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. [AUX] (Standard)/ [DVD]

[TV] 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

AUX Verwendung anderer Anwendungen KENWOOD Remote-Anwendung Sie können den KENWOOD-Autoempfänger vom iPhone/iPod touch (über Bluetooth oder über USB-Eingangsbuchse) oder Android-Gerät (über Bluetooth) mit der KENWOOD Remote-Anwendung steuern.

• Für die neueste Information besuchen Sie <http://www.kenwood.com/cs/ce/>. Vorbereitung: Installieren Sie vor dem Verbinden die neueste Version der KENWOOD Remote- Anwendung auf Ihrem Gerät. Beginnen Sie mit dem Einsatz der KENWOOD Remote- Anwendung

Öffnen Sie die KENWOOD Remote-Anwendung auf Ihrem Gerät. 2 Schließen Sie Ihr Gerät an.

• Für Android-Gerät: Koppeln Sie das Android-Gerät über Bluetooth mit dieser Einheit. (Seite18)

• Für iPhone/iPod touch: Schließen Sie Ihr iPhone/iPod touch an die USB-Eingangsbuchse an. (Seite12) (oder) Koppeln Sie das iPhone/iPod touch über Bluetooth mit dieser Einheit. (Seite18) (Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist.) 3 Wählt das Gerät zur Verwendung aus dem [FUNCTION] -Menü. Siehe “Einstellungen zur Verwendung der KENWOOD Remote-Anwendung” auf Seite 17. Als Standard ist [ANDROID] ausgewählt. Zur Verwendung des iPhone/ iPod touch wählen Sie [YES] für [IOS]

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Verwendung anderer Anwendungen [STATUS] Zeigt den Status des gewählten Geräts. [IOS CONNECTED]: Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod touch verwenden. [IOS NOT CONNECTED]: Kein iOS-Gerät ist zur Verwendung der Anwendung angeschlossen. [ANDROID CONNECTED]: Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Gerät verwenden. [ANDROID NOT CONNECTED]: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen. Tuneln Radio/Tuneln Radio Pro Beim Hören von TuneIn Radio oder TuneIn Radio Pro schließen Sie das iPhone/ iPod touch am USB-Eingang der Einheit an, so dass die Einheit den Klang von diesen Anwendungen ausgibt. Einstellungen zur Verwendung der KENWOOD Remote- Anwendung

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [REMOTE APP] [SELECT] Wählen Sie das Gerät ([IOS] oder [ANDROID]), das die Anwendung ausführen soll. [IOS] [YES]:Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod touch, das die Anwendung ausführen soll.; [NO]:Hebt auf. Wenn [IOS] gewählt ist, wählen Sie die iPod BT-Quelle (oder iPodUSB-Quelle, wenn Ihr iPhone/iPod touch über USB-Eingangsklemme angeschlossen ist) zum Aktivieren der Anwendung.

• Die Konnektivität der Anwendung wird unterbrochen oder abgetrennt, wenn: – Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB-Eingang angeschlossen ist. – Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten. [ANDROID] [YES]:Wählt das Android-Gerät zur Verwendung der Anwendung über Bluetooth.; [NO]:Hebt auf. [ANDROID LIST] Wählt das Android-Gerät zur Verwendung aus der Liste.

• Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist. JS_KWD_DPX_7200DAB_EN_GE.indd 17JS_KWD_DPX_7200DAB_EN_GE.indd 17 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PM18 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

Drücken Sie B SRC, um die Einheit einzuschalten. 2 Suchen und wählen Sie den Namen Ihres Receivers (“DPX-7200DAB”) auf dem Bluetooth-Gerät. “PAIRING” “PASS XXXXXX” “Gerätename” “PRESS” “VOLUME KNOB” erscheint im Display.

• Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben. 3 Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs. “PAIRING OK” erscheint, wenn das Pairing fertig ist. Wenn der Pairing-Vorgang ausgeführt ist, wird die Bluetooth-Verbindung automatisch hergestellt.

• Die Anzeige “ ” und/oder “ ” im Displayfenster leuchtet auf.

• Je nach den Einstellungen für [BATT/SIGNAL] (Seite 20) werden die Stärke der Batterie und das Signal des angeschlossenen Gerätes auf dem zusätzlichen Display (Seite 39) angezeigt.

• Diese Einheit unterstützt Secure Simple Pairing (SSP).

• Bis zu fünf Geräte können insgesamt registriert (gepairt) werden.

• Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, siehe [DEVICE DELETE] auf Seite 22.

• Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Zum Anschließen oder Abtrennen des registrierten Geräts siehe [PHONE SELECT] oder [AUDIO SELECT]

[BT MODE] . (Seite22) Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. (Seite23)

• Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.

• Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

• Je nach der Bluetooth-Version, dem Betriebssystem und der Firmwareversion Ihres Mobiltelefons arbeiten einige Bluetooth-Merkmal möglicherweise nicht auf dieser Einheit.

• Schalten Sie die Bluetooth-Funktion des Geräts ein, um die folgenden Bedienungen auszuführen.

• Die Signalbedingungen sind je nach Umgebung unterschiedlich. Bluetooth — Verbindung Unterstützte Bluetooth-Profile – Hands-Free Profile (HFP) – Advanced Audio Distribution Profile (A2DP) – Audio/Video Remote Control Profile (AVRCP) – Serial Port Profile (SPP) – Phonebook Access Profile (PBAP) Unterstützte Bluetooth-Codecs – Sub-Band-Codec (SBC) – Erweiterte Audio-Codierung (AAC) Schließen das Mikrofon an Stellen Sie den Mikrofonwinkel ein Sichern Sie das Kabel mit Kabelklemmen (nicht mitgeliefert), wenn erforderlich. Mikrofoneingangsbuchse Mikrofon (mitgeliefert) Geräterückseite Bluetooth® JS_KWD_DPX_7200DAB_EN_GE.indd 18JS_KWD_DPX_7200DAB_EN_GE.indd 18 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Auto Pairing Wenn Sie Ihr iPhone/iPod touch-Gerät an die USB-Eingangsklemme anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert, wenn [AUTO PAIRING] auf [ON] gestellt ist. (Seite22) Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben. Bluetooth — Handy Empfangen Sie einen Ruf Wenn ein Ruf empfangen wird:

• Die Zone [KEY 1] und [KEY 2] leuchtet in grüner Farbe auf und blinkt.

• Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. (Seite20) Während eines Rufs:

• Die Zone [LCD DISPLAY] leuchtet entsprechend den für [COLOR SELECT] (Seite 30) auf, während die Zone [KEY 1] und [KEY 2] in grüner Farbe aufleuchtet.

• Falls Sie das Gerät ausschalten, wird Bluetooth getrennt. Bluetooth® Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar. Zum Auf der Frontblende Erster ankommender Anrufe... Nehmen Sie einen Ruf entgegen Drücken Sie oder den Lautstärke- Regler oder eine der Zifferntasten (1bis 6). Weisen Sie einen Ruf ab Drücken Sie

Einen Anruf beenden Drücken Sie

Während des Sprechens beim ersten ankommenden Anruf... Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten Drücken Sie

Einen anderen ankommenden Anruf abweisen Drücken Sie

Bei zwei aktiven Anrufen... Aktuellen Anruf beenden und gehaltenen Anruf aktivieren Drücken Sie

Umschalten zwischen aktuellem Anruf und gehaltenem Anruf Drücken Sie

Stellen Sie die Telefonlautstärke ein*1 [00] bis [35] (Standard: [15]

Drehen Sie den Lautstärke-Regler während eines Anrufs. Umschalten zwischen Freisprech- und Privatgespräch-Modi*2 Drücken Sie 6 IW während eines Anrufs. *1 Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen. *2 Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein. JS_KWD_DPX_7200DAB_EN_GE.indd 19JS_KWD_DPX_7200DAB_EN_GE.indd 19 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PM20 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Standard: [XX] [SETTINGS] [AUTO ANSWER] [1] bis [30]: Die Einheit nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit entgegen (in Sekunden).; [OFF]: Hebt auf. [BATT/SIGNAL]* [AUTO]: Zeigt die Stärke der Batterie und des Signals im zusätzlichen Display (Seite 39), wenn die Einheit ein Bluetooth-Gerät erkennt und das Bluetooth- Gerät verbunden ist. ; [OFF]: Hebt auf.

• Funktionalität hängt von dem Typ der verwendeten Telefone ab. Tätigen Sie einen Ruf Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat. 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. “(Name des ersten Geräts)” erscheint.

• Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie erneut, um auf das andere Telefon umzuschalten. “(Name des zweiten Geräts)” erscheint. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

[CALL HISTORY] (Nur gültig, wenn das Telefon PBAP unterstützt.)

Drücken Sie den Lautstärke-Regler zum Wählen eines Namens oder einer Telefonnummer.

• “INCOMING,” “OUTGOING” oder “MISSED” erscheint im unteren Teil des Displays, um den vorherigen Rufstatus zu zeigen.

• Drücken Sie DISP, um die Anzeigekategorie (NUMBER oder NAME) umzuschalten.

• “NO DATA” erscheint, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist.

Drücken Sie den Lautstärke-Regler zum Anrufen. Bluetooth® Verbessern Sie die Sprachqualität Während am Telefon gesprochen wird... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [MIC GAIN] [LEVEL –10]bis[LEVEL +10]([LEVEL –4]):Die Empfindlichkeit des Mikrofons nimmt mit höherer Zahl zu. [NR LEVEL] [LEVEL –5]bis[LEVEL +5]([LEVEL 0]):Passen Sie den Rauschunterdrückungspegel an, bis das geringste Rauschen bei einem Telefongespräch gehört wird. [ECHO CANCEL] [LEVEL –5]bis[LEVEL +5]([LEVEL 0]):Passen Sie die Verzögerungszeit für die Echo-Löschung an, bis das letzte Echo bei einem Telefongespräch gehört wird. Nehmen Sie die Einstellung zum Empfang eines Anrufs vor

Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Drehen Sie den Lautstärke-Regler schnell, um auf alphabetische Suche zu schalten (wenn das Telefonbuch viele Kontakte enthält). Das erste Menü (ABCDEFGHIJK) erscheint.

• Um zum anderen Menü (LMNOPQRSTUV oder WXYZ1 ) zu gehen, drücken Sie 1 / 2 .

• Um den gewünschten ersten Buchstaben zu wählen, drehen Sie den Lautstärke-Regler oder drücken Sie

, und drücken Sie anschließend den Knopf. Wählen Sie “1” für Suche mit Nummern und wählen Sie “ ” für Suche mit Symbolen.

Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen.

• Um das Telefonbuch mit dieser Einheit zu verwenden, vergewissern Sie sich, dass Sie Zugriff oder Übertragung von Ihrem Smartphone aus zulassen. Je nach dem angeschlossenen Telefon kann dieser Vorgang unterschiedlich sein.

• Kontakte werden in die folgenden Kategorien unterteilt: HOME, OFFICE, MOBILE, OTHER, GENERAL

• Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen. (Buchstaben mit Akzentzeichen wie “Ú” werden als “U” angezeigt.) [NUMBER DIAL]

Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens (

, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist.

Drücken Sie den Lautstärke-Regler zum Anrufen. [VOICE] Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. (Siehe auch“Einen Ruf mit Spracherkennung tätigen” im Folgenden.) [LOW]/[MID]/[FULL]: Zeigt die Batteriestärke.* [NO SIGNAL]/[LOW]/[MID]/[MAX]: Zeigt die Stärke des momentan empfangenen Signals.*

• Funktionalität hängt von dem Typ der verwendeten Telefone ab. Bluetooth® Einen Ruf mit Spracherkennung tätigen 1 Halten Sie VOICE gedrückt, um die Spracherkennung auf dem angeschlossenen Telefon zu aktivieren. 2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.

• Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons. Speichern Sie einen Kontakt im Speicher Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern. 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CALL HISTORY]

[PHONEBOOK] oder [NUMBERDIAL] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer. Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer. 4 Halten Sie eine der Zifferntasten (1bis 6) gedrückt. “STORED” wird angezeigt, wenn der Kontakt gespeichert ist. Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [NUMBER DIAL]

Schritt 2, speichern Sie eine leere Nummer in Schritt 3 und gehen Sie zu Schritt 4 weiter. Tätigen Sie einen Ruf zu einer registrierten Nummer

Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drücken Sie eine der Zifferntasten (1bis 6). 3 Drücken Sie den Lautstärke-Regler zum Anrufen. “NO MEMORY” erscheint, wenn kein Kontakt gespeichert ist. JS_KWD_DPX_7200DAB_EN_GE.indd 21JS_KWD_DPX_7200DAB_EN_GE.indd 21 19/11/2019 12:17:22 PM19/11/2019 12:17:22 PM22 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) [INITIALIZE] [YES]:Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.).; [NO]:Hebt auf. Bluetooth-Testmodus Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth- Gerät und der Einheit prüfen.

• Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist. 1 Halten Sie gedrückt. “PLEASE PAIR YOUR PHONE PIN 0000” erscheint im Display. 2 Suchen und wählen Sie den Namen Ihres Receivers (“DPX-7200DAB”) auf dem Bluetooth-Gerät. 3 Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen. “TESTING” blinkt im Display. Das Konnektivitätsergebnis (OK oder NG) erscheint nach dem Test. PAIRING: Pairing-Status HF CNT: Hands-Free Profile (HFP) Kompatibilität AUD CNT: Advanced Audio Distribution Profile (A2DP) Kompatibilität PB DL: Phonebook Access Profile (PBAP) Kompatibilität Zum Beenden des Testmodus halten Sie B SRC gedrückt, um das Gerät auszuschalten. Bluetooth® Bluetooth-Modus-Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [BT MODE] [PHONE SELECT] Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen.

” erscheint vor dem Gerätenamen, wenn angeschlossen.

” erscheint vor dem aktuellen Wiedergabe-Audiogerät.

• Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth- Audiogerät zur Zeit anschließen. [AUDIO SELECT] [DEVICE DELETE]

Drehen Sie den Lautstärke-Regler zum Wählen eines Geräts zum Löschen, und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen von [YES] oder [NO], und drücken Sie dann den Regler.

(0000) Ändert den PIN-Code (bis zu 6 Stellen).

Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer.

, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist.

Drücken Sie den Lautstärke-Regler zum Bestätigen. [RECONNECT] [ON]:Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der verbindbaren Reichweite ist.; [OFF]:Hebt auf. [AUTO PAIRING] [ON]:Die Einheit wird automatisch mit dem unterstützten Bluetooth- Gerät gekoppelt wird (iPhone/iPod touch), wenn sie über die USB- Eingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ; [OFF]:Hebt auf. JS_KWD_DPX_7200DAB_EN_GE.indd 22JS_KWD_DPX_7200DAB_EN_GE.indd 22 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Bluetooth — Audio Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. Hören von Ton von Ihrem Audioplayer über Bluetooth

Drücken Sie B SRC wiederholt, um BTAUDIO zu wählen. 2 Bedienen Sie den Audioplayer über Bluetooth zum Starten der Wiedergabe. Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie 6 IW. Wählen Sie die Gruppe oder den Ordner Drücken Sie 1 / 2 . Rückwärts-Sprung/ Vorwärts-Sprung Drücken Sie S / T. Vorspulen/Rückspule Halten Sie S / T gedrückt. Wiederholte Wiedergabe Drücken Sie 4 wiederholt. [ALLREPEAT]

[REPEATOFF] Bluetooth® Zum Auf der Frontblende Zufallswiedergabe Halten Sie die 3 gedrückt, um [ALLRANDOM] oder [GROUP RANDOM]

Drücken Sie 3 , um [RANDOMOFF]

wählen. Auswählen einer Datei aus einem Ordner/einer Liste Siehe “Wählen Sie eine zur Wiedergabe gewünschte Datei” auf Seite 13. Umschalten zwischen angeschlossenen Bluetooth- Audiogeräten Drücken Sie 5. (Durch Drücken der “Play”-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet.)

• Je nach angeschlossenem Gerät können einige Geräte dieses Merkmal nicht unterstützen. Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät. Hören von iPod/iPhone über Bluetooth Sie können die Titel auf dem iPod/iPhone über Bluetooth auf dieser Einheit hören. Drücken Sie B SRC wiederholt, um iPodBT zu wählen.

• Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB- Eingang bedienen. (Seite12)

• Wenn Sie ein iPod/iPhone an den USB-Eingang anschließen, während Sie die iPodBT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie B SRC, um iPod BT als Quelle zu wählen wenn das Gerät immer noch über Bluetooth angeschlossen ist. JS_KWD_DPX_7200DAB_EN_GE.indd 23JS_KWD_DPX_7200DAB_EN_GE.indd 23 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PM24 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) AMAZON ALEXA Alexa ist ein cloud-basierter Sprachservice, entwickelt von Amazon. Sie können Alexa auffordern, Musik abzuspielen, Wetterberichte, Verkehrsinformationen zu erhalten, intelligente Heimgeräte zu steuern, bei Amazon einzukaufen, im Internet zu suchen, Erinnerungen zu setzen und mehr. Vorbereitung:

• Richten Sie ein Konto bei <www.amazon.com> ein.

• Installieren Sie die neueste Version der Alexa-Mobilanwendung auf Ihrem Gerät (iPhone/iPod touch oder Android-Gerät), und melden Sie sich bei der Anwendung an.

• Stellen Sie sicher, dass Sie die Internetverbindung auf Ihrem Smartphone aktivieren. Erste Einrichtung Für Android-Gerät 1 Koppeln Sie Ihr Gerät über Bluetooth mit dieser Einheit. (Seite18) 2 Starten Sie die Alexa-Mobilanwendung auf Ihrem Gerät. 3 Koppeln Sie diese Einheit mit der Alexa-Mobilanwendung. Führen Sie Option A oder Option B aus. Für iPhone/iPod touch 1 Koppeln Sie Ihr Gerät über Bluetooth mit dieser Einheit. (Seite18) 2 Starten Sie die Alexa-Mobilanwendung auf Ihrem Gerät. 3 Drücken Sie an der Einheit, um auf die ALEXA-Quelle zu schalten.

• Sie können auch B SRC wiederholt drücken, um die iPodBT-Quelle zu wählen. 4 Koppeln Sie diese Einheit mit der Alexa-Mobilanwendung. Führen Sie Option A oder Option B aus. Option A: Direkte Verknüpfung Gehen Sie zur folgenden URL oder scannen Sie den QR-Code mit Ihrem Smartphone: https://www.kenwood.com/car/alexa Option B: Manuelles Pairing

Starten Sie die Alexa-Mobilanwendung und gehen Sie zur Registerkarte “Devices (Geräte)”.

Tippen Sie auf das Symbol “ + ” in der oberen rechten Ecke.

Tippen Sie auf “Add Device (Gerät hinzufügen)”.

Tippen Sie auf “Automotive Accessory (Automotives Zubehör)” oder “Headphones (Kopfhörer)” aus der Liste von Gerätetypen.

Tippen Sie auf den Namen Ihres Receivers (“DPX-7200DAB”) und folgen Sie den Anweisungen. Sobald der Einrichtvorgang abgeschlossen ist, stellt die Alexa-Mobilanwendung eine Verbindung zu dieser Einheit her.

• Die Alexa-Verbindung kann unter den folgenden Bedingungen getrennt werden: – A2DP-Profil ist getrennt – Bluetooth-Verbindung ist getrennt – Das Gerät ist ausgeschaltet – Andere Bedingungen, je nach angeschlossenem Gerät. Um die Alexa-Verbindung erneut herzustellen, verbinden Sie das A2DP-Profil neu.

• Die Alexa-Verbindung kann nicht erneut hergestellt werden, wenn Sie: – Die Alexa-Mobilanwendung neu installieren – Das gekoppelte Gerät löschen und die Kopplung erneut ausführen (für Android-Gerät) Um die Alexa-Verbindung erneut herzustellen, führen Sie den Einrichtungsvorgang neu aus.

• Sie können die Alexa-Verbindung von der Alexa-Mobilanwendung prüfen. Wenn der Name dieser Einheit auf dem Bildschirm von “ALL DEVICES” erscheint, müssen Sie den Einrichtvorgang nicht erneut ausführen. JS_KWD_DPX_7200DAB_EN_GE.indd 24JS_KWD_DPX_7200DAB_EN_GE.indd 24 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Grundlegende Bedienungen Wenn die Alexa-Verbindung hergestellt ist... 1 Drücken Sie an der Einheit, um mit Alexa zu sprechen. Das Display zeigt: “ALEXA” “LISTENING...”. 2 Kommunizieren Sie mit Alexa über das angeschlossene Mikrofon. (Seite18) “THINKING...” erscheint, während Alexa Ihre Spracheingabe verarbeitet. “SPEAKING...” erscheint, während Alexa auf Ihre Spracheingabe reagiert. “ALEXA” oder Anzeigeinformation wie Spielzeit, Songtitel usw. erscheinen, während Alexa im Wartezustand ist.

• Zum Zurückschalten zum vorherigen Quelle vor ALEXA drücken Sie B SRC.

• Zum Aktivieren von Alexa drücken Sie

• Zum Aufheben des aktuellen Hörzustand drücken Sie

• Um den aktuellen Denk-/Sprechzustand abzubrechen und in den Hörzustand zu wechseln, drücken Sie

• Nur eine Alexa-Verbindung zur Zeit kann angeschlossen werden.

• “DISCONNECTED” erscheint, wenn die Einheit von der Alexa-Mobilanwendung getrennt ist, oder wenn die Bluetooth-Verbindung getrennt ist. Beginnen Sie zu hören Während Alexa im Wartezustand ist... 1 Drücken Sie an der Einheit, um Alexa zu aktivieren. Das Display zeigt: “LISTENING...”. 2 Kommunizieren Sie mit Alexa über das angeschlossene Mikrofon. (Seite18) 3 Während der Musikwiedergabe in der ALEXA-Quelle können Sie die folgenden Bedienungen durchführen: Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie 6 IW. Rückwärts-Sprung/Vorwärts-Sprung Drücken Sie S / T. Drücken Sie während der Musikwiedergabe , um die Musik anzuhalten und Alexa zu aktivieren. Sie können jetzt anfangen, mit Alexa zu kommunizieren. AMAZON ALEXA Audioeinstellungen 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

• Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert.

• Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [MANUAL EQ] beeinflussen. [SW]: [LEVEL –50]bis[LEVEL +10] (Standard: [LEVEL 0] [BASS]: [LEVEL –9]bis[LEVEL +9] [LEVEL 0] [MID]: [LEVEL –9]bis[LEVEL +9] [LEVEL 0] [TRE]: [LEVEL –9]bis[LEVEL +9] [LEVEL 0]) JS_KWD_DPX_7200DAB_EN_GE.indd 25JS_KWD_DPX_7200DAB_EN_GE.indd 25 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PM26 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) [MANUAL EQ] Passt Ihre eigenen Klangeinstellungen für jede Quelle an.

• Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert.

• Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASYEQ] beeinflussen. [62.5HZ] [LEVEL] [LEVEL–9]bis[LEVEL+9] ([LEVEL0]): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.) [BASS EXTEND] [ON]:Schaltet den erweiterten Bass ein.; [OFF]:Hebt auf. [100HZ]/[160HZ]/ [250HZ]/[400HZ]/ [630HZ]/[1KHZ]/ [1.6KHZ]/[2.5KHZ]/ [4KHZ]/[6.3KHZ]/ [10KHZ]/[16KHZ] [LEVEL –9]bis[LEVEL +9]([LEVEL 0]): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.) [Q FACTOR] [1.35]/[1.50]/[2.00]:Stellt den Qualitätsfaktor ein. [PRESET EQ] [NATURAL]/[ROCK]/[POPS]/[EASY]/[TOP40]/[JAZZ]/[POWERFUL]/ [USER]: Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist.

• Wenn die Display-Demonstration aktiviert ist ( [ON] ist anfänglich ausgewählt, Seite 31), wird [ROCK] automatisch als [PRESET EQ] ausgewählt. – Wenn Sie [DEMO MODE] auf [OFF] (Seite 31) stellen, wird [NATURAL] als Standardeinstellung für [PRESET EQ] gewählt. (Wählen Sie [USER], um die in [EASY EQ] oder [MANUAL EQ] vorgenommenen Einstellungen zu verwenden.) [BASS BOOST] [LEVEL1]bis[LEVEL5]: Wählt Ihren bevorzugten Bass-Boost-Pegel.; [OFF]:Hebt auf. [LOUDNESS] [LEVEL1]/[LEVEL2]:Wählt Ihre bevorzugten niedrigen oder hohen Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.; [OFF]:Hebt auf. [SUBWOOFER SET] [ON]: Schaltet den Subwoofer-Ausgang ein.; [OFF]:Hebt auf. [FADER] (Gilt nicht, wenn 3-Wege-Übergang gewählt ist.) [R15]bis[F15]([0]): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein. [BALANCE] [L15]bis[R15]([0]): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein. [VOLUME OFFSET] [–15]bis[+6]([0]):Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jede Quelle in Bezug auf den FM (UKW)-Lautstärkepegel vor. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus.) [SOUND EFFECT] [SOUNDRECNSTR] (Klangrekonstruktion) (Gilt nicht für RADIO-Quelle, DIGITAL AUDIO-Quelle und AUX-Quelle.) [ON]:Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten- Kompression verloren gehen, wiederhergestellt werden.; [OFF]:Hebt auf. [SPACE ENHANCE] (Gilt nicht für RADIO-Quelle und DIGITAL AUDIO-Quelle.) [SMALL]/[MEDIUM]/[LARGE]:Erlaubt virtuelle Verbesserung des Klangraums.; [OFF]:Hebt auf. [SND REALIZER] [LEVEL1]/[LEVEL2]/[LEVEL3]:Lässt den Klang virtuell realistischer wirken.; [OFF]:Hebt auf. [STAGE EQ] [LOW]/[MIDDLE]/[HIGH]:Stellt die von den Lautsprechern gehörte Klangposition virtuell ein.; [OFF]:Hebt auf. [DRIVE EQ] [ON]:Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.; [OFF]:Hebt auf. [SPEAKER SIZE] Je nach dem gewählten Übergangstyp (siehe “Übergangstyp ändern” auf Seite 7) werden die Einstellpunkte 2-Wege-Übergang oder 3-Wege-Übergang gezeigt. (Siehe “Übergangseinstellungen” auf Seite 27.) Als Standard ist der 2-Wege-Übergangstyp gewählt.

[DTA SETTINGS] Für Einstellungen siehe “Einstellungen der digitalen Zeitanpassung” auf Seite 28. [CAR SETTINGS]

[SUB-W LEVEL] ist nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Audioeinstellungen Übergangseinstellungen Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt. SPEAKER SIZE Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung.

• Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen.

• Wenn [NONE] für den folgenden Lautsprecher in [SPEAKER SIZE] gewählt ist, steht die Einstellung [X ‘ OVER] des Lautsprechers nicht zur Verfügung. – 2-Wege-Übergang: [TWEETER] unter [FRONT]

[LPFFRQ] : Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter). Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.

[LPFSLOPE] : Passt die Stellt die Übergangsflanke an. Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.

[PHASE] : Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.

Konfigurieren Sie die Einstellungen für die hinteren Lautsprecher ähnlich wie für die vorderen Lautsprecher. [R-HPF SLOPE] [R-HPF GAIN] JS_KWD_DPX_7200DAB_EN_GE.indd 27JS_KWD_DPX_7200DAB_EN_GE.indd 27 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PM28 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) [SUBWOOFER LPF] [SW LPF FRQ] [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/ [90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/

[SUBWOOFER] von [SPEAKER SIZE] und [SUBWOOFER LPF] von [X’OVER] ist nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (Seite26) Einstellpunkte für 3-Wege-Übergang [SPEAKER SIZE] [TWEETER]

[WOOFER] von [SPEAKER SIZE] und [WOOFER] von [X’OVER] ist nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (Seite26) Einstellungen der digitalen Zeitanpassung Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen.

• Für die weitere Informationen, siehe “Automatische Bestimmung der Verzögerungszeit” auf Seite 29. JS_KWD_DPX_7200DAB_EN_GE.indd 28JS_KWD_DPX_7200DAB_EN_GE.indd 28 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PMDEUTSCH

[FRONT ALL] wird nur angezeigt, wenn [2-WAY X’OVER] gewählt ist. (Seite7) [DISTANCE] [0CM] bis [610CM]:Stellen Sie den auszugleichenden Abstand fein ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.) [GAIN] [–8DB] bis [0DB]:Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Lautsprechers vor. (Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.) [DTA RESET] [YES]:Setzt die Einstellungen ([DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte zurück.; [NO]:Hebt auf. [CAR SETTINGS] Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS] vorzunehmen. [CAR TYPE] [COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/ [MINIVAN(LONG)]:Wählt den Typ des Fahrzeugs.; [OFF]: Keine Kompensation. [R-SP LOCATION] Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt).

[2ND ROW]/[3RD ROW]:Nur wählbar, wenn [CAR TYPE] als [MINIVAN] oder [MINIVAN(LONG)] gewählt ist.

• Bevor Sie eine Einstellung für [DISTANCE] und [GAIN] von [DTA SETTINGS] vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus: Wenn 2-Wege-Übergang gewählt ist: [FRONT LEFT]

[SUBWOOFER] – Sie können nur [REAR LEFT]

[REAR RIGHT] und [SUBWOOFER] wählen, wenn eine andere Einstellung als [NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. (Seite27) Wenn 3-Wege-Übergang gewählt ist: [TWEETER LEFT]

[WOOFER] – Sie können nur [WOOFER] wählen, wenn eine andere Einstellung als [NONE] für [WOOFER] unter [SPEAKERSIZE] gewählt ist. (Seite28)

[R-SP LOCATION] unter [CAR SETTINGS] ist nur wählbar, wenn: – 2-Wege-Übergang gewählt ist. (Seite7) – Eine andere Einstellung als [NONE] ist für [REAR] unter [SPEAKER SIZE] gewählt. (Seite27) Automatische Bestimmung der Verzögerungszeit Wenn Sie den Abstand von der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet.

Stellen Sie [POSITION] ein und bestimmen Sie die Hörposition als Bezugspunkt (der Bezugspunkt für [FRONT ALL] wird die Mitte zwischen links und rechts auf den Vordersitzen).

Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern.

Berechnen Sie den Unterschied zwischen dem Abstand des am weitesten entfernten Lautsprechers (Subwoofer in der Abbildung) und den anderen Lautsprechern.

Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein.

Stellen Sie [GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist. JS_KWD_DPX_7200DAB_EN_GE.indd 29JS_KWD_DPX_7200DAB_EN_GE.indd 29 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PM30 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Display-Einstellungen Zonen-Identifikation für Farbeinstellungen und Helligkeitseinstellungen Stellen Sie die Abblendung ein Halten Sie DISP gedrückt, um die Abblendung ein- und auszuschalten.

• Wenn Sie diese Taste gedrückt halten, wird die Einstellung von [DIMMER] überschrieben. Ändern Sie die Display-Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [DISPLAY] [COLOR SELECT] Wählt die Beleuchtungsfarben für [ALLZONE], [LCDDISPLAY], [KEY1] und [KEY2] getrennt.

Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)

Wählen Sie eine Vorgabefarbe für die gewählte Zone. (Seite31) Standard: [VARIABLE SCAN] Sie können Ihre eigene Farbe erzeugen, indem Sie [CUSTOM R/G/B] wählen. Die erzeugte Farbe kann unter [CUSTOM R/G/B] gespeichert werden.

Drücken Sie den Lautstärke-Regler, um auf Detail-Farbabstimmung zu schalten.

, um die Farbe ([R]/[G]/[B]) zum Anpassen zu wählen.

Drehen Sie den Lautstärke-Regler, um den Pegel einzustellen ([0] bis [9]), und drücken Sie dann den Regler. [DIMMER] Blenden Sie die Beleuchtung ab. [ON]:Die Abblendung ist eingeschaltet. [OFF]:Die Abblendung ist ausgeschaltet. [DIMMER TIME]:Stellen Sie die Zeit zum Ein- und Ausschalten des Dimmers ein.

Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Einstellen der Ausschaltzeit [OFF], und drücken Sie dann den Regler. Standard: [ON]: [18:00]; [OFF]: [6:00] [BRIGHTNESS] Stellen Sie die Helligkeit für Tag und Nacht separat ein.

[DAY]/[NIGHT]: Wählen Sie Tag oder Nacht.

Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)

[LEVEL 00] bis [LEVEL 31]: Stellen Sie den Helligkeitspegel ein. [TEXT SCROLL] [ONCE]:Scrollt die Display-Information einmal.; [AUTO]:Wiederholt das Scrollen in 5-Sekunden-Intervallen.; [OFF]:Hebt auf.

Gilt nicht für Dynamic Label Anzeigeinformation (Seite 39) während auf DIGITAL AUDIO-Quelle geschaltet JS_KWD_DPX_7200DAB_EN_GE.indd 30JS_KWD_DPX_7200DAB_EN_GE.indd 30 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Display-Einstellungen [CLOCK] [CLOCK DISPLAY] [ON]:Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird.; [OFF]:Hebt auf. [DEMO MODE] [ON]: Aktiviert die Displaydemonstration automatisch, wenn ca. 15 Sekunden lang keine Bedienung erfolgt. ; [OFF]: Deaktiviert. Vorgabetaste: [INITIAL COLOR]

[ORANGERED] Dieser Abschnitt ist für den professionellen Einbautechniker gedacht. Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten. WARNUNG

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.

• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.

• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

• Zum Verhindern von Kurzschlüssen: – Isolieren Sie nicht angeschlossene Kabel mit Vinylband. – Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird. – Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen. ACHTUNG

• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.

• Verbinden Sie nicht die -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.

• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.

• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.

• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße. Einbau/Anschluss JS_KWD_DPX_7200DAB_EN_GE.indd 31JS_KWD_DPX_7200DAB_EN_GE.indd 31 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PM32 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Teileliste für den Einbau (A) Einbauhalterung ( ×1 ) (B) Frontrahmen ( ×1 ) (C) Kabelbaum ( ×1 ) (D) Ausziehschlüssel ( ×2 ) Grundlegendes Verfahren

Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den -Klemme der Autobatterie ab. 2 Installieren Sie die DAB-Antenne. Siehe “Installieren Sie die DAB-Antenne” auf Seite 35. 3 Schließen Sie die Kabel richtig an. Siehe “Verdrahtungsanschluss” auf Seite34. 4 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe folgendes “Einbau der Einheit (Einbau im Armaturenbrett)”. 5 Schließen Sie die -Klemme der Autobatterie an. 6 Drücken Sie B SRC zum Einschalten. 7 Setzen Sie das Gerät zurück. (Seite4) Einbau/Anschluss 1 Nehmen Sie vor der Installation die Einbauhalterung und den Frontrahmen vom Gerät ab. 2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich). Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden. Einbau der Einheit (Einbau im Armaturenbrett) Führen Sie die erforderliche Verkabelung aus. (Seite34) Armaturenbrett Ihres Autos Biegen Sie die entsprechenden Metalllaschen, um die Einbauhalterung sicher festzuhalten. Installieren der Einheit (ohne die Einbauhalterung) JS_KWD_DPX_7200DAB_EN_GE.indd 32JS_KWD_DPX_7200DAB_EN_GE.indd 32 19/11/2019 12:17:23 PM19/11/2019 12:17:23 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Einbau/Anschluss Anschließen der externen Komponenten Nr Teil

Mikrofoneingangsbuchse (Seite18)

Ausgangsklemmen (Siehe “Anschließen von externen Verstärkern über Ausgangsklemmen” im Folgenden.)

DAB-Antennenbuchse (Seite 7, 37) Anschließen von externen Verstärkern über Ausgangsklemmen Bei Anschluss eines externen Verstärkers an die Ausgangsklemmen dieser Einheit schließen Sie den Verstärker-Massedraht fest an der Autokarosserie an, um Beschädigung der Einheit zu vermeiden. Ausgangsklemmen 2-Wege-Übergang 3-Wege-Übergang REAR: Hinterer Ausgang Hochtöner-Ausgang FRONT: Vorderer Ausgang Mittelbereich-Ausgang SW: Subwoofer-Ausgang Tieftöner-Ausgang 1 Passen Sie die Vorsprünge an den Ausziehschlüsseln an beiden Seiten des Frontrahmens ein und ziehen Sie ihn heraus. 2 Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie in der Abbildung gezeigt. Entfernen der Einheit JS_KWD_DPX_7200DAB_EN_GE.indd 33JS_KWD_DPX_7200DAB_EN_GE.indd 33 19/11/2019 12:17:24 PM19/11/2019 12:17:24 PM34 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

REMOTE CONTSTEERING WHEELREMOTE INPUTP. CONTANT CONT

MUTE Verdrahtungsanschluss Einbau/Anschluss Stift Farbe und Funktion (für ISO-Anschlüsse) A4 Gelb : Batterie A5 Blau/Weiß*1 : Stromsteuerung A7 Rot : Zündung (ACC) A8 Schwarz : Erdungsanschluss (Masse)

: Hinterer Lautsprecher (rechts) Für 3-Wege-Übergang: Hochtöner (rechts)

: Vorderer Lautsprecher (rechts) Für 3-Wege-Übergang: Mitteltöner (rechts)

: Vorderer Lautsprecher (links) Für 3-Wege-Übergang: Mitteltöner (links)

: Hinterer Lautsprecher (links) Für 3-Wege-Übergang: Hochtöner (links)

Sicherung (10 A) Antennenanschluss Blau/Weiß*2 (Stromsteuerungskabel/ Antennensteuerungskabel) Hellblau/Gelb (Lekungs- Fernbedienungskabel) Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs durchführen Braun (Stummschaltungs- Steuerkabel) Beziehen Sie sich hinsichtlich des Anschlusses an das Kenwood-Navigationssystem auf die Bedienungsanleitung des betreffenden Geräts Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen. Zum Lenkrad-Fernbedienungsadapter Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat: Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten. Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. GerätFahrzeug A7 (Rot) Zündkabel (Rot) A4 (Gelb) Standardverkabelung Batteriekabel (Gelb) Gelb (A4) Rot (Zündkabel) Rot (A7) Gelb (Batteriekabel) ISO-Anschlüsse HINWEIS: Der Gesamtausgang für den blauen/weißen Draht (*1) + (*2) ist 12V 350mA. JS_KWD_DPX_7200DAB_EN_GE.indd 34JS_KWD_DPX_7200DAB_EN_GE.indd 34 19/11/2019 12:17:24 PM19/11/2019 12:17:24 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Einbau/Anschluss Installieren Sie die DAB-Antenne Schließen Sie die mitgelieferte DAB-Antenne an die DAB-Antennenbuchse an. (Seite33) ACHTUNG

• Die Folienantenne (E) ist ausschließlich zur Verwendung im Inneren des Fahrzeugs gedacht.

• Installieren Sie sie nicht an folgenden Orten: – wo sie die Sicht des Fahrers blockieren kann. – wo sie die Funktion von Sicherheitseinrichtungen wie etwa Airbags behindern kann. – auf beweglichen Glasoberflächen wie auf der Heckklappe. – an der Seite des Fahrzeugs (z.B. Tür, vorderes Teilfenster). – am Heckfenster.

• Die Signalstärke nimmt bei Installation an den folgenden Orten ab: – auf IR-Reflexionsglas oder an mit Spiegelfolien abgedeckten Stellen. – wo sie mit einer echten Radioantenne überlappt (Muster). – wo sie mit Fensterheizdrähten überlappt. – auf Glas, das Radiosignale blockiert (z.B. IR-Reflexionsglas, Thermalisolierglas).

• Schlechter Empfang kann auftreten: – wegen Störungen bei eingeschaltetem Scheibenwischer, Klimagerät oder Motor. – je nach der Richtung des Senders in Bezug auf das Fahrzeug (Antenne).

• Wischen Sie gründlich Öl und Schmutz mit Hilfe des mitgelieferten Reinigungsmittels (H) von der Anbringungsfläche ab.

• Biegen oder beschädigen Sie die Folienantenne (E) nicht.

• Die Installation kann bei bestimmten Fahrzeugen unmöglich sein.

• Prüfen Sie die Kabelführung auf der Folienantenne (E) und auf der Verstärkereinheit (F) vor dem Aufkleben.

• Wenden Sie nach dem Aufkleben der Folienantenne (E) keinen Glasreiniger an. Teileliste für den Einbau (E) Folienantenne (×1) (F) Verstärkereinheit (Kabel mit Booster, 3,5m) (×1) (G) Kabelklemme (×3) (H) Reiniger (×1) Bestimmen Sie die Antenneneinbauposition

• Die Richtung der Folienantenne (E) ist unterschiedlich, je nachdem ob die Folienantenne (E) an der rechten oder linken Seite installiert ist.

• Prüfen Sie immer den Installationsort der Folienantenne (E) vor der Installation. Die Folienantenne kann nicht erneut aufgeklebt werden.

• Lassen Sie einen Abstand zu anderen Antennen von mindestens 100 mm.

• Kleben Sie nicht die Verstärkereinheit (F) auf die Keramiklinie (schwarzer Teil) um die Frontscheibe. Hier ist nicht ausreichend Klebkraft vorhanden. Installieren der Antenne an der linken Seite Installieren der Antenne an der rechten Seite (F) (F) (G) (G) Keramiklinie (schwarzer Teil) Erdungsblatt* Erdungsblatt*

• Kleben Sie das Erdungsblatt der Verstärkereinheit (F) auf den Metallteil auf der Frontsäule. JS_KWD_DPX_7200DAB_EN_GE.indd 35JS_KWD_DPX_7200DAB_EN_GE.indd 35 19/11/2019 12:17:24 PM19/11/2019 12:17:24 PM36 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ACHTUNG Beim Installieren des Antennenkabels im Inneren der Frontsäule bei eingebautem Airbag

• Die Frontsäulenabdeckung wird mit einem speziellen Clip gesichert, der beim Ausbau möglicherweise ausgetauscht werden muss. Wenden Sie sich an Ihren Fahrzeughändler für Einzelheiten zum Entfernen der Frontsäulenabdeckung und zur Bestellung von Ersatzteilen. Frontsäule Clip

• Installieren Sie die Verstärkereinheit (F) über dem Airbag, so dass sie nicht die Funktion des Airbags beeinträchtigt. Airbag Einbauübersicht Die Antenne sollte aus Sicherheitsgründen auf der Beifahrerseite installiert werden. Einbau/Anschluss Antenneneinbau

Entfernen Sie die Frontsäulenabdeckung an Ihrem Fahrzeug. Frontsäule

Reinigen Sie die Windschutzscheibe mit dem mitgelieferten Reiniger (H). – Warten Sie, bis die Glasoberfläche vollständig trocken ist, bevor Sie fortfahren. – Wärmen Sie die Oberfläche der Frontscheibe mit dem Entfroster an, wenn es kalt ist (im Winter).

Entfernen Sie das Trägerblatt (Zapfen 1) der Folienantenne (E) horizontal ab und kleben Sie die Antenne auf die Scheibe. Trägerblatt (Zapfen 1) Berühren Sie nicht die Aufkleboberfläche (Klebeseite) der Folienantenne (E). JS_KWD_DPX_7200DAB_EN_GE.indd 36JS_KWD_DPX_7200DAB_EN_GE.indd 36 19/11/2019 12:17:24 PM19/11/2019 12:17:24 PMDEUTSCH

Reiben Sie die Folienantenne vorsichtig auf der Windschutzscheibe in Pfeilrichtung, um sicheres Anhaften zu erzielen.

Entfernen Sie das Trägerblatt (Zapfen 2) der Folienantenne (E) vertikal. Trägerblatt (Zapfen 2)

Richten Sie die Position des Vorsprungs an der Verstärkereinheit (F) mit der

-Markierung an der Folienantenne (E) aus und kleben auf. Berühren Sie nicht den Leiteranschluss an der Aufkleboberfläche (Klebeseite) der Verstärkereinheit (F).

• Beim Installieren der Antenne an der rechten Seite Erdungsblatt Stellen Sie die Position des Vorsprungs mit der

-Markierung ein Leiteranschluss der Verstärkereinheit (Metallteil) Leiteranschluss der Folienantenne (E)

• Beim Installieren der Antenne an der linken Seite Erdungsblatt

Entfernen Sie die Folie, die das Erdungsblatt abdeckt, und kleben Sie das Erdungsblatt auf den Metallteil des Fahrzeugs. Lassen Sie ausreichend Spielraum für das Erdungsblatt, damit es nicht Innenteile (Frontsäulenabdeckung) behindert. Achten Sie auch darauf, dass Innenteile nicht die Verstärkereinheit (F) behindern. Windschutzscheibe Erdungsblatt Frontsäulenabdeckung

Verdrahten Sie die Antennenkabel. Verwenden Sie die Kabelklemme (G) zum Sichern der Antenne an der Säule an mehreren Stellen.

Bringen Sie die Frontsäulenabdeckung in ihrer ursprünglichen Position an. Achten Sie darauf, nicht das Erdungsblatt und die Verstärkereinheit (F) beim Abdecken zu beschädigen.

Schließen Sie die Verstärkereinheit (F) an der DAB- Antennenbuchse an der Rückseite der Einheit an. Hinweis: Stellen Sie sicher, dass

im Standby- Modus auf [ON]

[FUNCTION] -Menü gestellt ist. (Seite6) [ON] ist anfänglich gewählt. JS_KWD_DPX_7200DAB_EN_GE.indd 37JS_KWD_DPX_7200DAB_EN_GE.indd 37 19/11/2019 12:17:24 PM19/11/2019 12:17:24 PM38 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Zur Bezugnahme Wartung Reinigung des Geräts Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber. Handhabung von Discs

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.

• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.

• Verwenden Sie kein Zubehör für die Disc.

• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.

• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.

• Ziehen Sie eine Disc beim Entfernen aus dem Gerät horizontal heraus.

• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante. Weitere Informationen Für: – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel – KENWOOD-Originalanwendung – Jegliche neuesten Informationen Besuchen Sie <www.kenwood.com/cs/ce/>. Allgemeines

• Dieses Gerät kann nur die folgenden CDs abspielen:

• Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie <www.kenwood.com/cs/ce/audiofile/>. Abspielbare Dateien

• Wiederzugebende Audiodateien: Für Disc: MP3 (.mp3), WMA (.wma), AAC (.aac) Für USB-Massenspeichergerät: MP3(.mp3), WMA(.wma), AAC(.aac), AAC(.m4a), WAV (.wav), FLAC (.flac)

• Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM

• Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen

• Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32 Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein. Die AAC (.m4a)-Datei in einem CD eine von iTunes codierte kann nicht auf diesem Gerät abgespielt werden. Nicht abspielbare Discs

• Discs mit nicht runder Form.

• Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.

• Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.

• 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen. Wissenswertes über USB-Geräte

• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.

• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

• Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5A erkennen. Wissenswertes über iPod/iPhone

• Made for – iPod touch (6th generation) – iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR (iOS 12.1 oder höher)

• Es ist nicht möglich, Videodateien im Menü “Videos” in [MODE OFF] zu durchsuchen.

• Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden.

• Sie können den iPod nicht bedienen, wenn “KENWOOD” oder “ ” auf dem iPod angezeigt wird.

• Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar. JS_KWD_DPX_7200DAB_EN_GE.indd 38JS_KWD_DPX_7200DAB_EN_GE.indd 38 19/11/2019 12:17:24 PM19/11/2019 12:17:24 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Zur Bezugnahme Wissenwertes über Spotify

• Spotify-Anwendung unterstützt: – iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR (iOS 12.1 oder höher) – iPod touch (6th generation) – Android OS 4.0.3 oder höher

• Spotify ist ein Dritter Dienstanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle der Dienste können unverfügbar werden.

• Bestimmte Funktionen von Spotify können nicht von dieser Einheit bedient werden.

• Bezüglich Fragen zur Verwendung der Anwendung wenden Sie sich bitte an Spotify bei <www.spotify.com>. Über AMAZON ALEXA

• Alexa ist ein Dritter Dienstanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle der Dienste können unverfügbar werden. Ändern der Display-Information Jedesmal, wenn Sie DISP drücken, wechselt die Anzeige-Information.

• Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint “NO TEXT”, “NO INFO” oder andere Information (z.B. Sendername) oder die Anzeige ist leer. Hauptdisplay Zusätzliches Display Uhrzeit Quellenname Display-Information: Hauptdisplay (Zusätzlich) STANDBY Quellenname (Datum) DIGITAL AUDIO Dienst-Etikett (Ensemble Etikett) Dienst-Etikett (Datum) Dynamik-Etikett (Datum) Titel (Interpret) Titel (Datum) Nächstes Programm (EPG) (Datum) Signalpegel (Datum) zurückzumAnfang RADIO Frequenz (Datum) Nur für Radio Data System-FM (UKW)-Sender: Sendername/Programmtyp (Datum) Radiotext (Datum) Radiotext+ (Radiotext+) Songtitel (Interpret) Songtitel (Datum) Frequenz (Datum) zurück zum Anfang CD/USB Für CD-DA: Tracktitel (Interpret) Tracktitel (Disc-Titel) Tracktitel (Datum) Spielzeit (Datum) zurück zum Anfang Für MP3/WMA/AAC/WAV/FLAC-Datei: Songtitel (Interpret) Songtitel (Albumtitel) Songtitel (Datum) Dateiname (Ordnername) Dateiname (Datum) Spielzeit (Datum) zurück zum Anfang JS_KWD_DPX_7200DAB_EN_GE.indd 39JS_KWD_DPX_7200DAB_EN_GE.indd 39 19/11/2019 12:17:24 PM19/11/2019 12:17:24 PM40 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Symptom Abhilfe Allgemeines Es wird kein Ton gehört. • Die Lautstärke auf den optimalen Pegel einstellen.

• Prüfen Sie die Kabel und Verbindungen.

“MISWIRING CHECK WIRING

THEN PWR ON” erscheint. Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.

“PROTECTING SEND SERVICE”

erscheint. Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein. Quelle kann nicht gewählt werden. Prüfen Sie die Einstellung [SOURCESELECT]. (Seite6) Das Gerät funktioniert überhaupt nicht. Setzen Sie das Gerät zurück. (Seite4) Richtige Zeichen werden nicht angezeigt.

• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.

• Je nach der Anzeigesprache, die Sie gewählt haben (Seite6), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden. Digital Radio Der DAB-Empfang ist schlecht. Stellen Sie sicher, dass [ON] für [DAB ANT POWER] gewählt ist. (Seite6) “DAB ANT ERR” Prüfen Sie die DAB-Antenne. Wenn eine passive Antenne (ohne einen Booster) verwendet wird, stellen Sie [DAB ANT POWER] auf [OFF]. (Seite6) “RELATED SERV FOUND” • Drücken Sie den Lautstärke-Regler zum Aktivieren von Soft-Link. (Seite9)

• Zum Abbrechen drücken Sie

• Der Radioempfang ist schlecht.

• Statikrauschen beim Radiohören. Schließen Sie das Antennenkabel fest an. Fehlersuche Zur Bezugnahme Quellenname Display-Information: Hauptdisplay (Zusätzlich) iPod USB/iPod BT Wenn [MODE OFF] ausgewählt ist (Seite13): Songtitel (Interpret) Songtitel (Albumtitel) Songtitel (Datum) Spielzeit (Datum) zurück zum Anfang SPOTIFY/ SPOTIFY BT Kontexttitel (Datum) Songtitel (Interpret) Songtitel (Albumtitel) Songtitel (Datum) Spielzeit (Datum) zurück zum Anfang BT AUDIO/ ALEXA Songtitel (Interpret) Songtitel (Albumtitel) Songtitel (Datum) Spielzeit (Datum) zurück zum Anfang AUX Quellenname (Datum) JS_KWD_DPX_7200DAB_EN_GE.indd 40JS_KWD_DPX_7200DAB_EN_GE.indd 40 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Symptom Abhilfe CD/USB/iPod Disc kann nicht ausgegeben werden. Halten Sie kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen. Wenn dadurch das Problem nicht gelöst wird, setzen Sie das Gerät zurück (Seite4). Rauschen wird erzeugt. Springen Sie zu einem anderen Musikstück oder wechseln Sie die Disc. “PLEASE EJECT” erscheint. Setzen Sie das Gerät zurück (Seite 4). Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst. Die Wiedergabereihenfolge ist nicht wie gewünscht. Die Wiedergabereihenfolge wird durch die Reihenfolge der Aufzeichnung von Dateien (disc) oder den Dateinamen (USB) bestimmt. Verflossene Spielzeit ist nicht richtig. Dies hängt von dem vorherigen Aufnahmevorgang ab (disc/ USB). “READING” blinkt weiter. • Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.

• Setzen Sie die Disc erneut ein oder bringen Sie das Gerät (USB/iPod/iPhone) wieder an. “UNSUPPORTED DEVICE” erscheint.

• Prüfen Sie, ob das angeschlossene USB-Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben. (Seite38)

• Bringen Sie das USB-Gerät wieder an. “UNRESPONSIVE DEVICE” erscheint. Stellen Sie sicher, dass das USB-Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das USB-Gerät wieder an.

“USB HUB IS NOT SUPPORTED”

erscheint. Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.

• Die Quelle wechselt nicht auf “USB” um, wenn Sie ein USB-Gerät anschließen, während Sie eine andere Quelle hören.

• “USB ERROR” erscheint. Der USB-Anschluss nimmt mehr Leistung auf als das Designlimit vorgibt. Schalten Sie die Stromversorgung aus und trennen Sie das USB-Gerät ab. Schalten Sie dann die Stromversorgung wieder ein und schließen Sie das USB-Gerät erneut an. Wenn dies das Problem nicht behebt, schalten Sie die Stromversorgung aus und wieder ein (oder setzen Sie die Einheit zurück), bevor Sie das USB-Gerät durch ein anderes ersetzen. Der iPod/iPhone schaltet nicht ein oder funktioniert nicht.

• Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/iPhone.

• Trennen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück. Symptom Abhilfe CD/USB/iPod “LOADING” erscheint, wenn Sie durch Drücken von auf den Suchmodus schalten. Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später. “NO DISC” Setzen Sie eine abspielbare Disc in den Ladeschlitz ein. “TOC ERROR” Achten Sie darauf, dass die Disc sauber und ordnungsgemäß eingelegt ist. “NA FILE” Achten Sie darauf, dass die Medien (Disc/USB) unterstützte Audiodateien enthalten. (Seite38) “COPY PRO” Eine kopiergeschützte Datei wird wiedergegeben (disc/USB). “NO DEVICE” Schließen Sie ein Gerät (USB/iPod/iPhone) an und schalten Sie die Quelle erneut auf USB oder iPod USB um. “NO MUSIC” Schließen Sie ein Gerät (USB/iPod/iPhone) an, das abspielbare Audiodateien enthält. “iPod ERROR” • Erneutes Anschließen des iPod.

• Setzen Sie den iPod erneut zurück. “MEMORY FULL” Sie haben die maximale Speicherkapazität Ihres iPod/iPhone erreicht. Spotify “DISCONNECTED” USB ist vom Kopfgerät getrennt. Bitte stellen Sie sicher, dass das Gerät richtig über USB angeschlossen ist. “CONNECTING” • Angeschlossen über den USB-Eingang: Das Gerät stillt die Verbindung zur Kopfgerät her. Bitte warten.

• Angeschlossen über Bluetooth: Die Bluetooth-Verbindung ist getrennt. Bitte prüfen Sie, ob die Bluetooth-Verbindung und stellen Sie sicher, dass das Gerät und die Einheit gekoppelt und verbunden sind. “CHECK APP” Die Spotify-Anwendung ist nicht richtig verbunden, oder der Benutzer ist nicht angemeldet. Beenden Sie die Spotify Anwendung und starten Sie sie neu. Dann melden Sie sich bei Ihrem Spotify-Konto an. Fehlersuche JS_KWD_DPX_7200DAB_EN_GE.indd 41JS_KWD_DPX_7200DAB_EN_GE.indd 41 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PM42 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Fehlersuche Symptom Abhilfe Bluetooth® “NO ENTRY”/“NO PAIR” Kein registriertes Gerät ist über Bluetooth angeschlossen/ gefunden. “ERROR” Wiederholen Sie die Bedienung. Wenn “ERROR” erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt. “NO INFO”/“NO DATA” Das Bluetooth-Gerät kann nicht die Kontaktinformationen erhalten.

“BT ERROR” Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst. “SWITCHING NG” Die angeschlossene Telefone unterstützen möglicherweise nicht die Telefon-Umschalten-Funktion. Die Bluetooth-Verbindung zwischen dem Bluetooth-Gerät und der Einheit ist instabil. Löschen Sie das unbenutzte registrierte Bluetooth-Gerät aus der Einheit. (Seite22) AMAZON ALEXA Keine Antwort von Alexa nach der Spracheingabe. Amazon Cloud konnte die Spracheingabe nicht analysieren. Falsche Antwort von Alexa. Alexa missverstand, was gesagt wurde oder erfasste nicht die gesamte Anfrage oder den gesprochenen Satz. Bitte erneut versuchen. (Seite24) “DISCONNECTED” Stellen Sie sicher, Ihr Smartphone über Bluetooth mit der Einheit zu verbinden. (Seite18) Nicht in der Lage, die Verbindung zur Alexa- Mobilanwendung herzustellen oder erneut herzustellen.

• Stellen Sie sicher, dass das Audiogerät über Bluetooth verbunden ist. Wählen Sie das Audiogerät unter [AUDIO SELECT] in [BT MODE]. (Seite22)

• Führen Sie den einmaligen Einrichtungsprozess erneut durch. Siehe “Erste Einrichtung” auf Seite 24.

• Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen.

• Für das iOS-Gerät stellen Sie sicher, dass die ALEXA-Quelle oder iPod BT-Quelle gewählt ist. Symptom Abhilfe Bluetooth® Kein Bluetooth-Gerät ist erkannt.

• Suchen Sie erneut vom Bluetooth-Gerät.

• Setzen Sie das Gerät zurück. (Seite4) Bluetooth-Pairing kann nicht ausgeführt werden.

• Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingegeben haben.

• Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (Seite18) Echo oder Rauschen wird während eines Telefongesprächs gehört.

• Justieren Sie die Mikrofoneinheit-Position. (Seite18)

• Prüfen Sie die [ECHO CANCEL]-Einstellung. (Seite20) Die Telefon-Tonqualität ist schlecht.

• Verringern Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät.

• Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird. Sprach-Rufmethode ist nicht erfolgreich.

• Verwenden Sie die Sprach-Rufmethode in einer ruhigeren Umgebung.

• Verringern Sie den Abstand zum Mikrofon, während Sie den Namen sprechen.

• Stellen Sie sicher, dass die gleiche Stimme wie für die Sprach- Kennung registriert verwendet wird. Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.

• Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer.

• Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen.

• Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen. Der angeschlossene Bluetooth- Audioplayer kann nicht gesteuert werden.

• Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) unterstützt. (Siehe auch Bedienungsanleitung Ihres Audioplayers.)

• Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an. “NOT SUPPORT” Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem oder die Telefonbuch-Übertragung. JS_KWD_DPX_7200DAB_EN_GE.indd 42JS_KWD_DPX_7200DAB_EN_GE.indd 42 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Technische Daten Digitalradio DAB Frequenzbereich Band III: 174,928 MHz — 239,200 MHz Empfindlichkeit –100 dBm Signal-Rauschabstand 90 dB Antennenanschluss-Typ SMB Antennen-Ausgangsspannung DC 12 V Antennen-Maximalstrom < 100 mA Analogradio FM Frequenzbereich 87,5MHz — 108,0MHz (50-kHz-Raster) Empfindlichkeit (S/N = 30dB) 6,2 dBf 0,56 μV/75 Ω Empfindlichkeitsschwelle (DIN S/N = 46 dB) 15,2 dBf 1,58 μV/75 Ω Frequenzgang (±3 dB) 30Hz — 15kHz Signal-Rauschabstand (MONO) 68,0dB Kanaltrennung (1 kHz) 40dB

(AM) Frequenzbereich 153kHz — 279kHz (9-kHz-Raster) Empfindlichkeit (S/N = 20dB) 45μV CD-Player Laserdiode GaAIAs Digitalfilter (D/A) 8-faches Oversampling Spindeldrehzahl 500 U/min — 200 U/min (CLV) Tonhöhenschwankung Unterhalb der Messgrenze Frequenzgang (±1 dB) 20Hz — 20kHz Gesamtklirrfaktor (1 kHz) 0,01 % Signal-Rauschabstand (1 kHz) 96dB Dynamikbereich 91dB Kanaltrennung 84dB MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio AAC-Decodierung AAC-LC “.aac”-Dateien USB USB Standard USB1.1, USB2.0 (Hohe Geschwindigkeit) Dateisystem FAT12/16/32 Maximaler Versorgungsstrom DC 5 V 1,5A MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio AAC-Decodierung AAC-LC “.aac”, “.m4a”-Dateien WAV-Decodierung Linear PCM FLAC-Decodierung FLAC-Datei (Bis zu 96 kHz/24Bit) JS_KWD_DPX_7200DAB_EN_GE.indd 43JS_KWD_DPX_7200DAB_EN_GE.indd 43 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PM44 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Technische Daten Audio Klangregler Band 1: 62,5 Hz ±9 dB Band 2: 100 Hz ±9 dB Band 3: 160 Hz ±9 dB Band 4: 250 Hz ±9 dB Band 5: 400 Hz ±9 dB Band 6: 630 Hz ±9 dB Band 7: 1 kHz ±9 dB Band 8: 1,6 kHz ±9 dB Band 9: 2,5 kHz ±9 dB Band 10: 4 kHz ±9 dB Band 11: 6,3 kHz ±9 dB Band 12: 10 kHz ±9 dB Band 13: 16 kHz ±9 dB Vorverstärkerpegel/Last 2 500 mV/10kΩ Vorverstärkungsimpedanz ≤600Ω Allgemeines Betriebsspannung 12-V-DC-Fahrzeugbatterie Einbaumaße (B × H × T) 182mm×111mm×156mm Nettogewicht (einschließlich Frontrahmen und Einbauhalterung) 1,6kg Änderungen ohne Vorankündigung bleiben vorbehalten. Auxiliary Frequenzgang (±3 dB) 20Hz — 20kHz Maximaler Spannungseingang 1 000mV Eingangsimpedanz 30kΩ Bluetooth Version Bluetooth 4.2 Frequenzbereich 2,402 GHz — 2,480 GHz HF-Ausgangsleistung (E.I.R.P.) +4 dBm (MAX), Leistungsklasse 2 Maximaler Kommunikationsbereich Sichtlinie ca. 10 m (32,8 ft) Profil HFP 1.7.1 (Hands-Free Profile) A2DP (Advanced Audio Distribution Profile) AVRCP 1.6.1 (Audio/Video Remote Control Profile) PBAP (Phonebook Access Profile) SPP (Serial Port Profile) Audio Maximale Ausgangsleistung 50W×4 Volle Bandbreitenleistung (bei weniger als 1% Klirrfaktor) 22W×4 Lautsprecherimpedanz 4Ω—8Ω JS_KWD_DPX_7200DAB_EN_GE.indd 44JS_KWD_DPX_7200DAB_EN_GE.indd 44 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PMJS_KWD_DPX_7200DAB_EN_GE.indd 45JS_KWD_DPX_7200DAB_EN_GE.indd 45 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PMJS_KWD_DPX_7200DAB_EN_GE.indd 46JS_KWD_DPX_7200DAB_EN_GE.indd 46 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PMJS_KWD_DPX_7200DAB_EN_GE.indd 47JS_KWD_DPX_7200DAB_EN_GE.indd 47 19/11/2019 12:17:25 PM19/11/2019 12:17:25 PMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)
