BEDIENUNGSANLEITUNG D8241018 HOOVER

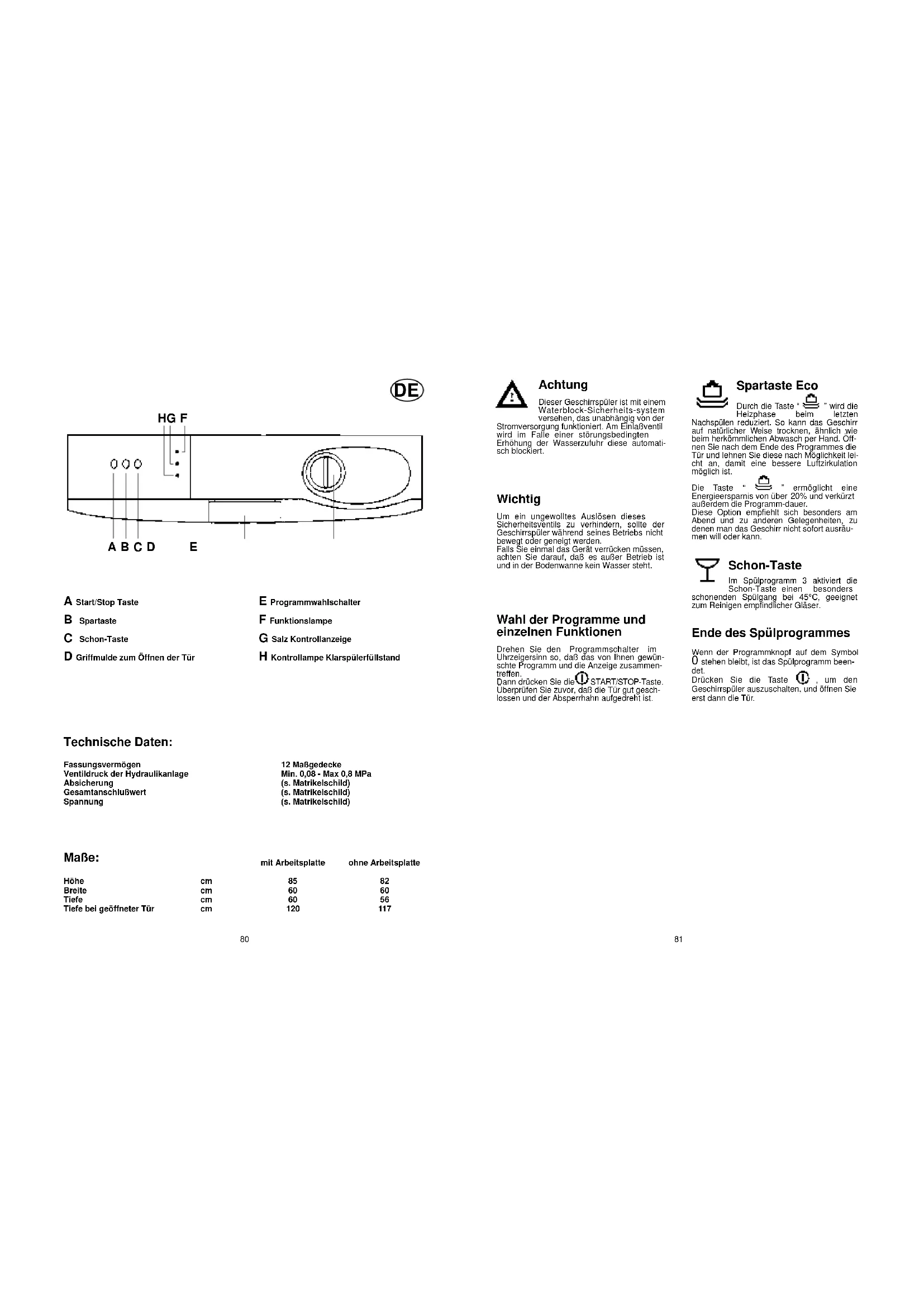

A Start/Stop Taste B Spartaste C Schon-Taste D Griffmulde zum Öffnen der Tür E Programmwahlschalter F Funktionslampe G Salz Kontrollanzeige H Kontrollampe Klarspülerfüllstand Maße: Höhe Breite Tiefe Tiefe bei geöffneter Tür Technische Daten: Fassungsvermögen Ventildruck der Hydraulikanlage Absicherung Gesamtanschlußwert Spannung 12 Maßgedecke Min. 0,08 - Max 0,8 MPa (s. Matrikelschild) (s. Matrikelschild) (s. Matrikelschild)

A B C D E HG F Achtung Dieser Geschirrspüler ist mit einem Waterblock-Sicherheits-system versehen, das unabhängig von der Stromversorgung funktioniert. Am Einlaßventil wird im Falle einer störungsbedingten Erhöhung der Wasserzufuhr diese automati- sch blockiert. Wichtig Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden. Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, daß es außer Betrieb ist und in der Bodenwanne kein Wasser steht. Wahl der Programme und einzelnen Funktionen Drehen Sie den Programmschalter im Uhrzeigersinn so, daß das von Ihnen gewün- schte Programm und die Anzeige zusammen- treffen. Dann drücken Sie die START/STOP-Taste. Überprüfen Sie zuvor, daß die Tür gut gesch- lossen und der Absperrhahn aufgedreht ist. Spartaste Eco Durch die Taste “ ” wird die Heizphase beim letzten Nachspülen reduziert. So kann das Geschirr auf natürlicher Weise trocknen, ähnlich wie beim herkömmlichen Abwasch per Hand. Öff- nen Sie nach dem Ende des Programmes die Tür und lehnen Sie diese nach Möglichkeit lei- cht an, damit eine bessere Luftzirkulation möglich ist. Die Taste “ ” ermöglicht eine Energieersparnis von über 20% und verkürzt außerdem die Programm-dauer. Diese Option empfiehlt sich besonders am Abend und zu anderen Gelegenheiten, zu denen man das Geschirr nicht sofort ausräu- men will oder kann. Schon-Taste Im Spülprogramm 3 aktiviert die Schon-Taste einen besonders schonenden Spülgang bei 45°C, geeignet zum Reinigen empfindlicher Gläser. Ende des Spülprogrammes Wenn der Programmknopf auf dem Symbol 0 stehen bleibt, ist das Spülprogramm been- det. Drücken Sie die Taste , um den Geschirrspüler auszuschalten, und öffnen Sie erst dann die Tür.8382 100 JA 85 JA 80 JA JA

Normal-ProgrammSpar-ProgrammEco 55°CNachspül- undTrocken-ProgrammTeller- WärmenVorspülen kaltFür normal verschmutzte Töpfe undGeschirr. Das Programm entspricht demNormprogramm I.E.C. 436.Nur fü Töpfe und Geschirrteile, die sofortnach der Mahlzeit gespült werden.Für normal verschmutzte Töpfe undGeschirr bei Verwendung von Spülmittelnmit Enzymen. Das Programm entsprichtder Normen EN 50242.Zur Entstaubung des Geschirrs, daslange ungebraucht blieb. Dieses Pro-gramm kann auch als “Tellervorwärmer”bei besonders heiß zu servierendenGerichten Verwendung finden.Kurzer Vorspülgang, für Gedecke, dienach dem Frühstück oder Mittagessen inder Maschine bleiben, und erst amAbend gespült werden sollen.Arbeitsgänge ProgrammabläufeDurch-schnittlicheProgrammdauerin MinutenZusatz-funktionenReinigungsmittel fürVorspülprogrammSpülmittelFilter-und Arbeits-plattenreinigungKontrolle desKraspülervorratsKontrolle desSalzvorratsVorspülen (warm)Vorspülen (kalt)HauptspülgangZwischenspülgangNachspülen (warm)mit KlarspülerKaltwasseranschluß15 Grad C.SpartasteSchon-Taste ECO8584 – Ist in Ihrer Wohnung ein System zur Wasserenthärtung vorhanden, so brauchen Sie kein Salz in den Wasserenthärter der Spülmaschine zu geben – Die Spülmaschine ist zum Spülen von Küchengeräten und Geschirr vogesehen. Mit Benzin, Lack, Stahl- oder Eisenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit ätzenden Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehören nicht in die Spülmaschine – Wenn das Gerät einmal ausgedient hat, ent- sorgen Sie es bitte ordnungsgemäß über Ihren Fachhändler oder die kommunalen Entsorgungseinrichtungen – Dieses Gerät ist mit recyclebaren Materialien hergestellt und kann umwelt- freundlich entsorgt werden. – Schalten Sie das Gerät im Falle von Störungen oder Fehlfunktionen aus, ziehen Sie den Netzstecker und schließen Sie die Wasserzufuhr. – Das Wasser, das im Gerät stehen bleibt, ist zum Trinken nicht geeignet. – Stützen Sie sich oder setzen Sie sich nie- mals auf die offene Tür, da das Gerät umkip- pen könnte. – Bessere Spülergebnisse beim Besteck erzielen Sie, wenn Sie das Besteck mit den Griffen nach unten in den Besteckkorb stel- len. Um das Verletzungsrisiko durch Messer oder spitzes Besteck zu reduzieren, können Sie jedoch das Besteck auch mit den Griffen nach oben einordnen. – Falls das Netzkabel ersetzt werden sollte, wenden Sie sich bitte an den zuständigen Technischen Kundendienst. Dieses Gerät ist nur zum häuslichen Gebrauch bestimmt. Unternehmen Sie nichts auf eigene Faust! Benachrichtigen Sie unseren Kundendienst! Wenden Sie sich immer an den Kundendienst. Nur so können Sie sicher sein, daß Original- Austauschteile verwendet werden. Bitte beachten Sie diese Regeln sorgfältig, denn die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen. INSTALLATION (Technische Anweisungen) Vergessen Sie nicht, nach dem Auspacken die Höhe des Gerätes zu regulieren. Die ordnungsgemäße Funktion des Gerätes ist von einem möglichst geraden Stand abhän- gig. Eventuelle Unebenheiten können über die Stellfüße ausgeglichen werden. Die Neigung des Gerätes sollte nicht mehr als 2 Grad betragen. Sollte es erforderlich werden, das Gerät nach dem Auspacken manuell zu bewegen, greifen Sie für den Transport keinesfalls unter die Tür. Öffnen Sie die Tür einen Spalt und heben Sie das Gerät an, indem Sie unter den oberen Maschinenrand fassen. Wichtig! Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, daß die Lufteinlässe am Boden des Gerätes nicht verstopft werden. Bitte stellen Sie sicher, daß der Netzstecker auch nach der installation zugänglich ist. Vorkontrollen (230 V) Das Gerät entspricht den Sicherheitsnormen. Es ist mit einem Schuko- Stecker mit Erdung versehen. Diese Schutzmaßnahme ist nur dann wirkungs- voll, wenn auch die Elektroinstallation im Hause eine einwandfreie Erdung hat. Ist die Elektroinstallation nicht, oder nur unzu- reichend geerdet, kann auf den Metall-Teilen des Gerätes Elektrizität spürbar sein. Bitte führen Sie unbedingt vor Inbetriebnahme des Gerätes folgende Kontrollen durch:

1. Prüfen Sie, ob die Steckdose wirksam geer-

2. Prüfen Sie, ob die Elektroinstallation

einwandfrei ist und der Leistung des Gerätes entspricht. Das Gerät entspricht den europäi- schen Richtlinien 89/336/ECC, 73/23/ECC und deren nachträgli- chen Änderungen. Wasseranschluß Die Anordunung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen. Der Geschirrspüler kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschluß angeschlossen wer- den. Die Temperatur des Warmwassers darf 60°C nicht überschreiten. Der Wasserdruck muß zwischen 0,08 MPa und 0,8 MPa liegen. Sollte er unter dem angegebenen Mindest- druck liegen, bitten Sie Ihren Kundendienst um Rat. Sicherheitsvorschriften Lesen Sie bitte die Anweisungen dieses Heftes aufmerksam durch. Es enthält wichtige Hinweise zur sicheren Installation, zur Bedienung, zur Pflege und zur optimalen Verwendung der Spülmaschine. Bewahren Sie das Heft zu einer späteren Nutzung sorgfältig auf. Für den Gebrauch eines jeden elektrischen Haushaltsgerätes müssen eine Reihe von ele- mentaren Sicherheitsvorschriften beachtet werden. Beherzigen Sie vor allem: – Vergewissern Sie sich vor der Inbetrieb- nahme, daß die Aufstell- und Anschluß- anweisungen bei der Installation befolgt wurden – Veränderungen in der Verkabelung oder im Anschluß dürfen nur vom Fachmann vorge- nommen werden – Kinder können die Gefahren, die von Elektrogeräten ausgehen, nicht erkennen. Sorgen Sie dafür, daß sie nicht unbeauf- sichtigt am Gerät herumspielen – Elektrische Großgeräte sollten möglichst nicht an Verlängerungen oder Mehrfach- steckdosen angeschlossen werden – Den Netzstecker niemals am Kabel aus der Steckdose ziehen, sondern am Stecker selbst – Vergewissern Sie sich, daß das Gerät das Netzkabel nicht einklemmt oder verknickt Der Wasserzulaufschlauch ist mit einem Wasserstop-System ausgestattet. Sollte der Innenschlauch durch natürliche Alterung schadhaft werden, so blockiert das System die Wasserzufuhr zum Geråt. Die Störung wird durch das Erscheinen einer roten Markierung im Fensterchen «A» angezeigt. In diesem Fall muß der Wasserhahn geschlossen und der Schlauch ersetzt werden. Watercontrol-System Rote Taste (Signallampe) bei gesperrtem Ventil Abschraubsperre (muß gedrückt werden, um den Schlauch abschrauben zu können) A86 Am oberen Ende des Zulaufschlauches sollte ein Absperrhahn angebracht sein, damit die Maschine bei Nichtgebrauch vom Wassernetz getrennt werden kann (Abb. 1) Der Geschirrspüler wird mit einem Zulaufschlauch mit 3/4" Gewindering geliefert (Abb. 2). Sollte der Zulaufschlauch verlängert werden, bestel- len Sie den 1,5 m langen Verlängerungs- schlauch Art.-Nr. 9225014.1 Für Geräte mit Waterblock erkundigen Sie sich bitte bei Ihrem GIAS-Kundendienst, da keine handelsübliche Verlängerung benutzt werden kann. Der Zulaufschlauch "A" muß auf den Wasserhahn "B" mit 3/4 Gewindering aufge- schraubt werden. Achten Sie darauf, daß das Gewinde fest angezogen wird. Falls das Zulaufwasser sehr kalkhaltig ist, empfehlen wir, beim Kundendienst einen zusätzlichen Filter Artikel 9226085 anzufor- dern. Der Filter "D" wird zwischen dem Absperrhahn "B" und dem Wasserschlauch "A" eingesetzt und zwar so, daß die Gummidichtung "C" dazwischen liegt (Abb. 3). Wird das Gerät an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauch- ten Wasseranschluß angeschlossen, so sollte das Wasser einige Minuten abfließen, bevor der Zulaufschlauch angeschlossen wird. Somit wird verhindert, daß Sand- oder Rostpartikeln den Wasserfilter verstopfen. Anschluß an den Wasserablauf Das Schlauchende in dem festen Ablauf befe- stigen. Der Schlauch darf nicht geknickt wer- den, damit der Wasserablauf nicht verhindert wird (Abb. 4). Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen. Es wird empfohlen, einen Siphon zu verwenden (Abb. 4 x). Falls erforderlich kann der Ablaufschlauch bis zu 2,6 m verlängert werden, wobei die Höhe vom Boden mindestens 85 cm betragen muß. Bei Bedarf bestellen Sie den Verlängerungs- schlauch Art.-Nr. 9269214 und das dazugehö- rige Verbindungsstück Art.-Nr. 9264427.Das gebogene Schlauchende kann auch am Spülbeckenrand eingehängt werden. Achten Sie darauf, daß der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spülen zu verhindern (Abb. 4 y). Soll das Gerät untergebaut werden, muß der Krümmer des Ablaufschlauches direkt unter der Arbeitsplatte an der höchstmögliche Stelle angebracht werden (Abb. 4 z). Überprüfen Sie bei der Installation, daß weder der Zu- noch der Ablaufschlauch geknickt sind. Wie man die Geschirrspülautomat an den modernen Küchen anpassen kann Beistellen Der Geschirrspülautomat wird mit der Normhöhe - 85 cm hergestellt und kann daher an die modernen Küchenmöbel gleicher Höhe angebaut werden. Um das Gerät genau auszurichten, regulieren Sie die Stellfüße. Die Abdeckplatte ist eine widerstandsfähige Arbeitsplatte aus Kunststoff. Sie ist hitzebeständig und kratzfest, fleckenab- stossend und leicht abwaschbar (Abb. 5). Die Arbeitsplatte ist in der Tiefe bis zu 25 mm in jeweils 5 mm. Abschnitten zu verschieben. Dazu werden die zwei hinteren Schrauben gelöst und in der gewünschten Position wieder verschraubt (Abb. 6). Unterbauen Die obere Arbeitsfläche des Geschirrspülers kann ganz abgenommen werden, wodurch sich die Höhe auf 82 cm reduziert. Lösen Sie die beiden hinteren Schrauben (Abb. 6). Gemäß den internationalen Normen kann der Spülautomat somit einwandfrei untergebaut werden. Bitte benachrichtigen Sie den Kundendienst, der die Arbeitsplatte entfernt und das Gerät dann mit der dazu gehörenden Schutz- abdeckung einbaut. (Abb. 7). Öffnen der Tür Ziehen Sie die Griffmulde nach oben. Sollte sich die Tür während des Spülvorganges öffnen oder geöffnet werden, unterbricht eine elektrische Sicherung auto- matisch alle Funktionen des Gerätes. Dennoch sollten Sie darauf achten, daß die Tür geschlossen bleibt, während der Geschirrspüler arbeitet. Schließen der Tür Schieben Sie zunächst die Geschirrkörbe ganz in die Maschine. Versichern Sie sich, daß die Rotation der bei- den Sprüharme nicht durch das Geschirrgut blockiert wird. Schließen Sie danach die Tür, die Sie durch leichten Druck verriegeln können.

Wasserenthärter Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unter- schiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinter- lassen Flecken und weißliche Ablagerungen. Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers. Ihr Gerät ist mit einer Wasserenthärtungs- anlage ausgestattet, die unter Einsatz speziel- ler regenerierender Spülmaschinensalze “wei- ches”, d.h. kalkfreies Wasser für jeden Spülgang liefert. Der Enthärter kann Wasser bis zu 60°fH (französische Härtegrade) bzw. 33°dH (deutsche Härtegrade) aufbereiten und läßt sich in 5 unterschiedlichen Stufen einstel- len. Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk. Enthärtereinstellung am Salzbehälter In der nachfolgenden Tabelle finden Sie die Enthärtereinstellungen entsprechend den verschiedenen Härtegraden des Wassers.

• Der Enthärter ist werksseitig auf der Stufe 2 eingestellt und damit den Bedürfnissen der meisten Haushalte entsprechend. Wenn Ihr Wasser in den unter 0 genannten Härtebereich fällt, brauchen Sie weder rege- nerierende Salze zu verwenden, noch andere Einstellungen vorzunehmen, da das Wasser ausreichend “weich” ist. Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt: - nehmen Sie den unteren Geschirrkorb heraus und entfernen Sie den Schraubver- schluß des Salzbehälters im Boden des Gerätes (Abb. A “1”) - drehen Sie mit Hilfe eines Schrauben- ziehers oder eines Messers den Wahlschalter auf die gewünschte Position. Einfüllen des Salzes Ihr Geschirrspüler ist mit einem Enthärter ausgerüstet, der dem Wasser den Kalk ent- zieht, der sonst zu Verkrustungen oder Be- schädigungen des Gerätes führt. Der Filter des Enthärters muß mit einem Spe- zialsalz zur Entkalkung von Spülmaschinen versorgt werden. Andere Salze enthalten unlösliche Anteile, die mit der Zeit die Funktion des Wasserenthär- ters beeinträchtigen können. Zum Einfüllen des Salzes drehen Sie den Verschluß des im Boden des Gerätes befindli- chen Salzbehälters auf. Während des Nachfüllens wird ein wenig Wasser überlaufen, füllen Sie weiter Salz nach, bis der Behälter wieder ganz aufgefüllt ist und vermischen Sie dabei das Gemisch mit einem Löffel. Im Anschluß an das Nachfüllen des Salzes müssen Salzreste vom Gewinde entfernt wer- den. Danach Verschlußkappe wieder zudrehen. Wenn Sie die Spülmaschine nicht sofort wie- der benutzen, aktivieren Sie bitte einmal das Vorspülprogramm mit klarem Wasser, damit die übergelaufene Salzlösung aus dem Gerät gespült wird. Der Behälter faßt ca. 1,5 – 1,8 kg Salz. Um das Gerät effizient zu nutzen, muß der Salzbehälter regelmäßig, je nach Einstellung der Enthärteranlage häufiger oder seltener, nachgefüllt werden. Wichtig: Nur bei der Installation des Gerätes muß nach dem vollständigen Auffüllen des Salzbehälters solange Wasser zugegeben werden, bis der Behälter überläuft. Stufe

Einstellung des Enthärters NEIN Pos. N.1 Pos. N.2 Pos. N.3 Pos. N.4 Anzahl Spül- gänge ca.

TYPE 1 TYPE 288 Salz-Nachfüllanzeige Dieses Gerät ist mit einer elektrischen Kontrollanzeige am Bedienfeld ausgestattet, welche aufleuchtet, wenn der Salzbehälter nachgefüllt werden muß. Wichtig: Weißliche Ablagerungen auf Ihrem Geschirr sind generell ein Zeichen für fehlen- des Salz. Einstellung der Höhe des oberen Geschirrkorbes Teller zwischen 27 cm und 31 cm Durchmesser werden in den unteren Geschirrkorb eingeordnet. Hierzu muß der Geschirrkorb folgendermaßen bis zur höch- sten Position verstellt werden:

1) Drehen Sie die vorderen Stopper "A" nach

2) Ziehen Sie den Geschirrkorb heraus und

schieben Sie ihn in die oberste Position wieder ein.

3) Bringen Sie die Stopper wieder in die

ursprüngliche Position zurück.(Abb. 23). In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen kön- nen nicht nach oben geklappt werden. Einordnen des Geschirrs Allgemeines Um stets optimale Spülergebnisse zu erzielen, ist es ratsam, vorab gröbere Speisereste (Knochen, Zahnstocher, Fleisch- und. Gemüsereste, Obstkerne) vom Geschirr zu entfernen, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen fest- setzen und so zu einer Reduzierung der Reinigungsqualität führen können. Das Geschirr braucht nicht vorgespült zu wer- den. Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töpfe und Pfannen sollten vor dem eigentlichen Spülvorgang vorgeweicht werden. Beladen des oberen Geschirrkorbes Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichen eine flexible Nutzung des Raumangebots. Waagerecht gestellt finden Tee- und Kaffeetassen, lange Messer und Schöpfkellen auf ihnen Platz. An den Rändern der Ablage können Kelchgläser eingehängt werden. Unterhalb der Ablage können Sie Gläser, Tassen, Untertassen und Dessertteller in den Geschirrkorb einordnen. Stellen Sie die bewegliche Ablage senkrecht, so passen flache und tiefe Teller in den oberen Korb. Die letzteren sortieren Sie bitte immer so ein, daß sie mit den Innenseiten nach vorne zeigen. Achten Sie auch darauf, daß zwischen den Tellern immer soviel Platz bleibt, daß das Wasser die gesamte Fläche erreichen kann. Um den Innenraum optimal zu nutzen, sortie- ren Sie die Teller nach Form und Durchmesser. Sie können die Teller in nur einer Reihe (Zeichnung 13) oder auch in zwei Reihen (Zeichnung 14) einsortieren. Größere Teller mit einem Durchmesser ab 270 mm sind leicht geneigt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen. Im oberen Geschirrkorb kann auch Spülgut wie Salatschüsseln und Plastikbehälter Platz fin- den. Sie sollten jedoch für einen sicheren Halt dieser Geschirrteile sorgen, damit sie nicht durch den Druck der Wasserstrahlen bewegt werden können. Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglichst flexiblen Nutzung erforderlich sind. Sie können ihn in zwei Reihen mit bis zu 24 Tellern bestücken, oder mit Gläsern in 5 Reihen mit bis zu 30 Stück je Spülgang oder natürlich auch mit gemischtem Spülgut. Beladen des unteren Geschirrkorbes Im unteren Korb können Sie Töpfe, Pfannen, Suppenschüsseln, Servierplatten, Salatschüsseln, Deckel, flache und tiefe Teller und Kellen unterbringen. Stellen Sie das Besteck mit den Griffen nach unten in den dafür vorgesehenen Plastikbehälter, der dann in den unteren Geschirrkorb (Abb. 15) gestellt wird. Achten Sie darauf, daß das Besteck die Rotation der Sprüharme nicht hindert.

Die normale Befüllung der Geschirrkörbe ersehen Sie bitte aus den Zeichnungen 13, 14 und 15. oberer Geschirrkorb (Zeichnung 13) A = tiefe Teller B = flache Teller C = Dessertteller D = Untertassen E = Tassen F = Gläser oberer Geschirrkorb (Zeichnung 14) A = tiefe Teller B = flache Teller C = Dessertteller D = Untertassen E = Tassen F = Kelchgläser G = Gläser H = Besteckkorb unterer Geschirrkorb (Zeichnung 15) A = mittlere Töpfe B = große Töpfe C = Pfannen D = Deckel E = Suppenschüsseln F = Besteck G = Bratpfannen, Kasserollen Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimales Spülergebnis. Beladung von 12 Normgedecken gemäß (Norm I.E.C. 436 - EN 50242). Das korrekte Anordnen des Geschirrs ersehen Sie bitte für den oberen Geschirrkorb aus der Zeichnung 16, für den unteren Geschirrkorb aus der Zeichnung 17, und für den Besteckkorb aus der Zeichnung 24. oberer Geschirrkorb (Zeichnung 16) A = 5 + 5 + 2 Gläser B = 12 Untertassen C = 4 + 4 + 4 Tassen D = Kleine Schalen E = Mittlere Schalen F = Große Schalen G = 1 + 1 Gabeln H = 1 + 1 Servierlöfel I = 3 + 3 + 3 + 3 Dessertlöffel L = 3 + 3 + 3 + 3 Teelöffelchen unterer Geschirrkorb (Zeichnung 17) M= 8 + 4 tiefe Teller N = 11 + 1 flache Teller O = 12 Dessertteller P = Servierplatten Q = Besteck Besteckkorb (Zeichnung 24) Die beiden heruntergelassenen Halteklappen bieten Platz für jeweils 6 + 6 Messer (R); das restliche Besteck wird in die übrigen Fächer mit den Griffen nach unten so verteilt, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden. Besteckkorb (Zeichnung 25) Der Besteckkorb besteht aus zwei trennbaren Teilen und bietet somit verschiedene Beladungsmöglichkeiten. Die beiden Teile lassen sich durch entgegen- gesetztes Auseinanderschieben trennen. Durch Ineinanderschieben der beiden Hälften wird der Besteckkorb wieder zusammen- gefügt. Informationen für Normtests Normprogramm allgemein (siehe Programmtabelle) Gemäß IEC Norm 436:

1) Position oberer Geschirrkorb: unten

2) Normale Befüllung

3) Position des Klarspüler-Reglers: 3

4) Benötigte Menge Spülmittel:

– 5 gr für das Vorspülen – 25 gr für das Spülprogramm. Gemäß EN Norm 50242:

1) Position oberer Geschirrkorb: unten

2) Normale Befüllung

3) Position des Klarspüler-Reglers: 3

4) Benötigte Menge Spülmittel:

– 30 gr für das Spülprogramm9190 Spülmittel und Klarspüler einfüllen Spülmittel einfüllen Spülmittel fürs Spülen mit der Hand eignen sich nicht für die Spülmaschine, da wichti- ge Bestandteile fehlen, die für beste Spülergebnisse notwendig sind. Außerdem beeinträchtigen sie den korrekten Betrieb der Spülmaschine. Normales Spülen Der Spülmittelbehälter befindet sich im Türinneren (Abb. A "2"). Zum Öffnen des Deckels reicht ein leichter Druck auf dem Verschlußhaken. Am Ende eines jeden Spülgangs bleibt der Deckel geöffnet und ist somit sofort wieder betriebsbereit. Die Spülmitteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs variieren. Empfohlen wird eine Menge zwischen 20 und 30 gr Spülmittel, das in die Spülmittelkammer 1 (Abb. 9) für den Hauptspülgang eingefüllt wird. Nach dem Einfüllen schließen Sie den Deckel des Spülmittelbehälters. Bitte beachten Sie auch die Dosierungs- anweisungen des Spülmittelherstellers auf der Verpackung. Eine unzureichende Menge beeinträchtigt das Spülergebnis, und eine zu hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert. Eine richtige Dosierung ist zudem ein wich- tiger Beitrag zum Umweltschutz. Spülen mit vorherigem Einweichen Für das Normal-Programm fügen Sie 5 gr Spülmittel hinzu. Diese zusätzliche Dosis geben Sie bitte in das Spülmittelfach für den Vorspülgang 2 (Abb. 10). Klarspülmittel einfüllen In der Innentür rechts vom Spülmittelbehälter befindet sich der Klarspülmittelbehälter, der 130 ml Inhalt faßt. (Abb. A "3"). Drehen Sie den Schraubverschluß (B) gegen den Uhrzeigersinn und füllen Sie den Klarspüler bis zur Markierung MAX ein (Abb. 11). Drehen Sie dann den Schraubverschluß wie- der zu. Die benötigte Menge des Klarspülers wird beim letzten Spülen automatisch zugege- ben, ein voller Behälter reicht für mehrere Male. Das Klarspülmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen. Benutzen Sie nur Klarspülmittel für Geschirr- spülautomaten. Das Niveau des Klarspül-mit- tels kann durch die Füllstandanzeige kontrol- liert werden, die zwischen Spülmittelbehälter und Schraubverschluß liegt (A). Regulierung der Klarspül- mitteldosis 1 bis 6 Die Regulierungsscheibe liegt unter dem Verschluß (B) und kann mit Hilfe einer Münze gedreht werden. Die empfohlene Position ist 3 (Abb. 12). Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen. Wenn das Geschirr gestreift erscheinen sollte, so ist eine niedrigere Position zu wählen und wenn es Flecken oder weiße Spuren aufweist, so wähle man eine höhere Position. VOLL LEER dunkel hell Filterreinigung Das Filtersystem (Abb. A “4”) besteht aus: - dem zentralen Filterkorb zum Auffangen von groben Teilchen - der Siebplatte zum ständigen Filtern des Spülwassers - dem Mikrofilter unterhalb der Siebplatte, der auch die kleinsten Schmutzpartikelchen auffängt und so eine optimale Spülung garantiert. Um stets beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen. Der Filtersatz läßt sich durch Drehen gegen den Uhrzeigersinn leicht herausziehen (Abb. 18). Der zentrale Filterkorb ist herausnehm- bar, um die Reinigung zu erleichtern (Abb. 19). Ziehen Sie schließlich die Siebplatte aus der Bodenwanne heraus wie in der Abb. 20 ersichtlich. Spülen Sie alle Teile gründlich unter fließendem Wasser und reinigen Sie diese eventuell mit einer Bürste. Dank des selbstreinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vor- genommen zu werden. Trotzdem ist es anzu- raten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Siebplatte nicht verstopft sind. Achtung: Versichern Sie sich nach der Reinigung der Filter, daß sie untereinander richtig befestigt sind und daß die Siebplatte genau in der Bodenwanne ein- gesetzt ist. Achten Sie darauf, den Filtereinsatz im Uhrzeigersinn in die Siebplatte wieder sorgfältig einzuführen. Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträch- tigen. Wichtig: Benutzen Sie die Spülmaschine niemals ohne Filter. Praktische Hinweise Programmwahl Diese Geschirrspülmaschine bietet eine breite Auswahl an verschiedenen Spülprogrammen für jede Art von Geschirr und Verschmutzungsgrad. Bitte wählen Sie das entsprechende Programm aus der mitgeliefer- ten Programm-Tabelle aus. Nach dem Programmende ist es empfehlens- wert, erst den unteren Geschirrkorb herauszuziehen, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen. Bleibt das Geschirr nach dem Spülen noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden. Das Trockenergebnis wird so verbessert. Hinweise zum SPAREN

1) Um zu sparen, sollte die Spülmaschine

immer komplett befüllt werden, bevor gespült wird. Das Geschirr wird jeweils nach dem Essen in die Spülmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein KALTES VORSPÜLPROGRAMM durch- geführt werden, um die gröbsten Speisereste einzuweichen und zu entfernen.

2) Bei nicht sehr verschmutztem Geschirr oder

nicht voller Ladung wählen Sie das SPAR- PROGRAMM. Hinweise zur Optimierung der SPÜL- ERGEBNISSE

1) Töpfe und anderes Geschirr mit der

Innenseite nach unten einordnen.

2) Vermeiden Sie das Aufeinanderstapeln und

ordnen Sie das Geschirr möglichst in den dafür vorgesehenen Ladebereichen. Eine kor- rekte Beladung verbessert das Spülergebnis.

3) Um optimale Spülresultate zu erhalten, sind

erst die gröbsten Speisereste (z.B. Knochen, Gräten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder- kerne, Zigarettenasche usw.) zu entfernen, da sonst die Abflußöffnung und die Düsen der Sprüharme verstopft werden könnten.

4) Kontrollieren Sie, ob sich nach dem

Geschirreinfüllen die Sprüharme frei drehen lassen.

5) Töpfe und anderes großes Geschirr mit

sehr hartnäckigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen.

6) Beim Spülen von Silber ist folgendes zu

beachten: a) unmittelbar nach der Benutzung vorspülen, vor allem bei fetten Speiseresten (Majonnaise, Eier, Fisch usw.) b) Silbergeschirr nicht mit Spülmittel beträufeln c) Kontakt mit anderen Metallen vermeiden. UNTERBRECHEN des Programmes

1) Sollte die Tür wahrend des Programm-

ablaufs zur weiteren Beladung geöffnet wer- den, drücken Sie immer zuerst die EIN/AUS- Taste. Das Programm darf erst 3 Minuten nach dem Schließen der Tür wieder gestartet werden. Spülmaschinenfestes Geschirr Nicht alle Geschirrarten eignen sich zum Spülen in einer Spülmaschine. So dürfen z.B. Geschirrteile aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töpfe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder ver- bleitem Glas nur dann in die Maschine ein- gefüllt werden, wenn sie spülmaschinenfest sind. Bei manchen Geschirrarten kann das Dekor nach häufigerem Gebrauch verblassen. Vergewissern Sie sich, daß das Dekor spül- maschinenfest ist, indem Sie erst ein Geschirrteil einige Male in der Maschine spü- len und es dann mit den übrigen Teilen auf seine Farbechtheit vergleichen. Spülen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden. WICHTIG Beim Kauf von neuem Geschirr vergewissern Sie sich immer, daß es spülmaschinenfest ist.9392 Äußere Reinigung und Pflege Das Gehäuse kann mit Lackpolitur (nicht krat- zend) gereinigt werden. Der Innenbehälter bedarf keiner besonderen Reinigung. Kalk oder Speisereste werden durch einen Spülgang im Feinprogramm entfernt, indem ein Glas Weinessig zugefügt wird. Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spülergebnisse aufweisen, überprüfen Sie, daß die Sprüharme (Abb. A 5) nicht von Schmutzpartikeln verstopft sind. Sollte dies nicht der Fall sein, reinigen Sie die Sprüharme wie folgt: Um den oberen Sprüharm abzunehmen, drehen Sie ihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drücken Sie den Sprüharm nach oben und drehen Sie ihn gleichzeitig im Uhrzeigersinn (Abb. 1). Um den Sprüharm wieder zu montie- ren, wiederholen Sie den Vorgang, drehen Sie ihn dabei jedoch gegen den Uhrzeigersinn. Der untere Sprüharm läßt sich durch einfa- ches Ziehen nach oben abnehmen (Abb. 2) - Spülen Sie die Sprüharme unter fließendem Wasser und befreien Sie diese von Speiseresten und sonstigen Rückständen. - Danach montieren Sie die beiden Sprüharme in das Gerät. Achten Sie beim oberen Sprüharm darauf, daß er bis zur Stop-Position gedreht wird und schrauben Sie ihn fest. Die Wasserheizung aus Edelstahl kann mit der Zeit eine andere Farbe annehmen. Dadurch wird die Funktion nicht beeinträchtigt. Die Spülkammer und Innentür ist ebenfalls aus Edelstahl. Sollten hieran Oxidationserscheinungen auf- treten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen. Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).

LÄNGERE NICHTBENUTZUNG

Wenn die Spülmaschine längere Zeit unbe- nutzt bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein

Spülprogramm ohne Geschirr aber mit Spülmittel laufen lassen.

2. Stecker aus der Steckdose ziehen.

3. Wasserhahn schließen.

4. Klarspülmittelbehälter füllen.

5. Tür ein wenig öffnen.

6. Halten Sie das Innengehäuse immer sau-

7. Steht das Gerät in einem Raum mit

Temperatur unter 0°C, so kann das Restwasser in den Schläuchen gefrieren. In diesem Fall sollte zuerst die Raumtemperatur erhöht und die Spülmaschine erst nach 24 Stunden in Betrieb gesetzt werden. Wichtig Eine reibungslose Funktion kann nur bei genauer Einhaltung der Bedienungsanlei- tung und ordentlicher Wartung gewährlei- stet werden. Es kann keine Garantie für Defekte übernommen werden, die auf einer Nichtbeachtung der Anweisungen für Bedienung oder Wartung beruhen.

FEHLER GRUND FEHLER-BESEITIGUNG

Fehlersuche Kleine Störungen selbst beheben! Achtung - Sollte Ihr Geschirrspüler einmal nicht zu Ihrer Zufriedenheit arbeiten, kontrollieren Sie die folgenden Punkte, bevor Sie den Kundendienst rufen: 1 -Die Programme funktionieren nicht 2 -Es läuft kein Wasser ein 3 -Das Wasser läuft nicht ab 4 -Wasser läuft ständig ein 5 -Man hört nicht, daß sich die Sprüharme drehen Stecker nicht richtig in der Steckdose Ein/Aus-Taste nicht gedrückt Kein Strom vorhanden Sicherung defekt Tür nicht fest verschlossen Siehe Gründe 1) Wasserhahn geschlossen Programmwähler nicht richtig eingestellt Der Zulaufschlauch ist geknickt Der Filter des Zulaufschlauches ist verstopft Filter verstopft oder verschmutzt Ablaufschlauch geknickt Die Verlängerung des Ablaufschlauches ist nicht ordnungsgemäß angebracht Keine Entlüftung des Ablaufanschlusses in der Wand Ablaufschlauch zu tief Übermäßige Spülmittel-Zugabe Ein Stück des Spülguts blockiert den Sprüharm Filterplatte oder Filter stark ver- schmutzt Stecker in die Steckdose Ein/Aus-Taste betätigen Kontrollieren Kontrollieren Tür schließen Kontrollieren Wasserhahn öffnen Programmwähler genau einstellen Knicke beseitigen Filter reinigen Filter säubern Knick oder Biegung aus dem Ablaufschlauch entfernen Achten Sie auf einen korrekten Anschluß des Ablaufschlauches Wenden Sie sich an einen Fachmann Ablaufschlauch mindenstens 40 cm über dem Boden anbringen Weniger Spülmittel zugeben Kontrollieren Filterplatte und Filter säubern9594 Läßt sich der Fehler nicht beheben, wenden Sie sich bitte an den Technischen Kundendienst . Geben Sie dabei das Maschinenmodell laut Typenschild (im oberen Bereich der Innentür) oder Garantieschein an, um eine schnelle und effektive Hilfe zu ermöglichen.

FEHLER GRUND FEHLER-BESEITIGUNG

6 -Bei den elektronischen Geräten ohne Display: Die Leuchten “eco” und “1” blinken und das Signal ertönt 7 -Bei den elektronischen Geräten mit Display: “E1” wird angezeigt und das Signal ertönt 8 -Das Spülgut wird nur zum Teil gespült 9 -Weiße Flecken auf dem Spülgut

10 - Spülmittel wird nicht

11 - Geräusche während des

12 - Geschirr wird nicht

richtig trocken Der Wasserhahn ist gesperrt Der Wasserhahn ist gesperrt. Siehe Gründe 5) Das Geschirr ist zu dicht angeordnet Das Ende des Ablaufschlauches liegt im Wasser Spülmittel ist nicht richtig dosiert, verklumpt oder hart Der Deckel des Salzbehälters ist nicht richtig geschlossen Das gewählte Spülprogramm ist nicht angemessen Geschirr im unteren Korb ist nicht gespült Wasser besonders hart Spülmittel verklumpt oder feucht Netzwasserdruck wegen Fremd- ablagerungen zu niedrig Das Geschirr klappert Sprüharme klappern gegen das Geschirr Keine Lüftung Schalten Sie das Gerät aus. Öff- nen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein. Schalten Sie das Gerät aus. Öff- nen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein. Kontrollieren Geschirr richtig anordnen Der Ablaufschlauch darf nicht im Wasser liegen Dosis erhöhen u. ggf. neues Spülmittel benutzen Deckel festschrauben Wählen Sie ein intensiveres Programm Taste 1/2 zurückdrücken Klarspüler kontrollieren bzw. regulieren Anderes oder trockenes Spülmittel verwenden (Spülmittel an einem trockenen Ort auf- bewahren) Reinigen des im Zulaufschlauch vorhandenen Filters Geschirr richtig anordnen Geschirr richtig anordnen Tür am Ende des Spülgangs offen lassen, um die natürliche Trocknung zu fördern Le constructeur décline toute responsabilité pour les éventuelles erreurs d’imprimerie contenues dans le présent mode d’emploi. Il se réserve en outre le droit d’apporter tou- tes modifications qui se révèleraient utiles à ses propes produits sans pour autant en compromettre les caractéristiques essentielles. The manufacturer declines all responsibility in the event of any printing mistakes in this booklet. The manufacturer also reserves the right to make appropriate modifications to its products without changing the essential characteristics. Wij stellen ons niet aansprakelijk voor eventuele drukfouten. Kleine veranderingen en technische ontuikklingen zijn voorbehouden. O modelo e caracteristicas indicados nesta folha podem ser alterados sem qualquer aviso. La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si rende- ranno utili ai propri prodotti senza compromettere le caratteristiche essenziali. Wir schileßen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und tech- nische Weiterentwicklungen im Detail vorbehalten.01.09 - 91500420.A - Printed in Italy - Imprimé en Italie
