FD Trinitron Colour Television Bedienungsanleitung

KV-21FT1E © 2000 by Sony Corporation 02P.2KV21FT1E.fm Page 2 Thursday, May 3, 2001 5:18 PM Sicherheitsmaßnahmen Betreiben Sie das Fernsehgerät ausschließlich an 220 - 240 V Wechselstrom. Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, verwenden Sie nicht zu viele Geräte an der gleichen Steckdose. Aus Umweltschutz- und Sicherheitsgründen empfiehlt es sich, das Fernsehgerät nicht im Bereitschaftsmodus zu lassen, wenn es nicht benutzt wird. Schalten Sie es am Netzschalter aus. Öffnen Sie nicht das Gehäuse des Während eines Gewitters Gerätes. Überlassen Sie dies stets fassen Sie nicht das Netzkabel oder das Antennenkabel des nur qualifiziertem Fachpersonal. Fernsehgerätes an. Bedecken Sie nicht die Lüftungsöffnungen des Fernsehgeräts. Lassen Sie um das ganze Gerät für die Luftzufuhr mindestens 10 cm Platz. Reinigen Sie das Fernsehgerät mit einem weichen, feuchten Tuch. Verwenden Sie kein Reinigungsbenzin, Verdünner, Lösungsmittel oder andere Chemikalien zum Reinigen. Verkratzen Sie nicht den Bildschirm. Als Vorsichtsmassnahme stecken sie das Fernsehgerät vor dem Reinigen aus. Stellen Sie das Fernsehgerät auf einen sicheren stabilen Ständer. Verhindern Sie das Kinder hinauf steigen können. Legen Sie das Gerät nicht auf die Seite oder den Bildschirm.

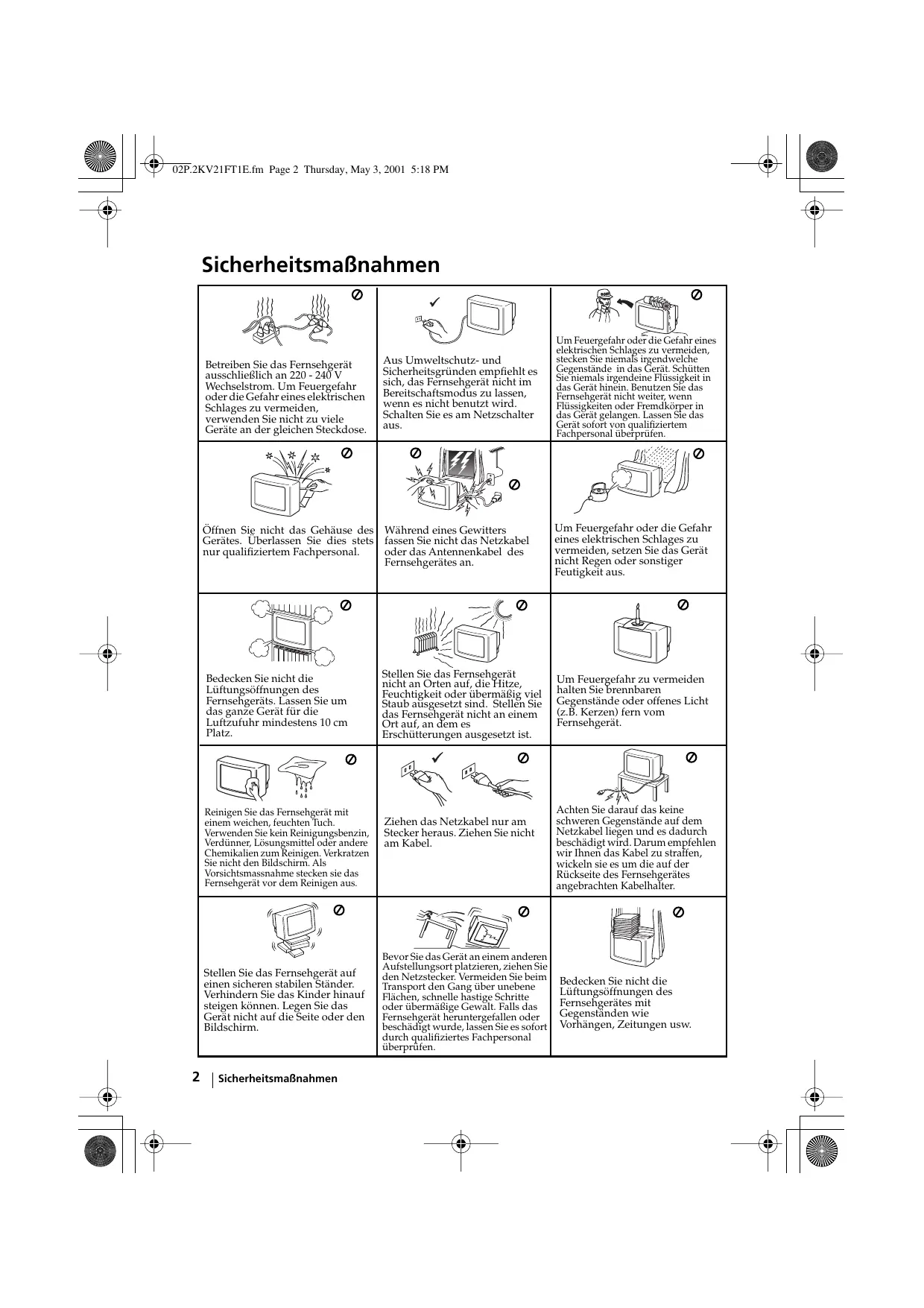

Sicherheitsmaßnahmen Stellen Sie das Fernsehgerät nicht an Orten auf, die Hitze, Feuchtigkeit oder übermäßig viel Staub ausgesetzt sind. Stellen Sie das Fernsehgerät nicht an einem Ort auf, an dem es Erschütterungen ausgesetzt ist. Ziehen das Netzkabel nur am Stecker heraus. Ziehen Sie nicht am Kabel. Bevor Sie das Gerät an einem anderen Aufstellungsort platzieren, ziehen Sie den Netzstecker. Vermeiden Sie beim Transport den Gang über unebene Flächen, schnelle hastige Schritte oder übermäßige Gewalt. Falls das Fernsehgerät heruntergefallen oder beschädigt wurde, lassen Sie es sofort durch qualifiziertes Fachpersonal überprüfen. Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, stecken Sie niemals irgendwelche Gegenstände in das Gerät. Schütten Sie niemals irgendeine Flüssigkeit in das Gerät hinein. Benutzen Sie das Fernsehgerät nicht weiter, wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Lassen Sie das Gerät sofort von qualifiziertem Fachpersonal überprüfen. Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät nicht Regen oder sonstiger Feutigkeit aus. Um Feuergefahr zu vermeiden halten Sie brennbaren Gegenstände oder offenes Licht (z.B. Kerzen) fern vom Fernsehgerät. Achten Sie darauf das keine schweren Gegenstände auf dem Netzkabel liegen und es dadurch beschädigt wird. Darum empfehlen wir Ihnen das Kabel zu straffen, wickeln sie es um die auf der Rückseite des Fernsehgerätes angebrachten Kabelhalter. Bedecken Sie nicht die Lüftungsöffnungen des Fernsehgerätes mit Gegenständen wie Vorhängen, Zeitungen usw. 03DEKV21FT1E.fm Page 3 Thursday, May 3, 2001 5:19 PM Einleitung Wir danken Ihnen dafür, dass Sie dieses Farbfernsehgerät Sony FD Trinitron, mit FlachBildschirm, ausgewählt haben. Bevor Sie das Fernsehgerät einschalten, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

• Symbole, die in diesen Bedienungsanleitungen verwendet werden: Potentielle Risiken. Wichtige Information. Information über die Funktion.
• 1,2... Reihenfolge der zu folgenden Anleitungen. Die schraffierten Tasten der Fernbedienung zeigen Ihnen diejenigen an, die Sie drücken müssen, um die verschiedenen Anleitungen auszuführen. Information über die Ergebnisse der Anleitungen MENU

03DEKV21FT1E.fm Page 4 Thursday, May 3, 2001 5:19 PM Allgemeine Beschreibung der Tasten auf der Fernbedienung Ausschalten des Tons Einmal drücken zum Ausschalten des Tons. Nochmals drücken, um den Ton wieder einzuschalten. Informationsanzeige auf dem Bildschirm Drücken Sie diese Taste, um alle Anzeigen auf dem Bildschirm einzublenden. Drücken Sie sie nochmals, um die Anzeige auszublenden. Auswählen der Kanäle Drücken Sie diese Taste, um Kanäle auszuwählen. Für zweistellige Programm- Nummern, z.B. 23, drücken Sie zuerst -/-- und, anschließend, die Tasten 2 und 3. Wenn Sie einen Fehler machen beim Eingeben der ersten Zahl, machen Sie weiter mit der zweiten Zahl (von 0 bis 9) und wiederholen Sie den Vorgang anschließend. Auswählen des Fernseh- Modus Drücken Sie diese Taste, um den Videotext oder den Eingang des Videogerätes zu deaktivieren. Auswählen des Videotextes Drücken Sie diese Taste, um den Videotext darzustellen. Diese Taste funktioniert nur im Modus Videotext. Die Funktion , die zu dieser Taste gehört, funktioniert bei diesem Fernsehgerät nicht. Auswählen des Bild- Modus Drücken Sie die Taste wiederholt, um den Bild- Modus umzuschalten. Lautstärke- Regelung Drücken Sie diese Taste, um die Lautstärke des Fernsehgerätes einzustellen. Diese Taste funktioniert nur im Modus , die zu dieser Videotext. Die Funktion Taste gehört, funktioniert bei diesem Fernsehgerät nicht. Auswählen der Kanäle Drücken Sie diese Taste, um den nächsten oder vorausgegangenen Kanal auszuwählen. Kurzzeitiges Ausschalten des Fernsehgerätes Drücken Sie diese Taste, um das Fernsehgerät vorübergehend auszuschalten (die Anzeige des Modus: Warten leuchtet auf). Drücken Sie die Taste nochmals, um das Fernsehgerät, ausgehend vomBereitschaftsmodus (Standby) wieder einzuschalten. Um Energie zu sparen wird empfohlen das Fernsehgerät komplett auszuschalten, wenn es nicht gebraucht wird. Wenn nach Ablauf von 15 Minuten weder ein Fernsehsignal vorliegt, noch eine Taste betätigt wird, geht das Fernsehgerät automatisch in den

vorübergehenden Bereitschaftsmodus (Standby) über.

Auswählen der Eingangsquelle

Drücken Sie diese Taste mehrmals, bis das Symbol der gewünschten Eingangsquelle auf dem Bildschirm MENU erscheint. Zurück zum zuletzt ausgewählten Kanal Drücken Sie diese Taste, um zum zuletzt ausgewählten Kanal zurückzukehren (der vorausgegangene Kanal muss zuvor mindestens 5 Sekunden lang gesehen PROGR worden sein). Aktivieren des Menü- Systems Drücken Sie diese Taste, um das Menü auf dem Bildschirm zu sehen. Nochmals drücken zum Deaktivieren, RM 887 und um den normalen Fernsehbildschirm zu betrachten. Tasten zur Menü- Auswahl

• Wenn das MENÜ aktiviert ist: Um ein Niveau anheben. Um ein Niveau senken. Das Menü aufrufen oder das vorausgegangene auswählen. Das Menü aufrufen oder das nächstfolgende auswählen. OK Die Auswahl bestätigen.
• Wenn das MENÜ nicht aktiviert ist: OK Sie zeigt eine allgemeine Liste der Kanäle. Wählen Sie den Kanal, indem Sie oder auswählen. Anschließend drücken Sie nochmals die Taste OK, um den ausgewählten Kanal zu betrachten. Auswählen des BildschirmFormates Drücken Sie diese Taste mehrmals, um das Bildschirm- Format 4:3 für herkömmliche Bilder, oder auf 16:9 zur Nachahmung des Weitbildschirms umzuschalten. Zusätzlich zu den Fernsehfunktionen, werden alle farbigen Tasten auch für das Einschalten des Videotextes verwendet. Wenn Sie weitere Information benötigen, konsultieren Sie das Kapitel über „Videotext“ dieser Bedienungsanleitungen.

Allgemeine Beschreibung 03DEKV21FT1E.fm Page 5 Thursday, May 3, 2001 5:19 PM Allgemeine Beschreibung der Tasten am Fernsehgerät Anzeige des Bereitschaftsmodus (Standby) Schalter zum Ein- / Ausschalten Audioeingangs Anschluss Taste der VideoeingangsAuswahl der Anschluss Eingang- Tasten der LautstärkeKontrolle squelle Schieben Sie die Abdeckung der Vorderseite des Fernsehgerätes Kopfhörer- Taste zur nach oben, um die vorderen erneuten Anschluss Buchsen zu zeigen. Initialisierung des Fernsehgerätes. Tasten zum Auswählen der nachfolgenden oder vorangegangenen Programme (sie wählen Fernsehkanäle aus) Einlegen der Batterien in die Fernbedienung Stellen Sie sicher, dass die Batterien polaritätsrichtig eingelegt werden. Respektieren Sie die Umwelt und werfen Sie die gebrauchen Batterien in die speziell dafür vorgesehenen Behälter. Anschluss der Antenne und des Videorecorders Die Anschlusskabel werden nicht mitgeliefert. oder Videorecorder OUT Lesen Sie hierzu das Kapitel über „Anschluss von frei wählbaren Zusatzgeräten“ dieser Bedienungsanleitungen.

Der Anschluss mit Hilfe der Eurobuchse ist frei wählbar. Allgemeine Beschreibung – Installation

03DEKV21FT1E.fm Page 6 Thursday, May 3, 2001 5:19 PM Einschalten und automatische Feinabstimmung des Fernsehers Beim erstmaligen Einschalten des Fernsehers erscheinen einige Menüreihenfolgen auf dem Bildschirm, mit denen Sie folgende Einstellungen vornehmen können: 1.) die Menüsprache auswählen, 2.) das Land auswählen, in dem Sie das Gerät einsetzen, 3.) alle vorhandenen Kanäle (Fernsehsender) suchen und automatisch speichern, und 4.) die Reihenfolge des Erscheinens der Kanäle (Fernsehsender) auf dem Bildschirm ändern. Falls Sie jedoch nach einiger Zeit folgende Änderungen vornehmen müssen: die Menü- Sprache, das Land, die Wiederholung der automatischen Feinabstimmung (z.B. im Falle eines Wohnungswechsels) oder wieder die Kanal- Reihenfolge, dann können Sie dies tun, indem Sie das entsprechende Menü auf auswählen (Grundeinstellungen). Wenn Sie weitere Information benötigen, lesen Sie das Kapitel „Menü- Führer“ dieser Bedienungsanleitung. Sie können auch die Taste des Fernsehers betätigen. 1 Stecken Sie den Stecker des Fernsehers in die Steckdose (220-240 V Wechselstrom, 50 Hz). Drücken Sie die Taste des Schalters Einschalten / Ausschalten an der Vorderseite des Fernsehers, um ihn einzuschalten. Bei der erstmaligen Betätigung dieser Taste erscheint automatisch das Menü Language (Sprache) auf dem Bildschirm. 2 Drücken Sie die Taste oder , um die Sprache auszuwählen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen. Ab diesem Moment erscheinen alle Menüs in der ausgewählten Sprache. Language English Español Français Italiano Magyar Nederlands

Select Language: 3 Auf dem Bildschirm erscheint automatisch das Menü Land. Drücken Sie auf die Taste oder , um das Land auszuwählen, in dem Sie den Fernseher benutzen wollen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen.

Wenn das Land in dem Sie den Fernseher benützen wollen nicht auf der Liste erscheint, wählen Sie “-“, anstatt eines Landes. 4 Das Menü Automatisches Abspeichern erscheint auf dem Bildschirm. Drücken Sie die Taste OK, um Ja auszuwählen. Automatisches Abspeichern jetzt starten? Nein

Erstmalige Inbetriebnahme 03DEKV21FT1E.fm Page 7 Thursday, May 3, 2001 5:19 PM 5 Es erscheint automatisch ein neues Menü, das Sie darum bittet zu überprüfen, dass die Antenne angeschlossen ist. Überprüfen Sie, ob die Antenne angeschlossen ist und drücken Sie dann die Taste OK, um mit der automatischen Feinabstimmung zu beginnen. Der Fernseher beginnt mit der Feinabstimmung und der automatischen Speicherung aller Kanäle (Fernsehsender), die zur Verfügung stehen. Dieser Prozess kann einige Minuten in Anspruch nehmen. Haben Sie Geduld und drücken Sie während der Dauer des Prozesses der Feinabstimmung keine Tasten, oder im gegenteiligen Falle würde er nicht beendet.

Nachdem der Fernseher alle Kanäle (Fernsehsender) feinabgestimmt und gespeichert hat, erscheint automatisch auf dem Bildschirm das Menü Programme Ordnen, damit Sie die Reihenfolge wie die Kanäle auf dem Bildschirm erscheinen ändern können.

Bitte Antennenanschluss überprüfen Bestätigen

Autom. Abspeichern Programm: Kanal: Suche... Programme Ordnen Programm: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58 1 Drücken Sie die Taste oder , um die Programm- Nummer mit dem Kanal (Fernsehsender), deren Stellung Sie ändern wollen, auszuwählen und, anschließend, drücken Sie auf

Kanal wählen: Beenden: MENU Wenn Sie die Reihenfolge der Kanäle nicht ändern wollen, gehen Sie weiter zu Schritt 7. Wenn Sie die Reihenfolge der Kanäle ändern wollen:

Neue Pos. wählen: Beenden: MENU C27

2 Drücken Sie die Taste oder , um die neue Programm- Nummer auszuwählen, unter der Sie den ausgewählten Kanal (Fernsehsender) speichern wollen. Anschließend drücken Sie 3 Wiederholen Sie die Schritte b1) und b2), wenn Sie andere Fernsehkanäle neu ordnen wollen. 7 Drücken Sie die Taste MENU, um zum normalen Fernsehbild MENU zurückzukehren. Der Fernseher ist nun betriebsbereit. Erstmalige Inbetriebnahme

03DEKV21FT1E.fm Page 8 Thursday, May 3, 2001 5:19 PM Einführung in das Menü- System auf dem Bildschirm und seine Anwendung Dieser Fernseher verwendet auf dem Bildschirm ein Menü- System, um Sie bei den verschiedenen Arbeitsvorgängen zu leiten. Verwenden Sie folgenden Tasten der Fernbedienung, um sich innerhalb des Menüs zu bewegen. 1 Drücken Sie die Taste MENU, um das erste Menü- Niveau auf dem MENU Bildschirm zu zeigen. 2 • Drücken Sie auf die Taste oder , um das gewünschte Menü oder die gewünschte Option zu markieren.

• Drücken Sie auf einzublenden. , um das Menü oder die gewählte Option

• Drücken Sie auf , um zum vorangegangenen Menü oder zur vorherigen Option zurückzukehren.

• Um die Einstellungen der gewählten Option zu ändern, drücken Sie auf

• Um Ihre Auswahl zu bestätigen und zu speichern, drücken Sie OK. 3 Drücken Sie die Taste MENU, um zum normalen Fernsehbildschirm MENU zurückzukehren. Menü- Führer Niveau 1 Niveau 2 Bild-Einstellungen Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Niveau 3 / Funktion BILDEINSTELLUNGEN Das Menü „Bild-Einstellungen“ erlaubt Ihnen die Bildeinstellungen zu ändern.

Hierzu gehen Sie wie folgt vor: Drücken Sie , nach der Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie mehrere Male

oder , um die Einstellung zu ändern, und am Schluss drücken Sie OK zum Speichern derselben. Dieses Menü erlaubt Ihnen ebenfalls den Bild- Modus zu ändern, gemäß der Art des Programms, das sie gerade betrachten: Anwender (für persönliche Vorränge). Live (für Live- Sendungen). Film (für Filme)

• Helligkeit, Farbe und Bildschärfe können nur geändert werden, wenn Sie den Bild- Modus in „Anwender“ ausgewählt haben.
• Farbton ist nur verfügbar für das Farbsystem NTSC (z.B. nordamerikanische Videobänder).
• Um die werkseitig eingestellten Bild- Einstellungen wieder herzustellen, wählen Sie Normwerte und drücken Sie OK. wird fortgesetzt...

Das Menü- System auf dem Bildschirm 03DEKV21FT1E.fm Page 9 Thursday, May 3, 2001 5:19 PM Niveau 1 Niveau 2 Niveau 3 / Funktion ABSCHALTTIMER Die Option „Abschalttimer“ im Menü „Timer“ erlaubt Ihnen eine Zeitspanne auszuwählen, nach welcher der Fernseher automatisch in den Bereitschaftsmodus (Standby) eintritt. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Timer Timer Abschalttimer: Einschalttimer: Aus Aus Abschalttimer: Einschalttimer: Aus Aus

Drücken Sie hierzu nach Auswahl dieser Option. Anschließend drücken Sie oder um die Zeitspanne (höchstens 4 Stunden) auszuwählen und, am Schluss, drücken Sie OK zum Speichern.

• Wenn Sie die verbleibende Restzeit bis zum Abschalten sehen wollen, währendem Sie eine Fernsehsendung betrachten, drücken Sie die Taste

• Ein Minute bevor der Fernseher in den Bereitschaftsmodus eintritt, wird die verbleibende Restzeit auf dem Bildschirm angezeigt. EINSCHALTTIMER Die Option „Einschalttimer“ im Menü „Timer“ erlaubt Ihnen eine Zeitspanne zu wählen, nach welcher der Fernseher sich automatisch aus dem Bereitschaftsmodus (Standby) anschaltet. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Timer Abschalttimer: Einschalttimer: Timer Aus Aus Abschalttimer: Einschalttimer:

SPRACHE / LAND Die Option „Sprache / Land“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Sprache auszuwählen, in der die Bildschirm- Menüs erscheinen sollen. Sie können ebenfalls das Land auswählen, in dem Sie den Fernseher benützen wollen. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Grundeinstellungen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen

Drücken Sie hierzu nach Auswahl dieser Option. Anschließend drücken Sie oder um die Zeitspanne (höchstens 12 Stunden) auszuwählen, und drücken Sie OK zum Speichern. Am Schluss drücken Sie die Taste des Bereitschaftsmodus(Standby) auf der Fernbedienung und nach Ablauf der festgelegten Zeitspanne schaltet sich der Fernseher automatisch ein.

• Die Anzeige des Bereitschaftsmodus (Standby) des Fernsehers wird in regelmäßigen Abständen aufleuchten, um damit anzuzeigen, dass die Funktion „Einschalttimer“ aktiviert ist.
• Störungen jeder Art oder Stromunterbrechung werden diese Funktion abschalten.

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie in den Schritten 2 und 3 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers„ angegeben wird. wird fortgesetzt... Das Menü- System auf dem Bildschirm

03DEKV21FT1E.fm Page 10 Thursday, May 3, 2001 5:19 PM Niveau 1 Niveau 2 Niveau 3 / Funktion AUTOMATISCHES ABSPEICHERN Die Option „Automatisches Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Suche und Speicherung aller verfügbaren Fernsehkanäle (Fernsehsender). Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie in den Schritten 4 und 5 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers„ angegeben wird. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Grundeinstellungen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen

PROGRAMME ORDNEN Die Option „Programme Ordnen„ im Menü „Grundeinstellungen“ erlaubt Ihnen die Reihenfolge, wie die Kanäle (Fernsehsender) auf dem Bildschirm erscheinen, zu ändern. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Grundeinstellungen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend gehen Sie so vor, wie im Schritt 6b) des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers„ angegeben wird. MANUELL ABSPEICHERN Die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen folgendes: Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte a) Sie können einen nach dem anderen der Kanäle (Fernsehsender) oder einen Videoeingang in einer gewünschten Programmreihenfolge abspeichern. Hierzu gehen Sie wie folgt vor:

Grundeinstellungen Grundeinstellungen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen

Manuell Abspeichern Programm: Kanal: Name: AFT: Auslassen: Dekoder: Bestätigen

C 21 --TVE Ein Nein Aus

1 Drücken Sie nach Auswahl der Option „Manuell Abspeichern“ die Taste Markieren Sie die Option Programm und drücken Sie . Anschließend drücken Sie oder , um die Programmnummer (Position) auszuwählen, unter der Sie einen Fernsehsender oder einen Videokanal abspeichern wollen. (Für den Videokanal empfehlen wir die Auswahl der Programmnummer „0“). Drücken Sie die Taste . wird fortgesetzt...

Das Menü- System auf dem Bildschirm 03DEKV21FT1E.fm Page 11 Thursday, May 3, 2001 5:19 PM Niveau 1 Niveau 2 Niveau 3 / Funktion 2 Drücken Sie nach Auswahl der Option Kanal die Taste und, anschließend, drücken Sie oder zur Auswahl des Kanaltyps („C“ für Kanäle des Landwegs oder „S“ für Kabelkanäle). Drücken Sie die Taste . Im Anschluss daran betätigen Sie die Nummerntasten, um die Kanalnummer des Fernsehsenders oder des Signals des Videokanals direkt einzugeben. Wenn Sie die Kanalnummer nicht kennen, drücken Sie oder um sie zu suchen. Sobald Sie den Kanal gefunden haben, den Sie speichern wollen, drücken Sie zweimal OK. Wiederholen Sie alle diese Schritte, um weitere Kanäle abzustimmen und zu speichern. b) Obwohl die automatische Feinabstimmung (AFT) aktiviert ist, kann sie auch manuell eingestellt werden, zu einem besseren Bildempfang, falls das Bild verzerrt empfangen wird. Wählen Sie hierzu die Option AFT, während Sie den Kanal (Fernsehsender) betrachten, den Sie feinabstimmen wollen und, anschließend, drücken Sie die Taste . Drücken Sie oder , um das Niveau der Kanalfrequenzen zwischen –15 und + 15 einzustellen. Abschließend drücken Sie zweimal OK zum Speichern. c) Auslassen der nicht gewünschten Programmnummern, um sie beim Wählen mit Hilfe der Tasten PROGR +/- zu überspringen. Markieren Sie hierzu die Option Programm, drücken Sie PROGR + oder -, bis die Programmnummer erscheint, die sie auslassen wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Auslassen und, anschließend, drücken Sie die Taste . Drücken Sie oder , um Ja zu wählen, und drücken Sie abschließend zweimal OK zum Speichern. Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Nein“, statt „Ja“ aus. d)Eingeben eines Namens von höchstens fünf Zeichen für einen Kanal. Markieren Sie hierzu die Option Programm und drücken Sie PROGR + oder -, bis die Programmnummer erscheint, der Sie einen Namen geben wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Name und, anschließend, drücken Sie die Taste . Drücken Sie oder , um einen Buchstaben, eine Nummer oder „-„ für eine Leerstelle zu wählen, und drücken Sie die Taste zur Bestätigung dieses Zeichens. Wählen Sie die restlichen vier Zeichen auf die selbe Weise aus. Sobald Sie alle Zeichen ausgewählt haben, drücken Sie zweimal OK zum Speichern. wird fortgesetzt... Das Menü- System auf dem Bildschirm

03DEKV21FT1E.fm Page 12 Thursday, May 3, 2001 5:19 PM Niveau 1 Niveau 2 Niveau 3 / Funktion Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Kindersicherung: Dyn. NR: Autom. Lautstärke: RGB Horiz. Position: Bildrotation: Aus Ein Ein

KINDERSICHERUNG Die Option der „Kindersicherung“ im Menü „Zusatzfunktionen“ erlaubt Ihnen die Fernsehtasten zu sperren. Nach Auswahl dieser Option und Ausschalten des Fernsehers, bleiben die Fernsehtasten gesperrt, und er kann nur wieder eingeschaltet werden, wenn Sie die Tasten der Fernbedienung betätigen. Nach Auswahl dieser Option drücken Sie hierzu die Taste . Drücken Sie anschließend oder , um Ein auszuwählen. Drücken Sie OK zum Speichern und abschließend drücken Sie die Taste der Fernbedienung. Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“, statt „Ein“ aus. DYN. NR Die Option „Dyn.NR“ im Menü „Zusatzfunktionen“ erlaubt Ihnen im Falle schwacher Fernsehsignale das Verrauschen des Bildes zu reduzieren. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Kindersicherung: Dyn. NR: Autom. Lautstärke: RGB Horiz. Position: Bildrotation: Aus Ein Ein

Nach Auswahl dieser Option drücken Sie hierzu die Taste . Anschließend drücken Sie oder , um Ein auszuwählen, und abschließend drücken Sie OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“, statt „Ein“ aus.

AUTOMATICHES LAUTSTÄRKE

Die Option „Autom. Lautstärke“ im Menü „Zusatzfunktionen“ erlaubt Ihnen die Kanal- Lautstärke unabhängig vom Sendesignal (z.B. bei Werbesendungen) anzuwenden. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Kindersicherung: Dyn. NR: Autom. Lautstärke: RGB Horiz. Position: Bildrotation:

Drücken Sie hierzu nach Auwahl dieser Option die Taste . Anschließen drücken Sie oder , um Ein auszuwählen und, abschließend, drücken Sie OK zum Speichern. Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“, statt „Ein“ aus. wird fortgesetzt...

Das Menü- System auf dem Bildschirm 03DEKV21FT1E.fm Page 13 Thursday, May 3, 2001 5:19 PM Niveau 1 Niveau 2 Niveau 3 / Funktion

RGB HORIZONTAL POSITION

Wenn eine RGB- Signalquelle, wie eine „PlayStation“ angeschlossen wird, ist es u.U. notwendig, die Bildposition einzustellen. In diesem Fall kann die Einstellung mit Hilfe der Option „RGB Horiz. Position“ im Menü „Zusatzfunktionen“ vorgenommen werden. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Kindersicherung: Dyn. NR: Autom. Lautstärke: RGB Horiz. Position: Bildrotation: Aus Ein Ein

BILDROTATION Auf Grund des Erdmagnetismus kann das Bild u.U. schief erscheinen. Es kann in solch einem Fall neu eingestellt werden mit Hilfe der Option „Bildrotation“ im Menü „Zusatzfunktionen“. Bild-Einstellungen Modus: Anwender Kontrast Helligkeit Farbe Bildschärfe Farbton Normwerte

Grundeinstellungen Zusatzfunktionen Sprache/Land Autom. Abspeichern Programme Ordnen Manuell Abspeichern Zusatzfunktionen Kindersicherung: Dyn. NR: Autom. Lautstärke: RGB Horiz. Position: Bildrotation:

Wählen Sie, während Sie ein RGBEingangssignal betrachten, hierzu die Option „RGB Horiz. Position“ aus und drücken Sie die Taste . Anschließen drücken Sie oder um die Bildposition zwischen – 10 und + 10 einzustellen. Abschließend drücken Sie OK zum Speichern. Aus Ein Ein

Drücken Sie hierzu nach Auswahl dieser Option die Taste . Anschließend drücken Sie oder , um die Bild- Schräge zwischen –5 und +5 einzustellen. Abschließend drücken Sie OK zum Speichern. Das Menü- System auf dem Bildschirm

03DEKV21FT1E.fm Page 14 Thursday, May 3, 2001 5:19 PM Videotext Der Videotext ist ein Informationsdienst, der von den meisten Fernsehsendern übertragen wird. Die Seite der Inhaltsangabe des Videotextdienstes (im Allgemeinen Seite

100) stellt Informationen zur Verfügung, wie dieser Dienst verwendet wird. Verwenden

Sie zur Anwendung des Videotextes die Tasten der Fernbedienung, wie auf dieser Seite angegeben wird. Stellen Sie sicher, dass ein Fernsehkanal mit einem starken Signal verwendet wird, da sich im gegenteiligen Fall Fehler im Videotext ergeben könnten. Ein- und Ausschalten des Videotextes: Drücken Sie die Taste , nachdem Sie den Kanal (Fernsehsender), der den Videotextdienst überträgt, ausgewählt haben. TELETEXT Index Programme News Sport Weather

Auswahl einer Videotext- Seite Geben Sie mit Hilfe der Nummerntastatur der Fernbedienung die drei Ziffern der Seitennummer, die Sie sehen wollen, ein.

• Wenn Sie eine Fehleingabe machen, wählen Sie drei beliebige Ziffern aus, und wiederholen Sie anschließend die Eingabe der richten Seitennummer.
• Wenn der Seitenzähler nicht anhält, ist die gewünschte Seite nicht verfügbar. In diesem Fall geben Sie eine andere Seitennummer ein. Auswahl der darauffolgenden oder vorausgegangenen Seite: Drücken Sie PROGR + ( ) o PROGR - ( Projektion von Videotext auf das Fernsehbild: Drücken Sie die Taste , während Sie den Videotext betrachten. Drücken Sie sie nochmals, um den Videotext- Modus zu beendene Zurückhalten einer Seite: Einige Videotextseiten enthalten unterteilte Seiten, die automatisch weiterblättern. Um eine solche unterteilte Seite zurückzuhalten, drücken Sie . Drücken Sie nochmals, um die Zurückhaltung wieder aufzuheben. Aufdecken einer versteckten Information (z.B. Lösungen von Rätseln): Drücken Sie . Drücken Sie nochmals, um die Information wieder zu verstecken. Den Videotextdienst beenden: Drücken Sie die Taste

Fastext Der Fastext- Dienst erlaubt die Videotext- Seiten mit dem Betätigen einer einzigen Taste aufzurufen. Wenn Sie Videotext betrachten und Fastext- Signale übertragen werden, erscheint unten auf der Bildschirmseite ein farbiges Kode- Menü, das Ihnen den direkten Zutritt zu einer Seite erlaubt. Drücken Sie hierzu die entsprechende Farbtaste (rot, grün, gelb oder blau) der Fernbedienung.

Videotext 03DEKV21FT1E.fm Page 15 Thursday, May 3, 2001 5:19 PM Anschluss von frei wählbaren Zusatzgeräten Es ist möglich eine weitreichende Palette von frei wählbaren Zusatzgeräten anzuschließen, wie im Anschluss gezeigt wird. (Die Verbindungskabel werden nicht mitgeliefert). Anschluss eines Videorecorders: Wenn Sie einen Videorecorder anschließen wollen, finden Sie hierzu im Kapitel „Anschluss der Antenne und des Videorecorders“ weitere Informationen. Wir 8mm/Hi8/DVC empfehlen den Videorecorder Camcorder durch ein Eurobuchsen- Kabel anzuschließen. Wenn Sie über kein Eurobuchsen- Kabel verfügen, müssen Sie manuell den Videosignal- Kanal mit Hilfe des Menüs „Manuell Abspeichern“ “PlayStation”* einstellen. (Hierzu finden Sie A B weitere Informationen im Abschnitt a) der Seite 10). Sie Videorecorder finden auch weitere Informationen über den Empfang Dekoder des Videosignal- Kanals in den Bedienungsanleitungen Ihres Videorecorders.

Anschluss eines Dekoders an einen Videorecorder mit Smartlink: Wählen Sie die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ aus und nach Auswahl der Option „Dekoder“, gehen Sie für jeden verschlüsselten Kanal auf „Ein“ (unter Verwendung von oder

• „PlayStation“ ist ein Produkt von Sony Computer Entertainment, Inc.
• „PlayStation“ ist ein registriertes Markenzeichen von Sony Entertainment, Inc. Anwendung von frei wählbaren Zusatzgeräten

Schließen Sie das Zusatzgerät, wie oben angegeben ist, an den angebrachten Fernsehgeräte- Anschluss an.

Um das Bild des angeschlossenen Geräts zu sehen, drücken Sie solange mehrmals die Taste , bis auf dem Bildschirm das richtige Eingangssymbol erscheint. Symbol

• Eingangs- Signal Audio / Video mit Hilfe der Eurobuchse C.
• RGB- Eingangssignal mit Hilfe der Eurobuchse C. Dieses Symbol erscheint nur, wenn Sie einen RGB- Eingang angeschlossen haben.
• Eingangs- Signal des Videorecorders mit Hilfe der Cinchbuchse A und des Audio- Eingangssignals mit Hilfe von B. Schalten Sie das angeschlossene Gerät ein. Drücken Sie die Taste zurückzukehren. der Fernbedienung, um zum normalen Fernsehbild Zusätzliche Information

Bildröhre: Flach- Bildschirm FD Trinitron Anschlüsse an der Rückseite: :1/ 21-polige Eurobuchse CENELECStandard), einschließlich Eingang Ton / Video, Eingang RGB, Fernsehaudio- / videoausgang. Anschlüsse an der Vorderseite: …2 Video- Eingang – Cinchbuchse 2 Audio- Eingang – Cinchbuchse Kopfhörer- Anschluss Ton- Ausgabe: 1 x 8 W (Musikleistung) 1 x 4 W (RMS Mono) Leistungsaufnahme: 55 W Leistungsaufnahme im Modus Bereitschaftsbetrieb (Standby): ≤ 0.55 W Abmessungen (breit x hoch x tief): Ca. 488 x 480 x 477 mm. Gewicht: Ca. 24 Kg. Mitgeliefertes Zubehör: 1 Fernbedienung RM- 887. 2 Batterien mit IEC- Kennzeichnung Weitere Merkmale:

• Smartlink (direkte Kommunikation zwischen Fernseher und einem kompatiblen Videorecorder. Ausführliche Informationen über Smartlink finden Sie in der Bedienungsanleitung Ihres Videorecorders). Design und technische Daten sind, ohne vorherigen Bescheid, Änderungen unterworfen. Öko- Papier – Chlorfrei

Zusätzliche Information 03DEKV21FT1E.fm Page 17 Thursday, May 3, 2001 5:19 PM Störungsbehebung Nachfolgend finden Sie einige einfache Lösungsvorschläge für Probleme, die möglicherweise Bild und Ton beeinträchtigen. Problem Lösung Kein Bild (Bildschirm ist dunkel), kein Ton

• Überprüfen Sie die Antennen- Verbindung.
• Schalten Sie das Fernsehgerät ein und drücken Sie die Taste an der Vorderseite des Fernsehers.
• Wenn die Anzeige des Fernsehers leuchtet, drücken Sie die Taste der Fernbedienung. Schlechtes oder kein Bild, aber guter Ton.

• Rufen Sie mit Hilfe des Menü- Systems die Anzeige „Bild- Einstellungen“ auf und wählen Sie „Normwerte“ aus, um die werkseitigen Einstellungen wieder zu aktivieren. Kein Bild oder kein InformationsMenü des frei wählbaren Zusatzgerätes, das an der Rückseite des Fernsehers an die Eurobuchse angeschlossen ist.

• Stellen Sie sicher, dass das frei wählbare Gerät angeschlossen ist und drücken Sie solange mehrmals die Taste der Fernbedienung , bis das richtige Eingangs- Symbol auf dem Bildschirm erscheint. Gutes Bild, aber kein Ton.

• Drücken Sie die Taste Sendungen in Farbe werden schwarzweiß angezeigt

• Rufen Sie mit Hilfe des Menü- Systems das Menü „Bildeinstellungen“ auf und wählen Sie „Normwerte“ aus, um die werkseitigen Einstellungen wieder zu aktivieren. Verzerrtes Bild beim Programmwechsel oder Auswählen des Videotextes.

• Schalten Sie das an die 21-polige Eurobuchse an der Rückseite des Fernsehers angeschlossene Gerät aus. Fehlerhafte Buchstaben auf den Videotext- Seiten.

• Wählen Sie mit Hilfe des Menü- Systems die Option „Sprache/Land” und wählen Sie das Land aus, in dem Sie den Fernseher benützen. Schiefes Bild.

• Wählen Sie mit Hilfe des Menü- Systems die Option „Bildrotation“ im Menü „Zusatzfunktionen“ aus und korrigieren Sie die Schräglage. Verrauschtes Bild.

• Wählen Sie mit Hilfe des Menü- Systems die Option „AFT“ im Menü „Manuell Abspeichern“ aus und stellen Sie manuell die Abstimmung ein, um einen besseren Bildempfang zu erhalten.
• Wählen Sie mit Hilfe des Menü- Systems die Option „Dyn. NR“ im Menü „Zusatzfunktionen“ und wählen Sie „Ein“ aus, um das Verrauschen des Bildes abzuschwächen. Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus. + / - auf der Fernbedienung. Die Bereitschaftsanzeige (Standby)
• Wenden Sie sich an den nächsten Sony- Kundendienst. am Fernsehgerät blinkt, ohne dass die Funktion „Einschalttimer“ programmiert ist. Bleiben die Probleme bestehen, lassen Sie das Fernsehgerät bitte von qualifiziertem Fachpersonal warten. Öffnen Sie das Gehäuse AUF KEINEN FALL selbst. Zusätzliche Information

Die geforderte Stückprüfung hat ergeben, daß die gemessene. Ortsdosis-Leistung unter dem in Prüfungsschein Nr.6.32-F 1580 der PTB genannten Wert von 0.2 µSv/h liegt. 06P.35KV21FT1E.fm Page 35 Thursday, May 3, 2001 5:22 PM
