BEDIENUNGSANLEITUNG Big Pioneer 362 Fini

DE Zeichenerklarung:

1 - Daten des Herstellers
2- CE-Zeichen und WEEE-Symbol
3 - Modell / Code / Seriennummer
4 - Saugluft gemessen in (Liter/Min) und (Kubikfuß/Min)
5 - Vom Kompressor bereitgestellte Luft gemessen in (Liter/Min) und (Kubikfuß/Min)
6 - Maximaler Betriebsdruck (bar und PSI), Fassungsvermögen des Tanks (Liter), Drehzahl (U/Min), Gewicht (kg)
7 - Garantierter Schalleistungspegel in dB(A)
Gemessener Schalleistungspegel
8 - Elektrische Daten: Versorgungsspannung (V), Frequenz (Hz), Stromaufnahme (A), Leistung in (kW) und (PS)
9-Servicefaktor
10-Ursprungserklarung
11 - Produktions-/Herstellungsjahr

ES Leyenda:

eine CE QU'IL FAUT SAVOIR

3. MISE EN MARCHE ET UTILISATION

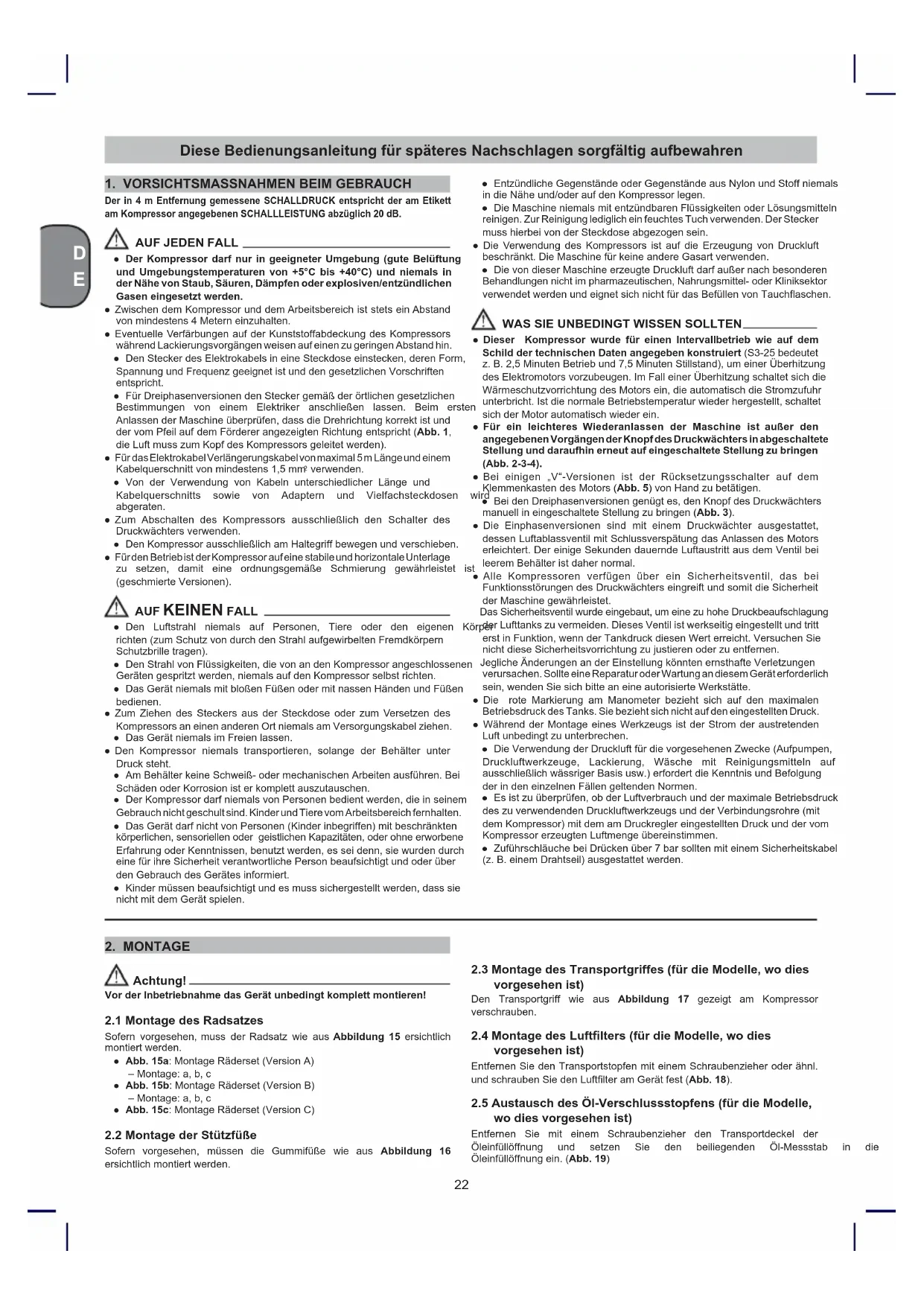

These Bedienungsanleitung für späteres Nachschlagen sorgfältig aufbewahren.

1. VORSICHTSMASSNAHMEN BEIM GEBRAUCH

Der in 4 m Entfernung gemessene SCHALLDRUCK entspricht der am Etikett am Kompressor angegebenen SCHALLLEISTUNG abzüglich 20 dB.

AUF JEDEN FALL

• Der Kompressor darf nur in geeigneter Umgebung (gute Belüfung und Umgebungsstemperaten von +5^ bis +40^ ) und niemals in der Höhe von Staub, Säuren, Dämpfen oder explosiven/entzündlichen Gasen eingesetzt werden.
• Zwischen dem Kompressor und dem Arbeitsbereich ist stets ein Abstand von mindestens 4 Metern einzuhalten.
  Eventuelle Verfärbungen auf der Kunststoffdeckung des Kompressors während Lackierungsvorgängen weisen auf einen zu geringen Abstand hin.
• Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frenzung geeignet ist und den gesetzlichen Vorschriften entspricht.
• Für Dreiphasenversionen den Stecker gemäß der ortlichen gesetzlichen Bestimmungen von einem Elektriker anschlieben参数en. Beim ersten Anlassen der Maschine überprüften, dass die Drehrrichtung korrekt ist und der vom Pfeil auf dem Forderer angezeigten Richtung entspricht (Abb. 1, die Luft muss zum Kopf des Kompressors geleitet werden).
• Für das Elektrokabel/Verlängerungskabel von maximal 5 m Lange und einem Kabelquerschnitt von mindestens 1,5 mm' verwenden.
• Von der Verwendung von Kabeln unterschiedlicher Länge und Kabelquerschnitts sowie von Adaptern und Vielfachsteckdosen abgeraten.
• Zum Abschalten des Kompressors ausschließlich den Schalter des Druckwächters verwenden.
  Den Kompressor ausschließlich am Haltegriff bewegen und verschiben.
• Für den Betrieb ist der Kompressor auf eine stabile und horizontale Unterlage zu setzen, damit eine ordnungsgemäß Schmierung gewährleistet (geschmierte Versionen).

AUF KEINEN FALL

• Den Luftstrahl niemals auf Personen, Tiere oder den eigenen richten (zum Schutz von durch den Strahl aufgewirbelten Fremdkörpmn Schutzbrille tragen).

• Den Strahl von Flüssigkeiten, die von an den Kompressor angeschlossenen Geräten gespritzt werden, niemals auf den Kompressor selbst richten.

• Das Gerät niemals mit bloßen Fuß oder mit nassen Handen und Fuß bedieten.

• Zum Ziehen des Steckers aus der Steckdose oder zum Versetzen des Kompressors an einen anderen Ort nimals am Versorgungskabelziehen.

• Das Gerät nimels im Freien lassen.

• Den Kompressor niemals transportieren, solange der Behälter unter Druck besteht.

• Am Behalter keine Schweiz- oder Mechanischen Arbeiten ausfuhren. Bei Schäden oder Korrosion ist er komplett auszuauschen.

• Der Kompressorarfniemals von Personen bedient werden, die in seinem Gebrauch nicht geschult sind. Kinder und Tiere vom Arbeitsbereich fernhalten.

• Das Gerät darf nicht von Personen (Kinder inbegriffen) mit beschränkten körperslichen, sensoriellen oder geistlichen Kapazitäten, oder ohne erworbene Erfahrung oder Kennnissen, benutzt werden, es sei davon, sie wurden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und oder über den Gebrauch des Gerätes informiert.

• Kinder muss beaufsichtigt und es muss sichergestellt werden, dass sie nicht mit dem Gerät speilen.

• Entzündliche Gegenstände oder Gegenstände aus Nylon und Stoff niemals in die Höhe und/oder auf den Kompressor legen.

• Die Maschine nemals mit entzündbaren Flüssigkeiten oder Lösungsmitteln reinigen. Zur Reinigung lediglich ein feuchtes Tuch verwenden. Der Stecker muss hierbei von der Steckdose abbezogen sein.
  Die Verwendung des Kompressors ist auf die Erzeugung von Drucklutt beschränkt. Die Maschine für keine andere Gasart verwenden.
• Die von dieser Maschine erzeugte Drucklauf dar auf ber nach besonderen Behandlungen nicht im pharmazeutischen, Nahrungsmittel- oder Kliniksektor verwendet werden und eignet sich nicht für das Befüllen von Tauchflaschen.

WAS SIE UNBEDINGT WISSEN SOLLTEN

• Dieser Kompressor wurde für einen Intervallbetrieb wie auf dem Schild der technischen Daten angegeben konstrukiert (S3-25 bedeutet z. B. 2,5 Minuten Betrieb und 7,5 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung schaltt sich die Wärmeschutzvorrichtung des Motors ein, die automatisch die Stromzufahr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltt sich der Motor automatisch wieder ein.
• Für ein leichteres Wiederanlassen der Maschine ist außer den angegebenen Vorgängen der Knopf des Druckwächters in abgeschalte Stellung und daraufhin erneut auf eingeschaltete Stellung zu bringen (Abb. 2-3-4).
• Bei einigen „V“-Versionen ist der Rücksetzungsschalter auf dem Klemmenkasten des Motors (Abb. 5) von Hand zu betäglich.
  Wird Bei den Dreiphasenversionen genugt es, den Knopf des Druckwachters manuell in eingeschaltete Stellung zu bringen (Abb. 3).
  Die Einphasenversionen sind mit einem Druckwächter ausgestattet, dessen Luftblassventil mit Schlussversprüng das Anlassen des Motors erreichtert. Der einige Sekunden dauernde Luftaustritt aus dem Ventil bei leerem Behalter ist davon normal.
• Alle Kompressoren verfügen über ein Sicherheitsventil, das bei Funktionstörungen des Druckwächters eingreift und damit die Sicherheit der Maschine gewährleistet.

Das Sicherheitsventil wurde eingebaut, um eine zu hohe Druckbeaufschlagung Körper Lufttanks zu vermeiden. Dieses Ventil ist werkseitig eingestellt und tritt erst in Funktion, wenn der Tankdruck这群 Wert erreicht. Versuchen Sie nicht diese Sicherheitsvorrichtung zu justieren oder zu entfernen.
Jegliche Änderungen an der Einstellung konnten ernsthafte Verletzungen verursachen. Sollte eine Reparatur oder Wartung an thisem Geräterforderlich sein, wenden Sie sichitte an eine autorisierte Werkstätte.

Die rote Markierung am Manometer bezieht sich auf den maximalen Betriebsdruck des Tanks. Sie bezieht sich nicht auf den eingestellten Druck.
Während der Montage eines Werkzeugs ist der Strom der austretenden Luft unbedingt zu unterbrechen.
- Die Verwendung der Druckluft für die vorgesehenen Zwecke (Aufpumpen, Druckluftwerkzeuge, Lackierung, Wäsche mit Reinigungsmitteln auf ausschließlich wassriger Basis usw.) erfordert die Kennnis und Befolgung der in den einzelnen Fällen geltenden Normen.
- Es ist zu überprüfen, ob der Luftverbrauch und der maximale Betriebsdruck des zu verwenden Drucklaufwerkzeugs und der Verbindungsrohe (mit dem Kompressor) mit dem am Druckregler eingestillten Druck und der vom Kompressor erzeugten Luftmenge übereinstimmen.
Zufuhrschlauche bei Drucken über 7 bar sollen mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestellt werden.

2. MONTAGE

Achtung!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

2.1 Montage des Ratsatzes

Sofern vorgesehen, muss der Radsatz wie aus Abbludding 15 ersichtlich montiert werden.

• Abb. 15a: Montage Räderset (Version A) - Montage: a, b, c
• Abb. 15b: Montage Räderset (Version B) - Montage: a, b, c
• Abb. 15c: Montage Räderset (Version C)

2.2 Montage der Stützfuße

Sofern vorgesehen, müssen die Gummifüsse wie aus Abbildung 16 ersichtlich montiert werden.

2.3 Montage des Transportgriffes (für die Modelle, wo dies vorgesehen ist)

Den Transportgriff wie aus Abbildung 17 gezeigt am Kompressor verschrauben.

2.4 Montage des Luftfilters (für die Modelle, wo dies vorgesehen ist)

Entfemen Sie den Transportstopfen mit einem Schraubenzieher oderähn. und schrauben Sie den Luftfilter am Gerat fest (Abb. 18).

2.5 Austausch des Öl-Verschlussstopfens (für die Modelle, wo dies vorgesehen ist)

Entfernen Sie mit einem Schraubenzieher den Transportdeckel der Öleinflüllöffnung und setzen Sie den beiliegenden Öl-Messstab in die Öleinflüllöffnung ein. (Abb. 19)

3. ANLASSEN UND GEBRAUCH

• Es ist die Übereinstimmung der Daten des Kennzeichenschildes Kompressors mit denen dervorhandenen elektrischen Anlage zu vergleichen; ein Spanningsunterschied von +/- 10 % gegenüber der Nominalst ist zulässig.
• Der Kompressor ist mit einer Netzeleitung mit Schutzkontaktstecker ausgerüstet. Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frenz geeignet ist und den gesetzlichen Vorschriften entspricht (Abb. 6) und kontrollieren, dass sich der Knopf des Druckwächters auf dem Kompressor in abgeschälleter Stellung „O" (OFF) befindet.
• Bei geschmierten Modellen den Ölstand mit dem Messstab am Deckel der Ölfūllöffnung (Abb. 7a-7b) oder durch das Sichtfenster (Abb. 7c)kontrollieren und eventuell auffüllen.
• Der Kompressor ist nun Funktionsbereit.
• Durch Betätigung des Schaiters auf dem Druckwächter (Abb. 3) wird der Kompressor in Betrieb gesetzt und pumpt Luft durch die Druckleitung in den Behälter.
• Bei Erreichen des oberen Eichwerts (vom Hersteller in der Prüeingestellt) halt der Kompressor an und lasst die überflüssige Luft im Kopf und in der Druckleitung über ein unter dem Druckwächter positioniertes Ventil ab. Durch diese Ablassen des Drucks aus dem Kopf wird das{nachste Anlassen der Maschine erreichtert. Durch die Verwendung von Luft setzt sich der Kompressor automatisch wieder in Betrieb, sobald der untere Eichwert erreicht wird (2 bar zwischen oberem und unterem Eichwert).
• Der Druck im Innern des Behalters kann am mitgelieferten Manometer abgelesen werden (Abb. 8).
• Der Kompressorbetrieb wird in diesen Automatikzyklus fortgesetzt, bis der Schalter des Druckwächters betätig wird.
• Soll der Kompressor erneul verwendel werden, so ist vor dem Anlassen eine Wartzeit von mindestens zehn Sekunden ab dem Zeitpunkt des Abschaltens einzuhalten.
• Alle Kompressoren sind mit einem Druckreduzierer ausgestattet. Durch Betätigten des Kugelgriffs (Ziehen nach oben und Drehen im Uhrzeigersinn zum Erhöhen des Drucks und gegen den Uhrzeigersinn zum Vermindern des Drucks, Abb. 9a) kann der Luftbruck für die optimale Verwendung der pneumatischen Werkzeuge reguliert werden. Ist der gewünschte Wert eingestellt, zum Sperren auf den Kugelgriff drücken (Abb. 9b). Bei einigen Versionen muss die unterliegende Zwinge bis zur Sperrung des Kugelgriffs zugeschaubt werden (Abb. 9c-9d).
• Der eingestellte Wert kann am Manometer angegeben.
• Es ist zu überprüfen, ob der Luftverbrauch und der maximale Betriebsdruck des zu verwendenden Pneumatikwerkzeugs mit dem am Druckregler eingestellt den Druck und der vom Kompressor erzeugten Luftmenge übereinstimmen.
• Nach Beendigung des Arbeitsvorgangs die Maschine ausschalten, Stecker des Stromkabels abziehen und den Behälter leeren (Abb. 10-11).

4. WICHTIGE INFORMATION!

Der Betreiber der Kompressoranlage ist persönlich davon verantwortlich ein formloses Protokollbuch zu führen. Dieses Protokollbuch soll folgenden enthalten:

Zusammenfassung der vorhandenen Bescheinigungen für den Kessel sowie die Dokumentation der notwendigen wiederkehrenden Prüfungen.

Den Betrieb des Druckbehalters ist in der Druckbehälterverordnung festgelegt.

Bei Druckluftbehältem der Gruppe III, die mehr als 200 I jedoch nicht mehr als 1000 I Druckliterprodukt haben (Inhalt ftr. x bar) ist gemäß Druckbehälter - Verordnung folgenden zu beachten:

• Der Druckluftbehälter ist, gemäß der Druckbehälterverordnung, am Aufstellungsourt durch einen Sachverständigen (z. B.TUV) zu prüfen. Mit einer Baumusterbescheinigung (ZUA) und Herstellererklärung über Baugleichheit mit Baumuster, ist die Prüfung am Aufstellungort / Ausrüstung durch einen Sachkundigen (z. B. Werksmonteur, od. Kundendienst-Servicefirmzulässig. Falls vorhando, befindet sich die ZUA - Nummer auf Typenschild des Gerätes, oder es liegt eine ZUA - Prübescheinigung bei.
• Wiederholungsprüfung (innere Prüfung) alle 5 Jahre durch einen Sachkundigen (z. B. Werksmonteur, od. Kundendienst-Servicefirma).
• Druckprüfung alle 10 Jahre durch einen Sachkundigen.
  (Z.B.Werksmonteur, od.Kundendienst-Servicefirma).
• Die beiliegende Bediunungsanleitung für den Druckbehälter ist sorgfällig zu lesen und zu beachten.
• Ansonsten gelten für Deutschland die Vorschriften Druckbehälterverordnung.

5. REINIGUNG UND WARTUNG

des VOR JEDER WARTUNGSHANDLUNG DEN STECKER ZIEHEN UND DEN BEHALTER VOLLSTÄNDIG LEEREN (ABB. 10-11).

Kontrolieren Sie den Anzug aller Schrauben, insbesondere die des Blockkopfes (Anzugsmoment 10 Nm = 1,02 kgm).

Die Kontrolle muss vor der Erstinbetriebnahme des Kompressors und nach dem ersten intensiven Einsatz durchgebung werden, um den korrekten Wert des Schliebigmoments wieder herzustellen, der durch die Wärmeausdehnung verändert wurde.

• Nach dem Lösen der eventuellen Schrauben der Schutzabdeckung je nach Arbeitsumgebung, auf jeder Fall aber jeweils nach 100 Betriebsstunden, den Ansaugfilter reinigen (Abb. 12a-12b). Falls erforderlich, den Filtereinsatz ersetzen (ein verstopter Filter führt zu geringerer Leistung, ein wirkungssloser Filter zu stärkerem Verschleiß des Kompressors).
• Bei geschmierten Modellen ist das Öl nach den ersten 100 Betriebsstunden und anschließend alle 300 Betriebsstunden zu wechseln (Abb. 13a-13b-13c). Den Ölstand regelmäß überprüufen. Mineralöl vom Typ SAE 40 verwenden. (Bei kalten Klimazonen wird SAE

(2023) empfohlen). Unterschiedliche Ölqualitäten auf keinigen Fall mischen. Beim Auftreten von farblichen Veränderungen (weillich = Wasser enthalten; dunkel = Überhützung) wird ein unverzüglichlicher Ölwechsel empfohlen.

• Das sich wegen der Luftfeuchtigkeit im Innern des Behalters bildende Kondenswasser (Abb. 11) regelmäßig (oder nach Abschluss des Arbeitsvorgangs, wenn dieser länger als eine Stunde dauert) ablassen. Hierdurch wird der Behalter vor Korrosion geschützt und seine Kapazität erhalten.
• Sowohl das Ablassöl (geschmierte Modelle) als auch das Kondenswasser sind aus Umweltschutzgründen und gemäß den geltenden gesetzlichen Bestimmungen fachgerecht zu entsorgn.

TABLELE 1 - WARTUNGSINTERVALLE

Funktion	nach den ersten 100 Stunden	alle 100 Stunden	alle 300 Stunden
Reinigung des Luftfilters und/oder Austausch des Filters		●
Ölwechsel (Nur für Modelle mit Schmierung)	●		●
Anziehen des Kopf-Laufrades	bei Inbetriebnahme und nach der ersten Betriebsstunde
Entleeren des Kondensatbehalters	regelmäßig und bei Betriebsende

Sicherheitsventil

Das Sicherheitsventil ist auf den hochstzulässigen Druck des Druckbehalters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig Funktioniert, sollte dies von Zeit zu Zeit betätig werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abblast. Anschließlich setzen Sie den Ring wieder los.

6. LAGERUNG

Achtung!

Ziehen Sie den Netzstecker, entlufen Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kappen, nur stehend aufbewahren!

7. ENTSORGUNG UND WIEDERVERWERTUNG

Der Kompressor und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führren Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Der Kompressor ist entsprechend der gültigen nationalen Gesetze zu entsorgen.

1. MÖGLICHE STÖRUNGEN UND ENTSPRECHENDE ABHILFEMASSNAHMENTS

Störung Ursache Maßnahme
Luftaustritt aus dem Ventil des Druckwächters bei Kompressor in Stillstand.	Rückhalteventil aufgrund von Verschleiß oder Verunreinigung auf dem Dichtungsanschlag Funktionstgostört.	Den Sechskantkopf des Rückhalleventils abschrauben, den Sitz und die Spezialgummielseibe reinigen (bei Verschleiß ersetzen). Wieder anbringen und sorgfällig anziehen (Abb. 14a-14b).
Leistungsverringerung. Häufige In-betriebnahmen. Niedrige Druckwerte.	Auf übermäßig Leistungsanforderungen oder eventuelle undichte Stellen in Verbindungen und/oder Leitungen überprüufen. Möglicherweise Ansaugfilter verstoptf.	Dichtungen der Anschlüsse ersetzen. Filter reinigen oder ersetzen.
Der Kompressor hält an und setzen nach einigen Minuten den Betrieb selbstständig wieder fort. Bei den V- und 3 HP-Versionen setzen er sich nicht wieder in Betrieb.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors.	Luftdurchlässe im Forderer reinigen. Raum lüften. Thermik neu einrichten. Bei den geschmierten und V-Modelen den Ölstand und die Qualität des Ölkontrollieren. Bei den V-Modelen die elektrische Spannung überprüufen.
Nach mehreren Versuchen der Inbetriebnahme hält der Kompressor an.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors (Abziehen des Steckers während des Betriebs, geringe Versorgungsspannung).	Den Ein-Aus-Schalter betätigten. Raum lüften. Einige Minuten abwarten, bis sich der Kompressor von selbst wieder in Betrieb setzen. Bei den V- und 3 HP-Versionen muss die Thermik neu eingerichteten werden. Eventuelle Veränderungen des Versorgungskabels entfernen.
Der Kompressor hält nicht an, und das Sicherheitsventil schreiben ein.	Funktionstörung des Kompressors oder Defekt des Druckwächters.	Stecker abziehen und Kundendienstelle kontaktieren.

Alle übrigen Maßnahmen müssen von berechtigten Kundendienstzentren sowie unter Verwendung von Originalersatzteilen ausgêhrt werden. Durch einen Eingriff in die Maschine kann die Sicherheit beeinträchtigt werden, und die entsprechende Garantie verliert in jeder Fall ihre Gültigkeit.

Garantie & Reparaturabwicklung

Bei mangelhafter Ware oder bei Bedarf von Ersatzteilen wenden Sie sichitte an das Vertriebsburo, bei dem Sie das Produkt gekauft haben.
