BEDIENUNGSANLEITUNG HD80A2939ES HAIER

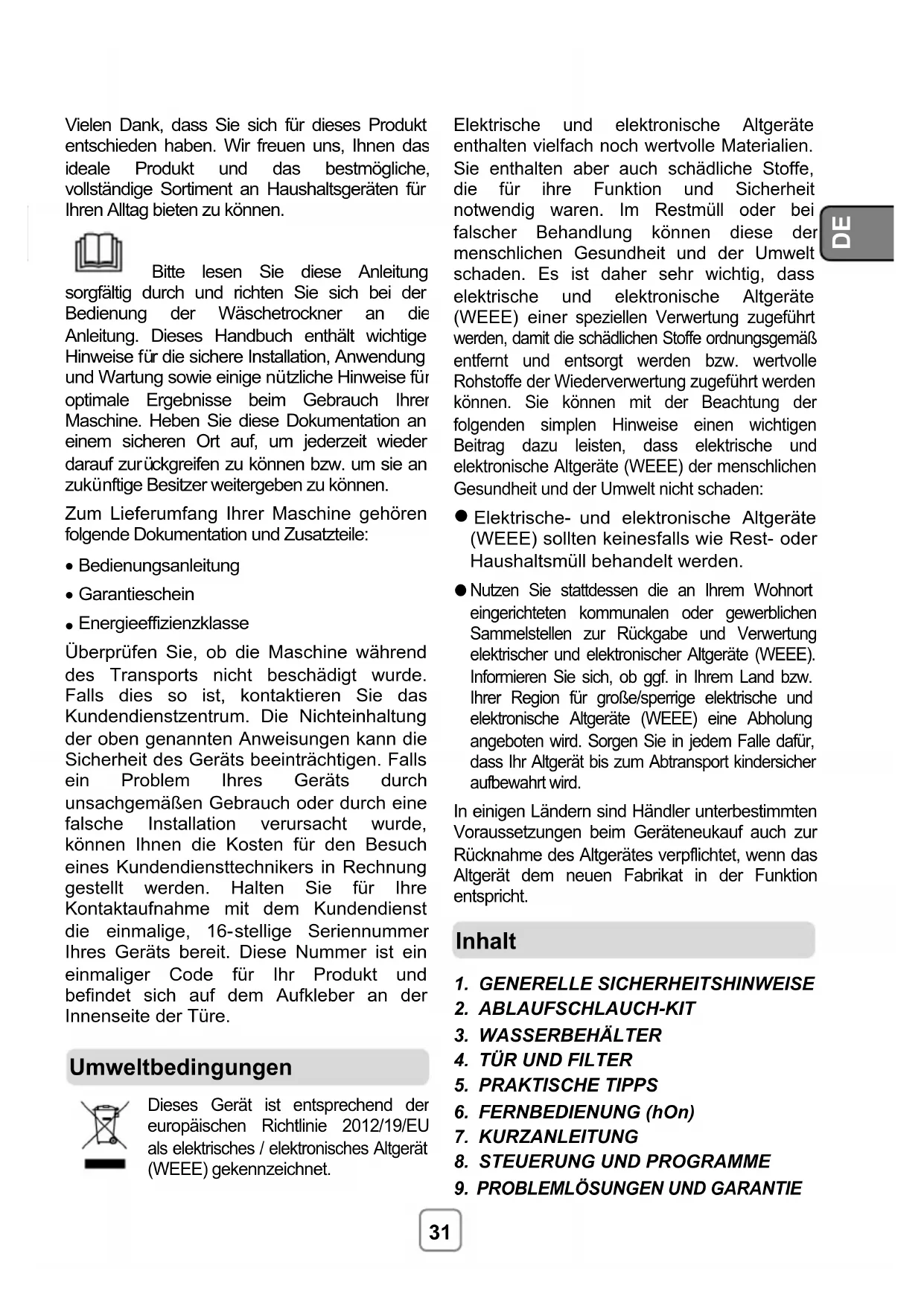

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Wir freuen uns, Ihnen das ideale Produkt und das bestmögliche, vollständige Sortiment an Haushaltsgeräten für Ihren Alltag bieten zu können.

Bitte lesen Sie diese Anleitung sorgfältig durch und richten Sie sich bei der Bedienung der Wäschetrockner an die Anleitung. Dieses Handbuch enthält wichtige Hinweise f

r die sichere Installation, Anwendung und Wartung sowie einige n ützliche Hinweise fü

optimale Ergebnisse beim Gebrauch Ihrer Maschine. Heben Sie diese Dokumentation an einem sicheren Ort auf, um jederzeit wieder darauf zur

ckgreifen zu können bzw. um sie an zuk ünftige Besitzer weitergeben zu können.

Zum Lieferumfang Ihrer Maschine gehören folgende Dokumentation und Zusatzteile:

Energieeffizienzklasse

Überprüfen Sie, ob die Maschine während des Transports nicht beschädigt wurde. Falls dies so ist, kontaktieren Sie das Kundendienstzentrum. Die Nichteinhaltung der oben genannten Anweisungen kann die Sicherheit des Geräts beeinträchtigen. Falls ein Problem Ihres Geräts durch unsachgemäßen Gebrauch oder durch eine falsche Installation verursacht wurde, können Ihnen die Kosten für den Besuch eines Kundendiensttechnikers in Rechnung gestellt werden. Halten Sie für Ihre Kontaktaufnahme mit dem Kundendienst die einmalige, 16- stellige Seriennummer Ihres Geräts bereit. Diese Nummer ist ein einmaliger Code für Ihr Produkt und befindet sich auf dem Aufkleber an der Innenseite der Türe.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU als elektrisches / elektronisches Altgerät (WEEE) gekennzeichnet.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Es ist daher sehr wichtig, dass elektrische und elektronische Altgeräte (WEEE) einer speziellen Verwertung zugeführt werden, damit die schädlichen Stoffe ordnungsgemäß entfernt und entsorgt werden bzw. wertvolle Rohstoffe der Wiederverwertung zugeführt werden können. Sie können mit der Beachtung der folgenden simplen Hinweise einen wichtigen Beitrag dazu leisten, dass elektrische und elektronische Altgeräte (WEEE) der menschlichen Gesundheit und der Umwelt nicht schaden:

Elektrische- und elektronische Altgeräte (WEEE) sollten keinesfalls wie Rest- oder Haushaltsmüll behandelt werden.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichteten kommunalen oder gewerblichen Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte (WEEE). Informieren Sie sich, ob ggf. in Ihrem Land bzw. Ihrer Region für große/sperrige elektrische und elektronische Altgeräte (WEEE) eine Abholung angeboten wird. Sorgen Sie in jedem Falle dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

In einigen Ländern sind Händler unterbestimmten Voraussetzungen beim Geräteneukauf auch zur Rücknahme des Altgerätes verpflichtet, wenn das Altgerät dem neuen Fabrikat in der Funktion entspricht.

GENERELLE SICHERHEITSHINWEISE

STEUERUNG UND PROGRAMME

Inhalt Umweltbedingungen32

SICHERHEITSHINWEISE Dieses Gerät ist ausschließlich für den Haushaltsgebrauch konzipiert bzw. für den haushaltsnahen Gebrauch, wie z.B: - Teeküchen für das Personal von Büros, Geschäften oder ähnlichen Arbeitsbereichen; - Ferienhäuser; - Gäste von Hotels, Motels und anderen Wohneinrichtungen; - Gäste von Apartments/ Ferienwohnungen, Bed and Breakfast Einrichtungen Eine andere Nutzung als die normale Haushaltsnutzung, wie z.B. gewerbliche oder professionelle Nutzung durch Fachpersonal, ist auch im Falle der oben erwähnten Einrichtungen ausgeschlossen. Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch gegenüber dem Hersteller verwirken. Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die durch eine nicht haushaltsnahe Nutzung hervorgerufen werden sollten (selbst wenn sie in einem Haushalt erfolgen), werden, so weit vom Gesetz ermöglicht, vom Hersteller nicht anerkannt.

Kinder unter 8 Jahren sowie Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Maschine sicher zu bedienen, dürfen die Maschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen, sich in der Nähe aufhalten oder das Gerät saubermachen. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nicht von Kindern ohne Einführung, ausgeführt werden.

Kinder sollten über das Gerät aufgeklärt werden, damit Sie nicht mit dem Gerät spielen.

Kinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe des Gerätes aufhalten oder spielen.

Diese Maschine dient als Haushaltsgerät ausschließlich zum Trocknen von Haushaltstextilien und Kleidungsstücken. Prüfen Sie vor dem Betrieb des Geräts, ob die Installations- und Gebrauchsanleitung richtig verstanden und beachtet wurde.

Berühren Sie das Gerät nicht mit feuchten oder nassen Händen oder Füßen. WARNUNG Zweckentfremdung des Trockners

kann zu Brandgefahr führen.33

Lehnen Sie sich nicht gegen die Tür, wenn Sie die Maschine beladen, und fassen Sie die Maschine nicht an der Tür, wenn Sie sie hochheben oder verschieben

Verwenden Sie die Maschine bei vermuteten Störungen nicht weiter. Den Trockner nicht einsetzen, wenn für die Reinigung Chemikalien verwendet wurden.

Fusseln und Flusen dürfen sich nicht auf dem Fußboden im Bereich um die Maschine ansammeln.

Ziehen Sie vor der Reinigung des Geräts immer den Netzstecker.

Die Trommel in dem Gerät kann sehr heiß werden. Lassen Sie den Trockner stets vollständig bis zum Ende der Abkühlphase laufen, bevor Sie die Wäsche herausnehmen. Der letzte Trockendurchgang erfolgt ohne Hitze (Abkühlen), um zu gewährleisten, dass die Wäschestücke am Ende eine Temperatur haben, die sie nicht schädigt.

WARNUNG Das Gerät soll möglichst stehend

transportiert werden. Bei Bedarf

kann es nur in die gezeigte Richtung geneigt werden.

Wenn das Gerät in eine andere

Lage transportiert wurde, warten

Sie mindestens 4 Stunden, bevor Sie es einschalten, damit

sich die Flü ssigkeit im Kompressor wieder stabilisieren

kann. Tun Sie es nicht, können

Schäden am Kompressor die Folge sein. WARNUNG Den Trockner niemals vor dem Ende ausschalten; anderenfalls die Wäschestücke schnell entnehmen und ausschlagen oder glattstreichen, damit die Hitze verfliegen kann. WARNUNG An der Stelle an der sich das Symbol für heiße Flächen

befindet, kann die Temperatur

während des Trocknerbetriebs

auf über 60°C steigen. WARNUNG Verwenden Sie das Produkt nicht,

wenn das Flusensieb nicht richtig

eingebaut oder beschädigt ist;

Flusen könnten Feuer fangen.34

Bitte das Gerät keinesfalls

einem Raum mit zu niedriger Raumtemperatur, außerhalb geschlossener Räume oder

Freien in Betrieb nehmen. Bei diesen Umgebungsbedingungen ist der ordnungsgemäße Betrieb des Gerätes nicht gewährleistet bzw. das Gerät könnte Schaden nehmen (Flüssigkeiten im Hydraulikkreislauf können zu zäh werden oder gar einfrieren und dadurch Bauteile wie Ventile oder Schläuche beschädigt werden). Die Raumtemperatur sollte immer im Bereich zwischen +5°C und + 35°C liegen. Im Temperaturbereich zwischen +2°C und +5°C könnte sich Kondenswasser am Gerät oder im Raum bilden. Wenn der Trockner auf einer Waschmaschine aufgestellt wird, muss zur Sicherung ein Stapel-Kit verwendet werden. Nicht jede Waschmaschine ist für diesen Zweck geeignet. Das Stapel-Kit ist beim Kundendienst erhältlich. Die Anweisungen für den Aufbau und eventuelle Befestigungs- vorrichtungen werden mit dem Stapel-Kit geliefert.

Stellen sie den Trockner AUF KEINEN FALL in der Nähe von Vorhängen oder Gardinen auf.

Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit entgegengesetzt zum Scharnier der Gerätetür angebrachten Scharnier aufgestellt werden, da sonst ein vollständiges Öffnen und Schließen der Gerätetür nicht oder nur eingeschränkt möglich wird.

Damit Ihre Sicherheit gewährleistet werden kann, muss das Gerät richtig installiert werden. Wenn Fragen oder Zweifel bezüglich der Installation bestehen, kontaktieren Sie den Kundendienst. Sobald sich die Maschine am endgültigen Ort befindet, sollten die Füße so eingestellt werden, dass die Maschine eben steht.

Die technischen Details (Versorgungsspannung und Leistungsaufnahme) sind auf dem Typenschild angegeben. Elektrische Anschlüsse und Sicherheitshinweise Installation35

Vergewissern Sie sich, dass die elektrische Anlage geerdet ist, alle geltenden Gesetze eingehalten werden und dass Ihre Steckdose mit dem Stecker des Gerätes kompatibel ist. Ansonsten holen Sie sich bitte qualifizierte professionelle Unterstützung.

Verwenden Sie keine Adapter, Mehrfachsteck dosen und/oder Verlängerungskabel. Der Stecker muss nach der Installation des Gerätes zugänglich sein.

Gerät erst nach abgeschlossener Installation in die Steckdose stecken und einschalten.

Sollte das Netzkabel beschädigt sein, so muss dieses vom Hersteller, einem seiner Servicetechniker oder von qualifizierten Personal ausgetauscht werden, um Risiken zu vermeiden.

In dem Raum, in dem sich der Trockner befindet, muss eine ausreichende Entlüftung vorhanden sein, um zu verhindern, dass Gase aus der Verbrennung anderer Brennstoffe, zum Beispiel offene Feuer, während des Trocknerbetriebs in den Raum gesogen werden.

Hinweis zur Aufstellung des Gerätes an Wänden oder in Nischen.

Zwischen Maschine und möglichen Blockierungen sollte ein mindestens 12 mm breiter Spalt sein. Der Luftein- und -auslass darf nicht blockiert werden. Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, dass die Unterseite oder Lufteinlässe am Gerät nicht blockiert werden. Achten Sie darauf, dass keine Gegenstände zwischen beiden Seitenteilen und der Rück-seite des Trockners herunterfallen und sich dort ansammeln, da hierdurch die Ansaug- und Abluftanschlüsse blockiert werden können. Entlüftung WARNUNG Das Gerät darf nicht mit einem externen Schaltgerät wie etwa einem Timer betrieben

werden oder an einen Stromkreis der regelmäßig ein- und ausgeschaltet wird angeschlossen werden.36 Die Abluft darf nicht in einen Kaminschacht geleitet werden, der für das Ableiten von Rauch aus der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Prüfen Sie in regelmäßigen Abständen, dass die Luftzirkulation im und um den Trockner nicht blockiert wird, und verhindern Sie, dass sich Staub und Flusen ansammeln.

Bitte alle Filter regelmäßig prüfen und ggf. reinigen.

Sehen Sie immer auf den Pflegeetiketten nach, ob das Material für das Trocknen geeignet ist. Weichspüler oder ähnliche Produkte sollten wie in der Gebrauchanleitung des Weichspülers angegeben verwendet werden.

Trocknen Sie keine ungewaschenen Gegenstände im Trockner. Textilien vor dem Einfüllen in den Trockner erst schleudern oder gründlich auswringen.

Füllen Sie KEINE tropfnassen Textilien in den Trockner.

KEINE Vorhänge aus Glasfasermaterial in die Maschine füllen. Kommen andere Textilien mit Glasfasern in Berührung, so kann dies zu Hautreizungen führen.

Gegenstände, die mit Substanzen wie Speiseöl, Azeton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachsen und Wachsentferner getränkt sind, sollten mit einer zusätzlichen Menge Waschpulver in heißem Wasser gewaschen werden, bevor sie im Trockner getrocknet werden. WARNUNG

Stoffe in der Maschine trocknen, die mit chemischen Reinigungs mitteln behandelt wurden.

WARNUNG Wenn Schaumgummimaterialien

heiß werden, können sie sich

unter bestimmten Bedingungen

plötzlich entzünden. Gegenstände

schaumstoff), Duschhauben, wasserab weisende Textilien,

mit Gummi verstärkte Produkte

sowie Kleidungsst ücke oder

Kissen mit Schaumstoffpolster

sind für den Wäschetrockner

NICHT GEEIGNET. Die Wäsche37

Entfernen Sie alle Gegenstände, wie Feuerzeuge und Streichhölzer aus Ihren Taschen. Feuerzeuge und Streichhölzer unbedingt aus den Taschen entfernen und AUF KEINEN FALL mit feuergefährlichen

Flüssigkeiten in der Nähe der Maschine hantieren.

Für die technischen Daten des Produktes schauen Sie bitte auf der Internetseite des Herstellers nach.38

WARNUNG Brandgefahr/Brennbares Material

Das Gerät enthält R290, ein umweltverträgliches Kühlgas, das brennbar ist. Halten Sie offenes Feuer und Zündquellen daher vom Gerät fern. Überprüfen Sie das Gerät auf sichtbare Beschädigungen. Betreiben Sie das Gerät nicht, wenn es beschädigt ist.

Kontaktieren Sie bei Problemen Ihren Fachhändler oder eins unserer Kundendienstzentren.

WARNUNG Sicherstellen, dass die Gehäuseöffnungen am Gerät und die Öffnungen der Einbauschränke, in die das Gerät (nur Einbaumodelle) eingebaut wurde, frei sind. WARNUNG Den Kühlkreislauf nicht beschädigen. Alle Reparaturen oder Eingriffe am Gerät müssen von einem autorisierten Kundendienst durchgeführt werden. Eine falsche Entsorgung des Geräts kann Brände verursachen und zu Umweltverschmutzungen führen. Entsorgen Sie das Gerät ordnungsgemäß, und achten Sie darauf, dass die Rohre und Leitungen mit der Kühlflüssigkeit nicht beschädigt werden.39

2. ABLAUFSCHLAUCH-KIT

Damit der Wasserbehälter nicht nach jedem Trockengang geleert werden muss, kann das Wasser direkt in ein Abwasserab- flussrohr geleitet werden. Das Wasserschutzgesetz verbietet die Ableitung in das Oberflächenwasser. Das Wasser- ablaufsystem sollte sich neben dem Wäschetrockner befinden. Das Kit besteht aus: 1 Schlauch und 1 Spund.

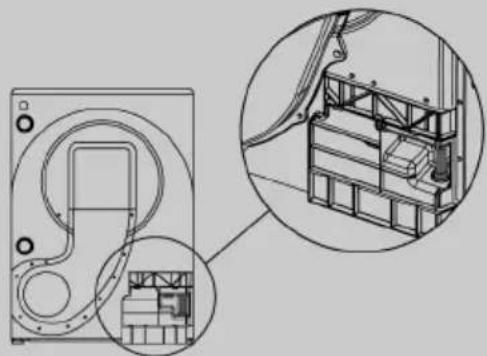

1. Das Wasserablaufsystem befindet sich

an der Rückseite der Maschine auf der unteren rechten Seite (Abbildung 2).

2. Den Schlauch (A) nach oben vom

Anschluss abziehen (B) (Abbildung 3).

3. Den abgezogenen Schlauch mit der

Kappe verschließen (C), die mit dem Kit geliefert wurde (Abbildung 4).

4. Den Schlauch mit dem Anschlussstück

verbinden (B) und auf einen festen Sitz prüfen (Abbildungen 5-6).

Sobald die Maschine auf vier Füßen steht, überprüfen Sie, ob der neue Schlauch nicht geknickt wird, wenn der Wäschetrockner in Position geschoben wird.

Montieren des Ablaufschlauchs Der Schlauch muss an einen Abfluss angeschlossen, der sich höchstens

cm über dem Boden des Trockners befindet (Abbildung 1).

WARNUNG Schalten Sie den Wäschetrockner aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie irgendwelche Arbeiten durchführen.40

Das während des Trocknungszyklus aus der Wäsche entfernte Wasser wird in einem Behälter gesammelt. Wenn der Behälter voll ist, weist Sie eine Kontrollleuchte darauf hin, dass er geleert werden MUSS (wir empfehlen jedoch, ihn nach jedem Trockengang auszuleeren).

Während des Betriebs kondensiert der Dampf zu Wasser und sammelt sich im Wasserbehälter. Leeren Sie den Wasser-behälter nach jedem Trockendurchgang aus.

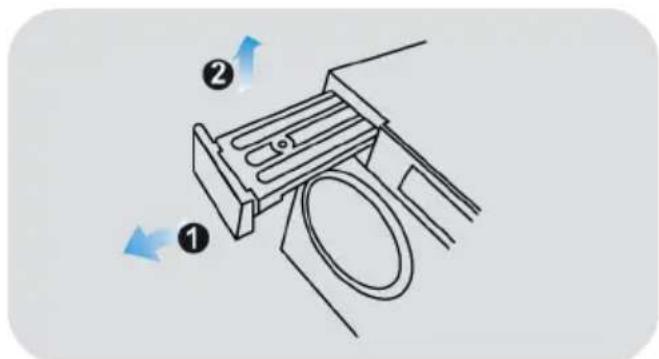

1. Ziehen Sie den Wasserbehälter aus seinem Gehäuse.

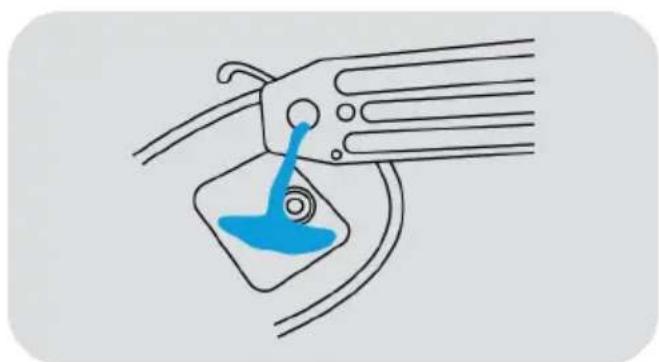

2. Leeren Sie den Wasserbehälter aus.

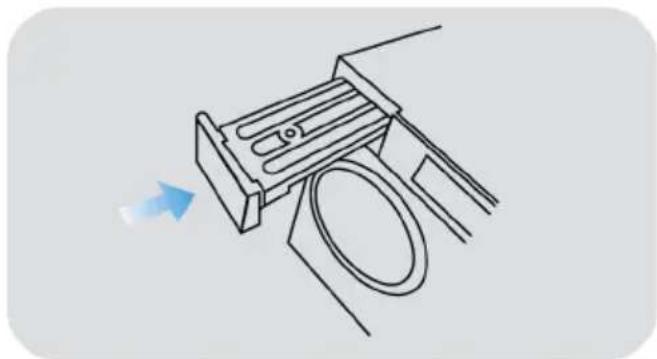

3. Setzen Sie den Wasserbehälter wieder in den Wäschetrockner ein.

ABLAUFSCHLAUCH-KIT Falls sich in der Nähe des Trockners ein Abfluss befindet, kann über das Ablaufschlauch- Kit auch ein dauerhafter Abfluss für das im Wasserbehälter gesammelte Wasser hergestellt werden. Dies bedeutet, dass Sie den Wasserbehälter nicht mehr ausleeren müssen. WARNUNG Verwenden Sie das Wasser nicht zum Trinken oder zur Lebensmittelverar-beitung. Ausleeren des Wasserbehälters Während der ersten Programme einer neuen Maschine sammelt sich nur sehr wenig Wasser an, da zunächst ein interner Behälter gefüllt wird.41

Die Tür über den Griff aufziehen. Um das Gerät zu starten, Tür schließen und die Starttaste drücken.

Anzeigeleuchte für die Reinigung der Flusensiebe und des Schwammfilters Die Anzeigeleuchte bleibt an und weist damit auf die Notwendigkeit der Reinigung des Flusensiebs hin. Der Blinkmodus signalisiert die Notwendigkeit der Reinigung des Schwammfilters.

Wenn die Wäsche nicht trocknet, prüfen Sie, ob die Filter verstopft sind.

Wenn Sie Filter unter Wasser reinigen, denken Sie daran, sie nachher abzutrocknen. WARNUNG Verwenden Sie den Wäschetrockner nicht ohne die Filter. Um die maximale Effektivität der Maschine zu erreichen, ist die Überprüfung der Sauberkeit aller Filter vor jedem Trocknungszyklus unerlässlich. Verstopfte Filter können die Trocknungsdauer erhöhen und das Gerät beschädigen, sodass es teuer gereinigt werden muss. Filter

WARNUNG Wenn der Trockner läuft, können Trommel und Tür SEHR HEISS werden. Tür42

1. Ziehen Sie die beiden Filter A und B

nacheinander wie in der Abbildung gezeigt nach oben heraus.

2. Öffnen Sie die Filter.

3. Entfernen Sie Fusseln aus beiden Filtern

vorsichtig mit den Fingerspitzen oder mit einer weichen Bürste, einem Tuch oder unter fließendem Wasser.

4. Schließen Sie beide Filter, indem Sie sie

wieder in die Tür einsetzen und dabei sicherstellen, dass sie richtig positioniert sind.

WARNUNG Flusensiebe vor jedem Durchgang reinigen.

WARNUNG Vergewissern Sie sich vor dem Wiedereinsetzen der Filter, dass sich keine Fusselreste im Inneren des Fachs befinden; wenn doch, entfernen Sie diese mit einem Staubsauger.

So reinigen Sie die Flusensiebe43

1. Entfernen Sie die Sockelabdeckung.

2. Drehen Sie den Griff gegen den

Uhrzeigersinn, und ziehen Sie die vordere Abdeckung ab.

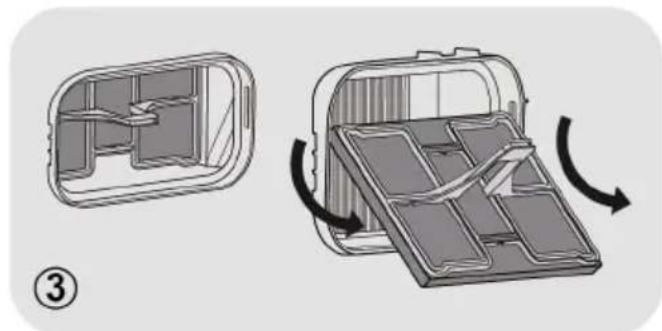

3. Nehmen Sie den Rahmen des

Schwammfilters vorsichtig heraus.

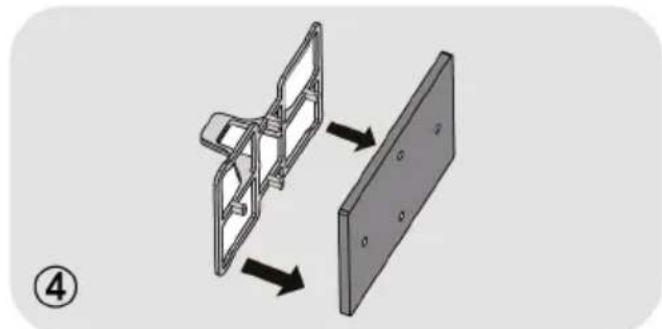

4. Nehmen Sie den Schwamm vorsichtig

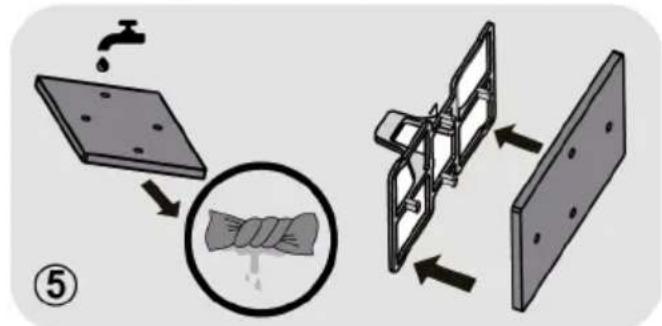

5. Waschen Sie den Schwamm unter

fließendem Wasser aus, sodass Staub und Flusen entfernt werden. Wringen Sie den Schwamm aus, und setzen Sie ihn vorsichtig wieder in den Rahmen ein.

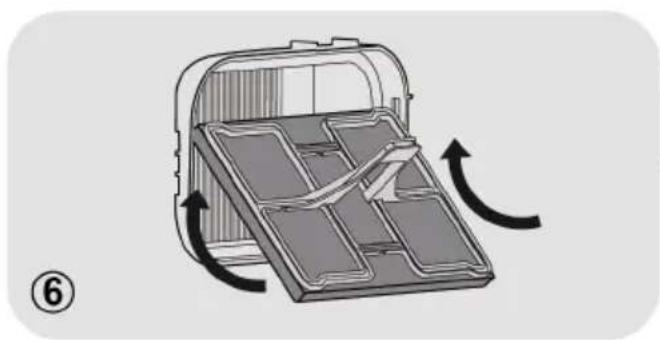

6. Setzen Sie den Rahmen des

Schwammfilters wieder ein, und achten Sie dabei darauf, dass er richtig sitzt.

7. Bringen Sie die vordere Abdeckung

wieder an und achten Sie dabei darauf, dass sie richtig sitzt. Drehen Sie den Griff im Uhrzeigersinn, um die Frontabdeckung zu verriegeln.

8. Bringen Sie die Sockelabdeckung wieder

an. WARNUNG Reinigen Sie den Schwammfilter alle sechs Monate oder wenn die Anzeigeleuchte der Filterreinigung blinkt. WARNUNG Die Lamellen hinter dem Rahmen des Schwammfilters nicht mit den Händen berühren, um Verletzungen zu vermeiden. So reinigen Sie den Schwammfilter44

Bevor Sie den Trockner das erste Mal benutzen: Lesen Sie die Gebrauchsanleitung bitte sorgfältig durch! Entfernen Sie alle in der Trommel befindlichen Gegenstände! Wischen Sie die Innenseiten der Trommel und Tür mit einem feuchten Tuch aus, um den beim Transport eventuell dort angesammelten Staub zu entfernen.

Vergewissern Sie sich anhand der Pflegeanleitungssymbole in jedem Wäschestück, dass die Wäsche, die Sie trocknen wollen, für eine Trocknung im Trockner geeignet ist. Überprüfen Sie, ob alle Verschlüsse zu und die Taschen entleert sind. Wenden Sie die Innenseiten der Textilien nach außen. Füllen Sie die Kleidungsstücke locker in die Trommel, so dass diese sich nicht verheddern.

Seide, Nylonstrümpfe, empfindliche Stickereien, Stoffe mit metallischen Verzierungen, Kleidungsstücke mit PVC oder Lederbesätzen.

Füllen Sie nur gründlich ausgewrungene oder geschleuderte Wäsche in den Trockner. Je trockener die Wäsche, desto kürzer ist die Trocknungszeit, was sich energiesparend auswirkt. IMMER Es ist wirtschaftlicher, IMMER die maximale Füllmenge zu trocknen. Kontrollieren Sie IMMER vor jedem Trocknungsvorgang, ob die Filter sauber sind. NIE Überschreiten Sie NIE die maximale Füllmenge, denn dies ist zeitaufwendig und Energieverschwendung. Füllen Sie AUF KEINEN FALL tropfnasse Kleidungsstücke in den Wäschetrockner; dies kann zu Schäden am Gerät führen.

Anhand der Pflegeanleitungssymbole Diese finden Sie am Kragen oder der Sauminnenseite:

Für Trockner geeignet.

Im Trockner bei hoher Temperatur.

Im Trockner nur bei geringer Temperatur.

Nicht für den Trockner geeignet.

Falls ein Wäschestück keine Pflegeanleitung hat, muss angenommen werden, dass es nicht für das Trocknen im Trockner geeignet ist. Nach Menge und Volumen Ist die Füllmenge größer als das Fassungs vermögen des Trockners, sortieren Sie die Wäsche nach Stoffdicke (trennen Sie z.B. Handtücher von dünner Unterwäsche). Sortieren Sie die Füllung folgendermaßen Energiesparen Während der letzten 15 Minuten wird die Wäsche immer mit kalter Luft getrocknet.

WARNUNG Trocknen Sie keine Produkte, die mit einer chemischen Reinigungs- flü ssigkeit behandelt wurden und keine Kleidungsstü cke aus Gummi (Gefahr eines Brandes oder einer Explosion). Nicht für den Trockner geeignet Vorbereitung der Textilien45

Nach Stoffart Baumwolle/Leinen: Handtücher, Baumwolljersey, Bett- und Tischwäsche.

Textilien aus Kunstfaser: Blusen, Hemden, Overalls, usw. aus Polyester oder Polyamid und auch Baumwoll/Synthetikgemische.

Flusensiebe nach jedem Trocknen reinigen. Bei Modellen, die mit einem Wasserauffangbehälter ausgestattet sind, sollte dieser nach jedem Trockengang geleert werden. Wischen Sie nach jeder Anwendungs- phase die Innenseite der Trommel aus und lassen Sie die Tür einige Zeit offen stehen, damit sie durch die Luftzirkulation getrocknet wird.

Reinigen Sie die Außenseite der Maschine und der Tür mit einem weichen Tuch. AUF KEINEN FALL Scheuerschwämme oder Scheuermittel benutzen. Wir empfehlen, dass Sie die Tür, die Türdichtung sowie das Geräteäußere nach jedem Gebrauch kurz mit einem feuchten Tuch reinigen.

WARNUNG Die Daten fü r die Elektrik finden Sie auf dem Typenschild auf der Vorderseite der Trocknertrommel (bei geöffneter Tür).

WARNUNG Schalten Sie diese Maschine vor dem Reinigen immer aus und ziehen Sie den Netzstecker heraus.

WARNUNG Trommel, Tü r und die Wäsche selbst können sehr heiß sein.

Reinigung des Trockners WARNUNG Überladen Sie die Trommel nicht, große Teile können, wenn sie nass sind, die maximal zulässige Wäscheladung ü berschreiten (zum Beispiel Schlafsäcke, Bettdecken).46

6. FERNBEDIENUNG (hOn)

Dieses Gerät ist mit WLAN-Technologie ausgestattet, so dass Sie es über eine App steuern können.

GERÄTEPAARUNG (AUF APP)

Laden Sie die hOn- App auf Ihr Gerät, indem Sie folgenden QR-Code scannen:

Oder gehen sie zu diesem Link:

Öffnen Sie die App, erstellen Sie das Benutzerprofil (oder loggen Sie sich ein, wenn es schon vorher erstellt wurde) und koppeln Sie das Gerät gemäß den Anweisungen auf dem Gerätedisplay.

ZUR AKTIVIERUNG DER FERNBEDIENUNG

Der Router sollte eingeschaltet und mit dem Internet verbunden sein.

Beladen Sie die Maschine und schließen Sie die Tür.

Drehen Sie den Programmwahlschalter auf Remote : das Bedienfeld deaktiviert.

Starten Sie den Trockengang über die App. Wenn der Trockengang beendet ist, schalten Sie die Maschine aus, indem Sie den Programmwahlschalter auf OFF (AUS) stellen.

ZUR DEAKTIVIERUNG DER FERNBEDIENUNG

Wenn der Modus FERNBEDIENUNG beendet werden soll, während die Maschine läuft, drehen Sie die Programmauswahl auf eine andere Position als Remote, ohne dabei über OFF (AUS) zu gehen . Das Display am Gerät lässt sich wieder bedienen.

Drehen Sie bei geschlossener Türe den Schalter auf Remote , um das Gerät wieder über die App zu bedienen. Wenn gerade ein Trockengang läuft, wird dieser fortgesetzt.

Bei geöffneter Tür ist die FERNBEDIENUNG deaktiviert. Um sie erneut zu aktivieren, schließen Sie die Türe, schalten Sie die Programmauswahl auf eine Position außer Remote und wählen Sie sie dann erneut aus. Ihr Wi-Fi zu Hause muss einen Frequenzbereich von 2.4 GHz haben. Sie können das Gerät nicht konfigurieren, wenn Ihr Heimnetzwerk auf 5-GHz eingestellt ist. Informieren Sie sich über alle WLAN- Funktionen im DEMO-Modus der App.

Die App ist für Geräte mit Android und iOS erhältlich, sowohl für Tablets als auch für Smartphones.47

1. Türe öffnen und Wäsche in die Trommel legen. Darauf achten, dass keine Wäschestücke das Schließen der Türe verhindern.

2. Türe vorsichtig zudrücken, bis es klickt.

3. Wählen Sie das gewünschte Trocknungsprogramm durch Drehen des Programmschalters.

4. Starttaste drücken. Der Trockner startet automatisch.

5. Wird die Türe während des Programms geöffnet, um die Wäsche zu überprüfen, muss das Programm erneut durch Drücken gestartet werden, nachdem die Türe wieder geschlossen ist. 6. Wenn sich das Programm dem Ende nähert, beginnt der Trockner mit der Abkühlphase, während dessen die Wäsche in kalter Luft gedreht und abgekühlt wird.

7. Wenn das Programm fertig ist, dreht sich

die Trommel abwechselnd in jede Richtung, damit die Wäsche weniger knittert. Dies geht so lange weiter, bis die Maschine ausgeschaltet oder die Türe geöffnet wird.

Leistungsaufnahme/Strom Amp-Sicherung/ Versorgungsspannung: Siehe Typenschild. Maximale Ladekapazität: siehe Energielabel. Energieklasse: siehe Energielabel.

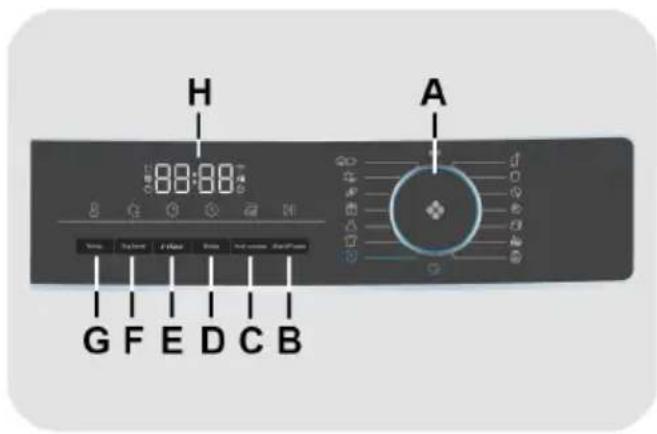

PROGRAMMWAHLSCHALTER mit AUS -Position

DISPLAY F+G KINDERSICHERUNG D+E

Technische Daten Die Türe während einem automatischen Programm nicht öffnen, damit die Wäsche richtig trocken wird.48

Durch Drehen des Programmwahl- schalters in beide Richtungen kann das gewünschte Trocknungsprogramm aus- gewählt werden. Um die Auswahl abzubrechen oder das Gerät auszuschalten, drehen Sie den Programmwahlschalter auf AUS (denken Sie daran, den Stecker des Geräts herauszuziehen).

Um das gewählte Programm mit den voreingestellten Parametern zu starten, drücken Sie START/PAUSE. Wenn das Programm läuft, zeigt das Display die noch verbleibende Zeit an.

Wenn Sie das gewählte Programm ändern möchten, drücken Sie die gewünschte Optionstaste und ändern Sie die Standardparameter. Drücken Sie dann die Taste START/PAUSE, um das Programm zu starten.

Warten Sie nach dem Einschalten des Geräts einige Sekunden, bis das Programm gestartet wird.

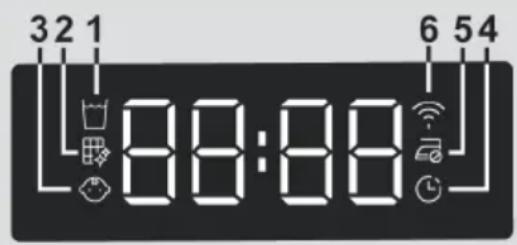

PROGRAMMDAUER Wenn ein Programm ausgewählt wird, zeigt das Display automatisch die Programmdauer an, die je nach den gewählten Optionen variieren kann. Sobald das Programm gestartet ist, werden Sie ständig über die verbleibende Zeit bis zum Ende des Trocknungsprogramms informiert.

Das Gerät, berechnet auf der Grundlage einer normalen Standardladung die Zeit bis zum Ende des gewählten Programms. Während des Programmlaufs korrigiert das Gerät dann entsprechend des Feuchtigkeitsgrads der Wäsche die verbleibende Zeit. PROGRAMMENDE Auf dem Display erscheint "END" und bleibt am Ende des Programms 2 Minuten lang fixiert. Danach schaltet sich das Gerät automatisch aus.

Halten Sie die Taste START/PAUSE circa 2 Sekunden lang gedrückt (die Anzeige der Restzeit blinkt, was bedeutet, dass die Maschine angehalten wurde). Drücken Sie erneut die Taste START/PAUSE, um das Programm ab dem Punkt neu zu starten, an dem es angehalten wurde. Der Programmwahlschalter muss nach dem Trocknen IMMER auf AUS gestellt werden, bevor ein neues Programm ausgewählt werden kann. Es können nur die mit dem ausgewählten Programm passenden Optionen ausgewählt werden.

Schließen Sie das Bullauge, BEVOR Sie die Taste START/PAUSE drücken.

PROGRAMMWAHLSCHALTER mit AUS-Position WARNUNG Berühren Sie nicht die Tasten beim Einstecken des Steckers, da die Maschine die Systeme in den ersten Sekunden kalibriert: Wenn Sie die Tasten berühren, kann die Maschine nicht richtig funktionieren. Ziehen Sie

in diesem Fall den Stecker erneut heraus und wiederholen Sie den Vorgang.49

ABBRECHEN DES EINGESTELLTEN

PROGRAMMS Um das Programm abzubrechen, müssen Sie das Gerät ausschalten. Fällt der Strom aus, während das Gerät in Betrieb ist, nimmt es das Programm ab dem Punkt wieder auf, an dem es unterbrochen wurde, sobald der Strom zurück ist und Sie die Taste START/PAUSE drücken.

Mithilfe der KNITTERFREI-Funktion kommen die Kleider mit weniger Falten aus dem Trockner. Die Trommel dreht sich nach dem Trocknen, um die Wäsche aufzulockern, sodass sie länger im Trockner bleiben kann, ohne zu zerknittern. Wenn das Trocknungs- programm beendet ist, leuchtet die Anzeige auf, wenn zuvor "KNITTERFREI" ausgewählt wurde. Bei kaltem Trocknen dreht sich die Trommel noch sechs Stunden weiter. Um die Bewegungen zu stoppen, stellen Sie den Programmwahlschalter auf AUS. Diese Funktion ist vor allem dann nützlich, wenn die Wäsche nicht sofort aus dem Trockner genommen werden kann.

Mit dieser Taste kann der Start des Programms von 1 Stunde bis zu 12 Stunden in 1-Stunden-Schritten verzögert werden. Die ausgewählte Verzögerung wird im Display angezeigt. Nach dem Drücken der Taste START/ PAUSE wird die Zeit von Minute zu Minute abnehmend angezeigt.

Diese Funktion ermöglicht es dem Benutzer, die Programmdauer an seine persönlichen Bedürfnisse anzupassen (kann nur bei einigen Programmen verwendet werden, wie in der Tabelle der Programme angegeben). Durch jedes weitere Drücken wird die Programmdauer in 10-Minuten-Schritten erhöht. Ist diese Auswahl getroffen und soll die automatische Trocknungsfunktion wieder zurückgesetzt werden, muss der Trockner ausgeschaltet werden.

Mit dieser Taste können Sie den gewünschten Trockengrad einstellen. Auf dem Display erscheint die folgende Anzeige:

Bügeltrocken: Die Wäsche ist noch leicht feucht, was das Bügeln erleichtert.

Bereit zum Anziehen: Die Kleidung zum Aufhängen bereit machen.

Schranktrocken: Die Wäsche kann direkt in den Schrank gelegt werden.

Mit dieser Taste kann die Trocknungs- temperatur an die persönlichen Bedürfnisse und Anforderungen angepasst werden. Es gibt 3 Stufen und die entsprechende Anzeige ist unten dargestellt:

Durch gleichzeitiges 3 Sekunden langes Drücken der Tasten "F" und "G" können Sie die Tasten des Geräts sperren. Auf diese Weise können Sie vermeiden, dass versehentliche oder ungewollte Ände- KINDERSICHERUNG

I-TIME-Taste Wenn das Bullauge nach einem verzögerten Start geöffnet wird, drücken Sie nach dem Schließen erneut "Start"

damit der Timer wieder angeht. Taste ZEITVORWAHL Taste KNITTERFREI50 rungen vorgenommen werden, wenn während eines Programms versehentlich eine Taste auf dem Display gedrückt wird. Die Tastensperre kann einfach durch erneutes gleichzeitiges Drücken der beiden Tasten aufgehoben werden.

Wird das Bullauge mit aktivierter KINDERSICHERUNG geöffnet, hält das Programm zwar an, aber die Sperre bleibt weiterhin aktiviert. Um den Trocken- vorgang neu zu starten, muss zunächst die Sperre aufgehoben werden und die Taste START/PAUSE erneut gedrückt werden.

Die KINDERSICHERUNG kann zu jeder Zeit während des Trockenvorgangs geändert werden.

Der Summer ist so konzipiert, dass er den Benutzer mit einem Ton warnt. Er ist standardmäßig deaktiviert. Um die Summerfunktion zu aktivieren, drücken Sie gleichzeitig die Tasten

ca. 3 Sekunden lang.

Die Summerfunktion kann einfach durch erneutes gleichzeitiges Drücken der beiden Tasten aufgehoben werden.

Das Display zeigt die verbleibende Zeit bis zum Ende des Trockenvorgangs, die verschobene Zeit bei einem verzögerten Start und andere Benachrichtigungen an.

ANZEIGELEUCHTE FÜR EINEN LEEREN

Sie leuchtet auf, um daran zu erinnern, dass der Wassertank geleert werden muss.

2) FLUSENSIEBE UND SCHWAMMFILTER

ANZEIGELEUCHTE FÜR DIE REINIGUNG

Sie leuchtet auf, um daran zu erinnern, dass die Filter vor der Verwendung des Geräts gereinigt werden müssen: Die Anzeigeleuchte bleibt an und weist damit auf die Notwendigkeit der Reinigung des Flusensiebs hin. Der Blinkmodus signalisiert die Notwendigkeit der Reinigung des Schwammfilters.

3) ANZEIGELEUCHTE FÜR DIE

KINDERSICHERUNG Die Anzeigeleuchte zeigt an, dass die Tasten gesperrt sind.

4) ANZEIGELEUCHTE FÜR DIE

VERZÖGERUNG Die Kontrollleuchte zeigt die Auswahl der entsprechenden Option an.

5) ANZEIGELEUCHTE FÜR KNITTER-

FREI Die Anzeigeleuchte zeigt die Auswahl der entsprechenden Option an.

6) ANZEIGELEUCHTE FÜR DAS WLAN

Bei Modellen, die mit WLAN ausgestattet sind, zeigt sie den Status der Verbindung an. Dieser könnte Folgendes sein: - FEST LEUCHTEND: Die Fernbedienung ist aktiviert.

LANGSAMES BLINKEN : Die Fernbedienung ist deaktiviert. Leeren Sie den Wasserbehälter nach jedem Trocknungsprogramm aus. DISPLAY

BLINKEN, DANN AUS (wiederholt): Das Gerät kann sich nicht mit dem heimischen WLAN-Netzwerk verbinden oder wurde noch nicht mit der App verknüpft. - DREI MAL LANGSAMES BLINKEN, DANN 2 SEKUNDEN LANG AUS: Zurücksetzen des WLAN- Netzwerks (während der Verbindung mit der App).

- 1 SEKUNDE LANG AN, DANN 3

SEKUNDEN LANG AUS: Die Tür ist offen. Die Fernbedienung kann nicht aktiviert werden.

Das Standardprogramm BAUMWOLLE TROCKNEN ( ) ist das sparsamste im Energieverbrauch und am besten zum Trocknen normal nasser Baumwollwäsche geeignet. Maximales Trockengewicht Baumwolle Angegebenes Höchstgewicht Synthetik Max. 4 kg

EN 61121 - Zu verwendendes Programm:

STANDARDTROCKEN BAUMWOLLE (BAUMWOLLE - Bereit zum Anziehen) - MANGELTROCKEN BAUMWOLLE (BAUMWOLLE - Bügeltrocken) - PFLEGELEICHT (SYNTHETIK - Bereit zum Anziehen)

WARNUNG Lassen Sie das Kondenswasser extern ablaufen, indem Sie den Ablaufschlauch (gemäß der Anleitung im entsprechenden Kapitel) beim Trocknen einer vollen Waschladung im Programm für Baumwolle anschließen.

WARNUNG Die tatsächliche Dauer des Trockenvorgangs hängt davon ab, wie nass die Wäsche nach dem Schleudern

ist, um welche Textilien es sich handelt

und wie schwer die Waschladung ist. Ferner tragen die Sauberkeit der Filter und die Umgebungstemperatur zur Programmdauer bei. WARNUNG Reinigen Sie den Schwammfilter alle sechs Monate oder wenn die Anzeigeleuchte der Filterreinigung blinkt. WARNUNG Flusensiebe vor jedem Durchgang reinigen.

Information für Prüflabor Anleitung zum Trocknen52

TROCKNUNGSZEIT AUSWAHL-OPTIONEN

• EN 61121 Testprogrammeinstellung, wir empfehlen, das Kondenswasser abzulassen. Extern durch den Ablaufschlauch, wenn Sie eine volle Ladung mit dem Programm Baumwolle trocknen (Bereit zum Anziehen). Dadurch wird vermieden, dass der Wassertank während des Programms geleert werden muss. Tabelle der Programme53

Der Trockner hat unterschiedliche Programme für verschiedene Textilien und Farben, die jeden Trocknungsbedarf erfüllen (siehe Programmtabelle).

Diesen Punkt müssen Sie auswählen, wenn Sie die Fernsteuerung via WLAN über die App ein

/ausschalten möchten. In diesem Fall wird der Trockengang über die App gestartet. Mehr dazu im Abschnitt FERNBEDIENUNG (hOn)

Das Programm für schwere Decken ist das neue exklusive Programm, das seine Trocknungstechnologie an die maximale Waschladung anpassen kann.

Besonders für verschiedene Arten von Stoffen. Die Benutzer können die Trocknungszeit selbst bestimmen.

Kleidungsstücke aus Wolle: Mit dem Programm kann bis zu 1 kg Wäsche (ca. 3 Pullover) getrocknet werden. Kleidungsstücke vor dem Trocknen auf links drehen. Aufgrund der beim Schleudergang gewählten Drehzahl und der Dicke der Wäschestücke kann die Zeitdauer variieren. Nach dem Programmende können die Kleidungsstücke angezogen werden. Wenn der Stoff dicker ist, können sie an den Bündchen noch feucht sein; dann sollten sie auf der Leine zu Ende getrocknet werden. Die Wäsche sollte nach Programmende direkt aus dem Trockner genommen werden.

Achtung: Das Einlaufen und Verfilzen von Wäschestücken aus Wolle kann nicht rückgängig gemacht werden; trocknen Sie daher nur Wäsche mit dem Symbol für "trocknergeeignet". Dieses Programm ist nicht für Kleidung aus Polyacryl geeignet.

Das perfekte Programm für Bettdecken, das dank spezifischer Trommelbewegungen die

Verwicklungen und Falten in der Bettwäsche minimiert.

Ein neues, innovatives Programm, das unterschiedliche Textilien in der gleichen Zeit trocknet.

Dieses Programm pflegt technische Textilien für Sport und Freizeit: Die Maschine trocknet mit besonderer Sorgfalt, um ein Einlaufen und Ausleiern elastischer Fasern zu verhindern.

-Refresh Mit diesem Programm können verschiedene Textilien (Baumwolle und Synthetik) zusammen in der Maschine schonend behandelt werden, Ihre Kleidungsstücke aufgefrischt und die Gerüche entfernt werden, damit Ihre Kleidungsstücke wie neu duften.

Ein Programm mit BAF

Zertifikat, das speziell für die Abtötung von Bakterien, Milben und Viren auf Kleidung mit hoher Temperatur entwickelt wurde. Mit diesem Programm werden die von Ihnen benötigten Kleidungsstücke schnell aufgefrischt und es wird somit ein guter Kompromiss zwischen Dauer und Trocknungsleistung gewährleistet.

Ein spezielles Programm für Babykleidung und Unterwäsche, die bei hohen Temperaturen sterilisiert werden müssen.

Zum Trocknen von synthetischen Textilien,

die eine besondere Pflege erfordern

-Shirt Dies ist ein spezielles Programm zum Trocknen von Hemden, das mit gezielten Trommelbewegungen zerknitterte Wäsche glättet. Die Wäsche sollte sofort nach Programmende herausgenommen werden.

Zum Trocknen von empfindlichen Textilien,

die eine besondere Pflege erfordern.

Beschreibung der Programme54 Express 30' Ein nur 30 Minuten dauerndes Programm, mit dem die Wäsche schnell fertig wird. Perfekt geeignet, um die Restfeuchtigkeit aus kleine, leichte Waschladungen aus Synthetik oder Baumwollkleidung zu entfernen.

Das Baumwollprogramm (Bereit zum Anziehen) ist das effizienteste Programm für einen niedrigen Energieverbrauch. Geeignet für Baumwollkleidung und - mäntel. Die Werte auf dem Energieetikett basieren auf diesem Programm.55

Fehler, die Sie selbst beheben können Prüfen Sie alle Punkte in der folgenden Checkliste, bevor Sie sich an den Service wenden. Sollte die Maschine funktionstüchtig sein oder unsachgemäß installiert oder verwendet worden sein, wird Ihnen der Besuch des Kundendien sttechnikers in Rechnung gestellt. Wenn das Problem weiterhin besteht, nachdem Sie die Checkliste durchgegangen sind, wenden Sie sich bitte an den Service, der Ihnen evtl. telefonisch weiterhelfen kann. Die Restzeitanzeige auf dem Display könnte sich während des Trocknungsgangs ändern. Die Restzeit wird kontinuierlich während der Trocknung überprüft und die Zeit wird angepasst, um eine bestmögliche Schätzung der Restdauer zu geben. Es ist daher ganz normal, dass die angezeigte Restzeit sich vergrößern oder verkleinern kann. Die Trocknungszeit ist zu lang/die Textilien sind nicht trocken genug…

Haben Sie die richtige Trocknungszeit/das richtige Programm gewählt? Waren die Textilien zu nass? Wurden die Textilien sorgfältig ausgewrungen oder eschleudert? Müssen die Flusensiebe gereinigt werden?

Muss der Schwammfilter gereinigt werden?

Ist der Trockner überladen?

Sind die Luftansaug- und Abluftanschlüsse sowie die Fläche unter dem Sockel des Trockners frei? Der Trockner funktioniert nicht…

Ist der elektrische Netzanschluss für den Trockner in Ordnung? Kontrollieren Sie diesen mit einem anderen Gerät, wie z.B. einer Tischlampe. Befindet sich der Stecker korrekt in der Steckdose? Gibt es einen Stromausfall? Ist die Sicherung herausgesprungen? Ist die Tür richtig geschlossen?

Ist der Trockner sowohl am Netzanschluss als auch an der Maschine angestellt? Ist die Trocknungszeit oder das Programm gewählt worden? Ist die Maschine nach dem Türöffnen wieder angestellt worden? Hat der Trockner den Betrieb eingestellt, weil der Kondenswasser-Behälter voll ist und entleert werden muss?

Der Trockner ist zu laut…

Schalten Sie den Trockner aus und wenden Sie sich an den Service.

Die Anzeigeleuchte für die Filterreinigung leuchtet... Müssen die Flusensiebe oder der Schwammfilter gereinigt werden? Die Anzeige Wasserbehälter leuchtet…

Muss der Kondenswasser-Behälter geleert werden?

Sollten trotz obengenannter Kontrollen weiterhin Störungen bei Ihrem Trockner auftreten, wenden Sie sich bitte an den Service, der Sie beraten kann. Der Kunden dienst kann Sie möglicherweise telefonisch beraten oder mit Ihnen einen geeigneten Termin für einem Techniker im Rahmen der Garantie vereinbaren. Ihnen wird jedoch eventuell eine Gebühr berechnet, wenn sich herausstellt, dass Ihre Maschine:

funktionsfähig ist. Nicht gemäß der Installationsanweisung installiert worden ist. unsachgemäß benutzt wurde. Kundendienst Mögliche Ursache/Fehler...56

Verwenden Sie immer Original-Ersatzteile, die Sie direkt beim Service erhalten.

Wenden Sie sich für Wartungs und Reparaturarbeiten an Ihren Servicetechniker.

Mit der Anbringung des -Zeichens am Gerät zeigen wir an, dass wir sämtliche für dieses Produkt geltenden und notwendigen europäischen Sicherheits-, Gesundheits- und Umweltstandards einhalten und hierfür haftbar sind.

Ziehen Sie den Stecker aus der Steckdose, zerschneiden Sie das Netzkabel und werfen Sie Netzkabel und Netzstecker getrennt in den Müll, bevor Sie Ihren alten Trockner entsorgen. Zerstören Sie Scharniere und die Türverriegelung, damit sich Kinder nicht versehentlich in der Maschine einsperren können.

Wir schließen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.

Garantie Die Garantiezeit des Gerätes entspricht den jeweiligen gesetzlichen Vorschriften. Nähere Angaben zu Art und Umfang der Garantiebedingungen finden Sie im Garantieheft. Bitte das Original der Kaufrechnung für die Garantieersatzansprüche aufbewahren, um diese im Bedarfsfall unserem Werkskundendienst vorzulegen. Ohne diese Nachweise können wir und unser Werkskundendienst den Anspruch nicht anerkennen. Technischer Kundendienst ErsatzteileHaie, FREN User manual Heat Pump Tumble Dryer HD80-A2939E-S HD90-A2939E-S HD90-A2939RE-S HD100-A2939E-S60
