Produkttyp	Wärmepumpentrockner
Modell	HD70-D357TU1
Marke	Haier
Nennkapazität	7 kg (ca.)

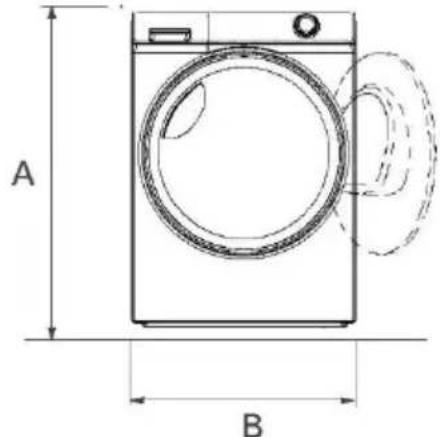

Abmessungen (H × B × T)	845 × 595 × 593 mm (ca.)
Gewicht	ca. 40 kg
Spannung / Frequenz	220‑240 V ~ 50 Hz
Stromaufnahme	3,5 A
Leistungsaufnahme	630–650 W
Kältemittel	R290, 125 g
Programme	14 Trockenprogramme (Eco, Baumwolle, Schontrocknen, Synthetik, Bettdecke, Wolle, Hemden, Timer, Express 30 Min., Handtücher, i‑Refresh, Hygiene, Sportkleidung, Mix, SmartAI)
Trockengradstufen	Bügeltrocken, Bereit zum Tragen, Schranktrocken
Temperaturstufen	Hoch, Mittel, Niedrig, Kühle Luft
Zusatzfunktionen	Knitterschutz, Bügelerinnerung, i‑Time, Verzögerung (1–12 h), Kindersicherung, App‑Steuerung (hOn)
Filterreinigung	Flusensieb und Kondensatorfilter nach jedem Zyklus reinigen
Wasserbehälter	Leeren nach jedem Zyklus; optionaler Ablaufschlauch für automatische Entleerung
WLAN	2,4 GHz (802.11b/g/n), Bluetooth 4.2
Bedienung	Drehknopf und Touch-Tasten, hOn‑App

Häufig gestellte Fragen - HD70-D357TU1 HAIER

Wie reinige ich das Flusensieb und den Kondensatorfilter?

Öffnen Sie die Tür, ziehen Sie das Flusensieb aus dem vorderen Kanal und öffnen Sie es. Entfernen Sie die Flusen. Reinigen Sie den Kondensatorfilter, indem Sie ihn aus dem Luftkanal ziehen, den Schwammfilter abnehmen und säubern. Setzen Sie alles wieder ein. Nach jedem Trockengang reinigen.

Was bedeutet der Fehlercode F2?

F2 weist auf einen Ausfall der Ablasspumpe oder des Wasserstandsschalters hin. Wenden Sie sich an den Kundendienst.

Kann ich Weichspüler verwenden?

Nein, Weichspüler ist nicht nötig, da die Wäsche im Trockner von Natur aus weich wird. Verwenden Sie keinen Weichspüler beim Waschen, wenn Sie den Trockner nutzen.

Wie verbinde ich den Trockner mit der hOn‑App?

Stellen Sie sicher, dass Ihr Smartphone mit einem 2,4‑GHz‑WLAN verbunden ist. Laden Sie die hOn‑App herunter, erstellen Sie ein Profil, tippen Sie auf „Gerät hinzufügen“ und folgen Sie den Anweisungen. Am Trockner drücken Sie kurz die Taste „APP‑Bedienung“.

Wie leere ich den Wasserbehälter?

Ziehen Sie den Wasserbehälter aus dem Gehäuse (oben links), entleeren Sie ihn und setzen Sie ihn wieder ein. Nach jedem Trockengang leeren.

Welches Programm ist am sparsamsten?

Das Eco‑Programm ist das energieeffizienteste. Es trocknet bei reduzierter Temperatur und längerer Laufzeit. Maximale Beladung für Eco: 7 kg.

Wie aktiviere ich die Kindersicherung?

Drücken Sie im laufenden Betrieb gleichzeitig die Tasten „Trockengrad“ und „Verzögerung“ für 3 Sekunden. Zur Deaktivierung wiederholen. Im Display erscheint „cLoK“.

Wie stelle ich den Startzeitvorwahl (Delay) ein?

Wählen Sie ein Programm, drücken Sie die Taste „Verzögerung“ und stellen Sie mit der i‑Time‑Taste die gewünschte Verzögerung (1–12 Stunden) ein. Bestätigen Sie mit Start/Pause.

Was ist die i‑Time‑Funktion?

Mit i‑Time können Sie bei Programmen mit Zeitvorwahl die Trockenzeit individuell einstellen (z. B. 30 Minuten). Halten Sie die Taste i‑Time 3 Sekunden gedrückt, um die Zeit zu erhöhen.

Was tun, wenn der Trockner nicht startet?

Überprüfen Sie: Stromversorgung (Stecker, Sicherung), Tür geschlossen, Wasserbehälter nicht voll, Programm gewählt und Gerät eingeschaltet. Prüfen Sie auch, ob die Kindersicherung aktiviert ist.

BEDIENUNGSANLEITUNG HD70-D357TU1 HAIER

Benutzerhandbuch Wärmepumpentrockner

HD80-D357U1

HD80-D357GU1

HD90-D357BU1

HD100-D357BU1

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden. Die Anleitung enthält wichtige Informationen, die Ihnen bei der sicheren und ordnungsgemäßen Installation sowie bei der täglichen Verwendung und Wartung helfen sollen.

Bewahren Sie dieses Handbuch an einem geeigneten Ort auf, damit Sie jederzeit darin nachlesen können, wie Sie das Gerät sicher und ordnungsgemäß verwenden.

Sicherheitshinweis

WARNUNG! – Wichtige Sicherheitsinformationen

Allgemeine Informationen und Tipps

Informationen zur Umwelt

Diese Kennzeichnung auf dem Produkt, dem Zubehör oder der Literatur weist darauf hin, dass das Produkt und sein elektronisches Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Nutzungsdauer nicht mit dem Hausmüll entsorgt werden dürfen.

Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, trennen Sie diese Gegenstände bitte von anderen Abfällen und recyceln Sie sie verantwortungsbewusst, um d nachhaltige Wiederverwendung von Materialressourcen zu fördern.

Benutzer in privaten Haushalten sollten sich entweder an den Händler wenden, bei dem sie dieses Produkt gekauft haben, oder an ihre örtliche Behörde, um zu erfahren, wo und wie sie diese Gegenstände einem umweltgerechten Recycling zuführen können. Geschäftskunden sollten sich an ihren Lieferanten wenden und die Bedingungen des Kaufvertrags überprüfen.

Dieses Produkt und sein elektronisches Zubehör dürfen nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

WARNUNG!

Dieses Gerät ist mit R290 gefüllt. Entflammbares Material, Brandgefahr.

WARNUNG: Achten Sie darauf, dass die Lüftungsöffnungen im Gerätegehäuse oder in der integrierten Konstruktion nicht verdeckt werden.

WARNUNG: Der Kältemittelkreislauf darf nicht beschädigt werden.

WARNUNG!

Es besteht Verletzungs- und Erstickungsgefahr!

Um die Sicherheit bei der Entsorgung eines alten Wäschetrockners zu gewährleisten, ziehen Sie d Netzstecker aus der Steckdose, schneiden Sie das Netzkabel ab und vernichten Sie es zusammen mit dem Stecker. Brechen Sie die Türscharniere oder das Türschloss ab, um zu verhindern, dass s Kinder im Gerät einschließen.

WARNUNG!

Das Gerät darf nicht über ein externes Schaltgerät, wie z. B. eine Zeitschaltuhr, mit Strom versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig von einem Versorgungsunternehmen ein- und ausgeschaltet wird.

DE

Inhalt

1 - Sicherheitsinformationen....4
2 - Bilder vom Einbau 7
3 - Bestimmungsgemäße Verwendung....8
4 - Beschreibung des Produkts 9
5 - Bedienfeld....10
6 - Programme 15
7 - Verbrauch....16
8 - Anregungen und Tipps 17
9 - Täglicher Gebrauch....19
10 - Pflege und Reinigung....23
11 - Fehlersuche....25
12 - Installation 27
13 - Technische Daten....30
14 - hOn APP 31
15 - Kundendienst ....33

WARNUNG!

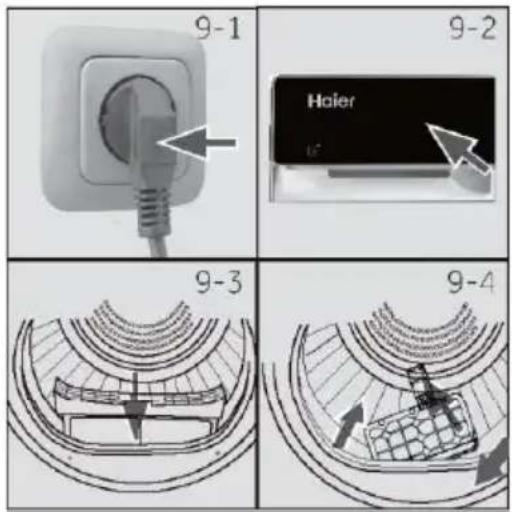

Vor der ersten Verwendung

▶ Vergewissern Sie sich, dass es keine Transportschäden gibt.
▶ Entfernen Sie die gesamte Verpackung und bewahren Sie sie außerhalb der Reichweite von Kindern auf.
▶ Bewegen Sie das Gerät immer mit mindestens zwei Personen, da es sehr schwer ist.

Täglicher Gebrauch

▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden.
▶ Halten Sie Kinder unter 3 Jahren von dem Gerät fern, es sei denn, sie werden ständig beaufsichtigt.
- Kinder dürfen nicht mit dem Gerät spielen.
Achten Sie darauf, dass der Raum trocken und gut belüftet ist. Die Umgebungstemperatur sollte zwischen 5°C und 35°C liegen.
Decken Sie die Lüftungsöffnungen im Sockel nicht mit einem Teppich oder einem ähnlichen Gegenstand ab.
▶ Halten Sie den Bereich um den Wäschetrockner frei von Staub und Flusen.
▶ Vergewissern Sie sich, dass sich nur Wäsche im Gerät befindet und keine Haustiere oder Kinder darin eingeschlossen sind, bevor Sie es einschalten.
▶ Fassen Sie den Netzstecker nur mit trockenen Händen an und berühren oder benutzen Sie das Gerät nicht, wenn Sie barfuß oder mit nassen Händen oder Füßen sind
▶ Trocknen Sie keine ungewaschenen Kleidungsstücke im Wäschetrockner.
▶ Achten Sie darauf, das Gerät nicht mit mehr als der zulässigen Nennlast zu beladen.
▶ Entfernen Sie alle Gegenstände wie Feuerzeuge und Streichhölzer aus den Taschen.
- Weichspüler oder ähnliche Produkte sollten entsprechend der Gebrauchsanweisung des Weichspülers verwendet werden.
▶ Verwenden oder lagern Sie keine brennbaren Sprays oder brennbare Gase in der Nähe des Geräts.
▶ Stellen bzw. legen Sie keine schweren Gegenstände, Wärme- oder Feuchtigkeitsquellen auf das Gerät.
▶ Halten Sie den Stecker und nicht das Kabel, wenn Sie den Netzstecker ziehen.
▶ Berühren Sie während des Betriebs nicht die Rückseite und die Trommel, da sie heiß sind.

WARNUNG!

Täglicher Gebrauch

▶ Verwenden Sie das Gerät nicht zum Trocknen der folgenden Gegenstände:

▶ Gegenstände, die nicht gewaschen werden können.
▶ Gegenstände, die mit brennbaren Stoffen wie Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder anderen Chemikalien verunreinigt wurden. Die Dämpfe können einen Brand oder eine Explosion verursachen. Kleidungsstücke, die mit Substanzen wie Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachs und Wachsentferner verschmutzt wurden, sollten in heißem Wasser mit einer zusätzlichen Menge Waschmittel gewaschen werden, bevor sie im Wäschetrockner getrocknet werden.

- Gegenstände, die Polsterungen oder Füllungen enthalten (z. B. Kissen, Jacken), da die Füllung austreten kann und die Gefahr besteht, dass sie sich im Gerät entzündet. - Gegenstände wie Schaumgummi (Latexschaum), Duschhauben, wasserfeste Textilien, Artikel mit Gummirücken und Kleidung oder Kissen mit Schaumgummipolstern sollten nicht im Wäschetrockner getrocknet werden.

• Trinken Sie das Kondenswasser nicht.
  ▶ Verwenden Sie das Gerät nicht ohne Flusensieb oder Kondensatorfilter oder mit beschädigtem Filter.
  ▶ Beachten Sie, dass der letzte Teil des Trocknungszyklus ohne Hitze erfolgt (Abkühlen). Dies geschieht, um sicherzustellen, dass die enthaltenen Kleidungsstücke unter einer Temperatur liegen, die sie nicht beschädigt.
  ▶ Lassen Sie das Gerät während der Betriebszeit nicht für lange Zeit unbeaufsichtigt. Bei längerer Abwesenheit muss der Trocknungszyklus durch Ausschalten des Geräts und Ziehen des Netzsteckers unterbrochen werden.
  ▶ Schalten Sie das Gerät erst aus, wenn der Trocknungszyklus beendet ist. Stoppen Sie einen Wäschetrockner nie vor dem Ende des Trocknungszyklus, es sei denn, Sie nehmen alle Teile schnell heraus und verteilen sie, damit die Wärme abgeleitet wird.
  ▶ Schalten Sie das Gerät nach jedem Trockenprogramm aus, um Strom zu sparen sowie auch aus Sicherheitsgründen.

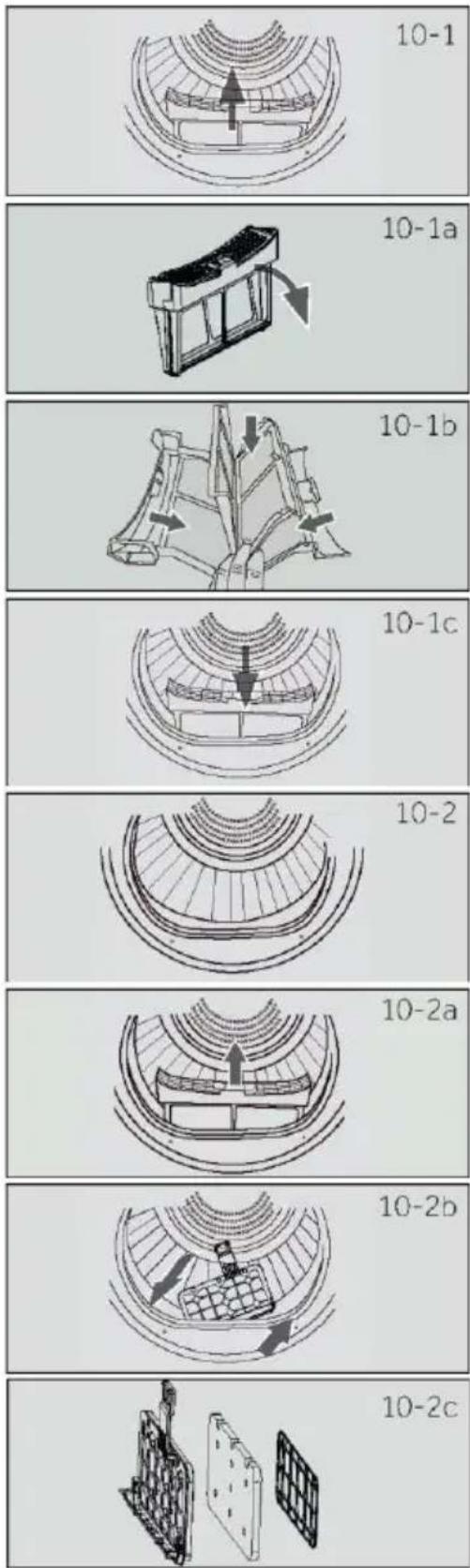

Wartung/Reinigung

▶ Stellen Sie sicher, dass Kinder beaufsichtigt werden, wenn sie Reinigungs- und Wartungsarbeiten durchführen.
▶ Trennen Sie das Gerät von der Stromversorgung, bevor Sie routinemäßige Wartungsarbeiten durchführen.

WARNUNG!

Wartung/Reinigung

▶ Reinigen Sie das Flusensieb und den Kondensatorfilter nach jedem Programm (siehe „10 - Pflege und Reinigung“ auf Seite 23).
▶ Verwenden Sie zum Reinigen des Geräts kein Spritzwasser oder Dampf.
▶ Verwenden Sie zur Reinigung des Geräts keine industriellen Chemikalien.
▶ Falls das Netzkabel beschädigt ist, wenden Sie sich bitte an den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen, um es zu ersetzen und Gefahren zu vermeiden.
▶ Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenn eine Reparatur erforderlich ist, wenden Sie sich bitte an unseren Kundendienst.

Installation

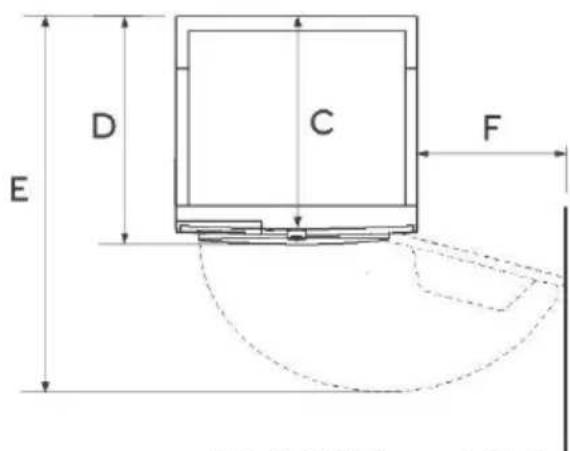

▶ Stellen Sie das Gerät an einem Ort auf, an dem sich die Tür vollständig öffnen lässt. Stellen Sie den Wäschetrockner nicht hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür mit Scharnieren auf der gegenüberliegenden Seite der Tür des Wäschetrockners auf, da dies die vollständige Öffnung der Tür einschränkt.
▶ Stellen Sie das Gerät an einem gut belüfteten, trockenen Ort auf.
▶ Stellen Sie das Gerät niemals in einem feuchten Außenbereich oder in einem Bereich auf, in dem Wasser austreten kann, wie z. B. unter oder in der Nähe eines Spülbeckens. Wenn Wasser ausgetreten ist, unterbrechen Sie die Stromzufuhr und lassen Sie das Gerät auf natürliche Weise trocknen.
- Installieren oder verwenden Sie das Gerät nur an einem Ort, an dem die Temperatur über 5°C liegt.
▶ Stellen Sie das Gerät nicht direkt auf einen Teppich oder in die Nähe einer Wand oder eines Möbelstücks auf.
▶ Setzen Sie das Gerät keinem Frost, keiner Hitze, direkter Sonneneinstrahlung oder Wärmequellen (z. B. Öfen, Heizungen) aus.
▶ Stellen Sie sicher, dass die elektrischen Angaben auf dem Typenschild mit der Stromversorgung übereinstimmen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
▶ Verwenden Sie keine Mehrfachstecker-Adapter und Verlängerungskabel.
▶ Achten Sie darauf, dass das Stromkabel und der Stecker nicht beschädigt werden; wenn sie beschädigt sind, lassen Sie sie von einem Elektriker austauschen
▶ Verwenden Sie für die Stromversorgung eine separate geerdete Steckdose, die nach der Installation leicht zugänglich ist. Das Gerät muss geerdet sein.
▶ Nur für UK: Das Netzkabel des Geräts ist mit einem 3-adrigen (geerdeten) Stecker ausgestattet, der in eine normale 3-adrige (geerdete) Steckdose passt. Schneiden Sie niemals den dritten Stift (Erdung) ab oder demontieren Sie ihn. Nach der Installation des Geräts muss der Stecker zugänglich sein.

3 - Bestimmungsgemäße Verwendung

Bestimmungsgemäße Verwendung

Dieses Gerät ist für das Trocknen von Kleidungsstücken und Gegenständen bestimmt, die in einer Wasserlösung gewaschen wurden, und die auf dem Pflegeetikett des Herstellers als trocknergeeignet gekennzeichnet sind.

Das Gerät ist ausschließlich für den häuslichen Gebrauch im Haus bestimmt. Es ist nicht für den kommerziellen oder industriellen Gebrauch bestimmt. Änderungen oder Modifikationen am Gerät sind nicht erlaubt. Bei einer nicht bestimmungsgemäßen Verwendung können Gefahren und der Verlust aller Garantie- und Haftungsansprüche eintreten.

Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

Umweltverträgliche Verwendung

▶ Vollständiges Schleudern: Schleudern Sie die Wäsche mit der maximalen Schleuderdrehzahl.
▶ Maximale Ladung: Verwenden Sie die maximale Füllmenge gemäß der Programmtabelle, aber überladen Sie den Trockner nicht. Um die maximale Ladung auszunutzen, kann die Wäsch die „Bereit zum Tragen“ getrocknet werden soll, zunächst mit der „Bügelerinnerung“ leicht getrocknet werden. Wenn das Programm endet, nehmen Sie die Wäsche heraus, die gebügelt werden soll, und trocknen Sie die restliche Wäsche bis zum Ende.

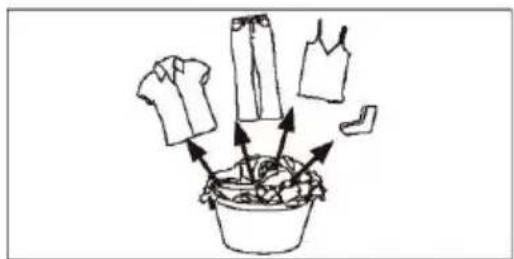

▶ Auflockern der Wäsche: Schütteln Sie die Wäsche aus, bevor Sie sie in den Trockner geben.
▶ Vermeiden von übermäßiger Trocknung: Eine übermäßige Trocknung sollte vermieden werden. Wählen Sie das richtige Programm und die passende Trockenstufe.
Weichspüler unnötig: Verwenden Sie beim Waschen keinen Weichspüler, da die Wäsche im Trockner weich und flauschig genug wird.
▶ Reinigung der Flusensiebe: Reinigen Sie die Flusensiebe nach jedem Trocknungszyklus.
▶ Belüftung: Stellen Sie sicher, dass das Gerät gut belüftet ist (siehe „12- Installation“ auf Seite 27).
Wiederverwendung von Kondenswasser: Das aufgefangene Kondenswasser kann für das Dampfbügeleisen verwendet werden. Vorher sollte es durch ein feines Sieb oder Kaffeefilterpapier gegossen werden. Kleinste Teile werden vom Filter zurückgehalten.

Hinweis

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können die Abbildungen in den folgenden Kapiteln von Ihrem Modell abweichen.

4.1 Abbildung des Geräts

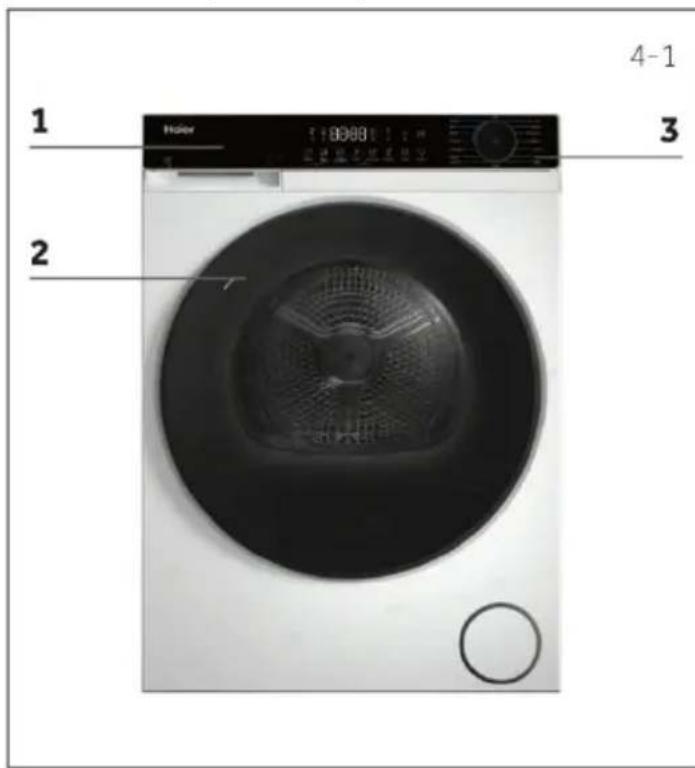

Vorderseite (Abb. 4-1):

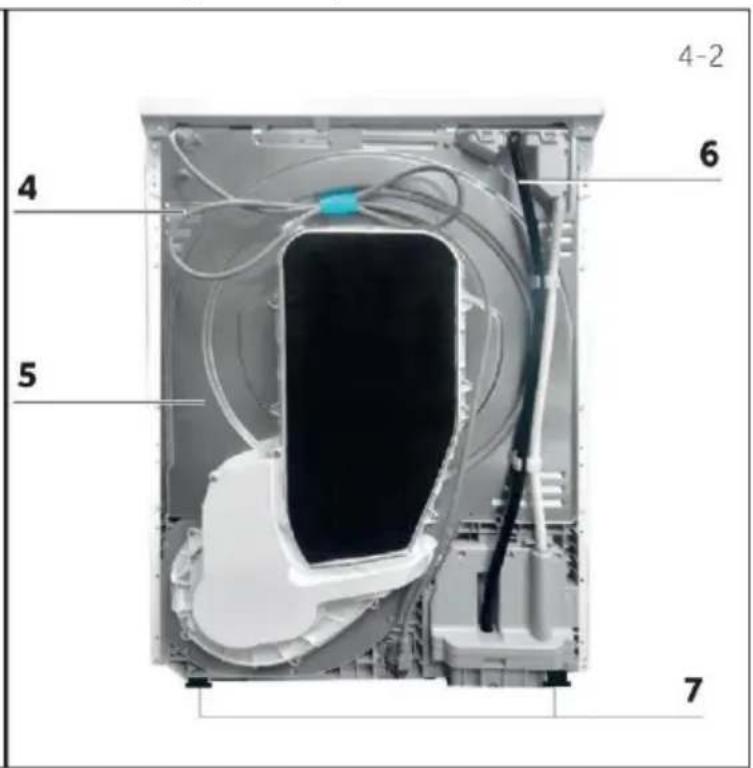

Rückseite (Abb. 4-2):

1 Wasserbehälter
2 Tür des Wäschetrockners
3 Bedienfeld

4 Stromanschlusskabel
5 Hintere Platte
6 Ablauföffnung
7 Verstellbare Füße

4.2 Zubehör

Überprüfen Sie das Zubehör und die Literatur anhand dieser Liste (Abb. 4.3):

Ablaufschlauch

Energieetikett

Garantiekarten

Benutzerhandbuch

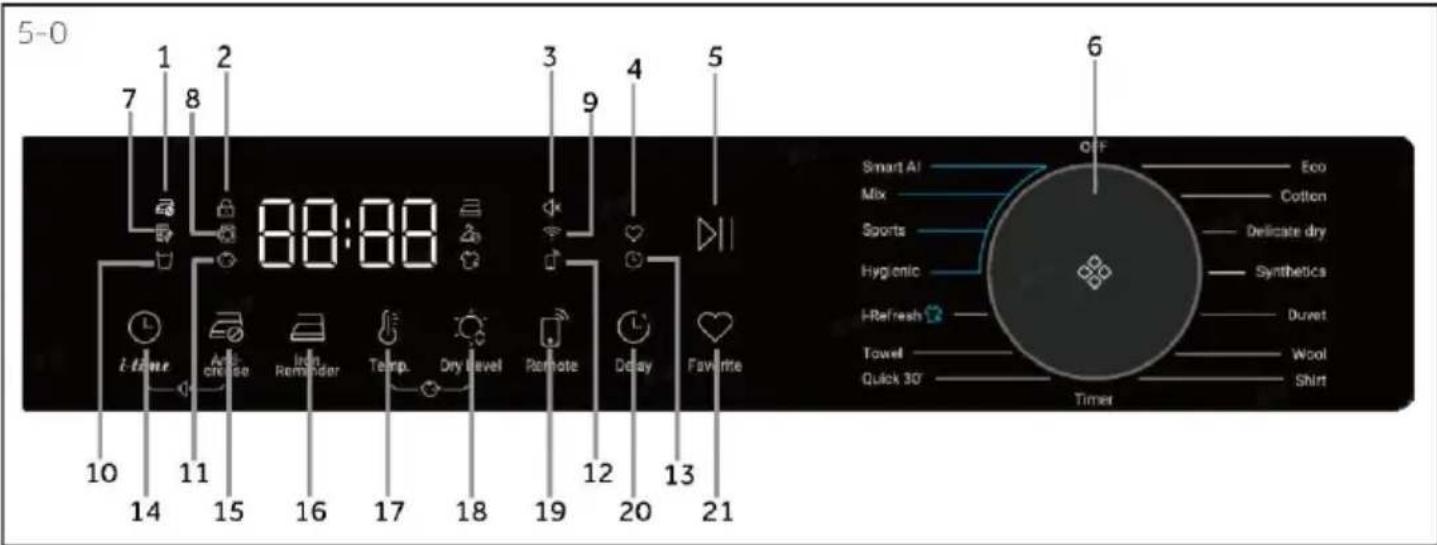

1. Anzeige Knitterschutz
2. Anzeige für die Türverriegelung
3. Anzeige Stummschaltung
4. Anzeige Lieblingsprogramme
5. Taste Start/Pause

6. Ein/Aus-/Programm-Knopf

7. Anzeige Filter reinigen

8. Anzeige Türöffnung
9. WLAN-Anzeige
10. Anzeige Tank ausleeren

11. Kindersicherungs- anzeige

12. Anzeige App-Bedienung

13. Anzeige Verzögerung
14. Taste i-time
15. Taste Knitterschutz

16. Bügelerinnerung Taste

17. Taste Temp.

18. Taste für Trockengrad
19. Taste App-Bedienung
20. Taste Verzögerung
21. Taste Lieblings-programme

5.1 Anzeige Knitterschutz

Mit Hilfe der Knitterschutz-Funktion (Abb. 5-1) kommen di Kleider mit weniger Falten aus dem Trockner. Die Trommel dr sich nach dem Trocknen, um die Wäsche aufzulockern, sodas länger im Trockner bleiben kann, ohne zu zerknittern.

5.2 Anzeige der Türverriegelung (bis 12 kg anwendbar)

Starke elektrische Türschlosserkennung. Wenn dieses Symb (Abb. 5-2) leuchtet, kann die Tür der Maschine nicht geöffnet werden.

5.3 Anzeige Stummschaltung

Standardmäßig ist der Piepton eingeschaltet, nach Programmende ertönt eine Melodie. Signalton zum Programmende: Es klingelt einmal alle 5 Minuten. Während des Betriebs ertönt alle 16 Minuten ein Alarmton, um den Benutzer daran zu erinn Die Abbildung ist (Abb. 5-3).

5.4 Anzeige Lieblingsprogramme:

Unter normalen Umständen leuchtet das Symbol nicht auf. Wenn das gespeicherte Programm ausgewählt ist, leuchtet das Symbol (Abb. 5-4) auf.

5.5 Taste Start/Pause

Drücken Sie die Taste Start/Pausieren (Abb. 5-5), um einer Trockendurchgang zu starten. Drücken Sie die Taste erneut, um den Trockengang zu unterbrechen. Drücken Sie die Taste erneut, um fortzufahren.

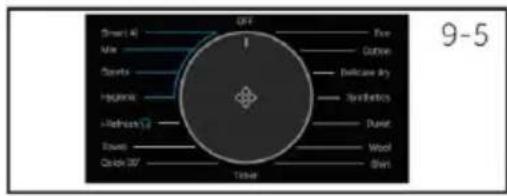

5.6 Ein/Aus-/Programm-Knopf

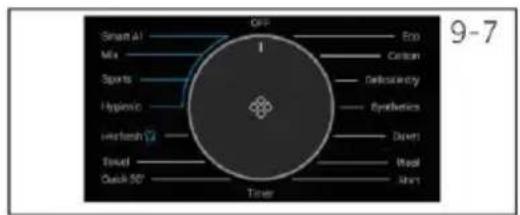

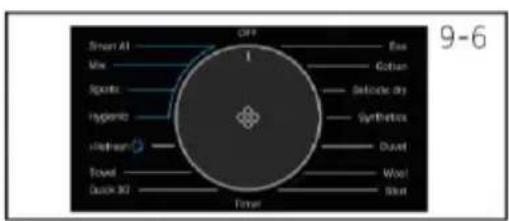

Schalten Sie den Netzschalter ein und wählen Sie mit dem Drehknopf (Abb. 5-6) eines der 14 Programme aus. Die Anzeige des jeweiligen Programms leuchtet auf. Weitere Informationen finden Sie unter „6-Programme“ auf Seite 15.

5.7 Anzeige Filter reinigen

Unter normalen Bedingungen leuchtet sie nicht auf; wenn die Trocknungszeit mehr als 30 Minuten beträgt, wird nach dem Programm die ENDE-Phase aktiviert und die Anzeigeleuchte (Abb. 5-7) blinkt. Für die Reinigungsschritte siehe „10.1 Reinigung des Flusensiebs“ auf Seite 23 oder „10.2 Reinigung des Kondensatorfilters“ auf Seite 23.

5.8 Anzeige Türöffnung

Wenn die Tür geöffnet ist, leuchtet diese Anzeige (Abb. 5-8). Der Benutzer muss die Tür schließen. Anschließend kann ein Trocknungszyklus gestartet werden.

5.9 WLAN-Anzeige

Während der Netzwerkkonfiguration blinkt die WLAN-Leucht (0,5 s an, 0,5 s aus), und dieses Symbol (Abb. 5-9) bleibt nach erfolgreicher Netzwerkkonfiguration eingeschaltet.

5.10 Anzeige Tank leeren

Diese Anzeige soll den Benutzer daran erinnern, dass der Wassertank geleert werden sollte (Abb. 5-10).

Wichtig: Leeren Sie den Wasserbehälter nach jedem Trocknungszyklus aus.

5.11 Kindersicherungsanzeige

Nach dem Einrichten der Kindersicherung sind alle Berührungstasten ungültig, mit Ausnahme der Ausschaltfunktion, bei der ein ungültiger Ton ausgegeben wird. Gleichzeitig zeigt die Digitalröhre „cLoK“ an. Die Abbildung ist (Abb. 5-11).

5.12 Anzeige App-Bedienung

Nachdem die Funktion für die App-Bedienung erfolgreich korfiguriert wurde, leuchtet das Symbol (Abb. 5-12) auf. Drücken die Start/Pause-Taste, um das Gerät auszuschalten.

Smart Al Trocknen

Die Funktion Smart AI Trocknung in der hOn-App optimiert die Trocknungszyklen für gemischte Wäsche (Baumwolle, Synthe) Wenn Sie diese Funktion aktivieren, können Sie die gewünscht Trocknungsstufe auswählen: „Schranktrocken“ oder „Bereit zum Tragen“. Während des Zyklus sendet das Gerät eine B nachrichtigung an die hOn-App, wenn die Stufe „Bügeltrocken“ erreicht ist: Das ist die Stufe, in der leichtere Kleidungsstücke bereits trocken sind.

An diesem Punkt können Sie die Tür öffnen, die trockenen Kle dungsstücke herausnehmen, die Tür schließen und „Fortsetzen“ drücken, um den Trocknungszyklus für die verbleibenden Teile fortzusetzen. Dieses Verfahren ermöglicht es Ihnen, die Troc nung in einem einzigen Zyklus abzuschließen anstatt zwei getrennte Zyklen durchzuführen, was sowohl Zeit als auch Energie spart.

Hinweis

Diese Funktion ist in der hOn-App verfügbar. Bevor Sie diese Funktion nutzen können, müssen Sie den Wäschetrockner mit der hOn-App koppeln.

5.13 Anzeige Verzögerung

Unter normalen Bedingungen leuchtet sie nicht auf. Nach der Auswahl der Reservierung leuchtet sie konstant, und während des Reservierungsvorgangs ist sie immer eingeschaltet (Abb. 5-13).

Stellen Sie die Zeit des Zeitsteuerungsprogramms ein, indem Sie die Taste (Abb. 5-14) 3 Sekunden lang gedrückt halten. Die Zeit erhöht sich dann um etwa 0,25 Sekunden pro Zahl.

5.15 Taste Knitterschutz

Es handelt sich um eine Betriebsart, bei der der Trockner die Wäsche trocknet und kontinuierlich bewegt, um zu vermeider dass die Wäsche lange unbewegt im Trockner verbleibt und stärkere Falten verursacht. Die Abbildung ist (Abb. 5-15).

5.16 Taste Bügelerinnerung

Diese Taste dient zum Ein- und Ausschalten der Bügelfunktion. Die Standardeinstellung ist „Aus“. Die Abbildung ist (Abb. 5-16).

5.17 Taste Temp.

Mit dieser Taste kann die Trocknungstemperatur an die persönlichen Bedürfnisse oder Anforderungen angepasst werden. Drücken Sie die Taste (Abb. 5-17), um die gewünschte Trocknungstemperatur einzustellen. Es gibt 4 Stufen und die entsprechende Anzeige ist unten dargestellt:

L -3 Hohe Temperatur
L -2 Mittlere Temperatur
L - 1 Niedrige Temperatur
Cool Kühle Luft.

5.18 Taste für Trockengrad

Drücken Sie die Taste (Abb. 5-18), um einzustellen, wie hoch der Trockengrad bei Programmende sein soll. Das Display ist unten dargestellt:

Bügeln

Bereit zum Tragen

Schranktrocken

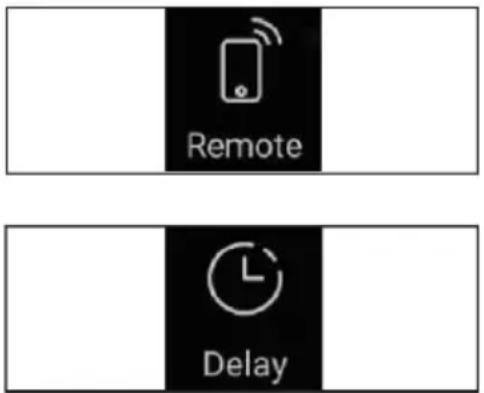

5.19 Taste App-Bedienung

Drücken Sie kurz auf diese Taste, um die App-Bedienung des Geräts über die hOn-App zu aktivieren/deaktivieren (Abb. 5-1

5.20 Taste Verzögerung

Mit der Verzögerungsfunktion kann der Benutzer den Programmstart verzögern (von 1 bis 12 Stunden). Wenn sie aktiviert ist, leuchtet das Symbol (Abb. 5-20) auf.

5.21 Taste für die Lieblingsprogramme

Drücken Sie im Standby-Modus diese Taste (Abb. 5-21) und halten Sie sie 3 Sekunden lang gedrückt, um das aktuelle Programm zu speichern.

Halten Sie im Standby-Modus die Tastenkombination „i-time“ + „Knitterschutz“ für 3 Sekunden gedrückt, um den Aufforderungston ein- bzw. auszuschalten. Beim Einschalten wird „ON“ angezeigt, aber das Symbol für den Signalton leuchtet nicht auf. Beim Ausschalten wird „OFF“ angezeigt, und das Symbol für den Signalton bleibt ständig eingeschaltet. Die Abbildung ist (Abb. 5-22).

5.23 Kindersicherung

Berühren Sie nach dem Einschalten im laufenden Betrieb die Tastenkombination „Trockengrad“ + „Verzögerung“ für 3 Sekunden, um die Kindersicherung zu aktivieren (Abb. 5-23). Berühren Sie die gleiche Tastenkombination erneut 3 Sekund lang, um sie zu deaktivieren. Sobald die Kindersicherung aktiviert, werden alle Berührungstasten ungültig (mit Ausnahme der Ausschalttaste), und eine ungültige Bedienung löst einen Warnton aus. Auf der Digitalanzeige erscheint „clok“ (Abb. 5-24).

1. Nach dem Ausschalten des Geräts und dem erneuten Einschalten ist die Kindersicherung immer noch vorhanden.
2. Wenn die Tür während des Betriebs geöffnet und dann wieder geschlossen wird, muss die Kindersicherung deaktiviert werden, bevor die Maschine gestartet werden kann.
3. Wenn das Programm beendet ist, wird die Kindersicherung deaktiviert.

• Ja

Optional*

/ Nein

Programm	Max. Ladung kg			AUSWAHL-OPTIONEN
	HD80-D357U1 HD80-D357GU1	HD90-D357BU1	HD100-D357BU1	i-time	Knitter-schutz	Bügeler-innerung	Tempe-ratur	Trocken-grad	Verzö-gerung
Eco**)	8	9	10	/	●	●	○	●	●
Baumwolle	2	4	5	/	●	●	○	●	●
Schontrocknen	1	1	1	/	●	/	/	/	●
Synthetik	2,5	3,5	4	/	●	●	○	●	●
Bettdecke	2	2	2	●	●	/	●	/	●
Wolle	1	4	5	●	/	/	/	/	●
Hemden	2,5	2,5	3	/	●	●	○	●	●
Timer	-	-	-	●	●	/	●	/	●
Express 30 Min.	1	1	1	/	/	/	●	/	●
Handtücher	2	4	5	/	●	/	○	●	●
i-Refresh	1	1	1	●	/	/	○	/	/
Hygiene	2	3	3	/	●	/	/	/	●
Sportkleidung	2	3,5	4	/	●	/	○	●	●
Mix	4	4	4	/	●	●	○	●	●
SmartAI	2	3	4	/	●	●	○	●	●

*) Optional, d. h. es sind nicht alle Stufen verfügbar; Einzelheiten entnehmen Sie bitte auf dem Display der Maschine.
**) EN 61121 Einstellung des Testprogramms; wir empfehlen Ihnen, das Kondenswasser extern über den Ablaufschlauch abzulassen, wenn Sie eine volle Ladung mit dem Eco-Programm trocknen. Dadurch wird vermieden, dass der Wasserbehälter während des Programms geleert werden muss.

Wärmepumpentechnologie

Der Kondensationstrockner mit Wärmetauscher zeichnet sich durch einen effizienten Energieverbrauch aus. Dies sind Richtwerte, die unter Standardbedingungen ermittelt wurden. Die Werte können je nach Über- und Unterspannung, der Art des Stoffs, der Zusammensetzung der zu trocknenden Wäsche, der Restfeuchte und der tatsächlichen Ladung von den angegebenen Werten abweichen. Unter Bezugnahme auf HD90-D357BU1:

Programm	Nennkapazität (kg)	Zeit (h:min)	Energieverbrauch (kWh)	Endfeuchtigkeit (%)
Eco	9	3:20	1,69	2,0
Synthetik	3,5	2:20	0:65	2,0
Schontrocknen	1	4:27	0,40	2,0
Baumwolle	4	2:50	1,30	0,0

Umweltverträgliche Verwendung

▶ Schleudern Sie die Wäsche so trocken wie möglich, bevor Sie sie in den Wäschetrockner geben.
▶ Vermeiden Sie eine Überladung des Wäschetrockners.
▶ Schütteln Sie die Wäsche gut, bevor Sie sie in den Wäschetrockner geben.
Wählen Sie ein geeignetes Trocknungsprogramm. Achten Sie darauf, dass die Wäsche nicht länger als nötig getrocknet wird.
▶ Achten Sie darauf, den Wäschetrockner mit gereinigten Filtern zu verwenden.

8.1 Gestärkte Wäsche

Gestärkte Wäsche hinterlässt einen Stärkefilm in der Trommel und ist nicht für den Trockner geeignet.

8.2 Weichspüler

Verwenden Sie beim Waschen keinen Weichspüler, da die Wäsche im Trockner weich und flauschi wird.

8.3 Weiche Pflegetücher

Die Verwendung von „weichen Pflegetüchern“ kann zu Belag an den Flusensieben führen. Dies kann zu einer Verstopfung der Filter führen. In solchen Fällen empfehlen wir, entweder auf die Zugabe von weichen Pflegetüchern zu verzichten oder eine andere Marke zu wählen. Beachten Sie in jedem Fall die Anweisungen des Herstellers.

8.4 Kleine Mengen an Füllung

Bei einer Menge von weniger als 1,0 kg sollte das „Timer“-Programm gewählt werden, da der Trockengrad der Wäsche aufgrund der geringen Beladung manchmal nicht erkannt werden kann.

8.5 Trommel-Innenleuchte

Wenn das Gerät eingeschaltet ist, leuchtet die Trommelbeleuchtung bei geöffneter Tür weiter.

8.6 Wartungsklappe

Achten Sie darauf, dass die Wartungsklappe während des Betriebs immer geschlossen ist.

8.7 Knitterschutz

Wenn die Knitterschutz-Funktion aktiviert wurde und die Wäsche am Ende des Programms nicht herausgenommen wird, bewegt sich die Trommel von Zeit zu Zeit, um Falten zu vermeiden.

8.8 Verbleibende Zeit

Die Programmdauer wird durch folgende Faktoren beeinflusst: die Art des Stoffs, die Ladungsmenge, den Feuchtigkeitsgehalt, den gewünschten Trockengrad sowie die Schleuderdrehzahl während des Waschens. Diese Faktoren werden von der Elektronik während des Programms registriert und die verbleibende Zeit wird entsprechend korrigiert.

8.9 Extra große Teile

Wenn am Ende des Programms der gewünschte Trockengrad nicht erreicht ist, lockern Sie die Wäsche auf und trocknen Sie erneut mit dem Zeitprogramm (TIMER).

8.10 Besonders empfindliche Stoffe

Textilien, die leicht einlaufen oder ihre Form verlieren können, sowie Seidenstrümpfe und Dessous sollten nicht direkt in den Trockner gegeben werden. Legen Sie empfindliche Kleidungsstücke in einen Wäschesack und vermeiden Sie es, sie zu lange zu trocknen.

8 - Anregungen und Tipps

8.11 Jersey und Strickwaren

Für Kleidungsstücke wie Jersey und Strickwaren empfehlen wir das Programm Feinwäsche, um ein Übertrocknen zu vermeiden.

8.12 Kleidung umdrehen

Es wird empfohlen, den Reißverschluss zu schließen und die Kleidung vor der Benutzung von innen nach außen zu drehen, um ein Übertrocknen zu vermeiden.

8.13 Metallverzierungen

Wenn Metallverzierungen und Kunststoffperlen an der Kleidung verwendet werden, sollten diese dem Waschen ordnungsgemäß eingewickelt werden, damit sie nicht gegen die Trommel schlager und Schäden verursachen.

8.14 Akustisches Signal

Ein akustisches Signal kann aktiviert werden:

▶ Wenn der Wasserbehälter voll ist.
▶ Wenn Fehler auftreten.

Zusätzlich kann das akustische Signal auch für folgende Fälle gewählt werden:

▶ Am Ende des Programms
▶ Beim Drücken einer Taste
▶ Beim Drehen des Programmwahlschalters.

9.1 Vorbereiten des Geräts

1. Schließen Sie das Gerät an eine Stromversorgung (220 V bis 240 V\~/50 Hz) an (Abb. 9-1). Bitte beachten Sie auch den Abschnitt „2 - Installationsbilder“ auf Seite 7.
2. Stellen Sie Folgendes sicher:

Der Wasserbehälter ist leer und ordnungsgemäß installiert (Abb. 9-2).
Das Flusensieb ist sauber und ordnungsgemäß installiert (Abb. 9-3).
Der Kondensatorfilter ist sauber und ordnungsgemäß installiert (Abb. 9-4).

9.2 Vorbereiten der Wäsche

▶ Sortieren Sie die Kleidung nach dem Stoff (Baumwolle, Synthetik, Wolle usw.). Trocknen Sie nur Wäsche, die geschleudert wurde.
▶ Leeren Sie die Taschen aus und entfernen Sie alle scharfen oder brennbaren Gegenstände wie Schlüssel, Feuerzeuge und Streichhölzer. Entfernen Sie harte Schmuckgegenstände wie Broschen.
Ziehen Sie die Reißverschlüsse hoch und vergewissern Sie sich, dass die Knöpfe fest angenäht sind, und legen Sie Kleinteile wie Socken, BHs usw. in einen Wäschebeut
Entfalten Sie sperrige Stoffteile wie Bettlaken, Tischdecken usw.
▶ Befolgen Sie die Anweisungen auf dem Wäscheetikett und trocknen Sie nur die Kleidungsstücke, die in der Maschine getrocknet werden können.

▶ Trennen Sie weiße Kleidung von farbiger Kleidung.
▶ Bettwäsche und Kopfkissenbezüge sollten geknöpft werden, damit sich keine Kleinteile darin verfangen können.
▶ Schließen Sie Reißverschlüsse und Haken, und binden Sie lose Gürtel ohne Metallteile, Schürzenbänder usw. zusammen.
Entfernen Sie lose Metallteile von der Kleidung, bevor Sie sie in den Trockner geben, z. B. Metallknöpfe.
- Trocknen Sie pflegeleichte Wäsche nicht zu sehr. Gefahr von Faltenbildung. Abschließende Trocknung an der Luft.
- Kleidungsstücke wie Strickwaren können manchmal zu sehr getrocknet werden. Es wird immer empfohlen, die Trockenstufe „Bügeln“ zu wählen.
Für vorgetrocknete, mehrlagige Kleidungsstücke oder für die Endtrocknung sollte das Zeitprogramm (TIMER) gewählt werden.

9 - Täglicher Gebrauch

DE

Referenz für die Ladung	Zusammensetzung	Durchschnittliches Gewicht pro Teil
Bettlaken (einzeln)	Baumwolle	ca. 800 g
Kleidung aus Mischgewebe	/	ca. 800 g
Jacken	Baumwolle	ca. 800 g
Jeans	/	ca. 800 g
Overalls	Baumwolle	ca. 950 g
Pyjamas	/	ca. 200 g
Hemden	/	ca. 200 g
Socken	Mischgewebe	ca. 50 g
T-Shirts	Baumwolle	ca. 150 g
Unterwäsche	Mischgewebe	ca. 70 g

9.3 Beladen des Geräts mit Kleidung

• Lockern Sie die Wäsche auf und geben Sie die vorsortierte Wäsche in den Trockner.
  ▶ Überladen Sie die Maschine nicht.
  ▶ Schließen Sie die Tür vorsichtig. Achten Sie darauf, dass die Kleidung nicht eingeklemmt wird.

VORSICHT!

Nichttextilien, sowie kleine, lose oder scharfkantige Gegenstände können zu Fehlfunktionen und Schäden an Kleidung und Gerät führen.

9.4 Beladen des Trockners

1. Legen Sie die Wäsche gleichmäßig in die Trommel und achten Sie darauf, den Trockner nicht zu überladen.
2. Schalten Sie den Wäschetrockner durch Drehen des Knopfes (Abb. 9-5) ein.

Weichspüler oder ähnliche Produkte sollte entsprechend den Anweisungen des Herstellers verwendet werden.

9.5 Programm einstellen und starten

1. Drehen Sie den Programm-Knopf (Abb. 9-6), um das gewünschte Programm auszuwählen.

2. Stellen Sie Funktionen wie Temperatur, Trockenstufe und Verzögerung ein. Drücken Sie anschließend die Taste Start/Pause (Abb. 9-6a), um den Trocknungszyklu zu starten.

9.6 Herausnehmen und Einlegen von Kleidung

Um Kleidung herauszunehmen oder einzulegen, kann das Programm jederzeit unterbrochen werden:

• Drücken Sie die Taste „Start/Pause“. Das Programm wird beim Öffnen der Tür unterbrochen. Seien Sie vorsichtig beim Herausnehmen oder Hinzufügen von Kleidung! Das Innere der Trommel oder die Kleidung selbst kann heiß sein, so dass die Gefahr von Verbrennungen besteht.
  Um das Programm fortzusetzen, drücken Sie nach dem Schließen der Tür die Taste „Start/Pause“.

9.7 Ende des Trocknungszyklus

Der Wäschetrockner schaltet sich automatisch ab, wenn ein Trocknungszyklus beendet ist. Das Display zeigt etwa 5 s lang an. Öffnen Sie die Tür des Wäschetrockners und nehmen Sie die Wäsche heraus. Wenn die Kleidung nicht entnommen wird, startet die Knitterschutz-Funktion automatisch und das Display zeigt am (diese Funktion ist nur bei einigen Programmen verfügbar).

1. Drehen Sie den Knopf, um den Trockner auszuschalten (Abb. 9-7).
2. Ziehen Sie den Stecker des Wäschetrockners aus der Steckdose (Abb. 9-7a).
3. Leeren Sie den Wasserbehälter nach jedem Trocknungszyklus (Abb. 9.7b).
4. Reinigen Sie das Flusensieb nach jedem Trocknungszyklus (Abb. 9.7c).
5. Reinigen Sie den Kondensatorfilter nach jedem Trocknungszyklus (Abb. 9.7d).

Schalten Sie den Trockner niemals vor dem Ende des Trocknungszyklus aus, es sei denn, Sie nehmen alle Gegenstände schnell heraus und breiten sie aus, damit die Wärme abgegeben werden kann.

9 - Täglicher Gebrauch

Pflegetabelle

Waschen
	Waschbar bei max. 95°C im Normalwaschgang		Waschbar bei max. 60°C im Normalwaschgang		Waschbar bei max. 60°C im Schonwaschgang
	Waschbar bei max. 40°C im Normalwaschgang		Waschbar bei max. 40°C im Schonwaschgang		Waschbar bei max. 40°C im Schonwaschgang für sehr Feines
	Waschbar bei max. 30°C im Normalwaschgang		Waschbar bei max. 30°C im Schonwaschgang		Waschbar bei max. 30°C im Schonwaschgang für sehr empfindliche Wäsche
	Handwäsche bei maximal 40°C		Nicht waschen
Bleichen
	Jedes Bleichverfahren erlaubt		Nur Sauerstoff / chlorfrei		Nicht bleichen
Trocknen
	Trocknen im Wäsche- trockner bei normaler Temperatur möglich		Trocknen im Wäsche- trockner bei niedrigerer Temperatur möglich		Nicht trocknergeeignet
	Trocknen auf der Wäscheleine		Liegend Trocknen
Bügeln
	Bügeln bei einer Höchsttemperatur von max. 200°C		Bügeln bei mittlerer Temperatur von max. 150°C		Bügeln bei niedriger Temperatur von max. 110°C; ohne Dampf (Dampfbügeln kann irreversible Schäden verursachen)
	Nicht bügeln

10.1 Reinigung des Flusensiebs

Reinigen Sie das Flusensieb nach jedem Trockengang.

1. Nehmen Sie das Flusensieb aus der Trommel (Abb. 10-1).

2. Öffnen Sie das Flusensieb (Abb. 10-1a).

3. Entfernen Sie die Flusenreste aus dem Flusensieb (Abb. 10-1b).

4. Setzen Sie das gereinigte Flusensieb wieder in den Wäschetrockner ein (Abb. 10-1c).

10.2 Reinigung des Kondensatorfilters

Reinigen Sie den Filter nach jedem Trockendurchgang.

1. Öffnen Sie die Tür (Abb. 10-2).

2. Ziehen Sie das Flusensieb aus dem vorderen Kanal heraus (Abb. 10-2a).

3. Ziehen Sie den Kondensatorfilter aus dem Luftkanal (Abb. 10-2b).

4. Trennen Sie den Schwammfilter vom Kondensatorfilter und reinigen Sie ihn von eventuellen Rückständen (Abb. 10-2c).

5. Bringen Sie den Schwamm wieder am Kondensatorfilter an und setzen Sie ihn wieder in den Kanal ein.

10 - Pflege und Reinigung

DE

Hinweis

Bei der Reinigung der Filter müssen die Flusen und Fusseln in den Mülleimer geworfen werden. Sie dürfen nicht durch den Abfluss gespült werden, um die Verbreitung von Mikroplastik im Abwassersystem zu vermeiden. Um eine optimale Trocknungsleistung zu erzielen, sollten Sie den Filter regelmäßig reinigen. Ein verstopfter Filter kann zu längeren Trocknungszyklen führen, die den Energieverbrauch erhöhen.

10.3 Leeren des Wasserbehälters

Während des Betriebs kondensiert der Dampf zu Wasser und sammelt sich im Wasserbehälter. Leeren Sie den Wasserbehälter nach jedem Trocknungszyklus aus.

1. Ziehen Sie den Wasserbehälter aus seinem Gehäuse (Abb. 10-3).

1. Leeren Sie den Wasserbehälter (Abb. 10-3a).

1. Setzen Sie den Wasserbehälter wieder in den Wäsche- trockner ein (Abb. 10-3b).

Hinweis

Verwenden Sie das Wasser nicht zum Trinken oder zur Lebensmittelverarbeitung.

10.4 Wäschetrockner

Wischen Sie die Außenseite des Wäschetrockners und das Bedienfeld mit einem feuchten Tuch a Verwenden Sie keine organischen Lösungsmittel oder ätzenden Mittel, um Schäden am Gerät zu vermeiden.

10.5 Trommel

Nach einer gewissen Betriebszeit bilden die im Wasser enthaltenen Mikroelemente wie Kalzium und Mineralstoffe einen unsichtbaren Film im Inneren der Trommel. Verwenden Sie ein feuchtes Tuch und etwas Spülmittel, um sie zu entfernen. Verwenden Sie keine organischen Lösungsmittel oder ätzenden Mittel, um Schäden am Gerät zu vermeiden.

Viele Probleme lassen sich auch ohne besondere Fachkenntnisse selbst lösen. Bitte überprüfen Sie alle gezeigten Möglichkeiten und befolgen Sie die unten stehenden Anweisungen, bevor Sie sich an den Kundendienst wenden. Siehe Abschnitt „15 - Kundendienst“ auf Seite 33.

WARNUNG!

▶ Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose.
Elektrogeräte sollten nur von qualifizierten Elektrofachleuten gewartet werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
Ein beschädigtes Netzkabel sollte nur vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Mitarbeitern ausgetauscht werden, um eine Gefahr zu vermeiden.

Fehlersuche mit Display-Code

Code	Ursache	Lösung
F2	Ausfall der Ablasspumpe / Ausfall des Wasserstandsschalters.	Wenden Sie sich an den Kundendienst.
F32	NTC2 ist offen oder defekt	Wenden Sie sich an den Kundendienst.
F33	NTC3 ist offen oder defekt	Wenden Sie sich an den Kundendienst.
F4	Ungewöhnliche Erwärmung.	Wenden Sie sich an den Kundendienst.
FCO	Ausfall des Busses	Wenden Sie sich an den Kundendienst.
FH	IoT-Konfigurationsfehler-Alarm	Wenden Sie sich an den Kundendienst.

Wenn die Fehlercodes nach den Maßnahmen erneut auftreten, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und wenden Sie sich an den Kundendienst.

11 - Fehlersuche

Fehlersuche ohne Display-Code

Problem	Mögliche Ursache	Mögliche Lösung
Der Wäschetrockner funktioniert nicht.	Defekter Anschluss an das Stromnetz.Stromausfall.Es ist kein Trocknungsprogramm eingestellt.Das Gerät wurde nicht eingeschaltet.Der Wasserbehälter ist voll.Die Tür ist nicht richtig geschlossen.	Überprüfen Sie den Anschluss an die Stromversorgung.Überprüfen Sie die Stromzufuhr.Stellen Sie ein Trockenprogramm ein.Schalten Sie das Gerät ein.Leeren Sie den Wasserbehälter aus.Schließen Sie die Tür richtig.
Der Wäschetrockner funktioniert nicht und das Display zeigt Farl.	Die Wäsche hat den vom Programm festgelegten Trockengrad erreicht.	Überprüfen Sie, ob die Programmeinstellung angemessen ist oder nicht.
Die Trocknungszeit ist zu lang und die Ergebnisse sind nicht zufriedenstellend	Die Programmeinstellung ist nicht korrekt.Der Filter ist verstopft.Der Verdampfer ist verstopft.Der Wäschetrockner ist überlastet.Die Wäsche ist zu nass.Der Lüftungskanal ist verstopft.	Stellen Sie sicher, dass das Programm richtig eingestellt ist.Reinigen Sie das Filtersieb.Reinigen Sie den Verdampfer.Reduzieren Sie die Menge der Wäsche.Schleudern Sie die Wäsche vor dem Trocknen vollständig.Überprüfen und reinigen Sie den Lüftungskanal.
Die verbleibende Zeit auf dem Display stoppt oder wird übersprungen.	Die verbleibende Zeit wird auf der Grundlage der folgenden Faktoren kontinuierlich angepasst:Stoff der Wäsche.Ladegewicht.Feuchtigkeitsgrad der Wäsche.Umgebungstemperatur.	Die automatische Einstellung ist ein normaler Vorgang.

Hinweis

Alle für die Installation relevanten Bilder finden Sie am Anfang dieses Handbuchs.

12.1 Vorbereitung

Entfernen Sie zunächst alle Verpackungen einschließlich des Styroporbodens. Beim Entfernen der Verpackung können Wassertropfen zu sehen sein. Dies ist ein normales Phänomen, das durch den Wassertest im Werk entsteht.

Hinweis

Entsorgen Sie die Verpackung auf umweltfreundliche Weise. Informationen zu den aktuellen Entsorgungsstellen erhalten Sie von Ihrem Händler oder den örtlichen Behörden.

WARNUNG!

Nach dem Transport und der Installation MÜSSEN Sie den Trockner vor der Verwendung zwei Stunden lang stehen lassen.

12.2 Transport und Wartezeit

Transportieren Sie das Gerät nur in horizontaler Lage. Zur wartungsfreien Schmierung befindet sich Öl in der Kapsel des Kompressors. Dieses Öl kann beim Schrägtransport durch das geschlossene Rohrsystem gelangen. Bevor Sie das Gerät an das Stromnetz anschließen, müssen Sie 2 Stunden warten, damit das Öl wieder in die Kapsel zurückläuft.

12.3 Positionieren Sie das Gerät

Das Gerät sollte auf einer ebenen und festen Oberfläche stehen. Stellen Sie die Füße auf die gewünschte Höhe (Abb. 12-1).

12.4 Einbau unter der Arbeitsplatte

Die Abmessungen der Aussparung sollten mindestens mit den Abmessungen (Abb. 12-2) übereinstimmen.

1. Stellen Sie das Gerät neben den Steckplatz. Stellen Sie sicher, dass alle Anschlüsse leicht zugänglich und funktionsfähig sind.
2. Stellen Sie alle Füße genau ein, um eine feste, ebene Position zu erhalten.
3. Bauen Sie das Gerät mit Bedacht in die Aussparung ein.
4. Sorgen Sie für eine ausreichende Belüftung.

12.5 Elektrischer Anschluss

Überprüfen Sie vor jedem Anschluss Folgendes:

▶ Die Stromversorgung, die Steckdose und die Sicherung müssen den Angaben auf dem Typenschild entsprechen.
▶ Die Steckdose muss geerdet sein und es dürfen keine Mehrfachstecker oder Verlängerungskabel verwendet werden.
Der Netzstecker und die Steckdose müssen zueinander passen.
▶ Nur UK: Der britische Stecker entspricht der Norm BS1363A.
Stecken Sie den Stecker in die Steckdose (Abb. 12-3).

WARNUNG!

Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst ersetzt werden (siehe Garantiekarte), um eine Gefahr zu vermeiden.

12.6 Nivellierung des Trockners

Es ist WICHTIG, den Trockner zu nivellieren, damit das Gerät effizient und geräuscharm läuft. Der Trockner sollte so nivelliert werden, dass er gleichmäßig auf allen vier Füßen steht. Achten Sie darauf, dass der Trockner nicht in irgendeine Richtung schwankt.

Nivellieren des Trockners von vorne nach hinten (Abb. 12-4):

• Platzieren Sie den Gradienten auf der linken Seite.
• Stellen Sie den vorderen linken Fuß ein (nach unten drehen).
• Wiederholen Sie die oben beschriebenen Schritte für den rechten Fuß.

Nivellieren des Trockners von einer Seite zur anderen (Abb. 12-5):

• Platzieren Sie den Gradienten in der hinteren Mitte des Trockners.
• Stellen Sie die hinteren Füße so ein, dass der Trockner von Seite zu Seite eben steht.
• Schrauben Sie die Füße niemals vollständig aus ihren Gehäusen.

Überprüfen, ob der Trockner ausgewuchtet ist:

• Platzieren Sie den Gradienten in der vorderen Mitte des Trockners.
• Achten Sie darauf, dass der Trockner nicht in irgendeine Richtung schwankt.
• Wenn der Trockner nicht ausgewuchtet ist, wiederholen Sie die obigen Schritte.

Nach dem Nivellieren müssen die Ecken des Trocknerschranks frei vom Boden sein, und der Trockner darf in keiner Richtung wackeln.

12.7 Entleerung

Der Trockner ist mit einem Kondensator ausgestattet, in dem sich während des Trockendurchgangs Wasser ansammelt. Dieses Wasser wird in dem abnehmbaren Wasserbehälter oben links im Trockner gesammelt. Das angesammelte Wasser muss nach jedem Trocknungszyklus entleert werden, oder Sie können den Trockner so einrichten, dass er mit dem mitgelieferten Ablaufschlauch automatisch entleert wird.

Wir empfehlen, den Trockner so einzustellen, dass er sich automatisch entleert, wenn dies möglich ist, insbesondere beim Trocknen voller Ladungen, um zu vermeiden, dass der Wasserbehälter während eines Trocknungszyklus geleert werden muss.

Anschließen des Ablaufschlauchs

• Ziehen Sie den schwarzen Schlauch vom Anschluss an der Rückseite des Trockners ab (Abb. 12-6).
• Wickeln Sie den Ablaufschlauch (im Lieferumfang des Trockners enthalten) ab und schließen Sie ihn an den schwarzen Schlauch an (Abb. 12-7).
• Stecken Sie das andere Ende des Ablaufschlauchs in eine Wanne oder ein Standrohr.

13 - Technische Daten

Zusätzliche Daten

Spannungsversorgung (siehe Typenschild) - Spannung/Strom/Eingang	(220-240) V/50 Hz/ 3,5 A/ 630-650W
Zulässige Umgebungstemperatur	5°C bis 35°C
Kältemittel	R290
Volumen	125 g

Abmessungen des Produkts

FRONTANSICHT

DRAUFSICHT
WAND

PRODUKTABMESSUNGEN	HD80-D357U1HD80-D357GU1	HD90-D357BU1HD100-D357BU1
A Gesamthöhe des Produkts in mm	845	845
B Gesamtbreite des Produkts in mm	595	595
C Gesamttiefe des Produkts (bis zum Hauptbedienfeld) mm	552	652
D Gesamttiefe des Produkts in mm	593	685
E Tiefe der geöffneten Tür in mm	1078	1170
F Mindestabstand der Tür zur angrenzenden Wand in mm	186	186

Hinweis: Die genaue Höhe des Trockners hängt davon ab, wie weit die Füße über den Boden des Geräts hinausragen. Der Freiraum für die Aufstellung des Trockners sollte mindestens 30 mm breiter, 10 mm tiefer und 20 mm höher sein als seine Abmessungen.

Hinweis: Abweichungen

Aufgrund ständiger Updates von hOn können die Funktionen und die Anzeigeoberfläche der App von der folgenden Beschreibung abweichen.

14.1 Allgemeine Informationen

Dieses Gerät ist mit WLAN-Technologie für die App-Bedienung über die hOn-App ausgestattet.

WARNUNG!

Befolgen Sie die in diesem Handbuch angegebenen Sicherheitsvorkehrungen auch bei der Verwendung des Geräts über die App. Die Befolgung dieser Anweisungen ist für eine sichere Verwendung unerlässlich.

14.2 Anforderungen

1. WLAN-Netzwerk: Es ist ein Router erforderlich, der sowohl mit 802.11b/g/n als auch mit dem 2,4 GHz-Band kompatibel ist. 5-GHz-Netzwerke und öffentliche Netzwerke werden nicht unterstützt. Der Netzwerkname (SSID) muss zwischen 1 und 31 Zeichen und das Passwort zwischen 8 und 64 Zeichen lang sein. Die Verschlüsselungsoptionen umfassen offen, WPA-PSK und WPA2-PSK.
2. Kompatible Geräte: Die App ist für Android-, iOS- und Huawei-Geräte verfügbar, sowohl für Tablets als auch für Smartphones.
3. Positionierung: Installieren Sie das Gerät in einem Bereich mit einem starken WLAN-Signal.

Technische Merkmale WLAN:

Frequenz	2400 MHz – 2483,5 MHz
Max. Leistung	+20 dBm
Standard	IEEE802.11b/g/n & BE 4.2

14.3 Download und Installation der hOn-App

1. Laden Sie die App über den QR-Code herunter oder besuchen Sie go.haier-europe.com/download-app.

Die hAnp herunterladen

Die Erstellung eines Profils (Anmeldung) ist nur bei der erstmaligen Nutzung erforderlich oder wenn das Konto gelöscht/deaktiviert wurde. Für die künftige Nutzung loggen Sie sich einfach mit Ihrer E-Mail-Adresse und Ihrem Passwort ein. Überprüfen Sie den DEMO-Modus in der App, um die WLAN-Funktionen zu erkunden.

14.4 Gerätekopplung

Hinweis: Das Heimnetzwerk muss auf 2,4 GHz eingestellt sein; 5-GHz-Netzwerke werden nicht unterstützt. Vergewissern Sie sich, dass Ihr Smartphone mit demselben 2,4-GHz-WLAN-Netzwerk verbunden ist, das Sie zur Konfiguration des Geräts verwenden möchten.

1. Öffnen Sie die hOn-App, erstellen Sie ein neues Profil (oder melden Sie sich an, wenn Sie bereits über ein Profil verfügen).
2. Tippen Sie auf „Gerät hinzufügen“ und folgen Sie den Anweisungen auf dem Bildschirm Ihres Smartphones, um die Einrichtung abzuschließen.

14.5 Aktivierung der App-Bedienung

1. Stellen Sie sicher, dass der Router eingeschaltet und mit dem Internet verbunden ist.
2. Legen Sie die Wäsche ein und schließen Sie die Tür.
3. Schalten Sie das Gerät ein.

4. Drücken Sie kurz die Taste „APP-Bedienung“.

5. Starten Sie das Programm über die App. Das Bedienfeld wird mit Ausnahme der Tasten „EIN/AUS“ und „START/PAUSE“ deaktiviert. Nur die Kindersicherung ist während des Programms verfügbar.

6. Die App-Bedienung kann auch während des Programms durch kurzes Drücken der Taste „APP-Bedienung“ aktiviert werden.

Hinweis: Ablauf der App-Bedienung Sie können bis zu 24 Stunden nach Aktivierung der App-Bedienung einen Befehl von der App aus senden.

14.6 Deaktivierung der App-Bedienung

1. Während eines Programms können Sie die App-Bedienung durch kurzes Drücken der Taste „APP-Bedienung“ deaktivieren; das Programm wird fortgesetzt. Sie können den Status des Programms in der App einsehen, jedoch keine Befehle senden (z. B. Stopp/Pause).
2. Um die App-Bedienung wieder aufzunehmen, vergewissern Sie sich, dass die Tür geschlossen ist, und drücken Sie dann erneut kurz die Taste „APP-Bedienung“.

14.7 Programmende mit App-Bedienung

1. Am Ende des Zyklus wird die App-Bedienung deaktiviert.
2. Nach 2 Minuten schaltet sich das Gerät automatisch aus.

14.8 Ausschalten des WLAN-Moduls und Löschen der Netzwerkanmeldeinformationen

Löschen der gespeicherten WLAN-Netzwerkinformationer und Ausschalten des WLAN-Moduls:

1. Schalten Sie das Gerät ein.
2. Ohne ein Programm zu starten, drücken Sie die Taste „APP-Bedienung“ und halten Sie sie 3 Sekunden lang gedrückt, bis „angezeigt wird.
3. Halten Sie die Taste „Verzögerung“ für weitere 3 Sekunden gedrückt, bis „dangezeigt wird.
4. Die Konfigurationsinformationen werden gelöscht. Wählen Sie zum Schließen ein Programm oder schalten Sie das Gerät aus.
5. Um die App neu zu konfigurieren, entfernen Sie das Gerät aus der hOn-App und starten Sie einen neuen Kopplungsvorgang.

Hinweis: Wenden Sie dieses Verfahren nur an, wenn Sie beabsichtigen, das Gerät zu verkaufen.

Wir empfehlen unseren Haier-Kundendienst und die Verwendung von Original-Ersatzteilen. Wenn Sie ein Problem mit Ihrem Gerät haben, lesen Sie bitte zuerst den Abschnitt „11 - Fehlersuche“ auf Seite 25..

Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an:

▶ Ihren Händler vor Ort oder
Der Kundendienst- und Support-Bereich auf www.haier.com, wo Sie Telefonnummern und FAQs finden und die Wartungsansprüche aktivieren können.

Wenn Sie mit unserem Kundendienst Kontakt aufnehmen möchten, halten Sie bitte die folgender Daten bereit.

Die Angaben sind auf dem Typenschild zu finden.

Modell ____ Seriennr. ____

Überprüfen Sie im Garantiefall auch die mit dem Produkt gelieferte Garantiekarte.

Für allgemeine Geschäftsanfragen finden Sie nachstehend unsere Adressen in Europa:

Europäische Haier-Adressen
Land*	Postanschrift	Land*	Postanschrift
Italien	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIEN	Frankreich	Haier France SAS53 Boulevard Ornano - Pleyad 393200 Saint DenisFRANKREICH
Spanien und Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIEN	Belgien-FRBelgien-NLNiederlandeLuxemburg	Haier Benelux SAAnderlechtStraße von Lennik 451BELGIEN
Deutschland Österreich	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenDEUTSCHLAND	PolenUngarnGriechenlandRumänienRussland	Haier Poland Sp. zo.o. Al.Jerozolimskie 181B02-222 WarschauPOLEN
Vereinigtes Königreich	Haier Smart Home UK&l302 Bridgewater-PlatzBirchwood ParkWarringtonWA3 6XG	Tschechische Republikund Slowakei	Haier Europe CR s.r.o.Sokolovska 651/136a,186 00 Prag 8Karlin Tschechische Republik

*Weitere Informationen finden Sie unter www.haier.com
Laden Sie das vollständige Online-Benutzerhandbuch herunter und lesen Sie es, um mehr über die Verwendung zu erfahren:
go.he.services/haier-um

PSTI-KONFORMITÄTSERKLÄRUNG

Beschreibung: Wäschetrockner mit WLAN-Schnittstelle und hOn-App

Marke: Haier

Modell: gemäß Anhang

Teilenummer: gemäß Anhang

Hergestellt in: PRC

Hersteller

Diese Konformitätserklärung wird vom Hersteller des Produkts erstellt.

Der Hersteller ist der Ansicht, dass er die Bedingungen für die Konformitätsvermutung in Anhang 2 der „Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023“ erfüllt hat:

• Bestimmungen 5.1-1 und 5.1-2 von ETSI EN 303 645 V2.1.1 (2020-06) für Passwörter;
  – Bestimmung 5.2-1 von ETSI EN 303 645 V2.1.1 (2020-06) für Informationen darüber, wie Sicherheitsprobleme zu melden sind;
• Bestimmung 5.3-13 von ETSI EN 303 645 V2.1.1 (2020-06) für Informationen über Mindestzeiträume für Sicherheitsaktualisierungen.

Der definierte Support-Zeitraum beträgt mindestens 2 Jahre ab dem Kauf des Produkts.

Jegliche unerlaubte Veränderung des Produkts macht diese Erklärung ungültig.

Unterzeichnet für und im Namen von Qingdao Haier Jiaonan Washing Machine Co. Ltd

Qingdao, 20. März 2024

Zhang Teng EU Produktmanager Übersee

Haier Industrial Park, No. 1 Haier Road, Qingdao, P.R.C Fax: [phone] Tel.: [phone]

http://www.haier.com

PSTI DoC Nr. WSH240036PSTI Rev. A - S. 1/2
