Produkttyp	Wärmepumpentrockner
Modell	HD80-D637
Marke	Haier
Nennkapazität	8 kg
Abmessungen (H x B x T)	845 x 595 x 593 mm
Tiefe bei geöffneter Tür	1078 mm
Spannung / Frequenz	220-240 V / 50 Hz
Stromaufnahme	3,5 A
Leistungsaufnahme	650 W
Kältemittel / Menge	R290 / 125 g
Umgebungstemperatur	5 °C bis 35 °C
Anzahl Programme	11 (Eco, Baumwolle, Gentle Dry, Wolle, Timer, Express 30', Hygiene, i-Refresh, Mix, Synthetik, Smart AI)
Trockengradstufen	Bügeln, Bereit zum Tragen, Schranktrocken
Temperaturstufen	4 (Hoch, Mittel, Niedrig, Kaltluft)
Zusatzfunktionen	i-time, Bügelerinnerung, Verzögerung (0,5–24 h), Knitterschutz, Kindersicherung, Stummschaltung
Filter	Flusensieb, Kondensatorfilter mit Schwamm
Wasserbehälter	Ja, nach jedem Trockengang leeren
Automatische Entleerung	Optional über Ablaufschlauch

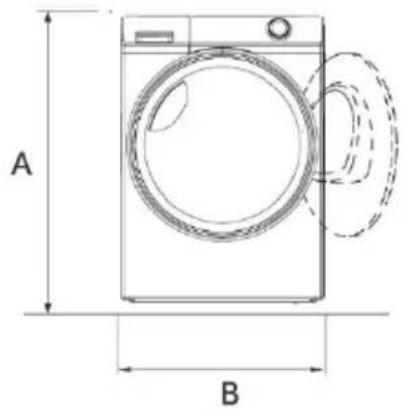

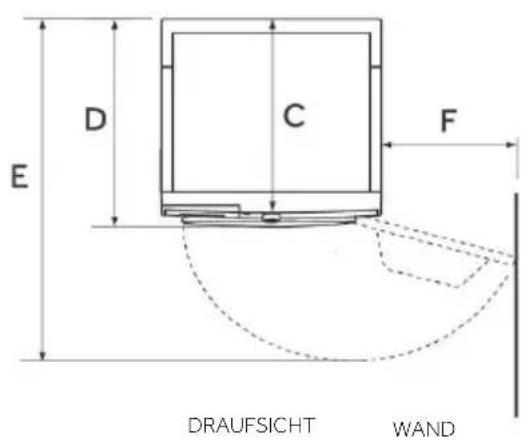

Installation	Freistehend oder unter Arbeitsplatte (Einbaumaße siehe Anleitung)
Sicherheit	Kindersicherung, Türverriegelung, Überhitzungsschutz
Wartung	Filterreinigung nach jedem Trockengang, Kondensatorfilter reinigen, Wasserbehälter leeren
Reparatur	Nur durch qualifiziertes Fachpersonal, Originalersatzteile empfohlen
Garantie	Siehe beiliegende Garantiekarte

Häufig gestellte Fragen - HD80-D637 HAIER

Welche Sicherheitsvorkehrungen muss ich beim Betrieb des Haier HD80-D637 beachten?

Beachten Sie die Warnhinweise in der Anleitung: Das Gerät nicht mit brennbaren Stoffen wie Benzin oder Öl beladen. Die Lüftungsöffnungen nicht abdecken. Kinder unter 3 Jahren fernhalten. Bei längerer Abwesenheit den Trockner ausschalten und Netzstecker ziehen. Wichtig: Den Trockner nie vor Programmende ausschalten, es sei denn, die Wäsche wird sofort entnommen.

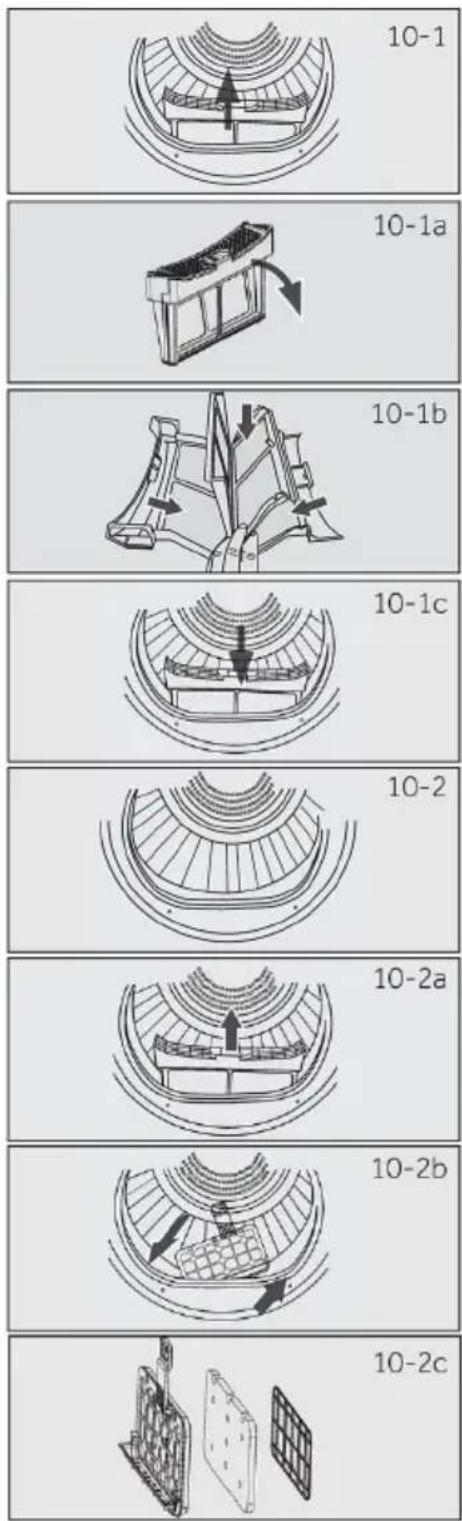

Wie reinige ich das Flusensieb und den Kondensatorfilter?

Reinigen Sie das Flusensieb nach jedem Trockengang: Entnehmen Sie es aus der Trommel, öffnen Sie es und entfernen Sie die Flusen. Den Kondensatorfilter (hinter der Tür) ziehen Sie heraus, trennen den Schwamm, reinigen beide Teile und setzen sie wieder ein. Hinweis: Flusen im Müll entsorgen, nicht ins Abwasser.

Was bedeuten die Fehlercodes F2, F32, F33 und andere?

Fehlercodes wie F2 (Ablaufpumpe/Wasserstandsschalter), F32 (NTC2 offen), F33 (NTC3 offen), F4 (ungewöhnliche Erwärmung), FC0/FC2 (Kommunikationsfehler) weisen auf technische Defekte hin. Wenden Sie sich in diesen Fällen an den Kundendienst.

Kann ich den Trockner unter einer Arbeitsplatte installieren?

Ja, der Haier HD80-D637 kann unter einer Arbeitsplatte eingebaut werden. Die Aussparung muss mindestens die Abmessungen des Geräts haben (845x595x593 mm). Achten Sie auf ausreichende Belüftung und leicht zugängliche Anschlüsse. Das Gerät muss eben und stabil stehen.

Wie stelle ich die Kindersicherung ein?

Halten Sie während des Programmlaufs die beiden in der Anleitung markierten Tasten (Abb. 5-20) 2 Sekunden lang gedrückt. Das Symbol für die Kindersicherung leuchtet auf. Zum Deaktivieren die gleiche Tastenkombination erneut drücken. Bei aktivierter Sicherung sind alle Tasten außer dem Programmwahlknopf gesperrt.

Welches Programm eignet sich für empfindliche Stoffe?

Für empfindliche Stoffe wie Jersey, Strickwaren, Seide oder Dessous verwenden Sie das Programm Gentle Dry oder legen Sie die Kleidung in einen Wäschesack. Wählen Sie einen niedrigen Trockengrad (z. B. Bügeln) und vermeiden Sie Überhitzung. Das Programm Wolle ist speziell für Wolltextilien geeignet.

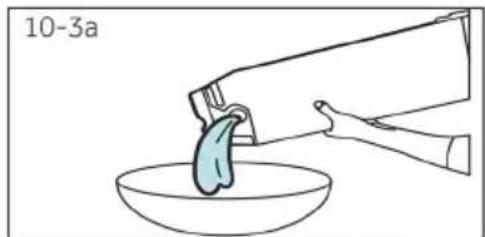

Wie leere ich den Wasserbehälter und kann ich das Kondenswasser wiederverwenden?

Ziehen Sie den Wasserbehälter nach jedem Trockengang heraus, leeren Sie ihn und setzen ihn wieder ein. Das Kondenswasser kann für Dampfbügeleisen verwendet werden, wenn es durch einen Kaffeefilter gefiltert wird. Achtung: Nicht trinken oder für Lebensmittel nutzen.

Was mache ich, wenn die Trocknungszeit zu lang ist?

Mögliche Ursachen: Überladung, zu nasse Wäsche (niedrige Schleuderdrehzahl), verstopfte Filter (Flusensieb und Kondensatorfilter reinigen), falsche Programmeinstellung. Prüfen Sie auch die Raumtemperatur (sollte zwischen 5 und 35 °C liegen) und stellen Sie sicher, dass der Trockner nicht überhitzt.

Darf ich den Trockner mit brennbaren Substanzen benutzen?

Nein. Trocknen Sie keine Wäsche, die mit brennbaren Stoffen wie Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachs oder Chemikalien verunreinigt ist. Diese Dämpfe können Brand oder Explosion verursachen. Auch Gegenstände mit Schaumgummi oder Gummirücken sind nicht geeignet.

Wie verbinde ich den Ablaufschlauch für automatische Entleerung?

Ziehen Sie den schwarzen Schlauch vom Anschluss an der Rückseite ab. Wickeln Sie den mitgelieferten Ablaufschlauch ab und schließen Sie ihn an den schwarzen Schlauch an. Führen Sie das andere Ende in einen Abfluss oder ein Standrohr. So wird das Kondenswasser automatisch abgeleitet und der Wasserbehälter muss nicht geleert werden.

BEDIENUNGSANLEITUNG HD80-D637 HAIER

Benutzerhandbuch Wärmepumpentrockner

HD80-D637

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden. Die Anleitung enthält wichtige Informationen, die Ihnen bei der sicheren und ordnungsgemäßen Installation sowie bei der täglichen Verwendung und Wartung helfen sollen.

Bewahren Sie dieses Handbuch an einem geeigneten Ort auf, damit Sie jederzeit darin nachlesen können, wie Sie das Gerät sicher und ordnungsgemäß verwenden.

Sicherheitshinweis

WARNUNG! - Wichtige Sicherheitsinformationen

Allgemeine Informationen und Tipps

Informationen zur Umwelt

Entsorgung

Diese Kennzeichnung auf dem Produkt, dem Zubehör oder der Literatur weist darauf hin, dass das Produkt und sein elektronisches Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Nutzungsdauer nicht mit dem Hausmüll entsorgt werden dürfen.

Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch eine unkontrollierte Abfallentsorgung zu vermeiden, trennen Sie diese Gegenstände bitte von anderen Abfällen und recycein Sie sie verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Benutzer in privaten Haushalten sollten sich entweder an den Händler wenden, bei dem sie dieses Produkt gekauft haben, oder an ihre örtliche Behörde, um zu erfahren, wo und wie sie diese Gegenstände einem umweltgerechten Recycling zuführen können. Geschäftskunden sollten sich an ihren Lieferanten wenden und die Bedingungen des Kaufvertrags überprüfen. Dieses Produkt und sein elektronisches Zubehör dürfen nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

WARNUNG!

Dieses Gerät ist mit R290 gefüllt. Entflammbares Material, Brandgefahr.

WARNUNG: Achten Sie darauf, dass die Lüftungsöffnungen im Gerätegehäuse oder in der integrierten Konstruktion nicht verdeckt werden.

WARNUNG: Der Kältemittelkreislauf darf nicht beschädigt werden.

WARNUNG!

Es besteht Verletzungs- und Erstickungsgefahr!

Um die Sicherheit bei der Entsorgung eines alten Wäschetrockners zu gewährleisten, ziehen Sie den Netzstecker aus der Steckdose, schneiden Sie das Netzkabel ab und vernichten Sie es zusammen mit dem Stecker. Brechen Sie die Türscharniere oder das Türschloss ab, um zu verhindern, dass sich Kinder im Gerät einschließen.

WARNUNG!

Das Gerät darf nicht über ein externes Schaltgerät, wie z.B. eine Zeitschaltuhr, mit Strom versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig von einem Versorgungsunternehmen ein- und ausgeschaltet wird.

DE

Inhalt

1 - Sicherheitsinformationen .... 4
2 - Bilder vom Einbau ....7
3 - Bestimmungsgemäße Verwendung 8
4 - Beschreibung des Produkts....9
5 - Bedienfeld....10
6 - Programme....14
7 - Verbrauch....15
8 - Anregungen und Tipps....16
9 - Täglicher Gebrauch .... 18
10 - Pflege und Reinigung 22
11 - Fehlersuche....24
12 - Installation....26
13 - Technische Daten 29
14 - Kundendienst....30

WARNUNG!

Vor der ersten Verwendung

▶ Vergewissern Sie sich, dass es keine Transportschäden gibt.
▶ Entfernen Sie die gesamte Verpackung und bewahren Sie sie außerhalb der Reichweite von Kindern auf.
▶ Bewegen Sie das Gerät immer mit mindestens zwei Personen, da es sehr schwer ist.

Täglicher Gebrauch

▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden.
▶ Halten Sie Kinder unter 3 Jahren von dem Gerät fern, es sei denn, sie werden ständig beaufsichtigt.
▶ Kinder dürfen nicht mit dem Gerät spielen.
▶ Achten Sie darauf, dass der Raum trocken und gut belüftet ist. Die Umgebungstemperatur sollte zwischen 5°C und 35°C liegen.
Decken Sie die Lüftungsöffnungen im Sockel nicht mit einem Teppich oder einem ähnlichen Gegenstand ab.
▶ Halten Sie den Bereich um den Wäschetrockner frei von Staub und Flusen.
▶ Vergewissern Sie sich, dass sich nur Wäsche im Gerät befindet und keine Haustiere oder Kinder darin eingeschlossen sind, bevor Sie es einschalten.
▶ Fassen Sie den Netzstecker nur mit trockenen Händen an und berühren oder benutzen Sie das Gerät nicht, wenn Sie barfuß oder mit nassen Händen oder Füßen sind
▶ Trocknen Sie keine ungewaschenen Wäschestücke im Wäschetrockner.
▶ Achten Sie darauf, das Gerät nicht mit mehr als der zulässigen Nennlast zu beladen.
▶ Entfernen Sie alle Gegenstände wie Feuerzeuge und Streichhölzer aus den Taschen.
▶ Weichspüler oder ähnliche Produkte sollten entsprechend der Gebrauchsanweisung des Weichspülers verwendet werden.
▶ Verwenden oder lagern Sie keine brennbaren Sprays oder brennbare Gase in der Nähe des Geräts.
▶ Stellen bzw. legen Sie keine schweren Gegenstände, Wärme- oder Feuchtigkeitsquellen auf das Gerät.
▶ Halten Sie den Stecker und nicht das Kabel, wenn Sie den Netzstecker ziehen.
▶ Berühren Sie während des Betriebs nicht die Rückseite und die Trommel, da sie heiß sind.

WARNUNG!

Täglicher Gebrauch

▶ Verwenden Sie das Gerät nicht zum Trocknen der folgenden Gegenstände:

▶ Gegenstände, die nicht gewaschen werden können. ▶ Gegenstände, die mit brennbaren Stoffen wie Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder anderen Chemikalien verunreinigt wurden. Die Dämpfe können einen Brand oder eine Explosion verursachen. Kleidungsstücke, die mit Substanzen wie Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachs und Wachsentferner verschmutzt wurden, sollten in heißem Wasser mit einer zusätzlichen Menge Waschmittel gewaschen werden, bevor sie im Wäschetrockner getrocknet werden.

- Gegenstände, die Polsterungen oder Füllungen enthalten (z. B. Kissen, Jacken), da die Füllung austreten kann und die Gefahr besteht, dass sie sich im Gerät entzündet. - Gegenstände wie Schaumgummi (Latexschaum), Duschhauben, wasserfeste Textilien, Artikel mit Gummirücken und Kleidung oder Kissen mit Schaumgummipolstern sollten nicht im Wäschetrockner getrocknet werden.

▶ Trinken Sie das Kondenswasser nicht.

▶ Verwenden Sie das Gerät nicht ohne Flusensieb oder Kondensatorfilter oder mit beschädigtem Filter.

▶ Beachten Sie, dass der letzte Teil des Trocknungszyklus ohne Hitze erfolgt (Abkühlen). Dies geschieht, um sicherzustellen, dass die enthaltenen Kleidungsstücke unter einer Temperatur liegen, die sie nicht beschädigt.

▶ Lassen Sie das Gerät während der Betriebszeit nicht für lange Zeit unbeaufsichtigt. Bei längerer Abwesenheit muss der Trocknungszyklus durch Ausschalten des Geräts und Ziehen des Netzsteckers unterbrochen werden.

▶ Schalten Sie das Gerät erst aus, wenn der Trocknungszyklus beendet ist. Stoppen Sie einen Wäschetrockner nie vor dem Ende des Trocknungszyklus, es sei denn, Sie nehmen alle Teile schnell heraus und verteilen sie, damit die Wärme abgeleitet wird.

▶ Schalten Sie das Gerät nach jedem Trockenprogramm aus, um Strom zu sparen sowie auch aus Sicherheitsgründen.

Wartung/Reinigung

▶ Stellen Sie sicher, dass Kinder beaufsichtigt werden, wenn sie Reinigungs- und Wartungsarbeiten durchführen.

▶ Trennen Sie das Gerät von der Stromversorgung, bevor Sie routinemäßige Wartungsarbeiten durchführen.

WARNUNG!

Wartung/Reinigung

▶ Reinigen Sie das Flusensieb und den Kondensatorfilter nach jedem Programm (siehe „10 - Pflege und Reinigung“ auf Seite 22).
▶ Verwenden Sie zum Reinigen des Geräts kein Spritzwasser oder Dampf.
▶ Verwenden Sie zur Reinigung des Geräts keine industriellen Chemikalien.
▶ Falls das Netzkabel beschädigt ist, wenden Sie sich bitte an den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen, um es zu ersetzen und Gefahren zu vermeiden.
▶ Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenn eine Reparatur erforderlich ist, wenden Sie sich bitte an unseren Kundendienst.

Installation

▶ Stellen Sie das Gerät an einem Ort auf, an dem sich die Tür vollständig öffnen lässt. Stellen Sie den Wäschetrockner nicht hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür mit Scharnieren auf der gegenüberliegenden Seite der Tür des Wäschetrockners auf, da dies die vollständige Öffnung der Tür einschränkt.
▶ Stellen Sie das Gerät an einem gut belüfteten, trockenen Ort auf.
▶ Stellen Sie das Gerät niemals in einem feuchten Außenbereich oder in einem Bereich auf, in dem Wasser austreten kann, wie z. B. unter oder in der Nähe eines Spülbeckens. Wenn Wasser ausgetreten ist, unterbrechen Sie die Stromzufuhr und lassen Sie das Gerät auf natürliche Weise trocknen.
▶ Installieren oder verwenden Sie das Gerät nur an einem Ort, an dem die Temperatur über 5°C liegt.
▶ Stellen Sie das Gerät nicht direkt auf einen Teppich oder in die Nähe einer Wand oder eines Möbelstücks auf.
▶ Setzen Sie das Gerät keinem Frost, keiner Hitze, direkter Sonneneinstrahlung oder Wärmequellen (z. B. Öfen, Heizungen) aus.
▶ Stellen Sie sicher, dass die elektrischen Angaben auf dem Typenschild mit der Stromversorgung übereinstimmen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
▶ Verwenden Sie keine Mehrfachstecker-Adapter und Verlängerungskabel.
▶ Achten Sie darauf, dass das Stromkabel und der Stecker nicht beschädigt werden; wenn sie beschädigt sind, lassen Sie sie von einem Elektriker austauschen.
▶ Verwenden Sie für die Stromversorgung eine separate geerdete Steckdose, die nach der Installation leicht zugänglich ist. Das Gerät muss geerdet sein.
▶ Nur für UK: Das Netzkabel des Geräts ist mit einem 3-adrigen (geerdeten) Stecker ausgestattet, der in eine normale 3-adrige (geerdete) Steckdose passt. Schneiden Sie niemals den dritten Stift (Erdung) ab oder demontieren Sie ihn. Nach der Installation des Geräts muss der Stecker zugänglich sein.

3 - Bestimmungsgemäße Verwendung

DE

Bestimmungsgemäße Verwendung

Dieses Gerät ist für das Trocknen von Kleidungsstücken und Wäschestücken bestimmt, die in einer Wasserlösung gewaschen wurden und auf dem Pflegeetikett des Herstellers als trocknergeeignet gekennzeichnet sind.

Das Gerät ist ausschließlich für den häuslichen Gebrauch im Haus bestimmt. Es ist nicht für den kommerziellen oder industriellen Gebrauch bestimmt. Änderungen oder Modifikationen am Gerät sind nicht erlaubt. Bei einer nicht bestimmungsgemäßen Verwendung können Gefahren und der Verlust aller Garantie- und Haftungsansprüche eintreten.

Normen und Richtlinien CE

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

Umweltverträgliche Verwendung

▶ Vollständiges Schleudern: Schleudern Sie die Wäsche mit der maximalen Schleuderdrehzahl.
▶ Maximale Beladung: Verwenden Sie die maximale Füllmenge gemäß der Programmtabelle, aber überladen Sie den Trockner nicht. Um die maximale Ladung auszunutzen, kann die Wäsche, die „BEREIT zum Tragen“ getrocknet werden soll, zunächst mit der „Bügelerinnerung“ leicht getrocknet werden. Wenn das Programm endet, nehmen Sie die Wäsche heraus, die gebügelt werden soll, und trocknen Sie die restliche Wäsche bis zum Ende.
▶ Lockern Sie die Wäsche auf: Schütteln Sie die Wäsche aus, bevor Sie sie in den Trockner geben.
▶ Vermeiden Sie eine übermäßige Trocknung: Eine übermäßige Trocknung sollte vermieden werden. Wählen Sie das richtige Programm und den passenden Trockengrad.
Weichspüler unnötig: Verwenden Sie beim Waschen keinen Weichspüler, da die Wäsche im Trockner weich und flauschig genug wird.
▶ Reinigung der Flusensiebe: Reinigen Sie die Flusensiebe nach jedem Trockendurchgang.
Belüftung: Stellen Sie sicher, dass das Gerät gut belüftet ist (siehe „12- Installation“ auf Seite 26).
Wiederverwendung von Kondenswasser: Das aufgefangene Kondenswasser kann für das Dampfbügeleisen verwendet werden. Vorher sollte es durch ein feines Sieb oder Kaffeefilterpapier gegossen werden. Kleinste Teile werden vom Filter zurückgehalten.

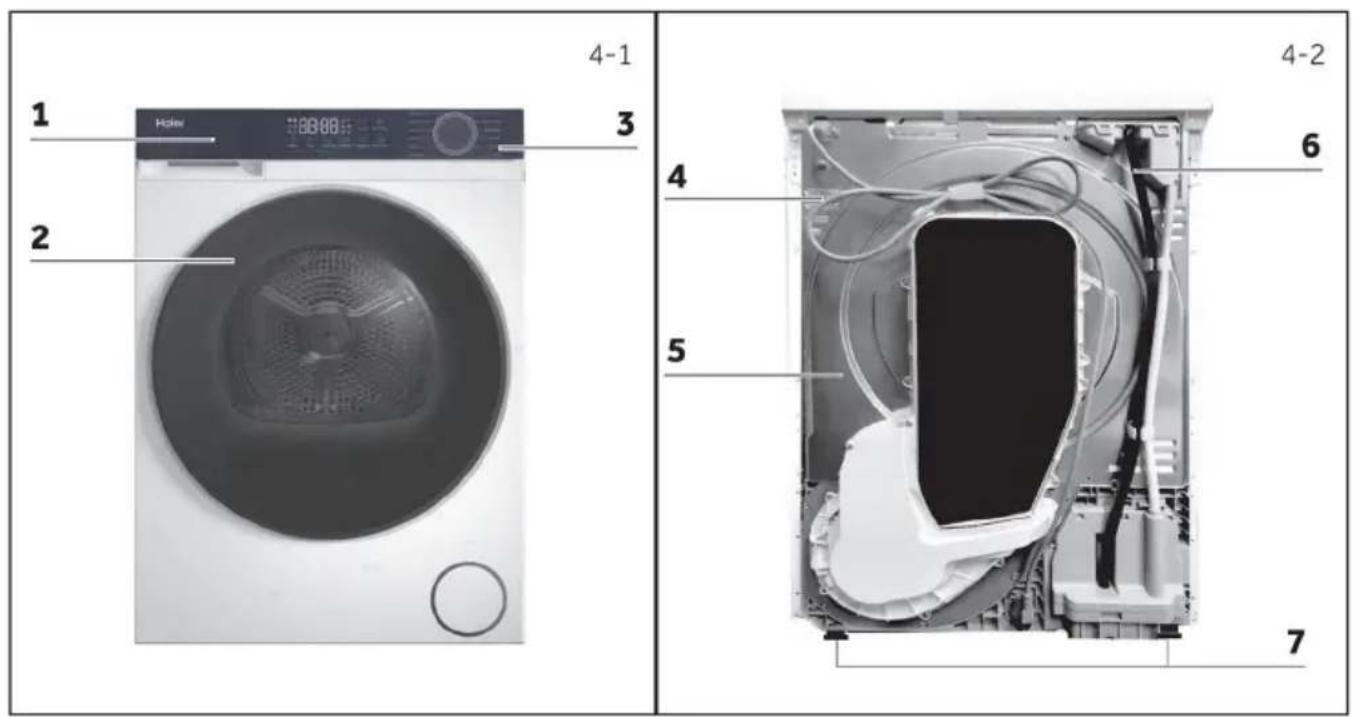

4.1. Abbildung des Geräts Vorderseite (Abb. 4-1):

1 Wasserbehälter
2 Tür des Wäschetrockners
3 Bedienfeld

4 Stromanschlusskabel
5 Hintere Platte
6 Ablauföffnung
7 Verstellbare Füße

4.2. Zubehör

Überprüfen Sie das Zubehör und die Literatur anhand dieser Liste (Abb. 4.3):

Ablaufschlauch

Energieetikett

Garantiekarten

Benutzerhandbuch

4-3

1. Anzeige Filter reinigen
2. Anzeige Türöffnung
3. Anzeige „Favorit“
4. Taste „Favorit"
5. Taste Start/Pause

6. Ein/Aus-/Programm-Knopf

7. Anzeige Tank leeren

8. Anzeige für die Türverriegelung
9. Anzeige Knitterschutz
10. Anzeige Stummschalten
11. Kindersicherungsanzeige

12. Anzeige Verzögerung

13. i-time-Taste

14. Temp.-Taste
15. Taste für Trockengrad
16. Taste Bügelerinnerung
17. Taste Verzögerung
18. Taste Knitterschutz

5.1. Anzeige Filter reinigen

Unter normalen Bedingungen leuchtet sie nicht auf; wenn die Trocknungszeit mehr als 30 Minuten beträgt, wird nach dem Programm oder während des Knitterschutzes die ENDE-Phase aktiviert und die Anzeigeleuchte (Abb. 5-1) blinkt. Für die Reinigungsschritte siehe „10.1 Reinigung des Flusensiebs“ auf Seite 22 oder „10.2 Reinigung des Kondensatorfilters“ auf Seite 22.

5.2. Anzeige Türöffnung

Wenn die Tür geöffnet ist, leuchtet diese Anzeige (Abb. 5-2). Der Benutzer muss die Tür schließen. Anschließend kann ein Trocknungszyklus gestartet werden.

5.3. Anzeige „Favorit“

Unter normalen Umständen leuchtet das Symbol nicht auf. Wenn das gespeicherte Programm ausgewählt ist, leuchtet das Symbol (Abb.5-3) auf.

5.4. Taste „Favorit“

Drücken Sie im Standby-Modus diese Taste (Abb. 5-4) und halten Sie sie 3 Sekunden lang gedrückt, um das aktuelle Programm zu speichern.

5.5. Taste Start/Pause

Drücken Sie die Taste Start/Pause (Abb. 5-5), um einen Trockendurchgang zu starten. Drücken Sie die Taste erneut, um den Trockengang zu unterbrechen. Drücken Sie die Taste erneut, um fortzufahren.

5.6. Ein/Aus-/Programm-Knopf

Schalten Sie den Netzschalter ein und wählen Sie mit dem Drehknopf (Abb. 5-6) eines der 11 Programme aus. Die Anzeige des jeweiligen Programms leuchtet auf. Weitere Informationen finden Sie unter „6-Programme“ auf Seite 14.

5.7. Anzeige Tank leeren

Diese Anzeige soll den Benutzer daran erinnern, dass der Wassertank geleert werden sollte (Abb. 5-7).

Wichtig: Leeren Sie den Wasserbehälter nach jedem Trocknungszyklus aus.

5.8. Anzeige für die Türverriegelung (bis 10 kg anwendbar)

Starke elektrische Türschlosserkennung. Wenn dieses Symbol (Abb. 5-8) leuchtet, kann die Tür der Maschine nicht geöffnet werden.

5.9. Anzeige Knitterschutz

Mit Hilfe der Knitterschutz-Funktion (Abb. 5-9) kommen die Kleider mit weniger Falten aus dem Trockner. Die Trommel dreht sich nach dem Trocknen, um die Wäsche aufzulockern, sodass sie länger im Trockner bleiben kann, ohne zu zerknittern.

5.10. Anzeige Stummschalten

Die Kontrollleuchte (Abb. 5-10) ist standardmäßig ausgeschaltet; wenn der Lautlos-Modus gewählt ist, leuchtet diese Leuchte weiter.

5.11. Kindersicherungsanzeige

Die Kindersicherungsanzeige (Abb. 5-11) bleibt im normalen Betrieb des Systems ausgeschaltet. Sie leuchtet auf, wenn die Kindersicherung aktiviert ist, und erlischt, wenn die Sperre aufgehoben wird.

5.12. Anzeige Verzögerung

Unter normalen Bedingungen leuchtet sie nicht auf. Nach der Auswahl der Reservierung leuchtet sie konstant, und während des Reservierungsvorgangs ist sie immer eingeschaltet (Abb. 5 - 12).

Mit dieser Funktion (Abb. 5-13) kann der Benutzer die Zeit des Timer-Programms an seine persönlichen Bedürfnisse anpassen.

Mit dieser Taste kann die Trocknungstemperatur an die persönlichen Bedürfnisse oder Anforderungen angepasst werden. Drücken Sie die Taste (Abb. 5-14), um die gewünschte Trocknungstemperatur einzustellen. Es gibt 4 Stufen und die entsprechende Anzeige ist unten dargestellt:

L -3 Hohe Temperatur
L -2 Mittlere Temperatur
L - I Niedrige Temperatur
Cool Kühle Luft.

5.15. Taste für Trockengrad

Drücken Sie die Taste (Abb. 5-15), um einzustellen, wie hoch der Trockengrad bei Programmende sein soll. Das Display ist unten dargestellt:

Bügeln

Bereit zum Tragen

Schranktrocken

5.16. Taste Bügelerinnerung

Mit der Funktion (Abb. 5-16) können Sie die „Bügeln“-Funktion aktivieren oder deaktivieren. Diese Funktion ist standardmäßig deaktiviert. Wenn die Funktion aktiviert ist, wird der Trockengrad automatisch auf L1 eingestellt.

Wenn die Funktion aktiv ist, wird gleichzeitig der Knitterschutz mit einer Standarddauer von 6 Stunden aktiviert.

5.17. Taste Verzögerung

Drücken Sie die Taste (Abb. 5-17) und halten Sie sie 3 Sekunden lang gedrückt, um die Verzögerungszeit einzustellen, die von 0,5 Stunden bis zu 24 Stunden in 0,5-Stunden-Schritten reichen kann.

5.18. Taste Knitterschutz

Es handelt sich um eine Betriebsart, bei der der Trockner die Wäsche trocknet und kontinuierlich bewegt, um zu vermeiden, dass die Wäsche lange unbewegt im Trockner verbleibt und stärkere Falten verursacht. Die Abbildung ist (Abb. 5-18).

5.19. Piepender Ton

Halten Sie im Standby-Modus die Tastenkombination „i-time“ + „Temp.“ (Abb. 5-19) 3 Sekunden lang gedrückt, um den Signalton ein- bzw. auszuschalten. Beim Einschalten wird „AN“ angezeigt, aber das Symbol für den Signalton leuchtet nicht auf. Beim Ausschalten wird „AUS“ angezeigt, und das Symbol für den Signalton bleibt ständig eingeschaltet.

5.20. Kindersicherung

Die Kindersicherungsfunktion soll verhindern, dass Kinder die Programmeinstellungen verändern.

Wenn das Programm läuft, kann der Benutzer die Kindersicherungsfunktion aktivieren, indem er die beiden Tasten in Abb. 5-20 2 Sekunden lang gedrückt hält. Um sie zu deaktivieren, drücken Sie diese beiden Tasten erneut und halten Sie sie 2 Sekunden lang gedrückt.

Wenn die Kindersicherungsfunktion aktiviert ist, sind alle Tasten außer dem auf AUS gedrehten Knopf und der Tastenkombination für die Kindersicherung deaktiviert.

Wenn eine ungültige Taste gedrückt wird, ertönt ein „ungültig“ Signalton und auf dem Display wird drei Sekunden lang „clok“ (Abb. 5-21) angezeigt.

Hinweis

1. Nach dem Ausschalten des Geräts und dem erneuten Einschalten ist die Kindersicherung immer noch vorhanden.
2. Wenn die Tür während des Betriebs geöffnet und dann wieder geschlossen wird, muss die Kindersicherung deaktiviert werden, bevor die Maschine gestartet werden kann.
3. Wenn das Programm beendet ist, wird die Kindersicherung deaktiviert.

●Ja o

Optional* /Nein

Programm	Max. Ladung kg	AUSWAHL-OPTIONEN
	HD80-D637	[2AT7]i-time	Temp.	Trockengrad	Bügelerinnerung	Verzögerung	Knitterschutz
Eco**)	8	/	○	●	●	●	●
Baumwolle	2	/	○	●	●	●	●
Gentle Dry	1	/	/	/	● ● ●
Wolle	1	●	○	/	/	●	/
Timer	-	●	●	/	/	●	●
Express 30'	1	/	●	/	/	●	/
Hygiene	2	/	/	/	/ ● ●
i-Refresh	1	●	○	/	/	/	/
Mix	4	/	○	●	●	●	●
Synthetik	2,5	/	○	●	●	●	●
Smart AI	2	/	○	●	●	●	●

*) Optional, d. h. es sind nicht alle Stufen verfügbar; Einzelheiten entnehmen Sie bitte auf dem Display der Maschine.
**) EN 61121 Einstellung des Testprogramms; wir empfehlen Ihnen, das Kondenswasser extern über den Ablaufschlauch abzulassen, wenn Sie eine volle Ladung mit dem Eco-Programm trocknen. Dadurch wird vermieden, dass der Wasserbehälter während des Programms geleert werden muss.

Wärmepumpentechnologie

Der Kondensationstrockner mit Wärmetauscher zeichnet sich durch einen effizienten Energieverbrauch aus. Dies sind Richtwerte, die unter Standardbedingungen ermittelt wurden. Die Werte können je nach Über- und Unterspannung, der Art des Stoffs, der Zusammensetzung der zu trocknenden Wäsche, der Restfeuchte und der tatsächlichen Ladung von den angegebenen Werten abweichen.

Programm	Nennkapazität (kg)	Zeit (h:min)	Endfeuchtigkeit (%)
Eco	8 2:50		2,0
Baumwolle	2 2:42		0,0

Umweltverträgliche Verwendung

▶ Schleudern Sie die Wäsche so trocken wie möglich, bevor Sie sie in den Wäschetrockner geben.
▶ Vermeiden Sie eine Überladung des Wäschetrockners.
▶ Schütteln Sie die Wäsche gut, bevor Sie sie in den Wäschetrockner geben.
Wählen Sie ein geeignetes Trocknungsprogramm. Achten Sie darauf, dass die Wäsche nicht länger als nötig getrocknet wird.
▶ Achten Sie darauf, den Wäschetrockner mit gereinigten Filtern zu verwenden.

8 - Anregungen und Tipps

DE

8.1. Gestärkte Wäsche

Gestärkte Wäsche hinterlässt einen Stärkefilm in der Trommel und ist nicht für den Trockner geeignet.

8.2. Weichspüler

Verwenden Sie beim Waschen keinen Weichspüler, da die Wäsche im Trockner weich und flauschig wird.

8.3. Weiche Pflegetücher

Die Verwendung von „weichen Pflegetüchern“ kann zu einem Belag an den Flusensieben führen. Dies kann zu einer Verstopfung der Filter führen. In solchen Fällen empfehlen wir, entweder auf die Zugabe von weichen Pflegetüchern zu verzichten oder eine andere Marke zu wählen. Beachten Sie in jedem Fall die Anweisungen des Herstellers.

8.4. Kleine Mengen an Füllung

Bei einer Menge von weniger als 1,0 kg sollte das „Timer“-Programm gewählt werden, da der Trockengrad der Wäsche aufgrund der geringen Beladung manchmal nicht erkannt werden kann.

8.5. Knitterschutz

Wenn die Knitterschutz-Funktion aktiviert wurde und die Wäsche am Ende des Programms nicht herausgenommen wird, bewegt sich die Trommel von Zeit zu Zeit, um Falten zu vermeiden.

8.6. Verbleibende Zeit

Die Programmdauer wird durch folgende Faktoren beeinflusst: die Art des Stoffs, die Ladungsmenge, den Feuchtigkeitsgehalt, den gewünschten Trockengrad sowie die Schleuderdrehzahl während des Waschens. Diese Faktoren werden von der Elektronik während des Programms registriert und die verbleibende Zeit wird entsprechend korrigiert.

8.7. Extra große Teile

Wenn am Ende des Programms der gewünschte Trockengrad nicht erreicht ist, lockern Sie die Wäsche auf und trocknen Sie erneut mit dem Zeitprogramm (TIMER).

8.8. Besonders empfindliche Stoffe

Textilien, die leicht einlaufen oder ihre Form verlieren können, sowie Seidenstrümpfe und Dessous sollten nicht direkt in den Trockner gegeben werden. Legen Sie empfindliche Kleidungsstücke in einen Wäschesack und vermeiden Sie es, sie zu lange zu trocknen.

8.9. Jersey und Strickwaren

Für Kleidungsstücke wie Jersey und Strickwaren empfehlen wir das Programm Feinwäsche, um ein Übertrocknen zu vermeiden.

8.10. Kleidung umdrehen

Es wird empfohlen, den Reißverschluss zu schließen und die Kleidung vor der Benutzung von innen nach außen zu drehen, um ein Übertrocknen zu vermeiden.

8.11. Metallverzierungen

Wenn Metallverzierungen und Kunststoffperlen an der Kleidung verwendet werden, sollten diese vor dem Waschen ordnungsgemäß eingewickelt werden, damit sie nicht gegen die Trommel schlagen und Schäden verursachen.

8.12. Akustisches Signal

Ein akustisches Signal kann aktiviert werden:

▶ Wenn der Wasserbehälter voll ist.
▶ Wenn Fehler auftreten.

Zusätzlich kann das akustische Signal auch für folgende Fälle gewählt werden:

▶ Am Ende des Programms
▶ Beim Drücken einer Taste
▶ Beim Drehen des Programmwahlschalters

9 - Täglicher Gebrauch

DE

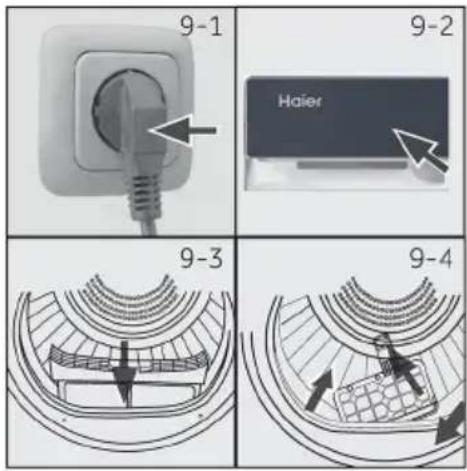

9.1. Vorbereiten des Geräts

1. Schließen Sie das Gerät an eine Stromversorgung (2 20 V bis 240 V\~/50 Hz) an (Abb. 9-1). Bitte beachten Sie auch den Abschnitt „2 - Installationsbilder“ auf Seite 7.

2. Stellen Sie Folgendes sicher:

Der Wasserbehälter ist leer und ordnungsgemäß installiert (Abb. 9-2).
Das Flusensieb ist sauber und ordnungsgemäß installiert (Abb. 9-3).
Der Kondensatorfilter ist sauber und ordnungsgemäß installiert (Abb. 9-4).

9.2. Vorbereiten der Wäsche

▶ Sortieren Sie die Kleidung nach dem Stoff (Baumwolle, Synthetik, Wolle usw.). Trocknen Sie nur Wäsche, die geschleudert wurde.
▶ Leeren Sie die Taschen aus und entfernen Sie alle scharfer oder brennbaren Gegenstände wie Schlüssel, Feuerzeuge und Streichhölzer. Entfernen Sie harte Schmuckgegenstände wie Broschen.
Ziehen Sie die Reißverschlüsse hoch und vergewissern Sie sich, dass die Knöpfe fest angenäht sind, und legen Sie Kleinteile wie Socken, BHs usw. in einen Wäschebeutel.
▶ Entfalten Sie voluminöse Stoffte ile wie Bettlaken, Tischdecken usw.
Befolgen Sie die Anweisungen auf dem Wäscheetikett und trocknen Sie nur die Kleidungsstücke, die in der Maschine getrocknet werden können.

▶ Trennen Sie weiße Kleidung von farbiger Kleidung.
Bettwäsche und Kopfkissenbezüge sollten geknöpft werden, damit sich keine Kleinteile darin verfangen können.
▶ Schließen Sie Reißverschlüsse und Haken, und binden Sie lose Gürtel ohne Metallteile, Schürzenbänder usw. zusammen.
Entfernen Sie lose Metallteile von der Kleidung, bevor Sie sie in den Trockner geben, z. B. Metallknöpfe.
▶ Trocknen Sie pflegeleichte Wäsche nicht zu sehr. Gefahr von Faltenbildung. Abschließende Trocknung an der Luft.
Kleidungsstücke wie Strickwaren können manchmal zu sehr getrocknet werden. Es wird immer empfohlen, den Trockengrad „Bügeln“ zu wählen.
Für vorgetrocknete, mehrlagige Kleidungsstücke oder für die Endtrocknung sollte das Zeitprogramm (TIMER) gewählt werden.

Referenz für die Ladung	Zusammensetzung	Durchschnittliches Gewicht pro Teil
Bettlaken (einzeln)	Baumwolle	ca. 800 g
Kleidung aus Mischgewebe	/	ca. 800 g
Jacken	Baumwolle	ca. 800 g
Jeans	/	ca. 800 g
Overalls	Baumwolle	ca. 950 g
Pyjamas	/	ca. 200 g
Hemden	/	ca. 200 g
Socken	Mischgewebe	ca. 50 g
T-Shirts	Baumwolle	ca. 150 g
Unterwäsche	Mischgewebe	ca. 70 g

9.3. Beladen des Geräts mit Kleidung

▶ Lockern Sie die Wäsche auf und geben Sie die vorsortierte Wäsche in den Trockner.
▶ Überladen Sie die Maschine nicht.
▶ Schließen Sie die Tür vorsichtig. Achten Sie darauf, dass die Kleidung nicht eingeklemmt wird.

VORSICHT!

Nichttextilien, sowie kleine, lose oder scharfkantige Gegenstände können zu Fehlfunktionen und Schäden an Kleidung und Gerät führen.

9.4. Beladen des Trockners

1. Legen Sie die Wäsche gleichmäßig in die Trommel und achten Sie darauf, den Trockner nicht zu überladen.
2. Schalten Sie den Wäschetrockner durch Drehen des Knopfes (Abb. 9-5) ein.

Weichspüler oder ähnliche Produkte sollte entsprechend den Anweisungen des Herstellers verwendet werden.

9.5. Programm einstellen und starten

1. Drehen Sie den Programm-Knopf (Abb. 9-6), um das gewünschte Programm auszuwählen.

1. Stellen Sie Funktionen wie Temperatur, Trockengrad und Verzögerung ein. Drücken Sie anschließend die Taste Start/Pause (Abb. 9-6a), um den Trocknungszyklus zu starten

9 - Täglicher Gebrauch

DE

9.6. Herausnehmen und Einlegen von Kleidung

Um Kleidung herauszunehmen oder einzulegen, kann das Programm jederzeit unterbrochen werden:

Drücken Sie die Taste „Start/Pause“. Das Programm wird beim Öffnen der Tür unterbrochen. Seien Sie vorsichtig beim Herausnehmen oder Hinzufügen von Kleidung! Das Innere der Trommel oder die Kleidung selbst kann heiß sein, so dass die Gefahr von Verbrennungen besteht.
Um das Programm fortzusetzen, drücken Sie nach dem Schließen der Tür die Taste „Start/Pause“.

9.7. Ende des Trocknungszyklus

Der Wäschetrockner schaltet sich automatisch ab, wenn ein Trocknungszyklus beendet ist. Das Display zeigt End etwa 5 s lang an. Öffnen Sie die Tür des Wäschetrockners und nehmen Sie die Wäsche heraus. Wenn die Kleidung nicht entnommen wird, startet die Knitterschutz-Funktion automatisch und das Display zeigt 0:00 an (diese Funktion ist nur bei einigen Programmen verfügbar).

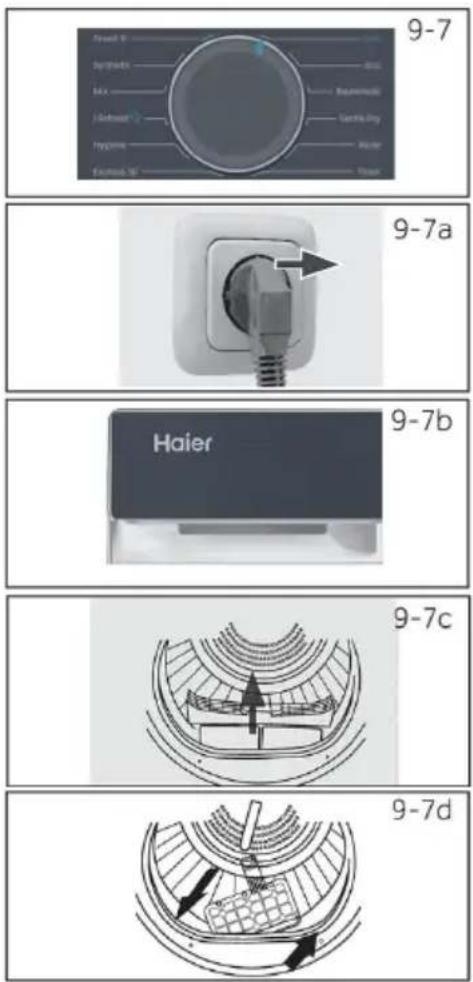

1. Drehen Sie den Knopf, um den Trockner auszuschalten (Abb. 9-7).
2. Ziehen Sie den Stecker des Wäschetrockners aus der Steckdose (Abb. 9-7a).
3. Leeren Sie den Wasserbehälter nach jedem Trocknungszyklus (Abb. 9.7b).

4. Reinigen Sie das Flusensieb nach jedem Trocknungszyklus (Abb. 9.7c).

5. Reinigen Sie den Kondensatorfilter nach jedem Trocknungszyklus (Abb. 9.7d).

WARNUNG!

Schalten Sie den Trockner niemals vor dem Ende des Trocknungszyklus aus, es sei denn, Sie nehmen alle Gegenstände schnell heraus und breiten sie aus, damit die Wärme abgegeben werden kann.

Pflegetabelle

Waschen
	Waschbar bei max. 95 °C im Normalwaschgang		Waschbar bei max. 60 °C im Normalwaschgang		Waschbar bei max. 60 °C im Schonwaschgang
	Waschbar bei max. 40 °C im Normalwaschgang		Waschbar bei max. 40 °C im Schonwaschgang		Waschbar bei max. 40 °C im Schonwaschgang für sehr Feines
	Waschbar bei max. 30 °C im Normalwaschgang		Waschbar bei max. 30 °C im Schonwaschgang		Waschbar bei max. 30°C im Schonwaschgang für sehr Feines
	Handwäsche bei maximal 40°C		Nicht waschen
Bleichen
	Jedes Bleichverfahren erlaubt		Nur Sauerstoff / chlorfrei		Nicht bleichen
Trocknen
	Trocknen im Wäschetrockner bei normaler Temperatur möglich		Trocknen im Wäschetrockner bei niedrigerer Temperatur möglich		Nicht trocknergeeignet
	Trocknen auf der Wäscheleine		Liegend Trocknen
Bügeln
	Bügeln bei einer Höchsttemperatur von max. 200°C		Bügeln bei mittlerer Temperatur von max. 150°C		Bügeln bei niedriger Temperatur von max. 110°C; ohne Dampf (Dampfbügeln kann irreversible Schäden verursachen)
	Nicht bügeln

10 - Pflege und Reinigung

DE

10.1. Reinigung des Flusensiebs

Reinigen Sie das Flusensieb nach jedem Trockengang.

1. Nehmen Sie das Flusensieb aus der Trommel (Abb. 10-1).
2. Öffnen Sie das Flusensieb (Abb. 10-1a).
3. Entfernen Sie die Flusenreste aus dem Flusensieb (Abb. 10-1b).
4. Setzen Sie das gereinigte Flusensieb wieder in den Wäschetrockner ein (Abb. 10-1c).

10.2. Reinigung des Kondensatorfilters

Reinigen Sie den Filter nach jedem Trockendurchgang.

1. Öffnen Sie die Tür (Abb. 10-2).
2. Ziehen Sie das Flusensieb aus dem vorderen Kanal heraus (Abb. 10-2a).
3. Ziehen Sie den Kondensatorfilter aus dem Luftkanal (Abb. 10-2b).
4. Trennen Sie den Schwammfilter vom Kondensatorfilter und reinigen Sie ihn von eventuellen Rückständen (Abb. 10-2c).
5. Bringen Sie den Schwamm wieder am Kondensatorfilter an und setzen Sie ihn wieder in den Kanal ein.

Hinweis

Bei der Reinigung der Filter müssen die Flusen und Fusseln in den Mülleimer geworfen werden. Sie dürfen nicht durch den Abfluss gespült werden, um die Verbreitung von Mikroplastik im Abwassersystem zu vermeiden. Um eine optimale Trocknungsleistung zu erzielen, sollten Sie den Filter regelmäßig reinigen. Ein verstopfter Filter kann zu längeren Trocknungszyklen führen, die den Energieverbrauch erhöhen.

10.3. Leeren des Wasserbehälters

Während des Betriebs kondensiert der Dampf zu Wasser und sammelt sich im Wasserbehälter. Leeren Sie den Wasserbehälter nach jedem Trocknungszyklus aus.

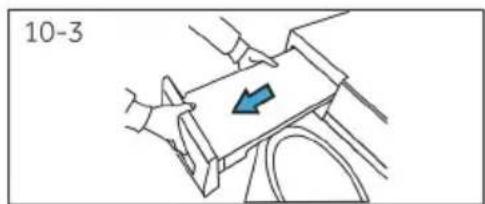

1. Ziehen Sie den Wasserbehälter aus seinem Gehäuse (Abb. 10-3).
2. Leeren Sie den Wasserbehälter (Abb. 10-3a).

1. Setzen Sie den Wasserbehälter wieder in den Wäschetrockner ein (Abb. 10-3b).

Hinweis

Verwenden Sie das Wasser nicht zum Trinken oder zur Lebensmittelverarbeitung.

10.4. Wäschetrockner

Wischen Sie die Außenseite des Wäschetrockners und das Bedienfeld mit einem feuchten Tuch ab. Verwenden Sie keine organischen Lösungsmittel oder ätzenden Mittel, um Schäden am Gerät zu vermeiden.

10.5. Trommel

Nach einer gewissen Betriebszeit bilden die im Wasser enthaltenen Mikroelemente wie Kalzium und Mineralstoffe einen unsichtbaren Film im Inneren der Trommel. Verwenden Sie ein feuchtes Tuch und etwas Waschmittel, um sie zu entfernen. Verwenden Sie keine organischen Lösungsmittel oder ätzenden Mittel, um Schäden am Gerät zu vermeiden.

Viele Probleme lassen sich auch ohne besondere Fachkenntnisse selbst lösen. Bitte überprüfen Sie alle gezeigten Möglichkeiten und befolgen Sie die unten stehenden Anweisungen, bevor Sie sich an den Kundendienst wenden. Siehe Abschnitt „14 - Kundendienst“ auf Seite 30.

WARNUNG!

▶ Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose.
Elektrogeräte sollten nur von qualifizierten Elektrofachleuten gewartet werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
Ein beschädigtes Netzkabel sollte nur vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Mitarbeitern ausgetauscht werden, um eine Gefahr zu vermeiden.

Fehlerbehebung mit Display-Code

Code	Ursache	Lösung
F2	Ausfall der Ablasspumpe / Ausfall des Wasserstandsschalters	Wenden Sie sich an den Kundendienst.
F32	NTC2 ist offen oder defekt	Wenden Sie sich an den Kundendienst.
F33	NTC3 ist offen oder defekt	Wenden Sie sich an den Kundendienst.
F4	Ungewöhnliche Erwärmung	Wenden Sie sich an den Kundendienst.
FC0	Ausfall des Busses	Wenden Sie sich an den Kundendienst.
FC2	Kommunikationsfehler der Computerkarte	Wenden Sie sich an den Kundendienst.

Wenn die Fehlercodes nach den Maßnahmen erneut auftreten, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und wenden Sie sich an den Kundendienst.

Fehlerbehebung ohne Display-Code

Problem	Mögliche Ursache	Mögliche Lösung
Der Wäsche-trockner funktioniert nicht.	Schlechte Verbindung zum Stromnetz.	Überprüfen Sie den Anschluss an die Stromversorgung.
	Stromausfall.	Überprüfen Sie die Stromzufuhr.
	Es ist kein Trocknungsprogramm eingestellt.	Stellen Sie ein Trockenprogramm ein.
	Das Gerät wurde nicht eingeschaltet.	Schalten Sie das Gerät ein.
	Der Wasserbehälter ist voll.	Leeren Sie den Wasserbehälter aus.
	Die Tür ist nicht richtig geschlossen.	Schließen Sie die Tür richtig.
Der Wäsche-trockner funktioniert nicht und das Display zeigt Eand	Die Wäsche hat den vom Programm festgelegten Trockengrad erreicht.	Überprüfen Sie, ob die Programmeinstellung angemessen ist oder nicht.
Die Trocknungszeit ist zu lang und die Ergebnisse sind nicht zufriedenstellend	Die Programmeinstellung ist nicht korrekt.	Stellen Sie sicher, dass das Programm richtig eingestellt ist.
	Der Filter ist verstopft.	Reinigen Sie das Filtersieb.
	Der Verdampfer ist verstopft.	Reinigen Sie den Verdampfer.
	Der Wäschetrockner ist überlastet.	Reduzieren Sie die Menge der Wäsche.
	Die Wäsche ist zu nass.	Schleudern Sie die Wäsche vor dem Trocknen vollständig.
	Der Lüftungskanal ist verstopft.	Überprüfen und reinigen Sie den Lüftungskanal.
Die verbleibende Zeit auf dem Display stoppt oder wird übersprungen.	Die verbleibende Zeit wird auf der Grundlage der folgenden Faktoren kontinuierlich angepasst:Stoff der Wäsche.Ladegewicht.Feuchtigkeitsgrad der Wäsche.Umgebungstemperatur.	Die automatische Einstellung ist ein normaler Vorgang.

Hinweis

Alle für die Installation relevanten Bilder finden Sie am Anfang dieses Handbuchs.

12.1. Vorbereitung

Entfernen Sie zunächst alle Verpackungen einschließlich des Styroporbodens. Beim Entfernen der Verpackung können Wassertropfen zu sehen sein. Dies ist ein normales Phänomen, das durch den Wassertest im Werk entsteht.

Hinweis

Entsorgen Sie die Verpackung auf umweltfreundliche Weise. Informationen zu den aktuellen Entsorgungsstellen erhalten Sie von Ihrem Händler oder den örtlichen Behörden.

WARNUNG!

Nach dem Transport und der Installation MÜSSEN Sie den Trockner vor der Verwendung zwei Stunden lang stehen lassen.

12.2. Transport und Wartezeit

Transportieren Sie das Gerät nur in horizontaler Lage. Zur wartungsfreien Schmierung befindet sich Öl in der Kapsel des Kompressors. Dieses Öl kann beim Schrägtransport durch das geschlossene Rohrsystem gelangen. Bevor Sie das Gerät an das Stromnetz anschließen, müssen Sie 2 Stunden warten, damit das Öl wieder in die Kapsel zurückläuft.

12.3. Aufstellen des Geräts

Das Gerät sollte auf einer ebenen und festen Oberfläche stehen. Stellen Sie die Füße auf die gewünschte Höhe (Abb. 12-1).

12.4. Einbau unter der Arbeitsplatte

Die Abmessungen der Aussparung sollten mindestens mit den Abmessungen (Abb. 12-2) übereinstimmen.

1. Stellen Sie das Gerät neben den Steckplatz. Stellen Sie sicher, dass alle Anschlüsse leicht zugänglich und funktionsfähig sind.
2. Stellen Sie alle Füße genau ein, um eine feste, ebene Position zu erhalten.
3. Bauen Sie das Gerät mit Bedacht in die Aussparung ein.
4. Sorgen Sie für eine ausreichende Belüftung.

12.5. Elektrischer Anschluss

Überprüfen Sie vor jedem Anschluss Folgendes:

▶ Die Stromversorgung, die Steckdose und die Sicherung müssen den Angaben auf dem Typenschild entsprechen.
Die Steckdose muss geerdet sein und es dürfen keine Mehrfachstecker oder Verlängerungskabel verwendet werden.
Der Netzstecker und die Steckdose müssen zueinander passen.

Stecken Sie den Stecker in die Steckdose (Abb. 12-3).

WARNUNG!

Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst ersetzt werden (siehe Garantiekarte), um eine Gefahr zu vermeiden.

12.6. Nivellieren des Trockners

Es ist WICHTIG, den Trockner zu nivellieren, damit das Gerät effizient und geräuscharm läuft. Der Trockner sollte so nivelliert werden, dass er gleichmäßig auf allen vier Füßen steht. Achten Sie darauf, dass der Trockner nicht in irgendeine Richtung schwankt.

Nivellieren des Trockners von vorne nach hinten (Abb. 12-4):

• Platzieren Sie den Gradienten auf der linken Seite.
• Stellen Sie den vorderen linken Fuß ein (nach unten drehen).
• Wiederholen Sie die oben beschriebenen Schritte für den rechten Fuß.

Nivellieren des Trockners von einer Seite zur anderen (Abb. 12-5):

• Platzieren Sie den Gradienten in der hinteren Mitte des Trockners.
• Stellen Sie die hinteren Füße so ein, dass der Trockner von Seite zu Seite eben steht.
• Schrauben Sie die Füße niemals vollständig aus ihren Gehäusen.

Überprüfen, ob der Trockner ausgewuchtet ist:

• Platzieren Sie den Gradienten in der vorderen Mitte des Trockners.
• Achten Sie darauf, dass der Trockner nicht in irgendeine Richtung schwankt.
• Wenn der Trockner nicht ausgewuchtet ist, wiederholen Sie die obigen Schritte.

Nach dem Nivellieren müssen die Ecken des Trocknerschranks frei vom Boden sein, und der Trockner darf in keiner Richtung wackeln.

12 - Installation

DE

12.7. Entleerung

Der Trockner ist mit einem Kondensator ausgestattet, in dem sich während des Trocknungszyklus Wasser ansammelt. Dieses Wasser wird in dem abnehmbaren Wasserbehälter oben links im Trockner gesammelt. Das angesammelte Wasser muss nach jedem Trocknungszyklus entleert werden, oder Sie können den Trockner so einrichten, dass er mit dem mitgelieferten Ablaufschlauch automatisch entleert wird.

Wir empfehlen, den Trockner so einzustellen, dass er sich automatisch entleert, wenn dies möglich ist, insbesondere beim Trocknen voller Ladungen, um zu vermeiden, dass der Wasserbehälter während eines Trocknungszyklus geleert werden muss.

Anschließen des Ablaufschlauchs

• Ziehen Sie den schwarzen Schlauch vom Anschluss an der Rückseite des Trockners ab (Abb. 12-6).
- Wickeln Sie den Ablaufschlauch (im Lieferumfang des Trockners enthalten) ab und schließen Sie ihn an den schwarzen Schlauch an (Abb. 12-7).
• Stecken Sie das andere Ende des Ablaufschlauchs in eine Wanne oder ein Standrohr.

Zusätzliche Daten

Spannungsversorgung (siehe Typenschild) - Spannung/ Strom/ Eingang	(220-240) V/ 50 Hz/ 3,5 A/ 650 W
Zulässige Umgebungstemperatur	5°C bis 35°C
Kältemittel	R290
Volumen	125 g

Abmessungen des Produkts

FRONTANSICHT

PRODUKTABMESSUNGEN		HD80-D637
A	Gesamthöhe des Produkts in mm	845
B	Gesamtbreite des Produkts in mm	595
C	Gesamttiefe des Produkts (bis zum Hauptbedienfeld) mm	552
D	Gesamttiefe des Produkts in mm	593
E	Tiefe der geöffneten Tür in mm	1078
F	Mindestabstand der Tür zur angrenzenden Wand in mm	186

Hinweis: Die genaue Höhe des Trockners hängt davon ab, wie weit die Füße über den Boden des Geräts hinausragen. Der Freiraum für die Aufstellung des Trockners sollte mindestens 30 mm breiter, 10 mm tiefer und 20 mm höher sein als seine Abmessungen.

Wir empfehlen unseren Haier-Kundendienst und die Verwendung von Original-Ersatzteilen.

Wenn Sie ein Problem mit Ihrem Gerät haben, lesen Sie bitte zuerst den Abschnitt „11 - Fehlersuche“ auf Seite 25..

Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an:

▶ Ihren Händler vor Ort oder
Der Kundendienst- und Support-Bereich auf www.haier.com, wo Sie Telefonnummern und FAQs finden und die Wartungsansprüche aktivieren können.

Wenn Sie mit unserem Kundendienst Kontakt aufnehmen möchten, halten Sie bitte die folgenden Daten bereit.

Die Angaben sind auf dem Typenschild zu finden.

Modell

Seriennummer ____

Überprüfen Sie im Garantiefall auch die mit dem Produkt gelieferte Garantiekarte.

Für allgemeine Geschäftsanfragen finden Sie nachstehend unsere Adressen in Europa:

Europäische Haier-Adressen

Land*	Postanschrift	Land*	Postanschrift
Italien	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIEN	Frankreich	Haier France SAS53 Boulevard Ornano - Pleyad 393200 Saint DenisFRANKREICH
Spanien und Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIEN	Belgien-FRBelgien-NLNiederlandeLuxemburg	Haier Benelux SAAnderlechtStraße von Lennik 451BELGIEN
Deutschland Österreich	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenDEUTSCHLAND	PolenUngarnGriechenlandRumänienRussland	Haier Poland Sp. zo.o. Al.Jerozolimskie 181B02-222 WarschauPOLEN
Vereinigtes Königreich	Haier Smart Home UK&l302 Bridgewater-PlatzBirchwood ParkWarringtonWA3 6XG	Tschechische Republik und Slowakei	Haier Europe ČR s.r.o.Sokolovská 651/136a,186 00 Prag 8Karlin Tschechische Republik

*Weitere Informationen finden Sie unter www.haier.com
Laden Sie das vollständige Online-Benutzerhandbuch herunter und lesen Sie es, um mehr über die Verwendung zu erfahren:
go.he.services/haier-um

PSTI-KONFORMITÄTSERKLÄRUNG

Beschreibung: Wäschetrockner mit WLAN-Schnittstelle und hOn-App

Marke: Haier

Modell: gemäß Anhang

Teilenummer: gemäß Anhang

Hergestellt in: PRC

Hersteller

Diese Konformitätserklärung wird vom Hersteller des Produkts erstellt.

Der Hersteller ist der Ansicht, dass er die Bedingungen für die Konformitätsvermutung in Anhang 2 der „Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023“ erfüllt hat:

• Bestimmungen 5.1-1 und 5.1-2 der ETSI EN 303 645 V2.1.1 (2020-06) für Passwörter;
• Bestimmung 5.2-1 von ETSI EN 303 645 V2.1.1 (2020-06) für Informationen darüber, wie Sicherheitsprobleme zu melden sind;
• Bestimmung 5.3-13 der ETSI EN 303 645 V2.1.1 (2020-06) für Informationen über Mindestzeiträume für Sicherheitsaktualisierungen.

Der definierte Support-Zeitraum beträgt mindestens 2 Jahre ab dem Kauf des Produkts.

Jegliche unerlaubte Veränderung des Produkts macht diese Erklärung ungültig.

Unterzeichnet für und im Namen von Qingdao Haier Washing Machine Co. Ltd.

Qingdao, 20. März 2024

Zhang Teng EU Produktmanager Übersee

Haier Industrial Park, No. 1 Haier Road, Qingdao, P.R.C Fax: [phone] Tel.: [phone]

http://www.haier.com
