BEDIENUNGSANLEITUNG NEUTRON BEHRINGER

markierten Anschlüsse

führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder

Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung

durch Stromschlag

auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innem des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

67Quick Start GuideNEUTRON

Achtung

Um eine Gefährdung

durch Feuer bzw.

Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind

nur durch qualifiziertes

Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle

Bedienungshinweise.

1. Betreiben Sie das Gerät nicht in

der Nähe von Wasser.

1. Reinigen Sie das Gerät mit einem trockenen Tuch.

2. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

3. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

4. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose

entsprechend ausgetauscht wird.
10. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.
11. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.
12. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.
13. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen,

Standvorrich-

tungen, Stative,

Halter oder Tische,

die vom Hersteller

benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der

Wagen-Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flussigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

1. Korrekte

Entsorgung dieses

Produkts: Dieses Symbol

weist darauf hin, das

Produkt entsprechend

der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht

zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher

Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

4. Verwenden Sie das Gerät in tropischen und/oder gemäßigten Klimazonen.

HAFTUNGSAUSSCHLUSS

MUSIC Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. MIDAS, KLARK TEKNIK, LAB GRUPPEN, LAKE, TANNOY, TURBOSOUND, TC ELECTRONIC, TC HELICON, BEHRINGER, BUGERA und COOLAUDIO sind Warenzeichen

oder eingetragene Warenzeichen der MUSIC Tribe Global Brands Ltd. © MUSIC Tribe Global Brands Ltd. 2018 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von MUSIC Tribe gewährten beschränkten Garantie finden Sie online unter musictri.be/warranty.

Instruções de

1 and 3 OSC TUNE - regelt die Frequenz der Oszillaturen.
OSC MIX - regelt die Mischung der Oszillatoren 1 und 2.
[4] and [5] OSC SHAPE - wählt die Wellenform des Oszillators. Man kann wahlweise zwischen festgelegten Wellenformen umschalten oder stufenlos zwischen benachbarten Wellenformen überblenden.
6 and 7 OSC RANGE - wählt eine der „Pfeifenlängen“ 32/16/8 für die Oszillatoren. Wenn alle 3 LEDs leuchten, ist der +/-10 Oktavmodus aktiviert.
8 OSC SYNC - OSC 2 synchronisiert sich zur Periode von OSC 1.
PARAPHONIC - Wenn mehr als eine MIDI-Note gespielt wird, können die zwei Oszillatoren unterschiedliche Tonhöhen erzeugen. Wenn nur eine Note empfangen wird, spielen beide Oszillatoren die gleiche Tonhöhe.
and PULSE WIDTH (PW) - bestimmt die Pulsweite der Oszillator-Wellenformen Square (Rechteck) / Tone Mod.

VCF-SEKTION (VOLTAGE CONTROLLED FILTER/ SPANNUNGSGESTEUERTES FILTER)

13 FREQ - regelt die Cutoff -Frequenz des VCF.
MODE - wählt den Filtertyp. Zur Auswahl stehen Hochpass-Filter (☐), Bandpass-Filter (☐) und Tiefpass-Filter (☐)
14 RESO - regelt die Resonanz des Filters
15 KEY TRK - wendet Keyboard Tracking auf das VCF an.
16 MOD DEPTH - regelt die Stärke der Filtermodulation über den FREQ MOD-Eingang.
ENV DEPTH - regelt die Stärke der Filtermodulation durch ENVELOPE 2.

LFO-SEKTION (LOW FREQUENCY OSCILLATOR/TIEFFREQUENZ-OSZILLATOR)

18 SHAPE - wählt die Wellenform des LFO.
19 RATE - regelt die Frequenz des LFO.
20 KEY SYNC - triggert den LFO neu, wenn eine MIDI-Note empfangen wird.

NOISE & VCA BIAS

21 NOISE LEVEL - regelt, wieviel Weißes Rauschen in das Filter eingespeist wird.
[22] VCA BIAS - öff net oder schließt den VCA.

DELAY-SEKTION

TIME - regelt die Länge des Delays.
24 REPEATS - regelt die Anzahl an Wiederholungen.
[35] MIX - regelt die Mischung von Direktsignal und Effektsignal.

OVERDRIVE-SEKTION

26 DRIVE - regelt die Stärke der Übersteuerung.
TONE - regelt die Klangfarbe des übersteuerten Sounds.
LEVEL - regelt die Lautstärke des Overdrive-Ausgangs. Bei ganz zurückgedrehtern Regler werden eventuell keine Audiosignale über den Ausgang ausgegeben.

ENVELOPE-SEKTION

ENVELOPE 1

Envelope 1 wird standardmäßig zum VGA CV geleitet.
29 A [ATTACK] - regelt die Attack-Zeit der Hüllkurve.
[30] D [DECAY] - regelt die Decay-Zeit der Hüllkurve.
31 S [SUSTAIN] - regelt den Sustain-Pegel der Hüllkurve.
12 R [RELEASE] - regelt die Release-Zeit der Hüllkurve.

ENVELOPE 2

Envelope 2 wird standardmäßig mit dem ENV DEPTH-Regler zum VCF Filter Cutoff geleitet – siehe 17.

OUTPUT SECTION

37 VOLUME - steuert den Hauptausgangspegel.
13 MIDI IN - akzeptiert die über den gewählten MIDI-Kanal eingehenden MIDI-Daten.

SAMPLE & HOLD CLOCK

Erzeugt ein auf der Clock basierendes Zufalls-Pattern.
19 RATE-steuert die Rate der SAMPLE & HOLD Clock.
(40) GLIDE - bestimmt, wie schnell zwischen den Sample-Werten gewechselt wird.

SLEW RATE LIMITER

SLEW - begrenzt die Änderungsrate des Eingangssignals.
PORTA TIME - steuert die Änderungsrate zwischen MIDI-Noten.

ATTENUATOR-SEKTION

ATTENUATOR 1 - verringert die Amplitude des Eingangssignals. Att1 ist über eine Steuerspannung steuerbar - siehe 58.
41 ATTENUATOR 2 - verringert die Amplitude eines Signals.

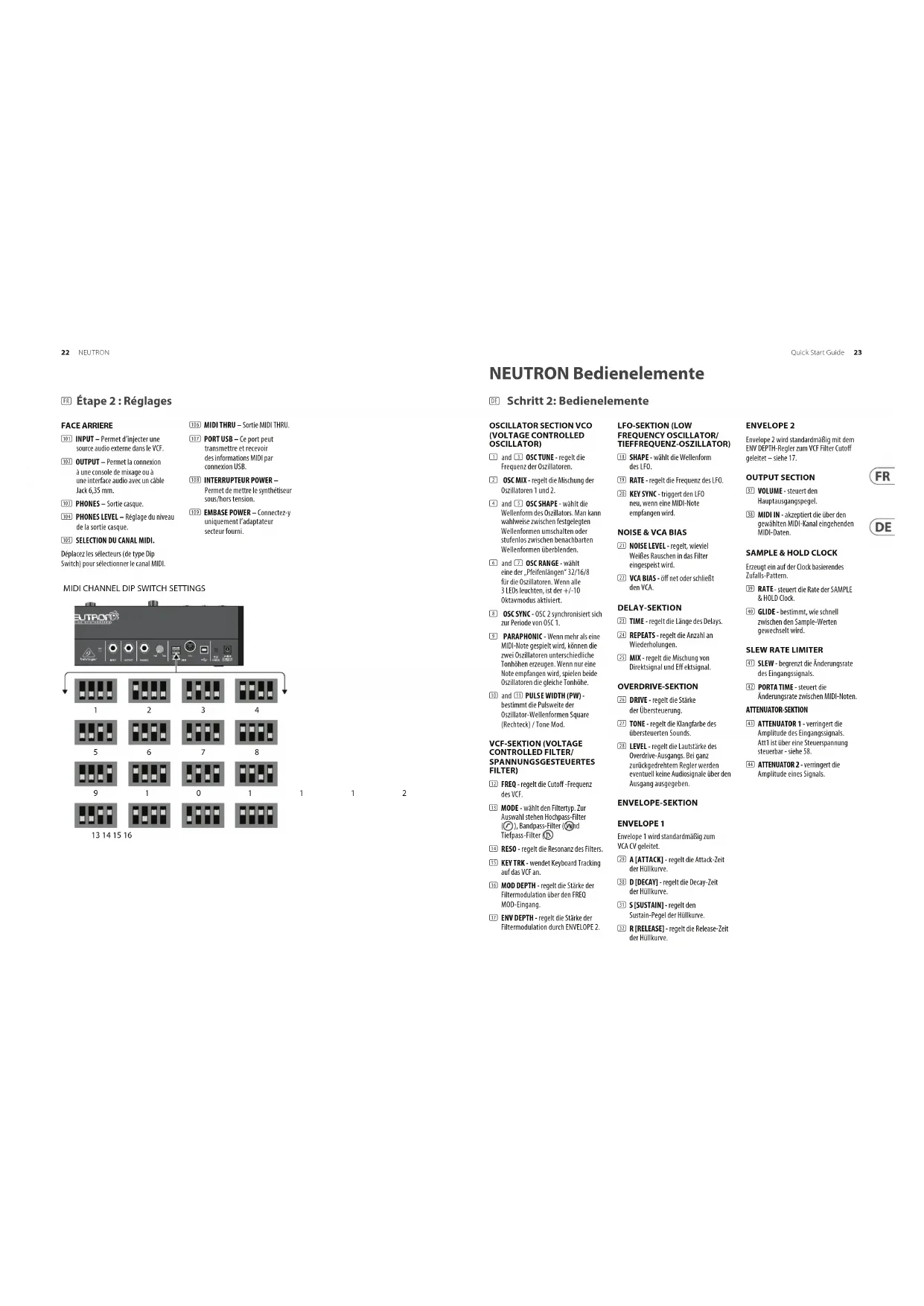

DE Schritt 2: Bedienelemente

PATCHBAY

EINGANGSSEKTION

12 OSC1+2-OSC 1 und 2 Pitch CV.

43 INVERT IN – Das Eingangssignal wird an INVERT OUT invertiert – siehe 88.

SHAPE 1 - OSC 1 Shape CV.

[50] SHAPE 2 - OSC 2 Shape CV.

51 PW1-OSC1PWCV

52 PW2-OSC 2 PW CV

VCF - VCF Signaleingang

54 FREQ MOD - VCF Cutoff -Frequenz CV

RES - VCF Resonanz CV

56 OD IN – Eingang Overdrive-Signal.

S7 VCA IN – VCA Signaleingang.

VCA CV - VCA CV

59 DELAY IN – Delaysignal-Eingang

[60] DELAY TIME – Delayzeit CV.

E.GATE1 - Envelope 1 Gate.

E.GATE2 - Envelope 2 Gate.

(63) S&H IN – Sample & Hold Signaleingang.

E4 S&H CLOCK – Sample & Hold-Clockeingang.

MULT - MULT-Signaleingang - siehe 92/93.

(69) ATT1 IN - Attenuator 1-Signaleingang.

20 ATT1 CV - Attenuator 1 CV.

[7] ATT2 IN – Attenuator 2-Signaleingang.

[72] SLEW IN - Slew-Signaleingang.

(3) SUM1(A) – SUM 1 erster Signaleingang – siehe 98.

74 SUM1(B) – SUM1 zweiter Signaleingang – siehe 98.

[15] SUM2(A) – SUM 2 erster Signaleingang - siehe 99.

75 SUM2(B) – SUM 2 zweiter Signaleingang – siehe 99.

PATCHBAY-

AUSGANGSSEKTION

OSC 1 – Ausgang von Oscillator 1.

78 OSC 2 – Ausgang von Oscillator 2.

73 OSC Mix – Ausgang von OSC 1/2 Mix.

[35] VCF 1 – Hauptausgang des Filters.

(81) VCF 2 – Alternativer Ausgang des Filters.

32 OVERDRIVE – Overdrive-Ausgangssignal.

81 OUTPUT – Hauptausgangssignal, nach dem Delay.

83 NOISE – Ausgang des Weißes Rauschen-Generators.

85 ENV1 – Envelope 1-Ausgang.

87 ENV2 – Envelope 2-Ausgang

88 INVERT – Invertierte Version des an INVERT IN anliegenden Signals - siehe 48.

(65) LFO – Ausgang des bipolaren LFO (-5 V bis +5 V).

LFO UNI – Ausgang des unipolaren LFO (0 V bis +5 V).

S&H – Sample & Hold-Ausgangssignal.

anliegenden Signals - siehe 68.

[53] MULT 2 – Kopie des an MULT IN anliegenden Signals - siehe 68.

MIDI GATE - MIDI Gate-Ausgang.

[35] ATT1 – Attenuator 1-Ausgang.

56) ATT2 - Attenuator 2-Ausgang.

57 SLEW - Slev-Ausgang.

(33) SUM1 – Summe von SUM 1(A+B).

59 SUM2 – Summe von SUM 2(A+B).

105 ASSIGN – zuweisbarer Ausgang – siehe „Anwenderseltig konfi gurierbare Optionen & Features“.

RÜCKSEITE

[16] INPUT – zum Einspeisen von externem Audiomaterial in den VCF.

OUTPUT – zum Anschließen eines Mixers oder Audio Interfaces über ein 6,3 mm-Klinkenkabel.

13 PHONES – Kopfhörerausgang.

14 PHONES LEVEL – Lautstärkeregler für die Kopfhörer.

MIDI CHANNEL SELECTION — MIDI-Kanalwahl.

Durch Verschieben der vier DIP-Schalter wählt man den MIDI-Kanal.

105 MIDI THRU - Soft(ware) MIDI THRU.

[10] USB PORT – kann MIDI-Informationen über USB senden und empfangen.

108 POWER-SCHALTER – schaltet den Synthesizer ein/aus.

[103] DC INPUT – schließen Sie an diesen Netzeingang nur den mitgelieferten Netzadapter an.

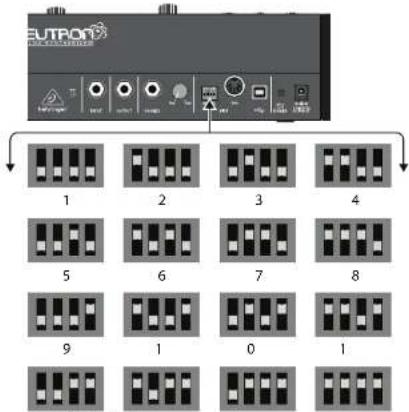

MIDI CHANNEL DIP SWITCH SETTINGS

13 14 15 16

1 1 2

26 27 Quick Start Guide NEUTRON

NEUTRON Controles

PT Passo 2: Controles

OSCILLATOR SECTION VCO (VOLTAGE CONTROLLED OSCILLATOR)

NEUTRON Erste Schritte

DE Schritt 3: Erste Schritte

ÜBERBLICK

Diese 'Erste Schritte' Anleitung wird Ihnen beim Einrichten des Neutron Analogsynthesizers helfen und seine Fähigkeiten kurz vorstellen.

VERKABELUNG

Wie der Neutron mit Ihrem System verkabelt wird, ist unter „Verkabelung“ auf Seite 10 beschrieben.

SOFTWARE-EINRICHTUNG

Der Neutron ist ein standardkonformes USB MIDI-Gerät und erfordert keine Treiberinstallation.

HARDWARE-EINRICHTUNG

Stellen Sie alle Verbindungen in Ihrem System her. Stellen Sie den Neutron mit den rückseitigen MIDI-Schaltern auf einen MIDI-Kanal ein, der in Ihrem System nur ihm zugewiesen ist. Schließen Sie ein externes MIDI Keyboard direkt an die 5-polige MIDI DIN DIN-Buchse des Neutron an oder übertragen Sie MIDI via USB. Versorgen Sie den Neutron nur über den mitgelieferten Netzadapter mit Spannung. Stellen Sie sicher, dass die Laufstärke Ihres Soundsystems zurückgedreht ist. Schalten Sie den Neutron mit dem rückseitigen Power-Schalter ein.

OSZILLATOR-SEKTION

Jeder Oszillator verfügt über einen Tune-Regler mit einem Regelbereich von ca. +/-1 Oktave in den 8/16/32-Modi oder einem Regelbereich von 0,7 Hz bis über 50 kHz, wenn alle Range-LEDs leuchten.

Mit dem OSC MIX-Regler kann man die beiden Oszillatoren überblenden und obertonreiche Sounds erzeugen.

Mit dem SHAPE-Regler jedes Oszillators kann man unterschiedliche Wellenformen wählen.

P.WIDTH wirkt auf die ersten zwei Wellenformen, TONE MOD und SQUARE WAVE.

Bei aktiviertem OSC SYNC folgt Oszillator 1 der MIDI-Note und liefert eine Referenz zum Zurücksetzen der Periode von Oszillator 2.

Bei aktivierter PARAPHOMIC-Taste können die beiden Oszillatoren unterschiedliche Tonhöhen erzeugen, wenn mehr als eine MIDI-Note gleichzeitig gespielt wird. Wird nur eine Note gespielt, werden beide Oszillatoren mit der gleichen Tonhöhe betrieben.

Der NOISE-Regler speist Weiße Rauschen ins Filter ein, mit dem man dem Sound eine andere Textur verleihen kann. Mit Rauschen lassen sich perkussive Sounds und interessante Eff ekte erzeugen.

VCA Bias steuert den VCA. Mit VCA Bias kann man den VCA „öff nen“, ohne die Hüllkurve zu triggern (z. B. mit einer MIDI-Note) und Audiosignale endlos klingen lassen.

FILTER-SEKTION

Der Neutron bietet 12 dB-Filter für drei verschiedene Modi: Hochpass-Filter, Bandpass-Filter und Tiefpass-Filter mit Resonanz-Regler. Mit der Mode-Taste kann man die Filter-Modi schrittweise durchgehen. Der FREQ-Regler wählt die Cutoff - Frequenz des Filters. Standardmäßig ist der LFO auf den FILTER DEPTH-Regler gepatcht. Auf diese Weise kann man die Filterfrequenz mit dem LFO modulieren.

Der VCF besitzt einen zweiten Ausgang (VCF 2), der über die Patchbay nutzbar ist. Der VCF 2-Modus wird vom gewählten VCF-Modus festgelegt.

Die Beziehungen sind:

$$ \text { Mode } = ⓡ, \text { VCF2 } = ⓐ $$

$$ \text { Mode } = ⓐ, \text { VCF2 } = ⓑ $$

$$ \text { Mode } = Ⓥ, \text { VCF2 } = ⓕ $$

Dadurch werden zusätzliche Filtermodi nutzbar. Beispiel: Um ein Notch-Filter (Kerbfi Iter) zu erzeugen, stellt man den Filtermodus auf ... ein, summiert VCF1 und VCF2 und patcht den summierten Ausgang auf OD IN.

KEY TRACK wendet Keyboard Tracking auf den VCF an. Dadurch wird die Cutoff -Frequenz des Filters auf Basis der zuletzt empfangenen MIDI- Note eingestellt. Die Basis-Cutoff -Frequenz wird mit dem FREQ-Regler eingestellt, wobei die MIDI-Noten die Cutoff - Frequenz relativ zur gespielten Note erhöhen. Wenn der Resonance-Regler aufgedreht ist, kann man außerdem auf diese Weise das Filter wie einen Oszillator spielen.

LFO-SEKTION

Der Neutron LFO besitzt einen Frequenzbereich von 0,01 Hz bis 10 kHz. Dies erlaubt Tieff requenz-Modulationen bis hin zu Audioraten-Modulationen mittels LFO.

Der Shape-Regler bestimmt den Typ der LFO-Wellenform. Beim Wählen der LFO-Wellenform kann man mit dem Regler feste Wellenform-Typen einstellen oder zwischen den Wellenformen überblenden.

Bei aktiviertem KEY SYNC wird der LFO beim Empfang einer MIDI-Note neu getriggert.

DELAY-SEKTION

Der Neutron verfügt über ein beeindruckendes analoges Eimerketten-Delay. Es sind Delay-Zeiten von 24 ms bis 640 ms einstellbar. Man kann auch Chorus-Eff ekte erzeugen, indem man kurze Delay-Zeiten mit einem LFO moduliert, der in den DELAY TIME-Eingang eingepeist wird.

OVERDRIVE-SEKTION

Mit der Overdrive-Sektion lässt sich ein breiter Klangfarbenbereich, von subtiler Wärme bis zu extremer Distortion, erzeugen. Eine Rechtsdrehung des Drive-Reglers verstärkt die Distortion. Der Tone-Regler formt den Klang der Übersteuerung. Wenn man den DRIVE-Pegel erhöht, kann man mit dem LEVEL-Regler die Lautstärke des Synthesizers reduzieren, ohne die gewählten Drive- oder Tone-Eigenschaften zu beeinflussen.

ENVELOPE-SEKTION

Der Neutron enthält zwei ADSR (Attack, Decay, Sustain, Release) Hüllkurven. Beim Empfang einer MIDI-Note werden beide Hüllkurven getriggert, solange die E.GATE 1/2-Eingänge nicht verwendet werden.

ENVELOPE 1 wird standardmäßig zur VCA CV geleitet. Auf diese Weise kann das Signal das System durchlaufen, wenn eine MIDI-Note gespielt wird, und der VCA geschlossen werden, wenn keine Note gespielt wird.

ENVELOPE 2 wird standardmäßig via ENV DEPTH-Regler zum VCF geleitet. Dadurch lassen sich Filterbewegungen (Sweeps) erzeugen, wenn eine MIDI-Note gespielt wird.

SAMPLE & HOLD

Die Sample & Hold-Funktion erzeugt eine zufällige, stuf ge Wellenform, indem sie dem Eingangssignal ein Sample entnimmt. Die Samplerate wird mit dem RATE-Regler oder dem SH CLOCK-Eingang bestimmt.

Der GLIDE-Regler begrenzt die Stärke der Veränderung zwischen den Samples und erlaubt so glatte Übergänge zwischen Samplewerten.

PORTAMENTO und SLEW

PORTA TIME ist die für den Übergang zwischen zwei MIDI-Noten benötigte Zeitspanne. Mit dieser Funktion lassen sich Sounds musikalisch fließend miteinander verbinden.

Der SLEW Limiter begrenzt die Stärke der Änderung eines Signals. Beispiel: Mit Slew kann man Tonhöhen-Steuerspannungen (Pitch CVs), die von einem externen Sequenzer erzeugt werden, Portamento hinzufügen.

ATTENUATORS

ATTENUATOR 1 ist ein zusätzlicher VCA zur Reduzierung der Amplitude des Eingangssignals mittels Att1 CV-Regler oder vorderseitigem Attenuator 1-Regler (43).

Der Ausgang von Attenuator 2 wird standardmäßig zum Attenuator 1-Eingang geleitet. Der zuweisbare Ausgang wird standardmäßig zur Attenuator 1 CV geleitet.

ATTENUATOR 2 – verringert die Amplitude eines Signals auf Basis des Attenuator 2-Reglers (44).

Der BIPOLAR LFO-Ausgang wird standardmäßig zum Attenuator 2-Eingang geleitet.

Der Attenuator 2-Ausgang wird standardmäßig auch zu den P.WIDTH 1- und P.WIDTH-Reglern geleitet.

EURORACK

Der Neutron-Synthesizer kann aus seinem werkseitigen Gehäuse genommen und in ein standard Eurorack-Gehäuse (nicht im Lieferumfang enthalten) eingebaut werden – siehe Details im Handbuch.

NEUTRON SOFTWARE

AKTUALISIEREN

Auf musictri.be kann man den Neutron DFU (Device Firmware Upgrade) Updater herunterladen. Befolgen Sie bitte die in den Versionshinweisen des Updates beschriebenen Verfahrensschritte.

38 39 Quick Start Guide NEUTRON

Anwenderseitig konfi gurierbare Optionen & Features

DE Schritt 4: Anwenderseitig konfigurierbare Optionen & Features

Zuweisbarer Ausgang

Man kann die Quelle der „ASSIGN“-Ausgangsbuchse wählen.

Um die Quelle zu ändern, halten Sie die „OSC SYNC“-Taste gedrückt, bis beide „RANGE“-Tasten blinken. Der aktuell gewählte zuweisbare Ausgang wird von der blinkenden LFO Shape LED angezeigt – die verfügbaren Optionen sind (im Uhrzeigersinn beginnend mit der Sinus-Wellenform):

Ändern Sie den gewählten Ausgang mit den beiden Range-Tasten. Wenn Sie fertig sind, halten Sie die „OSC SYNC“-Taste gedrückt, bis die „RANGE“-Tasten nicht mehr blinken. Der Wert des aktuell gewählten zuweisbaren Ausgangs wird gespeichert und bleibt auch beim Aus/Einschalten des Synths erhalten.

NEUTRON STIMMEN

Beim Einschalten kalibriert sich der Neutron selbst. Mit der zusätzlichen „Tune“-Funktion kann man die Oszillatoren manuell auf die zuletzt gespielte MIDI-Note stimmen.

Um OSC1 oder OSC2 zu stimmen, halten Sie die entsprechende „RANGE“-Taste gedrückt, bis die Octave LED zu blinken beginnt. Spielen Sie eine MIDI-Note. Die LFO Shape LEDs zeigen die Stimmung an – drehen Sie den TUNE-Regler, bis nur die LED der fallenden Sägezahnwelle leuchtet. Um den Tuning-Modus zu verlassen, halten Sie die RANGE-Taste gedrückt, bis die Octave LED nicht mehr blinkt.

Im +/-10 Octave-Modus ist die Notenstimmung nicht verfügbar (3 OCTAVE LEDs leuchten).

OSC & LFO SHAPE-MODUS

ÜBERBLENDEN ODER UMSCHALTEN

Man kann die OSC & LFO-Wellenformen entweder überblenden oder umschalten. Diese Funktion ist ein sehr mächtiges und einzigartiges Tool zum Kreieren von Sounds.

Für OSC1: Halten Sie die „OSC1 RANGE“-Taste gedrückt (dies aktiviert die Tuning-Funktion). Die „PARAPHONIC“-Taste blinkt, wenn Shape Mix deaktiviert ist, oder pulsiert, wenn Shape Mix aktiviert. Mit der „PARAPHONIC“-Taste kann man den Shape Mix-Status umschalten. Halten Sie die „OSC1 RANGE“-Taste gedrückt, um diesen Modus zu verlassen.

Für OSC2: Halten Sie entsprechend die „OSC2 RANGE“-Taste gedrückt. Halten Sie für LFO Shape Mix die „LFO KEY SYNC“-Taste gedrückt.

Weitere wichtige Informationen

Bitte registrieren Sie Ihr neues MUSIC Tribe-Gerät direkt nach dem Kauf auf der Website behringer.com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreff end.

1. Funktionsfehler. Sollte sich kein MUSIC Tribe Händler in Ihrer Nähe befi nden, können Sie den MUSIC Tribe Vertrieb Ihres Landes kontaktieren, der auf behringer.com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem von unseren „Online Support“ gelöst werden kann, den Sie ebenfalls auf behringer.com unter „Support“ finden. Alternativ reichen Sie bitte Ihren Garantieanspruch online auf behringer.com ein, BEVOR Sie das Produkt zurücksenden.

2. Stromanschluss. Bevor Sie das Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetzt werden.

3. Registre-se online. Por favor, registre seu novo equipamento MUSIC Tribe logo após a compra visitando o site behringer. com Registrar sua compra usando nosso simples formulário online nos ajuda a processar seus pedidos de reparos com maior rapidez e efí ciência. Além disso, leia nossos termos e condições de garantia, caso seja necessário.

2. Funcionamento
