BEDIENUNGSANLEITUNG Transformer EZVIZ

• Always keep your transformer and all of its components dry and free from any kind of moisture or water. To protect unskilled onlookers, set up caution signs that warn people to keep away from danger. Due to the product shape and dimension, the name and address of the importer/ manufacturer are printed on the package. Customer Service For more information, please visit www.ezvizlife.com. Need help? Contact us: Telephone: +31 20 204 0128 Technical Inquires Email: support.eu@ezvizlife.com SAVE THIS MANUAL FOR FUTURE REFERENCECOPYRIGHT © Hangzhou EZVIZ Software Co., Ltd. ALLE RECHTE VORBEHALTEN. Alle Informationen, einschließlich Wortlaute, Bilder und Grafiken, jedoch nicht darauf beschränkt, sind das Eigentum von Hangzhou EZVIZ Software Co., Ltd. (nachstehend als „EZVIZ“ bezeichnet). Dieses Benutzerhandbuch (nachstehend als „das Handbuch“ bezeichnet) darf ohne vorherige schriftliche Genehmigung von EZVIZ weder ganz noch teilweise reproduziert, geändert, übersetzt oder verbreitet werden. Sofern nicht anderweitig vereinbart, bietet EZVIZ keine ausdrückliche oder implizierte Gewährleistung oder Garantie bezüglich der Bedienungsanleitung. Hinweise zu dieser Bedienungsanleitung Die Bedienungsanleitung beinhaltet Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme, Abbildungen und alle sonstigen Informationen dienen nur der Beschreibung und Erklärung. Die Änderung der in der Bedienungsanleitung enthaltenen Informationen ist aufgrund von Firmware-Updates oder aus anderen Gründen vorbehalten. Die aktuelle Version nden Sie auf der ™ Website (http://www.ezvizlife.com). Überarbeitungsdatensatz Neuerscheinung – Januar, 2019 Marken ™, ™ und andere Marken und Logos von EZVIZ sind das Eigentum von EZVIZ in verschiedenen Ländern. Andere nachstehend erwähnte Marken und Logos stehen im Besitz der entsprechenden Eigentümer. Haftungsausschluss SOWEIT GESETZLICH ZULÄSSIG WIRD DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE OHNE MÄNGELGEWÄHR, MIT ALLEN FEHLERN UND FEHLFUNKTIONEN GELIEFERT, UND EZVIZ GIBT KEINE AUSDRÜCKLICHEN ODER IMPLIZIERTEN GARANTIEN, EINSCHLIEßLICH UND OHNE EINSCHRÄNKUNG, DER MARKTFÄHIGKEIT, ZUFRIEDENSTELLENDEN QUALITÄT, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK UND NICHTVERLETZUNG DER RECHTE DRITTER. AUF KEINEN FALL HAFTEN EZVIZ, SEINE GESCHÄFTSFÜHRER, ANGESTELLTEN, MITARBEITER ODER PARTNER FÜR BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIEßLICH, JEDOCH NICHT DARAUF BESCHRÄNKT, VERLUST VON GESCHÄFTSGEWINNEN, GESCHÄFTSUNTERBRECHUNG ODER VERLUST VON DATEN ODER DOKUMENTATIONEN IN VERBINDUNG MIT DER VERWENDUNG DIESES PRODUKTS, SELBST WENN EZVIZ ÜBER DIE MÖGLICHKEIT DERARTIGER SCHÄDEN INFORMIERT WAR. IN DEM NACH GELTENDEM RECHT MAXIMAL ZULÄSSIGEN UMFANG IST DIE GESAMTHAFTUNG VON EZVIZ FÜR ALLE SCHÄDEN IN KEINEM FALL HÖHER ALS DER URSPRÜNGLICHE KAUFPREIS DES PRODUKTS. EZVIZ ÜBERNIMMT KEINE HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN INFOLGEVON PRODUKTAUSFALL ODER SERVICEEINSTELLUNG, DIE DURCH: A) UNSACHGEMÄßE INSTALLATION ODER NUTZUNG, DIE NICHT DEN ANFORDERUNGEN ENTSPRICHT, B) SCHUTZ NATIONALER ODER ÖFFENTLICHER INTERESSEN, C) HÖHERE GEWALT, D) SIE SELBST ODER DRITTE, EINSCHLIEßLICH, ABER NICHT DARAUF BESCHRÄNKT, DIE VON PRODUKTEN, SOFTWARE, ANWENDUNGEN UND ANDEREN PRODUKTEN DRITTER VERURSACHT WERDEN.BEZÜGLICH PRODUKTEN MIT INTERNETZUGANG ERFOLGT DIE VERWENDUNG DER PRODUKTE AUSSCHLIEßLICH AUF EIGENES RISIKO. EZVIZ IST NICHT FÜR ANORMALEN BETRIEB, DATENSCHUTZVERSTÖßE ODER ANDERE SCHÄDEN AUFGRUND VON CYBERATTACKEN, HACKERANGRIFFEN, VIREN ODER ANDEREN

INTERNET-SICHERHEITSRISIKEN VERANTWORTLICH; EZVIZ BIETET JEDOCH AUF

ANFRAGE ZEITGERECHTE TECHNISCHE UNTERSTÜTZUNG. ÜBERWACHUNGS- UND DATENSCHUTZGESETZE VARIIEREN JE NACH GERICHTSBARKEIT. ÜBERPRÜFEN SIE VOR DER VERWENDUNG DIESES PRODUKTS ALLE RELEVANTEN GESETZE IN IHRER GERICHTSBARKEIT, UM SICHERZUSTELLEN, DASS IHRE VERWENDUNG GEGEN KEINE GELTENDEN GESETZE VERSTÖßT. EZVIZ HAFTET NICHT, FALLS DIESES PRODUKT FÜR UNGESETZLICHE ZWECKE VERWENDET WIRD. FÜR DEN FALL VON WIDERSPRÜCHEN ZWISCHEN DEM VORSTEHENDEN UND DEM GELTENDEN RECHT GILT DAS LETZTERE. Behördliche Informationen FCC-Hinweise Dieses Gerät entspricht Abschnitt 15 der FCC- Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen gestattet: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) Dieses Gerät muss jegliche Interferenzen zulassen, einschließlich jener, die zu einem unerwünschten Betrieb führen. Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten eines Digitalgeräts der Klasse B, gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnumgebung bieten. Dieses Produkt erzeugt, verwendet und strahlt Hochfrequenzenergie aus. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, so kann es störende Interferenzen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten können. Wenn dieses Produkt schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben: - Richten Sie die Empfangsantenne neu aus oder setzen Sie sie um. - Vergrößern Sie den Abstand zwischen Gerät und Empfänger. - Schließen Sie das Gerät an die Steckdose eines anderen Stromkreises als den desEmpfängers an. - Wenden Sie sich an Ihren Fachhändler oder einen erfahrenen Radio-/Fernsehtechniker. Bitte beachten Sie, dass Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller zugelassen sind, zum Verlust der allgemeinen Betriebserlaubnis führen können. Dieses Gerät muss mit einem Mindestabstand von 20 cm zwischen der Antenne und Personen aufgebaut und betrieben werden. Dieses Gerät erfüllt die Vorschriften der Industry Canada Lizenz mit Ausnahme des/r RSS- Norm(en). Der Betrieb ist unter den folgenden beiden Bedingungen gestattet: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche Interferenz hinnehmen, einschließlich Störungen, die einen unerwünschten Betrieb des Geräts verursachen. Gemäß den Vorschriften von Industry Canada darf dieser Funksender nur mit einer Antenne betrieben werden, die vom Typ und der maximalen (oder geringeren) Verstärkung ist, die von Industry Canada für den Sender zugelassen wurde. Um mögliche Funkstörungen anderer Benutzer zu reduzieren, müssen Antennentyp und Verstärkung so gewählt werden, dass die äquivalente isotrope Strahlungsleistung (EIRP) nicht höher ist, als die für eine erfolgreiche Kommunikation erforderliche. EU-Konformitätserklärung Dieses Produkt und – ggf. – auch das mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und entsprechen somit den geltenden harmonisierten europäischen Normen, die unter der Funkgeräterichtlinie 2014/53/EU, der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU aufgeführt sind. 2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben Sie dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen. Weitere Informationen nden Sie unter: www.recyclethis.info. 2006/66/EG und deren Änderung 2013/56/EU (Batterie-Richtlinie): Dieses Produkt enthält eine Batterie, die innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden darf. Siehe Produktdokumentation für spezifische Hinweise zu Batterien. Die Batterie ist mit diesem Symbol gekennzeichnet, das zusätzlich die Buchstaben Cd für Cadmium, Pb für Blei oder Hg für Quecksilber enthalten kann. Für korrektes Recycling geben Sie die Batterie an Ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Weitere Informationen finden Sie unter: www.recyclethis.info.EG-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Hangzhou EZVIZ Software Co., Ltd., dass der Funkgerätetyp [BT16] mit der Richtlinie 2014/53/EU übereinstimmt. Der vollständige Text der EU-Konformitätserklärung ist unter folgendem Weblink verfügbar: http://www.ezvizlife.com/declaration-of-conformity. Sicherheitshinweis Wichtige Sicherheitshinweise für Transformatoren:

• Überprüfen Sie Ihren Transformator gründlich, um Ausfälle zu verhindern oder zu minimieren. Kontrollieren Sie Ihren Transformator vor der Installation auf Brandgeruch, beschädigte Stromkabel und Anschlüsse oder nicht ordnungsgemäß installierte Teile.

• Schalten Sie den Strom vor der Arbeit am Transformator am Sicherungskasten ab. Stellen Sie sicher, dass zwischen Stromquelle und System kein Fehlerstrom oder Kurzschluss auftritt.

• Machen Sie sich mit den maximalen Spannungsanforderungen Ihres Transformators vertraut. Seien Sie im Hinblick auf eine Systemüberlastung durch einen einzelnen Transformator vorsichtig, unter Berücksichtigung der Tatsache, dass mehrere Transformatoren dazu beitragen, die Impedanz jeder Last auszugleichen.

• Halten Sie Ersatzmuttern, -bolzen und andere Gegenstände vom Arbeitsplatz fern, sodass diese den Transformator nicht berühren oder in ihn geraten können.

• Stellen Sie sicher, dass Ihr Transformator geerdet ist, wodurch statische Elektrizität verhindert wird und die Spulen davor geschützt werden, das Gehäuse oder den Kern zu berühren.

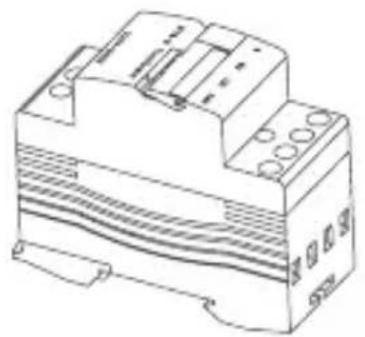

• Halten Sie Ihren Transformator und alle seine Komponenten stets trocken und frei von jeglicher Art von Feuchtigkeit oder Wasser. Stellen Sie zum Schutz unqualifizierter Zuschauer Warnschilder auf, um diese Personen vom unmittelbaren Gefahrenbereich fernhalten. Aufgrund der Produktform und -abmessungen sind Name und Anschrift des Importeurs/ Herstellers auf der Verpackung vermerkt. Kundendienst Weitere Informationen erhalten Sie auf www.ezvizlife.com Benötigen Sie Hilfe? Setzen Sie sich mit uns in Verbindung: Telefon: (+49) 0 696 640 4321 Technische Anfragen E-Mail: support.eu@ezvizlife.com BEWAHREN SIE DIESES HANDBUCH FÜR SPÄTERES NACHSCHLAGEN AUF1 Package Contents Transformer (x1) Mounting Base (x1) Quick Start Guide (x1) What’s Required for Installation Head Screwdriver Installation Step 1: Shut off power at the Fusebox. Since you’ll be working with high-voltage electricity, rst shut off the main power switch on your fusebox or consumer unit.2 Step 2: Locate your existing Doorbell Transformer. In order for EZVIZ doorbell to function properly, 12V AC power is a must. Please check if your existing doorbell transformer meets this requirement. If not, please replace yours with the one in the package. If you need help with this process or live in an area where it’s illegal to work inside your fusebox or consumer unit, hire a qualied electrician. Your transformer is most likely in your fusebox or consumer unit. If not, look in other places where electrical components are installed. Step 3: Wire your Transformer.

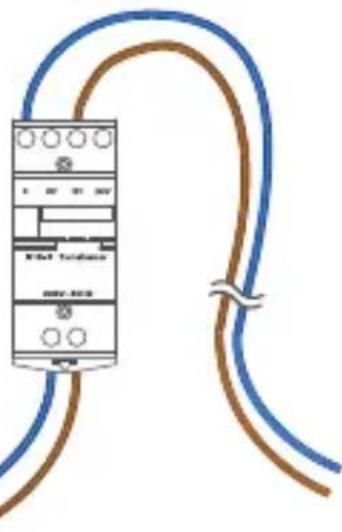

The resulting installation should look similar to the following diagram. In: 230 VAC 12VAC to Doorbell Out: 12VAC Step 4: Restore Power at the Breaker. For detailed information, please visit www.ezviz.eu.4 Lieferumfang 1 x Transformator 1 x Montagesockel 1 x Kurzanleitung Was ist für die Montage erforderlich? Kreuzschlitzschraubendreher Installation Schritt 1: Strom am Sicherungskasten abschalten Da Sie mit hohen Spannungen arbeiten werden, schalten Sie zuerst den Hauptschalter an Ihrem Sicherungskasten oder der Verbrauchereinheit aus.5 Schritt 2: Vorhandenen Türklingeltransformator aufnden Damit die EZVIZ-Türklingel ordnungsgemäß funktioniert, ist eine 12-V-Wechselstromversorgung unerlässlich. Prüfen Sie, ob Ihr vorhandener Türklingeltransformator diese Anforderung erfüllt. Falls nicht, ersetzen Sie Ihren Transformator durch den im Paket enthaltenen Transformator. Wenn Sie Hilfe bei diesem Vorgang benötigen oder in einer Region leben, in der es illegal ist, im Inneren Ihres Sicherungs- oder Verteilerkastens zu arbeiten, beauftragen Sie einen qualizierten Elektriker. Ihr Transformator bendet sich höchstwahrscheinlich in Ihrem Sicherungs- oder Verteilerkasten. Falls nicht, sehen Sie an anderen Stellen nach, an denen elektrische Komponenten installiert sind. Schritt 3: Verdrahtung des Transformators

1. Installieren Sie den Montagesockel (im Lieferumfang enthalten) an Ihrem

neuen Transformator.

2. Trennen Sie die 4 Drähte von Ihrem vorhandenen Transformator und entfernen

Sie ihn von Ihrem Sicherungskasten oder anderen Installationsort.

3. Schließen Sie diese 4 Drähte an Ihren neuen Transformator an und achten Sie darauf,

die Primär- und Sekundärdrähte nicht zu vertauschen.

4. Führen Sie die Drahtenden jeweils in die Klemmen ein und ziehen Sie jede

Verbindung mit einem Schraubendreher fest.

5. Stellen Sie sicher, dass jeder Draht festgeklemmt ist, um eine feste Verbindung.

Zu Ihrer EZVIZ-Türklingel (0; 12 V) Netzspannungseingang6

6. Dadurch werden die Primärdrähte neu belegt, um 12 V zu Ihrer Türklingel

• Routine cleaning, normal cosmetic and mechanical wear and tear. Please do not hesitate to contact your seller or our Customer Service, with any questions.EINGESCHRÄNKTE GARANTIE Vielen Dank, dass Sie sich für Produkte der Hangzhou EZVIZ Software Co., Ltd. (EZVIZ) entschieden haben. Diese eingeschränkte Garantie („Garantie“) gibt Ihnen, dem Erstkäufer des EZVIZ-Produkts, spezifische Rechtsansprüche. Sie können auch andere gesetzliche Rechte haben, die je nach Staat, Provinz oder Gerichtsbarkeit variieren. Diese Garantie gilt nur für den Erstkäufer des Produkts. „Erstkäufer“ ist jeder Verbraucher, der das EZVIZ-Produkt bei einem autorisierten Verkäufer gekauft hat. Die Haftungsausschlüsse, Ausschlüsse und Beschränkungen der Haftung im Rahmen dieser Garantie gelten nicht, soweit sie durch geltendes Recht verboten sind. Kein Vertriebspartner, Wiederverkäufer, Vertreter oder Mitarbeiter ist berechtigt, Änderungen, Erweiterungen oder Ergänzungen dieser Garantie vorzunehmen. Für Ihr EZVIZ-Produkt gilt eine Garantie von zwei (2) Jahren ab Kaufdatum gegen Material- und Verarbeitungsfehler oder eine längere Zeitspanne, die das Gesetz des Landes oder Bundesstaates, in dem dieses Produkt verkauft wird, vorschreibt, wenn es normalerweise gemäß der Bedienungsanleitung verwendet wird. Sie können Garantieleistungen anfordern, indem Sie sich an unseren Kundendienst wenden. Für defekte EZVIZ-Produkte im Rahmen der Garantie wird EZVIZ nach eigenem Ermessen (i) Ihr Produkt kostenlos reparieren oder ersetzen, (ii) Ihr Produkt gegen ein funktional gleichwertiges Produkt austauschen, oder (iii) den ursprünglichen Kaufpreis zurückerstatten, vorausgesetzt, Sie legen die Original-Kaufquittung oder deren Kopie, eine kurze Erklärung des Defekts und das Produkt in der Originalverpackung vor. Nach eigenem Ermessen kann EZVIZ eine Reparatur oder einen Austausch mit einem neuen oder überholten Produkt oder Komponenten durchführen. Diese Garantie deckt nicht die Versandkosten, die Versicherung oder andere Nebenkosten, die Ihnen bei der Rücksendung des Produkts entstehen. Sofern nicht durch geltendes Recht verboten, ist dies Ihr einziges und ausschließliches Rechtsmittel bei Verletzung dieser Garantie. Jedes Produkt, das im Rahmen dieser Garantie repariert oder ersetzt wurde, unterliegt den Bedingungen dieser Garantie für die Dauer von neunzig (90) Tagen ab Lieferdatum oder der verbleibenden ursprünglichen Garantiezeit. Diese Garantie gilt nicht und ist unter folgenden Bedingungen ungültig:

• Wenn der Garantieanspruch außerhalb der Garantiezeit geltend gemacht wird oder wenn der Kaufbeleg nicht vorgelegt wird;

• Für jede Fehlfunktion, jeden Defekt oder jede Störung, die durch oder infolge von Beweisen für Stöße, Fehlbedienung, Sabotage, unsachgemäßen Gebrauch, falsche Netzspannung, Unfall, Verlust, Diebstahl, Feuer, Überschwemmung oder andere höhere Gewalt, Transportschäden oder Schäden, die durch Reparaturen durch nicht autorisiertes Personal verursacht wurden;

• Für alle Verbrauchsmaterialien, wie beispielsweise Batterien, bei denen die Fehlfunktion auf die normale Alterung des Produkts zurückzuführen ist;

• Kosmetische Schäden, einschließlich, aber nicht darauf beschränkt, Kratzer, Dellen und Kunststoffbruch an den Ports;

• Jegliche Software, auch wenn sie mit EZVIZ-Hardware verpackt oder verkauft wird;

• Für alle anderen Schäden, die frei von Material- oder Verarbeitungsfehlern sind;
