BEDIENUNGSANLEITUNG GTTBo04 Easy Home

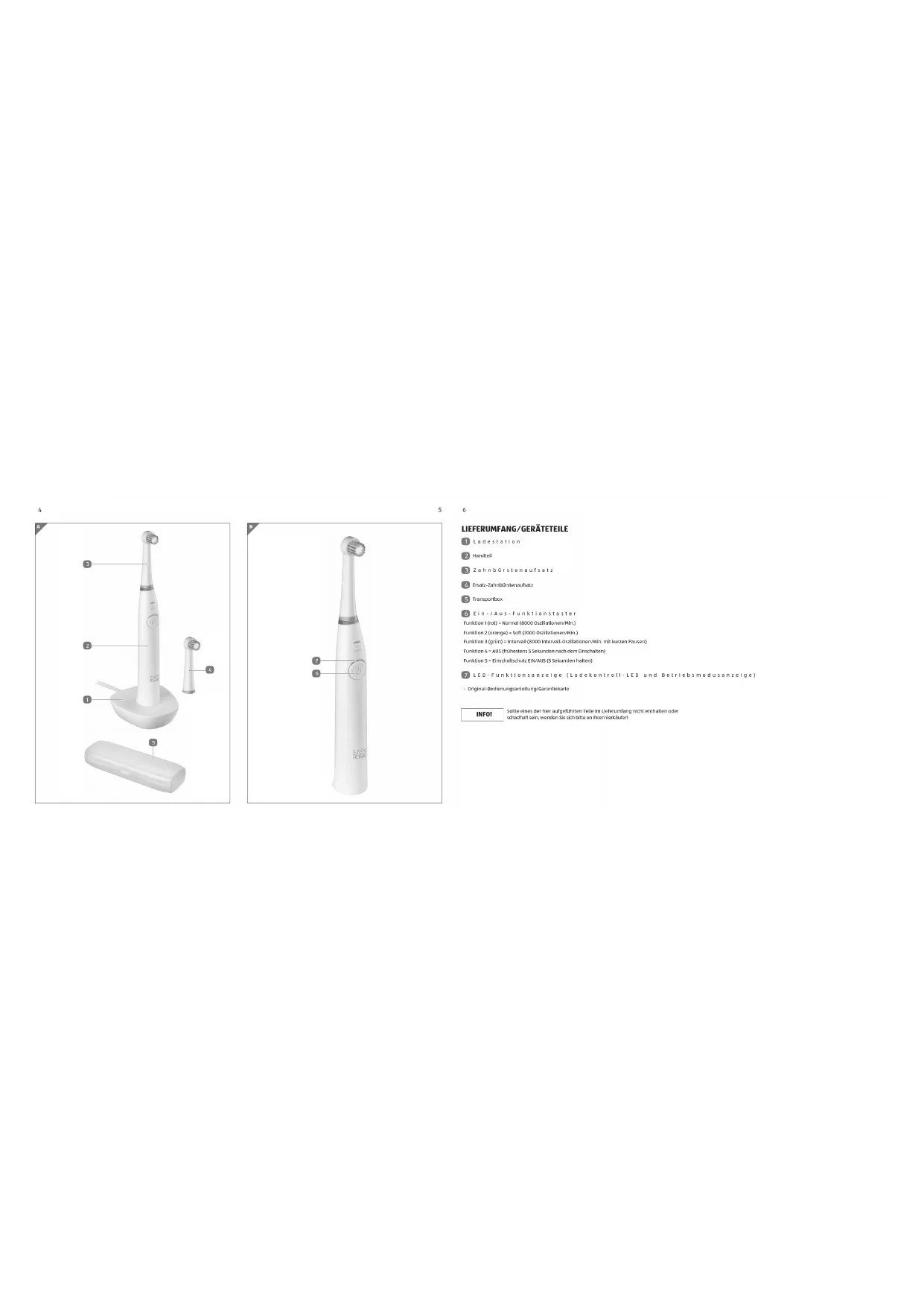

Ladestation Handteil Zahnbürstenaufsatz Ersatz-Zahnbürstenaufsatz Transportbox Ein-/Aus-Funktionstaster Funktion 1 (rot) = Normal (8000 Oszillationen/Min.) Funktion 2 (orange) = Soft (7000 Oszillationen/Min.) Funktion 3 (grün) = Intervall (8000 Intervall-Oszillationen/Min. mit kurzen Pausen) Funktion 4 = AUS (frühestens 5 Sekunden nach dem Einschalten) Funktion 5 = Einschaltschutz EIN/AUS (5 Sekunden halten) LED-Funktionsanzeige (Ladekontroll-LED und Betriebsmodusanzeige) - Original-Bedienungsanleitung/Garantiekarte INFO! Sollte eines der hier aufgeführten Teile im Lieferumfang nicht enthalten oder schadhaft sein, wenden Sie sich bitte an Ihren Verkäufer!

SYMBOLE WARNUNG! Kennzeichnet eine Gefährdung mit mittlerem Risiko, die zu Tod oder schwerer Verletzung führen kann, wenn sie nicht vermieden wird. ACHTUNG! Bei Nichtbeachtung kann es zu Sachschäden kommen. INFO! Steht vor Hinweisen und Erklärungen. WEEE-Kennzeichnung: Gerät darf nicht über den Hausmüll entsorgt werden. Ni-MH Batterierücknahme: Batterien und Akkus dürfen nicht über den Hausmüll entsorgt werden (Ni-MH: Nickel-Metallhydrid-Akku). IP67 Schutzgrad IP67: Staubdicht und vollständiger Schutz gegen Berührung stromführender Teile. Zeitweilig wasserdicht (30 Minuten in 1 Meter Wassertie- fe bei Umgebungsdruck). Schutzklasse II / : Betriebsmittel mit verstärkter oder doppelter Isolierung zwi- schen Netzstromkreis und Ausgangsspannung. Hinweis für die Entsorgungsstelle zur Vorgehensweise bei der Entnahme des Akkus. Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwenden- den Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Das Siegel Geprüfte Sicherheit (GS-Zeichen) bescheinigt, dass ein Pro- dukt den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG) entspricht. Das GS-Zeichen zeigt an, dass bei bestimmungsgemäßer Ver- wendung und bei vorhersehbarer Fehlanwendung des gekennzeichneten Produk- tes die Sicherheit und Gesundheit des Nutzers nicht gefährdet sind. Es handelt sich hierbei um ein freiwilliges Sicherheitszeichen. Symbole8 Allgemeines ALLGEMEINES Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den Kauf dieses Produktes entschieden haben. Wir hof- fen sehr, dass es Ihnen gefällt und Sie es gerne benutzen. In dieser Original-Bedienungsanleitung haben wir genau beschrieben, wie Sie den Artikel optimal und sicher nutzen können. Wir wünschen Ihnen viel Freude damit! Lesen und befolgen Sie diese Original-Bedienungsanleitung vollständig vor Ge- brauch des Gerätes, insbesondere die Sicherheitshinweise, und bewahren Sie sie auf, falls Sie später etwas nachlesen möchten. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzun- gen oder zu Schäden an der Zahnbürste führen. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit. Diese Original-Bedienungsanleitung kann auch als PDF-Datei von unserer Home- page www.gt-support.de heruntergeladen werden.9 SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch

• Das Gerät dient zum Putzen von Zähnen und ist nur für den Privathaushalt geeig- net. Für den gewerblichen Einsatz ist es nicht geeignet.

• Das Gerät darf nur mit dem mitgelieferten Zubehör und passenden Zahnbürsten- aufsätzen benutzt werden.

• Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschä- den oder sogar zu Personenschäden führen. Die Zahnbürste ist kein Kinderspiel- zeug.

• Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. Gefahr für Kinder und erweiterten Personenkreis

• Dieser Artikel kann von Kindern und von Personen mit reduzier- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

• Kinder dürfen nicht mit dem Gerät spielen.

• Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlu- cken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird. Sicherheitshinweise10 Gefahr durch Elektrizität WARNUNG! Stromschlag-Gefahr! Das Gerät arbeitet mit ge- fährlicher Spannung. Der Umgang mit Flüssigkeiten in Verbindung mit Elektrogerä- ten erfordert höchste Aufmerksamkeit! Eine häufi ge Unfallursache im Haushalt ist Unaufmerksamkeit bei Routinevorgängen. Achten Sie darauf, dass beim Anschlie- ßen bzw. Abziehen des Netzsteckers oder bei der Bedienung des Gerätes Ihre Hände stets trocken sind.

• Die Anschlussleitung sowie der Netzstecker dürfen nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Die Ladestation darf nicht in Wasser oder andere Flüssigkeiten getaucht werden. Stromschlaggefahr!

• Betreiben Sie das Gerät nicht im Freien und setzen Sie es nie Wit- terungseinfl üssen wie Regen, Schnee oder Frost aus.

• Schließen Sie die Ladestation an eine ordnungsgemäß instal- lierte Steckdose an, deren Spannung den Technischen Daten entspricht.

• Bei Verwendung eines Zwischensteckers oder Verlängerungs- kabels müssen diese den gültigen Sicherheitsbestimmungen entsprechen. Die angegebene maximale Stromstärke darf nicht überschritten werden.

• Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzstecker ziehen können.

• Benutzen Sie das Gerät nicht: – wenn das Gerät beschädigt ist, – Anschlussleitung oder Netzstecker beschädigt sind, – das Gerät heruntergefallen ist. Sicherheitshinweise11

• Wickeln Sie die Anschlussleitung der Ladestation vor jedem Ge- brauch vollständig ab. Achten Sie dabei darauf, dass die An- schlussleitung nicht geklemmt, gequetscht oder durch scharfe Kanten oder heiße Gegenstände beschädigt wird.

• Ziehen Sie den Netzstecker aus der Steckdose: – wenn Sie die Ladestation nicht benutzen, – nach dem Ladevorgang, – bevor Sie das Gerät reinigen oder wegstellen, – wenn während des Betriebes offensichtlich eine Störung auftritt, – bei Gewitter. Ziehen Sie dabei immer am Netzstecker, nicht an der An- schlussleitung.

• Nehmen Sie keine Veränderungen am Gerät oder an der An- schlussleitung vor.

• Lassen Sie Reparaturen nur von einer Fachwerkstatt durchfüh- ren. Beachten Sie auch die Garantiebedingungen (siehe Garan- tiekarte).

• Lassen Sie das Handteil nicht herunterfallen und setzen Sie es keinen mechanischen Stößen aus.

• Die Anschlussleitung der Ladestation kann nicht ersetzt werden. Bei Beschädigung muss das Gerät entsorgt werden.

• Das Handteil darf nur mit der mitgelieferten Ladestation gela- den werden.

• Das Gerät darf nicht an eine Zeitschaltuhr oder ein separates Fernwirksystem, wie z. B. einen Dämmerungsschalter oder eine Funksteckdose angeschlossen werden. Sicherheitshinweise12 Gefahr von Verletzungen sonstiger Ursache

• Verlegen Sie die Anschlussleitung so, dass sie nicht zur Stolper- falle wird.

• Ersetzen Sie abgenutzte oder beschädigte Bürstenaufsätze so- fort, um Verletzungen im Mund- und Zahnbereich zu vermei- den. ACHTUNG! Achtung Sachschäden

• Lassen Sie das Handteil nicht herunterfallen. Wenn dies doch passiert, nutzen Sie die Zahnbürste nicht mehr. Lassen Sie sie von einer zugelassenen Servicestelle überprüfen.

• Stellen Sie die Ladestation auf einen stabilen, ebenen und hit- zebeständigen Untergrund. Achten Sie dabei auf einen ausrei- chend großen Abstand zu starken Wärmequellen wie Heizplat- ten, Heizungsrohren u. Ä.

• Vermeiden Sie einen Hitzestau und stellen Sie die Ladestation so auf, dass die beim Gebrauch auftretende Wärme des Gehäuses rundum gut abziehen kann.

• Legen Sie keine Gegenstände wie z. B. Tücher oder Zeitschriften auf die Ladestation. Es besteht Brandgefahr!

• Auf der Unterseite des Gerätes befi ndet sich eine gummierte Standfl äche. Da die Möbel bzw. Bodenoberfl ächen aus den ver- schiedenen Materialien bestehen und mit den verschiedenen Pfl egemitteln behandelt werden, kann es nicht völlig ausge- schlossen werden, dass manche dieser Stoffe Bestandteile ent- halten, die die Standfl äche angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.

• Verwenden Sie zum Reinigen keine aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme o. Ä. Sicherheitshinweise13

• Nehmen Sie Gerät und Zubehör aus der Verpackung.

• Entfernen Sie sorgfältig sämtliches Verpackungsmaterial und wickeln Sie die An- schlussleitung vollständig ab.

• Überprüfen Sie, bevor Sie das Gerät zum ersten Mal benutzen, ob die Spannungs- angabe auf dem Typenschild mit der Ihres Haushaltes übereinstimmt. Das Typen- schild befi ndet sich auf der Unterseite der Ladestation.

• Reinigen Sie das Gerät mit einem leicht angefeuchteten Tuch vor dem ersten Ge- brauch, um mögliche Verpackungs- und Produktionsrückstände zu entfernen.

• Spülen Sie die Zahnbürstenaufsätze

unter fl ießendem Wasser ab und wischen Sie beide Teile trocken.

• Stellen Sie die Ladestation

auf einen stabilen und ebenen Untergrund. Erstes Aufl aden und weitere Ladevorgänge

• Schließen Sie die Ladestation

an eine ordnungsgemäß installierte Steckdose an und setzen Sie das Handteil

auf die Ladestation. INFO! Lassen Sie das Handteil

beim ersten Aufl aden ca. 16 Stun- den auf der Ladestation

Die LED-Funktionsanzeige

blinkt grün während des Ladevorganges. Ist der Lade- vorgang abgeschlossen, leuchtet die LED-Funktionsanzeige dauerhaft grün. Aus Stromspargründen wird der Akku nicht dauerhaft weitergeladen. Aufgrund der natürlichen Entladecharakteristik des NiMH-Akkus wird der Ladevorgang nach einer gewissen Zeit wieder aktiviert. Dies wird durch eine blinkende LED-Funktionsanzeige

signalisiert. Der kurzzei- tige Ladevorgang ist abgeschlossen, wenn die LED-Funktionsanzeige wieder dauer- haft grün leuchtet. Das Handteil

lässt sich nach dem Abnehmen von der Ladestation erst nach ca. 2 Sekunden einschalten. Vor dem ersten Gebrauch14 Hinweise zum Ladevorgang/Akku

• Eine Überladung des Akkus ist ausgeschlossen. Ist der Akku aufgeladen, nehmen Sie das Handteil von der Ladestation und ziehen Sie den Netzstecker der Ladestati- on aus der Steckdose.

• Wenn die Bewegungen des Zahnbürstenaufsatzes spürbar nachlassen oder ein er- schöpfter Akku am Handteil angezeigt wird, ist ein Aufl aden des Akkus erforderlich.

• Sie tragen zur Pfl ege des Akkus bei, indem Sie den Akku erst wieder vollständig laden, wenn er vollständig entladen ist.

• Nach längerer Lagerzeit kann es erforderlich sein, den Akku mehrmals zu laden und zu entladen, um die volle Leistungsfähigkeit zu erlangen. ACHTUNG! Ein dauerndes Aufl aden verkürzt die Lebens- dauer des Akkus. Eine rot blinkende LED-Funktionsanzeige

im Betrieb signalisiert einen erschöpf- ten Akku. Je nach Restkapazität des Akkus können noch einige Putzzyklen durchge- führt werden. Laden Sie das Handteil

für ca. 16 Stunden auf. Das Erwärmen des Handteils während des Aufl adens ist normal. Der Ladevorgang erfolgt über Induktion und kann durch metallische Gegenstände in der Nähe der Ladestation beeinträchtigt werden. Halten Sie einen Mindestabstand zu metallischen Gegenständen von 10 cm mit der Ladestation ein. Trennen Sie die Ladestation vom Stromnetz, sobald der Ladevorgang beendet ist. Vor dem ersten Gebrauch15 BEDIENUNG

• Stecken Sie den Zahnbürstenaufsatz

gerade auf das Handteil

. Um den Zahnbürstenaufsatz abzunehmen, diesen vom Handteil gerade abziehen.

• Befeuchten Sie die Zahnbürste und tragen Sie Zahncreme auf.

• Setzen Sie die oszillierende Zahnbürste erst in Gang, nachdem sich die Bürste im Mund befi ndet. INFO! Die Zahnbürste oszilliert und macht nach jeweils ca. 30 Se- kunden eine kurze Pause. 2 Minuten nach dem Start erfolgt ein zweimaliges kurzzeitiges Stoppen des Motors und die Zahnbürste läuft wei- ter. Anschließend erfolgen abwechselnd Pause und kurzzeitiges zweimaliges Stoppen des Motors alle 30 Sekunden.

• Drücken Sie den Ein-/Aus-Funktionstaster

, um die Zahnbürste einzuschalten. Durch wiederholtes Drücken des Ein-/Aus-Funktionstasters

können Sie inner- halb von 5 Sekunden nach dem Einschalten folgende Funktionen abrufen: Funktion 1 = Normal (8000 Oszillationen/Min., LED-Funktionsanzeige

leuchtet rot) Funktion 2 = Soft (7000 Oszillationen/Min., LED-Funktionsanzeige

leuchtet orange) Funktion 3 = Massage (8000 Intervall-Oszillationen/Min. mit kurzen Pausen, LED-Funktionsanzeige

leuchtet grün) Funktion 4 = AUS (frühestens 5 Sekunden nach dem Einschalten) Funktion 5 = Einschaltschutz (Aktivieren/Deaktivieren: Ein-/Aus-Funktionstaster 5 Sekunden halten) INFO! Das Deaktivieren erfolgt auch beim Aufsetzen auf die betriebs- bereite Ladestation. Bedienung16 INFO! Funktion 1 und 2: Die Zahnbürste oszilliert und macht nach je- weils ca. 30 Sekunden eine kurze Pause. Wenn Sie Ihre Zähne in 4 Putzabschnitte unterteilen und jeden Abschnitt 30 Sekunden putzen, erreichen Sie die empfohlene und gleichmäßige Putzdauer von 2 Minuten. 2 Minuten nach dem Start erfolgt ein zweimaliges kurzzeitiges Stoppen des Motors und die Zahnbürste läuft weiter. Anschließend erfolgen abwechselnd Pause und kurzzeitiges zweimali- ges Stoppen des Motors alle 30 Sekunden. Funktion 3: Die Zahnbürste oszilliert in Intervallen und macht nach jeweils ca. 30 Se- kunden eine kurze Pause. 2 Minuten nach dem Start erfolgt ein zweimaliges kurzzei- tiges Stoppen des Motors und die Zahnbürste läuft weiter. Anschließend erfolgen ab- wechselnd Pause und kurzzeitiges zweimaliges Stoppen des Motors alle 30 Sekunden. Funktion 4: Die Zahnbürste kann aus jeder Funktion durch wiederholtes Drücken des Ein-/Aus-Funktionstasters

ausgeschaltet werden (frühestens 5 Sekunden nach dem Einschalten). INFO! Das erneute Einschalten erfolgt mit der zuletzt benutzten Funktion. Funktion 5: Siehe „Einschaltschutz beim Transport im Reisegepäck“. Bedienung17 Nach dem Gebrauch

• Ziehen Sie den Zahnbürstenaufsatz

ab und spülen Sie ihn gründlich unter fl ießendem Wasser. Klopfen Sie ihn anschließend mit der Aufnah- meöffnung kräftig gegen ein Handtuch und trocknen Sie ihn ab. INFO! Achten Sie darauf, dass der Zahnbürstenaufsatz möglichst schnell trocknen kann. Legen Sie ihn keinesfalls ins Wasser zur Aufbewahrung.

• Spülen Sie die Zahnbürstenaufnahme des Handteils

(Zahnbürstenaufnahme nach unten halten) kurz ab, und wischen Sie die Aufnahme und das Handteil an- schließend trocknen. WARNUNG! Ziehen Sie zum Reinigen der Ladestation un- bedingt den Netzstecker aus der Steckdose. Die Ladestation darf nicht in Wasser oder andere Flüssigkeiten getaucht werden. Stromschlaggefahr!

• Reinigen Sie die Ladestation

nur mit einem feuchten Tuch und stellen Sie sicher, dass sie vollständig trocken ist, bevor Sie sie erneut an das Stromnetz anschließen.18 Einschaltschutz beim Transport im Reisegepäck / Lagerung

EINSCHALTSCHUTZ BEIM TRANSPORT IM REISEGEPÄCK

INFO! Um ein ungewolltes Einschalten, z. B. während des Trans- ports in der Transportbox

oder einem Koffer zu vermei- den, kann der Ein-/Aus-Funktionstaster

• Drücken und halten Sie im ausgeschalteten Zustand den Ein-/Aus-Funktionstaster

für mindestens 5 Sekunden. Die LED-Funktionsanzeige

blinkt schnell fünf Mal grün. Die Zahnbürste lässt sich nun durch Drücken des Ein-/Aus-Funktionstas- ters

nicht mehr einschalten.

• Aktivieren Sie den Ein-/Aus-Funktionstaster

, indem Sie ihn erneut für mindes- tens 5 Sekunden drücken. Die LED-Funktionsanzeige

leuchtet für ca. 1 Sekunde grün und die Zahnbürste wird eingeschaltet. Frühestens 5 Sekunden nach dem Einschalten kann das Ausschalten erfolgen. Alternativ kann der Taster auch durch das Aufsetzen auf die ans Stromnetz ange- schlossene Ladestation aktiviert werden. Ein kurzes Aufsetzen reicht hierbei aus. Beachten Sie die kurze Verzögerung (2 Sekunden) vor dem Einschalten. LAGERUNG Bei längerem Nichtgebrauch lagern Sie das Gerät in der Transportbox an einem tro- ckenen, vor direktem Sonnenlicht geschützten, frostfreien Ort.19 Ersatz Zahnbürstenaufsätze / Störung und Abhilfe

ERSATZ-ZAHNBÜRSTENAUFSÄTZE

Wir empfehlen einen Tausch des Zahnbürstenaufsatzes nach 3 Monaten. Zahnbürs- tenaufsätze sind Verschleißteile und unterliegen nicht den Garantiebestimmungen! Neue Zahnbürstenaufsätze können über das Servicecenter bestellt werden. Den Preis inkl. MwSt und die Versandkosten können Sie dort erfahren. Die Kontaktdaten entnehmen Sie bitte aus der Garantiekarte.

Fehler: Keine Funktion Mögliche Ursache und Abhilfe: - Akku leer? Handteil auf die Ladestation setzen und Netzstecker anschließen. - Einschaltschutz aktiviert? Einschaltschutz deaktivieren, siehe Einschaltschutz beim Transport Fehler: LED-Funktionsanzeige zeigt den Ladevorgang nicht an Mögliche Ursache und Abhilfe: - Ladestation angeschlossen? Netzstecker an das Stromnetz anschließen. Überprüfen Sie die Funktion der Steckdose, indem Sie ein anderes Gerät einstecken.20 Technische Daten TECHNISCHE DATEN Ladestation Netzspannung: 100-240 V~, 50/60 Hz Leistungsaufnahme: 1,6 W Schutzklasse: II / Schutzgrad: IP67 Handteil Akku: 2,4 V, 400 mAh (Ni-MH) Betriebsdauer (Akku voll): ca. 35 Minuten Funktion 1: 8000 Oszillationen/Min. Funktion 2: 7000 Oszillationen/Min. Funktion 3: 8000 Intervall-Oszillationen/Min. Zeitintervall: 0,5 Sekunden Unterbrechung nach ca. 30 Sekunden. 2 Minuten nach dem Start erfolgt ein Stopp/Start/Stopp des Motors und die Zahnbürste läuft weiter. Anschließend erfolgen abwechselnd Pause und kurzzeitiges zweimaliges Stoppen des Motors alle 30 Sekunden. Es erfolgt keine automatische Abschaltung. Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.21 Konformitätserklärung / Entsorgung

KONFORMITÄTSERKLÄRUNG

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung fi nden Sie im Internet unter www.gt-support.de ENTSORGUNG Verpackung und Gerät entsorgen
