Produkttyp	Schnurloses Telefon DECT/GAP
Marke	Switel
Modell	DF1853
Abmessungen Basisstation	80 x 170 mm (Durchmesser x Höhe)
Abmessungen Mobilteil	165 x 55 x 25 mm
Stromversorgung Basisstation	100-240 V AC, 5,1 V DC / 700 mA
Wiederaufladbare Akkus	2 x AAA NiMH, 1,2 V, 500 mAh (pro Mobilteil)
Standby-Zeit	Ca. 100 Stunden
Gesprächszeit	Ca. 10 Stunden
Reichweite im Freien	Bis zu 300 Meter im freien Feld
Reichweite in Innenräumen	Bis zu 50 Meter
Telefonbuch	50 Einträge mit Name und Nummer
Anrufliste	Letzte 50 Anrufe
Wahlwiederholung	Letzte 20 gewählte Nummern
Hauptfunktionen	Freisprechen, Tastensperre, Babyfon, Wecker, Konferenz, Anrufweiterleitung
Sicherheit	Nur das mitgelieferte Netzteil verwenden; Gerät nicht öffnen; nicht in der Nähe medizinischer Geräte verwenden
Pflege und Reinigung	Mit einem weichen, fusselfreien Tuch reinigen; keine Lösungsmittel verwenden
Garantie	2 Jahre

Häufig gestellte Fragen - DF1853 SWITEL

Wie stelle ich Datum und Uhrzeit am Switel DF1853 ein?

Drücken Sie MENÜ, wählen Sie BASIS und dann ZEITEINSTELLUNG. Geben Sie das Datum (Format TTMMJJ) und die Uhrzeit (Format HHMM) über die Zifferntastatur ein, bestätigen Sie mit OK.

Wie sperre ich die Tastatur, um versehentliche Anrufe zu vermeiden?

Halten Sie die #-Taste gedrückt, bis das Schlosssymbol auf dem Display erscheint. Zum Entsperren halten Sie die #-Taste erneut gedrückt.

Wie aktiviere ich die Babyfon-Funktion?

Drücken Sie MENÜ, wählen Sie EXTRA-MENÜ und dann BABYÜBERWACHUNG. Wählen Sie den Modus BABYANRUF oder GEGENSPRECHEN. Im Modus GEGENSPRECHEN stellen Sie die Empfindlichkeit ein. Platzieren Sie das Mobilteil im zu überwachenden Raum.

Wie melde ich ein neues Mobilteil an der Basis an?

Drücken Sie am Mobilteil MENÜ, wählen Sie TELEFON und dann ANMELDUNG. Wählen Sie die Basis, geben Sie die PIN ein (Standard: 0000). Halten Sie dann die Paging-Taste an der Basis gedrückt, bis die LED blinkt. Das Mobilteil wird angemeldet.

Wie setze ich das Telefon auf die Werkseinstellungen zurück?

Für das Mobilteil: MENÜ > TELEFON > WERKSEINSTELLUNGEN. Für die Basis: MENÜ > BASIS > WERKSEINSTELLUNGEN. Bestätigen Sie die Aufforderung. Die Telefonbucheinträge werden nicht gelöscht.

Was tun, wenn auf dem Display 'Basis suchen' angezeigt wird?

Überprüfen Sie, ob die Basis eingeschaltet ist (Netzstecker und Kontrollleuchte). Verringern Sie den Abstand zwischen Mobilteil und Basis. Wenn das Problem bestehen bleibt, müssen Sie das Mobilteil möglicherweise erneut anmelden.

Wie benutze ich die Freisprechfunktion?

Drücken Sie während eines Gesprächs die Freisprechtaste (Lautsprechersymbol), um den Lautsprecher einzuschalten. Drücken Sie erneut, um zum Hörer zurückzukehren.

Wie programmiere ich einen Wecker?

Drücken Sie MENÜ, wählen Sie EXTRA-MENÜ und dann ALARM. Aktivieren Sie den Modus (EINMALIG oder TÄGLICH), stellen Sie die Zeit und die Melodie ein. Bestätigen Sie mit OK.

Wie leite ich einen Anruf an ein anderes Mobilteil weiter?

Drücken Sie während eines externen Gesprächs MENÜ, wählen Sie INTERNER ANRUF, wählen Sie das gewünschte Mobilteil und drücken Sie OK. Kündigen Sie den Anruf bei Bedarf an und legen Sie auf. Der Anruf wird weitergeleitet.

Welche Akkus kann ich im Mobilteil verwenden?

Verwenden Sie nur wiederaufladbare Akkus vom Typ AAA NiMH mit 1,2 V und 500 mAh (im Lieferumfang enthalten). Verwenden Sie keine nicht wiederaufladbaren Alkali-Batterien. Beachten Sie die Polarität beim Einlegen.

BEDIENUNGSANLEITUNG DF1853 SWITEL

1 Sicherheitshinweise ....2
2 Telefon in Betrieb nehmen ....4
3 Bedienelemente ....7
4 Einführende Informationen....9
5 Telefonieren ....11
6 Weitere Leistungsmerkmale .....15
7 Anrufliste / Wahlwiederholung .....16
8 Telefonbuch ....17
9 Telefon einstellen ....19
10 Mobilteile an-/abmelden .....23
11 Betrieb an Telefonanlagen/Zusatzdienste .....24
12 Anhang 25

D

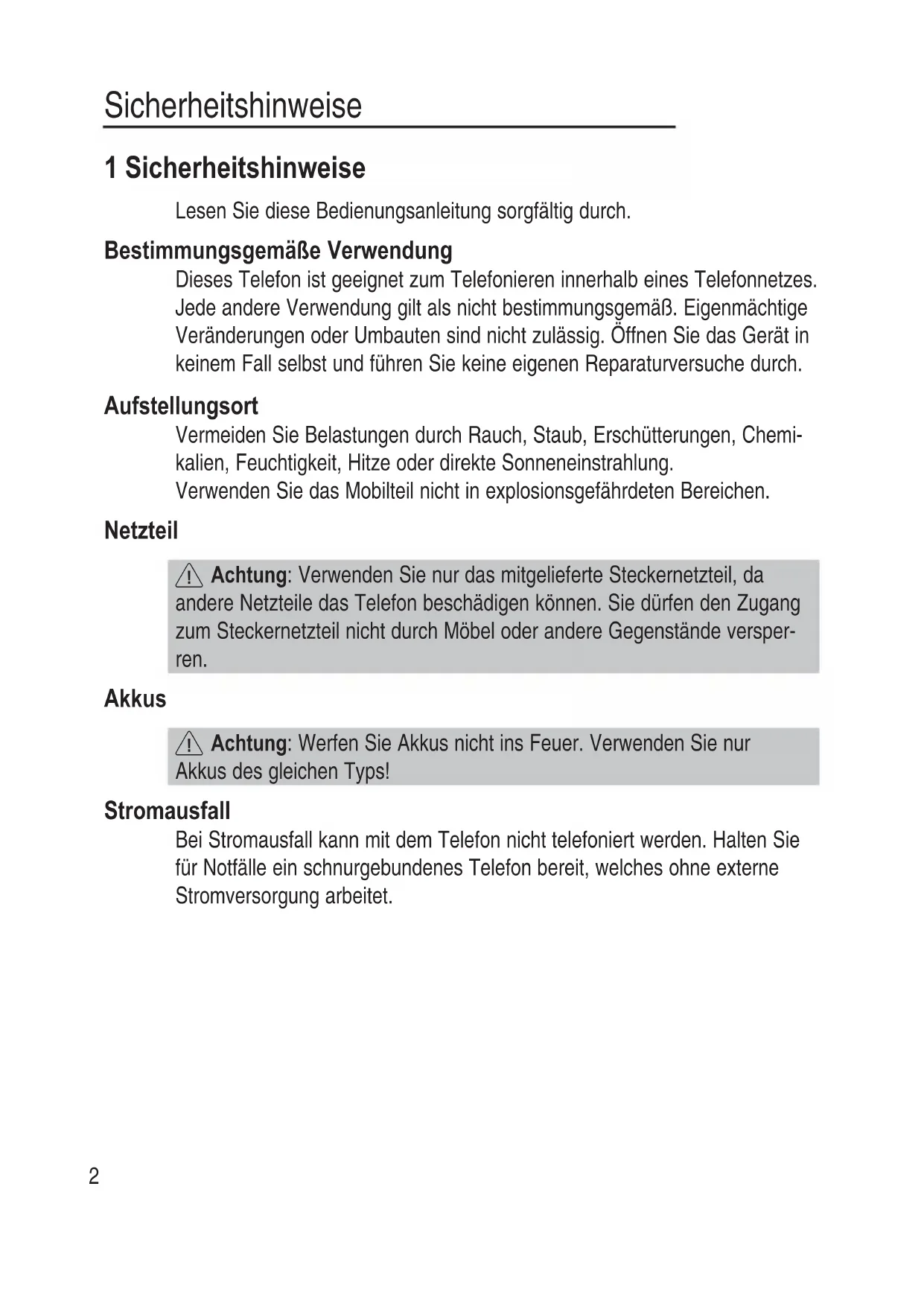

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Telefon beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs!

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

D

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

2 Telefon in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die

Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt DF 185x-Modell

		1851	1852^1	1853^1	1854^1
Basisstation mit Ladestation mit Netzteil - 1 2 3		Netzteil		1	1	1
Mobilteil	1	2	3	4
Telefonanschlusskabel		1	1	1	1
Akkus	2	4	6	8
Bedienungsanleitung		1	1	1	1

Stromverbrauch

Die Leistungsaufnahme der Basisstation beträgt:

- im Betrieb (Bereitschaft/Gespräch): ca. 0,3 / 0,4 W

- während der Ladung des Mobilteils: ca. 1,0 W.

Die Nulllast des Netzteils beträgt ca. 0,3 W.

Die durchschnittliche Effizienz beträgt ca. 62 %.

Die Leistungsaufnahme der Ladestation beträgt:

- ohne Mobilteil: ca. 0,3 W

- während der Ladung des Mobilteils: ca. 1,0 W.

Die Nulllast des Netzteils beträgt ca. 0,3 W.

Die durchschnittliche Effizienz beträgt ca. 62 %.

Strahlungsreduzierung (ECO-Mode)

Sowohl im Gesprächs- als auch im Bereitschaftsmodus wird die Strahlung im Vergleich zu Standard-DECT-Schnurlos telefonen erheblich verringert.

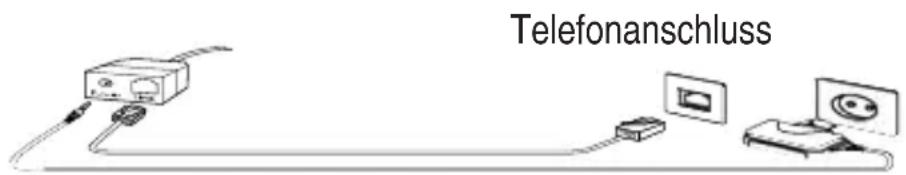

Basisstation anschließen

⚠️ Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Telefonanschluss

Netzsteckdose

⚠️ Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzteil! Achten Sie darauf, dass die Netzsteckdose frei zugänglich ist.

Ladestation anschließen ^2

Schließen Sie die Ladestation an eine Netzsteckdose an.

⚠️ Achtung: Verwenden Sie für die Ladestation nur das mitgelieferte Netzteil! Achten Sie darauf, dass die Netzsteckdose frei zugänglich ist.

D

Akkus einlegen

Entfernen Sie die hintere Abdeckung des Mobilteils. Legen Sie die Akkus in das Akkufach ein. Setzen Sie die hintere Abdeckung auf, indem Sie sie flach auf die Mobilteilrückseite legen und rundherum herunterdrücken, bis sie einrastet. Betrachten Sie das Mobilteil einmal rundherum von der Seite, ob die Abdeckung ohne Spalt direkt fest aufgesetzt ist.

⚠️ Achtung: Verwenden Sie nur die mitgelieferten Akkus oder Akkus gleichen Typs! Achten Sie auf die richtige Polarität!

Akkus aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 8 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus die untere Grenze erreicht hat, blinkt das Akkusymbol im Display und Sie hören den Akku-Warnton.

Datum und Uhrzeit einstellen

Bei Inbetriebnahme verfügt das Telefon nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste). Datum und Uhrzeit stellen Sie über den Menüpunkt „BASIS / UHR EINST.“ ein.

Displaysprache einstellen

Die Displaysprache ist in verschiedenen Sprachen einstellbar. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt „MOBILTEIL / SPRACHE“ ändern.

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert (Auslieferungszustand), wird ein Anruf automatisch beim Herausnehmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt „MOBILTEIL / AUTOM. ANTWORT“ ein- oder ausgeschaltet.

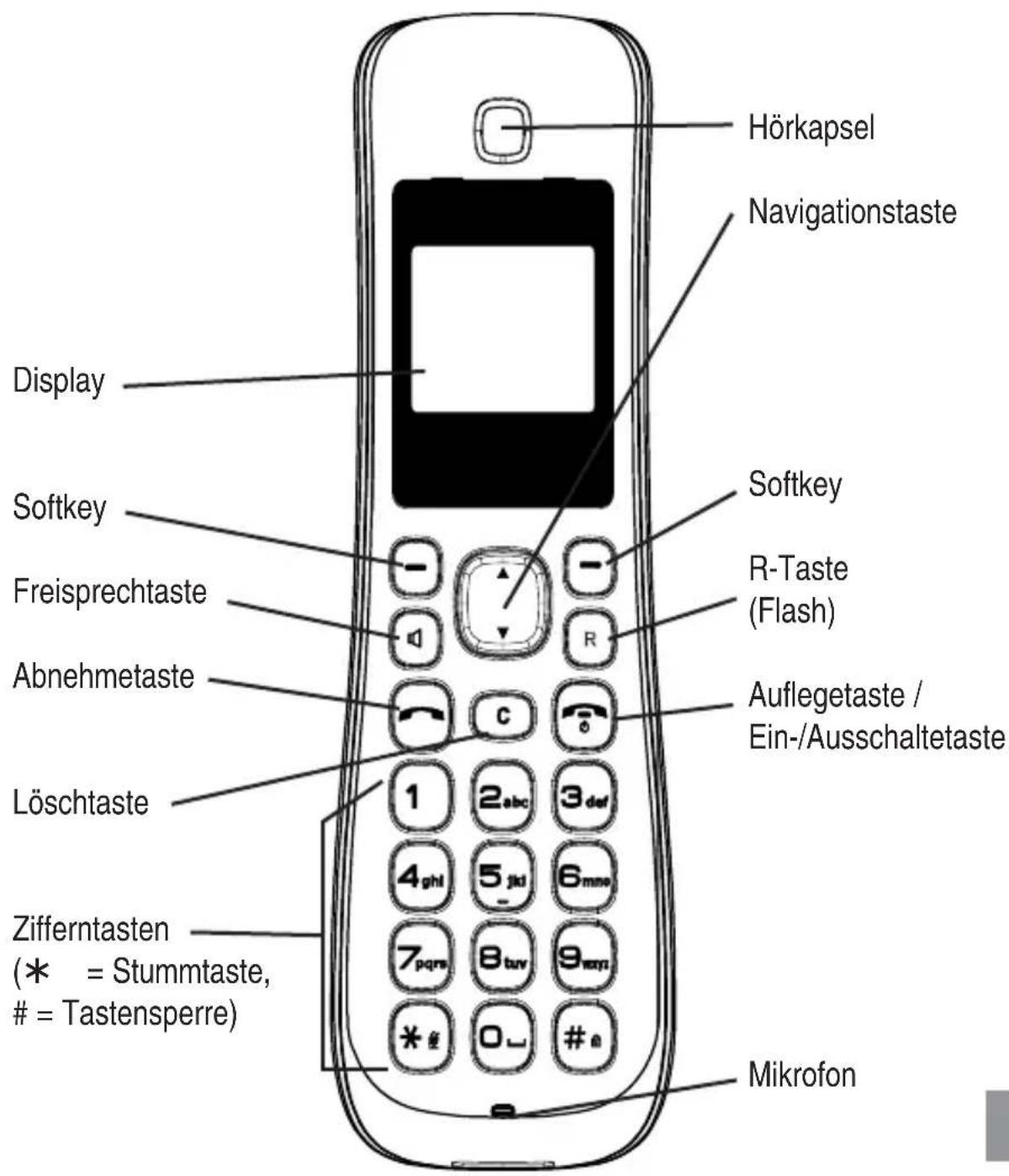

3 Bedienelemente

Hörkapsel Navigationstaste Display Softkey Freisprechtaste Abnehmetaste Löschtaste Zifferntasten (* = Stummtaste,

= Tastensperre)

Softkey R-Taste (Flash) Auflegetaste / Ein-/Ausschaltetaste 1 2 abc 3 def 4 ghl 5 jkl 6 mne 7 pqre 8 tuv 9 wpi * # 0# ## Mikrofon

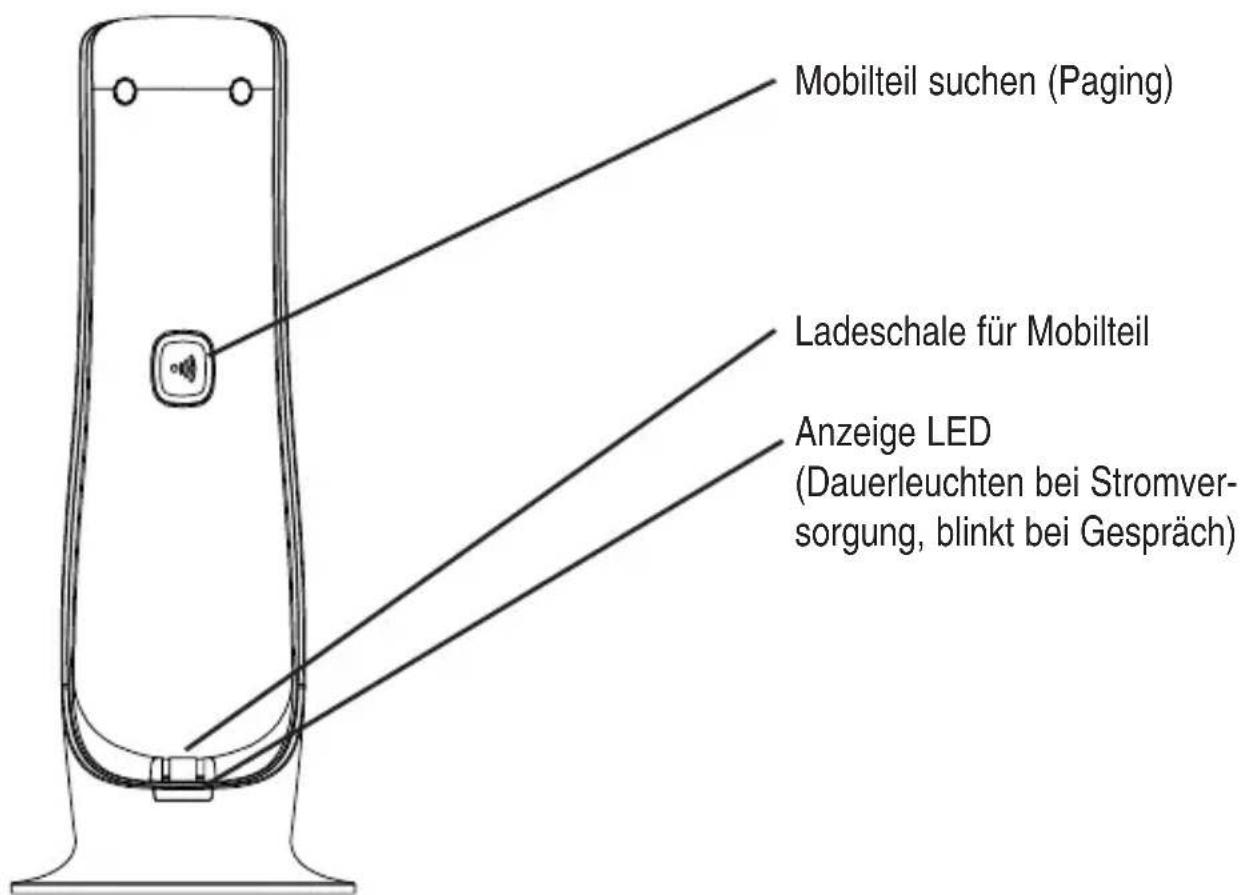

Mobilteil suchen (Paging) Ladeschale für Mobilteil Anzeige LED (Dauerleuchten bei Stromversorgung, blinkt bei Gespräch)

4 Einführende Informationen

In diesem Kapitel finden Sie grundlegende Informationen zur Handhabung des Telefons.

Symbole im Display des Mobilteils

Symbol	Beschreibung
	Konstant: Verbindung zur Basisstation.Blinkt: Keine Verbindung zur Basisstation.
	Konstant: Anzeige der Akkukapazität.Blinkt während Mobilteil in der Basis: Akku wird geladen.Einige Segmente werden nicht angezeigt:Akku muss geladen werden.
	Konstant: Sie führen ein Gespräch.Blinkt: Sie erhalten gerade einen Anruf.
	Tastensperre ist eingeschaltet.
	Ein Alarm ist eingestellt.

In der unteren Displayzeile werden zugehörig zu den beiden Softkeys die abhängig vom Betriebszustand verfügbaren Funktionen angezeigt, z. B.:

MENÜ	Aufruf des Menüs.
TELBUCH	Aufruf des Telefonbuchs.
OK	Bestätigung einer Einstellung.
ZURÜCK	Zurück zum übergeordneten Menü bzw. Abbruch der Programmierung.

D

Funktionen der Navigationstaste

▲	Im Menü / in Listen (Telefonbuch, Anrufliste, Wahlwiederholung): Blättern aufwärts.Während eines Gesprächs: Lautstärke erhöhen.Während eines Gesprächs: Lautstärke verringern.Im Menü / in Listen (Telefonbuch, Anrufliste, Wahlwiederholung): Blättern abwärts.

Sonderfunktionen einiger Tasten

Im Bereitschaftszustand: langer Tastendruck schaltet Tastensperre ein/aus.

Bei Namenseingaben: kurzer Tastendruck schaltet zwischen Groß- und Kleinschreibung um.

Im Gespräch: langer Tastendruck schaltet Mikrofon ein/aus.

Bei Wahl/Wahlvorbereitung: langer Tastendruck gibt Wahlpause ein.

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste drücken.

Navigation im Menü

Alle Funktionen sind über unterschiedliche Menüs zu erreichen.

Zur Navigation im Menü benutzen Sie die Softkeys und die Navigationstaste.

Mit dem linken Softkey MENÜ öffnen Sie das Menü.

Mit den Navigationstasten ▲ bzw. ▼ bewegen Sie sich im Menü.

Zum Öffnen eines Untermenüs drücken Sie den Softkey OK.

Einstellungen/Änderungen nehmen Sie mit ▲ bzw. ▼ vor.

Wollen Sie zum übergeordneten Menü zurück drücken Sie ZURÜCK.

Durch Drücken der Auflegetaste gelangen Sie wieder in den Bereitschaftszustand.

5 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Befindet sich das Mobilteil nicht in der Basis:

Drücken Sie eine beliebige Taste außer der Auflegetaste.

Befindet sich das Mobilteil in der Basis und AUTOM. ANTWORT ist nicht eingeschaltet:

Nehmen Sie das Mobilteil aus der Basis und drücken Sie eine beliebige Taste außer der Auflegetaste.

Befindet sich das Mobilteil in der Basis und AUTOM. ANTWORT ist eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Gespräch wird automatisch angenommen.

Anrufen

Geben Sie die Rufnummer ein.

Eine Wahlpause geben Sie mit langem Drücken der Taste R ein. Fehler bei der Eingabe mit der Taste C korrigieren.

Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste lange (ca. 3 Sekunden) drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Gespräch beenden

Auflegetaste drücken oder Mobilteil in die Basis stellen.

D

Wahlwiederholung

Ihr Telefon speichert die 20 zuletzt gewählten Rufnummern. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie OK.

Drücken Sie die Abnehmetaste kurz zum Öffnen der Wahlwiederholungsliste.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 50 Anrufe in der Anrufliste. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie OK. Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterdrückt oder aus anderen Gründen nicht übertragen wurde.

MENÜ ...

Drücken Sie MENÜ, wählen Sie ANRUFDATEN -> NEUE ANRUF E oder ALLE ANRUF E.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 50 Einträge aufnehmen. Zum Anlegen von Einträgen siehe Abschnitt „Telefonbuch“.

TELBUCH

Öffnen Sie das Telefonbuch.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Mit Kurzwahl anrufen

Dazu müssen Sie vorher einen Telefonbucheintrag auf eine Zifferntaste gespeichert haben. Einzelheiten siehe Abschnitt „Telefonbuch“.

Drücken Sie die betreffende Kurzwahltaste für ca. 2 Sekunden. Die Hauptrufnummer wird sofort gewählt.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Stunden, Minuten und Sekunden angezeigt.

Hörer-/Lautsprecherlautstärke einstellen

/ Sie können während eines Gesprächs die Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlautstärke, bei Freisprechen -> Lautsprecherlautstärke). Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Gespräches gespeichert.

Mikrofon ausschalten (Mute)

Sie können während eines Gesprächs das Mikrofon ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Stern-Taste lange drücken. Im Display wird MIKROFON STUMM angezeigt. Zum Einschalten des Mikrofons drücken Sie die Stern-Taste erneut lange.

Während einer Verbindung können Sie das Mikrofon auch mit MENÜ -> MIKROFON STUMM -> OK aus- und wieder einschalten.

Intern telefonieren

Interne Gespräche, Vermitteln und Konferenzgespräche sind nur möglich, wenn mehrere Mobilteile angemeldet sind.

Internes Gespräch führen

MENÜ ...

Drücken Sie MENÜ, wählen Sie EXTRA-MENÜ ->INTERNER ANRUF. Wählen Sie das gewünschte Mobilteil oder ALLE aus und drücken Sie OK.

Externes Gespräch vermitteln

MENÜ ...	Während eines Externgespräches . . .Drücken Sie MENÜ, wählen Sie INT. ANRUF.Wählen Sie das gewünschte Mobilteil oder ALLE aus und drücken Sie OK.Das externe Gespräch wird gehalten.Wenn das gerufene Mobilteil eingeschaltet wird ggf.Gespräch ankündigen.
	Drücken Sie die Auflegetaste. Das Gespräch ist übergeben.

Makeln

	Während eines Externgespräches . . .
MENÜ . . .	Drücken Sie MENÜ, wählen Sie INT. ANRUF.Wählen Sie das gewünschte Mobilteil oder ALLE aus und drücken Sie OK.Das externe Gespräch wird gehalten.
MENÜ . . .	Drücken Sie MENÜ, wählen Sie MAKELN und drücken Sie OK. Auf diese Weise schalten Sie zwischen den Gesprächspartnern hin und her.

Konferenz

MENÜ . . .

Während des Makelns (s. o.) . . .Drücken Sie MENÜ, wählen Sie KONFERENZ und drücken Sie OK. Drücken Sie K.ENDE können Sie wieder mit den beiden Gesprächspartnern einzeln sprechen.

Legt einer der beteiligten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

6 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten. Eintreffende Anrufe können wie gewohnt entgegengenommen werden.

Drücken und halten Sie die Raute-Taste bis im Display das Symbol erscheint.

Zum Entsperren der Tastatur drücken und halten Sie die Raute-Taste erneut.

Mobilteil ausschalten

Sie können das Mobilteil ausschalten um die Akkus zu schonen.

Drücken Sie die Auflegetaste und halten Sie sie gedrückt. Nach wenigen Sekunden wird das Mobilteil ausgeschaltet. Die Displaybeleuchtung erlischt.

Zum Wiedereinschalten des Mobilteils drücken Sie die Auflegetaste so lange, bis Sie einen Signalton hören und das Display wieder leuchtet.

D

7 Anrufliste / Wahlwiederholung

Anrufliste bearbeiten

MENÜ ...	Drücken Sie MENÜ, wählen Sie ANRUFDATEN -> NEUE ANRUFE oder ALLE ANRUFE.
▲ / Wahlen	Sie einen Eintrag aus und drücken Sie OK. Datum und Uhrzeit des Anrufs werden angezeigt.
MENÜ ...	Drücken Sie MENÜ.
▲ / Wahlen	Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:
IN TB. KOPIEREN	Die Rufnummer wird im Telefonbuch gespeichert. Weitere Informationen siehe „Telefonbuch/Neuen Eintrag anlegen“.
LÖSCHEN	Der Eintrag wird nach einer Sicherheitsabfrage gelöscht.
ALLE LÖSCHEN	Die Liste wird nach einer Sicherheitsabfrage gelöscht.

Wahlwiederholung bearbeiten

MENÜ ... Drücken Sie MENÜ, wählen Sie ANRUFDATEN -> WAHLWIEDERHOLUNG.

/ Wahlen Sie einen Eintrag aus und drücken Sie OK MENÜ ... Drücken Sie MENÜ.

/ Wahlen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

IN TB. KOPIEREN Die Rufnummer wird im Telefonbuch gespeichert. Weitere Informationen siehe „Telefonbuch/Neuen Eintrag anlegen“.

LÖSCHEN Der Eintrag wird nach einer Sicherheitsabfrage gelöscht. ALLE LÖSCHEN Die Liste wird nach einer Sicherheitsabfrage gelöscht.

8 Telefonbuch

Im Telefonbuch können Sie 50 Einträge mit Namen und Rufnummer speichern. Sie können jedem Eintrag eine eigene Melodie zuordnen, mit der ein Anruf signalisiert werden soll und ihn auf eine Kurzwahltaste (1...0) speichern. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglicht eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist.

Neuen Eintrag anlegen

MENÜ ...

Drücken Sie MENÜ, wählen Sie TELEFONBUCH -> NEUER EINTRAG und drücken Sie OK.

Geben Sie den Namen ein.

Die Zifferntasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben und Ziffern eingegeben werden.

Zwischen Groß- und Kleinbuchstaben können Sie mit der Raute-Taste umschalten.

Nach kurzer Zeit springt die Einfügemarke (Cursor) weiter. Nach Eingabe des Namens drücken Sie .▼

Geben Sie die Rufnummer ein (maximal 24 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die TasteR für ca. 2 s; im Display wird P angezeigt.

Nach Eingabe der Rufnummer drücken Sie .▼

Drücken Sie BEARB., wählen Sie eine Melodie aus und drücken Sie OK. Drücken Sie ▼

Drücken Sie BEARB., wählen Sie eine Taste für die Kurzwahl aus und drücken Sie OK. Es werden nur die noch freien Tasten angezeigt.

Ist der Eintrag komplett drücken Sie SPEICH.

Telefonbucheinträge bearbeiten

MENÜ ...

Drücken Sie MENÜ, wählen Sie TELEFONBUCH und drücken Sie OK.

/ Wahl

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

EINTRAG ANZEIGEN

Alle Einträge werden angezeigt. Blättern Sie zum gewünschten Eintrag. Mit MENÜ können Sie den Eintrag ändern oder löschen.

NEUER EINTRAG

Sie können einen neuen Eintrag anlegen.

ALLE LÖSCHEN

Nach OK wird das komplette Telefonbuch nach einer Sicherheitsabfrage gelöscht.

SPEICHERDATEN

Die aktuelle Belegung wird angezeigt (z. B. 007/050

Bel.: 7 von 50 möglichen Einträgen sind vorhanden).

9 Telefon einstellen

Menü MOBILTEIL

MENÜ ...

Drücken Sie MENÜ, wählen Sie MOBILTEIL und drücken Sie OK.

Haben Sie eine Mobilteil-PIN programmiert, müssen Sie diese eingeben, bevor Sie das Menü öffnen können.

AUDIO

LAUTSTÄRKE - Drücken Sie OK und stellen Sie die Lautstärke für externe und interne Anrufe ein.MELODIE - Drücken Sie OK und stellen Sie die Melodie für externe und interne Anrufe ein.TASTENTON - Schalten Sie den Tastenton, die akustische Bestätigung einer Tastenbetätigung, ein oder aus.

AUTOM.ANTWORT Ist diese Funktion eingeschaltet, wird ein ankommen-des Gespräch sofort angenommen, wenn Sie das Mobilteil aus der Basisstation/Ladestation nehmen,ohne eine Taste zu drücken.

ANMELDUNG Zum Anmelden des Mobilteils an einer Basisstation. Wählen Sie eine Basisstation aus, an der Sie das Mobilteil anmelden möchten und geben Sie deren PIN ein. Für das weitere Vorgehen informieren Sie sich in der Dokumentation der betreffenden Basisstation.

BASIS WÄHLEN Ist Ihr Mobilteil bereits an mehreren Basisstationen angemeldet, können Sie die aktive Basisstation auswählen.

MOBILTEIL-NAME Sie können zur besseren Unterscheidung z. B. bei der Verwendung mehrerer Mobilteile an einer Basisstation dem Mobilteil einen Namen geben, der im Ruhedisplay angezeigt wird.

SPRACHE Stellen Sie die Sprache für die Displayanzeige ein.MOBILTEIL-PIN Wenn Sie den Zugriff auf das Menü vor unbefugtemZugriff schützen wollen, programmieren Sie eine 4-stel-

lige Mobilteil-PIN. Im Auslieferungszustand ist die Mobilteil-PIN „0 0 0 0“. Damit ist der Menüzugriff ohne PIN-Eingabe möglich. Zum Ausschalten einer PIN-Abfrage für die Menüs geben Sie einfach wieder „0 0 0 0“ ein.

STANDARDEINST. Das Mobilteil wird nach einer Sicherheitsabfrage in den Auslieferungszustand zurückgesetzt.

Die Einträge im Telefonbuch werden nicht gelöscht.

Menü BASIS

MENÜ ... Drücken Sie MENÜ, wählen Sie BASIS und drücken Sie OK.

Haben Sie eine Mobilteil-PIN programmiert, müssen Sie diese eingeben, bevor Sie das Menü öffnen können.

UHR EINST. Geben Sie mit den Zifferntasten das Datum (z. B. für den 2. Juli 2011 -> 020711) und die Uhrzeit (z. B. für 8:15 Uhr -> 0815) ein und drücken Sie OK.

Bei einem Stromausfall geht die Einstellung verloren, wenn gleichzeitig das Mobilteil ausgeschaltet ist oder die Akkus leer sind.

WAHLVERFAHREN Wählen Sie TON oder IMPULS. Für die meisten Anschlüsse ist TON die richtige Einstellung.

FLASHZEIT Wählen Sie aus den angegebenen Zeiten.

ABMELDEN Geben Sie die Basis-PIN ein (im Auslieferungszustand „0 0 0 0“), wählen Sie eines der angezeigten Mobilteile und drücken Sie OK. Mit einem abgemeldeten Mobilteil kann nicht mehr über die Basisstation telefoniert werden, ohne dass es neu angemeldet wird.

PIN BASIS Die Basis-PIN wird u. a. benötigt, um Mobilteile an- oder abzumelden. Im Auslieferungszustand ist die Basis-PIN „0 0 0 0“.

STANDARDEINST. Die Basisstation wird nach einer Sicherheitsabfrage in den Auslieferungszustand zurückgesetzt.

Angemeldete Mobilteile bleiben angemeldet.

Menü EXTRA-MENÜ

MENÜ ...

Drücken Sie MENÜ, wählen Sie EXTRA-MENÜ und drücken Sie OK.

ALARM MODALITÄT -

Wählen Sie AUS, EINZELN oder TÄG-

LICH.

UHRZEIT - Geben Sie die Weckzeit ein.

MELODIE - Wählen Sie eine Melodie für den Weckton.

WIEDERHOLEN - Stellen Sie ein, wie oft der Weckruf wiederholt werden soll.

ZYKLUS - Wählen Sie den Abstand zwischen den Wiederholungen.

BABYPHONE MODALITÄT -

Wählen Sie AUS, BABYRUF oder

BABYPHONE.

- Bei der Einstellung BABYRUF wird eine einprogrammierte interne oder externe Rufnummer (s. u.) beim Drücken einer beliebigem Taste gewählt (außer dem rechten Softkey - dieser dient zum Ausschalten der Funktion).

- Bei der Einstellung BABYPHONE dient das Mobilteil zur Raumüberwachung. Wenn ein Geräusch erkannt wird, das die eingestellte Empfindlichkeit überschreitet, wird die einprogrammierte Rufnummer angerufen. Platzieren Sie das Mobilteil in dem Raum, den Sie überwachen wollen. Zum Ausschalten der Funktion drücken Sie AUS.

- Mit EMPFINDLICHK. (nur verfügbar bei BABYPHONE) stellen Sie die Auslöseschwelle für die Raumüberwachung ein (HOCH/NIEDRIG).

- Unter ANRUF AN: Drücken Sie OK, wählen Sie INTERN oder EXTERN und drücken Sie OK. Wäh-

len Sie das gewünschte Mobilteil bzw. geben Sie eine externe Rufnummer ein.

Bei Auswahl von „INTERN“ erscheint eine Fehlermeldung, wenn keine weiteren Mobilteile angemeldet sind.

INTERNER ANRUF Zum Anrufen eines weiteren an der gleichen Basisstation angemeldeten Mobilteils.

10 Mobilteile an-/abmelden

An einer Basisstation können bis zu 6 Mobilteile angemeldet werden. Die mit Ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Um ein „fremdes“ Mobilteil anzumelden beachten Sie bitte auch dessen Bedienungsanleitung.

Weiteres Mobilteil des gleichen Typs anmelden

MENÜ ... Drücken Sie MENÜ, wählen Sie MOBILTEIL -> ANMEL-DEN und drücken Sie OK.

/ Wahlen Sie eine Basisstation aus und drücken Sie aktuelle Basis ist markiert. OK. Die

Geben Sie die aktuelle PIN der Basis ein, an der das Mobilteil angemeldet werden soll, und drücken Sie OK.

Drücken und halten Sie die Paging-Taste an der Basisstation so lange, bis die Anzeige-LED blinkt (ca. 5s).

Nach einer kurzen Zeit ist das Mobilteil angemeldet.

Mobilteil löschen

MENÜ ... Drücken Sie MENÜ, wählen Sie BASIS -> ABMELDEN und drücken Sie OK.

Geben Sie die aktuelle PIN ein.

/ Wahlen Sie eines der angezeigten Mobilteile aus und drücken Sie OK.

11 Betrieb an Telefonanlagen/Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, können Sie über die R- Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

Bitte denken Sie daran, bei Telefonbucheinträgen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Taste R lange drücken) mit einzugeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

12 Anhang

Fehlersuche

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten aus dem Festnetz von Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

• Nach Betätigung der Abhebetaste ist kein Wählton hörbar, die Wählleitung wird nicht belegt.
• Telefonanschluss-Stecker an der Basisstation und an der Telefonsteck-dose kontrollieren.
• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Die Wählleitung wird durch ein anderes Mobilteil belegt. Warten Sie, bis die Verbindung beendet ist.
• Displayanzeige: „Suche Basis“.
• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Reichweite verringern.
• Mobilteil anmelden.
• Keine Anzeige auf dem Display.
• Mobilteil ausgeschaltet -> einschalten.
• Akku leer -> aufladen.

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kBit / s

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Basisstation:

100\~240 V AC Steckernetzgerät, 5,1 V DC / 700 mA

Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch

2 x AAA NiMH, 1,2 V, 500 mAh = ca. 100 h / ca. 10 h

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils:

0°C bis 40°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation:

0°C bis 40°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -20°C bis +60°C

Wahlverfahren: MFV / IWV

R-Taste: Flash (98 ms / 270 ms / 380 ms / 900 ms)

Abmessungen Basisstation (mm): Durchmesser / H = 80 x 170

Abmessungen Mobilteil (mm): L / B / H = 165 x 55 x 25

Telefon-Anschluss-Schnur Belegung:

TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Werkseinstellungen/Auslieferungszustand

Anrufliste Kein Eintrag

Telefonbuch Kein Eintrag

Wecker Aus

Tonruf Mobilteil Intern: Melodie 2

Extern: Melodie 1

Tonruflautstärke: 3

Tastenton:

Ein

Sprache Deutsch

Mobilteilname SWITEL

Autom. Rufannahme Ein

Wahlverfahren Tonwahl

Flash-Zeit 98 ms

PIN 0 0 0 0

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

• 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.
• 2005/32/EG Richtlinie „Energiebetriebene Produkte“.
• Verordnung 1275/2008 „Stromverbrauch im Bereitschafts- und im Auszustand“.
• Verordnung 278/2009 „Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb“.

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks.

Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemässe Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemässen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äusse-re Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschliesslich an das Geschäft, in dem Sie Ihr SWITEL-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschliesslich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Stichwortverzeichnis

A

ABMELDEN .....20

Akkus 2

Akkus aufladen 6

Akkus einlegen ....6

ALARM 21

ANMELDUNG....19

Anruf annehmen .....11

Anrufen 11

Anrufliste .....12, 16

AUDIO....19

Aufstellungsort ....2

Auslieferungszustand .....20, 21, 27

AUTOM.ANTWORT .....19

Automatische Rufannahme .....6

B

BABYPHONE 21

BABYRUF....21

BASIS WÄHLEN....19

Basisstation anschließen .....5

Bereitschaftsmodus .....10

Bestimmungsgemäße Verwendung . .2

D

Datum/Uhrzeit 6

Direktannahme 6

Displaysprache 6

E

EMPFINDLICHK. 21

Entsorgung ....3

Externes Gespräch vermitteln .....14

F

FLASHZEIT....20

G

Garantie .....27

Gespräch beenden .....11

Gesprächsdauer .....13

H

Hörer-/Lautsprecherlautstärke .....13

|

Intern telefonieren .....13

K

Konferenz ....14

Konformitätserklärung .....27

L

Ladestation 5

LAUTSTÄRKE .....19

Leistungsaufnahme ....4

M

Makeln 14

Medizinische Geräte .....3

MELODIE ....19

Menü BASIS .....20

Menü EXTRA-Menü .....21

Menü MOBILTEIL 19

Mikrofon ausschalten .....13

Mobilteil ausschalten .....15

MOBILTEIL-NAME .....19

MOBILTEIL-PIN .....19

Mobilteile an-/abmelden .....23

Anhang

Mute 13

N

Navigation im Menü .....10

Navigationstaste .....10

Netzteil 2

P

Pflegehinweise .....27

PIN BASIS .....20

S

Sicherheitshinweise .....2

Sonderfunktionen einiger Tasten . . .10

SPRACHE....19

STANDARDEINST. .....20, 21

Stromausfall 2

Stromverbrauch ....4

Symbole im Display .....9

T

Tastensperre .....15

TASTENTON....19

Technische Daten 26

Telefonanlagen .....24

Telefonbuch .....12, 17

U

UHR EINST. 20

V

Verpackungsinhalt ....4

W

WAHLVERFAHREN .....20

Wahlwiederholung .....12, 16

Werkseinstellungen .....27

Z

Zusatzdienste .....24

Während eines Externgespräches . . .

Menu ... Press Menu, select INT Call.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
