BEDIENUNGSANLEITUNG KD80140AFN Atag

6.3 Technische Dienst

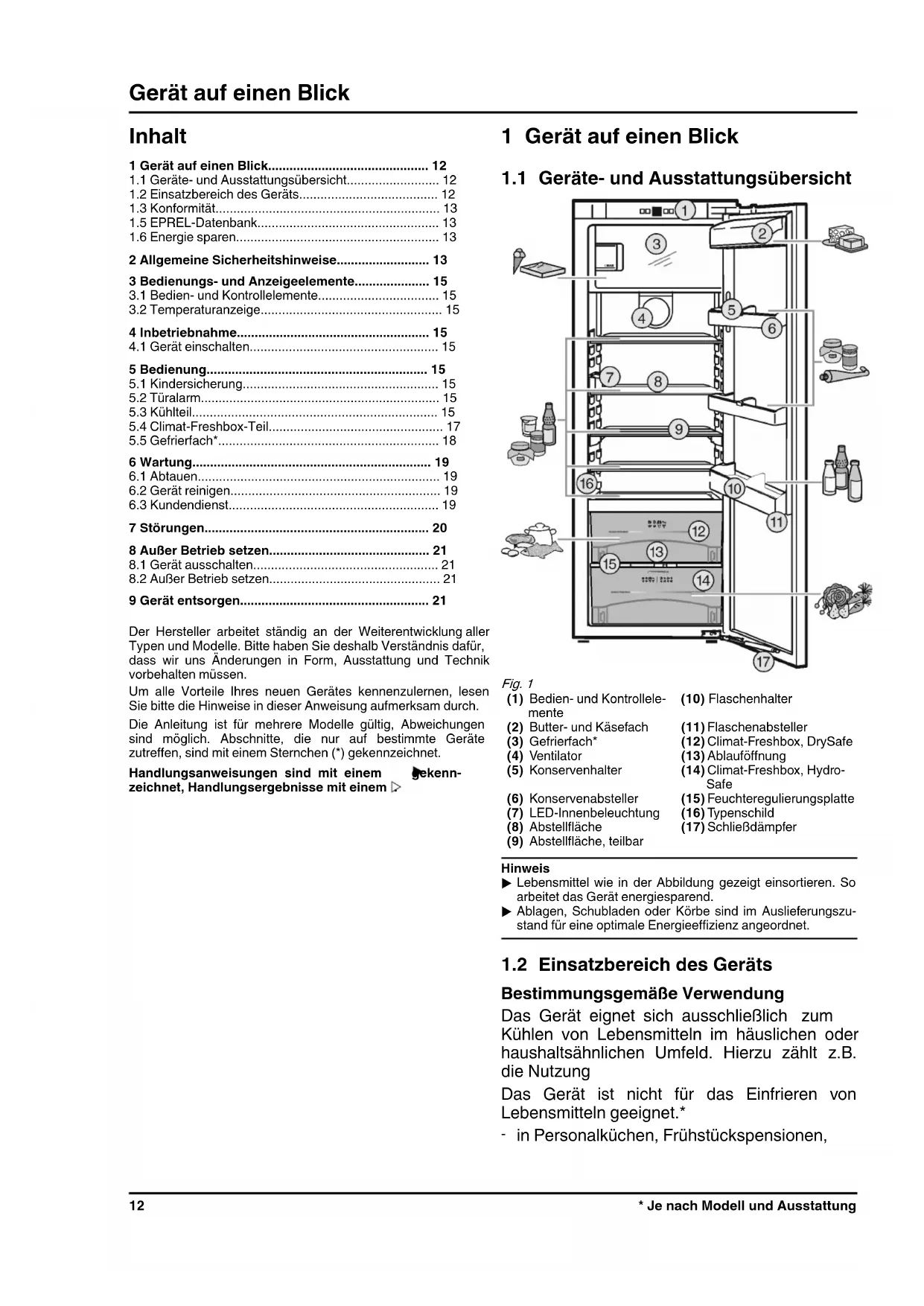

• afhankelijk van model en uitvoering 11Inhalt 1 Gerät auf einen Blick............................................. 121.1 Geräte- und Ausstattungsübersicht.......................... 121.2 Einsatzbereich des Geräts....................................... 121.3 Konformität............................................................... 131.5 EPREL-Datenbank................................................... 131.6 Energie sparen......................................................... 132 Allgemeine Sicherheitshinweise.......................... 133 Bedienungs- und Anzeigeelemente..................... 153.1 Bedien- und Kontrollelemente.................................. 153.2 Temperaturanzeige................................................... 154 Inbetriebnahme...................................................... 154.1 Gerät einschalten..................................................... 155 Bedienung.............................................................. 155.1 Kindersicherung....................................................... 155.2 Türalarm................................................................... 155.3 Kühlteil..................................................................... 155.4 Climat-Freshbox-Teil................................................. 175.5 Gefrierfach*.............................................................. 186 Wartung................................................................... 196.1 Abtauen.................................................................... 196.2 Gerät reinigen........................................................... 196.3 Kundendienst........................................................... 197 Störungen............................................................... 208 Außer Betrieb setzen............................................. 218.1 Gerät ausschalten.................................................... 218.2 Außer Betrieb setzen................................................ 219 Gerät entsorgen..................................................... 21Der Hersteller arbeitet ständig an der Weiterentwicklung allerTypen und Modelle. Bitte haben Sie deshalb Verständnis dafür,dass wir uns Änderungen in Form, Ausstattung und Technikvorbehalten müssen.Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesenSie bitte die Hinweise in dieser Anweisung aufmerksam durch. Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.Handlungsanweisungen sind mit einem gekenn-zeichnet, Handlungsergebnisse mit einem . 1 Gerät auf einen Blick

1.1 Geräte- und Ausstattungsübersicht

Fig. 1 (1) Bedien- und Kontrollele-mente(10) Flaschenhalter (2) Butter- und Käsefach (11) Flaschenabsteller (3) Gefrierfach* (12) Climat-Freshbox, DrySafe (4) Ventilator (13) Ablauföffnung (5) Konservenhalter (14) Climat-Freshbox, Hydro- Safe (6) Konservenabsteller (15) Feuchteregulierungsplatte (7) LED-Innenbeleuchtung (16) Typenschild (8) Abstellfläche (17) Schließdämpfer (9) Abstellfläche, teilbarHinweis

Lebensmittel wie in der Abbildung gezeigt einsortieren. So arbeitet das Gerät energiesparend.

Ablagen, Schubladen oder Körbe sind im Auslieferungszu- stand für eine optimale Energieeffizienz angeordnet.

1.2 Einsatzbereich des Geräts

Bestimmungsgemäße Verwendung Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung Das Gerät ist nicht für das Einfrieren von Lebensmitteln geeignet.*

in Personalküchen, Frühstückspensionen, Gerät auf einen Blick 12 * Je nach Modell und Ausstattung- durch Gäste in Landhäusern, Hotels, Motels und anderen Unterkünften,

beim Catering und ähnlichem Service im Großhandel. Alle anderen Anwendungsarten sind unzu- lässig. Vorhersehbare Fehlanwendung Folgende Anwendungen sind ausdrücklich verboten:

Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte

Einsatz in explosionsgefährdeten Bereichen Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Klimaklassen Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstempera- turen ausgelegt. Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufge- druckt. Hinweis

Um einen einwandfreien Betrieb zu gewähr- leisten, angegebene Umgebungstempera- turen einhalten. Klimaklasse für Umgebungstemperaturen vonSN 10 °C bis 32 °CN 16 °C bis 32 °CST 16 °C bis 38 °CT 16 °C bis 43 °C

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht im Einbauzustand den einschlägigen Sicherheitsbe- stimmungen sowie den Richtlinien 2014/35/EU, 2014/30/EU, 2009/125/EG, 2011/65/EU und 2010/30/EU. Die Climat-Freshbox erfüllt die Anforderungen eines Kaltlager- faches nach DIN EN 62552:2020.

Ab dem 1. März 2021 sind die Informationen zu der Energiever-brauchskennzeichnung und den Ökodesign-Anforderungen in der europäischen Produktdatenbank (EPREL) zu finden. Unter folgendem Link https://eprel.ec.europa. eu/ erreichen Sie die Produktdatenbank. Hier werden Sie aufgefordert, die Modell- kennung einzugeben. Die Modellkennung finden Sie auf dem Typenschild.

Immer auf gute Be- und Entlüftung achten. Lüftungsöff- nungen bzw. -gitter nicht abdecken. Ventilatorluftschlitze immer frei halten.

Gerät nicht im Bereich direkter Sonneneinstrahlung, neben Herd, Heizung und dergleichen aufstellen.

Der Energieverbrauch ist abhängig von den Aufstellbedin- gungen z.B. der Umgebungstemperatur (siehe 1.2 Einsatz- bereich des Geräts) . Bei einer wärmeren Umgebungstem- peratur kann sich der Energieverbrauch erhöhen. Gerät möglichst kurz öffnen.

Je niedriger die Temperatur eingestellt wird, desto höher ist der Energieverbrauch.

Lebensmittel sortiert einordnen (siehe 1 Gerät auf einen Blick) .

Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.

Lebensmittel nur solange wie nötig herausnehmen, damit sie sich nicht zu sehr erwärmen. Warme Speisen einlegen: erst auf Zimmertemperaturabkühlen lassen. Tiefkühlgut im Kühlraum auftauen.* Wenn im Gerät eine dicke Reifschicht ist: Gerät abtauen.* 2 Allgemeine Sicherheitshinweise Gefahren für den Benutzer:

Dieses Gerät kann von Kindern sowie von Personen mit verringerten physischen, senso- rischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul- tierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder von 3-8 Jahre dürfen das Gerät be- und entladen. Kinder unter 3 Jahren sind vom Gerät fernzuhalten, falls diese nicht perma- nent beaufsichtigt werden.

Wenn das Gerät vom Netz getrennt wird, immer am Stecker anfassen. Nicht am Kabel ziehen.

Im Fehlerfall Netzstecker ziehen oder Siche- rung ausschalten.

Die Netzanschlussleitung nicht beschädigen. Gerät nicht mit defekter Netzanschlussleitung betreiben.

Reparaturen, Eingriffe am Gerät und den Wechsel der Netzanschlussleitung nur vom Kundendienst oder anderem dafür ausgebil- deteten Fachpersonal ausführen lassen.

Das Gerät nur nach den Angaben der Anwei- sung einbauen, anschließen und entsorgen.

Das Gerät nur in eingebautem Zustand betreiben.

Bewahren Sie diese Anleitung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter. Brandgefahr:

Das enthaltene Kältemittel (Angaben auf dem Typenschild) ist umweltfreundlich, aber Allgemeine Sicherheitshinweise

• Je nach Modell und Ausstattung 13brennbar. Entweichendes Kältemittel kann sich entzünden.

Rohrleitungen des Kältekreislaufs nicht beschädigen.

Im Geräteinnenraum nicht mit Zündquellen hantieren.

Im Geräteinnenraum keine elektrischen Geräte benutzen (z. B. Dampfreinigungsge- räte, Heizgeräte, Eiscremebereiter usw.).

Wenn Kältemittel entweicht: Offenes Feuer oder Zündquellen in der Nähe der Austritt- stelle beseitigen. Raum gut lüften. Kunden- dienst benachrichtigen.

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an der aufgedruckten Inhaltsangabe oder einem Flammensymbol. Eventuell austre- tende Gase können sich durch elektrische Bauteile entzünden.

Alkoholische Getränke oder sonstige Alkohol enthaltende Gebinde nur dicht verschlossen lagern. Eventuell austretender Alkohol kann sich durch elektrische Bauteile entzünden. Absturz- und Umkippgefahr:

Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen. Dies gilt insbesondere für Kinder.

Kippgefahr bei geöffneter Tür, wenn das Gerät noch nicht ordnungsgemäß eingebaut wurde. Gefahr einer Lebensmittelvergiftung:

Überlagerte Lebensmittel nicht verzehren. Gefahr von Erfrierungen, Taubheitsgefühlen und Schmerzen:

Dauernden Hautkontakt mit kalten Oberflä- chen oder Kühl-/Gefriergut vermeiden oder Schutzmaßnahmen ergreifen, z. B. Hand- schuhe verwenden. Verletzungs- und Beschädigungsgefahr:

Heißer Dampf kann zu Verletzungen führen. Zum Abtauen keine elektrischen Heiz- oder Dampfreinigungsgeräte, offenen Flammen oder Abtausprays verwenden.

Eis nicht mit scharfen Gegenständen entfernen. Quetschgefahr:

Beim Öffnen und Schließen der Tür nicht in das Scharnier greifen. Finger können einge- klemmt werden. Symbole am Gerät: Das Symbol kann sich auf dem Kompressor befinden. Es bezieht sich auf das Öl im Kompressor und weist auf folgende Gefahr hin: Kann bei Verschlucken und Eindringen in die Atemwege tödlich sein. Dieser Hinweis ist nur für das Recycling bedeutsam. Im Normal- betrieb besteht keine Gefahr. Das Symbol befindet sich am Verdichter und kennzeichnet die Gefahr vor feuergefähr- lichen Stoffen. Den Aufkleber nicht entfernen. Dieser oder ein ähnlicher Aufkleber kann sich auf der Rückseite des Gerätes befinden. Er bezieht sich auf eingeschäumte Panele in Tür und/oder im Gehäuse. Dieser Hinweis ist nur für das Recycling bedeutsam. Den Aufkleber nicht entfernen. Beachten Sie die spezifischen Hinweise in den anderen Kapiteln: GEFAHR kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird. WARNUNG kennzeichnet eine gefährliche Situa- tion, die Tod oder schwere Körper- verletzung zur Folge haben könnte, wenn sie nicht vermieden wird. VORSICHT kennzeichnet eine gefährliche Situ- ation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird. ACHTUNG kennzeichnet eine gefährliche Situ- ation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird. Hinweis kennzeichnet nützliche Hinweise und Tipps. Allgemeine Sicherheitshinweise 14 * Je nach Modell und Ausstattung3 Bedienungs- und Anzeigeele- mente

3.1 Bedien- und Kontrollelemente

Fig. 2 (1) Taste On/Off (5) Symbol Fast-Cool(2) Temperaturanzeige (6) Taste Alarm(3) Einstelltaste “+/-” (7) Symbol Menu(4) Taste Fast-Cool (8) Symbol Kindersicherung

3.2 Temperaturanzeige

Im Normalbetrieb wird angezeigt: die durchschnittliche KühltemperaturDie folgenden Anzeigen weisen auf eine Störung hin.Mögliche Ursachen und Maßnahmen zur Behebung:(siehe 7 Störungen) .

F0 bis F9 4 Inbetriebnahme

4.1 Gerät einschalten

Tür öffnen. Taste On/Off Fig. 2 (1) drücken. Die Temperaturanzeige leuchtet. Beim Öffnender Tür geht die Innenbeleuchtung an. Das Gerätist eingeschaltet. Wenn im Display „DEMO“ angezeigt wird, ist derVorführmodus aktiviert. Wenden Sie sich an denKundendienst. 5 Bedienung

Mit der Kindersicherung können Sie sicherstellen, dass Kinder beim Spielen das Gerät nicht verse- hentlich ausschalten.

5.1.1 Kindersicherung einstellen

Einstellmodus aktivieren: Taste Fast-Cool Fig. 2 (4) ca. 5 Sekunden drücken. In der Anzeige wird das Symbol Menu Fig. 2 (7) angezeigt. In der Anzeige blinkt c.Wenn die Funktion eingeschaltet werden soll: Mit der Taste Fast-Cool Fig. 2 (4) kurz bestätigen. In der Anzeige wird c1 angezeigt. Mit der Taste Fast-Cool Fig. 2 (4) kurz bestätigen. Das Symbol Kindersicherung Fig. 2 (8) leuchtet inder Anzeige. In der Anzeige blinkt c. Die Funktion Kindersicherung ist eingeschaltet.Wenn die Funktion ausgeschaltet werden soll: Mit der Taste Fast-Cool Fig. 2 (4) kurz bestätigen. In der Anzeige wird c0 angezeigt. Mit der Taste Fast-Cool Fig. 2 (4) kurz bestätigen. In der Anzeige blinkt c. Die Funktion Kindersicherung ist ausgeschaltet.Einstellmodus beenden: Die Taste On/Off Fig. 2 (1) kurz drücken. In der Temperaturanzeige wird wieder die Temperatur ange-zeigt.

Für Kühl- / BioFresh-TeilWenn die Tür länger als 60 Sekunden geöffnet ist,ertönt der Tonwarner. Der Tonwarner verstummt automatisch, wenn die Tür geschlossen wird.

5.2.1 Türalarm stumm schalten

Der Tonwarner kann bei geöffneter Tür stumm geschaltet werden. Das Tonabschalten ist solange wirksam, wie die Tür geöffnet ist. Taste Alarm Fig. 2 (6) drücken. Der Türalarm verstummt.

Durch die natürliche Luftzirkulation im Kühlteil stellen sich unterschiedliche Temperaturbereiche ein. Unmittelbar über derTrennplatte zum ClimatFreshbox Bereich und an der Rückwandist es am kältesten. Im oberen vorderen Bereich und in der Türist es am wärmsten.

5.3.1 Lebensmittel kühlen

Hinweis Der Energieverbrauch steigt und die Kühlleistung verringert sich, wenn die Belüftung nicht ausreicht. Ventilatorluftschlitze immer freihalten.

Im oberen Bereich und in der Tür Butter und Konserven einsortieren. (siehe 1 Gerät auf einen Blick) Zum Verpacken wiederverwendbare Kunststoff-, Metall-,Aluminium-, Glasbehälter und Frischhaltefolien verwenden.

Rohes Fleisch oder Fisch immer in sauberen, verschlos- senen Behältern auf der untersten Ablage des Kühlbereichs lagern, so dass andere Lebensmittel nicht berührt werden oder es auf sie tropfen kann. Lebensmittel, die leicht Geruch oder Geschmack annehmenoder abgeben, sowie Flüssigkeiten, immer in geschlossenenGefäßen oder abgedeckt aufbewahren. Die vordere Fläche des Kühlteilbodens nur zum kurzfristigenAbstellen von Kühlgut, z. B. beim Umräumen oder Aussor-tieren verwenden. Kühlgut jedoch nicht stehen lassen, sonst kann es beim Türschließen nach hinten geschoben oder umgekippt werden. Lebensmittel nicht zu dicht lagern, damit die Luft gut zirku-lieren kann. Bedienungs- und Anzeigeelemente

• Je nach Modell und Ausstattung 155.3.2 Temperatur einstellen Die Temperatur ist abhängig von folgenden Faktoren: der Häufigkeit des Türöffnens der Dauer des Türöffnens der Raumtemperatur des Aufstellortes der Art, Temperatur und Menge der LebensmittelEmpfehlenswerte Temperatureinstellung: 5 °CIm Gefrierfach stellt sich dann eine durchschnittliche Tempe-ratur von ca. -18 °C ein.*Die Temperatur kann fortlaufend geändert werden. Ist dieEinstellung 3 °C erreicht, wird wieder mit 9 °C begonnen. Temperaturfunktion aufrufen: Die Einstelltaste “+/-” Fig. 2 (3) drücken. In der Temperaturanzeige wird der bisher einge-stellte Wert blinkend angezeigt. Temperatur in 1 °C -Schritten ändern: Einstell-taste “+/-” Fig. 2 (3) so oft drücken, bis diegewünschte Temperatur in der Temperaturanzeigeleuchtet. Temperatur fortlaufend ändern: Einstelltastegedrückt halten. Während des Einstellens wird der Wert blinkendangezeigt. Ca. 5 Sekunden nach dem letzten Tastendruck wird dieneue Einstellung übernommen und wieder die tatsächlicheTemperatur angezeigt. Die Temperatur im Innenraum stelltsich langsam auf den neuen Wert ein.

Mit FastCool schalten Sie auf höchste Abkühlleistung. Damitwerden tiefere Temperaturen erreicht:* im Kühlteil im Gefrierfach*Verwenden Sie FastCool, um große Mengen von Lebensmittelnschnell abzukühlen. Wenn Sie Lebensmittel einfrieren wollen, FastCool beim Einlegen der Ware einschalten.*Wenn Fast-Cool eingeschaltet ist, läuft der Ventilator*. DasGerät arbeitet mit maximaler Kälteleistung, dadurch können dieGeräusche des Kälteaggregats vorübergehend lauter sein.Fast-Cool hat einen etwas höheren Energieverbrauch.Mit Fast-Cool kühlen Taste Fast-Cool Fig. 2 (4) kurz drücken. Das Symbol Fast-Cool Fig. 2 (5) leuchtet in der Anzeige.

Die Kühltemperatur sinkt auf den kältesten Wert. Fast-Cool ist eingeschaltet. Die Gefriertemperatur sinkt auf den kältesten Wert. *

Fast-Cool schaltet sich nach ca. 12 h automatisch ab. Das Gerät arbeitet im energiesparenden Normalbetrieb weiter.Fast-Cool vorzeitig ausschalten Taste Fast-Cool Fig. 2 (4) kurz drücken. Das Symbol Fast-Cool Fig. 2 (5) erlischt in der Anzeige. Fast-Cool ist ausgeschaltet.

5.3.4 Abstellflächen

Abstellflächen versetzen oder herausnehmen Die Abstellflächen sind gegen unbeabsichtigtes Herausziehen durch Auszugsstopps gesichert. Fig. 3

Abstellfläche anheben und ein Stück nach vorne ziehen. Abstellfläche in der Höhe verstellen. Dazu die Ausspa-rungen entlang der Auflagen verschieben.

Zum vollständigen Herausnehmen Abstellfläche schräg stellen und nach vorne herausziehen. Abstellfläche mit dem Anschlagrand hinten nach obenzeigend einschieben. Die Lebensmittel frieren nicht an der Rückwand fest.Abstellflächen zerlegen Die Abstellflächen könnenzur Reinigung zerlegtwerden.

5.3.5 Teilbare Abstellfläche verwenden

Teilbare Abstellfläche nachAbbildung unterschieben. Fig. 4

Die Glasplatte mit Anschlagrand (2) muss hinten liegen. Die Glasplatte (1) mit den Auszugsstopps muss vorneliegen, so dass die Stopps (3) nach unten zeigen. Auflageschienen und teilbare Abstellflächen bei Geräten mitGefrierfach nicht vor dem Ventilator anbringen.*

Türabsteller versetzen Absteller nach Abbildung entnehmen.Butter- und Käsefach immer zusammenmit dem Deckel herausnehmen. Deckel herausnehmen: Ein Seiten- teil des Butter- und Käsefachs nach außen drücken, bis der Deckel-zapfen frei ist, dann Deckel zur Seiteabnehmen. Bedienung 16 * Je nach Modell und Ausstattung5.3.7 Flaschenhalter entnehmen

Flaschenhalter nach Abbildung entnehmen.

5.4 Climat-Freshbox-Teil

Das Climat-Freshbox-Teil ermöglicht für verschiedene frische Lebensmittel eine bis zu dreimal so lange Lagerzeit bei gleich- bleibender Qualität wie bei herkömmlichem Kühlen. Bei Lebensmitteln mit Angabe zur Mindesthaltbarkeit gilt immer das auf der Verpackung angegebene Datum.

Der DrySafe eignet sich zur Lagerung von trockenen oder verpackten Lebensmitteln (z. B. Molkereiprodukte, Fleisch, Fisch, Wurst). Hier stellt sich ein relativ trockenes Lagerklima ein.

Die Luftfeuchtigkeit im HydroSafe ist abhängig vom Feuchtege- halt des eingelegten Kühlgutes sowie von der Häufigkeit des Öffnens. Sie können die Feuchtigkeit selber einstellen. Der HydroSafe eignet sich bei der Einstellung hohe Luftfeuch- tigkeit zur Lagerung von unverpacktem Salat, Gemüse, Obst mit hoher Eigenfeuchte. Bei gut gefülltem Schubfach stellt sich ein taufrisches Klima ein.

5.4.3 Feuchte im HydroSafe einstellen

geringe Luftfeuchtigkeit: Regler nach links schieben.

hohe Luftfeuchtigkeit: Regler nach rechts schieben.

5.4.4 Lebensmittel lagern

Nicht ins Climat-Freshbox-Teil gehören kälteempfindliches Gemüse wie Gurken, Auberginen, Tomaten, Zucchini sowie alle kälteempfindlichen Südfrüchte.

Damit Lebensmittel nicht durch übertragene Keime verderben: Unverpackte tierische und pflanzliche Lebens- mittel getrennt voneinander in den Schubfächern lagern. Dies gilt auch für verschiedene Fleischsorten. Wenn Lebensmittel aus Platzmangel zusammen gelagert werden müssen:

Richtwerte für die Lagerdauer bei geringer Luftfeuchtig- keit bei 0 °C Butter bis 90 Tage Hartkäse bis 110 Tage Milch bis 12 Tage Wurst, Aufschnitt bis 9 Tage Geflügel bis 6 Tage Schweinefleisch bis 7 Tage Richtwerte für die Lagerdauer bei geringer Luftfeuchtig- keit bei 0 °C Rindfleisch bis 7 Tage Wild bis 7 Tage Hinweis

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. D. h. Schalen- und Krustentiere verderben schneller als Fisch, Fisch schneller als Fleisch. Richtwerte für die Lagerdauer bei hoher Luftfeuchtigkeit bei 0 °C Gemüse, Salate Artischocken bis 14 Tage Sellerie bis 28 Tage Blumenkohl bis 21 Tage Broccoli bis 13 Tage Chicorée bis 27 Tage Feldsalat bis 19 Tage Erbsen bis 14 Tage Grünkohl bis 14 Tage Karotten bis 80 Tage Knoblauch bis 160 Tage Kohlrabi bis 55 Tage Kopfsalat bis 13 Tage Kräuter bis 13 Tage Lauch bis 29 Tage Pilze bis 7 Tage Radieschen bis 10 Tage Rosenkohl bis 20 Tage Spargel bis 18 Tage Spinat bis 13 Tage Wirsing bis 20 Tage Obst Aprikosen bis 13 Tage Äpfel bis 80 Tage Birnen bis 55 Tage Brombeeren bis 3 Tage Datteln bis 180 Tage Erdbeeren bis 7 Tage Feigen bis 7 Tage Heidelbeeren bis 9 Tage Himbeeren bis 3 Tage Johannisbeeren bis 7 Tage Kirschen, süß bis 14 Tage Kiwi bis 80 Tage Pfirsiche bis 13 Tage Pflaumen bis 20 Tage Bedienung

• Je nach Modell und Ausstattung 17Richtwerte für die Lagerdauer bei hoher Luftfeuchtigkeitbei 0 °CPreiselbeeren bis 60 TageRhabarber bis 13 TageStachelbeeren bis 13 TageTrauben bis 29 Tage

5.4.6 Temperatur im Climat-Freshbox-Teil

einstellen Empfehlenswerte Kühlteileinstellung: 5 °C. Die Climat-Freshbox-Temperatur wird automatisch geregelt und liegt dannim Bereich zwischen 0 °C und 3 °C.Sie können die Temperatur geringfügig kälter oder wärmereinstellen. Die Temperatur ist einstellbar von b1 (niedrigsteTemperatur) bis b9 (höchste Temperatur). Voreingestellt ist der Wert b5. Bei den Werten b1 bis b4 kann die Temperatur unter 0 °C fallen, so dass die Lebensmittel anfrieren können.Der Wert kann fortlaufend geändert werden. Ist die Einstellung b9 erreicht, wird wieder mit b1 begonnen.

Einstellmodus aktivieren: Taste Fast-Cool Fig. 2 (4) ca. 5 sdrücken. Das Symbol Menu Fig. 2 (7) leuchtet. In der Temperaturan-zeige wird c angezeigt. Einstelltaste “+/-” Fig. 2 (3) so oft drücken,bis in der Anzeige b blinkt. Bestätigen: Taste Fast-Cool Fig. 2 (4) kurzdrücken. Einstelltaste “+/-” Fig. 2 (3) so oft drücken,bis in der Anzeige der gewünschte Wertangezeigt wird. Bestätigen: Taste Fast-Cool Fig. 2 (4)drücken. In der Temperaturanzeige blinkt b. Einstellmodus deaktivieren: Taste On/Off Fig. 2 (1) drücken.

In der Temperaturanzeige wird wieder die Kühlteil-Tempe- ratur angezeigt.

Die Temperatur im Climat-Freshbox-Teil stellt sich langsam auf den neuen Wert ein.

Schubfach herausziehen, hinten anheben und nach vorne wegnehmen. Schienen wieder einschieben.Fig. 6 Schienen herausziehen. Schubfach auf die Schienen aufsetzen und einschieben bises hinten hörbar einrastet.

5.4.8 Feuchteregulierungsplatte

Feuchteregulierungsplatte herausnehmen: Platte bei herausgenommenen Schubfächern vorsichtig nach vorneziehen und nach unten wegnehmen. Feuchteregulierungsplatte einsetzen: Deckelstege der Plattevon unten in die hintere Halterung Fig. 7 (1) einführen undvorne in die Halterung Fig. 7 (2) einrasten.

Im Gefrierfach können Sie bei einer Temperatur von -18 °C und tiefer Tiefkühlkost und Gefriergut mehrere Monate lagern,Eiswürfel bereiten und frische Lebensmittel einfrieren.Die Lufttemperatur im Fach, gemessen mit Thermometer oderanderen Messgeräten, kann schwanken.

5.5.1 Lebensmittel einfrieren

Sie können maximal so viel kg frische Lebensmittel innerhalb von 24 h einfrieren, wie auf dem Typenschild (siehe 1 Gerät aufeinen Blick) unter „Gefriervermögen ... kg/24h“ angegeben ist. VORSICHT Verletzungsgefahr durch Glasscherben! Flaschen und Dosen mit Getränken können beim Gefrieren platzen. Dies gilt insbesondere für kohlensäurehaltige Getränke. Flaschen und Dosen mit Getränken nicht einfrieren!

Beim Einlegen der Ware Fast-Cool einschalten (siehe 5.3.3 Fast-Cool) .Damit die Lebensmittel schnell bis zum Kern durchfrieren,folgende Mengen pro Packung nicht überschreiten:- Obst, Gemüse bis zu 1 kg- Fleisch bis zu 2,5 kg Lebensmittel in Gefrierbeuteln, wiederverwendbaren Kunst-stoff-, Metall- oder Aluminiumbehältern portionsweise verpa-cken.

Richtwerte für die Lagerdauer verschiedener Lebensmittel imGefrierfach:Speiseeis 2 bis 6 MonateWurst, Schinken 2 bis 6 MonateBrot, Backwaren 2 bis 6 MonateWild, Schwein 6 bis 10 MonateFisch, fett 2 bis 6 MonateFisch, mager 6 bis 12 MonateKäse 2 bis 6 MonateGeflügel, Rind 6 bis 12 MonateGemüse, Obst 6 bis 12 MonateDie angegebenen Lagerzeiten sind Richtwerte.

5.5.3 Lebensmittel auftauen

- im Kühlraum- im Mikrowellengerät Bedienung 18 * Je nach Modell und Ausstattung- im Backofen/Heißluftherd- bei Raumtemperatur Nur soviel Lebensmittel entnehmen wie benötigt werden.Aufgetaute Lebensmittel so schnell wie möglich verarbeiten. Aufgetaute Lebensmittel nur in Ausnahmefällen wiedereinfrieren. 6 Wartung

6.1.1 Kühlteil abtauen

Das Kühlteil taut automatisch ab. Das Tauwasser verdunstet.Wassertropfen an der Rückwand sind funktional bedingt undvöllig normal. Ablauföffnung regelmäßig reinigen, damit das Tauwasserablaufen kann. (siehe 6.2 Gerät reinigen)

6.1.2 Gefrierfach abtauen*

Im Gefrierfach bildet sich nach längerem Betrieb eine Reif- bzw. Eisschicht. Das ist völlig normal. Die Reif- bzw. Eisschichtbildet sich schneller, wenn die Tür häufig geöffnet wird oder dieeingelegten Lebensmittel warm sind. Eine dickere Eisschichterhöht jedoch den Energieverbrauch. Deshalb das Gerät regel-mäßig abtauen. WARNUNG Verletzungs- und Beschädigungsgefahr Verwenden Sie keine mechanischen Hilfsmittel oder andereMittel, die nicht vom Hersteller empfohlen wurden, um denAbtauvorgang zu beschleunigen. Zum Abtauen keine elektrischen Heiz- oder Dampf-reinigungsgeräte, offenen Flammen oder Abtauspraysverwenden. Eis nicht mit scharfen Gegenständen entfernen. Die Rohrleitungen des Kältekreislaufs nicht beschädigen. Gerät ausschalten. Die Temperaturanzeige erlischt. Wenn die Temperaturanzeige nicht erlischt, ist die Kindersi-cherung aktiv. (siehe 5.1 Kindersicherung) . Netzstecker ziehen. Gefriergut in Zeitungspapier oder Decken einschlagen undan einem kühlen Ort aufbewahren. Fach- und Gerätetür während des Abtauens offen lassen. Losgelöste Eisstücke herausnehmen. Darauf achten, dass das Tauwasser nicht in den Möbel-umbau läuft. Tauwasser evtl. mehrmals mit einem Schwamm oder Tuchaufnehmen. Das Fach reinigen. (siehe 6.2 Gerät reinigen)

Das Gerät regelmäßig reinigen. WARNUNG Verletzungs- und Beschädigungsgefahr durch heißen Dampf!Heißer Dampf kann zu Verbrennungen führen und die Oberflä-chen beschädigen. Keine Dampfreinigungsgeräte verwenden! ACHTUNG Falsche Reinigung beschädigt das Gerät! Reinigungsmittel nicht konzentriert verwenden.

Keine scheuernden oder kratzenden Schwämme oder Stahlwolle verwenden. Keine scharfen, scheuernden, sand-, chlorid- oder säurehal-tigen Putzmittel verwenden. Keine chemischen Lösungsmittel verwenden. Das Typenschild an der Geräteinnenseite nicht beschädigenoder entfernen. Es ist wichtig für den Kundendienst. Keine Kabel oder anderen Bauteile abreißen, knicken oderbeschädigen. Kein Reinigungswasser in die Ablaufrinne, die Lüftungsgitterund elektrischen Teile dringen lassen.

Weiche Putztücher und einen Allzweckreiniger mit neut- ralem pH-Wert verwenden.

Im Geräteinnenraum nur lebensmittelunbedenkliche Reiniger und Pflegemittel verwenden. Gerät leeren. Netzstecker ziehen. Außen- und Innenflächen aus Kunststoff mit lauwarmemWasser und etwas Spülmittel von Hand reinigen.

Ablauföffnung reinigen: Ablage-rungen mit einem dünnen Hilfs-mittel, z. B. einem Wattestäbchenentfernen.

Die meisten Ausstattungsteile lassen sich zum Reinigenzerlegen: siehe im jeweiligen Kapitel. Schubladen mit lauwarmem Wasser und etwas Spülmittelvon Hand reinigen.

Andere Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen. Teleskopschienen nur mit einem feuchten Tuch reinigen. Das Fett in den Laufbahnen dient zur Schmierung und darf nicht entfernt werden.Nach dem Reinigen: Gerät und Ausstattungsteile trockenreiben. Gerät wieder anschließen und einschalten.Wenn die Temperatur ausreichend kalt ist: Die Lebensmittel wieder einlegen.

Prüfen Sie zunächst, ob Sie den Fehler selber beheben können (siehe 7 Störungen) . Falls dies nicht der Fall ist, wenden sie sich an den Kundendienst. Die Adresse entnehmen Sie bittedem beiliegenden Kundendienstverzeichnis. WARNUNG Verletzungsgefahr durch unfachmännische Reparatur! Reparaturen und Eingriffe am Gerät und der Netz- anschlussleitung, die nicht ausdrücklich genannt sind (siehe 6 Wartung) , nur vom Kundendienst ausführenlassen. Wartung

• Je nach Modell und Ausstattung 19u GerätebezeichnungFig. 8 (1), Service- Nr. Fig. 8 (2) undSerial-Nr. Fig. 8 (3)vom Typenschildablesen. Das Typen-schild befindet sichan der linken Geräte-innenseite.Fig. 8 Den Kundendienst benachrichtigen und den Fehler, Geräte-bezeichnung Fig. 8 (1), Service-Nr. Fig. 8 (2) und Serial-Nr.Fig. 8 (3) mitteilen. Dies ermöglicht einen schnellen und zielgerichteten Service. Das Gerät geschlossen lassen, bis der Kundendiensteintrifft. Die Lebensmittel bleiben länger kühl. Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen)oder Sicherung ausschalten. 7 Störungen Ihr Gerät ist so konstruiert und hergestellt, dass Funktionssi-cherheit und lange Lebensdauer gegeben sind. Sollte dennochwährend des Betriebes eine Störung auftreten, so prüfenSie bitte, ob die Störung auf einen Bedienungsfehler zurück-zuführen ist. In diesem Fall müssen Ihnen auch währendder Garantiezeit die anfallenden Kosten berechnet werden.Folgende Störungen können Sie selbst beheben:Das Gerät arbeitet nicht. Das Gerät ist nicht eingeschaltet. Gerät einschalten. Der Netzstecker steckt nicht richtig in der Steckdose. Netzstecker kontrollieren. Die Sicherung der Steckdose ist nicht in Ordnung. Sicherung kontrollieren.Der Kompressor läuft lang. Der Kompressor schaltet bei geringem Kältebedarf auf eineniedrige Drehzahl. Obwohl sich dadurch die Laufzeit erhöht,wird Energie gespart. Das ist bei energiesparenden Modellen normal. Fast-Cool ist eingeschaltet.

Um die Lebensmittel schnell abzukühlen läuft der Kompressor länger. Dies ist normal.Eine LED hinten unten am Gerät (beim Kompressor)blinkt alle 5 Sekunden mehrfach*. Ein Fehler liegt vor. An den Kundendienst wenden (siehe 6 Wartung) .Geräusche sind zu laut. Drehzahlgeregelte* Kompressoren können aufgrund derverschiedenen Drehzahlstufen unterschiedliche Laufgeräu-sche verursachen. Das Geräusch ist normal.Ein Blubbern und Plätschern Dieses Geräusch kommt vom Kältemittel, das im Kälte-kreislauf fließt. Das Geräusch ist normal.Ein leises Klicken Das Geräusch entsteht immer, wenn sich das Kühlaggregat(der Motor) automatisch ein- oder ausschaltet. Das Geräusch ist normal.Ein Brummen. Es ist kurzfristig etwas lauter, wenn sichdas Kühlaggregat (der Motor) einschaltet. Bei eingeschaltetem Fast-Cool, frisch eingelegten Lebens-mitteln oder nach lang geöffneter Tür erhöht sich automa-tisch die Kälteleistung. Das Geräusch ist normal. Die Umgebungstemperatur ist zu hoch. Problemlösung: (siehe 1.2 Einsatzbereich des Geräts)Ein tiefes Brummen Das Geräusch entsteht durch Luftströmungsgeräusche desVentilators. Das Geräusch ist normal.Vibrationsgeräusche

Das Gerät steht nicht fest auf dem Boden. Dadurch werden Gegenstände und nebenstehende Möbel von demlaufenden Kühlaggregat in Vibration gesetzt. Den Einbau überprüfen und Gerät ggf. neu ausrichten. Flaschen und Gefäße auseinanderrücken.Ein Strömungsgeräusch am Schließdämpfer. Das Geräusch entsteht beim Öffnen und Schließen der Tür. Das Geräusch ist normal.In der Temperaturanzeige wird angezeigt: F0 bis F9 Ein Fehler liegt vor. An den Kundendienst wenden (siehe 6 Wartung) .In der Temperaturanzeige leuchtet DEMO. Der Vorführmodus ist aktiviert. An den Kundendienst wenden (siehe 6 Wartung) .Gerät ist an den Außenflächen warm*.

Die Wärme des Kältekreislaufs wird zur Vermeidung von Kondenswasser genutzt. Dies ist normal.Temperatur ist nicht ausreichend kalt. Die Gerätetür ist nicht richtig geschlossen. Gerätetür schließen. Die Be- und Entlüftung ist nicht ausreichend. Lüftungsgitter freimachen und reinigen. Die Umgebungstemperatur ist zu hoch. Problemlösung: (siehe 1.2 Einsatzbereich des Geräts) . Das Gerät wurde zu häufig oder zu lange geöffnet. Abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt. Falls nicht, wenden Sie sich an den Kundendienst (siehe 6 Wartung) . Die Temperatur ist falsch eingestellt. Die Temperatur kälter einstellen und nach 24 Stundenkontrollieren. Das Gerät steht zu nahe an einer Wärmequelle (Herd,Heizung etc). Standort des Geräts oder der Wärmequelle verändern. Das Gerät wurde nicht richtig in die Nische eingebaut. Überprüfen, ob das Gerät korrekt eingebaut wurde und dieTür richtig schließt.Die Innenbeleuchtung leuchtet nicht. Das Gerät ist nicht eingeschaltet. Gerät einschalten. Die Tür war länger als 15 min. offen. Die Innenbeleuchtung schaltet sich bei geöffneter Tür nachca. 15 min. automatisch aus. Die LED-Beleuchtung ist defekt oder die Abdeckung istbeschädigt: WARNUNG Verletzungsgefahr durch elektrischen Schlag!Unter der Abdeckung befinden sich stromführende Teile. LED-Innenbeleuchtung nur vom Kundendienst oder dafürausgebildetem Fachpersonal auswechseln oder reparierenlassen. Störungen 20 * Je nach Modell und AusstattungWARNUNG Verletzungsgefahr durch LED Lampe!Die Lichtintensität der LED-Beleuchtung entspricht der Risiko-gruppe RG 2.Wenn die Abdeckung defekt ist: Nicht mit optischen Linsen aus unmittelbarer Nähe direkt indie Beleuchtung blicken. Die Augen können dabei verletztwerden.Bei Umgebungstemperatur niedriger als 18 °C ist dasGerät an der rechten Seitenwandinnenfläche des Kühl-raums stellenweise leicht erwärmt.* Das ist funktionsbedingt erforderlich. Dies ist normal. 8 Außer Betrieb setzen

8.1 Gerät ausschalten

Taste On/Off Fig. 2 (1) ca. 2 Sekunden drücken. Ein langer Piepton ertönt. Die Temperaturanzeigeist dunkel. Das Gerät ist ausgeschaltet. Wenn sich das Gerät nicht ausschalten lässt, istdie Kindersicherung aktiv (siehe 5.1 Kindersiche-rung) .

8.2 Außer Betrieb setzen

Gerät leeren. Gerät ausschalten (siehe 8 Außer Betrieb setzen) . Netzstecker herausziehen. Gerät reinigen (siehe 6.2 Gerät reinigen) . Tür offen lassen, damit keine schlechten Gerücheentstehen. 9 Gerät entsorgen Das Gerät enthält noch wertvolle Materialienund ist einer vom unsortierten Siedlungsabfallgetrennten Erfassung zuzuführen. Die Entsorgungvon ausgedienten Geräten muss fach- und sachge-recht nach den örtlich geltenden Vorschriften undGesetzen erfolgen.Das ausgediente Gerät beim Abtransport am Kältekreislaufnicht beschädigen, damit das enthaltene Kältemittel (Angabenauf dem Typenschild) und das Öl nicht unkontrolliert entwei-chen können. Gerät unbrauchbar machen. Netzstecker ziehen. Anschlusskabel durchtrennen. Außer Betrieb setzen
