AM 1704 - Sportuhr ADE - Kostenlose Bedienungsanleitung

Produkttyp	Aktivitätstracker (Sportuhr)
Marke	ADE
Modell	AM 1704
Stromversorgung	Lithiumbatterie 75 mAh
Schutzart	IP67 (wasserfest)
Bluetooth-Kompatibilität	Version 4.0 und höher
Erforderliche Systeme	Android 4.4+ oder iOS 9.0+ (iPhone 5 und neuer)
App	FITvigo (kostenlos)
Anzeige	Touchscreen
Hauptfunktionen	Schrittzähler, Kalorien, Distanz, Puls, Schlaf, Benachrichtigungen, Sportmodi, Wecker, Erinnerungen, Inaktivitätsalarm, Smartphone-Ortung
Schlafüberwachung	Automatisch zwischen 20:00 und 9:00 Uhr
Intelligente Benachrichtigungen	Anrufe und Nachrichten (WhatsApp, Facebook Messenger)
Sportmodi	Mehrere Modi verfügbar
Wecker	Über die App konfigurierbar
Erinnerungen	Über die App konfigurierbar
Inaktivitätsalarm	Vibration nach 1 Stunde ohne Bewegung
Smartphone-Ortung	Über die FITvigo-App
Reinigung	Mit einem weichen, leicht feuchten Tuch abwischen
Garantie	3 Jahre
Packungsinhalt	Aktivitätstracker, Kurzanleitung

Häufig gestellte Fragen - AM 1704 ADE

Wie installiere ich die FITvigo-App?

Laden Sie die FITvigo-App aus dem App Store (iOS) oder Google Play Store (Android) herunter. Stellen Sie sicher, dass Ihr Smartphone mit dem Internet verbunden ist. Der Download über WLAN wird empfohlen.

Wie lade ich den Akku des Trackers?

Lösen Sie das Armband und nehmen Sie den Tracker ab. Schließen Sie den USB-Anschluss des Trackers an einen Computer oder ein USB-Ladegerät an. Der erste Ladevorgang dauert etwa 45 Minuten.

Wie messe ich den Puls manuell?

Zeigen Sie die Uhrzeit an, wischen Sie dann, bis das ♥-Symbol erscheint. Nach einigen Sekunden wird der gemessene Wert angezeigt. Der Puls wird auch automatisch alle 10 Minuten gemessen.

Wie aktiviere ich den Bildschirm?

Drücken Sie etwa 3 Sekunden auf den Bildschirm, um den Tracker einzuschalten. Wenn der Bildschirm ausgeschaltet ist, können Sie ihn durch Berühren des Bildschirms, Heben des Arms oder Drehen des Handgelenks aktivieren.

Wie stelle ich den Wecker ein?

Öffnen Sie die FITvigo-App, wählen Sie Wecker hinzufügen, stellen Sie Uhrzeit und Tage ein, und speichern Sie. Der Tracker vibriert zur eingestellten Zeit.

Ist die Uhr wasserdicht?

Ja, der Tracker ist nach IP67 zertifiziert, was bedeutet, dass er wasserdicht ist. Vermeiden Sie jedoch den Kontakt mit heißem Wasser.

Was tun, wenn der Bildschirm nicht angezeigt wird?

Überprüfen Sie, ob der Akku geladen ist. Wenn das Problem weiterhin besteht, versuchen Sie, die Einstellungen über das Menü zurückzusetzen oder wenden Sie sich an den Support.

Wie finde ich mein Smartphone?

Wählen Sie auf dem Tracker das Symbol Smartphone orten und halten Sie es gedrückt. Ihr Smartphone beginnt zu klingeln oder zu blinken (je nach Einstellung).

Wie verwende ich die Sportmodi?

Wählen Sie das Symbol Trainingsmodus, wählen Sie eine Sportart aus, und drücken Sie lange, um zu starten. Drücken Sie am Ende lange, um zu stoppen und eine Zusammenfassung zu erhalten.

Wie reinige ich den Tracker?

Wischen Sie den Tracker mit einem weichen, leicht feuchten Tuch ab. Verwenden Sie keine scheuernden Materialien. Tauchen Sie ihn nicht in andere Flüssigkeiten als Wasser.

BEDIENUNGSANLEITUNG AM 1704 ADE

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines Produkts des FITvigo

Programms von ADE entschieden: Aktivitätstracker, Personen- und Analysewaagen sowie Blutdruckmessgeräte mit Bluetooth-

Funktion, die mit der kostenlosen FITvigo App verbunden werden können.

Wir wünschen Ihnen viel Freude mit Ihrem FITvigo Produkt.

Ihr ADE Team

Allgemeines

Über diese Anleitung

Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit.

Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Inhaltsverzeichnis

Allgemeines....2

Bestimmungsgemäßer Gebrauch ....4

Sicherheit....4

Lieferumfang....4

Auf einen Blick 5

Mögliche Display-Anzeigen/Funktionen 5

Das bietet Ihr Aktivitätstracker 6

Inbetriebnahme 6

Akku laden....6

App herunterladen und installieren......6

Gerät mit der App verbinden (Pairing)....7

Gebrauch....7

Aktivitätstracker anlegen....7

Display aktivieren ....7

Navigieren 8

Grundbedienung 8

Funktionen nutzen 9

Aktivitätsdaten messen 9

Puls messen 9

Schlafüberwachung....9

Smart Notifications nutzen (Message-Funktion)....10

Sport-Modi nutzen....10

Weckfunktion nutzen....11

Erinnerungen einstellen 11

Inaktivitätsalarm 11

Smartphone suchen 12

Reinigen....12

Störung / Abhilfe 12

Technische Daten 13

Konformitätserklärung 13

Garantie....14

Entsorgen....14

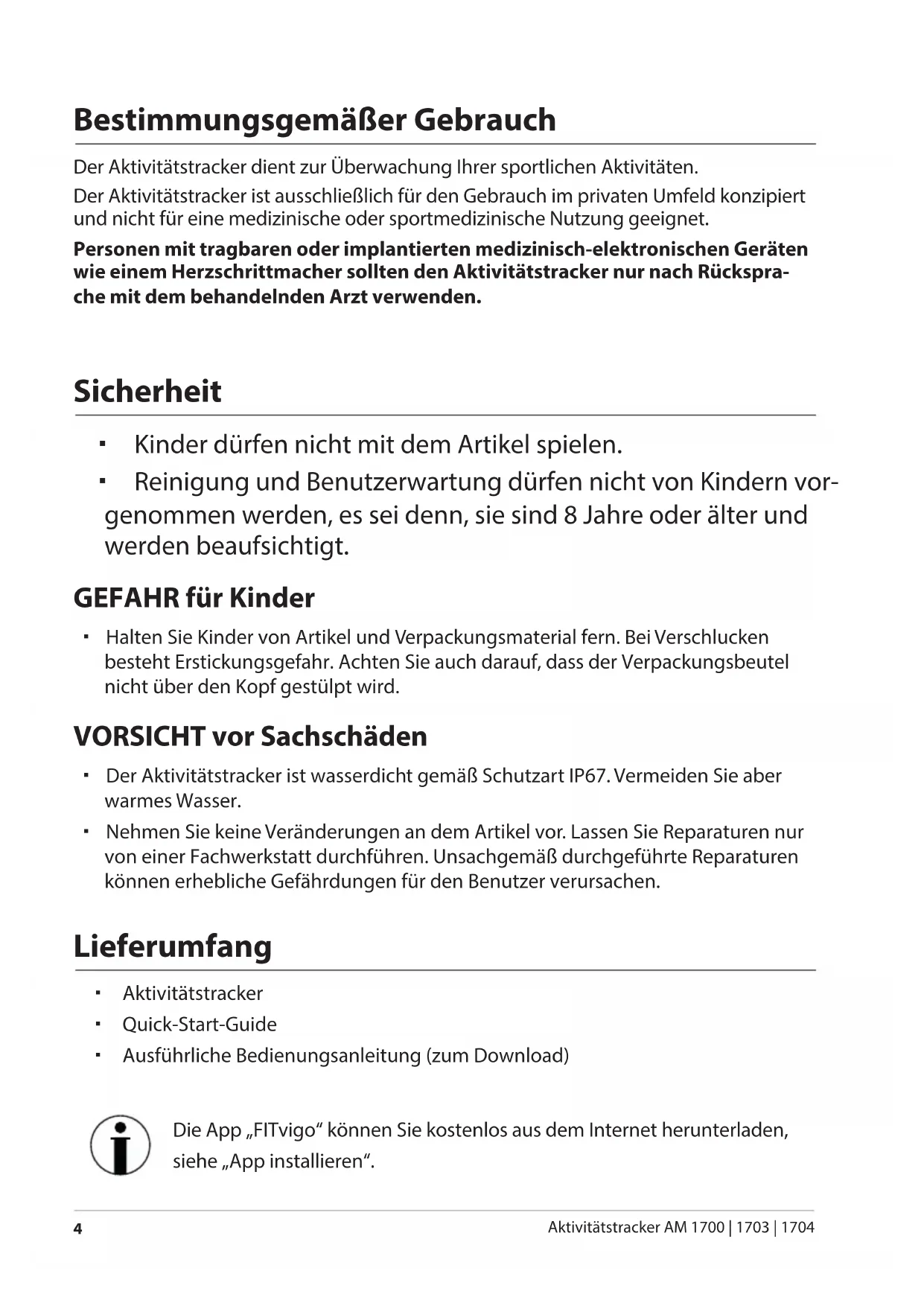

Bestimmungsgemäßer Gebrauch

Der Aktivitätstracker dient zur Überwachung Ihrer sportlichen Aktivitäten.

Der Aktivitätstracker ist ausschließlich für den Gebrauch im privaten Umfeld konzipiert und nicht für eine medizinische oder sportmedizinische Nutzung geeignet.

Personen mit tragbaren oder implantierten medizinisch-elektronischen Geräten wie einem Herzschrittmacher sollten den Aktivitätstracker nur nach Rücksprache mit dem behandelnden Arzt verwenden.

Sicherheit

• Kinder dürfen nicht mit dem Artikel spielen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

GEFAHR für Kinder

- Halten Sie Kinder von Artikel und Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

VORSICHT vor Sachschäden

• Der Aktivitätstracker ist wasserdicht gemäß Schutzart IP67. Vermeiden Sie aber warmes Wasser.
• Nehmen Sie keine Veränderungen an dem Artikel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdungen für den Benutzer verursachen.

Lieferumfang

• Aktivitätstracker
• Quick-Start-Guide
• Ausführliche Bedienungsanleitung (zum Download)

Die App „FITvigo“ können Sie kostenlos aus dem Internet herunterladen, siehe „App installieren“.

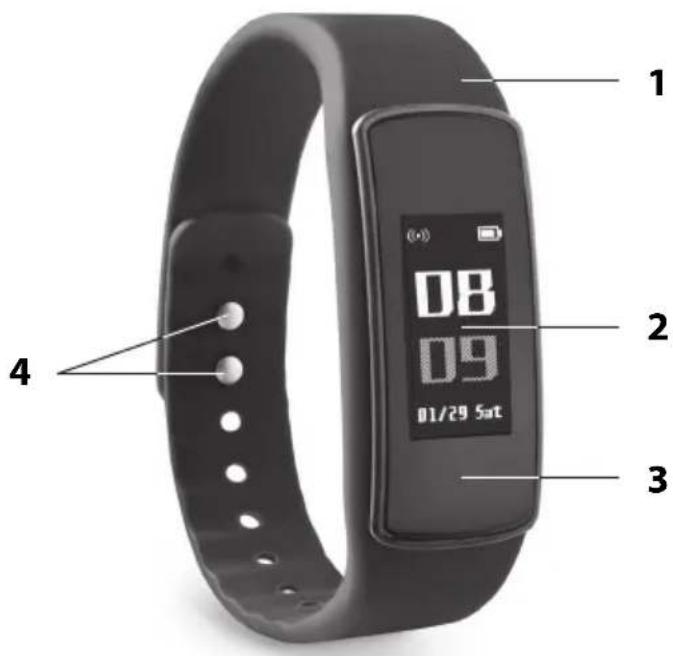

1 08 09 01/29 Sat 2 3 4

1	elastisches Armband
2	Display
3	herausnehmbarer Einsatz mit USB-Anschluss (Tracker)
4	Armband-Verschluss

Mögliche Display-Anzeigen/Funktionen

Symbol	Funktion Symbol Funktion
[0287]	Ausschalten Trainingsmodus	###
###	Uhrzeit	###	Start
06/16	Datum	###	Stop
Mon	Wochentag Rufnummeranzeige,Anruf ablehnen
###	Anzahl Schritte Nachrichten	###
###	Kalorienverbrauch Smartphone	###
###	Entfernung Uhrzeitformat	###
###	Pulsfrequenz Info	###
###	Funktionseinstellung Auf Werkstellungen zurücksetzen	###
###	Wecker Nicht-Stören-Funktion	###	ausschalten
###	Erinnerungen Nicht-Stören-Fun aktiv	###
###	Inaktivitätsalarm

Folgende Funktionen bzw. Anzeigen bietet Ihnen Ihr neuer Aktivitätstracker:

• Uhrzeit
• Datum
• Tagesaktivität mit folgenden Details: Schrittzahl, zurückgelegte Entfernung (miles/km), verbrauchte Kalorien (Kcal), Puls
• Anzeige der Werte auf dem Display und in der FITvigo App
• Schlafüberwachung
• Weckfunktion
• Erinnerungsfunktion
• Smart Notifications (Message-Funktion)
• Sport-Modi
• Inaktivitätsalarm
• Smartphone-Suchfunktion mit der FITvigo App

Inbetriebnahme

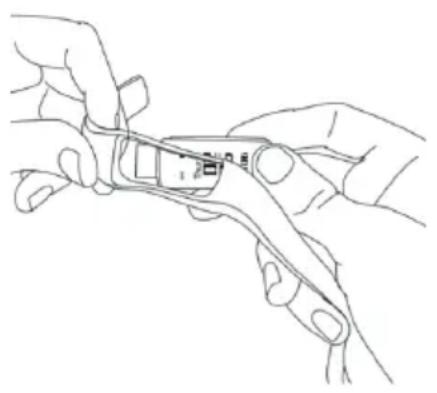

Akku laden

1. Ziehen Sie das elastische Armband etwas auseinander und nehmen Sie den Tracker heraus.
2. Stecken Sie den USB-Anschluss des Trackers in die USB-Buchse eines Computers (PC, Tablet, Notebook) oder eines USB-Ladegerätes. Beachten Sie beim Einstecken die Kontakte des USB-Anschlusses sowie die Ladeanzeige im Display. Ladezeit vor dem ersten Gebrauch: ca. 45 Minuten.

App herunterladen und installieren

App installieren

1. Stellen Sie sicher, dass Ihr Smartphone mit dem Internet verbunden ist.
2. Laden Sie die FITvigo App im Apple App Store (iOS) oder Google Play Store (Android) herunter.

• Je nach Einstellungen des Smartphones können für die Internetverbindung oder Datenübertragung zusätzliche Kosten anfallen.
• Die FITvigo App selbst ist kostenlos.
• Wir empfehlen den Download über ein WLAN-Netzwerk.

Gerät mit der App verbinden (Pairing)

1. Platzieren Sie Ihr Smartphone und den Aktivitätstracker dicht beieinander.
2. Aktivieren Sie Bluetooth auf Ihrem Smartphone.
3. Starten Sie die „FITvigo“ App und folgen Sie den Anweisungen. Beachten Sie die angezeigten Informationen und Erläuterungen.

Nach kurzer Zeit ist der Aktivitätstracker mit der FITvigo App verbunden.

Gebrauch

Aktivitätstracker anlegen

Tragen Sie den Aktivitätstracker wie gezeigt:

• Legen Sie das Armband so an, dass der Aktivitätstracker angenehm zu tragen ist.
• Die Blutzirkulation darf nicht abgeschnürt werden.
• Bei Bewegung, z. B. beim Laufen und insbesondere bei der Pulsmessung, muss der Aktivitätstracker gut anliegen.

Display aktivieren

Voraussetzung: Der Tracker ist bereits eingeschaltet.

- Drücken Sie ca. 3 Sekunden auf das Display, um den Tracker einzuschalten.

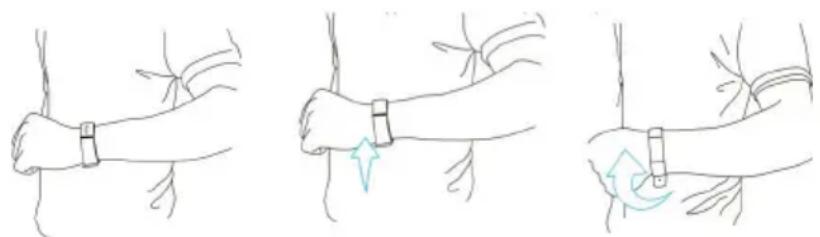

Um das ausgeschaltete Display zu aktiveren:

• Berühren Sie das Display oder
• heben Sie den Arm oder
• drehen Sie den Aktivitätstracker am Handgelenk.

Bei geringer Akku-Ladung wird die automatische Aktivierung des Displays über „Arm heben“ oder „Handgelenk drehen“ deaktiviert. Dadurch wird Engergie gespart und die Akku-Laufzeit verlängert. Aktivieren Sie in diesem Fall das Display, indem Sie es berühren.

Navigieren

-Display-Inhalte und Funktionen aufrufen:

09 40 60/15 Speed

Displaybewegung

Wischen

-um die Menü-Ebene zu wechseln

Tippen

-um Funktionen aufzurufen

Hinweis:

Abhängig von der gewählten Funktion, stehen nicht immer alle „Bewegungsachsen“ zur Verfügung.

Grundbedienung

Einschalten

-ca. 3 Sekunden auf das Display drücken.

Ausschalten

- ☐☐ auswählen, dann durch Tippen ⏻ auswählen und länger gedrückt halten.

Bedienebene auswählen

-Display-Anzeige nach oben oder unten wischen.

Funktionen in einer Bedienebene aufrufen

-Auf das Display tippen.

Eine Ebene zurückgehen

-Auf dem Display nach oben wischen.

Funktion auswählen/Einstellung bestätigen

- Etwas länger auf das Display drücken. Zusätzliche Vibration bestätigt die erfolgreiche Auswahl.

Uhrzeitformat auswählen

• □□ auswählen, dann durch Tippen Ⓛ auswählen und länger gedrückt halten.
• Durch Tippen gewünschtes Uhrzeitformat auswählen und länger gedrückt halten.

Nicht-stören-Funktion aktivieren

• auswählen, dann durch Tippen auswählen (off) und länger gedrückt halten.
  -Wenn die Funktion aktiv ist, wird im Display über der Uhrzeit∅ angezeigt.
• Die Funktion wird auf die gleiche Art und Weise wieder deaktiviert.

Funktionen nutzen

Aktivitätsdaten messen

- Uhrzeit anzeigen und wiederholt tippen. Nacheinander werden angezeigt:

• Anzahl der Schritte
• verbrauchte Kalorieren
• zurückgelegte Entfernung

Puls messen

Der Puls wird regelmäßig automatisch gemessen und die Durchschnittswerte werden in 10-Minuten-Intervallen an die FITvigo App übertragen.

Um eine manuelle Pulsmessung durchzuführen:

–Uhrzeit anzeigen und wiederholt tippen, bis im Display♡ angezeigt wird. Nach einigen Sekunden wird der gemessene Wert angezeigt.

Schlafüberwachung

Die Schlafüberwachung muss nicht manuell aktiviert werden. Der Aktivitätstracker erkennt zwischen 20 Uhr abends und 9 Uhr morgens automatisch, ob Sie schlafen.

Das bedeutet nicht, dass Sie nicht auch länger als 9 Uhr schlafen können, für die Schlaf- überwachung muss der Schlaf lediglich in diesem Zeitfenster beginnen.

Beginnt der Schlaf außerhalb dieser Zeit, kann er nicht erfasst werden.

Smart Notifications nutzen (Message-Funktion)

Wenn Sie über Ihr Smartphone Nachrichten erhalten, z. B. via WhatsApp oder Facebook-Messenger erkennt das der Tracker und vibriert. Außerdem wird im Display über der Uhrzeit angezeigt.

Um die Nachrichten zu lesen:

- auswählen, dann durch Tippen durch die angezeigten Nachrichten blättern.

Um die Nachricht zu löschen:

- Zu löscheende Nachricht auswählen und auf das Display drücken, bis der Tracker vibriert.

Beachten Sie:

- Es wird nur Text angezeigt.

- Haben Sie alle Nachrichten gelesen, erlischt das Symbol.

- Ob und welche Messenger-Nachrichten angezeigt werden, ist abhängig von den Einstellungen Ihres Smartphones und Ihren Freigaben in der FITvigo App.

Sofern Sie der FITvigo App den Zugriff erlaubt haben, erscheinen auch Telefonanrufe auf Ihrem Tracker:

- Neben dem Anruf-Symbol erscheint die Telefonnummer des Anrufers und der Tracker vibriert.

- Durch längeres Drücken auf das Display können Sie den Anruf bei Bedarf über den Tracker ablehnen.

Sport-Modi nutzen

Der Tracker bietet unterschiedliche Sport-Modi. Wählen Sie denjenigen aus, der Ihrer Sportart entspricht bzw. am besten zu ihr passt.

1. auswählen, dann durch Tippen die passende Sportart auswählen.

2. Einige Sekunden auf das Display drücken, um Messung zu starten.

3. Mit der sportlichen Übung beginnen.

4. Bei Ende der sportlichen Übung Messung durch längeres Drücken auf das Display stoppen.

Danach erhalten Sie eine Zusammenfassung aller Fitness-Werte angezeigt (Puls, Kalorienverbrauch etc.). Anschließend wird die Anzeige gelöscht.

Bereits während der laufenden Messung können Sie sich durch Tippen auf das Display jeweils die unterschiedlichen Fitness-Werte anzeigen lassen.

Weckfunktion nutzen

Die Weckfunktion wird über die FITvigo App eingestellt.

1. FITvigo App starten.
2. In der rechten, unteren Ecke auf Wecker anzeigen tippen.
3. Am unteren Rand auf Wecker hinzufügen tippen.
4. Auf Weckzeit einstellen tippen.
5. Uhrzeit eingeben und auf OK tippen.
6. Gewünschte Wecktage durch Ankreuzen auswählen.
7. Auf Wecker 1 speichern tippen.
   Die Daten werden an den Tracker übertragen
8. Auf Fertig tippen.

Zur eingestellten Zeit werden Sie an dem ausgewählten Tag durch das Vibrieren des Trackers geweckt.

Außerdem wird im Display die Uhrzeit und das Wecksymbol 🔒 angezeigt.

-Auf das Display tippen, um die Anzeige zu löschen.

Erinnerungen einstellen

Die Erinnerungsfunktion wird über die FITvigo App eingestellt.

Die Erinnerung selbst erfolgt über das Vibrieren des Trackers, außerdem erhalten Sie einen Text angezeigt, den Sie selber eingeben können.

1. FITvigo App starten.
2. In der linken, oberen Ecke auf das Glockensymbol tippen.
3. Auf Neue Erinnerung hinzufügen tippen.
4. Im Eingabefeld gewünschten Erinnerungstext kurz und prägnant eingeben.
5. Tag und Uhrzeit einstellen.
6. Abschließend erneut auf Neue Erinnerung hinzufügen tippen.

Zur eingestellten Uhrzeit am eingestellten Tag vibriert der Tracker und Sie erhalten den eingegeben Text angezeigt.

Inaktivitätsalarm

Wenn Sie in der Zeit zwischen 9 Uhr morgens und 20 Uhr abends innerhalb einer Zeitstunde weniger als 100 Schritte gehen, werden Sie vom Aktivitätstracker an die notwendige Bewegung erinnert:

Der Tracker vibriert und zeigt im Display das Symbol für Inaktivität

Smartphone suchen

Mit dieser Funktionen können Sie Ihr Smartphone leichter finden.

- auswählen, dann durch Tippen auswählen und länger gedrückt halten. Ihr Smartphone beginnt zu klingeln.

Reinigen

HINWEIS vor Sachschaden

-Tauchen Sie den Tracker nicht in andere Flüssigkeiten als Wasser (wasserdicht nach Schutzart IP67).
-Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. Ä., um den Tracker zu reinigen. Hierbei könnte die Oberfläche zerkratzen.

- Wischen Sie den Tracker bei Bedarf mit einem leicht angefeuchteten weichen Tuch ab.

Störung/Abhilfe

Störung Mögliche Ursache
Keine Funktion/Display-Anzeige.Aktivitätstracker schaltet ab.	Akku voll aufgeladen?
Offensichtlich falsche Mess-Ergebnisse.Großer Unterschied zwischen den letzten Messungen.	Sie sind weniger als 10 Schritte gegangen.Sie rutschen über den Boden oder haben Pantoffeln an den Füßen.
Fehlermeldung bei Kopplungs-versuch im Display.Datenübertragung ist fehlgeschlagen.	Ist bei Ihrem Smartphone Bluetooth aktiviert?Ist die FITvigo App aktiviert?War der Abstand zwischen Tracker und Smartphone zu groß? Max. zulässiger Abstand bei Bluetooth: ca. 10 m.
Tracker wird in der App als verbunden angezeigt, aber es erfolgt auch nach mehreren Minuten keine Datenübertragung.	Prüfen Sie, ob der Tracker auch in den Bluetooth-Einstellungen des Smartphones als verbunden angezeigt wird. Starten Sie ggf. über das Smarthphone die manuelle Verbindung zum Tracker.

Technische Daten

Akku: Lithium Akku mit 75 mAh

Schutzart: IP67

Temperaturbereich: -20 bis 60 °C

Bluetooth kompabitel: ab Version 4.0

Systemanforderungen: Für Smartphones ab Version Android 4.4 /

iPhone 5, 5C, 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus

ab iOS 9.0 und neuer

Inverkehrbringer (keine

Service-Adresse):

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert.

Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass die elektronischen Aktivitätstracker AM 1700 bis AM 1704 den Richtlinien 2014/30/EU, 2014/53/EU und 2011/65/EU entsprechen.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.ade-germany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Gerät eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Juli 2017

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Die Firma Waagen-Schmitt GmbH garantiert für 3 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten.

Geräte dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Artikel einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.

Brauchen Sie Hilfe oder haben Sie weiterführende Fragen ?

Dann schicken Sie uns bitte eine E-Mail an:

[e-mail]

Dear Customer!
