BEDIENUNGSANLEITUNG FLH 800 TC BK Fulgor Milano

DE Dieses Produkt entspricht der EU-Richtlinie 2002/96/EC.

Die durchgestrichene Abfalltonne, die auf thisem Gerät abgebildet ist, bedeutet, dass these Produkt nach dem Ende seiner Betriebszeit getrennt von den Haushaltsabfällen zu entsorgen ist. Entweder sollte es an einer Sammelstelle für elektrische und elektronische Altgeräte abgegeben werden oder, bei Kauf eines neuen Gerats, dem Verkafer zurückgegeben werden. Der Verbraucher ist in jeder Falle verantwortlich für die ordnungsgemäß Entsorgung des Gerats nach Ende der Betriebszeit. Nur bei Abgabe des Gerats an einer geeigneten Sammelstelle ist es möglich das Produkt so zu verarbeiten, zu recyeln und umweltgerecht zu entsorgen, dass einserseits Werkstoffe und Materialien wieder verwendet werden können und andererseits negative Folgen für Umwelt und Gesundheit ausgeschlossen werden. Nahere Auskunft besteht. Sie bei ihren ärtlichen Amt für Abfallentsorgung oder in der Verkaufsstelle desses Gerats.

ACHTUNG! Die Abzugshaubearf ausschließlich von qualifiziertem Fachpersonal installiert werden. Bei Installation durch unquali-fiziertes Personal übernimmt der Hersteller keinerlei Haftung! Vor der Installation der Abzugshaube muss das vorliegende Handbuch aufmerksam gelesen werden. Das vorliegende Handbuch muss während der gesamtten Lebensdauer der Abzugshaub aufbewahrt werden.

WICHTIG HINWEISE

Das Gerätarf von Kindern unter 8 Jahren und von körperlich, geistig oder sensoriell gestürten oder unerfahrenen. Sonen nur dann verwendet werden, wenn sie beaufsichtigt sind oder wenn sie über den sicheren Gebrauch geschrieben wurden und von den Gefahren während der Benutzung des Gerätes Kenntnis genommen und verstanden haben. Kinder dürfen nicht mit dem Gerät speilen.

Die Reinigung und Wartung, die durch den Gebraucher durchgefuhrt werden müssen, dürfen nicht von Kindern ohn Aufsicht durchgeführt werden.

Vor Durchführung von Reinigungsd- oder Wartungsarbeiten (ordentliche oder außerordentliche Wartung) muss der an der Abzugshaube abgeschaltet werden. Dazu den Netzstecker abziehen oder den Hauptschalter der Abzugshaut (OFF) stellen.

Die Abzugshaube nicht an Rohrleitungen anschließen, die von Verbrennungssapparaten wie Brenner, Heizungen oder mine besteht werden.

Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereins Sicherstellen, dass die elektrische Anlage korrekt geerdet ist.

Beim Kochen keine Substanzen verwenden, die hohe oder anomale Flammen erzeugen können.

Ol, das bereits benutzt worden ist, und Fette sind besondere gefährlich und konnen in Brand geraten.

Für die für die Installation eines Außenmotors vorgesehenen Hauben, dürfen, nach der Installation durch einen Fan niker, alle Kabel, Verbindungsstecker und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zugänglich Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

Unter der Abzugshaube dürfen keine flambierten Speisen zubereitet werden.

Die am Installationsort geltenden und von den lokalen Behörden vorgegebenen Vorschriften zur Lufttableitung muss die eingeschaltete Abzugshaube beachtet werden.

Es wird ausdrücklich darauf fingewiesen, dass ernsthafte Brandgefahr besteht, wenn die im vorliegenden Handbuch beschrieben Wartungsarbeiten nicht ordnungsmäßig durchgeführt werden.

Achtung: Die zugänglichen Teile konnen warm werden, wenn die Haube mit Kochgeräten benutz wird.

INSTALLATION

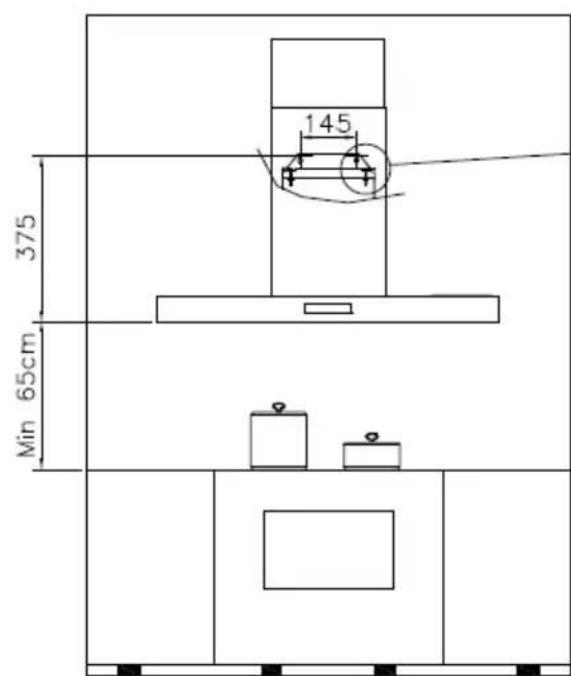

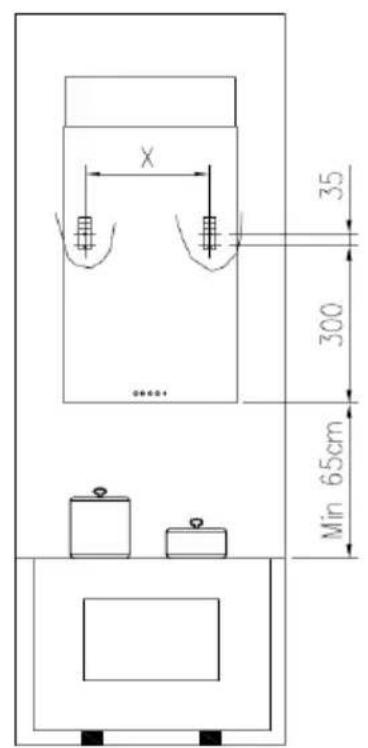

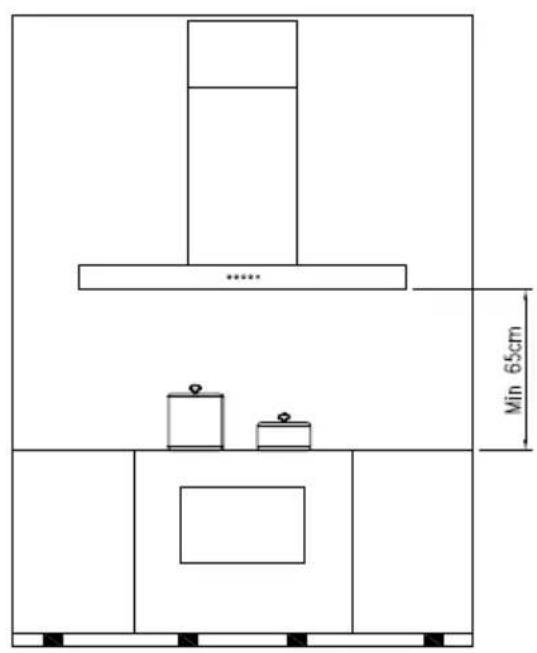

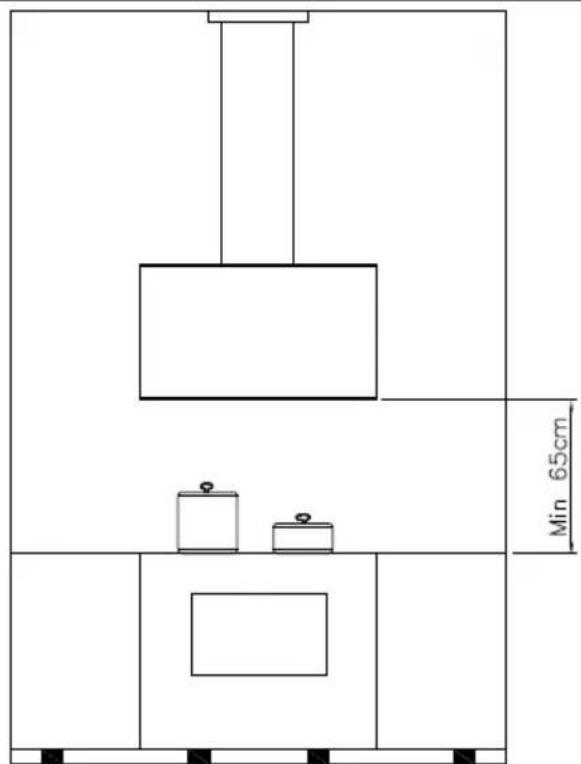

Der Sicherheitsabstand zur Unterkante der Abzugshaube zum Kochfeld muss mindestens 65 cm betragen. Geringere Abstände muss ausrücklich vom Hersteller genehmigt werden. (Siehe Einrichtungszeichnung). Die Abzugshaube kann in der Betriebsart Filter und in der Betriebsart Absaugen verwendet werden. In der Betriebsart Filter mit Rückführung der Luft mussen Kohlenstofffilter verwendet werden (siehe Abschnitt KOHLENSTOFFFILTER). In der Betriebsart Absaugen mit Ableitung der gefilterten Luft nach auBen ist ein angemessenes Ausgleichssystem nach Vorgabe der geltenden Vorschriften erforderlich. Der Durchmesser vom Abzugsrohr muss gleich groß oder größ als der Anschluss sein. Der Raum, in dem die Abzugshaube installiert wird, muss ausreichend beluft sein, wenn gleichzeitig andere Geräte benutzt werden, die mit Gas oder anderen Brennstoffen betrieben werden.

Hauben für Außenmotore.

Die für Außenmotore vorbereiteten Hauben sind mit einem Verbindungsstecker für den Kabelanschluss am Außenmotor ausgestellt. Thiser Verbindungsstecker befindet sich innerhalb der Haube. Das Kabel für den Außenmotor durch die damit bestimme Öffnung an der Haube (üblicherweise in der Höhe der Rauchablassaffnung) ziehen und die beiden Stecker miteinander verbinden. Für diesen Vorgang verweisen wir auf die entsprechende Zeichnung in der Gebrauchsanweisung der Außenmotore.

Die Hauben ohne Motor (Art*O***) müssen ausschlieBlich mit der vom Hersteller gelieferten und angegebenen Ansaugeinheit mit einer maximalen Leistung von B40 W installiert und angeschlssen werden.

Für die für die Installation eines Außenmotors vorgesehenen Hauben, dürfen, nach der Installation durch einen Fachtechniker, alle Kabel, Verbindungsstecker und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

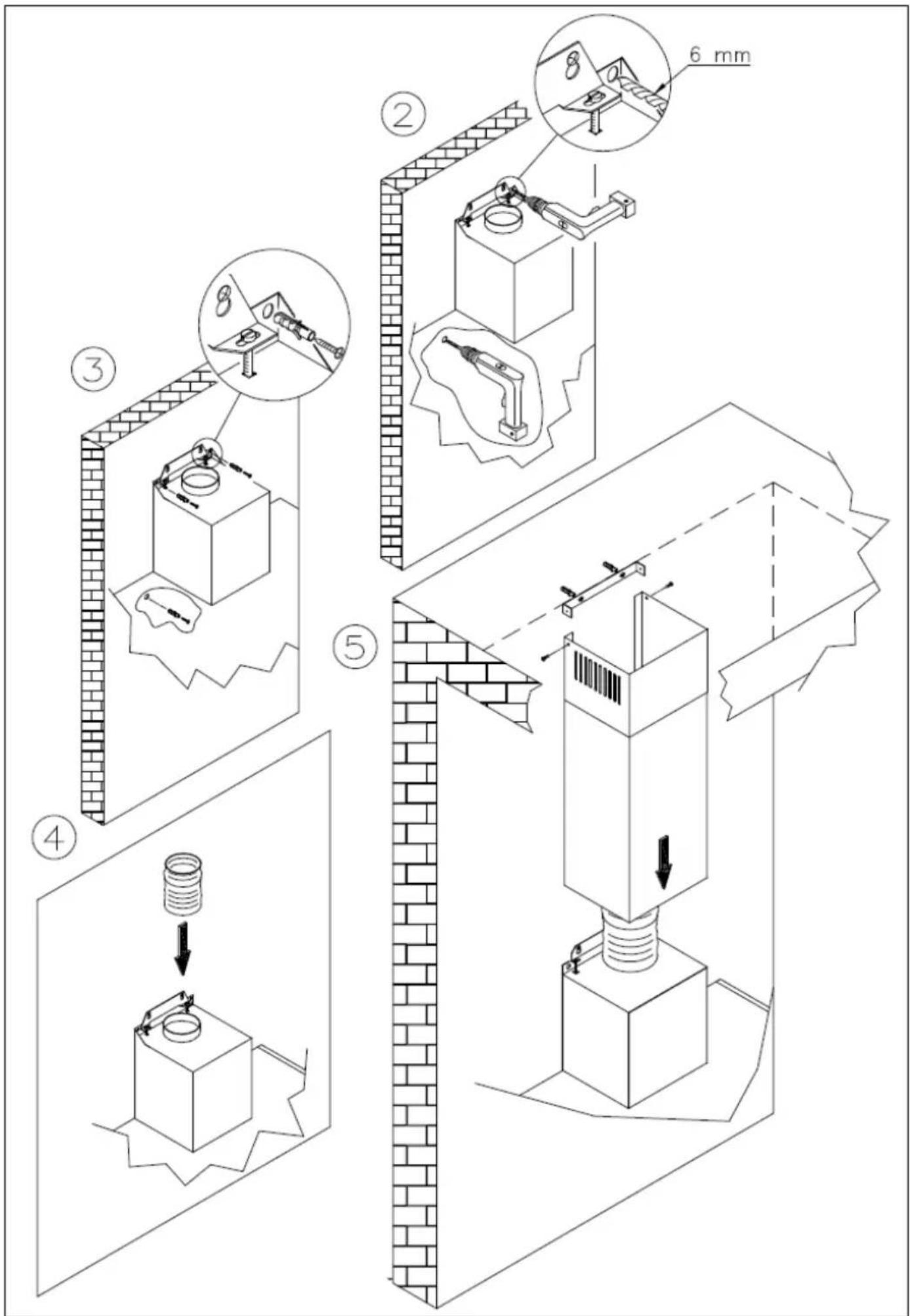

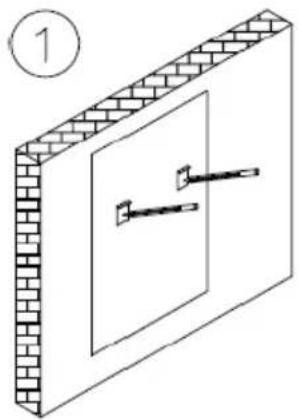

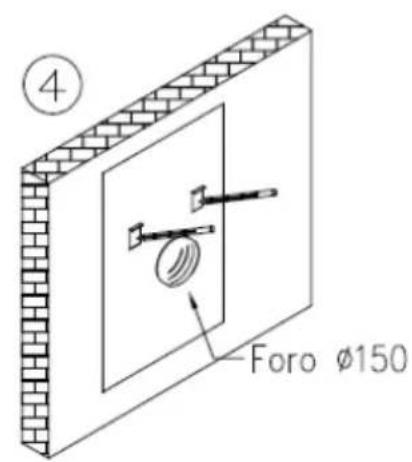

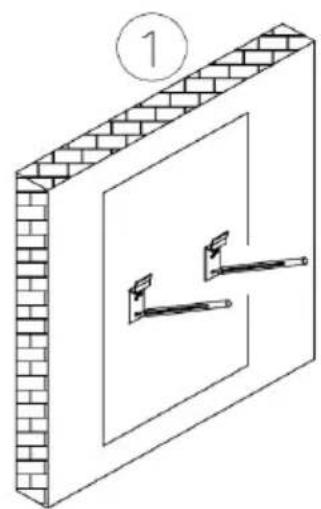

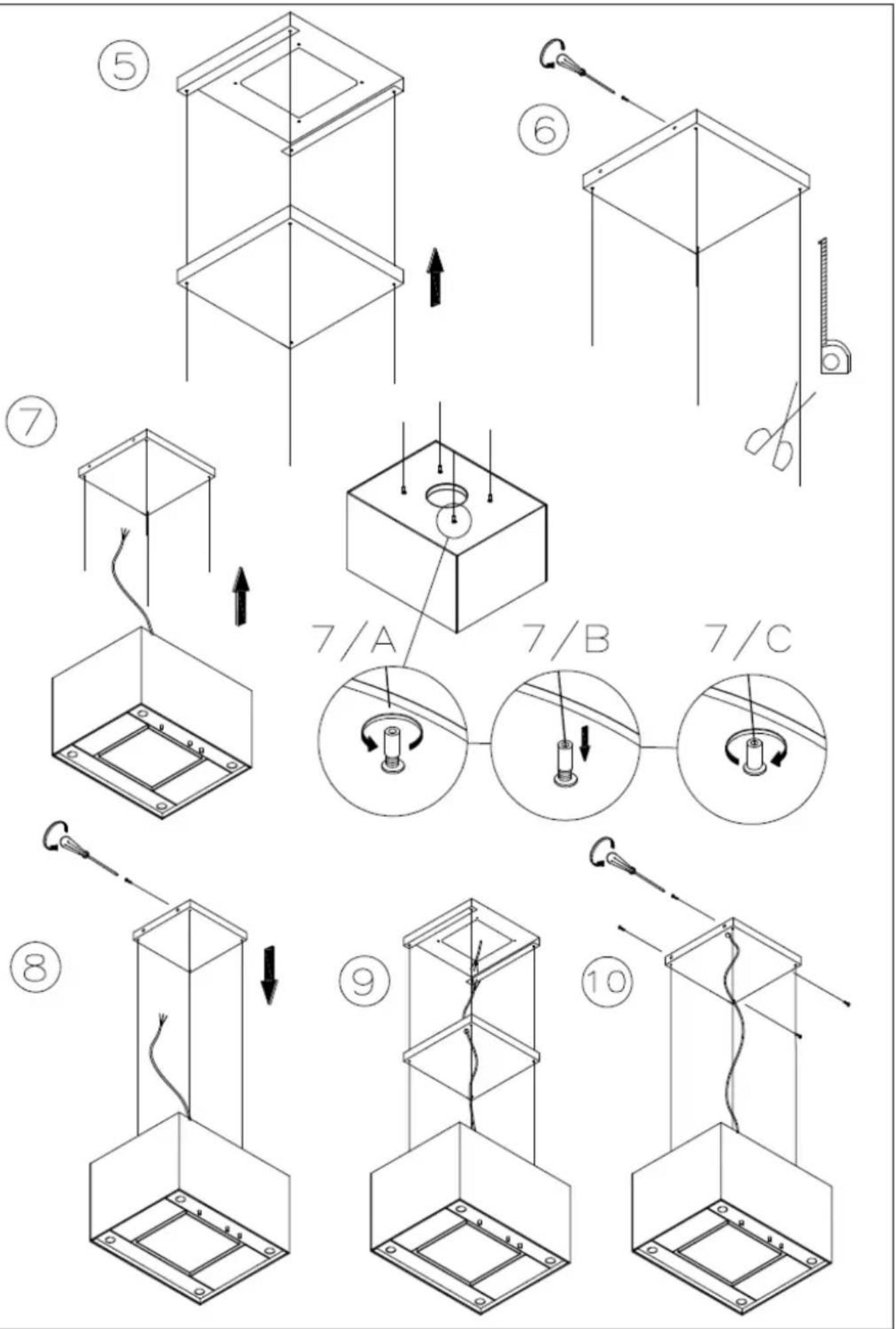

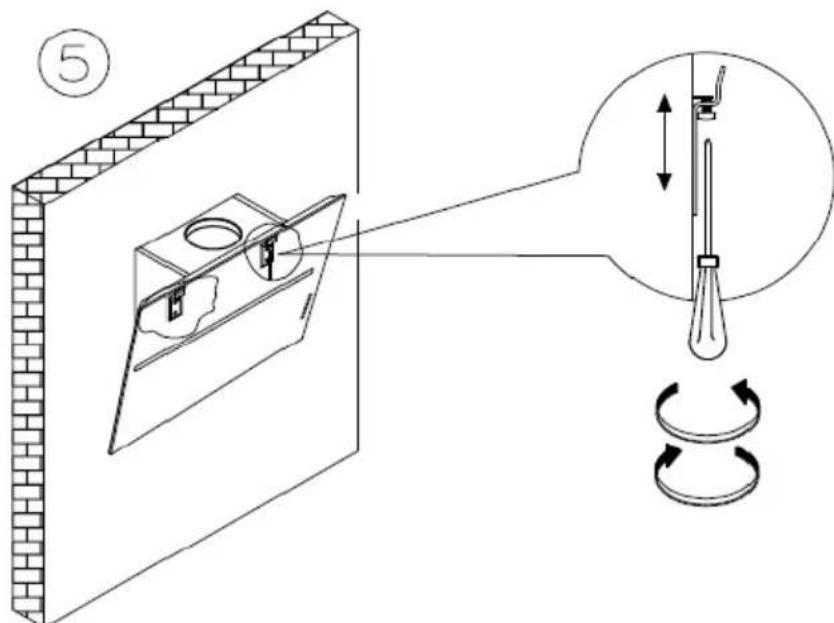

MONTAGEANLEITUNG

Achtung! Falls die Schrauben und Düb mit dem produkt mitgeliefert curde, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

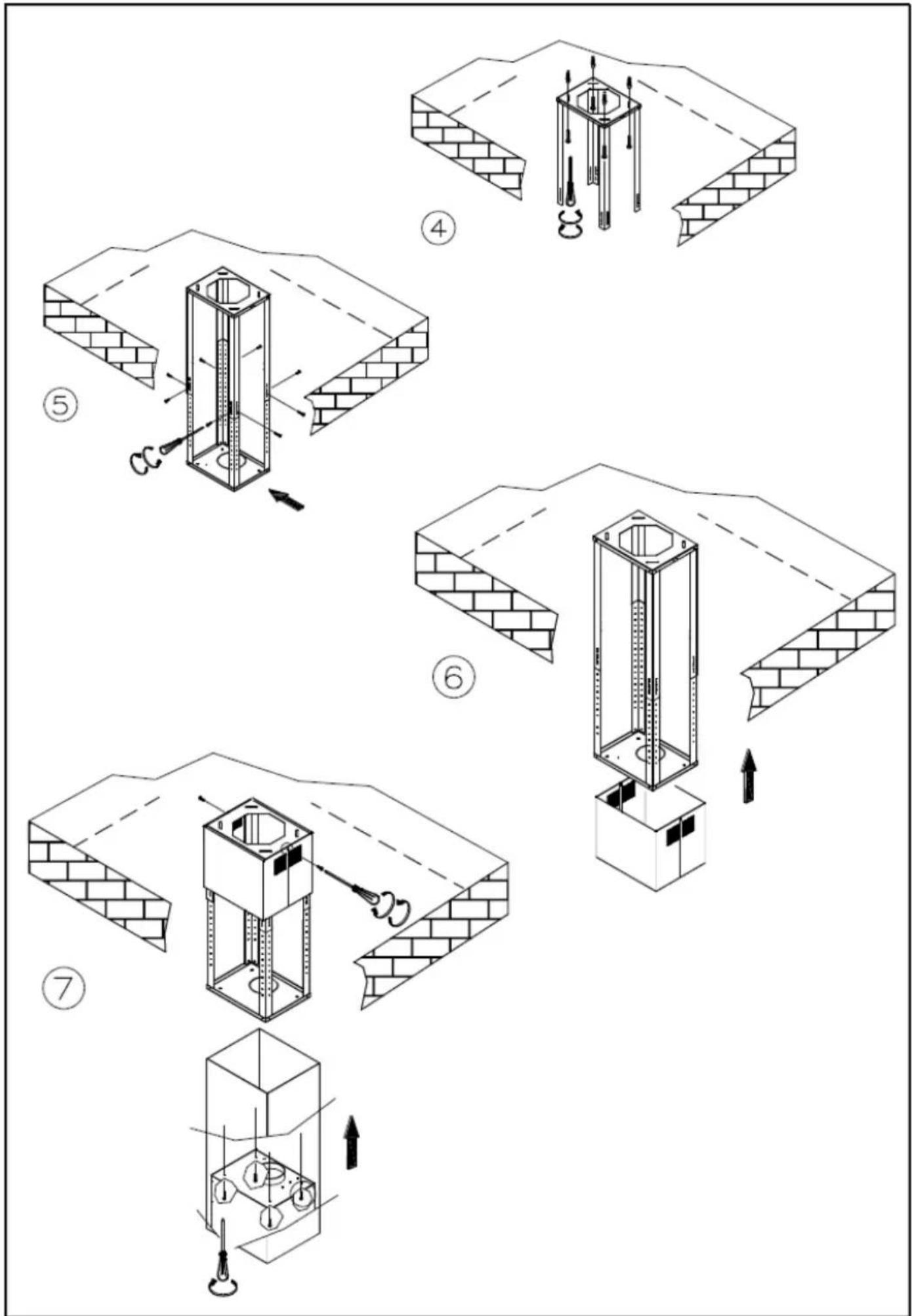

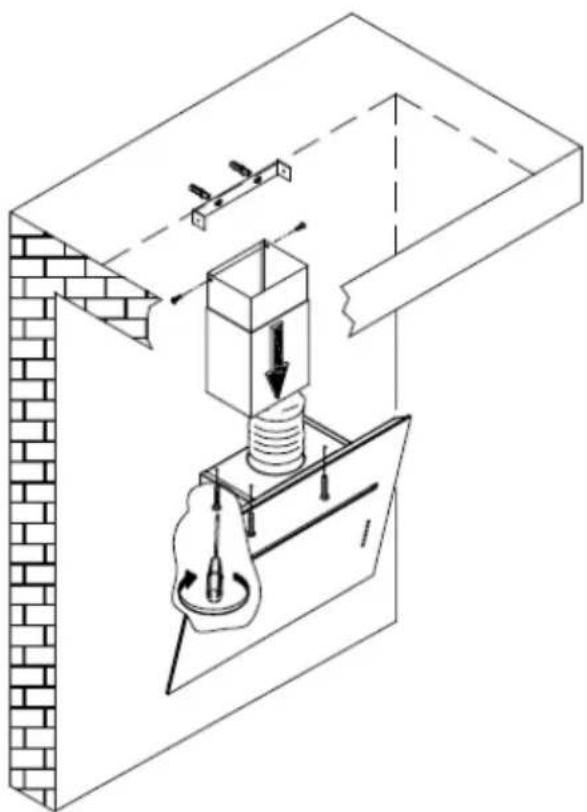

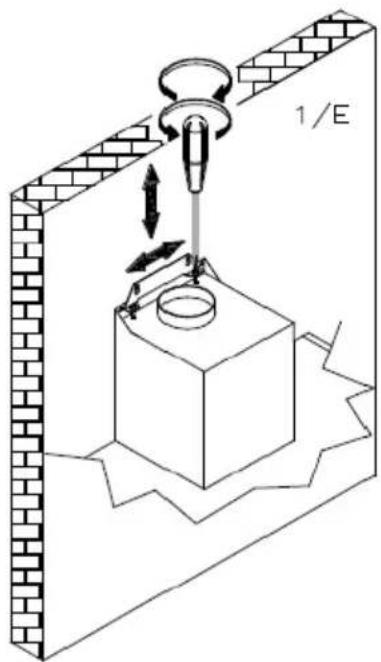

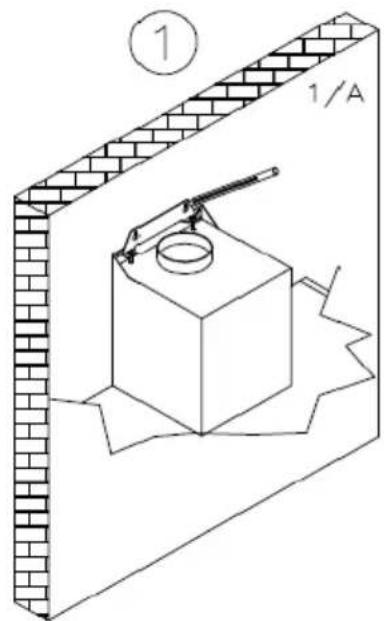

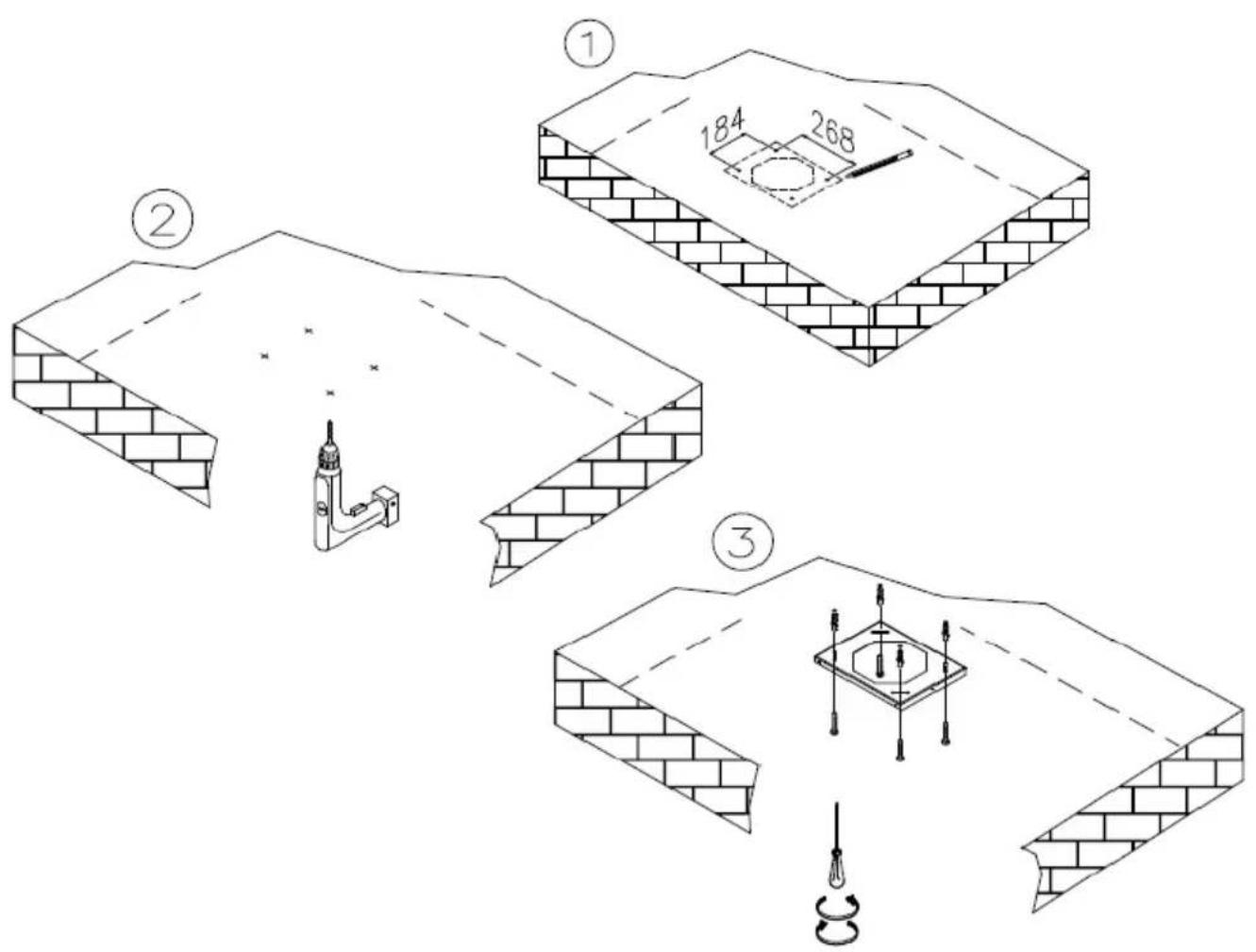

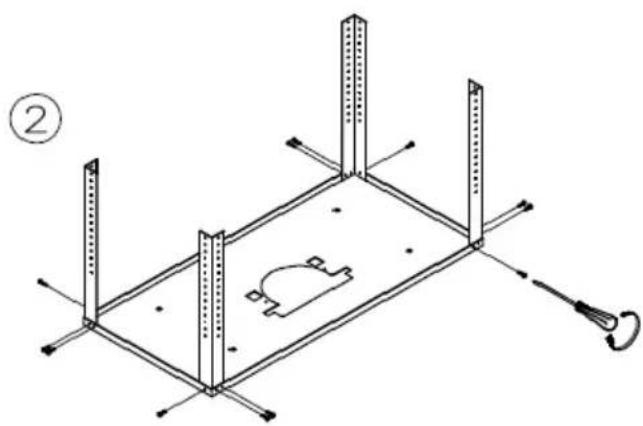

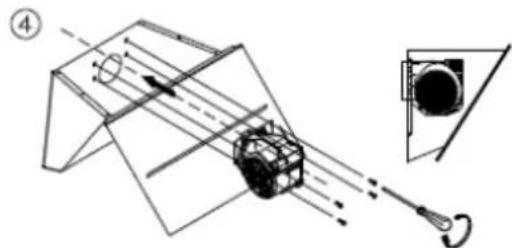

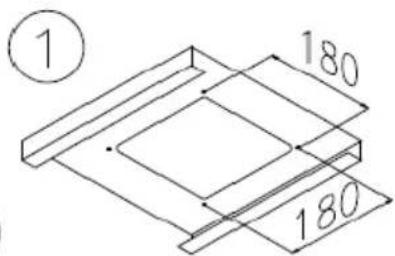

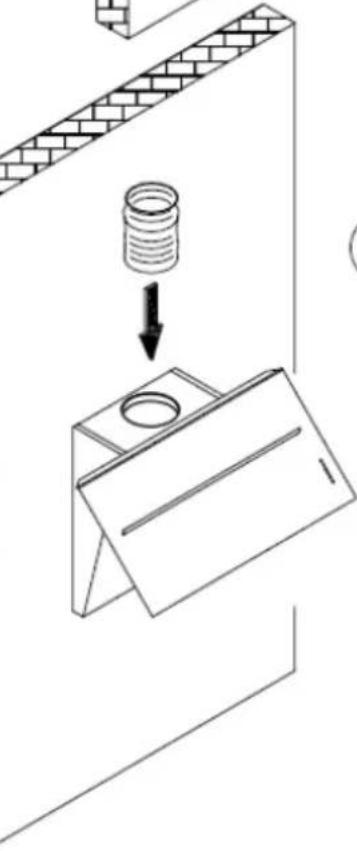

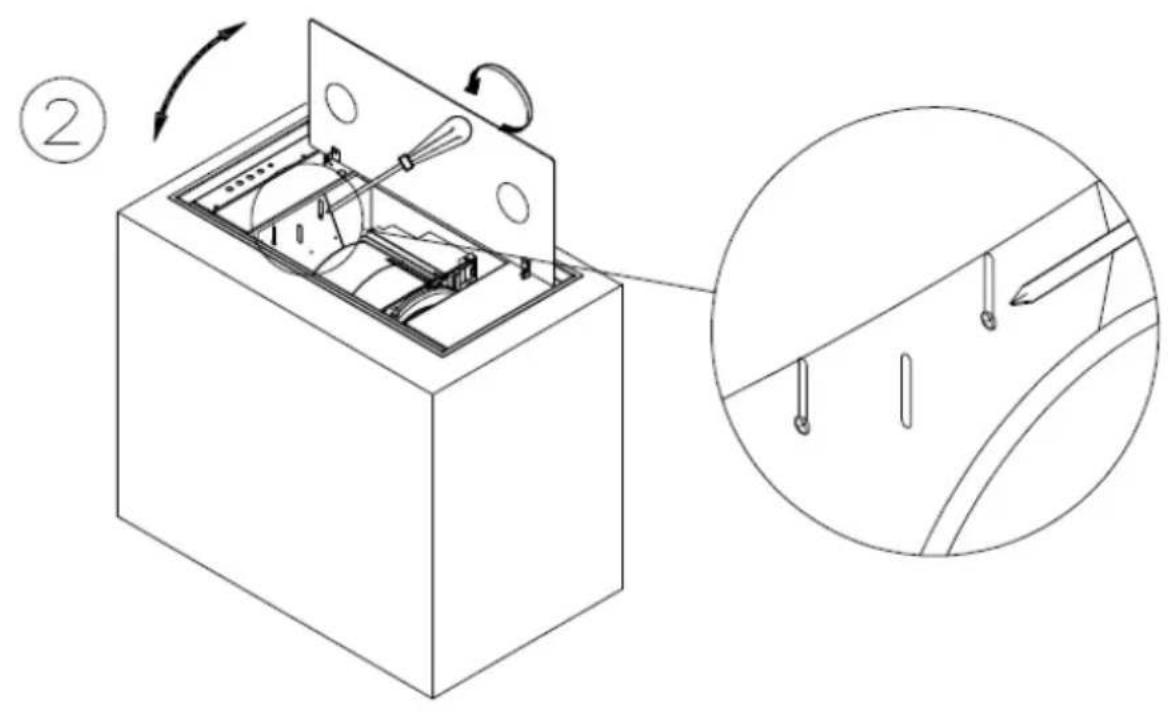

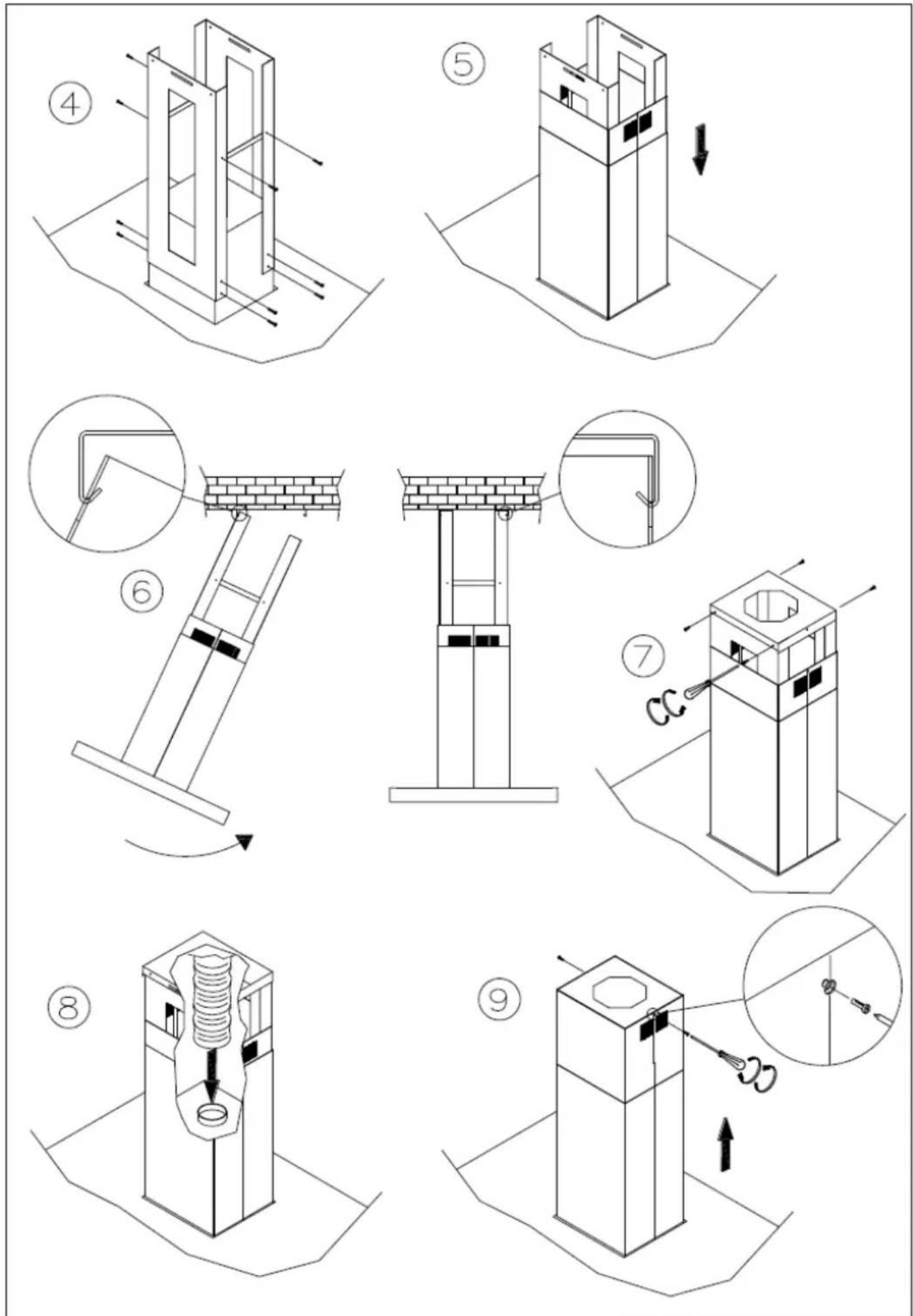

Für die Montage der Abzugshaube das mitgelieferte Zubehör verwenden und wie auf dem beiliegenden Informationsblatt dargestellt vorgehen.

STROMANSCHLUSS

Der Stromanschlussarf ausschließlich von einem qualifizierten Elektriker durchgefuhrt werden und muss unter Beachtung der am Installationsort geltenden Vorschriften erfolgen.

Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereinstin

Sicherstellen, dass die elektrische Anlage unter Beachtung der geltenden Gesetzgebung und mit einer ordnungsmaßigen Erdung ausgeführt worden ist. Das Stromkabel der Abzugshaube muss entsprechend sorgfältig verlegt werden und darauf auf keinen Fall durch Lächer geführt werden, die keine Kabelführung haben.

Wird das Gerät direkt an das Stromnetz angeschlossen, muss eine Vorrichtung vorgesehen werden, die eine Trennung vom Stromnetz, mit einem Öffnungsbstand der Kontakte, die eine komplette Abtrennung in den Zuständen der Überspannungskategorie III, entsprechend der Installationsvorschriften, möglich, gewährleistet.

Der Stecker bzw. der allpolige Schalter muss bei installiertem Gerät zugänglich sein.

Ist das Versorgungskabel beschadigt, muss es gegen ein neuen Spezialkabel oder gegen einen beim Hersteller bzw. beim Kundendienst erhältlichen Satz ausgewechselt werden. Es muss ein Kabel vom Typ H05W-F mit Mindestquerschnitt 3 × 0.75mm^2 verwendet werden.

Bei Nichtbeachtung der am Installationsort geltenden Sicherheitsvorschriften, die für ein ordnungsmaßiges Funktion der elektrischen Anlage erforderlich sind, übernimmt der Hersteller keinerlei Haftung.

SOFT TOUCH STEUERUNG (Abb. 1)

In der Ausführung mit Soft Touch ist das Gerät mit vier Schaltflächen und einer Kontrolleuche ausgestattet, die grün (Mindestgeschwindigkeit) oder rot (Höchstgeschwindigkeit) aufleucht, davon:

eine Schaltfläche zum Ein- und Ausschalten der Beleuchtung.
eine Schaltfläche zum Einsatzen der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.

HINWEIS. Wenn diese Schaltfläche länger als 3 Sekunden gedrück wird, wird die Selfstabsschaltung nach Ablauf von ID Minuten aktiviert, die LED blinkt langsam.

zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. Bei der 4. Geschwindigkeit des Motors (intensiv) wird die LED schleunig blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt

DIGITALE STEUERUNG \ TOUCH STEUERUNG (Abb. 2)

In der Ausführung mit digitaler Steuerung ist das Gerät mit fünf Schaltflächen und einem Display ausgestattet, davon:

eine Schaltfläche zum Ein- und Ausschalten der Beleuchtung.
eine Schaltfläche zum Einsatzen der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.
zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. Bei der 4. Geschwindigkeit des Motors (intensiv) wird die auf dem Display sightbare Nummer blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt.
eine Schaltfläche TIMER zum Abschalten vom Motor nach Ablauf von 10 Minuten. Wenn der Timer eingeschelt ist, blinking die Zahl auf dem Display.

Sonderfunktionen:

Nach 100 Betriebsstunden beginnnt auf dem DISPLAY eine O oder der Buchstabe A zu blinken und zeigt an, dass die Metallfilter sauber gemacht werden muss. Nach dem Saubermachen der Metallfilter den Betriebsstunderzahler auf Null stellen und dazu die Schaltfläche TIMER bei abgeschalteter Abzugshaube 3 Sekunden lang drücken. Die Nullstellung vom Zähler wird durch die Anzeige eines Bindestrichs auf dem Display bei abgeschalteter Abzugshaube bestätigt.

DREHENDE STEUERUNG (Fig.3)

In der Ausführung mit drehende Steuerung ist das Gerät mit zwei Tasten ausgestatten von :

eine für das Ein und Ausschalten des dekorativen Licht
eine Taste zum Ein - Ausschalten der Berechtung
eine Taste um die Geschwindigkeit 1^2^3^4^ zu auswahlen.

SOFT TOUCH STEUERUNG HINTERLEUCHTET (Abb. 4)

In der Ausführung mit Tastenfeld ist das Gerät mit sechs Tasten ausgestattet, davon:

eine Taste zum Einsatzen der I. Geschwindigkeitsstufe und zum Ausschalten vom Motor.
eine Taste zum Einschalten der 2. Geschwindigkeitsstufe.
eine Taste zum Einsatzen der 3. Geschwindigkeitsstufe.
eine Taste zum Einschalten der 4. Geschwindigkeitsstufe. Bei der 4. Geschwindigkeit des Motors (intensiv) wird die LED schleunig blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt
eine Schaltfläche TIMER zum Abschalten vom Motor nach Ablauf von 10 Minuten.
eine Taste zum Ein- und Ausschalten der Beleuchtung.

GEBRAUCH UND WARTUNG

Vor Durchführung von Reinigungsd oder Wartungsarbeiten gleich welcher Art muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Hauptschalter der Abzugshaube auf D (OFF) stellen.

Auswechseln der Birnen

Halogenbirne 12 V mit Fassung G4: Mit einem Schraubenzieher die Halterung der Scheibe (Abb. 5) abmachen. Die Scheibe abmachen und die Birne durch eine gleichwertige Birne ersetzen. Die Scheibe wieder anbringen und mit dem Ring sichern. Es handelt sich um handelbliche Birnen, die überall erhältlich sind.

Dichroitsische Birne mit Fassung GU4: Mit einem Schraubenzieher Herausnahmen und durch eine gleichwertige Birne ersetzen (Abb. G). Im Bedarfstall darf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteilen ausgefuhrt werden.

Reinigung der Metallfilter

Die Metallfilter der Abzugshaube mussen alle 2-3 Monate mit freiem Wasser und einem milden Reinigungsmittel gewaschen werden, je nach dem wie oft die Abzugshaube benutzt wird. Zum Herausnehmer der Metallfilter die Filter am Griff anfassen und durch Ziehen nach unter zuerst vorne und dann hinter aus ihrem Sitz lasen (Abb. 7). Die Filter erst dann wieder einsetzen, wenn sie vollständig getrocknet sind.

Kohlenstofffilter

Wenn die Abzugshaube mit Filtersystem mit interner Rückführung benutzt wird, mussen Kohlenstofffilter verwendet werden. Bei diesen Filter handelt es sich um Behälter, die Aktivkohle enthalten. Die Aktivkohle in den Filter hält die Kuchendünste zurück für die Beseitigung oder Austausch der Filter Siehe Abbildung 8.

Die POLYESTER Kohlenstofffilter können nicht wiederverwertet oder gewaschen werden, sondern müssen regelmäßig ausgewechselt werden, und darüber alle 4 Monate, wenn die Abzugshaube zwei Stunden tätiglich benutzt wird. Mit Fett verschmutzte Filter stellen eine Brandgefahr dar! Je nach Modell kann die Abzugshaube mit runden oder rechteckigen Kohlenstofffiltern ausgestattet sein. Im Unterschied zu anderen Kohlefiltern kann der LONG LIFE. Kohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollen der Filter jeder zweiten Monat gereinigt werden. Der Filter wird am besten in der Spulmaschine gereinigt. Normalen Reiniger verwenden un die höchste Temperatur wahlen. Der Filter sollen separate gesplit werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backhof getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal IDC gehalten und den Filter ID Minutes lang trocken. Der Filter muss ausgewechselt werden, sobald er nicht mehr in der Lage ist die Kuchengerüche aufzunehmen. (Abb.9)

Reinigung der Abzugshaube

Eine regelmäßige Reinigung der Oberflächen vermeidet eine spätere schwierige Entfennung von sich angesetzten Verkrustungen. Lackierte oder verkupperte Abzugshauben mit einem weichen Lappen und etwas warmem Wasser und neutralem Reinigungsmittel sauber machen. Es ist verboten, flüssigkeiten direkt auf die Abzugshaube zu schütten! Keine Scheuermittel verwenden! Abzugshauben aus Edelstahl mit Spezialprodukten für matte Edelstahlflächen sauber machen (keine Scheuermittel, atzende Produkte oder chlorhaltigen Produkte verwenden). Dabei darauf aufchten, dass mit dem Lappe in Richtung der Oberflächenstruktur gewischt wird. Keine aggressiven Produkte, chemischen Lösungsmittel oder Produkte auf Erdölbasis verwenden, da diese üdige Rückstände hinterlassen, die oxydieren oder polymerisieren können.

Kondensation in der Haube

Die Induktions- oder Glaskeramikflächen erhitzen die Speisen sehr Schnell und erzeugen Kochdampf noch bevor sich die Oberflächen der Glas- bzw. Stahlhaube erwart haben. Diese Vorgang bildet Kondenswasser mit daraufffolgendem Tropfen. Ein anderer Grund der Kondensation konnte sein, dass das Rauchablassrohr nicht den von uns empfohlenen Abmessungen entspricht (siehe Paragraf INSTALLATION). Der in der Haube, während der Abkehrung, zureckbleibende Dampf kondensiert sich und bildet Tropfen. Wir empfehlen die Haube zehn Minuten vor dem Kochen einschalten und sie, nach Beendung des Kochens, eingeschaltet lessen, damit der ganze sich in der Rohrleitung angesammelte Rauch ausströmen kann. Außer dem ist eine regelmäßige Reinigung der Filter sehr wichtig, und dass diese, falls sie sich verschlechtert haben sollenten, ausgewechselt werden (siehe REINIGUNG DER METALLFILTER).

Der Hersteller ist nicht für Beeinträchtigungen vom Aussehen der Abzugshaube haftbar, die durch Nichtbeachtung stehenden Hinweise entstanden sind.

INSTRUCTIONS POUR L'UTILISATION, L'ENTRETIEN ET L'INSTALLATION DE LA HOTTE.

Si consiglia di installare la cappa con il pensile a terra
it is recommended to install the
hood with the cupboard on the floor
Es wird empfohlen, die Haube mit dem
Hängeschrank auf den Boden zu stallieren

FLH 800

Per aprire tirare qui simultaneamente Please pull here in the same time to open Ziehen sie hier

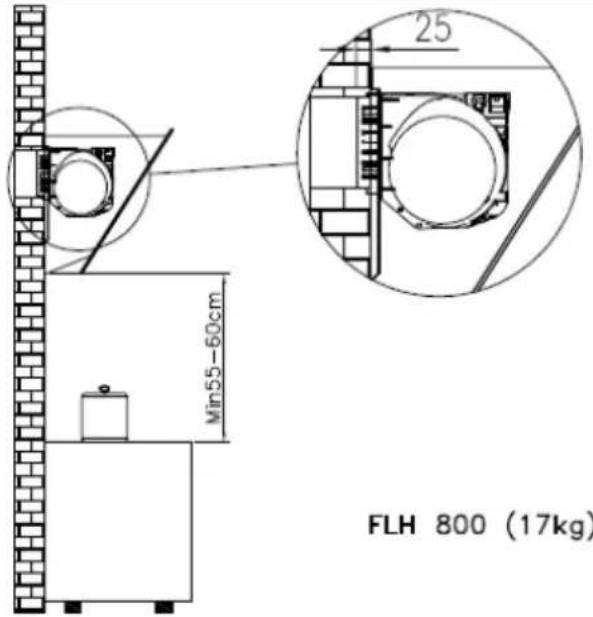

FLH 800 (17kg)

(2)

6/C

(7)

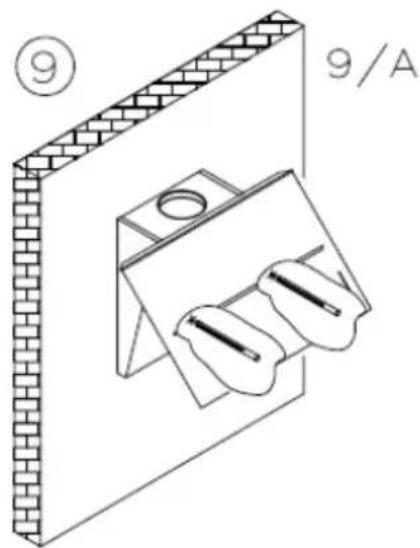

9

MOTOR A

MOTOR B

FQH 900 - FQH 1200

FCH 600

FCH 600 (18Kg) X=290

(2)

(3)

FQHI 900-FQHI 1200

SLIM ISOLA 90/120 (38/41kg)

FCHI 900

FCHI 900 (49Kg)

FQLHI 600

FQLHI 600 (21Kg)

INDICE - INDEX:

SHC 9011, SHC 12011. pg.28
CHB 6012. CHB 9012. pg.31
FLH 800. pg.33
FQH 900, FQH 1200. pg.37
FCH 600. pg.39
FQHI 900, FQHI 1200. pg.41
FCHI 900. pg.43
FQLHI 600. pg.45
