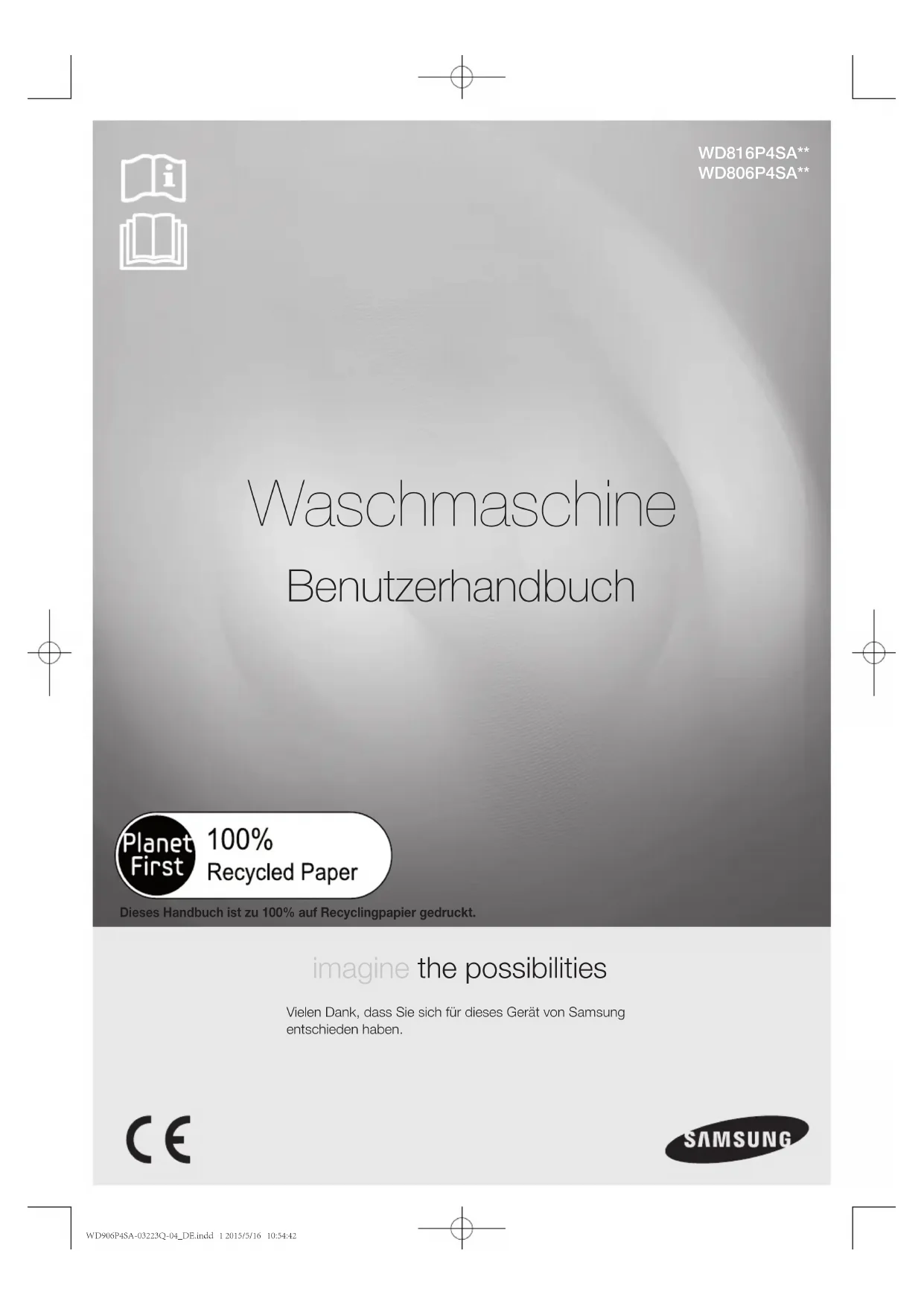

BEDIENUNGSANLEITUNG WD806P4SAWQEN SAMSUNG

CODES D’ERREUR ET DE

www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) LUXEMBURG 261 03 710 www.samsung.com/support Codenr. DC68-03223Q-04_NL WD906P4SA-03223Q-04_NL.indd 48 2015/5/16 10:49:34Waschmaschine Benutzerhandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. Dieses Handbuch ist zu 100% auf Recyclingpapier gedruckt. WD816P4SA** WD806P4SA** WD906P4SA-03223Q-04_DE.indd 1 2015/5/16 10:54:42Deutsch - 2 Inhalt ANSCHLIESSEN DER WASCHMASCHINE

13 Überprüfen der Teile 14 Anschlussvoraussetzungen 14 Stromnetz und Erdung 14 Wasserzufuhr 15 Wasserablauf 15 Aufstellung 15 Umgebungstemperatur 15 Anschluss in einer Nische oder einem Wandschrank 15 Aufstellen der Waschmaschine WASCHBETRIEB

21 Vor dem ersten Waschgang 21 Grundlegende Erklärungen 22 Verwenden des Bedienfelds 25 Kindersicherung 25 Ton aus 26 Programm Ende 26 Mein Programm 27 Schaum aktiv 28 Auffrischen 29 Trockengang 30 Waschen mit dem Programmwahlschalter 31 Mit manuellen Einstellungen waschen 31 Waschhinweise 32 Waschmittel und Zusätze 32 Geeignete Waschmittel 33 Waschmittelbehälter 33 Flüssigwaschmittel (ausgewählte Modelle)

REINIGUNG UND PFLEGE IHRER

34 Trommel-Reinigung 35 Wasser ablassen über den Notablauf 36 Fremdkörperfalle reinigen 36 Außenflächen der Waschmaschine reinigen 37 Waschmittelbehälter und Einschub reinigen 37 Sieb am Wasserzulauf reinigen 38 Wenn die Waschmaschine eingefroren ist 38 Lagern der Waschmaschine

FEHLERSUCHE UND FEHLERCODES

39 Kontrollieren Sie diese Punkte, wenn Ihre Waschmaschine... 40 Fehlercodes

41 Übersicht über die Waschprogramme 43 anhang 43 Erklärung der Pflegesymbole 43 Entsorgung von Altgeräten 44 Technische Daten 45 Datenblatt für kombinierte Waschmaschine- Trockner WD906P4SA-03223Q-04_DE.indd 2 2015/5/16 10:54:43Deutsch - 3 Sicherheitsinformationen Das Gerät, das Sie erworben haben, dient nur zur Verwendung im häuslichen Bereich. Wir beglückwünschen Sie zum Kauf Ihrer neuen Samsung Waschmaschine. Diese Anleitung enthält wichtige Informationen über die Installation, den Gebrauch und die Pflege Ihrer Waschmaschine. Bitte lesen Sie diese Bedienungsanleitung in Ruhe durch – nur so können Sie von den vielfältigen Funktionen und Vorteilen Ihrer Waschmaschine profitieren. DAS MÜSSEN SIE ÜBER DIE SICHERHEITSHINWEISE WISSEN Bitte lesen Sie diese Bedienungsanleitung vollständig durch, damit Sie wissen, wie die umfassenden Funktionen und Merkmale Ihrer neuen Waschmaschine sicher und effizient benutzt werden, und bewahren Sie die Bedienungsanleitung in der Nähe der Waschmaschine auf, damit Sie sie jederzeit parat haben. Verwenden Sie die Waschmaschine nur für den in der vorliegenden Bedienungsanleitung angegebenen Zweck. Die in dieser Bedienungsanleitung enthaltenen Warnhinweise und die wichtigen Sicherheitshinweise decken nicht alle Bedingungen und Situationen, die auftreten können, ab. Es liegt in Ihrer Verantwortung, bei Installation, Pflege und Gebrauch Ihrer Waschmaschine Ihren gesunden Menschenverstand sowie Vorsicht und Sorgfalt walten zu lassen. Die vorliegende Bedienungsanleitung gilt für mehrere Modelle; Ihre Waschmaschine kann deshalb leicht von der in dieser Bedienungsanleitung beschriebenen Maschine abweichen und manche Warnzeichen gelten unter Umständen für Sie nicht. Bei Fragen oder Unklarheiten wenden Sie sich bitte an Ihr nächstes Servicezentrum oder informieren Sie sich unter www.samsung.com.

WICHTIGE SYMBOLE FÜR SICHERHEITSANWEISUNGEN UND

GEFAHRENHINWEISE Bedeutung der Symbole und Zeichen in diesem Benutzerhandbuch: ACHTUNG Gefahren oder unsichere Handlungsweisen, die zu schweren oder tödlichen Verletzungen und/oder Sachbeschädigung führen können. VORSICHT Gefahren oder unsichere Handlungsweisen, die zu Verletzungen und/ oder Sachbeschädigung führen können. VORSICHT Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihrer Waschmaschine zu vermindern, beachten Sie folgenden Sicherheitsregeln: Aktion NICHT ausführen. NICHT demontieren. NICHT berühren. Befolgen Sie die Anweisungen wörtlich. Ziehen Sie den Netzstecker der Waschmaschine aus der Steckdose. Stellen Sie sicher, dass die Waschmaschine geerdet ist. Bitten Sie den Kundendienst um Hilfe. Hinweis Diese Warnzeichen sollen Sie und andere vor Verletzungen schützen. Bitte halten Sie sie genau ein. Studieren Sie diesen Abschnitt genau und bewahren Sie ihn dann an einem sicheren Ort auf, wo er griffbereit ist. Lesen Sie alle Anweisungen aufmerksam durch, ehe Sie Ihre Waschmaschine benutzen. Wie bei jedem Gerät, das mit elektrischem Strom betrieben wird, gibt es gewisse Gefahren. Für den sicheren Betrieb der Waschmaschine machen Sie sich mit der Bedienung vertraut und benutzen die Waschmaschine mit entsprechender Vorsicht. WD906P4SA-03223Q-04_DE.indd 3 2015/5/16 10:54:43Deutsch - 4 Sicherheitsinformationen WARNUNG: Um das Risiko von Feuer, Stromschlag oder Personenschäden bei Verwendung Ihres Geräts zu reduzieren, befolgen Sie grundlegende Vorsichtsmaßnahmen, einschließlich der folgenden: Erlauben Sie nicht, dass Kinder (oder Haustiere) auf oder im Produkt spielen. Die Tür des Produkts lässt sich von innen nicht önen, und Kinder können ernsthaft verletzt werden, wenn sie im Innern eingeschlossen sind. Das Gerät ist nicht für den Gebrauch durch Personen (und Kinder) mit verminderten körperlichen, geistigen oder sensorischen Fähigkeiten oder fehlender Erfahrung gedacht, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder im sicheren Gebrauch des Geräts angeleitet. Kinder müssen beaufsichtigt werden und dürfen nicht mit dem Gerät spielen. Zur Verwendung in Europa: Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen oder warten. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienstbetreuer oder ähnlich qualifizierten Personen ersetzt werden, um Risiken zu vermeiden. Dieses Gerät muss so gestellt werden, dass der Netzstecker, der Hauptwasserhahn und die Abflussschläuche zugänglich sind. Bei Geräten mit Lüftungsönungen an der Basis dürfen die Önungen nicht durch Teppiche blockiert werden. Es muss das mit dem Gerät mitgelieferte neue Schlauchset verwendet werden. Das alte Schlauchset darf nicht wiederverwendet werden. ACHTUNG WD906P4SA-03223Q-04_DE.indd 4 2015/5/16 10:54:43Deutsch - 5 ACHTUNG: Um gefahren aufgrund vom unbeabsichtigtem Verstellen des Wärmeschutzes zu vermeiden, darf dieses Gerät nicht durch ein externes Schaltgerät, etwa einen Timer, versorgt oder an einen Kreislauf angeschlossen werden, der regelmäßig vom Programm ein- und ausgeschaltet wird. Der Wäschetrockner darf nicht genutzt wurden, wenn für die Reinigung Industriechemikalien eingesetzt wurden. Das Flusensieb muss regelmäßig gesäubert werden, sofern vorhanden. Es dürfen sich keine Flusen im Wäschetrockner ansammeln. (Dies gilt nicht für Geräte, deren Abluft an die Gebäudeaußenseite geleitet wird.) Es muss für angemessene Belüftung gesorgt werden, um den Rückstrom von Gasen in Räume von Geräten, die andere Kraftstoe verbrennen zu vermeiden, auch von oenen Feuern. Trocknen Sie keine ungewaschenen Wäschestücke im Wäschetrockner. Wäschestücke, die mit Substanzen wie Speiseöl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin, Wachsen und Entwachsungen verschmutzt sind, sollten mit zusätzlich Waschmittel in heißem Wasser gewaschen werden, bevor sie im Wäschetrockner gewaschen werden. Wäschestücke wie Schaumgummi (Latexschaum), Badekappen, wasserfeste Textilien, Artikel mit gummierter Rückseite und Kleidung oder mit Schaumstopolstern versehene Kissen sollten nicht im Wäschetrockner getrocknet werden. Weichspüler oder ähnliche Produkte sollten wie in den Weichspüleranweisungen angegeben verwendet werden. Der letzte Teil des Wäschetrocknerzyklus erfolgt ohne Hitze (Abkühlungszyklus), um sicherzustellen, dass die Wäschestücke eine Temperatur haben, bei der sie nicht beschädigt werden. Nehmen Sie alle Objekte aus den Taschen heraus, etwa Feuerzeuge oder Streichhölzer. WD906P4SA-03223Q-04_DE.indd 5 2015/5/16 10:54:43Deutsch - 6 Sicherheitsinformationen WARNUNG: Stoppen Sie niemals einen Wäschetrockner vor Ende des Trockenzyklus, außer wenn alle Wäschestücke schnell herausgenommen und ausgebreitet werden, sodass sich die Hitze verteilt. Die Abluft darf nicht in einen Abzug geleitet werden, der für Abgase von Geräten, die Gas oder andere Kraftstoe verbrennen, verwendet wird. Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der gegenüberliegenden Seite des Wäschetrockners aufgebaut werden, sodass die Tür des Wäschetrockners nicht vollständig geönet werden kann. Zur Verwendung in Europa: Kinder unter 3 Jahren müssen ferngehalten werden, außer wenn sie ständig beaufsichtigt werden. WD906P4SA-03223Q-04_DE.indd 6 2015/5/16 10:54:43Deutsch - 7

WICHTIGE WARNHINWEISE FÜR DIE INSTALLATION

Dieses Gerät darf nur von einem qualifizierten Techniker oder Serviceunternehmen installiert werden. - Andernfalls drohen Stromschläge, Selbstentzündung, Explosionen, Probleme mit dem Gerät oder Verletzungen. Das Gerät ist schwer – Vorsicht beim Anheben! Stecken Sie den Netzstecker in eine 220V-240V/50 Hz/mind.-Netzsteckdose, an der keine anderen Verbraucher angeschlossen sind. Verwenden Sie kein Verlängerungskabel. - Wenn andere Verbraucher über eine Steckdosenleiste an der gleichen Steckdose angeschlossen werden oder wenn ein Verlängerungskabel benutzt wird, kann es zu Stromschlägen oder Selbstentzündung kommen. - Versichern Sie sich, dass die vorhandene Netzspannung, Strom und Frequenz den Angaben in der Produktspezifikation entsprechen. Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Stecken Sie den Stecker fest in die Netzsteckdose. Reinigen Sie die Anschlussstifte des Steckers und die Kontakte regelmäßig mit einem trockenen Tuch von Staub und Feuchtigkeit. - Ziehen Sie den Stecker ab und reinigen Sie ihn mit einem trockenen Tuch. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Achten Sie beim Anstecken des Netzsteckers darauf, dass das Netzkabel in die richtige Richtung zeigt, d. h. zum Boden läuft. - Wenn Sie den Stecker andersherum anstecken, können die Leitungsdrähte im Kabel beschädigt werden und es kann zu Stromschlägen oder Selbstentzündung kommen. Halten Sie sämtliches Verpackungsmaterial von Kindern fern, da Verpackungsmaterialien für Kinder gefährlich sein können. - Wenn ein Kind eine Tüte über den Kopf zieht, kann es ersticken. Wenn das Gerät oder das Netzkabel beschädigt ist, wenden Sie sich an Ihr nächstgelegenes Servicezentrum. Das Gerät muss fachgerecht geerdet werden. Erden Sie das Gerät nicht an einer Gasleitung, einem Kunststoffwasserrohr oder einer Telefonleitung. - Andernfalls drohen Stromschläge, Selbstentzündung, Explosionen oder Probleme mit dem Gerät - Stecken Sie das Netzkabel nicht in eine Steckdose, die nicht ordnungsgemäß geerdet ist und versichern Sie sich, dass die Steckdose den lokalen und nationalen Vorschriften entspricht. Installieren Sie das Gerät nicht in der Nähe einer Wärmequelle oder in der Nähe von brennbarem Material. Installieren Sie das Gerät nicht in feuchten, öligen oder staubigen Umgebungen, an Orten mit direkter Sonneneinstrahlung oder Regen (Wasser). Installieren Sie das Gerät nicht an Orten, wo die Temperatur unter den Gefrierpunkt sinken kann - Bei Frost können die Leitungen platzen Installieren Sie das Gerät nicht an Orten, wo Gas austreten kann. - Andernfalls drohen Stromschläge oder Selbstentzündung. Verwenden Sie keinen elektrischen Transformator. ACHTUNG WD906P4SA-03223Q-04_DE.indd 7 2015/5/16 10:54:43Deutsch - 8 Sicherheitsinformationen - Andernfalls drohen Stromschläge oder Selbstentzündung. Verwenden Sie keinen beschädigten Netzstecker, kein beschädigtes Netzkabel und keine lockere Wandsteckdose. - Andernfalls drohen Stromschläge oder Selbstentzündung. Ziehen Sie nicht mit Gewalt am Netzkabel und knicken Sie das Netzkabel nicht ab. Verdrehen oder verknoten Sie das Netzkabel nicht. Verlegen Sie das Netzkabel nicht über Metallgegenstände, stellen Sie keine schweren Gegenstände auf das Netzkabel, stecken Sie das Netzkabel nicht zwischen Gegenstände und drücken Sie das Netzkabel nicht hinter das Gerät. - Andernfalls drohen Stromschläge oder Selbstentzündung. Ziehen Sie nicht am Netzkabel, wenn Sie den Netzstecker aus der Steckdose ziehen. - Ziehen Sie am Stecker. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Verlegen Sie Kabel und Rohre nicht so, dass Sie darüber stolpern könnten.

VORSICHTSHINWEISE FÜR DIE INSTALLATION

Dieses Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist. - Andernfalls kann es durch Leckströme zu Stromschlägen oder Selbstentzündung kommen. Stellen Sie das Gerät auf einem ebenen, festen Untergrund auf, der ausreichend tragfähig ist. - Andernfalls können anormale Vibrationen, Bewegungen, Lärm oder Probleme mit dem Gerät entstehen.

WICHTIGE WARNHINWEISE FÜR DEN GEBRAUCH

Ziehen Sie bei einer Überflutung der Waschmaschine sofort den Netzstecker, schließen Sie die Wasserzufuhr und wenden Sie sich an Ihr nächstgelegenes Servicezentrum. - Fassen Sie den Netzstecker nicht mit nassen Händen an. - Andernfalls besteht Stromschlaggefahr. Ziehen Sie sofort den Netzstecker, wenn Sie ungewöhnliche Geräusche hören oder Brandgeruch oder Rauch wahrnehmen und wenden Sie sich an Ihr nächstgelegenes Servicezentrum. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Belüften Sie im Falle von Gaslecks (z. B. Propangas, Flüssiggas usw.) sofort den Raum und fassen Sie den Netzstecker nicht an. Fassen Sie das Gerät oder das Netzkabel nicht an. - Verwenden Sie kein Gebläse. - Funkenschlag kann eine Explosion oder ein Feuer auslösen. Lassen Sie Kinder nicht in oder auf der Waschmaschine spielen. Sorgen Sie außerdem dafür, dass bei einer Entsorgung der Waschmaschine der Hebel von der Waschmaschinentür entfernt wird. - Kinder können sich in der Waschmaschine einschließen und darin ersticken. Das Verpackungsmaterial am Unterteil der Waschmaschine (Schaum, Styropor) muss entfernt werden, bevor die Waschmaschine in Gebrauch genommen wird. ACHTUNGVORSICHT WD906P4SA-03223Q-04_DE.indd 8 2015/5/16 10:54:44Deutsch - 9 Waschen Sie keine Teile, die mit Benzin, Kerosin, Benzen, Farbverdünner, Alkohol oder anderen brennbaren oder explosiven Stoffen verschmutzt sind. - Andernfalls drohen Stromschläge, Selbstentzündung oder Explosionen. Öffnen Sie die laufende Waschmaschine (Kochwäsche/Trocknen/Schleudern) nicht mit Gewalt. - Aus der Waschmaschine austretendes Wasser kann zu Verbrennungen führen und den Boden rutschig werden lassen. Es besteht Verletzungsgefahr. - Das gewaltsame Öffnen kann die Waschmaschine beschädigen und zu Verletzungen führen. Bringen Sie Ihre Hände nicht unter die Waschmaschine. - Es besteht Verletzungsgefahr. Fassen Sie den Netzstecker nicht mit nassen Händen an. - Es besteht Stromschlaggefahr. Schalten Sie die laufende Waschmaschine nicht aus, indem Sie den Stecker aus der Netzsteckdose ziehen. - Beim Wiederanstecken des Steckers kann es zu Funkenschlag und dadurch zu Stromschlägen oder Selbstentzündung kommen. Kinder und Babys dürfen die Waschmaschine nicht unbeaufsichtigt benutzen. Lassen Sie Kinder nicht in die Waschmaschine klettern. - Andernfalls besteht Stromschlag-, Selbstentzündungs- und Verletzungsgefahr. Bringen Sie Ihre Hände oder Metallgegenstände nicht unter die laufende Waschmaschine. - Es besteht Verletzungsgefahr. Ziehen Sie nicht am Netzkabel, um den Netzstecker aus der Steckdose zu ziehen, sondern fassen Sie immer den Netzstecker und ziehen Sie ihn gerade aus der Steckdose heraus. - Eine Beschädigung des Netzkabels kann zu Kurzschluss, Selbstentzündung und/oder Stromschlägen führen. Versuchen Sie niemals, das Gerät selbst zu reparieren, auseinander zu bauen oder zu verändern. - Verwenden Sie keine andere Sicherung (Kupfer-, Stahldrahtsicherung usw.) als die normale Sicherung. - Wenden Sie sich immer an Ihr nächstgelegenes Servicezentrum, wenn das Gerät repariert werden muss. - Andernfalls drohen Stromschläge, Selbstentzündung, Probleme mit dem Gerät oder Verletzungen. Wenn sich der Wasserzuleitungsschlauch vom Anschluss löst und Wasser über das Gerät strömt, ziehen Sie den Netzstecker. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Ziehen Sie bei einem Gewitter oder wenn das Gerät längere Zeit nicht benutzt wird, den Netzstecker aus der Steckdose. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. WD906P4SA-03223Q-04_DE.indd 9 2015/5/16 10:54:44Deutsch - 10 Sicherheitsinformationen

VORSICHTSHINWEISE FÜR DEN GEBRAUCH

Wenn die Waschmaschine mit Fremdstoffen wie z. B. Reinigungsmittel, Schmutz, Lebensmittelreste usw. verschmutzt ist, ziehen Sie den Netzstecker und reinigen Sie die Waschmaschine mit einem feuchten, weichen Tuch. - Andernfalls kann es zu Verfärbungen, Verformungen, Beschädigung oder Rostbildung kommen. Hohe mechanische Belastung kann die Glasscheibe an der Waschmaschinefront brechen lassen. Seien Sie vorsichtig, wenn Sie die Waschmaschine benutzen. - Glasscherben können Verletzungen verursachen. Öffnen Sie den Wasserhahn nach einem Problem mit der Wasserzuleitung oder wenn der Wasserschlauch wieder neu angeschlossen wird, immer langsam und vorsichtig. Öffnen Sie den Wasserhahn langsam, wenn die Waschmaschine längere Zeit nicht benutzt wurde. - Der Luftdruck im Wasserschlauch oder in der Wasserzuleitung kann Teile beschädigen oder Wasser austreten lassen. Wenn bei laufender Waschmaschine ein Problem mit dem Wasserablauf auftritt, überprüfen Sie, ob der Ablauf frei ist. - Wenn die Waschmaschine trotz eines verstopften Ablaufs benutzt und mit Wasser überströmt wird, besteht Stromschlag- und Selbstentzündungsgefahr durch Leckströme. Achten Sie beim Einlegen der Wäsche in die Waschmaschine darauf, dass keine Wäschestücke in der Türe eingeklemmt werden. - Wenn Wäschestücke in der Türe eingeklemmt werden, kann die Wäsche oder die Waschmaschine beschädigt werden, oder es kann Wasser austreten. Der Wasserhahn muss zugedreht werden, wenn die Waschmaschine nicht benutzt wird. - Versichern Sie sich, dass die Schraube am Schlauchanschluss fest angezogen ist. - Andernfalls kann es zu Beschädigungen oder Verletzungen kommen. Die Gummidichtung darf nicht verunreinigt sein (Schmutz, Gewebefasern usw.). - Wenn die Türe nicht vollständig schließt, kann Wasser austreten. Öffnen Sie den Wasserhahn und überprüfen Sie, ob der Schlauchanschluss am Wasserschlauch fest angezogen und dicht ist, ehe Sie das Gerät verwenden. - Wenn die Schrauben am Schlauchanschluss nicht festgezogen sind, kann Wasser austreten. Um die Brand- oder Explosionsgefahr zu vermindern: - Unter bestimmten Bedingungen kann sich in Heißwassersystemen Wasserstoffgas bilden, z. B. wenn Ihr Heißwasserkessel zwei Wochen oder länger nicht benutzt wurde. WASSERSTOFFGAS IST EXPLOSIV. Wenn Ihr Heißwassersystem zwei Wochen oder länger nicht benutzt wurde, öffnen Sie alle Heißwasserhähne in Ihrem Haus und lassen das Wasser einige Minuten lang laufen, ehe Sie die Waschmaschine benutzen. Auf diese Weise wird Wasserstoffgas, das sich möglicherweise gebildet hat, entfernt. Da Wasserstoffgas brennbar ist, sollten Sie während dieser Zeit nicht rauchen und kein offenes Feuer verwenden. Bei Gasundichtheiten belüften Sie den Raum sofort, ohne den Netzstecker anzufassen. Das Gerät, das Sie erworben haben, dient nur zur Verwendung im häuslichen Bereich. Die Verwendung für gewerbliche Zwecke wird als Missbrauch des Produkts eingestuft. In diesem Fall fällt das Gerät nicht mehr unter die Standardgarantie von Samsung, und Samsung übernimmt keine Haftung für Fehlfunktionen oder Schäden, die auf solchem Missbrauch zurückzuführen sind. VORSICHT WD906P4SA-03223Q-04_DE.indd 10 2015/5/16 10:54:44Deutsch - 11 Stellen Sie sich nicht auf das Gerät und stellen Sie keine Gegenstände (wie z. B. brennende Kerzen oder Zigaretten, Geschirr, Wäsche, Chemikalien, Metallgegenstände usw.) auf das Gerät. - Andernfalls drohen Stromschläge, Selbstentzündung, Probleme mit dem Gerät oder Verletzungen. Sprühen Sie keine flüchtigen Stoffe wie z. B. Insektizide auf die Oberflächen der Waschmaschine. - Diese Stoffe sind nicht nur gesundheitsschädlich, sondern sie können auch zu Stromschlägen, Selbstentzündung oder Problemen mit dem Produkt führen. Stellen Sie keine Objekte, die elektromagnetische Strahlung erzeugen, neben das Gerät. - Dies kann Verletzungen durch Fehlfunktionen verursachen. Das Wasser, dass während eines Kochwaschgangs oder während der Trockenphase abläuft, ist heiß und darf nicht berührt werden. - Andernfalls kann es zu Verletzungen und Verbrennungen kommen. Wasserdichte Sitzgelegenheiten, Polster oder Kleidungsstücke (*) dürfen weder gewaschen noch geschleudert oder getrocknet werden, es sei denn, Ihre Waschmaschine hat hierfür ein spezielles Programm. - Waschen Sie dicke, feste Matten nicht, selbst wenn das Waschen in der Maschine laut Etikett zulässig ist. - Andernfalls kann die Waschmaschine beschädigt werden, es kann zu Verletzungen kommen oder die Wände, der Boden und die Wäschestücke können durch anormale Vibrationen Schaden nehmen.

• Wollbetten, Regenhauben, Angelwesten, Skihosen, Schlafsäcke, Windelhöschen, Trainingsanzüge, Fahrrad-, Motorrad- und Pkw-Abdeckhauben usw. Benutzen Sie die Waschmaschine nicht, wenn das Waschpulverfach entfernt wurde. - Andernfalls kann es zu Stromschlägen oder Verletzungen durch austretendes Wasser kommen. Berühren Sie das Innere der Trommel nicht während oder nach dem Trockenvorgang – das Innere ist heiß. - Dies kann zu Verbrennungen führen. Stecken Sie Ihre Hand nicht in das geöffnete Waschpulverfach. - Andernfalls kann es zu Verletzungen kommen, wenn das Waschpulver eingezogen wird. Geben Sie keine anderen Objekte als Wäschestücke (wie z. B. Schuhe, Lebensmittelreste, Haustiere usw.) in die Waschmaschine. - Andernfalls kann die Waschmaschine durch anormale Vibrationen beschädigt werden, oder es können, im Falle von Haustieren, schwere oder tödliche Verletzungen verursacht werden. Drücken Sie nicht mit spitzen Gegenständen (z. B. Nadeln, Messern, Fingernägeln usw.) auf die Tasten. - Andernfalls drohen Stromschläge oder Verletzungen. Waschen Sie keine Wäschestücke, die mit Öl, Crème oder Lotionen, wie sie normalerweise in Kosmetik- oder Massagestudios benutzt werden, verschmutzt sind. - Andernfalls kann sich die Gummidichtung verziehen und es kann Wasser austreten. Lassen Sie keine Metallgegenstände wie z. B. Haarnadeln oder Sicherheitsnadeln oder Bleichlauge für längere Zeit in der Waschtrommel. - Andernfalls kann die Trommel zu rosten beginnen. - Wenn sich an der Oberfläche der Trommel Rost zeigt, reinigen Sie die Trommel mit einem Neutralreiniger und einem Schwamm. Auf keinen Fall eine Drahtbürste verwenden. Wenden Sie Trockenreiniger nicht direkt an und waschen, spülen oder schleudern Sie keine Wäschestücke, die mit Trockenreiniger verunreinigt sind. WD906P4SA-03223Q-04_DE.indd 11 2015/5/16 10:54:44Deutsch - 12 Sicherheitsinformationen - Andernfalls kann es durch die Wärme, die bei der Oxidierung des Öls entsteht, zu einer spontanen Verbrennung oder Entzündung kommen. Verwenden Sie kein heißes Wasser aus Wasserkühlern oder Heizgeräten. - Dies kann zu Problemen mit der Waschmaschine führen. Verwenden Sie keine Handwaschseife in der Waschmaschine. - Die Seife kann aushärten und sich im Inneren der Waschmaschine ablagern, was zu Problemen mit dem Produkt sowie Verfärbungen, Rost oder schlechtem Geruch führen kann. Waschen Sie keine großen Waschstücke wie z. B. Betten im Wäschenetz. - Geben Sie Socken und BHs in das Wäschenetz, um sie mit anderen Kleidungsstücken zu waschen. - Andernfalls kann es durch anormale Vibrationen zu Verletzungen kommen. Verwenden Sie kein gehärtetes Reinigungsmittel. - Wenn sich das Reinigungsmittel in der Waschmaschine ablagert, kann Wasser austreten. Waschmaschinen mit Belüftungsöffnungen im Boden müssen so aufgestellt werden, dass die Belüftungsöffnungen nicht durch Teppiche oder andere Gegenstände blockiert werden. Versichern Sie sich, dass die Taschen der Kleidungsstücke, die gewaschen werden, leer sind. - Harte, spitze Gegenstände wie z. B. Münzen, Sicherheitsnadeln, Nägel, Schrauben und Steine können die Waschmaschine stark beschädigen. Waschen Sie keine Kleidungsstücke mit großen Knöpfen, Schnallen oder anderen schweren Metallteilen.

WICHTIGE WARNHINWEISE FÜR DEN GEBRAUCH

Reinigen Sie das Gerät nicht, indem Sie es direkt mit Wasser einsprühen. Verwenden Sie kein stark säurehaltiges Reinigungsmittel. Benzen, Verdünnungsmittel oder Alkohol dürfen nicht für die Reinigung des Gerätes verwendet werden. - Andernfalls drohen Verfärbungen, Verformungen, Beschädigungen, Stromschläge oder Selbstentzündung. Trennen Sie das Gerät vom Netz, ehe Sie irgendwelche Reinigungs- oder Wartungsarbeiten ausführen. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. DAS WEEE-ZEICHEN Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. ACHTUNGWD906P4SA-03223Q-04_DE.indd 12 2015/5/16 10:54:44Deutsch - 13 01 EINSTELLEN Anschließen der Waschmaschine Achten Sie darauf, dass Ihr Installateur die folgenden Hinweise sorgfältig beachtet, damit Ihre neue Waschmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Wäsche waschen.

ÜBERPRÜFEN DER TEILE

Packen Sie Ihre Waschmaschine vorsichtig aus und vergewissern Sie sich, dass alle nachfolgend gezeigten Teile mitgeliefert wurden. Falls ein Transportschaden vorliegt oder Teile fehlen, setzen Sie sich bitte umgehend mit dem Samsung Kundendienst oder Ihrem Fachhändler in Verbindung. Schraubenschlüssel Kunststoffabdeckungen für Transportsicherungs- öffnungen Kaltwasser Warmwasser (ausgewählte Modelle) Schlauchführung Deckelstutzen (ausgewählte Modelle) Fach für Flüssigwaschmittel (ausgewählte Modelle) Zuwasserschlauch

• Kunststoffabdeckungen für Transportsicherungsöffnungen: Die Anzahl der Kunststoffabdeckungen hängt von dem Modell ab (3-5 Abdeckungen). WaschmittelbehälterBedienfeldGerätetürStellfüßeArbeitsflächeNetzstecker mit KabelAbwasser-schlauchFremdkörperfalleNotablaufschlauchAbdeckung der FremdkörperfalleTrommelEntriegelungshebelWD906P4SA-03223Q-04_DE.indd 13 2015/5/16 10:54:44Deutsch - 14 ANSCHLUSSVORAUSSETZUNGEN Stromnetz und Erdung Verwenden Sie für dieses Gerät niemals ein Verlängerungskabel. Verwenden Sie nur das Netzkabel der Waschmaschine. Sorgen Sie beim Vorbereiten des Anschlusses dafür, dass die Stromversorgung folgende Bedingungen erfüllt:

• AC 220V -240V / 50Hz, abgesichert mit Schmelzsicherung oder Schutzschalter.

• Gesonderter Netzabschnitt ausschließlich für Ihre Waschmaschine. Ihre Waschmaschine muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Ihre Waschmaschine verfügt über einen Netzstecker mit einem Schutzleiter den Sie mit einer ordnungsgemäß installierten Schutzkontakt-Steckdose verbinden. Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Durch unsachgemäßes Anschließen des Erdungskabels für das Gerät kann es zu Stromschlägen kommen. Sollten Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem qualifizierten Elektriker oder von qualifiziertem Servicepersonal überprüfen. Manipulieren Sie nicht den Stecker der Waschmaschine. Wenn er nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren. Wasserzufuhr Ihre Waschmaschine wird in einem Wasserdruckbereich von 0,5 Bar und 8 Bar korrekt gefüllt. Bei einem Wasserdruck von weniger als 0,5 Bar kann es zu einem Versagen des Wasserventils kommen, so dass es nicht vollständig schließen kann. Auch kann es sein, dass das Füllen der Waschmaschine länger dauert, als die Steuerung zulässt. In diesem Fall wird die Waschmaschine abgeschaltet. (Die Steuerung sieht eine Füllzeitbegrenzung vor, um ein Überlaufen und Überflutungen auszuschließen, falls sich ein Schlauch in der Maschine lösen sollte.) Damit die Länge des vorgesehenen Anschlussschlauchs ausreicht, muss sich der Wasseranschluss in einem Abstand von maximal 120cm von der Rückseite der Waschmaschine befinden. Die meisten Fachhändler bieten Anschlussschläuche verschiedener Längen bis 305 cm an. Die Gefahr von Lecks und Wasserschäden reduzieren Sie durch:

• LeichteErreichbarkeitallerWasseranschlüsse.

• SchließenderWasserhähne,wennSiedieWaschmaschinenichtbenutzen.

• RegelmäßigesÜberprüfenaufLecksandenAnschlüssendesZuwasserschlauchs. Bevor Sie Ihre Waschmaschine erstmals in Betrieb nehmen, prüfen Sie alle Anschlüsse am Wasserventil und am Hahn auf Undichtigkeit. Anschließen der Waschmaschine ACHTUNGACHTUNGWD906P4SA-03223Q-04_DE.indd 14 2015/5/16 10:54:45Deutsch - 15 01 EINSTELLEN Wasserablauf Samsung empfiehlt eine Standrohrhöhe von 65cm. Der Wasserabfluss-Schlauch muss durch die dafür vorgesehene Halterung zum Abflussrohr geführt werden. Das Abflussrohr muss ausreichend groß für den Außendurchmesser des Wasserabfluss-Schlauchs sein. Der Wasserabfluss-Schlauch wird bereits im Werk am Gerät befestigt. Aufstellung Beste Leistung erzielen Sie nur, wenn Sie Ihre Waschmaschine auf einem soliden Untergrund aufstellen. Holzböden müssen möglicherweise verstärkt werden, um Vibrationen und/oder ungleichmäßige Belastungen zu verhindern. Teppiche und andere weiche Bodenplatten fördern Vibrationen und verstärken die Neigung der Waschmaschine, sich beim Schleudern leicht in Bewegung zu setzen. Stellen Sie Ihre Waschmaschine niemals auf einer erhöhten Plattform oder einer schlecht abgestützten Konstruktion auf. Umgebungstemperatur Stellen Sie Ihre Waschmaschine nicht in Bereichen auf, in denen Wasser gefrieren kann. Es besteht immer die Möglichkeit, dass Wasser im Wasserventil, in der Pumpe oder den Schläuchen zurückbleibt. Gefrierendes Wasser in den Leitungen kann Schäden an den Riemen, der Pumpe und anderen Komponenten verursachen. Anschluss in einer Nische oder einem Wandschrank Für sicheren und ordnungsgemäßen Betrieb benötigt Ihre Waschmaschine die folgenden Mindestabstände: Seitlich – 25 mm Rückseite – 50 mm Oben – 25 mm Vorderseite – 465 mm Wenn die Waschmaschine zusammen mit einem Trockner aufgestellt wird, muss in der Nische oder dem Wandschrank vorn ein Freiraum von mindestens 465 mm bleiben. Ihre Waschmaschine allein benötigt einen solchen Freiraum nicht.

AUFSTELLEN DER WASCHMASCHINE

SCHRITT 1 Standort wählen Bevor Sie die Waschmaschine anschließen, wählen Sie einen Standort mit den folgenden Eigenschaften:

• Harter,ebenerUntergrundohneTeppichodereinenBodenbelagderdieEntlüftung behindert

• NichtimdirektenSonnenlicht

• AusreichendeBelüftung

• Frostfrei(Temperaturnichtunter0˚C)

• NichtinderNähevonWärmequellen(Öl-oderGasheizungen)

• AusreichendgroßeAufstellfläche,damitdieWaschmaschinenichtaufdemNetzkabel steht WD906P4SA-03223Q-04_DE.indd 15 2015/5/16 10:54:45Deutsch - 16 Anschließen der Waschmaschine SCHRITT 2 Transportsicherungen entfernen Bevor Sie Ihre Waschmaschine aufstellen, müssen Sie alle ransportsicherungsbolzen auf der Rückseite des Geräts entfernen.

1. Lockern Sie alle Bolzen mit dem mitgelieferten

2. Halten Sie den Bolzen mit dem Schraubenschlüssel,

und ziehen Sie ihn durch die breite Aussparung an der Öffnung. Dieser Vorgang muss für alle Transportsicherungen ausgeführt werden.

3. Verschließen Sie die Transportsicherungsöffnungen mit den

mitgelieferten Kunststoffabdeckungen.

4. Bewahren Sie die Sicherungsbolzen an einem sicheren Ort auf, falls Sie die Waschmaschine

in der Zukunft noch einmal transportieren müssen. Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Entfernen Sie deshalb alle Verpackungsmaterialien (Kunststoffbeutel, Styropor usw.) aus der Reichweite von Kindern. Verschließen Sie die Öffnung an der Rückseite des Geräts, an der Sie das Netzkabel abgenommen haben, mit dem Deckelstutzen (eines der Zubehörteile in der Vinylpackung). ACHTUNG Option Option Option WD906P4SA-03223Q-04_DE.indd 16 2015/5/16 10:54:45Deutsch - 17 01 EINSTELLEN SCHRITT 3 Stellfüße ausrichten Wenn Sie die Waschmaschine anschließen, müssen Sie sicherstellen, dass Netzstecker, Wasseranschluss und Abfluss leicht erreichbar sind.

1. Schieben Sie die Waschmaschine an die gewünschte Stelle.

Waschmaschine mit den Stellfüßen gerade aus. Dazu drehen Sie wie abgebildet die Stellfüße im Uhrzeigersinn oder gegen den Uhrzeigersinn.

3. Wenn die Waschmaschine waagerecht steht, ziehen Sie

die Sicherungsmutter mit dem mitgelieferten Werkzeug fest. SCHRITT 4 Zuwasserschlauch und Abwasserschlauch anschließen Wasserzufuhrschlauch anschließen

1. Schließen Sie das L-förmige Ende des

Zuwasserschlauchs an den Wasserzulauf an der Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest. Schließen Sie ein Ende des Zuwasserschlauchs an die Waschmaschine und das andere Ende an den Wasserhahn an. Achten Sie darauf, dass der Zuwasserschlauch nicht gedehnt wird. Sollte der Schlauch zu kurz sein, verwenden Sie einen längeren Hochdruckschlauch.

2. Schließen Sie das andere Ende des

Schlauchs an den entsprechenden Anschluss des Kaltwasserhahns an. Schrauben Sie den Anschluss von Hand fest. Sofern notwendig, können Sie den Anschluss des Zuwasserschlauchs am Waschmaschinenzulauf drehen, indem Sie die Schraubverbindung lockern, den Schlauch drehen und den Anschluss wieder festschrauben. Für bestimmte Modelle mit einem zusätzlichen Warmwasseranschluss:

1. Schließen Sie das rote L-förmige Ende des Warmwasser-Zufuhrschlauches an den Warmwasserzulauf

an der Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest.

2. Schließen Sie das andere Ende des Warmwasser-Zufuhrschlauches an den entsprechenden Anschluss

des Warmwasserhahns an. Schrauben Sie den Anschluss von Hand fest.

3. Verwenden Sie ein Y-Verbindungsstück, wenn Sie ausschließlich kaltes Wasser verwenden möchten.

Option WD906P4SA-03223Q-04_DE.indd 17 2015/5/16 10:54:45Deutsch - 18 Anschließen der Waschmaschine Wasserzufuhrschlauch anschließen

1. Entfernen Sie das Zwischenstück vom

Wasserzufuhrschlauch.

2. Verwenden Sie einen Kreuzschraubenzieher, um die vier

Schrauben des Zwischenstücks zu lösen. Drehen Sie dann Teil (2) des Zwischenstücks in Pfeilrichtung, bis ein Abstand von 5 mm entstanden ist.

3. Schließen Sie das Zwischenstück am Wasserhahn an,

indem Sie die Schrauben festziehen und das Zwischenstück gleichzeitig nach oben drücken. Drehen Sie Teil (2) in Pfeilrichtung und verbinden Sie (1) mit (2).

4. Schließen Sie den Wasserzufuhrschlauch am

Zwischenstück an. Wenn Sie Teil (3) loslassen, so wird der Schlauch automatisch mit dem Zwischenstück verbunden und ein Klicken ist zu hören. Nachdem Sie den Wasserzufuhrschlauch am Zwischenstück angeschlossen haben, vergewissern Sie sich, dass er richtig angeschlossen ist, indem Sie den Schlauch nach unten ziehen.

5. Verbinden Sie das andere Ende des

Wasserzufuhrschlauches mit dem Wasserventil auf der Rückseite der Waschmaschine. Drehen Sie die Schrauben im Uhrzeigersinn fest. Zwischenstück Zuwasserschlauch

6. Starten Sie die Wasserzufuhr und vergewissern Sie sich,

dass kein Wasser beim Ventil, dem Wasserhahn oder dem Zwischenstück austritt. Tritt an einer dieser Stellen Wasser aus, so wiederholen Sie die genannten Schritte. Benutzen Sie die Waschmaschine nicht, wenn Wasser austritt. Dies kann zu einem elektrischen Schlag oder Schaden führen.

• Wenn der Wasserhahn über ein Gewinde verfügt, schließen Sie den Wasserzufuhrschlauch wie in der Abbildung dargestellt an. Verwenden Sie für die Wasserzufuhr möglichst einen konventionellen Wasserhahn. Wenn der Hahn einen quadratischen Querschnitt aufweist oder einen zu großen Durchmesser besitzt, entfernen Sie den Distanzring aus dem Adapter, ehe Sie ihn an den Hahn anschließen. Den AquaSchlauch anschließen (ausgewählte Modelle) Der AquaSchlauch wurde konzipiert, um vor Leckstellen und Überschwemmungen zu schützen. Das System ist mit dem Wasserzufuhrschlauch verbunden und unterbindet die Wasserversorgung automatisch, sobald der Schlauch beschädigt wird. Es zeigt auch eine Warnmeldung an.

• Schließen Sie den Wasserzufuhrschlauch wie dargestellt an den Wasseranschluss an.

ACHTUNG WD906P4SA-03223Q-04_DE.indd 19 2015/5/16 10:54:46Deutsch - 20 Anschließen der Waschmaschine Abwasserschlauch anschließen Sie können das lose Ende des Abwasserschlauchs auf drei unterschiedliche Arten anordnen:

1. Schlauch in ein Spülbecken hängen: Hängen Sie den Abwasserschlauch in einer Höhe von

60 bis 90 cm über den Rand eines Spülbeckens. Damit das Schlauchende gekrümmt bleibt, setzen Sie das Schlauchende in die mitgelieferte Kunststoff-Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an der Wand oder dem Hahn, oder fixieren Sie die Schlauchführung auf andere Weise, so dass der Schlauch nicht aus dem Becken rutschen kann.

2. Schlauch mit Anschluss am Abflussrohr verbinden:

Verbinden Sie den Abwasserschlauch mit dem Anschlussstück (Siphon) des Abflussrohrs unterhalb der Spüle. Das Ende des Abwasserschlauchs muss mindestens 60 cm über dem Fußboden liegen.

3. Schlauch in ein Abflussrohr einleiten: Wir empfehlen

die Verwendung eines 65 cm langen vertikalen Rohres. Das Rohr darf nicht kürzer als 60 cm und nicht länger als 90 cm sein. Das Ablaufrohr muss folgende Anforderungen erfüllen:

• Mindestdurchmesser5cm.

• Mindestablaufmenge60Liter/Minute. SCHRITT 5 Stromversorgung der Waschmaschine Stecken Sie das Netzkabel in eine AC 220-240V / 50Hz-Steckdose, die durch eine Sicherung oder einen Schutzschalter abgesichert ist. (Weitere Informationen zu den Anforderungen an Stromanschluss und Erdung finden Sie auf Seite 14.) Testlauf Vergewissern Sie sich, ob Ihre Waschmaschine ordnungsgemäß funktioniert, indem Sie nach Abschluss der Installation das Programm Spülen+Schleudern ausführen. SCHRITT 6 Kalibrierungsmodus ausführen Die Samsung-Waschmaschine erkennt das Wäschegewicht automatisch. Damit die Gewichtserkennung genau arbeiten kann, führen Sie nach der Installation eine Kalibrierung durch. Die Kalibrierung starten Sie folgendermaßen.

1. Leeren Sie die Trommel vollständig, und schalten Sie das Gerät aus.

2. Halten Sie die Tasten Temperatur und Programm Ende gedrückt, und drücken Sie

gleichzeitig die Taste Ein/Aus.Anschließend wird die Waschmaschine eingeschaltet, um in den Kalibrierungsmodus zu gelangen.Es erscheint die Meldung „CLB“.

3. Drücken Sie die Taste Start/Pause, um den „Kalibrierungsmodus“ zu aktivieren.

4. Die Trommel dreht sich jeweils etwa 3 Minuten im und gegen den Uhrzeigersinn.

5. Nach Abschluss des „Kalibrierungsmodus“ erscheint die Anzeige „END/0(En)“ im Display,

und die Waschmaschine wird automatisch ausgeschaltet. Die Waschmaschine ist nun einsatzbereit. AbwasserschlauchSchlauchführung60 ~ 90 cm60 ~ 90 cmWD906P4SA-03223Q-04_DE.indd 20 2015/5/16 10:54:47Deutsch - 21 02 WASCHBETRIEB Waschbetrieb Mit Ihrer neuen Waschmaschine von Samsung ist die schwerste Sache am Waschen die Entscheidung, wann es endlich losgehen soll.

VOR DEM ERSTEN WASCHGANG

Bevor Sie das erste Mal Wäsche waschen, muss die Waschmaschine zunächst einmal ein komplettes Leerprogramm (d.h. ohne Wäsche) durchlaufen.

1. Drücken Sie die Ein/Aus-Taste.

2. Füllen Sie ein wenig Waschmittel in die Waschmittelkammer

im Waschmittelbehälter.

3. Drehen Sie den Wasserhahn am Wasserzulauf der

4. Drücken Sie die Start/Pause-Taste.

Damit wird Wasser entfernt, das nach dem Test beim Hersteller in der Maschine verblieben sein könnte. Kammer : Vorwaschmittel oder Stärke. Kammer : Waschmittel für den Hauptwaschgang, Wasserenthärter, Einweichmittel, Bleichmittel und Fleckentferner. Verwenden Sie für Flüssigwaschmittel das Fach für Flüssigwaschmittel (siehe Seite 33 im Handbuch für das entsprechende Modell). Geben Sie kein Waschpulver in das Fach für Flüssigwaschmittel. Kammer : Zusätze, wie z.B. Weichspüler oder Formerhaltungszusätze (nicht höher als bis zur unteren Kante von Einsatz „A“ befüllen) GRUNDLEGENDE ERKLäRUNGEN

1. Geben Sie Ihre Wäsche in die Waschmaschine.

Überlasten Sie die Waschmaschine nicht. Sie finden die Füllmengen für die verschiedenen Wäschearten in der Tabelle auf Seite 31-32.

• AchtenSiedarauf,dassSiekeineWäscheinderTüreinklemmen,dasonstspäter Wasser austreten könnte.

• NachdemWaschprogrammkannsichmöglicherweisenochWaschmittelvorninder Gummidichtung befinden. Entfernen Sie diese Waschmittelrückstände, da sie ein Wasserleck verursachen können.

• BerührenSiewährenddesWaschbetriebsnichtdasGlasderGerätetür,daesheiß werden kann.

• ÖffnenSiedenWaschmittelbehälterunddasFlusensiebNICHT,solangedie Waschmaschine läuft, denn es besteht Gefahr durch heißes Wasser oder heißen Dampf.

• WaschenSieimNormalprogrammkeinewasserdichtenKleidungsstücke,esseidenn, Sie haben das Pflegeprogramm für Outdoor eingestellt.

2. Schließen Sie die Gerätetür, so dass sie hörbar einrastet.

3. Schalten Sie den Strom an.

4. Geben Sie Waschmittel und Waschzusätze in den Waschmittelbehälter.

5. Wählen Sie das geeignete Waschprogramm und die Zusatzoptionen für die Wäsche.

Die Waschvorgangsanzeige leuchtet auf, und die verbleibende Waschzeit wird im Display angezeigt.

6. Drücken Sie die Start/Pause-Taste.

GRAFISCHE DIGITALANZEIGE Zeigt die Restzeit für den laufenden Waschvorgang, alle Waschinformationen sowie Fehlermeldungen an. PROGRAMMWAHLSCHALTER Wählen Sie das geeignete Waschprogramm und die Schleuderdrehzahl für das Programm. Einzelheiten entnehmen Sie dem Abschnitt „Waschen mit dem Programmwahlschalter“. (siehe Seite 30) Katoen+Coton (Baumwolle) - Für durchschnittlich oder leicht verschmutzte Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden usw. Synthetisch+Synthétiques (Pflegeleicht) - Für leicht oder durchschnittlich verschmutzte Blusen, Hemden usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben. Dagelijkse was+Quotidien (Mischwäsche) - Verwenden Sie dieses Programm für einmal getragene Kleidungsstücke wie Unterwäsche und Hemden. Kort programma+15’ Express (15’ Schnelle Wäsche) - Für leicht verschmutzte Wäsche bis zu 2kg, die Sie schnell wieder benötigen. (WD816*) 15’ Kort programma (15’ Schnelle Wäsche) - Für leicht verschmutzte Wäsche bis zu 2kg, die Sie schnell wieder benötigen.(WD806*)

• DietatsächlichenWerte(15Minuten)könnenjenach Wasserdruck, Wasserhärte, Wassereintrittstemperatur, Umgebungstemperatur, Wäscheart und -menge sowie Art der Verschmutzung, Spannungsschwankungen und gewählten Zusatzoptionen abweichen.

Geben Sie für die 15 Minuten-Schnellwäsche nur eine kleine Menge Waschmittel für eine kleine Waschladung (max. 2 kg) zu, andernfalls kann Waschmittel in der Wäsche verbleiben. Waschbetrieb

WD906P4SA-03223Q-04_DE.indd 22 2015/5/16 10:54:47Deutsch - 23 02 WASCHBETRIEB Centrifugeren+Essorage (Schleudern) - Zusätzlicher Schleudergang, um mehr Wasser zu entfernen. [Spoelen+Centrifugeren]+[Rinçage+Essorage] (Spülen + Schleudern) - Für Wäsche, die nur gespült werden muss oder zum Zugeben von Weichspüler. Trommel reinigen+Nettoyage tambour (Trommel-Reinigung) - Verwenden Sie dieses Programm zum Reinigen der Trommel. Es befreit die Trommel von Schmutz und Bakterien. Die regelmäßige Verwendung (nach 40 Waschgängen) dieses Programmes wird empfohlen. Reinigungs- oder Bleichmittel sind nicht erforderlich. AIR Wash - Dieses Programm eignet sich Beseitigen schlechter Gerüche. Mit der Programmwahlschalter können Sie zwischen den folgenden Betriebsarten wechseln.

Opfrissen+Désodorisation (Geruchsbeseitigung) Opfrissen- hygiënisch+Anti-allergies (Hygienische Geruchsbeseitigung)

• Opfrissen+Désodorisation (Geruchsbeseitigung) - Verringern von schlechten Gerüchen an den Kleidungsstücken

• Opfrissen-hygiënisch+Anti-allergies (Hygienische Geruchsbeseitigung) - Beseitigt Gerüche und reinigt die Wäsche tiefgreifend dank einer höheren Temperatur und einer verbesserten Geruchsbeseitigung. Drogen+Séchage (Trocknen) - Automatisches Trocknen der Wäsche durch Erkennen von Menge und Gewicht der Wäsche. Babykleding+Bébé coton (Flecken) - Die hohe Waschtemperatur und ein zusätzlicher Spülgang stellen sicher, dass kein Waschmittel in den Kleidungsstücken zurückbleibt. Super ecowas+Lavage super éco. (Energie Sparen) - Die niedrige Temperatur des Programms „Schaum Aktiv“ sorgt für saubere Wäsche bei gleichzeitiger Energieeinsparung. Outdoorkleding+Imperméable (Outdoor) - Verwenden Sie dieses Programm für Kleidung für den Außenbereich wie Wander-, Ski- und Sportbekleidung. Um funktionale Eigenschaften zu erfüllen, verfügen die Gewebe dieser Kleidungsstücke über besondere Anfertigungen und Fasern wie Elastan, Stretch und Mikrofasern. Wol+Laine (Wolle) - Nur für maschinengeeignete Wollprodukte. Hierbei mit maximal 2,0 kg beladen.

• BeimWollprogrammwirddieWollwäschemitHilferuhiger Bewegungen der Waschmaschine gewaschen. Dank dieser ruhigen Bewegungen und dank des Einweichvorgangs wird Ihre Wollwäsche optimal vor dem Einlaufen und Verformen geschützt und trotzdem richtig sauber. Dieser Stoppvorgang stellt kein Problem dar.

• FürWolleempfiehltsicheinneutralesWaschmittel.Sowerden bessere Waschergebnisse erzielt und die Wollfasern geschont. Abpumpen - Drehen Sie den Programmwahlschalter auf „Schleudern“, drücken Sie dann die Taste „Schleudern“ wiederholt, bis das Licht „Ohne Schleudern ( )“ aufleuchtet und drücken Sie dann auf die Taste Start/ Pause, um das Wasser abzupumpen TASTE TEMPERATUR Drücken Sie die Taste so oft, bis die gewünschte Waschtemperatur im Display angezeigt wird: (

Drücken Sie diese Taste, um zusätzlichen Spülgänge durchzuführen. Es können maximal fünf Spülgänge durchgeführt werden. TASTE SCHLEUDERN Drücken Sie diese Taste so oft, bis im Display die gewünschte Schleuderdrehzahl angezeigt wird. WD816P4 WD806P4

, 400, 800, 1200, 1400 U/min „Ohne Schleudern “ - Nach dem letzten Abpumpen wird kein Schleudergang mehr durchgeführt.

WD906P4SA-03223Q-04_DE.indd 23 2015/5/16 10:54:48Deutsch - 24 Waschbetrieb „Spülstopp “ -Die Wäsche verbleibt im letzten Spülwasser. Vor dem Herausnehmen der Wäsche müssen Sie das Programm „Abpumpen“ oder „Schleudern“ auswählen. TASTE TROCKNEN Durch Drücken dieser Taste wechseln Sie zwischen den folgenden Optionen. Schranktrocken

Niedertemperaturtrocknung

Schranktrocken Schranktrocken - Verwenden Sie dieses Programm für Wäsche aus Baumwolle, für Unterwäsche und Leinen. Niedertemperaturtrocknung - Dieses Programm schützt wärmeempfindliche Sachen durch Niedertemperaturtrocknung. Bügelfertig - In diesem Programm wird das Trocknen bei einer für das Bügeln geeigneten Restfeuchtigkeit beendet. Zeitprogramm - Mit diesem Programm wird die Wäsche zu einer bestimmten Zeit getrocknet.

• WaschenSiekeineKleidungsstücke,diemöglicherweisenicht für den Trockner geeignet sind, da diese selbst bei geringen Temperaturen ihre Form verlieren können.

• DieOptionen„Schranktrocken“,„Niedertemperaturtrocknung“, „Bügelfertig“ und „Zeitprogramm“ ermitteln das Gewicht der Wäsche, um so die benötigte Trocknungsdauer anzuzeigen, damit die Wäsche besser getrocknet wird.

• DieTrocknungsbedingungenkönnenjenachArtundMengeder Wäsche variieren.

• DasTrocknenstehtbeidenProgrammenTrommel-Reinigung, AIR Wash und Wolle nicht zur Verfügung. TASTE SCHAUM AKTIV Das Programm „Schaum Aktiv“ ist standardmäßig eingeschaltet. Drücken Sie ein Mal auf die Taste „Schaum Aktiv“, um dieses Funktion auszuschalten (AUS wird auf dem Display angezeigt). Durch erneutes Drücken der Taste wird die Funktion wieder aktiviert.

• Für einige Waschgänge muss die Funktion „Schaum Aktiv“ aktiviert sein (AN wird auf dem Display angezeigt und der Schaumerzeuger wird automatisch eingeschaltet).

• Andere Waschgänge benötigen diese Funktionen nicht und der Schaumerzeuger wird automatisch ausgeschaltet (AUS).

• Für viele Waschgänge können Sie diese Option selbst ein- oder ausstellen. Die Auswahl hat einen sichtbaren Einfluss auf die auf dem Display angezeigte benötigte Waschzeit (siehe Seite 27 für weitere Informationen). TASTE PROGRAMM ENDE Drücken Sie die Taste so oft, bis die gewünschte Vorwahlzeit für das Programm Ende angezeigt wird (Verzögerung von 3 bis 19 Stunden in Schritten von 1 Stunde). Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

Drücken Sie diese Taste, um die Vorwäsche zuzuschalten Vorwäsche ist nur bei den folgenden Waschprogrammen verfügbar: Baumwolle, Pflegeleicht, Mischwäsche, Flecken, Energie Sparen. TASTE INTENSIV Drücken Sie diese Taste, wenn Ihre Wäsche stark verschmutzt ist, und intensiv gewaschen werden muss. Die Dauer jedes Programmschritts wird verlängert. TASTE MEIN PROGRAMM Stellen Sie das gewünschte Waschprogramm einschließlich Temperatur, Schleudergang, Verschmutzungsgrad, Optionen usw. ein

WD906P4SA-03223Q-04_DE.indd 24 2015/5/16 10:54:48Deutsch - 25 02 WASCHBETRIEB TASTE START/PAUSEDrücken Sie diese Taste, um das laufende Programm anzuhalten und bei nochmaligem Drücken fortzusetzen.TASTE EIN/AUSDrücken Sie diese Taste, um Ihre Waschmaschine ein- bzw. wieder auszuschalten.Wenn die Waschmaschine zehn Minuten lang steht, ohne dass irgendeine Taste gedrückt wird, wird die Stromversorgung automatisch ausgeschaltet. Kindersicherung Mit der Kindersicherung können Sie die Tasten verriegeln, so dass das von Ihnen eingestellte Waschprogramm nicht verändert werden kann. Aktivieren/Deaktivieren Um die Kindersicherung zu aktivieren/deaktivieren, drücken Sie die Tasten Temperatur und Spülen gleichzeitig drei Sekunden lang. „Kindersicherung “ leuchtet auf, wenn diese Funktion aktiviert wird.Wenn die Kindersicherung aktiviert ist, kann nur noch die Ein/Aus-Taste verwendet werden. Die Kindersicherung bleibt auch nach dem An-/Abschalten des Geräts aktiv, oder nachdem der Netzstecker gezogen und wieder eingesteckt wird. Ton aus Die Funktion „Ton aus“ können Sie bei jedem Programm wählen. Wenn Sie diese Funktion wählen, wird der Ton bei allen Programmen ausgeschaltet. Selbst wenn der Strom nacheinander an- und ausgeschaltet wird, bleibt die Einstellung erhalten. Aktivieren/Deaktivieren Um den Ton aus- bzw. einzuschalten drücken Sie die Tasten Schleudern und Trocknen gleichzeitig drei Sekunden lang. „Ton Aus “ leuchtet auf, wenn diese Funktion aktiviert wird.

3 SEK.WD806*3 SEK.WD816*3 SEK. WD806* 3 SEK. WD816* WD906P4SA-03223Q-04_DE.indd 25 2015/5/16 10:54:59Deutsch - 26 Programm Ende Sie können eine Zeit innerhalb von 3 bis 19 Stunden (in Schritten von 1 Stunde) einstellen, mit deren Erreichen das Waschprogramm beendet sein soll. Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

1. Stellen Sie das Waschprogramm für Ihre Wäsche manuell oder mit dem

Programmwahlschalter ein.

2. Drücken Sie die Taste Programm Ende so oft, bis die gewünschte Verzögerungszeit

3. Drücken Sie die Start/Pause-Taste. Die Anzeige „Programm Ende ” leuchtet, und die Uhr

läuft, bis die eingestellte Zeit verstrichen ist.

4. Wenn Sie die Programmendevorwahl abbrechen möchten, drücken Sie die Ein/Aus -Taste.

Anschließend schalten Sie die Waschmaschine wieder ein. Abpumpen-Funktion Gehen Sie folgendermaßen vor, wenn Sie lediglich das Wasser aus der Waschmaschine abpumpen möchten.

1. Drücken Sie die Ein/Aus-Taste.

2. Drehen Sie den Programmwahlschalter auf das Programm „Schleudern“.

3. Drücken Sie die Taste Schleudern wiederholt, bis das Licht „Ohne Schleudern ( )“

4. Drücken Sie die Start/Pause-Taste.

Mein Programm Mit der Bedienung einer einzigen Taste können Sie Ihr individuelles Waschprogramm einstellen (Temperatur, Schleudergang, Verschmutzungsgrad usw.). Drücken Sie die Taste Mein Programm, um die gespeicherten Funktionen des Waschgangs „Mein Programm“ zu laden und anzuwenden. Ebenso blinken die Leuchten des ausgewählten Waschgangs und der entsprechenden Funktionen auf. Im Modus „Mein Programm“ können Sie alle Optionen wie folgt einstellen.

1. Drehen Sie den Wasserhahn am Wasserzulauf auf.

2. Drücken Sie die Ein/Aus-Taste.

3. Wählen Sie das Waschprogramm mithilfe des Programmwahlschalters.

4. Stellen sie jede Option ein, nachdem Sie ein Programm ausgewählt haben.

Unter dem Abschnitt „Übersicht über die Waschprogramme“ auf Seite 41 erhalten Sie Informationen zu den verfügbaren Optionen jedes Waschprogramms.

5. Dann können Sie das ausgewählte Waschprogramm speichern, indem Sie die Taste Mein

Programm drücken und länger als 3 Sekunden im Modus „Mein Programm“ gedrückt halten. Das von Ihnen ausgewählte Programm und die Optionen werden das nächste Mal, wenn Sie die Funktion „Mein Programm“ wählen, angezeigt. Sie können die Einstellungen für „Mein Programm“ ändern, indem Sie die oben genannten Schritte wiederholen. Die zuletzt verwendete Einstellung wird das nächste Mal, wenn Sie die Funktion „Mein Programm“ wählen, angezeigt. Wenn Sie die Taste „Mein Programm“ drücken und in weniger als 3 Sekunden loslassen, so werden das zuletzt gespeicherte Programm und die entsprechenden Optionen angezeigt. Wenn Sie die Taste „Mein Programm“ länger als 3 Sekunden gedrückt halten, so werden das aktuelle Programm und die entsprechenden Optionen gespeichert und die LED- Leuchte blinkt 3 Sekunden lang auf. Waschbetrieb WD906P4SA-03223Q-04_DE.indd 26 2015/5/16 10:55:01Deutsch - 27 02 WASCHBETRIEB Schaum aktiv Dank „Schaum Aktiv“ kann sich das Waschmittel gleichmäßig verteilen, wodurch es schneller und tiefer in das Gewebe eindringen kann. Programm Schaumbläschen-Funktion Abbruch der Schaumbläschen- Funktion Baumwolle, Pflegeleicht, Mischwäsche, 15’ Schnelle Wäsche Verfügbar Verfügbar Energie Sparen, Outdoor, Flecken, Wolle Nicht verfügbar

• DieSchaumbläschen-FunktionkannjenachProgrammunterschiedlichsein. Schaum Aktiv ist standardmäßig eingestellt. Drücken Sie ein Mal auf die entsprechende Taste, um die Option zu deaktivieren, und drücken Sie sie erneut, um sie wieder zu aktivieren.

1. Öffnen Sie die Gerättür, legen Sie die Wäsche in die Trommel und schließen Sie die Tür.

2. Drücken Sie die Ein/Aus-Taste.

3. Wählen Sie eine Funktion.

4. Geben Sie eine der Wäschemenge angemessene Menge

an Waschmittel und Weichspüler in die entsprechenden Kammern und schließen Sie den Waschmittelbehälter.

• Geben Sie die angemessene Menge an Waschmittel in die WaschmittelkammerKammer und den Weichspüler in die Weichspülerkammer wobei Sie unterhalb der maximalen Einfüllhöhe „A“ bleiben sollten.

• Ist das Vorwaschprogramm ausgewählt, so geben sie ebenfalls Waschmittel in die entsprechende Kammer

• Verwenden Sie für Flüssigwaschmittel das Fach für Flüssigwaschmittel (beachten sie hierzu den Abschnitt „Flüssigwaschmittel“ auf Seite 33). Geben Sie kein Waschpulver in das Fach für Flüssigwaschmittel.

5. Drücken Sie die Start/Pause-Taste.

• Drücken Sie die Start/Pause-Taste, um mit dem Waschen zu beginnen.

• Die Menge der Wäsche wird automatisch erkannt und die Wäsche gewaschen.

• Nach dem Beginn des Waschvorgangs kann die Schaumbläschen-Funktion nicht mehr hinzugefügt oder ausgewählt werden.

• MitderangegebenenWaschmittelmengewirdeineausreichendeMengean Schaumbläschen erzeugt.

• BittereinigenSieregelmäßigdieFremdkörperfalle.DurchregelmäßigesReinigenwird gewährleistet, dass eine ausreichende Anzahl an Schaumbläschen erzeugt wird.

• JenachWaschmittelundWäschekönnendieBläschenaufgesaugtwerden,wodurch der Eindruck einer kleinen Menge entsteht.

• ObwohldieBläschenunverzüglichnachdemBeginndeWaschvorgangserzeugt werden, kann es einige Minuten dauern, bis sie sichtbar werden.

WD906P4SA-03223Q-04_DE.indd 27 2015/5/16 10:55:01Deutsch - 28 Waschbetrieb Auffrischen Aufgrund seines leistungsstarken Lüftungssystems kann der Geruchsbeseitigung die Wäsche ohne Wasser auffrischen. Sie können Wollmäntel, Baumwollkleidung oder Unterwäsche, Pullover und Anzüge auffrischen. (Zwei Kleidungsstücke oder weniger (weniger als 1 kg))

1. Öffnen Sie die Gerätetür, geben Sie Ihre Wäsche in die Waschmaschine und schließen Sie die

2. Drücken Sie die Ein/Aus-Taste.

3. Drehen Sie den Programmauswahlschalter in die Stellung AIR Wash.

MODUS PROGRAMMDAUER Geruchsbeseitigung 29 min. Hygienische Geruchsbeseitigung 59 min.

• Wenn eine dieser Optionen ausgewählt wurde, kann keine weitere Taste gedrückt werden und Sie können lediglich das verzögerte Programmende (3:00 bis 19:00 Stunden) auswählen.

4. Schließen Sie die Gerätetür und drücken Sie die Start/Pause-Taste.

• WennsichWasserinderTrommelbefindet,könnenSiedieOptionAIR Wash nicht auswählen. Pumpen Sie das Wasser ab und wählen Sie AIR Wash aus.

• DrückenSiedieStart/Pause- Taste oder die Ein/Aus, wenn Sie die Wäsche entnehmen möchten.

• BeidenGeruchsbeseitigungsprogrammenkönnenSieDuftstoffeoderConditionerzu Ihrer aufgefrischten Wäsche hinzugeben (ein Portion pro 1-2 Kleidungsstücke). Verwenden Sie den AIR Wash nicht für folgende Kleidungsstücke:

• EmpfindlicheSachenwieLeder,Nerz,Pelz,Seideusw.

• UnterwäschemitSpitzenbesatz,geklebtePuppenkissenundsowieandere Kleidungsstücke, deren Dekorationen sich lösen können.

• KnöpfeanKleidungkönnenzerbrechen.

• GestärkteKleidungkannihreFormverlieren.

• MassivesSchlafzubehörwiez.B.NackenstützenausHolz - Kopfkissen und Bettdecken mit Kunststofffüllung und Stärke statt Baumwolle - Elektroheizkissen

• Latexkissen WD906P4SA-03223Q-04_DE.indd 28 2015/5/16 10:55:01Deutsch - 29 02 WASCHBETRIEB TROCKENGANG Hinweise zur Trocknungskapazität finden Sie auf dem Typenschild. Achten Sie darauf, die Maschine nicht bis zur angezeigten Markierung für 6,0kg(5,0kg)(ausgewählte Modelle) zu füllen, wenn Sie Wäsche trocknen wollen.

1. Öffnen Sie die Tür, legen Sie die Wäsche hinein, und schließen Sie dann die Tür wieder.

2. Drücken Sie die Ein/Aus-Taste und anschließend die Trocknen-Taste.

: Nun wird automatisch das Standardprogramm eingestellt. Das Trocknen steht bei den Programmen Trommel-Reinigung, AIR Wash und Wolle nicht zur Verfügung.

3. Verwenden Sie die Taste Trocknen folgendermaßen.

• BeijedemDrückenderTastewirdnacheinandereinesderfolgenden Trocknerprogramme eingestellt: Schranktrocken

Niedertemperaturtrocknung

Schranktrocken Trocknerprogramm Informationen Zeit (Max. Lademenge) WD816 WD806 Automatisches Trocknen Schranktrocken (

Standard: Trocknen der Wäsche. 180min. 180min. Niedertemperaturtro- cknung (

Trocknen der Wäsche bei geringer Temperatur, um den Stoff zu schonen. 200min. 200min. Bügelfertig (

Hierbei verbleibt eine geringe Restfeuchte im Stoff, damit die Wäschestücke leichter gebügelt werden können. 140min. 140min. Zeitprogramm (

Hierbei verbleibt eine geringe Restfeuchte im Stoff, damit die Wäschestücke leichter gebügelt werden können. 270min. 270min.

• FürProgramme,dieAutomatischesTrocknendurchführen,zeigtdieseMaschine automatisch die zum Trocknen benötigte Zeit an, indem das Gewicht der Wäsche vor dem Trocknen ermittelt und die Zeit entsprechend angepasst wird.

• VerwendenSiebeiWäscheladungenunter3,0kgdasautomatische Trockenprogramm.VerwendenSiefürWäscheladungenüber3,0kgdas Zeitprogramm.

• WennsowohlSchleuder-alsauchTrocknerprogrammeausgewähltwerden,passtdie Maschine die Schleuderdrehzahl automatisch für optimale Trockenleistung an.

• ÜberprüfenSievorVerwendungdesTrocknerprogramms,obdasFrischwasserventil geöffnet ist.

4. Geben Sie eine geeignete Menge Waschmittel und Weichspüler in den Waschmittelbehälter

und schließen Sie diesen anschließend wieder.

5. Drücken Sie die Start/Pause-Taste.

: So wird automatisch ein optimiertes Wasch-/Trockenprogramm ausgeführt.

• DasgewählteProgrammkannnachBeginndesTrocknensnichtmehrgeändertwerden.

• WennkeinkaltesWasserangeschlossenist,kanndasTrocknennichtdurchgeführt werden.

• WennSienacheinerHandwäscheTrocknenmöchten,drückenSieSchleudernund Schleudern gleichzeitig. WD906P4SA-03223Q-04_DE.indd 29 2015/5/16 10:55:01Deutsch - 30 Waschen mit dem Programmwahlschalter Das automatische Fuzzy-Control-Steuerungssystem Ihrer neuen Samsung-Waschmaschine vereinfacht das Waschen erheblich. Wenn Sie ein Waschprogramm auswählen, stellt die Maschine selbsttätig die richtige Waschtemperatur, -zeit und Schleuderdrehzahl ein.

1. Drehen Sie den Wasserhahn für den Wasserzulauf der Waschmaschine auf.

2. Drücken Sie die Ein/Aus-Taste.

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Gerätetür.

6. Geben Sie Waschmittel, Weichspüler und ggf. Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern. Eine Vorwäsche ist nur bei den Waschprogrammen Baumwolle, Pflegeleicht, Mischwäsche, Flecken, Energie Sparen . Ein Vorwaschgang ist nur bei starker Verschmutzung der Wäsche erforderlich.

Wählen Sie mit dem Programmwahlschalter das für Ihre jeweilige Wäsche geeignete Waschprogramm: Baumwolle, Pflegeleicht, Mischwäsche, 15’ Schnelle Wäsche, Flecken, Energie Sparen, Outdoor, Wolle. Ein Vorwaschgang ist nur bei starker Verschmutzung der Wäsche erforderlich.

8. Sie können jetzt mit den entsprechenden Tasten die Waschtemperatur, die Anzahl der

Spülgänge, die Schleuderdrehzahl und die Programmendezeit eingeben.

9. Drücken Sie die Start/Pause-Taste, um den Waschvorgang zu starten. Programmanzeige

leuchtet, und die noch verbleibende Waschzeit für den Waschgang wird im Display angezeigt. Pausenoption In den ersten 5 Minuten eines Waschprogramms können Sie noch Wäschestücke hinzugeben/ herausnehmen.

1. Drücken Sie die Start/Pause-Taste, um die Tür zu entriegeln.

Die Tür kann nicht geöffnet werden, wenn das Wasser zu HEISS oder der Wasserstand zu HOCH ist.

2. Schließen Sie die Tür, und drücken Sie die Start/Pause-Taste, um den Waschvorgang

wieder zu starten. Nach Beendigung des Waschvorgangs: Nach Abschluss des gesamten Waschgangs wird das Gerät automatisch ausgeschaltet.

1. Öffnen Sie die Gerätetür.

2. Nehmen Sie die Wäsche aus der Waschtrommel.

Waschbetrieb WD906P4SA-03223Q-04_DE.indd 30 2015/5/16 10:55:01Deutsch - 31 02 WASCHBETRIEB Mit manuellen Einstellungen waschen Sie können die Einstellungen für den Waschvorgang auch manuell wählen, ohne den Programmwahlschalter zu verwenden.

1. Drehen Sie den Wasserhahn am Wasserzulauf auf.

2. Drücken Sie die Ein/Aus -Taste der Waschmaschine.

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Gerätetür.

6. Geben Sie Waschmittel, Weichspüler und ggf. Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern.

7. Drücken Sie die Taste Temperatur.

8. Drücken Sie die Taste Spülen, um die gewünschte Anzahl von Spülgängen einzustellen.

Es können maximal fünf Spülgänge durchgeführt werden. Das Waschprogramm wird entsprechend verlängert.

9. Drücken Sie die Taste Schleudern, um die Schleuderdrehzahl einzustellen.

10. Drücken Sie die Taste Programm Ende so oft, bis die gewünschte Endezeit angezeigt wird

(Verzögerung von 3 bis 19 Stunden in Schritten von 1 Stunde). Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

11. Drücken Sie die Start/Pause-Taste, um den Waschvorgang zu starten.

WASCHHINWEISE Beachten Sie die folgenden Hinweise, wenn Sie sauberste Wäsche und bei geringstem Verbrauch erreichen möchten. Kontrollieren Sie immer das Etikett in der Kleidung, ehe Sie waschen. Sortieren und waschen Sie die Wäsche nach folgenden Kriterien:

• Pflegetikett: Sortieren Sie die Wäsche nach Gewebeart in Baumwolle, Mischgewebe, Synthetik, Seide, Wolle und Viskose.

• Farbe: Trennen Sie weiße Wäsche von der Buntwäsche. Waschen Sie neue Buntwäsche separat.

• Größe: Wenn Sie Wäschestücke unterschiedlicher Größe zusammen waschen, verbessert sich die Waschwirkung.

• Empfindlichkeit: Waschen Sie empfindliche Textilien (z. B. reine Schurwolle, Gardinen und Seide) separat, und stellen Sie dazu das Waschprogramm für Feinwäsche ein. Überprüfen Sie vor dem Waschen die Etiketten mit den Pflegesymbolen an den Wäschestücken. Eine Erklärung der Pflegesymbole finden Sie im Anhang. Entleeren Sie die Taschen Leeren Sie vor dem Waschen die Taschen in Ihren Wäschestücken. Kleine, unregelmäßig geformte Objekte wie Münzen, Messer, Nadeln und Briefklammern können Schäden an Ihrer Waschmaschine verursachen. Waschen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren Metallapplikationen. Metall an der Kleidung kann Ihre Wäsche wie auch die Trommel beschädigen. Ziehen Sie Kleidungsstücke mit Knöpfen oder Stickereien auf links, ehe Sie sie waschen. Falls die Reißverschlüsse von Hosen und Jacken beim Waschen geöffnet sind, kann der Schleuderkorb beschädigt werden. Schließen Sie Reißverschlüsse vor dem Waschen. Kleidungsstücke mit langen Bändern können sich mit anderen Wäschestücken verdrehen und sie beschädigen. Vergessen Sie nicht, solche Bänder vor dem Waschen zu befestigen. Vorwäsche bei Baumwollgeweben Ihre neue Waschmaschine, in Verbindung mit einem modernen Vollwaschmittel eingesetzt, erzielt perfekte Waschergebnisse und spart zugleich Energie, Zeit, Wasser und Waschmittel. Bei besonders stark verschmutzten Wäschestücken aus Baumwolle empfiehlt es sich jedoch, das Vorwaschprogramm zusammen mit einem enzymhaltigen Waschmittel zu verwenden. WD906P4SA-03223Q-04_DE.indd 31 2015/5/16 10:55:01Deutsch - 32 Bestimmen der Füllmenge Überladen Sie die Waschmaschine nicht, da die Wäsche ansonsten nicht richtig sauber ist. Die folgende Tabelle enthält Angaben zur Füllmenge für verschiedene Gewebearten. Gewebeart Füllmenge Modell WD816 WD806 Katoen+Coton (Baumwolle) - leicht bis durchschnittlich verschmutzt - stark verschmutzt 8,0 kg 8,0 kg Synthetisch+Synthétiques (Pflegeleicht) 3,0 kg 3,0 kg Outdoorkleding+Imperméable (Outdoor) 2,0 kg 2,0 kg Wol+Laine (Wolle) 2,0 kg 2,0 kg

• WenndieWaschtrommelungleichmäßiggefülltist(„UE“ leuchtet im Display), verteilen Sie die Wäsche neu. Wenn die Waschtrommel ungleichmäßig gefüllt ist, kann sich die Schleuderwirkung verschlechtern.

• BeimWaschenvonBettwäscheoderDeckenkannsichdieWaschdauerverlängernoder die Schleuderwirkung verschlechtern. VergessenSienicht,Büstenhalter(sofernwaschbar)inein Waschnetz (nicht mitgeliefert) zu legen.

• DasMetallimBüstenhalterkönntebrechenunddieWäsche beschädigen. Deshalb sollten Sie diese stets in einem Waschnetz in die Trommel geben.

• KleineundleichteWäschestückewieStrümpfe,Handschuhe, Damenstrümpfe und Taschentücher können sich im Bereich der Trommelklappe verfangen. Deshalb sollten Sie diese in einem Waschnetz in die Trommel geben. Waschen Sie das Waschnetz nicht allein und ohne Wäsche in der Maschine. Dies kann übermäßige Vibrationen verursachen, durch die die Maschine in Bewegung geraten kann, sodass Unfall- oder Verletzungsgefahr entsteht. WASCHMITTEL UND ZUSäTZE Geeignete Waschmittel Wählen Sie das geeignete Waschmittel nach folgenden Gesichtspunkten aus: Gewebeart (Baumwolle, Synthetik, Feinwäsche, Wolle), Farbe, Waschtemperatur und Verschmutzungsgrad. Verwenden Sie stets speziell für Waschmaschinen entwickeltes Waschmittel mit geringer Schaumbildung. Befolgen Sie die Anweisungen des Waschmittelherstellers in Bezug auf das Gesamtgewicht der zu waschenden Schmutzwäsche, sowie des Verschmutzungs- und Wasserhärtegrads in Ihrer Gegend. Im Zweifelsfall kann das Wasserwerk darüber Auskunft geben, welchen Härtegrad das Wasser hat. Verwenden Sie kein verhärtetes Waschmittel, da solches auch nach dem Spülen noch zurückbleiben kann. Dadurch kann es passieren, dass die Waschmaschine nicht richtig spült oder das der Abfluss verstopft. Bitte beachten sie bei der Verwendung des Wollprogramms Folgendes:

• VerwendenSienurneutralesWaschmittelfürdasReinigenvonWolle.

• BeimEinsatzvonWaschpulverkönnenRückständedavonaufderWäscheverbleiben und das Material (Wolle) beschädigen. Waschbetrieb VORSICHTWD906P4SA-03223Q-04_DE.indd 32 2015/5/16 10:55:01Deutsch - 33 02 WASCHBETRIEB Waschmittelbehälter Ihre Waschmaschine verfügt über getrennte Kammern für Waschmittel und Weichspüler. Geben Sie die Waschzusätze in die richtigen Kammern, ehe Sie Ihre Waschmaschine starten. Öffnen Sie NIEMALS den Waschmittelbehälter während die Waschmaschine in Betrieb ist oder es besteht die Gefahr einer Verletzung durch heißes Wasser oder Wasserdampf.

1. Ziehen Sie den Waschmittelbehälter links von der Bedieneinheit heraus.

2. Geben Sie die empfohlene Waschmittelmenge direkt in die Waschmittelkammer

, ehe Sie die Waschmaschine starten. Verwenden Sie für Flüssigwaschmittel das Fach für Flüssigwaschmittel (siehe „Flüssigwaschmittel“ im Handbuch für das entsprechende Modell).

Geben Sie kein Waschpulver in das Fach für Flüssigwaschmittel.

3. Geben Sie die empfohlene Menge Weichspüler in die

Weichspülerkammer , sofern erforderlich. Überschreiten Sie NICHT die MAXIMAL EINFÜLLHOHE ( ). Geben Sie in das Weichspülerfach ( ) kein Waschpulver/ flüssiges Waschmittel.

4. Geben Sie bei einem Programm mit Vorwäsche

die empfohlene Waschmittelmenge direkt in die Vorwaschmittelkammer

Wenn Sie große Wäschestücke waschen, dürfen Sie die folgenden Waschmittelarten NICHT verwenden.

• WaschmittelmitBallundNetz Konzentrierte oder dickflüssige Weichspüler und Conditioner müssen mit etwas Wasser verdünnt werden, bevor sie in den Behälter gefüllt werden können (verhindert ein Blockieren des Überlaufs). Achten Sie darauf, dass der Weichspüler nicht ausläuft, wenn Sie den Waschmittelbehälter schließen, nachdem Sie Weichspüler in das Spülerfach gegeben haben . Flüssigwaschmittel (ausgewählte Modelle) Um Flüssigwaschmittel zu verwenden, stellen Sie das Flüssigwaschmittelfach in den Hauptwäschebereich des Waschmittelbehälters und gießen Sie das Flüssigwaschmittel in das Flüssigwaschmittelfach.

• ÜberschreitenSienichtdieMAXIMALEEinfüllhöhe.

• WennSieWaschpulververwenden,nehmenSiedas Flüssigwaschmittelfach aus dem Waschmittelbehälter. Waschpulver kann nicht aufgelöst werden, solange sich das Flüssigwaschmittelfach im Waschmittelbehälter befindet.

• NacheinemWaschvorgangverbleibtmöglicherweise etwas Flüssigwaschmittel in dem Fach. MAX MAX Fach für Flüssigwaschmittel VORSICHT WD906P4SA-03223Q-04_DE.indd 33 2015/5/16 10:55:02Deutsch - 34 Reinigung und Pflege Ihrer Waschmaschine Durch gute Pflege Ihrer Waschmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und verlängern ihre Lebensdauer. TROMMEL-REINIGUNG Dieses Programm führt eine Selbstreinigung durch, bei der Rückstände im Innern der Waschmaschine entfernt werden.

1. Drücken Sie die Ein/Aus-Taste.

2. Drehen Sie den Programmwahlschalter auf das Programm „Trommel-Reinigung“.

• Sie können nur die Funktion „Programm Ende“ verwenden.

• Die Wassertemperatur während der Trommel-Reinigung beträgt 70 °C.

• Wird Wäsche in die Maschine gegeben, so wird automatisch das Programm für Baumwolle mit 30 °C und mittlerem Wasserstand eingestellt.

3. Geben Sie die entsprechende Menge Reinigungsmittel

in die Waschmittelkammer und schließen Sie den Waschmittelbehälter (wenn Sie die Trommel mit einem Reinigungsmittel säubern möchten).

• Achten Sie darauf, zum Reinigen der Trommel nur das empfohlene Reinigungsmittel zu verwenden.

• Es gibt solche Reinigungsmittel als Pulver und als Flüssigkeit . Flüssige Reinigungsmittel können nur in Verbindung mit dem Flüssigwaschmittelfach (Zubehör) verwendet werden.

4. Drücken Sie die Start/Pause-Taste.

• Wenn Sie die Start/Pause-Taste drücken, beginnt das Trommelreinigungs-Programm.

• Mit der Trommel-Reinigung können Sie die Trommel aber auch ohne Reinigungsmittel reinigen.

• Verwenden Sie die Trommel-Reinigung nie, wenn Wäsche in der Waschmaschine ist. Dies kann zu Schäden am Stoff oder zu einem Problem mit der Waschmaschine führen.

• Da Chlorbleiche das Gerät verfärben kann, achten Sie darauf, nur Sauerstoffbleiche zu verwenden.

• Reinigungspulver: Verwenden Sie nur ein [Reinigungspulver] oder ein [Trommelreinigungsmittel].

• Flüssiges Reinigungsmittel: Verwenden Sie nur ein [Reinigungsflüssigkeit mit Sauerstoffbleiche] oder ein [Trommelreinigungsmittel]. WD806* WD806* VORSICHT WD816* WD816* WD906P4SA-03223Q-04_DE.indd 34 2015/5/16 10:55:09Deutsch - 35

03 REINIGUNG UND PFLEGE

Abdeckung der Fremdkörperfalle Die Alarmfunktion der Trommel-Reinigung

• Wenn nach einer Wäsche auf dem Display die Anzeige „Trommel-Reinigung“ und zugleich die Lampe am Programmwahlschalter leuchtet, bedeutet dies, dass eine Trommel-Reinigung erforderlich ist. Nehmen Sie in diesem Fall die Wäsche aus der Waschmaschine, schalten Sie die Stromversorgung ein und reinigen Sie die Trommel mit dem Trommelreinigungsprogramm.

• Wenn Sie die Trommel-Reinigung nicht durchführen, erlöscht die Anzeige „Trommel-Reinigung“ im Display und die Lampe am Programmwahlschalter geht aus . Allerdings leuchten die Anzeige „Trommel-Reinigung“ im Display und die Lampe am Programmwahlschalter nach zwei Wäschen wieder auf. Dies führt jedoch zu keinen Problemen mit der Waschmaschine.

• Obwohl der Hinweis auf die Trommel-Reinigung im Allgemeinen etwa einmal im Monat erscheint, kann sich die Häufigkeit je nach Anzahl der Wäschen unterscheiden.

• ReinigenSiedieFremdkörperfalle,imFalleeines Alarms(siehe„Fremdkörperfallereinigen“auf Seite 36). Andernfalls kann die Leistung der Schaumbläschen-Funktion eingeschränkt werden.

WASSER ABLASSEN ÜBER DEN NOTABLAUF

1. Ziehen Sie den Netzstecker der Waschmaschine ab.

2. Öffnen Sie die Abdeckung der Fremdkörperfalle mit Hilfe

einer Münze oder eines Schlüssels.

3. Ziehen Schlauch des Notablaufs nach vorn, um ihn von der

Aufhängung zu lösen.

4. Halten Sie den Deckel am Ende des Notfallablaufs und

ziehen Sie diesen dann ca. 15 cm heraus.

5. Lassen Sie das gesamte Wasser in ein Auffanggefäß laufen.

Es kann mehr Restwasser vorhanden sein, als Sie denken. Stellen Sie eine größere Schlüssel parat.

6. Setzen Sie den Deckel und den Schlauch für die

Notfallentleerung wieder ein.

7. Schließen Sie die Abdeckung der Fremdkörperfalle wieder.

Wirempfehlen,dieFremdkörperfallefünfodersechsMalproJahrzureinigenbzw.wenndieFehlermeldung „5E“ im Display angezeigt wird: (Siehe „Wasser ablassen über den Notablauf“ im vorigen Abschnitt.) Wenn sich Fremdstoffe in der Fremdkörperfalle ansammeln, geht die Leistung der Sprudlerfunktion zurück. Bevor der Schmutzfilter gereinigt wird, muss unbedingt der Netzstecker aus der Netzsteckdose gezogen werden.

1. Entfernen Sie zuerst das restliche Wasser (siehe „Wasser

ablassen über den Notablauf“ auf Seite 35). Wenn Sie die Fremdkörperfalle entfernen, ohne zuvor das restliche Wasser abzulassen, kann das Wasser heraustropfen.

2. Öffnen Sie die Abdeckung der Fremdkörperfalle mit Hilfe

einer Münze oder eines Schlüssels.

3. Falls erforderlich, lassen Sie noch in der Waschmaschine

befindliches Wasser wie oben beschrieben („Wasser ablassen über den Notablauf“) ab.

4. Schrauben Sie die Fremdkörperfalle heraus.

5. Reinigen Sie die Fremdkörperfalle, und entfernen Sie

etwaige Fremdkörper. In der Waschmaschine befindet sich hinter der Fremdkörperfalle das Propellerrad der Absaugpumpe. Stellen Sie sicher, dass dieses Rad nicht blockiert ist.

6. Schrauben Sie die Fremdkörperfalle wieder ein.

7. Setzen Sie die Abdeckung der Fremdkörperfalle wieder ein.

Nehmen Sie die Fremdkörperfalle nicht bei laufender Maschine heraus, andernfalls kann heißes Wasser aus der Maschine ausströmen.

• AchtenSiedarauf,dassdieFremdkörperfallenachderReinigungwiedereingesetztwird.Wenn die Fremdkörperfalle ausgebaut ist, kann die Funktion der Waschmaschine gestört sein und es kann Wasser austreten.

• DieFremdkörperfallemussnachderReinigungwiedergenausoeingesetztwerden,wiesie ursprünglich installiert war.

AUSSENFLÄCHEN DER WASCHMASCHINE REINIGEN

1. Wischen Sie die Außenflächen und das Bedienfeld der Waschmaschine mit einem

angefeuchteten weichen Lappen ab. Verwenden Sie keine scheuernden Reinigungsmittel.

2. Wischen Sie mit einem trockenen weichen Lappen nach.

3. Gießen Sie kein Wasser auf bzw. über die Waschmaschine.

Reinigung und Pflege Ihrer Waschmaschine VORSICHTVORSICHT Deckel der Fremdkörperfalle WD906P4SA-03223Q-04_DE.indd 36 2015/5/16 10:55:14Deutsch - 37

03 REINIGUNG UND PFLEGE

WASCHMITTELBEHäLTER UND EINSCHUB REINIGEN

1. Drücken Sie den Entriegelungshebel im

Inneren des Waschmittelbehälters, und ziehen Sie den Waschmittelbehälter heraus.

2. Nehmen Sie die Trennwand für

das Weichspülerfach und das Flüssigwaschmittelfach (Option) aus dem Waschmittelbehälter.

3. Waschen Sie alle Teile unter fließendem Wasser.

4. Reinigen Sie die Kammern des Waschmittelbehälters mit

einer alten Zahnbürste.

5. Setzen Sie die Trennwand für das Weichspülfach und

das Flüssigwaschmittelfach (Option) wieder in den Waschmittelbehälter ein (kräftig drücken).

6. Schieben Sie den Waschmittelbehälter wieder in die

7. Zum Entfernen von Waschmittelresten lassen Sie bei leerer

Trommel das Spülprogramm durchlaufen.

SIEB AM WASSERZULAUF REINIGEN

Wirempfehlen,dasFiltergitterfürdenWasserschlauchmindestenseinmalproJahrzureinigenbzw.wenn die Fehlermeldung „4E“ im Display angezeigt wird:

1. Drehen Sie den Wasserhahn am Wasserzulauf der Waschmaschine zu.

2. Lösen Sie die Schraubverbindung des Wasserzufuhrschlauchs an der Rückseite der

Waschmaschine. Verschließen Sie den Schlauch mit einem Tuch, damit nicht aufgrund des Luftdrucks Wasser aus dem Schlauch spritzt.

3. Greifen Sie das Sieb im Zulaufanschluss der Waschmaschine mit einer Flachzange, und

ziehen Sie es vorsichtig heraus. Spülen Sie es unter fließendem Wasser so lange ab, bis es ganz sauber ist. Reinigen Sie auch die Innen- und Außenseite des Zulaufanschlusses.

4. Schieben Sie das Sieb wieder in den Zulaufanschluss.

5. Schrauben Sie den Wasserzufuhrschlauch wieder am Zulaufanschluss fest

6. Drehen Sie den Hahn der Wasserzufuhr auf, und stellen Sie sicher, dass der Anschluss dicht

ist. Entriegelungshebel Trennwand des Weichspülerfachs Fach für Flüssigwaschmittel (Option) WD906P4SA-03223Q-04_DE.indd 37 2015/5/16 10:55:14Deutsch - 38 Reinigung und Pflege Ihrer Waschmaschine

WENN DIE WASCHMASCHINE EINGEFROREN IST

Falls die Temperatur am Aufstellort der Waschmaschine so weit gefallen ist, dass Restwasser in der Maschine gefroren ist, gehen Sie wie folgt vor:

1. Ziehen Sie den Netzstecker der Waschmaschine aus der Steckdose.

2. Gießen Sie warmes Wasser auf den Anschluss am Wasserzulauf, um den

Wasserzufuhrschlauch lösen zu können.

3. Nehmen Sie den Wasserzufuhrschlauch ab, und legen Sie ihn in warmes Wasser.

4. Gießen Sie warmes Wasser in die Waschmaschinentrommel, und lassen Sie es 10 Minuten

5. Schließen Sie den Wasserzufuhrschlauch wieder an die Waschmaschine und den

Wasserzulauf an. Überprüfen Sie, ob Wasserzufuhr und Wasserableitung normal funktionieren.

LAGERN DER WASCHMASCHINE

Wenn Sie Ihre Waschmaschine für längere Zeit lagern müssen, entleeren Sie sie zunächst und lösen alle Anschlüsse vollständig. Waschmaschinen können beschädigt werden, wenn die Schläuche und inneren Bauteile der Maschine vor längerer Lagerung nicht entleert werden.

1. Wählen Sie das Programm Baumwolle und geben Sie Bleichmittel in die entsprechende

Kammer des Waschmittelbehälters. Drücken Sie dann auf Schnelle Wäsche, und lassen Sie dieses Programm ohne Wäsche durchlaufen.

2. Drehen Sie den Wasserhahn am Wasserzulauf der Waschmaschine zu und lösen Sie den

Wasserzufuhrschlauch.

3. Ziehen Sie den Stecker der Waschmaschine aus der Steckdose, und lassen Sie die Tür der

Waschmaschine geöffnet, damit die Luft in der Trommel zirkulieren kann. Wenn Sie Ihre Waschmaschine bei Temperaturen unter dem Gefrierpunkt gelagert haben, lassen Sie eventuelle Wasserrückstände in der Waschmaschine tauen, ehe Sie sie verwenden. WD906P4SA-03223Q-04_DE.indd 38 2015/5/16 10:55:14Deutsch - 39 04 FEHLERSUCHE Fehlersuche und Fehlercodes

Nicht startet • Stellen Sie sicher, dass die Waschmaschine an eine Steckdose angeschlossen ist.

• Stellen Sie sicher, dass die Gerätetür fest geschlossen ist.

• Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist.

• Stellen Sie sicher, dass die Start- und Pausentaste gedrückt wurde. Kein Wasser oder nicht genug Wasser bekommt

• Drehen Sie den Wasserhahn am Wasserzulauf ganz auf.

• Stellen Sie sicher, dass der Zuwasserschlauch nicht eingefroren ist.

• Beseitigen Sie Knicke im Wasserzufuhrschlauch.

• Reinigen Sie das Sieb am Wasserzufuhrschlauch. Nach dem Ende des Waschvorgangs Waschmittelreste am Waschmittelbehälter aufweist

• Stellen Sie sicher, dass die Waschmaschine mit ausreichendem Wasserdruck läuft.

• Achten Sie darauf, dass das Waschmittel in die Mitte des Waschmittelbehälters gefüllt wird. Vibriert oder zu geräuschvoll läuft

• Stellen Sie sicher, dass die Waschmaschine gerade steht. Falls die Stellfläche uneben ist, können Sie die Stellfüße an der Waschmaschine entsprechend regulieren.

• Stellen Sie sicher, dass alle Transportsicherungen entfernt wurden.

• Stellen Sie sicher, dass die Waschmaschine keine anderen Geräte oder Gegenstände berührt.

• Stellen Sie sicher, dass die Wäsche in der Trommel gleichmäßig verteilt ist. Das Wasser wird nicht abgepumpt, oder es wird nicht geschleudert

• Stellen Sie sicher, dass der Wasserabfluss-Schlauch nicht geknickt ist oder zusammen gedrückt wird.

• Stellen Sie sicher, dass die Fremdkörperfalle nicht verstopft ist. Die Tür ist verriegelt und lässt sich nicht öffnen.

• Die Tür kann erst drei Minuten nach dem Abschalten der Waschmaschine oder der Stromversorgung geöffnet werden. Wenn das Problem fortbesteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum. WD906P4SA-03223Q-04_DE.indd 39 2015/5/16 10:55:14Deutsch - 40 FEHLERCODES Bei Störungen Ihrer Waschmaschine wird ein Fehlercode im Display angezeigt. Schlagen Sie in solchen Fällen in dieser Tabelle nach und probieren Sie die empfohlene Lösung aus, ehe Sie den Kundendienst anrufen.

• Stellen Sie sicher, dass die Gerätetür fest geschlossen ist.

• Achten Sie darauf, dass Sie keine Wäsche in der Tür einklemmen.

• Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist.

• Überprüfen Sie den Wasserdruck.

• Sieb im Frischwasserschlauch reinigen. Wenn die Waschmaschine den Code „4E“ anzeigt, wird bei der Waschmaschine drei Minuten lang wasser abgelassen. Während dieser Zeit ist die Taste Ein/Aus nicht betriebsbereit.

• Reinigen Sie die Fremdkörperfalle.

• Stellen Sie sicher, dass der Wasserabfluss-Schlauch ordnungsgemäß angeschlossen ist.

• Sieb im Frischwasserschlauch reinigen.

• Die Wäsche ist ungleichmäßig in der Trommel verteilt. Wäsche neu verteilen. Wenn nur ein einzelnes Wäschestück, z. B. ein Bademantel oderJeansstoff,gewaschenwird,istdasErgebnisdesletzten Schleudergangs möglicherweise nicht zufrieden stellend, und der Fehlercode „UE“ wird im Display angezeigt. cE/3E

• Setzen Sie sich mit dem Kundendienst in Verbindung. HOT

• Diese Fehlermeldung wird angezeigt, wenn die Innentemperatur der Trommel zu hoch ist. Der Lüfter springt automatisch an. Warten Sie einfach bis die Anzeige Hot (Heiß) verschwindet. Sud/Sd

• Erscheint, wenn übermäßige Schaumbildung erkannt wird. Die Anzeige leuchtet weiter, während der Schaum entfernt wird. Wenn der Schaum entfernt ist, wird der normale Zyklus fortgesetzt (dies ist ein normaler Vorgang; es handelt sich um einen Fehler, der Sensorstörungen verhindern soll).

• Bei Spannungsschwankungen wird der Waschzyklus unterbrochen, um die elektrischen Teile zu schützen.

• Sobald die korrekte Spannung wieder anliegt, wird der Waschzyklus automatisch fortgesetzt. Bei Codes, die nicht oben aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie sich bitte mit dem Samsung Kundendienst oder Ihrem Fachhändler in Verbindung. Fehlersuche und Fehlercodes WD906P4SA-03223Q-04_DE.indd 40 2015/5/16 10:55:14Deutsch - 41 05 WASCHPROGRAMME Übersicht über die Waschprogramme

ÜBERSICHT ÜBER DIE WASCHPROGRAMME

bei Bedarf) PROGRAMM Max. Wäsche- menge (kg) Waschmittel Max Tempe- ratur

Max. Schleuderge- schwindigkeit (in U/min) WD816 Vor- wäsche Haupt- waschgang Weich- spüler WD816P4 Katoen+Coton (Baumwolle) 8,0

Synthetisch+Synthétiques (Pflegeleicht) 3,0

Kort programma+15’ Express (15’ Schnelle Wäsche) 2,0 - Ja

Synthetisch+Synthétiques (Pflegeleicht)

Kort programma+15’ Express (15’ Schnelle Wäsche)

Babykleding+Bébé coton (Flecken)

1. Mit Vorwäsche verlängert sich ein Waschprogramm um etwa 18 Minuten.

2. Die Programmdauer wurde entsprechend der Norm IEC 60456 / EN 60456 ermittelt.

Baumwolle 60° C + Intensiv + Eco Bubble sind Programme gemäß EN60456

3. Da die in der Tabelle oben angegebenen Werte z. T. von Bedingungen wie Wasserdruck, -temperatur,

Wäschemenge und -art abhängen, können je nach den vorliegenden Bedingungen leicht abweichende Werte auftreten.

4. Bei aktivierter Intensivwäsche wird die Dauer jedes Programms verlängert.

WD906P4SA-03223Q-04_DE.indd 41 2015/5/16 10:55:14Deutsch - 42

ÜBERSICHT ÜBER DIE WASCHPROGRAMME

bei Bedarf) PROGRAMM Max. Wäsche- menge (kg) Waschmittel Max Tempe- ratur

Max. Schleuderge- schwindigkeit (in U/min) WD806 Vor-wä- sche Haupt- waschgang Weich- spüler WD806P4 Katoen (Baumwolle) 8,0

Synthetisch (Pflegeleicht) 3,0

Synthetisch (Pflegeleicht)

15’ Kort programma (15’ Schnelle Wäsche)

1. Mit Vorwäsche verlängert sich ein Waschprogramm um etwa 18 Minuten.

2. Die Programmdauer wurde entsprechend der Norm IEC 60456 / EN 60456 ermittelt.

Baumwolle 60° C + Intensiv + Eco Bubble sind Programme gemäß EN60456

3. Da die in der Tabelle oben angegebenen Werte z. T. von Bedingungen wie Wasserdruck, -temperatur,

Wäschemenge und -art abhängen, können je nach den vorliegenden Bedingungen leicht abweichende Werte auftreten.

4. Bei aktivierter Intensivwäsche wird die Dauer jedes Programms verlängert.

Übersicht über die Waschprogramme WD906P4SA-03223Q-04_DE.indd 42 2015/5/16 10:55:14Deutsch - 43 06 ANHANG anhang ERKLäRUNG DER PFLEGESYMBOLE Die folgenden Symbole sind Pflegehinweise für Bekleidung. Es gibt die folgenden vier Symbole (gleiche Reihenfolge): Waschen, Bleichen, Trocknen und Bügeln und ggf. Reinigungshinweise. Die Verwendung dieser Symbole gewährleistet die Einheitlichkeit zwischen den verschiedenen Bekleidungsherstellern von inländischer und importierter Bekleidung. Befolgen Sie die Pflegehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu maximieren und Probleme beim Waschen zu vermindern. Normalwaschgang Bügeln bei max. 100 °C Schonwaschgang Nicht bügeln Waschen bei 95 °C Chemische Reinigung mit allen Lösungsmittel möglich Waschen bei 60 °C Chemische Reinigung mit Perchlorethylen, Feuerzeugbenzin, reinem Alkohol oder R113 Waschen bei 40 °C Chemische Reinigung mit Kerosin, reinem Alkohol oder R113 Waschen bei 30 °C Keine chemische Reinigung möglich Handwäsche Liegend trocknen Nicht waschen (nur chemische Reinigung) Kann zum Trocknen aufgehängt werden Chlorbleiche möglich Zum Trocknen auf einen Kleiderbügel hängen Chlorbleiche nicht möglich Trocknen im Wäschetrockner mit normaler Temperatureinstellung Bügeln bei max. 200 °C Trocknen im Wäschetrockner mit reduzierter Temperatureinstellung Bügeln bei max. 150 °C Nicht im Trockner trocknen ENTSORGUNG VON ALTGERäTEN

• Dieses Gerät ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die geltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit die Waschmaschine nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass spielende Kinder sich versehentlich in der Trommel einschließen.

• Überschreiten Sie nicht die auf den Waschmittelpackungen angegebene empfohlene Waschmittelmenge.

• Verwenden Sie nur dann Fleckentferner und Bleichmittel, wenn es unbedingt notwendig ist.

• Waschen Sie möglichst immer die volle für das jeweilige Waschprogramm angegebene Wäschemenge. Auf diese Weise sparen Sie Wasser und Strom. WD906P4SA-03223Q-04_DE.indd 43 2015/5/16 10:55:16Deutsch - 44 TECHNISCHE DATEN

Änderungen des Designs und der technischen Daten der Waschmaschine bleiben vorbehalten. anhang WD906P4SA-03223Q-04_DE.indd 44 2015/5/16 10:55:16Deutsch - 45 06 ANHANG

DATENBLATT FÜR KOMBINIERTE WASCHMASCHINE-TROCKNER

Gemäß Richtlinie (EU) Nr. 90/60/EG Die Sternchen (*) kennzeichnen Modellvarianten und können für Ziffern (0-9) oder Buchstaben (A-Z) stehen. Samsung Modellname WD806P4SA** WD816P4SA** Energieeffizienzklasse A (höchste Effizienz) bis G (geringste Effizienz) A A Energieverbrauch Waschen, schleudern und trocknen kWh 5,44 5,44 Nur waschen und schleudern kWh 1,04 1,04 Waschleistungsklasse A (höchste Effizienz) bis G (geringste Effizienz) A A Wasserextraktions-Effizienzklasse A (höchste Effizienz) bis G (geringste Effizienz) A A Restfeuchtigkeit % 44 44 Maximale Schleuderdrehzahl U/min. 1400 1400 Füllmenge Waschen kg 8 8 Trocknen kg 5 5 Wasserverbrauch Waschen, schleudern und trocknen ℓ 88 88 Nur waschen und schleudern ℓ 48 48 Dauer des vollständigen Betriebszyklus (bei Verwendung des Standardprogramms "Baumwolle 60 ºC" und des Trockenprogramms "Baumwolle, schranktrocken") bei Nennfüllmenge Waschen, schleudern und trocknen Min. 625 625 Nur waschen und schleudern Min. 265 265 Programme, auf die sich die Informationen auf dem Etikett und dem Datenblatt beziehen Waschen Baumwolle 60 ºC + Intensiv + Eco Bubble Trocknen Trocknen + Schranktrocken Geschätzter jährlicher Verbrauch für einen Vier-Personen-Haushalt, wobei immer der Trockner genutzt wird (200 Zyklen) Energieverbrauch kWh/Jahr 1088 1088 Wasserverbrauch ℓ 17600 17600 Geschätzter jährlicher Verbrauch für einen Vier-Personen-Haushalt, wobei nie der Trockner genutzt wird (200 Zyklen) Energieverbrauch kWh/Jahr 208 208 Wasserverbrauch ℓ 9600 9600 WD906P4SA-03223Q-04_DE.indd 45 2015/5/16 10:55:16notizen WD906P4SA-03223Q-04_DE.indd 46 2015/5/16 10:55:16notizen WD906P4SA-03223Q-04_DE.indd 47 2015/5/16 10:55:16FRAGEN ODER HINWEISE? Land RUFEN SIE UNS AN ODER BESUCHEN SIE UNS UNTER NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min) www.samsung.com/nl/support FRANCE 01 48 63 00 00 www.samsung.com/fr/support GERMANY 0180 6 SAMSUNG bzw. 0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf) [HHP] 0180 6 M SAMSUNG bzw. 0180 6 67267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf) www.samsung.com/de/support
