Nikkor AFS 85mm f1.4G - Objektiv NIKON - Kostenlose Bedienungsanleitung

Produkttyp	AF-S NIKKOR Objektiv Typ G mit integriertem Mikroprozessor und F-Bajonett
Marke	Nikon
Modell	Nikkor AFS 85mm f1.4G
Brennweite	85 mm
Maximale Blende	f/1.4
Optischer Aufbau	10 Linsen in 9 Gruppen (mit Nanokristallvergütung)
Bildwinkel	FX: 28° 30'; DX: 18° 50'; IX240: 22° 50'
Fokussierung	IF-System mit SWM-Motor (leise) und manuellem Fokusring
Mindestfokussierabstand	0,85 m (ab Bildebene)
Blendenlamellen	9 (kreisrunde Blende)
Blendenbereich	f/1,4 bis f/16
Messung	Offenblende
Filtergewinde	77 mm
Abmessungen (Durchmesser × Länge)	86,5 mm × 84 mm
Gewicht	595 g
Mitgeliefertes Zubehör	Vorderdeckel LC-77 77mm, Rückdeckel, Gegenlichtblende HB-55, Tasche CL-1118
Kamerakompatibilität	Nikon FX/DX-Digitalkameras, F6, F5, F100, usw. (siehe Handbuch)
Bajonett	Nikon F
Pflege und Reinigung	Verwenden Sie einen Blasebalg, dann ein weiches Tuch mit Ethanol oder Objektivreiniger; keine organischen Lösungsmittel verwenden
Sicherheit	Nicht zerlegen, nicht mit dem Objektiv in die Sonne schauen, nicht in Gegenwart von brennbaren Gasen verwenden; außerhalb der Reichweite von Kindern aufbewahren
Reparierbarkeit	An ein autorisiertes Nikon Service-Center übergeben; nicht selbst reparieren
Allgemeine Informationen	Objektiv vom Typ G (kein Blendenring); interner Fokus (IF); hergestellt in Japan

Häufig gestellte Fragen - Nikkor AFS 85mm f1.4G NIKON

Wie reinige ich das Objektiv richtig?

Verwenden Sie einen Blasebalg, um Staub zu entfernen. Bei Flecken tränken Sie ein sauberes Baumwolltuch mit Ethanol oder Objektivreiniger und reinigen Sie in Kreisen von der Mitte nach außen. Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzol.

Welche Fokusmodi sind verfügbar?

Der Modusschalter am Objektiv bietet zwei Positionen: M/A (Autofokus mit manueller Priorität) und M (manuelle Fokussierung). Im M/A-Modus können Sie den AF durch Drehen des Fokusrings übersteuern.

Wie montiere und entferne ich die Gegenlichtblende?

Richten Sie die Arretiermarke der Gegenlichtblende an der Montagemarke des Objektivs aus und drehen Sie sie. Zum Entfernen umgekehrt vorgehen. Die Gegenlichtblende kann für die Aufbewahrung umgekehrt werden. Achten Sie darauf, sie nicht zu fest anzuziehen, um Vignettierung zu vermeiden.

Ist dieses Objektiv mit Nikon DX-Kameras kompatibel?

Ja, es ist kompatibel. An einer DX-Kamera beträgt die äquivalente Brennweite etwa 127,5 mm (Bildwinkel 18° 50').

Was ist der Mindestfokussierabstand?

Der Mindestfokussierabstand beträgt 0,85 m ab der Bildebene der Kamera.

Kann ich einen integrierten Blitz mit diesem Objektiv verwenden?

Ja, aber es wird empfohlen, die Gegenlichtblende zu entfernen, um Vignettierung durch den Schatten des Objektivs auf dem Blitz zu vermeiden.

Welche Filter kann ich verwenden?

Schraubfilter mit 77 mm Durchmesser. NC-Filter können zum Schutz der Frontlinse verwendet werden.

Wie lagere ich das Objektiv, wenn ich es längere Zeit nicht benutze?

Befestigen Sie den Vorder- und Rückdeckel, lagern Sie es an einem kühlen und trockenen Ort, geschützt vor direktem Sonnenlicht und ohne Mottenkugeln aus Naphthalin oder Kampfer.

Was tun bei Kondensation im Objektiv?

Vermeiden Sie plötzliche Temperaturwechsel. Bei Kondensation legen Sie das Objektiv in einen verschlossenen Beutel oder eine Plastikbox, bis es sich an die Umgebungstemperatur angepasst hat.

Ist das Objektiv wasserdicht oder wasserbeständig?

Es ist nicht speziell wasserdicht. Das Handbuch rät, das Objektiv trocken zu halten und Feuchtigkeit zu vermeiden. Eine Gummidichtung schützt das Bajonett, aber bei Beschädigung die Verwendung einstellen und reparieren lassen.

BEDIENUNGSANLEITUNG Nikkor AFS 85mm f1.4G NIKON

Benutzerhandbuch S. 22

CAN ICES-3 B / NMB-3 B

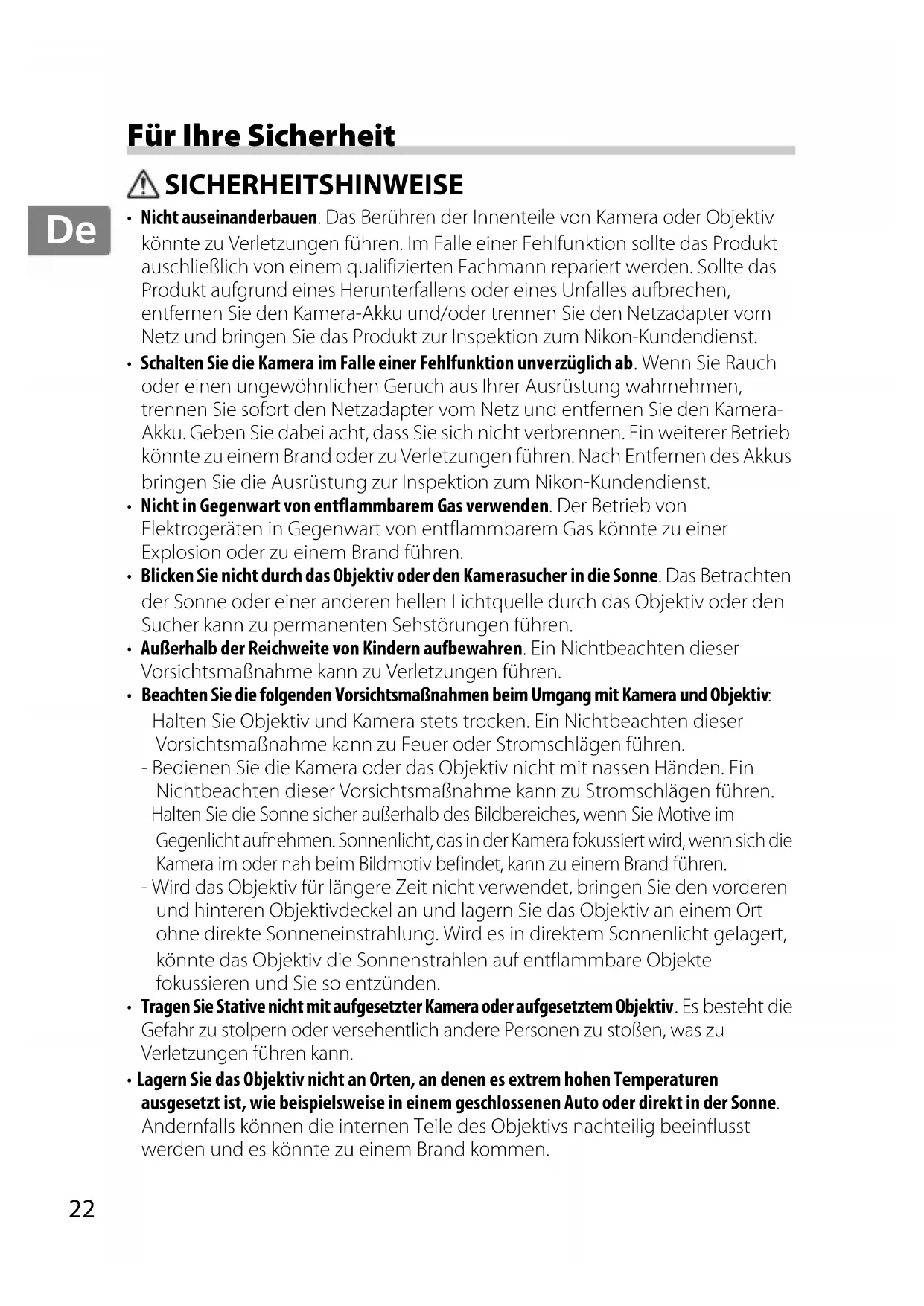

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv könnte zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt ausschließlich von einem qualifizierten Fachmann repariert werden. Sollte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfernen Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.
• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus Ihrer Ausrüstung wahrnehmen, trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera-Akku. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.
• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas könnte zu einer Explosion oder zu einem Brand führen.
• Blicken Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sucher kann zu permanenten Sehstörungen führen.
• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.
• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv:
• Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlägen führen.
• Bedienen Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlägen führen.
• Halten Sie die Sonne sicher außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.
• Wird das Objektiv für längere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wird es in direktem Sonnenlicht gelagert, könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entzünden.
• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu Verletzungen führen kann.
• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem geschlossenen Auto oder direkt in der Sonne.
  Andernfalls können die internen Teile des Objektivs nachteilig beeinflusst werden und es könnte zu einem Brand kommen.

Vielen Dank, dass Sie sich für ein AF-S NIKKOR 85 mm 1:1,4G Objektiv entschieden haben. Bitte lesen Sie vor der Verwendung dieses Produktes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig.

Hinweis: Wenn das Objektiv mit einer digitalen Spiegelreflexkamera mit DX-Format wie der D90 oder einer Kamera der D300-Serie verwendet wird, hat es einen Blickwinkel von 18° 50 ′, der einer Brennweite von 127,5 mm beim Kleinbildformat entspricht.

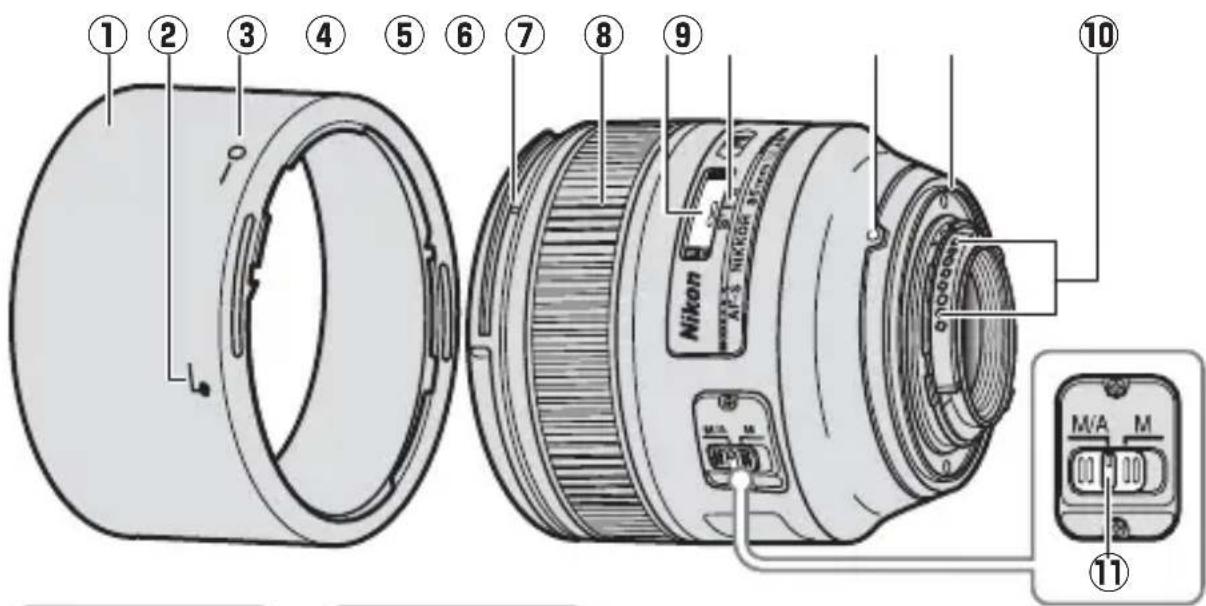

■Objektivkomponenten

① Gegenlichtblende......26
② Markierung für die Ausrichtung der Gegenlichtblende......26
③ Markierung für die Arretierung der Gegenlichtblende......26
④ Markierung für das Ansetzen der Gegenlichtblende......26
⑤ Entfernungseinstellring .....25

⑥ Entfernungsskala 25
⑦ Markierung für Entfernungseinstellung......25
⑧ Markierung für die Ausrichtung des Objektivs
⑨ Dichtungsmanschette......28
⑩ CPU-Kontakte......28
⑪ Fokusmodusschalter......24

Kompatibilität

Haken (»√«) zeigen unterstützte Funktionen, Striche (»—«) nicht unterstützte Funktionen an. Es können Einschränkungen gelten; beachten Sie das Handbuch der Kamera für Einzelheiten.

Kamera	Belichtungssteuerung				AF^3
	P^2	S A	M
Digitale Nikon-Spiegelreflexkameras (FX- und DX-Format)	√	√	√	√	√
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S^1	√	√	√	√	√
F4-Serie, F90X, F90-Serie, F70-Serie	√	√	—	—	√
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M	√	√	—	—	—
F3AF, F-601, F-501, Nikon-MF-Kameras (außer F-601M)	—

1 Manuelle Belichtungssteuerung (M) nicht verfügbar.
2 Schließt AUTO-Modus und Motivprogramme ein.
3 Autofokus.

■Scharfeinstellung

Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführt.

Kamera	Kamara-Fokusmodus	Objektiv-Fokusumschalter
		M/AM
Digitale Nikon-Spiegelreflexkameras (FX-und DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF (C/S)	Autofokus mit Priorität der manuellen Scharfeinstellung	Manueller Fokus mit elektronischer Einstellhilfe
	MF	Manueller Fokus (elektronische Einstellhilfe bei allen Kameras außer F-601M verfügbar)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF (C/S), MF

M/A (Autofokus mit Priorität der manuellen Scharfeinstellung)

Mit Autofokus mit Priorität der manuellen Scharfeinstellung (M/A) fokussieren:

1 Stellen Sie den Objektiv-Fokusumschalter auf M/A.
2 Fokussieren Sie.

In den Autofokus kann bei Bedarf eingegriffen werden, indem der Fokusring am Objektiv gedreht wird, während der Auslöser bis zum ersten Druckpunkt gedrückt wird (oder, falls die Kamera mit einem AF-ON-Taste ausgestattet wird, während die AF-ON-Taste gedrückt ist). Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.

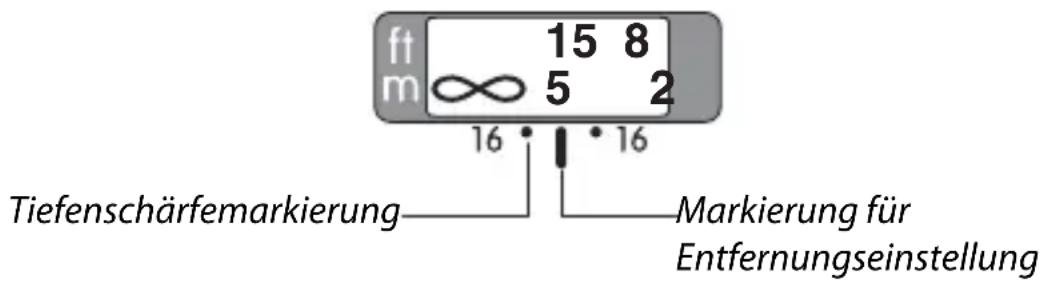

■Tiefenschärfe

Die Tiefenschärfemarkierungen auf dem Objektiv zeigen die ungefähre Tiefenschärfe an (siehe Seite 142 für weitere Informationen). Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sucher im Voraus bewertet werden.

Beachten Sie, dass bei der Fokussierung auf nahe Motive auch die Brennweite abnimmt, da in diesem Objektiv eine Innenfokussierung (IF) zum Einsatz kommt.

Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt.

■Integrierte Blitzgeräte

Entfernen Sie die Gegenlichtblende, wenn Sie das integrierte Blitzgerät der Kamera verwenden (insofern vorhanden), da die Gegenlichtblende sonst einen Schatten ins Motiv würde.

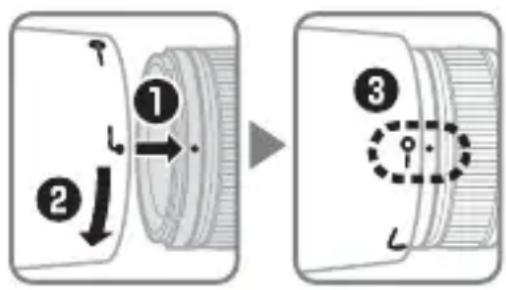

■Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Kontrastverlust oder Geisterbildern führen würde.

Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—○) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (3).

Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmen in der Nähe des Symbols an der Basis fest und umfassen Sie sie nicht zu fest. Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommen.

Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird. Bei umgekehrter Gegenlichtblende kann diese durch Drehen entfernt werden, während sie nahe der Markierung für die Arretierung (—○) gefasst wird.

■Einstellscheiben

Die folgenden Kameras unterstützen eine Anzahl Einstellscheiben für die Verwendung in verschiedenen Situationen.

De

◎: Empfohlen.
O: Vignettierung im Sucher sichtbar (Bilder sind nicht betroffen).
—: Nicht mit der Kamera kompatibel.
( ): Zahlen in Klammern geben die Belichtungskorrektur für mittenbetonte

Messung an. Wählen Sie bei der F6 die Option »Andere« für die Individualfunktion b6 (»Einst.scheibe.«), um die Belichtungskorrektur für eine Einstellscheibe anzupassen. Beachten Sie, dass bei Verwendung anderer Einstellscheiben als Typ B oder E auch dann »Andere« ausgewählt werden muss, wenn keine Belichtungskorrektur erfolgt. An der F5 kann die Belichtungskorrektur mit der Individualfunktion 18 eingestellt werden. Beachten Sie das Kamerahandbuch für weitere Einzelheiten.

Leere Zelle: Nicht für die Verwendung mit diesem Objektiv geeignet. Beachten Sie jedoch, dass Scheiben vom Typ M für Fotomikrografie und Makrofotografie mit Abbildungsmaßstäben von 1 : 1 oder höher verwendet werden können.

Hinweis: Bei der F5 steht die Matrixmessung nur mit den Einstellscheiben A, B, E, EC-B, EC-E, J und L zur Verfügung.

■Pflege des Objektivs

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Halten Sie die CPU-Kontakte sauber.
• Sollte die Objektivdichtung beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.
• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücke zu entfernen, bringen Sie eine kleine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie dabei darauf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.
• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.
• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.
• Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.
• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.
• Das Lagern des Objektiv an sehr heißen Orten kann Teile aus verstärktem Plastik beschädigen oder verformen.
• Wird das Objektiv von einem warmen Ort an einen kalten Ort gebracht, oder umgekehrt, kann dies schädliche Bildung von Kondenswasser im und auf dem Objektiv verursachen. Packen Sie deshalb das Objektiv vor dem Temperaturwechsel in einen verschließbaren Beutel oder ein Kunststoffetui. Das Objektiv kann wieder aus dem Beutel oder dem Etui herausgenommen werden, nachdem ausreichend Zeit für das Angleichen an die neue Temperatur vergangen ist.

■Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-77 mit Schnappverschluss (77 mm)
- Hinterer Objektivdeckel
• Bajonett-Gegenlichtblende HB-55
- Objektivbeutel CL-1118

■Kompatibles Zubehör

• 77-mm-Schraubfilter
- Kabelloses Blitzgerät SB-R200: Bis zu zwei kabellose Blitzgeräte SB-R200 können vorn am Objektiv angebracht werden.

■Technische Daten

Typ AF-S NIKKOR-Objektiv vom Typ G mit integrierterCPU und F-Bajonettanschluss
Brennweite 85 mm
Lichtstärke 1:1,4
Optischer Aufbau	10 Linsen in 9 Gruppen (inklusive Linsen mit Nanokristallvergütung)
Bildwinkel	Nikon-Spiegelreflexkameras für das Kleinbild- oder FX-Format: 28° 30' Nikon-Spiegelreflexkameras für das DX-Format: 18° 50' IX240-Systemkameras: 22° 50'
Entfernungsinformation Übermittlung an die Kamera
Fokussierung	Nikon-Innenfokussierung (IF), gesteuert durch Silent-Wave-Motor und separatem Entfernungseinstellring für manuelles Fokussieren
Entfernungsskala	Aufgeteilt in Meter und Fuß von 0,85 m / 3 Fuß bis Unendlich (∞)
Naheinstellgrenze 0,85 m	von der Sensorebene gemessen
Blendenlamellen 9 (abgerundet)
Blendensteuerung Vollautomatisch
Blendenbereich 1,4 bis 16
Belichtungsmessung Offenblende
Filtergewinde	77 mm (P=0,75 mm)
Abmessungen	Durchmesser ca. 86,5 mm × 84 mm (Länge ab Bajonettauflage)
Gewicht	ca. 595 g

Änderungen und Irrtümer vorbehalten.

Pour votre sécurité

ATTENTION

CAN ICES-3 B / NMB-3 B

■Hinweise für Kunden in Europa

Durch dieses Symbol wird angezeigt, dass elektrische bzw. elektronische Geräte getrennt entsorgt werden müssen.

Folgendes gilt für Verbraucher in europäischen Ländern:

• Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.
• Durch getrennte Entsorgung und Recycling können natürliche Rohstoffe bewahrt und die durch falsche Entsorgung verursachten, schädlichen Folgen für die menschliche Gesundheit und Umwelt verhindert werden.
• Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
