BEDIENUNGSANLEITUNG ORC 330B OK

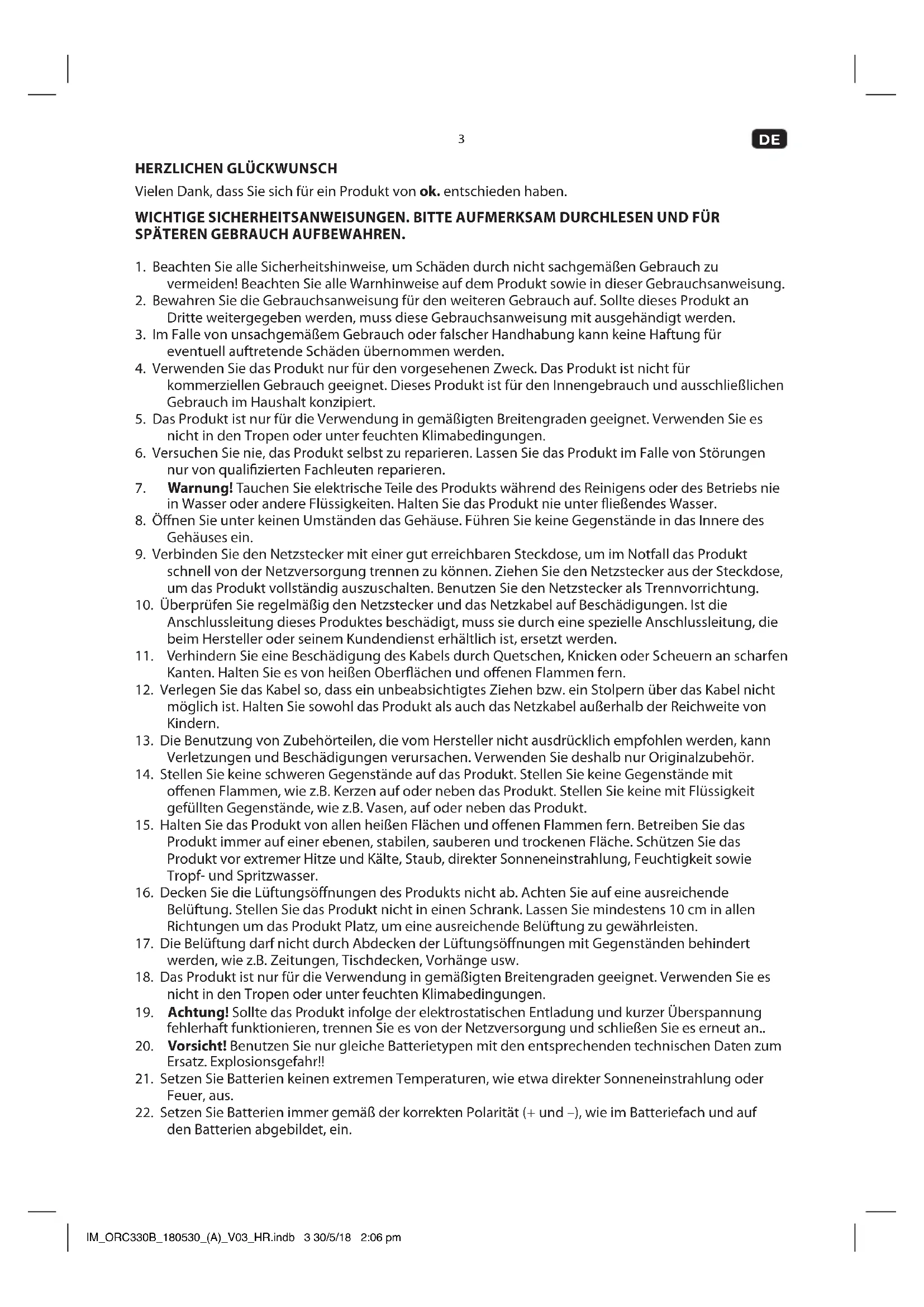

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Beachten Sie alle Sicherheitshinweise, um Schäden durch nicht sachgemäßen Gebrauch zu

vermeiden! Beachten Sie alle Warnhinweise auf dem Produkt sowie in dieser Gebrauchsanweisung.

2. Bewahren Sie die Gebrauchsanweisung für den weiteren Gebrauch auf. Sollte dieses Produkt an

Dritte weitergegeben werden, muss diese Gebrauchsanweisung mit ausgehändigt werden.

3. Im Falle von unsachgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für

eventuell auftretende Schäden übernommen werden.

4. Verwenden Sie das Produkt nur für den vorgesehenen Zweck. Das Produkt ist nicht für

kommerziellen Gebrauch geeignet. Dieses Produkt ist für den Innengebrauch und ausschließlichen Gebrauch im Haushalt konzipiert.

5. Das Produkt ist nur für die Verwendung in gemäßigten Breitengraden geeignet. Verwenden Sie es

nicht in den Tropen oder unter feuchten Klimabedingungen.

6. Versuchen Sie nie, das Produkt selbst zu reparieren. Lassen Sie das Produkt im Falle von Störungen

nur von qualizierten Fachleuten reparieren.

7. Warnung! Tauchen Sie elektrische Teile des Produkts während des Reinigens oder des Betriebs nie

in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter ießendes Wasser.

8. Önen Sie unter keinen Umständen das Gehäuse. Führen Sie keine Gegenstände in das Innere des

9. Verbinden Sie den Netzstecker mit einer gut erreichbaren Steckdose, um im Notfall das Produkt

schnell von der Netzversorgung trennen zu können. Ziehen Sie den Netzstecker aus der Steckdose, um das Produkt vollständig auszuschalten. Benutzen Sie den Netzstecker als Trennvorrichtung.

10. Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel auf Beschädigungen. Ist die

Anschlussleitung dieses Produktes beschädigt, muss sie durch eine spezielle Anschlussleitung, die beim Hersteller oder seinem Kundendienst erhältlich ist, ersetzt werden.

11. Verhindern Sie eine Beschädigung des Kabels durch Quetschen, Knicken oder Scheuern an scharfen

Kanten. Halten Sie es von heißen Oberächen und oenen Flammen fern.

12. Verlegen Sie das Kabel so, dass ein unbeabsichtigtes Ziehen bzw. ein Stolpern über das Kabel nicht

möglich ist. Halten Sie sowohl das Produkt als auch das Netzkabel außerhalb der Reichweite von Kindern.

13. Die Benutzung von Zubehörteilen, die vom Hersteller nicht ausdrücklich empfohlen werden, kann

Verletzungen und Beschädigungen verursachen. Verwenden Sie deshalb nur Originalzubehör.

14. Stellen Sie keine schweren Gegenstände auf das Produkt. Stellen Sie keine Gegenstände mit

oenen Flammen, wie z.B. Kerzen auf oder neben das Produkt. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf oder neben das Produkt.

15. Halten Sie das Produkt von allen heißen Flächen und oenen Flammen fern. Betreiben Sie das

Produkt immer auf einer ebenen, stabilen, sauberen und trockenen Fläche. Schützen Sie das Produkt vor extremer Hitze und Kälte, Staub, direkter Sonneneinstrahlung, Feuchtigkeit sowie Tropf- und Spritzwasser.

16. Decken Sie die Lüftungsönungen des Produkts nicht ab. Achten Sie auf eine ausreichende

Belüftung. Stellen Sie das Produkt nicht in einen Schrank. Lassen Sie mindestens 10 cm in allen Richtungen um das Produkt Platz, um eine ausreichende Belüftung zu gewährleisten.

17. Die Belüftung darf nicht durch Abdecken der Lüftungsönungen mit Gegenständen behindert

werden, wie z.B. Zeitungen, Tischdecken, Vorhänge usw.

18. Das Produkt ist nur für die Verwendung in gemäßigten Breitengraden geeignet. Verwenden Sie es

nicht in den Tropen oder unter feuchten Klimabedingungen.

19. Achtung! Sollte das Produkt infolge der elektrostatischen Entladung und kurzer Überspannung

fehlerhaft funktionieren, trennen Sie es von der Netzversorgung und schließen Sie es erneut an..

20. Vorsicht! Benutzen Sie nur gleiche Batterietypen mit den entsprechenden technischen Daten zum

Ersatz. Explosionsgefahr!!

21. Setzen Sie Batterien keinen extremen Temperaturen, wie etwa direkter Sonneneinstrahlung oder

22. Setzen Sie Batterien immer gemäß der korrekten Polarität (+ und –), wie im Batteriefach und auf

den Batterien abgebildet, ein. IM_ORC330B_180530_(A)_V03_HR.indb 3 30/5/18 2:06 pm4

23. Erlauben Sie Kindern nicht, Batterien ohne Aufsicht eines Erwachsenen zu wechseln.

24. Entfernen Sie die Batterien, wenn Sie das Produkt eine längere Zeit nicht verwenden.

25. Entfernen Sie verbrauchte Batterien sofort aus dem Produkt und entsorgen Sie diese

26. Batterien: Lesen Sie die Sicherheitsanweisungen des Batterieherstellers.

27. Dieses Produkt ist kein Spielzeug. Es darf nicht von Kindern verwendet werden.

28. Die Informationen auf der CD wird von einem Laser durch eine optische Linse eingelesen (nicht

berühren). Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird, kann Feuchtigkeit auf der Linse kondensieren und dadurch die Wiedergabe behindern. In diesem Fall lassen Sie das Produkt vor dem Gebrauch eine Stunde bei Raumtemperatur akklimatisieren. Entfernen Sie eine eingelegte CD aus dem Produkt. Sollte das Problem bestehen bleiben, lassen Sie das Produkt von einem Fachmann überprüfen. CLASS I LASER PRODUCT Das Etikett auf dem Produkt informiert den Benutzer, dass dies ein Laserprodukt der Klasse 1 ist und eine Laserkomponente enthält. Berühren Sie nicht die Linse im CD-Fach. VORSICHT! Die Verwendung von Steuer elemen- ten oder das Vornehmen von Ein stellungen, die hier nicht beschrieben werden, kann zu gefährlicher Strahlung führen. GEFAHR! Unsichtbare Laserstrahlung tritt aus, wenn das Produkt geönet wird oder die Sicherheitsmechanismen außer Kraft gesetzt wurden bzw. beschädigt sind. Vermeiden Sie direkten Kontakt mit dem Strahl. Berühren Sie nicht die Linse. CAUTION

AVIS: RISQUE DE CHOC éLECTRIQUE-NE PAS OUVRIR Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nicht isolierter „gefährlicher Spannung” im Gehäuse dieses Produktes, die stark genug sein kann, um die Gefahr eines elektrischen Schlags für Personen und Tiere zu bedeuten, hinweisen. Das Ausrufezeichen in einem gleich- seitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungs- hinweise hinweisen, die diesem Produkt beiliegen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt ist ausschließlich zur Wiedergabe von Audioinhalten geeignet. Dieses Produkt ist nur für den privaten Hausgebrauch geeignet; es wurde nicht für die kommerzielle Nutzung entworfen. Jegliche andere Benutzung kann zu Personen- oder Produktschäden führen. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

VOR DER ERSTEN BENUTZUNG

• Entfernen Sie alle Verpackungsmaterialien.

• Überprüfen Sie den Lieferumfang auf Vollständigkeit und eventuelle Transport schä den. Sollten Transportschäden vorhanden oder der Lieferumfang unvollständig sein, so kontaktieren Sie Ihre Verkaufsstelle.

• Reinigen Sie das Produkt ( Reinigung und Pege).

• Wichtig! Entnehmen Sie vor dem ersten Gebrauch die Schutzabdeckung aus dem CD-Fach. IM_ORC330B_180530_(A)_V03_HR.indb 4 30/5/18 2:06 pm5

BAUTEILE Falten Sie die Vorder- und Rückseite aus, um Produktzeichnungen zu sehen. A. Handgri B. CD-Fachdeckel C. CD-Fachdeckelöner D. AMS/MODE Taste E. Lautsprecher F. SLEEP Taste G. PRE+/Album Taste H. Lautstärke VOL+

I. Zum nächsten Titel springen

J. Stop-Taste K. USB-Anschluss L. Zum vorherigen Titel springen M. Wiedergabe/Pause N. AUX-IN-Anschluss O. Netzkabel mit Stecker P. AC-Buchse Q. Batteriefach R. Lautstärke VOL- S. PRE-/Album Taste T. CLOCK/FM ST. Taste U. Lautsprecher

V. Ein-/Ausschalttaste /FUNC. Taste

STROMVERSORGUNG Netzbetrieb Achtung!

• Verwenden Sie das Produkt nicht gleichzeitig im Netz- und Batteriebetrieb.

• Entnehmen Sie alle Batterien, wenn Sie das Produkt über das Netzkabel betreiben.

Schließen Sie das Netzkabel an der AC-Buchse an.

Stecken Sie den Netzstecker in eine geeignete Steckdose. Hinweis: Alternativ können Sie das Produkt auch mit Batterien betreiben. Batteriebetrieb Achtung!

• Verwenden Sie das Produkt nicht gleichzeitig im Netz- und Batteriebetrieb.

• Entfernen Sie zuerst das Produkt vom Netz, bevor Sie Batterien einlegen.

Entfernen Sie die Batteriefachabdeckung.

Legen Sie 6 Batterien (Typ C / R14, 1,5 V , nicht im Lieferumfang enthalten) in das Batteriefach ein. Die Batterien müssen unter Beachtung der gekennzeichneten Polaritäten + und – eingelegt werden.

Schließen Sie den Batteriefachdeckel. UHRZEIT EINSTELLEN

Um die Uhrzeit einzustellen, schalten Sie das Produkt aus.

Starten Sie die Uhrzeiteinstellung: CLOCK FM ST. 2 Sekunden lang eingedrückt halten. Displayanzeige (blinkend): 24H. Drücken Sie oder , um zwischen 12- oder 24-Stunden-Format zu wählen. Bestätigen Sie mit CLOCK FM ST.. Die Stundenziern blinken.

oder , um die Stunden einzustellen. Bestätigen Sie mit CLOCK FM ST. Die Minutenziern blinken.

2. Drücken Sie oder , um die Minuten einzustellen. Bestätigen Sie mit CLOCK FM ST..

Die Uhrzeit ist nun eingestellt und wird angezeigt. Hinweis: Wenn das Produkt vom Netzstrom getrennt wird, muss die Uhrzeit erneut eingestellt werden. IM_ORC330B_180530_(A)_V03_HR.indb 5 30/5/18 2:06 pm6

BEDIENUNG Ein- und Ausschalten Drücken Sie um das Produkt ein-/auszuschalten. Funktion auswählen Drücken Sie die Taste FUNC., um eine Funktion in der Riehenfolge AU (AUX-IN Modus) > rAd (Radio- Modus) > cd ( CD Modus ) > USb (USB Modus ) auszuwählen. Lautstärkeregelung Die Lautstärke kann einfach durch Drücken der Lautstärketasten VOL- oder VOL+ eingestellt werden. Die eingestellte Lautstärke wird fur einen Moment im Display angezeigt. Abschaltfunktion (SLEEP) Drücken Sie die Taste SLEEP jeweils kurz, um den Timer zur Abschaltung in 10 Minuten-Schritten von 120 Minuten bis 10 und 5 bis OFF einzustellen. ALBUM Auswahl eines gewünschten Ordners: Drücken Sie die Taste PRE+/-. (Nur für MP3). RADIO

Schalten Sie das Produkt ein und drücken Sie die FUNC. -Taste bis auf dem Display "rAd" erscheint.

Radiosender einstellen

1. Drücken Sie die Taste fast / , um das gesamte Frequenzband zu durchsuchen.

2. Zur Feinabstimmung tippen Sie die Tasten fast / nur kurz an, um die Frequenz in

Schritten von ± 0,1 MHz zu ändern.

Programmspeicher 30 Radiostationen kann ein individueller Programmspeicherplatz zugewiesen werden.

1. Wählen Sie ein Radiosender wie im Absatz Radiosender einstellen beschrieben.

2. Drücken Sie die Taste AMS/MODE, um das Abspeichern des Senders zu beginnen. Im Display

3. Drücken Sie die Tasten PRE -/+ um den gewünschten Programmspeicherplatz auszuwählen.

4. Drücken Sie die Taste AMS/MODE erneut um den aktuellen Radiosender auf dem

ausgewählten Programmspeichersplatz abzuspeichern.

5. Haben Sie Ihre Radiosender wie gewünscht abgespeichert, können Sie diese mit der Taste

PRE -/+ auswählen. Hinweise: Für besseren UKW-Empfang: Ziehen Sie die Antenne ganz heraus. Gegebenenfalls positioneren Sie das Gerät an einem anderen Platz. IM_ORC330B_180530_(A)_V03_HR.indb 6 30/5/18 2:06 pm7

• Ausschließlich CDs mit digitalen Tonsignalen verwenden.

• Die Herstellung nicht autorisierter Kopien urheberrechtlich geschützten Materials, einschließlich Computerprogramme, Dateien, Radio- und Tonaufnahmen, kann eine Verletzung des Urheberrechts und somit eine strafbare Handlung gemäß nationalem Recht darstellen. Dieses Produkt darf nicht für solche Zwecke verwendet werden. CD/USB

Schalten Sie das Produkt ein. Drücken Sie die FUNC. -Taste bis auf dem Display "cd" erscheint.

Önen Sie die CD- Fach-Klappe. Legen Sie eine CD mit der Beschriftung nach oben ein.

Schließen Sie die Klappe des CD-Fachs. oder

Schließen Sie ein USB-Produkt an den USB-Port an. Hinweis

• Verbinden Sie das USB-Gerät direkt mit dem USB-Port Ihres Produktes. Die Verwendung eines Verlängerungskabels wird nicht empfohlen und kann zu Funkstörungen und fehlerhaftem Datentransfer führen.

• Dieses Produkt unterstützt USB 1,1 und 2,0 bis zu 64 GB mit Format FAT16 und FAT32.

• Externe Geräte können nicht mit diesem Produkt über USB aufgeladen werden.

Schalten Sie das Produkt ein. Drücken Sie die FUNC. -Taste bis auf dem Display "USb" erscheint. Hinweis: Wenn keine CD eingelegt oder kein USB-Speicher Produkt eingesteckt wurde, zeigt das Display "no" an.

1. Die Wiedergabe starten oder vorübergehend anhalten: Drücken Sie . Im Pause-Modus

blinkt die angespielte Zeit im Display.

2. Wiedergabe beenden: Drücken Sie . Im Stopp-Modus leuchtet die Gesamtzahl der Titel im

3. Zum nächsten Titel springen: Drücken Sie . Für den schnellen Vorlauf gedrückt halten.

4. Zum vorigen Titel springen: Drücken Sie . Für den schnellen Rücklauf gedrückt halten.

5. Drücken Sie während der Wiedergabe wiederholt AMS/MODE, um den Wiedergabemodus

umzuschalten: Tastendruck Anzeige Ergebnis 1x REP Einen Titel wiederholen. REP blinkt in der Anzeige. 2x REP ALBUM Album wiederholen (nur bei MP3) 3x REP ALL Alle Titel wiederholen. REP erscheint stetig 4x RAND Einen Titel zufällig wiedergeben. 5x - Normale Wiedergabe. Hinweise:

• Dieses Produkt liest CDs, CD-R/-RWs und MP3-CDs. Andere Discs werden nicht unterstützt.

• Bei der Wiedergabe von CD-R/RW kann möglicherweise die Wiedergabequalität durch die Qualität der gebrannten CD beeinusst werden. Wir empfehlen beim Brennen von CD-R/RW-Discs mit Audio- Dateien die Verwendung der niedrigsten Brenngeschwindigkeit. IM_ORC330B_180530_(A)_V03_HR.indb 7 30/5/18 2:06 pm8

• Es können für die Wiedergabe in einer gewünschten Reihenfolge bis zu 20 CD- und bis zu 99 MP3-Titel programmiert werden.

• Die programmierte Wiedergabe kann nur für eine einzelne Quelle vorgenommen werden. Es können keine Titel von CD und USB-SpeicherProdukt zur gleichen Zeit programmiert werden.

1. Wiedergabe beenden: Drücken Sie .

2. Aufrufen der Programmeinstellungen: Drücken Sie die Taste AMS/MODE . Auf dem Display

erscheint: PROG und P01.

3. Auswahl des gewünschten Titel: Drücken Sie oder .

4. Speichern des gewählten Titel im Programmspeicher: Drücken Sie erneut die Taste

AMS/MODE . Auf dem Display erscheint: P02.

5. Wiederholen Sie Schritt 3 und 4 zur Programmierung weiterer Titel.

6. Starten Sie nach der Programmierung aller gewünschten Titel mit die programmierte

Wiedergabe. PROG erscheint auf dem Display.

7. Wiedergabe beenden: Drücken Sie 1x .

8. Abbrechen der programmierten Wiedergabe: Drücken Sie 2x . Displayanzeige:

PROG erlischt. WIEDERGABE VON EINEM EXTERNEN PRODUKT (AUX) Achtung! Lesen Sie vor dem Anschluss die Sicherheitsanweisungen und Benutzeranweisungen des externen Gerätes.

Drücken Sie die FUNC. -Taste bis auf dem Display "AU" erscheint.

Schließen Sie das externe Produkt mit einem 3,5 mm Klinkenstecker-Audiokabel (nicht im Lieferumfang enthalten) an die AUX-IN-Buchse an. Wenn ein externes Produkt angeschlossen wurde, müssen alle Musikwiedergabe-Funktionen dieses Produkts verwendet werden. IM_ORC330B_180530_(A)_V03_HR.indb 8 30/5/18 2:06 pm9

FEHLERBEHEBUNG Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler. Problem Mögliche Ursache Behebung Produkt funktioniert nicht

• Keine Stromversorgung

• aufgrund elektrostatischer Entladung

• Überprüfen der Stromversorgung

• Ziehen Sie den Netzstecker und stecken Sie ihn nach einiger Zeit wieder ein. Schlechte Tonqualität

• CD ist zerkratzt • CD überprüfen und eventuell eine neue einlegen. NO erscheint auf der Anzeige

• USB Speichermedium noch nicht oder nicht richtig eingesteckt

• Korrekte USB-Verbindung prüfen Kein Radioempfang

• Schlechter Radioempfang • Das Produkt an einem anderen Ort platzieren und Antenne neu ausrichten.

REINIGUNG UND PFLEGE

• WARNUNG! Stellen Sie vor der Reinigung sicher, dass das Produkt ausgeschaltet und der Netzstecker aus der Steckdose gezogen ist.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.

• Reinigen Sie das Produkt mit einem leicht angefeuchteten Tuch. Achten Sie darauf, dass während des Reinigens keine Feuchtigkeit in das Produkt gelangt.

• Benutzen Sie keine ätzenden Reinigungsmittel, Drahtbürsten, abreibenden Scheuermittel, metallischen oder scharfen Gegenstände zum Reinigen des Produktes.

• Trocknen Sie das Produkt nach dem Reinigen sorgfältig ab.

• Bewahren Sie das Produkt an einem kühlen, trockenen Platz auf, der für Kinder und Haustiere nicht zu erreichen ist. CD-PFLEGE

• Etwas Staub und kleinere Kratzer haben gewöhnlich keinen Einuss auf die Qualität einer Disk. Trotzdem sollten Disks immer vorsichtig behandelt werden.

• CDs vor Staub und Kratzern schützen.

• Nicht verwendete CDs in ihren Hüllen aufbewahren.

• Um die Original-Tonqualität aufrechtzuerhalten, die CDs gelegentlich mit einem weichen Tuch von innen nach außen abwischen (keine kreisförmigen Bewegungen). Auf keinen Fall Benzin oder andere Lösungsmittel verwenden.

TECHNISCHE DATEN Nenneingangsleistung: 230 V~, 50 Hz Nenn-Leistungsaufnahme: 12 W Batterien: 9 V , 6 x 1,5 V (Typ C / R14) (nicht im Lieferumfang enthalten) Unterstützte Formate: Audio-CD, MP3/Audio-CD, MP3 USB-Port: unterstützt bis zu 64 GB Unterstützte MP3-Bitraten: 32 kbit/s - 320 kbit/s Frequenzband: 88 bis 108 MHz (UKW)

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt [Imtron GmbH], dass der Funkanlagentyp [ORC 330-B] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://de.ok-online.com/nc/de/suche.html ENTSORGUNG Das Symbol „durchgestrichene Mülltonne” erfordert die separate Entsorgung von Elektro- und Elektronik-AltProdukten (WEEE). Elektrische und elektronische Produkte können gefährliche und umweltgefährdende Stoe enthalten. Dieses Produkt nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-AltProdukte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmüll. Benutzen Sie bitte die Rückgabe- und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. IM_ORC330B_180530_(A)_V03_HR.indb 10 30/5/18 2:06 pm11
