MD 17560 - Handstaubsauger QUIGG - Kostenlose Bedienungsanleitung

Produkttyp	Tischstaubsauger (Handstaubsauger)
Marke	Quigg
Modell	MD 17560
Abmessungen (L x B x H)	Ca. 406 x 104 x 105 mm
Stromversorgung	Li-Ion-Akku 7,4 V / 2200 mAh; Netzadapter 100-240 V ~ 50/60 Hz
Leistung	45 W
Betriebsdauer	Ca. 23 Minuten
Ladezeit	Ca. 7,5 Stunden
Fassungsvermögen Staubbehälter	0,4 L
Fassungsvermögen für Flüssigkeiten	0,15 L
Hauptfunktionen	Trocken- und Nasssauger; Fugendüse; Flüssigkeitsdüse; Wandhalterung inklusive
Pflege und Reinigung	Staubbehälter, Zyklon und Filter waschbar mit Wasser; nicht in die Spülmaschine geben
Sicherheit	Doppelte Isolierung (Schutzklasse II); Netzadapter Klasse III; nicht ohne Filter verwenden; keine brennbaren Substanzen aufsaugen
Ersatzteile und Reparierbarkeit	Netzadapter, Wandhalterung, Zyklon, Staubfilter, Düsen erhältlich; Reparatur nur durch den Kundendienst
Allgemeine Informationen	Nur für den Innenbereich; integrierter Akku nicht vom Benutzer entfernbar; Recycling am Ende der Lebensdauer

Häufig gestellte Fragen - MD 17560 QUIGG

Wie lade ich den Tischstaubsauger MD 17560 auf?

Schalten Sie das Gerät aus, stecken Sie den mitgelieferten Netzadapter in die Stromanschlussbuchse an der Unterseite des Handstaubsaugers und dann den Adapter in eine Steckdose. Die Anzeige blinkt während des Ladevorgangs rot und wird grün, sobald der Ladevorgang abgeschlossen ist. Der erste Ladevorgang sollte mindestens 24 Stunden dauern.

Kann man mit diesem Staubsauger Flüssigkeiten aufsaugen?

Ja, der Staubsauger kann kleine Mengen Flüssigkeit (z. B. verschüttete Getränke) mit der mitgelieferten Flüssigkeitsdüse aufsaugen. Nach dem Aufsaugen von Flüssigkeiten reinigen und trocknen Sie den Staubbehälter und den Filter gründlich.

Wie reinige ich den Filter und den Staubbehälter?

Drücken Sie die Entriegelungstaste, nehmen Sie den Staubbehälter ab, entfernen Sie dann den Staubfilter und den Zyklon. Spülen Sie den Staubbehälter und den Zyklon mit Wasser aus, reinigen Sie den Filter unter fließendem Wasser. Vor dem Zusammenbau vollständig trocknen lassen. Nicht in die Spülmaschine geben.

Der Staubsauger verliert an Leistung, was tun?

Überprüfen Sie, ob der Akku ausreichend geladen ist. Reinigen Sie die Fugendüse, wenn sie verstopft ist. Reinigen Sie den Staubfilter und den Zyklon. Leeren Sie den Staubbehälter, wenn er voll ist.

Wie installiere ich die Wandhalterung?

Wählen Sie einen Standort in der Nähe einer Steckdose, ohne Kabel in der Wand. Bohren Sie zwei Löcher an den markierten Stellen, setzen Sie die Dübel ein, befestigen Sie die Halterung mit den mitgelieferten Schrauben. Stecken Sie den hohlen Stecker in die Kabeldurchführung und arretieren Sie ihn mit einer Vierteldrehung.

Der Staubsauger macht ein ungewöhnliches Geräusch, was tun?

Schalten Sie das Gerät sofort aus. Überprüfen Sie, ob die Fugendüse verstopft ist. Beseitigen Sie die Verstopfung. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Welches Zubehör wird mitgeliefert?

Die Verpackung enthält: den Handstaubsauger, eine Fugendüse, eine Flüssigkeitsdüse, einen Netzadapter, ein Wandmontageset, die Bedienungsanleitung und die Garantieunterlagen.

Kann der Staubsauger während des Ladevorgangs verwendet werden?

Nein, das Gerät darf während des Betriebs nicht an den Netzadapter angeschlossen sein. Verwenden Sie es nur im Akkubetrieb.

Wie entferne ich den Akku am Ende der Lebensdauer?

Entladen Sie den Akku vollständig, schalten Sie das Gerät aus und ziehen Sie den Adapter ab. Lösen Sie die seitlichen Schrauben, öffnen Sie das Gehäuse, durchtrennen Sie die Anschlussdrähte mit einem Seitenschneider und entnehmen Sie den Akku. Entsorgen Sie ihn umweltgerecht an einer Sammelstelle.

Wie hoch sind Spannung und Leistung des Geräts?

Der Staubsauger arbeitet mit einem Li-Ion-Akku 7,4 V DC und einer Leistung von 45 W. Der mitgelieferte Netzadapter hat einen Eingang von 100-240 V~ und einen Ausgang von 9,6 V DC 300 mA.

BEDIENUNGSANLEITUNG MD 17560 QUIGG

HANDLEIDING / NOTICE D'UTILISATION / BEDIENUNGSANLEITUNG

Inhoud

13. Technische gegevens

Vermogen: 45 W

Spanning: DC 7,4 V

Ingang: DC 9,6 V —— ⊕●⊖

1. Informationen zu dieser Bedienungsanleitung 44

1.1. Zeichenerklärung 44

2. Bestimmungsgemäßer Gebrauch

3. Sicherheitshinweise 4

3.1. Sicher betreiben 48
3.2. Umgang mit Akkus ....51

4. Lieferumfang 5

5. Geräteübersicht

5.1. Zubehör....53

6. Wandhalterung montieren

7. Gerät vorbereiten

7.1. Akku aufladen ....54

8. Staubsauger verwenden

9. Reinigung und Pflege...... 56

9.1. Staubbehälter reinigen 5
9.2. Saugöffnung reinigen 5

10. Problemlösung 57

11. Entsorgung 58

11.1. Akku entfernen 58

12. Technische Daten....60

13. Konformitätsinformation 61

14. Serviceinformationen 61

15. Impressum 62

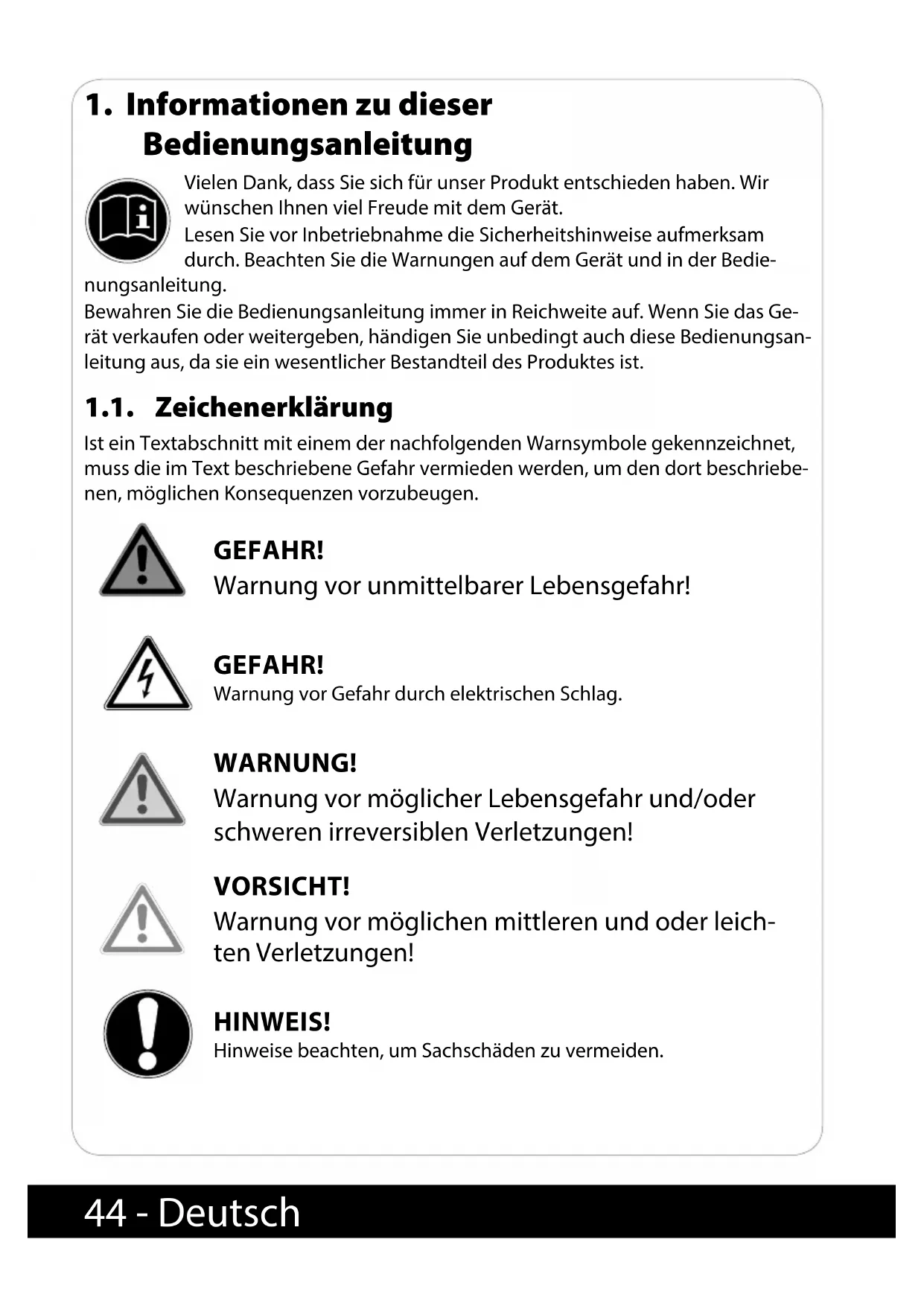

1. Informationen zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedie-

nungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklärung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

GEFAHR!

Warnung vor Gefahr durch elektrischen Schlag.

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

VORSICHT!

Warnung vor möglichen mittleren und oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschäden zu vermeiden.

Weiterführende Informationen für den Gebrauch des Gerätes.

Hinweise in der Bedienungsanleitung beachten.

- Aufzählungspunkt / Information über Ereignisse während der Bedienung

▶ Auszuführende Handlungsanweisung

Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

Schutzklasse II

Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Schutzklasse III

Elektrogeräte der Schutzklasse III sind zum Betrieb mit Sicherheitskleinspannung gebaute Elektrogeräte, die weder innere noch äußere Stromkreise haben, die mit einer anderen als der Sicherheitskleinspannung arbeiten. Die maximale Bemessungsspannung für die Sicherheitskleinspannung beträgt 42 V zwischen den Leitern und zwischen den Leitern und der Erde. Bei Drehstrom beträgt die max. Bemessungsspannung 24 V zwischen den Leitern und dem Neutralleiter. Die maximale Leerlaufspannung darf 50 V nicht übersteigen. Die Schutzkleinspannung darf nur über einen Sicherheitstransformator oder einen Umformer mit getrennten Wicklungen erfolgen.

Benutzung in Innenräumen

Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Polaritätskennzeichnung

Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers, es gibt zwei Varianten der Polarität entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).

Symbol für Gleichstrom

Symbol für Wechselstrom

2. Bestimmungsgemäßer Gebrauch

Der Staubsauger dient zum Aufsaugen von trockenen Verschmutzungen wie Staub, Krümel oder Fussel im Innenbereich bzw. im Auto. Er ist auch für das Aufsaugen von kleinen Flüssigkeitsmengen geeignet.

Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise

–in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;
-in landwirtschaftlichen Anwesen;
–von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
-in Frühstückspensionen.

Das Gerät ist nicht für den gewerblichen und industriellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.

• Verwenden Sie nur von uns gelieferte oder genehmigte Er-satz- und Zubehörteile.

• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

• Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

–Hohe Luftfeuchtigkeit oder Nässe

-Extrem hohe oder tiefe Temperaturen

–Direkte Sonneneinstrahlung

-Offenes Feuer

3. Sicherheitshinweise

▶ Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
▶ Kinder dürfen nicht mit dem Gerät spielen.
▶ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt;
- Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.

GEFAHR! Erstickungsgefahr!

Durch Einatmen oder Verschlucken von Folien oder Kleinteilen besteht Erstickungsgefahr.

▶ Halten Sie Verpackungen von Kindern fern.

3.1. Sicher betreiben

GEFAHR! Stromschlaggefahr!

Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.

▶ Verwenden Sie nur den mitgelieferten Netzadapter zum Auf- laden des Staubsaugers.
Laden Sie mit dem Netzadapter nur den Staubsauger und keine anderen Geräte, Akkus oder Batterien auf.
Das Gerät darf während des Gebrauchs nicht mit dem Netzadapter verbunden sein.
▶ Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters entsprechen.
Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen.
▶ Verwenden Sie kein Verlängerungskabel.
Der Netzadapter darf nur in trockenen Räumen verwendet werden.
▶ Verwenden Sie den Staubsauger nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.

Fassen Sie das Gerät nicht mit nassen Händen an, während Sie das Gerät laden.
▶ Vor dem ersten Gebrauch und nach jeder Benutzung das Gerät, den Netzadapter und das Verbindungskabel auf Beschädigungen überprüfen.
▶ Gerät nicht in Betrieb nehmen, wenn das Gerät, der Netzadapter oder das Kabel sichtbare Schäden aufweisen.
Ein beschädigtes Verbindungskabel kann nicht ersetzt werden. Wenn das Kabel oder der Netzadapter beschädigt sind, muss der Netzadapter verschrottet und durch einen Netzadapter des gleichen Typs ersetzt werden.
▶ Schalten Sie das Gerät vor der Reinigung aus, ziehen Sie ggf. den Netzadapter aus der Steckdose und den Gerätestecker aus dem Gerät.
▶ Tauchen Sie niemals den Staubsauger zur Reinigung in Wasser ein.
▶ Wenn Sie einen Transportschaden feststellen, wenden Sie sich umgehend an den Medion-Service.
▶ Auf keinen Fall selbständig Veränderungen am Gerät vornehmen oder versuchen, ein Geräteteil selbst zu öffnen und/oder zu reparieren.
Achten Sie darauf, dass das Verbindungskabel keine heißen Geräteteile oder andere Hitzequellen berührt.

GEFAHR! Explosionsgefahr!

Beim Aufsaugen von feuergefährlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.

Benutzen Sie das Gerät nicht in der Nähe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer oder heiße Asche auf.
▶ Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.

VORSICHT! Gesundheitsschäden!

Einatmen des Staubs beim Leeren des Staubbehälters kann Gesundheitsschäden oder Allergien auslösen.

▶ Leeren Sie den Staubbehälter im Freien direkt über einem Müllbehälter.
Leeren Sie den Staubbehälter regelmäßig.
▶ Reinigen Sie den Staubfilter regelmäßig.

VORSICHT! Verletzungsgefahr/Möglicher Sachschaden!

Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.

▶ Bringen Sie Haare und Kleidungsstücke nicht in die Nähe der Ansaugöffnung.
Benutzen Sie den Staubsauber grundsätzlich nur mit eingesetzten Filtern und Staubbehälter.
Decken Sie die Ansaug- und Ausblasöffnungen nicht ab, um eine Überhitzung des Geräts zu vermeiden.

▶ Schalten Sie den Staubsauger immer aus, bevor Sie das Zubehör wechseln, den Staubbehälter leeren oder die Filter reinigen.
▶ Verwenden Sie das Gerät nie ohne Filtereinsätze.
▶ Gerät nicht in der Nähe von Hitzquequellen, wie Backöfen, Heizkörpern etc., aufbewahren.
▶ Bei der Reinigung von Treppen besonders aufmerksam vorgehen, um einen Sturz zu vermeiden.
Keine chemischen Produkte, Gips, Steinstaub, Zement oder ähnliches aufsaugen.

3.2. Umgang mit Akkus

Das Gerät enthält einen Lithium-Ionen-Akku.

GEFAHR!

Explosionsgefahr!

Akkus können explodieren, wenn sie großer Hitze ausgesetzt werden.

▶ Werfen Sie den Akku nicht ins Feuer.
▶ Setzen Sie den Akku niemals übermäßiger Wärme wie durch Sonnenschein, Feuer, starkem Kunstlicht oder dergleichen aus!

HINWEIS!

Gefahr von Akkuschaden!

Unsachgemäßer Umgang mit dem Akku kann zur vollständigen Zerstörung des Akkus führen.

▶ Vermeiden Sie starke Stöße und Erschütterungen.
Laden Sie den Akku regelmäßig und möglichst vollständig auf. Belassen Sie den Akku nicht für längere Zeit im entlade- nen Zustand.
▶ Sollte sich der Akku nicht mehr oder nur noch teilweise aufladen lassen, wenden Sie sich an den Service.

▶ Verwenden Sie keine Ladegeräte, die in irgendeiner Weise beschädigt sind.
Zerlegen oder verformen Sie den Akku nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umgehend Ihren Arzt.
▶ Lassen Sie den Akku nicht in heißen oder kalten Orten liegen. Extreme Temperaturen beeinträchtigen das Ladevermögen des Akkus.
▶ Entsorgen Sie verbrauchte Akkus umweltgerecht (siehe Kap. Entsorgung).

4. Lieferumfang

GEFAHR! Erstickungsgefahr!

Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.

▶ Halten Sie die Verpackungsfolie von Kindern fern.

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial.
- Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

• Staubsauger
- Fugendüse
- Flüssigkeitsdüse
- Netzadapter
- Wandmontage-Set
- Bedienungsanleitung und Garantiedokumente

52 - Deutsch

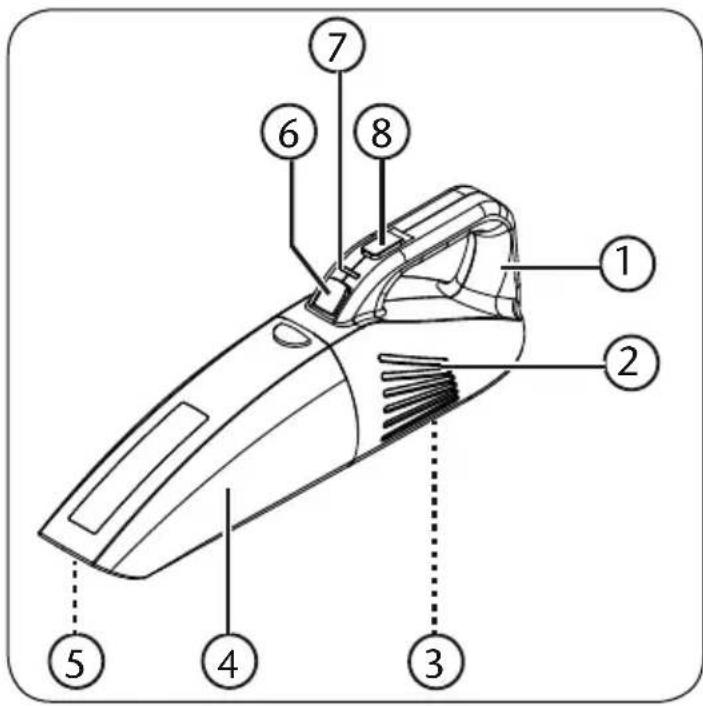

5. Geräteübersicht

1) Tragegriff
2) Motorblock mit Lüftungsschlitzen
3) Stromanschluss (nicht dargestellt)
4) Staubbehälter
5) Saugöffnung (nicht darge- stellt)
6) Entriegelungstaste
7) Betriebsleuchte
8) Ein-/Ausschalter

(Abbildung ähnlich)

5.1. Zubehör

10) Wandhalterung
11) Zykloneinsatz mit Staubfilter
12) Fugendüse
13) Düse für Flüssigkeiten

6. Wandhalterung montieren

Mit der mitgelieferten Wandhalterung haben Sie die Möglichkeit den Staubsauger an der Wand sicher aufzubewahren.

Wählen Sie einen Platz in der Nähe einer Netzsteckdose.

▶ Achten Sie auf verdeckte Elektro- oder Installationsleitungen.

Legen Sie die Wandhalterung an die Montagestelle und zeichnen Sie mit einem Stift die beiden Bohrlöcher an.

Bohren Sie an den eingezeichneten Stellen 2 passende Löcher, um die Schrauben zu befestigen.

▶ Stecken Sie die Dübel in die Bohrlöcher.

Befestigen Sie die Wandhalterung mit der Steckeraus-sparung nach oben zeigend mit den zwei mitgelieferten Schrauben an der Wand.

▶ Stecken Sie den Hohlstecker wie im Bild dargestellt in den Kabelhalter der Wandhalterung. Achten Sie dabei auf die Aussparung am Stecker und die Führungsnut am Kabelhalter.

Arretieren Sie den Stecker durch eine Vierteldrehung.

7. Gerät vorbereiten

Entfernen Sie sämtliches Verpackungsmaterial vom Gerät und Zubehör.
▶ Setzen Sie zunächst den Zykloneinsatz und den Staubfilter zusammen. Achten Sie darauf, dass die Nasen am Zykloneinsatz in die Aussparung am Staubfilter passen.
▶ Setzen Sie den Zykloneinsatz mit Staubfilter passgenau in den Staubbehälter ein, damit die Dichtung des Staubfilters den Staubbehälter abschließt.
Setzen Sie den Staubbehälter auf den Motorblock auf, indem Sie ihn zunächst auf die Rastnase unten am Motorblock aufsetzen und dann zuklappen, bis die Entriegelungstaste hörbar einrastet.

7.1. Akku aufl aden

Mit dem mitgelieferten Netzadapter können Sie Ihren Staubsauger aufladen; dazu beachten Sie die folgenden Schritte:

Schalten Sie das Gerät aus, bevor Sie das Gerät aufladen (Ein-/Ausschalter auf Position 0).

Das Gerät kann während des Ladevorgangs nicht betrieben werden.

▶ Schließen Sie das Netzteil an den Stromanschluss an der Unterseite des Staubsaugers an.
▶ Verbinden Sie den Netzstecker mit der Steckdose.

Das Gerät wird aufgeladen und die Betriebsleuchte blinkt rot. Ist der Akku aufgeladen, leuchtet die Betriebsleuchte grün.

Nach dem Aufladen ziehen Sie den Stecker des Netzteils wieder aus der Steckdose und entfernen Sie den Hohlstecker aus dem Gerät.

Laden Sie vor der ersten Verwendung des Staubsaugers den Akku für mindestens 24 Stunden auf.

Laden Sie immer dann den Akku auf, wenn die Saugleistung deutlich nachlässt und die Betriebsleuchte grün blinkt.

7.1.1. Aufladen in der Wandhalterung

Wenn Sie den Staubsauger in der Wandhalterung aufladen möchten, gehen Sie wie folgt vor:

Die Wandhalterung und das Netzkabel sind wie beschrieben montiert.

▶ Schließen Sie das Netzteil zum Aufladen des Akkus an eine Steckdose an.
Fassen Sie den Staubsauger am Haltegriff an stecken Sie ihn mit dem Staubbehälter nach oben zeigend auf die Wandhalterung.

Wenn die Betriebsleuchte rot blinkt, ist der Staubsauger richtig eingehängt und der Akku wird aufgeladen. Ist der Akku aufgeladen, leuchtet die Betriebsleuchte grün.

Nach dem Aufladen bzw. bei Nichtgebrauch ziehen Sie den Stecker des Netzteils wieder aus der Steckdose.

8. Staubsauger verwenden

▶ Stellen Sie sicher, dass das Filtergehäuse und der Staubfilter passgenau im Staubbehälter eingesetzt sind und der Staubbehälter am Motorblock fest sitzt.

▶ Setzen Sie den geeigneten Saugaufsatz auf:
-Fugendüse zum Saugen von schwer zugänglichen Stellen
- Flüssigkeitsdüse zum Aufsaugen von kleinen Flüssigkeitsmengen (wie z.B. verschüttete Getränke o.ä.).

Halten Sie nach dem Aufsaugen von Flüssigkeit die Saugöffnung des Gerätes nach unten, um das Eindringen von Flüssigkeit in den Motorblock zu vermeiden.

▶ Schalten Sie den Staubsauger ein, indem Sie den Ein-/Ausschalter in Position I bringen.

Reinigen Sie den Staubbehälter und Filter aus hygienischen Gründen sofort, nachdem Sie Flüssigkeiten aufgesaugt haben. Lassen Sie die Teile vor dem nächsten Gebrauch vollständig trocknen.

▶ Schalten Sie den Staubsauger aus, indem Sie den Ein-/Ausschalter in Position 0 bringen.

9. Reinigung und Pfl ege

GEFAHR! Stromschlaggefahr!

Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.

▶ Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzadapter aus der Steckdose und den Gerätestecker aus dem Gerät.

Leeren Sie den Staubbehälter, reinigen Sie den Staubfilter und den Zykloneinsatz idealerweise nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.

- Verwenden Sie zum Reinigen der Geräteoberfläche und des Zubehörs keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche mit einem angefeuchteten Tuch ab.

9.1.Staubbehälterreinigen

Wir empfehlen nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führen Sie die folgenden Schritte aus:

Das Gerät ist ausgeschaltet.

Drücken Sie auf die Entriegelungstaste oberhalb des Haltegriffs.
Entfernen Sie den Staubbehälter vom Motorsockel.
Entfernen Sie den Staubfilter, indem Sie an der geriffelten Lasche ziehen.
Entfernen Sie den Zykloneinsatz, indem Sie in seine Öffnung fassen und ihn herausziehen.
Leeren Sie den Staubbehälter über einem Mülleimer.

Spülen Sie den Staubbehälter und den Zyklonfilter mit Wasser aus und reinigen Sie den Staubfilter regelmäßig unter fließendem Wasser. Eine Reinigung mit Wasser ist nicht jedes Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine!

Wenn Staubbehälter, Zykloneinsatz und Filter wieder trocken sind, setzen Sie das Filtergehäuse und den Zykloneinsatz mit Staubfilter passgenau in den Staubbehälter ein, damit die Dichtung des Filters den Staubbehälter abschließt.
▶ Setzen Sie den Staubbehälter auf den Motorblock auf, indem Sie ihn zunächst auf die Rastnase unten am Motorblock aufsetzen und dann zuklappen, bis die Entriegelungstaste hörbar einrastet.

HINWEIS!

Möglicher Geräteschaden!

Bei falsch eingesetzen Filtern kann das Gerät Schaden nehmen.

▶ Stellen Sie vor Inbetriebnahme sicher, dass der Staubfilter des Staubbehälters richtig eingesetzt ist.

9.2. Saugöff nung reinigen

Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden.

▶ Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung.

10. Problemlösung

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Problem Behebung
Der Staubsauger funktioniert nicht	▸ Akku nicht ausreichend aufgeladen
Die Saugkraft ist abgeschwächt	▸ Saugdüse ist verstopft. Gerät ausschalten. Verstopfung entfernen.▸ Staubfilter/Zykloneinsatz ist verunreinigt. Staubfilter/Zykloneinsatz reinigen.▸ Staubbehälter ist voll und muss entleert werden.
Problem Behebung
Der Staubsauger macht während des Betriebs ungewöhnliche Geräusche	Schalten Sie den Staubsauger sofort aus. Saugdüse ist verstopft. Verstopfung entfernen.

▶ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile. Kontaktieren Sie unser Service Center.

11. Entsorgung

Entfernen Sie vor der Entsorgung des Geräts den verbauten Akku.

11.1. Akku entfernen

VORSICHT! Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Akku kann den Akku beschädigen und somit zu Verletzungen durch auslaufende Batterieflüssigkeit führen.

Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
- Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Nehmen Sie den Akku nur zur Entsorgung des Staubsaugers heraus. Vergewissern Sie sich, dass der Akku beim Herausnehmen vollständig entladen ist.
▶ Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzstecker aus der Steckdose und den Gerätestecker aus dem Gerät.
Lassen Sie den Staubsauger bis zum vollständigen Stillstand laufen, um den Akku vollständig zu entladen.

Lösen Sie die Schrauben an der Seite des Geräts und öffnen Sie das Gehäuse.
Trennen Sie mit einem Seitenschneider die Verbindungsdrähte des Akkus und entnehmen Sie den Akku.
Entsorgen Sie den Akku umweltgerecht (siehe unten).

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschönend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Akkus

Das Gerät ist mit einem integrierten Lithium-Hochleistungsakku ausgestattet. Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Entfernen Sie vor der Entsorgung des Gerät den Akku wie oben beschrieben.

Verbrauchte Batterien gehören nicht in den Hausmüll. Akkus müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batteriever-treibenden Handel sowie bei kommunalen Sammelstellen entsprechen-de Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtli-cher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.

12. Technische Daten

Leistung: 45 W

Spannung: DC 7,4 V

Eingang: DC 9,6 V —— ⊕●—

Schutzklasse: III

Netzadapter

Modell: ICY0960-0300

Hersteller: Xiamen Innov Electronics Tech CO, Ltd, China

Eingang: 100–240 V\~50-60 Hz, 0,3 A max.

Ausgang: DC 9,6 V = 300 mA

Schutzklasse: II

Integrierter Akku

Typ: Li-Ion, DC 7,4 V 2200 mAh

Ladezeit: ca. 7,5 Stunden

Betriebsdauer: ca. 23 min

Staubkapazität: 0,4 l

Flüssigkeitskapazität: 0,15 l

Abmessung: ca. 406 x 104 x 105 mm

13. Konformitätsinformation

Hiermit erklärt die Medion AG, dass das Produkt MD 17560 mit den folgenden europäischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
- Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.

14. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

- In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.

Sie finden unsere Service Community unter http://community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
• Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Öffnungszeiten Rufnummer (Belgien
Mo. - Fr.: 09:00 - 19:00	022006198
	Rufnummer (Luxemburg)
	34 - 20 808 664

Serviceadresse

MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

15. Impressum

Copyright © 2018

Stand: 10.10.2018

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.

© Copyright

Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

AA 15/19 C

Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtes ist ohne Zustimmung der Medion AG unzulässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfi Imungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
