BEDIENUNGSANLEITUNG CBT92403X CANDY

DEUTSCH(DE)----SEITE 024

NEDERLANDS(NL)----PAGE 035

Cooker Hood Instruction Manual

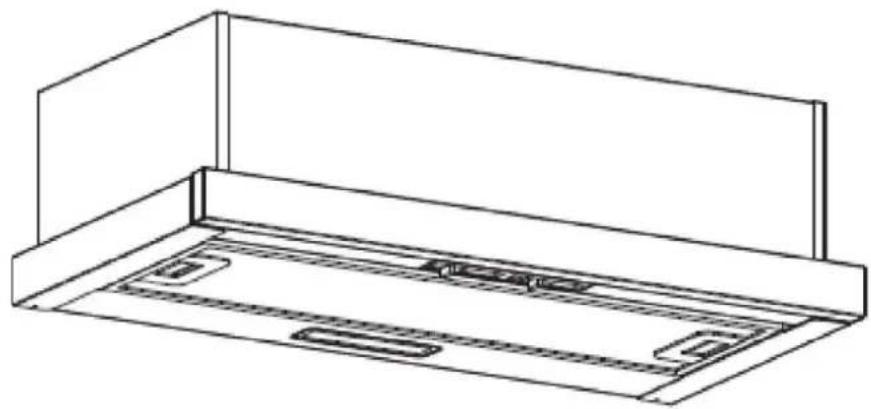

Dunstabzugshaube Bedienungshandbuch

1. Sicherheitshinweise
   2....Installation
   3....Inbetriebnahme der Abzugshaube
   4....Fehlerbehebung
2. Wartung und Reinigung
   6...... Umweltschutz

SICHERHEITSHINWEISE

Dieses Handbuch beschreibt die ordnungsgemäße Installation und Verwendung der

Dunstabzugshaube. Lesen Sie sich die Bedienungsanleitung daher sorgfältig durch, auch wenn

Sie das Produkt bereits kennen. Heben Sie das Handbuch auch für zukünftige

Nachschlagezwecke gut auf.

Diese Hinweise werden auch in einem Alternativformat, z. B. auf einer Website oder auf

Verbraucheranfrage auf einer DVD bereitgestellt.

Was Sie auf keinen Fall tun sollten:

• Abzugshaube nicht ohne Fettfilter oder mit extrem fettigen Filtern laufen lassen!
• Nicht über einem Herd mit hochgelagertem Grill aufhängen.
• Bratpfannen mit heißem Fett nicht unbeaufsichtigt lassen, da sich überhitzte Fette oder Öle entzünden können.
• Kein offenes Feuer unter der Abzugshaube entzünden.

● Die Abzugshaube außer Betrieb nehmen, wenn sie beschädigt ist.
- Keine Gerichte unter der Abzugshaube flambieren.
- VORSICHT: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochen heiß werden.
- Halten Sie den Mindestabstand zwischen dem Kochfeld und dem Unterteil der Dunstabzugshaube ein. (Wird die Abzugshaube über einem Gasherd angebracht, sollte der Abstand mindestens 65 cm betragen.)
● Die Abluft darf nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheizung verwendet wird.

Was Sie immer tun sollten:

• Wichtig! Das Gerät vor der Installation und Wartung (z. B. Austausch einer Leuchte) immer von der Stromversorgung trennen.
  ● Die Abzugshaube muss gemäß der Installationsanleitung aufgehängt und alle Maße müssen eingehalten werden.
• Sämtliche Installationsarbeiten müssen durch einen Fachmann oder qualifizierten Elektriker vorgenommen werden.

- Verpackungsmaterial ordentlich entsorgen. Für Kinder kann es eine Gefahrenquelle darstellen.

- Bei der Installation und Reinigung auf scharfe Kanten im Inneren der Abzugshaube achten.

- Wird die Abzugshaube über einem Gasherd angebracht, muss der Mindestabstand zwischen dem Kochfeld und dem Unterteil der Abzugshaube wie folgt sein:

Gasherd:	75 cm
Elektroherd:	65 cm
Mit Kohle oder Öl befeuerte Herde:	75 cm

- Sicherstellen, dass der Abluftkanal nicht spitzer als 90 Grad gebogen ist, da dies die Effizienz der Dunstabzugshaube beeinträchtigen würde.

- Warnung: Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen.

- Warnung: Vor dem Zugriff auf Anschlussklemmen müssen alle Versorgungsstromkreise abgeschaltet werden.

Was Sie immer tun sollten:

• Töpfe und Pfannen beim Kochen auf einem Gasherd immer mit einem Deckel schließen.
• Ist die Abzugshaube eingeschaltet, wird die Raumluft abgesaugt. Achten Sie darauf, dass für eine ausreichende Belüftung gesorgt ist. Die Abzugshaube saugt Gerüche ab, aber keinen Wasserdampf.
  ● Die Abzugshaube ist ausschließlich für den Hausgebrauch bestimmt.

• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen und pflegen.

- Warnung: Vor dem Zugriff auf Anschlussklemmen müssen alle Versorgungsstromkreise abgeschaltet werden.

Was Sie immer tun sollten:

• Vorsicht: Das Gerät und dessen zugängliche Teile können während des Betriebs sehr heiß werden. Das Berühren dieser Teile vermeiden. Kinder unter acht Jahren sind vom Gerät fernzuhalten, es sei denn, sie werden permanent beaufsichtigt.
• Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen.
• Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird.
• Halten Sie die vor Ort geltenden Abluftvorschriften ein.
• Das Gerät regelmäßig entsprechend der Anweisungen im Kapitel „WARTUNG“ reinigen.
• Aus Sicherheitsgründen für die Montage nur Schrauben in der Größe verwenden, die in diesem Handbuch empfohlen wird.
• Die im Abschnitt „Wartung und Reinigung“ des Bedienungshandbuchs angegebenen Anweisungen zur Reinigung und deren Häufigkeit unbedingt einhalten.
• Kinder dürfen das Gerät nur unter Aufsicht reinigen und pflegen.
• Wird die Abzugshaube zusammen mit Geräten betrieben, die nicht durch Strom, sondern durch andere Energiequellen versorgt werden, darf der Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht übersteigen.
  ● WARNUNG: Feuergefahr: Keine Gegenstände auf Kochfeldern ablegen.
• Keinen Dampfreiniger verwenden.
• NIEMALS Feuer mit Wasser löschen! Stattdessen das Gerät ausschalten und die Flammen abdecken, z. B. mit einem Deckel oder einer Löschdecke.

INSTALLATION (ABLUFT NACH DRAUSSEN)

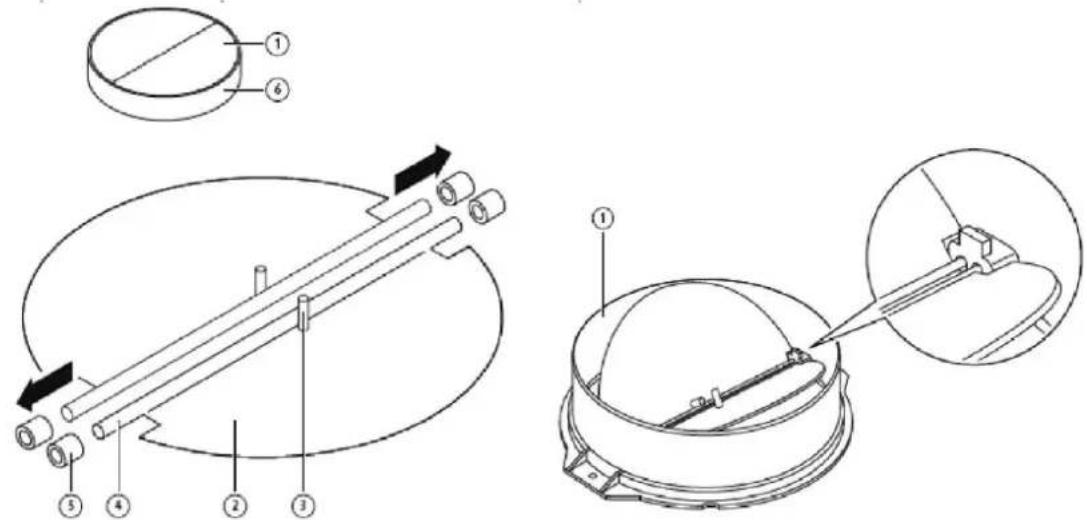

MONTAGE DER V-KLAPPE (Optional)

Wenn die V-Klappe „1“ nicht an der Abzugshaube montiert ist, montieren Sie die Hälften am Korpus. Die Abbildungen dienen lediglich der Veranschaulichung der Montage einer V-Klappe. Der Auslass kann je nach Modell und Konfiguration variieren.

Vorgehensweise für die Montage der V-Klappe 1:

• Montieren Sie die beiden Teile „2“ am Korpus „6“.
• Der Stift „3“ muss nach oben zeigen.
  • Die Achse „4“ wird in die Öffnungen „5“ am Korpus eingeführt.
• Wiederholen Sie die Schritte für die zweite Hälfte

Wenn Sie einen Abzug nach außen haben, kann Ihre Dunstabzugshaube wie unten abgebildet mit einem Abzugskanal (Emaille, Aluminium, flexibles Rohr oder nicht brennbares Material mit einem Innendurchmesser von 150 mm) angeschlossen werden.

1. Schalten Sie vor der Installation das Gerät aus und ziehen Sie den Netzstecker.

1. Die Abzugshaube sollte für eine optimale Leistung 65-75 cm über der Kochfläche aufgehängt werden. Siehe Abb. 1

65 cm 75 cm

Abb. 1

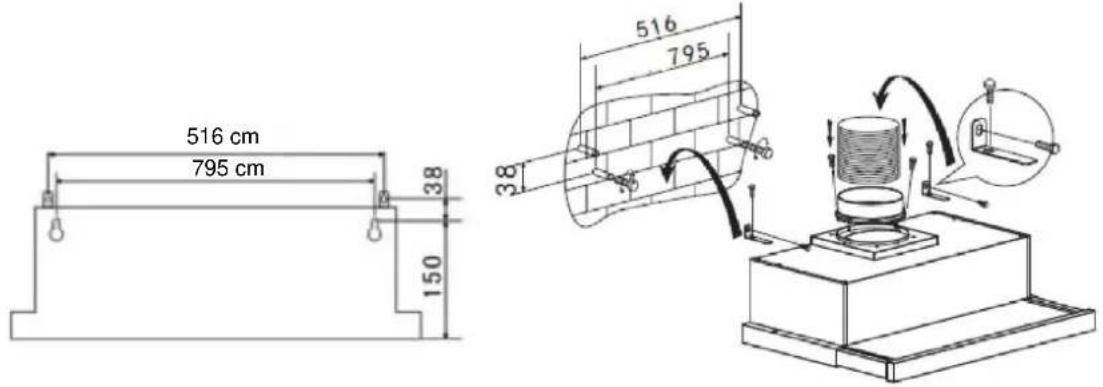

1. Für die Montage an der Wand bohren Sie vier Löcher mit 8 mm Durchmesser an einer geeigneten Stelle, die dem Lochmittenabstand auf der Rückseite der Dunstabzugshaube entspricht. Siehe Abb. unten.

516 cm 795 cm 38 150 516 795 38 10

1. Stecken Sie die Dübel in die Bohrlöcher.
2. Stecken Sie die Schrauben in die Dübel und ziehen Sie sie fest.
3. Hängen Sie die Abzugshaube an die befestigten Schrauben.

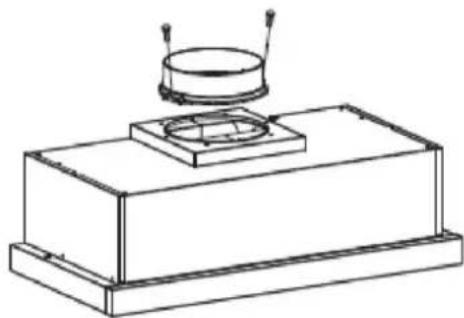

4. Bringen Sie das Einwegventil an der Dunstabzugshaube an. Legen Sie das Verlängerungsrohr auf das Ventil. Führen Sie das Verlängerungsrohr zur Wandöffnung.

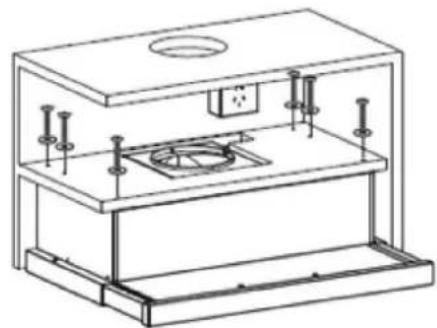

1. Bohren Sie sechs Löcher mit 4 mm Durchmesser in die Unterseite des Hängeschranks.

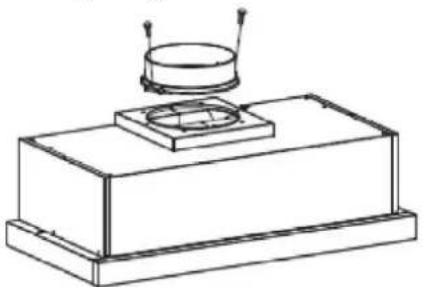

2. Setzen Sie das Rückschlagventil auf den Luftauslass der Dunstabzugshaube, montieren Sie dann die Dunstabzugshaube mit den beiliegenden 4 M4-Schrauben und Unterlegscheiben an der Unterseite des Schranks.

1. Bringen Sie unten an der Haube die Zierleiste an, um den Spalt zwischen Haubenrückseite und Schrank zu schließen.
2. Legen Sie das Verlängerungsrohr auf das Ventil. Führen Sie das Verlängerungsrohr zur Wandöffnung.

516 60 194 210 67 210 55 50

Aus Sicherheitsgründen für die Montage nur Schrauben in der Größe verwenden, die in diesem Handbuch empfohlen wird.
Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen.

Inbetriebnahme der Abzugshaube

Wechselschalter

O I

①

O I II III

1. Lampe – Licht ein-/ausschalten

„O“ – Licht ausschalten

„I“ – Licht einschalten

Strom – Auszug herausziehen: einschalten; Auszug einschieben: ausschalten.

1. Geschwindigkeit – Geschwindigkeitsauswahl passend zum Garvorgang

„O“ – Motor ausschalten

Niedrig (I) – schonendes Braten/Kochen

Mittel (II) – Braten, Garen im Wok, starkes Kochen

Hoch (III) – Grillen, intensives Braten und Garen im Wok

Strom – Auszug herausziehen: einschalten; Auszug einschieben: ausschalten.

FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Lösung
Licht an, aber Motor läuft nicht.	Ventilator ist ausgeschaltet.	Lüftergeschwindigkeit auswählen.
	Lüfterschalter defekt.	Kundendienstzentrum kontaktieren.
	Motor läuft nicht.	Kundendienstzentrum kontaktieren.
Licht und Motor funktionieren nicht.	Stromsicherung ist durchgebrannt.	Sicherungen wieder einschalten/austauschen.
	Stromkabel ist lose oder nicht angeschlossen.	Kabel wieder in die Steckdose stecken. Stromversorgung einschalten.
Es tritt Öl aus.	Rückschlagventil und Auslass sind nicht dicht.	Rückschlagventil abnehmen und mit Dichtmaterial abdichten.
	Verbindung zwischen Abzug und Abzugshaube ist undicht.	Abzug abnehmen und abdichten.
Licht funktioniert nicht.	Defekte/fehlerhafte Leuchten	Leuchten gemäß dieser Anweisung austauschen.
Absaugen nicht stark genug.	Abstand zwischen Abzugshaube und Kochfeld ist zu groß.	Abzugshaube erneut mit dem richtigen Abstand anbringen.
Abzugshaube hängt herunter.	Befestigungsschraube ist nicht fest.	Schraube anziehen, sodass die Abzugshaube wieder gerade hängt.

HINWEIS:

Alle elektrischen Reparaturen dieses Geräts müssen der geltenden regionalen und bundesweiten Gesetzgebung (VDE-Vorschriften) entsprechen. Wenn Sie Zweifel haben, kontaktieren Sie den Kundendienst, bevor Sie die vorstehenden Maßnahmen durchführe Das Gerät ist immer zuerst von der Stromversorgung zu trennen, bevor das Gehäuse geöffnet wird.

WARTUNG UND REINIGUNG

Vorsicht:

- Vor der Wartung oder Reinigung die Abzugshaube von der Stromversorgung trennen. Überprüfen Sie, ob die Abzugshaube ausgeschaltet ist und ob der Stecker aus der Steckdose gezogen ist.

- Da die äußeren Oberflächen empfindlich für Kratzer sind, befolgen Sie diese Reinigungshinweise für ein optimales Ergebnis ohne Beschädigungen.

ALLGEMEINES

Die Reinigung und Wartung sollte erfolgen, wenn das Gerät abgekühlt ist. Vermeiden Sie die Verwendung alkali- oder säurehaltiger Reinigungsmittel (Zitronensaft, Essig usw.), da diese die Oberfläche angreifen.

EDELSTAHL

Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden. Wischen Sie sie mit einem weichen Tuch trocken. Es kann ein spezieller Edelstahlreiniger verwendet werden.

HINWEIS:

Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.

OBERFLÄCHE DES BEDIENFELDS

Das eingelassene Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Das saubere Tuch vor dem Reinigen gut ausdrücken. Restliche Feuchtigkeit mit einem weichen trockenen Tuch abreiben.

Wichtig

Verwenden Sie neutrale Reinigungsmittel und keine aggressiven Chemikalien oder Scheuermittel, da diese das Aussehen des Geräts verändern und Aufdrucke entfernen können. Außerdem verfällt dadurch die Garantie des Herstellers.

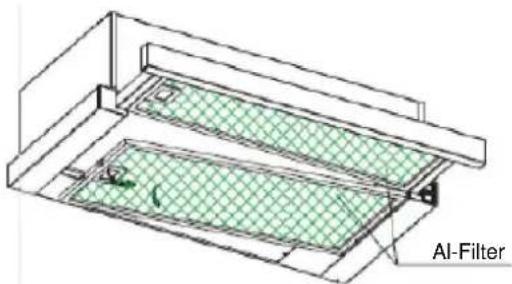

FETTFILTER

Die Netzfilter können von Hand gereinigt werden. Filter in Wasser mit fettlösendem Reiniger eintauche und zirka drei Minuten lang wirken lassen. Dann vorsichtig mit einer weichen Bürste abbürsten. Nicht zu viel Druck ausüben, da dies die Filter beschädigen kann. (An der Luft, nicht in direktem Sonnenlicht, trocknen lassen.)

AI-Filter

Die Filter sollten getrennt von anderen Küchenutensilien gereinigt werden. Eine Verwendung von Klarspüler wird nicht empfohlen.

EINSETZEN DER FETTFILTER

• So setzen Sie die Filter in vier Schritten ein.
• Setzen Sie die Filter in die Schlitze an der Rückseite der Abzugshaube ein.
• Drücken Sie auf den Knopf am Filtergriff.
• Lassen Sie den Griff los, sobald sich der Filter in der richtigen Position befindet.
• Setzen Sie alle Filter auf diese Weise ein.

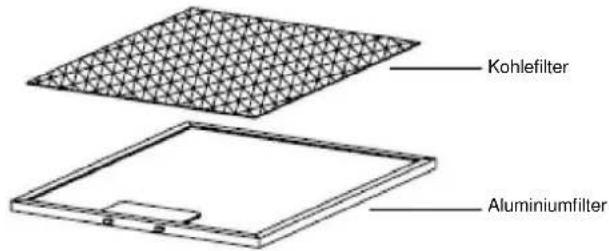

KOHLEFILTER

Aktivkohlefilter schließen unangenehme Gerüche ein. Normalerweise sollte ein Aktivkohlefilter entsprechend der Kochgewohnheiten alle drei bis sechs Monate gewechselt werden. Den Aktivkohlefilter wie folgt einsetzen.

1. Den Kohlefilter auf die Rückseite des Aluminiumfilters legen.
2. Den Kohlefilter mit zwei Stahldrähten am Rahmen des Aluminiumfilters befestigen. Die Drähte müssen gebogen werden, um sie auf der anderen Seite des Rahmens zu befestigen.
3. Prüfen, ob die Stahldrähte den Kohlefilter auch wirklich richtig am Aluminiumfilter halten.

Kohlefilter Aluminiumfilter

• Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verursachen.
• Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.

AUSTAUSCH DER LAMPE

Wichtig:

Die Lampe muss durch den Hersteller, seinen Kundendienstmitarbeiter oder ähnlich qualifizierte Fachleute ausgetauscht werden.
✿ Gerät immer von der Stromversorgung trennen, bevor Reinigungs-, Wartungs- oder Reparaturarbeiten am Gerät durchgeführt werden. Die Lampe vor der Herausnahme vollständig abkühlen lassen, bevor Sie sie anfassen.
Die Lampe mit einem Tuch oder mit Handschuhen wechseln, damit kein Schweiß damit in Berührung kommt. Dies kann die Lebensdauer der Lampe verkürzen.

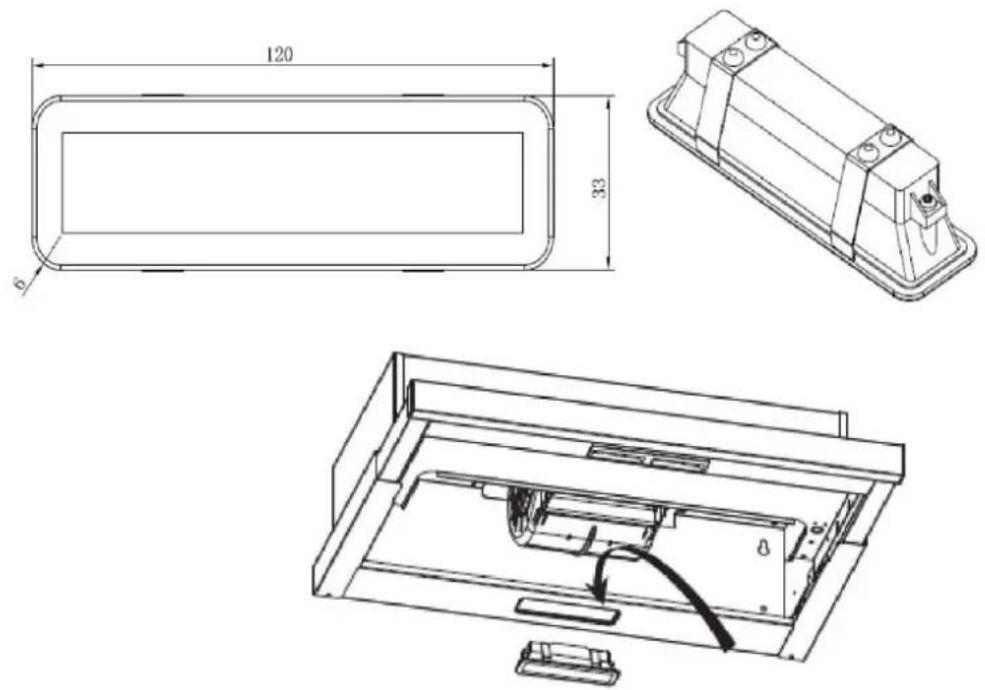

So tauschen Sie die Lampe aus

Drehen Sie die zwei Blechschrauben (ST4*8MM) aus der Beleuchtungsabdeckung heraus und nehmen Sie die Abdeckung ab. Öffnen Sie den Klemmenkasten, der mit dem Kabel verbunden ist, trennen Sie den Kabelstecker ab und tauschen Sie die Lampe aus.

• ILCOS D-Code für diese Lampe: DBS-2/65-H-120/33
- LED-Module – rechteckige Lampe
- Max. Wattzahl: 1X2 W
- Spannungsbereich: AC 220-240V
- Abmessungen:

UMWELTSCHUTZ:

Dieses Produkt ist mit diesem Symbol gekennzeichnet, was bedeutet, dass es nicht mit gewöhnlichem Haushaltsabfall entsorgt werden darf. Stattdessen muss es im Einklang mit der EU-Richtlinie 2012/19/EU über eine Sammelstelle für Elektroabfall entsorgt werden. Es wird dann recycelt oder auseinandergeba um die Schäden so gering wie möglich zu halten, die elektrische Geräte beding durch enthaltene Schadstoffe normalerweise für Umwelt und menschliche Gesundheit bedeuten. Weitere Informationen erhalten Sie bei Ihrer örtlichen oder regionalen Behörde.

HINWEIS:

Im Folgenden wird erläutert, wie die Umwelt durch den Kochvorgang möglichst wenig belastet wird (z. B. Energieverbrauch).

(1) Die Abzugshaube an einem gut belüfteten Ort installieren.
(2) Abzugshaube regelmäßig reinigen, sodass die Lüftung nicht blockiert wird.
(3) Das Licht an der Abzugshaube nach dem Kochen immer ausschalten.
(4) Abzugshaube nach dem Kochen immer ausschalten.

INFORMATIONEN FÜR EINE DEMONTAGE

Das Gerät nur wie in der Benutzeranleitung beschrieben öffnen oder aufschrauben. Das Gerät darf vom Benutzer nicht in seine Einzelteile zerlegt werden. Am Ende seiner Lebensdauer das Gerät nicht mit dem Hausmüll entsorgen. Informieren Sie sich bei der örtlichen Behörde oder beim Abfallentsorger, wie Ihr Gerät entsorgt werden muss.
