BEDIENUNGSANLEITUNG WTV 502 MIELE

Wasch-Trocken- Verbindungsbausatz 501 / 502

Produktgruppe 19 Umbau- und Montageanweisung 1 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 2 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 3 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 4 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 5 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 6 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 7 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 8 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 9 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 10 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppe 19 Umbau- und Montageanweisung 11 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.de Benötigte Teile

Anzahl M.-Nr. Benennung

Wasch-Trocken-Verbindungsbausatz WTV 501 für Trockner mit gerade und schräger Blende (Abb. 1)

Wasch-Trocken-Verbindungsbausatz WTV 502 für Trockner mit gewölbter Blende (Abb. 1) Montageanweisung

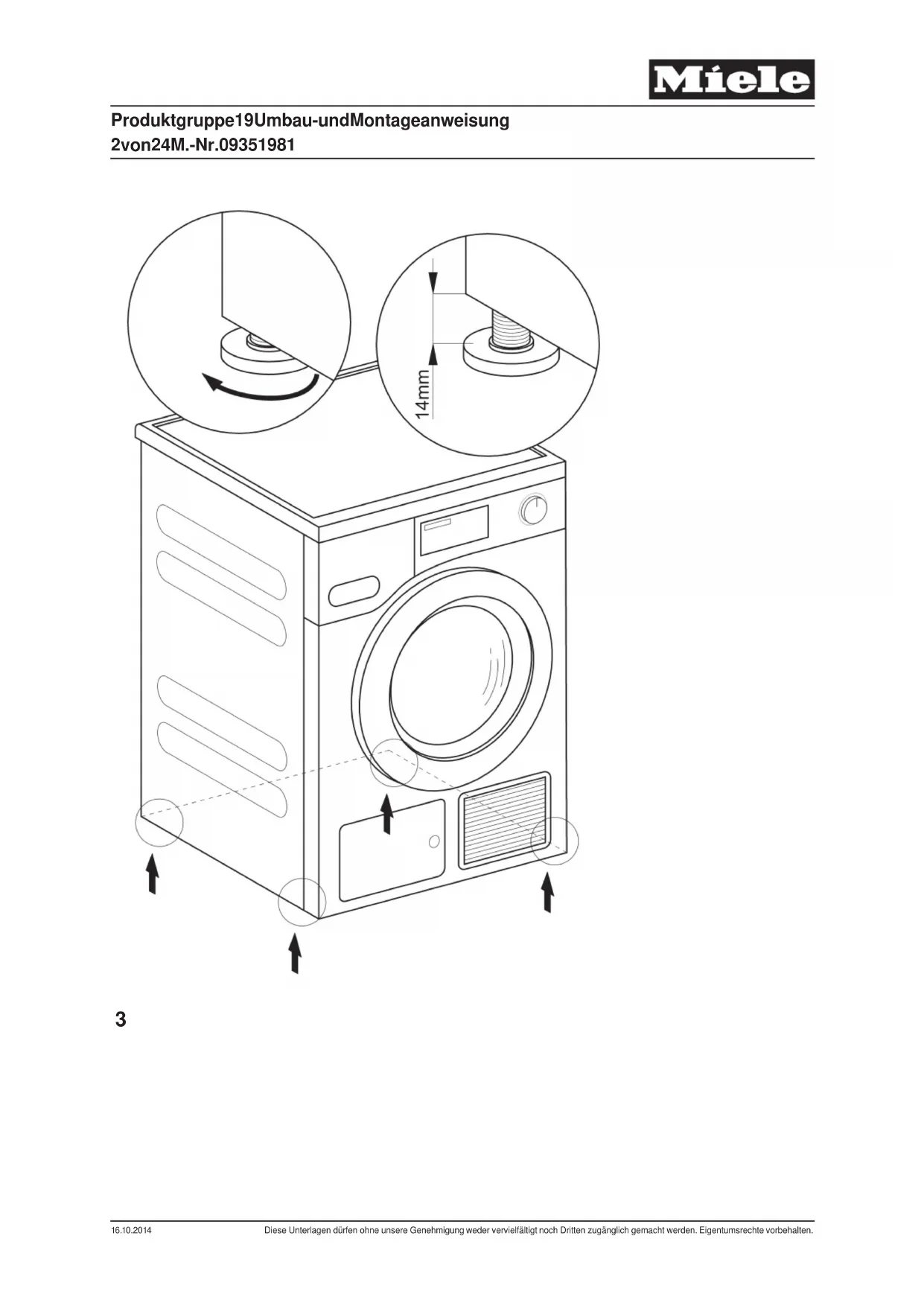

Achtung! Wärmepumpentrockner so transportieren, wie in Abb. 2 dargestellt. Wenn der Trockner entgegen dieser Beschreibung transportiert wurde, den Trockner erst nach 1 Stunde Stillstandzeit wieder elektrisch anschließen. Sonst kann die Wärmepumpe Schaden nehmen. A Trocknerfüße herausdrehen und einstellen (Abb. 3). A Bei Waschautomaten mit schräger Blende: 2 Plättchen herausbrechen und auf den Rahmen stecken (Abb. 4, Pos. A, Pos. B). A Bei Waschautomaten mit gerader Blende: 3 Plättchen herausbrechen und auf den Rahmen stecken (Abb. 5, Pos. A , Pos. B, Pos. C). A Bei Waschautomaten mit gewölbter Blende: alle Plättchen am Platz lassen (Abb. 6) A Dichtringe aufkleben (Abb. 7). A Rahmen umdrehen und mittig auf den Waschautomaten legen (Abb. 8). A Bei Waschautomaten mit schräger Blende: Rahmen nach vorne ziehen, bis die aufgesteckten Plättchen an die innere Deckelkante stoßen (Abb. 9). A Bei Waschautomaten mit gerader Blende: Rahmen nach vorne ziehen, bis die aufgesteckten Plättchen an die innere Deckelkante stoßen (Abb. 10). A Bei Waschautomaten mit gewölbter Blende: Rahmen langsam nach vorne ziehen, bis die Auflagerippen auf der Rahmenunterseite an die innere Deckelkante stoßen (Abb. 11) A Rahmen vorsichtig mit einem Handschraubendreher auf dem Waschautomaten-Deckel festschrauben. Die Schrauben dabei nicht überdrehen. (Abb. 12) A Trockner auf den Rahmen stellen und in die Aufnahmen schieben (Abb. 13 und Abb. 14). A Sicherungen befestigen (Abb. 15). A Blende aufstecken (Abb. 16).

Gefahr! Stromschlaggefahr, Gefahr von Geräteschäden nach der Demontage: Wenn der WTV demontiert wird, ist der Deckel des Waschautomaten durch die verbleibenden Löcher nicht ausreichend dicht. Der Waschautomat kann nicht mehr sicher betrieben werden. Bevor der Waschautomat wieder ohne den WTV betrieben wird, die Dichtigkeit des Deckels durch eine der folgenden Maßnahmen sicherstellen:

• Die Löcher im Deckel mit Silikon verschließen, oder

• einen neuen Deckel auf den Waschautomaten montieren. (Deckel ist beim Miele Fachhandel erhältlich.) Stromschlaggefahr bei der Deckelmontage: Die Demontage / Montage des Deckels darf nur von einer Elektro-Fachkraft unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden. Vor Wartungs- und Instandsetzungsarbeiten das Gerät von der elektrischen Versorgung trennen.

Produktgruppe 19 Umbau- und Montageanweisung 12 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.en Parts required

Nombre Mat.-Nr. Désignation

Antal M.-Nr. Betegnelse

Produktgruppe 19 Umbau- und Montageanweisung 24 von 24 M.-Nr. 09351981 16.10.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.
