6004W - Dunstabzugshaube PKM - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube mit Abluft- und Umluftbetrieb
Marke / Modell	PKM / 6004W
Abmessungen (H x B x T)	45,0 - 83,0 x 60,0 x 45,0 cm
Nettogewicht / Bruttogewicht	7,5 kg / 9,0 kg
Einbaubreite	60,0 cm
Material	Edelstahl
Stromversorgung	220-240 V ~ 50 Hz
Anschlussleistung	107,0 W
Energieeffizienzklasse	C
Jährlicher Energieverbrauch	51,0 kWh/a
Luftförderung (min / max)	221 / 365 m³/h
Maximale Luftförderung (Qmax)	379 m³/h
Schallleistungspegel (min / max)	60 / 69 dB
Integrierte Beleuchtung	1 x 2,0 W LED, Klasse A
Fettfilter	2 spülmaschinengeeignete Aluminiumfilter
Aktivkohlefilter (optional)	2 x CF 150, alle 3-6 Monate wechseln
Bedienung	5 Drucktasten (Aus, 3 Stufen, Licht)
Mindestabstand zum Kochfeld	65 cm (Glaskeramik) / 75 cm (Gas) / 85 cm (Kohle, Öl, Holz)
Durchmesser Abluftrohr	120 / 150 mm
Betriebsumgebungstemperatur	Nur Innenräume
Wartung	Monatliche Reinigung des Fettfilters; LED-Lampe wechseln; Aktivkohlefilter ersetzen, falls verwendet
Reparierbarkeit	Fachkraft hinzuziehen; keine Eigenreparatur
Mitgeliefertes Zubehör	Teleskopkamin, Abluftschlauch, Montagematerial, Bedienungsanleitung
Garantie	Beim Händler erfragen

Häufig gestellte Fragen - 6004W PKM

Was tun, wenn die Haube nicht einschaltet?

Überprüfen Sie, ob der Netzstecker korrekt in eine 220-240 V / 50 Hz Steckdose eingesteckt ist. Kontrollieren Sie die Sicherung oder den Leitungsschutzschalter. Ist das Netzkabel beschädigt, lassen Sie es von einer qualifizierten Fachkraft ersetzen.

Wie reinige ich den Fettfilter?

Die Aluminium-Fettfilter werden einmal im Monat per Hand oder in der Spülmaschine bei 30 °C gereinigt. Verwenden Sie keine scheuernden, alkalischen (pH > 7) oder alkoholhaltigen Reinigungsmittel. Trocknen Sie sie gut ab, bevor Sie sie wieder einsetzen.

Welcher Abstand muss zwischen Haube und Kochfeld eingehalten werden?

Halten Sie einen Mindestabstand von 65 cm bei Glaskeramik-Kochfeldern, 75 cm bei Gasherden und 85 cm bei Kohle-, Öl- oder Holzherden ein.

Wie wechsle ich die LED-Lampe?

Trennen Sie die Haube zuerst vom Stromnetz. Lassen Sie die Lampe abkühlen. Ersetzen Sie sie durch eine LED-Lampe gleicher Leistung (2 W). Berühren Sie die Lampe nicht direkt mit den Fingern, sondern verwenden Sie einen Handschuh oder ein Tuch.

Muss ich einen Aktivkohlefilter verwenden?

Der Aktivkohlefilter wird nur im Umluftbetrieb (ohne Außenluftabfuhr) benötigt. Er kann nicht gereinigt werden und muss alle 3 bis 6 Monate ausgetauscht werden. Im Abluftbetrieb entfernen Sie den Aktivkohlefilter.

Warum macht die Haube ein ungewöhnliches Geräusch?

Ein ungewöhnliches Geräusch kann von einem locker befestigten Motor, einem verstopften Abluftrohr, einem verschmutzten Filter oder einem falschen Rohrdurchmesser (mindestens 120 mm) kommen. Überprüfen Sie die Befestigungen und den Zustand der Filter.

Warum treten ungewöhnliche Gerüche vom Motor auf?

Ungewöhnliche Gerüche können auf einen defekten Motor hinweisen. Wenn der Geruch nach Reinigung der Filter bestehen bleibt, lassen Sie den Motor von einer Fachkraft überprüfen.

Warum erscheinen Ölflecken?

Ölflecken können von einem undichten Rückschlagventil oder einer undichten Verbindung zwischen Kamin und Haube stammen. Überprüfen Sie die Abdichtung und ersetzen Sie Dichtungen bei Bedarf.

Was tun, wenn die Haube übermäßig vibriert?

Überprüfen Sie, ob die Haube korrekt an der Wand befestigt ist und der Motor fest sitzt. Ziehen Sie die Montageschrauben an. Vibrationen können auch von einem falsch installierten Abluftrohr kommen.

Warum erscheint die Absaugleistung unzureichend?

Stellen Sie sicher, dass der Abstand zwischen Haube und Kochfeld nicht zu groß ist. Schließen Sie Türen und Fenster, um Zugluft zu vermeiden. Überprüfen Sie, ob die Fettfilter sauber und das Abluftrohr nicht verstopft sind. Im Umluftbetrieb ersetzen Sie den Aktivkohlefilter, falls er abgenutzt ist.

BEDIENUNGSANLEITUNG 6004W PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Gebruiksaanwijzing

Dunstabzugshaube

Extractor Hood

Hotte

Afzuigkap

6004W

Deutsch

English

Français

Nederlands

Seite 2

Page 18

Page 34

Pagina 48

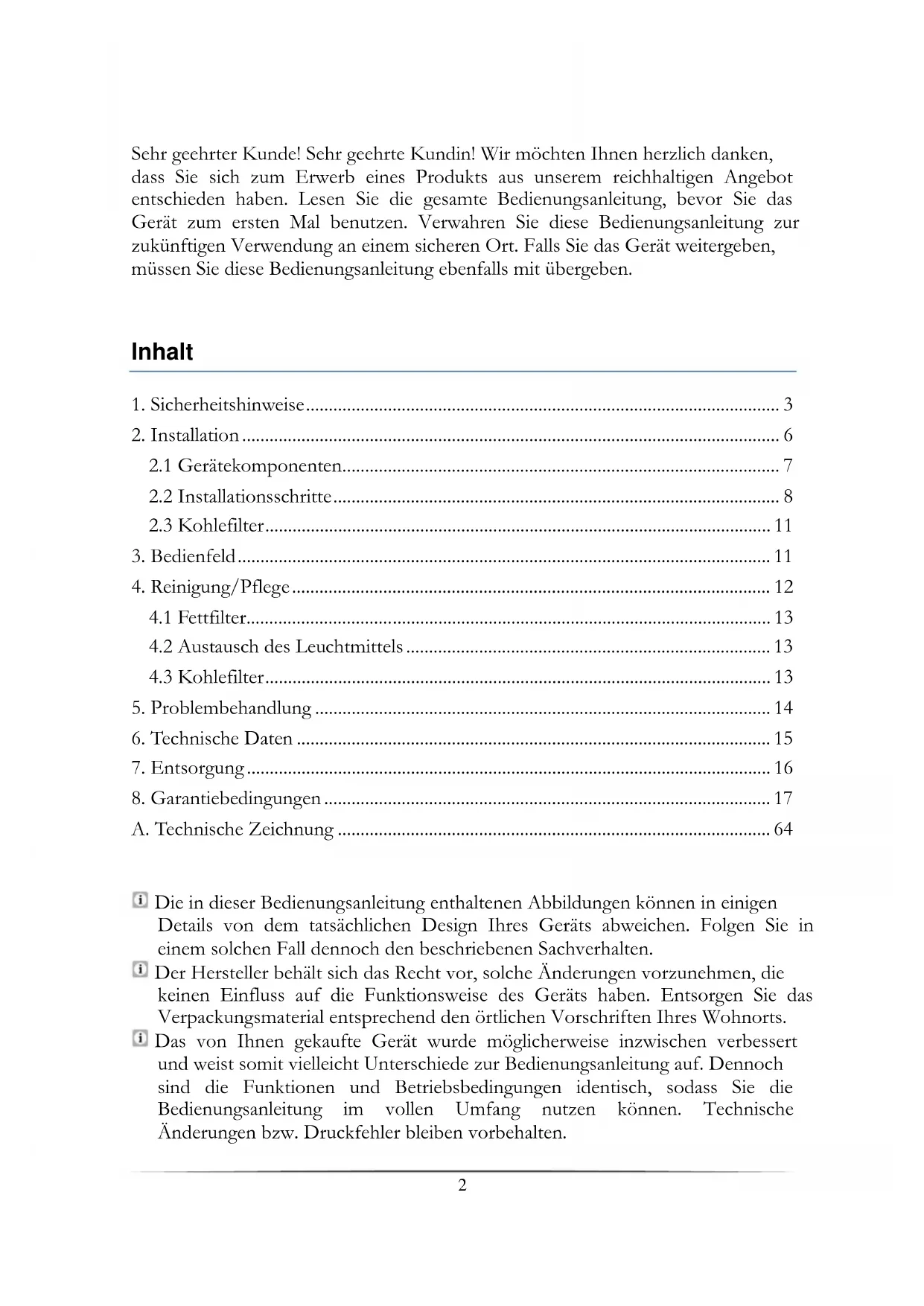

Schr geCHRter Kunde! Sehr geCHRte Kundin! Wir mochten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 3
2. Installation 6

2.1 Geratekomponenten 7
2.2 Installationsschritte 8
2.3 Kohlefilter 11

1. Bedienfeld 11
2. Reinigung/Pflege 12

4.1 Fettfilter. 13
4.2 Austausch des Leuchtmittels 13
4.3 Kohlefilter 13

5.Problembehandlung 14
6. Technische Daten 15
7. Entsorgung 16
8.Garantiebedingungen 17

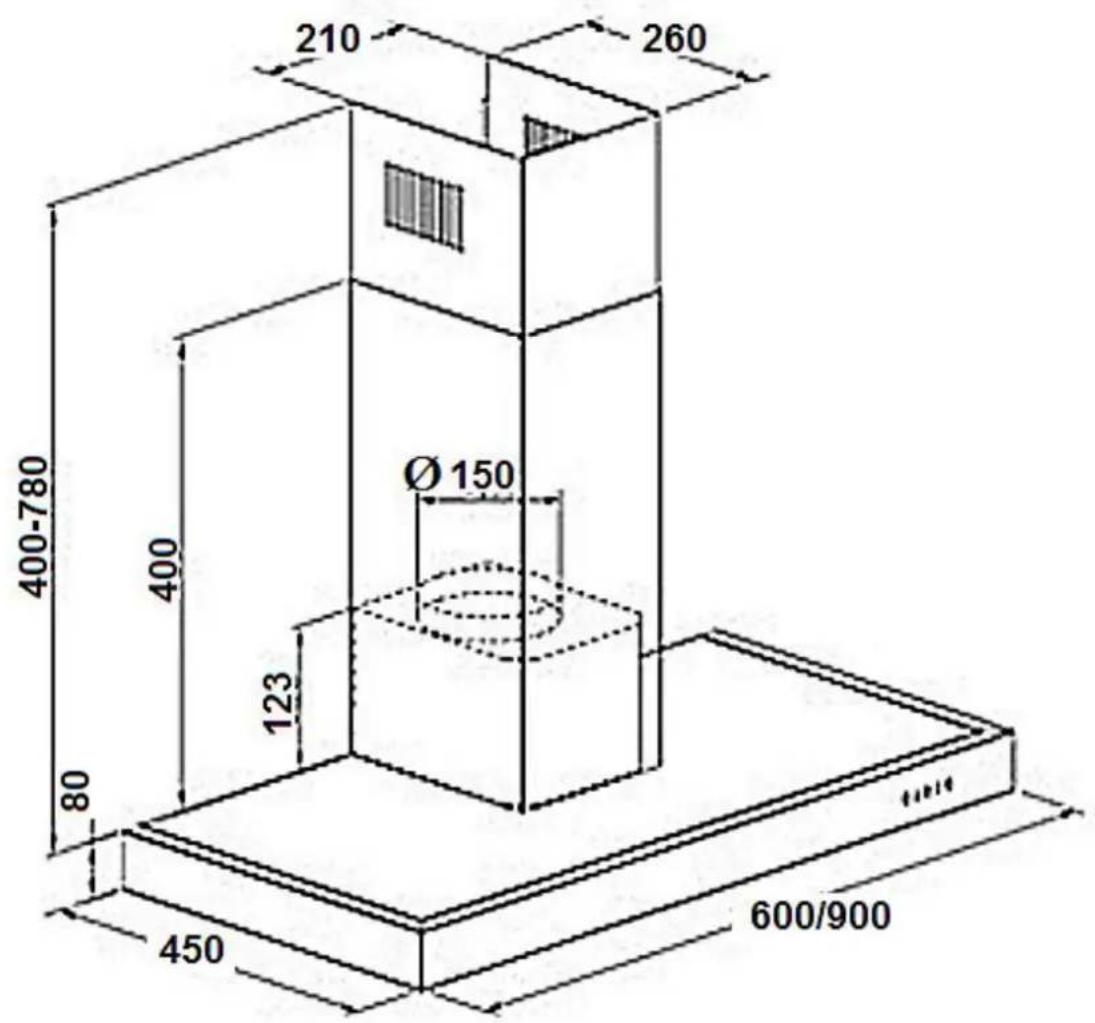

A. Technische Zeichnung 64

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihres Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit weiterecht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen. Technische Änderungen bzw. Druckfhler bleiben vorbehalten.

EG-Konformitätserklarung

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen samtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkauf angefordsert werden.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dnen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährung fur Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrensituuation, die, wenn sie nicht abgewendt wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrschein situation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung fur Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerats zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Gera's zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veralt et und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiter die zum Anschluss des Geräts an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführrt werden.
Das Gcrat ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführren von Kuchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume

bestimmt.

Dieses Gerat darf nicht fur gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Sie niemandom, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sightbar beschädigt oder heruntergebnien ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabelarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls konnen giftinge Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeder Fall ihren zuständigen Kaminkchrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstücke unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommt sollte:

Offnen Sie alle Fenster zur Beluftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bisSAMTliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

WARNUNG!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, daß der Unterdruck in dem entsprechenden Raum einen Wert von 4Pa ( 4*10^5 bar) nicht überschreiben.
2. Betciben Sie das Gerät nur mit 220 240V / 50Hz Wechsellschaft Verwenden Sie bei 220 240V / 50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlangerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft

(Elektrotechniker/-in) ausgewechselt werden.

1. Das Gerätarf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
2. Das Gerrat muss geerdet scin. Verwenden Sie nur eine entsprchende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegcuben Werten entsprchen.
3. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.
4. Halten Sie beim Aufbau des Gcrats die Mindestabstände zwischen der Abzugshaube und dem Kochfeld eigenen ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten 65 cm

Gaskochfeld 75 cm

Kohle- / Öl- / Holzfeuerung 85 cm

1. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen konnen das Gerät zerstoren und einen Brand verursachen.
2. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursichen.
3. Wenn Sie Speisen frittieren, becaufsichtigigen Si c durchgehend den Frittiervorgang, da das Ol Feuer fangen kann. Bei mehrfach verwendeten Frittierolen steigt das Risiko einer Selfstentzündung.
4. Führer Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
5. Der Abluftschlaucharf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
6. Die von dem Gerät angesaugte Luftarf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
7. Das Gerätarf ausschließlich mit eingesetzten Fettfiltern betrieben werden, daß sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
9. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentuten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
10. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät speiten.

VORSICHT!

1. Zugängliche und berühbare Teile der Haube können heißt werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.
2. Führer Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigten oder der Person, die an dem Gerät arbeitet, Schaden zufugen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
2. Packen Sie die Kaminteile außerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!
3. Entfernen Sie s amtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie damit vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfern.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfrei den Betrieb und die optimale Leistung Ihres Gcrats.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.

2. Installation

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrisings übereinstimmen.
2. Sollte Ihr Gerät werkseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.

3. Die Abluftleitung solle möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120 / 150~mm (siehe Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.

4. Achten Sie daraufuf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120^ .

5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgebung von 1cm / m oder einen Ncigungswinkel von 2^0 ein. Ansonsten lauft Kondenswasser in den Motor der Abzugshaube.
7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefalle entstehen. In thisem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung darüber der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.
9. Je nach Modell kann ihre Abzugshaube mit einer (oben) oder zwei (oben und halten) Abzugsoffnungen ausgestellt sein.
10. Die nicht benöttige Öffnung ist mit einem Kunststoffdeckel versehen, der durch Drehen gegen den Uhrzeitigersinn entfernt und auf die nicht benöttige Öffnung gesetzt werden kann.

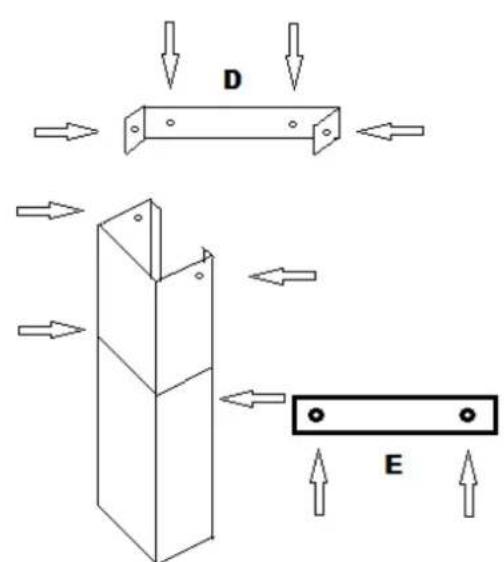

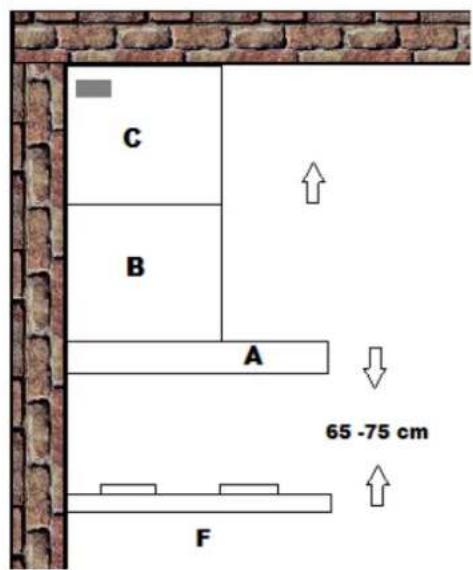

2.1 Gerätekomponenten

A Haube
B Basisschacht
C Teleskopschacht
D Montageleiste

E Flachiscen
F Kochfeld

2.2 Installationsschritte

WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!
WARNUNG! Beschädigten Sie beim Bohren keine elektrischen Leitungen in den Wänden.

a) Haube

1. Bringen Sie die beiden halbkreisförmigen Kunststoff-Ventilklappen(a/b) in der Luftauslassöffnung des Gérats an. Bringen Sie die Achsen der Ventilklappen durch vorsichtiges Biegen der Ventilklappen (1a) in die entsprechenden Löscher ein (1b). Beide Ventilklappen müssen sich anschließend nach außen öffnen (2).

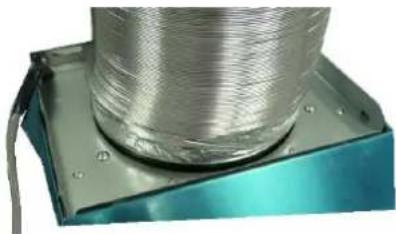

1. Schlieben Sie nun den Abluftschlauch am damit vorgesehenen Ausgang der Haube an. Stulpen Sie den Abluftschlauch mit dem verbreiteten Rand über die Abluftöffnung des Geräts. Dabei sollen den Abluftschlauch halten an der Abluftöffnung ansetzen und dann vom Inneren des Abluftschlauchs aus den Schlauch vorsichtig mit den Daumen um die Abluftöffnung herum anbringen.

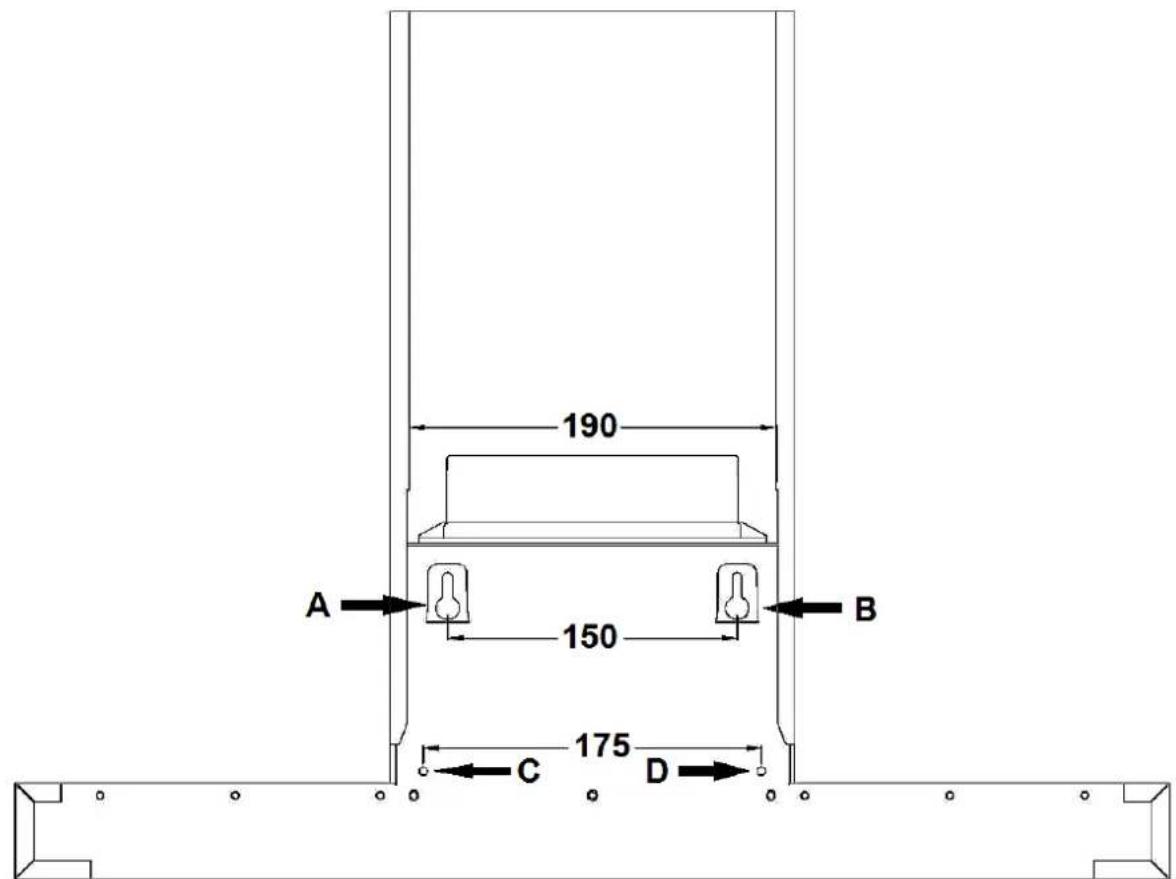

1. Halten Sie die Haube an die Wand und markieren Sie die zu bohrenden Positionen für die Halteöffnungen (A/B).

Anmerkung:

A/B Bohrlocher fur die Halteoffnungen. C/D Bohrlocher fur Ankerschrauben.

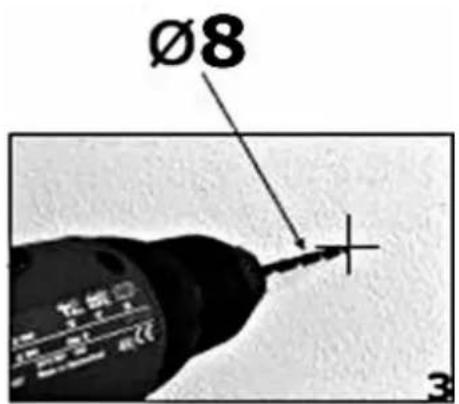

1. Bohrlocher fur A / B = 8mm

a) Locher bohrcn. b) Dube einbringen.

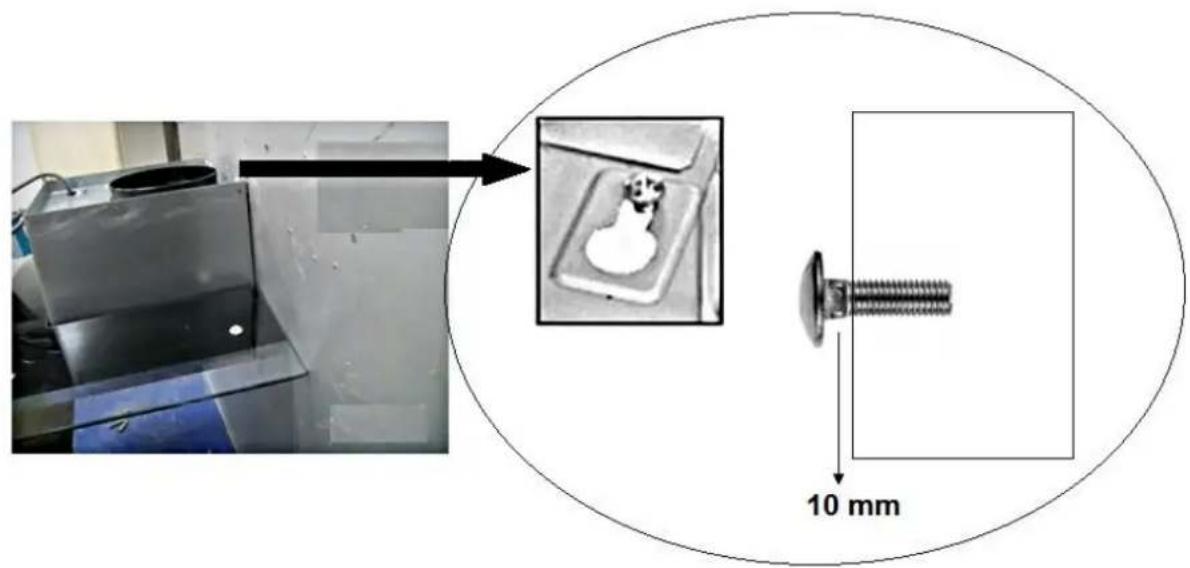

1. Drehen Sie die Schrauben für die Halteöffnung (A/B) fest, aber halten Sie zwischen dem Schraubenkopf und der Wand einen Abstand von 10mm frei. Hängen Sie dann die Haube auf die Schrauben.

1. Ziehen Sie die Schrauben für die Halteöffnung (A/B) fest.
2. Schrauben Sie die Ankerschrauben (C/D) durch die entsprechenden Öffnungen in der Haube komplett in die Wand ein.

b) Kamin

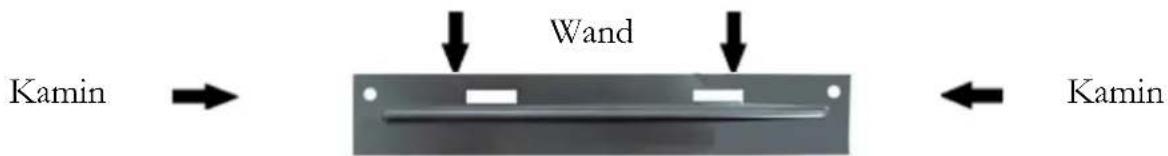

1. Bringen Sie das Flacheisen zuerst am unteren Kamin und dann an der Wand an. Sie konnen diesen Schritt zuerst provisorisch vornehmen, um die Locher für die Wandmontage des Flacheisens anzuzeichnen und die entsprechenden Bohrungen in der Wand vorzunehmen.

1. Setzen Sie den Kaminamt Teleskopstück auf die Haube und befestigen Sieihn an der Haube an den darauf vorgesehenen Punkten.

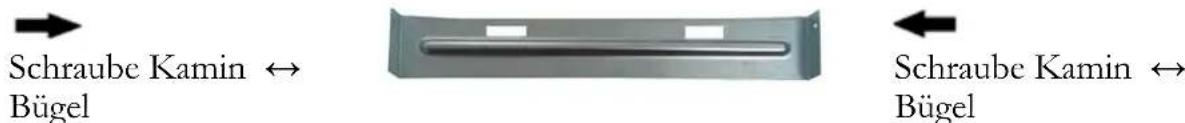

2. Befestigen Sie den Montagebügel für den Abluftkamin unterhalb der Decke mit den Dubeln und Schrauben an der Wand.

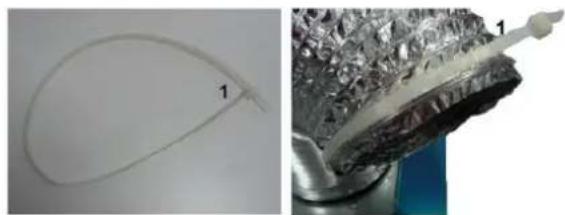

1. Verlegen Sie nun den Abluftschlauch zum vorgeschenen Ausgang. Befestigen Sie den Abluftschlauch mit dem Kabelbinder (1) am Abluftausgang in der Wand.

1. Befestigen Sie den oberen Kamin am Montagebügel für den Abluftkamin (vergl. Schritt 8).
2. Setzen Sie die Fettfilter ein und schlieben Sie das Netzkabel am Stromnetz an.

Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet.

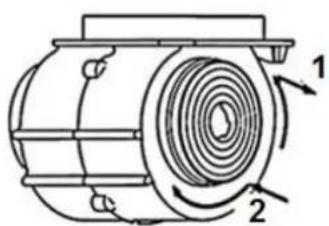

2.3 Kohlefilter

1 auf

Vor Montage Netzsteckerziehen!

Nur im Umluftbetrieb verwenden.

2 zu

3. Bedienfeld

1 Aus
2 Niedrigste Einstellung
3 Mittlere Einstellung
4 Hochste Einstellung
5 Licht ein/aus

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchting.

4. Reinigung/Pflege

WARNING!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.
1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie staat dessen cin leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfährbungen verursichen.
4. Reinigen Sie gläserne Bestandteile² nur mit*cinem geignecten Glasrciniger.
5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht atzenden und fettlosendem Reinigungsmittel.
6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch haufiges Reinigen konnen Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Rcklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

4.1 Fettfilter

Aluminiumfilter

Reinigen Sie die Aluminiumfüssen einmal pro Monat von Hand oder in der Spülmaschine (30^) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen Spülmaschinenreiniger (ph große 7). Filter nicht zusammen mit verschmutzten Geschirr in den Geschirspüler stellen. Von Essensresten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sieihn wieder vorsichtig einsetzen.

4.2 Austausch des Leuchtmittels

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dūnnes Tuch oder)dūne Stoffhandschuhe.

1. WARNING! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnahmen Sic das vcrbrauchte Lcuchtmittel.
4. Ersetzen Si es durch ein Leuchtmittel von gleicher Bauart und Leistung.

$$ - - - \mathrm {m} = 0, 4 5 \mathrm {m} $$

Erforderlicher Minimalabstand zu Oberflächen wie Topfdeckeln, Topflappen etc. zur Vermiedung freiwerdender Teile und Brandrisiken.

Zur Vermeidung unangemessen heißtwerdender Teile, Brandrisiken und einer Strahlenbelastung durch UV-Strahlung)dürfen ausschließlich selbstabschirmende Leuchtmittel verwendet werden.

4.3 Kohlefilter

Herkömmliche Kohlefilter konnen nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersctzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.

Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.

Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Beleuchtung leuchtet, aber der Motor lauft nicht.

Lüftungsklappe blockiert.
Motorlager defekt.

Blockierung beheben.
Motor ersetzen.

Der Motor riecht verdächtig.

Motor defekt.
Motor ersetzen.

Olspuren.

Einwegventil undicht.
Übergang Basischacht-Teleskopschacht undicht.

Einwegventil abdichten.
Übergang mit geeignetem Mittel abdichten.

Gerät vibriert.

Motor nicht fest montiert.
Motor richtig bcefstigen.
Haube nicht richtig befestigt.
Haube richtig befestigen.

Ungenügende Abzugsleistung.

Abstand Haube-Kochfeld zu groß.
Haube tiefer hangen.
Zu viel Zugluft aufgrund geöffneter Turen und/oder Fenster.
Türen und/oder Fenster schlieben.

Gerät ist instabil.

Befestigungsbügel/-schrauben nicht fest montiert.

Befestigungsbügel/-schrauben richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusache zu horen sind, können damit die folgenden Ursachen vorliegen:

unzureichende Gröbe der Abluftleitung.
one Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 / 150~mm betragen (siehe TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.

falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfern den Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkasten feste und sehr schrag stehende Lamellen sind, kann dadurch der Luftstrom becintrachtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wichtigen hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Kuche entnommene Luft ersetzt wird, damit kein Unterdruck entstellt.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilterrechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gockauf haben.

6. Technische Daten

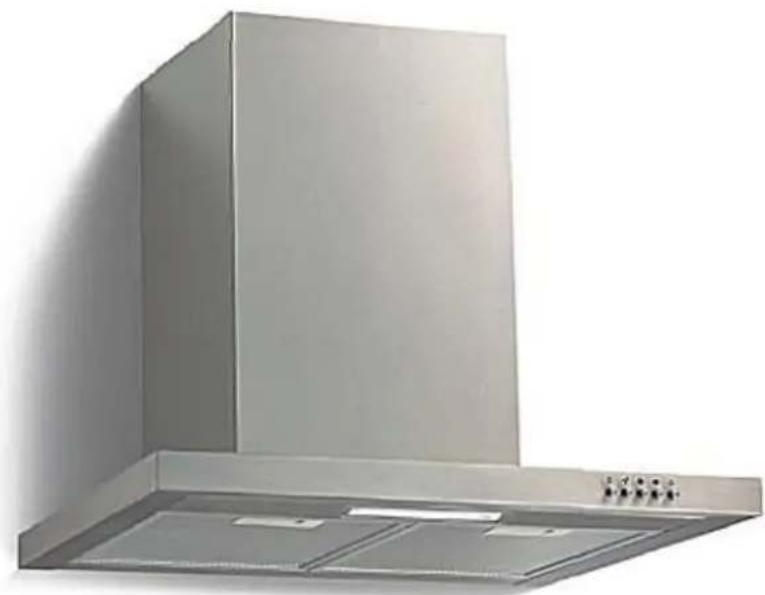

Geräteart		Dunstabzugshaube
Material		Edelstahl
Einbaubreite in cm		90,00
Drucktasten		5
Umluftbetrieb/Abluftbetrieb*	✓	✓
Jährlicher Energieverbrauch (AECood)		51,0 kW/h
Energieeffizienzklasse		C
Fluiddynamische Effizienz (FDEood)		12,3
Fluiddynamische Effizienzklasse		E
Beleuchtungseffizienz (LEood)		50,0 lux/W
Beleuchtungseffizienzklasse		A
Fettabscheidegrad		77,8
Fettabscheidegradklasse		C
Luftstrom**	221 m³/h	365 m³/h
Maximaler Luftstrom Qmax		379 m³/h
Gerauschemission**	60 dB	69 dB
Leistungsaufnahme ausgeschaltet (Po)		0,00 W
Leistungsaufnahme Bereitschaft (Ps)		0,00 W
Leistungsaufnahme Lichtsystem (Wi)		1x2,0 W LED
Anschlusswert		107,0 W
Stromspannung/Frequency		AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	3	Aluminium	✓
Kohlefilter ***		2*CF 150
Abluftschlauch		✓
Befestigungsmaterial		✓
Bedienungsanleitung		✓
Teleskopkamin ausziehbar von-bis		40,00-78,00 cm
Abmessungen Gerät H*B*T in cm		45,00*60,00*45,00
Gewicht netto/brutto in kg		7,50/9,00

• Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie (Mauerdurchführung = 150 mm Ø / Bohrung ca. 160 mm Ø)
  ** Messwerte bei minimaler /maximaler Motorgeschwindigkeit.
  *** Ausstattung abhängig vom Modell.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Kincnsfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebigc als Altgrat entsorgen, machen Sie thises vorher unbedingt Funktionstuntchtig! Das bedeutet, immer den Netzsteckerziehen und danach das Stromanschlusskabel am Gerat abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Entsorgen Sie Papier und Kartonagen in den darauf vorgeschenen Bchaltern.
4. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
5. Falls es in Threm Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
6. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

7.

Alle mit diesen Symbol Alle verfügbarbaren Informationen zur gckenNZeichneten Materialien sind Mülltrennung erhalten Sie bei ihren wiederverwertbar. örtlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf ber hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinem Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schaden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkauf, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Gräte.

6. Technische gegevens

A. Technische Zeichnung/technical drawing/dessin technique/Technische tekening

Wenden Sie sichitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten
