Produkttyp	Einbauherd mit Backofen und Glaskeramik-Kochfeld
Marke	PKM
Modell	BIC3 IKPIX2
Einbaumaße Backofen (H x B)	59.5 x 59.5 cm
Einbaumaße Kochfeld (H x B)	3.8 x 58.0 cm
Bruttogewicht / Nettogewicht	41 kg / 36 kg
Stromversorgung	400V 3N~ 50Hz (Drehstrom) oder 230V einphasig mit Brücken; max. Leistung 7.85 kW
Anzahl Kochstellen	4 (2x145 mm 1 kW, 2x180 mm 1.5/2 kW)
Ofentyp	Elektrisch, Umluft herkömmlich (Oberhitze, Unterhitze, Ober+Unterhitze)
Netto-Ofenvolumen	55 Liter
Ofenfunktionen	Oberhitze, Unterhitze, Kombiniert; Innenbeleuchtung
Temperaturbereich Ofen	50 °C bis 250 °C
Türtyp	Schwarzes Glas, zur Reinigung abnehmbar
Innenbeleuchtung	Birne 25W, 230V, Sockel E14, hitzebeständig bis 300 °C
Reinigung und Pflege	Mit einem weichen Tuch und mildem Reinigungsmittel reinigen; keinen Dampfreiniger verwenden; Tür zur Reinigung abmontieren
Sicherheit	Sicherheitsverriegelung für die Tür; Notaus über Schutzschalter; detaillierte Sicherheitshinweise
Ersatzteile und Reparierbarkeit	Nur Originalteile verwenden; Birne austauschbar; Demontage von Tür und Glaskeramik-Kochfeld möglich
Allgemeine Informationen	Nur für den Hausgebrauch; nicht in der Nähe eines Kühlschranks installieren; Mindestabstand von 76 cm darüber
Konventioneller Energieverbrauch	0.74 kWh

Häufig gestellte Fragen - BIC3 IKPIX2 PKM

Wie reinige ich das Glaskeramik-Kochfeld?

Verwenden Sie ein mildes Reinigungsmittel und ein weiches Tuch. Vermeiden Sie Scheuermittel. Verwenden Sie niemals einen Dampfreiniger. Reinigen Sie nach jedem Gebrauch.

Wie wechsle ich die Ofenlampe?

Schrauben Sie den Lampendeckel ab und entfernen Sie ihn. Ersetzen Sie die Birne durch eine 25W, 230V, Sockel E14 Birne, hitzebeständig bis 300°C. Schrauben Sie den Deckel wieder fest.

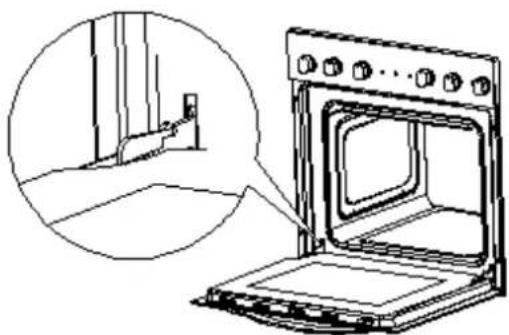

Wie baue ich die Ofentür aus?

Öffnen Sie die Tür, schieben Sie den Sicherheitsriegel nach oben, schließen Sie die Tür leicht, heben Sie sie an und ziehen Sie sie zu sich heran. Zum Wiedereinbau den Vorgang umkehren und sicherstellen, dass der Riegel geschlossen ist.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Lesen Sie die Sicherheitshinweise vor dem Gebrauch. Berühren Sie keine heißen Oberflächen, lassen Sie Kinder nicht unbeaufsichtigt, ziehen Sie vor der Reinigung den Stecker, und gießen Sie niemals Wasser auf eine Fettflamme.

Was ist die maximale Leistung des Herdes?

Die maximale Nennleistung beträgt 7,85 kW bei 400V Drehstrom. Bei 230V einphasig ist die Leistung durch den Anschluss begrenzt.

Wie kann ich beim Kochen Energie sparen?

Verwenden Sie Töpfe mit flachem Boden und decken Sie sie ab. Schalten Sie die Kochstellen 5 bis 10 Minuten vor Ende aus. Schalten Sie den Backofen 10 Minuten vor Ende aus, um die Restwärme zu nutzen.

Heizt der Ofen auch von oben und unten?

Ja, der Ofen bietet drei Modi: Oberhitze, Unterhitze oder Kombiniert. Verwenden Sie den Funktionswahlschalter.

Welches Fassungsvermögen hat der Ofen?

Das Netto-Ofenvolumen beträgt 55 Liter, geeignet für Familienessen.

Kann ich einen Dampfreiniger zur Reinigung des Geräts verwenden?

Nein, verwenden Sie niemals einen Dampfreiniger, da der Dampf elektrische Komponenten beschädigen und einen Stromschlag verursachen kann.

Wo finde ich Ersatzteile?

Kontaktieren Sie den autorisierten PKM-Kundendienst. Verwenden Sie nur Original-Ersatzteile, um Sicherheit und einwandfreie Funktion zu gewährleisten.

BEDIENUNGSANLEITUNG BIC3 IKPIX2 PKM

Seite 2
Page 24
Page 43
Pagina 64

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ohnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem rcichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 3
2. Installation 8

2.1 Entpacken und Wahl des Standorts 8
2.2 Einbau des Kochfelds 8
2.3 Einbau des Backofens 10
2.4 Elektrischer Anschluss 11

3.Gerätebeschreibung. 14
4. Bedienung 14

4.1 Vor der ersten Benutzung 14
4.2 Bedienfeld 15
4.3 Benutzung des Kochfelds 15
4.4 Benutzung des Backofens 16
4.5 Tipps zum Backen und Braten 17
4.6 Energie sparen 17

1. Reinigung und Pflege 18

5.1 Austausch des Leuchtmittels 19
5.2 Entnahme der Ofentur 20

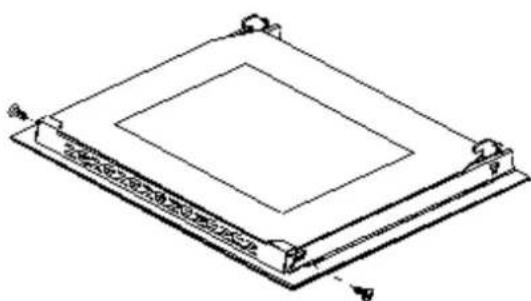

5.3 Entnahme der Glasschibe 20
5.4 Problembhandlung 20

1. Technische Daten 21
2. Entsorgung 22
3. Garantiebedingungen 23

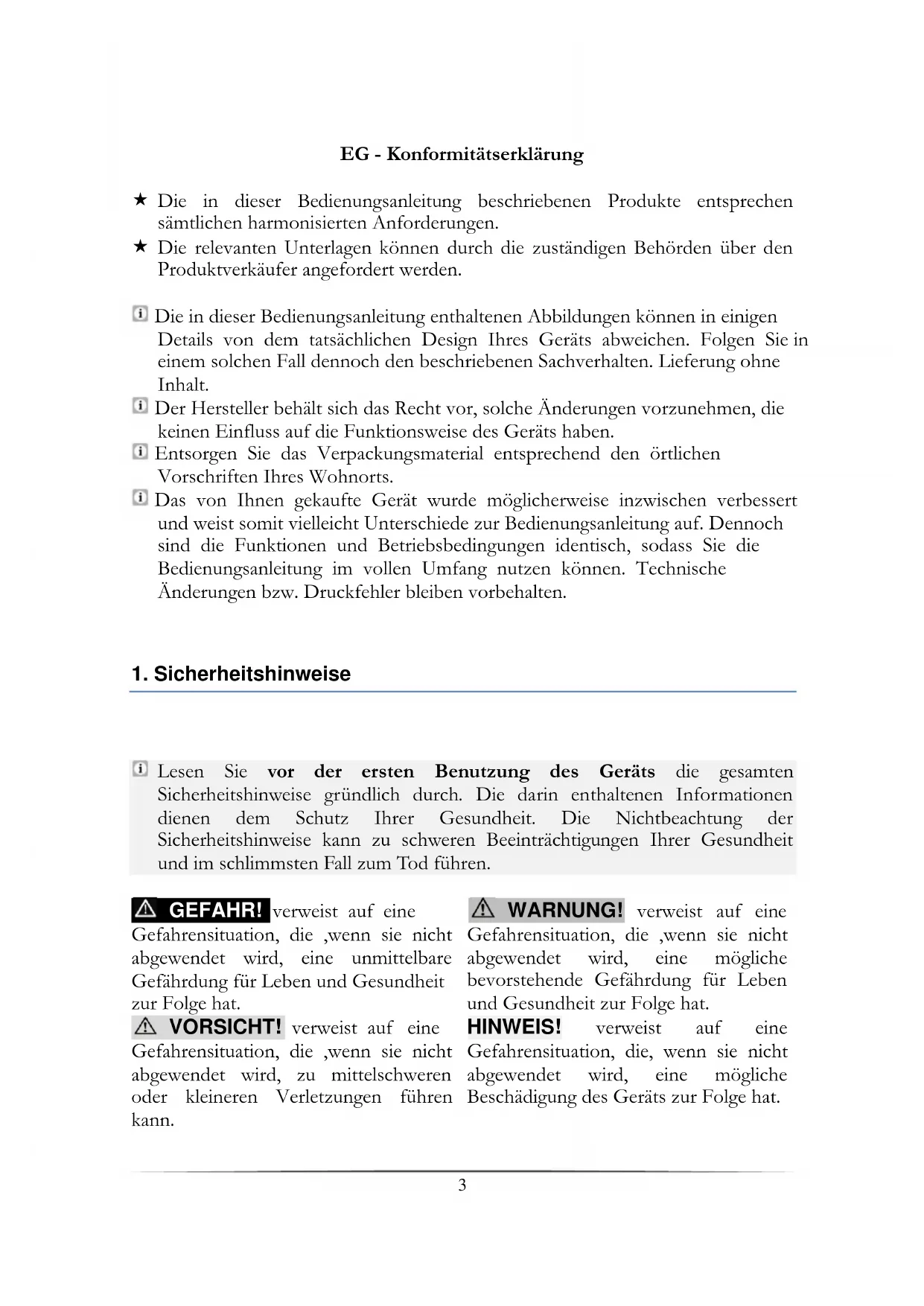

EG-Konformitätserklung

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen samtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkauf angefordsert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihr's Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschrieben den Sachverhalten. Lieferung ohne Inhalt.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Gerats haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gkaufte Gerat wurde möglicherweise inzwischen verbessert und weist damit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationendienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinwiscn kann zu schweren Bccinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf cine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährung fur Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrschein situation, die ,wenn sie nicht abgewendet wird, zu mittelschweren oder klineren Verletzungen führen kann.

WARNING! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstchende Gefährung fur Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrschein situation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerats zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermieden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Gerats! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümttliche Arbeiten, die zum Anschluss des Gerats an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerätarf nicht für gewerbliche Zwecke,beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzten.
i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfällig beachtet.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es)dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

3. Schreiben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.

4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert,kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.

5. Wenn das Netzanschlusskabel beschädigt ist, damit es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetaucht werden.

WARNING!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungsaoder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine cingebaute Sicherheitsabschaltung verfügen.
3. Sümmtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, durfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendiner Fehlfunktion aufgrund eines technischen Defektskommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
5. Benutzen Sie keinesfalls das Kochfeld, wenn die Glaskeramik Sprünge oder Risse aufweist. Trennen Sie in einem solchen Fall das Gerät umgehend von der Stromversorgung (Haussicherungskosten). STROMSCHLAGGEFAHR!
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Reparieren Sie das Gerät nicmals selbst. Reparaturn, die von dazu nicht qualifizierten Personen durchgehrt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.
8. Unbeaufsichtiges Kochen mit Öl und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstützen Feuer mit Wasser zulöschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.
9. Der Kuchenraum muss trocken und gut zu bcluften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zuganglich sein.
10. Die Furnierungen von Schranken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 100^ widerstehen.
11. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85^ C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können.
12. Schlieben Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben

befinden. Thiser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.

1. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.
2. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.
3. Schlieben Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.
4. Lagern Sic keine Gegenstände im Ofen. BRANDGEFAHR!
5. Haushaltsausstattungen sowie clcktrische Leitungen aller Art dürfen nimals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
6. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.
7. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heißt. Kinder mussen deshalb während der Benutzung des Geräts von dieser fernenhalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
8. Kinder dürfen nicht mit dem Gerät speilen. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Höhe des Geräts aufhalten.
9. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfelds entwickelt wurden oder in der Bedienungsanweisung als geeignet angegeben sind oder im Gerät integriert sind. Die Verwendung ungeigneter Herdwächter kann zu Unfallen führen!

VORSICHT!

1. Das Gerät wird während des Betriebs besteht. Berühren Sie nicht die bereits Teile innerhalb des Ofens.
2. Benutzen Sie keine aggressiven oder atzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tur, da diese die Oberfläche verkratzen und somit Risse im Glas verursichen.
3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolic ab.
4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.
5. Schützen Sie das Kochfeld gegen Verunreinigungen.
6. Schalten Sie verunreinigte Bereiche sofort ab.
7. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder Fehlfunktionen auftreten.

8. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthalt, unbeaufsichtigt auf einer eingeschalteten Kochzone stehen. Heiße Fette oder Öl konnen sich spontan entzünden.

9. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.

10. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Siestatt dessen das Backblech oder den Rost.
11. Die inneren Bestandteile des Backofens werden sehr heißt. Berühren Sie keine dieser Bereiche, während Sie mit Ihrrem Kochgeschirr umgehen.
12. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen.kommen Sie nicht in Kontakt mit den bereits Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entwicht.
13. Bcnutzen Sic stets Ofenhandschuhc.
14. Das Gerät entspricht der gegenwärftigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nicht an der Tatsacheändert, dass die Oberflächen des Geräts während der Benutzung heißt werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät damit aufrecht.
2. Benutzen Sie nicemals die Tur selbst zum Transport des Geräts, da Sie dadurch die Scharnire beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dazu vorgeschenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Turen etc. des Gerats niemals als Standflache oder Stütze.
7. Die Belüftungsöffnungen des Gerats oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen Sie kein Kochgeschirr mit einem Gewicht von über 25kg auf das Kochfeld.
9. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür. Stellen Sie kein Kochgeschirr mit einem Gewicht von über 15 kg auf die Ofentür. Dadurch beschädigen Sie die Turscharniere.

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfern den Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommt kann, damit die Isolierungen der Elektrik keinen Schadennehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwauge den ordnungsgemäßen Aufbau Ihres Geräts.
6. Das Typenschild befindet sich im Inneren des Gerats oder außen an der Rückwand.

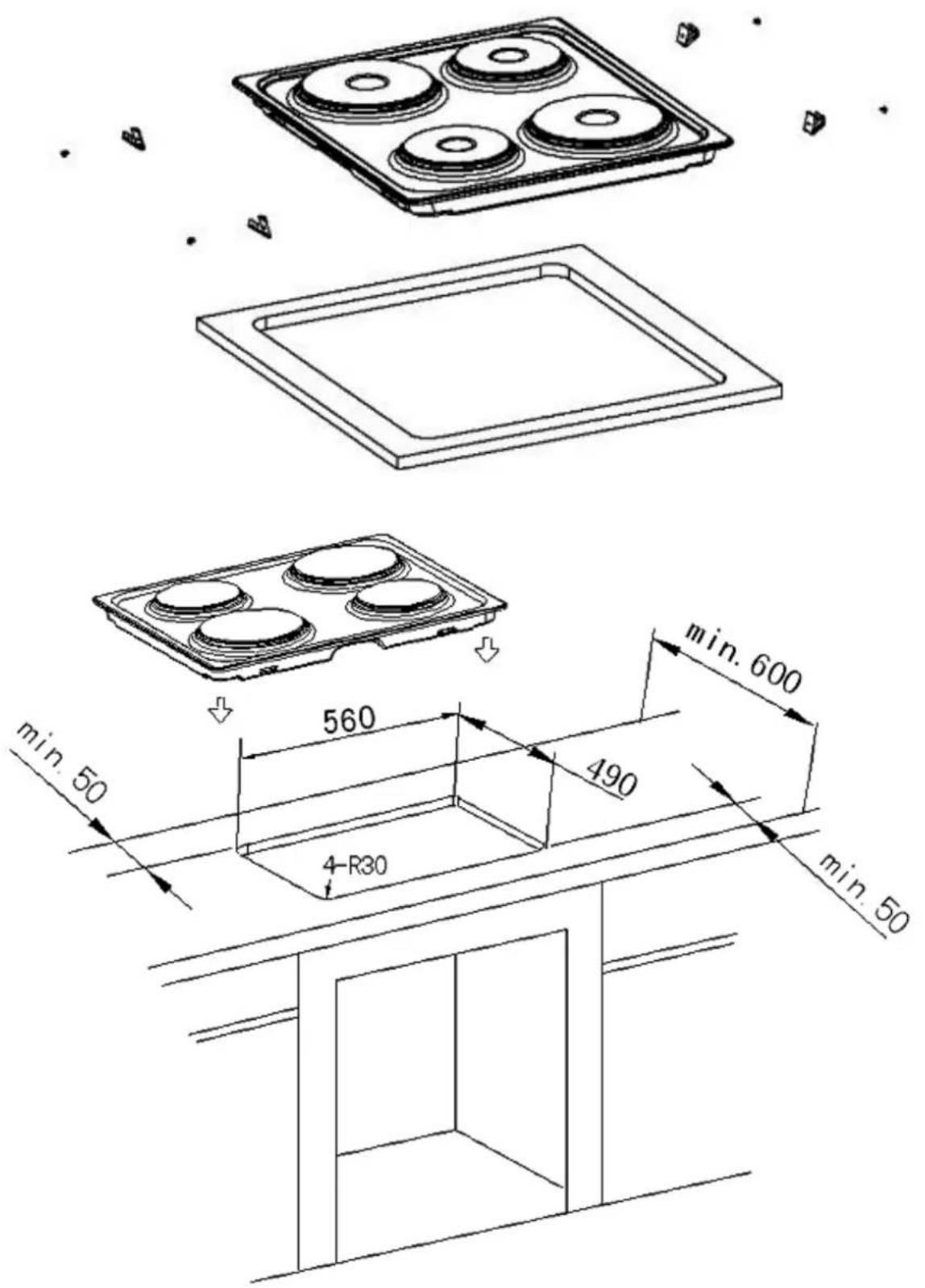

2.2 Einbau des Kochfelds

1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf der folgenden Abbildung vor.
2. Passen Sie das Kochfeld in die Einbauvorrichtung ein. Das Kochfeld muss sich ordnungsgemäß und fest in der Einbauvorrichtung befinden. Die Dichtung muss ordnungsgemäß anliegen.
3. Befestigen Sie das Kochfeld mit den Klammern an der Einbauvorrichtung. Richten Sie darauf das Kochfeld waagerecht aus; beginnen Sie hierfür in der Mitte und fahren Sie in diagonaler Richtung fort, bis der Einbaurahmen sich fest an der Arbeitsplatte befindet.

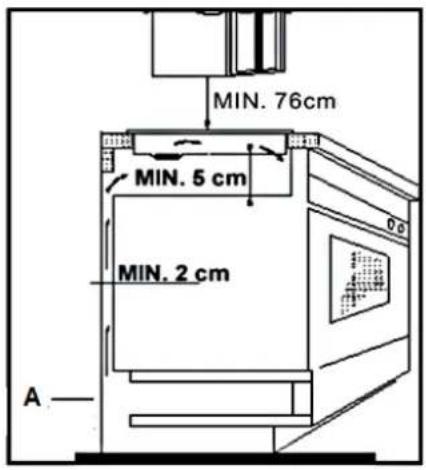

   Das Kochfeld muss immer gut beluftet sein. Luftteinlass und Luftauslass)durren nicht blockiert sein.

Der Sicherheitsabstand zwischen dem Kochfeld und einen sich darüber befindenden Hangeschrank muss mindestens 76~cm betragen.

A: Lufteinlass

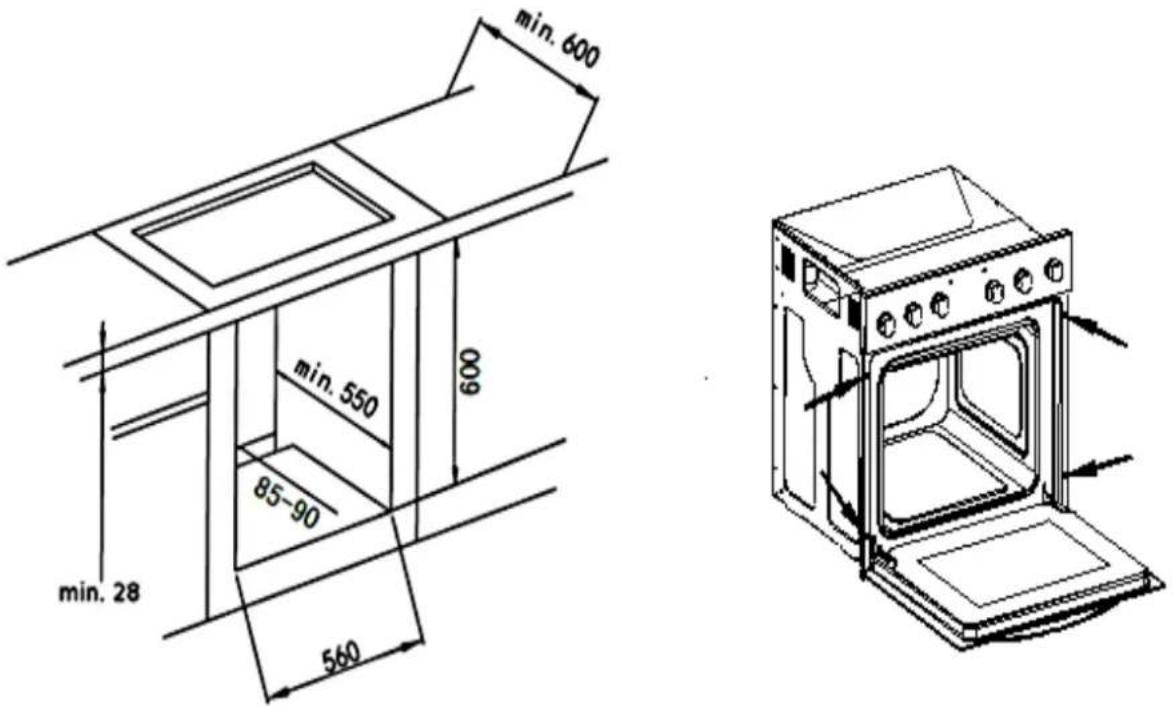

2.3 Einbau des Backofens

GEFAHR!

Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfällig beachtet.
Alle elektrischen Arbeitsen müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

1. Schalten Sie den Strom mittels der entsprechenden Sicherungen in Ihr Haussicherungskasten ab.
2. Die Öffnung des Umbauschranks muss über die auf der folgenden Abbildung genommen Abmessungen verfügen.
3. Setzen Sie das Kochfeld ein.
4. Stellen Sie den Ofen in die Nähe der Einbauöffnung.
5. Schlieben Sie den Ofen an das Stromnetz an.

6. Setzen Sie den Ofen zum Teil in dieVBorbereitete Öffnung ein. Verbinden Sie dann den Ofen mit dem Kochfeld. Die Verbindungsstecker am Ende der Kabelgruppe, die aus dem Kochfeld kommt, müssen mit den dazugehörigen Verbindungskupplungen am Bedienfeld des Ofens verbunden werden. Stellen Sic dieser Verbindung entsprechend der farblich gekennzichneten Vorgabe her, d.h. verbinden Sie ein Schwarzes Verbindungsstecker nur mit einer Verbindungskupplung derselben Farbe. (schwarz in schwarz, usw.).

7. Beenden Sie den Einbau des Geräts und befestigen Sie den Ofen mit den 4 Schrauben (Abb. rechts).

2.4 Elektrischer Anschluss

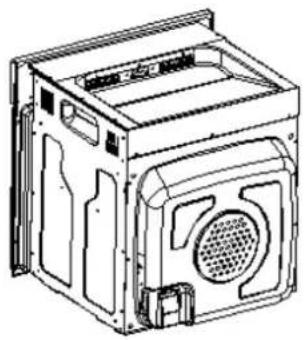

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N~50Hz) ausgelegt. Die Stromspannung der Heizelemente beträgt 230V. Als Netzanschlussleitung muss ein entsprechend ausgeglieter Leistungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden. Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung befestigt werden. Der Schutzleiter muss an die entsprechend gekennzeichnete Klemme der Anschlussleiste angeschlossen werden. Der elektrische Anschluss des Geräts muss mit einem Notschalter, der im Notfall das gesamte Gerät vom Netz abschlapt, ausgestattet sein; der Abstand zwischen den Arbeitskontakten muss mindestens 3 mm detragen. Lesen Sie vor dem Anschluss des Geräts an die Stromversorgung die Anschlussbelegung auf dem unter abgebildeten Anschlussdiagramm und dem Typenschild.

Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein Festanschluss des Geräts erforderlich ist, muss bei der Installation eine Trennvorrichtung für jeder Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3mm bezeichnet. Dazu gehoren LS-Schalter, Sicherungen und Schütze (EN 60335).

Anschlussdose öffnen: Zum Entriegeln Schraubenzieher ansetzen (1) und leicht nach unten bewegen (2).

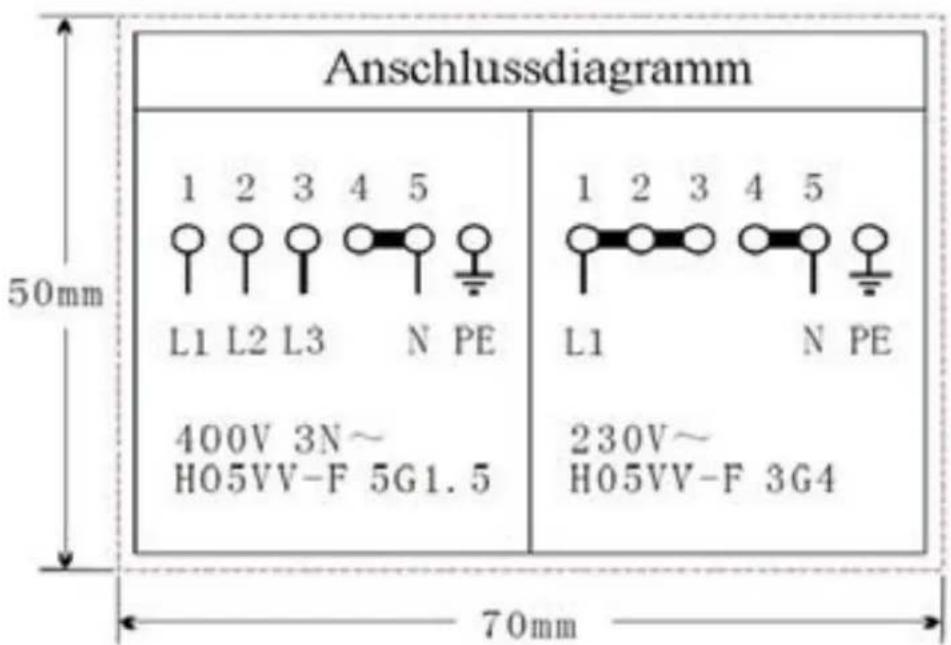

Anschlussdiagramm

Spannung der Heizelemente 230V. Bei samtlichen Anschlussarten muss das Sicherheitskabel mit dem Anschluss verbunden werden.

1 Bei 230V Netz geerdeten 1- Phasen-Anschluss mit Betriebsnull. Brucken verbinde Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf

Empfohlene Art der Anschlussleitung.

H05VV-F3G4

2 Bei 400/230V Netz 2-Phasenanschluss mit Betriebsnull. Brücken verbinden die Klemmen 2-3 und 4-5 Schutzleiter auf

H05VV-F4G2,5

3 Bei 400/230V Netz 3-Phascnanschluss mit Betriebsnull. Brücke verbindet 4-5, Phasenreihenfolge nach 1, 2 und 3, Null auf 4-5 Schutzleiter auf

H05VV-F5G1,5

N = Anschluss Erde

PE = Schutzleiteranschluss

1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

Elektrischer Anschluss - Kochfeld

Das Kochfeld arbeitet mit einer Stromspannung von 230V AC. Die Stromversorgung wird über den Backofen durchgeführt. Führn Sie den Anschluss ordnungsgemäß entsprechend der folgenden Abbildung durch.

Kochfeld

Backofen

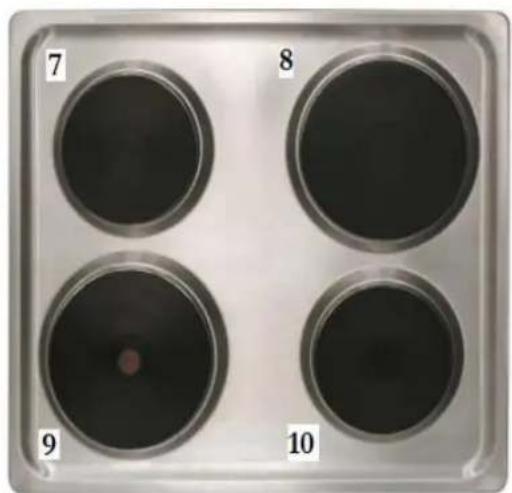

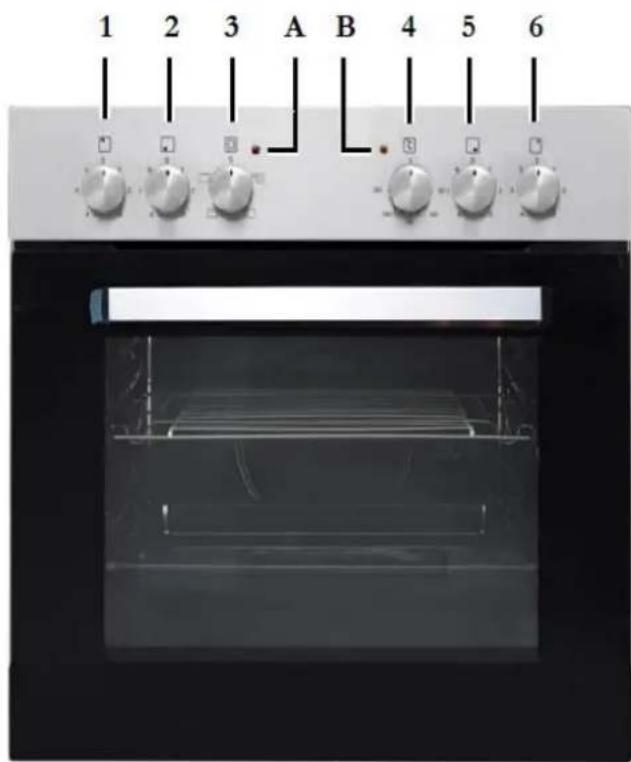

3. Gerätebeschreibung

1	Drehschalter für Kochfeld -(SP)	7	Ø 145 mm; 1000W
2	Drehschalter für Kochfeld -vorne links	8	Ø 180 mm; 1500W
3	Drehschalter für Ofen/Funktionswahl	9	Ø 180 mm; 2000W
4	Drehschalter Ofen/Temperaturkontrolle	10	Ø 145 mm; 1000W
5	Drehschalter für Kochfeld/vorne rechts
6	Drchschalter für Kochfeld -hinten rechts
A	Kontrollleuchte Kochfeld -rot	B	Kontrollleuchte Ofen-orange

4. Bedienung

4.1 Vor der ersten Benutzung

1. Entfernen Sie ähnliche Verpackungsmaterialien.
2. Reinigen Sie den Ofeninnenraum von dem aufgetragenen Schutzmittel.

3. Nehmen Sie die Ausstattungselemente hereaus (Blech etc.) und reinigen Sie diese mit warmem Wasser und etwas Spülmittel.

4. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.

5. Lassen Sie den Ofen auf 250^ für 30 Minuten laufen. Entfernen Sie anschließend Verunreinigungen und saubern Sie den Innenaum. Hierbei kann es für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommt. Dies ist ein normaler Betriebsvorgang, der durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird.

   HINWEIS! Reinigen Sie den Innenraum des Ofens nur mit etwas warmem Wasser und Spülmittel

4.2 Bedienfeld

A B C

DE

A	Drehschalter für Kochfeld hinten links	zum Einsatzten mit oder gegenüber den Uhrzeigersinn drehen
B	Drehschalter für Kochfeld vorne links	zum Einsatzten mit oder gegenüber den Uhrzeigersinn drehen
C	Drehschalter für Ofen- Funktionswahl	Funktionswahl zur Zubereitung verschiedener Speisen
D	Drehschalter für Ofen- Temperaturkontrolle	Einstellbar von 50°C - 250°C
E	Drehschalter für Kochfeld- vorne rechts	zum Einsatzten mit oder gegenüber den Uhrzeigersinn drehen
F	Drehschalter für Kochfeld- hinten rechts	zum Einsatzten mit oder gegenüber den Uhrzeigersinn drehen

4.3 Benutzung des Kochfelds

Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den entsprechenden Drechsalter mit und gegen den Uhrzigersinn, um das Kochfeld einzuschalten.
Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position 0/ AUS/OFF. Die entsprechende Kochzone—heizt nun nicht mehr.

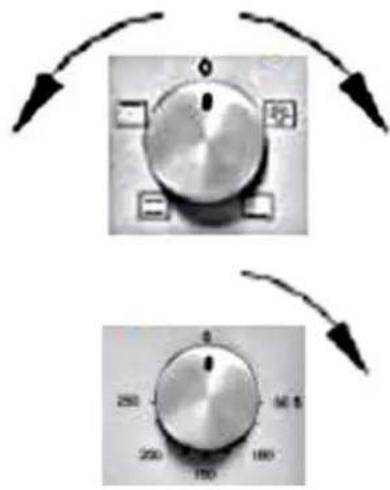

4.4 Benutzung des Backofens

Der Ofen kann durch die Benutzung der Oberhitze und der Unterhitze aufgewärmt werden. Die Benutzung des Ofens wird durch den Drchschalter für die Ofenfunktionen kontrolliert. Bewegen Sie den Drchschalter hierbei auf die gewünschte Einstellung.

Zur Einstellung der Temperatur bewegen Sie den Drchsalter für die Temperaturkontrolle des Ofens auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50 °C - 250 °C wahren.

Sie schalten den Ofen aus, indem Sie beiden dieser Drehschalter auf die Position 0 einstehen.

Das orange Signallicht zeigt an, dass der Ofen eingeschaltet ist.

Das orange Licht zeit an, dass der Ofen aufgeheizt wird.
- Wenn das orange Licht erlischt, hat der Ofen seine voreingestelle Temperatur erreicht.
Falls ein Kochrezept das Vorwärmen von Tellen empflicht, sollenn diese erst in den Ofen gestellt werden, wenn das orange Licht zum ersten Mal erloschen ist.
Beim Backen Goes das orange Licht gelegentlich an oder aus, um die voreingestelle Temperatur im Inneren des Ofens aufrechtzuerhalten.
Das orange Licht zeigt an, dass der Ofen eingeschaltet ist. Das orange Licht leuchtet ebenfalls, wenn die Innenbeleuchtung eingeschaltet wird.

Ofenfunktionen

Innenbeleuchtung

Schaltet die Innenbeleuchting des Ofens separat an, z.B. zur Reinigung des Ofeninnenraums.

Oberhitze an
Beheizt den Ofen nur mit der Oberhitze, z.B. zum abschließlich Backen von oben.

Unterhitze an
Beheizt den Ofen nur mit der Unterhitze, z.B. zum abschließlich Backen von unten.

Oberhitze und Unterhitze an
Bei dieser Einstellung wird der Ofen konventionell beheizt.

4.5 Tipps zum Backen und Braten

Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde.
Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es better, schwarze Bleche zu verwenden, welche die Hitze better leiten und die Backzeit verkurzen.
Formen und Bleche mit hellen oder glanzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und unter Heizclemente) angewandt wird; die Nutzung solcher Formen kann zu ciner zu geringen Aufheizung des unteren Teils des Kuchens führen.
Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstübchen verwenden (der Kuchen ist ausgebacken, wenn das Stübchen trocken und sauber Herauskommen, nachdem Sie es in den Kuchen gesteckt haben).
Nach dem Abschalten des Ofens ist es ratsam, den Kuchen für ungebahr 5 Minuten im Ofen zu halten.
Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Ofen zu; Kleinere Mengen sollenn Sie auf einem Kochfeld zuberciten.
Benutzen Sie backofengeeignetes Kochgeschirr. Achten Sie daraufuf, dass auch die Griffe hitzeresistent sind.
Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Ofen.
Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergieben Sie das Fleisch mit seinem Bratensaft oder freiem Salzwasser.
Gießen Sie nimals kaltes Wasser über das Fleisch.

4.6 Energie sparen

Benutzen Sie geeignetes Kochgeschirr.
Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittel an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls verbrauchen Sie das 4-fache an Energie.
Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser des verwendeten Kochrings sein.
Sorgen Sie damit, dass der Kochring und der Boden des Kochgeschirrs sauben sind.

Verunreinigungen konnen den Wärmeaustausch negativ beeinträchtigen. Mehrfach eingcbrannte Verunreinigungen konnen oft nur noch mit umweltschädlichen Hilfsmitteln entfernt werden.
Decken Sie ihr Kochgeschirr nicht zu oft auf (ein beobachteter Topfinhalt beginnnt niemals, zu kochen).
Offnen Sie die Ofentür nicht unnötg oft.
Schalten Sie den Ofen rechtzeitig ab und nutzen Sie die Restwärme.
Schalten Sie die Kochringe bei langen Garzeiten 5 - 10 Minuten vor Ende der Garzeit ab. Damit sparen Sie bis zu 20% an Energie.
Benutzen Sie den Ofen nur zur Zubereitung größerer Mengen.
Fleisch mit einem Gewicht von unter 1kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
Nutzen Sic die Restwärme des Ofens
Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab.
Achten Sie darauf, dass die Ofentür richtig geschlossen ist.
Aufgrund von Verunreinigungen an der Turdichtung kann Dort Wärme entweichen. Entfern den Sie deshalb umgehend alle Verunreinigungen.
Schlieben Sie das Gerät nicht in der unmittelbaren Umgebung von Kühlund/oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnöting ansteigen.

5. Reinigung und Pflege

WARNING!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und setzen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Kochfeld

Reinigen Sie das Kochfeld nach jeder Benutzung.
Reinigen Sie die schwarzen Kochplatten mit einem handelsüblichen geeigneten Reinigungsmittel für Kochfeld-Kochplatten.
Entfernen Sie Rückstände auf den Kochplatten mit einem weichen Tuch.
Die Kochplatten)durfen nicht abgewaschen oder abgeschrubbt werden.
Reinigen Sie die Halteringe der Kochplatten mit Spülmittel oder einem milden Reinigungsmittel. Wischen Sie die Halteringe anschließend trocken.
Reinigen Sie die Edelstahl-Mulde des Kochfelds mit einem geeigneten handelsüblichen Reinigungsmittel für Edelstahl.
Modellvariante schwarz/weiß: Reinigen Sie weiß oder schwarz lackierte

Bereiche des Gerats nicht mit einem Edelstahlreiniger. Benutzen Sie ausschließlich milde, nicht atzende Reinigungsmittel und ein weiches Tuch.

Reinigungsmittel

Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel!
Benutzen Sie keine atherischen Öle!
Benutzten Siemials Lösungsmittcl.

Ofen

Reinigen Sie den Ofen nach jeder Benutzung.
Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.
Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein weniger Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzten Sie keine aggressiven und atzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
Reinigen Sie die äußerten Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und atzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.
Alle durch ein Reinigungsmittel an Ihr Gemärzt verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger.

Ofentür

Reinigen Sie die Glasscheibe der Ofentür außerst vorsichtig. Verwenden Sie keine Scheucermittel, da Sie ansonsten die Schebc zerkratzen oder zerbrachten konnen.. Verwenden Sie etwas Spulmittel und warmes Wasser.

5.1 Austausch des Leuchtmittels

1. Schrauben Sie die Lampenabdeckung ab. Reinigen Sie die Abdeckung und wischen Sie diese trocken.
2. Dreiben Sie die Gluhbirne aus der Fassung und ersetzen Sie diese durch eine neue Hochtemperatur-Gluhbirne (300^) mit den folgenden Eigenschaften

Volt 230V
Leistung 25W
Gewinde E14

1. Benutzen Sie keinen anderen Gluhbirnen-Typ.

2. Drehen Sie die Gluhbirne ein und überprüfen Sie sorgfältig, ob diese sich ordnungsgemäß in ihrem Keramiksockel befindet.

3. Schrauben Sie die Lampenabdeckung wieder an.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Gluhbirnen nicht zur Raumbeleuchting verwendet werden)dürfen.

5.2 Entnahme der Ofentür

1. Offnen Sie die Ofentür und drücken Sie den Sicherungsbügel am Scharnier nach oben.

2. Schlieben Sie die Turn nur kein.

3. Hebem Sie die Tur an und zichen Sie diese in ihre Richtung hereus.

4. Um die Tur wieder einzusetzen, verfahren Sie in umgekehrter Reihenfolge.

1. Vergewissern Sie sich bei der Montage, dass die Kerbe des Scharnierhalters sicher in der Führung sitzt.

2. Nachdem die Tur wieder in den Ofen eingepasst ist, schlieben Sie wieder vorsichtig den Sicherheitsbügel.

3. Falls der Sicherheitsbürger nicht ordnungsgemäß geschlossen ist, wird das Scharnier beim Schlieben der Tur beschädigt.

5.3 Entnahme der Glasscheibe

1. Schrauben Sie den Halterungsverschluss los, der sich in der Ecke oben an der Tur befindet, und losen Si e hn.

2. Nehmen Sie als Nächstes das Glas aus dem zweiten Blockier-Mechanismus hereaus und entfernen Sie es.

1. Setzen Si nach dem Reinigen die Glasscheibe ein und blockieren Si diese.
2. Schrauben Sie dann den Blockier Mechanismus ein.

5.4 Problembehandlung

Regelmäßige Kontrollen

1. Kontrollieren Sie regelmäßige die Kontrollelemente und Kocheinheiten des Geräts. Lassen Sie nach Ablauf der Garantie das Gerät mindestensomal alle zwei Jahre durch ein Kundendienst-Center inspizieren.
2. Lassen Sie alle Fehlfunktionen umgehend beheben.

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entspruchende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER
MÖGLICHE URSACHE	MASSNAHMANEN

Gerät arbeiten überhaupt nicht.
Das Gerät wird nicht mit Strom versorgt.	Überprüfen Sie die entsprechende Sicherung im Sicherungskosten der Hausstromversorgung.
Innenbeleuchtung funktioniert nicht.
Das Leuchtmittel ist locker oder beschädigt.	Das Leuchtmittel festdrehen oder ersetzen.

6. Technische Daten

Typ	Einbaubackofen mit Kochfeld
Energicklasse	Λ
Anschlussleistung	max. 7,85 kw
Energieverbrauch bei konventioneller Nutzung	0,74 kw/h
Kochplatten	4, davon 1 Blitzkochplatte
Leistung Kochplatten	2*145mm a 1kw 2*180mm 1,5/2 kw
Backofen mit 3 Funktionen	Oberhitze; Unterhitze; Ober-/Unterhitze
Gehäusekühlung	✓
Tür	Schwarzes Glas
Netto Backraumvolumen	55 Liter

Einbaumαβe Herd H/B/T cm	59,50	59,50	50,00
Einbaumαβe Kochfeld H/B/T cm	3,80	58,00	51,00
Gewicht Brutto / Netto	41 kg		37 kg

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylenüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionuntüchtig! Das bedeutet, immer den Netzsteckerziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ihr dem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei ihren entsprechenden communitalen Entsorgungseinrichtungen.

Alle mit diesen gekennzeichneten wiederverwertbar.

Symbol Materialien

Alle verfügbarbaren Informationen zur sind Mülltrennung erhalten Sie bei ihren ortlichen Behörden.

für Elektro-Großgeräte; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf ber hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt.

Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und uns oder unserem Kundendienst unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zcrbrecliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. geringfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schaden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerats durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkauf, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrer vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschreibenbend bei Brand oder Explosion.

Garantielcistungen bewirken weder eine Verlangcrung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Geräte.

PKM August 2014

6. Technische Gegevens

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
