BEDIENUNGSANLEITUNG CO ICV 300 IBERNA
Deutsch Seite 11 - 14

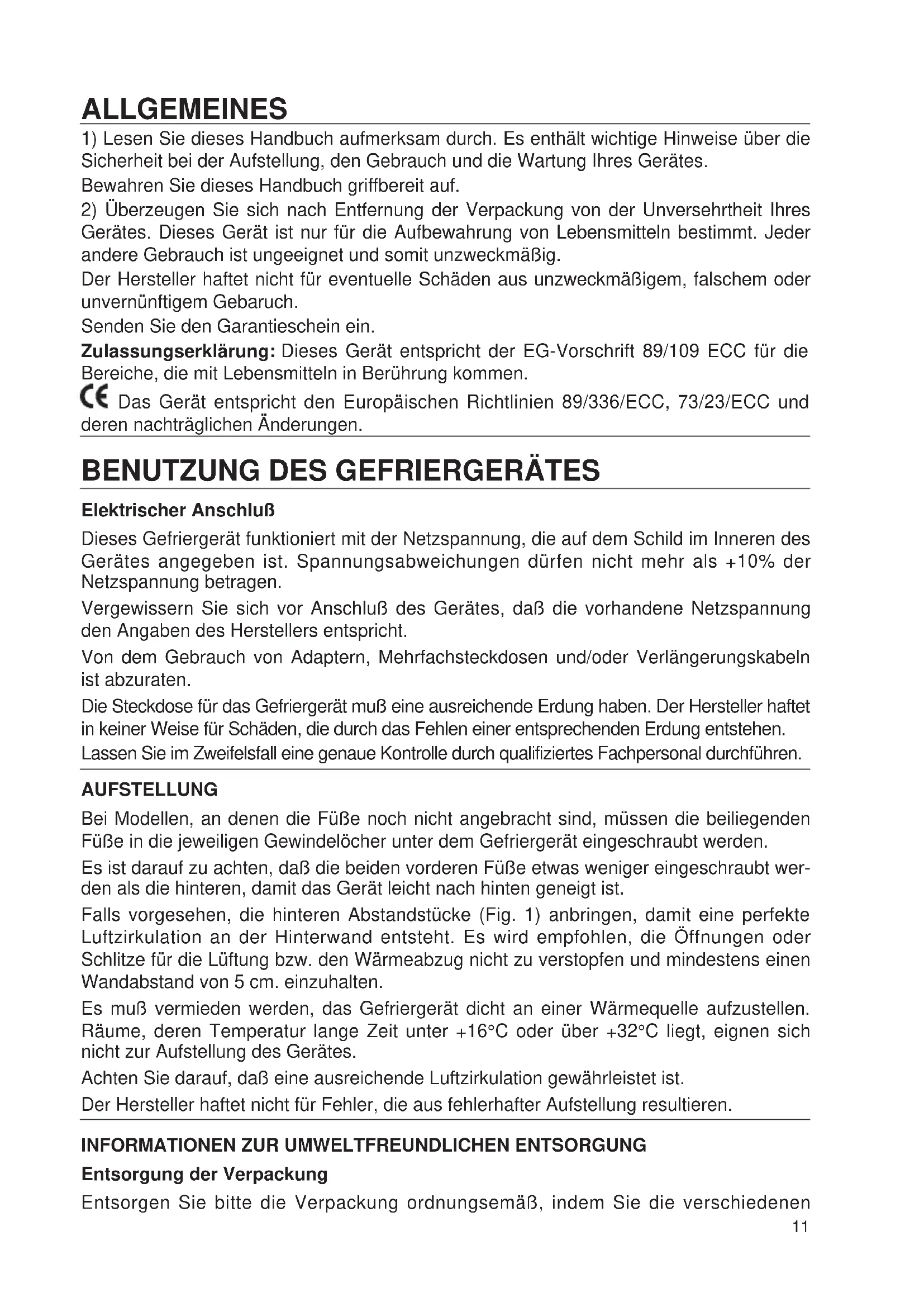

1) Lesen Sie dieses Handbuch aufmerksam durch. Es enthält wichtige Hinweise über die Sicherheit bei der Aufstellung, den Gebrauch und die Wartung Ihres Gerätes.
Bewahren Sie dieses Handbuch griffbereit auf.
2) Überzeugen Sie sich nach Entfernung der Verpackung von der Unversehrtheit Ihres Gerätes. Dieses Gerät ist nur für die Aufbewahrung von Lebensmitteln bestimmt. Jeder andere Gebrauch ist ungeeignet und somit unzweckmäßig.
Der Hersteller haftet nicht für eventuelle Schäden aus unzweckmäßigem, falschem oder unvernünftigem Gebaruch.
Senden Sie den Garantieschein ein.
Zulassungserklärung: Dieses Gerät entspricht der EG-Vorschrift 89/109 ECC für die Bereiche, die mit Lebensmitteln in Berührung kommen.
CE Das Gerät entspricht den Europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachträglichen Änderungen.
BENUTZUNG DES GEFRIERGERÄTES
Elektrischer Anschluß
Dieses Gefriergerät funktioniert mit der Netzspannung, die auf dem Schild im Inneren des Gerätes angegeben ist. Spannungsabweichungen dürfen nicht mehr als +10% der Netzspannung betragen.
Vergewissern Sie sich vor Anschluß des Gerätes, daß die vorhandene Netzspannung den Angaben des Herstellers entspricht.
Von dem Gebrauch von Adaptern, Mehrfachsteckdosen und/oder Verlängerungskabeln ist abzuraten.
Die Steckdose für das Gefriergerät muß eine ausreichende Erdung haben. Der Hersteller haftet in keiner Weise für Schäden, die durch das Fehlen einer entsprechenden Erdung entstehen.
Lassen Sie im Zweifelsfall eine genaue Kontrolle durch qualifiziertes Fachpersonal durchführen.
AUFSTELLUNG
Bei Modellen, an denen die Füße noch nicht angebracht sind, müssen die beiliegenden Füße in die jeweiligen Gewindelöcher unter dem Gefriergerät eingeschraubt werden.
Es ist darauf zu achten, daß die beiden vorderen Füße etwas weniger eingeschraubt werden als die hinteren, damit das Gerät leicht nach hinten geneigt ist.
Falls vorgesehen, die hinteren Abstandstücke (Fig. 1) anbringen, damit eine perfekte Luftzirkulation an der Hinterwand entsteht. Es wird empfohlen, die Öffnungen oder Schlitze für die Lüftung bzw. den Wärmeabzug nicht zu verstopfen und mindestens einen Wandabstand von 5 cm. einzuhalten.
Es muß vermieden werden, das Gefriergerät dicht an einer Wärmequelle aufzustellen. Räume, deren Temperatur lange Zeit unter +16°C oder über +32°C liegt, eignen sich nicht zur Aufstellung des Gerätes.
Achten Sie darauf, daß eine ausreichende Luftzirkulation gewährleistet ist.
Der Hersteller haftet nicht für Fehler, die aus fehlerhafter Aufstellung resultieren.
INFORMATIONEN ZUR UMWELTFREUNDLICHEN ENTSORGUNG
Entsorgung der Verpackung
Entsorgen Sie bitte die Verpackung ordnungsemäß, indem Sie die verschiedenen
Materialien (Styropor, Pappe, Kartonage usw.) vorsortieren und getrennt in den dafür vorgesehenen Abfallbehältem deponieren.
Achtung:
Dieses Gerät ist FCKW-frei. Der Kältekreislauf ist mit dem FKW R 134a gefüllt oder anderenfalls mit dem Naturgas R 600a (zusätzlich FKW-frei). Genauere Informationen entnehmen Sie bitte dem Typenschild im Inneren des Geräts.
Für die Reinigung dürfen keine anderen Gegenstände oder Verfahren eingesetzt werden als die in dem entsprechenden Abschnitt dieser Bedienungsanleitung beschriebenen, um Beschädigungen des Geräts zu vermeiden.
Für die Geräte mit dem Kältemittel Isobutan (R 600a) gilt:
Isobutan ist ein umweltfreundliches, aber brennbares Naturgas. Es ist deshalb unverzichtbar sicherzustellen, daß:
- das Gerät in einem Raum aufgestellt wird, in dem mindestens 3 Kubikmeter Rauminhalt frei sind;
- die Belüftungsöffnungen des Geräts freigelassen und gereinigt werden;
- der Kühlkreislauf des Geräts nicht beschädigt wird, weder intern durch das Benutzen schneidender oder stechender Gegenstände noch extern durch das unsachgemäße Reinigen des Verflüssigers.
Wenn Sie das Gerät nach Jahren außer Betrieb nehmen, muß das Kältemittel entsorgt werden, bevor es zur Deponie transportiert wird. Bitte wenden Sie sich an Ihren Fachhändler oder die vorhandenen kommunalen Entsorgungseinrichtungen.
TEMPERATUR EINSTELLEN
Die Umgebungstemperatur, die Beladung und die Häufigkeit, mit der Sie die Gerätetür öffnen, beeinflussen die Innentemperatur. Wenn Sie die Temperatureinstellung ändern, kann es vorkommen, daß das Kälteaggregat nicht augenblicklich anspringt, da es in einer Ruhephase ist. Die Temperatur wird durch das Drehen am Thermostat außen am Gerät eingestellt.
Wenn Sie den Drehknopf im Uhrzeigersinn drehen, senken Sie die Temperaturen immer weiter ab. Es empfiehlt sich, den Thermostat-Knopf auf eine mittlere Position einzustellen. Wenn das Gerät häufig geöffnet wird oder wenn größere Mengen Kühlguts eingeführt werden, sollte der Thermostat höher gestellt werden.
BEDIENFELD Abb. 2
Wenn der Stecker eingesteckt wird, leuchtet die grüne Kontrollampe (B) auf.
Der Thermostat A steuert die Temperatur des Gefrierschrankes.
Auf Position "●" kühlt das Gerät nicht, die grüne Kontrollampe (B) leuchtet.
Wird der Thermostatknopf im Uhrzeigersinn gedreht, tritt das Gerät in Funktion.
Wenn die rote Kontrollampe (C) leuchtet, ist die Temperatur im Gefrierraum nicht niedrig genug. Das kann folgende Gründe haben:
- Das Gerät wurde gerade in Betrieb genommen.
- Die Tür ist offen bzw. nicht richtig geschlossen.
- Neues Gefriergut wurde in den Gefrierschrank gegeben.
Die rote Lampe schaltet aus, wenn die vorgesehene Innen-Temperatur erreicht wird.
Die gelbe Kontrollampe (D) leuchtet auf, wenn der Thermostatknopf (A) durch Drehen im Uhrzeigersinn auf Position "SUPER" gebracht wird, womit der Kompressor auf Dauerbetrieb eingestellt wird.
AUFBEWAHRUNG UND EINFRIEREN \*\*\*\*
Das **** - Zeichen zeigt die Möglichkeit an, die Tiefkühlwaren bei niedriger Temperatur für lange Zeit aufzubewahren und die frischen Nahrungsmittel einzufrieren.
Bei Stromausfall auf keinen Fall die Tür öffnen.
Für 10 bis 12 Stunden verderben die eingefrorenen Waren nicht.
Bei längeren Unterbrechungen müssen die Nahrungsmittel in Papier oder Folie eingeschlagen und möglichst in einem Tiefkühler oder an einem kühlen Ort aufbewahrt werden.
In diesem Falle ist es angebracht, die Lebensmittel innerhalb von 24 Stunden zu verzehren oder sie zu kochen und dann einzufrieren.
Durch den Kälteakku (mitgeliefert nur bei einigen Modellen) wird die Lagerzeit bei Stromausfall erhöht, da das Auftauen des Gefriergutes zusätzlich verzögert wird.
Der Kälteakku muß im obersten Gefrierfach gelagert werden.
Zur Durchführung von Gefrierprüfungen nach Norm wird geraten, alle Körbe bis auf die unteren zwei entfernen.
Für das Einfrieren frischer Produkte rät man:
- Falls erforderlich, die bereits eingefrorenen Produkte in das Aufbewahrungsfach legen, - den Thermostaten auf schnelles Einfrieren "SUPER" stellen wenigstens 24 Stunden, bevor die einzufrierenden Lebensmittel hineingelegt werden und nicht vergessen, den Schalter spätestens 24 Stunden nach dem Beginn des Einfriervorganges wieder auf die Ausgangsposition zu stellen.
Die maximale Menge con Lebensmitteln, die laut europäischen Richtlinien eingefroren werden darf, ist auf dem Matrikelschild angegeben.
ABTAUEN
a) 24 Stunden vor dem Abtauen den Thermostaten höher stellen, um die Lebensmittel auf eine niedrige Temperatur zu bringen.
b) die eingefrorenen Lebensmittel in Papier oder Lebensmittelfolie wickeln und in den Tiefkühler oder an einen kühlen Ort legen.
c) Den Stecker aus der Steckdose ziehen.
d) Die Tür offen lassen.
e) Nach dem Abtauen das Geräte-Innere trocknen und die Nahrungsmittel wieder hineinlegen.
f) Den Stecker in die Steckdose stecken und das Gerät 3/4 Stunden mit hoch eingestelltem Thermostat laufen lassen, danach wieder in Normal-Position einstellen.
Die Gefrierschränke sind mit einem System zum Auffangen des Abtauwassers ausgestattet. Es handelt sich hierbei um eine herausziehbare Tauwasserführung, die sich im Roden des Innengehäuses befindet.
REINIGUNG
Zur Vermeidung übler Gerüche ist eine periodische Reinigung des Geräteinneren wenigstens 2 bis 3 Mal pro Jahr angebracht.
a) Vor Beginn eines jeden Säuberungs - oder Wartungsvorganges ist das Gerät durch Herausziehen des Steckers vom Stromnetz zu trennen. Das Stellen des Thermostatschalters auf "●" ist nicht ausreichend.
b) Die Lebensmittel aus dem Gerät herausnehmen.
c) Abwarten, bis das Eis auf dem Verdampfer getaut ist.
d) Das Geräte-Innere mit lauwarmem Wasser mit einem Zusatz von 1 bis 2 Löffeln Salz reinigen, nachspülen und trocknen. ACHTUNG: Keine Scheuer - Spül - oder Lösungsmittel verwenden!
e) Die Lebensmittel wieder ins Gerät legen und das Gerät wieder anschalten.
Soll das Gerät längere Zeit nicht benutzt werden, ist nach gründlicher Reinigung die Tür anzulehnen und der Stecker nicht wieder in die Steckdose zu stecken.
TECHNISCHER KUNDENDIENST
Für eventuelle Reparaturen sollten Sie sich nur an einen vom Hersteller autorisierten Kundendienst wenden und die Verwendung von Originalersatzteilen verlangen.
Eine Nichteachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen.
Falls Ihr Kühlgerät nicht funktionieren sollte oder nicht normal läuft, kontrollieren Sie bitte folgende Punkte, bevor Sie den Kundendienst rufen:
1) Kommt Strom aus der Steckdose, an der das Gerät angeschlossen ist? Prüfen Sie dies mit einem Spannungsmesser oder evtl. mit einer Lampe.
2) Sitzt der Anschlußstecker richtig in der Steckdose? Evtl. wieder richtig einstecken.
3) Steht der Thermostat auf "●"? Stellen Sie den Thermostatschalter wieder auf Betrieb 4.
4) Ist die Eisschicht auf dem Verdampfer und im Tiefkühlfach dicker als 4-5 mm.? Tauen Sie das Gerät ab (siehe "Abtauen").
5) Liegen die Lebensmittel so im Gerät, daß die Luft zirkulieren kann? Evtl. die Lebensmittel anders hineinlegen.
6) Kann die Luft an der Geräterückseite frei um den Kondensator zirkulieren? Evtl. das Gerät weiter von der Wand abrücken.
Sollte Ihr Gerät trotzdem nicht funktionieren, rufen Sie den Kundendienst unter Nennung Ihres Modells (siehe Schild im Geräteinnenraum bzw. Garantieunterlagen), nur so wird ein schneller Service möglich sein.
Während des Betriebs Kann eine Erwärmung außen am Gehäuse auftreten.
WECHSELBARER TÜRANSCHLAG DER TIEFKÜHLSCHRÄNKE
Notwendige Werkzeuge: — Steckschlüssel 8 mm.
— Kreuzschraubenzieher
Wechseln der Tür (Abb. 3)
1) Es ist ratsam, den Tiefkühler hinzulegen oder um 45° zu neigen, da an dem unteren Teil des Gerätes gearbeitet werden muß, um das untere Scharnier zu entfernen;
2) Unteres Scharnier und die entsprechenden Unterlegscheiben entfernen durch Lockern der Schrauben A (Siehe Abb.).
3) Die Tür abnehmen.
4) Die Kunststoffabdeckung vom Bedienfeld abnehmen, die das obere Scharnier zudeckt.
5) Den Stift C des oberen rechten Scharniers abschrauben und links anbringen.
6) Die Tür wieder anbringen und in umgekehrter Reihenfolge vorgehen (3-2).
Nicht vergessen, auch die Abstandsunterlegscheiben zwischen Tür und Scharnier anzu- bringen.
7) Den Griff von der linken auf die rechte Seite durch Lösen der entsprechenden Schrauben versetzen.
8) Das Gerät wieder senkrecht stellen.
