BEDIENUNGSANLEITUNG IFU 2100 A-0 IBERNA

Um an die Steuereinheit zu gelangen, brauchen Sie nur die obere Tür des Gefrierschranks zu öffnen.

Die grüne Anzeige "○" zeigt an, dass der Gefrierschrank in Betrieb ist, sie leuchtet bei jeder Einstellung des Thermostats, einschließlich der Position "●".

Mit dem Drehknopf kann das Gerät in Betrieb genommen und die Temperatur des Gefrierfachs eingestellt werden. Die empfohlenen Einstellungen sind 2-3. Zum Abschalten des Gerätes stellt man den Drehknopf auf "●".

(Abbildung 1)

Die gelbe/orangefarbene Anzeige leuchtet auf, wenn der Drehknopf des Thermostats auf SUPER gestellt wurde. In diesem Fall ist der Kompressor kontinuierlich in Betrieb.

Die rote Anzeige leuchtet auf, wenn die Temperatur des Gefrierschranks über der Temperatur liegt, die mit dem Drehknopf des Thermostats eingestellt wurde. Dies kann folgende Ursachen haben:

• das Gerät wurde soeben eingeschaltet
• die Tür wurde zu lange offen gelassen
• es wurden warme Speisen hineingestellt

EINFRIEREN

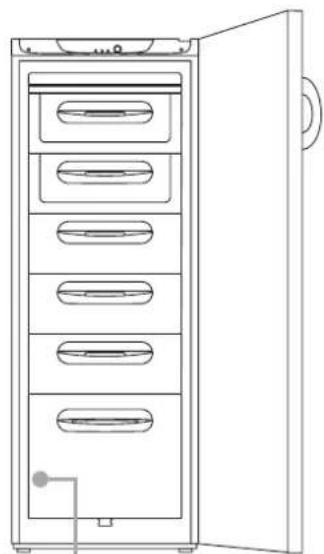

Achtung: Hier befindet sich das Typenschild, auf dem die Höchstmenge der Speisen, die eingefroren werden können, sowie die Daten verzeichnet sind, die im Falle eines Defekts dem Kundendienst mitgeteilt werden müssen.

Alle Fächer des Gefrierschrankes gewährleisten die optimale Aubewahrung des Gefriergutes.

Zum Einfrieren der maximal möglichen Gefriermenge laut Matrikelschild empfehlen wir, die Schubladen vorübergehend zu entfernen und die einzufrierenden Speisen direkt auf den Metallrost zu legen.

Drehen Sie das Thermostat, welches die Funktionen des Gefrierschranks steuert, im Uhrzeigersinn, bis die Position SUPER erreicht ist. Gleichzeitig leuchtet die entsprechende gelbe/orangefarbene Anzeige auf (siehe Abbildung 1). Nach 24 Stunden legen Sie die Speisen direkt auf den Metallrost. Nach weiteren 24 Stunden ist der Gefriervorgang abgeschlossen, die Schubladen können wieder hineingeschoben und die Speisen im Gefrierschrank verteilt werden. Stellen Sie dann das Thermostat wieder auf Position 2-3.

Bei Normtests über Gefriervorgang und Aufbewahrung sind alle Schubladen außer der untersten herauszunehmen.

DER WASSERABFLUSS

Achtung: Wenn die Reifschicht dicker als 3 mm ist, sollte der Kühlraum abgetaut werden.

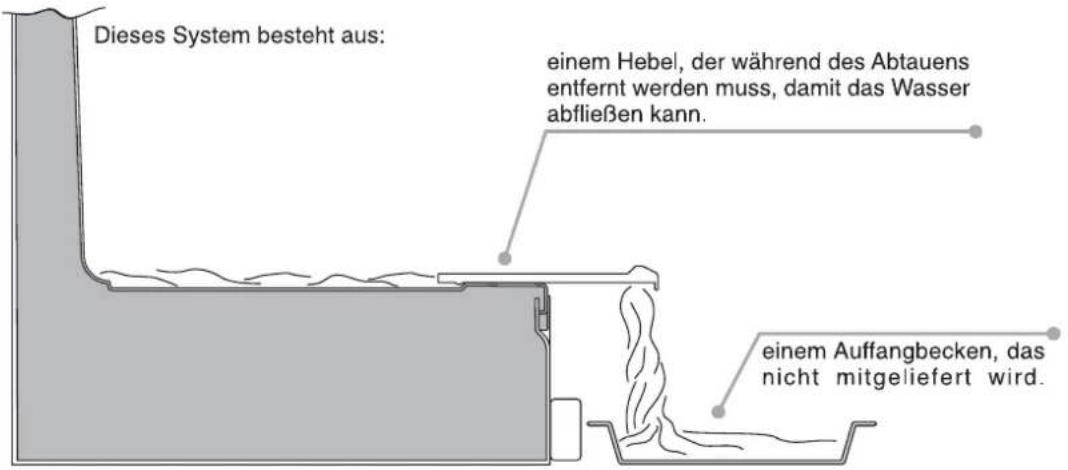

Der Gefrierschrank ist mit einem Tauwasser-Ableitsystem ausgestattet.

WECHSEL DES TÜRANSCHLAGS

Legen Sie den Gefrierschrank hin oder neigen Sie ihn zu 45°, damit die Arbeiten an dessen Unterseite leichter ausgeführt werden können.

1

Schrauben Sie durch Entfernen der entsprechenden Schrauben das untere rechte Schamier ab, nehmen Sie dann die Tür ab

2

Nehmen Sie die Kappen (A) und (B) ab, schrauben Sie die Schrauben ab und ziehen Sie die Stimwand teilweise heraus.

Schrauben Sie das rechte Scharnier ab.

4

Stechen Sie an der vorbezeichneten Stelle ein Loch in die Stirnwand.

Nehmen Sie das linke obere Scharnier aus der beiliegenden Zubehörtüte und bringen Sie es an.

6

Bringen Sie die Stirnwand durch Befestigen der Schrauben und Kappen wieder an

Montieren Sie die Tür wieder und befestigen Sie das untere Schamier

Der entsprechende Umbau der Griffe: entfernen Sie die Zierkappen an der rechten Seite der Türen.

9

Schrauben Sie die Griffe von der linken Seite ab und bringen Sie sie an der rechten Seite an, befestigen Sie anschließend die Zierkappen an der linken Seite der Türen.

10

Stellen Sie das Gerät wieder aufrecht hin und warten Sie 2 Stunden, bevor Sie es erneut in Betrieb nehmen.

11
