Produkttyp	Dunstabzugshaube
Marke	Neff
Modell	D51NAA1C0B
Gewicht	Maximal 5 kg
Stromversorgung	220-240 V, 50 Hz, Wechselstrom
Schutzklasse	Klasse 1
Anzahl der Geschwindigkeitsstufen	3 Stufen
Beleuchtung	LED, unabhängig schaltbar
Betriebsmodi	Abluft- und Umluftbetrieb
Fettfiltertyp	Metall, spülmaschinengeeignet
Geruchsfilter	Aktivkohle (Ref. DWZ0IN0AO), alle 3 Monate austauschen
Umluftkit	Ref. DWZ0IN0T0, optional
Pflege der Fettfilter	Monatliche Reinigung, von Hand oder in der Spülmaschine (max. 70°C)
Bedienelemente	Schieberegler für Lüftung und Beleuchtung

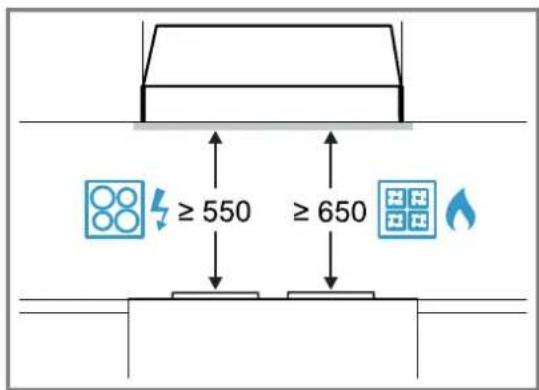

Sicherheit	Automatische Abschaltung nicht angegeben; Sicherheitsabstände und Installationshinweise beachten
Gerätemaße	Nicht in der Anleitung angegeben; Breite muss der des Kochfelds entsprechen
Länge des Netzkabels	Ca. 1,30 m
Produktnummer (E-Nr.)	Auf dem Typenschild (unter dem Filter)
Verfügbares Zubehör	Aktivkohlefilter, Umluftkit

Häufig gestellte Fragen - D51NAA1C0B NEFF

Wie schalte ich die Dunstabzugshaube ein?

Stellen Sie den Schieberegler auf Position 1, um das Gerät einzuschalten. Die Haube läuft dann auf Stufe 1.

Wie stelle ich die Lüftungsgeschwindigkeit ein?

Nutzen Sie den Schieberegler, um je nach Intensität der Kochdünste die Position 1, 2 oder 3 auszuwählen.

Wie schalte ich die Dunstabzugshaube aus?

Stellen Sie den Schieberegler auf Position 0, um die Lüftung vollständig auszuschalten.

Wie schalte ich die Beleuchtung ein oder aus?

Die Beleuchtung schaltet sich ein, wenn der Schieberegler auf Position 1 steht, und aus bei Position 0. Sie arbeitet unabhängig von der Lüftung.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die Luft über einen Kanal nach außen abgeführt. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter (optional) gereinigt und in den Raum zurückgeführt.

Wie oft sollten die Fettfilter gereinigt werden?

Die Metallfettfilter sollten etwa einmal im Monat von Hand oder in der Spülmaschine (max. 70°C) gereinigt werden.

Wie reinige ich die Fettfilter in der Spülmaschine?

Entfernen Sie die Filter, legen Sie sie lose in die Spülmaschine ohne sie einzuklemmen und starten Sie einen Spülgang bei max. 70°C. Lassen Sie sie danach abtropfen.

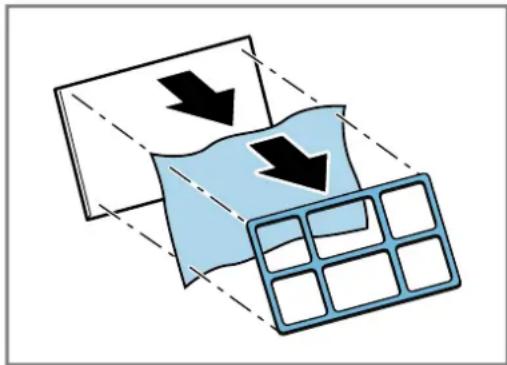

Wann sollte der Geruchsfilter ausgetauscht werden?

Der Aktivkohlefilter sollte bei normalem Gebrauch (ca. 1 Stunde pro Tag) alle 3 Monate ausgetauscht werden. Er kann nicht gereinigt werden.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie, ob der Netzstecker eingesteckt ist, die Sicherung nicht durchgebrannt ist und die Stromversorgung aktiv ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

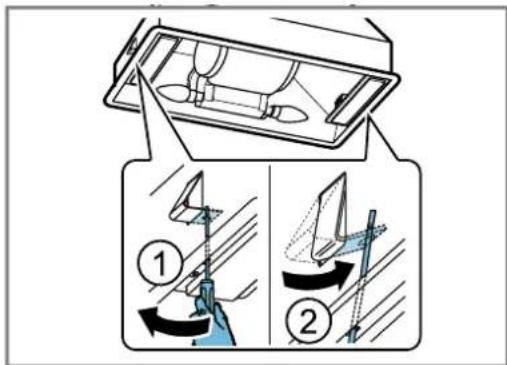

Wie tausche ich die LED-Beleuchtung aus?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Lampenabdeckung, schrauben Sie die defekte Lampe heraus und ersetzen Sie sie durch eine identische LED-Lampe. Setzen Sie die Abdeckung wieder auf und schließen Sie das Gerät wieder an.

BEDIENUNGSANLEITUNG D51NAA1C0B NEFF

D51NAA1C0, D51NAA1C0B

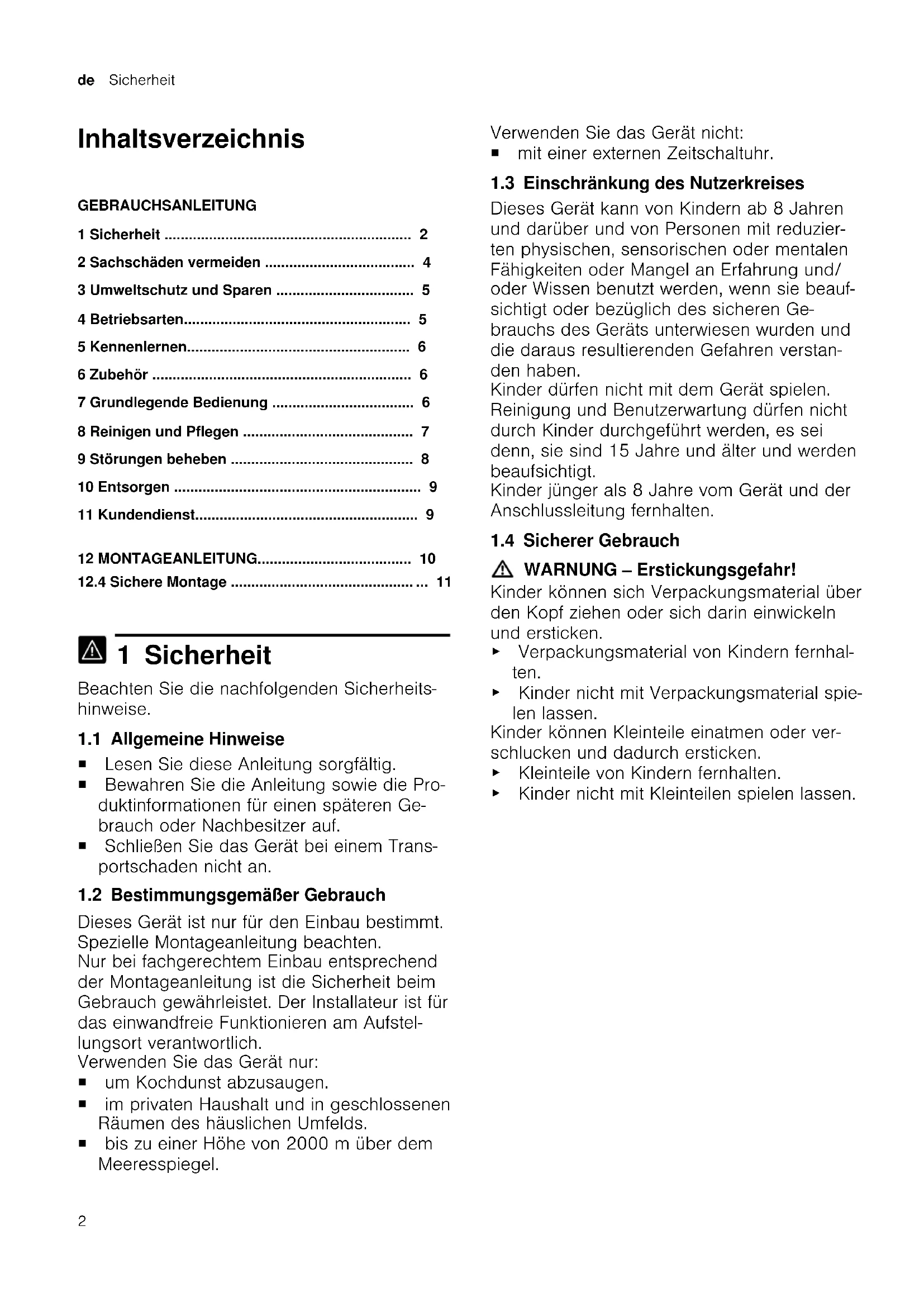

Inhaltsverzeichnis

GEBRAUCHSANLEITUNG

1 Sicherheit 2 2 Sachschaden vermeiden 4 3 Umweltschutz und Sparen 5 4 Betriebsarten 5 5 Kennenlernen 6 6 Zubehör 6 7 Grundlegende Bedienung 6 8 Reinigen und Pflegen 7 9 Störungen beheben 8 10 Entsorgen 9 11 Kundendienst 9 12 MONTAGEANLEITUNG 10 12.4 Sichere Montage 11

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig. Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Verwenden Sie das Gerät nur:

um Kochdunst abzusaugen. im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds. ■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

mit einer externen Zeitschaltuhr.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

WARNUNG - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten. Kinder nicht mit Kleinteilen spielen lassen.

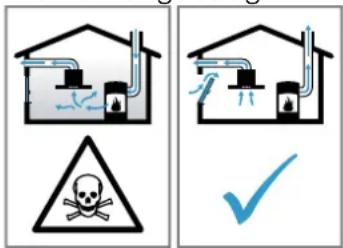

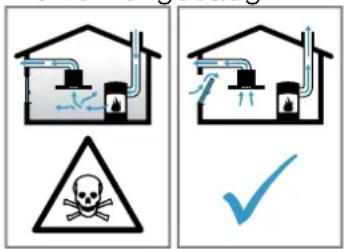

WARNUNG - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichende Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNUNG - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Gerät nie ohne Fettfilter betreiben. Die Fettfilter regelmäßig reinigen. - Nie in der Höhe des Geräts mit offenen Flammen arbeiten (z. B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Es darf keinen Funkenflug geben.

Heißes Öl und Fett entzünden sich schnell.

Heißes Öl und Fett ständig beaufsichtigen. - Nie brennendes Öl oder Fett mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Gaskochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden.

Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.

Bei gleichzeitigem Betrieb mehrerer Gaskochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden.

Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben. Die höchste Lüfterstufe einstellen. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Zwei Gaskochstellen entsprechen einem Großbrenner. - Nie Großbrenner mit mehr als 5 kW mit größter Flamme länger als 15 Minuten betreiben, z. B. Wok.

WARNUNG - Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß.

• Nie die heißen Teile berühren. Kinder fernhalten.

Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.

WARNUNG - Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

Geräteinnenraum vorsichtig reinigen.

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen. Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). - Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

WARNUNG - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNUNG - Explosionsgefahr!

Stark ätz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspülers können zu Explosionen führen.

• Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.

WARNUNG - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter regelmäßig reinigen.

WARNUNG - Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

WARNUNG - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Kondenswasser kann zu Korrosionsschäden führen. - Um Kondenswasserbildung zu vermeiden, das Gerät beim Kochen einschalten. Wenn Nässe in die Bedienelemente eindringt, können Schäden entstehen. - Nie Bedienelemente mit einem nassen Tuch reinigen. Falsche Reinigung beschädigt die Oberflächen. Reinigungshinweise beachten. - Keine scharfen oder scheuernden Reinigungsmittel verwenden. Edelstahlflächen nur in Schliffrichtung reinigen. - Nie Bedienelemente mit Edelstahlreiniger reinigen. Zurücklaufendes Kondenswasser kann das Gerät beschädigen. Der Abluftkanal muss vom Gerät aus mit mindestens 1° Gefälle installiert sein.

Wenn Sie Designelemente falsch beanspruchen, können diese abbrechen.

• Nicht an Designelementen ziehen. Keine Gegenstände auf Designelemente stellen oder an diese hängen.

Oberflächenbeschädigung durch nicht abgezogene Schutzfolie.

Die Schutzfolie vor dem ersten Gebrauch von allen Geräteteilen entfernen.

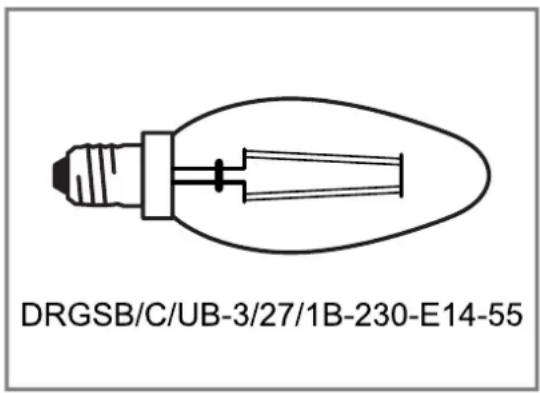

Wenn eine Lampe defekt ist, können die restlichen Lampen überlasten.

Defekte Lampen austauschen.

Lackierte Oberflächen sind empfindlich.

Reinigungshinweise beachten. → "Gerät reinigen", Seite 7 - Lackierte Oberflächen vor Verkratzungen schützen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Die Lüfterstufe an die Intensität der Kochdünste anpassen.

• Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.

Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wählen.

Die Gerüche verteilen sich weniger im Raum.

Die Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.

• Wenn die Beleuchtung ausgeschaltet ist, verbraucht sie keine Energie.

Die Filter in den angegebenen Abständen reinigen oder wechseln.

Die Wirksamkeit der Filter bleibt erhalten.

Den Kochdeckel aufsetzen.

Die Kochdünste und das Kondensat verringern sich.

Die Zusatzfunktionen nur bei Bedarf nutzen.

• Das Ausschalten von Zusammenfunktionen verringert den Stromverbrauch.

4 Betriebsarten

Sie können Ihr Gerät im Abluftbetrieb oder im Umluftbetrieb verwenden.

4.1 Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Die Luft darf nicht in einen Kamin abgeleitet werden, der für Abgase von Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen (dies gilt nicht für Umluftgeräte).

Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

4.2 Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Geruchsfilter gereinigt und wieder in den Raum zurückgeführt.

Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauen. Die verschiedenen Möglichkeiten, das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie unserem Katalog oder fragen Sie Ihren Fachhändler. Das notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

5 Kennenlernen

5.1 Bedienelemente

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

0 Lüfter ausschalten 1 Lüfterstufe 1 einschalten 2 Lüfterstufe 2 einschalten 3 Lüfterstufe 3 einschalten 0 Beleuchtung ausschalten 1 Beleuchtung einschalten

6 Zubehör

Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Verwenden Sie nur Originalzubehör, da diese genau auf Ihr Gerät abgestimmt ist.

Zubehör ist gerätespezifisch. Geben Sie beim Kauf immer die genaue Bezeichnung (E-Nr.) Ihres Geräts an. → Seite 9

Welches Zubehör für Ihr Gerät verfügbar ist, erfahren Sie in unserem Katalog, im Online-Shop oder beim Kundendienst.

7 Grundlegende Bedienung

7.1 Gerät einschalten

Den Schieberegler auf Position 1 stellen.

7.2 Lüfterstufe einstellen

Den Schieberegler auf Position 1, 2 oder 3 stellen.

7.3 Gerät ausschalten

Den Schieberegler auf Position 0 stellen.

7.4 Beleuchtung einschalten

Die Beleuchtung können Sie unabhängig von der Lüftung einschalten und ausschalten.

Den Schieberegler auf Position 1 stellen.

7.5 Beleuchtung ausschalten

Den Schieberegler auf Position 0 stellen.

8 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

8.1 Reinigungsmittel

Geeignete Reinigungsmittel erhalten Sie beim Kundendienst oder im Online-Shop.

ACHTUNG!

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

Keine scharfen oder scheuernden Reinigungsmittel verwenden. Keine stark alkoholhaltigen Reinigungsmittel verwenden. Keine harten Scheuerkissen oder Putzschwämme verwenden. Keine speziellen Reiniger zur Warmreinigung verwenden. Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel nur verwenden, wenn diese in der Reinigungsanleitung zu dem entsprechenden Teil empfohlen werden. Schwammtücher vor Gebrauch gründlich auswringen.

8.2 Gerät reinigen

Reinigen Sie das Gerät wie vorgegeben, damit die unterschiedlichen Teile und Oberflächen nicht durch eine falsche Reinigung oder ungeeignete Reinigungsmittel beschädigt werden.

WARNUNG - Explosionsgefahr!

Stark ätzend-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspülers können zu Explosionen führen.

• Nie stark ätzend-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.

WARNUNG - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNUNG - Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß. Vor der Reinigung das Gerät abkühlen lassen.

WARNUNG - Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

Geräteinnenraum vorsichtig reinigen. 1. Die Informationen zu den Reinigungsmitteln beachten. 2. Je nach Oberfläche wie folgt reinigen:

• Edelstahlflächen mit einem Schwammtuch und etwas Spüllauge in Schliffrichtung reinigen.
• Lackierte Oberflächen mit einem Schwammtuch und etwas Spüllauge reinigen. Aluminium mit einem weichen Tuch und Glasreiniger reinigen.
• Kunststoff mit einem weichen Tuch und Glasreiniger reinigen.
• Glas mit einem weichen Tuch und Glasreiniger reinigen.
• Mit einem weichen Tuch nachtrocknen.
• Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünn auftragen. Edelstahl-Pflegemittel erhalten Sie beim Kundendienst oder im Online-Shop.

8.3 Bedienelemente reinigen

WARNUNG - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Mit einem feuchten Schwammtuch und heißer Spüllauge reinigen.
3. Mit einem weichen Tuch nachtrocknen.

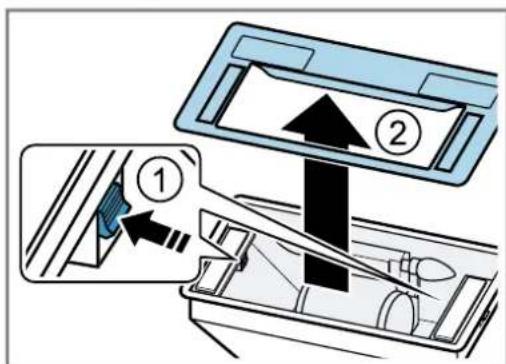

8.4 Fettfilter ausbauen

1. ACHTUNG!

Herabfallende Fettfilter können das darunterliegende Kochfeld beschädigen. Mit einer Hand unter den Fettfilter fassen.

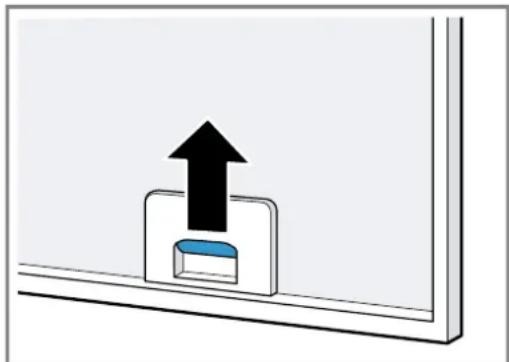

Die Verriegelungen an den Fettfiltern öffnen.

1. Die Fettfilter aus den Halterungen nehmen.

Um heruntertropfendes Fett zu vermeiden, die Fettfilter waagerecht halten.

8.5 Fettfilter von Hand reinigen

Die Fettfilter filtern das Fett aus dem Kuchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad.

WARNUNG - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter ca. 1 Mal im Monat reinigen.

Voraussetzung: Die Fettfilter sind ausgebaut.

→ "Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Die Fettfilter in heißer Spüllauge einweichen. Bei hartnäckigem Schmutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.
3. Die Fettfilter mit einer Bürste reinigen.
4. Die Fettfilter gründlich ausspülen.
5. Die Fettfilter abtropfen lassen.

8.6 Fettfilter im Geschirrspüler reinigen

Die Fettfilter filtern das Fett aus dem Kuchendunst. Regelmäßig gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad.

WARNUNG - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter ca. 1 Mal im Monat reinigen.

ACHTUNG!

Die Fettfilter können durch Einklemmen beschädigt werden.

Die Fettfilter nicht einklemmen.

Hinweis: Bei der Reinigung des Fettfilters im Geschirrspüler können leichte Verfärbungen auftreten. Die Verfärbungen haben keinen Einfluss auf die Funktion der Fettfilter.

Voraussetzung: Die Fettfilter sind ausgebaut. → "Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Die Fettfilter locker in den Geschirrspüler stellen. Stark verschmutzte Fettfilter nicht mit Geschirr reinigen. Bei hartnäckigem Schmutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.
3. Den Geschirrspüler starten. Bei der Temperatureinstellung maximal 70 °C wählen.
4. Die Fettfilter abtropfen lassen.

8.7 Geruchsfilter für Umluftbetrieb

Geruchsfilter binden die Geruchsstoffe im Umluftbetrieb. Regelmäßig gewechselte Geruchsfilter gewährleisten einen hohen Geruchsabscheidegrad.

Der Geruchsfilter muss bei normalem Betrieb, ca. eine Stunde täglich, alle 3 Monate ausgetauscht werden. Der Geruchsfilter kann nicht gereinigt oder regeneriert werden.

Geruchsfilter erhalten Sie beim Kundendienst oder im Online-Shop. Verwenden Sie nur Original-Geruchsfilter.

Geruchsfilter ausbauen

1. Den Fettfilter ausbauen. → Seite 7
2. Das Gitter und den Fettfilter entfernen.

Geruchsfilter einbauen

1. Den Geruchsfilter auf den Fettfilter legen.
2. Den Geruchsfilter mit dem Gitter fixieren.

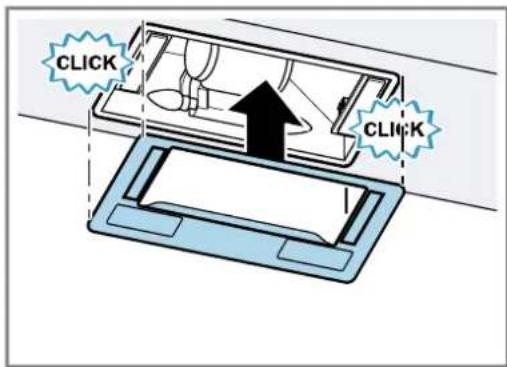

8.8 Fettfilter einbauen

ACHTUNG!

Herabfallende Fettfilter können das darunterliegende Kochfeld beschädigen.

• Mit einer Hand unter den Fettfilter fassen.
• Die Fettfilter einsetzen.
• Die Fettfilter nach oben klappen und die Verriegelungen einrasten.
• Sicherstellen, dass die Verriegelungen einrasten.

9 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG - Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

9.1 Funktionsstörungen

Störung Ursache und Störungsbehebung

Gerät funktioniert nicht. Netzstecker der Netzanschlussleitung ist nicht eingesteckt. Schließen Sie das Gerät am Stromnetz an.

Störung Ursache und Störungsbehebung

Gerät funktioniert nicht.

Sicherung ist defekt. Prüfen Sie die Sicherung im Sicherungskasten. Stromversorgung ist ausgefallen. Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.

9.2 LED-Leuchten auswechseln

WARNUNG - Stromschlaggefahr!

Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Strom.

Vor dem Auswechseln den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

WARNUNG - Verletzungsgefahr!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1).

• Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Hinweis:

Nur Leuchtmittel gleichen Typs und gleicher Leistung verwenden.

1. Das Gerät stromlos machen.
2. Die Lampenabdeckung lösen und abnehmen ①
3. Die Lampe herausdrehen ② und durch den gleichen Lampentyp ersetzen.

1. Die Lampenabdeckung einsetzen.
2. Den Netzstecker einstecken und die Sicherung wieder einschalten.

10 Entsorgen

10.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

11 Kundendienst

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

11.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

• im Innenraum des Geräts (dazu die Fettfilter ausbauen) oder auf der Oberseite des Geräts.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

12 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

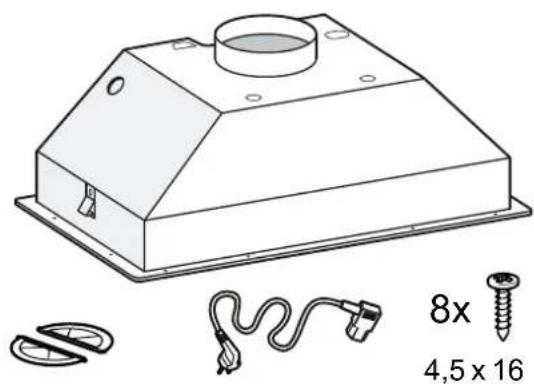

12.1 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

12.2 Gerätemaße

Hier finden Sie die Maße des Geräts.

12.3 Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts.

12.4 Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

WARNUNG - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

• Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist. Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsräumen von Feuerstätten dient. Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

WARNUNG - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

WARNUNG - Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihren Kochgeräten. Falls die Installationsanweisungen der Kochgeräte einen abweichenden Abstand vorgeben, immer den größeren Abstand berücksichtigen. Werden Gaskochstellen und Elektrokochstellen zusammen betrieben, gilt der größte angegebene Abstand.

Die Fettablagerungen im Fettfilter können sich entzünden.

In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

WARNUNG - Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

Schutzhandschuhe tragen. Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.

WARNUNG - Stromschlaggefahr!

Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder einklemmen.

Unsachgemäße Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung. Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein. Falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden. Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

12.5 Allgemeine Hinweise

Beachten Sie diese allgemeinen Hinweise bei der Installation.

• Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
• Bei der Ableitung von Abluft müssen die behördlichen und gesetzlichen Vorschriften, wie z.B. die Landesbauverordnung, beachtet werden.

Um das Gerät im Servicefall ungehindert zu erreichen, einen leicht zugänglichen Montageort wahren. Die Oberflächen des Geräts sind empfindlich. Bei der Montage Beschädigungen vermeiden.

12.6 Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anzuschließen, beachten Sie diese Hinweise.

WARNUNG - Stromschlaggefahr!

Die Trennung des Geräts vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.

Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Geräts frei zugänglich sein. - Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden. - Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder einklemmen.

Die Anschlussdaten dem Typenschild entnehmen. → Seite 9 Die Anschlussleitung ist ca. 1,30 m lang. - Dieses Gerät entspricht den EG-Funkentstörbestimmungen. Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden. Das Gerät während der Montage nicht an Strom anschließen. - Sicherstellen, dass der Berührungsschutz durch den Einbau gewährleistet ist.

12.7 Hinweise zur Einbausituation

• Dieses Gerät in einem Küchenschrank montieren.
• Für die Montage zusätzlicher Sonderzubehörteile die dort beiliegende Installationsanleitung beachten. Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen. Um den Kochdunst optimal zu erfassen, das Gerät mittig über dem Kochfeld montieren.

12.8 Hinweise zur Abluftleitung

Der Hersteller des Geräts übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.

Ein kurzes, geradliniges Abluftrohr mit einem möglichst großen Rohrdurchmesser verwenden. - Lange, raue Abluftrohre, weitere Rohrbögen oder kleine Rohrdurchmesser verringern die Absaugleistung und erhöhen das Lüftergeräusch. - Ein Abluftrohr aus nicht brennbarem Material verwenden. Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1° Gefälle montieren.

Rundrohre

Rundrohre mit einem Innendurchmesser von 120 mm verwenden.

Flachkanäle

Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:

Durchmesser 120 mm entspricht ca. 113 cm². - Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen. Keine Flachkanäle mit scharfen Umlenkungen verwenden.

12.9 Hinweise zum Abluftbetrieb

Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden.

Hinweise

• Wenn dem Gerät keine Rückstauklappe beigelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
• Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.

12.10 Hinweise zum Umluftbetrieb

Das Gerät darf nur im fest installierten Zustand und mit angeschlossener Umluft-Verrohrung betrieben werden. Hierzu wird zusätzlich ein Verbindungsrohr oder ein Flexschlauch und eine Umluftweiche benötigt.

12.11 Montage

Möbel prüfen

1. Das Einbaumöbel prüfen, ob es waagerecht und ausreichend tragfähig ist. Das max. Gewicht des Geräts beträgt 5 kg. Hinweis: Die Vorgaben der Möbelhersteller bezüglich der Tragfähigkeit des Einbaumöbels beachten.
2. Sicherstellen, dass das Einbaumöbel bis 90 °C hitzebeständig ist.
3. Sicherstellen, dass das Einbaumöbel auch nach den Ausschnittarbeiten noch stabil ist.

Möbel vorbereiten

Voraussetzung: Das Möbel eignet sich für den Einbau.

→ "Möbel prüfen", Seite 13

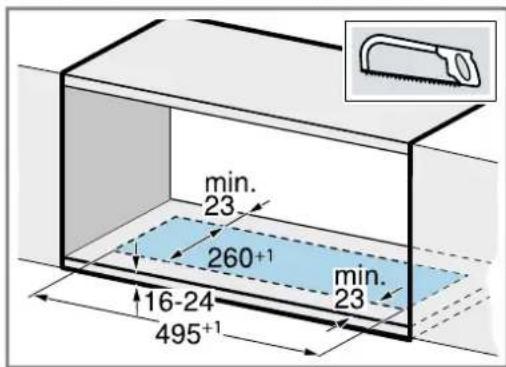

1. Den Ausschnitt in Einbaumöbel herstellen.

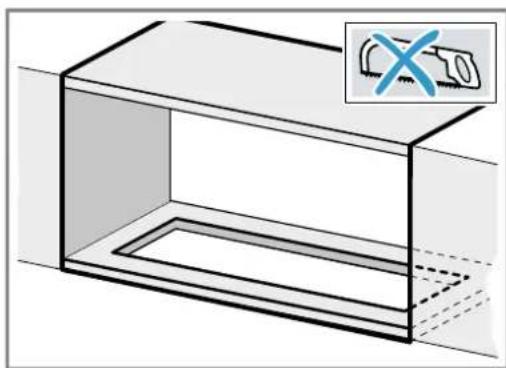

Wenn Sie bereits den Ausschnitt eines Vorgängermodells der selbst Marke haben, können Sie mit diesen fortfahren.

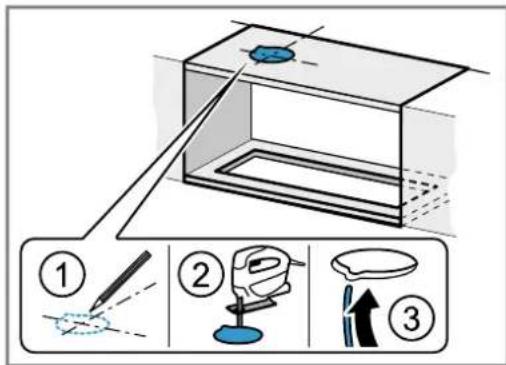

1. Den Ausschnitt für das Abluftrohr herstellen.

Gerät vorbereiten

1. Die Fettfilter entnehmen. Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
2. Die Blende entfernen. Dazu die zwei Einrastmechanismen gleichzeitig drücken und die Blende abnehmen.

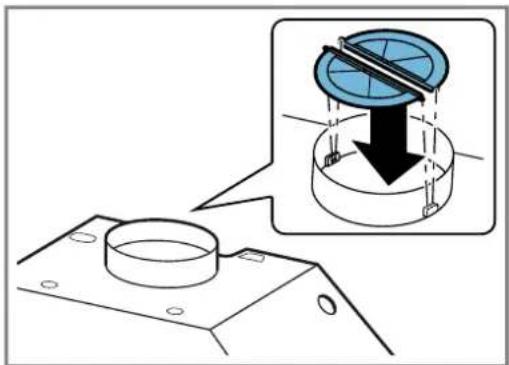

1. Die Rückstauklappen am Luftauslass montieren und einrasten.

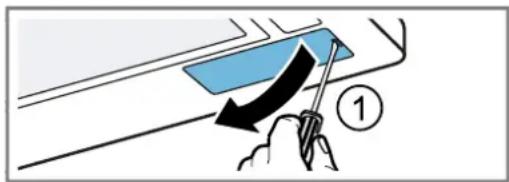

Hinweis: Wenn die montierte Einheit nach der Installation des Geräts nicht mehr zugänglich ist, die seitliche Verriegelung entfernen. Dazu die Befestigungsschrauben lösen und am Gehäuse des Geräts befestigen.

Gerät montieren

1. ACHTUNG!

Wenn Sie bereits den Ausschnitt eines Vorgängermodells derselben Marke haben, greift der Einrastmechanismus nicht.

Das Gerät festhalten, damit es nicht herabfällt und beschädigt wird.

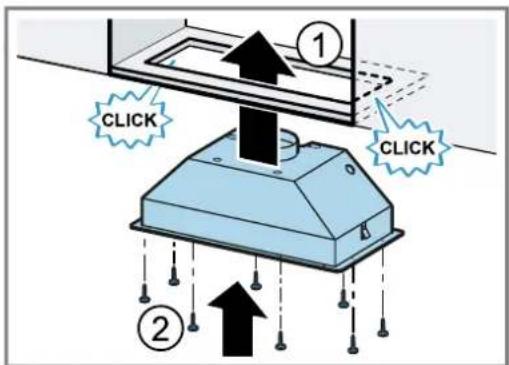

Das Gerät in den Ausschnitt einsetzen ①

Neuer Ausschnitt

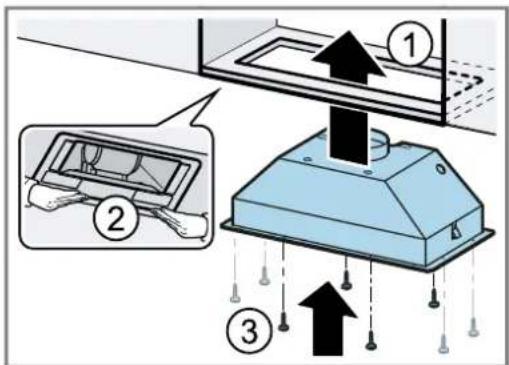

Ausschnitt eines Vorgängermodells

1. Die Fixierungsschrauben anziehen ②

Bei einem Ausschnitt eines Vorgängermodells können die beiden Schrauben möglicherweise nicht genutzt werden ③

1. Die Blende befestigen.

Die Blende nach oben drücken, bis der Einrastmechanismus einrastet.

1. Die Fettfilter einsetzen.

Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.

1. Den Netzstecker in die Schutzkontakt-Steckdose stecken.

Gerät demontieren

WARNUNG - Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

Schutzhandschuhe tragen.

1. Das Gerät vom Stromnetz trennen.
2. Das Abluftrohr lösen.
3. Die Fettfilter entnehmen. Die Fettfilter nicht biegen, um Beschädigungen zu vermeiden.
4. Die Blende entfernen.
5. Die Verschraubung mit dem Einbaumöbel lösen.
6. Um die Fixierung zu halten, einen Schraubendreher als Hebel verwenden. Dazu den Schraubendreher durch die beiden Schlitze führen.

1. Das Gerät langsam herunternehmen.
