BEDIENUNGSANLEITUNG BTS Elysium X1 ECG

TRAGBARER DRAHTLOSER LAUTSPRECHER BEDIENUNGSANLEITUNG

ET

KAASASKANTAV TRAADITA KÖLAR KASUTUSJUHEND

GB

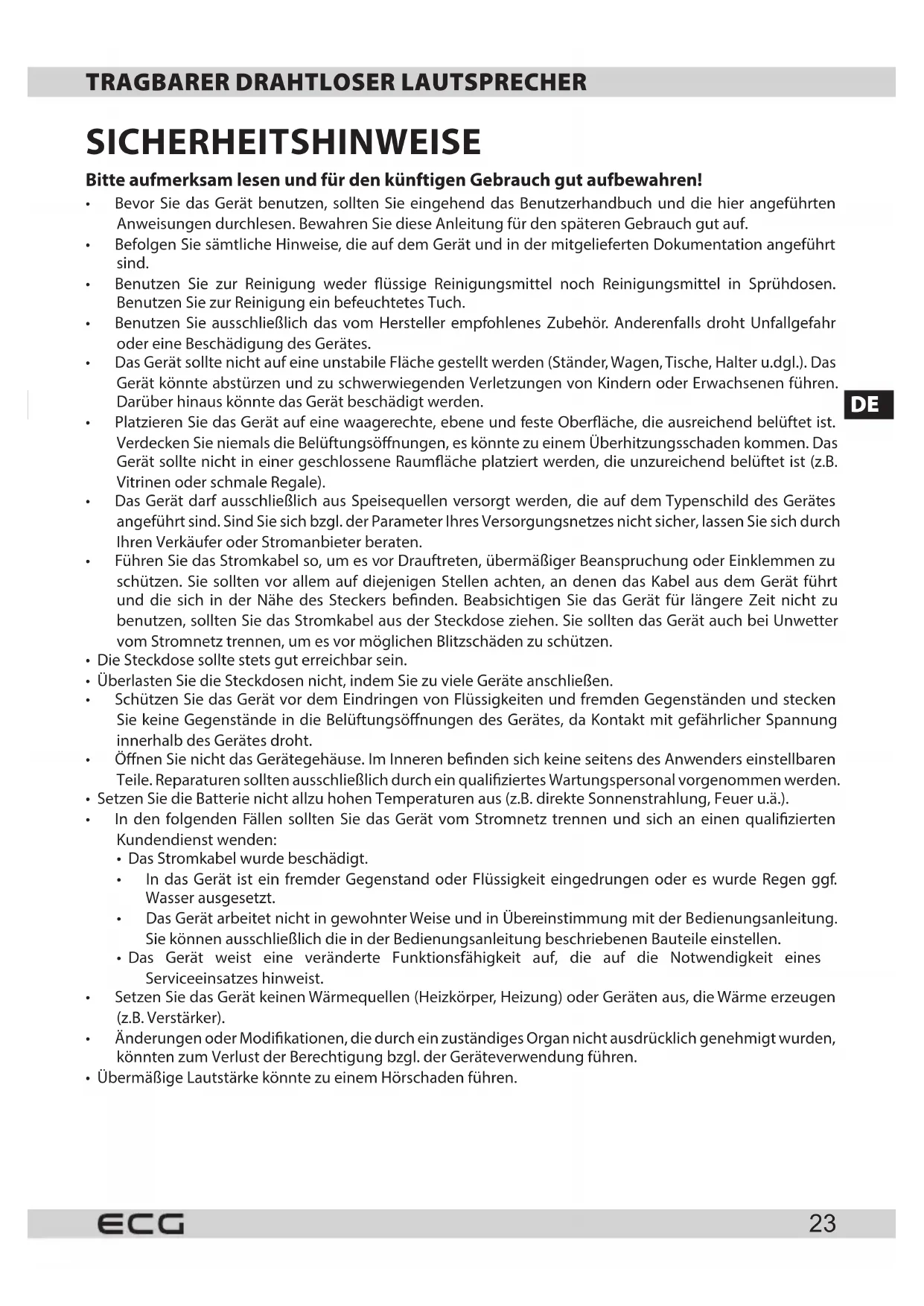

Bitte aufmerksam lesen und für den künftigen Gebrauch gut aufbewahren!

• Bevor Sie das Gerät benutzen, sollten Sie eingehend das Benutzerhandbuch und die hier angeführten Anweisungen durchlesen. Bewahren Sie diese Anleitung für den späteren Gebrauch gut auf.
• Befolgen Sie sämtliche Hinweise, die auf dem Gerät und in der mitgelieferten Dokumentation angeführt sind.
• Benutzen Sie zur Reinigung weder flüssige Reinigungsmittel noch Reinigungsmittel in Sprühdosen. Benutzen Sie zur Reinigung ein befeuchtetes Tuch.
• Benutzen Sie ausschließlich das vom Hersteller empfohlenes Zubehör. Anderenfalls droht Unfallgefahr oder eine Beschädigung des Gerätes.
• Das Gerät sollte nicht auf eine unstabile Fläche gestellt werden (Ständer, Wagen, Tische, Halter u.dgl.). Das Gerät könnte abstürzen und zu schwerwiegenden Verletzungen von Kindern oder Erwachsenen führen. Darüber hinaus könnte das Gerät beschädigt werden.
• Platzieren Sie das Gerät auf eine waagerechte, ebene und feste Oberfläche, die ausreichend belüftet ist. Verdecken Sie niemals die Belüftungsöffnungen, es könnte zu einem Überhitzungsschaden kommen. Das Gerät sollte nicht in einer geschlossene Raumfläche platziert werden, die unzureichend belüftet ist (z.B. Vitrinen oder schmale Regale).
• Das Gerät darf ausschließlich aus Speisequellen versorgt werden, die auf dem Typenschild des Gerätes angeführt sind. Sind Sie sich bzgl. der Parameter Ihres Versorgungsnetzes nicht sicher, lassen Sie sich durch Ihren Verkäufer oder Stromanbieter beraten.
• Führen Sie das Stromkabel so, um es vor Drauftreten, übermäßiger Beanspruchung oder Einklemmen zu schützen. Sie sollten vor allem auf diejenigen Stellen achten, an denen das Kabel aus dem Gerät führt und die sich in der Nähe des Steckers befinden. Beabsichtigen Sie das Gerät für längere Zeit nicht zu benutzen, sollten Sie das Stromkabel aus der Steckdose ziehen. Sie sollten das Gerät auch bei Unwetter vom Stromnetz trennen, um es vor möglichen Blitzschäden zu schützen.
  • Die Steckdose sollte stets gut erreichbar sein.
• Überlasten Sie die Steckdosen nicht, indem Sie zu viele Geräte anschließen.
• Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten und fremden Gegenständen und stecken Sie keine Gegenstände in die Belüftungsöffnungen des Gerätes, da Kontakt mit gefährlicher Spannung innerhalb des Gerätes droht.
• Öffnen Sie nicht das Gerätegehäuse. Im Inneren befinden sich keine seitens des Anwenders einstellbaren Teile. Reparaturen sollten ausschließlich durch ein qualifiziertes Wartungspersonal vorgenommen werden.
• Setzen Sie die Batterie nicht allzu hohen Temperaturen aus (z.B. direkte Sonnenstrahlung, Feuer u.ä.).
• In den folgenden Fällen sollten Sie das Gerät vom Stromnetz trennen und sich an einen qualifizierten Kundendienst wenden:

• Das Stromkabel wurde beschädigt.

- In das Gerät ist ein fremder Gegenstand oder Flüssigkeit eingedrungen oder es wurde Regen ggf. Wasser ausgesetzt.

- Das Gerät arbeitet nicht in gewohnter Weise und in Übereinstimmung mit der Bedienungsanleitung. Sie können ausschließlich die in der Bedienungsanleitung beschriebenen Bauteile einstellen.

- Das Gerät weist eine veränderte Funktionsfähigkeit auf, die auf die Notwendigkeit eines Serviceeinsatzes hinweist.

• Setzen Sie das Gerät keinen Wärmequellen (Heizkörper, Heizung) oder Geräten aus, die Wärme erzeugen (z.B. Verstärker).
• Änderungen oder Modifikationen, die durch ein zuständiges Organ nicht ausdrücklich genehmigt wurden, könnten zum Verlust der Berechtigung bzgl. der Geräteverwendung führen.
• Übermäßige Lautstärke könnte zu einem Hörschaden führen.

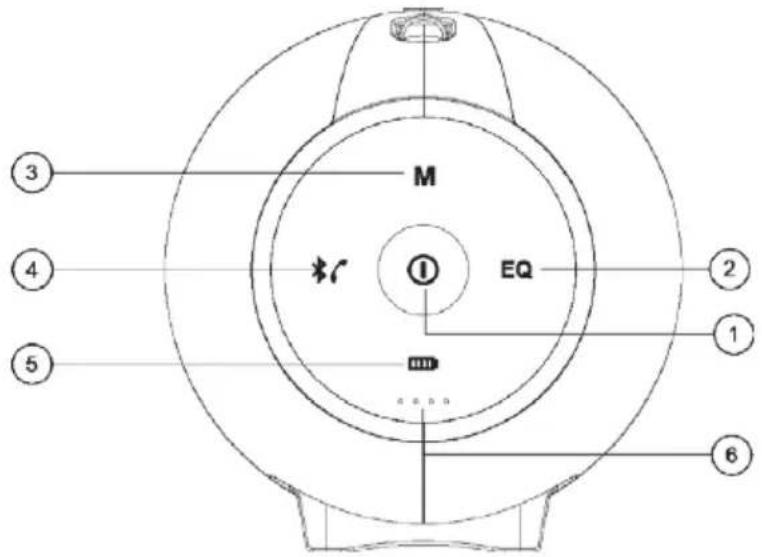

BESCHREIBUNG

1. Langes Drücken: Ein-/Ausschalten des Lautsprechers
2. Equalizer

Kurzes Drücken: Umschalten zwischen Equalizer-Modi

Langes Drücken: automatische Sendersuche im FM-Modus

1. Umschalten von Modi
2. Kurzes Drücken: Einschalten des Bluetooth-Modus / Annahme eines Telefongesprächs / Aufhängen eines Telefongesprächs

Langes Drücken: Trennen des gepaarten Bluetooth-Gerätes / Ablehnen eines Telefongespräches

Doppeltes kurzes Drücken: Anruf auf Nummer des letzten Telefongesprächs

1. Powerbank
2. Ladestandsanzeige des Akkumulators
3. Kurzes Drücken: vorheriges Musikstück

Langes Drücken: Reduzierung der Lautstärke

Doppeltes kurzes Drücken: Änderung der Datei beim Abspielen von der Micro-SD-Karte

1. Kurzes Drücken: Abspielen/Pause/Reduzierung der Lautstärke

Langes Drücken: Ton reduzieren oder erneut einschalten

1. Kurzes Drücken: nächstes Musikstück

Langes Drücken: Erhöhung der Lautstärke

Doppeltes kurzes Drücken: Änderung der Datei beim Abspielen von der Micro-SD-Karte

1. Ladestecker
2. Slot für Micro-SD-Speicherkarte
3. Externer Eingang (AUX)

13. Powerbank-Stecker

Eigenschaften

• Drahtloses Abspielen von Musik (Bluetooth 4.2 Stereo) und Handsfree
• Leistungsstarker Verstärker mit DSP (digitaler Signalprozessor)
• Analoger Eingang (AUX-IN) – externer Lautsprecher für PC, Handy oder PSP/MP3/MP4 Player usw.
  • Equalizer mit 3 voreingestellten Profils
• Abspielen von der Micro-SD-Karte bis 32 GB Speicherplatz inkl. Unterstützung folgender Formate: MP3/WMA/APE/FLAC
• FM-Radio
• Kartenleser und Aufladung mit demselben USB-Kabel
• Beständig gegen Begießen mit Wasser – Schutzart IPX6
• Sprachbegleiter – bei Änderung der Modi und Bedienung hilft ein Sprachbegleiter

- Powerbank – kann auch als Powerbank zum Aufladen des Handys oder eines anderen Gerätes benutzt werden

Verpackungsinhalt

Drahtloser Bluetooth-Lautsprecher, Micro-USB-Kabel, USB, Riemen, Bedienungsanleitung

VERWENDUNG DES GERÄTES

Vor der Erstverwendung muss der integrierte Akkumulator vollständig geladen werden.

Beabsichtigen Sie den Lautsprecher für längere Zeit nicht zu benutzen, laden Sie diesen einmal pro Monat auf, um Probleme oder Beschädigungen infolge eines komplett entladenen Akkumulators zu vermeiden.

1. Ein-/Ausschalten des Lautsprechers

Durch langes Drücken der Taste ① (2 Sekunden) wird der Lautsprecher ein- oder ausgeschaltet.

2. Bluetooth-Modus

1) Paaren von Bluetooth-Geräten

Nach dem Einschalten blinkt die Anzeige ECG. Schalten Sie jetzt die Bluetooth-Funktion auf Ihrem Handy bzw. einem anderen Gerät ein und suchen das Bluetooth-Gerät. Sobald das Gerät BTS Elysium X1 angezeigt wird, schließen Sie es an. Beim Anschließen zeigt der Lautsprecher folgende Meldung an: „Device paired“ (Gerät angeschlossen) und das blaue Licht der LED-Anzeige hört zu blinken auf.

2) Drahtloses Abspielen von Musik

Spielen Sie die gewünschte Musik vom Handy oder Musikplayer ab, die anschließend vom Lautsprecher wiedergegeben wird.

3) Handsfree und Handy

Annahme eines eingehendes Gesprächs

Durch kurzes Drücken der Taste ④ wird das eingehendes Gespräch angenommen.

Beenden des Gesprächs

Durch erneutes Drücken der Taste ④ wird das laufende Gespräch beendet.

Wiederwahl der letzten Gesprächsnummer

Durch doppeltes Drücken der Taste ④ wird die Nummer des letzten Gesprächs angerufen.

Privatgespräch

Durch kurzes Drücken der Taste ⑦ oder ⑨ können Sie während des Gespräches zwischen Lautsprecher und Handy umschalten.

Ablehnen des Gesprächs

Durch langes Drücken der Taste ④ wird das eingehende Gespräch abgelehnt.

4) Bestehende Bluetooth-Verbindung löschen

Der Lautsprecher wird automatisch mit dem letzten Bluetooth-Gerät gepaart. Durch langes Drücken der Taste ④ beenden Sie die aktuelle Bluetooth-Verbindung, der Lautsprecher zeigt folgende Meldung an: „Device disconnected“ (Gerät wurde getrennt). Sie können den Lautsprecher mit einem anderen Gerät verbinden.

3. Abspielen von Musik von der Micro-SD-Karte

Nach dem Einlegen der Micro-SD-Karte (s. Bild) in den Lautsprecher und durch kurzes Drücken der Taste ③ wird der Lautsprecher in den Speicherkarten-Modus versetzt und spielt Musik direkt von der Micro-SD-Karte ab. Vor dem Abspielen zeigt der Lautsprecher folgende Meldung an: „Memory card mode“ (Speicherkarten-Modus).

Durch kurzes Drücken der Taste ⑧ starten/stoppen Sie das Abspielen.

Durch langes Drücken der Taste ⑧ gelangen Sie an den Anfang der Musikliste.

Durch kurzes Drücken der Taste ⑨ springen Sie zum nächsten Musikstück.

Durch langes Drücken der Taste ⑨ erhöhen Sie die Lautstärke.

4. Modus AUX IN

Schließen Sie den Lautsprecher an die Tonquelle (PC, MP3/MP4, Handy) mit einem Audiokabel (3,5mm) an. Durch kurzes Drücken der Taste ③ gehen Sie in den Modus „AUX IN“ (der Lautsprecher zeigt den Modus „AUX IN“ an). Die Musik wird von der Tonquelle abgespielt.

Bemerkungen:

• Verbinden Sie den Lautsprecher mit dem PC mit einem Audiokabel (3,5mm), wir empfehlen beim Aufladen des Lautsprechers einen Markenadapter (5 V /2 A) anstatt eines USB-Ports des Computers zu benutzen. Die Speisung des Computers könnte unzureichend sein.
• Durch kurzes Drücken der Taste ⑧ wird die Musik auf dem Lautsprecher abgestellt, aber weiterhin via Tonquelle leise abgespielt.

5. FM-Radio

Durch kurzes Drücken der Taste ③ wird der FM-Modus aufgerufen (der Lautsprecher zeigt folgende Meldung an: Mode FM" (FM-Modus)). Durch kurzes Drücken der Taste ⑦ / ⑧ gehen Sie zum vorherigen/nächsten Sender. Durch langes Drücken der Tasten ⑦ / ⑨ regeln Sie die Lautstärke.

6. Kartenleser

Legen Sie die Micro-SD-Karte in den Lautsprecher und schalten diesen aus. Benutzen Sie ein USB-Kabel, um den Lautsprecher mit dem Computer zu verbinden. Der Lautsprecher geht in den Kartenleser-Modus über. Sie können die Micro-SD-Karte direkt einlesen und Dateien in den Computer kopieren.

Bemerkung: Bei der Erstverwendung dieser Funktion wird in den Computer automatisch der erforderliche Driver installiert.

7. Intelligente Energieeinsparung

Der Lautsprecher schaltet sich automatisch aus, im Modus Abspielen das Abspielen für länger als 10 Minuten gestoppt bzw. die Bluetooth-Verbindung unterbrochen wird.

Bemerkung: Durch erneutes langes Drücken der Taste ① schalten Sie den Lautsprecher wieder ein.

8. Powerbank

Drücken Sie auf dem ausgeschalteten Lautsprecher die Taste ⑤, die Batterieanzeige beginnt zu blinken. Schließen Sie das Handy/MP3-Player/PC-Tablet u.ä. mit Hilfe des USB-Kabels an den Lautsprecher an, der Lautsprecher arbeitet wie eine Powerbank und lädt das Gerät auf.

9. Aufladung

Falls der Lautsprecher-Akkumulator fast entladen ist, zeigt der Lautsprecher folgende Meldung an: „out of battery“ (leere Batterie). Laden Sie die Batterie mit Hilfe des USB-Adapters auf. Während des Ladevorganges leuchtet die orange LED-Anzeige. Die orange Anzeige erlischt, sobald das Gerät vollständig aufgeladen wurde.

Bemerkungen:

• Wie empfehlen beim Aufladen des Lautsprechers einen hochwertigen Adapter zu benutzen.

• Wir empfehlen einen Adapter mit folgenden Parametern zu benutzen: 5 V / 2 A, ein vollständiges Aufladen dauert etwa 4 Stunden.

• Beginnen Sie den Lautsprecher aufzuladen, sobald die Meldung über einen leeren Akkumulator angezeigt wird.

• Der Lautsprecher kann auch mit einem kleineren Ladestrom aufgeladen werden. Falls Sie den Lautsprecher mit Hilfe eines herkömmlichen USB-Ports des Computers aufladen (Stromstärke 500 mA), wird der Ladevorgang viel Zeit beanspruchen.

PROBLEMBEHEBUNG

Problem Lösung
Der Lautsprecher kann nicht mit dem Bluetooth-Gerät verbunden werden und auf entsprechende Weise Musik abspielen.	1. Überprüfen Sie die Spezifikation / das Handbuch des Bluetooth-Gerätes (Handy oder Computer) und vergewissern sich, dass das Gerät die Stereo-Audio-Übertragung A2DP unterstützt. Falls ja, schalten Sie den Stereo-Modus A2DP ein.2. Vergewissern Sie sich, dass der Lautsprecher in den Bluetooth-Modus versetzt wurde. Falls sich in Ihrer Umgebung mehrere Bluetooth-Geräte befinden, könnte das die Suche nach dem richtigen Gerät erschweren. Schalten Sie alle übrigen Geräte aus.
Micro-SD-Karte funktioniert nicht.	1. Vergewissern Sie sich, dass die Micro-SD-Karte in einem guten Zustand ist. Weiter sollten Sie sich vergewissern, dass die Audio-Dateien in einem unterstützten Format sind: MP3/WMA/WAV/APE/FLAC.2. Außer der oben angeführten Situation konnte ein Problem mit der Kompatibilität der Micro-SD-Karte aufgetreten sein.Wir empfehlen beim Formatieren der Micro-SD-Karte oder des USB-Flash-Laufwerks das Dateiformat FAT 32 zu benutzen.

TECHNISCHE ANGABEN

Bluetooth-Version: 4.1

Stromversorgung: DC 5 V / 2 A (Max)

Impendanz: 4 Ω

Leistung: 2×10 W + 2×2,5 W

Integrierte Batterie: 8800 mAh

FM-Frequenzbereich: 87,5–108 MHz

Größe (L × B × T): 249 × 133 × 141 mm

Abspielzeit: 12 Stunden bei einer Lautstärke von 70 %

Gewicht: 2001 g

VERWENDUNG UND ABFALLENTSORGUNG

Verpackungspapier und Wellenpappe an einer Sammelstelle abgeben. Verpackungsfolie, PE-Beutel und Kunststoffteile gehören in Sammelcontainer für Kunststoff.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (gilt für Mitgliedsländer der EU sowie andere europäische Länder, in denen das Abfalltrennungssystem eingeführt wurde)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt an einem Ort abgeben, der für die Wiederverwendung von elektrischen und elektronischen Geräten bestimmt ist. Eine richtige Entsorgung des Produktes beugt negativen Einflüssen auf die menschliche Gesundheit und die Umwelt vor. Die Wiederverwendung trägt zum Schutz der Naturressourcen bei. Mehr Informationen über die Wiederverwendung dieses Produktes erteilt Ihnen das Gemeindeamt, Organisationen für die Bearbeitung von Haushaltsmüll oder die jeweilige Verkaufsstelle, in der Sie das Produkt erworben haben.

08/05

Die Gesellschaft K+B Progres, a.s. erklärt, dass der Typ der Funkanlage ECG BTS Elysium X1 im Einklang mit der Richtlinie 2014/53/EU steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist der Webseite www.ecg-electro.eu zu entnehmen.

Die Bedienungsanleitung ist der Webseite www.ecg-electro.eu zu entnehmen. Änderungen im Text und der technischen Parameter sind vorbehalten.
