BEDIENUNGSANLEITUNG 670 M Kärcher

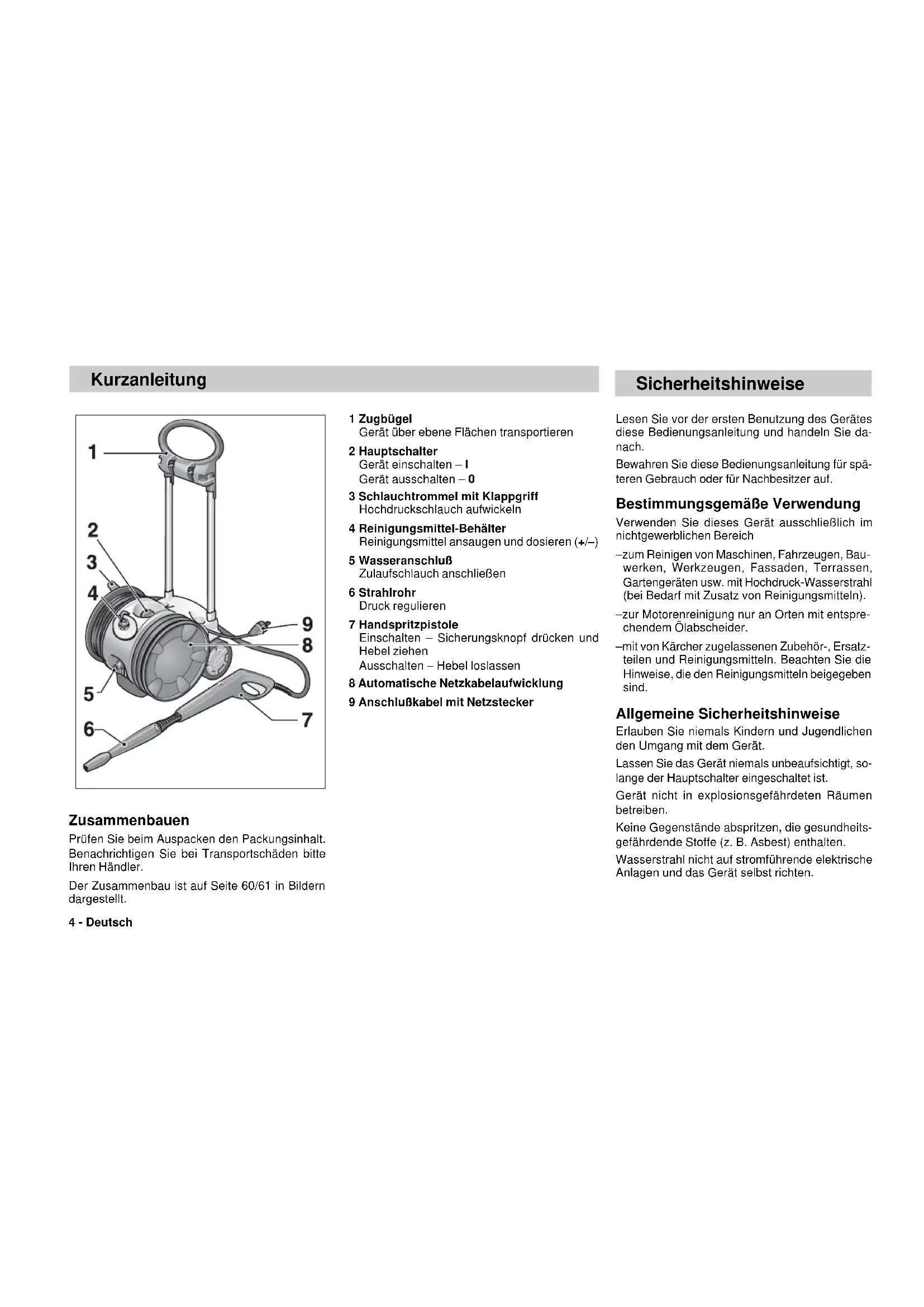

1 Zugbügel Gerät über ebene Flächen transportieren 2 Hauptschalter Gerät einschalten – I Gerät ausschalten – 0 3 Schlauchtrommel mit Klappgriff Hochdruckschlauch aufwickeln 4 Reinigungsmittel-Behälter Reinigungsmittel ansaugen und dosieren (+/–) 5 Wasseranschluß Zulaufschlauch anschließen 6 Strahlrohr Druck regulieren 7 Handspritzpistole Einschalten – Sicherungsknopf drücken und Hebel ziehen Ausschalten – Hebel loslassen 8 Automatische Netzkabelaufwicklung 9 Anschlußkabel mit Netzstecker Lesen Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und handeln Sie da- nach. Bewahren Sie diese Bedienungsanleitung für spä- teren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Verwenden Sie dieses Gerät ausschließlich im nichtgewerblichen Bereich –zum Reinigen von Maschinen, Fahrzeugen, Bau- werken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln). –zur Motorenreinigung nur an Orten mit entspre- chendem Ölabscheider. –mit von Kärcher zugelassenen Zubehör-, Ersatz- teilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind. Allgemeine Sicherheitshinweise Erlauben Sie niemals Kindern und Jugendlichen den Umgang mit dem Gerät. Lassen Sie das Gerät niemals unbeaufsichtigt, so- lange der Hauptschalter eingeschaltet ist. Gerät nicht in explosionsgefährdeten Räumen betreiben. Keine Gegenstände abspritzen, die gesundheits- gefährdende Stoffe (z. B. Asbest) enthalten. Wasserstrahl nicht auf stromführende elektrische Anlagen und das Gerät selbst richten. Kurzanleitung Zusammenbauen Prüfen Sie beim Auspacken den Packungsinhalt. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler. Der Zusammenbau ist auf Seite 60/61 in Bildern dargestellt. SicherheitshinweiseDeutsch - 5

Umweltschutz Warnzeichen am Gerät Richten Sie den Hochdruckstrahl nie auf Menschen, Tiere, das Ge- rät oder elektrische Teile. Sicherheitseinrichtungen Sicherheitseinrichtungen dienen dem Schutz vor Verletzungen und dürfen nicht verändert oder um- gangen werden. Überströmventil mit Druckschalter Wird der Hebel an der Handspritzpistole losgelas- sen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet der Druckschalter die Pumpe wieder ein. Das Überströmventil verhindert zudem, daß der zulässige Betriebsdruck überschritten wird. Sicherungsknopf Der Sicherungsknopf an der Handspritzpistole verhindert unbeabsichtigtes Einschalten des Ge- rätes. Vor dem ersten Betrieb Verpackung entsorgen Die Verpackungsmaterialien sind recyclebar. Bitte führen Sie die Verpackung der Wiederverwertung zu. Altgerät entsorgen Bereits bei der Entwicklung dieses Gerätes wur- de auf gute Recyclingfähigkeit geachtet. Trotzdem können Teile oder Stoffe enthalten sein, die nicht in den Hausmüll gelangen sollten. Informationen über umweltgerechte Entsorgung erhalten Sie bei Ihrem Kärcher-Händler. Wasser sparen Durch den Einsatz dieses Gerätes sparen Sie im Vergleich zu anderen Reinigungsmethoden bis zu 85 % Wasser. Das Gerät kann auch mit Regen- wasser betrieben werden (Wasserfilter verwen- den). Abwasser entlasten Bitte gehen Sie sparsam mit Reinigungsmitteln um. Beachten Sie die Dosierempfehlungen, die den Reinigungsmitteln beigegeben sind. Anschlußvoraussetzungen Anschlußwerte siehe Typenschild (auf der Geräte- haube) und Technische Daten. Elektrischer Anschluß Die angegebene Spannung auf dem Typenschild muß mit der Spannung der Stromquelle übereinstimmen. Das Gerät darf nur an ordnungsgemäß installierte Steckdosen mit Schutzkontakt angeschlossen werden (Mindestabsicherung 16 A Träge). Zur Vermeidung von Elektrounfällen wird empfoh- len eine Steckdose mit vorgeschaltetem Fehler- strom-Schutzschalter (max. 30 mA) zu benutzen. Nur spritzwassergeschützte Verlängerungskabel mit ausreichendem Leiterquerschnitt (10 m: 3 x 1,5 mm², 30 m: 3 x 2,5 mm²) verwenden und ganz von der Kabeltrommel abwickeln. Anschluß an Wasserleitung Zulaufschlauch (nicht im Lieferumfang) mit han- delsüblicher Schnellkupplung und folgenden Ab- messungen verwenden: – Länge mindestens 7,5 m – Innendurchmesser mindestens ½ Zoll (13 mm) Schmutz im Zulaufwasser kann das Gerät beschä- digen. Um dies zu verhindern, wird die Verwen- dung eines Wasserfilters Anschluß 3/4" empfohlen (siehe Abschnitt Sonderzubehör, Seite 11 und 62). Vorschriften des Wasserversorgungsunterneh- mens beachten. Für Deutschland: Sollte Ihre Hauswasserversorgung nicht mit einem Rohrunterbrecher (min.A2) ausgestattet sein, ver- wenden Sie bitte den Kärcher-Rückflußverhinderer (siehe Abschnitt Sonderzubehör, Seite 11 und 62). Sicherheitshinweise6 - Deutsch Bedienung Wasserversorgung Das Gerät kann aus der Wasserleitung oder ei- nem offenen Behälter mit Wasser versorgt wer- den. Wasserversorgung aus der Wasserleitung

• Einen Zulaufschlauch (nicht im Lieferumfang) am Wasseranschluß des Gerätes und am Wasser- zulauf anschließen.

• Wasserzulauf öffnen.

Gefahr! Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und plat- zen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Reinigung mit einem Abstand von mindestens 30 cm. Netzstecker niemals mit feuchten Händen anfas- sen. Anschlußleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlußleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen. Hochdruckschlauch vor jedem Betrieb auf Schä- den prüfen. Beschädigten Hochdruckschlauch unverzüglich austauschen.

Warnung! Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoßkraft auf die Handspritzpistole. Für sicheren Stand sorgen und Handspritzpistole und Strahlrohr gut festhalten. Zum Schutz vor zurückspritzenden Teilen bei Be- darf geeignete Schutzkleidung/Schutzbrille tragen. Nie barfuß oder in Sandalen arbeiten. Wasserversorgung aus offenem Behälter

• Kupplungsteil für Wasserzulauf abschrauben.

• Saugschlauch mit Filter (nicht im Lieferumfang, siehe Abschnitt Sonderzubehör, Seite 11 und 62) am Wasseranschluß des Gerätes anschrauben.

• Filter in den Behälter hängen.

• Gerät vor dem Betrieb entlüften. – Pistole ohne Strahlrohr verwenden. – Gerät einschalten und solange laufen lassen, bis das Wasser blasenfrei aus der Pistole aus- tritt. – Gerät ausschalten und Strahlrohr mit Pistole verbinden.Deutsch - 7

Vorbereiten Das Netzkabel können Sie in beliebiger Länge (max. 6,5 m) abwickeln. Die Kabeltrommel rastet hörbar in halben Umdrehungsschritten ein. Hinweis: Bei nicht ganz abgewickeltem Netzkabel kann sich die Kabeltrommel bis zu 60 °C erwär- men. Dadurch entsteht keine Beeinträchtigung der Funktion/Sicherheit des Gerätes.

• Netzstecker einstecken.

• Hauptschalter auf „I“. Einschalten

• Sicherungsknopf an der Handspritzpistole drük- ken und Hebel ziehen. Ausschalten

• Hebel loslassen. In Arbeitspausen und beim Verlassen des Gerä- tes durch Drücken des Sicherungsknopfes das Gerät vor unbeabsichtigtem Einschalten sichern. Arbeitsdruck / Wassermenge regulieren Arbeitsdruck erhöhen: Strahlrohr in Richtung „+“ drehen. Arbeitsdruck verringern: Strahlrohr in Richtung „–“ drehen. Zubehör anschließen Folgendes Zubehör ist, je nach Modell, im Liefer- umfang enthalten oder im Fachhandel erhältlich (siehe Abschnitt Sonderzubehör, Seite 11und 62).

• Jeweiliges Zubehör gegen Strahlrohr tauschen: Dreckfräser für hartnäckige Verschmutzungen – z. B.vermooste Gehwegplatten oder Fassaden. Ohne Reinigungsmittel und mit höchstem Arbeits- druck arbeiten. Waschbürste für große, glatte Flächen – z. B. am Auto, Wohnwagen oder Boot. Reini- gungsmittel kann zugemischt werden. Rotierende Waschbürste für schonende und gründliche Reinigung – z. B. Karosserie- und Glasflächen. Reinigungs- mittel kann zugemischt werden. Bedienung8 - Deutsch Reinigungsmittel zumischen

• Reinigungsmitteltank füllen mit ....... - Reinigungsmittel-Tab und Wasser oder - Reinigungsmittelkonzentrat und Wasser Dosierempfehlungen auf den Gebindeetiketten der Reinigungsmittel beachten

• Reinigungsmittel dosieren (Reinigungsmittel- Dosierventil) – Mittlere Menge: Mittelstellung – Große Menge: Stellung „+“ – Kleine Menge: Stellung „–“.

• Strahlrohr in Richtung „–“ bis zum Anschlag drehen. Empfohlene Reinigungsmethode

1. Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht trock- nen) lassen.

2. Gelösten Schmutz mit dem Hochdruckstrahl

abspülen. Reinigungsmittel Für störungsfreies Arbeiten und passend zur je- weiligen Reinigungsaufgabe empfehlen wir unser Kärcher-Reinigungs- und Pflegemittelprogramm. Bitte lassen Sie sich beraten oder fordern Sie In- formationen dazu an. Hier eine kleine Auswahl: Universalreiniger ............. Profi RM 555 ULTRA Autoreiniger ..................... Profi RM 565 ULTRA Bootreiniger ..................... Profi RM 575 ULTRA Haus- und Gartenreiniger .......................................... Profi RM 570 ULTRA Bedienung Betrieb beenden

• Hauptschalter auf „0“.

• Netzstecker ziehen. Stecker nicht mit nassen Händen anfassen! Immer am Stecker anfassen, nicht am Kabel ziehen.

• Am Netzstecker ziehen bis kein Rastgeräusch in der Netzkabelaufwicklung hörbar ist. Netzstecker loslassen: Netzkabel wird automa- tisch aufgewickeltDeutsch - 9

Achtung! Frost kann das nicht vollständig entleer- te Gerät zerstören. Gerät im Winter in einem frost- freien Raum aufbewahren.

• Strahlrohr von der Handspritzpistole trennen und in die Halter stecken.

• Hebel an der Handspritzpistole ziehen, bis das Gerät drucklos ist.

• Sicherungsknopf drücken, um Gerät gegen un- beabsichtigtes Einschalten zu sichern.

• Hochdruckschlauch auf die Schlauchtrommel wickeln.

• Gerät vor dem Transport ausschalten.

• Zum Transport über Treppen oder Hindernisse das Gerät am Transportgriff anheben.

• Zum Transport über ebene Flächen das Gerät am Zugbügel ziehen. Aufbewahren/Transportieren Pflege und Wartung Reinigen Vor längerer Lagerung, z. B. im Winter:

• Reinigungsmittel-Dosierventil vom Reinigungs- mittel-Saugschlauch abziehen und unter fließen- dem Wasser reinigen.

• Sieb im Wasseranschluß mit einer Flachzange her- ausziehen und unter fließendem Wasser reinigen. Warten Das Gerät ist wartungsfrei.

• Überprüfen Sie regelmäßig die Netzanschlußleitung und den Hochdruckschlauch auf Beschädigungen. Betrieb beenden Bei Wasserversorgung aus der Wasserleitung

• Wasserzulauf schließen.

• Gerät vom Wasseranschluß trennen. Bei Wasserversorgung aus offenem Behälter

• Saugschlauch mit Filter am Wasseranschluß des Gerätes abschrauben.10 - Deutsch Störung Ursache Abhilfe Gerät läuft nicht Stromzufuhr unterbrochen Netzstecker ziehen! Anschlußkabel, Netzstecker, Verlängerungskabel und Kabelverbindungen auf Schaden prüfen Gerät kommt nicht auf Druck Einstellung Strahlrohr auf „–“ Strahlrohr auf „+“ stellen Im Saugbetrieb – Gerät nicht entlüftet Gerät entlüften, siehe „Bedienung“ Sieb im Wasseranschluß verstopft Sieb reinigen, siehe „Pflege und Wartung“ Wasserzulaufmenge zu gering Wasserzulauf bis zum Wasseranschluß des Gerätes auf Dichtheit und Durchfluß prüfen Starke Druckschwankungen Hochdruckdüse im Strahlrohr verstopft Strahlrohr abnehmen, Bohrung in der Hochdruckdüse mit einer Nadel reinigen und von vorne mit Wasser durchspülen Wasser tritt auf der Gehäuseunterseite aus Pumpe undicht 3 Tropfen pro Minute sind zulässig. Bei stärkerer Undichtigkeit Kundendienst aufsuchen Reinigungsmittel wird nicht angesaugt Einstellung Strahlrohr auf „+“ Strahlrohr auf „–“ stellen Reinigungsmittel-Dosierventil im Reinigungsmittel-Saugschlauch verstopft Reinigungsmittel-Dosierventil reinigen, siehe „Pflege und Wartung“ Kundendienst Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gern weiter. Service Hotline (für Deutschland): 0 71 95 / 9 03 20 65 Hilfe bei Störungen Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genann- ter Störung/Abhilfe wenden Sie sich bitte an den autorisierten Kundendienst.

Stromschlaggefahr! Reparaturarbeiten am Gerät dürfen nur vom auto- risierten Kundendienst durchgeführt werden. Einschaltvorgänge erzeugen kurzzeitige Span- nungsabsenkungen. Bei ungünstigen Netzbedin- gungen können Beeinträchtigungen anderer Ge- räte auftreten. Bei Netzimpedanzen <0,15 Ohm sind keine Störungen zu erwarten. Ersatzteile Verwenden Sie ausschließlich Original-Kärcher- Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Bedienungsanleitung.Deutsch - 11

Technische Daten Sonderzubehör erweitert die Nutzungsmöglich- keiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei Ihrem Kärcher-Händler. Abbildungen siehe Seite 62. 1 Dreckfräser 2 Spritzschutz für Dreckfräser 3 Rohrreinigungsset 4 Rotierende Waschbürste 5 Waschbürste 6 Naßstrahlset 7 Flexibles Strahlrohr 8 Dreifachdüse mit Strahlrohr 9 Strahlrohr für schwer zugängliche Stellen 10 Bodenstrahlrohr 11 Strahlrohrverlängerung 12 Hochdruckschlauch 13 Hochdruck-Schlauchverlängerung 14 Großmengen-Saugset 15 Saugschlauch mit Filter 16 Wasserfilter 17 Rückflußverhinderer 18 T-Racer Sonderzubehör Garantie Im jeweiligen Land gelten die von unserer zustän- digen Vertriebs-Gesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungs- fehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. EG Konformitätserklärung Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheits- anforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine ver- liert diese Erklärung ihre Gültigkeit. Produkt: Hochdruckreiniger Typ: 1.138-xxx Einschlägige EG-Richtlinien: 89/392/EWG + (91/368/EWG, 93/44/EWG, 93/68/EWG, 98/37/EG) 73/23/EWG + (93/68/EWG) 89/336/EWG + (91/263/EWG, 92/31/EWG, 93/68/EWG) 2000/14/EG Angewandte harmonisierte Normen:

DIN EN 55014 – 1: 2000 + A1: 2001

DIN EN 55014 – 2: 1997 DIN EN 60335 – 1 DIN EN 60335 – 2 – 79 DIN EN 61000 – 3 – 2: 2000

DIN EN 61000 – 3 – 3: 1995 + A1: 2001

Angewandtes Konformitätsbewertungsverfahren: Anhang V Schallleistungspegel Gemessen : 91 dB(A) Garantiert: 93 dB(A) Es ist durch interne Maßnahmen sichergestellt, daß die Seriengeräte immer den Anforderungen der aktuellen EG- Richtlinien und den angewandten Normen entsprechen. Die Unterzeichnenden handeln im Auftrag und mit Voll- macht der Geschäftsführung. 5.957-566 (04/03) Alfred Kärcher GmbH & Co. KG Cleaning Systems Alfred-Kärcher-Str. 28–40 P.O. Box 160 D-71349 Winnenden S. Reiser H. Jenner Stromanschluß Spannung (bei 1~50 Hz) 220-240 V Anschlußleistung 2,5 kW Netzsicherung (träge) 16 A Schutzklasse 1,IP X5 Wasseranschluß Zulauftemperatur (max.) 60 °C Zulaufmenge (min.) 10 l/min Zulaufdruck (max.) (6 bar) 0,6 MPa Leistungsdaten Nenndruck (130 bar) 13 MPa Betriebsdruck max. (140 bar) 14 MPa Fördermenge (530 l/h) 8,8 l/min Reinigungsmittel-Dosierung 0,2 l/min Saughöhe aus offenem Behälter 20°C 1 m Rückstoßkraft der Handspritzpistole 21 N Hand-Arm Vibration (ISO 5349) 0,8 m/s

(EN 60704-1) 75 dB(A) Schalleistungspegel L

DIN EN 55014 – 2: 1997 DIN EN 60335 – 1 DIN EN 60335 – 2 – 79 DIN EN 61000 – 3 – 2: 2000

DIN EN 55014 – 2: 1997 DIN EN 60335 – 1 DIN EN 60335 – 2 – 79 DIN EN 61000 – 3 – 2: 2000

DIN EN 55014 – 2: 1997 DIN EN 60335 – 1 DIN EN 60335 – 2 – 79 DIN EN 61000 – 3 – 2: 2000

DIN EN 55014 – 2: 1997 DIN EN 60335 – 1 DIN EN 60335 – 2 – 79 DIN EN 61000 – 3 – 2: 2000

DIN EN 55014 – 2: 1997 DIN EN 60335 – 1 DIN EN 60335 – 2 – 79 DIN EN 61000 – 3 – 2: 2000

Kärcher AG Industriestraße 16 8108 Dällikon

Alfred Kärcher GmbH & Co. KG Service-Center Gissigheim Im Gewerbegebiet 2 97953 Königheim-Gissigheim 07195 / 903 20 65
