BEDIENUNGSANLEITUNG CSerie Flyer

mit Panasonic Antrieb

de Originalbetriebsanleitung
fr Traduction de la notice originale
it Traduzione delle istruzioni originali
en Translation of the original instruction manual
n1 Vertaling van de originele gebruiksaanwijzing

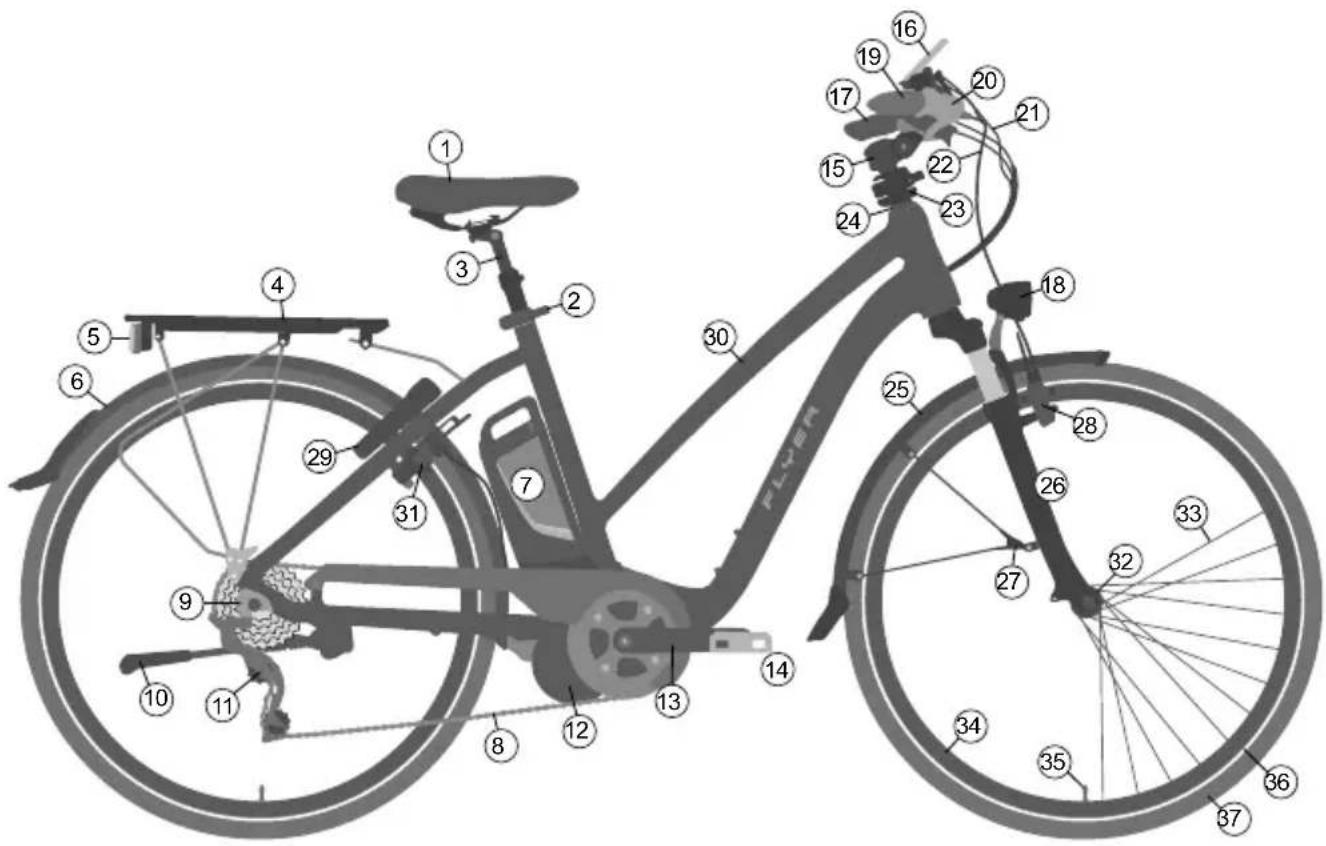

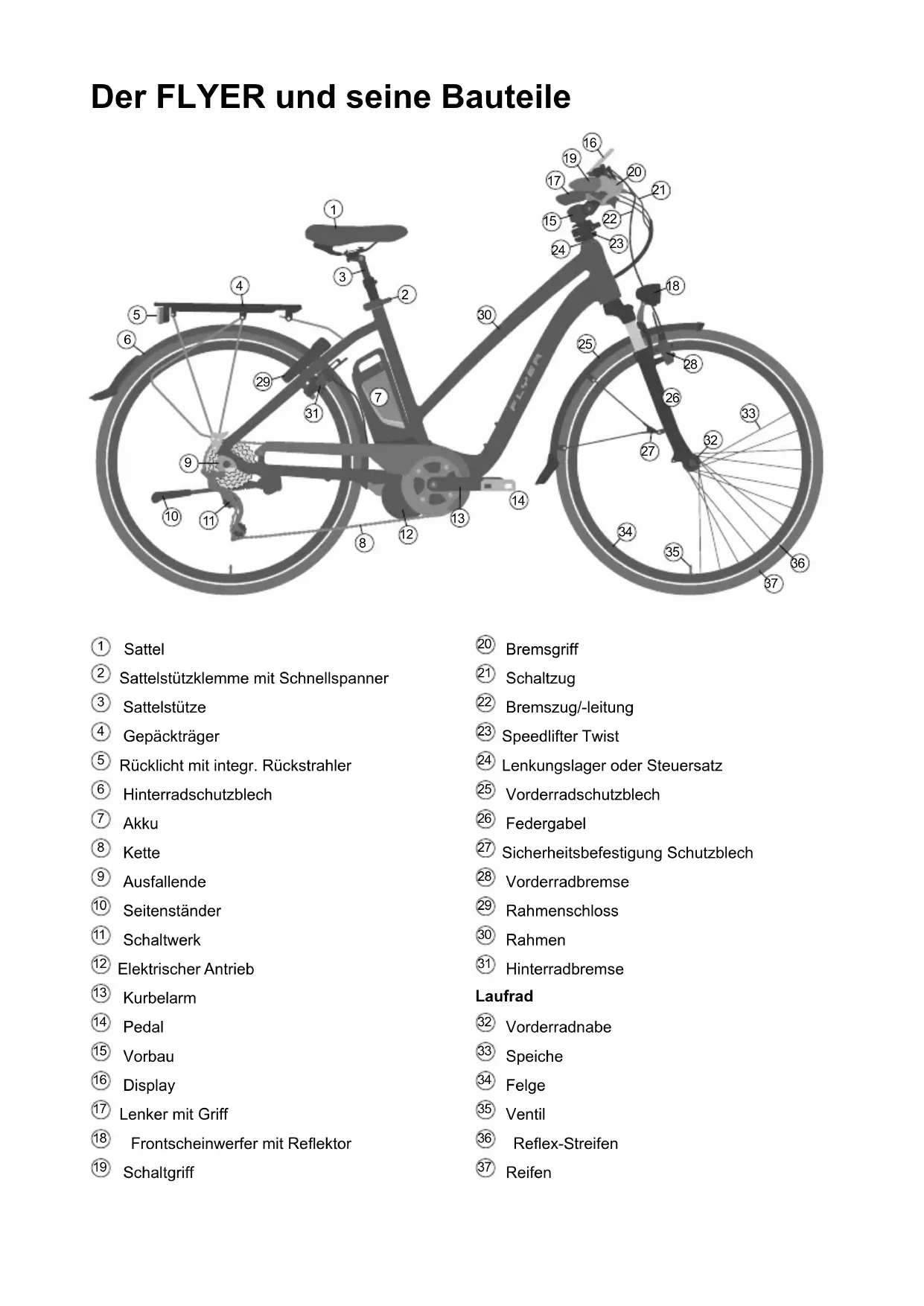

Der FLYER und seine Bauteile

① Sattel
② Sattelstutzklemme mit Schnellspanner
Sattelstütze
Gepäckträger
5 Rucklicht mit integr. Rückstrahler
Hinterradschutzblech
⑦ Akku
8 Kette
⑨ Ausfallende
10 Seitenständer
11 Schaltwerk
⑫ Elektrischer Antrieb
③ Kurbelarm
14 Pedal

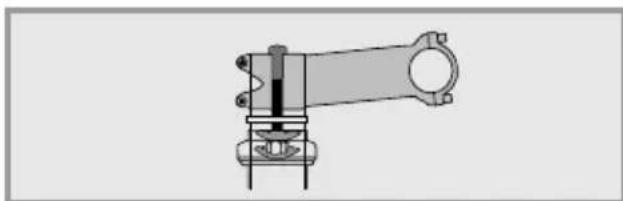

15 Vorbau
16 Display
17 Lenker mit Griff
18 Frontscheinwerfer mit Reflektor
19 Schaltgriff

20 Bremsgriff
21 Schaltzug
22 Bremszug/-leitung

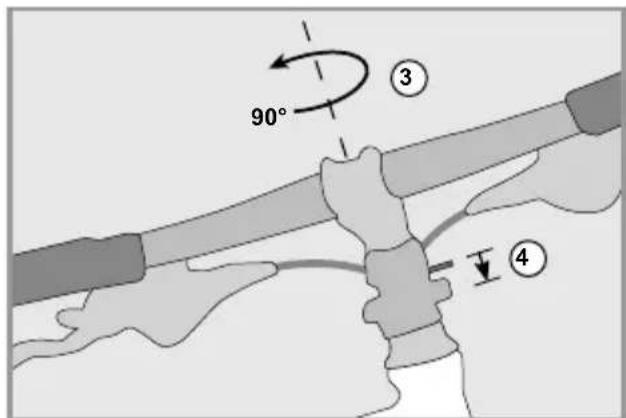

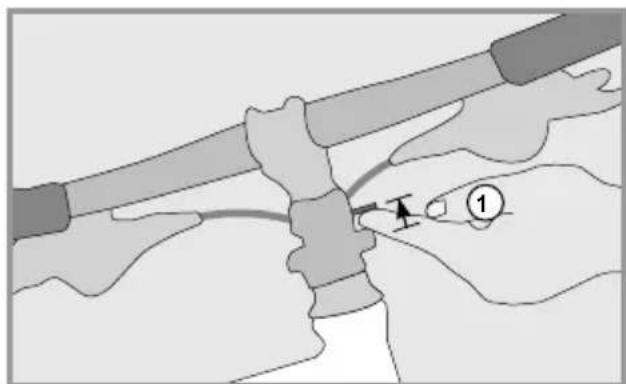

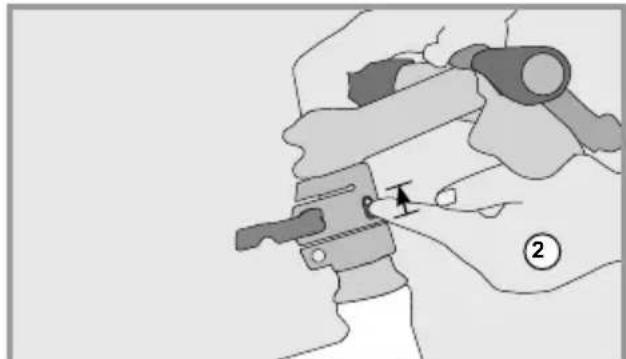

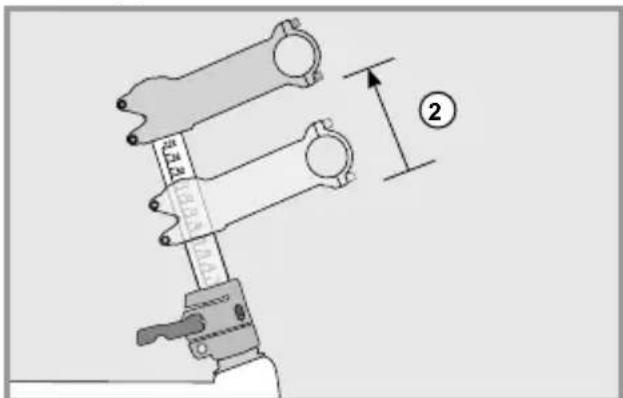

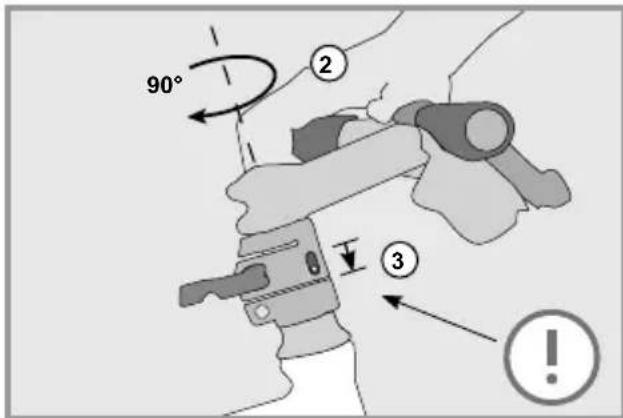

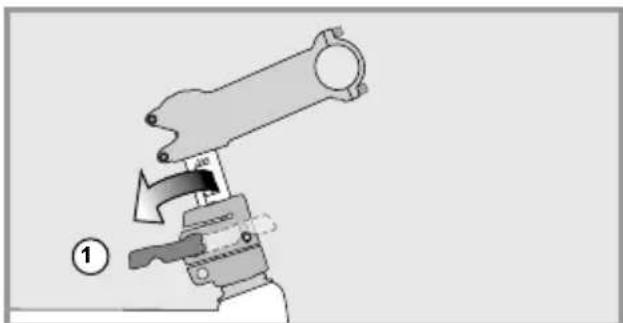

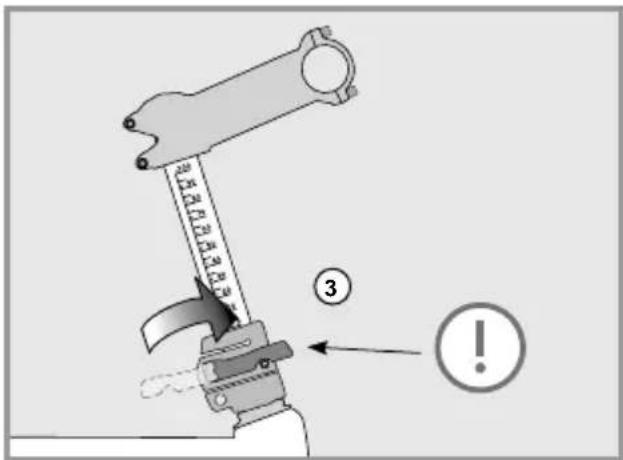

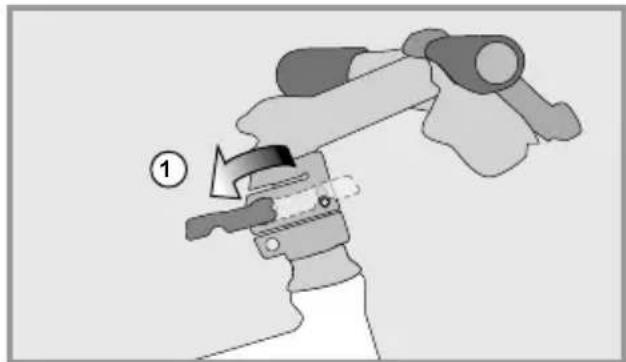

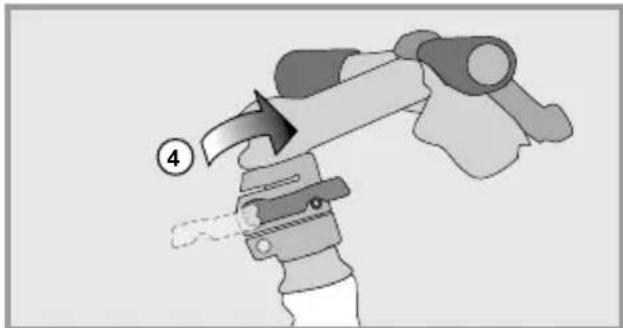

23 Speedlifter Twist
24 Lenkungslager oder Steuersatz
25 Vorderradschutzblech
26 Federgabel

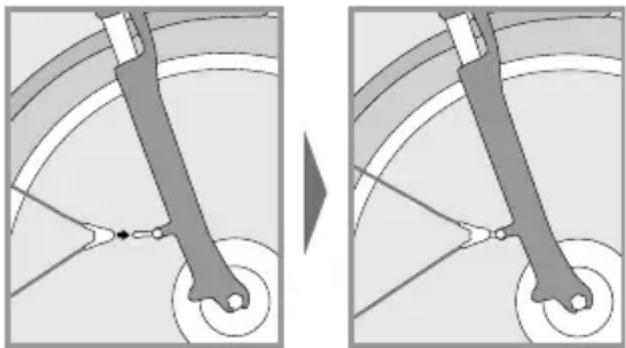

27 Sicherheitsbefestigung Schutzblech
28 Vorderradbremse
29 Rahmenschloss
30 Rahmen
31 Hinterradbremse

Laufrad

32 Vorderradnabe
33 Speiche
34 Felge

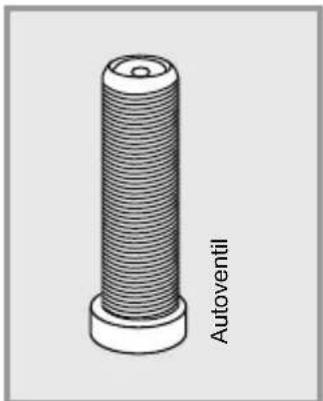

35 Ventil
36 Reflex-Streifen
37 Reifen

Inhaltsverzeichnis

WICHTIG:

Aktuelle Bedienungsanleitungen finden Sie unter: flyer-bikes.com/manuals

1. Vorwort 2
2. Begrifferklarung 2
3. Sicherheitshinweise 2
4. Sicherheitshinweise zu allen elektrischen Anlagen 4
5. FLYER mit Panasonic Antrieb 5

5.1 Bedienung mit zentralem Display 5
5.2 Bedienung mit seitlich montiertem Display 6
5.3 Akku. 7
5.4 Schiebehilfe 9

Gesetzliche Bestimmungen 9

1. Bestimmungsgemässer Gebrauch 10

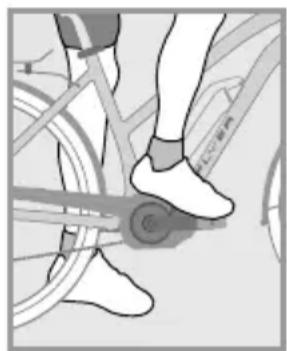

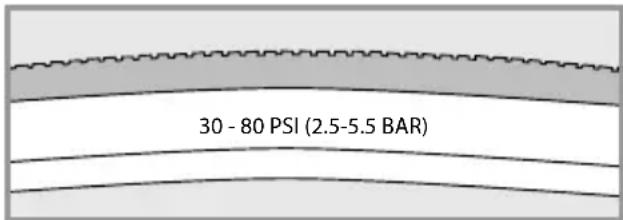

2. Vor der ersten Fahrt 10
3. Vor jeder Fahrt 11
4. Nach einem Sturz 12
5. Einstellungen auf den Fahrer 13

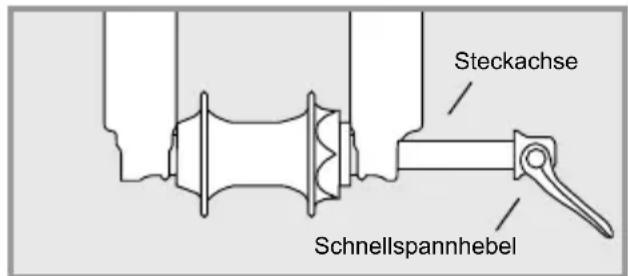

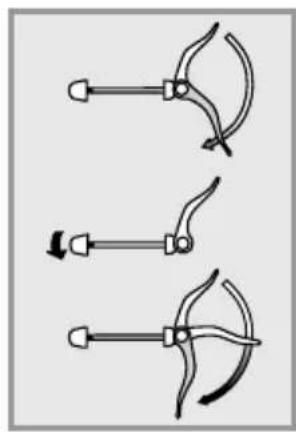

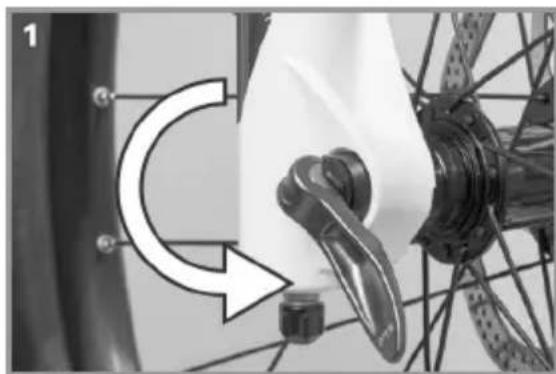

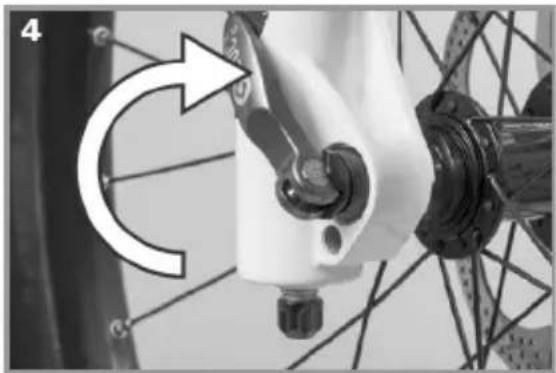

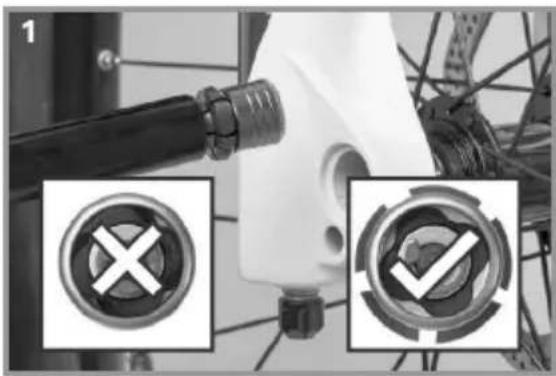

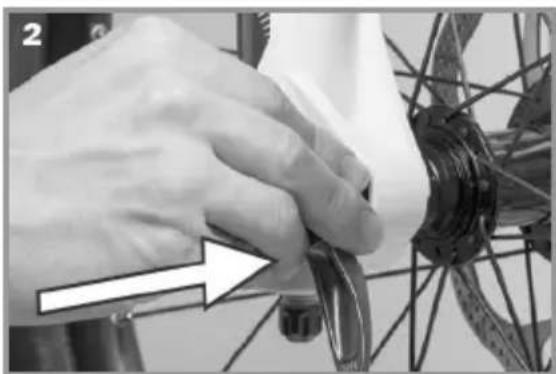

11.1 Bedienung von Schnellspannern und Steckachsen. 13

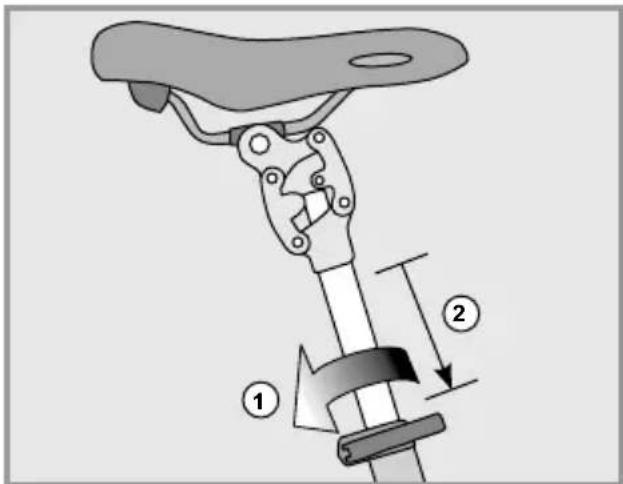

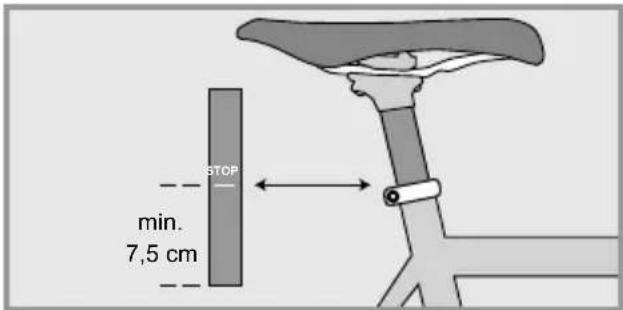

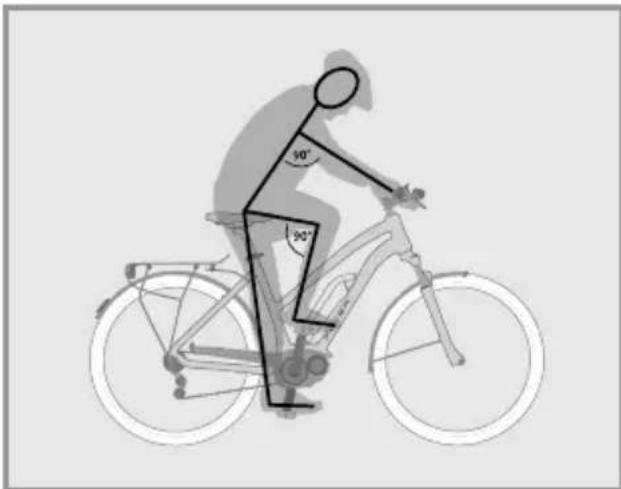

11.2 Einstellen der Sitzposition 16

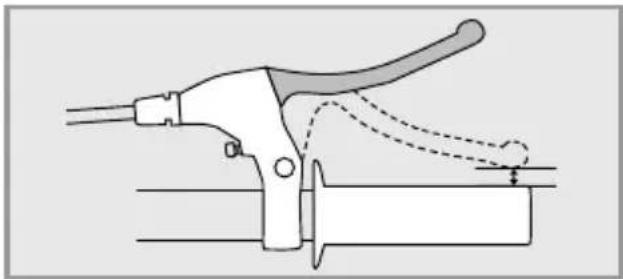

11.3 Bremshebel einstellen 18

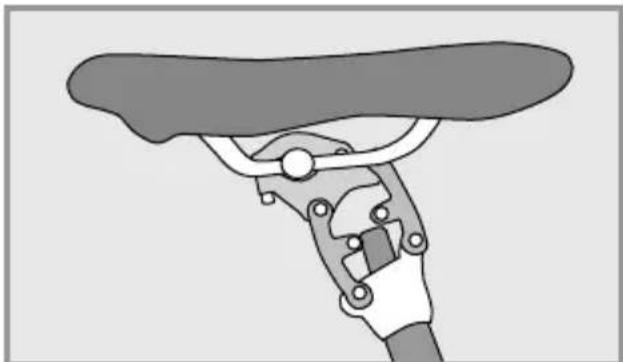

11.4 Federelemente. 19

1. Laufrader und Bereitung 19

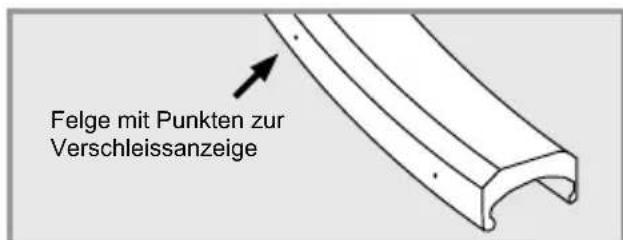

12.1 Felgen prufen. 19
12.2 Reifen und Schläuche 20

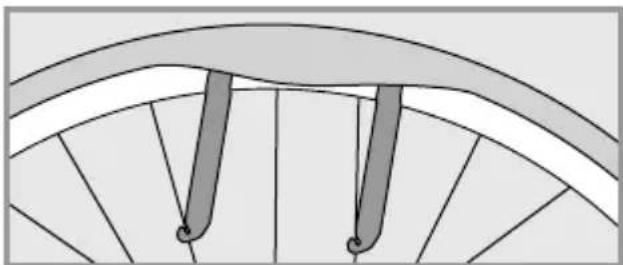

12.3 Reifenpanne beheben 20

13.Fahrrdschaltungen 22

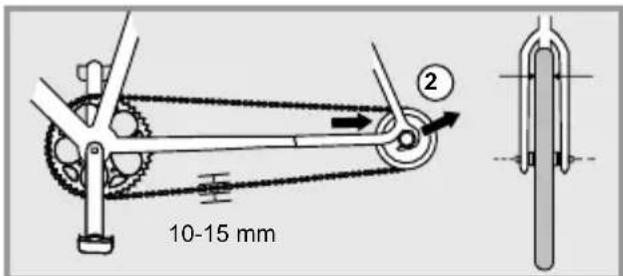

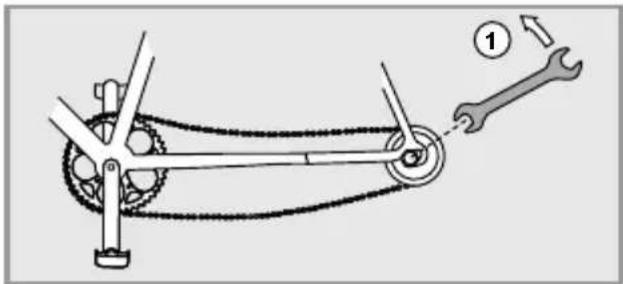

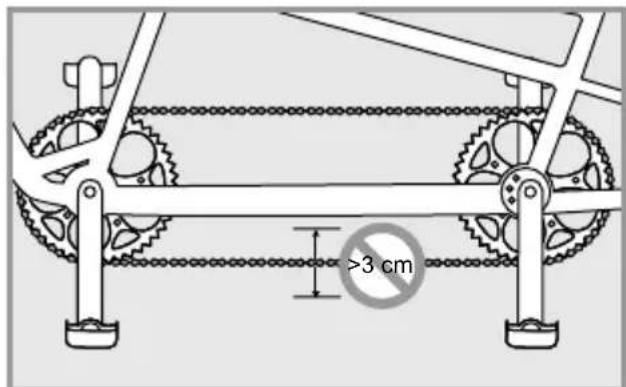

14.Fahrradkette und Ritzel 23

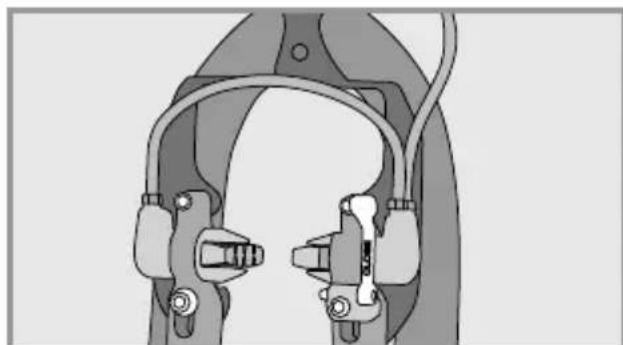

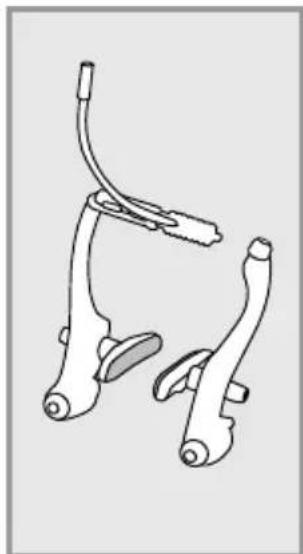

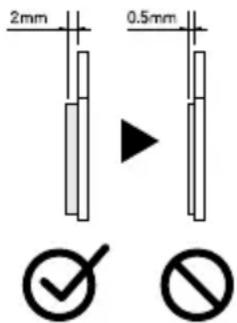

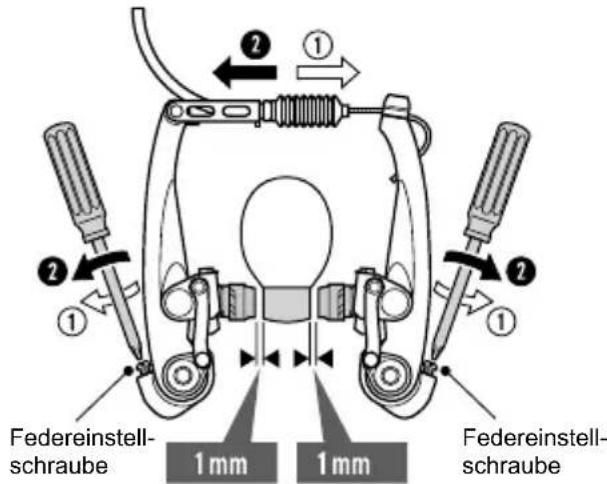

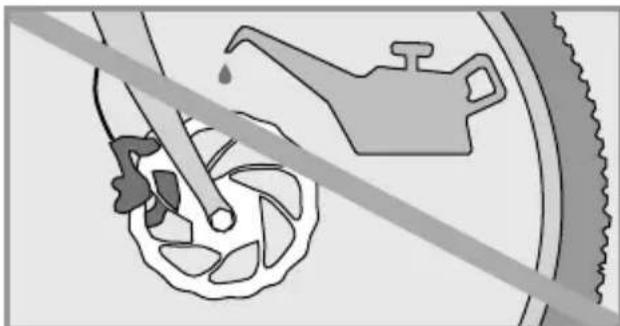

15.Bremse 25
16. Beleuchtungsanlage 29
17. Fahren mit zusätzlicher Last 29
18. Schutzbleche 30

19.Zubehor und Ausstattung. 30

19.1 Transport von Kindern / Kindersitze. 30
19.2 Fahrradanhänger und Kinderanhänger 31
19.3 Dach- und Heckträger am Auto 31

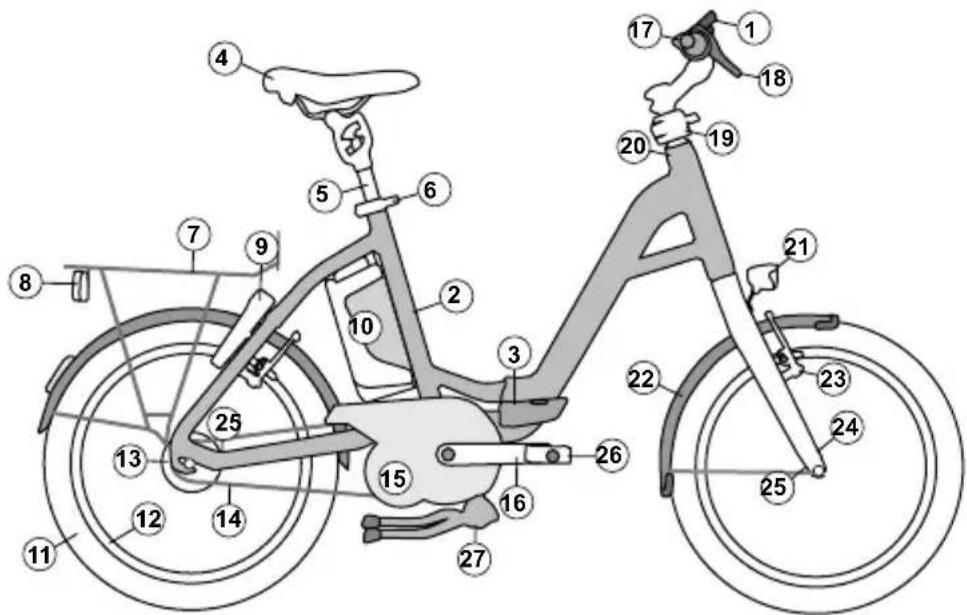

20.Faltanleitung FLYER Pluto 33

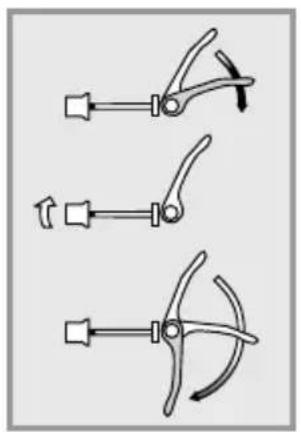

20.1 Schnellspanner bedieren 34

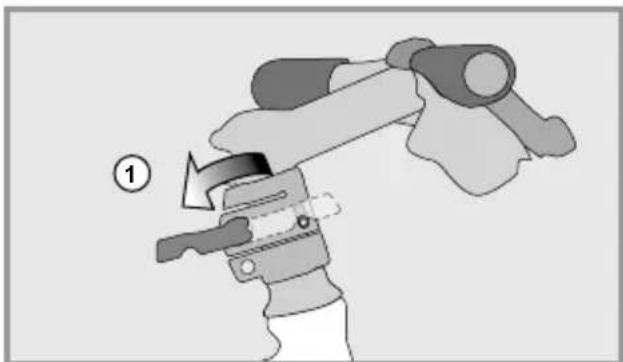

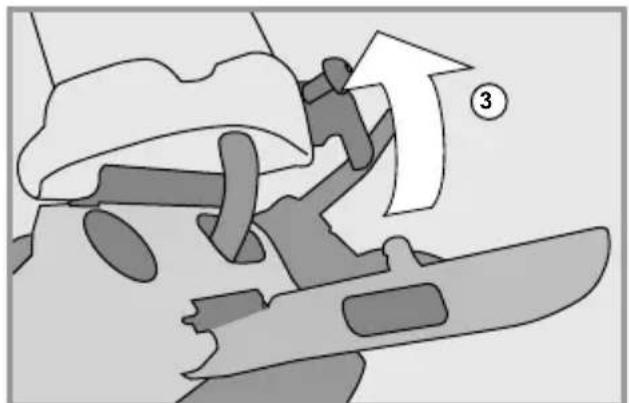

20.2 Ein- und Nachstellen des Faltgelenks am Rahmen. 34

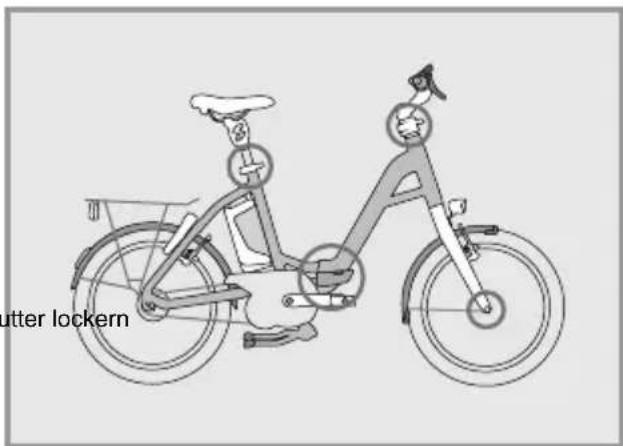

20.3 Faltanleitung des FLYER Pluto 34

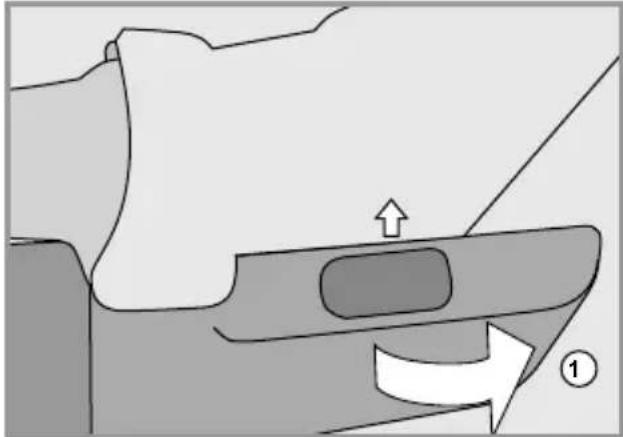

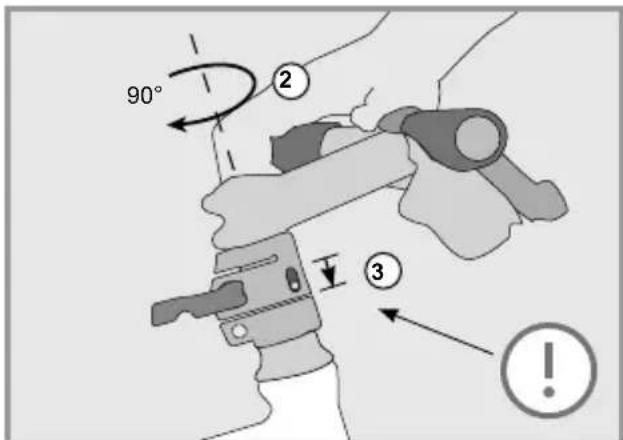

20.4 FLYER Pluto aufklappen 36

21.Elektrischer Antrieb 38

1. Verschleissteile 39
2. Inspektionsplan 39
   23.1 Wartungsarbeiten und Austausch von Verschleissteilen 40
3. Allgemeine Gewährleistung 41

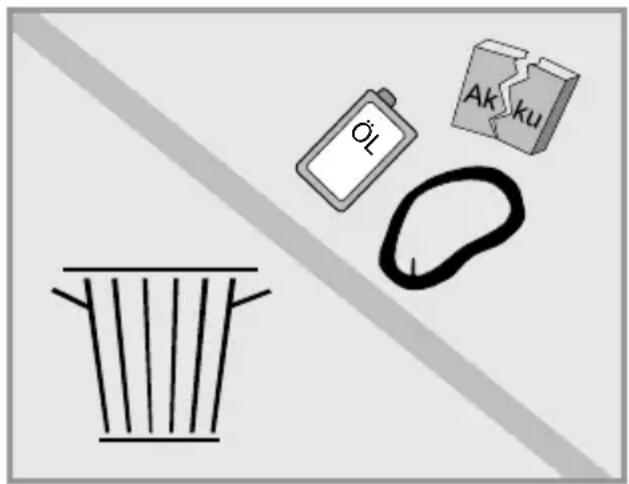

   25.Umwelttipps 41

Konformitätserklarung 218

Impressum 218

1. Vorwort

Geschätzte FLYER Kundin, geschätzter FLYER Kunde

Wir freiuen uns, dass Sie sich für einen FLYER entschieden haben. Für die Entdeckungsreise mit Ihrem FLYER wünschen wir Ihnen viel Freude und jederzeit gute Fahrt.

Herzlichen Dank für Ihr Vertrauen.
Ihr FLYER Team

2. Begrifferklärung

These Original betriebsanleitung enthalt die wichtigen Informationen, die Sie benötigen, um mit dem hem reuen FLYER vertraut zu werden, seine Technik kennenzulernen, sich allen Sicherheitsaspekten zu widmen und Schäden an Personen, Sachen und der Umwelt zu vermeiden. Bewahren Sie sie gut auf, halten Sie die Anleitung griffbereit und beachten Sie die Hinweise. Geben Sie diese Anleitung mit, wenn Sie ihren FLYER anderen Personen zur Verfügung stellen. Lesen Sie vor der ersten Nutzung unbedingt auch die beiliegende Anleitung zum elektrischen Antrieb sorgfältig durch. Auf den folgenden Seiten begegen Sie immer wieder den folgenden Symbolen:

GEFAHR: Mänglichkeit von Verletzungen oder Personenschäden drohen.

HINWEIS: Hier finden Sie wichtige Angaben undInfos zum optimalen Gebrauch des FLYER E-Bikes.

ACHTUNG: Dies ist ein Hinweis auf mögliche Sachschäden oder Umweltschäden.

DREHMOMENT EINHALTEN: Hier muss bei einer Schraubverbindung ein exaktes Anzugsdrehmoment eingehalten werden. Dies ist nur mit Spezialwerkzeug möglich, einem sogenannten Drehmomentschluss. Wenn Sie nicht im Besitz des nötigen Werkzeugs sind oder das nötige Fachwissen nicht besitzen, überlassen Sie diese Arbeit ihrer FLYER Fachhändler. Teile die mit falschem Drehmoment angebracht wurden, können brechen oder sich losen, was schwerste Stürze zur Folge haben kann. Das korrekte Anzugsdrehmoment findet sich entweder auf dem Bauteil aufgedruckt oder im Kapitel Anzugsdrehmamente.

These Zeichen werden ab jetzt ohne weitere Erläuterungen aufgeführrt, jedoch stehen sie jedem Mal für die aufgeführten Inhalte und Gefahren. Lesen Sie die gesamte Anleitung aufmerksam durch.

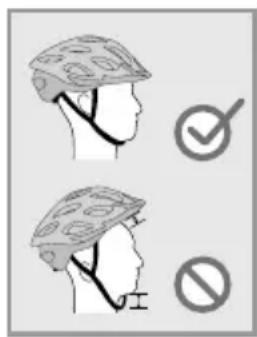

3. Sicherheitshinweise

Führer Sie die angegebenen Prüfungen und Inspektionen unbedingt durch. Schützen Sie sich und andere durch sicheres, verantwortungsbewusstes Verhalten und bedenken Sie immer die

Gefahren, deren Verkehrsteilnehmer mit dem Fahrrad ausgesetzt sind! Tragen Sie immer einen passenden und geeigneten Helm! Informieren Sie sich bei ihrem FLYER Fachhandler, wie der Helm korrekt sitzen muss, um seine Schutzwirkung entfallen zu konnen.

These Originalbetriebsanleitung ist keine Anleitung, um einen FLYER aus Einzelteilen aufzubauen, zu reparieren oder teilmontierte FLYER in den fahrftigen Zustand zu bringen.

Ihr FLYER ist mit moderner und komplexer Technik ausgestattet. Diese muss mit Fachwissen, Erfahrung und gegebenenfalls mit Spezialwerkzeug behandelt werden. Überlassen Sie Arbeiten am FLYER Ihrlem FLYER Fachhändler. Wir können in dieser Anleitung nur die wichtigsten Punkte beschreiben. Daneben gibt es weitere Hinweise und Anleitungen der Komponenten-Hersteller. Diese müssen ebenso beachtet werden. Hier gilt: Bei Unklarheiten sollenn Sie unbedingt ihren FLYER Fachhändler ansprechen.

Sehen und gesehen werden ist wichtig! Tragen Sie deswegen beim Fahren helle Kleidung oder Kleidung mit reflektierenden Elementen. Tragen Sie keine weiten Kleider, mit denen Sie irgend wo hangen bleiben oder welche sich im Fahrrad verheddern konnten. Binden Sie die Hosenbeine stets beidseitig eng an den Körper. Eventuell müssen Sie Hosenklammern verwenden.

Fahren Sie mit ordentlichem Schuhwerk. Die Sohlen ihrer Schuhe sollenn steif und rutschfest sein. Fahren Sie nie freiHANDig.

Fahren Sie vorausschauend und machen Sie sich bei der ersten Fahrt auf einem unbefahrenen und sicheren Gelände mit dem Ansprechverhalten der Bremsen vertraut.

Auf dem FLYERarf jeweils nur eine Person fahren. Führn Sie keine losen, unbefestigten Gegenstände mit. Denken Sie daran, den Ständer vor der Fahrt einzuklappen.

Prufen Sie den sicheren und festen Sitz aller Schnellspanner vor jeder Fahrt und jedem Mal, wenn Ihr FLYER, auch nur für kurze Zeit, unbeaufsichtigt abgestellt war! Prufen Sie regelmäßig den festen Sitz aller Schraubverbindungen und Bauteilen.

Die Verantwortung, die Sie als Besitzer des Fahrzeugs tragen, umfasst die Verantwortung für die Handlungen und die Sicherheit allfälliger mindererjähriger Benutzer – aber auch die Verantwortung für den technischen Zustand des FLYER E-Bikes und dessen Anpassung an den Fahrer. Stellen Sie daher sichar, dass der mindererjährige Fahrer den sicheren und verantwortungsbewussten Umgang mit dem E-Bike gelernt hat – am besten in dem Umfeld, in dem er sich mit dem E-Bike bewogen wird.

Minderjährige)dürfen nur dann FLYER fahren, wenn sie das vorgeschriebene Alter erreicht haben und die jeweils notwendige Fahrerlaubnis besitzen!

Wichtige Vorbereitungen auf die Fahrt mit Ihrlem FLYER

Um ihren neuen FLYER kennenzulernen, ist es unerlässlich, diese Originalbetriebsanleitung aufmerksam zulesen.itte lessen Sie für den sicheren Gebrauch die gesamte Anleitung. These Anleitung setzt voraus,dass Sie und alle Benutzer these SFLYER E-Bikes Grundkenntnisse fur den Umgang mit Fahrradern und E-Bikes besitzen. Bei Unsicherheiten und fur wichtige Werkstattarbeiten an Ihrem FLYER wenden Sie sichitte an ihren FLYER Fachhandler.Den Inhalt dieser Anleitung mussen alle Personen, die den FLYER benutzen,reinigen, warten, reparieren und entsorgen, kennen und verstehen.

Die Missachtung der Informationen hat unter Umstanden weltreichende Konsequenzen für ihre eigene Sicherheit. Daher sind bei Missachtung mitunter schwere Unfälle und Stürze möglich, die zusätzliche wirtschaftliche Schäden verursachen können.

Neben den spezifischen Hinweisen für ihren FLYER müssen Sie sich über alle Regeln und Gesetze informieren, die im öffentlichen Strassenverkehr gelten – diese können national unterscheidlich sein.

Warnings und wichtige Hinweise

• Berücksichtigten Sie, dass Sie durch die zusätzliche Unterstützung des Motors mit deutlich higherer Geschwindigkeit fahren, als Sie es bisher von Ihrem Fahr rad gewohnt sind.
• Beachten Sie, dass sich bei langer Berg fahrt der Motor Ihres FLYER E-Bikes er hitzen kann. Berühren Sieihn nicht. Sie können sich Verbrennungen zuziehen.

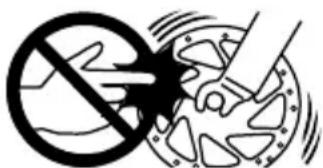

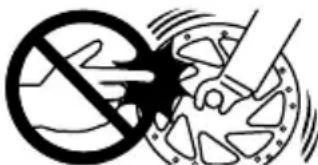

• Gleiches gilt für Bremsscheiben, die sich beim Bremsen stark erhitzen können. Vermeiden Sie vor allem das Fahren mit schleifenden Bremsen, auch bei länger ren oder steileren Bergabfahrten.
• Versuchen Sie nie, Ihrren FLYER mit ein dem anderen Akku als dem Original-Ak ku zu betreiben. Ihr FLYER Fachhandler berät Sie bei der Auswahl des passen den FLYER Akkus.
• Entfernen Sie die Abdeckungen oder Teile. Es können damit spannungsfähende Teile frei gelegt werden. Auch An schlussstellen können spannungsfährend sein. Sümmtliche Wartungsarbeiten)dürfen ausschliesslich durch ihren FLYER Fachhandler ausgeführrt werden. Es besteht die Gefahr von Stromschlagen und Verletzungen bei unsachgemasser Durchführung.
• Beschädigten und quetschen Sie keine Kabel, wenn Sie ihren FLYER warten, reinigen, transportieren oder einstellen.
• Sie)dürfen Ihren FLYER nicht mehr be nutzen, wenn ein gefahrloser Betrieb nicht mehr möglich ist. Dies ist dann der Fall, wenn spannungsführende Teile oder der Akku beschädigt sind oder Sie Risse an Rahmen oder Komponenten feststellen. Bis zur Prüfung durch einen FLYER Fachhandler muss der FLYER ausser Betrieb genommen und gesichert werden.
• Wenn Kinder in der Höhe sind, müssen Sie be-sponders aufpassen. Verhindern Sie, dass Kinder z.B. Gegenstände durch Öffnungen in das Fahrzeug stecken. Sie konnen einen lebensgefährlichen elektrischen Schlag erleiden.
• Wenn der FLYER in einem Monta geständer fixiert werden soll, damit das nur an der Sat telstütze geschene haben. Hochwertige Alurahmen können durch die Klemmkraft der Halterung beschadigt werden.

4. Sicherheitshinweise zu allen elektrischen Anlagen

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Be griff „Akku" bezieht sich gleichermassen auf alle Standard-Akkus.

Ahmed FLYER ist die entsprechende Bedienungsanleitung des Komponentenherstellers zum verbauten Antrieb beigelegt. Lesen Sie vor der ersten Nutzung unbedingt auch die beiliegenden Anleitung zum elektrischen Antrieb sorgfältig durch und beachten Sie alle Dort aufgeführten Sicherheitshinweise.

Informationen über Bedienung, Wartung und Pflege sowie technische Daten these FLYER E-Bikes finden Sie in dieser Anleitung sowie auf den Websites der jeweiligen Komponentenhersteller im Internet.

Nehmen Sie den Akku aus dem E-Bike, bevor Sie Arbeiten (z.B. Montage, Wartung, Arbeiten an der Kette, usw.) am E-Bike beginnen, es mit dem Auto, der Bahn oder dem Flugzeug transportieren oder es aufbewahren.

Bei unbeabsichtiger Aktivierung des elektrischen Systems besteht Verlet -zungsgefahr.

Die elektrische Anlage Ihres FLYER E-Bikes ist sehr leistungsfähig. Für einen korrekten und gefahrlosen Betrieb ist es notwendig, dass sie regelmässig vom FLYER Fachhandler gewartet wird.

Entnahmen Sie den Akku unverzüglich, wenn Sie Beschädigungen an der elektrischen Anlage erkennen oder gar, z.B. nach einem Sturz oder Unfall, stromführung Teile offen liegen. Wenden Sie sich für die Reparatur, aber auch wenn Sie eine Frage oder ein Problem haben bzw. einen Defekt feststellen, immer an ihren FLYER Fachhändler. Fehlende Fachkenntnis kann zu schweren Unfällen, Verletzungen und Schäden führen!

Der FLYER ist für das Fahren mit Antrieb gebaut. Fahren Sie nie ohne Akku oder mit ausgeschalteten System, da Ihnen ohne Akku bzw. System kein Licht zur Verfugung stehen.

Ihr FLYER hat eine automatische Sicherung gegen Überhitzung. Sollte es zu einer Überhitzung des Motors kommt, schaltet diese Sicherung die Motorfunktion aus, bis der Motor eine unkritische Temperatur erreicht hat. Die restlichen Funktionen Funktionieren weiter, so dass Sie z.B. weiter mit Licht fahren konnen.

Bei Stillstand wird das System nach 10 Minuten automatisch ausgeschelt und somit auch die Funktion des Lichts. Schalten Sie deshalb vor jeder Fahrt das Display neu ein.

5. FLYER mit Panasonic Antrieb

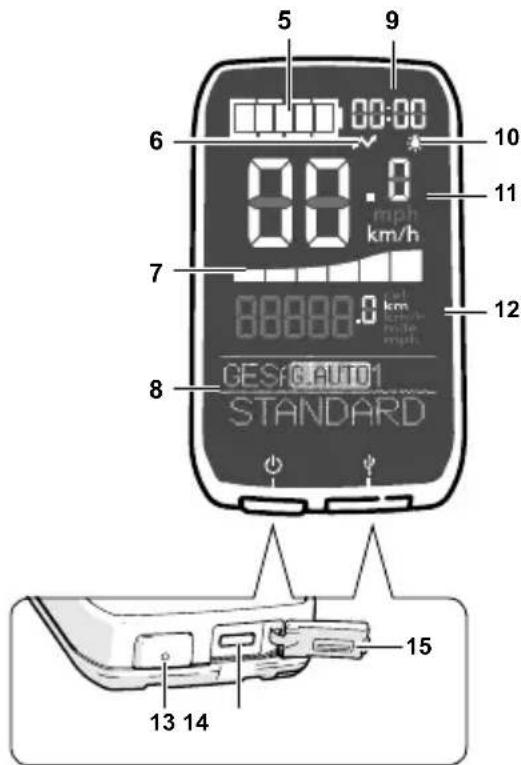

5.1 Bedienung mit zentralem Display

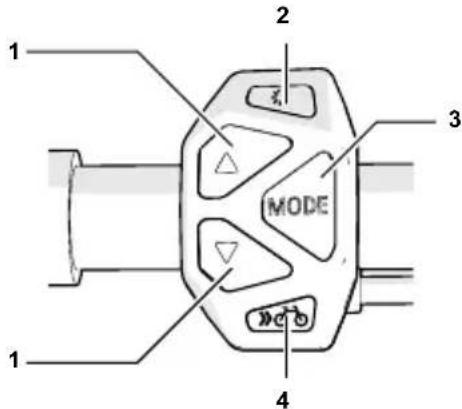

Um die Assistenzfunktion oder die verschiedene Anzeigen zu aktivieren, drücken Sie die Ein-/Ausschalttaste 13 am Display. Beim Einschalten des Systems gelangen Sie automatisch in den Modus [No Assist].

1 Auswahltasten Assistenzmodus

Wahlen Sie den Assistenzmodus unter [HIGH], [AUTO], [STANDARD] und [ECO] aus. Wahlen Sie [NO ASSIST], um die Assistenzfunktion zu deaktivieren. Sie konnen ihren FLYER nun wie ein normales Fahrrad allein durch Treten fortbewegen. Alle übrigen Funktionen, wie z.B. die Anzeigen des Bedienelements bleiben bestehen. Im Assistenzmodus [AUTO] wähl das System den für die jeweilige Fahrsituation passenden Unterstützungslevel selbständig und automatisch aus. Sobald Sie in die Pedale treten, schaltet sich die gewährte Assistenzfunktion des Motors ein.

2 Licht-Taste

Beim Einsatz des Systems wird automatisch die Beleuchtung der Anzeigeeinheit sowie der Frontscheinwerfer und das Rücklicht eingeschaltet. Mit der Licht-Taste konnen Sie das Licht manuell wieder ausschalten.

3 MODE-Taste

Schaltet rollierend durch die Sekundär-Informatioen wie z.B. gefahrene Distanz, die gefahrene Durchschnittsgeschwindigkeit, die höchste Geschwindigkeit, die gefahrene Gesamtdistanz.

4 Fahrrad-Taste

FLYER mit einer Tretunterstützung bis 25km / h sind mit einer Schiebehilfe ausgestattet. Diese ist auf 6km / h im grossten Gang limitiert. Durch Drücken der Fahrrad-Taste lasst sich der FLYER bequem aus der Tiefgarage oder über eine steile Passage schiben. Modelle mit Tretunterstützung uber 25km / h verfügen teilweise über eine Anfahrhilfe bis 18km / h . (Der Einbau der Anfahrhilfe erfolgt nach länderspezifischen Vorschriften).

5 Ladezustandsanzeige

Zeigt die verbleibende Ladung des E-Bike-Akkus an.

6 USB-Verbindungszeichen

Wird angezeigt, wenn ein externes Gerät (z. B. ein Mobiltelefon) zum Laden an die Anzeigeein -heit angeschlossen ist.

7 Assistenz-Betriebsanzeige

Zeigt in Form einer Grafik an, wie stark der Fahrer Unterstützung wird. Jehigher die Anzahl der angezeigten Balken,esto stärker wird der Fahrer Unterstützung.

8 Textanzeige

Zeigt den aktuellen Assistenzmodus, den gewählten Gang, sofern Ihr FLYER über eine Di2-Schaltung verfügt usw. an.

9 Zeitanzeige

Zeigt die aktuelle Uhrzeit an.

10 Lichsymbol

Zeigt an, dass die Beleuchtung eingeschaltet ist.

11 Geschwindigkeitsanzeige

Zeigt die aktuelle Fahrgeschwindigkeit an.

12 Anzeigefeld für Sekundär-Informationen

In thisem Feld werden Sekundär-Informationen wie z.B. die gefahrene Distanz, die gefahrene Gesamtdistanz, die hochste Geschwindigkeit, usw. angezeigt.

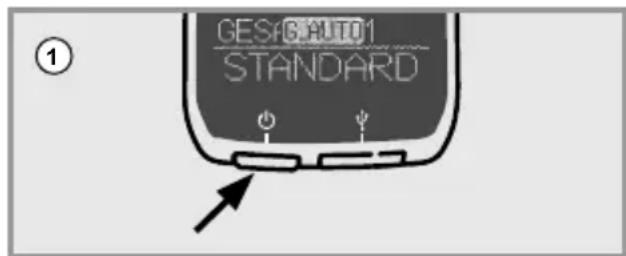

13 Ein-/Ausschalt-Taste

Schaltet das Antriebssystem ein und aus.

14 Micro-USB-Anschluss

Über diesen Anschluss kann ein externes Gerät (z. B. ein Mobiltelefon) mithilfe des mitgelieferten Kabels geladen werden.

15 Gummikappe

Schütz den Micro-USB-Anschluss.

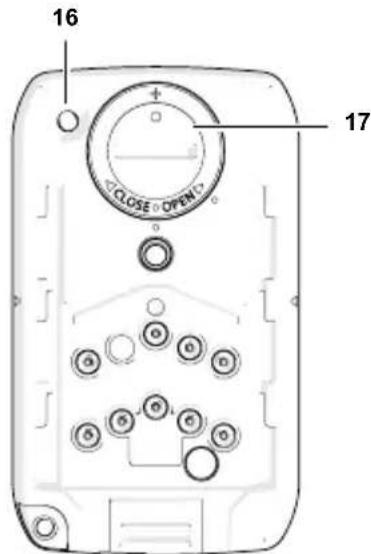

16 Reset-Taste

Mit dieser Tastes werden die gefahrenen Gesamtkilometer auf 0^ gesetzt.

17 Knopfzell-Fach

In thisem Fach befindet sich eine Knopfelle für die Zeitanzeige.

Di2-Bedieneinheit

18 Gangschaltung (hoch)

Durch Bedieren dieser Taste wird das Gangverhältnis hochgeschalteit.

19 Gangschaltung (runter)

Durch Bedieren dieser Taste wird das Gangverhältnis runtergeschaltet.

Auch wenn Sie während des Fahrens länger nicht in die Pedale treten, schaltet sich das System nicht automatisch ab.

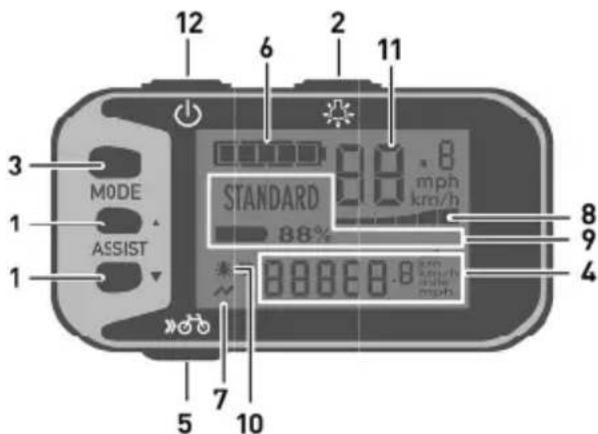

5.2 Bedienung mit seitlich montiertem Display

Um die Assistenzfunktion oder die verschiedene Anzeigen zu aktivieren, drücken Sie die Ein-/Ausschalttaste 12 am Display. Stellen Sie ihren Fuss während dem Einsatzten nicht auf das Pedal! Sobald Sie in die Pedale treten, schaltet sich die Assistenzfunktion des Motors ein.

1 Auswahltasten Assistenzmodus

Wahlen den Assistenzmodus unter [HIGH], (AUTO), [STANDARD] und [ECO] aus. Wahlen Sie [NO ASSIST], um die Assistenzfunktion zu deaktivieren.

2 Licht-Taste

Schaltet die Beleuchtung der Anzeigeeinheit ein bzw. aus. Wenn der Frontscheinwerfer und/oder das Rücklicht über den Akku des E-Bikes mit Strom versorgt werden, werden diese auch ein- bzw. ausgeschaltet.

3 MODE-Taste

Schaltet rollierend durch die Sekundär-In-forma-tionen wie z.B. Durchschnittsgeschwindigkeit, die hochste Geschwindigkeit, die gefahrene Gesamt-distanz, usw.

4 Anzeigefeld für Sekundär-Informationen

In thisem Feld werden Sekundär-Informationen wie die gefahrene Distanz, die gefahrene Durchschnittsgeschwindigkeit, die höchste Geschwindigkeit, die gefahrene Gesamtdistanz und die verbleibende Restreichweite, die Unterstützung zurückgelegt werden kann, angezeigt.

5 Fahrrad-Taste

FLYER mit einer Tretunterstutzung bis 25km / h sind mit einer Schiebehilfe ausgestattet. Diese ist auf 6km / h im grossten Gang limitiert. Durch Drucken der Fahrrad-Taste lasst sich der FLYER bequem aus der Tiefgarage oder über eine steile Passage schiben. Bei gewissen Modellen mit Tretunterstutzung uber 25km / h kann mit der Fahrrad-Taste die Anfahrhilfe, welche auf 18km / h limitiert ist, betagt werden. Der Einbau erfolgt entsprechend der länderspezifischen Vorschriften.

6 Ladezustandsanzeige

Zeigt die verbleibende Ladung des E-Bike-Akkus an.

7 USB-Verbindungszeichen

Wird angezeigt, wenn ein externes Gerät (z.B. ein Mobiltelefon) zum Laden an die Anzeigeeinheit angeschlossen ist.

8 Assistenz-Betriebsanzeige

Zeigt in Form einer Grafik an, wie stark der Fahrer Unterstützung wird. Jehigher die Anzahl der angezeigten Balken,esto stärker wird der Fahrer Unterstützung.

9 Textanzeige

Zeigt den aktuellen Assistenzmodus, die verbleibende Akku-Kapazitat, Warn- und Fehleranzeigen an.

10 Lichsymbol

Zeigt an, dass die Beleuchtung eingeschaltet ist.

11 Geschwindigkeitsanzeige

Zeigt die aktuelle Fahrgeschwindigkeit an.

12 Ein-/Ausschalt-Taste

Schaltet das Antriebssystem ein und aus.

Reset-Taste (auf der Rückseite)

Mit dieser Taste werden die gefahrenen Gesamtkilometer auf 0^ gesetzt

5.3 Akku

1 Ladezustand-LEDs

Zeigen die noch zur Verfugung stehende Leistung des E-Bike-Akkus an.

2 Kontrolltaste für Akkuladezustand

Lässt die Akku-Ladezustand-LEDs aufleuchten um die verbleibende Akkuleistung an dem Akkuselbst zu überprüfen.

3 Ladegeratanschluss

4 Gummikappe

Schütz den Anschluss für das Ladegerät, wenn nicht geladen wird.

Bevor Sie den Akku nach dem Kauf zum ersten Mal verwenden, überprüfen Sie, ob er vollständig geladen ist.

Drücken Sie die Kontrolltaste für den Akkuladezustand am Akku, wenn Sie die Akku-Ladung überprüfen möchten.

Wenn nicht alle fünf Ladezustand-LEDs leuchten, laden Sie den Akku. Nutzen Sie dazu nur das Originaladegerat. Ladegerate von Fremdfabrikaten)dürfen auf keinen Fall verwendet werden!

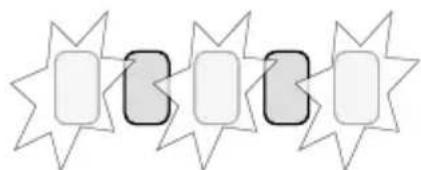

Anzeige des Ladezustands

Der Ladezustand des Akkus wird durch f芮 LEDs angezeigt.

Ist der Akku komplett entladen, wird dies durch eine schnell blinkende LED angezeigt.

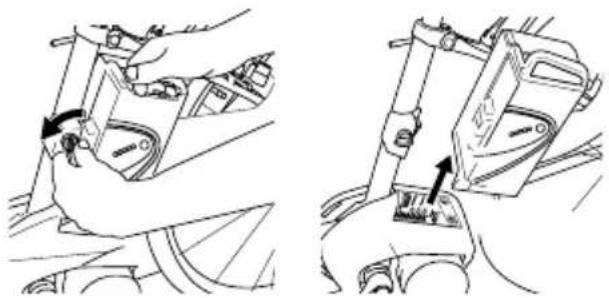

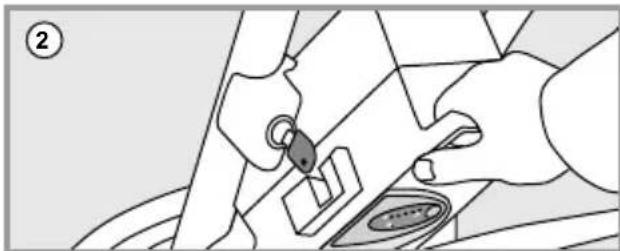

Herausnehmen des Akkus

1) Schalten Sie zuerst das elektrische System aus. Drücken Sie dazu die Ein-/Ausschalt-Taste am Display.

2) Entriegeln Sie den Akku mit dem Schlüssel undnehmen Sie hin aus der Halterung. Halten Sie den Akku gut fest, er ist schwer!

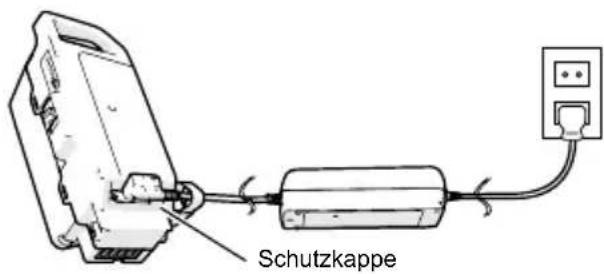

Akku laden

Der Akku kann geladen werden, wenn er ins E-Bike eingebaut ist oder wenn er entnommen wurde.

Ladegerät

1) Gummikappe entfernen

Öffnen Sie die Gummikappe am Akku.
Schliessen Sie den Netzstecker an eine Netzsteckdose an (220 V - 240 V Wechselstrom) und verbinden Sie das Ladegerät mit dem Akku.

Schliessen Sie das Ladegerät nach einem plötzlichen Temperaturwechsel von kalt nach warm nicht sofort an die Steckdose. Es besteht die Möglichkeit von Kondenswasserbildung auf den Kontakten und nachfolgend einem Kurzschluss. Schliessen Sie den Akku nach einem plötzlichen Temperaturwechsel von kalt nach warm nicht sofort ans Ladegerät. Warten Sie mit dem Anschluss des Ladegerats bzw. des Akkus so lange, bis beide Geräte Zimmertemperatur angegenommen haben. Laden und lagern Sie Akku und Ladegerät immer in trockener und sauberer Umgebung.

2) Ladezustands-LED überprüfen

Überprüfen Sie, ob die Ladezustands-LED leuchtet. Die LED leuchtet entsprechend dem Ladestatus. Wenn der Ladevorgang abgeschlossen ist, schalten sich die Ladezustands-LEDs aus.

Die Ladezeit verlangert sich, wenn die Akkuttemperatur sehr niedrig oder sehr hoch ist.

Akkus können in vollständig geladenem Zustand nicht weiter geladen werden.

Der Akkuarf nicht geladen werden, wenn er eine Störung anzeigt. Der Akku kann nach einem Fallenlassen oder einem mechanischen Stoss beschädigt sein, auch wenn man ausserlich keine sichtbaren Beschädigungen erkennt.

Daher sind solche Akkus stets vom FLYER Fachhändler einer Untersuchung zu unterziehen. Versuchen Sie niemals den Akku zu öffnen oder selbst zu repa-rieren.

3) Netzstecker von der Netzsteckdose trennen Nachdem Sie den Akku vom Ladegerät getrennt haben, trennen Sie den Netzstecker von der Netzsteckdose.

Setzen Sie vor der Verwendung des Akkus unbedingt die Gummikappe wieder fest auf.

Sicherheitswannung für das Akkuladegerät

Das Schild verweist auf Vorsichtshinweise und andere Sicherheitsinformationen beim Umgang mit dem Akkuladegerät. Lesen Sie diese unbedingt vor der Verwendung durch.

Benutzen Sie nur das im Lieferumfang Ihres E-Bikes enthaltene Original-Panasonic-Ladegerät. Nur diesee Ladegerät ist auf den bei为其lem E-Bike verwendeten Li-Ionen-Akku abgestimmrt.

Um die volle Leistung des Akkus zu gewährleisten, laden Sie hin vor dem ersten Einsatz vollständig mit dem Ladegerät auf. Lesen und beachten Sie zum Laden des Akkus die Betriebsanleitung des Ladegerätes.

Der Akku kann jederzeit einzeln oder am Fahrrad aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgan-ges schädigt den Akku nicht. Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche ein Aufl aden nur im Temperaturbereich zwischen 0^ und 40^ zulässst. Ist die Akkutemperatur sehr hoch, wird der Akku nicht geladen und es blinken die oberste [F] und die unterste [E] LED, wenn die Kontrolltaste für den Akkuladezustand gedrück wird.

Trennen Sie den Akku vom Ladegerät und{lassen Sie ihn austemperieren. Schliessen Sie den Akku erst wieder an das Ladegerät an, wenn er die zulässige Ladetemperatur erreicht hat.

Einsetzen des Akkus

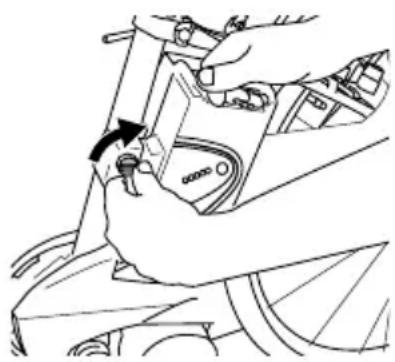

1) Akku einsetzen

Setzen Sie den Akku in dieunte Halterung am E-Bike und kippen Sie ihn mit dem oberen Teil zum Fahrzeug hin, bis das Schloss in der oberen Halterung einrastet.

Stellen Sie sicher, dass der Akku sicher in der Halterung sitzt.

• Verhindern Sie starke Erwärung durch ässere Einwirkung oder Überlastung.
• Verwenden Sie den Akku nur für den Einsatz am FLYER.
• Verwenden Sie keinen beschädigten Akku. Beim Erkennen von Rissen, Verformungen des Gehäuses oder bei Undichtheit, Akku nicht mehr verwen - den und durch den FLYER Fachhändler überprüfen setzen.
• Bei leerem Akku ist die Funktion des Lichts noch während ungebahr einer Stunde gewährleistet.

5.4 Schieberhilfe

Bei Ihr dem FLYER bis 25km / h ist eine sogenannte Schieberhilfe montiert. Solange Sie die Fahrrad-Taste gedrückt halten, ist die Schieberhilfe aktiviert. Diese ist in der Lage, ihren FLYER langsam mit bis zu maximal 6km / h zu bewegen, ohne dass Sie in die Pedale treten müssen. Müssen Sie ihren FLYER z.B. aus einer Unterführung oder einer Tiefgarage schieren, hilft sie, die Rampe zu überwinden. Benützen Sie die Schieberhilfe nuriben dem Fahrzeug hergehend, halten Sie den Lenker jederzeit mit beiden Händen fest und erstehen Sie Bremsbereitschaft. Benutzen Sie die Schieberhilfe nicht zum Fahren. Der Einbau erfolgt entsprechend der länderspezifischen Vorschriften. Modelle mit Tretunterstützung über 25km / h verfügen teilweise über eine Anfahrhilfe bis 18km / h . (Der Einbau der Anfahrhilfe erfolgt nach länderspezifischen Vorschriften).

6. Gesetzliche Bestimmungen

Die Regelungen und Vorschriften für E-Bikes werden ständig überarbeitet und geändert. Informieren Sie sich über Änderungen in den Rechtsvorschriften, damit Sie stets auf dem aktuellen Stand sind.

Für Pedelecs und E-Bikes gelten teils Sonderbestimmungen für die Nutzungsgrenzen, d.h., sie sind teilweise wie ein Fahrrad zu nutzen, teilweise aber auch nicht.

Bevor Sie mit Ihr dem FLYER am öffentlichen Strassenverkehr teilnehmen, informieren Sie sich daheritte über die jeweils geltenden nationalen Vorschriften.

These Informationen konnen Sie bei ihrer FLYER Fachhändler, den jeweiligen nationalen Fahrrad- oder E-Bike-Verbänden und auch im Internet erhalten.

Dort informiert man Sie darüber, wie Ihr FLYER ausgestattet sein muss, damit Sie am öffentlichen Strassenverkehr teilnehmer konnen.

Es wird beschreiben, welche Beleuchtungsanlagen installiert sein oder mitgefuhrt werden müssen, und mit welchen Bremsen das Fahrrad ausgestellt sein muss.

Man erhält in den jeweils geltenden nationalen Vorschriften Angaben zu geltenden Altersbeschränkungen sowie dazu, in welchem Alter man wofahrenarf oder muss. Auch die Teilnahme von Minderjährigen am öffentlichen Strassenverkehr wird hier geregelt. Wenn es eine Helmpflicht gibt, wird diese angegeben.

Prufen Sie, ob ihre private Haftpflichtversicherung mögliche Schaden, die durch den Einsatz des FLYER E-Bikes entstehen, abdeckt.

7. Bestimmungsgemässer Gebrauch

FLYER sind für den Transport oder die Fortbewegung einer einzelnen Person ausgelegt.

Das Mitführung von Gepäck ist nur zulässig mit einer am FLYER angebrachten geeigneten Verrichtung und{sicherer Befestigung des Gepäcks. Dabei dürfen die maximale Tragfähigkeit des Gepäckträgers sowie das hochstzulässige Gesamtgewicht des Fahrzeugs nicht übersritten werden (siehe, Technische Daten).

Zulässiges Gesamtgewicht: Gewicht Fahrer + Gewicht FLYER + Gewicht Akku + Gewicht Gepack + Gewicht Anhänger

Wenn sie so ausgestattet sind, wie es die nationale Gesetzgebung vorschreiben, darüber E-Bikes, die entsprechend City- und Trek - kingrader ausgestattet sind, im öffentlichen Strassenverkehr und auf unbefestigten Wegen wie z.B. Feldwegen, eingesetzt werden.

Es entfällt jeder Haftung und Gewährleistung seitens FLYER Fachhändler und Hersteller, wenn die Verwendung über diesen bestimmungsgemassen Gebrauch hinausgeht, wenn Sicherheitshinweise nicht eingehalten werden, wenn der FLYER überladen wird, im Gelände benutzt wird oder Mängel unsachgemass beseitigt werden. Zudem mussen die Vorgaben zu Wartung und Pflege eingehalten werden, damit Haftung und Gewährleistung be stehen bleiben.

Ihr FLYER ist nicht für Extrembelastungen, wie z. B. Fahren über Treppen oder Sprünge, harte Anwendungen wie genehmigte Wettbewerbsver-anstaltungen, Trickfahrten oder Kunstsprungfigu-ren, ausgelegt.

FLYER E-Bikes sind nicht für die Teilnahme an Wettbewerben/Wettkämpfen zugelassen.

Bei Fragen zu den Nutzungsgrenzen wenden Sie sich an ihren FLYER Fachhändler oder den Hersteller.

Informieren Sie sich über die geltende Gesetzgebung, bevor Sie mit Ihrlem FLYER auf öffentlichen Strassen und Wegen fahren. Fahren Sie nur auf Strecken, die für Fahrzeuge frei gegeben sind.

8. Vor der ersten Fahrt

Stellen Sie sicher, dass das Fahrzeug betriebsbereit und auf Sie eingestellt ist.

Dazu gehoren:

• Position und Befestigung des Sattels und des Lenkers
• Einstellung der Bremsen
• Befestigung der Räder im Rahmen und in der Gabel

Lassen Sie Lenker und Vorbau vom FLYER Fachhandler auf eine für Sie sichere und bequeme Position einstellen.

Lassen Sie den Sattel auf eine für Sie sichere und bequeme Position einstellen (siehe Kap. 11.2).

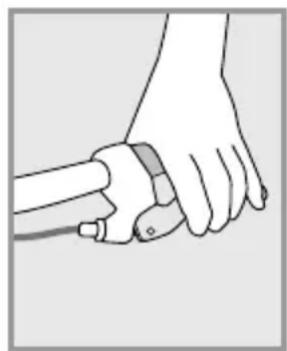

Lassen Sie die Bremsgriffe vom FLYER Fachhandler so einstellen, dass Sie sie jederzeit gut erreichen und ermuddungsfrei bremsen konnen. Erlernen Sie die Zuordnung der Bremsgriffe zur Vorder- bzw. Hinterradbremse: der linke Bremshebel wirkt mein auf die Vorderradbremse, der rechte Bremshebel auf die Hinterradbremse! Prufen Sie aber in jedem Fall vor der ersten Fahrt die Zuordnung der Bremsgriffe bei ihrem FLYER, da diese abweichend sein kann.

Vor Fahrtantritt - und auch nach jedem selbst kurzzeitigen unbeaufsichtigten Stehenlassen des Rades - müssen Sie alle Schrauben, Schnell spanner, Steckachsen und wichtigen Bauteile auf sicheren und korrekten Sitz prufen. Eine Tabelle mit wichtigen Verschraubungen und vorgeschreibenben Anzugsdrehmomenten finden Sie in den „Technischen Daten“, Hinweise zum korrekten Gebrauch von Schnellspannern und Steckachsen in Kap. 11.1.

Wenn Sie mit Klick-/Systempedalen fahren:

Machen Sie einen Funktionstest. Pedale mussen problemlos und leicht ausliesen.

Überprüfen Sie den Luftdruck der Reifen. Die Herstellerangaben, die Sie nicht über- oder unterschreiben dürfen, stehen seitlich auf den Reifen.

Beispiel einer Druckangabe

Zusätzlich,müssen Sie folgende wichtigen Bestandteile Ihres E-Bikes prufen:

• Prüfen Sie den festen Sitz des Akkus.
• Prüfen Sie den Ladezustand des Akkus auf ausreichende Ladung für die geplante Fahrt.
• Machen Sie sich mit den Funktionen des Be-dienelements vertraut.

Machen Sie sich auf einem sicheren und unbefahrenen Gelände mit den Fahreigenschaften und der Handhabung Ihres neuen FLYER E-Bikes vertraut.

Nutzen Sie nur FLYER, deren Rahmen-grosse Ihnen passt. Achten Sie besondere auf genugend Freiheit im Schritt. Sie müssen Schnell absteigen konnen, ohne den Rahmen damit zu berühren. Bei fehlender Schrittfreiheit konnen schwere Verletzungen die Folge sein.

Beachten Sie beim Aufsteigen auf das E-Bike, dass bei eingeschalteten Unterstützungsmodus Ihr FLYER(sofort losfahr,t sobald Sie ihren Fuss aufs Pedal setzen! Stellen Sie zum Aufsteigen keinen Fuss aufs Pedal. Ziehen Sie zuerst eine Bremse an, da sonst der ungewohnte Schub zu Sturzen, Gefährdun-gen oder Unfallen führen kann. Bleiben Sie auf der einen Seite des FLYER E-Bikes stehen und haben Sie ein Bein uber das Fahrzeug. Halten Sie bzw bewusst den Lenker beidhändig und better fest, als Sie das bei einem Fahrrad tun wurden. Denken Sie immer daran, den Seitenänder vor dem Losfahren einzuklappen.

Moderne Bremsen haben wesentlich höhere Bremsleistungen als herkömmliche Bremsen. Üben Sie vorsichtig die Bedeutung ihrer Bremsanlage.

Beachten Sie, dass die Leistung einer Bremse, insbesondere bei Felgenbremsen, bei Nasse und rutschigem Untergrund wesentlich schlechter sein kann. Rechnen Sie immer mit einem längeren Bremsweg, wenn Sie bei Nasse fahren! Fahren Sie vorausschauend und machen Sie sich mit dem Ansprechverhalten der Bremsen vertraut.

Wenn ihre Pedale mit Gummi oder Kunststoffüberzug gefertigt sind, machen Sie sich erst vorsichtig mit dem Halt auf den Pedalen vertraut. Gerade bei Nasse können diese Pedale sehr rutschig sein. Wenn Sie System- oder Klickpedale nutzen, machen Sie sich auf einem sicheren, unbefahrenen Gelände mit der Nutzung vertraut.

Beachten Sie, dass die Gewichtsverteilung bei einem E-Bike deutlich anders ist als bei Fahrradern ohne Elektroantrieb. Das höhere Gewicht eines E-Bikes erschwert vor allem das Abstellen, Anheiten und Tragen oder das Bergauf-Schieben.

Beachten Sie, dass Ihr FLYER entsprechend den gesetzlichen Anforderungen ausgestattet sein muss, wenn Sie am öffentlichen Strassenverkehr teilnehmen wollen.

Klaren Sie mit ihrer Versicherung, ob Ihr Fahrzeug sowie allfällige Risiken im Umgang mit Lithium-lonen-Akkus ausreichend gedeckt sind.

9. Vor jeder Fahrt

Prufen Sie vor jeder Fahrt ihren FLYER, da sich auch nach der Montage, beim kurzen Abstellen an öffentlichen Orten oder beim Transportieren Funktionen verändern oder Teile lockern können.

Überprüfen Sie vor jeder Fahrt:

• die Beleuchtung auf Funktion und sichere Be - festigung.
• die Glocke auf Funktion und sicheren Sitz.

• die Bremsen auf Funktion und sicheren Sitz sowie auf Verschleiss der Beläge und Brems - flächen. Bei hydraulischen Anlagen: Überprüfen Sie zusätzlich Leitungen und Anschlüsse auf Dichtigkeit!
  den korrekten Luftdruck in den Reifen. Be-achten Sie das Kapitel Reifen und Schlauche (12.2) sowie die Herstellerangaben. Diese finden Sie auf der Aussenseite des Reifens.

• die Reifen auf Beschädigungen, Abnützung, Sprödheit, Fremdkörper und auf ausreichende Profiltiefe.

• die Laufräder auf Rundlauf und Beschädigungen.
• die Laufräder auf sicheren Sitz und korrekte Befestigung durch die Befestigungsmuttern oder die Schnellspanner und Steckachsen.
• die Schaltkomponenten auf Funktion und sicheren Sitz.
• alle Schnellspanner und Steckachsen (auch nach kurzem unbeaufsichtigten Abstellen), Schrauben und Muttern auf festen Sitz.
• Rahmen und Gabel auf Beschädigungen, Verformungen, Risse oder Beulen.
• Federelemente auf Funktion und sicheren Sitz.
• Lenker, Lenkervorbau, Sattelstütze und Sattel auf sicheren Sitz und richtige Position.
• Ladezustand des Akkus.
• Korrekter und{sicherer Sitz des Akkus.

Falls Sie vom technisch einwandfrei den Zustand Ihres FLYER E-Bikes nicht überzeugt sind,treten Sie die Fahrt nicht an. Lassen Sie ihren FLYER erst vom FLYER Fachhändler überprüfen und in -stand setzen!Gerade wenn Sie ihren FLYER intensiv nutzen (beim sportlichen oder tätiglichen Einsatz),empfehlen wir regelmassige Inspektionen bei ihrem FLYER Fachhändler. Inspektionsinhalte und Intervaalle finden Sie in Kap.23.Alle Bauteile am FLYER sind Sicherheitsrelevant und haben eine spezifische Lebensdauer.Das Überschreiben der Lebensdauer kann zu unerwartetem Versagen der Bauteile führen. Dies kann zu Stürzen und schweren Verletzungen führen.

Wie es bei allen Mechanischen Komponenten der Fall ist, wird das Fahrzeug Verschleiss und hohen Beanspruchungen ausgesetzt. Unterschiedliche Materialien und Bestandteile konnen auf unterscheidliche Weise hinsichtlich Verschleiss bzw. Ermudung aufgrund der Beanspruchung reagieren. Wir die Auslegungslebensdauer eines Bestandteils übersritten, kann das Bauteil plottlich versagen und möglicherweise zu Verletzungen des Fahrers führen. Jede Art von Rissen, Kratzern oder Farbveränderungen in hochbeanspruchten Bereichen ist ein Hinweis daraufuf, dass die Lebensdauer des Bestandteils erreicht wurde und dass das Teil ersetzt werden solte.

Nach einem Sturz oder wenn Ihr FLYER umgefallen ist, müssen Sie den FLYER zwingend von einem FLYER Fachhändler überprüfen setzen! Viele Bauteile können nicht sicher wieder gerichtet werden und Komponenten können Schäden davontragen, die Sie nicht erkennen können!

Nehmen Sie ein hochwertiges Schloss mit, damit Sie ihren FLYER zum Abstellen an einen festen Gegenstand anschliessen konnen. Schliessen Sie Bauteile, die mit einem Schnellspannerbefestigt sind (z.B. das Vorderad), evtl. separat an. So konnen Sie einen Diebstahl dieser Anbauteile vorbeugen.

10. Nach einem Sturz

Lassen Sie das Fahrzeug und alle Bauteile nach einem Sturz von einem FLYER Fachhändler auf Veränderungen, Beschädigungen, sicheren Sitz und korrekte Funktion überprüfen. Dies konnen ins besondere Beulen und Risse in Rahmen und Gabel, verbogene Bauteile oder Teile wie Lenker oder Sattel sein, die sich verschoben oder verdrecht haben. Die Kontrolle durch einen FLYER Fachhändler muss vor allem folgende Punkte umfassen:

• Rahmen und Gabel suchen prüfen. Aus verschiedene Denen Blickwinkeln über die Oberflächen halten sich Verformungen meinst deutlich erkennen.
• Befinden sich Sattel, Sattelstütze, Vorbau und Lenker noch in der korrekten Position? Ist dies nicht der Fall, das Bauteil NICHT aus seiner veränderten Position zurück bewegen, ohne die dazu gehörige Verschraubung zu öffnen. Unbedingt das vorgeschriebene Anzugsdreh moment einhalten. Werte und Informationen dazu finding Sie in den „Technischen Daten" und im Kapitel „Schnellspanner" (Kap. 11.1).
• Testen, ob beiden Räder korrekt und sichere in Rahmen und Gabel sitzen, Vorder-bzw. Hinterrad frei drehen, die Felge gerade und ohne Schlag durch die Bremsen lauft. Die Bereitung darf die Bremsen nicht berühren. Bei Rädern mit Scheibenbremsen sieht der Fachmann am Abstand zwischen Rahmen oder Gabel und Reifen, ob das Rad rund lauft.
• Testen, ob bereits Bremsen ihre volle Funktion haben.
• Nicht losfahren, ohne geprüft zu haben, ob die Kette sicherauf Kettenrad und Ritzel liegt. Sie muss vollständig über die Zahnrader laufen. Fahrt man los und die Kette falt von einem Zahnrad ab, konnen Sturze und schwerste Verletzungen die Folge sein.
• Prufen, ob auf dem Display des FLYER E-Bikes

eine Fehlermeldung oder eine Warnung erscheint.fahren Sie nicht mit Ihr hem FLYER los, wenn eine Warnung angezeigt wird! Wenden Sie sich umgehend an ihren FLYER Fachhändler.
- Kontrollieren, ob Display und Akku unbeschä-digit sind. Fahren Sie bei Veränderungen jeglicher Art (Risse, Kratzer, usw.) nicht mit ihrem FLYER. Lassen Sie den FLYER Fachhandler zuerst alle Bauteile und Funktionen prufen.

Bei einer beschädigten Aussenhülle vom Akku besteht die Gefahr, dass Feuchtigkeit oder Wasser eindringt. Dies kann zu Kurzschlüssen und elektrischen Schlägen führen. Stellen Sie die Nutzung des Akkus umgehend ein und wenden Sie sich in die sem Fall umgehend an ihren FLYER Fachhandler. Laden Sie den Akku nicht!

Wenn Sie eine Veränderung an Ihrm Rad feststellen, fahren Sie NICHT weiter. Schrauben Sie lose Teile nicht ohne vorherige Prüfung und nicht ohne Drehmomentschlüssel wieder fest. Bringen Sie ihren FLYER zum FLYER Fachhändler, schildern Sie den Sturz und halten Sie das Rad prüfen!

11. Einstellungen auf den Fahrer

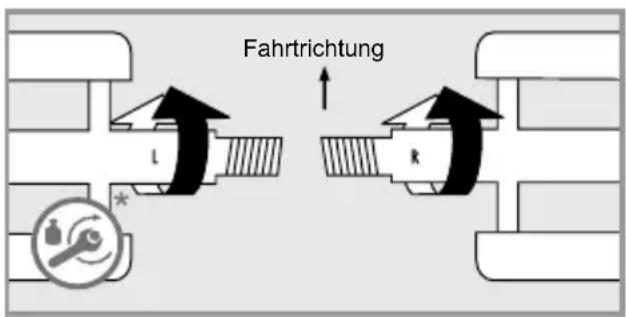

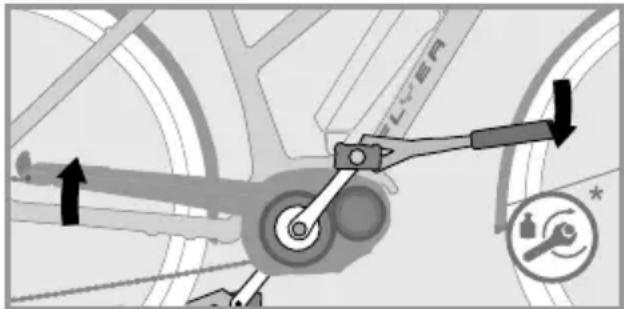

Pedale montieren

Lassen Sie Pedale immer durch ihren FLYER Fachhändler demontieren und montieren oder lassen Sie sich in die korrekte Handhabung einweisen. Pedale mussen mit einem geeigneten Schraubenschluss montiert werden. Beachten Sie, dass die beiden Pedale in entsprechliche Richtungen eingeschraubt und mit hohem Anzugsdrehmoment festgezogen werden mussen (siehe „Technische Daten). Bestreichen Sie beide Gewinde mit Mon -tagefett.

Beachten Sie, dass es ein rechts und ein linkes Pedal gibt. Welches auf welche Seite gehört, erkennen Sie an den Gewinden, die gegensätzlich gestreht sind. Meist ist auch ein „R“ auf das rechte und ein „L“ auf das linke Pedal geprügt. Schrauben Sie das rechte Pedal im Uhrzeigersinn und das linke Pedal gegen den Uhrzeigersinn in die Kurbeln ein.

DE

Pedale müssen mit dem geeigneten Schlüssel eingeschraubt werden. Halten Sie beim Einsatzrauben das richtige Anzugsdrehmoment ein, siehe „Technische Daten". Achten Sie daraufuf, die Pedale gerade einsuschrauben. Werden diese schief eingeschraubt, besteht die Gefahr des Bruches und eines Sturzes!

Aus Sicherheitsgrunden raten wir von der Verwendung von Pedalen mit Haken und Riemen ab.

Lesen Sie bei Verwendung von System-oder Klickpedalen unbedingt die Anleitungen des Herstellers. Üben Sie das Ein- und Ausrasten der Schuhe in den Haltevorrichtungen der Pedale vor der ersten Fahrt auf einem ruhigen, sicheren Platz. Schlecht auslösende Klickpedale sind ein Sicherheitsrisiko.

Die Auslösehärte lasst sich bei Systempedalen einstellen. Absolvieren Sie die ersten Fahrten mit sehr leicht eingestellter Auslösehärte! Reinigen Sie Systempedale regelmässig und pflegen Sie sie mit einem geeigneten Schmiermittel.

11.1 Bedienung von Schnellspannern und Steckachsen

Die Befestigung von Laufrädern, Sattelstütze, Sattel, Vorbau und Lenker kann mit Schnellspannern, Steckachen oder Schraubverbindungen ausgeführnt sein.

Lassen Sie Arbeiten an Schnellspannern und Steckachsen nur vom FLYER Fachhändler vornehmen. Dies sind Sicherheitsrelevante Bauteile; fehlerhafte Arbeit und falsches Werkzeug konnen schwere Stürze nach sichziehen.

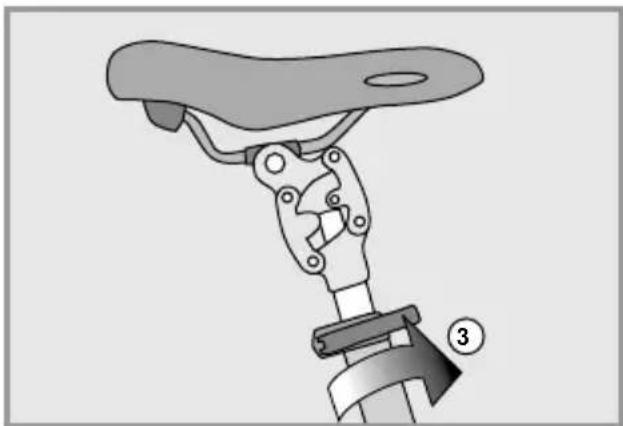

Schnellspanner

Schnellspanner sind Klemmhalterungen, die Bauteile wie eine Schraube fixieren, deren Klemmkraft aber über das Umlegen eines Hebels ohne Werkzeug aufgebracht wird. Durch das Öffnen und Schliessen des Hebels wird die Klemmkraft aktiviert. Die Klemmkraft wird bei geöffnetem HebEL durch Drehen der Gegenmutter eingestellt.

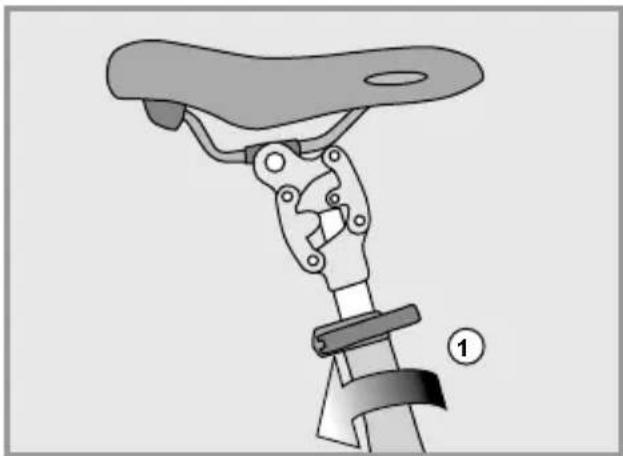

1. Um eine Klemmung zu öffnen, beispelsweis um die Sattelstütze zu bewegen, öffnen Sie den Schnellspannhebel.
2. Nun können Sie die Stütze bewegen und verstehen.
3. Bevor Sie den FLYER benutzen, müssen Sie den Schnellspanner wieder sicher schliessen. Dazu legen Sie den Schnellspannhebel wieder vollständig um. Schliesen Sie allfällig vorhandene Sicherungen vollständig.

Erst wenn Sie zum Schliessen des Klemmhebels die Kraft des Handballens benöti-gen, schliesst der Schnellspanner sicher.

Ist die Klemmkraft nicht hoch genug, so dass z.B. der Sattel nicht fest sitzt, müssen Sie die Einstell-mutter am Schnellspanner fester anziehen. Dazu muss der Klemmhebel geöffnet sein.

• Überprüfen Sie alle Schnellspanner auch dann auf korrekten Sitz, wenn das Fahrzeug für kurze Zeit unbeaufsichtigt abgestellt war sowie vor jeder Fahrt.
  In geschlossen Zustand muss der Schnellspannhebel dicht an Rahmen, Gabel oder Sattelstütze anliegen!

Wenn an Ihrem Fahrzeug Laufrader oder andere Bauteile mit Schnellspanner befestigt sind, schliessen Sie diese mit an, wenn Sie das Rad abstellen.

Steckachsen

In aktuellen Fahrwerken werdenstatt Schnellspannern oder Verschraubungen auch Steck-achsen eingesetzt, die im Grundeähnlich wie Schnellspanner faktionieren:

Die Achse wird in das Ausfallende geschraubt und hält die Nabe zwischen den beiden Gabel beinen fest. Die Nabe und die Achse werden mit dem Schnellspann-Hebel festgeklemmt, der wie ein Schnellspanner bedient wird. Es gibt auch Systeme, bei denen die Achse nur eingesteckt oder -geschraubt und dann mit einer Verschraubung fixiert wird. Lesen Sie hierzu die Anleitung des Komponentenherstellers und halten Sie sich das System von Ihr dem FLYER Fachhändler ausfuhreich erklärren.

Bitten Sie ihren FLYER Fachhändler, Ihnen setzen zu erläutern, wie die Räder und alle betroffenen Bauteile korrekt und sicher mit dem verbauten Schnellspanner- oder Steckachs-System befestigt werden.

Wenn Sie mit einem unsachgemass eingebauten Laufrad fahren, kann sich das Laufrad bewegen oder vom Fahrzeug * 州 osen. Dies kann zu Schaden am Fahrzeug und zu schweren oder lebensgefährlichen Verletzungen des Fahrers führen. Daher ist es wichtig, dass Sie folgende Hinweise beachten:

Einstellmutter anziehenEinstellmutter lockerrösen. Dies kann zu Schäden am Fahrzeug und zu schweren oder lebensgehund und Sie können den fährlichen Verletzungen des Fahrers fiessen, müssen Sie den führen. Daher ist es wichtig, dass Sie die Einstellmutter ein we- folgende Hinweise beachten:

Ist die Klemmkraft zu hoch und Sie konnen den Schnellspanner nicht schliessen, müssen Sie den Klemmhebel öffnen und die Einstellmutter ein weniger offen.

• Alle Schnellspanner müssen fest geschlossen sein, bevor Sie losfahren.

Achten Sie darauf, dass die Achse, Ausfallenden und Schnellspann-Mechanismen sauber und frei von Schmutz und Verunreinigungen sind. Achten Sie darauf, dass sie allzeit korrekt geschlossen sind. Wenden Sie sich im Zweifelsfall an ihren FLYER Fachhändler und halten Sie das Fahrzeug überprüfen.

Überprüfen Sie den sicheren Sitz aller Schnellspanner und Steckachsen, auch wenn Ihr FLYER nur kurz unbeaufsichtigt war.

Sie dürfen nur losfahren, wenn alle Schnellspanner fest geschlossen sind.

Suntour Q-Loc Steckachse

Einbau

1. Vor dem Einbau den Flansch prufen und den Hebel komplett öffnen

1. Achse einschieben bis es „klickt"

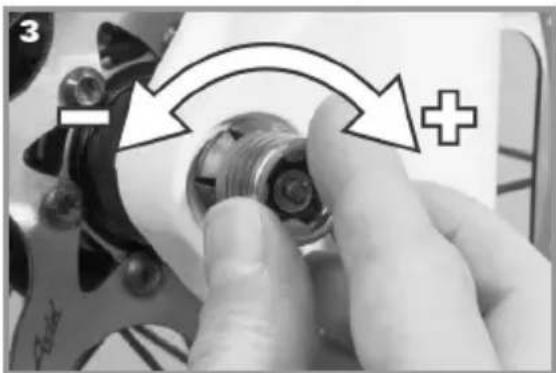

1. Spannung bei halb goffnetem Hebel einstellen bis der Flansch anliegt

1. Hebel komplett schliessen.
   Sitz prufen und ggf. nachspannen

DE

Ausbau

1. Hebel kompletti.

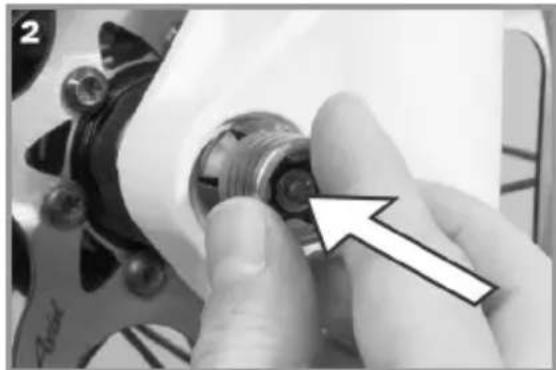

1. Nuss drücken bis Flansch einfährt

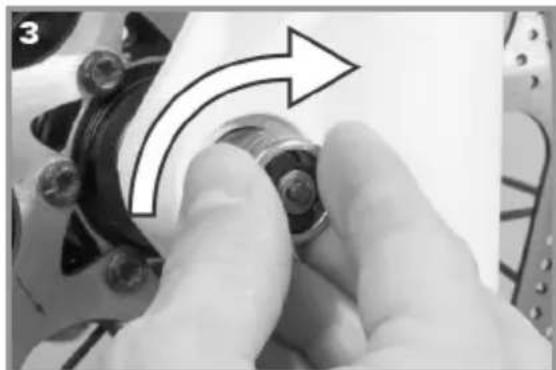

1. Nuss im Uhrzeigersinn drehen bis Flansch ein-gerastet bleibt

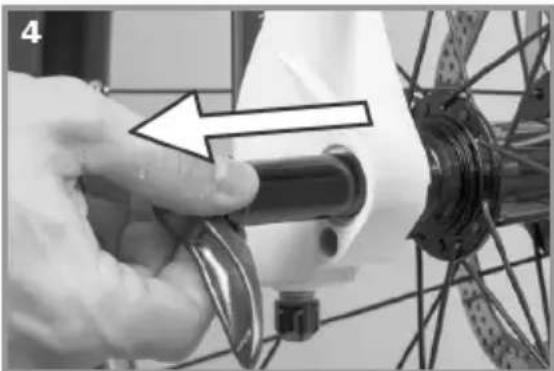

4. Achse herausziehen

11.2 Einstellen der Sitzposition

Um den FLYER sicher und komfortabel nutzen zu küssen, müssen Sie Sattel, Lenker und Vorbau auf ihre Körpermasse und die gewünschte Sitz-position einstehen halten.

Lassen Sie Arbeiten an Lenker und Vorbau nur vom FLYER Fachhändler vornehmen. Dies sind Sicherheitsrelevante Bauteile; fehlerhafte Arbeit und falsches Werkzeug können schwere Stürze nach sichziehen.

Sattel und Vorbau konnen mit Schraubverbindungen oder Schnellspannern befestigt sein. Ziehen Sie Schraubverbindungen immer mit dem korrekten Drehmoment an, siehe „Technische Daten"

Sattelhöhe

Um die Trittkraft gut auf die Pedale bringen zu konnen, müssen Sie ihren Sattel passend einstellen. Ideal ist es, wenn Sie auf dem FLYER sitzen und bei senkrechter Kurbelstellung ihren Fuss ohne Schuh mit der Ferse auf das tiefstehende Pedal stellen.

Winkel Arm-Oberkörper 90°

Nun sollte das unter stehende Bein gestrekt sein. Ist dies nicht der Fall, steigen Sie ab, verstellen Sie den Sattel in der notigen Richtung und versuchen Sie es erneut.

Achten Sie darauf, dass Sie den Schnellspanner nach dem Verstellvorgang wieder vollständig schliessen!

Auf der Sattelstütze ist markiert, bis wohin sie maximal aus dem Rahmen gezogen werden darf. Ziehen Sie die Sattelstütze nie weiter als bis zu dieser Markierung aus! Die Sattelstütze kann sonst abknicken oder brechen. Brauchen Sie eine langere Sattelstütze, um eine korrekte Sitzhöhe zu erreichen, sprechen Sie mit ihrem FLYER Fachhändler.fahren Sie nie mit weiter herausgezogener Stütze, schwere Stürze und Verletzungen konnen die Folge sein.

Kinder und Menschen, die beim Radfahrren unsicher sind, sollen mit der Fussspitze den Boden erreichen konnen. Ansonsten besteht beim Anhalten die Gefahr von Stürzen und schweren Verletzungen.

Sattelposition

Auch die horizontale Position des Sattels kann und sollte eingestellt werden.

Die Beste Fahrposition haben Sie, wenn das vorderne Knie bei waagerechter Kurbelstellung genau über dem Pedal stehen.

Eine horizontale Verstellung des Sattels darf nur innerhalb der Markierungen sowie innerhalb des vom Hersteller vorgegebenen Bereichs erfolgen.

Testen Sie vor dem Losfahren, ob Sattelstütze und Sattel sicher befestigt sind. Fassen Sie dazu den Sattel ganz vorne und halten und versuchen Sie,ihn zu drehen. Erarf sich nicht bewegen setzen.

Lenkerhöhe

Ist der Sattel sicher und komfortabel positioniert, muss auch der Lenker auf ihre Bedürfnisse eingestellt werden.

Eine gute Ausgangsposition für entspanntes Fahren bietet eine Sitzposition, bei der Oberkörper und Oberarm einen Winkel von 90^ bilden.

Um die Lenkerhöhe anzupassen, muss der Vorbau in der Höhe verstellt werden.

Lassen Sie Einstellungen an Lenker und Vorbau von Ihrem FLYER Fachhändler vornehmen.

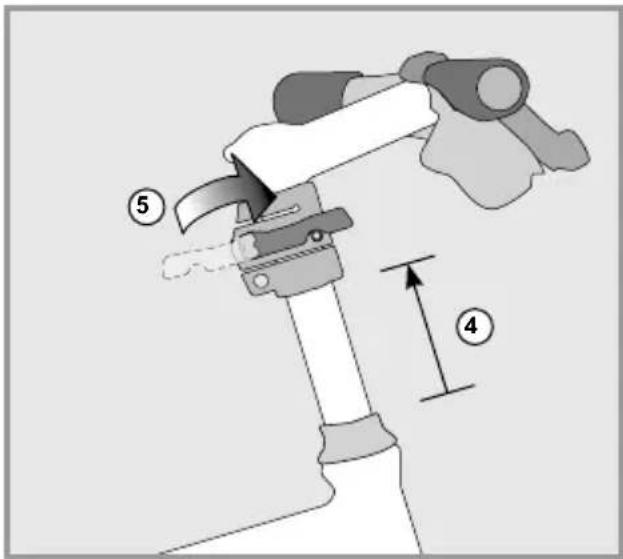

Speedlifter Twist

Mit dem Speedlifter können Sie mit wichtigen Handgriffen die Lenkerhöhe anpassen. Das Twist System ermöglicht es, den Lenker um 90 Grad zu drehen, um ihren FLYER Platzsparend zu transportieren und abzustellen.

Öffnen Sie den Schnellspannhebel des Speed-lifters (1)

und bewegen Sie den Lenker in die gewünschte Position (2).

Schliessen Sie nun den Schnellspannhebel wieder vollständig, um den Lenker zu arretieren (3).

Um den Lenker zur Seite drehen zu konnen, offen Sie den Schnellspannhebel (1).

Heben Sie jetzt den Entriegelungsbolzen an (2).

Nun können Sie den Lenker zur Seite drehen (3). Der Bolzen rastet in der 90-Grad-Position automatisch ein (4). Schliessen Sie jetzt den Schnell-spannhebel wieder vollständig, um den Lenker sicher zu arretieren.

Lenker zurückdrehen: Hebien Sie den Entriege-lungsbolzen an (1).

Drehen Sie danach den Lenker zurück in Fahrposition (2). Dabei muss der Bolzen wieder einrasten (3).

Schliessen Sie nun den Schnellspannhebel wieder vollständig (4).

Der Speedlifter Schnellspannhebel muss, wie jeder Schnellspanner, während der Fahrt vollständig geschlossen sein. Zusätzlich muss darauf geachtet werden, dass der Entriegelungsbolzen in der Bohrung vorne eingerastet ist. Verstellen Sie den Lenker nie während der Fahrt!

Lesen Sie die Anleitung des Komponentenherstellers und informieren Sie sich unter www.speedlifter.com.

Vorbau einstellen

Lesen Sie bei allen Vorbauten unbedingt die Bedienungsanleitung des Herstellers. Lassen Sie Arbeiten an Lenker und Vorbau nur vom FLYER Fachhändler ausführten!

Die folgenden verschieden Vorbautypen werden bei FLYER verbaut:

A-Head-Vorbauten

• siehe "Technische Daten"

Verstellbare Vorbauten

Hier kann die Neigung des Vorbaus ihren Wünschen angepasst werden. Dazu muss die seitliche Befestigungsschraube gelöst und nach Verstellung wieder mit dem korrekten Anzugs-drehmoment fi xiert werden

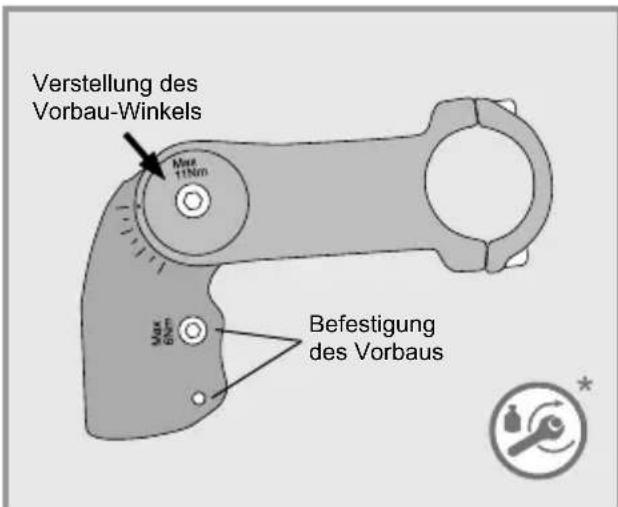

Verstellung des Vorbau-Winkels

Um den Winkel des Vorbaus und damit die Position des Lenkers zu verstellen, offen Sie die oberste der drei Inbusschrauben um eine Umdrehungen. Schrauben Sie die Schraube nicht ganz hereaus.

Nun kann der Vorbau in seinem Winkel verstellt werden. Ist das geschehen,ziehen Sie die Inbusschraube wieder mit dem vorgeschriebenen Drehmoment an.

Eine Veränderung der Vorbaustellung bringt immer eine Veränderung der Lenkerposition mit sich. Griffe und Vorrichtungen müssen immer sicher erreichen sein und Funktionieren. Besonderss Griffemit ausgeprüfter Flügel-Form,müssen evtl.neu positioniert werden.

Achten Sie bei Änderungen der Lenkerund Voraupaosition immer auf ausreichende Länge aller Züge und Leitungen, um alle möglichen Lenkbewegungen durchführten zu konnen.

11.3 Bremshebel einstellen

Die Bremshebel müssen so eingestellt werden, dass die Hande als gerade Verlangerung der Arme safer und ermuddungsfrei die Bremshebel betätigten konnen.

Vergewissern Sie sich vor der ersten Fahrt, welcher Bremshebel welches Rad bremt.

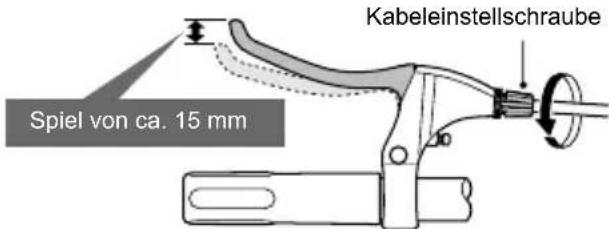

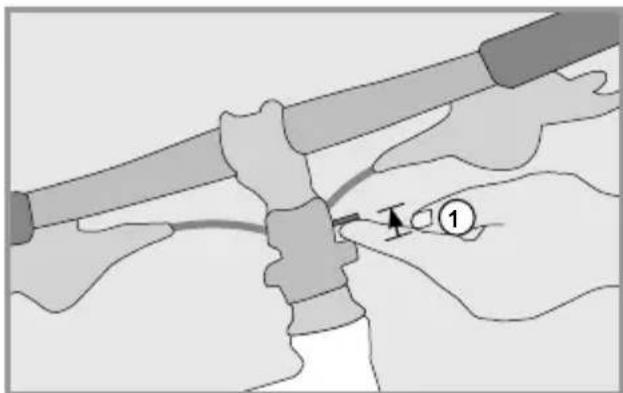

Um die Bremshebel auch mit kleineren Handensicher greifen zu konnen, kann die Griffweite bei einigen Bremsmodellen eingestellt werden. Lassen Sie die Bremsinstallungen immer vom FLYER Fachhandler vornehmen, da es sich hierbei um Sicherheitsrelevante Bauteile handelt.

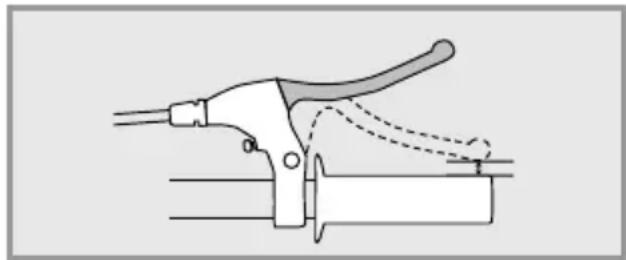

Die Bremshebel mussen so eingestellt sein, dass der Bremshebel auch bei starker Betätigung nicht den Lenkergriff berührt!

11.4 Federelemente

Damit die Funktion der Federelemente gewährleistet ist, muss das Fahrwerk vom FLYER Fachhändler auf das Fahrergewicht und den Einsatzbereich eingestellt werden.

Beachten Sie, dass das Federelement eventuell neu abgestimmter werden muss, wenn Sie mit einer hohenen Zuladung fahren, beispielsweise während einer Tour.

Im alltätiglichen Einsatz und bei Touren haben sich gefederte Sattelstützen bewährt.

Einige gefederte Sattelstützen können individuell auf den Fahrer abgestimmter werden. Wenden Sie sich hierfür an ihren FLYER Fachhandler.

Federungs- und Fahrwerks-Komponenten sind Sicherheitsrelevante Bauteile an Ihrem FLYER. Pflegen und überprüfen Sie ihren gefederten FLYER in regelmässigen Abständen. Lassen Sie die Inspektion in regelmässigen Abständen von Ihrem FLYER Fachhandler vornehmen.

Das Fahrwerk arbeitet better und Funktioniert länger gut, wenn Sie es regelmässig reinigen. Warmes Wasser und ein sanfes Putzmittel sind hierfür geeignete Reinigungsmittel.

12. Laufräder und Bereitung

Die Laufräder unterliegen einer starken Belastung durch die ungleiche Beschaffenheit des Untergrundes und das Gewicht des Fahrs.

• Nach den ersten 200 Kilometern müssen Sie die Laufräder in einer Fachwerkstatt kontrollieren und ggf. zentrierten halten.
  Die Spannung der Speichen muss danach in regelmässigen Abständen überprüft werden. Lose oder schadhafte Speichen müssen von einem FLYER Fachhandler nachgespannt bzw., ausgewechselt werden.

12.1 Felgen prüfen

Die Felge unterliegt einer Abnutzung, wenn eine Felgenbremse verbaut ist.

Die Stabilität der Felge{lösst nach, wenn diese stark abgenutz ist und die Anfalligkeit für Beschädigungen nimmt zu. Durch eine verbogene, gerissene oder gebrochene Felge kann es zu gravieren den Unfälle und schweren Stürzenkommen. Benutzen Sie ihren FLYER nicht mehr, wenn Sie Beschädigungen an einer Felge bemerken. Lassen Sie die Felge von einem FLYER Fachhand-ler kontrollieren.

Felgen für Felgenbremsen/TRagen eine Markierung, die den Felgenabrieb an-zeigt. Dazu sind auf der Felgenfläche umlaufend Punkte oder Rillen eingepragt.

Sind diese Punkte oder Rillen an einer oder mehreren Stellen nicht mehr erkennbar, muss die Felge ausgewechselt werden. Lassen Sie die Felgen regelmässig von einem FLYER Fachhändler überprüfen, spätestens beim Ersetzen/Auswechseln der Bremsgummis.

12.2 Reifen und Schläuche

Reifen gehoren zu den Verschleissteilen. Kontrollieren Sie in regelmässigen Abständen Profiltiefe, Reifendruck, den Zustand der seitlichen Reifenflächen und achten Sie auf Anzeichen von Sprödheit oder Abnutzung.

Der maximal zulässige Reifendruck darf beim Befüllen nicht übersritten werden. Ansonsten besteht die Gefahr, dass der Reifen platzt.

Der Reifen muss mindestens mit dem angegebenen Mindest-Reifendruck auf -gepumpt sein. Bei einem zu geringen Luftdruck kann sich der Reifen von der Felge offen.

Auf der seitlichen Reifenfläche sind die Angaben für den maximal zulässigen Luftdruck und auch für den zugelassenen Mindestdruck eingeprägt.

Bei einem Reifenwechselarf dieser nur durch einen identischen Original-Ersatzreifen ersetzt werden. Die Fahregenschaften konnen ansonsten ungunstig verändert werden. In der Folge kann es zu Unfallen kommt.

Ersetzen Sie defekte Teile ausschiesslich durch Original-Ersatzteile.

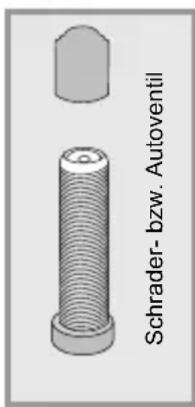

Bei den meisten FLYER wird ein Autoventil bzw. Schraderventil verwendet. Mit diesen Ventil konnen Sie die Reifen Ihres FLYER E-Bikes an den meisten Tankstellen aufpumpen. Welche Luftpumper zu Ihr Autoventil passst, erfragen Sieitte im Fachhandel. Bei einem Austausch des Schlauchs darf dieser nur durch einen identischen Original-Ersatzschlauch ersetzt werden.

12.3 Reifenpanne beheben

Die korrekte und sichere Behebung einer Reifenpanne erfordert bei einem E-Bike Fachwissen und Spezialwerkzeug. Lassen Sie technische Defekte und Reifenpannen nur von Ihrlem FLYER Fachhändler reparieren.

Das Beheben einer Reifenpanne beinhaltet Arbeitsen an Sicherheitsrelevanten Bauteilen. Falsche Montage von Laufrädern und Bremsen kann zu schweren Stürzen und Verletzungen führen. Wir raten deshalb davon ab, eine Reifenpanne selbst zu beheben. Lassen Sie Reifenpannen immer von ihrem FLYER Fachhandler beheben.

Falls Sie vorhaben, selbst Reifenpannen zu beheben, setzen Sie sich intensiv vom FLYER Fachhändler einweisen und üben Sie den Vorgang des Rad- und Reifenwechsels unter seiner Aufsicht! Vor dem Beginnen mit dem Reifen- oder Radwechsel, der Wartung oder Reparatur muss unbedingt das System ausgeschaltet und der Akku entfern wird.

Siebenotigen folgendeAusrüstung:

Montierhebel (Kunststoff)
- Flicken
Gummilösung
Schirgelpapier
- Gabelschiesser (für Räder ohne Schnellspanner)
- Luftpumper
- Ersatzschlauch

Ist Ihr FLYER mit einer Felgenbremse als V-Brake ausgestattet, gehen Sie zum Offnen der Bremse folgendermassen vor:

• Fassen Sie mit einer Hand um das Laufrad
• Drücken Sie die Bremsarme gegen die Felge zusammen
• Hangen Sie den Bremszug oder die Zugaus -senhülle an einem der Bremsschenkel aus.

Achten Sie beim Ausbau des Vorderoder Hinterrades darauf, dass der Kabelzug ausgehängt wird.

Bei einer hydraulischen Felgenbremse gehen Sie folgendermassen vor um die Bremse zu entfern:

• Wenn Bremsschnellspanner vorhanden sind, demontieren Sie eine Bremseinheit nach Anleitung des Herstellers (Siehe auch S. 25)
• Wenn keine Bremsschnellspanner vorhanden sind, halten Sie die Luft aus dem Reifen.

Ist Ihr FLYER mit einer Scheibenbremse ausgestattet, können Sie das Rad ohne weitere Vorbereitung ausbauen.

Achtung, beim Einbau muss die Scheibe zwischen den Bremsbelägen des Bremssattels eingefädelt werden und abschliessend mittig und berührungsfrei sitzen.

Bei Rücktrittbremsen müssen Sie die Verschraubung des Bremsarmes an der Kettenstrebe öffnen.

2. Laufrad ausbauen

• Wenn Ihr Fahrrad über Schnellspanner oder Steckachsen verfügt, öffnen Sie diese.
• Verfügt Ihr Fahrrad über Sechskant-Mattern, lösen Sie diese mit einem passenden Maul schlüssel gegen den Uhrzeigersinn.

Das Vorderrad konnen Sien nach den oben angegebenen Schritten herausheiten.

Quelle: Shimano® techdocs

Für Hinterrader gilt:

• Wenn Ihr Fahrrad über eine Kettenschaltung verfügbar, schalten Sie auf das kleiste Ritzel. Das Schaltwerk befindert in dieser Stellung den Ausbau am wichtigen.
• Wenn Ihr Fahrrad über Schnellspanner oder Steckachsen verfügbar, öffnen Sie diese.
• Verfügt Ihr Fahrrad über Sechskant-Mattern, lösen Sie diese mit einem passenden Maul schlüssel gegen den Uhrzeigersinn.
• Ziehen Sie das Schaltwerk etwas nach hinter.
• Hebien Sie das Fahrrad etwas an.
• Versetzen Sie dem Laufrad von oben einen leichten Schlag mit der Handfläche.
• Ziehen Sie das Laufrad aus dem Rahmen.

Wenn Ihr Fahrrad über eine Nabenschaltung verfügt,esen Sie zur Schaltungsdemontageitte die Anleitung des Herstellers.

Ventil vom Fahrradschlauch Ihres FLYER E-Bikes

3. Reifen und Schlauch demontieren

• Schrauben Sie die Ventilkappe, die Befestigungsmutter und evtl. die Überwurfmutter vom Ventil.
• Lassen Sie die restliche Luft aus dem Schlauch.
• Setzen Sie den Montierhebel gegenüber dem

Ventil an der Innenkante des Reifens an.

• Schieber den zweiten Montierhebel ca. 10 cm entfernt vom ersten zwischen Felge und Reifen. Hebeln Sie die Reifenflanke über das Felgenhorn.
• Hebeln Sie den Reifen so oft über die Felge, bis der Reifen über den gesamten Umfang geleist ist.
• Entnahmen Sie den Schlauch aus dem Reifen.

4. Schlauch wechseln

Wechseln Sie den Schlauch.

Schlauchreifen und schlauchlose Bereitung müssen nach der Anleitung des Reifen- bzw. Felgenherstellers gewechselt werden.

5. Reifen und Schlauch montieren

Vermeiden Sie, dass Fremdkörper ins Reifeninnere gelangen. Sorgen Sie davon, dass der Schlauch falenfrei ist und nicht gequetscht wird.

Stellen Sie sicher, dass das Felgenband alle Speichennippel bedeckt und keine Beschädigungen aufweist.

• Stellen Sie die Felge mit einer Flanke in den Reifen.
• Drucken Sie eine Seite des Reifens komplett in die Felge.
• Stecken Sie das Ventil durch das Ventilloch in der Felge und legen Sie den Schlauch in den Reifen ein.
• Schieber Ben Sie die zweite Seite des Reifens mit dem Handballen komplett über das Felgenhorn.
• Prufen Sie den richtigen Sitz des Schlauches.
• Pumpen Sie den Schlauch etwas auf.
• Überprüfen Sie Sitz und Rundlauf des Reifens anhand des Kontrollrings an der Reifenflanke. Korrigieren Sie den Sitz des Reifens mit der Hand, falls er nicht rund lauft.
• Pumpen Sie den Schlauch bis zum empfohle -nen Reifendruck auf.

Beachten Sie beim Einbau die Laufrichtung des Reifens.

6. Laufrad einbauen

Befestigen Sie das Laufrad mit dem Schnellspanner bzw. der Schraub- oder Steckachse sicher in Rahmen oder Gabel.

Falls Ihr Fahrrad über eine Scheibenbremse verfügt, gehen Sie ganz sicher, dass die Bremsscheiben korrekt zwischen den Bremsbelägen sitzen!

Zurkorrekten und sicheren Montage und Einstellung von Kettenschaltungen, Nabenschaltungen und kombinierten Naben- und Kettenschaltungen lessen Sie die Anleitungen des Schaltungsherstellers.

Ziehen Sie alle Schrauben mit dem vorgeschreibenben Anzugsdrehmoment an. Andernfalls konnen die Schrauben abreissen und sich Anbauteile loseN.

• Hangen Sie den Bremszug ein, befestigen Sieihn, oder schliessen Sie den Bremsschnell-spanner.
• Prufen Sie, ob die Bremsbeläge die Bremsflächen treffen.
• Befestigen Sie den Bremsarm sicher.
• Führer Sie eine Bremsprobe durch.

13. Fahrrad-schaltungen

Mit der Gangschaltung konnen Sie den nötigen Krafteinsatz bzw. die erreichbare Geschwindigkeit regeln. In kleinen, leichteren Gängen konnen Sie Steigungen leichter befahren und körperliche Belastungen senken. In grösseren, schwerer zu tretenden Gängen konnen Sie höhere Fahrgeschwindigkeiten erreichen und mit geringerer Trittfrequenz fahren.

Auch wenn Sie ein versierter Fahrradfahrer sind, setzen Sie sich von ihrer FLYER Fachhändler intensiv in die Bedienung und Besonderheiten der E-BikeSchaltung einweisen. Üben Sie auf einem ruhigen und sicheren Gelände!

Bei Fragen zur Montage, Wartung, Einstellung und Bedienung kontaktieren Sieitte ihren FLYER Fachhändler. Lesen Sie dazu auch die Bedienungsanleitungen auf der Website des jeweiligen Herstellers.

Trotz einer perfekt eingestellen Kettenschaltung kann es durch eine schrag laufende Fahrradkette zu Gerauschentwicklungen kommt. These sind normal und dadurch entstehen keine Beschädigungen an den Schaltkomponenten.

Treten Sie während eines Gangwech-sels nicht rückwärts in die Pedale, weil dadurch die Gangschaltung beschädigt werden können.

Die Benutzung von fehlerhaften, falsch eingestalten oder abgenutzten Schaltungskomponenten ist gefährlich und kann zu Stürzen führen. Lassen Sie diese deshalb im Falle einer Unsicherheit unbedingt durch einen FLYER Fachhändler überprüfen und gegebenenfalls neu einstellen.

Elektronische Schaltungen

Insbesondere der Umgang mit elektronischen Schaltungen kann ungewohnt sein. Lassen Sie sich hierzu ausfuhrlich von Ihrlem FLYER Fachhändler informieren und einweisen.

14. Fahrradkette und Ritzel

Wartung von Fahrradketten

Fahrradketten sind nutzungsbedingt Verschleissteile. Der Grad des Verschleisses unterliegt starken Schwankungen. Lassen Sie die Kette an Ihr dem FLYER regelmässig durch ihren FLYER Fachhandler überprüfen.

Nabenschaltung: ab ca. 3000 km
- Kettenschaltung: ca. 1500-2000 km

Eine abgenutzte Fahrradkette kann reissen und dadurch schwerste Stürze verursachen. Aus thisem Grund müssen verschlissene Fahrradketten umgehend von Ihrem FLYER Fachhandler ersetzt werden.

Pflegen Sie ihre Fahrradkette regelmässig durch Reinigen und Schmieren. Diese Massnahmen verringern vorzeitigen Verschleiss.

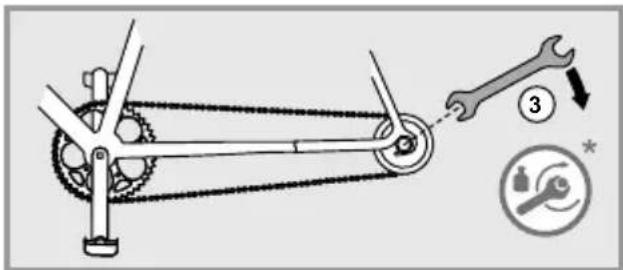

Für eine sichere Funktion der Kette und der Schaltung muss die Kette eine bestimmte Spannung aufweisen. Kettenschaltungen spannen die Kette automatisch. Bei Nabenschaltungen muss eine Kette, die zu viel durchhängt, gespannt werden. Sie kann sonst abspringen, was zum Sturz führen kann.

Nach jedem Kettenspannvorgang mussen die Achsmuttern und bei Rücktrittbremsen der Bremsgegenhalter korrekt befestigt werden!

Die Kette darf nur gespannt werden, wenn vorgängig die elektrische Anlage ausgeschaltet und der Akku entnommen wurde! Sollte die Kette Ihres FLYER E-Bikes einmal von Kettenblatt oder Rit -zel abgefallen sein, muss unbedingt das elektrische System ausgeschaltet und der Akku entnommen werden, bevor Sie die Kette wieder auf die Zahräder legen.

DE

Kette spannen beim Tandem

Wenn Sie ein FLYER Tandem besitzen, muss entsprechenden darauf geachtet werden, dass die Kette zwischen beiden Tretlagern die korrekte Spannung hat. Lassen Sie die Kette Ihres FLYER Tandems nur durch ihren FLYER Fachhändler spannen.

Schalten Sie das System aus und entnahme Sied den Akku.

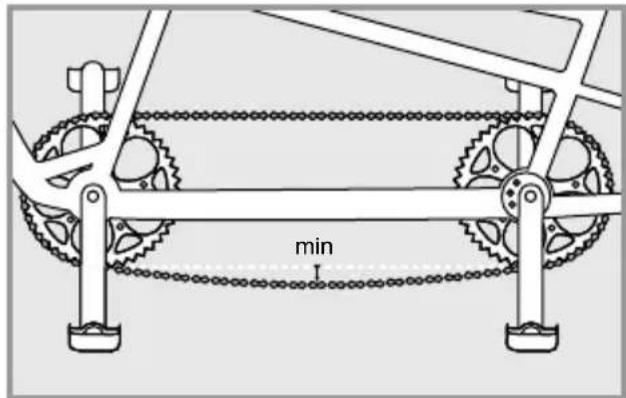

Drehen Sie die Tretkurbeln in die Stellung, in der die Spannung der Kette am grossten bzw. der Durchhang am kleinsten ist.

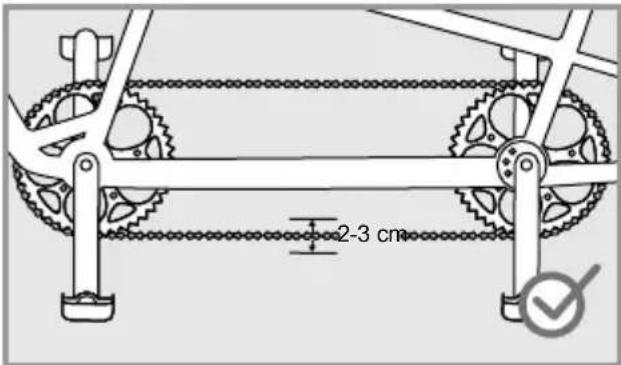

In dieser Stellung der Kurbeln soll sich die Kette in der Mitte des freien Kettenstückes etwa 2 bis 3 cm ohne grossen Kraftaufwand bewegen halten.

Wenn die Spannung der Kette zu hoch oder zu niedrig ist, offen Sie die Fixierung des Tretlager-Exzenters.

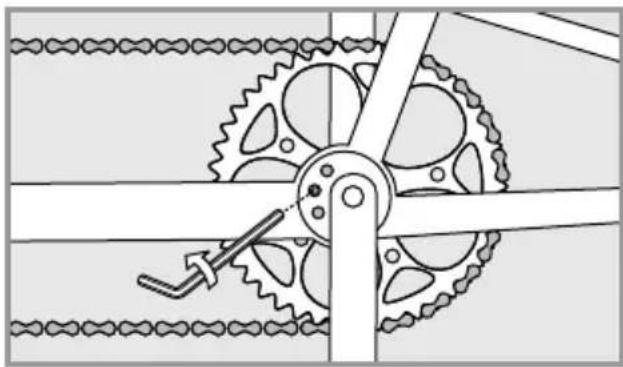

Bei Ihr dem FLYER Tandem ist der Exzenter intern geklemmt. Die Fixierung erfolgt durch eine Inbus-Schraube von der Seite.

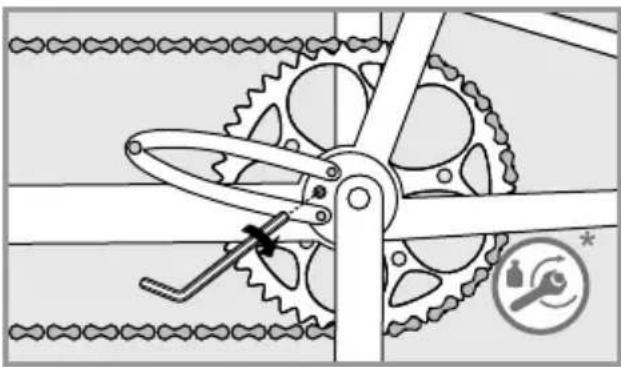

Lösen Sie diese Schraube nur durch zwei bis drei Umdrehungen gegen den Uhrzeigersinn, schrauben Sie sie nicht ganz Heraus!

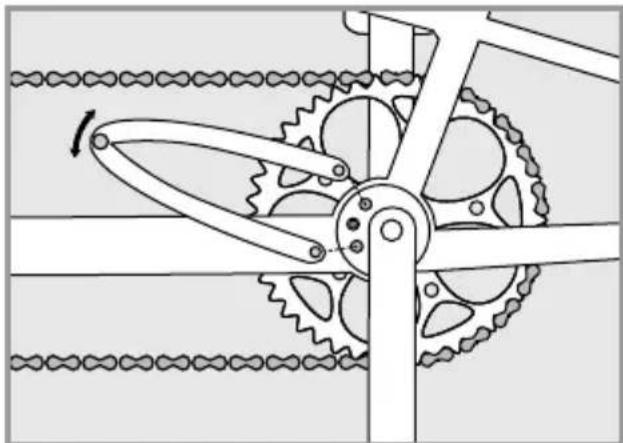

Verdrehen Sie mit einem Stiftschluss den Exzenter so welt bis die korrekte Kettenspannung erreicht ist.

Um die richtige Kettenspannung zu erreichen, kann der Exzenter nach links oder nach rechts gedreht werden. Da die Kurbel nicht in der Mitte des Exzenters fixiert ist, beeinflusst die Drehrichtigung beim Exzenter die Kurbelposition und damit die Sitzhöhe. Wirde eine tiefere Sitzhöhe oder zusätzliche Bodenfreiheit benötigt, sollte sich das Tretlager mit seinem Mittelpunkt nach dem Spannvorgang über der Mittellinie des Exzenters befinden. Dadurch verschiett sich die Kurbelposition nach oben. Normalerweise empfehl't sich jedoch das Drehen des Exzenters in die entgegenegasetzte Richtung, so dass sich die Tretlager-Mitte nach dem Spannvorgang unter der Mittellinie des Exzenters befindet.

AnschliessendziehenSie die Schraube seitlich amTretlagerwieder fest.

Halten Sie hierbei den Exzenter mit dem Stiftschlüssel fest, so dass der Exzenter sich beim Anziehen der Schraube nicht verdreht.

Prufen Sie die Kette nochmals auf die korrekte Spannung.

15. Bremse

Bremsen sind Sicherheitsrelevante Bauteile. Lassen Sie Einstellungen und Wartungsarbeiten nur durch ihren FLYER Fachhändler durchführren. Es dürfen ausschliesslich Original-Ersatzteile verwendet werden. Andernfalls ist es möglich, dass die Funktion Ihres FLYER E-Bikes beeinträchtigt wird oder es zu Beschädigungen kommt. Jegliche Modifikation an der Bremsanlage ist nicht erlaubt.

Die Bremswirkung von modernen Bremsen ist sehr stark. Sie müssen sich an die Bremswirkung der neuen Bremse gewöhnen. Betätigten Sie die Bremse anfangs nur dosiert. Sie sollen Notbremsungen auf einem sicheren, unbefahrenen Gelände über, so dass Sie ihren FLYER auch bei sehr starken Bremsmanövern sicher handhaben können.

Quelle: Shimano® techdocs

Auf langen Gefällstrecken sollenn Sie nicht dauernd leicht bremsen, da die Bremsen ansonsten überhitzen konnen, wodurch sich die Bremsleistung verrin gert. Bremsen Sie bei langen und steilen Abfahrten unbedingt abwechseld mit beiden Bremsen, damit sich die jeweils andere Bremse abkühlen kann. Bremsen Sie zudem lieber kürzer und kräftiger vor Kurven oder wenn Sie zu schnell werden. Dadurch haben die Bremsen zwischen durch Zeit, sich abzukühlen. Dies erhalten die Bremskraft. Als Ausnahme gilt nur, wenn Sie auf rutschigem Untergrund unterwegs sind, also auf Sand oder bei Glätte. Dann sollen den Sie nur sehr vorsichtig und hauptsächlich mit der hinteren Bremse verzögern. Ansonsten besteht die Gefahr, dass das Vorderrad seitlich ausbricht und es zu einem Sturz kommt. Stellen Sie bei langen Gefällfahrten zusammen durch regelmässige Pausen sicher, dass sich die Bremsen ausreichend auskühlen konnen. Berühren Sie die Bremsen nach dem Fahren für mindestens 30 Minuten nicht, da diese sehr heiss werden konnen.

Nahezu alle modernen Bremsen verfügbar über wesentlich mehr Bremskraft, als Fahrrädern früher zur Verfügung stand. Gewöhnen Sie sich vorsichtig daran,uben Sie die Bedienung der Bremsen und auch Notfallbremsungen erst auf einem unbefahrenen, sicheren Gelände, bevor Sie am Strassenverkehr teilnehmer. Fahren Sie vorausschauend.

Verwenden Sie ausschliesslich Originalersatzteile. Andernfalls ist es möglich, dass die Funktion Ihres FLYER E-Bikes beeinträchtigt wird oder es zu Beschäftigungen kommt.

Stellen Sie den Bremshebel so ein, dass er auch bei starker Betätigung nicht den Lenkergriff berührt!

Rücktrittbremse

Wenn Ihr FLYER mit einer Rücktrittbremse aus - gestattet ist, bremsen Sie, indem Sie die Pedale nach haltenstatt nach vorne treten. Sie haben dann keinen Freilauf und konnen die Pedale nicht rückwärts bewegen!

Mit Rücktrittbremsen bremsen Sie am besten, wenn andere Kurbeln waagerecht sthen. Steht eine Kurbel nach oben und eine nach unten, konnen Sie durch die ungünstige Kraftentfaltung nur schlecht bremsen!

Auf langen Gefällstrecken kann die Bremswirkung der Rücktrittbremse stark nachlassen, wenn sie ausschiesslich genutzt wird! Die Bremse kann sich durch langes Bremsen stark erhitzen. Bremsen Sie auf langen Gefällstrecken auch mit den Felgenbremsen. Geben Sie der Rücktrittbremse Gelegenheit, sich abzukühlen und berühren Sie die Bremstrommel nicht.

Achten Sie bei einem Aus- und Wiedereinbau darauf, dass der Bremsgegenhalter correkt mit der vorgesehen Schraube befestigt ist.

Felgenbremsen (V-Brake)

Die Bremswirkung von modernen Fel-genbremsen ist sehr stark. Sie müssen sich an die Bremswirkung der V-Bremse gewöhnen. Betätigten Sie die Bremse nur dosiert. Sie müssen Notbremsungen über, so dass Sie Ihr E-Bike auch bei sehr starken Bremsmanövern sicher handhaben können.

Achten Sie beim Ausbau des Vorder-oder Hinterrades darauf, dass der Kabelzug ausgehängt wird.

Wenn unsachgemass zusätzliche Federelemente im Bremssystem (Power-Modulatoren) verwendet werden, kann es zu schweren Stürzen kommt.

Bremse nachstellen

Ihr FLYER wird Ohnen von Ihrem Handler korrekt eingestellt übergeben. Zwischen den Bremsklötzen und der Felge solle ein Spalt von je etwa 1-1,5 mm. Durch die Abnutzung der Bremsklötzvergroissert sich der Spalt im Laufe der Zeit, wodurch sich der Bremshebelweg verlangert. Überprüfen Sie die Bremse davon in regelmässigen Abständen und stellen Sie sie nach, wenn der Hebelweg zu gross wird oder die Bremse nicht korrekt bremst.

Sie konnen den Abnutzungsgrad der Bremsklöt - ze anhand der Kerben in den Klötzen erkennen. Sind diese nicht mehr sightbar, halten Sie die Bremsklötze von einem FLYER Fachhändler aus-tauschen.

Prufen Sie die Funktion der Bremse wie folgt:
- Schieben Sie das E-Bike vorwärts, damit betätigten Sie nacheinander den Vorderrad- und den Hinterradbremshebel, wie Sie es auch bei einer starken Bremsung im Fahrbetrieb tun wurden.
Das Vorderrad sollte damit so verzogert werden, dass sich das Hinterrad vom Bodenheits.
Die Bremskraft am Hinterrad sollte so stark sein, dass es blockiert.

Bremsbelag-Abstand zur Felge einstellen

Den Abstand des Bremsbelags zur Felge stellen Sie durch Drehen der Kabeleinstellschraube am Bremshebel ein. Wenn Sie die Stellschraube im Uhrzeigersinn nachinnen drehen,vergrossern Sie den Abstand des Bremsbelags zur Felge. Wenn Sie die Stellschraube gegen den Uhrzeigersinn nach aussen drehen,verkleinern Sie den Abstand des Bremsbelags zur Felge.Zwischen den Bremsklotzen und der Felge soll ein Abstand von etwa 1mm bestehen.

Einstellen des Seilzugs

Kabeleinstellschraube
Einstellen der Bremsen an der Felge

Abnutzung des Bremsbelags

Die Bremsgummis für Felgenbremsen sind fast alle mit Rillen oder Nuten versehen.

Die Nuten und Rillen dieren u.a. davon den Abnut zungsgrad der Bremsgummis zu erkennen. Sind diese nicht mehr zu sehen, sollen den Sie die Bremsgummis wechseln.

Falls ein Bremsgummi an der Felge schleift: Durch die Federeinstellschrauben konnen Sie die Rückfederkraft so einstellen, dass sich beide Bremsgummis gleichmässig von der Felge abhaven, wenn Sie den Bremshebel loslassen. Anschliessend überprüfen Sie die korrekte Funktion der Bremse (siehe Kapitel „Bremse nachstellen"). Bremsgummis/-beläge und Felgen gehorenutzungsbedingt zu den Verschleissteilen. Sie müssen den Verschleiss-Zustand in regelmässigen Abständen durch ihren FLYER Fachhändler untersuchen setzen. Rillen an den Bremsgummis und eingepragte Punkte in den Felgen halten Ihnen, den Grad des Verschleisses zu erkennen. Sind diese Rillen oder Punkte nicht mehr sightbar, müssen die Bremsgummis bzw. die Felgen ausgetaucht werden. Wechseln Sie immer beside Bremsgummis gleichzeitig aus.

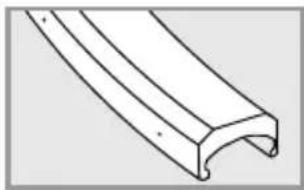

neue Felge (mit Punktenzur Verschleissanzeige)

verschlissene Felge

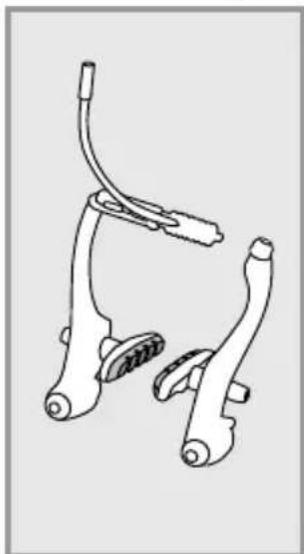

neue Bremsgummis

abgenutzte Bremsgummis

Hydraulische Felgenbremsen

Auch wenn hydraulische Felgenbremsen relativ wartungsarm sind, ist eine regelmässige Kontrolle und eventuelle Nachstellung erforderlich.

Durch die Abnutzung der Bremsbeläge vergrossert sich der Handhebelweg und eine Nachstellung der Felgenbremse kann erforderlich werden. Bei den meisten Typen kann dies durch eine Schraube oder einem Stellrad am Bremshebel erfolgen. Wenden Sie sich an ihren FLYER Fachhandler.

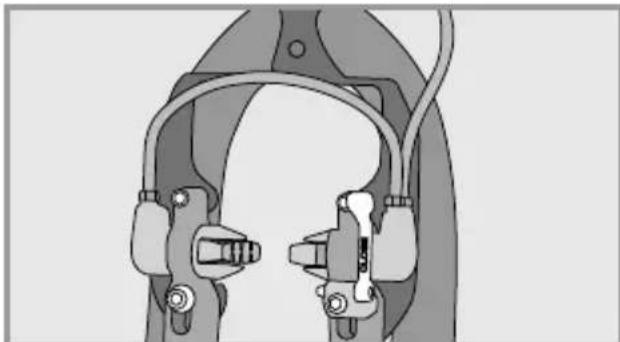

Hydraulische Felgenbremse

Zum Entfernen des Vorder- oder Hinterrades muss zuerst der Schnellspannhebel der Bremse geöffnet werden. Hierfür muss dieser nach unter gekippt werden, sodass der Schriftzug „OPEN" lesbar ist. Entfernen Sie die nun gelockerte Bremseinheit vom Bremssockel, in dem Sie sie von Ihrem Sitz abziehen. Beim anschliessenden Radausbau haben Sie nun genug Platz, um den Reifen ausfaden zu konnen.

Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. Bevor Sie den Bremschnellspanner schliessen, muss die Bremse so positioniert sein, dass der Bremsgummi bei Betätigung der Bremse auf die Mitte der Felge trifft. Achten Sie daraufuf, dass auf dem geschlossenen Schnellspannhebel der Schriftzug "CLOSED" zulesen ist.

Führer Sie mindestens eine Probe-bremsung durch, bevor Sie wieder am Strassenverkehr teilnehmen.

Prufen Sie regelmässig die Bremsklötze und setzen Sie sie ersetzen, wenn sie abgenutzt sind.

Weitere Hinweise finden Sie in der Bedienungsanleitung des Herstellers und unter www.magura.com

Lassen Sie Ihr E-Bike von einem Fachhändler kontrollieren, sollen die Bremse nicht einwandfrei Funktionieren. Wenn die Bremsgummis so stark abgeschliffen sein sollenen, dass ein Nachstellen nicht mehr möglich ist, benutzen Sie Ihr E-Bike nicht mehr. Lassen Sie die Bremsgummis erst vom Fachhändler auswechseln.

Scheibenbremse

Das Einstellen und Warten der Scheibenbremsen muss durch einen FLYER Fachhändler vorgenommen werden. Es kann zu Unfälle und schweren Verletzungen kommt, wenn die Bremsen falsch eingestellt sind.

Vor jeder Fahrt sowie insbesondere nach jedem Einstellen der Bremse ist eine Bremsprobe not wendig. Besonderss nach einem Wechsel der Beläge kann sich das Bremsverhalten verändern. Bei Scheibenbrensen ist eine Einbremszeit erforderlich. Erst nach etwa 10 Bremsungen aus 30km / h entwickeln die Bremsbeläge ihre gesamte Leistungsfähigkeit. Während dieser Zeit erhöht sich die Bremskraft. Denken Sie während der gesamten Dauer der Einbremszeit daran.

Nach dem Ersetzen der Bremsbeläge oder Bremsscheiben wird wieder eine Einbremszeit notwendig.

Achten Sie auf ungewohnte Gerausche beim Bremsen, sie konnten ein Hinweis darauf sein, dass die Bremsbeläge bis auf die VerschleissGRENE abgeschlifen sind. Kontrollieren Sie nach dem Abkühlen der Bremsen die Dicke der Bremsbelage. Sie müssen die Bremsbelage gegeben falls austauschen halten.

Berühren Sie die Bremsscheibe nicht, wenn sie sich dreht. Sie können sich schwerwiegende Verletzungen zuziehen, sollen den Sie mit den Fingern in die Aussparungen der sich drehenden Bremsscheibe gelangen.

Beim Bremsvorgang konnen sich der Bremssattel und die Scheibe erhitzen. Sie konnen sich Verbrennungen zuziehen, sollen den These Teile während oder unmittelbar nach dem Anhalten anfassen.

Quelle: Shimano® techdocs

Lassen Sie die Bremsscheibe auswechseln, wenn sie abgenutzt oder verbogen ist. Der Aus-tausch muss durch einen FLYER Fachhändler vorgenommen werden.

Hydraulische Bremsen

Durch undichte Leitungen und Anschlüsse kann Bremsflüssigkeit aus der Bremsanlage austreten. Dies kann die Funktionsfähigkeit der Bremse negativ beeinflussen. Kontrollieren Sie deshalb vor jeder Fahrt die Leitungen und Anschlüsse auf Dichtheit.fahren Sie nicht mit ihrem FLYER, wenn Flüssigkeit aus der Bremsanlage austritt. Lassen Sie die notwendigen Instandsetzungsarbeiten unverzüglich von einem FLYER Fachhändler vornehen. Die Gefahr, dass ihre Bremse in thisem Zustand versagt, ist sehr hoch.

Luftblasenbildung bei Scheibenbremsen

Sie konnen theses Problem umgehen, indem Sie vor einem Transport den Bremshebel betätigten und, beispiels -weise mit einem Riemen, in dieser Stellung fixieren. Dadurch wird das Eindringen von Luft ins hydraulische System verhindert. Beachten Sie, dass der Bremshebel bei ausgebautem Laufrad nicht angezogen werden darf. Falls der Ausbau des Laufrads notwendig ist, setzen Sie einen Abstandshalter zwischen die Bremsgummis.

Auch wenn Sie ein versierter Fahrradfahrer sind, halten Sie sich von ihrem FLYER Fachhändler intensiv in die Bedienung und Besonderheiten der E-Bike-Bremsanlage einweisen. Üben Sie auf einem ruhigen und sicheren, unbefahrenen Gelände! Bei Fragen zur Montage, Einstellung, Wartung und Bedienung wenden Sie sichitte an einen FLYER Fachhändler.

Wenn Sie den Bremshebel betätigten, sollte nach ca. einem Drittel des Weges ein deutlicher Druckpunkt spürbar sein. Lösst sich der Bremshebel bis zum Lenkergriff durchziehen, darüber Sie die Fahrt nicht anreten! Der FLYER ist dann nicht betriebssicher. Sie müssen zwingend und unverzüglich ihren FLYER Fachhandler aufsuchen und die Bremse einstellen oder warten halten.

Besonderss Bremsscheiben und Bremsbeläge / Bremsgummis verschleissen. Lassen Sie diese Sicherheitsrelevanten Bauteile regelmässig vom FLYER Fachhändler auf Abnutzung prüfen und gegeben falls tauschen.

Quelle: Shimano® techdocs

Wenn eine Reinigung der Bremsanlage nötig ist, wenden Sie sich an ihren FLYER Fachhändler. Anweisungen der Komponentenhersteller zum Reinigen der Bremsanlage sind in der jeweiligen Anleitung zur Bremsanlage zu finden.

Wartungen am Bremssystem sowie der Aus-tausch der Bremse bzw. einzeln Bauteile des Bremssystems)durfen ausschiesslich von Ihrem FLYER Fachhandler durchgefuhrt werden. Es durren ausschiesslich Original-Ersatzteile ver-wendet werden.Andernfalls ist es möglich,dass die Funktion Ihres FLYER E-Bikes beeintrachtigt wird oder es zu Beschädigungen kommt.

Lassen Sie die Bremsbeläge regelmässig nach Herstellerangaben durch den FLYER Fachhand -ler kontrollieren.

Schalten Sie bei allen Wartungsarbeiten unbedingt das elektrische Betriebssystem aus und entnehmer Sie den Akku.

Betriebssystem ausschalten

Akku entnehmen

Wartungsarbeiten vornehmen

Wartungsarbeiten an den Bremsen müssen in einer FLYER Fachwerkstatt vorgenommen werden. Auf die Bremsbeläge, Bremsflächen der Felge, Bremsgummis oder Bremssscheiben dürfen niemals olhaltige Flüssigkeiten aufgebracht werden. Die genannten Substanzen vermin-den die Leistungsfähigkeit der Bremse.

Wenn Bremsbeläge/Bremsgummis oder Bremsscheibe/Felge mit Schmierstoff verunreinigt sind,ürden Sie NICHT fahren. Verschmutzte Beläge/Gummis müssen ausgetauscht werden,verschmierte Felgen und Bremsscheiben müssen gereinigt werden.

Im Falle von Austausch der Bremsen durren ausschiesslich Original-Ersatzteile verwendet werden.

16. Beleuchtungs-anlage

Die Energie für das Licht der Beleuchtungsanlage Ihres FLYER E-Bikes wird in der Regel durch den Akku geliefert. Bei leerem Akku ist die Lichtfunktion noch während ungebahr einer Stunde gewährleistet.

Der Scheinwerfer muss so ausgerichtet sein, dass die Fahrbahn gemäß den gesetzlichen Vorschriften Ihr's Landes ausgeleucht ist.

Sollte es zu Funktionstörungenkommen,lassen Sie die Lichtanlage von Ihrem FLYER Fachhändler prufen und gegebenenfalls austauschen.

Eine Modelle sind mit Tagfahrlicht ausgerüstet.
Dieses wird, je nach Fahrsituation, von verschiedenen Spanningsquellen versorgt.

Reinigen Sie die Reflektoren und Scheinwerfer regelmässig. Warmes Wasser und Reinigungsdor Spulmittel sind geeignet.

Die Lichtanlage ist eine Sicherheitsrelevante Komponente, ihre Funktion ist lebenswertig! Lassen Sie Kontroll- oder Wartungsarbeiten bei Ausfallen oder kurzzeitigen Fehlfunktionen nur vom autorisierten FLYER Fachhandler vornehmen!

17. Fahren mit zusätzlicher Last

Gepäckträger / Fahren mit Gepäck

Gepäck verändert die Fahreigenschaften Ihres FLYER E-Bikes. Der Bremsweg wird länger und das Fahrverhalten,träger.Passen Sie ihren Fahrstil dem veränderten Fahrverhalten an,rechnen Sie mit einem längeren Bremsweg. Transportieren Sie Gepäck nur auf freiigegebenen Gepäckträgern und beachten Sie das maximal zulässige Gesamtgewicht sowie die maximale Belastbarkeit des Gepäckträgers! These Werte)dürfen in keinem Fall übersritten werden. Befestigen Sie nie Gepäckträger an der Sattelstütze; Brüche und schwerste Stürze konnen die Folge sein. Zudem erlischt die Gewährleistung durch den Hersteller.

Achten Sie beim Transport von Packtaschen oder anderen Lasten auf eine zuverlüssige und sichere Befestigung des Gepäcks. Stellen Sie safer, dass sich keine Teile in den Speichen oder den drehenden Laufträdern einhaken können.

18. Schutzbleche

Für den Fall, dass sich ein Gegenstand zwischen Schutzblech und Bereinfung verklemmt, ist das Schutzblech mit einer Sicherheitsbefestigung versehen. Diese lost sich dann aus ihrer Halterung, um einen Sturz zu verhindern.

Die Fahrt muss umgehend gestopt werden, falls ein Fremdkörper zwischen Reifen und Schutzblech gelangt ist. Entfernen Sie den Fremdkörper, bevor Sie die Fahrt fortsetzen. Ansonsten besteht die Gefahr eines Sturzes und schwerer Verletzungen.

Auf keinen Fall)durfen Sie mit einer losen Schutzblech-Strebe weiterfahren, da sie sich mit dem Rad verkeilen und these blockieren kann. Die losen Enden der Halterungen konnen zu schweren Verletzungen führen.

Beschädigte Schutzbleche müssen vor einer erneuten Fahrt unbedingt von einem FLYER Fachhändler ausgetauscht werden. Überprüfen Sie ausserdem regelmässig, ob die Streben fest in den Abriss-Sicherungen fixiert sind.

19. Zubehör und Ausstattung

Sachgemasse Montage von Zubehör und die Abklärung der Kompatibilität mit dem FLYER liegen in der Verantwortung des FLYER Fahrs/ Käufers. Lediglich im FLYER Katalog aufgeführte Zubehörteile sind von Biketec AG für die Benutzung am FLYER frei gegeben. Prüfen Sie die Kompatibilität zu ihrem FLYER Modell sowie die technischen Angaben (z. B. Belastbarkeit, Montageanleitung, usw.) des entsprechenden Zubehörs.

Montieren Sie Zubehör immer nach Vorschrift und Anleitung.

• Benutzen Sie nur Anbauteile, die den Anforderungen der jeweiligen rechtlichen Vorschriften und Strassenverkehrsordnungen genugen.
• Durch die Verwendung nicht zugelassener Zubehörteile kann es zu Unfallen, schweren Stürzen oder Schädenkommen. Verwenden Sie daher nur Originalzubehör und Anbauteile, die zu Ihrlem FLYER passen.

Durch die Verwendung von nicht zuge-lassenem Zubehör kann die Gewährleistung und / oder Garantie erlösen.

Biketec AG schliesst jegliche Haftung, die infolge Verwendung von unzulässigem Zubehör entsteht, aus.

Das Montieren von Zubehör kann Lackschäden verursachen.

Für die Befestigung von Zubehör dürfen Rahman, Akku und Komponenten nie verändert oder angebohr werden.

19.1 Transport von Kindern / Kindersitze

Der sichere Transport von Kindern liegt in der Verantwortung des Fahrers. Biketec AG leht jegliche Verantwortung im Zusammenhang mit dem Transport von Kindern und darauf entstehenden Risiken ab.

Die Verwendung von Kindersitzen ist vom Her steller nur für folgenden Gepäckträger freigegeben:

Pletscher Genius Plus mit 3-Punkt System in Kombination mit dem dazugehörigen Pletscher Kindersitz.

Bei allen anderen angebotenen Gepäckträgern ist die Verwendung von Kindersitzen nicht freiigegeben.

19.2 Fahrradanhänger und Kinderanhänger

Der sichere Transport von Kindern liegt in der Verantwortung des Fahrs. Biketec AG leht jegliche Verantwortung im Zusammenhang mit dem Transport von Kindern und darauf entstehenden Risiken ab.

Informieren Sie sich über die für Sie geltende nationale Rechtspraxis, bevor Sie einen Anhänger, z.B. zum Transport von Kindern, einsetzen! Benutzen Sie nur Anhänger, die den Anforderungen der jeweiligen nationalen Rechtspraxis ent sprechen. Die Verwendung von Anhängern kann zu schwersten Stürzen und Verletzungen führen.

In Deutschland ist es nicht erlaubt, mit einem schllen E-Bike einen Kinderanhänger zuziehen, in dem ein Kind sitzt.

Sorgen Sie für zusätzliche Sicherheit, wenn Sie mit einem Kinderanhänger fahren! Nutzen Sie weithin sightbare, farbige Wimpel und zusätzliche Be-leuchtungselemente! Setzen Sie nur geprüfte und zugelassene Anhänger und Sicherungsartikel ein!

• Das Fahrverhalten des FLYER E-Bikes wird durch die Verwendung eines Anhängers ungünstig beeinflusst. Richten Sie ihre Fahrweise entsprechend darauf aus. Andernfalls besteht die Gefahr, dass der Anhänger umkippt oder abreisst, was zu schwersten Stürzen und Unfallen führen kann.
• Mit einem Anhänger ist Ihr FLYER viel länger, als Sie es gewohnt sind. Üben Sie auf einem sicheren Gelände das Anfahren, Abbremsen, dasfahren von Kurven und Gefällen mit einem unbe-ladenen Anhänger.
• In das hochstzulässige Gesamtgewicht des Fahrzeugs ist auch das Gewicht des Anhängers inklusive Zu-ladung einzurechnen.
• Sie benötigen zum Halten mit einem Anhänger einen deutlich längeren Bremsweg. Achten Sie darauf, um Unfälle zu vermeiden.
• Informieren Sie sich bei Ihr dem FLYER Fachhandler über das maximal zulässige Gewicht des Anhängers, den Sie mit Ihr dem FLYER ziehen können.
• Informieren Sie sich bei ihrem FLYER Fachhandler über die korrekte Auswahl und Montage der Anhängerkupplung.

19.3 Dach- und Heckträger am Auto

• Nutzen Sie zum Transport mit dem Auto ausschiesslich Heckträger, die den Anforderungen der jeweils anzuwendenden nationalen Rechtspraxis genugen. Durch die Verwendung von Heckträgern kann es zu Unfallen kommt.
• Richten Sie Ihr Fahrverhalten entsprechend des Gewichts auf Ihr Träger aus.
• Überprüfen Sie bei einem Transport regelmässig die Befestigung des FLYER E-Bikes. Wenn sich der FLYER vom Träger lost, kann es zu schweren Unfälle kommt.
• Vermeiden Sie es, den FLYER auf dem Dach zu transportieren und verwenden Sie für den Motor stets einen Regenschutz, um Beschädigungen des Antriebs zu verhindern. Es ist zu empfehlen für das ganze FLYER E-Bike einen Regenschutz zu verwenden.
• Beachten Sie, dass sich lose Teile wie Werkzeug, Gepäck- und Werkzeugtatschen, Kindersitze, Luftpumpen, usw. während der Beförderung lösen konnen. Andere Verkehrsteilnehmer konnen dadurch gefährdet werden, daher entfernen Sie vor Fahrtantritt alle loses Teile vom FLYER.
• Bei einem Dachträger verändert sich die Gesamthöhe Ihr's Fahrzeugs.
• Beachten Sie auserdem die maximaile Tragkraft des Daches.

Der Bremshebelarf nicht betatigt werden, wenn Ihr Rad liegt, auf dem Kopf steht oder ein Laufrad ausgebaut ist. Sonst konnen Luftblasen in das hydraulische System gelangen, was Bremsversagen zur Folge haben kann. Prufen Sie nach jedem Transport, ob sich der Druckpunkt der Bremse weicher anfuhlt als vorher. Dann betätigten Sie die Bremse einzelige Male langsam. Dabei kann sich das Bremsystem wieder entlüften. Bleibt der Druckpunkt which, dürfen Sie nicht weiterfahren. Der FLYER Fach-händler muss die Bremse entlüften.

Sie konnen theses Problem umgehen, indem Sie vor einem Transport den Bremshebel betätigten und, beispelweise mit einem Riemen, in dieser Stellung fixieren. Dadurch wird das Eindringen von Luft ins hydraulische System verhindert. Beachten Sie, dass der Bremshebel bei ausgebautem Laufrad nicht angezogen werden darauf. Falls der Ausbau des Laufrads notwendig ist, setzen Sie einen Abstandshalter zwischen die Bremsgummis.

Der bestimmungsgemässe und gesetzesübliche Transport am Auto steht in der Verantwortung des Fahrs. Die Biketec AG schliesst jegliche Haftung im Zusammenhang mit dem Transport von FLYER mit Dach- und Heckträgern aus.

• Transportieren Sie das E-Bike nicht auf dem Kopf stehend. Achten Sie bei der Befestigung darauf, keine Schäden an der Gabel oder am Rahmen zu verursachen.
• Sie dürfen Ihr E-Bike nicht an den Tretkurbeln am Dach- oder Heckträger einhängen. Das E-Bike muss immer auf den Laufrädern stehend befindert werden. Bei Nichtbeachtung konnen Schäden am Fahrzeug entstehen.
• Beim Transport mit dem Auto muss aus rechtlichen Gründen der Akku entnommen und gesondert transportiert werden. Achten Sie darauf, dass hierbei die Kontakte vor Kurzschluss geschichert sind.

Mit öffentlichen Verkehrsmitteln

Wenn Sie mit Ihr dem E-Bike öffentliche Verkehrs -mittel benutzten wollen, informieren Sie sich über die örtlich geltenden Bestimmungen.

Im Flugzeug

Wenn Sie ihren FLYER im Flugzeug mitnehmen sollen, informieren Sie sich über die gesetzlichen Richtlinien. Erkundigen Sie sich hierzu bei ihrer Fluggesellschaft.

20. Faltanleitung FLYER Pluto

These Faltanleitung enthalt wichtige Informationen die Sie benötigen, um mit dem Faltvorgang Ihres neuen FLYERs vertraut zu werden, sich den Sicherheitsaspekten zu widmen und Schäden an Personen, Sachen und der Umwelt zu vermeiden. Bewahren Sie sie gut auf, halten Sie die Anleitung griffbereit und beachten Sie die Hinweise. Geben Sie diese Anleitung mit weiter, wenn Sie ihren FLYER anderen Personen zur Verfügung stellen.

Achten Sie immer daraufuf, dass Ihr FLYER Pluto sicher liegt, wenn Sie es in gefaltetem Zustand transportieren. Besonderss bei Transporten in öffentlich Verkehrsmitteln und im Auto achten Sie daraufuf, dass es nicht umfallen kann, wenn sich das Fahrzeug bewegt. Sichern Sie es elev. zuslich oder halten Sie es fest. Bei einem Umfallen konnten sonst wichtige Bauteile beschädigt werden.

Allfällige Wartungen, Servicearbeiten etc. dürfen nur durchgeführt werden, wenn das System ausgeschaltet ist.

① Display
② Rahmen
3 Faltgelenk mit Sicherungshebel
Sattel
Sattelstütze
6 Sattelstützen-Schnellspanner
Gepackträger
8 Rucklicht
⑨ Rahmenschloss
10 Akku
① Laufrad
⑫ Felge
13 Nabe
14 Kette

15 Motor (unter Kettenschutz)
16 Kurbel
17 Lenker
Bremshebel
19 Lenkervorbau (Speedlifter Twist)
20 Steuersatz
21 Scheinwerfer
22 Schutzblech
Bremse
24 Gabel
Fixierung im gefalteten Zustand
26 Faltpedale
27 Stander

20.1 Schnellspanner bedienen

Schnellspanner sind Vorrichtungen, die anstelle einer Schraubverbindung Bauteile am Fahrrad fixieren. Die Bedienung findet über zwei Elementestatt: Mit dem Schnellspannhebel bringen Sie die notwendige Klemmkraft auf, mit der Einstellmuter regulieren Sie, wie stark geklemmt wird. Diese Einstellungnehmen Sie vor, wenn der Schnellspannhebel geöffnet ist.

Einstellmutter anziehenEinstellmutter lockern

20.3 Faltanleitung des FLYER Pluto

Das Antriebssystem muss immer ausgeschaltet werden, bevor mit dem Klappvorgang begonnen wird.

Um das Zusammenfalten Ihr's FLYER Plotos einfach und sicher zu gestalten, ist er an allen wichtigen Stellen mit Schnellverschlüssen ver-sehen.

Der Schnellspanner und Verschlusshebel schliessen mit der korrekten Klemmkraft, wenn ab der Mitte des gesamten Hebelwegs Gegendruck zu spuren ist und am Ende des Hebelwegs die Kraft des Handballens notwendig ist, um den Hebel ganz zu schliessen.

• Alle Schnellspanner,müssen fest geschlossen sein,bevor Sie losfahren.
• Überprüfen Sie alle Schnellspanner auch dann auf korrekten Sitz, wenn das Fahrzeug für kurze Zeit unbeaufsichtigt abgestellt war sowie vor jeder Fahrt.
  In geschlossen Zustand muss der Schnellspannhebel dicht an Rahmen, Gabel oder Sattelstütze anliegen!

Zusätzlich zum Abschliessen des Faltrads sollenn auch mit Schnellspanner befestigte Teile separat, z.B. mit einem Kabelschloss, angeschlossen werden. Damit konnen Sie einen Diebstahl der Teile erschweren.

20.2 Ein- und Nachstellen des Falt-gelenks am Rahmen

Lassen Sie die Klemmkraft des Faltgelenks nach 500 Faltungen, oder wenn die Klemmkraft nachlasst, durch einen FLYER Fachhandler prufen.

Entfernen Sie vor dem Faltvorgang die Schlüssel aus Akku- und Fahrrad-schloss.

Klappen Sie den Mittelstandier Ihres FLYER Plutos auf, damit es im gefalteten Zustand nicht auf den Motor fallen kann.

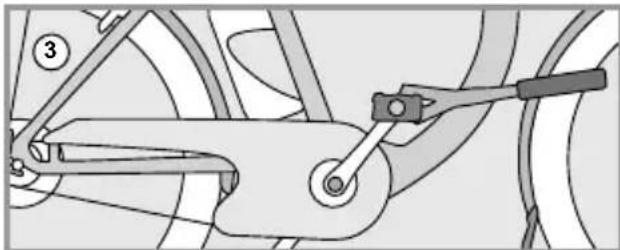

Bringen Sie die Kurbeln vor dem Faltvorgang in eine waagerechte Position oder positionieren Sie das Pedal auf der linken Seite ganz nach unten.

1. Falten Sie zuerst die Pedale Ihres FLYER Plutos. Drucken Sie dazu seitlich auf die Pedale in Richtung der Kurbel (1) und klappen Sie sie um 90^ um (2).

1. Stellen Sie sich auf die linke Seite des Fahr-rads. Offnen Sie den Sattelschnellspanner (1) und fahren die Sattelstütze bis ganz nach unter ein (2).

Schliessen Sie den Schnellspanner wieder (3), damit der Sattel in seiner Position bleibt.

1. Öffnen Sie den Schnellspannhebel (1) des Speedlifters.

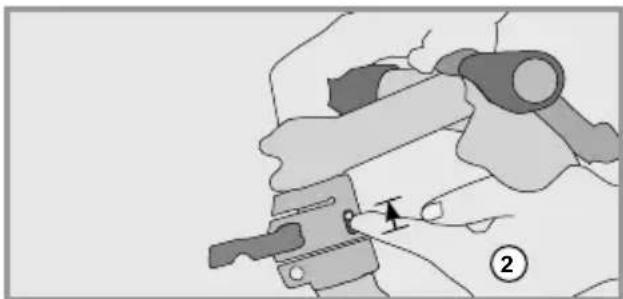

Heben Sie jetzt den Entriegelungsbolzen an (2).

Nun können Sie den Lenker nach rechts drehen (3). Der Bolzen rastet in der 90-Grad-Position automatisch ein (4). Schliessen Sie jetzt den Schnellspannhebel wieder vollständig, um den Lenker sicher zu arretieren.

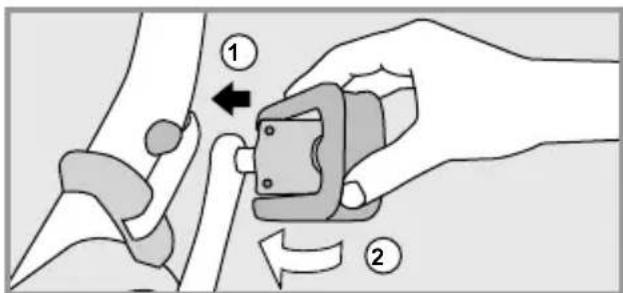

1. Offnen Sie nun erst die Sicherung am Rahmen-gelenk, indem Sie auf die Taste in der Mitte des Hebels drucken (1) und klappen anschliessend den Verschluss-Hebel nach aussen (2).

Dann konnen Sie den vorderen Teil des Rahmens nach links falten (3).

1. Bewegen Sie den vorderen und hinteren Teil des Rahmens so welt auf einander zu, bis die Halterung an der Gabel in die Aufnahme am Hinterbau einfädeln kann. Zur korrekten Fixierung in gefalttem Zustand beachtien Sie die Anleitung „FLYER Pluto Faltfi xierung"

Prufen Sie ob die Sicherung zwischen Vorderradgabel und linken Kettenstrebe vollständig eingerastet ist. Ansonsten kann sich das Faltrad beim Anheiten öffnen was Verletzungen zur Folge haben kann.

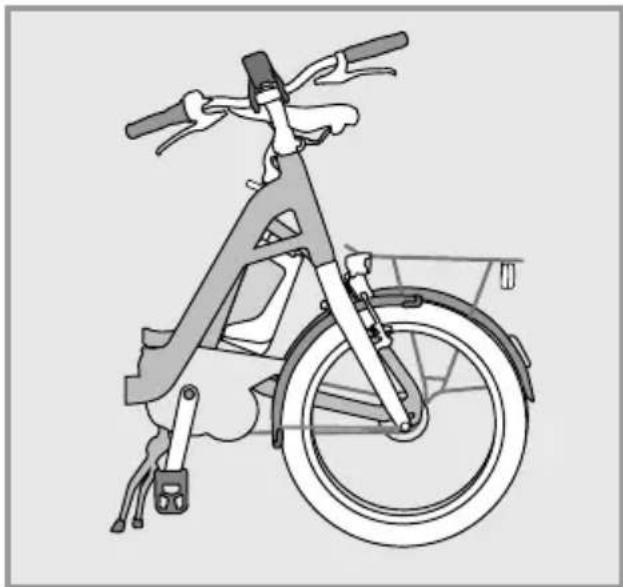

1. So sollte Ihr FLYER im korrekt gefalteten Zu -stand ausgehen:

Klappen Sie vor dem Transport den Mittelständer wieder ein.

20.4 FLYER Pluto aufklappen

Bevor Sie mit dem Aufklappen Ihr's FLYER Plutos beginnen, klappen Sie den Mittelstandner herunter und bringen Sie die Kurbeln entweder in waagerechter Position oder positionieren Sie die linke Kurbel ganz nach unten.

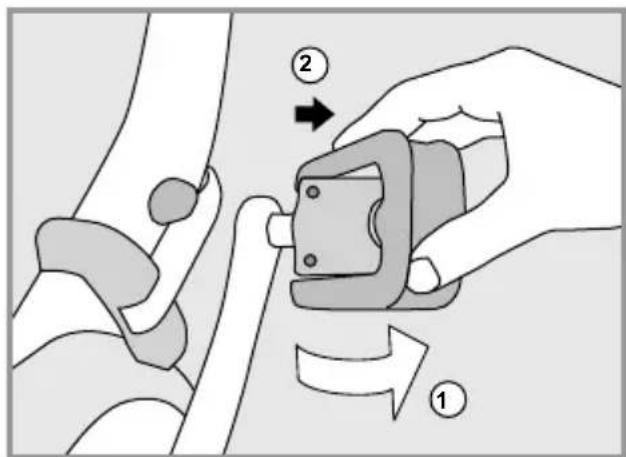

1. Losen Sie die Faltsicherung, indem Sie die Schraube an der Gabel aus der Halterung am Hinterrad hersaufhren.
2. Bewegen Sie den vorderen und den hinteren Teil des Rahmens voneinander weg, bis sie eine gerade Linie bilden und sich nicht weiter bewegen lessen. Das Faltgelenk schliesst, indem der Schraubenkopf automatisch in das vorgesehene Loch eingeführt wird.

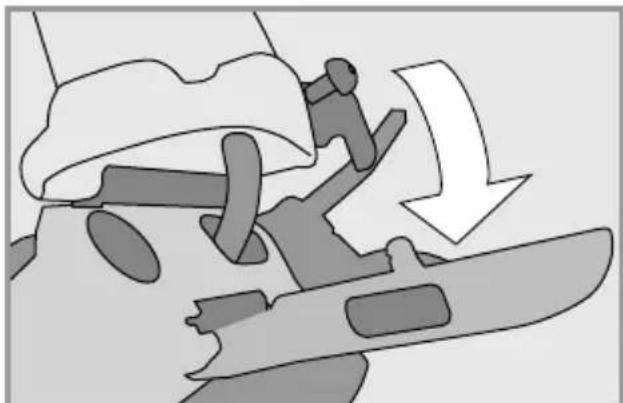

1. Klappen Sie den Verschlusshebel nach vorne (1). Schliessen Sie nun den Hebel des Faltgelenks mit dem Handballen, bis er hörbar eingerastet und der Knopf in der hohen Position ist.

Achten Sie auf ausreichende Klemmkraft. Bei mangelnder Klemmkraft wenden Sie sich umgehend an ihren FLYER Fachhändler zum Nachstellen des Verschlusshebels. Prufen Sie den sicheren Sitz des Hebels.

Zum Zurückdrehen des Lenkers öffnen Sie den Speedlifter: Hebien Sie den Entriegelungsbolzen an (1).

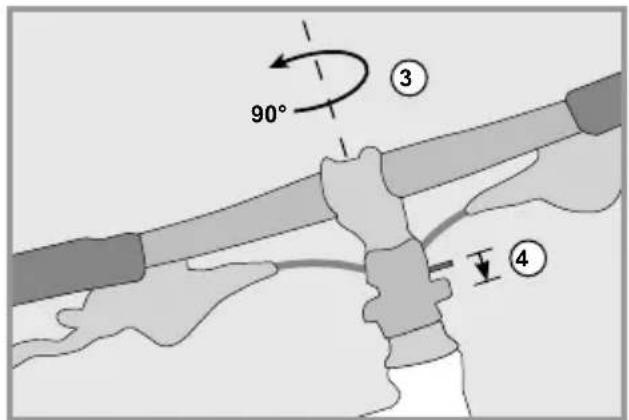

Drehen Sie danach den Lenker um 90^ nach links zurück in die Fahrtposition (2). Dabei muss der Bolzen wieder einrasten (3).

Ziehen Sie jetzt den Vorbau bis zur gewünschten Höhe nach oben (4). Beachten Sie die Markierung zum maximalen Auszug. Der Vorbauarf nicht hoher herausgezogen werden! Schliessen Sie dann den Schnellspanner (5), damit der Lenker in seiner Position bleibt.

7. Öffnen Sie den Sattelstützen-Schnellspanner (1)

undziehen Sie die Sattelstütze bis zur gewünden Höhe aus dem Sattelrohr (2). Schliessen Sie dann den Schnellspanner wieder korrekt (3), damit der Sattel sicher in seiner Position bleibt.

Auf der Sattelstütze ist markiert, bis wohin sie maximal aus dem Rahmen gezogen werden darf. Ziehen Sie die Sattelstütze nie weiter als bis zu dieser Markierung aus!

1. Entfalten Sie nun die Pedale Ihres FLYER Plutos. Klappen Sie sie um 90^ nach aussen (1). Ziehen Sie sie leicht nach aussen (2), damit sie in der Fahrposition einrasten.

Überprüfen Sie alle Schnellspanner und Verschlüsse auf korrekte und sichere Schliessung.

Klappen Sie vor Beginn der Fahrt den Mittelstandner wieder ein!

Stellen Sie vor jeder Fahrt sicher, dass die Klemmkraft des Faltgelenks gemass Angaben in Kap. 20.2 ausreichend ist und stellen Sie sicher, dass alle Sicherungen korrekt geschlossen sind. Wahrend der Fahrt muss das Faltgelenk immer gesichert sein undarf nicht manipuliert werden.

Lassen Sie den Faltverschluss regelmässig von ihrem FLYER Fachhandler überprüfen. Drehen Sie nicht selbst an den Verschlusssschrauben.

DE

21. Elektrischer Antrieb

Alle Informationen, Angaben und Hinweise zum elektrischen Antrieb Ihres FLYER E-Bikes finden Sie in der beiliegenden Betriebsanleitung des jeweils verbauten Antriebs. Dort werden ausfuhrlich Bedienung, Pflege und alle wichtigen Sicherheitshinweise und Informationen behandelt, die die folgenden Bauteile betreffen:

Bedienelement und Display
- Akku und mögliche Reichweiten
Ladegerät
Antriebsinheit
- Geschwindigkeitssensor und Speichenmagnet - Einige allgemeine Informationen zur Funktionseweise und Reichweite des Antriebs von Ihr dem FLYER sind hier aufgeführ't:

Funktionsweise

Wenn Sie an Ihr dem Bedienelement einen der Un-terstutzungsmodi eingeschaltet haben, beginnt der Motor zu arbeiten, sobald Sie in die Pedale treten. Die Leistung des Motors ist von verschiedenen Faktoren abhängig:

• Der Kraft, mit der Sie in die Pedale treten

Treten Sie mit weniger Kraft, ist die Unterstützung geringer, als wenn Sie stärker treten, wie zum Beispiel beim bergauf fahren. Dadurch steigt aber auch der Stromverbrauch und die Reichweite nimmt ab.

• Dem Unterstützungsmodus

Je hohen die Stufe der Unterstützung ist, desto mehr unterstützt Sie der Motor. Bei hoher Mo - torqueleitung ist aber auch der Stromverbrauch hoch. Im schwachsten Unterstützungsmodus fällt die Schubkraft am geringsten aus, davon ist hier die Reichweite am grossten.

Reichweite

Eventuell angegebene Reichweiten sind meinest unter optimalen Umständen erzielt worden. Im Alltag werden Sie meinst weniger welt fahren konnen.itte berücksichtigten Sie dies bei der Planung ihrer Tour.

Die Reichweite ist von vielen Faktoren abhängig. Neben der Akkukapazität speien unter anderem die gewährte Motorenunterstützung, die geografischen Gegebenheiten, der Strassenbelag, der Fahrtil, die Umgebungstemperatur, das Fahrergewicht, der Reifendruck sowie der technische Zustand Ihres FLYER E-Bikes eine entscheidende Rolle.

Fahren ohne Antriebsunterstützung

Sie konnen ihren FLYER auch ohne Antriebsunterstützung fahren, indem Sie den Unterstungsmodus „No assist“ wahlen. Achten Sie jedoch darauf, dass das System stets eingeschaltet ist.

Fahren Sie nie ohne Akku oder mit ausgeschalteten System, da Ihnen in this fall die Funktionen der Bedieneinheit sowie die Lichtfunktion nicht zur Verpfugung stehen.

Bevor Sie Ihr E-Bike reinigen, warten oder reparieren, entnehmer Sie den Akku.

Wenn Sie den Akku reinigen oder pfle-gen, achten Sie daraufuf, keine Kontakte zu berühren und dadurch zu verbinden. Falls diese spannungsfährend sind, konnen Sie sich verletzen und den Akku beschädigen.

Setzen Sie zur Reinigung keinen stärken Wasserstrahl oder Hochdruckreiniger ein. Durch den hohen Druck kann die Reinigungsflüssigkeit auch in gedichtete Lager eindringen, wodurch das Schmiermittel verdünnt und die Reibung erhöht wird. In der Folge bildet sich Rost, der die Lager zerstört. Reinigung mit einem Hochdruckgerät kann Schäden in der elektrischen Anlage hervorrufen.

Zur Reinigung Ihres FLYER E-Bikes ungeignet sind:

Säuren
Fette
·O
- Bremsenreiniger (ausser bei den Bremsscheiben)
- Lösungsmittelhaltige Flüssigkeiten. Die genannten Stoffe beschädigen die Oberfläche und tragen zum Verschleiss des FLYER E-Bikes bei.

Sorgen Sie nach dem Gebrauch für eine umweltgerechte Entsorgung der Schmier-, Reinigungs- und Pflegemittel. Diese Substanzen gehören nicht in den Hausmüll, in die Kanalisation oder in die Natur. Von der fachgerechten Wartung und Pflege Ihr's FLYER E-Bikes hangt des -sen reibungslose Funktionseise und Haltbarkeit ab.

• Reinigen Sie ihren FLYER regelmüssig mit warmem Wasser, weniger Reinigungsmittel und einem Schwamm.
• Dabei sollen den Sie ihren FLYER{jedes Mal auf Risse, Kerben oder Materialverformungen untersuchen.
• Beschädigte Teile müssen durch Original-Ersatzteile ausgetauscht werden. Fahren Sie erst danach wieder mit Ihrem FLYER.
• Lassen Sie allfällige Lackschäden von Ihr dem FLYER Fachhändler beheben.

Weitere wichtige Informationen zur Pflege Ihr's FLYER E-Bikes erhalten Sie auch auf den Seiten der jeweiligen Komponentenhersteller im Internet.

22. Verschleissteile

Als technisches Produkt bedarf Ihr FLYER regelmässiger Überprüfungen.

Funktionsbedingt und abhängig vom Nutzungsgrad weisen viele Teile an Ihrlem FLYER einen zum Teil sehr hohen Verschleiss auf.

Dazu gehoren unter andere:

Bereifung
Felgen in Verbindung mit Felgenbremsen
Bremsbeläge
Bremsscheiben
- Fahrradketten oder Zahnriemen
- Kettenräder, Ritzel, Schaltwerksrollen
- Lichtanlage
- Lenkergriffe
Schmierstoffe
Schalt- und Bremszüge
Lagerungen
- Federelemente

Lassen Sie ihren FLYER regelmässig in einer FLYER Fachwerkstatt untersuchen und - wenn nötig - die Verschleissteile austauschen. Regelmässige Sichtprü fungen auf Risse, Kratzer sowie Beschädigungen von Bauteilen gehören zu den Pflichten des Fahrs.

Wie es bei allen Mechanischen Komponenten der Fall ist, wird das Fahrrad Verschleiss und hohen Beanspruchungen ausgesetzt. Unterschiedliche Materialien und Bestandteile konnen auf unter-scheidliche Weise hinsichtlich Verschleiss bzw. Ermudung aufgrund der Beanspruchung reagieren. Wird die Auslegungslebensdauer eines Bestandteiles übersritten, kann das Bauteil plottlich versagen und möglicherweise zu Verletzungen des Fahrs führen. Jede Art von Rissen, Kratzern oder Farbveränderungen in hochbeanspruchten Bereichen ist ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und dass das Teil ersetzt werden solte.

23. Inspektionsplan

Nach den ersten 200 gefahrenen Kilometern bzw. nach 4 Monaten:

FLYER Fachhändler

• Festen Sitz aller Schrauben, Muttern und Schnellspanner überprüfen
• Laufräder kontrollieren und gegebenenfalls zentrieren
  Reifen kontrollieren
• Anzugsdrehm对象的特征
• Anzugsdrehm对象的特征
• Steuersatz einstellen
• Brems- und Schaltzüge kontrollieren
• Schaltung kontrollieren und gegebenenfalls einstehen
• Bremsen kontrollieren und gegebenenfalls einstellen
• Federelemente kontrollieren und gegebenenfalls einstellen
  Ausreichende Schmierung aller Komponenten
• Faltverschluss kontrollieren (FLYER Pluto)

FLYER Fahrer

Lassen Sie sich anländisch dieser ersten Kontrolle beim FLYER Fachhändler in die korrekte Reinigung und das Ölen der Kette nach Niederschlagen sowie das korrekte Prüfen der Komponenten auf Funktionstüchtigkeit oder Beschädigungen einfahren.

Vor jeder Fahrt - FLYER Fahrer

• Korrekten Sitz der Klingel prufen
• Funktionstüchigkeit der Bremsen prüfen
• Funktionstüchigkeit der Schaltung prufen
• Funktionstüchtigkeit der Federelemente und korrekte Einstellung prufen
• Sind alle Schnellspanner, Steckachsen, Schrauben und Muttern korrekt und vollständig geschlossen bzw. befestigt?
• Korrekten Luftdruck in den Reifen prüfen
• Laufräder auf Rundlauf und Beschädigung - gen sowie auf sicheren Sitz und korrekte Befestigung prüfen
• Sicherer Sitz und richtige Position von Lenker, Lenkervorbau, Sattelstütze und Sattel prüfen
• Ladezustand des Akkus prufen
• Korrekter und sicherer Sitz des Akkus prufen
• Faltverschluss kontrollieren (FLYER Pluto)

Nach jeder Fahrt - FLYER Fahrer

• Reinigung des FLYER E-Bikes

• Sichtprüfung des Rahmens sowie der Komponenten auf Risse und Beschädigungen
  Reifen auf Beschädigungen, Abnützung, Sprödheit, Fremdkörper und ausreichende Profiltiefe überprüfen

• Felgen auf Verschleiss und Rundlauf überprüfen

• Speichenspannung überprüfen
• Falls notig Kette und Zahnkränze saubern und mit einem geeigneten, vom Hersteller freiigegeben Kettenöl offen
• Falls nötig Bremsscheiben mit einem geeigneten, vom Hersteller freiigegebenen Bremsreiniger säubern
• Falls nötig alle Lager säubern und mit einem geeigneten, vom Hersteller freiigegebenen Fett fetten
• Falls nötig Federelemente säubern und mit einem Original Schmierstoff des Federelementerstellers schmieren
• Falls nötig alle beweglichen Teile, bei denen eine Schmierung vorgesehen ist (insbesondere Schnellspanner, Steckachsen und Gelenke), saubern und mit einem geeigneten, vom Hersteller frei gegebenen Schmierstoff fetten

Lassen Sie sich hierzu von Ihrem FLYER Fachhändler instruieren.

Nach jeder Fahrt bei Regen, Schnee oder Nisse (zusätzlich zu den Punkten „Nach jeder Fahrt“)

FLYER Fahrer

• Kette reinigen und mit einem geeigneten, vom Hersteller frei gegebenen Schmiermittel ölen
  Bremse reinigen
  Gangschaltung reinigen
• Ausreichende Schmierung aller Komponenten überprüfen

Lassen Sie sich hierzu von Ihrlem FLYER Fach - handler instruieren.

Monatlich - FLYER Fahrer

Festen Sitz aller Schrauben, Muttern, Steckach -sen und Schnellspanner uberprüfen

Jährlich bzw. nach jeweils 1000km - je nach dem was früher eintrifft

FLYER Fachhändler

• Schmierung aller beweglichen Teile, bei denen eine Schmierung vorgesehen ist (ausser Bremsflächen)
• Sichtprüfung des Rahmens sowie der Komponenten auf Risse und Beschädigungen
  Lackschaden ausbessern
• Teile mit Roststellen ersetzen
• Alle blanken Metallteile (ausser Bremsflächen) gegen Korrosion (Rost) behandeln
  Defekte oder beschädigte Teile austauschen
• Laufräder kontrollieren und gegebenenfalls zentrierten
• Spannung der Speichen überprüfen
• Kette/Ritzel/Zahnkranz auf Verschleiss über prüfen und saubern
• Kette mit geeignetem Schmiermittel ölen

Felge auf Verschleiss überprüfen
Bremsbeläge auf Verschleiss überprüfen
- Alle Schrauben, Mattern, Steckachsen und Schnellspanner auf festen Sitz überprüfen
- Bremsanlage und Steckachsen überprüfen und gegebenenfalls einstellen oder Teile davon ersetzen
- Schaltung überprüfen und gegebenenfalls einstellen oder Teile davon ersetzen
- Naben kontrollieren
- Steuersatz kontrollieren
- Pedale kontrollieren

Verwenden Sie nur vom Komponentenhersteller empfohlene bzw. freiigegebene Reinigungs- und Schmiermittel.

Beachten Sie, dass nicht alle Schmier- und Pflegemittel für ihren FLYER geeignet sind. Durch die Verwendung ungeeigneter Schmier- und Pflegemittel kann es zu Beschädigungen und einer verminderten Funktionsfähigkeit Ihr's FLYER E-Bikes kommt.

Sie dürfen keine Reinigungsr., Pflegemittel oder Ole auf Bremsbeläge, Brems-scheiben und Bremsflächen der Felge geraten halten, da dadurch die Leistung der Bremse verringgert wird.

23.1 Wartungsarbeiten und Aus-tausch von Verschleissteilen

Bauteile, die ausgetauscht werden müssen, dürfen ausschliesslich durch identische Original-Ersatzteile ersetzt werden. Auch Verschleisssteile dürfen nur durch identische Original-Komponenten ersetzt werden.

Bei Verwendung von Nicht-Original-Teilen verfüllt die Sachmängelhaftung (Gewährleistung) und/oder Garantie-leistung des Herstellers. Zudem besteht ein erhöhtes Risiko von Unfallen oder Stürzen.

24. Allgemeine Gewährleistung

1. Gewährleistung des Fachhändlers

Den Endkunden stehen die üblichen Gewährleistungsansprüche gegenüber dem FLYER Fachhändler zu (je nach Vereinbarung bzw. anwendbarrem Recht; in der Regel zwei Jahre ab Übergabe). Beim Akku wird nach zwei Jahren eine Restkapazität von 60% der ursprünglichen Nennkapazität gewährleistet, sofern der Akku gemass Betriebsanleitung bedient und aufgeladen wurde.

Nicht Gegenstand von Gewährleistungsansprüchen ist die übliche Abnutzung von Verschleissteilen (z.B. Reifen, Schläuche, Ketten, Ritzel, Bremsbeläge, Lackierung, Aufschriften). Es liegt im Verantwortungsbereich des Endkunden, das FLYER E-Bike regelmässig zu warten und zu pflegen (inkl. Durchführung aller Inspektionen gemass Bedienungsanleitung).

Gewährleistungssprüche sind ausserdem ausge-schlossen, wenn das FLYER E-Bike selbständig modifiziert bzw. repariert oder nicht bestimmungs-gemass gebraucht wurde: Renn- und Wettkampf-einsatz, gewerblicher Gebrauch, Überladung und weitere Nutzung ausserhalb des vorgesehenen Zwecks.

2. Herstellergarantie der Biketec AG

a. Gewährleistungen

Unabhängig von den Gewährleistungsrechten gegenüber dem FLYER Fachhändler übernimmt die Biketec AG gegenüber dem Endkunden auf neue, komplett montierte FLYER E-Bikes, welche von einem von der Biketec AG anerkannten FLYER Fachhändler endmontiert und justiert wurden, frei-willig ab Kaufdatum folgende Gewährleistungen:

Rahmen: 10 Jahre auf Rahmenbruch;

Motor, Motorsteuerung, Display, Ladegerät: grundsätzlich 5 Jahre auf Fabrikations- und Materialfehler; betreffend FLYER E-Bikes des Segments „Mountain" 3 Jahre auf Fabrikations- und Materialfehler.

Für Occasionsvelos lauft die Gewährleistungsfrist ab dem Datum der ersten Inverkehrsetzung.

b. Abwicklung von Gewährleistungsansprüchen Innerhalb der Gewährleistungsfrist übernimmt die Biketec AG die Kosten für Reparaturen oder Ersatz infolge oben genannter Produktemängel, sofern diese von einem von der Biketec AG an erkannten FLYER Fachhändler nach einer klaren Identifizierung des FLYER E-Bikes (Kaufbeleg, ausgefüllter E-Bike-Pass oder bei entsprechender Registrierung) erbracht werden. Die Gewährleistung gilt beim Verkauf an einen Dritten weiter. Die Biketec AG besteht sich das Recht vor, bei einem Austausch eines FLYERs oder von Komponenten

im Rahmen von Garantieleistungen Funktionell gleichwertige Ware zu liefern bzw. zu verbauen.

Die Inanspruchnahme der Garantie führt nicht zu einer Veränderung der ursprünglichen Frist. Es gelten die gleichen Gewährleistungsbeschränkungen wie die unter Ziffer 1 genommen.

25. Umwelttipps

Achten Sie bei der Pflege, Reinigung und Entsorgung Ihr's FLYER E-Bikes darauf, die Umwelt zu schonen. Nutzen Sie deshalb bei der Pflege und Reinigung nach Möglichkeit abbaubare Reinigungsmittel und achten Sie darauf, dass keine Reinigungsmittel in die Kanalisation geraten.

Das komplette Fahrzeug, alle Komponenten, Schmier- und Reinigungsmittel sowie insbesondere der Akku (Gefahrgut) müssen fachgerecht entsorgt werden.

FLYER

Schaltet die Beleuchtung der Anzeigeeinheit ein bzw. aus. Wenn der Frontscheinwerfer und/oder das Rücklicht über den Akku des E-Bikes mit Strom versorgt werden, werden diese auch ein- bzw. ausgeschaltet.

3 MODE button

Gewicht berijder + Gewicht FLYER + Gewicht accu + Gewicht bagage + Gewicht aanhanger

4. Binnenband verwisselen

Verwissel de binnenband.

Elektronische versnellingen

Hydraulische velgremmen

Hydraulische velgremmen

Konformitätserklärung / Declaration of conformity

EG-Konformitätserklarung

Nicht anwendbar auf

• Modelle mit einer Höchstgeschwindigkeit über 25 km/h
• Modelle mit einer Nenndauerleistung über 250 Watt

Der Hersteller

Biketec AG

Schwende 1

CH-4950 Huttwil

Telefon [phone]

erklärert hiermit, dass folgende Produkte:

Produktbezeichnung

allen einschlagigen Bestimmungen der Richtlinie Maschinen (2006/42/EG) entsprechen.

Die Maschine entspricht weiterhin allen Bestimmungen der Richtlinie Elektromagnetische

Verträglichkeit (2004/108/EG) sowie der Niederspannungsrichtlinie (2006/95/EG) (nur Ladegerät).

Folgende Normen werden angewandt:

EN 15194:2009+A1:2011

Technische Unterlagen bei:

Biketec AG

Ivica Durdevic

Schwende 1

Verantwortlich für Inhalt und Abbildungen

Biketec AG

Schwende 1

CH-4950 Huttwil

Telefon [phone]

© Vervielfaltung, Nachdruck und Übersetzung sowie jegliche wirtschaftliche Nutzung sind (auch auszugsweise, in gedruckter oder elektronischer Form) nur mit vorheriger schriftlicher Genehmigung durch die Biketec AG zulässig.

Bitte beachten Sie, dass alle Anleitungen ohne vorherige Bekanntgabe zu Verbesserungszwecken geändert werden können.

FLYER DE

FLYER

Biketec AG

Schwende1

CH-4950 Huttwil

T+41629595555

[e-mail]

www.flyer-bikes.com

www.facebook.com/flyer.ebike

Ihr FLYER Fachhandler
