BEDIENUNGSANLEITUNG WS 21180+ AEG

Originalbetriebsanleitung

Notice originale

FIXTEC Mutter darf nicht verwendet

werden!

Bei festsitzender FIXTEC Mutter Zweilochmutterschlüssel verwenden. Use a spanner wrench if FIXTEC nuts are sluck.

Schalter ist arretierbar

Schalter ist nicht arretierbar

Nennaufnahmelerleistung	2100 W	2100 W	2100 W	2100 W	2100 W
Abgabelleistung	1350 W	1350 W	1350 W	1350 W	1350 W
max. Leerlaufdrehzahl	6500 (min ^3 )	6500 (min ^3 )	6600 (min ^3 )	6600 (min ^3 )	6600 (min ^3 )
Schleifischeiben-ß	180 mm	180 mm	230 mm	230 mm	230 mm
Spindelgewinde	M 14	M 14	M 14	M 14	M 14
Gewicht ohne Netzkabel	4,7 kg	4,7 kg	4,9 kg	4,9 kg	5,1 kg

Geräusch/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60 745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel (K = 3 dB(A))	94 dB(A)	94 dB(A)	94 dB(A)	94 dB(A)	94 dB(A)
Schallleistungspegel (K = 3 dB(A))	105 dB(A)	105 dB(A)	105 dB(A)	105 dB(A)	105 dB(A)

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745.

Schruppschleifen: Schwingungsemissionswert a,	7,0 m/s2	7,0 m/s	6,5 m/s2	6,5 m/s2	5,5 m/s2
Unsicherheit K =	1,5 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2
Sandpapierschleifen: Schwingungsemissionswert a,	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2
Unsicherheit K =	1,5 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2	1,5 m/s2

Bei anderen Anwendungen, wie z B. Trennschleifen oder Schleifen mit der Stahldrahtbürste können sich andere Vibrationswerte ergeben!

WARNUNG

Der In diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungabelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Lagen Sie zusätzliche Sicherheitsmaßnahmen zum Schulz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände. Organisation der Arbeitsabläufe.

⚠️ WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen, auch die in der beillegenden Broschüre. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SPEZIELLE SICHERHEITSHINWEISE

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpaplerschleifen, Arbeiten mit Drahtbürsten und Trennschleifen

a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpaplerschleffer, Drahtbürste und Trennischleifmaschine. Beachten Sie alle Sicherheitshlmweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Elektrowerkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

b) Es wird nicht empfohlen, mit diesem Gerät

Pollerarbeiten durchzuführen. Die Durchführung von Arbeitsoperationen, für die das Gerät nicht bestimmt ist, venursacht Risiken, die ernsthafte Verletzungen von Personen nach sich ziehen können.

c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubenör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. e) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschimmt oder kontrolliert werden.

f) Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifschelben auf Absplitterungen und Risse, Schleifleiter auf Risse, Verschieß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Erne, die Erne nicht erfasstellt, die Erne nicht erfasstellt, überprüfen Sie, ob es beschädigt ist, oder Verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie des Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und die Erne nicht erfasstellt. Die Erne eine Minute lang mit Höchstdehnzahl laufen. Beschädigte Einsatzwerkzeuge brochen meis in dieser Testzeil.

h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz. Augenschutz oder Schutzbritile. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfilgenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub fitem. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkslücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

j) Fassen Sie das Elektrowerkzeug nur an den isollerten Grifflächen an, wenn Sie Arbeiten ausführen, bei denen

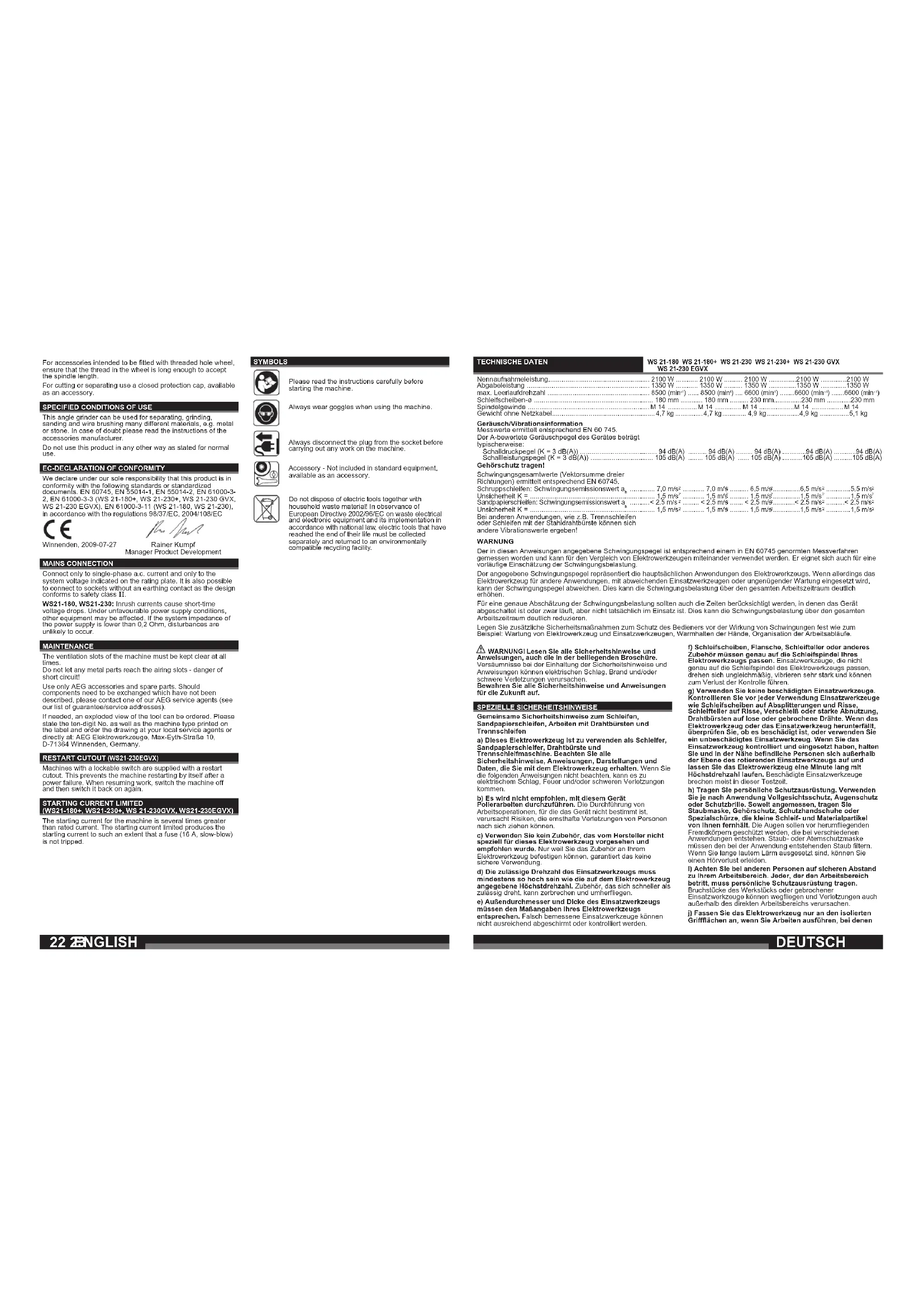

22 ENGLISH

DEUTSCH

das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leilung selzt auch Metallteile des

Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kon trolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatz werkzeug geraten.

I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Still stand gekommen ist. Das sich drehende Einsatz werkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elek trowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatz werkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine slarke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifschae, Schlieffelier, Drahl bürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rollenderen Einsatz werkzeugs. Dadurch wird ein unkontrolliertes Elek trowerzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleu nigt. Wenn Z. B. eine Schleifschae im Werkstück nakt oder Blockiert, kann er nicht aus dem Kreditgeschäfte, die in das Werkstück eintaucht, verfangen und dadurch die Schleifschae abschrechen oder einen Rückschlag verursachen. Die Schleifschae bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schillefscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder feihlerhaften Gebrauchs des Elektrowerkezugs. Er kann durch geeignete Geschäftsmathungen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie Immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerk zeug kann sich beim Rückschlag über Ihre Hand bewegen.

c) Melden Sie mit Ihrem Körper den Bereich, In den das Elektrowerkzeug bei einem Rück schlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richlung entgegengesetzt zur Bewegung der Schleifschelbe an der Blockier stelle.

d) Arbeiten Sie besonders vorsichtig Im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rück schlag.

e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen

Rückschlag oder den Verlust der Kon trolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsi cher.

b) Verwenden Sie immer die Schutzhaube, die für die verwendete Art von Schleifkörper vor gesehen ist. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so einge stellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schutzhaube, die sich eine

Schleifkörpers zeigt offen zur Bedienperson. Die Schulzhaube soll die Bedienperson vor Bruchslücken und zufälligem Kontakt mit dem Schleifkörper schützen.

c) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialab trag mit der Kante der Scheibe bestimmt. Seitliche Kraftelnwirkung auf diese Schleifkörper kann sie zerbrechen.

d) Verwenden Sie immer unbeschädigte Spann flansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeig nete Flansche stützen die

Schleifscheibe und verfringern zu die Gehann eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterschei den.

e) Verwenden Sie keine abgenutzten Schleif schelben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elek trowerkzeugen ausgelegt und können brechen.

Weltere besondere Sicherheitshin weise zum Trennschleifen

a) Vermelden Sie ein Blockieren der Trenn schelbe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Bean spruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rück schlags oder Schielfkörperbruchs.

b) Melden Sie den Bereich vor und hinter der rotlerenden Trennschelbe. Wenn Sie die Trenn scheibe im Werkstück von sich webgewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zuze schleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhlg, bis die Schelbe zum Stillstand gekommen Ist. Versuchen Sie nie, die noch laufende Trenn schelbe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht wie der ein, solange es sich im Werkstück befin det. Lassen Sie die Trennschelbe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Schelbe verhaken, aus dem Werkstück spring gen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermin dem. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.

f) Seien Sie besonders vorsichtig bei „Taschen schnitten“ In bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Besondere Sicherheitshinweise zum Sandpapierschleifen a) Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Her stellerangaben zur Schleifblattgröße. Schleif blätter, die über den Schleitsteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreiben der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten

a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Draht stücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.

b) Wird eine Schutzhaube empfohlen, verhln dem Sie, dass sich Schutzhaube und Draht bürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Sleckdosen in Außenbereichen müssen mit Fehlersstrom-Schutzschaltern (Fi, RCD, PRCD) ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes. Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

Maschine nur ausgeschaltet an die Steckdose anschließen. Nicht in den Gefahrenbereich der laufenden Maschine greifen. Stets den Zusatzhandgrift verwenden.

Gerät sofort ausschallen, wenn beträchtliche Schwingungen auftreten oder andere Mängel festgestellt werden. Überprüfen Sie die Maschine, um die Ursache festzustellen. Schleifsscheiben stets gemäß den Angaben des Herstellers verwenden und aufbewahren.

Belm Schleifen von Metallen entsteht Funkenflug. Darauf achlen, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden. Keine Staubabsaugung verwenden.

Gerät immer so halten, dass Funken oder Schleiftstaub vom Körper wegfliegen.

Zum Trennen von Stein ist der Führungsschlitten Vorschrift. Die Flanschmutter muss vor Inbetriebnahme der Maschine angezogen sein.

Das zu bearbeitende Werkstück muss festgespannt werden, sofern es nicht durch sein Eigengewicht hält. Niemals Werkstück mit der Hand gegen die Schelbe führen.

Bei extremen Einsatzbedingungen (z. B. beim Glattschleifen von Metallen mit dem Stützeller und Vulkanfieber-Schleifscleihen) kann sich eine starke Verschmutzung im Inneren des Winkelschleifers aufbauen. Bei solchen Einsatzbedingungen ist aus Sicherheitsgründen eine gründliche Reinigung im Inneren von Metallablagerungen und zwingend das Vorschalten eines Fehlerstrom- (F1). Schulzschalters erforderlich. Nach Ansprechen des Fl-Schutzschalters muss die Maschine zur Reparatur eingesandt

Vergewissern Sie sich bei Schleifwerkzeugen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spindellänge aufzunehmen.

Für Trennarbeiten geschlossenen Schutzhaube aus dem Zubehörprogramm verwenden.

BESTIMMUNGSGEMÄße VERWENDUNG

Der Winkelschleifer ist einsetzbar zum Trennen und Schruppschleifen von vielen Materialien, wie z. B. Metall oder Stein, sowie zum Schleifen mit Kunststoffschleifteller und zum Arbeiten mit der Stahldrahlbürste. Beachten Sie im Zweifelsfall die Hinweise der Zubehörhersteller.

Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normaliven Dokumenten übereinstimmt. EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 (WS 21-160+, WS 21-230+, WS 21-230-GVX, WS 21-230 EGVX), EN 61000-3-11 (WS 21-180, WS 21-230), gemäß den Bestimmungen der Richtlinien 98/37/EG, 2004/108/EG.

Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluss ist auch an Steckdosen ohne Schutzkontakt möglich, da ein Aufbau der Schutzklasse II vorliegt. WS21-180, WS21-230: Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,2 Ohm sind keine Störungen zu erwarten.

WARTUNG

Stets die Lüftungsschätze der Maschine sauber halten. Wagen Kunzschlussgefahr dürfen Metalleille nicht in die Lüftungsschätze gelangen. Nur AEG Zubehör und Ersatzleiche verwenden. Bauteile, deren Ausdauich nicht beschrieben wurde, bei einer AEG Kundenstendente auswerten können (Broschüre Garantie/Kundenstendente nach Leachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehinstelligen Nummer Leistungen und bei ihrer Kundendienstelle oder direkt bei AEG Elektronwerkzeuge, Max-Eyth-Straße 10. D-71364 Winnenden, Germany angefordert werden.

Maschinen mit arrelierbarem Schalter sind mit einem Wiederanlaufschutz ausgerüstet. Dieser verhindert ein Wideranlaufen der Maschine nach einem Stromausfall. Bei erneuter Arbeitsaufnahme Maschine ausschalten und wieder einschalten.

ANLAUFSTROMBEGRENZUNG

Der Einschaltstrom der Maschine beträgt ein Mehrfaches des Nennstromes. Durch die Anlaufstrombegrenzung wird der Einschaltstrom so weit reduziert, dass eine Sicherung (16 A träge) nicht anspricht.

SYMBOLE

Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

Beim Arbeiten mit der Maschine stets Schutzbrille tragen.

Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.

Zubehör - Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen

CARACTÉRISTIQUES TECHNIQUES
WS 21-180 WS 21-180+ WS 21-230 WS 21-230+ WS 21-230 GVX WS 21-230 EGVX
