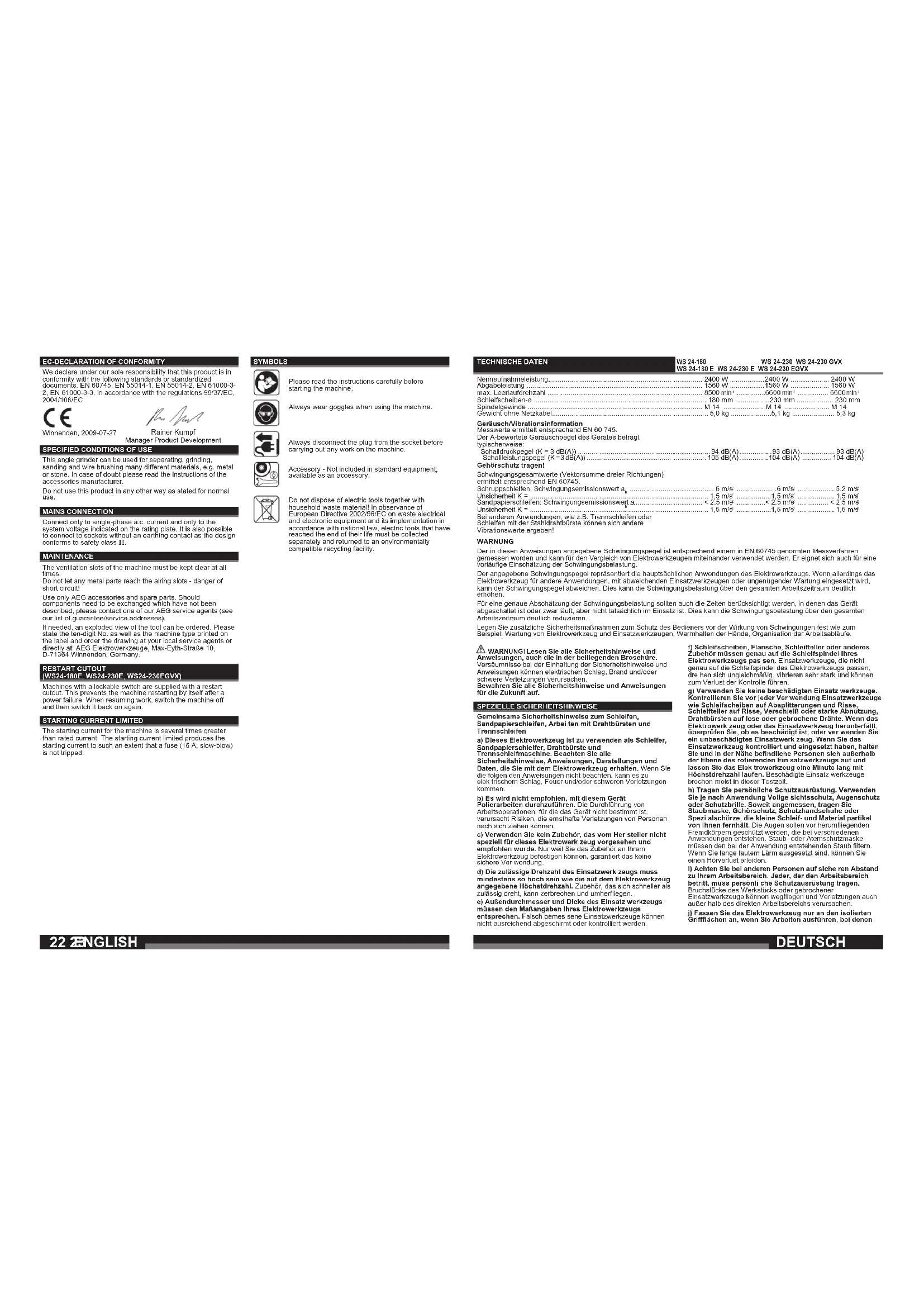

BEDIENUNGSANLEITUNG WS 24180 E AEG

Originalbetriebsanleitung

Notice originale

Schalter ist arretierbar

Schalter ist nicht arretierbar

Nennaufnahmieleistung	2400 W	2400 W	2400 W
Abgabeleistung	1560 W	1560 W	1560 W
max. Leerlaufdrehzahl	6500 min*	6600 min*	6600 min*
Schleifischeiben-ß	180 mm	230 mm	230 mm
Spindelgewinde	M 14	M 14	M 14
Gewicht ohne Netzkabel	5,0 kg	5,1 kg	5,3 kg

Geräusch/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60 745.

Der A-bewertete Geräuschpegel des Gerätes beträgt

typischerweise:

Schalldruckpegel (K = 3 dB(A))	94 dB(A)	93 dB(A)	93 dB(A)
Schalleistungspegel (K=3dB(A))	105 dB(A)	104 dB(A)	104 dB(A)

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)

ermittelt entsprechend EN 60745.

Schruppschleifen: Schwingungsemissionswert a	6 m/s	6 m/s	5,2 m/s
Unsicherheit K =	1,5 m/s	1,5 m/s	1,5 m/s
Sandpapierschleifen: Schwingungsemissionswert a	< 2,5 m/s	< 2,5 m/s	< 2,5 m/s
Unsicherheit K =	1,5 m/s	1,5 m/s	1,5 m/s

Bei anderen Anwendungen, wie z.B. Trennschleifen oder

Schleifen mit der Stahldrahtbürste können sich andere

Vibrationswerte ergeben!

WARNUNG

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 50745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine verlauftige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Warlung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Lagen Sie zusätzliche Sicherheitsmaßnahmen zum Schulz des Bedieners vor der Wirkung von Schwingungen fest wie zum

Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände. Organisation der Arbeitsabläufe.

⚠️ WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen, auch die in der beiliegenden Broschüre. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SPEZIELLE SICHERHEITSHINWEISE

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpaplerschleifen, Arbel ten mit Drahtbürsten und Trennschleifen

a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste und Treppschleifmaschine, Beachten Sie alle

Sicherheitshimweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Elektrowerkzeug erhalten. Wenn Sie die folgen den Anweisungen nicht beachten, kann es zu elek trischem Schlag, Feuer und/oder schweren Verletzungen kommen.

b) Es wird nicht empfohlen, mit diesem Gerät

Polierarbeiten durchzuführen. Die Durchführung von Arbeitsoperationen, für die das Gerät nicht bestimmt ist, verursacht Risiken, die ernsthafte Verleizungen von Personen nach sich ziehen können.

c) Verwenden Sie kein Zubehör, das vom Her steller nicht speziell für dieses Elektrowerk zeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Einsatzwerk zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

e) Außendurchmesser und Dicke des Einsatz werkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bernes seine Einsatzwerkzeuge können nicht ausreichend abgeschimmt oder kontrolliert werden.

I) Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkeugs pas sen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, dre hen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Einsatz werkzeuge, Kontrollieren Sie vor jeder Ver wendung Einsatzwerkzeuge wie Schleifschelben auf Absplitterungen und Risse, Schleifteiler auf Risse, Verschleiß oder starke Abnutzung, Drahtsürsten auf lose oder gebrochene Dröhte. Wenn das Erbene des Einstanzwerkzeugen, die Verwenden Wertabtellt überprüften Sie, ob es beschädigt ist, oder ver wenden Sie ein unbeschädigtes Einsatzwerkzeug zuern. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Ein satzerwezugs auf und nicht werden das Einsatzwerkzeug eine Minute lang mit Höchstredrehzahl außen nach dem eigendige Einsatz werkzeuge brechen maist in dieser TestZeil

h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollge sichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuie oder Spezi alschürze, die kleine Schleif- und Material partikel von Ihnen fernhält. Die Augen sollen vor herumfilgenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemischutzmaske müssen den bei der Anwendung entstehenden Staub film. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf siche ren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönlich die Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außer halb des direkten Arbeitsbereichs verursachen.

J) Fassen Sie das Elektrowerkzeug nur an den Isollerten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen

22 ENGLISH

DEUTSCH

das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung selzt auch Metallteile des

Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kon trolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatz werkzeug geraten.

I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Still stand gekommen Ist. Das sich drehende Einsatz werkzeug kann in Kontakt mit der Ablagefläche geraten. wodurch Sie die Kontrolle über das Elek trowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatz werkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine slarke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schliefscheibe, Schlieffelier, Drahl bürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rollenderen Einsatz werkzeugs. Dadurch wird ein unkontrolliertes Elek trowerzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleu nigt. Wenn Z. B. eine Schliefscheibe im Werkstück nakt oder Blockiert, kann erfasstet sich nicht mehr, die in das Werkstück eintaucht, verfangen und dadurch die Schliefscheibe ausbrechen oder einen Rückschlag verursachen. Die Schliefscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe in der Blockierstelle. Hierbei können Schliefscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder feihlerhaften Gebrauchs des Elektrowerkezugs. Er kann durch geeignete Geschäftsmann, wenn, sie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie Immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerk zeug kann sich beim Rückschlag über Ihre Hand bewegen.

c) Melden Sie mit Ihrem Körper den Bereich, In den das Elektrowerkzeug bei einem Rück schlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richlung entgegengesetzt zur Bewegung der Schleifschelbe an der Blockier stelle.

d) Arbeiten Sie besonders vorsichtig Im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rück schlag.

e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen

Rückschlag oder den Verlust der Kon trolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube, Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsi cher.

b) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so einge stellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleiftkörpers zeigt offen zur Bedlenper son. Die Schulzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.

c) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seltenfläche einer Trennscheibe. Trennscheiben sind zum Materialab trag mit der Kante der Scheibe bestimmt. Seitliche Kraftieinwirkung auf diese Schleifkörper kann sie zerbrechen.

d) Verwenden Sie immer unbeschädigte Spann flansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeig nete Flansche stützen die Schleifscheibe und vor ringem so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten Schleif schelben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elek trowerkzeugen ausgelegt und können brechen.

Weltere besondere Sicherheitshin weise zum Trennschleifen

a) Vermelden Sie ein Blockieren der Trenn schelbe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Bean spruchung und die Anfälligkeit zum Verkanlen oder Blockieren und damit die Möglichkeit eines Rück schlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der rotierenden Trennschelbe. Wenn Sie die Trenn scheibe im Werkstück von sich wegbewagen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Schelbe direkt auf Sie zuze schlaudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trenn schlebe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklommen.

d) Schalten Sie das Elektrowerkzeug nicht wie der ein, solange es sich im Werkstück befin det. Lassen Sie die Trennschelbe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderentalls kann die Schelbe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennschelbe zu vermin dem. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seilen abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.

f) Seien Sie besonders vorsichtig bei „Taschen schnitten“ In bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Besondere Sicherheitshinweise zum Sandpapierschleifen a) Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Her stellerangaben zur Schleifblattgröße. Schleif blätter, die über den Schleitsteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreiben der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten

a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Draht stücks können sehr leicht durch dünne Kleidung und/oder die Haut dringen.

b) Wird eine Schutzhaube empfohlen, verhln dem Sie, dass sich Schutzhaube und Draht bürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Steckdosen in Außenbereichen müssen mit Fehlersstrom-Schutzschaltern (FI, RCD, PRCD) ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes. Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

Maschine nur ausgeschaltet an die Steckdose anschließen. Nicht in den Gefahrenbereich der laufenden Maschine greifen. Stets den Zusatzhandgrift verwenden.

Gerät sofort ausschallen, wenn beträchtliche Schwingungen auftreten oder andere Mängel festgestellt werden. Überprüfen Sie die Maschine, um die Ursache festzustellen. Schleifschelben stets gemäß den Angaben des Herstellers verwenden und aufbewahren.

Beim Schleifen von Metallen entsteht Funkenflug. Darauf achlen, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden. Keine Staubabsaugung verwenden.

Gerät immer so halten, dass Funken oder Schleifstaub vom Körper wegfliegen.

Zum Trennen von Stein ist der Führungsschlitten Vorschrift. Die Flanschmutter muss vor Inbetriebnahme der Maschine angezogen sein.

Das zu bearbeitende Werkstück muss festgespannt werden, sofern es nicht durch sein Eigengewicht hält. Niemals Werkstück mit der Hand gegen die Schelbe führen.

Bei extremen Einsatzbedingungen (z. B. beim Glattschleifen von Metallen mit dem Stützteiler und Vulkanfieber-Schleifschleiben) kann sich eine starke Verschmutzung im Inneren des Winkelschleifers aufbauen. Bei solchen Einsatzbedingungen ist aus Sicherheitsgründen eine gründliche Reinigung im Inneren von Metallablagerungen und zwingend das Vorschalten eines Fenierstrom- (Fl.) Schulzschalters erforderlich. Nach Ansprechen des Fl.-Schutzschalters muss die Maschine zur Reparatur eingesandt

Vergewissem Sie sich bei Schleitwerkzeugen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spindellänge aufzunehmen.

Für Trennarbeiten geschlossenen Schutzhaube aus dem Zubehörprogramm verwenden.

CE-KONFORMITATSERKLARUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normaliven Dokumenten übereinstimmt. EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der Richtlinen 98/37/EG, 2004/108/EG.

BESTIMMUNGSGEMÄße VERWENDUNG

Der Winkelschleifer ist einsetzbar zum Trennen und Schruppschleifen von vielen Materialien, wie z. B. Melall oder Stein, sowie zum Schleifen mit Kunststoffschleifelter und zum Arbeiten mit der Stahldrahbürste. Beachten Sie im Zweifelsfall die Hinweise der Zubehörhersteller.

Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.

NETZANSCHLUSS

Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluss ist auch an Sleckdosen ohne Schutzkontakt möglich, da ein Aufbau der Schutzklasse II vorliegt.

WARTUNG

Stiels die Lüftungsschilze der Maschine saubar halten. Wegen Kurzschlussgefahr dürfen Metallteile nicht in die Lüftungsschilze gelangen. Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Auslausch nicht beschrieben wurde, bei einer AEG Kundendienstleite auswuchseln lassen (Broschüre Garantie/Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehinstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienstleite oder direkt bei AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany angefordert werden.

Maschinen mit arrelierbarem Schalter sind mit einem Wiederanlaufschutz ausgerüstet. Dieser verhindert ein Wideranlaufen der Maschine nach einem Stromausfall. Bei erneuler Arbeitsaufnahme Maschine ausschalten und wieder einschalten.

ANLAUFSTROMBEGRENZUNG

Der Einschaltstrom der Maschine beträgt ein Mehrfaches des Nennstromes. Durch die Anlaufstrombegrenzung wird der Einschaltstrom so weit reduziert, dass eine Sicherung (16 A träge) nicht anspricht.

SYMBOLE

Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

Beim Arbeiten mit der Maschine stets Schutzbrille tragen.

Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.

Zubehör - Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

CARACTÉRISTIQUES TECHNIQUES
WS 24-180 WS 24-230 WS 24-230 GVX WS 24-180 E WS 24-230 E WS 24-230 EGVX

beregnet iht. EN 60745.

Skære- og skrubslibning: Svingningsemissionstal a,	6 m/s	6 m/s	5,2 m/s
Usikkerhed K =	1,5 m/s2	1,5 m/s2	1,5 m/s2
Sibning med talerienslibesives af kurstslot: Svingningsemissionstala	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2
Usikkerhed K =	1,5 m/s2	1,5 m/s2	1,5 m/s2

Switch can be locked Schalter ist arretlerbar

Schalter ist nicht arretierbar
