BEDIENUNGSANLEITUNG CVR 60 N CANDY
INSTALLATIONSANLEITUNG

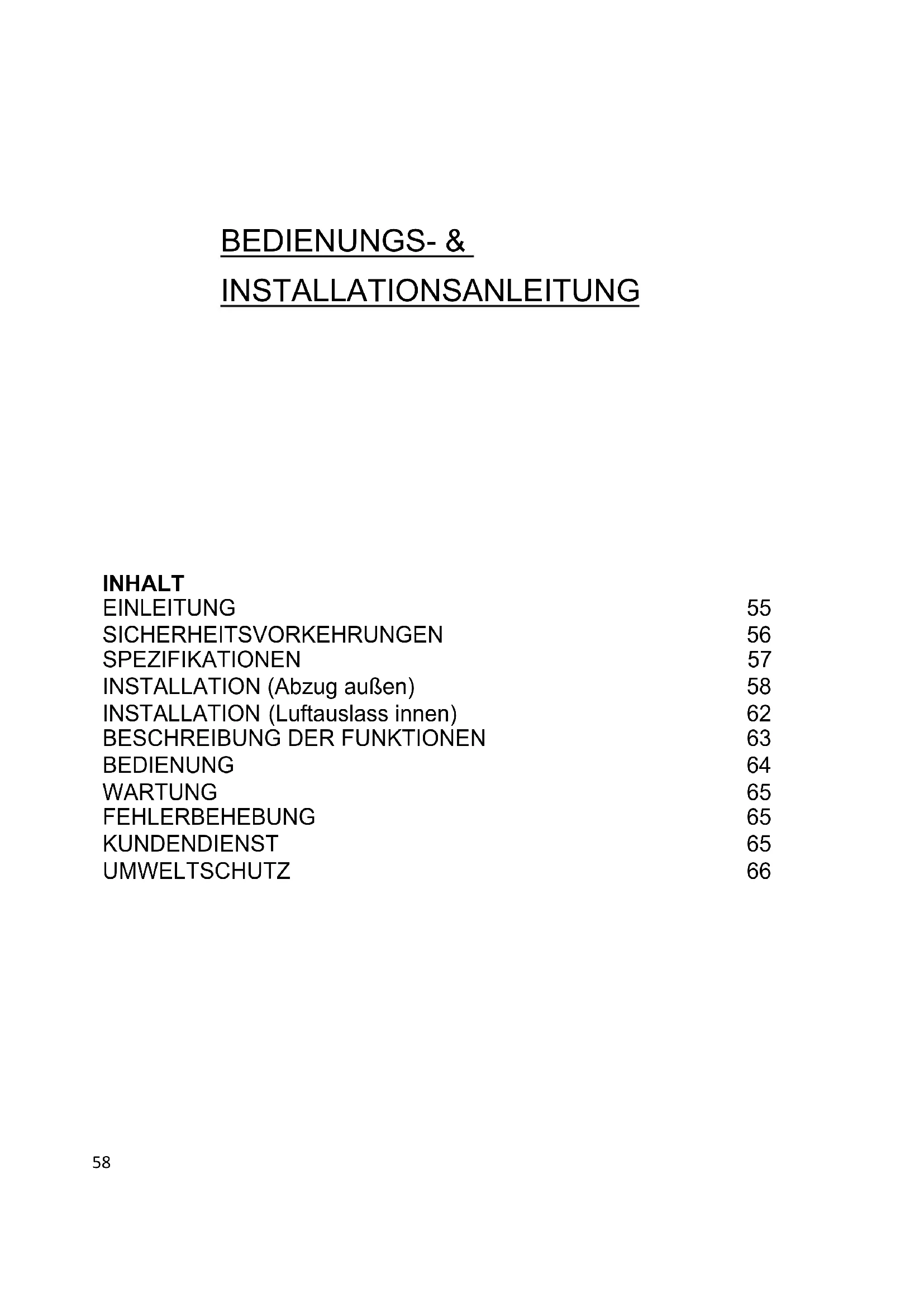

INHALT
EINLEITUNG 55
SICHERHEITSVORKEHRUNGEN 56
SPEZIFIKATIONEN 57
INSTALLATION (Abzug auBen) 58
INSTALLATION (Luftauslassinnen) 62
BESCHREIBUNG DER FUNKTIONEN 63
BEDIENUNG 64
WARTUNG 65
FEHLERBEHEBUNG 65
KUNDENDIENST 65
UMWELTSCHUTZ 66
Einleitung
Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube entschieden haben
These Bedienungsanleitung soll Ihnen alle erforderlichen
Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der Wartung des Gerätes bieten.
Um das Gerät richtig und sicher zu betreiben,lesen Sieitte diese
Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.
Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.
Sie ist mit einem starken Elektromotor, einem geräuscharmen
Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten ausgestattet.
CE
Durch die Platzierung auf dieser Produktkennzeichnung, erklären wir in alleiniger Verantwortung, die Einhaltung aller europäischen Sicherheit, Gesundheit und Umwelt in den Rechtsvorschriften festgelegten Anforderungen für these Produkt.
Sicherheitsvorkehrung
Lassen Sie keine Kinder das Gerät bedieren.
Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie dart nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.
Die Dunstabzugshaube und die Filter sollen den regelmäßig gereinigt werden.
Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten sie das Gerät von brennbaren Materialien fern.
Das Brennen vom Gasherd ist strengstens verboten.
Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden.
Der Raum sollte ausreichend beluftet sein wenn die
Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.
Die Luftarf nicht in einem Kamin,der zum Absaugen von Rauch verwendet wird entladen werden.
Die Regularien über die Entlastung der Luft mussen erfüllt sein.
Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine angemessene Aufsicht oder ausfuhrliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten.
□ Kinder sollen beaufsichtigt warden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Nicht unter der Dunstabzugshaube flambieren.
Die Dunstabzugshaubearfichtüber einenHerdmit mehrals4 Kochplatteninstalliertwerden.
Stromschlaggefahr
Schließen Sie diesen Gerät nur an eine ordnungsgemäß geerdete Steckdose. Im Zweifelfall konsultieren Sie das entsprechende Fachpersonal.
Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischen Schlag führen.
Lieferumfang Zubehörliste
| Spezifikation | Abbildung | M |
| Gehäuse 1 | ||
| Aeußerer Kaminschacht | 1 | |
| Unterer Kaminschacht | 1 | |
| Untere Kaminschacht Halterung 1 | ||
| Aeußere Kaminschacht Halterung | 1 | |
| Wandhalterung 1 | ||
| φ8 Dübel φ8×φ6 weiss | 9 | |
| Schrauben ST4.0×30 | 9 | |
| φ7.2 Schrauben ST4.0×8 | 2 |

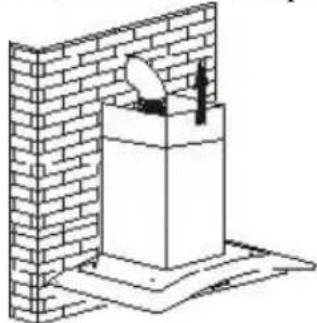

Wenn Sie einen Abzug nach draußen haben, dann konnen Sie ihre Dunstabzugshaube wie im Bild unter durch einen Abluftkanal anschließen (Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser von 150 mm).
- Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdoseziehen.
- Die Dunstabzugshaube sollen in einem Abstand von 65 - 75 cm über der Arbeitsplatte angebracht werden.

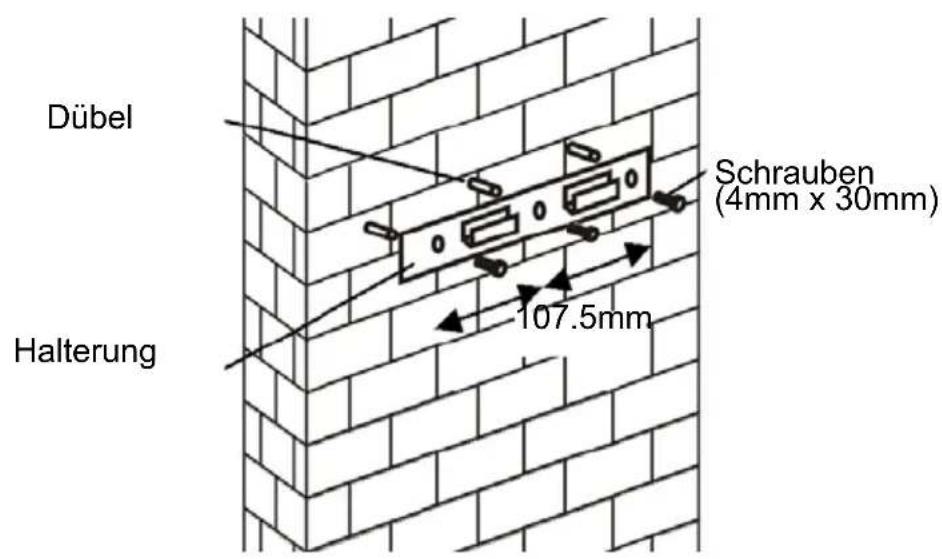

- Bohren Sie 3 × 8 mm Löcher, um die Halterung zu fixieren. Schrauben undziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

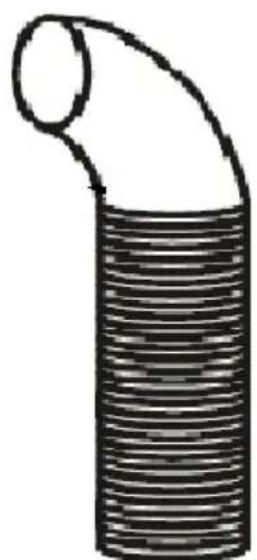

- Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unter angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.
Abluftschlauch
Dunstabzugshaube
6.
i. Das Glass in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.
ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest damit das Glass nicht beschädigt wird.

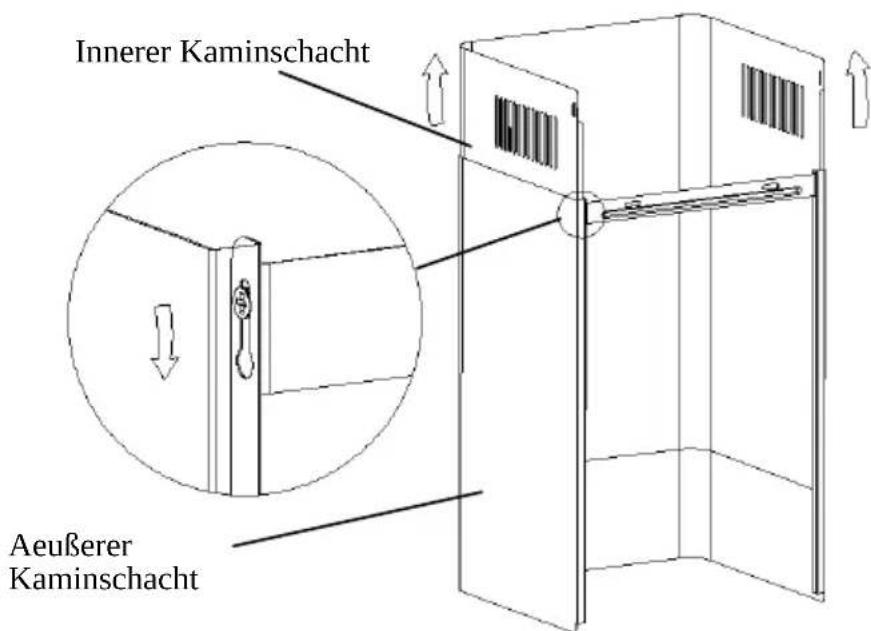

i. Verschieben Sie den inneren Kaminschacht über den äußerten Kaminschacht. Ziehen Sie den inneren Kaminschacht komplettraus. Stellen Sie den Kamin in die entsprechende Höhe ein.
ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, dann hangen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.
8.

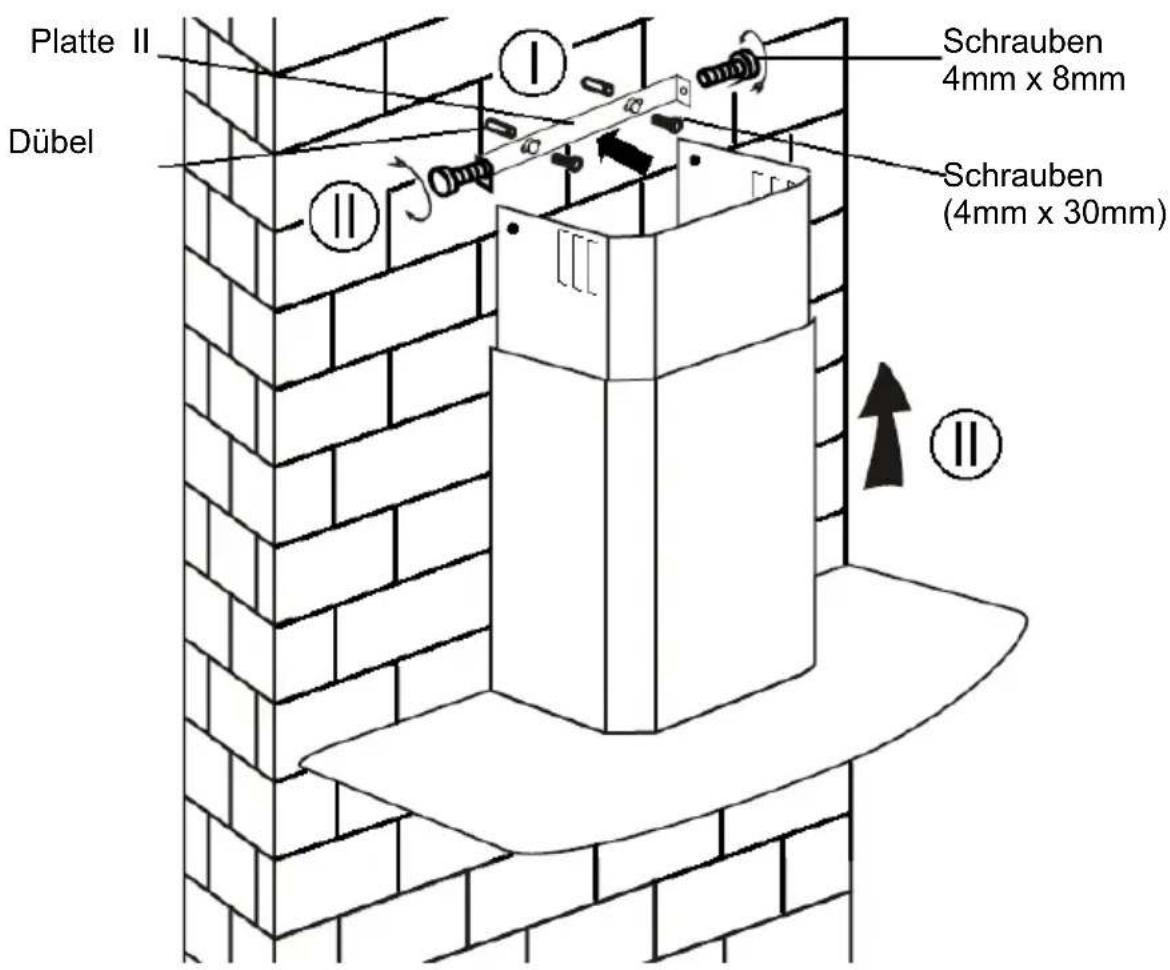

i. Bohren Sie 2 × 8 mm Löcher zur Befestigung der Platte II. Schrauben undziehen Sie die Platte II auf die Wand mit 2 Schrauben.
ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie es mit 2 Schrauben.
Installation (Luftauslass Innen)
Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorgen Abschnitt.
Aktivkohlefilter konnen eingesetzt werden um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollen den Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung undziehen ihn nach unten.
Legen Sie den Aktivkohlefilter in das Gerät und drehen Sieihn im Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite.
HINWEIS:
o Vergewissern Sie sich, dass der Filter safer verriegelt ist. Sollte er losgelost sein und nicht verriegelt kann es gefährlich werden.
o Wenn der Aktivkohlefilter eingesetzt wird dann wird die Saugleistung gesenkt.

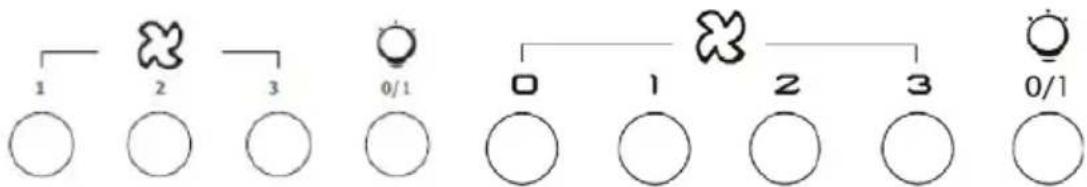

Beschreibung der Funktionen
BEDIENUNG
Taste geringste Stufe 13
Es wird für die Luftung in der Kuche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht.
Taste mittlere Stufe 23
Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang.
Taste hochste Stufe 33
Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für hochste effektive Belüfung
Taste Beleuchtung
HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der hochsten Drehzahl.
Ein/Aus-Taste
EsistzumEin-/Ausschalten derLüfterverwendet.
+ Speed-Plus-Taste
Für die Geschwindigkeit des Lüfters zunehmenden
Geschwindigkeitsabnahme Taste
Für die Drehzahl des Geblases abnimmt.
Licht-Taste
Digitaler Bildschirm
Lüfterdrehzahl -Anzeige: "1" für Low Speed, "2" für mittlere Geschwindigkeit, "3" für High-Speed.
Schnelle Zeit: Drücken Sie + & - 1 Sekunde halten, werden Digitalanzeige blinkt und in 5 Minuten Countdown, nach 5 Minuten Motor & Licht schaltet sich automatisch und Summerton für 1 Sekunde.
Wartung
Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.
I. Regelmäßige Reinigung
Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.
II. Monatliche Reinigung des Fettfilters
NOTWENDIG: Reinigen Sie den Filter jeder Monat, so wird das Risiko einer Brandgebung verhindert.
Der Filter sammelt Fett, Rauch und Staub......so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.
III. Jährliche Reinigung des Aktivkohlefilters
Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Diese Filter nimmt Gerüche auf und muss mindestensomal pro Jahr ausgetauscht werden.
IV. Wechseln einer Gluhbirne
Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss.
Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W)
Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der
gleichen Weise wie die Originalen. Dann schreiben Sie die Lichtverdraughtung wieder an.
Setzen Sie das Glass auf die Haube undziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden.
FEHLERBEHEBUNG
| Fehler Ursache | Lösun | g |
| Licht an aber Ventilator Funktioniert nicht | Der Lüfterflügel klemmt | Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal reparieren. |
| Der Motor ist beschädigt | ||
| Sowohl Licht und Lüfter Funktionieren nicht | Halogen Glühbirne brennt | Ersetzen Sie die Glühbirne mit den wichtigen Anschlußwerten. |
| Netzkabel locker Schreiben Sie es an die Stromversorgung wieder an. | ||
| Starke Vibration des Gerätes | Der Lüfterflügel ist beschädigt. | Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal |
| Der Lüftermotor ist nicht fest fixiert. | Schalten Sie das Gerät aus und halten Sie es durch qualifiziertes Fachpersonal | |
| Das Gerät ist nicht richtig an der Halterung befestigt | Nehmen Sie das Gerät ab und prüfen Sie ob es in der wichtigen Position befestigt ist | |
| Saugleistung nicht gut | Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte | Stellen Sie den Abstand auf 65-75 cm |
KUNDENDIENST
Wenn Sie den Fehler nicht selbst feststellen bzw. beheben konnen: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.
SERIENNUMBER. Wo finde ich diese?
Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer konnen Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.
UMWELTSCHUTZ
Elektrorschrott sollte nicht mit dem Hausmüll entsorgt werden.itte recycleln soweit es möglich ist. Erkundigen Sie sich bei ihrer Gemeinde oder ihrem Handler im Bezug auf die Wiederverwertung.
Dieses Gerät ist gemäß EU Directive 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung theses Produkttes helfen Sie potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Verschwendungshandhabung von thisem Produkt verursacht werden konnte. Das Symbol auf dem Produkt zeigt an, dass theses Produkt nicht in den Haushaltsmull gehört. Es soll zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung von thisem Produkt, kontaktieren Sieitte ihre örtliche Stadtverwaltung, ihre Müllabfuhr oder ihren Verkäufer.
