BEDIENUNGSANLEITUNG Viola 3 TECHNISAT

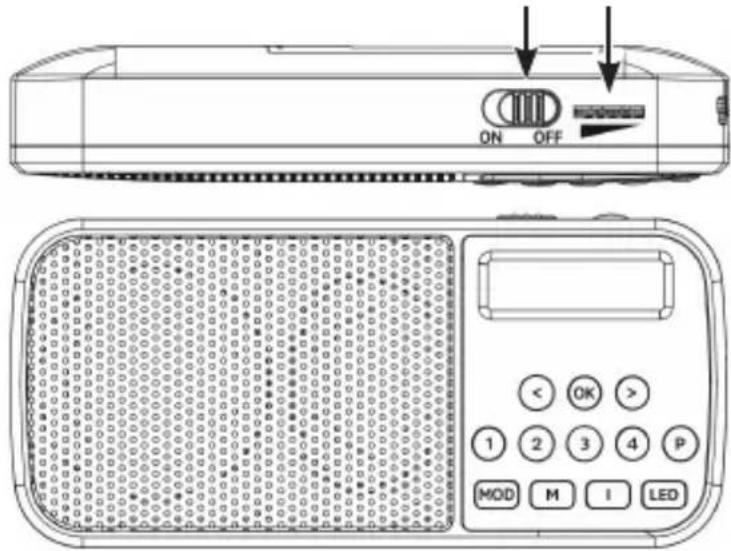

Ein-/Ausschalter Lautstärkeregler

1.1 Tastenbeschreibung

< / > Auswahl links/rechts, Senderliste.

OK Auswahl bestätigen.

1...4 Direktwahltasten Favoritenspeicher.

P Favoritenspeicher (1...20).

MOD Quellenumschaltung DAB+, FM, USB, AUX.

M Hauptmenu.

Displayanzeigen umschalten.

LED Aktiviert die damit. LED (Taschenlampe). Des Weitern zeigt die LED den Ladezustand des Akkus an:

Blau = Akku wird geladen,

Grün = Akku geladen,

Rot = Akku schwach.

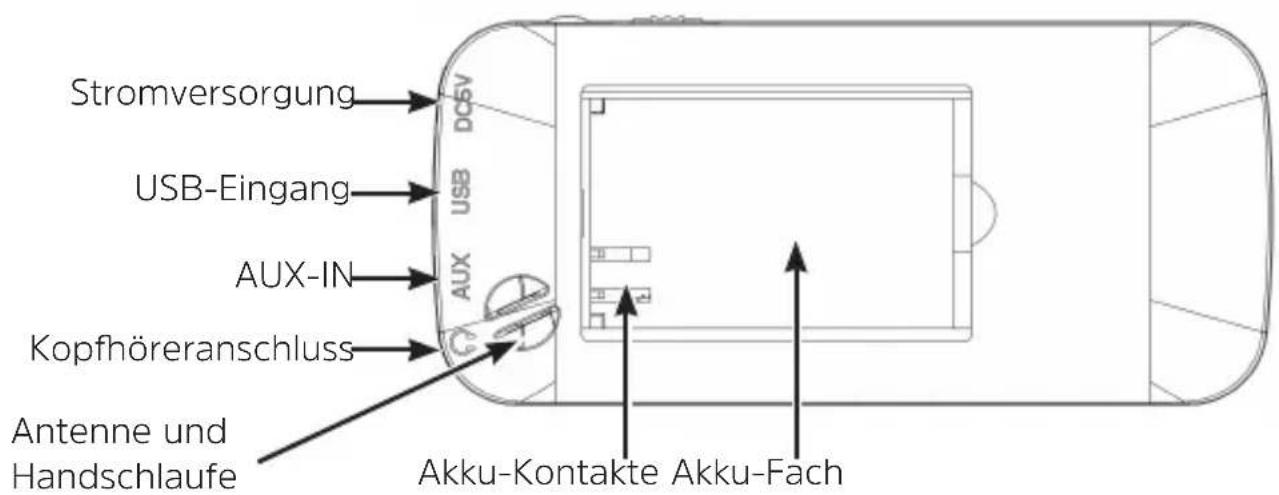

1.2 Rückseite

2 Inhaltsverzeichnis

1 Abbildungen 4
1.1 Tastenbeschreibung 5
1.2 Rucksite 6
2 Inhaltsverzeichnis 7
3 Beschreibung des Digitalradio 12
3.1 Der Lieferumfang 12
3.2 Die besonderen Eigenschaften des Digitalradio 13
3.3 Digitalradio zum Betrieb vorbereiten 14
3.3.1 Akku einlagen 14
3.3.2 Mit Strom versorgen/Akku aufladen 15

3.3.3 Kopfhorer benutzen 17
3.4 Allgemeine Geräte-Funktionen 18
3.4.1 Gerat einschalten 18
3.4.2 Gerat ausschalten 19
3.4.3 Quelle wahlen 19
3.4.4 Lautstärke einstellen 19
3.4.5 Display 20

4 Menübedienung 20

5 Die DAB+ (Digital Radio)-Funktion 22

5.1 Wasist DAB+? 22
5.1.1 Datenkomprimierung 23

5.1.2 Audio Stream 24
5.2 DAB+ (Digital Radio) Empfang 25
5.2.1 Vollständigen Suchlauf durchführten 25
5.2.2 Sender wahlen 27
5.2.3 DAB+ -Sender auf einem Speicherplatz ablegen 27
5.2.4 DAB+ -Sender von einem Speicherplatz abrufen 28
5.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung....29
5.2.6 Manuelle Suche 29

6 FM (UKW)-Betrieb 30

6.1 UKW-Radiobetrieb einschalten 30
6.2 FM (UKW)-Empfang mit RDS-Informationen 31
6.3 Automatische Sendersuche 32

6.4 Manuelle Sendersuche 33
6.5 UKW-Sender auf einem Speicherplatz ablegen 33
6.6 Automatische Senderspeicherung 34
6.7 UKW-Sender von einem Speicherplatz abrufen 35
6.8 Überschreiben/Löschen einer Programmplatz-Speicherung....36

7 USB-Wiedergabe 36
8 AUX-Eingang 38
9 Systemeinstellungen 39
9.1 Sprache wahlen 39
9.2 Werkseinstellung 39
9.3 SW-Version 41
10

10 Reinigen 42

11 Rechtliche Hinweise 44

11.1 Die Zielgruppe dieser Bedienungsanleitung 44
11.1.1 Bestimmungsgemäßer Gebrauch 44
11.2 Wichtige Hinweise 44
11.2.1 Sicherheit 45
11.2.2 Entsorgung 51
11.2.3 Rechtliche Hinweise 56
11.2.4 Servicehinweise 57

12 Technische Daten / Herstellerhinweise 59

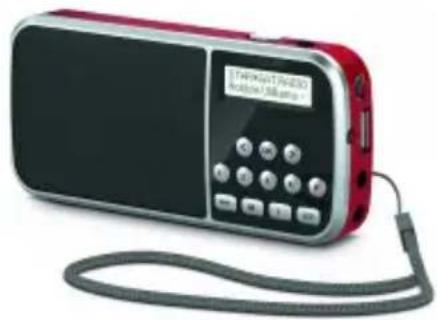

3 Beschreibung des Digitalradio

3.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x Digitalradio
1x Akku
1x USB-Ladekabel
1x Bedienungsanleitung

3.2 Die besonderen Eigenschaften des Digitalradio

Das Digitalradio besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
• Das Radio empfängt auf den Frenzenken UKW 87,5-108 MHz (analog) und DAB+ 174,9-239,2 MHz (digital).
• 4 Direktwahltasten.
• Wiederaufladbarer Akku.
• Antenne in Handschlaufe integriert (bitte Handschlaufe nicht entfernen oder abtrennen).

3.3 Digitalradio zum BetriebVBorbereiten

3.3.1 Akku einlagen

Öffnen Sie das Akkufach auf der Geräterückseite, indem Sie den Akkufachdeckel mit Hilfe der Lasche anheiten. Nehmen Sie den Deckel anschließend ab.
Setzen Sie den Akku des unter Beachtung der Ausrichtung der Goldkontakte zueinander, ein. Schieben Sieihn hierzu unter die Kunststoffführung innerhalb des Akkufaches.

Der Akku kann auch einzel im Handel erworben werden.

Setzen Sie den Akkufachdeckel anschließend wieder auf das Akkufach und schließen Sieihn, bis er hörbar einrastet.

Der Akku wird geladen, sobald das Gerät mit dem Stromnetz verbunden ist. Benutzen Sie hierzu das mitgelieferte USB-Kabel.

Wechseln Sie einen schwächer werdenden Akku rechtzeitig aus bzw. laden Sieihn wieder auf.

3.3.2 Mit Strom versorgen/Akku aufladen

Verbinden Sie hierzu das mitgelieferte USB-Kabel mit einem Handelsüblichen 5V USB-Netzteil (nicht im Lieferumfang inbegriffen) und stecken Sie den Mini-USB-Stecker in die mit DC-IN beschriftete

Buchse an der Seite des Digitalradio. Verbinden Sie danach das Netzteil mit dem Stromnetz. DieSECTIONliche LED leuchtet blau, wenn der Akku geladen wird und im Display wird der Ladezustand angezeigt (nur im ausgeschalteten Zustand).

Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken. Eine USB-Buchse an einem PC kann auch als Stromversorgung dienen.

Nach dem das Digitalradio zum ersten Mal eingeschaltet wird, erscheint „Digitalradio" im Display. Anschließlich wird erstmalig ein Sendersuchlauf über DAB+ durchgeführt.

3.3.3 Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Geräteutstärke auf minimale Lautstärke.

Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Seite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Lautsprecher ist stumm geschalte.
Wenn Sie wieder über die Laufsprecher horen möchten, ziehen Sie

den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

3.4 Allgemeine Geräte-Funktionen

3.4.1 Gerätainschalten

Schieber den ON/OFF-Schalter auf die ON-Position.

Nach dem erstmaligen Einschalten führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Wahrend des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben.

3.4.2 Gerätausschalten

Schieber den ON/OFF-Schalter auf die OFF-Position.

Der Akku wird auch im ausgeschalteten Zustand aufgeladen.

3.4.3 Quelle wahlen

Mit der Taste MOD kann zwischen den Quellen DAB+ (Digital Radio), FM (UKW), AUX und USB (MP3 Wiedergabe), umgeschaltet werden.

3.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke mit dem Lautstärkedgehregler ein.

3.4.5 Display

Je nach gewähller Funktion oder Option, werden im Display verschiedene Informationen angezeigt. Mit Hilfe der Taste I können die verschiedenen Anzeigemodi durchgeschaltet werden.

4 Menübedienung

Über das Menu gelangen Sie zu allen Funktionen und Einstellungen des Digitalradio. Die Menu-Navigation erfolgt mit den Tasten M, <, > und OK. Das Menu ist aufgeilt in Untermenü und enthalt je nach Modusart (DAB+ oder FM) unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Offnen des Menü, einfach die Taste M kurz drücken. Um in Untermenü zu wechseln, drücken Sie zuerst die Tasten < oder >, um ein Untermenü

anzuzeigen und anschlieBend die Taste OK, um das Untermenü aufzurufen.

Menu schlieben: Taste M mehrmals drucken (je nachdem, in welchem Untermenü Sie sich befinden), bis das aktuelle Radioprogramm wieder angezeigt wird.

Einstellungen werden erst durch Drücken der Taste OK gespeichert. Wirdstattdessen die Taste M gedrückt, wird die Einstellungen nicht übernommen und gespeichert (die Taste M übernimmt hier die Funktion einer "Zurück"-Taste).

Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern].

Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt.

5 Die DAB+ (Digital Radio)- Funktion

5.1 Was ist DAB+?

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen horen konnen. Anders als bei herkämlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie mehreren

Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B. unter www.dabplus.de oder www.dabplus.ch.

5.1.1 Datenkomprimierung

Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgelfert erwerden. Dies wird erhöglich, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert

die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, konnen aus dem zu übertragenden Signal Herausgefiltert werden. Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

5.1.2 Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit{lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhoren. Digital Radio bringt Ihnen nicht nur Radio in excellenter Soundqualität, sondern zusätzliche Informationen. Diese

konnen sich auf das laufende Programm beziehen oder unabhängig davon sein (z. B. Nachrichten, Wetter, Verkehr, Tipps).

5.2 DAB+ (Digital Radio) Empfang

Drücken Sie die Taste MOD bis [DAB] im Display angezeigt wird.

Wird DAB+ zum ersten Mal gestartet, wird ein komplettter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird der erstige Sender in alphanumericer Reihenfolge wiederergegeben.

5.2.1 Vollständigen Suchlauf durchführten

Der automatische Suchlauf scannot alle DAB+ Band III - Kanäle

und finden somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

Nach Beendigung des Suchlaufes wird der erste Sender in alphanumericer Reihenfolge wiederergegeben.

Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Menu durch Drücken der Taste M und wahren Sie mit den Tasten < , > und OK den Menüpunkt [Automatischer Scan] an.

Im Display erscheint [Scannen...].

Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt.

5.2.2 Sender wahlen

Durch drücken der Tasten < oder > kann die Senderliste aufgerufen und zwischen den verfügbaren Sendern umgeschaltet werden.

5.2.3 DAB+ -Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich speichern.

Wahlen Sie zunachst den gewünschten Sender aus (siehe Punkt 5.2.2).
Um diesen Sender auf einem Favoritenspeicherplatz abzulegen, halten Sie während der Wiedergabe des Senders die Taste P

gedrückt. Wahlen Sie anschließlich mit den Tasten <,> einen Senderspeicher (1...20). Drücken Sie die Taste OK zum Speichern.

Alternative können Sie auch einen Sender direkt auf eine der Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste kurz gedrückt halten.

Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

5.2.4 DAB+ -Sender von einem Speicherplatz abrufen

Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste P und wahlen Sie mit den Tasten < , > einen Senderspeicher (1...20). Drücken Sie die Taste OK, zur Wiedergabe des Senders.

Drücken Sie kurz eine der Direktwahltasten 1...4, um den darauf gespeicherten Sender wiederzugeben.

5.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie, wie beschreiben, einfach einen neuen Sender auf einen Favoritenspeicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplatzge gelscht.

5.2.6 Manuelle Suche

Drücken Sie kurz die Taste M und wahlen Sie mit den Tasten < oder > den Eintrag [DAB manuelle Anstimmung] und drücken Sie die

Taste OK.

Wahlen Sie mit den Tasten < oder > einen Kanal (5A bis 13F) und drücken Sie die Taste OK, um auf diesen Kanal abzustimmen.

6 FM (UKW)-Betrieb

6.1 UKW-Radiobetrieb einschalten

Wechseln Sie durch Drücken der Taste MOD in den FM-Modus.
Im Display wird [FM] angezeigt.

Beim erstmaligen Einschalten ist die Frequenz 87,50 MHz eingestellt.

Haben Sie bereits einen Sender eingestellt oder gespeichert, spiel. das Radio den zuletzt eingestillten Sender.

Bei RDS-Sendern erscheint der Sendername.

6.2 FM (UKW)-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Diese wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.

6.3 Automatische Sendersuche

Halten Sie die Tasten < oder > länger gedrückt (2 bis 3 Sek.), um automatisch den{nachsten Sender mit ausreichendem Signal zuuchen.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen, erscheint der Sendername und ggf. der Radiotext.

Für die Einstellung schwächerer Sender benutzen Sieitte die manuelle Sendersuche.

6.4 Manuelle Sendersuche

Drücken Sie mehrmals kurz die Tasten < oder >, um den gewünschten Sender, bzw. die Frequenz einzustellen.

6.5 UKW-Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 20 Stationen im FM/UKW-Bereich speichern.

Stellen Sie zunachst die gewünschte Senderfrequenz ein (Punkt 6.3, 6.4).

Um diesen Sender auf einem Favoritenspeicherplatz abzulegen, halten Sie während der Wiedergabe des Senders die Taste P gedrückt. Wahlen Sie anschließend mit den Tasten < , > einen Favoritenspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
Alternative können Sie auch einen Sender direkt auf eine der Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste kurz gedrück halten.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

6.6 Automatische Senderspeicherung

Durch die automatische Senderprogrammierung AMS, ist es möglich, einen Suchlauf inklusive der Speicherung der gefundenen Sender in den 34

Favoritenspeicher zu starten.

Drücken Sie kurz die Taste M und wahlen Sie mit den Tasten < oder > den Eintrag [AMS] und drücken Sie die Taste OK. Anschließlich werden die UKW-Frequenzen gescannot und die gefundenen Sender im Favoritenspeicher abgelegt.

6.7 UKW-Sender von einem Speicherplatz abrufen

Um einen Sender, den Sie zuvor im Favoritenspeicher abgelegt haben wieder abzurufen, drücken Sie kurz die Taste P und wahlen Sie mit den Tasten < , > einen Favoritenspeicher (1...20). Drücken Sie die Taste OK, zum Wiedergeben des Senders.
Drücken Sie kurz eine der Direktwahltasten 1...4, um den darauf

gespeicherten Sender wiederzugeben.

6.8 Überschreiben/Löschen einer Programplatz-Speicherung

Speichern Sie wie beschreiben einfach einen neuen Sender auf dem jeweiligen Speicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplatzegelöscht.

7 USB-Wiedergabe

Es ist möglich, MP3-Musikdateien, die sich auf einem USB-Stick befinden, über das Digitalradio wiederzugeben.

Stecken Sie einen USB-Stick mit MP3-Musikdateien in den USB-Anschluss an der Seite des Digitalradio.
Wechseln Sie durch Drücken der Taste MOD in den USB-Modus.
Im Display wird [USB] angezeigt, und der USB-Stick wird auf MP3-Musikdateien überprüft. Anschließlich startet die Wiedergabe automatisch.
Mit der Taste > können Sie zum{nachsten Titel springen.
Mit der Taste < können Sie zum vorherigen Titel springen.

8 AUX-Eingang

Über den AUX-Eingang des Digitalradio konnen Sie Musik von externen Wiedergabegeräten, z.B. eines Smartphones, über den Lautsprecher des Digitalradio wiedergeben.

Verbinden Sie den Audioausgang (z.B. Kopfhörerausgang)
Ohres externen Gerätes mit dem AUX-Eingang an der Seite des Digitalradio. Benutzen Sie hierzu je nachdem ein Klinkenkabel (3,5mm) aus dem Zubehörhandel. Das Digitalradio wechselt automatisch auf den AUX-Eingang. Die Wiedergabe steuern Sie an Ihrem externen Gerät.

9 Systemeinstellungen

9.1 Sprache wahlen

Drücken Sie die Taste M und wahlen Sie mit den Tasten <,> den eintrag [Sprache]. Drücken Sie die Taste OK.
Mit den Tasten < , > können Sie nun eine der zur Verfügung stehenden Sprachen auswahlen. Drücken Sie die Tasten OK, um die Auswahl zu speichern.

9.2 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug,

sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen konnen Sie in dieser Fall alle gespeicherten Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten.

Drücken Sie die Taste M und wahlen Sie mit den Tasten < oder > den Eintrag [Werkseinstellung]. Drücken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > zum Ausführren der Werkseinstellung den Eintrag [Ja] und drücken Sie die Taste OK.

Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand.

Im Display erscheint [Neustart...].

Anschließlich führ das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Während des Suchlausfs zeigt die Displayinformation den Fortschnitt sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlausfs wird das erste DAB+ Programm wiedergegeben.

9.3 SW-Version

Unter SW-Version können Sie die aktuell installierte SW-Version abfragen.

Drücken Sie die Taste M und wahlen Sie mit den Tasten < oder > den Eintrag [SW-Version].
Drücken Sie die Taste OK. Es wird die aktuelle SW-Version angezeigt.

10 Reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzsteckerziehen und Gerät ausschalten!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak).

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Kein Spiritus, Verdünnnungen usw. verwenden; sie konnten die Oberfläche des Gerätes beschädigen.

Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.

Mit dem Baumwolltuch sanft über die Oberfläche reiben.

11 Rechtliche Hinweise

11.1 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die das Gerät aufstellt, bedient, reinigt oder entsorgrt.

11.1.1 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

11.2 Wichtige Hinweise

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten. Lesen Sieitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese fur spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewölltem Betrieb unbedingt beachten sollen.

Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.

11.2.1 Sicherheit

Zu Ihr Schutz sollen den Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr Digitalradio in Betriebnehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäß Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Öffnen Sie niemals das Gerät! Das Berühren spannung führender Teile ist lebensgefährlich!

Ein eventuell notwendiger Eingriffarf nur von geschultem Personal vorgenommen werden.

Das Geratarf nur in gemäßigtem Klimabetrieben werden.

Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme Räume nicht sofort einschalten; Temperaturausgleich abwarten.

Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service

Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwartmen.

Bei Gewitter sollenn Sie das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät beschädigen.

Bei auffalligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.

Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

Versuchen Sie niemals, ein defectes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.

Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Es durren keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerat gestellt werden.

Lassen Sie Kinder niemals unbeaufsichtigt这点 Gerät benutzen.

Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Esistverboten,UmbautenamGeratvorzunehmen.

Beschädigte Geräte bzw. beschädigte Zubehörteile)dürfen nicht mehr verwendet werden.

Umgang mit Akkus

Achten Sie darauf, dass Akkus nicht in die Höhe von Kindern gelangen. Kinder konnten Akkus in den Mund erhnen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In thisem Fall

sofort einen Arzt aufsuchen! Bewahren Sie deshalb Akkus für Kleinkinder unerreichbar auf.

Das Gerät nur mit dem für diesen Gerät zugelassenen Akku betreiben.
Normale Batterien dürfen nicht geladen werden. Akkus dürfen nicht mit anderen Mitteln reaktiviert, nicht auseinandergenommen, erhitz oder ins offene Feuer geworfen werden (Explosionsgefahr!).
Akkukontakte und Gerätekontakte vor dem Einlagen reinigen.
Bei falsch eingelegtem Akku besteht Explosionsgefahr!
Ersetzen Sie Akkus nur durch Akkus des richtigen Typs und der richtigen Modellnummer.
Vorsicht! Akkus keinen extremen Bedingungen aussetzen.

Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!

Ausgelaufene oder beschädigte Akkus konnen bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in thisem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Wenn das Gerät langere Zeit nicht benutzt wird, behmen Sie den Akku hers.

11.2.2 Entsorgung

Die Verpackung Ihres Gerätes besteht ausschließlich aus niederverwertbaren Materialien.itte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht uber den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das -Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie daraufuf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmull gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermull).

Batterien/Akkus konnen Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Batterien/Akkus unterliegen der europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmull entsorgt werden.

Entsorgungshinweise:

Entsorgung der Verpackung:

Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die

Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei ihrem Handler oder über ihreCOMMUNALE Entsorgungseinrichtung.

Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Entsorgung des Gerätes:

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Mänglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes sollen enthaltene Batterien/Akkus halten.

Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)

gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf auf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Wichtiger Hinweis zur Entsorgung von Batterien/Akkus: Batterien/Akkus konnen Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien/Akkus niemals in den normalen Hausmull. Sie konnen verbrauchte Batterien/Akkus bei ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.

11.2.3 Rechtliche Hinweise

Hiermit erklart TechniSat, dass der Funkanlageotyp Digitalradio der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

TECHNIRADIO RDR: http://konf.tsat.de/?ID=22184

AQINOVA Digital 1: http://konf.tsat.de/?ID=22188

VIOLA 3: http://konf.tsat.de/?ID=22189

TechniSat ist nicht für Produktschäden auf Grund von äußerten Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfälle haftbar.

Änderungen und Druckfehler vorbehalten. Stand 12/18. Abschrift und Vervielfaltung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TECHNIRADIO RDR, VIOLA 3, AQINOVA Digital 1 und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

11.2.4 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.itte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsanspruchen wenden Sie sichitte an den Handler des Produktes.

Hinweis! Für Fragen und Informationen oder wenn es mit diesen Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo.-Fr.8:00-20:00 unter Tel.:

03925/9220 1800 erreichbar.

Für eine eventuell erforderliche Einwendung des Gerätes verwenden Sieitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

12 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten.

Empfangswege DAB/DAB+, FM, USB, AUX
Stromversorgung DC: 5V, 500mA
Akku 3,7V/800mAh Li-lon,
Frequenzen UKW: 87,5-108MHz	DAB/DAB+: 174-240MHz
Antenne In Handschlaufe integriert
Audio Ausgangsleistung Mono 3W RMS, 4 Ohm
Zustand der LED Blau: Akku wird geladen	Grün: Akku vollständig geladen Rot: Akku schwach Weiß: Taschenlampenmodus
Gewicht 124g
Abmessungen (BxHxT) 127mm x 60mm x 24mm

Instruction Manual

TECHNIRADIO RDR

VIOLA 3

AQINOVA Digital 1

TechniSat

1 Illustrations

TECHNIRADIO RDR: http://konf.tsat.de/?ID=22184

AQINOVA Digital 1: http://konf.tsat.de/?ID=22188

VIOLA 3: http://konf.tsat.de/?ID=22189

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

TechniSat Digital GmbH

Service Centre

Nordstr. 4a

TECHNIRADIO RDR : http://konf.tsat.de/?ID=22184

AQINOVA Digital 1: http://konf.tsat.de/?ID=22188

VIOLA 3: http://konf.tsat.de/?ID=22189

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

TECHNIRADIO RDR: http://konf.tsat.de/?ID=22184

AQINOVA Digital 1: http://konf.tsat.de/?ID=22188

VIOLA 3: http://konf.tsat.de/?ID=22189

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

6.3 Automatische zenderkeuze

TECHNIRADIO RDR: http://konf.tsat.de/?ID=22184

AQINOVA Digital 1: http://konf.tsat.de/?ID=22188

VIOLA 3: http://konf.tsat.de/?ID=22189

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-center

Nordstr. 4a

39418 Staßfurt

TECHNIRADIO RDR: http://konf.tsat.de/?ID=22184

AQINOVA Digital 1: http://konf.tsat.de/?ID=22188

VIOLA 3: http://konf.tsat.de/?ID=22189

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt
