12V 30L - Kompressor Airpress - Kostenlose Bedienungsanleitung

Produkttyp	Leiser Druckluftkompressor
Modell	12V 30L / LMO 4-170
Leistung	1,1 kW
Maximaler Druck	8 bar
Ansaugluftdurchsatz	75 L/min
Drehzahl	1.430 U/min
Stromversorgung	220-240 V ~ 50 Hz
Referenz	36577
Einschaltdauer	40 % (4 min von 10 min)
Schmierung	Ölfrei
Tankinhalt	30 L
Betriebsdruck	Einstellbar über Druckschalter
Motorschutz	Thermoschutzschalter
Umgebungstemperatur	+5 °C bis +40 °C
Routinewartung	Reinigung Luftfilter, Kondensatablass
Sicherheit	Sicherheitsventil, Not-Aus, thermischer Schutz
Verwendungszweck	Aufpumpen, Druckluftwerkzeuge, Malerei
Herstellungsland	Niederlande (Airpress Holland)

Häufig gestellte Fragen - 12V 30L Airpress

Was ist der maximale Druck des Airpress 12V 30L Kompressors?

Der maximale Druck beträgt 8 bar. Diesen Wert nicht überschreiten.

Welches Öl sollte für diesen Kompressor verwendet werden?

Dieser Kompressor ist ölfrei: kein Ölzusatz erforderlich. Er reduziert den Wartungsaufwand erheblich.

Wie wird das Kondensat aus dem Tank abgelassen?

Verwenden Sie den Ablasshahn unter dem Tank. Öffnen Sie ihn regelmäßig, um das Kondenswasser abzulassen, besonders nach jedem Gebrauch.

Kann der Kompressor kontinuierlich arbeiten?

Nein, die Einschaltdauer beträgt 40 % (z.B. 4 Minuten Betrieb bei 10 Minuten Pause). Überschreiten Sie diesen Zyklus nicht, um Überhitzung zu vermeiden.

Wie reinige ich den Luftfilter?

Reinigen Sie den Luftfilter regelmäßig mit einer Blaspistole oder Druckluft. Wenn sehr verschmutzt, ersetzen Sie ihn.

Was tun bei unerwartetem Motorstillstand?

Überprüfen Sie die Netzspannung (sie muss 220-240 V entsprechen). Der Thermoschutzschalter kann bei Überspannung oder Überhitzung auslösen. Lassen Sie den Kompressor 30 Minuten abkühlen, bevor Sie ihn neu starten.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber nur ein zugelassenes Verlängerungskabel mit ausreichendem Querschnitt, ggf. für den Außenbereich geeignet. Vermeiden Sie übermäßige Längen.

Wie stelle ich den Ausgangsdruck ein?

Der Kompressor ist mit einem Druckschalter ausgestattet, der den Motor bei 8 bar stoppt und bei Minimaldruck wieder startet. Zum Einstellen konsultieren Sie bitte die Bedienungsanleitung.

Ist der Kompressor für Malerarbeiten geeignet?

Ja, mit einem Durchsatz von 75 L/min und einem Druck von 8 bar kann er eine Lackierpistole versorgen. Verwenden Sie bei Bedarf einen Regler.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Kundendienst von Airpress Holland oder Ihren autorisierten Händler. Die gängigen Teile (Filter, Ablasshahn, Dichtungen) sind erhältlich.

BEDIENUNGSANLEITUNG 12V 30L Airpress

Bittelesen Sie diese Gebrauchsanweisung sorgfältig vor Gebrauch durch.

2. TECHNISCHE GEGEVENS

Type	Aangez. Lucht	kW	Max. druk	Toerental	Voeding	Bestelnr.
LMO 4-170	75 L/min.	1.1	8Bar	1.430 rpm	220-240V	36577

3. VEILIGHEIDSVOORSCHRIFTEN

5. GEBRUKSVOORSCHRIFTEN

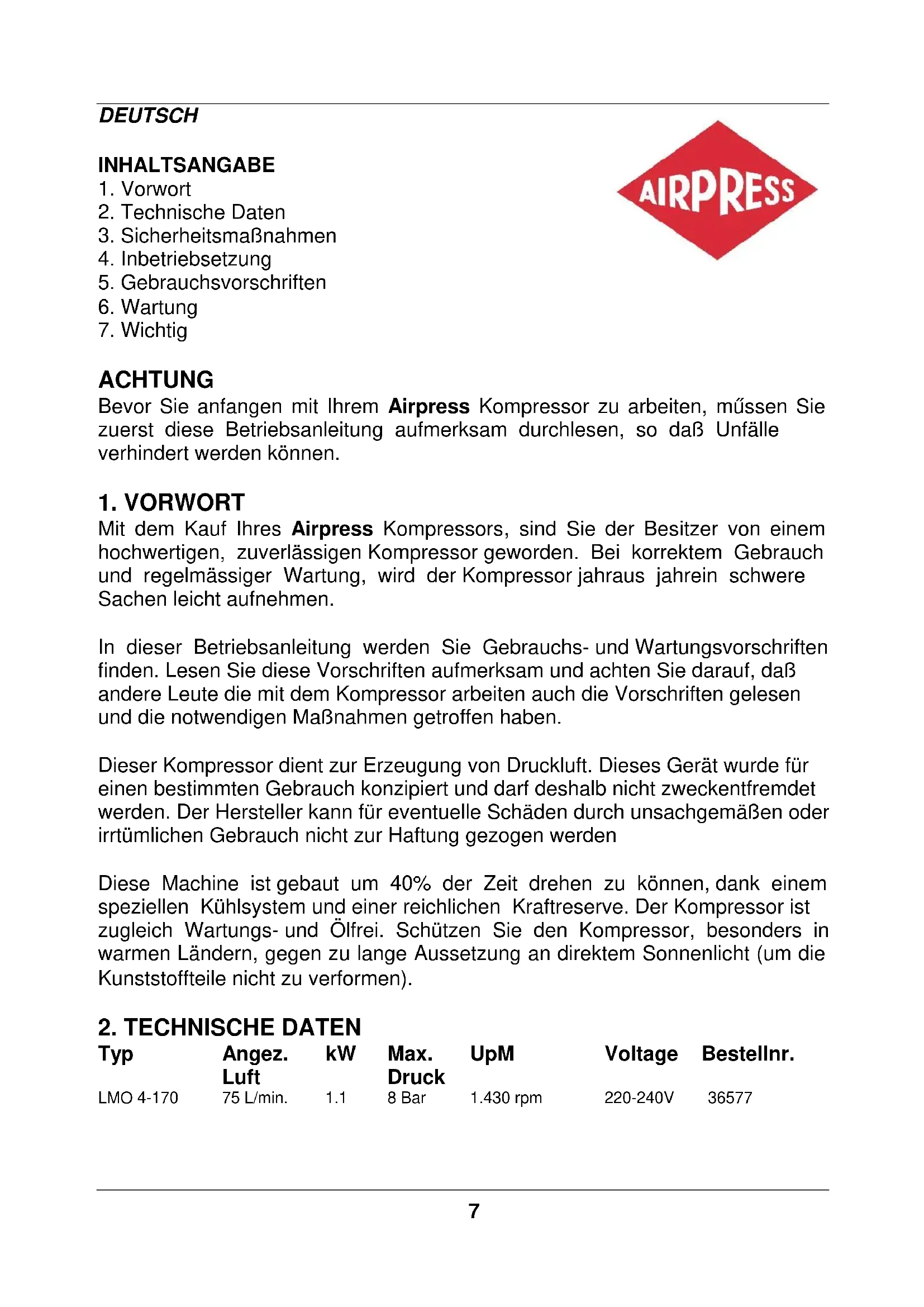

1. Vorwort

2. Technische Daten

3. Sicherheitsmaßnahmen

4. Inbetriebsetzung

5. Gebrauchsvorschriften

6. Wartung

7. Wichtig

ACHTUNG

Bevor Sie anfangen mit Ihrlem Airpress Kompressor zu arbeiten, müssen Sie zuerst diese Betriebsanleitung aufmerksam durchlesen, so daß Unfälle verhindert werden können.

1. VORWORT

Mit dem Kauf Ihres Airpress Kompressors, sind Sie der Besitzer von einem hochwertigen, zuverlässigen Kompressor geworden. Bei korrektem Gebrauch und regelmässiger Wartung, wird der Kompressor jahraus jahren schwere Sachen leicht aufnehmen.

In dieser Betriebsanleitung werden Sie Gebrauchs- und Wartungsvorschriften finden. Lesen Sie diese Vorschriften aufmerksam und achten Sie darauf, daß andere Leute die mit dem Kompressor arbeiten auch die Vorschriften gelesen und die notwendigen Maßnahmen getroffen haben.

Dieser Kompressor dient zur Erzeugung von Druckluft. Dieses Gerät wurde für einen bestimmten Gebrauch konzipiert undarf deshalb nicht zweckentfremdet werden. Der Hersteller kann fur eventuelle Schaden durch unsachgemessen oder irrtumlichen Gebrauch nicht zur Haftung gezogen werden

These Machine ist gebaut um 40% der Zeit drehen zu konnen, dank einem speziellen Kühlsystem und einer reichlichen Kraftreserve. Der Kompressor ist zugleich Wartungs- und Ölfrei. Schützen Sie den Kompressor,alanders in warmen Ländern, gegen zu lange Aussetzung an direktem Sonnenlicht (um die Kunststoffeile nicht zu verformen).

2. TECHNISCHE DATEN

Typ

LMO 4-170

Angez. Luft

75 L/min.

kW

1.1

Max. Druck

8 Bar

UpM

1.430 rpm

Voltage

220-240V

Bestellnr.

36577

3. SICHERHEITSMASSNAHMEN

Achtung:esen Sie diese Sicherheitsmaßnahmen aufmerksam durch, bevor Sie die Maschine in Betrieb setzen.

Achten Sie darauf auf daß andere Leute die mit dem Apparat arbeiten auch die Vorschriften gelesen und die notwendigen Maßnahmen getroffen haben.
Das Apparat darf nur durch Erwachsenen bedient werden.
Halten Sie Kinder und Besucher fern.
Vorsicht beim Umgang mit Druckluft. Richten Sie den Luftstrom niemals auf Personen oder Tiere. Verwenden Sie keine Druckluft zur Reinigung von Kleidung.
Druckluft is nicht zum Einatmen.
Tragen Sie keine weiten, frei hangenden Kleider oder Schmuck; diese können sich in den bewegenden Teilen verhaken. Tragen Sie unbedingt eine Schutzbrille und rutschfeste Schuhe und bedecken Sie langes Haar mit einem Haarnetz.
- Verwenden Sie das Gerät nur im Freien und in trockener, gut belufteter Umgebung und benutzen Sie den Kompressor nicht im Regen.
Der Kompressor soll so aufgestellt werden, daß alle Punkte die dafür vorgesehen sind, tatsächlich auf dem Boden Stehen. Sorgen Sie für eine horizontale Aufstellung.
Der Kompressor ist nicht geeignet für Dauerbetrieb, aber hat ein Aussetzbetrieb von 40% pro 60 Minuten.
Sorgen Sie für eine gute Beleitung in das Arbeitsraum.
Die Maschinearf auf keine Fall in explosions- oder brandgefahrdeten Räumen bzw. an Arbeitsplatzzen aufgestellt werden, wo gefährliche Stoffe wie z.B Gas, Benzin, entzündbare Dämpfe, Lösemittel usw. Entweichen.
Überschreiben Sie niemals den maximalen Betriebsdruck und verwenden Sie das Gerät nur bei Umgebungstemperaturen zwischen +5^ und +40^ .
Esist nicht gestattet um die Schutz-und Sicherheitsinstrumente zu entfernen oder die Einstellungen zu ändern.
Die arbeitenden Teile des Geräts können beim Betrieb besteht werden. Lassen Sie das Gerät nach dem Gebrauch abkühlen.
Nach jedem Gebrauch muß der Tank beluftet und die im Tank gesammelte Feuchtigkeit abgelassen werden. Wird der Tank nicht entleert, so kann dies zu Leckbildung und dadurch gefährlichen Situationen führen.
Beachten Sie daß die benötigte Spannung tatsächlich vorhanden ist. Anschluß soll nur an eine geerdete Steckdose erfolgen.
Benutzen Sie nur Verlängerungskabel mit einem genügenden Durchmesser und vermeiden Sie die Verwendung von unzureichend isolierten Anschlüssen.
Öffnen Sie nie der Schaltkasten auf dem Motor; nur ein anerkannter Fachman darf den Schaltkasten öffnen.
Die Maschine und der Kabel halten die Kontakt machen mit Wasser.
Ziehen Sie nicht am Stromkabel um die Maschine umzustellen oder den Stecker aus der Steckdose zu holen. Halten Sie den Kabel fern von

außergewöhnlicher Hitze, Öl oder scharfen Objeken.

Ziehen Sie immer den Stecker aus der Steckdose:

• bevor Sie weglaufen vom Apparat
• wenn die Maschine nicht gebraucht wird
• vor jedem Wartungseingriff
• bevor Sie Zubehörteile wechseln
• bevor Sie die Machine umstellen

Lassen Sie den Kompressor nie unbeaufsichtigt drehen!

WARNHINWEISE: die Warnhinweise und Sicherheitsvorschriffe sowie die Anweisungen, die in dieser Gebrauchsanweisung behandelt werden, können nicht alle möglichen Bedingungen und Situationen umfassen, die auftreten konnen. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, welche nicht in das Produkt eingebaut werden konnen, aber vom Bediener selbst zur Verfügung gestellt werden müssen.
Die Betriebsanleitung ist von jedem Benutzer vor dem ersten Gebrauch sorgfältig zulesen. Unverstandiger Gebrauch ist Lebensgefährlich.

4. INBETRIEBSETZUNG

Kontrollieren Sie bevor Inbetreibsetzung ob der Kompressor nicht beschädigt ist.; im Zweifelsfall sollen die Anlage nicht benutzt werden. Wenden Sie sich vorschthalber an ihren Fachhändler.

Wie folgt weitergeben:

• Prüfen Sie nach ob Netz- und Anlagenspannung (Kenndatenschild) übereinstimmen. Stecken Sie den Stecker in einer Steckdose, wo die benötigte Spannung vorhanden ist.
• Starten Sie den Motor mit dem Startschalter weil Sie den Hahn offen setzen.

5. GEBRAUCHSVORSCHRIFTEN

• Das Drehen des Kompressors wird gesteuert durch einen Pressiostat, der den Motor stoppt wenn der Maximumdruck (8 Bar) erreicht ist, und wieder startet wenn der Minimumdruck erreicht ist.
• Benutzen Sie immer den Start/Stopschalter um den Motor ein- oder auszuschalten. Dieser bedient, außerhalb den Motor, auch das Entlastungsventil des Kopfes.

Den Motor nie ausschalten durch den Stecker auszuziehen!

Betätigten Sie immer den Druckschalter um den Motor zu stoppen.

• Wenn Sie die Maschine für länger Betriebspaufen stillsetzen, den Druck am Tank ablassen und ab und zu den Kondenswasser aus dem Tank ablassen.

Schützen Sie das Gerät gegen Staub und Feuchtigkeit.

6.WARTUNG

LUFTFILTER Den Filter ab und zu ausblasen mit Druckluft (voninnen nach außen).

KONDENSWASSER. Regelmäßig Kondenswasser ablassen mittels der Ablaßschraube.

7. WICHTIG

Dieses Gerät hat eine thermische Sicherung in der Wicklung. Unerwartetes Ausfallen oder unregelmäßiges Starten und Stoppen des Motors wird verursacht durch diese Sicherung.

In thisem Fall:

1 Beachten Sie, daß die benötigte Spannung tatsächlich vorhanden ist (der Thermostat setzen aus nachdem die Spannung mit mehr als 10% übersritten wird).
2 Der eingestelle Maximumdruckarf in keinem Fall den 8 Bar überschreiben.
3 Sie sollen kein fremdes Gerausch horen wenn der Kompressor unbelastet dreht und die Klappen normalerweise Funktionieren.

TABLE DES MATIÈRES

Die Garantiefrist der gelieferten Maschine/des Apparats beträgt 24 Monate, mit Wirkung vom Kaufdatum. Wenn es innerhalb dieser Frist Störungen gibt, die auf Material- oder Konstruktsfehler zurückzuführen sind, gilt die Garantie für sowohl Teile wie auch Arbeitslohn. Garantieansprüche werden nicht anerkannt, wenn:

• Die Hinweise in dieser Gebrauchsanweisung nicht eingehalten worden sind.
  Die Maschine / der Apparat derart geändert ist, dass dieser nicht mehr gebührendermassen Funktionieren kann, auch nicht, wenn die richtigen Teile zum Auswechseln eingesetzt wurden.
  Schaden durch Erfrieren, Fallen, Stösse, unbefugtes Demontieren, fehlerhaften Anschluss an das Stromnetz usw. entstehen.
• Schaden durch Benutzung von Verlängerungskabeln dürner als 2,5 mm² entstehen. Gilt nur bei 230 Volt.

Wenn der Garantieanspruch anerkannt wird, wird die Maschine/der Apparat nach der Reparatur franko zurückgesandt. Ein weiterer Schadenersatz wird nicht gewährt.

OGOLNE WARUNKI GWARANCJI

Articlel(Artikel/Article/Artykul

Model/Modell/Modele/Model

Bei Garantieansprüchen die Maschine / der Apparat mit ausgefülltem Garantie-schein und Rechnung franko einsenden.

EG-Konformitätserklärung

Wir, AIRPRESS HOLLAND, Junokade 1, 8938AB, Leeuwarden, Holland, erklaren hiermit, dass die Produkte Airpress Compressor LMO 4-170 Silent, den folgenden Normen und Richtlinien entsprechen:
