BEDIENUNGSANLEITUNG Biorit ICD BRESSER

BRESSER Biorit ICD Auflichtmikroskop BRESSER Biorit ICD Stereo microscope BRESSER Biorit ICD Loupe Binoculaire Art.-No. 58-02500 Bedienungsanleitung Instruction Manual Mode d’emploi

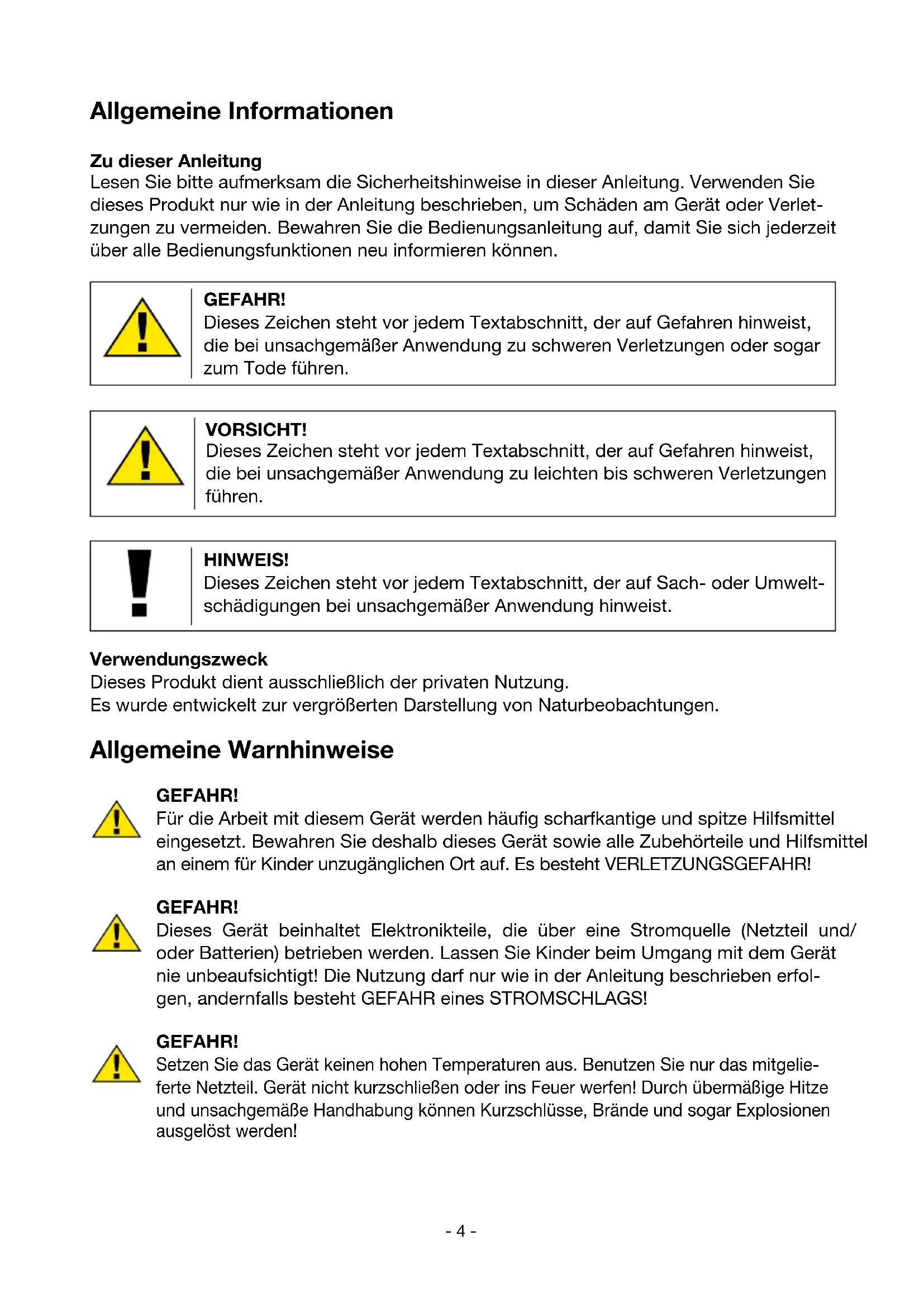

1#Allgemeine Informationen Zu dieser Anleitung Lesen Sie bitte aufmerksam die Sicherheitshinweise in dieser Anleitung. Verwenden Sie dieses Produkt nur wie in der Anleitung beschrieben, um Schäden am Gerät oder Verlet- zungen zu vermeiden. Bewahren Sie die Bedienungsanleitung auf, damit Sie sich jederzeit über alle Bedienungsfunktionen neu informieren können. GEFAHR! Dieses Zeichen steht vor jedem Textabschnitt, der auf Gefahren hinweist, die bei unsachgemäßer Anwendung zu schweren Verletzungen oder sogar zum Tode führen. VORSICHT! Dieses Zeichen steht vor jedem Textabschnitt, der auf Gefahren hinweist, die bei unsachgemäßer Anwendung zu leichten bis schweren Verletzungen führen. HINWEIS! Dieses Zeichen steht vor jedem Textabschnitt, der auf Sach- oder Umwelt- schädigungen bei unsachgemäßer Anwendung hinweist. Verwendungszweck Dieses Produkt dient ausschließlich der privaten Nutzung. Es wurde entwickelt zur vergrößerten Darstellung von Naturbeobachtungen. Allgemeine Warnhinweise GEFAHR! Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Es besteht VERLETZUNGSGEFAHR! GEFAHR! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/ oder Batterien) betrieben werden. Lassen Sie Kinder beim Umgang mit dem Gerät nie unbeaufsichtigt! Die Nutzung darf nur wie in der Anleitung beschrieben erfol- gen, andernfalls besteht GEFAHR eines STROMSCHLAGS! GEFAHR! Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelie- ferte Netzteil. Gerät nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden! - 4 -DE

GEFAHR! Strom- und Verbindungskabel sowie Verlängerungen und Anschlussstücke nie- mals knicken, quetschen, zerren oder überfahren. Schützen sie Kabel vor scharfen Kanten und Hitze. Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbe- triebnahme auf Beschädigungen. Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service- Betrieb ausgetauscht werden. GEFAHR! Kinder dürfen das Gerät nur unter Aufsicht benutzen. Verpackungsmaterialien (Pla- stiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht ERSTICKUNGS- GEFAHR! VORSICHT! Die mitgelieferten Chemikalien und Flüssigkeiten gehören nicht in Kinderhände! Chemikalien nicht trinken! Hände nach Gebrauch unter fließendem Wasser gründlich säubern. Bei versehentlichem Kontakt mit Augen oder Mund mit Wasser ausspülen. Bei Beschwerden unverzüglich einen Arzt aufsuchen und die Substanzen vorlegen. HINWEIS! Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken. Setzen Sie das Gerät keinen Temperaturen über 40° C aus! Platzieren฀Sie฀Ihr฀Gerät฀so,฀dass฀es฀jederzeit฀vom฀Stromnetz฀getrennt฀werden฀kann.฀ Die฀Netzsteckdose฀sollte฀sich฀immer฀in฀der฀Nähe฀Ihres฀Geräts฀befinden฀und฀gut฀zugäng- lich฀sein,฀da฀der฀Stecker฀des฀Netzkabels฀als฀Trennvorrichtung฀zum฀Stromnetz฀dient. Alle฀Teile: B฀Okulare C฀Dioptrie-Einstellung D฀Binokularer฀Einblick E฀Objektiv F฀Objektivklemmschraube G฀Fokussiertrieb H฀Beleuchtung I฀Mikroskopkopfführung J฀Ein/Aus-Schalter 1)฀Mikroskoptisch฀mit฀Objektplatte฀(schwarz/weiß) 1!฀Objektklammern 1@฀Sicherungshalter฀(mit฀Sicherung) 1#฀Netzanschlusskabel 1$฀Befestigungsschraube฀für฀die฀Schutzhaube 1%฀Schutzhaube

FR1.฀Allgemeines/Standort Bevor฀Sie฀mit฀dem฀Aufbau฀Ihres฀Mikroskops฀beginnen,฀wählen฀Sie฀einen฀geeigneten฀Standort฀für฀ Ihr฀Mikroskop.฀Zunächst฀sollten฀Sie฀darauf฀achten,฀dass฀Ihr฀Mikroskop฀auf฀einem฀stabilen,฀erschüt- terungsfreien฀Untergrund฀aufgestellt฀wird.฀Für฀die฀Beobachtung฀mit฀der฀elektrischen฀Beleuchtung฀ wird฀eine฀Netzsteckdose฀(230฀V,฀50฀Hz฀Wechselstrom)฀benötigt. 2.฀Beleuchtung Zur฀Inbetriebnahme฀wir฀das฀Netzanschlusskabel฀(13)฀mit฀einer฀Netzsteckdose฀verbunden.฀Mit฀dem฀ Ein/Aus-Schalter฀(9)฀auf฀der฀Oberseite฀des฀Mikroskops฀wird฀die฀Beleuchtung฀eingeschaltet. 3.฀Beobachtung Platzieren฀Sie฀das฀zu฀betrachtende฀Objekt฀mittig฀auf฀dem฀Mikroskoptisch฀(10),฀bei entsprechender฀Größe฀klemmen฀Sie฀es฀unter฀die฀Objekt-Klammern฀(11). Blicken฀Sie฀nun฀durch฀den฀binokularen฀Einblick฀(3)฀und฀verändern฀Sie฀den฀Abstand฀der Okulare฀(1)฀so,฀dass฀Sie฀ein฀kreisrundes,฀klares฀Sehfeld฀erhalten. Die฀Bildschärfe฀wird฀durch฀langsames฀Drehen฀am฀Fokussiertrieb฀(6)฀eingestellt. Falls฀Sie฀ein฀sehr฀großes฀oder฀ein฀sehr฀kleines฀Objekt฀beobachten฀möchten,฀können฀Sie฀das฀Mi- kroskop฀entsprechend฀anpassen.฀Lösen฀Sie฀hierzu฀die฀Halteschraube฀an฀der฀Rückseite฀und฀ver- schieben฀Sie฀den฀Mikroskopkopf฀entsprechend฀auf฀der฀Mikroskopkopfführung฀(8).฀Wenn฀Sie฀die฀ richtige฀Position฀eingestellt฀haben,฀ziehen฀Sie฀die฀Halteschraube฀wieder฀an. 4.฀Dioptrieeinstellung Stellen฀Sie฀die฀Dioptrieeinstellung฀(2)฀des฀rechten฀Okulars฀auf฀die฀Mittelposition฀(silberfarbener฀ Ring).฀Schließen฀Sie฀das฀rechte฀Auge฀und฀schauen฀Sie฀mit฀dem฀linken฀durch฀das฀linke฀Okular.฀Stel- len฀Sie฀das฀Objekt฀mit฀Hilfe฀des฀Fokussiertriebs฀(6)฀genau฀scharf.฀Blicken฀Sie฀nun฀mit฀dem฀rechten฀ Auge฀durch฀das฀rechte฀Okular.฀Falls฀das฀Bild฀jetzt฀unscharf฀sein฀sollte,฀können฀Sie฀durch฀Drehen฀ an฀der฀Dioptrieeinstellung฀(2)฀das฀Bild฀entsprechend฀scharf฀stellen.฀Das฀Mikroskop฀ist฀jetzt฀auf฀Ihre฀ beiden฀Augen฀eingestellt. 5.฀Lampenwechsel฀ Stellen฀Sie฀sicher,฀dass฀Sie฀das฀Mikroskop฀vom฀Stromnetz฀getrennt฀haben.฀ Lassen฀Sie฀die฀Lampe฀ggf.฀abkühlen,฀da฀Lampen฀im฀Betrieb฀sehr฀heiß฀werden฀können. Lösen฀Sie฀die฀Schraube฀(14)฀und฀ziehen฀Sie฀die฀Schutzhaube฀(15)฀heraus.฀Nun฀können฀Sie฀die฀ Glühlampe฀leicht฀entfernen.฀Stecken฀Sie฀eine฀neue฀Lampe฀(12฀V,฀10฀W)฀in฀die฀Fassung.฀Fassen฀ Sie฀die฀neue฀Lampe฀nicht฀mit฀den฀Fingern฀an,฀nehmen฀Sie฀hierzu฀am฀besten฀ein฀Tuch.฀Jetzt฀können฀ Sie฀die฀Schutzhaube฀(15)฀wieder฀aufsetzen฀und฀die฀Schraube฀(14)฀wieder฀eindrehen.฀Ziehen฀Sie฀ die฀Schraube฀nur฀handfest฀an. 6.฀Auswechseln฀der฀Sicherung Das฀Mikroskop฀ist฀mit฀zwei฀Sicherungen฀(12)฀ausgestattet.฀Stellen฀Sie฀zunächst฀sicher,฀dass฀Sie฀ das฀Mikroskop฀vom฀Stromnetz฀getrennt฀haben.฀ Zum฀Austausch฀einer฀Sicherung฀drehen฀Sie฀mit฀einem฀kleinen฀Schraubendreher฀den฀Sicherungs- halter฀heraus.฀Entnehmen฀Sie฀die฀defekte฀Sicherung฀und฀tauschen฀Sie฀diese฀gegen฀eine฀neue฀ Sicherung฀(0,5฀A,฀250฀V)฀aus.฀Schrauben฀Sie฀nun฀den฀Sicherungshalter฀wieder฀in฀das฀Gerät฀ein. - 6 -- 7 -

฀Wischen฀Sie฀die฀Linsen฀mit฀einem฀Linsenputztuch฀oder฀weichem฀Stoff฀ab,฀das฀ Sie฀in฀etwas฀Alkohol฀(z.B.฀Isopropanol)฀getaucht฀haben. ฀Der฀Staub฀auf฀den฀lackierten฀Geräteteilen฀kann฀mit฀Gaze฀ entfernt฀werden.฀Bei฀Fettflecken฀wird฀die฀Verwendung฀von฀Gaze,฀die฀leicht฀mit฀Waschbenzin฀ge- tränkt฀wurde,฀empfohlen.฀Verwenden฀Sie฀keine฀organischen฀Lösemittel฀wie฀Alkohol,฀Ether฀oder฀ Verdünner฀usw.,฀um฀lackierte฀Geräteteile฀oder฀Kunststoffkomponenten฀zu฀reinigen. ฀Sie฀sollten฀es฀nicht฀demontieren.฀Unsachgemäße฀ Demontage฀beeinträchtigt฀den฀hohen฀Gebrauchswert฀des฀Mikroskops.฀Außerdem฀erlischt฀die฀Ga- rantie.฀Decken฀Sie฀das฀Mikroskop฀mit฀der฀Staubschutzhülle฀ab฀und฀stellen฀Sie฀es฀an฀einen฀tro- ckenen฀und฀staubfreien฀Platz.฀Wir฀empfehlen฀die฀Lagerung฀aller฀Okulare฀in฀einem฀geschlossenen฀ Behälter฀mit฀Trockenmittel.

Zum฀Wechseln฀der฀Objektive฀lösen฀Sie฀die฀Objektivklemmschraube฀(5).฀Jetzt฀können฀Sie฀das฀Ob- jektiv฀zur฀Seite฀herausziehen.฀Setzen฀Sie฀nun฀ein฀anderes฀Objektiv฀ein.฀Setzen฀Sie฀die฀Sicherungs- schraube฀wieder฀ein฀und฀ziehen฀Sie฀diese฀handfest฀an,฀damit฀ein฀Herausrutschen฀des฀Objektivs฀ ausgeschlossen฀ist.

Binokularer฀Einblick Okular:฀WF฀10x฀(Ø฀30,5฀mm) Objektiv:฀2x฀ Vergrößerung:฀20x Beleuchtung:฀12฀V,฀10฀W฀(Glühlampe) Sicherung:฀0,5฀A,฀250฀V Zubehör:฀Ersatzlampe,฀Ersatzsicherung,฀Schraubschlüssel,฀2฀Gummiaugenmuscheln,฀Staub- schutzhülle,฀Bedienungsanleitung.

Werfen฀Sie฀Elektrogeräte฀nicht฀in฀den฀Hausmüll! Gemäß฀der฀Europäischen฀Richtlinie฀2002/96/EG฀über฀Elektro-฀und฀Elektronik-฀Altgeräte฀und฀ Umsetzung฀in฀nationales฀Recht฀müssen฀verbrauchte฀Elektrowerkzeuge฀getrennt฀gesammelt฀und฀ einer฀umweltgerechten฀Wiederverwertung฀zugeführt฀werden. Entladene฀Altbatterien฀und฀Akkus฀müssen฀vom฀Verbraucher฀in฀Batteriesammelgefäßen฀entsorgt฀ werden.฀Informationen฀zur฀Entsorgung฀alter฀Geräte฀oder฀Batterien฀erfahren฀Sie฀beim฀kommunalen฀ Entsorgungsdienstleister฀oder฀Umweltamt.

Eine฀„Konformitätserklärung“฀in฀Übereinstimmung฀mit฀den฀anwendbaren฀Richtlinien฀ist฀ von฀der฀Bresser฀GmbH฀erstellt฀worden฀und฀kann฀eingesehen฀werden.
