BEDIENUNGSANLEITUNG Magic Machine Carson

DE // Betriebsanleitung 03-10

GB//Instruction Manual 11-18

DE//Wichtiger Hinweis

Bitte überprüfen sie vor der ersten Inbetriebnahme ihres Produktes oder vor jeder Ersatzteilbestellung, ob sich ihr Handbuch auf dem aktuellsten Stand befindet. Dieses Handbuch enthalt die technischen Anlagen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformation entsprechend dem aktuellen Stand vor der

Drucklegung. Der Inhalt theses Handbuchs und die technischen Daten des Produkts konnen ohne vorherige Ankündigung geändert werden.

Den aktuellsten Stand ihres Handbuches finden sie unter: www.carson-modelsport.com

GB // Important information

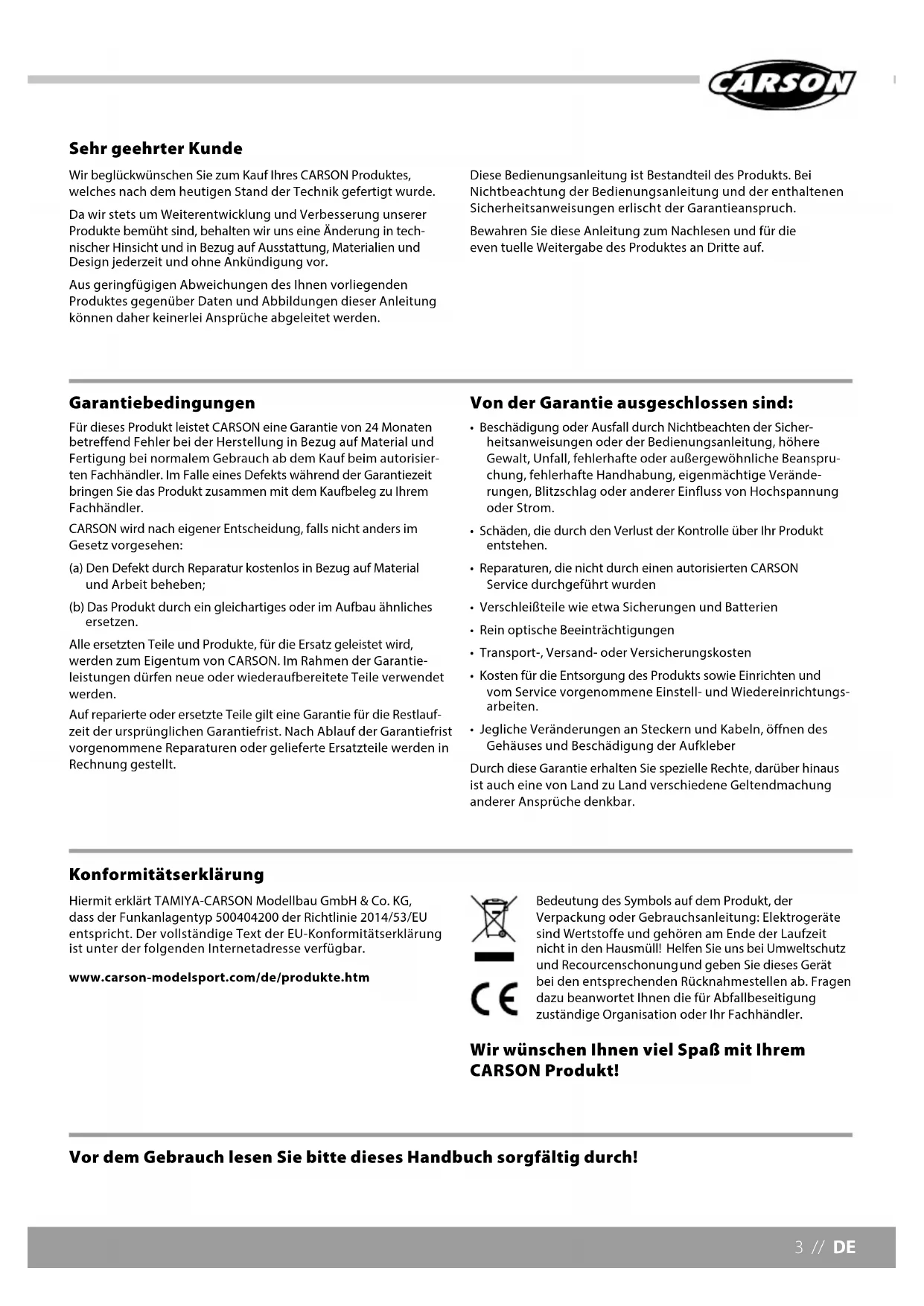

Wir beglückwünschen Sie zum Kauf Ihr's CARSON Produktes, welches nach dem heutigen Stand der Technik gefertigt wurde.

Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemührt sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.

Aus geringfugigen Abweichungen des Ihnen vorliegenden Produktes gegenüber Daten und Abbildungen dieser Anleitung können dazu her keinerlei Ansprüche abgeleitet werden.

These Bedienungsanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch.

Bewahren Sie diese Anleitung zum Nachlesen und für die even tuelle Weitergabe des Produktes an Dritte auf.

Garantiebedingungen

Für diese Produkt leistet CARSON eine Garantie von 24 Monaten betreffend Fehler bei der Herstellung in Bezug auf Material und Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen Sie das Produkt zusammen mit dem Kaufbeleg zu ihrem Fachhändler.

CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz vorgesehen:

(a) Den Defekt durch Reparatur kosten los in Bezug auf Material und Arbeit begeben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau ähnliches ersetzen.

Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird, werden zum Eigentum von CARSON. Im Rahmen der Garantie-leistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.

Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung gestellt.

VonderGarantieausgeschlssensind:

• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte Handhabung, eigemächtige Veränderungen, Blitzschlag oder anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Produkt entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON Service durchgeführt wurden
• Verschleibeile wie etwa Sicherungen und Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und vom Service vorgenommene Einstell- und Wiedereinrichtungs-arbeiten.
• Jegliche Veränderungen an Steckern und Kabeln, öffnen des Gehäuses und Beschädigung der Aufkleber

Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist auch eine von Land zu Land verschiedene Geltendmachung anderer Ansprüche denkbar.

Konformitätserklarung

Hiermit erklart TAMIYA-CARSON Modellbau GmbH & Co. KG, dass der Funkanlageotyp 500404200 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar.

www.carson-modelsport.com/de/produkte.htm

Bedeutung des Symbols auf dem Produkt, der Verpackung oder Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung und geben Sie diese Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beanwertet ihren die für Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler.

Wir wünschen Ihnen viel Spaß mit ihrem CARSON Produkt!

Vor dem Gebrauch lesen Sieitte这点es Handbuch sorgfaltig durch!

SICHERHEITSANWEISUNGEN NICKEL-METALLHYDRID (NIMH) AKKUS

1. Allgemeines

Nickel-Metalhydrid (NiMH) Akkus sind Energiespeicher mit sehr hoher Energiedichte, von denen Gefahren ausgehen konnen. Aus thisem Grund bedürfen Sie besonders aufmerksamer Behandlung bei der Ladung, Entladung, Lagerung und Handhabung.

Lesen Sie diese Anleitung entsprechens aufmerksam bevor Sie den Akku das ersten Mal einsetzen. Beachten Sie unbedingt die aufgeführten Warn- und Verwendungshinweise.

Fehlbehandlungen können zu Risiken wie Explosionen, Überhitzungen oder Feuer führen.

Nichtbeachtung der Verwendungshinweise führt zu vorzeitigem Verschleiber oder sonstigen Defekten.

These Anleitung ist sicher aufzubewahren und im Falle einer Weiterergabe des Akkus dem nachfolgenden Benutzer unbedingt mitzugegeben.

2. Warnhinweise

• Vermeiden Sie Kurzschlüsse. Ein Kurzschluss kann unter Umständen das Produkt zerstoren. Kabel und Verbindungen müssen gut isoliert sein.
• Achten Sie unbedingt auf richtige Polung, beim Anschlieben des Akkus.
• Originalstecker und Kabel)durfen nicht abgeschnitten oder verändert werden (ggf. Adapterkabel verwenden).
• Akku keiner übermäßigen Hitze/Kalte oder direkter Sonneneinstrahlung aussetzen. Nicht ins Feuer werfen. Akku nicht mit Wasser oder anderen Flüssigkeiten in Berührungen bringen.
• Laden Sie den Akku ausschließlich mit darauf vorgesehenen Ladegeräten. Akku vor Aufladung immer erst auf Umgebungstemperatur abkühlen setzen. Nie in aufgeheiztem Zustand laden.
• Akku beim Laden auf nicht brennbare, hitzebestandige Unterlage legen. Es dürfen sich keine brennbaren oder leicht entzündlichen Gegenstände in der Nähe des Akkus befinden.
• Akku während des Ladens und/oder Betriebs niemals unbeaufsichtigt setzen.
• Unbedingt empfohlene Lade-/Entladeströme einhalten. Unter keinen Umständen diese Maximalwerte überschreiben.
  Die Hülle des Akkus darf nicht beschädigt werden. Unbedingt Beschädigungen durch scharfe Gegenstände, wie Messer oder Ähnliches, durch Herunterfallen, Stößen, Verbiegen... vermeiden. Beschädigte Akkus dürfen nicht mehr verwendet werden.
• Akkus sind kein Spielzeug. Vor Kindern deshalb fernhalten.

3. Hinweise zur Ladung

NiMH-Akkus mussen vor dem Erstgebrauch immer aufgeladen werden. Der 1. Ladevorgang sollte nicht im Schnellademodus durchgefuhrt werden, Denn der Akku erreicht sonst evtl. nicht seine volle Kapazitat. Empfohlen wird hierbei ein Ladestrom (1/10 seiner Kapazitat). Der maximale Ladestrom fur den Akku betragt maximal 1C (C=Nennkapazitat des Akkus; Bsp. bei einem Akkumit 2700 mA Nennkapazitat kann der Akku maximal mit einem Ladestrom von 2700 mA (2,7A) geladen werden). Eine genaue Angabe zum Ladestrom finden Sie auf dem Akku.

Bei einer deutlichen Erwärung des Akkus ist der Ladevorgang sofort abzubrechen. !!

Tiefenentladung kompletter vermeiden- eine Entladung unter 0,9 V Zellenspannung sollte man auf jeder Fall vermeiden.

Es ist nicht nötig den Akku vor jedem Laden immer komplett zu entladen. Gelegentlich (z.B. nach jedem 10. Ladevorgang) oder wenn er langere Zeit nicht benutzt wurde sollen beschob ein Entladen vor dem Ladevorgang erfolgen.

Laden Sie nie mehrere Akkus zusammen an einem Ladegerät. Unterschiedliche Ladezustände und Kapazitäten können zur Überladung und Zerstörung führen.

4. Hinweise zur Lagerung

Die Lagerung von Akkus sollte nicht bei zu hohen Temperaturen erfolgen, da es sonst zu einer erhöhten Selfbastentladung kommt. Wichtig ist auch den Akku kuhl und trocken zu lagern, da sonst Kontakte korrodieren, was zu schlechten Verbindungen und zu hohen Übergangswiderständen führt.

Eine Einlagerung des Akkus, sollte nie im leeren Zustand erfolgen.

5. Allgemeine Gewährleistung

Es besteht die gesetzliche Gewährleistung auf Produktions- und Materialfehler, die zum Zeitpunkt der Auslieferung vorhanden waren. Für gebrauchstypische Verschleiberscheinungen wird nicht gehaftet. Diese Gewährleistung gilt nicht für Mangel, die auf eine unsachgemäß Benutzung, mangelnde Wartung, Fremdeingriff oder mechanische Beschädigung zurückzuführen sind. Die gilt insbesondere bei bereits benutzen Akkus und Akkus, die deutliche Gebrauchtspuren aufweisen.

Schäden oder Leistungseinbußen aufgrund von Fehlbehandlung und/oder Überlastung sind kein Produktfehler. Akkus sind Verbrauchsgegenstände und unterliegen einer gewissen Alterung. Diese wird durch Faktoren wie z.B. Höhe der Lade-/Entladestrome, Ladeverfahren, Betriebs- und Lagertemperatur, sowie Ladezustand während der Lagerung beeinflusst. U.a. zeigt sich die Alterung an einem irreversiblen (nicht rückgangig machbar) Kapazitätsverlust. Im Modellbereich, wo Akkus wurde als Stromversorgung für Motoren eingesetzt werden, fließen teilweise sehr hohe Strome.

6. Haftungsausschluss

Da uns sowohl eine Kontrolle der Ladung/Entladung, der Handhabung, der Einhaltung von montage-bzw. Betriebshinweisen, sowie des Ersatzes des Akkus und dessen Wartung nicht möglich ist, kann TAMIYA / CARSON keinerlei Haftung fur Verluste, Schaden oder Kosten übernehmen. Jeglicher Anspruch auf Schadenersatz, der sich durch den Betrieb, den Ausfall bzw. Fehlfunktionen ergeben kann, oder in irgendeiner Weise damit zusammenhängt, wird davon abgelehtn. Für Personen und Sachschaden und deren Folgen, die aus unserer Lieferung entstehen, übernehmen wir keine Haftung.

7. Entsorgungshinweis

Akkus sind Sondermull. Beschädigte oder unbrauchbare Zellen müssen entsprechend entsorgt werden.

Keine Haftung für Druckfehler, Änderungen vorbehalten!

SICHERHEITSANWEISUNGEN (BITTE AUFBEWAHREN!)

1. ACHTJNG! Nicht für Kinder unter 3 Jahren

geeignet. Es besteht Erstickungsgefahr

wegen verschluckbarer Kleinteile! Es besteht

Strangulationsgefahr durch das lange Kabel!itte verwahren. Sie diese Hinweise fur eine eventuelle Korrespondenz.

Farbliche und technische Änderungen bleiben vorbehalten. Die Hilfe von Erwachsenen ist erforderlich, um die Transportsicherungen zu entfern.

1. Niemals das Fahrzeug hochnehmen, solange die Räder noch drehen.
2. Finger, Haare und lose Kleidung nicht in die Nähe des Motors oder der Räder bringen, wenn das Gerät auf "ON" geschalteit ist.
3. Um unvorhergesehen Betrieb zu vermeiden, müssen die Batterien und Akkus bei Nichtverwendung aus dem Spielzeug genommen werden - wenn möglich.
4. Zuerst muss der Sender und dann das Fahrzeug eingeschaltet werden, um einen unvorhgesehen Betrieb zu vermeiden. (Änderung vorbehalten - siehe weitereInfos in der Anleitung). Beim Ausschalten stets das Fahrzeug und dann den Sender abschalten.
5. Verwerden Sie ausschließlich die darauf festgelegten Batterien! Legen Sie sie so ein, dass die positiven und negativen Pole an der richtige Stellen sind! Werfen Sie verbrauchte Batterien nicht in den Haushaltsmull, sondern bringen Sie sie zu einer Sammelstelle oder

entsorgen Sie sie bei einem Sondermulldepot. Entfernen Sie leere Batterien aus dem Spielzeug. Nicht wiederaufladbare Batterien durren nicht aufgeladen werden.

Wiederaufladbare Batterien sind vor dem Aufladen aus dem Spielzeug herauszunehmen. Aufladbare Batterien dürfen nur von Erwachsenen aufgeladen werden. Verwenden Sie keine unterschiedlichen Typen von Batterien und setzen Sie nicht gleichzeitig neue und gebrauchte Batterien ein. Schließen Sie die Verbindungsstege nicht kurz. Mischen Sie nicht neue und alte Batterien. Mischen Sie nicht Alkaline, Standard-(Kohle-Zink) und wiederaufladbare Batterien.

1. Um eine optimale Funktion zu gewährleisten, empfehlen wir für das Fahrzeug, nur Alkaline Batterien oder aufladbare Akkumulatoren zu verwenden.
2. Ladegerät regelmäß auf Schäden überprüfen. Bei einem Schadenarf das Ladegerät bis zur vollständigen Reparatur nicht mehr verwendet werden. Ladevorgang nur in trockenen Räumen durchfuhren, Gerät vor Nasse schützen.
   9.ittekeineKabelin Steckdosenanschlusste stecken
3. Das Spielzeugarf nur mit Geräten der Klasse II verbunden werden, die mit dem folgenden Symbol versehen sind:

TECHNISCHE DATEN

• Modell mit 2,4 GHz Steuerung (max. Sendeleistung 10 mW)
• Betriebsspannung Sender: 3 V

• Betriebsspannung Fahrzeug: 9,6 V

• Funktion:

Fahren vorwarts/rückwarts/links/rechts
- ON/OFF Road Fahrunktion
- Flip Funktion

LIEFERUMFANG

1. RC-Modell
2. Fernsteuerung

3. 1x9,6V/1000mAh aufladbarer NiMH Akkupack

4. 2x1,5V AA Batterien

5. Stecker-Ladegerät
6. Betriebsanleitung

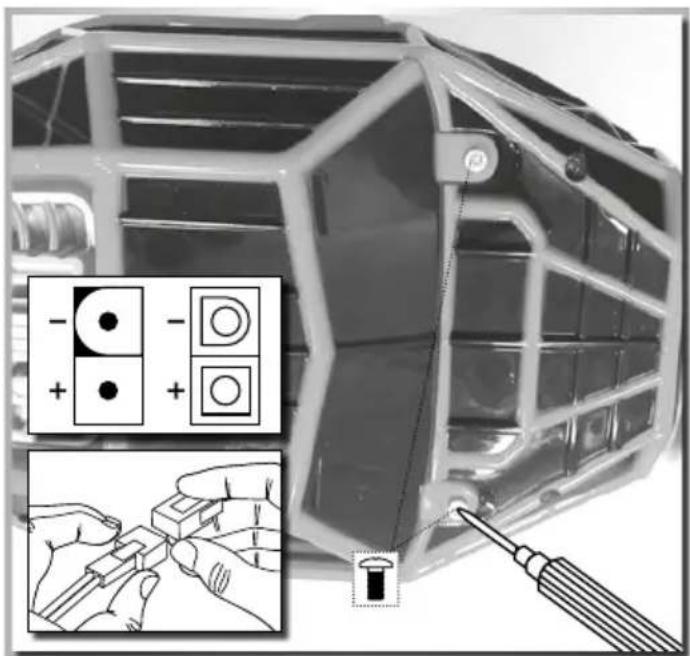

EINLEGENDES FAHRAKKUS

1. Öffnen Sie an der Unterseite des Modells die beiden Schrauben des Batteriedeckels
2. Schlieben Sie den voll aufgeladenen Akku an dem dazu vorgesehen Stecker im Batteriefach an. Achten Sie darauf auf die richtige Polarität.
3. Batteriedeckel fixieren und wieder verschrauben.

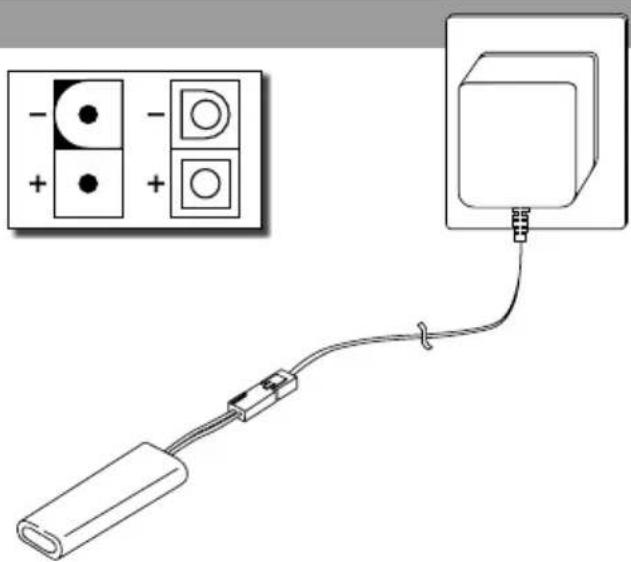

AKKULADEN

Verwenden Sie zum Laden des Akkus nur das im Lieferumfang enthaltene Ladegerät.

Ladevorgang:

1. Verbinden Sie den Akkupack mit dem Ladegerät und halten darauf auf die Passform des Steckers.(siehe Abb.)
2. Verbinden Sie nun das Ladegerät mit einer herkömmlichen Steckdose.
3. Die Ladezeit des Akkus beträgt max. 4-5 Stunden.

Ladehinweise: Achtung!!!

Wichtige Informationen über ihren wieder aufladbaren 9,6V NiMH Fahrakku:

1. Das Ladegerät und den Akku während des Ladevorganges nie unbeaufsichtigt setzen.
2. Wenn die Geschwindigkeit/Leistung Ihres RC-Modells nachlässt oder gar stehenbleibt,itte sofort den Betrieb einstellen und den Akku wieder auflagen.
3. Um die Leistung des Akkus zu erhalten, den Akku erst dann laden, wenn dieser leer ist.

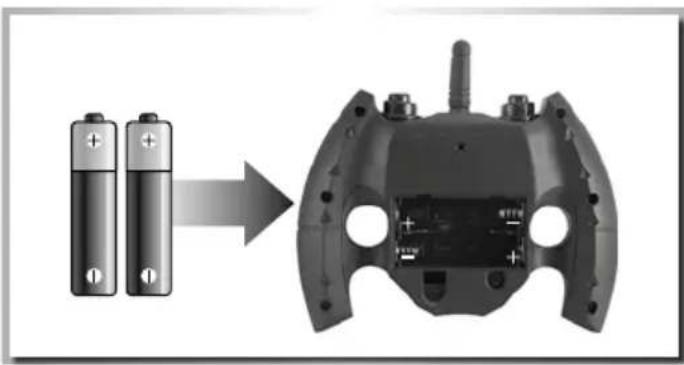

EINLEGENDER SENDERBATTERIE

1. Offnen Sie den Batteriedeckel an der Unterseite des Senders.
2. Legen Sie vollständig geladene Akkus oder neue Batterien der große AA/Mignon ein. Achten Sie auf die richtige Polarität Schließen Sie das Batteriefach anschließend wieder mit dem Deckel. Der Deckel muss richtig einrasten. Überprüfen Sie diesen auf exakten Sitz.

START

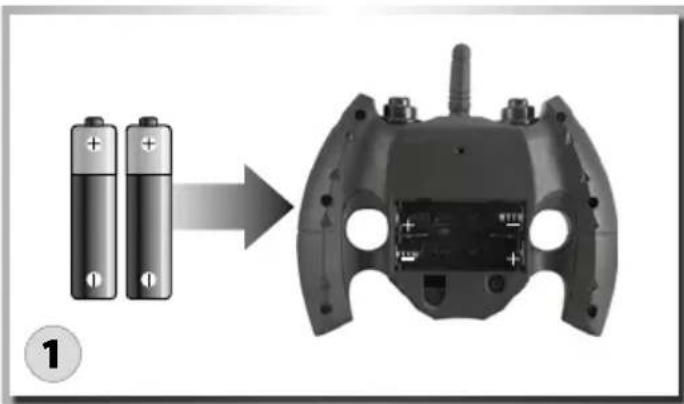

1. Zuerst die Senderbatterien einlagen. (LED blinkt).

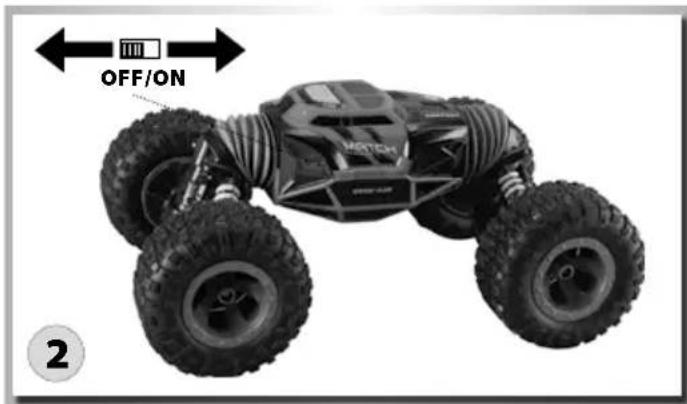

2. Als{nachsteskonnenSiedasModellaktivieren.

Hierzu den Hauptschalter (Power) auf der Unterseite des Modells auf "ON" schiben.

Die LED am Sender erlischt und somit ist die Verbindung erfolgreich.

Das Fahrzeug ist nun einsatzbereit.

STEUERN DES MODELLS

Vorwärts

Rückwarts

Durch Betätigung des Gashebels konnen Sie das Modell vorwarts und ruckwarts steuern.

links

rechts

Durch Betätigung des Lenkrades können Sie das Modell nach links und rechts lenken.

FUNKTION OFF/ON ROAD

ON Road OFF Road

Wand oder Hindernis

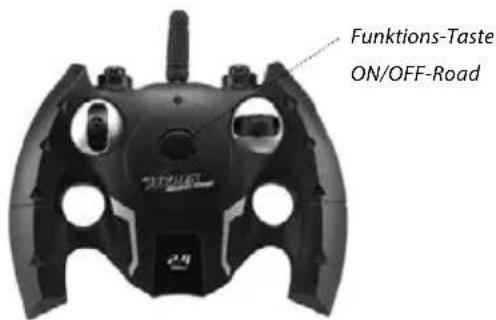

Functions-Taste:

Hiermit lasst sich das Modell durch nur einen Knopfdruck in ein OFF/ON Road Fahrzeug verwandeln.

OFF Road Funktion:

• Fahrzeug verwandelt sich in ein Gelände-Modell mit großer Bodenfreiheit
• OFF Road Funktion ist nur in eine Richtung verfügbar
• Befindet sich das Modell auf dem Rücken ist die OFF Road Funktion nicht möglich

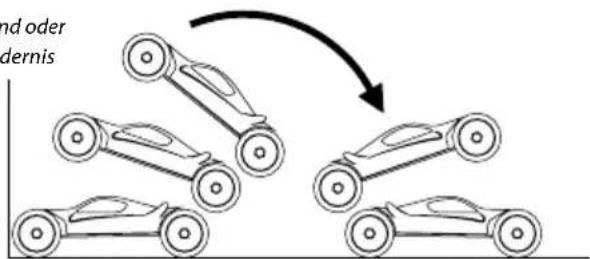

Flip-Back Function:

These Funktion ist nur in der ON Road Position möglich.
- Fahrzeug überschlågt sich nach hinten und führ auf dem Kopf weiter

BINDING

Zuordnung der Senderkennung zum Empfänger (Binding)

Sollte das Fahrzeug nicht mehr auf dem Sender reagieren, so schalten sie den Sender und das Fahrzeug aus und anschließend beides wieder an.

Der Sender und Fahrzeug werden nun neu miteinander verbunden.

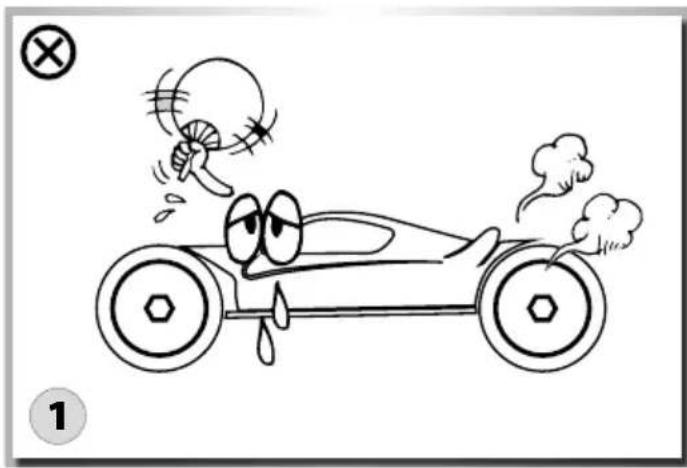

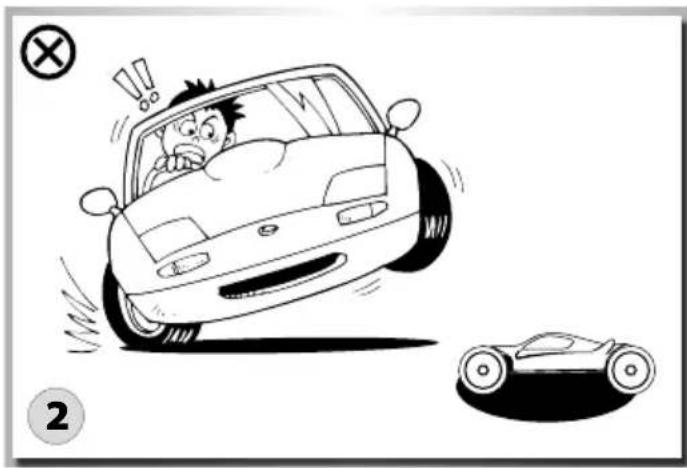

JETZT SOLL DIE FAHRT LOSGEHEN

Permanenten Motoreinsatz vermeiden. Den Motor nach der Fahrt etwa 30 Minuten abkühlen halten.

Fahren Sie mit dem Modell niemals auf öffentlichen Plätzen, daß den Straβenverkehr gefährden konnte.

VORSICHTSMASSNAHMEN BEIM BETRIEB DES RC-MODELLS

• Fahren Sie mit dem Modell niemals in belebten Gegen, in der Nähe von Menschen oder Tieren, um Schäden an Gegenständen oder Personen zu verhindern.
• Fahren Sie mit dem Modell niemals auf Grasflächen. Sich fest wickelindes Gras kann die Achsendrehung behindern und den Motor erhitzen.
• Fahren Sie nie mit dem Modell im Sand, Sumpf und Schlamm.
• Fahren Sie mit dem Modell niemals in der Höhe von Flüssen, Teichen oder Seen, damit das RC-Modell nicht ins Wasser fällt.
• Fahren Sie mit dem Modell niemals bei Regen oder Schneefall im Freien. Fahrzeug nur auf trockenen Untergrund betreiben (Pfutzten und Schnee unbedingt vermeiden).

FEHLERSUCHE

Problem Ursache Lösung
Das Modell führt nicht Sender oder Empfänger sind nicht eingeschaltet	Schalten sie den Sender oder Empfänger ein
	Polarität der Akkus oder Akkutyp sind falsch Prüfen Sie die Polarität und den Akkutyp
	Batterien/Akkus sind schwach oder ganzz entleert
Kontrollverlust Batterien/Akkus sind schwach oder ganzz entleert	Tauschen Sie die Batterien aus bzw. tauschen Sie die Akkus oder laden sie die Akkus neu
Modell führt nicht graDEaus	Tauschen Sie die Batterien aus bzw. tauschen Sie die Akkus oder laden sie die Akkus neu
	Langsam
	Batterien/Akkus sind schwach
	Die hinteren Radmuttern sind lose Ziehen Sie die Radmuttern fest an
	Motor hat an Leistung verloren Tauschen Sie den Motor aus
	Staub/Fremdkörper ist in das Getriebegel langt
