BEDIENUNGSANLEITUNG WB501XX Vonroc

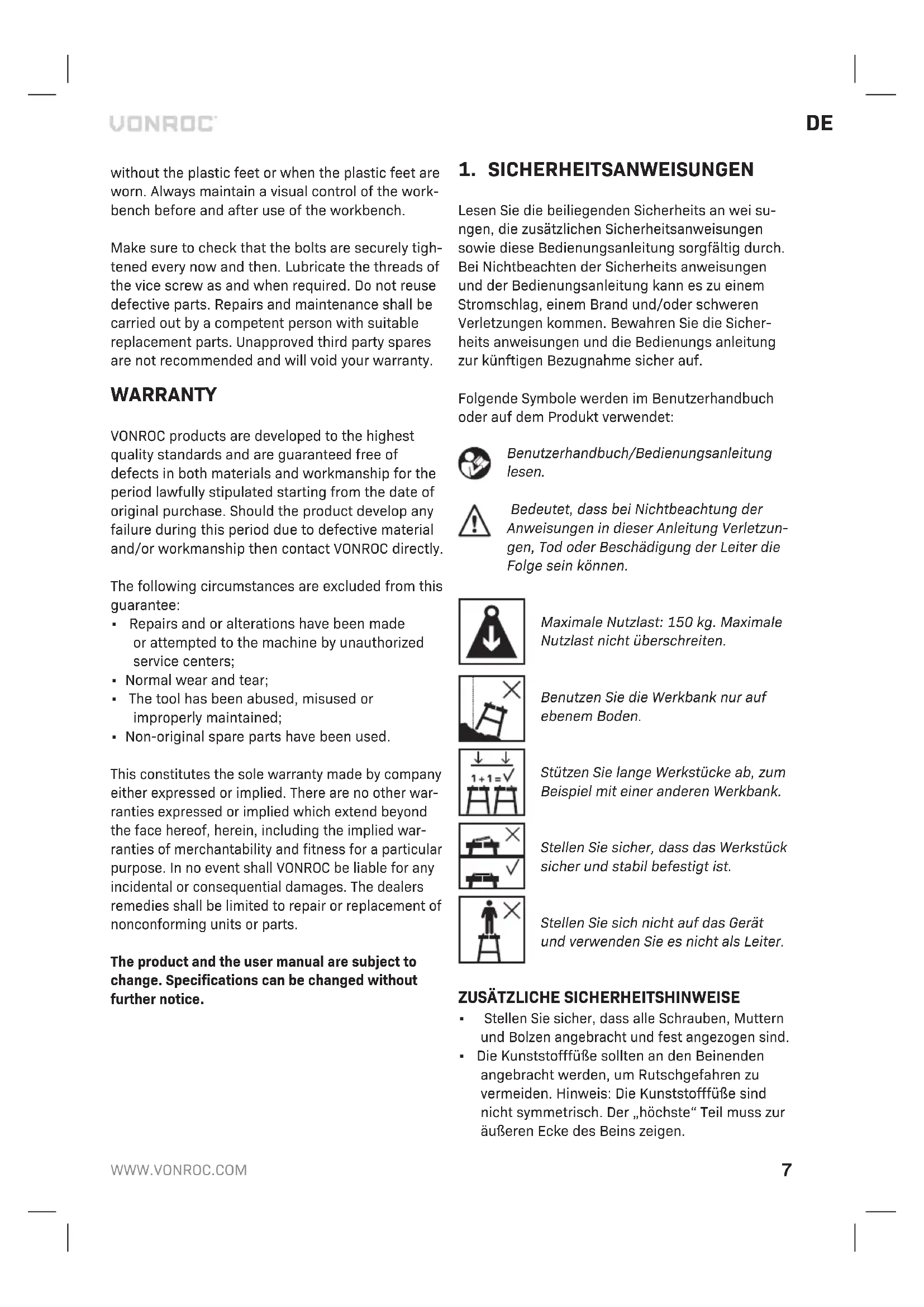

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei sungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lessen.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung der Leiter die Folge sein konnen.

Maximale Nutzlast: 150 kg. Maximale Nutzlast nicht überschreiben.

Benutzen Sie die Werkbank nur auf ebenem Boden.

Stützen Sie lange Werkstücke ab, zum Beispiel mit einer anderen Werkbank.

Stellen Sie sicher, dass das Werkstück sicher und stabil befestigt ist.

Stellen Sie sich nicht auf das Gerät und verwenden Sie es nicht als Leiter.

ZUSÄTZLICHE SICHERHEITSHINWEISE

• Stellen Sie sichere, dass alle Schrauben, Muttern und Bolzen angebracht und fest angezogen sind.
  Die Kunststoffübe sollen an den Beinenden angebracht werden, um Rutschgefahren zu vermeiden. Hinweis: Die Kunststoffübe sind nicht symmetrisch. Der „hochste" Teil muss zur äußerten Ecke des Beins zeigen.

• Prufen Sie die Klemmvorrichtung auf reibungslose Bewegung.

• Verwenden Sie die Klemmbank nicht als Sitzgelegenheit, als Tritthocker, Trittleiter oder sonstige Stehhilfe.
• Überschreiben Sie nicht die Nennlast oder Klemmkraft.
  Schwere Lasten müssen vorsichtig auf der Werkbank abgelegt werden.
• Verteilen Sie das Gewicht gleichmäßig über die Arbeitsplatte. Verteilen Sie Lasten nicht ungleichmäßig, da das Gerät sonst umkippen besteht.
• Stützen Sie lange Werkstücke ab, zum Beispiel mit einer anderen Werkbank.
• Nur auf stabilen, ebenen Flächen aufstellen.
• Alle vier Beine müssen Bodenkontakt haben, verwenden Sie gegebenenfalls Ausgleichscheiben.
• Stellen Sie sicher, dass das Werkstück während der Arbeit ordnungsgemäß gesichert ist.
• Nur mit den Händen nach unter drücken, um die Arbeitsplatte zu stabilisieren.
  Tisch nicht mit den Füßen abstutzen.
  Von Kindern fernhalten. Bewahren Sie das Produkt an einem sicheren Ort auf.
• Keine Anbau- oder Zubehörteile verwenden, die nicht vom Hersteller des Produkts empfohlen werden. Die Verwendung von nicht empfohlenen Anbau- oder Zubehörteilen kann zu schweren Verletzungen führen.
• Setzen Sie das Gerät keinem Regen aus und verwenden Sie es nicht an feuchten Orten.
• Bewahren Sie diese Anweisungen auf. Greifen Sie bei Bedarf auf sie zurück und stellen Sie sie anderen zur Verfügung, die diesen Zubehör eventuell verwenden. Wenn Sie{jemandem dieseres Zubehörnteil leihen, geben Sie ihm diese Anweisungen mit, um Missbrauch des Produkts und mögliche Verletzungen zu vermeiden.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Der Werk- und Spannisch ist für den Privatgebrauch in Haus- und Gartenumgebungen sowie für Hobbyzwecke konzipiert und dazu bestimmt, Gegenstände festzuhalten, die durch Sagen, Lackieren oder Reinigen, Schleifen, Polieren und Kleben bearbeitet werden sollen. Diese Werkbank ist kein Spielzeug. Kinder mussen stets beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Werkbank

spielen. These Werkbank wurde nicht für den professionellen Gebrauch entwickelt. Der Werk- und Spannisch muss gemäß dieser Anleitung gehabit, gepflegt und gewartet werden. Jede andere Verwendung gilt als unangemessen und kann zu Sachschaenen oder Verletzungen führen.

TECHNISCHE DATEN

Modellnummer WB501XX
Max. Nutzlast 150 kg
Arbeitshöhe 755 mm
Größe geöffnet 775 x 520 x 635 mm
Gewicht 4,8 kg

BESCHREIBUNG

Die Buchstaben und Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 4.

1. Schraube
2. Bolzen, Mutter, Unterlegscheibe M6
3. Bolzen, Mutter, Unterlegscheibe M8
4. Schraubenschlüssel
5. Kunststofffuß
6. Schraubzwinge
7. Gleitfuß
8. Querbalken
9. Tisch
   10.Gestell

3. MONTAGE

Abb. A

• Legen Sie die Tischplatten (9) mit den Schraubenlochern nach oben ab.

Abb. B

• Befestigen Sie beide Gleitfüsse (7) mit den Schrauben (1) an den Tischplatten (9).
• Achten Sie darauf, dass die Schrauben sichere aber nicht zu fest angezogen sind.

Abb.C

• Verbinden Sie das Gestell (10) mit Hilfe von Bolzen, Mutter und Unterlegscheibe M8 (3) mit den Gleichführung (7). Dazu können Sie die Werkbank auch auf den Kopf stellen.
• Ziehen Sie die Bolzen (3) nicht zu fest an, daß sich die Werkbank sonst nicht leicht ein- und ausklappen{lsst.

Abb. D

• Setzen Sie die Querstangen (8) auf das Gestell (10). Befestigen Sie sie mit Bolzen, Mutter und Unterlegscheibe M6 (2). Dazu können Sie die Werkbank auch auf den Kopf stellen.
• Achten Sie daraufuf, dass die Schrauben sichere aber nicht zu fest angezogen sind.

Abb. E

• Befestigen Sie die Kunststoffüge (5) an den Beinen.
• Hinweis: Die Kunststoffübe sind nicht symmetrisch. Der „hochste“ Teil muss zur äußerten Ecke des Beins zeigen.

Abb.F

• Setzen Sie die Schraubzwingen (6) in eines der LÖcher der Tischplatten (9) ein.

4. BETRIEB

Abb. G

Drehen Sie die Handkurbeln im Uhrzeigersinn, um ein Werkstück in die Schraubzwingen einzuspannen. Drehen Sie die Handkurbeln gegen den Uhrzeigersinn, um ein Werkstück aus den Schraubzwingen zu offen.

Abb. H

Achten Sie beim Ausklappen der Werkbank darauf, dass Sie die Klappstreben nach unter drücken.

Zum Zusammenklappen der Werkbank drehen Sie zuerst die Schraubzwingen mit den Handkurbeln vollständig zusammen. Schieben Sie dann die Klappstreben wie in der Abbildung gezeigt nach oben und klappen Sie die Werkbank zusammen. Wenn dies schwierig ist, lösen Sie die in Abbildung C gezeugten Schrauben etwas.

5. WARTUNG

Die Werkbank ist so konzipiert, dass sie für einen langen Zeitraum und bei minimalem Wartungsaufwand fehlerfrei Funktioniert. Verlangern Sie ihre Lebensdauer, indem Sie sie regelmäßiger reinigen und richtig behandeln.

Reinigung

Reinigen Sie die Werkbank regelmäßig, vorzugsweise nach jedem Gebrauch Verwenden Sie zum Reinigen einen geeigneten Haushaltsreiniger und ein weiches, trockenes Tuch. Tauchen Sie ihre Werkbank keinesfalls in Wasser oder andere Flüssigkeiten. Verwenden Sie keine Lösungsmittel (Benzin, Alkohol, Ammoniak usw.), da sie die Kunststoffeile beschädigen konnen.

Aufbewahrung

Bewahren Sie die Werkbank drinnen, in einer trockenen Umgebung und vor Verunreinigungen geschützt auf. Lagern Sie die Werkbank nur im trockenen Zustand. Setzen Sie ihre Werkbank keine feuchten Umgebungen aus, da dies die Werkbank beschädigen kann. Außerhalb der Reichweite von Kindern aufbewahren. Liegend lagern oder an der Wand aufhängen.

Wartung

Verwenden Sie niemals eine beschädigte Klemmbank. Vorübergehende Reparaturen sind nicht gestattet. Überprüfen Sie vor und nach dem Gebrauch der Werkbank deren Kunststoffübe. Verwenden Sie die Werkbank nicht ohne die Kunststoffübe oder wenn diese abgenutzt sind. Führten Sie vor und nach dem Gebrauch der Werkbank immer eine Sichtkontrolle der Werkbank durch.

Überprüfen Sie regelmäßig, dass die Bolzen fest angezogen sind. Schmieren Sie die Schraubengewinde der Schraubzwingen bei Bedarf. Defekte Teile nicht wiederverwenden. Reparaturen und Wartungsarbeiten müssen von einer sichkundigen Person und mit geeigneten Ersatzteilen durchgeführt werden. Nicht freiigegebene Ersatzteile von Drittanbietern werden nicht empfohlen und führen zum Erlöschen der Garantie.

GARANTIE

VONROC-Produkte werden nach den hochsten Quali tats stan dards entwickelt und sind fur den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprung lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führung. Sollte das Produkt in thisem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen,wenden Sie sichitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
  Normale Abnutzung und Verschleif.
  Das Werkzeug wurde übermögige beansprucht, missbrauchlich verwendet oder falsch gewartet.
  Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausrücklich als auch implizit. Es gibt keine anderen ausrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgeh, einschließlich der stillschweigenden Garantien der Marktgangigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Handlers beschranken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigungändern
