BEDIENUNGSANLEITUNG VeroCafe Latte TES503M1DE BOSCH

de Deutsch 2 en English 23 fr Français 43 it Italiano 64 Lieferumfang (siehe Seite 2) Included in delivery (see page 23) Contenu de l’emballage (voir page 43) Contenuto della confezione (ved. pagina 64)2 de Robert Bosch Hausgeräte GmbH Sehr geehrte Kaffeeliebhaberin, sehr geehrter Kaffeeliebhaber. Herzlichen Glückwunsch zum Kauf dieses Kaffeevollautomaten aus dem Hause Bosch. Bitte auch die beiliegende Kurzanleitung beachten. Sie kann in einem speziellen Aufbewahrungsfach (5c) bis zum nächsten Gebrauch verstaut werden. Lieferumfang (siehe Übersichtsbild am Anfang der Anleitung) a Kaffeevollautomat TES503 b Kurzanleitung c Gebrauchsanleitung d Milchschlauch/Drehwähler e Wasserhärtestreifen f Pulverlöffel Nur TES503M1DE g Milchbehälter

• Menüeinstellungen p. 9
• Mahlgrad einstellen p. 10
• Zubereitung mit Kaffeebohnen p. 11
• Zubereitung mit gemahlenem Kaffee p. 11
• Heißwasser beziehen p. 12
• Milchschaum oder warme Milch zubereiten p. 12

• Tipps zum Energiesparen p. 16
• Service-Programme p. 16
• Frostschutz p. 19
• Zubehör p. 20
• Entsorgung p. 20
• Garantiebedingungen p. 20
• Technische Daten p. 20
• Einfache Probleme selbst beheben de TES503 | 02/2014 Sicherheitshinweise Die Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und auf bewahren! Bei Weitergabe des Geräts diese Anleitung beilegen. Dieses Gerät ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. A Stromschlaggefahr! Gerät nur gemäß Angaben auf dem Typen schild anschließen undbetreiben.ReparaturenamGerät,wiez.B.einebeschädigte Netzanschlussleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder unter 8 Jahren sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Kinder dürfen nicht mit dem Gerät spielen.ReinigungundBenutzer-WartungdürfennichtdurchKinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.4 de Robert Bosch Hausgeräte GmbH Gerät oder Netzkabel niemals in Wasser tauchen. Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Im Fehlerfall sofort den Netzstecker ziehen oder die Netzspannung ausschalten. A Erstickungsgefahr! Kinder nicht mit Verpackungsmaterial spielen lassen. ¡ Verbrühungsgefahr! Der Auslauf (6c) des Milchschäumers wird sehr heiß. Milchschaum oder warme Milch tritt mit hohem Druck aus dem Milchschäumer (6) aus. Milchspritzer können zu Verbrühungen führen. Auslauf (6c) nicht berühren oder auf Personen richten. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Gerät nur benutzen, wenn der Milch schäumer (6) komplett zusammengebaut und montiert ist. ¡ Verletzungsgefahr! Nicht in das Mahlwerk greifen.5de TES503 | 02/2014 Bedienelemente Netzschalter O / I Mit dem Netzschalter O / I (9) wird das Gerät eingeschaltet oder vollständig ausge-schaltet (Stromzufuhr wird unterbrochen). Wichtig: Vor dem Ausschalten das Spül-programm ausführen oder zum Ausschalten die Taste e off / j (12) benutzen. Taste e off / j Durch kurzes Drücken der Taste e off / j (12) spült das Gerät und schaltet aus. Durch langes Drücken der Taste e off / j (12) werden die Benutzereinstellungen aufgerufen oder die Entkalkungs- und Taste h Durch Drücken der Taste h (11) wird Dampf erzeugt, der zur Zubereitung von Milch schaum oder warmer Milch dient.Taste start Durch Drücken der Taste start (10) wird die Getränkezubereitung oder ein Service-programm gestartet. Durch erneutes Drücken während der Getränkezubereitung kann der Bezug vorzeitig gestoppt werden. Drehknopf „Kaffeestärke“Mit diesem Drehknopf (13) wird die Kaffeestärke eingestellt. p. 213

Sehr mild Mild Normal Stark DoubleShot stark + DoubleShot stark ++ Bei diesen Kaffeestärken wird der Kaffee in 2 Stufen gebrüht. Siehe Kapitel „ aromaDouble Shot“. Auf einen Blick (siehe Übersichtsbilder A, B, C, D und E am Anfang der Anleitung)1 Bohnenbehälter 2 Aromadeckel3 Drehwähler für Mahlgradeinstellung4 Pulverschublade 5 Brüheinheit (Bild E) a) Brüheinheitb) Türc) Aufbewahrungsfach Kurzanleitungd) Auswurfhebel für Brüheinheite) Verriegelungf) Abdeckung 6 Milchschäumer (Bild C) abnehmbar a) Dampfventilb) Luftdüsec) Auslaufd) Drehwähler warme Milch/Milchschaume) Milchschlauch7 Kaffeeauslauf höhenverstellbar 8 Tropfschale (Bild D) a) Blendeb) Kaffeesatzbehälterc) Tropfschale Kaffeeauslaufd) Tropfblech Kaffeeauslaufe) Schwimmer9 Netzschalter O / I10 Taste start11 Taste h 12 Taste e off / j 13 Drehknopf „Kaffeestärke“14 Drehknopf „Getränkeauswahl“15 Display16 Abnehmbarer Wassertank17 Wassertankdeckel18 19 Aufbewahrungsfach für Pulverlöffel20 Stromanschlusskabel mit StaufachNur TES503M1DE21 Milchbehälter22 10 de Robert Bosch Hausgeräte GmbH Te mp. Hier kann die Brüh temperatur (hoch / mittel / niedrig) eingestellt werden. Sprache Hier kann die Displaysprache eingestellt werden. Wasserhärte Bei diesem Gerät ist die Wasserhärte einstellbar. Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Ab Werk ist die Wasserhärte 4 voreingestellt. Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung erfragt werden. Den Teststreifen kurz in Wasser tauchen, leicht abschütteln und nach einer Minute das Ergebnis ablesen. Stufe Wasserhärtegrad Deutsch (°dH) Französisch (°fH)

1-7 8-14 15-21 22-30 1-13 14-25 26-38 39-54 Mahlgrad einstellen Mit dem Drehwähler (3) für Mahlgradein- stellung kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden.

Achtung! Den Mahlgrad nur bei laufendem Mahlwerk verstellen! Das Gerät kann sonst beschä- digt werden. Nicht in das Mahlwerk greifen. ● Bei laufendem Mahlwerk den Drehwähler (3) zwischen feinem Kaffeepulver (a: Drehen gegen den Uhrzeigersinn) und gröberem Kaffeepulver (b: Drehen im Uhrzeigersinn) einstellen. a b Info: Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar. Tipp: Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen gröberen Mahlgrad einstellen.11de TES503.. | 02/2014 Zubereitung mit Kaffeebohnen Dieser Kaffeevollautomat mahlt für jeden Brühvorgang frischen Kaffee. Tipp: Vor zugsweise Espresso- oder Vollautomaten-Bohnen mischungen verwenden. Für eine optimale Qualität die Bohnen kühl und verschlossen aufbewahren oder tiefgefrieren. Die Kaffee- bohnen können auch tiefgefroren gemahlen werden. Wichtig: Täglich frisches Wasser in den Wassertank (16) füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank (16) sein. Es können verschiedene Kaffeegetränke ganz einfach durch Knopfdruck zubereitet werden. Zubereitung Das Gerät muss betriebsbereit sein.

1. Vorgewärmte Tasse(n) unter den Kaffee-

auslauf (7) stellen. Tipp: Bei kleinem Espresso immer die Tasse vorwärmen, z. B. mit Heißwasser.

2. Den gewünschten Kaffee und die

gewünschte Menge durch Drehen des oberen Drehknopfs (14) auswählen. Der gewählte Kaffee und die Menge werden im Display angezeigt.

3. Die gewünschte Stärke des Kaffees

durch Drehen des unteren Drehknopfs (13) auswählen. Die gewählte Stärke wird im Display angezeigt.

4. Taste start (10) drücken.

Der Kaffee wird vorgebrüht und läuft anschließend in die Tasse(n). Hinweis: Bei einigen Einstellungen wird der Kaffee in zwei Schritten zubereitet (siehe Kapitel „ aromaDouble Shot“). Warten Sie, bis der Vorgang komplett abgeschlossen ist. Durch erneutes Drücken der Taste start (10) kann der Brühvorgang vorzeitig beendet werden. Zubereitung mit gemahlenem Kaffee Dieser Kaffeevollautomat kann auch mit gemahlenem Kaffee (kein löslicher Kaffee) betrieben werden. Hinweis: Bei der Zubereitung mit gemah- lenem Kaffee ist die aromaDouble Shot- Funktion nicht verfügbar. Wichtig: Täglich frisches Wasser in den Wassertank (16) füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank (16) sein. Zubereitung

1. Pulverschublade (4) öffnen.

2. Maximal 2 gestrichene Pulverlöffel

Kaffee in die Pulverschublade einfüllen. Achtung: Keine ganzen Bohnen oder löslichen Kaffee einfüllen.

3. Pulverschublade (4) schließen.

4. Gewünschtes Getränk durch Drehen

des oberen Drehknopfs (14) auswählen (nur eine Tasse möglich).

5. Taste start (10) drücken.

Der Kaffee wird gebrüht und läuft anschließend in die Tasse. Hinweis: Für eine weitere Tasse Kaffee den Vorgang wiederholen. Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um eine Überfüllung zu vermeiden. Das Gerät spült.16 deRobert Bosch Hausgeräte GmbH Tipps zum Energiesparen ● Wird der Kaffeevollautomat nicht be nutzt, das Gerät ausschalten. Dazu die Taste e off / j (12) drücken. Das Gerät spült und schaltet aus. ● Kaffee- oder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vorzeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer schnel-leren Füllung der Tropfschale. ● Das Gerät regelmäßig entkalken, um Kalkablagerungen zu vermeiden. Kalk-rückstände führen zu einem höheren Energieverbrauch. Service-Programme Tipp: Siehe auch Kurzanleitung im Aufbewahrungsfach (5c).Je nach Benutzung erscheinen in gewissen Zeitabständen die folgenden Meldungen im Display: Entkalken notwendig! oder Reinigen notwendig! oder Calc‘n‘Clean notwendig! Das Gerät sollte unverzüglich mit dem entsprechenden Programm gereinigt oder entkalkt werden. Wahlweise können beide Vorgänge durch die Funktion Calc‘n‘Clean zusammengefasst werden (siehe Kapitel „Calc‘n‘Clean“). Erfolgt das Service-Programm nicht nach Anweisung, kann das Gerät beschädigt werden. Achtung!Bei jedem Service-Programm Entkalkungs- undReinigungsmittelnachAnleitungbe nutzen. Sicherheitshinweise auf der VerpackungderReinigungsmittelbeachten.Das Service-Programm keinesfalls unter-brechen! Flüssigkeiten nicht trinken!Niemals Essig, Mittel auf Essigbasis, Zitronen säure oder Mittel auf Zitronen-säure basis verwenden! Keinesfalls Entkalkungs tabletten oder andere Entkalkungsmittel in die Pulver-schublade (4) einfüllen!Speziell entwickelte und geeignete Entkalkungs- und Reinigungs tabletten sind über den Handel sowie den Kundendienst erhältlich (siehe Kapitel „Zubehör“).17de TES503.. | 02/2014 Entkalken Dauer: ca. 25 Minuten. Wichtig: tank eingesetzt, diesen unbedingt vor dem Start des Entkalkungsvorgangs entfernen. Wenn im Display die Meldung Entkalken not wendig! erscheint, drücken Sie die Taste e off / j (12) für 3 Sekunden und drücken Sie anschließend die Taste start (10). Der Entkalkungs vorgang startet. Um das Gerät zwischendurch zu entkalken, drücken Sie die Taste e off / j (12) für mindestens 3 Sekunden. Drücken Sie dann zweimal kurz die Taste e off / j (12). Drehen Sie den oberen Drehknopf (14) so lange, bis im Display Start Entkalken erscheint. Um den Entkalkungsvorgang zu starten, drücken Sie die Taste start (10). Das Display führt durch das Programm. Schale leeren Schale einsetzen Tropfschale (8) leeren und wieder ein setzen. Hinweis: erscheint die entsprechende Aufforderung, den Filter zu entfernen und erneut die Taste start (10) zu drücken. Falls noch nicht geschehen, Filter jetzt entfernen. Taste start (10) drücken. Entkalker einfüllen start drücken Lauwarmes Wasser in den leeren Wassertank (16) bis zur Markierung 0,5l einfüllen und eine Bosch Entkalkungs-

Verwendung von TCZ6002 unbedingt

Taste start (10) drücken. Entkalkung läuft Das Entkalkungsprogramm läuft jetzt ca. 10 Minuten. Behälter platzieren Schäumer ziehen Einen Behälter mit mindestens 0,5 Liter Fassungsvermögen unter den Auslauf (6c) stellen. Milchschäumer (6) durch Herausziehen öffnen. Entkalkung läuft Das Entkalkungsprogramm läuft jetzt ca. 12 Minuten. Tank reinigen/füllen start drücken Den Wassertank (16) spülen und frisches Was ser bis zur Markierung max einfüllen. Taste start (10) drücken. Entkalkung läuft Das Entkalkungsprogramm läuft jetzt ca. 30 Sekunden und spült das Gerät. Schäumer drücken Milchschäumer (6) durch Hineindrücken schließen. Entkalkung läuft Das Entkalkungsprogramm läuft jetzt ca. 1 Minute. Schale leeren Schale einsetzen Tropfschale (8) leeren und wieder einsetzen. Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. Das Gerät ist fertig entkalkt und wieder betriebsbereit. Wichtig: Das Gerät mit einem weichen,

stände der Entkalkungslösung sofort zu

kann sich Korrosion bilden. Neue Schwamm putztücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb vor Benut- zung unbedingt gründlich auswaschen.18 de Robert Bosch Hausgeräte GmbH Reinigen Dauer: ca. 10 Minuten. Wichtig: Die Brüheinheit vor dem Start des Service-Programms reinigen, siehe Kapitel „Brüheinheit reinigen“. Wenn im Display die Meldung Reinigen notwendig! erscheint, drücken Sie die Taste e off / j (12) für 3 Sekunden und drücken Sie anschließend die Taste start

Um das Gerät zwischendurch zu reinigen, drücken Sie die Taste e off / j (12) für mindestens 3 Sekunden. Drücken Sie dann zweimal kurz die Taste e off / j (12). Drehen Sie den oberen Drehknopf (14) so lange, bis im Display Start Reinigen

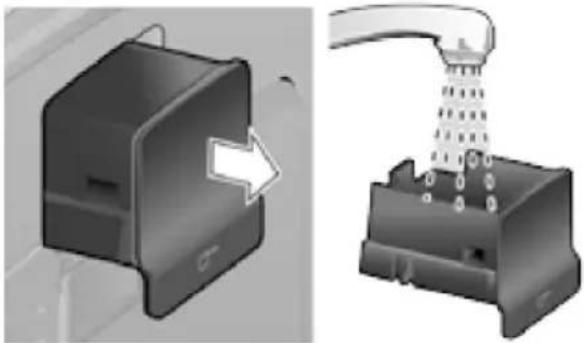

starten, drücken Sie die Taste start (10). Das Display führt durch das Programm. Schale leeren Schale einsetzen Tropfschale (8) leeren und wieder einsetzen. Reinigung läuft Das Gerät spült zweimal. Schublade öffnen Die Pulverschublade (4) öffnen. Reiniger einfüllen

und die Pulverschublade (4) schließen. Reinigung läuft

ca. 8 Minuten. Schale leeren Schale einsetzen Tropfschale (8) leeren und wieder ein setzen. Das Gerät ist fertig gereinigt und wieder betriebsbereit. Calc‘n‘Clean Dauer: ca. 35 Minuten. Calc‘n‘Clean kombiniert die Einzelfunk-

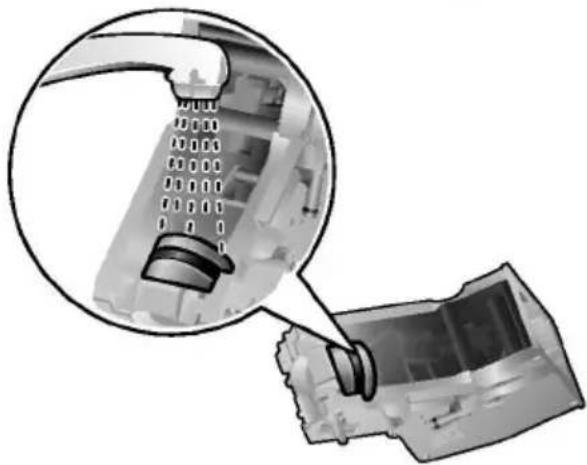

Fälligkeit der beiden Programme nah bei einander, schlägt der Kaffeevollautomat automatisch dieses Serviceprogramm vor. Wichtig: tank (16) eingesetzt, diesen unbedingt vor dem Start des Service-Programms entfernen. Die Brüheinheit vor dem Start des Service-Programms reinigen, siehe Kapitel „Brüheinheit reinigen“. Wenn im Display die Meldung Calc‘n‘Clean notwendig! erscheint, drücken Sie die Taste e off / j (12) für 3 Sekunden und drücken Sie anschließend die Taste start (10). Das Service-Programm startet. Um Calc‘n‘Clean zwischendurch durchzu- führen, drücken Sie die Taste e off / j (12) für mindestens 3 Sekunden. Drücken Sie dann zweimal kurz die Taste e off / j (12). Drehen Sie den oberen Drehknopf (14) so lange, bis im Display Start Calc‘n‘Clean erscheint. Um Calc‘n‘Clean zu starten, drücken Sie die Taste start (10). Das Display führt durch das Programm. Schale leeren Schale einsetzen Tropfschale (8) leeren und wieder einsetzen. Calc‘n‘Clean läuft Das Gerät spült zweimal. Schublade öffnen Die Pulverschublade (4) öffnen. Reiniger einfüllen

und die Pulverschublade (4) schließen.19de TES503.. | 02/2014 Hinweis: erscheint die entsprechende Aufforderung, den Filter zu entfernen und erneut die Taste start (10) zu drücken. Falls noch nicht geschehen, Filter jetzt entfernen. Taste start (10) drücken. Entkalker einfüllen start drücken Lauwarmes Wasser in den leeren Wassertank (16) bis zur Markierung 0,5l einfüllen und eine Bosch Entkalkungs-

Verwendung von TCZ6002 unbedingt

Taste start (10) drücken. Calc‘n‘Clean läuft Das Entkalkungsprogramm läuft jetzt ca. 10 Minuten. Behälter platzieren Schäumer ziehen Einen Behälter mit mindestens 1 Liter Fassungsvermögen unter den Auslauf (6c) stellen. Milchschäumer (6) durch Herausziehen öffnen. Calc‘n‘Clean läuft Das Entkalkungsprogramm läuft jetzt ca. 12 Minuten. Tank reinigen/füllen start drücken Den Wassertank (16) spülen und frisches Was ser bis zur Markierung max einfüllen. Taste start (10) drücken. Calc‘n‘Clean läuft Das Entkalkungsprogramm läuft jetzt ca. 30 Sekunden und spült das Gerät. Schäumer drücken Milchschäumer (6) durch Hineindrücken schließen. Calc‘n‘Clean läuft

ca. 8 Minuten. Schale leeren Schale einsetzen Tropfschale (8) leeren und wieder einsetzen. Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. Das Gerät ist fertig gereinigt und wieder betriebsbereit. Wichtig: Das Gerät mit einem weichen,

der Entkalkungslösung sofort zu entfernen.

Korrosion bilden. Neue Schwammputz- tücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb vor Benutzung unbedingt gründlich auswaschen. Frostschutz

Um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden. Info: Das Gerät muss betriebsbereit und der Wassertank (16) gefüllt sein.

1. Ein großes Gefäß unter den Auslauf (6c)

2. Taste h (11) drücken.

Die Taste h (11) blinkt, das Gerät heizt nun ca. 20 Sekunden lang auf. Danach erscheint Schäumer ziehen im Display.

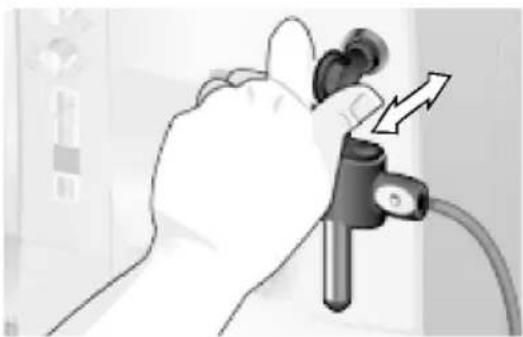

3. Milchschäumer (6) durch Herausziehen

öffnen und ca. 15 Sekunden dampfen lassen.

4. Mit dem Netzschalter O / I (9) das Gerät

5. Den Wassertank (16) und die Tropf-

schale (8) entleeren.20 de Robert Bosch Hausgeräte GmbH Technische Daten Elektrischer Anschluss (Spannung – Frequenz) 220-240 V – 50/60 Hz Leistung der Heizung 1600 W Maximaler Pumpendruck, statisch 15 bar Maximales Fassungsvermögen Wassertank (ohne Filter) 1,7 l Maximales Fassungsvermögen Bohnenbehälter 300 g Länge der Zuleitung 100 cm Abmessungen (H x B x T) 385 x 280 x 479 mm Gewicht, ungefüllt 9,3 kg Art des Mahlwerks Keramik Zubehör Folgendes Zubehör ist über den Handel und Kundendienst erhältlich. Zubehör Bestell nummer Handel / Kundendienst TCZ6001 / 00310575 Entkalkungstabletten TCZ8002 / 00576694 TCZ7003 / 00575491 TCZ8004 / 00576331 Milchbehälter mit „Fresh Lock“ Deckel TCZ8009N / 00576165 Entsorgung Entsorgen Sie die Verpackung umwelt- gerecht. Dieses Gerät ist entsprechend der

nahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Garantiebedingungen Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung her ausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedin- gungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben oder direkt bei unserer Landesvertretung anfordern. Die Garantie bedingungen für

auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantie be- dingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kauf- beleges erforderlich. Änderungen vorbehalten.21de TES503.. | 02/2014 Problem Ursache Abhilfe Displayanzeige Bohnen nachfüllen! trotz gefülltem Bohnenbehälter (1) oder Mahlwerk mahlt keine Kaffeebohnen. Bohnen fallen nicht ins Mahl werk (zu ölige Bohnen). Leicht an den Bohnen behälter (1) klopfen. Even tuell Kaffeesorte wechseln. Bei geleertem Bohnen behäl ter (1) diesen mit einem trockenen Tuch auswischen. Kein Heißwasserbezug möglich. Der Milchschäumer (6) ist verschmutzt. Milchschäumer (6) reinigen,

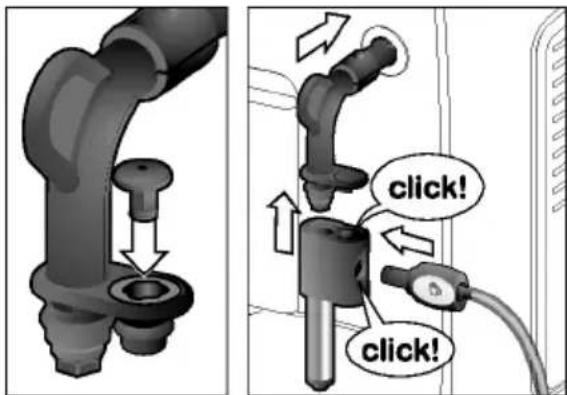

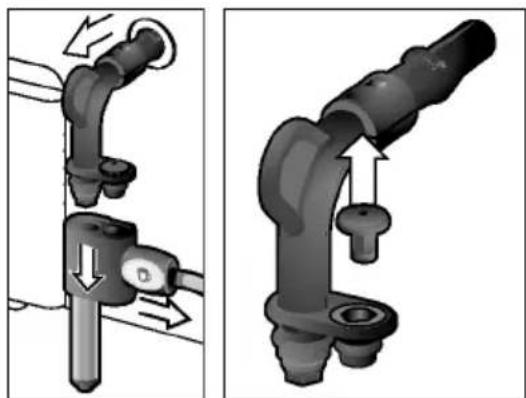

Zu wenig oder kein Milchschaum oder der Milchschäumer (6) saugt keine Milch an. Der Milchschäumer (6) ist verschmutzt. Milchschäumer (6) reinigen,

Ungeeignete Milch. Milch mit mindestens 1,5 % Fettgehalt verwenden. Der Milchschäumer (6) ist nicht richtig zusammen gesetzt. Milchschäumerteile befeuchten und fest zusammenpressen. Das Gerät ist verkalkt. Das Gerät nach Anleitung entkalken. Kaffee läuft nur tropfen-

Kaffee mehr. Der Mahlgrad ist zu fein eingestellt oder das Kaffeepulver ist zu fein. Mahlgrad gröber stellen oder gröberes Kaffeepulver verwenden. Das Gerät ist stark verkalkt. Das Gerät nach Anleitung entkalken. Kaffee hat keine „Crema“. Ungeeignete Kaffeesorte. Kaffeesorte mit höherem Anteil

Die Bohnen sind nicht mehr röstfrisch. Frische Bohnen verwenden. Der Mahlgrad ist nicht auf die Kaffeebohnen abgestimmt. Mahlgrad auf fein einstellen. Der Kaffee ist zu „sauer“. Der Mahlgrad ist zu grob eingestellt oder das Kaffeepulver ist zu grob. Mahlgrad feiner stellen oder feineres Kaffeepulver verwenden. Ungeeignete Kaffeesorte. Der Kaffee ist zu „bitter“. Der Mahlgrad ist zu fein eingestellt oder das Kaffeepulver ist zu fein. Mahlgrad gröber stellen oder gröberes Kaffeepulver verwenden. Ungeeignete Kaffeesorte. Kaffeesorte wechseln. Displayanzeige Störung Hotline Im Gerät ist ein Fehler. Bitte die Hotline anrufen. Können Probleme nicht behoben werden, unbedingt die Hotline anrufen!

Einfache Probleme selbst beheben22 de Robert Bosch Hausgeräte GmbH Problem Ursache Abhilfe

den Tankanschluss drücken. Displayanzeige Wassertank prüfen Wassertank falsch einge- setzt oder neuer Wasser-

gespült. Wassertank richtig einsetzen

spülen und in Betrieb nehmen. Kohlensäurehaltiges Wasser im Wassertank. Wassertank mit frischem Leitungswasser füllen. Der Kaffeesatz ist nicht kompakt und zu nass. Der Mahlgrad ist zu fein oder zu grob eingestellt oder es wird zu wenig Kaffeepulver verwendet. Mahlgrad gröber oder feiner stellen oder 2 gestrichene Mess- löffel Kaffeepulver verwenden. Displayanzeige Brüheinheit reinigen Verschmutzte Brüheinheit (5). Brüheinheit (5) reinigen. Zuviel Pulverkaffee in der Brüheinheit (5). Brüheinheit (5) reinigen. Maximal 2 gestrichene Pulver- löffel mit Kaffeepulver einfüllen. Der Mechanismus der Brüheinheit ist schwer gängig. Brüheinheit entnehmen und

Stark schwankende Kaffee- bzw. Milchschaumqualität. Das Gerät ist verkalkt. Das Gerät nach Anleitung entkalken. Tropfwasser auf innerem Geräteboden bei ent nommener Tropfschale (8). Tropfschale (8) zu früh entnommen. Tropfschale (8) erst einige Sekunden nach dem letzten Getränkebezug entnehmen. Displayanzeige Brüheinheit einsetzen Brüheinheit (5) fehlt oder wurde nicht erkannt. Gerät bei eingesetzter Brüh- einheit (5) ausschalten, drei Sekunden warten und wieder einschalten. Die Werkseinstellungen wurden verändert und sollen wieder aktiviert

Eigene, nicht mehr gewünschte Einstellungen wurden vorgenommen. Gerät mit dem Netzschalter O / I (9) ausschalten. Taste e off / j (12) und Taste h (11) gedrückt halten und Gerät mit Netzschalter O / I (9) einschalten. Anschlie- ßend mit Taste start (10) bestä- tigen. Die Werkseinstellungen sind aktiviert. Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! 23en TES503.. | 02/2014 Dear Coffee Connoisseur, Congratulations on purchasing this fully automatic espresso machine from Bosch. Please also note the enclosed quick refer- ence guide. It can be kept in the special storage compartment (5c) until it is needed. Included in delivery (see overview image at the beginning of this instruction manual) a Fully automatic espresso machine TES503 b Quick reference guide c Instruction manual

Simple troubleshooting42 en Robert Bosch Hausgeräte GmbH Problem Cause Solution
