BEDIENUNGSANLEITUNG LI15520CH SIEMENS
Gebrauchs- und Montageanleitung

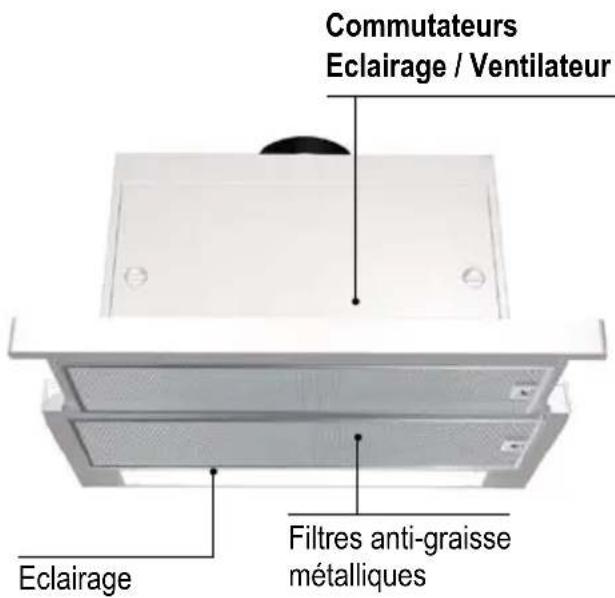

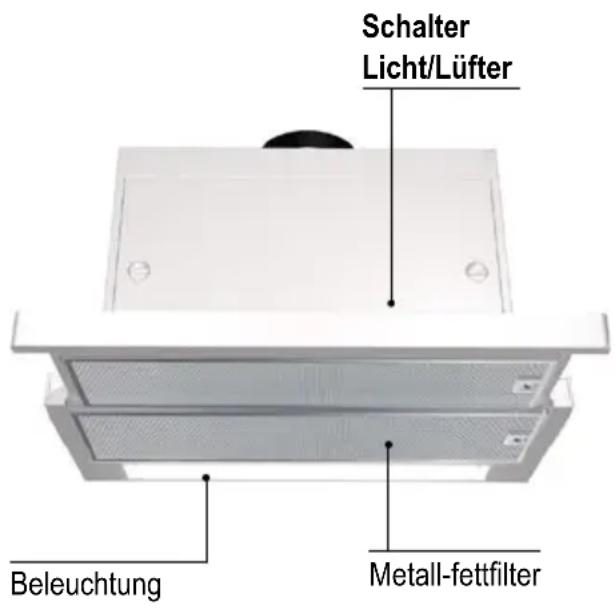

Gerätebeschreibung Betriebsarten
Betriebsarten
Abluftbetrieb:
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgtwerden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergütungsgefahr durch zusückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

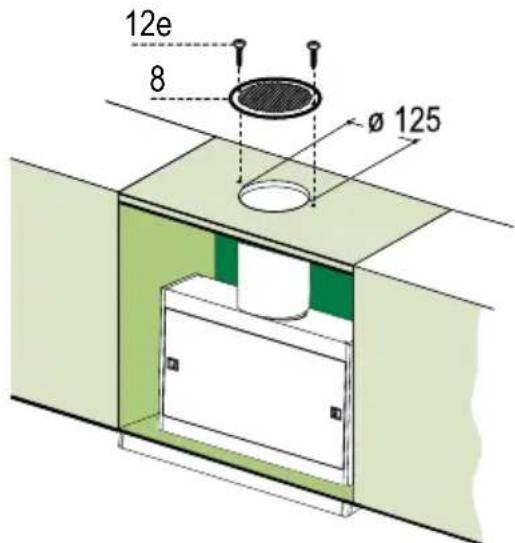

Umluftbetrieb:
Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zusammen.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden. Schalter Licht/Lüfter Filterauszug
Vor dem ersten Benutzen
Wichtige Hinweise:
These Gebrauchsanleitung gilt fur mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften durchgeführt werden.
Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.
Bevor Sie das neue Gerät benutzen,esen Sieitte sorgfältig die Gebrauchsanleitung.
Sie enthalt wichtige Informationen fur ihre
Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
Ist das Gerät beschädigt, darüber Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betrieben.
Überhitzte Fette oder Ole können sich leicht entzünden.
Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht lubereiten.
Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Gas-Kochstellen immer sachgemäß benutzen.
Wichtig:
Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Durch die starke Hitzeentwicklung der offenen
Gasflammen konnte die Dunstabzugshaube beschädigt werden.
Bedienen der Dunstabzugshaube
Der Kuchendunst wird am wirkungsvollsten beseitigt durch:
Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

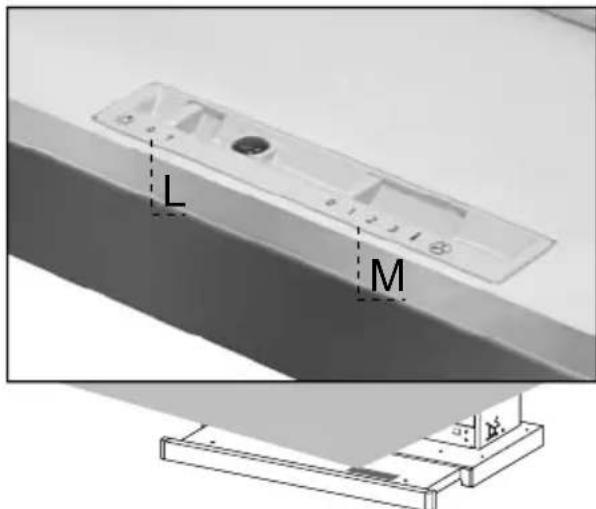

Die verschiedene Funktionen werden automatisch beim Ausziehen des Wrasenleitschirms eingeschaftet. Um die Funktionen wieder auszuschalten, den Wrasenleitschirm einschieben.
schalter L (Beleuchtung)
Schaltet die Beleuchtung ein und aus
schalter M Motor
Schaltet den Geblasemotor ein und aus
- kleinste Geblasestufe, diese Stufe ist für den geräuscharmen Dauerbetrieb der Haube bei geringer Wra-serentwicklung auf dem Kochfeld geeignet.
- mittlere Gebläsestufe, eignet sich durch das gute Verhältnis zwischen Gerauschentwicklung und Luftforderleitung für die meisten Kochsituationen.
- hochste Geblasestufe, eignet sich für starke Wrasenentwicklung auf dem Kochfeld, auch über langere Zeit hin.
i. Intensivstufe. Bei sehr starker Wra-senentwicklung auf dem Kochfeld geeignet.
Filter und Wartung
Metall-fettfilter
Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.
Achtung:
Bei zunehmender Sattigung mit fetthaltigen Rückstellenden erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.
Wichtig:
Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitze-stau beim Frittieren oder Braten entstehen kann.
Selbstragende Metall-fettfilter
Die Filter können auch im Geschirrspüler gereinigt werden und sollenn cirka alle 2 Monate - bzw. bei sehr intensivem Einsatz auch halten - gereinigt werden.
Den Wrasenleitschirm herausziehen.

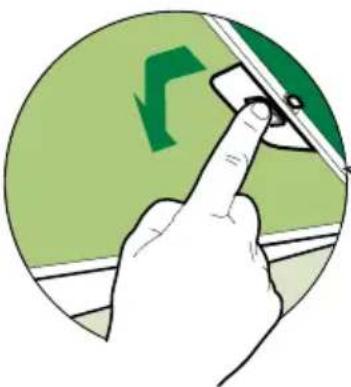

Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmer.
Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen setzen. (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
Beider Remontagedarauf achtendassich derGriffan dersichtbarenAuBenseitebefindet.
Den Wrasenleitschirm wieder einschieben.
Filter und Wartung
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim Umluftbetrieb.
Achtung:
Bei zunehmender Sattigung mit fetthaltigen Rückstellenden erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.
Wichtig:
Durchrechtzeitigen Wechsel des Aktivkohlefilters wird der Brandgebung vorgebeugt, die durch Hitze-stau beim Frittieren oder Braten entstehen kann.
Wechsel des Aktivkohlefilters:
Die Filter setzen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung,häufiger ersetzt werden.
Den Wrasenleitschirm herausziehen.
Die Fettfilter entnehmen

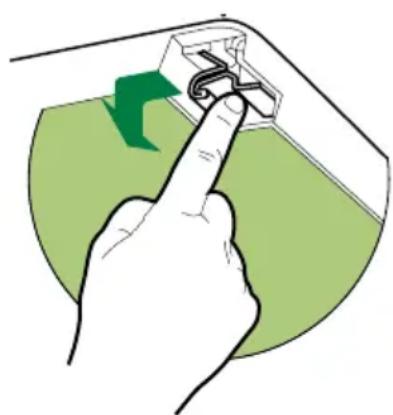

Die entsprechenden Haken losen und den gesattigten Aktivkohlefilter entnehmer.
Die Fettfilter wieder einsetzen.
Den Wrasenleitschirm wieder einschieben.
Entsorgung des alten Aktivkohlefilters:
Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des Netzstekkers bzw. Ausschalten der Sicherung stromlos machen.
Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube Höhe Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen.
Vorsicht! Küche ausreichend belüften, keine offene Flamme.
Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.
Keinen Edelstahlreiniger für die Bedientasten verwenden.
Edelstahloberflächen:
- Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoffoberflächen:
- Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
Keine trockenen Tücher verwenden. - Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
Keine Scheuermittel verwenden.
Auswechseln der Lampen
- Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
Die Lampen werden bei Betrieb sehr heißt. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

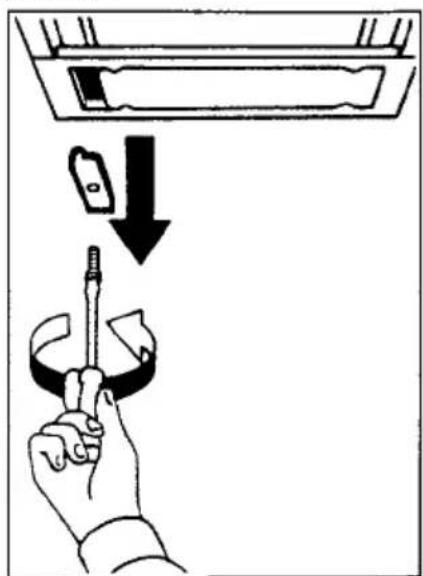

- Die Metallverschlüsse die die Metallplatte fixieren, entfernen.

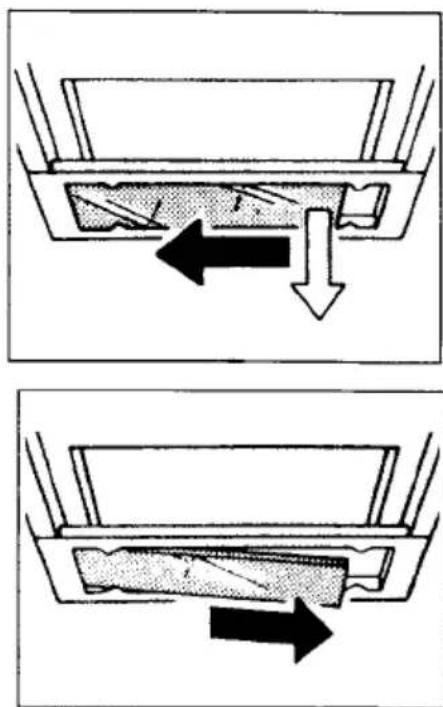

- Die gläserne Lampenabdeckung zur Seite glei - ten lessen, bisdie gegenüberliegende Seite frei liegt. Die frei Seite leichtnach untenziehen und die Lampenabdeckung zur Seite gleiten halten, bis die Beleuchtung gaz frei liegt.

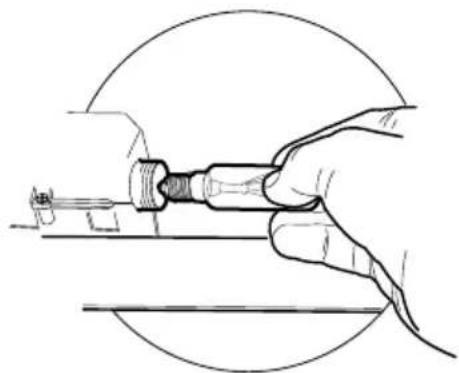

- Tauschen Sie die Lampe aus (handelsübliche Gluhlampen max. 40 Watt, Sockel E 14)
- Die gläserne Lampenabdeckung in umgekehr -ter Reihenfolge wieder anbringen.
- Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.
Störungen
Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anrufitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.
Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführren sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.
Montageanleitung:
Wichtige Hinweise
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
dem Produkt oder seiner
Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von Ihr dem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem sie das Produkt gekauft haben.
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihr Machfhandler oder bei ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 430 mm, Abb.1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto groBer ist die Moglichkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z.B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es mussen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaubearfur an einer Seite..., eingebautwerden.Abstandmind.300mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

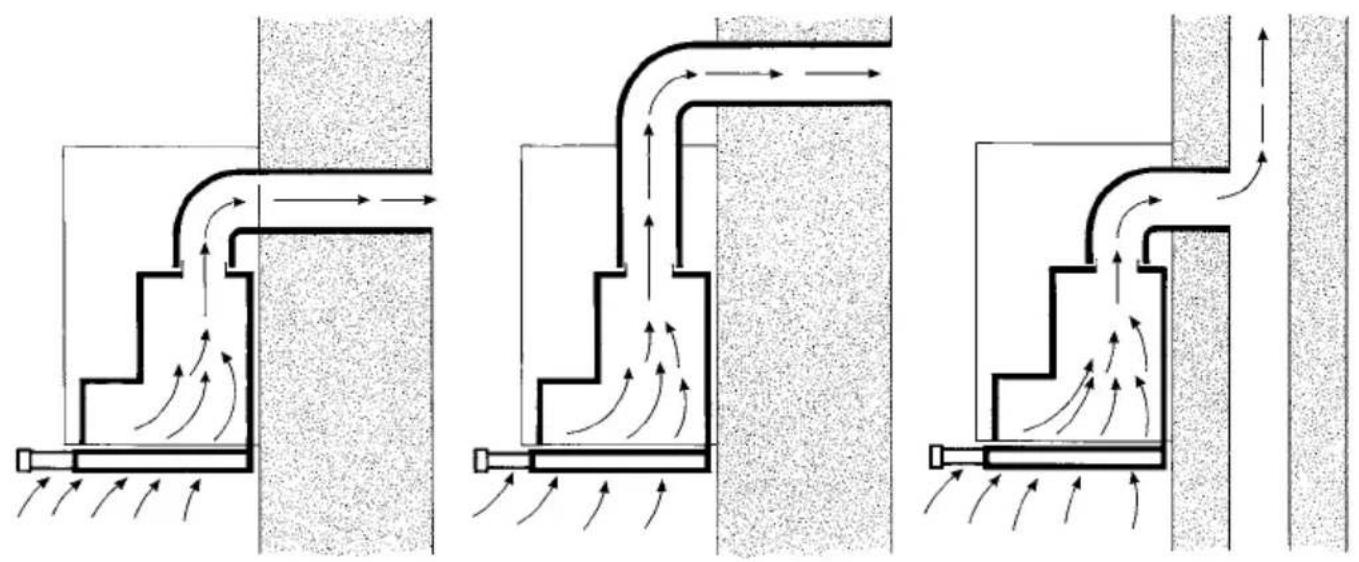

Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.
Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entluftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.
Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachträmen kann.
Bei nicht ausreichender Zuluft besteht Vergütungsgefahr durch zusückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
Bei Abluftbetrieb sollen in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.
Optimale Leistung der Dunstabzugshaube:
Kurzes, glattes Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser (am besten 120 mm) und große Rohrbögen.
Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbögen oderkleineren Rohrdurchmessern führ zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.
Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzu-fuhren sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.
Rundrohre
Kurzes Abluftrohr:
Innendurchmesser mind. 120~mm Iangeres Abluftrohr:
Innendurchmesser mind. 150 mm.
Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.
Sie sollen den keine scharfen Umlenkungen haben.
120mm ca. 113~cm_2
150mm ca. 177~cm_2
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.
Abluftanschluß
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 120mm) an die Außenrohrleitung angeschlossen werden.
Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
Eventuell vorhandene Aktivkohlefilter entnehmen.

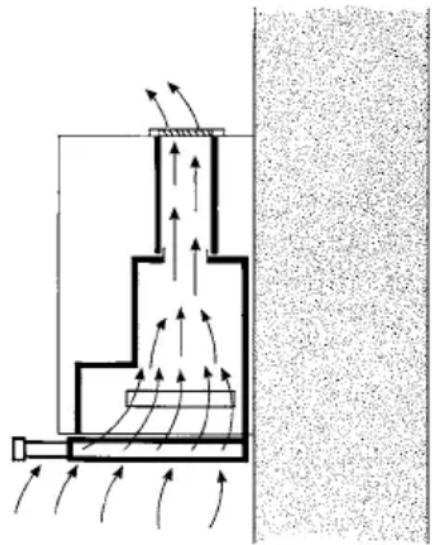

Umluftbetrieb
Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.
Die durch einen zusätzlichen Aktivkohle- filter gereinigte Luft wird wieder in den Raum zurückgeführrt.
- Einsetzen des Aktivkohlefilters siehe Gebrauchsanweisung.
Befestigung
Bohren der Trägerplatte und Montage der Dunstabzugshaube
Die Haube kann direkt an der Unterseite der Hängeschranke (mindestens 650~mm von der Kochmulde entfernt) mit Seitenlichen Schnapphalterungen fixiert werden.

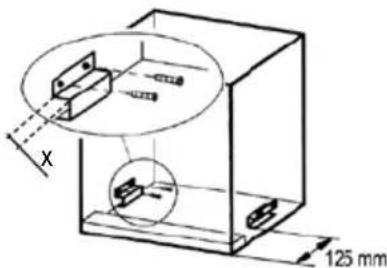

Die entsprechenden zwei Haltewinckel (siehe Tabelle) mit einem Abstand von 125 mm vom Vorderteil des Obenschrankes anbringen.
| Nische/Niche/ Nicchia | Hattewinkel/ Cornières/ Staffe X |
| 550 mm 25 | mm |
| 517-512 mm | 9 mm |

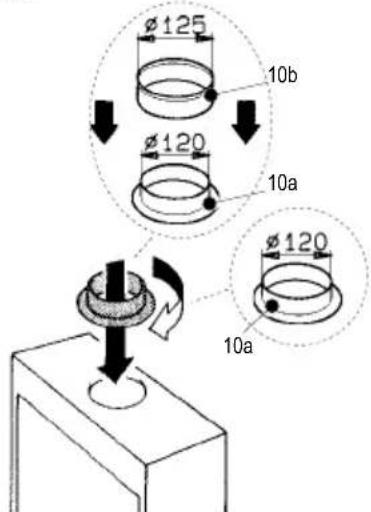

Abluftstutzen in die obere Luftaustrittsöffnung einstecken.
Die Tiefe des Schrankes abmessen.
Die Tiefe der Haube plus Abschlussprofil 20 abmessen.
Die Tiefe des Profils 20 entsprechend einstellen, indem es massgerecht geschritten wird.
Das Abschlussprofil 20 an der Rückseite der Haube mit den beiliegenden Schrauben 12f (2,9x9,5) fixieren. (Abb.4)
Den herausziehbaren Wrasenleitschirm öffnen.
Die Fettfilter nacheinander entnehmer, indem die entsprechenden Haltevorrichtungen gelöst werden.
Den herausziehbaren Wrasenleitschirm wieder schlieben.

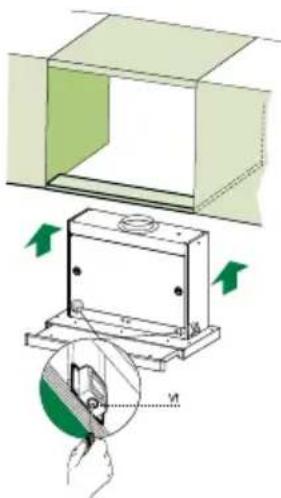

Die Haube einschieben, bis die freihtlichen Halterungen einschnappen.
Den herausziehbaren Wrasenleitschirm öffnen.

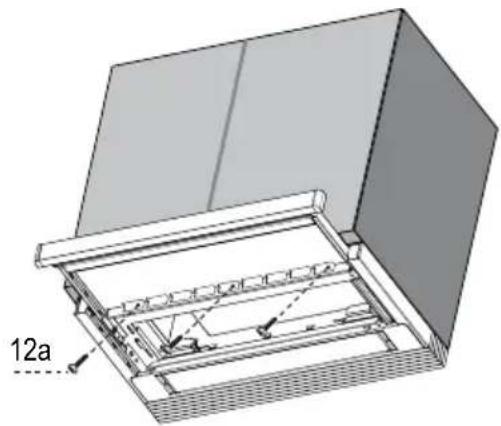

Die Haube von unter her mit den Schrauben Vf fixieren.
Befestigung

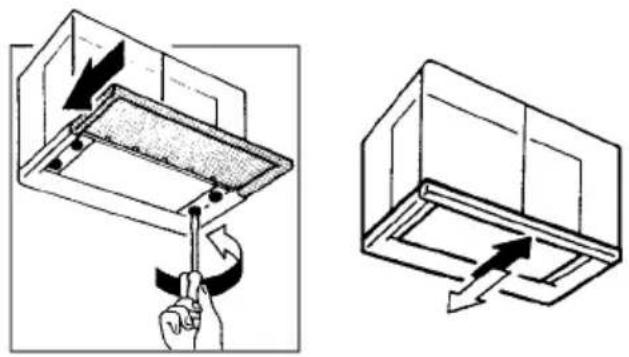

Falls erforderlich, das unter Teil wie nachstehend beschrieben ausrichten:
Die vier Einstellschrauben Vr lockern und den Wrasenleitschirm wieder schlieben.
Den gesamten unteren Korpus verschieben, bis er auf den Oberschrank ausgerichtet ist.
Den Haubenkörper festhalten, den Wrasen-leitschirms öffnen und die Einstellschrauben festziehen.
Nun kann die Haube am Oberschrank mit den vier beiliegenden Schrauben 12a (3,5 x 16) fixiert werden.
Die Fettfilter wieder montieren.
Den herausziehbaren Wrasenleitschirm wieder schließen.
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Höhe der Dunstabzugshaube anbringen.
Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen werden.
Elektrische Daten:
Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.
Bei Reparaturen das Gerät generell stromlos machen.
Lange der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaubearfurdurchdenubeim zuständigen Elektrizitäts-VersorgungsunternehmeneingetragenenElektro-Installeurangeschlssenwerden.
Installationsseitig ist eine Trennvorrichtung vorzuehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3mm und allpoliger Abschaltung.
Dazu gehören LS-Schalter und Schütze.
These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.
Fertigmontage
Abluftbetrieb:
Rohrverbindung herstellen.
Umluftbetrieb:
In das eventuell über der Haube vorhandene Bord ein Loch 125 mm bohren.
Den Flansch beim Luftaustritt oberhalb der Haube mit Rohr oder Schlauch 120mm verbinden.
Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 12,7) auf dem Hängeschrank.
- Sicherstellen, dass der Aktivkohlefilter eingesetzt ist
Mode d'emploi:
Description de l'ordinateil
Siemens-Electrogeräte GmbH
Besuchen Sie uns im Internet:
