Dear customer,

Wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl. Dieses praktische, moderne und funktionale Gerät wird aus erstklassigen Materialien hergestellt, die während des gesamten Produktionsprozesses einer strikten Qualitätskontrolle unterzogen und eingehend geprüft wurden, um Ihre Anforderungen nach einem perfekten Kochfeld zu erfüllen. Zur Vereinfachung ist diese Gebrauchsanweisung in zwei Abschnitte unterteilt, ein Abschnitt für Benutzung des Geräts und der andere für die Installation.

Daher möchten wir sie bitten, diese einfache Anweisung aufmerksam durchzulesen und einzuhalten, um bereits ab der ersten Benutzung unübertroffene Ergebnisse zu erzielen. Sie enthält wichtige

Informationen nicht nur für die Benutzung sondern auch für die Pflege und Ihre Sicherheit. Für den Transport benötigen unsere Produkte eine wirksame Schutzverpackung. Bei dieser Verpackung beschränken wir uns auf das unbedingt erforderliche Material, das gesamte

Verpackungsmaterial ist voll recyclefähig. Wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie die Verpackung in einem in der Nähe Ihres Wohnorts zu diesem Zweck aufgestellten Container entsorgen. Das gebrauchte Öl sollte nicht über den Abfluss entsorgt werden, da dies eine sehr hohe Umweltbelastung darstellt.

Sammeln Sie das Öl in einem geschlossenen Behälter und geben Sie diesen an einer Sammelstelle ab, oder ist dies nicht möglich, entsorgen Sie den Behälter in Ihrem Abfallbehälter (somit gelangt er auf eine kontrollierte Müllhalde; dies ist nicht die beste aller Lösungen, Sie vermeiden damit jedoch die Verschmutzung des Grundwassers). Ihre Kinder und Sie selbst werden es danken. Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Danach bringen Sie es zur einer Sammelstelle für recyclefähige Wertstoffe. Ihre örtliche Verwaltung gibt Ihnen Auskunft über diese Sammelstellen.

VerpackungundAltgerät

Wenn das Typenschild Ihres Gerätes das Symbol befolgen Sie diese Anweisungen:

aufweist,

Umweltgerechtentsorgen

EntsorgenSiedieVerpackungumweltgerecht.

DiesesGerätistentsprechenddereuropäischen Richtlinie2002/96/EGüberElektro-undElektronik-Altgeräte(wasteelectricalandelectronicequipment-WEEE)gekennzeichnet.

Die Richtliniegibtden RahmenfüreineEU-weit gültige Rücknahmeund Verwertung der Altgerätevor.

INHALT

Sicherheitshinweise 15

Dies sind die Bestandteile Ihres Kochfelds 17

Gasbrenner 18

Empfohlene Durchmesser (cm) der Kochgeräte 19

Zusatzroste 19

Warnhinweise bei der Benutzung Kochen 21

Gebrauchsanleitung für Glasplatte Reinigung und Pflege ..... 22

Betriebsstörungen 23

Garantiebedingungen 24

Sicherheitshinweise

☐ Lesen Sie diese Gebrauchsanweisung zum effizienten und sicheren Kochen mit diesem Gerät aufmerksam durch.
☐ Entsprechend der gültigen Vorschriften darf die Installation und Umwandlung von Gas nur von einem von offizieller Stelle bevollmächtigten Fachmann durchgeführt werden.
☐ Prüfen Sie vor dem Einbau Ihres neuen Kochfelds, ob die Abmessungen korrekt sind.
☐ Dieses Gerät darf nicht an eine Ableitungsvorrichtung für Verbrennungsprodukte angeschlossen werden.
☐ Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerät darf nicht auf Jachten oder in Wohnwagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird.
Die nachfolgenden Anweisungen gelten nur für jene Länder, deren Symbol am Gerät aufgeführt ist. Zur Anpassung des Geräts an die Benutzungsbedingungen des jeweiligen Landes müssen die technischen Anweisungen beachtet werden.
Der Einbauort des Geräts muss über die vorschriftsmäßige Belüftung verfügen, die in perfektem Gebrauchszustand sein muss. (Allgemeine Vorschriften für Gasinstallationen in Wohnhäusern BOE Nr. 281, 24.11.93)
☐ Setzen Sie das Gerät keinem starken Luftzug aus, da die Brenner ausgehen könnten.
☐ Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Sollte eine Umstellung auf eine andere Gasart erforderlich sein, wenden Sie sich bitte an unseren Kundendienst.
☐ Führen Sie keine Arbeiten im Innern des Geräts durch. Wenden Sie sich ggf. an unseren Kundendienst.
☐ Bewahren Sie die Gebrauchs- und Einbauanweisung gut auf, damit diese bei einem Besitzerwechsel zusammen mit dem Gerät ausgehändigt werden können.
☐ Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

☐ Die Oberflächen von Heiz- und Kochgeräten erhitzen sich im Betrieb, seien Sie daher vorsichtig.
☐ Lassen Sie Kinder nicht in die Nähe des Geräts.
☐ Verwenden Sie das Gerät nur zur Zubereitung von Speisen, niemals als Heizung.
Überhitztes Fett oder Öl kann sich leicht entzünden. Daher muss die Zubereitung von Speisen mit Fett oder Öl, wie z. B. Pommes frites, überwacht werden.
☐ Bei brennendem Fett oder Öl nicht versuchen, das Feuer mit Wasser zu löschen, VERBRENNUNGSGEFAHR! Den Topf oder die Pfanne zum Ersticken der Flamme abdecken, und die Kochstelle ausschalten.
☐ Bei einer Störung die Gas- und Stromzufuhr zum Gerät unterbrechen. Wenden Sie sich für eine Reparatur des Geräts an unseren Kundendienst.
☐ Stellen Sie keine verformten und unstabilen Kochgeräte auf die Platten und Brenner, sie könnten umfallen.
Lässt sich eine Armatur nicht betätigen, darf diese nicht forciert werden. Wenden Sie sich sofort an unserem Kundendienst, damit dieser die Reparatur oder den Ersatz vornimmt.
☐ Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung des Kochfeldes, da Stromschlaggefahr besteht.
Das Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) vorgesehen, die in ihrer körperlichen, sensorischen oder geistigen Leistungsfähigkeit beeinträchtigt sind oder denen es an Erfahrung oder Kenntnissen mangelt, es sei denn, sie stehen unter Beaufsichtigung oder wurden von einer für ihre Sicherheit verantwortlichen Person in der Benutzung des Gerätes unterrichtet.
☐ Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.
☐ Die Darstellungen in dieser Gebrauchsanweisung sind rein informativ.

WERDEN DIESE BESTIMMUNGEN NICHT EINGEHALTEN, LEHNT DER HERSTELLER JEGLICHE GARANTIELEISTUNGEN AB.

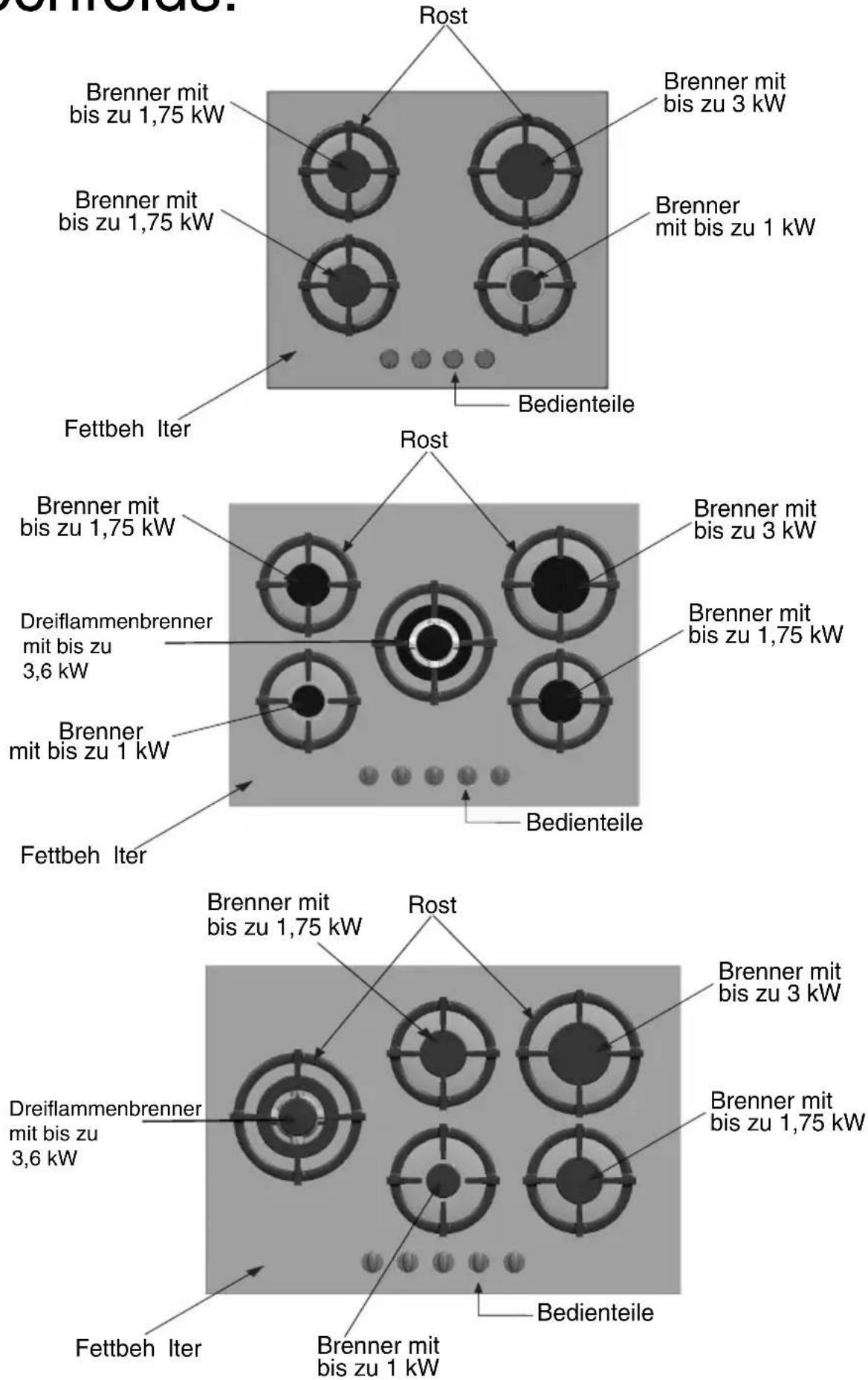

Dies sind die Bestandteile Ihres Kochfelds:

Gasbrenner

Abb 1.

An jedem Bedienungsschalter am Backofen oder am Bedienfeld wird der entsprechende, vom Schalter kontrollierte Brenner angegeben. Abb. 1.

Zum Einschalten des Brenners den Schalter des entsprechenden Brenners eindrücken, anschließend nach links bis auf die Höchststellung drehen und gedrückt halten, bis der Brenner sich entzündet hat; dann loslassen und auf die gewünschte Position drehen. Den Schalter dann loslassen und auf die gewünschte Position einstellen. Wird der Brenner nicht gezündet, den Vorgang wiederholen. Verfügt Ihr Kochfeld über keine automatische Zündvorrichtung, nähern Sie eine offene Flamme (Feuerzeug, Streichholz, usw.) an den Brenner an. Bei verschmutzten Zündkerzen ist die Zündung unzureichend, daher sind diese sauber zu halten. Die Reinigung mit einer kleinen Bürste ausführen und dabei beachten, dass die Kerze keiner gewaltsamen Einwirkung ausgesetzt werden darf.

Verfügt Ihr Kochfeld über Brenner mit Sicherheitsventilen, die das Ausströmen von Gas bei einem ungewollten Erlöschen der Brenner verhindern, ist der Zündvorgang gleich, allerdings muss der Schalter bis nach der Zündung und danach noch einige Sekunden lang bei brennender Flamme gedrückt gehalten werden.

Erfolgt die Zündung nicht, den Vorgang wiederholen und dieses Mal den Schalter ca. 10 Sekunden lang gedrückt halten.

Zum Ausschalten den Schalter nach rechts auf die Position ● stellen. Beim Durchführen dieser Operation kann das Zündsystem erneut anspringen; dies ist völlig normal.

Ihr modernes und funktionales Kochfeld verfügt über stufenlos verstellbare Ventile, womit Sie zwischen den Positionen Min. und Max. die gewünschte Einstellung finden.

Je nach Ausführung kann Ihre Kochplatte mit einem 3-Flammen-Brenner ausgestattet sein, der besonders zum Kochen mit spanischen Paella-Pfannen, dem chinesischen Wok (jede Art von asiatischen Gerichten), usw. geeignet ist. Die Benutzung des Gasgeräts erzeugt in dem Raum, wo es betrieben wird, Wärme und Feuchtigkeit. Eine gute Belüftung der Küche muss gewährleistet sein: die natürlichen Belüftungsöffnungen frei halten, oder eine mechanische Belüftung (Abzugshaube) installieren. Bei einer kontinuierlichen Benutzung Ihres Geräts könnte eine zusätzliche Belüftung, z. B. ein offenes Fenster (ohne einen Luftzug zu erzeugen) oder eine höhere Leistung der ggf. vorhandenen mechanischen Belüftung erforderlich werden.

Empfohlener Durchmesser (cm) der Kochgeräte

Je nach Modell:

BRENNER	MIND. ∅ KOCHGERÄT	MAX. ∅ KOCHGERÄT
3-fach Flamme:		>22 cm
Schnell-Kochstelle: 22 cm 26 cm
Mittelschnell-Kochst:	14 cm 20 cm
Hilfs-Kochstelle: 12 cm 14 cm

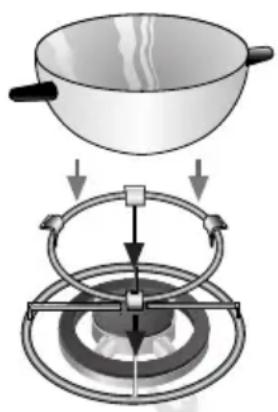

Zusatzroste:

Abb. 2.

Je nach Modell verfügt Ihr Kochfeld über einen Zusatzrost, der am 3-fach Flammenbrenner für Kochgeräte mit einem Durchmesser über 26 cm, Bratpfannen, Tontöpfe und alle konkaven Kochgeräte (chinesischer Wok, usw.) verwendet werden muss, Abb. 2. Sollte dieser nicht enthalten sein, ist dieser Zusatzrost beim Kundendienst des Herstellers unter der Nr. 484128 erhältlich.

Rost für Kaffeemaschine: je nach Modell verfügt Ihr Kochfeld über einen Zusatzrost für Kaffeemaschinen, der ausschließlich an der Hilfs-Kochstelle bei Kochgeräten mit einem Durchmesser unter 10 cm eingesetzt wird. Sollte dieser nicht enthalten sein, ist der Zusatzrost für Kaffeemaschinen beim Kundendienst des Herstellers unter der Nr. 184200 erhältlich.

Der Hersteller haftet nicht, wenn diese Zusatzroste nicht oder falsch benutzt werden.

Empfehlungen zum Kochen
Diese Empfehlungen sind rein informativ

	Sehr stark Flamme	Starke Flamme	Mittlere Flamme	Schwache Flamme
3-fach Flamme	Kochen, braten, dünsten, Paellas, asiatische Speisen.		Aufwärmen und Warm halten: vorgekochte und zubereitete Gerichte.
Schnellkochstelle	Schnitzel, Beefsteak, Omeletts, Frittiertes		Reis, Beschamel, Ragout.	Dampfkochen: Fisch, Gemüse.
Mittlelschnelle kochstelle	Dampfkartoffeln, frisches Gemüse, Eintopf, Teigwaren.		Zubereitete Gerichte aufwärnem und warm halten, Zuberreitung schmackhafter Topfgerichte.
Hilfskochstelle	Kochen : Topfgerichte, Milchreis, karamellisieren		Auftauen und Kochen: Hülsenfrüchten, Obst, Tiefkühlgerichte.	Zubereiten/ Schmelzen: Butter, Schokolade, Gelatine.

Warnhinweise zum Gebrauch beim kochen

NEIN

JA

Verwenden Sie keine kleinen Kochgeräte auf großen Brennern.

Das Feuer darf die Seiten der Kochgeräte nicht erreichen.

Kochen Sie nicht ohne Deckel oder mit geöffnetem Deckel, dabei geht viel Energie verloren.

Verwenden Sie keine Kochgeräte mit unebenem Boden. Dies verlängert die Kochzeit und erhöht den Energieverbrauch

Stellen Sie das Kochgerät nicht versetzt über den Brenner, es könnte umfallen.

Verwenden Sie keine Kochgeräte mit großem Durchmesser über den Brenner in der Nähe der Bedienungsschalter, die nach dem Aufstellen die Schalter berühren und die Temperatur in diesem Bereich derart erhöhen und damit Schäden verursachen könnten.

Die Kochgeräte nicht direkt auf den Brenner stellen.

Kein überhohes Gewicht aufstellen oder das Kochfeld mit schweren Gegenständen stoßen.

Verwenden Sie immer Kochgeräte, die für den entsprechenden Brenner geeignet sind, damit vermeiden Sie einen übermäßigen Gasverbrauch und Flecken auf den Kopfgeräten.

Immer den Deckel aufsetzen.

Verwenden Sie nur Töpfe, Pfannen und Schmortöpfe mit ebenem und dickem Boden.

Das Kochgerät genau in die Mitte über den Brenner stellen.

Das Kochgerät auf den Rost stellen.

Achten Sie darauf, dass die Roste und Deckel vor der Benutzung korrekt aufliegen.

Die Kochgeräte mit Vorsicht auf dem Kochfeld handhaben.

Nur ein Kochgerät pro Brenner verwenden.

Am 3-Fach Flammenbrenner den Zusatzrost verwenden.

Hinsichtlich Reinigung und Wartung

NEIN

Niemals Scheuermittel, scharfe Gegenstände, Topfreiniger aus Stahl, Messer, etc. verwenden, um verkrustete Speisereste vom Kochfeld, den Rosten, den Brennern oder den Kochplatten zu entfernen.

Verwenden Sie zum Reinigen des Kochfeldes keine Dampfreiniger; diese können die Kochplatte beschädigen.

Keine säurehaltigen Flüssigkeiten (Zitronensaft, Essig, usw.) auf dem Kochfeld lassen.

JA

Nach Abkühlen des Gerätes dieses mit Schwamm, Wasser und Seife reinigen. Entfernen Sie alle übergelaufenen Flüssigkeiten immer sofort. So ersparen Sie sich unnötige Mühen.

Zum Sauberhalten von Brennern und Rosten müssen diese in regelmäßigen Anständen in Seifenwasser gelegt und mit einer nicht metallischen Bürste gereinigt werden, damit die Bohrungen und Nuten absolut sauber werden. Nur so kann die Flamme sauber brennen. Feuchte Brennerdeckel und Roste immer sofort abtrocknen.

Nach dem Reinigen und Trocknen der Brenner darauf achten, dass die Deckel richtig auf dem Flammenverteiler des Brenner aufgelegt werden.

Auf Grund der hohen Temperaturen, denen der Ringdeckel des Dreiflammenbrenners und die Zonen aus Edelstahl wie z. B. Fettbehälter, der Bereich der Brenner, usw. ausgesetzt sind, können sich diese mit der Zeit verfärben, was normal ist. Reinigen Sie diese Elemente nach jeder Benutzung mit einem Reinigungsmittel für Edelstahl. Nach dem Waschen der Roste müssen diese vor der erneuten Benutzung vollständig getrocknet werden. Wassertropfen oder Feuchtstellen bei Beginn des Kochens können kleinere Lackschäden verursachen. Wenn die Roste Ihres Kochfelds über Gummiauflagen verfügen, ist bei der Reinigung sehr vorsichtig vorzugehen. Die Gummiauflagen könnten sich ablösen, wodurch der Rost ungeschützt auf dem Kochfeld aufliegt und Kratzer auf dem Kochfeld verursachen kann. Das Reinigungsmittel für Edelstahl darf nicht im Bereich der Bedienteile verwendet werden. Die Kennzeichnung (Aufdruck) könnte verwischen.

Betriebsstörungen

Es muss nicht immer der Kundendienst gerufen werden. Oftmals können Sie den Fehler selbst beheben. In der nachfolgenden Tabelle finden Sie einige Hinweise Wichtiger Hinweis:

Nur das Fachpersonal unseres Kundendienstes darf die Arbeiten an der Gas- oder Stromanlage vornehmen.

Was tun ...	Mögliche Ursache Lösung
...wenn die allgemeine elektrische Einrichtung nicht funktioniert?	- Defekte Sicherung - Die Sicherung im Hauptkasten überprüfen und ggf. ersetzen.- Der Selbstschalter oder ein Trennschalter der Installation könnte ausgelöst haben.	- Im Hauptkasten überprüfen, ob der Selbstschalter oder ein Trennschalter ausgelöst hat.
... wenn die elektrische Zündvorrichtung nicht funktioniert?	- Zwischen der Kerze und den Brennern könnten Speisereste vorhanden sein.- Die Brenner sind nass. - Die Brennerdeckel sind falsch aufgelegt.	- Der Zwischenraum der Kerze und den Brennern müssen sorgfältig gereinigt werden.- Überprüfen, ob die Deckel richtig aufgelegt sind.
... wenn die Flamme der Brenner nicht gleichmäßig brennt?	- Die verschiedenen Teile des Brenners wurden nicht korrekt zusammengesetzt.- Die Gasauslässe der Brenner sind verschmutzt.	- Die verschiedenen Teile korrekt zusammensetzen.- Die Gasauslässe der Brenner reinigen.
... wenn der Gasstrom nicht normal erscheint, oder wenn kein Gas ausströmt?	- Die Gasleitung ist an zwischengeschaltenen Ventilen geschlossen.- Bei Gas aus einer Gasflasche könnte die Flasche leer sein.	- Die möglicherweise vorhandenen Ventile öffnen.- Die Gasflasche durch eine volle ersetzen.
... wenn es in der Küche nach Gas riecht?	- Ein Hahn ist offen.- Möglicher Gasaustritt am Anschluss der Gasflasche	- Alle Hähne überprüfen.- Vergewissern Sie sich, das der Anschluss in Ordnung ist.
... wenn die Sicherheitsvorrichtungen der einzelnen Brenner nicht funktionieren?	-Der Schalter wurde nicht lange genug gedrückt gehalten.- Die Gasauslässe der Brenner sind verschmutzt	- Nach dem Zünden des Brenners den Schalter noch ein paar Sekunden gedrückt halten.- Die Gasauslässe der Brenner reinigen.

Wenn Sie unseren Kundendienst rufen, geben Sie bitte folgendes an:

E - NR FD

Diese Angaben finden Sie auf dem Typenschild Ihres Geräts auf der Unterseite des Kochfelds.

Garantiebedingungen

Die Garantiebedingungen, die auf dieses Gerät Anwendung finden, werden von unserer Vertretung in Land des Gerätekaufs festgelegt. Auf Wunsch ist der Verkäufer, bei dem Sie das Gerät erworben haben gerne bereit, Ihnen Einzelheiten hierzu mitzuteilen. Zur Inanspruchnahme der Garantie muss in allen Fällen der Kaufbeleg vorgelegt werden.

Wir behalten uns das Recht auf Änderungen vor.
