Type de produit	Einbau-Induktionskochfeld
Marque	Bosch
Modèle	PXY801DE3E
Largeur	80 cm
Nombre de foyers	4 Kochzonen
Technologie de cuisson	Induktion mit FlexInduction-Funktion
Capteur de température	Kabellos, magnetisch, CR2032-Batterien
Fonctions d'assistance	Kabelloser Temperatursensor für präzises Kochen
Alimentation	Elektrisch (230 V, 50 Hz)
Puissance totale maximale	7,4 kW (Schätzung)
Nettoyage	Glaskeramik-Oberfläche: spezieller Reiniger; Sensor: feuchtes Tuch; Silikon-Patch: spülmaschinengeeignet
Entretien du capteur	Nicht ins Wasser tauchen, Sensorfenster muss sauber und trocken bleiben
Pile du capteur	CR2032, austauschbar
Patch en silicone	Notwendig zur Befestigung des Sensors am Topf (Ref. 00577921)
Sécurité	Mindestabstand von 10 cm zu elektronischen Implantaten; Beaufsichtigung beim Kochen erforderlich
Protection de l'environnement	Entspricht WEEE, Batterie separat entsorgen
Poids	Ca. 12 kg (Schätzung)
Dimensions (L x P x H)	80 x 52 x 5 cm (Schätzung)
Réparabilité	Ersatzteile verfügbar (Patch, Sensor, Batterien) über Bosch Kundendienst
Informations générales	Anleitung in 24 Sprachen verfügbar; CE-Kennzeichnung

Häufig gestellte Fragen - PXY801DE3E BOSCH

Wie befestige ich den Temperatursensor am Topf?

Verwenden Sie den mitgelieferten Silikon-Patch. Reinigen Sie die Klebefläche mit Alkohol, entfernen Sie die Schutzfolie und kleben Sie den Patch mit Hilfe der Schablone in der angegebenen Höhe auf. Lassen Sie es 1 Stunde aushärten, bevor Sie den Topf verwenden.

Welche Batterie wird für den Temperatursensor verwendet?

Die Batterie ist eine CR2032 in Qualitätsausführung. Ersetzen Sie sie, wenn die LED beim Drücken der Taste nicht mehr aufleuchtet.

Wie reinige ich den Temperatursensor?

Reinigen Sie den Sensor mit einem feuchten Tuch. Tauchen Sie ihn niemals in Wasser und geben Sie ihn nicht in die Spülmaschine. Nach dem Kochen entfernen und an einem sauberen, trockenen Ort aufbewahren.

Kann ich den Temperatursensor mit jedem Topf verwenden?

Ja, sofern der Topf für Induktion geeignet ist und ein Silikon-Patch darauf geklebt ist, um den Sensor zu halten.

Wie wechsle ich die Batterie des Sensors?

Entfernen Sie die untere Silikonabdeckung, schrauben Sie die Schrauben mit einem Schraubendreher heraus, öffnen Sie das Gehäuse, ersetzen Sie die alte Batterie durch eine neue unter Beachtung der Polarität und schließen Sie es sorgfältig.

Ist der Temperatursensor für Personen mit Herzschrittmacher unbedenklich?

Nein, er ist magnetisch. Halten Sie einen Mindestabstand von 10 cm ein und tragen Sie ihn nicht in einer Kleidungstasche.

Wie reinige ich das Fenster des Temperatursensors?

Verwenden Sie ein weiches Tuch oder Wattestäbchen mit Glasreiniger. Berühren Sie es nicht mit den Fingern und verwenden Sie keine Scheuerschwämme.

Was tun, wenn sich der Silikon-Patch löst?

Reinigen Sie den Topf, entfetten Sie ihn und kleben Sie einen neuen Patch gemäß den Anweisungen auf. Verwenden Sie keinen abgelösten Patch wieder.

Kann der Temperatursensor überhitzen?

Ja, er wird nach dem Kochen sehr heiß. Verwenden Sie Kochhandschuhe oder ein Geschirrtuch, um ihn zu entfernen, und bewahren Sie ihn nicht in der Nähe einer Wärmequelle auf.

Wo finde ich Ersatzteile wie den Patch oder den Sensor?

Wenden Sie sich an den Fachhandel oder kontaktieren Sie den Bosch-Kundendienst. Referenzen: Patch 00577921, kompletter Sensor HEZ39050.

BEDIENUNGSANLEITUNG PXY801DE3E BOSCH

de Gebrauchsanleitung. 3

en Instruction manual 8

Bestimmungsgemäßer Gebrauch

3

Bestimmungsgemäß

Gebrauch

Wichtige Sicherheitshinweise . . 4

Umweltschutz. 4

Umweltgerecht entsorgen. 4

Kabelloser Temperatursensor

Vorbereitung und Pflege des kabellosen Temperatursensors 5

Reinigen 7

Konformitätserklarung. 7

Die Anleitung sorgfältig durchlesen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Sollte das Gerät beim Transport beschädigt worden sein, darf es nicht verwendet werden. Den technischen Kundendienst informieren und die Schäden schriftlich dokumentieren, andernfalls Goes jeglicher Anspruch auf Schadenersatz verloren.

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet:

www.bosch-home.com und Online-Shop: www.bosch-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter

Tel.: [phone] (Mo-Fr: 8.00-18.00

Uhr) Nur für Deutschland gültig.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss ununterbrochen beaufsichtigt werden. Das Gerät nur in geschlossenen Räumen verwenden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer

de

Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstehen haben.

Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgehufht werden, es sei dann, sie sind 8 Jahre und alter und werden beaufsichtigt.

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.

mitführren und in Bezug auf ihren Herzschrittmacher oder ein ähnliches medizinisches Gerät einen Mindestabstand von 10 cm einhalten.

Warning Verletzungsgefahr!

Die Batterie im kabellosen Temperatursensor kann beschädigt werden oder bersten, wenn sie zu heißt wird. Den Sensor nach dem Kochen vom Kochfeld behmen und nicht in der Nähe von Wärmequellen aufbewahren.

Der Temperatursensor kann beim Entfernen vom Kochtopf sehr heißt sein. Zum Abnehmer Kuchenhandschuhe oder ein Kuchentuch verwenden.

Wichtige Sicherheitshinweise

Warning Gefahr durch Magnetismus!

Der kabellose
Temperatursensor ist
magnetisch. Die magnetischen Elemente können elektronische
Implantate, z. B.
Herzschrittmacher oder
Insulinpumpen beschädigen.
Träger von elektronischen
Implantaten sollen den
Temperatursensor nicht in den
Taschen ihrer Kleidung

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Der kabellose Temperatursensor ist mit einer Batterie ausgestattet. Entsorgen Sie die verbrauchte Batterie umweltgerecht.

Kabelloser Temperatursensor

Für detailierte Angaben siehe Kapitel "Kochassistenzfunktionen" in der Gebrauchsanleitung für das Kochfeld. Lesen Sie die Anleitung durch.

Vorbereitung und Pflege des kabellosen

Temperatarsensors

In this Abschnitt erhalten Sie folgende Informationen:

Aufkleben des Silikonpatches
- Verwendung des kabellosen Temperatursensors
Auswechseln der Batterie

Temperatursensor und Silikonpatches
erhalten Sie im Fachhandel oder über unseren technischen Kundendienst.
Geben Sie die entsprechende Referenznummer an.

00577921 Set mit 5 Siliconpatches

HEZ39050 Temperatursensor und Set mit 5 Silikonpatches

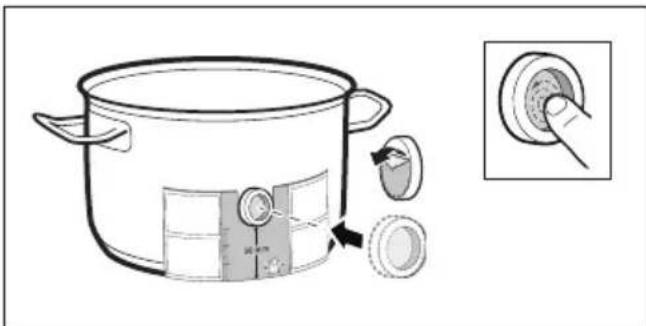

Aufkleben des Silikonpatches

Der Silikonpatch fixiert den Temperatursensor am Kochgeschirr.
Wird ein Kochtopf zum ersten Mal mit den Kochfunktionen verwendet, muss ein Silikonpatch angebracht werden.

Gehen Sie wie folgt vor:

1. Die Klebestelle am Topf muss fettfrei sein. Den Topf reinigen, gut trocknen und die Klebestelle z. B. mit Spiritus abreiben.
2. Die Schutzfolie vom Silikonpatch entfernen. Mithilfe der mitgelieferten Schablone den Silikonpatch in entsprechender Höhe auf den Topf kleben.

1. Den Silikonpatch andrücken, auch die Innenfläche. Der Klebstoff besteht zur korrekten Aushartung 1 Stunde. Das Kochgeschirr während dieser Zeit nicht benutzen oder reinigen.

Hinweise

Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.
Sollte sich der Silikonpatch ablösen, muss ein neuer verwendet werden.

Verwendung des kabellosen Temperatursensors

Den Temperatursensor so am Silikonpatch anbringen, dass er sich perfect anpasst.

de

Hinweise

• Sicherstellen, dass der Silikonpatch vollständig trocken ist, bevor der Temperatursensor eingesetzt wird.
  Das Kochgeschirr so aufstellen, dass der Temperatursensor zur seitlichen Außenfläche des Kochfeldes zeigt.
  Der Temperatursensorarfndichtauf ein anderes heiBes Kochgeschirr ausgerichtet werden,um eine Überhitzung zu vermeiden.
  Entfernen Sie nach dem Garen den Temperatursensor vom Topf. Bewahren Sieihn an einem sauberen, sicheren Ort und nicht in der Nähe von Wärmequellen auf.

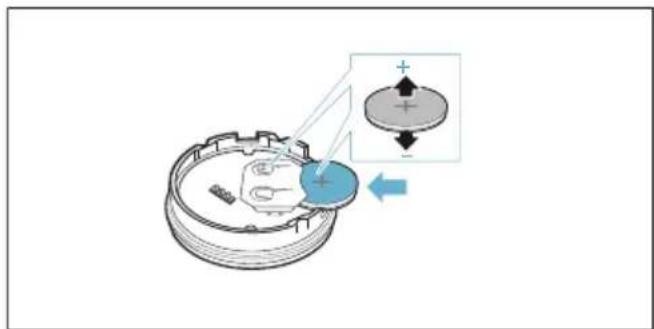

Auswechseln der Batterie

Wenn das Symbol am kabellosen Temperatursensor gedrückt wurde und die LED nicht aufleucht, hat sich die Batterie entladen.

Auswechseln der Batterie:

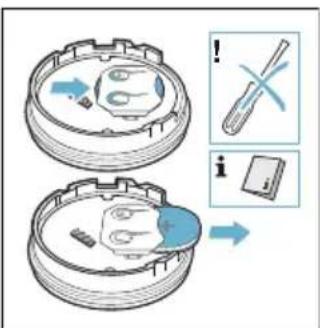

1. Die Silikonabdeckung vom Gehäuseunterteil abnehmen. Die Schrauben mit einem Schraubendreher aufschrauben.

1. Das Gehäuseoberteil abziehen. Die alte Batterie entfernen. Die neue Batterie einschieben. Dabei auf die Polung achten.

Achtung!

Zum Entfernen der Batterie keine Gegenstände aus Metall verwenden. Die Kontakte nicht berühren.

1. Gehäuseoberteil und Gehäuseunterteil wieder zusammenstecken. Dabei auf die korrekte Ausrichtung der Kontaktstifte achtenden.

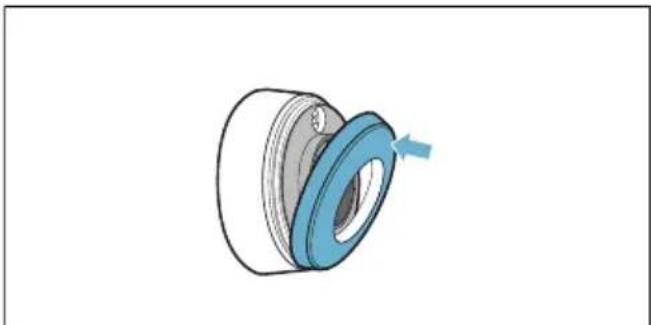

1. Die Silikonabdeckung wieder am Gehäuseunterteil des Temperatursensors anbringen.

Hinweis: Verwenden Sie nur hochwertige Batterien des Typs CR2032. Sie halten besonderss lange.

Reinigen

Temperatursensor

Reinigen Sie den Temperatursensor mit einem feuchten Tuch. Niemals in der Geschirrspulmaschine reinigen. Nicht ins Wasser tauchen und nicht unter flieBendem Wasser reinigen.

Entfernen Sie den Temperatursensor nach dem Kochen vom Kochtopf. Bewahren Sieihn an einem sauberen, sicheren Ort, beispielsweise in der Verpackung und nicht in der Nähe von Wärmequellen auf.

Silikonpatch

Vor dem Anbringen am Temperatursensor reinigen und abtrocknen. Für die Spulmaschine geeignet.

Hinweis: Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

Fenster des Temperatursensors

Das Sensorfenster muss immer sauber und trocken sein. Gehen Sie wie folgt vor:

Regelmäßig die Verschmutzungen und Fettspritzer entfern.
Zur Reinigung einen weichen Lappen oder Wattestäbchen und Fensterputzmittel verwenden.

Hinweise

• Verwenden Sie keine kratzenden Reinigungsmittel wie Scheuerschwämme und Scheuerbürsten oder Reinigungsmilch.
  ■ Berühren Sie das Sensorfenster nicht mit den Fingern. Es konnte verschmutzt werden oder verkratzen.

Konformitätserklärung

Hiermit erklart Robert Bosch
Hausgeräte GmbH, dass das Gerät mit der Funktion kabelloser
Temperatursensor den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht.

Eine ausfuhrliche R&TTE Konformitätserklung finds Sie im Internet unter www.bosch-home.com auf der Produktseite Ihres Gerätes unter Zusätzliche Dokumente.

Die Logos und die Marke Bluetooth® sind eingetragene Warenzeichen und Eigentum von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Robert Bosch Hausgeräte GmbH erfolgt unter Lizenz. Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Firmen.
