BEDIENUNGSANLEITUNG PE600WS Pattfield

DE Auselsprüden beschränkt

DE Überschung der Original Betriebversicherung

1. Inclustes, se der verwertende betriebsteuerung

2. 2018年第三次全体董事会议

3V Densitung 2. Implanikazamang

C7 Picklad maginslohn neveku i pozieli

SK Praktad posodneho navode na pouzlije

Ausslappensions beschacht

Observer lss pages a deplier!

Covinevera uninkländen

Viz nizklüdbei elersky!

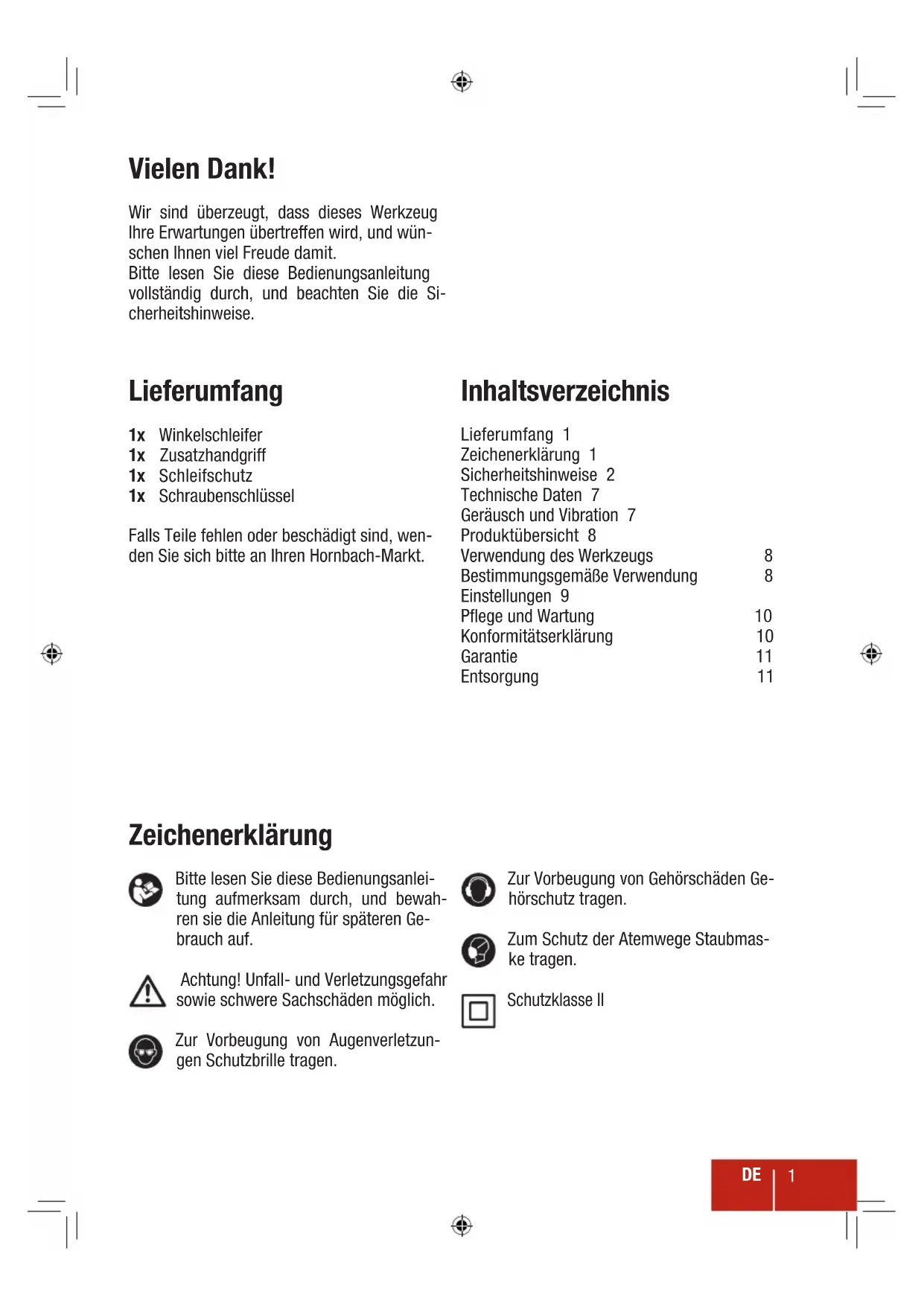

Wir sind überzeugt, dass dieses Werkzeug Ihre Erwartungen übertreffen wird, und wünschen Ihnen viel Freude damit.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, und beachten Sie die Sicherheitshinweise.

Lieferumfang

1x Winkelschleifer
1x Zusatzhandgriff
1x Schleifschutz
1x Schraubenschlüssel

Falls Teile fehlen oder beschädigt sind, wen- den Sie sich bitte an Ihren Hornbach-Markt.

Inhaltsverzeichnis

Lieferumfang 1

Zeichenerklärung 1

Sicherheitshinweise 2

Technische Daten 7

Geräusch und Vibration 7

Produktübersicht 8

Verwendung des Werkzeugs 8

Bestimmungsgemäße Verwendung 8

Einstellungen 9

Pflege und Wartung 10

Konformitätserklärung 10

Garantie 11

Entsorgung 11

Zeichenerklärung

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, und bewahren sie die Anleitung für späteren Gebrauch auf.

Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

Zur Vorbeugung von Augenverletzungen Schutzbrille tragen.

Zur Vorbeugung von Gehörschäden Gehörschutz tragen.

Zum Schutz der Atemwege Staubmaske tragen.

Schutzklasse II

Sicherheitshinweise

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1 ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die über das Gerät verlieren.

2 ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker um sende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegen- den Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3 SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von DrogenoAlkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektron droverkeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk-

zeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4 VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGS

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von

unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER

a) Dieses Elektrowerkzeug ist für die Verwendung als Schleif- oder Schneidwerkzeug vorgesehen. Lesen Sie sämtliche Warnhinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Werkzeug beiliegen. Die Nichtbefolgung sämtlicher Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Körperverletzungen führen.

b) Es wird davon abgeraten, Arbeiten wie Schmirgeln, Bürsten oder Polieren mit diesem Elektrowerkzeug durchzuführen. Die Durchführung von Arbeiten, für die das Elektrowerkzeug nicht konzipiert wurde, stellt eine Gefahr dar und kann zu Verletzungen führen.

c) Verwenden Sie keine Einsatzwerkzeuge, die nicht vom Werkzeughersteller eigens entwickelt und empfohlen werden. Die Tatsache, dass das Zubehör an Ihr Elektrowerkzeug angebracht werden kann, bedeutet nicht, dass dadurch ein sicherer Betrieb gewährleistet ist.
d) Die Nenndrehzahl des Zubehörs muss zumindest der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl entsprechen. Einsatzwerkzeuge, die ihre Nenndrehzahl übersteigen, können brechen und auseinander fliegen.
e) Der Außendurchmesser und die Dicke Ihres Einsatzwerkzeugs müssen sich innerhalb der Leistungsangaben Ihres Elektrowerkzeugs befinden. Einsatzwerkzeuge falscher Größe können nicht ordnungsgemäß abgedeckt und kontrolliert werden.
f) Das Dornmaß von Scheiben, Flanschen, Stüttellern oder anderer Einsatzwerkzeuge muss für die Spindelgröße des Elektrowerkzeugs geeignet sein. Einsatzwerkzeuge, deren Dornbohrungen nicht zu den Montageteilen des Elektrowerkzeugs passen, führen zu Unwucht, übermäßigen Vibrationen und zum Kontrollverlust.
g) Verwenden Sie kein beschädigtes Zubehör. Überprüfen Sie Einsatzwerkzeuge wie Schleifscheiben vor dem Gebrauch auf Absplitterungen und Risse. Fällt das Elektrowerkzeug oder das Einsatzwerkzeug zu Boden, ist das Einsatzwerkzeug auf Beschädigungen zu überprüfen gegebenenfalls durch ein unbeschädigtes Einsatzwerkzeug zu ersetzen. Stellen Sie sich und umstehende Personen nach Überprüfung und Montage eines Einsatzwerkzeugs außerhalb dessen Drehebene auf und lassen Sie das Elektrogerät bei maximaler Leerlaufdrehzahl eine Minute lang laufen. Üblicherweise brechen in dieser Testphase eventuell beschädigte Einsatzwerkzeuge auseinander.
h) Persönliche Schutzeinrichtung benutzen. Je nach Anwendung empfiehlt sich der Einsatz eines Gesichtsschutzes oder einer Arbeitsschutzbrille. Ver-

wenden Sie, soweit anwendbar, eine Staubschutzmaske, einen Gehörschutz, Handschuhe und eine Werkstattschürze, die in der Lage ist, kleine Schleifmittel- oder Werkstückfragmente aufzuhalten. Der Augenschutz muss in der Lage sein, umherfliegende Splitter, die während der Bearbeitung entstehen, fernzuhalten. Die Staubschutzmaske oder das Atemgerät müssen in der Lage sein, die während der Bearbeitung entstehenden Partikel herauszufiltern. Eine langanhaltende Lärmbelastung kann zu Gehörverlust führen.

i) Umstehende in einem sicheren Abstand vom Arbeitsbereich fernhalten. Jeder, der den Arbeitsbereich betritt, muss eine persönliche Schutzausrüstung tragen. Fragmente des Werkstücks oder eines gebrochenen Einsatzwerkzeugs können wegfliegen und auch außerhalb des Arbeitsbereichs Verletzungen verursachen.

i) Das Elektrowerkzeug an den isolierten Grifflächen halten, falls während der Verwendung die Gefahr besteht, dass versteckt liegende Kabel oder das Netz-kabel des Werkzeugs vom Schneidwerkzeug getroffen werden. Der Kontakt von Schneidwerkzeugen mit unter Spannung stehenden Leitungen kann dazu führen, dass ungeschützte Metallteile des Elektrowerkzeuges ebenfalls unter Spannung stehen und der Benutzer einen Stromschlag erleidet.

k) Positionieren Sie das Kabel fern vom drehen Einsatzwerkzeug. Im Falle eines Kontrollverlustes könnte das Kabel durchgeschnitten werden oder sich verfangen, wodurch Ihre Hand oder Ihr Arm in das drehende Einsatzwerkzeug hineingezogen werden kann.

1) Das Werkzeug erst ablegen, nachdem das Einsatzwerkzeug vollständig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann sich in der Oberfläche verhaken und das Elektrowerkzeug aus Ihrer Hand reißen.

m) Das Elektrowerkzeug nicht laufen lassen, während Sie es tragen. Ein versehentliches Berühren des sich drehenden

Einsatzwerkzeugs könnte Ihre Kleidung erfassen, wodurch das Einsatzwerkzeug in Ihren Körper hineingezogen werden kann.

n) Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs. Der Motorlüfter zieht Staub sowie Metallstäube in das Gehäuse, was zu elektrischen Gefahren führt.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe entflammbarer Materialien. Funken könnten diese Materialien entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die einer Flüssigkeitskühlung bedürfen. Der Einsatz von Wasser oder anderen Kühlflüssigkeiten kann zum Tod durch Stromschlag führen.

RÜCKSCHLÄGE UND DIESBEZÜGLICHE WARNHINWEISE

Ein Rückschlag ist die plötzliche Reaktion auf ein Einklemmen oder Verfangen einer sich drehenden Scheibe oder eines anderen Einsatzwerkzeugs. Dieses Einklemmen oder Verhaken führt zum plötzlichen Stillstand des sich drehenden Einsatzwerkzeugs, was wiederum bewirkt, dass das unkontrollierte Elektrowerkzeug am Einklemmpunkt in die entgegengesetzte Richtung des sich drehenden Einsatzwerkzeugs gezwungen wird.

Verklemmt oder verhakt sich zum Beispiel eine Schleifscheibe im Werkstück, kann die Kante der Schleifscheibe am Einklemmpunkt in die Werkstückoberfläche dringen, wodurch das Werkstück herausgeschleudert wird. Je nach Drehrichtung der Schleifscheibe am Einklemmpunkt, springt diese entweder zum Bediener hin oder von ihm weg. Zudem können Schleifscheiben unter derartigen Umständen brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug fest und bringen Sie Ihren Körper und Ih-

ren Arm in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Verwenden Sie stets einen Zusatzhandgriff, falls vorhanden, damit Sie den Rückschlag und die Drehmomentreaktion beim Anlaufen bestmöglich kontrollieren können. Werden geeignete Vorsichtsmaßnahmen ergriffen, kann der Bediener die Drehmomentreaktionen und Rückschlagkräfte kontrollieren.

b) Bringen Sie niemals Ihre Hand in die Nähe des sich drehenden Einsatzwerkzeugs. Ihre Hand könnte durch einen Rückschlag verletzt werden.
c) Halten Sie Ihren Körper von dem Bereich fern, in dem sich das Elektrowerkzeug im Fall eines Rückschlags bewegt. Der Rückschlag wird das Werkzeug am Einklemmpunkt entgegen der Drehrichtung der Scheibe bewegen.
d) Seien Sie besonders vorsichtig, wenn Sie an Ecken und scharfen Kanten etc. arbeiten. Vermeiden Sie ein Springen und Einklemmen des Einsatzwerkzeugs. Ecken, scharfe Kanten sowie das Springen des Einsatzwerkzeugs führen dazu, dass sich dieses verhakt und einen Kontrollverlust oder Rückschlag hervorruft.
e) Bringen Sie keine Sägekette, Frässcheibe oder gezahnte Sägeblätter an. Derartige Schneidwerkzeuge führen oft zu Rückschlag oder Kontrollverlust.

SICHERHEITSHINWEISE SPEZIELL FÜR SCHLEIF- UND TRENNSCHLEIFARBEITEN:

a) Verwenden Sie nur Trennschleifscheiben, die für Ihr Elektrowerkzeug empfohlen sind, sowie die speziell für die eingesetzte Trennschleifscheibe entwickelte Schutzabdeckung. Trennschleifscheiben, die nicht für das Elektrowerkzeug entwickelt wurden, können nicht ausreichend abgedeckt werden und sind somit nicht sicher.
b) Die Abdeckung muss sicher am Elektrowerkzeug angebracht und so positioniert werden, dass eine maximale Sicherheit gewährleistet ist, insofern

sollte so wenig wie möglich von der Schleifscheibe unbedeckt sein. Die Abdeckung schützt den Bediener vor abgebrochenen Schleifscheibenfragmenten, vor einer versehentlichen Berührung der Scheibe oder vor Funken, die die Kleidung entzünden könnten.

c) Die eingesetzten Scheiben dürfen nur für deren vorgesehenen Verwendungszweck eingesetzt werden. Zum Beispiel: Nicht mit der Seite der Trennscheibe schleifen. Trennschleifscheiben sind für das Umfangsschleifen bestimmt, seitlich auf diese Scheiben wirkende Kräfte können dazu führen, dass sie zersplittern.
d) Verwenden Sie immer unbeschädigte Scheibenflansche korrekter Größe und Form, passend zur gewählten Scheibe. Passende Scheibenflansche unterstützen die Scheibe, wodurch sich die Gefahr eines Scheibenbruchs verringert. Die Flansche für Trennscheiben können sich von Schleif-scheibenflanschen unterscheiden.
e) Verwenden Sie keine verschlissenen Scheiben größerer Elektrowerkzeuge. Eine Scheibe, die für ein größeres Elektrowerkzeug konzipiert ist, ist nicht geeignet für die höhere Drehzahl eines kleiner Werkzeugs und kann platzen.

SICHERHEITSHINWEISE SPEZIELL FÜR TRENNSCHLEIFARBEITEN:

a) Verkanten Sie nicht die Trennscheibe und üben Sie keinen übermäßigen Druck aus. Versuchen Sie nicht, zu tief in das Werkstück einzutauchen. Eine Überbelastung der Trennscheibe erhöht die Belastung und die Anfälligkeit für ein Verdrehen oder Festfressen der Scheibe im Material und somit die Wahrscheinlichkeit eines Rückschlags oder eines Bruchs der Scheibe.
b) Bringen Sie Ihren Körper nicht in die Drehebene der Scheibe oder dahinter. Wenn sich die Scheibe während des Betriebs von Ihrem Körper weg bewegt, kann ein möglicher Rückschlag die sich drehende Scheibe und das Elektrowerkzeug direkt in

Ihre Richtung katapultieren.

c) Falls die Scheibe klemmt oder der Schneidvorgang aus einem anderen Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und halten Sie es im Werkstück ruhig, bis die Scheibe vollständig still steht. Versuchen Sie nie, die Trennscheibe aus dem Schnitt zu entfernen, während sie sich noch dreht, andernfalls kann es zu einem Rückschlag kommen. Die Ursache für das Klemmen der Trennscheibe ermitteln und diese durch geeignete Maßnahmen beseitigen.
d) Den Schneidvorgang im Werkstück nicht erneut starten. Lassen Sie die Trennscheibe die volle Drehzahl erreichen und tauchen Sie erneut in den Schnitt ein. Die Trennscheibe kann sich verklemmen, nach oben wandern oder zurück schlagen, wenn das Elektrowerkzeug im Werkstück gestartet wird.
e) Platten und übergroße Werkstücke sind entsprechend zu unterstützen, um die Gefahr eines Festklemmens und eines Rückschlags zu verringern. Große Platten neigen dazu, sich unter ihrem eigenen Gewicht durchzubiegen. Werkstücke müssen auf beiden Seiten, in der Nähe des Sägespalts und nahe am Werkstück abgestützt werden.
f) Besondere Vorsicht ist bei Taschen- schnitten in bestehende Wände oder verborgene Bereiche geboten. Die ein- tauchende Scheibe kann in Gas-, Wasser- und Elektroleitungen, sowie verborgene Ob- jekte einschneiden und somit Rückschläge verursachen.

Technische Daten

Nennspannung 230 V\~ / 50 Hz

Nennleistung 600W

Nenndrehzahl (n) 12000/min

Max. Scheibengröße ø 115 mm

Spindelgröße M14

Gewicht 1,53 kg

Schutzklasse / II

Schalldruckpegel (L pA)

Schallleistungspegel (LWA)

Max. Schwingungsemission (a h,AG)

85,3 dB(A) / Messunsicherheitsfaktor K = 3 dB(A)

96,3 dB(A) / Messunsicherheitsfaktor K = 3 dB(A)

4,322 m/s ^2 / Messunsicherheitsfaktor K = 1,5 m/s ^2

Die angegebenen Werte gelten für eine Nennspannung von 230 V. Bei niedrigeren Spannungswerten und Modellen für bestimmte Länder können diese Werte abweichen.

Bitte die Artikelnummer auf dem Typenschild des Werkzeugs beachten. Die Markennamen des einzelnen Werkzeugs können variieren.

Geräusch und Vibration

Die in dieser Anleitung angegebenen Werte wurden entsprechend einem gemäß EN 60745 genormten Messverfahren gemessen und können für den Vergleich von Werkzeugen untereinander verwendet werden.

Sie können auch für eine vorläufige Einschätzung der Belastung herangezogen werden.

Achtung! Die Schwingungsemis-

sion kann beim tatsächlichen Ge-

brauch abhängig von den jeweiligen Einsatzbedingungen vom angegebenen Gesamtwert abweichen.

Produktübersicht

1 Schleifschutz
3 Spannflansch
4 Sicherungsmutter
5 Netzkabel
6 Hauptgriff
7 Ein-/Ausschalter
8 Spindelarretier-Taste

2 Anschluss für Zusatzhandgriff

Bestimmungsgemäße Verwendung

Das Werkzeug ist für das Schruppen und Schleifen von Metall und Stein bestimmt, wobei kein Wasser benötigt wird, wenn eine geeignete Schleifscheibe und die entsprechende Schutzabdeckung verwendet werden.

Das Werkzeug ist nicht für den gewerblichen Gebrauch bestimmt.

Jegliche anderweitige Verwendung oder Veränderung des Werkzeugs wird als unsachgemäße Verwendung betrachtet und kann erhebliche Gefahren verursachen.

Verwendung des Werkzeugs

1. Sicherstellen, dass das Werkstück nicht wegrutschen kann, und das Werkzeug fest am Hauptgriff 6 halten.
2. Zum Einschalten des Werkzeugs den Ein-/Ausschalter 7 gedrückt halten.
3. Lassen Sie das Werkzeug bei Leerlauf-drehzahl ungefähr eine Minute lang lau-fen und prüfen Sie, ob sich die montierte Scheibe tadellos dreht.

Schleifen:

Die besten Schleifergebnisse lassen sich mit einem Anstellwinkel von 30° bis 40° erzielen. Bewegen Sie das Werkzeug mit mäßigem Druck vor und zurück.

1. Zum Ausschalten des Werkzeugs den Ein-/Ausschalter 7 loslassen.

ZUSATZHANDGRIFF

1 DeDeZusatzhandgriff kander den-Anschluss für den Zusatzhandgriff 2 an beiden Seiten des Werkzeugs montiert werden.

Achtung! Sicherstellen, dass das Werkzeug ausgeschaltet und der ecker gezogen ist.

2

schluss für den Zusatzhandgriff 2 anschrauben.

Für sichere Arbeitsbedingungen darauf achten, dass der Zusatzhandner am Werkzeug montiert ist.

SCHLEIFSCHUTZ

1 Den Schleifschutz 1 am Werkzeug anbringen und so ausrichten, dass der Bediener vor Funken geschützt ist.

Achtung! Sicherstellen, dass das Werkzeug ausgeschaltet und der

Netzstecker gezogen ist.

2 Den Schleifschutz 1 mit einem Schraubendreher fest anziehen.

SCHLEIFSCHEIBEN

1 SCBEIBEIRSTNÄRTÄRKE:-68-NMMM

Eine gerade Schleifscheibe mit Hilfe der Sicherungsmutter 4 so montieren, dass der Flansch zur Maschine hin zeigt. Die Spindelarretiertaste 8 gedrückt halten, und die Sicherungsmutter 4 mit dem Schraubenschlüssel festziehen.

2

Eine gekröpfte Schleifscheibe mit Hilfe der Sicherungsmutter 4 so montieren, dass der Flansch zur Maschine hin zeigt. Die Spindelarretiertaste 8 gedrückt halten, und die Sicherungsmutter 4 mit dem Schraubenschlüssel festziehen.

Pflege und Wartung

Achtung! Sicherstellen, dass das Werkzeug ausgeschaltet und der

Netzstecker gezogen ist.

• Das Werkzeug immer sauber und trocken halten und von Öl oder Fett schützen.
• Zum Schutz der Augen während der Reinigung eine Schutzbrille tragen.
• Für eine sichere und sachgemäße Verwendung das Werkzeug und die Belüftungsschlitze immer sauber halten.
• Die Lüftungsgitter am Motor und am Ein-/Ausschalter auf Staub oder Fremdkörper kontrollieren. Staubansammlungen mit einer weichen Bürste entfernen.
• Das Werkzeuggehäuse bei Bedarf mit einem weichen, feuchten Tuch abwischen. Ein mildes Reinigungsmittel kann verwendet werden, jedoch kein Alkohol, Benzin oder andere Reinigungsmittel.
• Auf keinen Fall ätzende Reinigungsmittel zum Reinigen von Kunststoffteilen verwenden.
• Alle beweglichen Teile regelmäßig schmieren.
• Alle Befestigungen regelmäßig kontrollieren. Diese können sich in Folge der Vibrationen mit der Zeit lösen.
• Die Motorbürsten können nur von einer qualifizierten Fachkraft ausgetauscht werden.

Achtung! Falls das Netzkabel beschädigt ist, muss es vom Herstel-

ler, dessen technischen Kundendienst oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Konformitätserklärung

Wir erklären, dass das unter Technische Daten beschriebene Produkt

ERGO TOOLS

1200 W Winkelschleifer PE-1200WS

hergestellt für:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

in der Ausführung folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

EMV-Richtlinie 2004/108/EG

und folgenden anwendbaren harmonisierten Normen entspricht:

EN 60745-1:2009+A11:2010

EN 60745-2-3:2011

EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:1997/+A1:2001/+A2:2008

EN 61000-3-2:2006/+A1:2009/+A2:2009

EN 61000-3-3:2008

A. Indiana Paul

Andreas Back

Leitung Qualitätsmanagement, Umwelt & CSR Bevollmächtigter für die Zusammenstellung der technischen Unterlagen

Bornheim, 08.12.2015

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

Garantie

Bei Störungen aufgrund von Material- oder Verarbeitungsfehlern wenden Sie sich bitte an Ihren Hornbach-Markt:

1. Diese Bedingungen sind kostenfreie, vorherrschende zusätzliche Garantieleistungen. Die gesetzlich vorgeschriebenen Garantiebestimmungen bleiben davon unberührt.

2. Die Garantieleistungen beschränken sich auf Material- und Verarbeitungsfehler sowie auf die Beseitigung derselben oder alternativ den Ersatz des Produktes. Da unsere Produkte nicht für den professionellen Einsatz konzipiert sind, betrachten wir die Garantie als erloschen, sofern das Produkt unter solchen Bedingungen eingesetzt wird. Ausgeschlossen sind Garantieansprüche für Transportschäden, Schäden in Folge der Nichteinhaltung der Montage- oder Bedienungsanleitung (z. B. Anschluss an falsche Netzspannung oder falsche Stromart), unsachgemäßer Montage, Missbrauch oder Zweckentfremdung (z. B. Überlastung des Produkts oder Verwendung mit nicht zugelassenem Werkzeug oder Zubehör), Nichteinhaltung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern (z. B. Sand, Steine, oder Staub), unsachgemäßer Krafteinwirkungen oder von Personen verursachter Ereignisse (z. B. Schäden durch Herunterfallen) sowie normaler Abnutzung (z. B. Akku, Klingen, usw.). Der Garantieanspruch erlischt, wenn bereits Eingriffe vorgenommen worden sind.

3. Die Gewährleistungsfrist beträgt drei Jahre und beginnt mit dem Kaufdatum des Produkts. Garantieansprüche müssen innerhalb von zwei Wochen nach Erkennen des Defektes geltend gemacht werden. Zu spät geltend gemachte Garantieansprüche werden abgewiesen. Die Gewährleistungsfrist wird nach Reparatur oder Ersatz nicht verlängert, und es beginnt auch keine neue Gewährleistungsfrist für das Produkt oder eventuelle Ersatzteile.

4. Zur Geltendmachung von Garantieansprüchen wenden Sie sich bitte an Ihren Hornbach-Markt und bringen Sie ihre Originalrechnung oder einen anderen datierten Kaufbeleg mit. Bewahren Sie deshalb Ihren Beleg sorgfältig auf. Begründen Sie Ihren Anspruch so präzise wie möglich. Falls der Schaden von unseren Garantieleistungen abgedeckt wird, erhalten Sie unverzüglich ein repariertes oder neues Produkt.

Entsorgung

Das Symbol "durchgestrichene

Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte

können gefährliche und umweltgefährdende Stoffe enthalten. Diese Werkzeuge sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.

Merci !

Technische gegevens 103

Geluid en trilling 103

Productoverzicht 104

Beschermingsklasse II

2 ELEKTRISCHE VEILIGHEID

Bornheim, 08.12.2015

Hornbach Baumarkt AG

Hornbachstraße 11

Bornheim, 08.12.2015

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

Garantie

Bornheim, 08.12.2015

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

Warranty
