Produkttyp	Einbau-Glaskeramik-Kochfeld
Marke	Bosch
Modell	Serie 2 HBF133BR0
Stromversorgung	230 V / 400 V, 50/60 Hz
Gesamtleistung	Ca. 7,2 kW
Anzahl der Kochstellen	4 Kochstellen, davon 1 Zweikreis-Kochstelle und 1 Kochzone für Bräter
Oberflächentyp	Glaskeramik
Abmessungen (B x T x H)	Ca. 59,2 x 52,2 x 5,1 cm
Gewicht	Ca. 10 kg
Bedienung	Touch-Bedienung mit digitaler Anzeige
Kindersicherung	Ja, manuelle und automatische Verriegelung
Automatische Abschaltung	Ja, nach 1 bis 10 Stunden je nach Kochstufe
Restwärmeanzeige	Ja, zweistufig (H und h)
Reinigung	Glasrakl und Spezialreiniger für Glaskeramik
Schutzklasse	I (Erdung erforderlich)
Garantie	2 Jahre (Ersatzteile 10 Jahre verfügbar)

Häufig gestellte Fragen - Serie 2 HBF133BR0 BOSCH

Wie aktiviere ich die Kindersicherung am Kochfeld Bosch HBF133BR0?

Um die Kindersicherung zu aktivieren, muss das Gerät ausgeschaltet sein. Halten Sie die Taste ⌐ etwa 4 Sekunden lang gedrückt. Eine Kontrollleuchte leuchtet 10 Sekunden lang auf und bestätigt die Verriegelung. Zum Deaktivieren wiederholen Sie den Vorgang.

Was tun, wenn alle Anzeigen blinken?

Wenn alle Anzeigen blinken, ist das Bedienfeld nass oder es befindet sich ein Gegenstand darauf. Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand. Der normale Betrieb wird wieder aufgenommen.

Wie reinige ich die Glaskeramik-Oberfläche, ohne sie zu beschädigen?

Reinigen Sie nach jedem Gebrauch, wenn die Oberfläche abgekühlt ist. Verwenden Sie einen Glasrakl für hartnäckige Rückstände, dann einen speziellen Glaskeramik-Reiniger mit einem weichen Schwamm. Vermeiden Sie Scheuerschwämme, aggressive Reinigungsmittel und Dampfreiniger.

Welche Kochstufe wird zum Schmelzen von Schokolade empfohlen?

Zum Schmelzen von Schokolade verwenden Sie die Kochstufe 1-1 (sehr niedrig). Rühren Sie gelegentlich um und lassen Sie sie nicht unbeaufsichtigt.

Wie schalte ich eine Kochstelle einzeln aus?

Sie können eine Kochstelle auf zwei Arten ausschalten: Drücken Sie zweimal die Taste O der ausgewählten Kochstelle, oder wählen Sie die Kochstelle und drücken Sie + oder -, bis 0 angezeigt wird. Die Restwärmeanzeige erscheint nach etwa 10 Sekunden.

Was bedeutet die blinkende Anzeige 'F5' mit einem Tonsignal?

Die Anzeige 'F5' zeigt an, dass sich ein heißer Topf im Bereich des Bedienfelds befindet, was eine Überhitzung der Elektronik riskiert. Entfernen Sie den Topf, und die Anzeige verschwindet schnell.

Kann ich eine externe Zeitschaltuhr mit diesem Kochfeld verwenden?

Nein, die Verwendung einer externen Zeitschaltuhr oder einer separaten Fernbedienung ist aus Sicherheitsgründen verboten, es sei denn, der Betrieb mit Geräten nach EN 50615 ist deaktiviert.

Wie stelle ich die automatische Abschaltfunktion ein?

Die automatische Abschaltung ist vorprogrammiert und hängt von der Kochstufe ab (1 bis 10 Stunden). Sie kann vom Benutzer nicht geändert werden. Wenn die Kochstelle ausgeht, drücken Sie eine beliebige Taste und stellen Sie sie erneut ein.

Welches Kochgeschirr ist geeignet?

Verwenden Sie Töpfe und Pfannen mit flachem Boden, deren Durchmesser zur Kochzone passt. Vermeiden Sie raue Böden, die die Glaskeramik zerkratzen. Stellen Sie niemals leeres Kochgeschirr auf eine heiße Kochstelle.

Was tun, wenn das Kochfeld einen Fehlercode 'E' anzeigt?

Ein Fehlercode 'E' (z.B. E0111) zeigt einen elektronischen Defekt an. Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung bestehen bleibt, wenden Sie sich an den Kundendienst und geben Sie den genauen Code an.

BEDIENUNGSANLEITUNG Serie 2 HBF133BR0 BOSCH

Gebrauchs- und Montageanleitung

Weitere Informationen und Erklärungen finden Sie online:

Inhaltsverzeichnis

GEBRAUCHSANLEITUNG

1 Sicherheit 2 2 Sachschaden vermeiden 4 3 Umweltschutz und Sparen 4 4 Kennenlernen 6 5 Vor dem ersten Gebrauch 9 6 Grundlegende Bedienung 9 7 Schnellaufheizung 9 8 Zeitfunktionen 9 9 Kindersicherung 11 10 Reinigen und Pflegen 11 11 Gestelle 14 12 Gerätetür 14 13 Störungen beheben 17 14 Transportieren und Entsorgen 18 15 Kundendienst 18 16 So gelingt's 19 17 MONTAGEANWEISUNG 22

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig. Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.

Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Verwenden Sie das Gerät nur:

um Speisen und Getränke zuzubereiten. im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds. - bis zu einer Höhe von 4000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

mit einer externen Zeitschaltuhr oder einer Fernbedienung.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

Zubehör immer richtig herum in den Garraum schieben.

WARNUNG - Brandgefahr!

Im Garraum gelagerte, brennbare Gegenstände können sich entzünden.

• Nie brennbare Gegenstände im Garraum aufbewahren.
• Wenn Rauch abgegeben wird, ist das Gerät abzuschalten oder der Stecker zu ziehen und die Tür geschlossen zu halten, um eventuell auftretende Flammen zu ersticken.

Lose Speisereste, Fett und Bratensaft können sich entzünden.

Vor dem Betrieb grobe Verschmutzungen aus dem Garraum, von den Heizelementen und vom Zubehör entfernen.

Beim Öffnen der Gerätetür entsteht ein Luftzug. Backpapier kann die Heizelemente berühren und sich entzünden.

• Nie Backpapier beim Vorheizen und während des Garens unbefestigt auf das Zubehör legen. Backpapier immer passend zuschneiden und mit einem Geschirr oder einer Backform beschweren.

riangle WARNUNG - Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. - Kleine Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

Zubehör oder Geschirr wird sehr heiß. - Heißes Zubehör oder Geschirr immer mit Topflappen aus dem Garraum nehmen.

Alkoholdämpfe können sich im heißen Garraum entzünden.

Nur kleine Mengen hochprozentiger Getränke in Speisen verwenden. Gerätetür vorsichtig öffnen.

riangle WARNUNG - Verbrühungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß.

• Nie die heißen Teile berühren. Kinder fernhalten.

Beim Öffnen der Gerätetür kann heißer Dampf entweichen. Dampf ist je nach Temperatur nicht sichtbar.

Gerätetür vorsichtig öffnen. Kinder fernhalten.

Durch Wasser im heißen Garraum kann heißer Wasserdampf entstehen. - Nie Wasser in den heißen Garraum gießen.

riangle WARNUNG - Verletzungsgefahr!

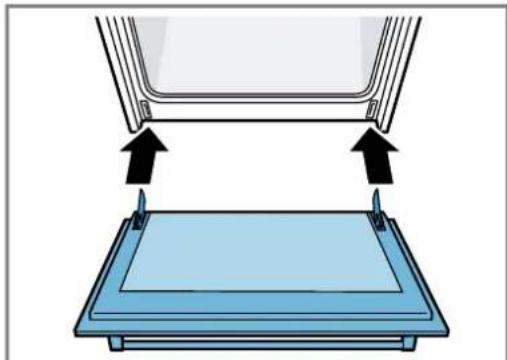

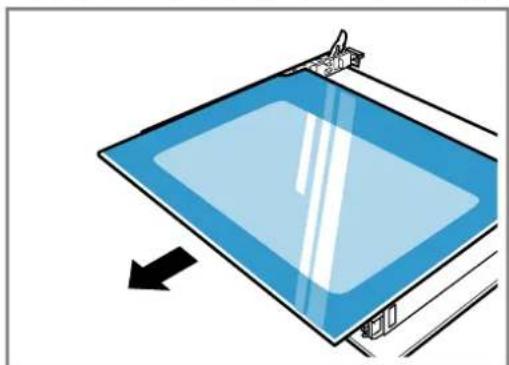

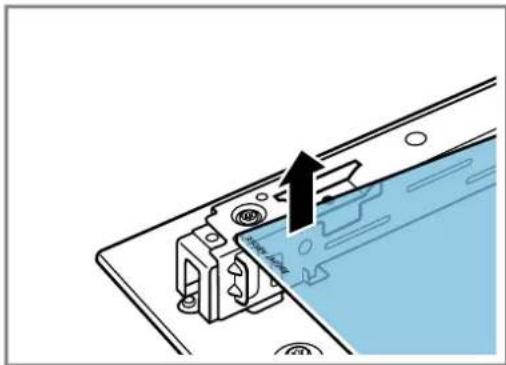

Zerkratztes Glas der Gerätetür kann zerspringen.

Keine scharfen abrasiven Reiniger oder scharfen Metallschaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberfläche zerkratzen können.

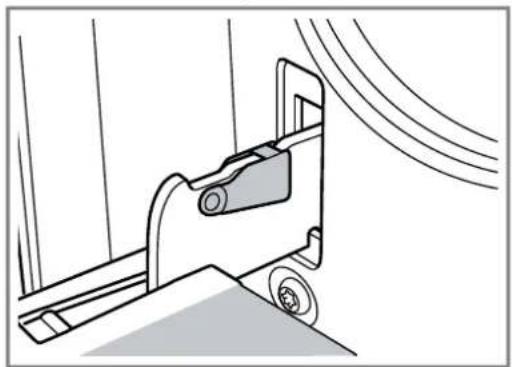

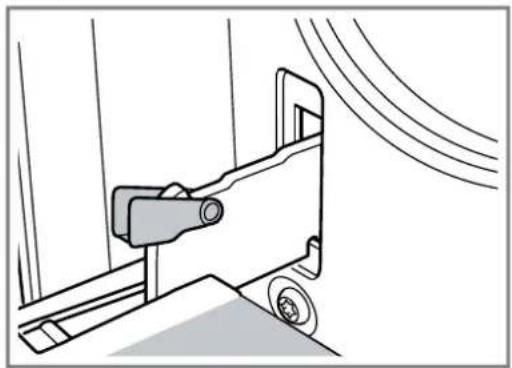

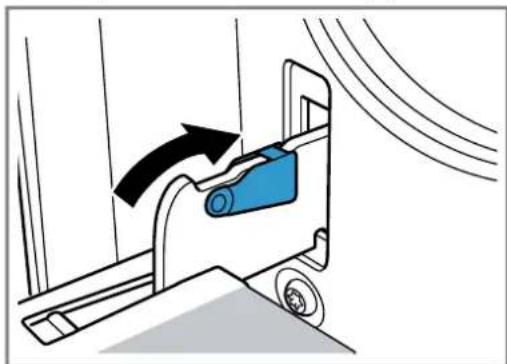

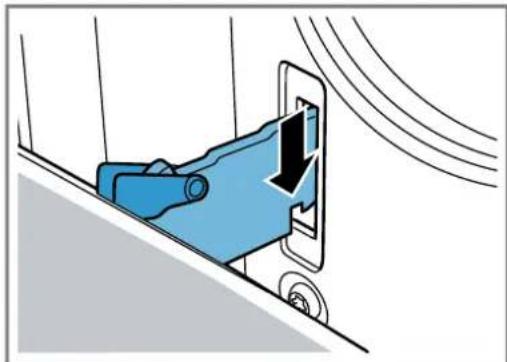

Die Scharniere der Gerätetür bewegen sich beim Öffnen und Schließen der Tür und Sie können sich klemmen.

• Nicht in den Bereich der Scharniere greifen.

WARNUNG - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dazu geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.

• Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.
• Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
• Nie die Netzanschlussleitung knicken, quetschen oder verändern.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

• Nie ein beschädigtes Gerät betreiben.
• Nie ein Gerät mit gerissener oder gebrochener Oberfläche betreiben.
• Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
• Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten. Den Kundendienst rufen. → Seite 18

WARNUNG - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten. - Kinder nicht mit Kleinteilen spielen lassen.

1.5 Halogenlampe

WARNUNG - Verbrennungsgefahr!

Garraumlampen werden sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

Glasabdeckung nicht berühren. Beim Reinigen Hautkontakt vermeiden.

WARNUNG - Stromschlaggefahr!

Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Spannung.

Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden. - Zusätzlich Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

2 Sachschäden vermeiden

2.1 Generell

ACHTUNG!

Gegenstände auf dem Garraumboden bei über 50 °C verursachen einen Wärmestau. Die Back- und Bratzeiten stimmen nicht mehr und das Email wird beschädigt.

Auf den Garraumboden weder Zubehör, noch Backpapier oder Folie, egal welcher Art, legen. Geschirr nur auf den Garraumboden stellen, wenn eine Temperatur unter 50 °C eingestellt ist.

Wenn sich Wasser im Garraum befindet, entsteht Wasserdampf. Durch den Temperaturwechsel können Schäden entstehen.

• Nie Wasser in den heißen Garraum geben.
• Nie Geschirr mit Wasser auf den Garraumboden stellen.

Feuchtigkeit über längere Zeit im Garraum führt zu Korrosion.

Nach dem Benutzen den Garraum trocken halten. Keine feuchten Lebensmittel längere Zeit im geschlossenen Garraum aufbewahren. Keine Speisen im Garraum lagern.

Das Auskühlen mit offener Gerätetür beschädigt mit der Zeit benachbarte Möbelfronten.

• Nach einem Betrieb mit hohen Temperaturen den Garraum nur geschlossen auskühlen lassen.
• Nichts in die Gerätetür einklemmen. Nur nach einem Betrieb mit viel Feuchtigkeit den Garraum geöffnet trocknen lassen.

Obstsaft, der vom Backblech tropft, hinterlässt Flecken, die nicht mehr entfernt werden können.

Das Backblech bei sehr saftigem Obstkuchen nicht zu üppig belegen. - Wenn möglich, die tiefere Universalpfanne verwenden.

Backofenreiniger im warmen Garraum beschädigt das Email.

• Nie Backofenreiniger im warmen Garraum verwenden. Vor dem nächsten Aufheizen Rückstände aus dem Garraum und von der Gerätetür vollständig entfernen.

Wenn die Dichtung stark verschmutzt ist, schließt die Gerätetür bei Betrieb nicht mehr richtig. Die angrenzenden Möbelfronten können beschädigt werden.

Dichtung immer sauber halten. - Nie das Gerät mit beschädigter Dichtung oder ohne Dichtung betreiben.

Durch Benutzung der Gerätetür als Sitz- oder Ablagefläche kann die Gerätetür beschädigt werden.

• Nicht auf die Gerätetür stellen, setzen, daran hängen oder abstützen.
• Kein Geschirr oder Zubehör auf der Gerätetür abstellen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Das Gerät nur vorheizen, wenn das Rezept oder die Einstellempfehlungen das vorgeben.

• Wenn Sie das Gerät nicht vorheizen, sparen Sie bis zu 20% Energie.

Dunkle, schwarz lackierte oder emaillierte Backformen verwenden.

• Diese Backformen nehmen die Hitze besonders gut auf.

Die Gerätetür im Betrieb möglichst selten öffnen.

Die Temperatur im Garraum bleibt erhalten und das Gerät muss nicht nachheizen.

Mehrere Speisen direkt hintereinander oder parallel backen.

• Der Garraum ist nach dem ersten Backen erwärmt. Dadurch verkürzt sich die Backzeit für die nachfolgenden Kuchen.

Bei längeren Garzeiten das Gerät 10 Minuten vor Ende der Garzeit ausschalten.

Die Restwärme reicht, um das Gericht fertig zu garen.

Nicht genutztes Zubehör aus dem Garraum entfernen.

• Überflüssige Zubehörteile müssen nicht erhitzt werden.

Tiefgefrorene Speisen vor der Zubereitung auftauen lassen.

Die Energie zum Auftauen der Speisen wird gespart.

Hinweis:

Das Gerät benötigt im Standby:

• max. 1 W bei Gerätevarianten mit Uhranzeige im Display
• max. 0,5 W bei Gerätevarianten ohne Uhranzeige im Display

4 Kennenlernen

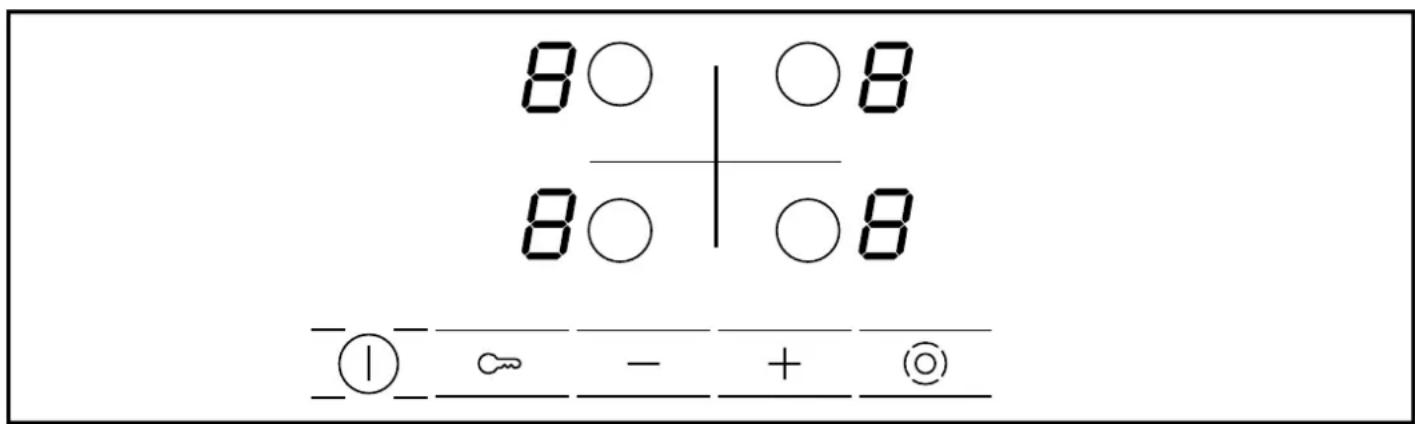

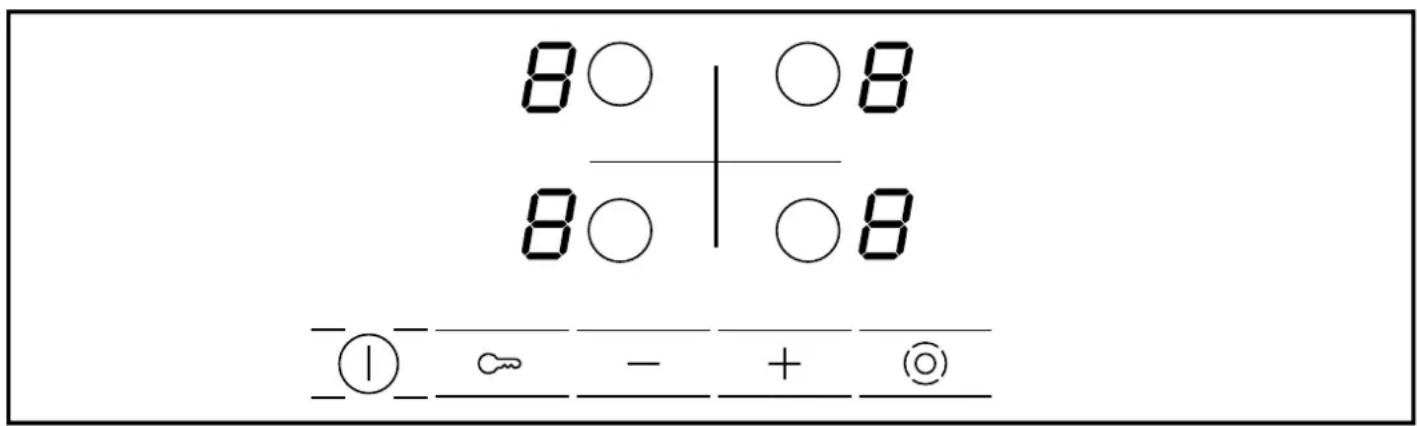

4.1 Bedienfelder

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

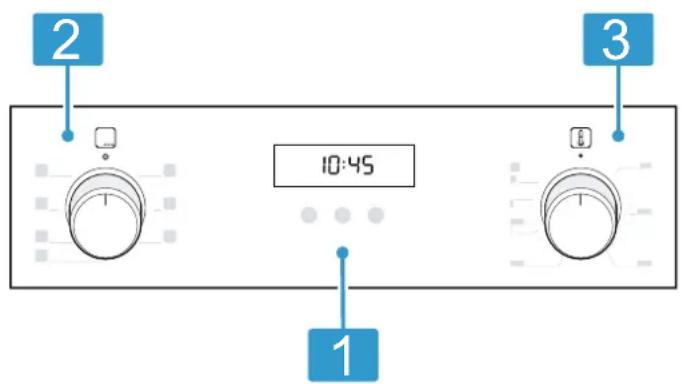

Bedienelemente

Über die Bedienelemente stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1 Tasten und Display

Die Tasten sind berührungsempfindliche Flächen. Um eine Funktion zu wählen, nur leicht auf das entsprechende Feld drücken.

Das Display zeigt Symbole aktiver Funktionen und die Zeitfunktionen.

"Tasten und Display", Seite 6

2 Funktionswähler

Mit dem Funktionswähler stellen Sie die Heizarten und weitere Funktionen ein.

Den Funktionswähler können Sie aus der Nullstellung heraus nach rechts und links drehen. Je nach Gerätetyp ist der Funktionswähler versenkbar. Zum Einrasten oder Ausrasten in der Nullstellung auf den Funktionswähler drücken.

→ "Heizarten und Funktionen", Seite 6

3 Temperaturwähler

Mit dem Temperaturwähler stellen Sie die Temperatur zur Heizart ein und wählen Einstellungen für weitere Funktionen.

Den Temperaturwähler können Sie aus der Nullstellung heraus nur nach rechts drehen bis zum Anschlag, nicht darüber hinaus.

Je nach Gerätetyp ist der Temperaturwähler versenkbar. Zum Einrasten oder Ausrasten in der Nullstellung auf den Temperaturwähler drücken.

→ "Temperatur und Einstellstufen", Seite 7

Tasten und Display

Mit den Tasten können Sie verschiedene Funktionen Ihres Geräts einstellen. Im Display sehen Sie die Einstellungen. Wenn eine Funktion aktiv ist, leuchtet das entsprechende Symbol im Display. Leuchtet nur, wenn Sie die Uhrzeit ändern.

Symbol Funktion Verwendung

Kindersicherung Kindersicherung aktivieren oder deaktivieren.
Zeitpunktionen Uhrzeit, Wecker, Dauer und Ende wahren. →Um die einzelnen Zeitpunkten zu wahren, mehrfach drücken.
Minus	Einstellwerte verringn.
Plus	Einstellwerte erhöhen.

Heizarten und Funktionen

Damit Sie immer die passende Heizart für Ihre Speise finden, erklären wir Ihnen die Unterschiede und Anwendungsbereiche.

Symbol Heizart Verwendung und Funktionsweise

3D HeiBluft Auf einer oder mehreren Ebenen backen oder braten. Der Ventilator verteil die Hitze des Ringheizkörpers in der Rückwand gleichmäßig im Garraum.

HeiBluft Sanft Ausgewählte Speisen ohne Vorheizen auf einer Ebene schonend garen. Der Ventilator verteil die Hitze des Ringheizkörpers in der Rückwand gleichmäßig im Garraum. Das Gargut wird phasenweise mit Restwärme zubereitet. Wahlen Sie eine Temperatur zwischen 120 °C und 230 °C. Während des Garens die Gerätetur geschlossen halten. These Heizart wird zur Ermittlung des Energieverbrauchs im Umluftmodus und der Energie-Effizienzklasse verwendet.

Symbol Heizart Verwendung und Funktionswise

Grill, große Flüche Flaches Grillgut grillen wie Steaks, Würstchen oder Toast. Speisen gratinieren.Die ganze Flüche unter dem Grillheizkörper wird heiß.

Umluftgrillen Geflügel, ganze Fische oder größere Fleischstücke braten.Der Grillheizkörper und der Ventilator schalten sich abwechselnd ein und aus.Der Ventilator wirbelt die heiße Luft um die Speise.

Ober/Unterhitze Auf einer Ebene traditionell backen oder braten. Diese Art der Erwärung ist besonderss für Kuchen mit saftigem Belag geeignet.Die Hitze kommt gleichmäßig von oben und unter.Diese Heizart wird zur Ermittlung des Energieverbrauchs im konventionellen Modus verwendet.

Weitere Funktionen

Hier finden Sie eine Übersicht über weitere Funktionen Ihres Geräts.

Symbol	Funktion Verwendung
Schnelle	Schnelle Heizung Den Garraum ohne Zubehör schnell vorheizen. → "Schnellaufheizung", Seite 9
Backofenlampe	Backofenlampe Den Garraum ohne Heizung beleuchten. → "Beleuchtung", Seite 8

Temperatur und Einstellstufen

Zu den Heizarten und Funktionen gibt es verschiedene Einstellungen.

Hinweis: Bei Temperatureinstellungen über 250 °C senkt das Gerät die Temperatur nach ca. 10 Minuten auf ca. 240 °C ab. Wenn Ihr Gerät die Heizart Ober-/Unterhitze oder Unterhitze hat, erfolgt die Temperaturabsenkung nicht.

Symbol Funktion Verwendung
•	Nullstellung Das Gerät heizt nicht.
50 - 275 Temperaturbereich Die Temperatur in °C im Garraum einstellen.
1, 2, 3 oder I, II, III	Grillstufen Die Grillstufen je nach Gerätotyp für den Grill, für die große Flüche und den Grill oder für die keine Flüche einstellen.1 = schwach2= mittel3 = stark

Aufheizanzeige

Das Gerät zeigt Ihnen an, wenn es heizt. Wenn das Gerät heizt, leuchtet im Display das Symbol. In den Heizpausen erlischt das Symbol. Wenn Sie vorheizen, ist der optimale Zeitpunkt zum Einschieben Ihres Speiseguts erreicht, sobald das Symbol das erste Mal erlischt.

Hinweis: Durch thermische Trägheit kann sich die angezeigte Temperatur von der tatsächlichen Temperatur im Garraum etwas unterscheiden.

4.2 Garraum

Funktionen im Garraum erleichtern den Betrieb Ihres Geräts.

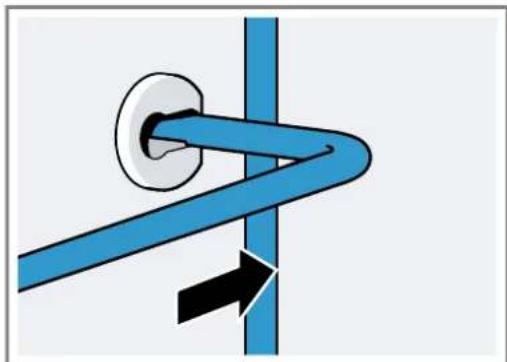

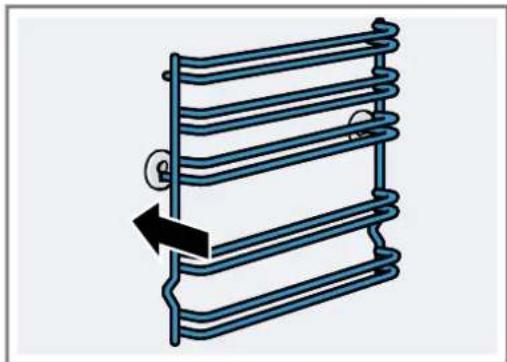

Gestelle

In die Gestelle im Garraum können Sie Zubehör in unterschiedliche Höhen einschieben. Der Garraum hat 5 Einschubhöhen. Die Einschubhöhen werden von unten nach oben gezählt.

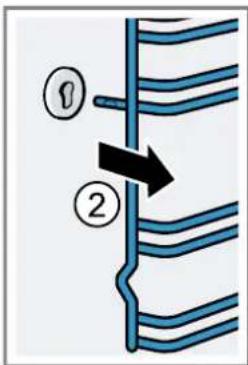

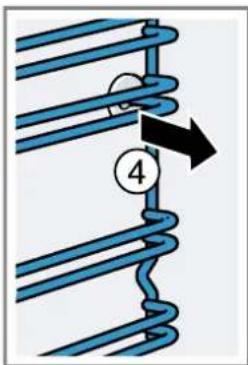

Sie können die Gestelle aushängen, z. B. zum Reinigen. → "Gestelle", Seite 14

Selbstreinigende Flächen

Die Rückwand im Garraum ist selbstreinigend. Die selbstreinigenden Flächen sind mit einer porösen, matten Keramik beschichtet und haben eine raue Oberfläche. Wenn das Gerät in Betrieb ist, nehmen die selbstreinigenden Flächen Fettspritzer vom Braten oder Grillen auf und bauen diese ab.

Wenn sich die selbstreinigenden Flächen während des Betriebs nicht mehr ausreichend reinigen, heizen Sie den Garraum gezielt auf.

→ "Selbstreinigende Flächen im Garraum reinigen", Seite 13

Beleuchtung

Die Backofenlampe leuchtet den Garraum aus.

Bei den meisten Heizarten und Funktionen ist die Beleuchtung während des Betriebs an. Wenn Sie den Betrieb mit dem Funktionswähler beenden, schaltet sich die Beleuchtung aus.

Mit der Stellung Backofenlampe am Funktionswähler können Sie die Beleuchtung ohne Heizung einschalten.

Gerätetür

Wenn Sie die Gerätetür im laufenden Betrieb öffnen, läuft der Betrieb weiter.

4.3 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

Hinweis: Das Zubehör kann sich durch Hitze verformen. Die Verformung hat keinen Einfluss auf die Funktion. Wenn das Zubehör abkühlt, verschwindet die Verformung.

Zubehör Gebrauch

Rost Backformen

Universalpfanne Saftige Kuchen

Auflaufformen Geschirr Fleisch, z. B. Braten oder Grillstücke Tiefkühlgerichte

Plätzchen Brot Große Braten Tiefkühlgerichte - Abtropfende Flüssigkeiten auffangen, z. B. Fett beim Grillen auf dem Rost.

Zubehör verwenden

Das Zubehör richtig herum in den Garraum schieben. Nur so können Sie das Zubehör ohne Kippen etwas bis zur Hälfte herausziehen.

1. Das Zubehör zwischen die beiden Führungsstäbe einer Einschubhöhe schieben.

Grillrost Den	Grillrost mit der offenen Seite zur Gerätetür und der Krümmung nach unten einschieben.
Blech	Das Blech mit der Abschreibung zur Geräteabdeckung einschieben.
z. B. Uni-versalpfan- ne oder Backblech

1. Das Zubehör vollständig einschieben, sodass das Zubehör die Gerätür nicht berührt.

Hinweis: Zubehör, das Sie während des Betriebs nicht benötigen, aus dem Garraum nehmen.

Weiteres Zubehör

Weiteres Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Ein umfangreiches Angebot zu Ihrem Gerät finden Sie im Internet oder in unseren Prospekten: www.bosch-home.com

Zubehör ist gerätespezifisch. Geben Sie beim Kauf immer die genaue Bezeichnung (E-Nr.) Ihres Geräts an. Welches Zubehör für Ihr Gerät verfügbar ist, erfahren Sie im Online-Shop oder beim Kundendienst.

5 Vor dem ersten Gebrauch

Nehmen Sie die Einstellungen für die erste Inbetriebnahme vor. Reinigen Sie das Gerät und das Zubehör.

5.1 Erste Inbetriebnahme

Sie müssen für die erste Inbetriebnahme Einstellungen vornehmen, bevor Sie Ihr Gerät verwenden können.

5.2 Gerät vor dem ersten Gebrauch reinigen

Reinigen Sie den Garraum und das Zubehör, bevor Sie zum ersten Mal mit dem Gerät Speisen zubereiten.

1. Das Zubehör und die Verpackungsreste wie Styroporkügelchen aus dem Garraum nehmen.
2. Vor dem Aufheizen die glatten Flächen im Garraum mit einem weichen, feuchten Tuch abwischen.
3. Solange das Gerät heizt, den Raum lüften.
4. Die Heizart und die Temperatur einstellen. → "Grundlegende Bedienung", Seite 9

Heizart 3D-Heißluft

Temperatur Maximum

Dauer 1 Stunde

1. Das Gerät nach der angegebenen Dauer ausschalten.
2. Warten, bis der Garraum abgekühlt ist.
3. Die glatten Flächen mit Spüllauge und einem Spültuch reinigen.
4. Das Zubehör mit Spüllauge und einem Spültuch oder einer weichen Bürste reinigen.

6 Grundlegende Bedienung

6.1 Einschalten des Geräts

Den Funktionswähler auf eine Stellung außerhalb der Nullstellung drehen. Das Gerät ist eingeschaltet.

6.2 Gerät ausschalten

Den Funktionswähler auf die Nullstellung drehen. Das Gerät ist ausgeschaltet.

6.3 Heizarten und Temperatur

1. Mit dem Funktionswähler die Heizart einstellen.
2. Mit dem Temperaturwähler die Temperatur oder die Grillstufe einstellen.
3. Nach wenigen Sekunden beginnt das Gerät zu heizen.
4. Wenn das Gericht fertig ist, das Gerät ausschalten. Tipps

Die geeignetste Heizart für Ihre Speise finden Sie in der Beschreibung der Heizarten. - Sie können am Gerät die Dauer und das Ende für den Betrieb einstellen.

→ "Zeitfunktionen", Seite 9

Heizart ändern

Sie können die Heizart jederzeit ändern.

• Mit dem Funktionswähler die gewünschte Heizart einstellen.

Temperatur ändern

Sie können die Temperatur jederzeit ändern.

• Mit dem Temperaturwähler die gewünschte Temperatur einstellen.

7 Schnellaufheizung

Um Zeit zu sparen, können Sie mit der Schnellaufheizung die Aufheizdauer verkürzen.

Verwenden Sie Schnellaufheizen nur bei eingestellten Temperaturen über 100 °C.

Nach dem Schnellaufheizen am besten folgende Heizarten verwenden:

3D-Heißluft, Ober-/Unterhitze

7.1 Schnellaufheizung einstellen

Um ein gleichmäßiges Garergebnis zu erhalten, die Speise erst nach dem Schnellaufheizen in den Garraum geben.

1. Schnellaufheizen mit dem Funktionswähler einstellen.
2. Die gewünschte Temperatur mit dem Temperaturwähler einstellen. Nach einigen Sekunden startet das Schnellaufheizen.
3. Wenn das Schnellaufheizen endet, ertönt ein Signal und die Aufheizanzeige erlischt.
4. Eine geeignete Heizart mit dem Funktionswähler einstellen.
5. Die Speise in den Garraum geben.

8 Zeitfunktionen

Ihr Gerät verfügt über verschiedene Zeitfunktionen, mit denen der Betrieb gesteuert werden kann.

8.1 Übersicht über die Zeitfunktionen

Mit der Taste die verschiedenen Zeitfunktionen wählen.

Zeitfunktion Verwendung

Wecker Der Wecker kann unabhängig vom Betrieb eingestellt werden. Er beeinflusst das Gerät nicht.

Dauer Händenn für den Betrieb eine Dauer ein-gestellt wurde, hört das Gerät nach Ablauf der Dauer automatisch auf zu heizen.

Ende Zur Dauer kann eine Uhrzeit einge-stellt werden, zu der der Betrieb endet. Das Gerät startet automatisch, sodass der Betrieb zur gewünschten Uhrzeit endet.

Uhrzeit einstellen.

8.2 Wecker einstellen

Der Wecker läuft unabhängig vom Betrieb. Der Wecker kann bei eingeschaltetem und ausgeschaltetem Gerät bis zu 23 Stunden und 59 Minuten eingestellt werden. Der Wecker hat ein eigenes Signal, sodass man hören kann, ob der Wecker oder eine Dauer abgelaufen ist.

Hinweis: Der Wecker und eine Dauer können nicht gleichzeitig laufen. Wenn bereits eine Dauer eingestellt ist, lässt sich der Wecker nicht einstellen.

1. So oft drücken, bis im Display markiert ist.
2. Die Weckerzeit mit der Taste oder einstellen.

Taste Empfohlener Wert

-	5 Minutes
+	10 Minutes

Bis 10 Minuten lässt sich die Weckerzeit in Schritten von 30 Sekunden einstellen. Danach werden die Zeitschritte größer, je höher der Wert ist.

• Nach einigen Sekunden startet der Wecker und die Weckerzeit läuft ab.
• Wenn die Weckerzeit abgelaufen ist, ertönt ein Signal und im Display steht die Weckerzeit auf null.
• Nach Ablauf der Weckerzeit: - Um den Wecker auszuschalten, auf eine beliebige Taste drücken.

Wecker ändern

Die Weckerzeit kann jederzeit geändert werden.

Voraussetzung: Im Display ist A markiert.

Die Weckerzeit mit der Taste oder ändern. Nach einigen Sekunden übernimmt das Gerät die Änderung.

Wecker abbrechen

Die Weckerzeit kann jederzeit abgebrochen werden.

Voraussetzung: Im Display ist markiert.

Die Weckerzeit mit der Taste auf null zurückstellen. - Nach einigen Sekunden übernimmt das Gerät die Änderung und Ärlischt.

8.3 Dauer einstellen

Die Dauer für den Betrieb kann bis 23 Stunden und 59 Minuten eingestellt werden.

Voraussetzung: Eine Heizart und eine Temperatur oder Stufe sind eingestellt.

1. So oft drücken, bis im Display markiert ist.
2. Mit der Taste oder die Dauer einstellen.

Zusatzpro-Empfohlener Wert grammm

-	10 Minuten
+	30 Minuten

Bis zu einer Stunde lässt sich die Dauer in Minutenschritten einstellen, danach in 5-Minutenschritten.

• Nach einigen Sekunden beginnt das Gerät zu halten und die Dauer läuft ab.
• Wenn die Dauer abgelaufen ist, ertönt ein Signal und im Display steht die Dauer auf null.
• Wenn die Dauer abgelaufen ist:

Um das Signal vorzeitig zu beenden, auf eine beliebige Taste drücken. Um erneut eine Dauer einzustellen, auf die Taste drücken. - Wenn das Gericht fertig ist, das Gerät ausschalten.

Dauer ändern

Die Dauer kann jederzeit geändert werden.

Voraussetzung: Im Display ist Markiert.

Die Dauer mit der Taste oder ändern. - Nach einigen Sekunden übernimmt das Gerät die Änderung.

Dauer abbrechen

Die Dauer kann jederzeit abgebrochen werden.

Voraussetzung: Im Display ist Markiert.

Die Dauer mit der Taste auf null zurückstellen. Nach einigen Sekunden übernimmt das Gerät die Änderung und heizt ohne Dauer weiter.

8.4 Ende einstellen

Die Uhrzeit, zu der die Dauer endet, kann bis zu 23 Stunden und 59 Minuten verschoben werden.

Hinweise

• Bei Heizarten mit Grillfunktion ist das Ende nicht einstellbar. Um ein gutes Garergebnis zu erhalten, das Ende nicht mehr verschieben, wenn der Betrieb bereits gestartet ist.
• Damit Lebensmittel nicht verderben, diese nicht zu lange im Garraum stehen lassen.

Voraussetzungen

• Eine Heizart und eine Temperatur oder Stufe sind eingestellt. Eine Dauer ist eingestellt.
• 9 so oft drücken, bis im Display -markiert ist.
• Die Taste oder drücken.
• Das Display zeigt das berechnete Ende an.
• Das Ende mit der Taste oder verschieben.
• Nach einigen Sekunden übernimmt das Gerät die Einstellung und das Display zeigt das eingestellte Ende.
• Wenn die berechnete Startzeit erreicht ist, beginnt das Gerät zu heizen und die Dauer läuft ab.
• Wenn die Dauer abgelaufen ist, ertönt ein Signal und im Display steht die Dauer auf null.
• Wenn die Dauer abgelaufen ist:
• Eine beliebige Taste drücken, um das Signal vorzeitig zu beenden. Um erneut eine Dauer einzustellen, die Taste + drücken.
• Wenn das Gericht fertig ist, das Gerät ausschalten.

Endezeit ändern

Um ein gutes Garergebnis zu erhalten, kann das eingestellte Ende nur geändert werden, bis der Betrieb startet und die Dauer abläuft.

Voraussetzung: Im Display ist → markiert.

Das Ende mit der Taste oder verschieben. - Nach einigen Sekunden übernimmt das Gerät die Änderung.

Ende abbrechen

Das eingestellte Ende kann jederzeit gelöscht werden. Voraussetzung: Im Display ist → markiert.

Das Ende mit der Taste auf die aktuelle Uhrzeit plus eingestellter Dauer zurückstellen. ν Nach einigen Sekunden übernimmt das Gerät die Änderung und beginnt zu heizen. Die Dauer läuft ab.

8.5 Uhrzeit einstellen

Nach dem Anschluss des Geräts oder nach einem Stromausfall blinkt im Display die Uhrzeit. Die Uhrzeit startet bei "12:00" Uhr. Die aktuelle Uhrzeit einstellen.

Voraussetzung: Der Funktionswahlschalter muss auf der Nullstellung sein.

1. Die Uhrzeit mit oder einstellen.
2. Drücken.

Das Display zeigt die eingestellte Uhrzeit.

9 Kindersicherung

Das Gerät sichern, damit Kinder es nicht versehentlich einschalten oder Einstellungen ändern.

Hinweis: Nach einem Stromausfall ist die Kindersicherung nicht mehr aktiv.

9.1 Kindersicherung aktivieren und deaktivieren

Voraussetzung: Der Funktionswahlschalter muss auf der Nullstellung sein.

Um die Kindersicherung zu aktivieren, die Taste gedrückt halten, bis im Display erscheint. Um die Kindersicherung zu deaktivieren, die Taste gedrückt halten, bis im Display erlischt.

10 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

10.1 Reinigungsmittel

Keine ungeeigneten Reinigungsmittel verwenden, damit die entsprechenden Oberflächen am Gerät nicht beschädigt werden.

riangle WARNUNG - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

ACHTUNG!

Ungeeignete Reinigungsmittel beschädigen die Oberflächen des Geräts. Keine aggressiven oder scheuernden Reinigungsmittel verwenden.

Geeignete Reinigungsmittel

Verwenden Sie für die verschiedenen Oberflächen an Ihrem Gerät nur geeignete Reinigungsmittel.

Keine stark alkoholhaltigen Reinigungsmittel verwenden. Keine harten Scheuerkissen oder Putzschwämme verwenden. Keine speziellen Reiniger verwenden, wenn das Gerät noch warm ist.

Backofenreiniger im warmen Garraum beschädigt das Email.

Keinen Backofenreiniger im warmen Garraum verwenden. Vor dem nächsten Aufheizen die Rückstände aus dem Garraum und von der Gerätetür vollständig entfernen.

Neue Schwammtücher enthalten Rückstände von der Produktion.

• Neue Schwammtücher vor dem Gebrauch gründlich auswaschen.

Beachten Sie die Anleitung zum Reinigen des Geräts.

ightarrow "Reinigung des Geräts", Seite 13

Gerät

Oberfläche Geeignete Reinigungsmittel		Hinweise
Edelstahl■Heiße SpüllaugeSpezielle Edelstahl-Pflegemittel für warme Oberflächen	Kalk-, Fett-, Stärke- und Eiweißflecken von Edelstahlflächen sofort entfern, um Korrosion zu vermeiden.Die Edelstahl-Pflegemittel hauchdünna auftragen.
Emaille, Kunststoff, lackierte oder siebgedruckte Oberflächenz. B. Bedienfeld■Heiße Spüllauge Keine Glasreiniger oder Glasschaber verwenden.
Knöppe■Heiße Spüllauge Mit einem Spültuch reinigen und mit einem weichen Tuch nachrock-nen.Nicht abnehmer und nicht scheuern.
Geräteabdeckung
Bereich Geeignete Reinigungsmittel		Hinweise
Turscheiben■Heiße Spüllauge Keinen Glasschaber und keine Edelstahlspirale verwenden.Tipp: Zur gründlichen Reinigung die Turscheiben ausbauen.→ "Gerätetur", Seite 14
Türabdeckung■Aus Edelstahl:Edelstahl-Reiniger:■Aus Kunststoff:Heiße Spüllauge	Keine Glasreiniger oder Glasschaber verwenden.Tipp: Zur gründlicheren Reinigung die Abdeckplatte der Abdeckung abnehmer.→ "Gerätetur", Seite 14
Tügriff■Heiße Spüllauge Um hartnackige Verschmutzungen zu vermeiden, Entkalkungsmittel vom Tügriff sofort entfern.
Turdichtung■Heiße Spüllauge Nicht abnehmer und nicht scheuern.
Kochfeld
Bereich Geeignete Reinigungsmittel		Hinweise
Emaillierte Oberflächen■Heiße SpüllaugeEssigwasserBackofenreiniger	Bei starker Verschutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden.Damit das Kochfeld nach der Reinigung trocknen kann, die Gerä-teabdeckung offen lassen.Hinweise■Emaille wird bei sehr hohen Temperaten eingebrannt, wodurch geringe Farbunterschiede entstehen. Die Funktionsfähigkeit des Geräts wird dadurch nicht beeinflusst.Die Kanten dünner Backbleche setzen sich nicht vollständig emaillieren und konnen rau sein. Der Korrosionsschutz wird da-durch nicht beeinträchtigt.Durch Lebensmittelrückstände entstehen weißber Belag auf den emaillierten Oberflächen. Der Belag ist gesundheitlich unbedenklich. Die Funktionsfähigkeit des Geräts wird dadurch nicht beein-flusst. Sie konnen diesen Belag mit Zitronensäure entfern.
Selbstreinigende Flächen	- Anleitung zu selbstreinigenden Flächen beachten.→ "Selbstreinigende Flächen im Garraum reinigen", Seite 13
Glasabdeckung an der Backofen-lampe■Heiße Spüllauge Bei starker Verschutzung einen Backofenreiniger verwenden.

Bereich Geeignete Reinigungsmittel		Hinweise
Gestelle	Heiße Spüllauge Bei starker Verschmutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden. Tipp: Zum Reinigen die Gestelle aushängen. →"Gestelle", Seite 14
Zubehör	Heiße Spüllauge ■ Backofenreiniger	Bei starker Verschmutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden. Emailiertes Zubehör ist spülmaschinengeignet.

10.2 Reinigung des Geräts

Um Schäden am Gerät zu vermeiden, das Gerät nur wie vorgegeben und mit geeigneten Reinigungsmitteln reinigen.

WARNUNG - Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. - Kleine Kinder unter 8 Jahren müssen ferngehalten werden.

WARNUNG - Brandgefahr!

Lose Speisereste, Fett und Bratensaft können sich entzünden. - Vor dem Betrieb grobe Verschmutzungen aus dem Garraum, von den Heizelementen und vom Zubehör entfernen.

Voraussetzung: Die Hinweise zu Reinigungsmitteln beachten.

→ "Reinigungsmittel", Seite 11

1. Das Gerät mit frischer Spüllauge und einem Spültuch reinigen.
2. Bei einigen Oberflächen können Sie alternative Reinigungsmittel verwenden. → "Geeignete Reinigungsmittel", Seite 11
3. Mit einem weichen Tuch trocknen.

10.3 Bedienelemente reinigen

WARNUNG - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Die Bedienknebel zur Reinigung nicht abziehen. Keine nassen Schwammtücher verwenden.

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Mit einem feuchten Schwammtuch und heißer Spüllauge reinigen.
3. Mit einem weichen Tuch nachtrocknen.

10.4 Selbstreinigende Flächen im Garraum reinigen

Die Rückwand im Garraum ist selbstreinigend. Die selbstreinigenden Flächen sind mit einer porösen, matten Keramik beschichtet und haben eine raue Oberfläche. Wenn das Gerät in Betrieb ist, nehmen die selbstreinigenden Flächen Fettspritzer vom Braten oder Grillen auf und bauen diese ab. Wenn sich die selbstreinigenden Flächen während des Betriebs nicht mehr ausreichend reinigen, den Garraum gezielt aufheizen.

ACHTUNG!

Wenn die selbstreinigenden Flächen nicht regelmäßig gereinigt werden, können Schäden an den Flächen entstehen.

• Wenn auf den selbstreinigenden Flächen dunkle Flecken sichtbar sind, den Garraum aufheizen. Keinen Backofenreiniger oder scheuernde Reinigungshilfen verwenden. Wenn versehentlich Backofenreiniger auf die selbstreinigenden Flächen kommt, sofort mit Wasser und einem Schwammtuch abtupfen. Nicht reiben.
• Das Zubehör und Geschirr aus dem Garraum führen.
• Die Gestelle aushängen und aus dem Garraum halten.

→ "Gestelle", Seite 14

1. Groben Schmutz mit frischer Spüllauge und einem weichen Tuch reinigen:

- von den glatten Emailflächen - vom Inneren der Geräteabdeckung - von der Glasabdeckung der Backofenlampe. Dadurch vermeiden Sie hartnäckige Flecken.

1. Gegenstände aus dem Garraum entfernen. Der Garraum muss leer sein.
2. 3D-Heißluft mit dem Funktionswähler einstellen.
3. Mit dem Temperaturwähler die maximale Temperatur einstellen.
4. Nach einigen Sekunden beginnt das Gerät zu heizen.
5. Das Gerät nach 1 Stunde ausschalten.
6. Wenn das Gerät ausreichend abgekühlt ist, den Garraum mit einem feuchten Tuch auswischen.

Hinweis: Auf den selbstreinigenden Flächen können sich rötliche Flecken bilden. Das ist kein Rost, sondern Reste von salzhaltigen Speisen. Nahrungsmittelbestandteile wie Zucker und Eiweiß werden von der Oberflächenbeschichtung nicht abgebaut und können an der Oberfläche festkleben. Diese Flecken sind nicht gesundheitsschädlich und schränken die Reinigungsfähigkeit der selbstreinigenden Flächen nicht ein.

1. Die Gestelle einhängen. → "Gestelle", Seite 14

10.5 Edelstahlflächen reinigen

1. Die Informationen zu den Reinigungsmitteln beachten.
2. Mit einem Schwammtuch und klarer Spüllauge in Schliffrichtung reinigen.
3. Mit einem weichen Tuch nachtrocknen.
4. Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünn auftragen.

Tipp: Edelstahl-Pflegemittel erhalten Sie beim Kundendienst oder im Online-Shop.

11 Gestelle

Um die Gestelle und den Garraum gründlich zu reinigen, können Sie die Gestelle abnehmen.

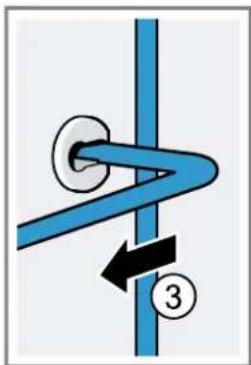

11.1 Aushängen der Gestelle

WARNUNG - Verbrennungsgefahr!

Die Gestelle können sehr heiß sein.

• Nie die Gestelle berühren, wenn diese heiß sind. Das Gerät abkühlen lassen. Kinder im sicheren Abstand fernhalten.
• Das Gestell vorne nach oben heben und aushängen.

1. Danach das GPC-Gestell nach vorne drücken und abnehmen.

11.2 Gestelle einhängen

1. Das Gestell zuerst in die hintere Buchse stecken, leicht nach hinten drücken

1. und in die vordere Buchse stecken.

Die Gestelle passen rechts und links. Die Einschubhöhen 1 und 2 befinden sich unter, die Einschubhöhen 3, 4 und 5 oben.

12 Gerätetür

Normalerweise genügt es, wenn Sie die Außenseite der Gerätetür reinigen. Wenn die Gerätetür außen und innen stark verschmutzt ist, können Sie die Gerätetür entfernen und reinigen.

12.1 Türscharniere

WARNUNG - Verletzungsgefahr!

Wenn die Scharniere ungesichert sind, können sie mit großer Kraft zuschnappen.

• Wenn Sie die Gerätetür öffnen, sicherstellen, dass die Sperrhebel vollständig geschlossen oder vollständig geöffnet sind.
• Die Scharniere der Backofentür haben je einen Sperrhebel. Wenn die Sperrhebel zugeklappt sind, ist die Backofentür gesichert.

Sie kann nicht ausgehängt werden.

1. Wenn die Sperrhebel zum Aushängen der Backofentür aufgeklappt sind, sind die Scharniere geschert.

Die Scharniere können nicht zuschappen.

12.2 Gerätetür abnehmen

1. Die Backofentür vollständig öffnen.

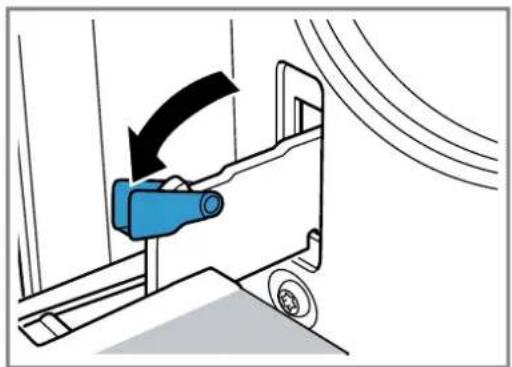

2. Den Sperrhebel am linken und am rechten Scharnier aufklappen.

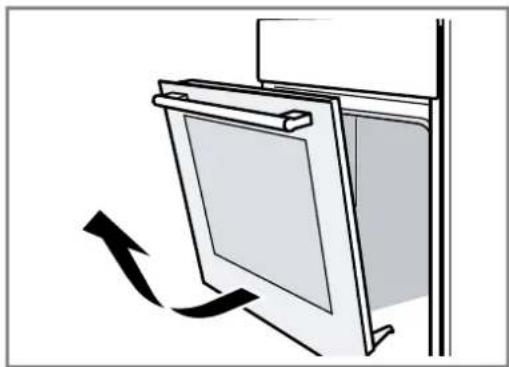

1. Die Backofentür bis zum Anschlag schließen. Mit beiden Händen links und rechts anfassen. Noch etwas weiter schließen und herausziehen.

12.3 Türscheiben ausbauen

Zur besseren Reinigung können Sie die Glasscheiben der Backofentür ausbauen.

WARNUNG - Verletzungsgefahr!

Zerkratztes Glas der Gerätetür kann zerspringen.

Keine scharfen abrasiven Reiniger oder scharfen Metallschaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberfläche zerkratzen können.

Die Komponenten in der Gerätetür können scharfkantig sein.

• Handschuhe benutzen.
• Die Backofentür aushängen. → "Gerätetür abnehmen". Seite 15
• Mit dem Griff nach unten auf ein Tuch legen.

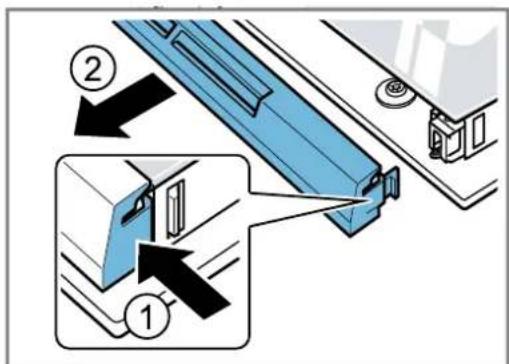

• Zum Ausbauen der oberen Abdeckung der Backofentür links und rechts mit den Fingern die Lasche eindrücken. Die Abdeckung herausziehen und entfernen.

1. Die oberste Scheibe anheben und herausziehen.

1. Die Scheibe anheben und herausziehen.

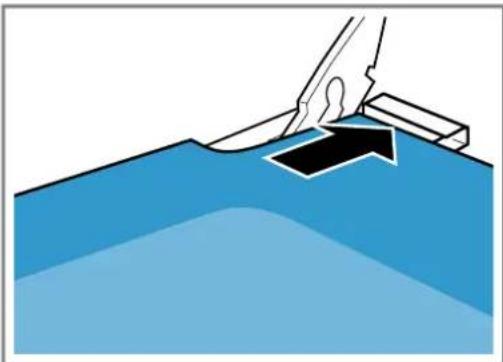

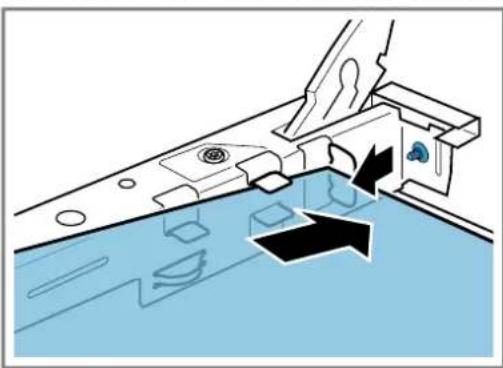

12.4 Türscheiben einbauen

Beim Einbauen sicherstellen, dass links unter dem Schriftzug "Right above" nicht auf dem Kopf stehen.

1. Die Scheibe schräg nach hinten einschieben.

1. Die oberste Scheibe an den beiden Halterungen festhalten und schräg nach hinten einschieben.

Die Scheibe in die beiden Öffnungen an der Unterseite einführen. Die glatte Fläche der Scheibe muss außen sein.

1. Die Abdeckung oben an der Backofentür aufsetzen und andrücken. Die Laschen müssen auf beiden Seiten einrasten.
2. Backofentür einhängen. → "Gerätetür einhängen", Seite 16. Hinweis: Den Backofen erst benutzen, wenn die Scheiben ordnungsgemäß eingebaut sind.

12.5 Gerätetür einhängen

Die Backofentür in umgekehrter Reihenfolge wieder einhängen.

WARNUNG - Verletzungsgefahr!

Die Backofentür kann unabsichtlich herausfallen oder ein Scharnier plötzlich zusammenklappen.

In diesem Fall nicht am Scharnier festhalten. Den Kundendienst anrufen.

1. Beim Einhängen der Backofentür darauf achten, dass beide Scharniere in Öffnungsrichtung eingeführt werden.

1. Die Kerbe am Scharnier muss auf beiden Seiten einrasten.

1. Beide Sperrhebel wieder zuklappen.

1. Gerätetür schließen.

12.6 Zusätzliche Türsicherheit

Es gibt zusätzliche Schutzeinrichtungen, die den Kontakt mit den Backofentüren verhindern. Wenn sich Kinder in Backofennähe aufhalten, die Schutzeinrichtungen anbringen. Sie können dieses Sonderzubehör 11023590 über den Kundendienst erwerben.

WARNUNG - Verbrennungsgefahr!

Bei längeren Garzeiten kann die Backofentür sehr heiß werden.

• Kleine Kinder beaufsichtigen, wenn der Backofen in Betrieb ist.

13 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG - Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

→ "Kundendienst", Seite 18

WARNUNG - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur davon geschultes Fachpersonal darf Reparaturen am Gerät durchführen. - Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. - Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

13.1 Funktionsstörungen

Störung Ursache und Störungsbehebung
Gerät faktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt. Schlieben Sie das Gerät am Stromnetz an.
	Sicherung im Sicherungskosten hat ausgelöst. Prüfen Sie die Sicherung im Sicherungskosten.
	Stromversorgung ist ausgefallen. Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum Funktionieren.
Gerät schaltet nach Ablauf einer Dauer nicht vollständig aus.	Nach Ablauf einer Dauer hört das Gerät auf zu heizen. Backofenlampe und Kühlgeläse schalten nicht aus. Bei den Heizarten mit Umluft lauft der Lüfter in der Garraumrückwand weiter. Den Funktionswähler auf die Nullstellung drehen. Das Gerät ist ausgeschaltet. Die Backofenlampe und der Lüfter in der Rückwand sind ausgeschaltet. Das Kühlgeläse schaltet automatisch aus, sobald das Gerät abgekühlt ist.
Im Display blinkt die Uhrzeit.	Stromversorgung ist ausgefallen. Die Uhrzeit neu einstellen. → "Uhrzeit einstellen", Seite 11
Im Display leuchtet 5 RF Eund das Gerät{lösst sich nicht ein-stellen.	Kindersicherung ist aktiviert. Die Kindersicherung mit ♀deaktivieren. → "Kindersicherung", Seite 11
Im Display erscheint eine Meldung mit £z. B. £05 32	Störung in der Elektronik1. ♀drücken. - Stellen Sie gegebenenfalls die Uhrzeit neu ein. Wenn die Störung einmalig war, erlischt die Fehlermeldung.2. Wenn die Fehlermeldung wieder erscheidt, den Kundendienst rufen. Die genaue Fehler-meldung und die E-Nr. Ihres Geräts vollständig angegeben. → "Kundendienst", Seite 18

Backofenlampe wechseln

Wenn die Beleuchtung im Garraum ausgefallen ist, wechseln Sie die Backofenlampe.

Hinweis: Hitzebeständige 230 V Halogenlampen mit 25 Watt erhalten Sie beim Kundendienst oder im Fachhandel. Verwenden Sie nur diese Lampen. Fassen Sie neue Halogenlampen nur mit einem sauberen, trockenen Tuch an. Dadurch verlängert sich die Lebensdauer der Lampe.

WARNUNG - Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. - Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

WARNUNG - Stromschlaggefahr!

Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Spannung.

Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät ausgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden. Zusätzlich Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

Voraussetzungen

Das Gerät ist vom Stromnetz getrennt. Der Garraum ist abgekühlt. Neue Halogenlampe zum Austausch ist vorhanden. 1. Um Schäden zu vermeiden, ein Geschirrtuch in den Garraum legen. 2. Die Glasabdeckung nach links herausdrehen.

1. Die Halogenlampe ohne zu drehen herausziehen.

1. Die neue Halogenlampe einsetzen und fest in die Fassung drücken. Auf die Stellung der Stifte achten.
2. Je nach Gerätetyp ist die Glasabdeckung mit einem Dichtring ausgestattet. Den Dichtring aufsetzen.
3. Die Glasabdeckung einschrauben.
4. Das Geschirrtuch aus dem Garraum nehmen.
5. Das Gerät mit dem Stromnetz verbinden.

14 Transportieren und Entsorgen

Hier erfahren Sie, wie Sie Ihr Gerät für den Transport vorbereiten. Außerdem erfahren Sie, wie Sie Altgeräte entsorgen.

14.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (Waste Electrical and Electronic Equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

14.2 Gerät transportieren

Bewahren Sie die Originalverpackung des Geräts auf. Transportieren Sie das Gerät nur in der Originalverpackung. Beachten Sie die Transportpfeile auf der Verpackung.

1. Alle beweglichen Teile im und auf dem Gerät mit einem Klebeband befestigen, das Sie spurlos entfernen können.
2. Um eine Beschädigung des Geräts zu vermeiden, sämtliche Zubehörteile wie Backbleche mit einem dünnen Pappkarton an den Kanten in die entsprechenden Fächer schieben.
3. Um ein Anstoßen an der Innenseite des Türglases zu verhindern, einen Pappkarton oder ähnliches zwischen Vorder- und Rückseite legen.
4. Die Tür und, falls vorhanden, die obere Abdeckung mit einem Klebeband an den Geräteseiten befestigen.

Wenn die Originalverpackung nicht mehr vorhanden ist

1. Um einen ausreichenden Schutz vor etwaigen Transportschäden zu gewährleisten, das Gerät in eine schützende Umverpackung packen.
2. Das Gerät in aufrechter Position transportieren.
3. Das Gerät nicht am Türgriff oder an den rückseitigen Anschlüssen festhalten, da diese beschädigt werden können.
4. Keine schweren Gegenstände auf das Gerät legen.

15 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

Dieses Produkt enthält Lichtquellen der Energieeffizienzklasse G.

15.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild mit den Nummern finden Sie, wenn Sie die Gerätetür öffnen.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

16 So gelingt's

Für verschiedene Speisen finden Sie hier die passenden Einstellungen sowie das beste Zubehör und Geschirr. Die Empfehlungen sind optimal auf Ihr Gerät abgestimmt.

Detaillierte Backtabellen für Ihr Gerät und Tipps zum Backen mit Ihrem Gerät finden Sie in der Anleitung im Internet:

www.bosch-home.com

16.1 Zubereitungshinweise

Beachten Sie diese Informationen beim Zubereiten von Speisen.

• Temperatur und Dauer sind von Menge und Rezept abhängig. Deshalb sind Einstellbereiche angegeben. Wählen Sie zuerst den niedrigeren Wert. Die Einstellwerte gelten für das Einschieben der Speise in den kalten Garraum. Schieben Sie das Zubehör erst nach dem Vorheizen in den Garraum.
• Entfernen Sie nicht genutztes Zubehör aus dem Garraum.
• Achten Sie darauf, das Zubehör richtig herum einzuschieben.

16.2 Hinweise zum Backen

Verwenden Sie beim Backen die angegebenen Einschubhöhen.

Backen auf einer Ebene Höhe
aufgehende Teigwaren/Gebäck bzw. Form auf dem Rost	2
flache Teigwaren/Gebäck bzw. im Backblech	2 - 3

Backen auf mehreren Ebenen Höhe
Universalpfanne	3
Backblech	1
Formen auf dem Rost:	Höhe
erster Rost	3
zweder Rost	1

Backen auf drei Ebenen Höhe
Backbleche	5
Universalpfanne	3
Backbleche	1

Hinweise

• Verwenden Sie beim Backen auf mehreren Ebenen Heißluft. Gleichzeitig eingeschobene Speisen müssen nicht gleichzeitig fertig werden. In einem solchen Fall können Sie das Gegarte herausnehmen und das andere Backblech weiter garen. Wenn notwendig, können Sie die Position und die Richtung der Backbleche ändern.

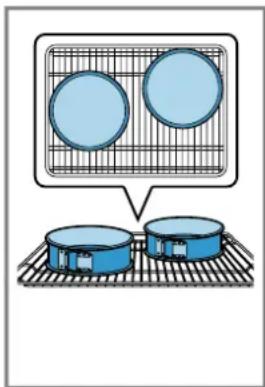

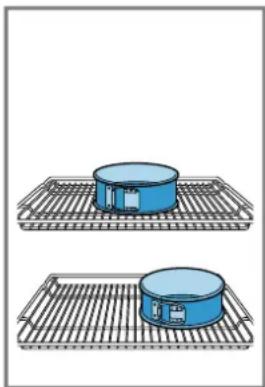

• Stellen Sie Formen nebeneinander oder versetzt übereinander in den Garraum. Durch die gleichzeitige Zubereitung von Speisen können Sie Energie sparen.
• Für ein optimales Garergebnis empfehlen wir Ihnen dunkle Backformen aus Metall.

16.3 Hinweise zum Braten und Grillen

Die Einstellwerte gelten für das Einschieben von ungebratenem, bratfertigem Geflügel, Fleisch oder Fisch mit Kühlschranktemperatur in den kalten Garraum.

ACHTUNG!

Säurehaltige Lebensmittel können den Gitterrost beschädigen.

• Legen Sie keine säurehaltigen Lebensmittel wie z. B. Obst oder mit säurehaltiger Marinade gewürztes Grillgut direkt auf den Rost.
• Je größer das Geflügel, das Fleisch oder der Fisch ist, desto niedriger ist die Temperatur und umso länger die Gardauer. Wenden Sie Geflügel, Fleisch und Fisch nach ca. 1/2 bis 2/3 der angegebenen Zeit.
• Geben Sie zu Geflügel im Geschirr etwas Flüssigkeit dazu. Den Boden des Geschirrs mit Flüssigkeit ca. 1-2 cm hoch bedecken.
• Wenn Sie Geflügel wenden, achten Sie darauf, dass zuerst die Brustseite bzw. die Hautseite unten ist. Wenden Sie die Grillstücke mit einer Grillzange. Wenn Sie mit einer Gabel ins Fleisch stechen, verliert es Saft und wird trocken.
• Salzen Sie Steaks erst nach dem Grillen. Salz entzieht dem Fleisch Wasser.

Hinweis für Nickelallergiker

In seltenen Fällen können geringe Spuren von Nickel ins Lebensmittel übergehen.

16.4 Speisenauswahl

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperaturin °C / Grill-stufe	Dauer in Min.
Rührkuchen, einfach Kranz- oder Kasten-form		2 160-180 50
Rührkuchen, einfach, 2 Ebenen Kranz- oder Kasten-form		3+1 140-160 50-80
Obsttorte oder Quarktorte mit Mürbe-teigboden	Springform Ø 26 cm 2 160-180 70-90
Biskuittorte, 6 Eier Springform Ø 28 cm 2 160-170 35-45
Biskuitrolle Universalpfanne 2 170-190			1	15-20
Mürbeteigkuchen mit saftigem Belag Universalpfanne 2 160-180 60-90
Muffins Muffinblech auf Rost 2 170-190 20-40
Klingebäck, mit Hefe Universalpfanne 3 150-170 25-35
Plätzchen	Universalpfanne 3 140-160 20-30
Plätzchen, 2 Ebenen Universalpfanne	+Backblech	3+1 130-150 25-35
Platzchen, 3 Ebenen 2x	Backblech	5+3+1	130-150 30-40
	+Universalpfanne
Brot, 1000 g, in Kastenform und freige-schoben	Universalpfanne oder Kastenform	2 200-220 35
Pizza, frisch	Universalpfanne 2 190-210 20-30
Pizza, frisch, dünner Boden	Universalpfanne 2 250-270		1	15-25
Quiche,äre	Tarteform	1 210-230 40	200-220	30-60
Auflauf, pikant, frisch, gegarte Zutaten	Auflaufform	2	200-220	30-60
Hänhchen, 1,3 kg, ungefüllt	Offenes Geschirr	2 200-220 60
Hänhchenkleinteile, je 250 g	Offenes Geschirr	3 220-230 30
Gans, ungefüllt, 3 kg	Offenes Geschirr	2 170-190 12
Schweinebraten ohne Schwarte, z. B. Nacken, 1,5 kg	Offenes Geschirr	1 180-200 14
Rinderfillet, medium, 1 kg	Offenes Geschirr	3 210-220 45
Rinderschmorbraten, 1,5 kg	Geschlossenes Ge-schirr	2 200-220 10
Roastbeef, medium, 1,5 kg	Offenes Geschirr	2 200-220 60
Hamburger, 3-4 cm hoch	Rost	4 3	3	25-304
Lammkeule ohne Knochen, medium, 1,5 kg	Offenes Geschirr	2 170-190 70
Fisch, gegrillt, ganz 300 g, z. B. Forelle	Rost	2	2	20-254
1 Das Gerät vorheizen.
2 Zu Beginn Flüssigkeit in das Geschirr zugeben, Bratenrück soll mind. zu 2/3 in Flüssigkeit liegen
3 Das Gericht nach 2/3 der Gesamtzeit wenden.
4 Die Universalpfanne unter dem Rost einschieben.
5 Die Speise nicht wenden. Den Boden mit Wasser bedecken.

16.5 Joghurt

Mit Ihrem Gerät können Sie Joghurt auch selbst herstellen.

Joghurt herstellen

1. Das Zubehör und die Gestelle aus dem Garraum nehmen.
2. 1 Liter Milch mit 3,5% Fett auf dem Kochfeld auf 90°C erhitzen und auf 40°C abkühlen lassen. H-Milch nur bis 40°C anwärmen.
3. 30 g Joghurt in die Milch einrühren.
4. Die Masse in keine Gefäße füllen, z. B. in keine Gläser mit Deckel.
5. Die Gefäße mit Folie abdecken, z. B. mit Frischhaltefolie.
6. Die Gefäße auf den Garraumboden stellen.
7. Das Gerät entsprechend der Einstellempfehlung einstellen.
8. Den Joghurt nach der Zubereitung im Kühlschrank ruhen lassen.

Joghurt

Gericht Zubehör / Geschirr Einschubhche Heizart /Joghurt Tasse/Glas Garraumboden - 4-5 Stun-	Funktion	Temperaturin °C	Dauer, Minu-nten
			den

16.6 Testgerichte

Diese Übersichten wurden für Prüfinstitute erstellt, um das Prüfen des Geräts nach EN 60350-1 zu erleichtern.

Backen

Beachten Sie diese Informationen beim Backen von Prüfgerichten.

Allgemeine Hinweise

Die Einstellwerte gelten für das Einschieben der Speise in den kalten Garraum. - Beachten Sie die Hinweise zum Vorheizen in den Tabellen. Die Einstellwerte gelten ohne Schnellaufheizen. Zum Backen zunächst die niedrigere der angegebenen Temperaturen verwenden.

Einschubhöhen

Einschubhöhen beim Backen auf einer Ebene:

Universalpfanne/Backblech: Höhe 3, Formen auf dem Rost: Höhe 2

Hinweis: Gleichzeitig eingeschobene Gebäcke auf Backblechen oder in Formen müssen nicht gleichzeitig fertig werden.

Einschubhöhen beim Backen auf zwei Ebenen:

Universalpfanne: Höhe 3

Backblech: Höhe 1

Formen auf dem Rost: erster Rost: Höhe 3, zweiter Rost: Höhe 1

Einschubhöhen beim Backen auf drei Ebenen:

Backblech: Höhe 5

Universalpfanne: Höhe 3, Backblech: Höhe 1

Backen mit zwei Springformen: Wenn Ihr Gerät auf mehreren Ebenen garen kann, stellen Sie Formen nebeneinander oder versetzt übereinander in den Garraum.

Backen

Gericht Zubehör / Geschirr Einschub-	höhe	Heizart	Temperatur in °C	Dauer, Minuten
Spritzgebäck Universalpfanne 3 140-150 30-40		☐
Spritzgebäck Universalpfanne 3 140-150 30-40		☒
Spritzgebäck, 2 Ebenen Universalpfanne	3+1	☒	140-1501	30-45
+Backblech

1. Das Gerät 5 Minuten vorheizen. Bei Geräten mit Funktion Schnellaufheizen diese Funktion nicht zum Vorheizen verwenden. 2. Das Gerät vorheizen. Bei Geräten mit Funktion Schnellaufheizen diese Funktion nicht zum Vorheizen verwenden.

Gericht Zubehör / Geschirr Einschub-		Heizart	Temperatur	Dauer, Min-
		höhe	in °C	nuten
Spritzgebäck, 3 Ebenen 2x	Backblech	5+3+1 130-140		40-55
	+
	Universalpfanne
Küchlein Universalpfanne 3 150		☐	1	25-35
Küchlein Universalpfanne 3 150		☒	1	25-35
Küchlein, 2 Ebenen Universalpfanne	+ 3+1 150	☒	1	25-35
	Backblech
Küchlein, 3 Ebenen 2x	Backblech	5+3+1 140	1	35-45
	+
	Universalpfanne
Wasserbiskuit Springform Ø 26 cm 2 160-170		☐		30-40
Wasserbiskuit Springform Ø 26 cm 2 170 30-40		☒
Wasserbiskuit, 2 Ebenen Springform Ø 26 cm 3+1 150-160		☒	2	30-45
1 Das Gerät 5 Minuten vorheiten. Bei Geräten mit Funktion Schnellaufheizen diese Funktion nicht zum Vorheiten verwenden.
2 Das Gerät vorheiten. Bei Geräten mit Funktion Schnellaufheizen diese Funktion nicht zum Vorheiten verwenden.

Grillen

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperatur in °C / Grillstufe	Dauer in Min.
Toast bräunen	Rost	5	3	0,2-1,5

17 Montageanweisung

Beachten Sie diese Informationen bei der Montage des Geräts.

17.1 Wichtige Hinweise

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 4000 Metern über dem Meeresspiegel bestimmt. Den Turgriff nicht zum Transport oder Einbau des Geräts benutzen. Bei allen Montagearbeiten muss das Gerät spannungsfrei sein.

Nur ein fachgerechter Einbau nach dieser Montageanleitung garantiert einen sicheren Gebrauch. Bei Schaden durch falschen Einbau haftet der Monteur. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden das Gerät nicht anschließen. Die Montageblätter für den Einbau von Zubehörteilen beachten. - Verpackungsmaterial und Klebefolien vor Inbetriebnahme aus dem Garraum und von der Tür entfernen. - Einbaumöbel müssen bis 90°C und angrenzende Möbelfronten bis 70°C temperaturbeständig sein. Das Gerät nicht hinter einer Dekortür oder Möbeltür einbauen, Gefahr durch Überhitzung besteht.

Ausschnittarbeiten am Möbel vor dem Einsetzen des Geräts durchführen. Späne entfernen. Die Funktion von elektrischen Bauteilen kann beeinträchtigt werden. Um Schnittverletzungen zu vermeiden, Schutzhandschuhe tragen. Teile, die während der Montage zugänglich sind, können scharfkantig sein. Maßangaben der Bilder in mm

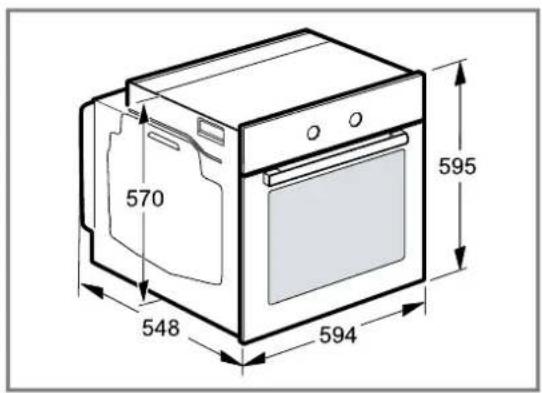

17.2 Gerätemaße

Hier finden Sie die Maße des Geräts.

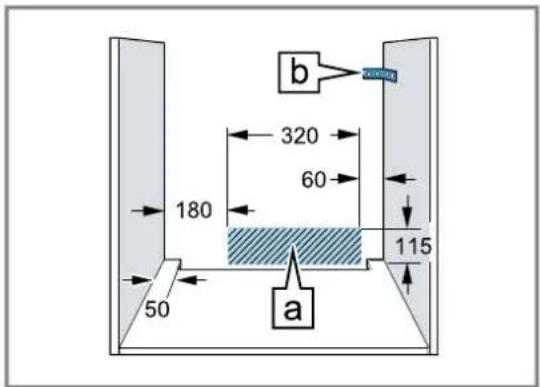

Die Geräte-Anschlussdose muss im Bereich der schraffierten Fläche A oder außerhalb des Einbauraums liegen. - Nicht befestigte Möbel mit einem handelsüblichen Winkel B an der Wand befestigen.

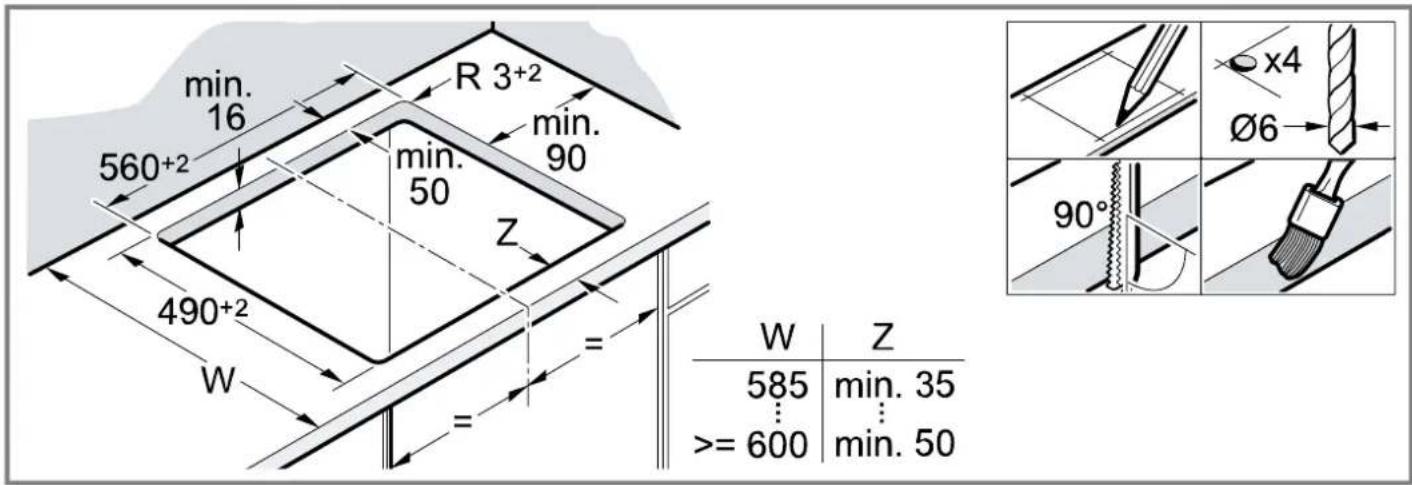

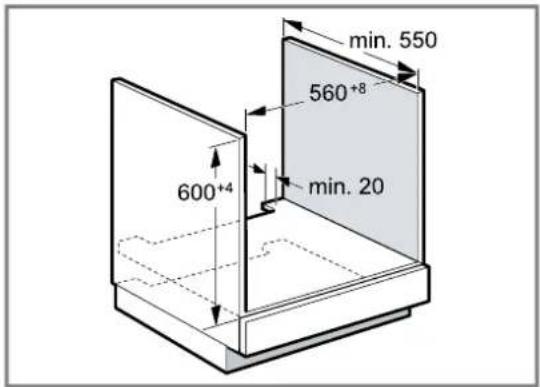

17.3 Gerät unter Arbeitsplatte montieren

• Zur Belüftung des Geräts muss der Zwischenboden einen Lüftungsausschnitt aufweisen. Die Arbeitsplatte auf Einbaumöbel befestigen. Die Montageanleitung des Kochfelds beachten.

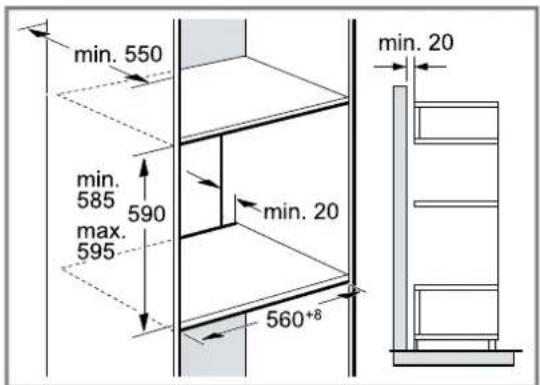

17.4 Einbau in einen Hochschrank

• Zur Belüftung des Geräts müssen die Zwischenböden einen Lüftungsausschnitt aufweisen.
• Wenn der Hochschrank zusammen mit den Element-Rückwänden eine weitere Rückwand hat, diese entfernen. Gerät nur so hoch einbauen, dass Zubehör problemlos entnommen werden kann.

17.5 Eckenbau

• Beim Eckenbau die Mindestabmessungen beachten, um die Geräteabdeckung öffnen zu können. Die Abmessung hängt von der Dicke der Möbelplatte und des Griffs ab.

17.6 Elektroanschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.

• Bevor Sie das Gerät zum ersten Mal verwenden, müssen Sie sicherstellen, dass Ihr Hausstromnetz geerdet ist und den geltenden Sicherheitsanforderungen entspricht. Die Installation Ihres Geräts muss von einem qualifizierten Techniker durchgeführt werden. Beachten Sie sowohl die Bestimmungen des örtlichen Stromversorgungsunternehmens als auch die allgemeinen Gesetze. Das Fehlen eines Schutzleiters oder eine fehlerhafte Installation kann in seltenen Fällen zu Sachschäden oder schweren Verletzungen wie Tod oder Körperverletzung durch Stromschlag führen. Für Schäden an Personen oder am Gerät, die auf einen fehlerhaften oder unsachgemäßen Elektroanschluss zurückzuführen sind, übernimmt der Hersteller keine Verantwortung.
• Bei allen Montagearbeiten muss das Gerät spannungsfrei sein. Das Gerät entspricht der Schutzklasse I und darf nur an eine geerdete Netzsteckdose angeschlossen werden. Das Netzanschlusskabel H05 V V-F 3G muss mindestens 1,5 mm² groß sein. Der gelb-grüne Schutzleiter muss zuerst angeschlossen werden und geräteseitig etwas länger als die beiden anderen Drähte sein. Gemäß Sicherheitsvorschriften muss eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vorhanden sein. Bei Anschlüssen, die über eine geerdete und jederzeit möglich erreichbare Steckdose erfolgen, ist eine Trennvorrichtung nicht erforderlich. Während der Montage muss der Berührungsschutz gewährleistet sein.
• Bestimmen Sie in der Anschlussdose Phasen- und Neutralleiter (Nulleiter). Bei Falschanschluss kann das Gerät beschädigt werden. Den Backofen entsprechend den Angaben auf dem Typenschild anschließen.
• Stellen Sie das Gerät zum Anschließen vor dem Umbauschrank ab. Das Anschlusskabel muss ausreichend lang sein. Achtung! Achten Sie während der

Montage darauf, dass das Netzkabel nicht eingeklemmt wird und nicht mit heißen Geräteteilen in Berührung kommt.

Sämtliche Arbeiten am Gerät einschließlich des Austauschs der Verkabelung darf nur der Kundendienst durchführen.

17.7 Anschlussleitung mit Schutzkontakt-Stecker

Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.

Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, in der festverlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Einrichtungsbestimmungen vorsehen.

17.8 Anschlussleitung ohne Schutzkontakt-Stecker

Nur ein konzessionierter Fachmann darf das Gerät anschließen.

In der festverlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorsehen. Den Phasenleiter und den Neutralleiter (Nullleiter) in der Anschlussdose identifizieren. Bei Falschanschluss kann das Gerät beschädigt werden.

Nur nach Anschlussbild anschließen. Die Informationen zur Spannung finden Sie auf dem Typenschild. Die Adern der Netzanschlussleitung entsprechend der Farbcodierung anschließen:

Kabelfarbe Kabelart

Grün-gelb Erdungskabel	⊕
Blau Neutralleiter (null)
Braun Phase (Außenleiter)

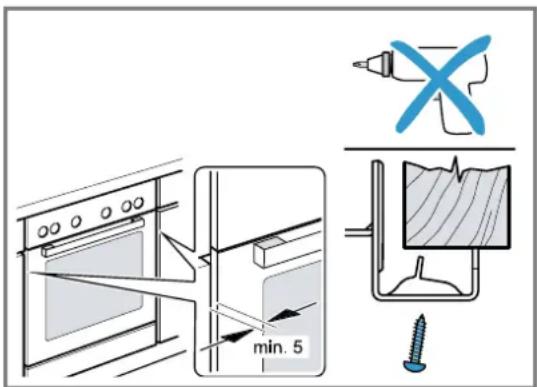

17.9 Gerät befestigen

Das Gerät ganz einschieben und mittig ausrichten. Das Gerät festschrauben.

Nicht den Spalt zwischen Arbeitsplatte und Gerät durch zusätzliche Leisten verschließen.

Keine Wärmeschutzleisten an den Seitenwänden des Umbauschranks anbringen.

Zum Ausbau:

Gerät spannungslos machen. Die Befestigungsschrauben lösen. Das Gerät leicht anheben und ganz herausziehen.

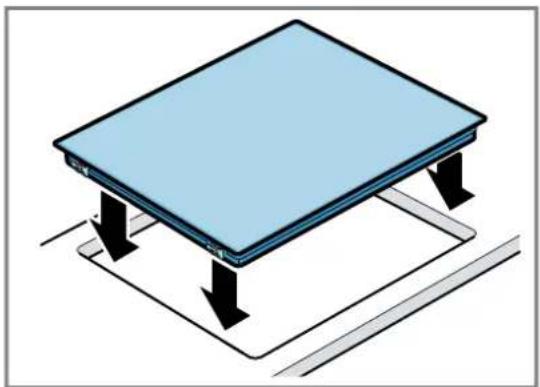

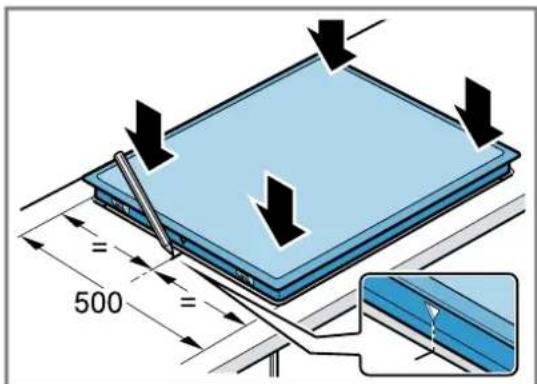

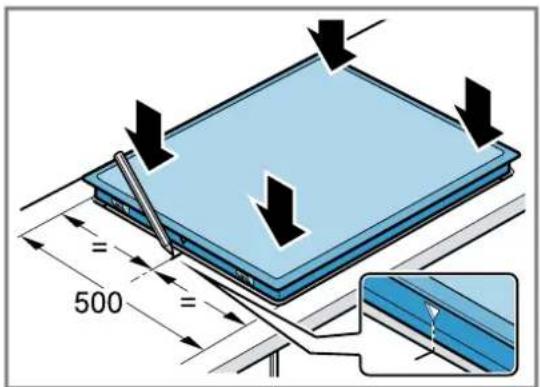

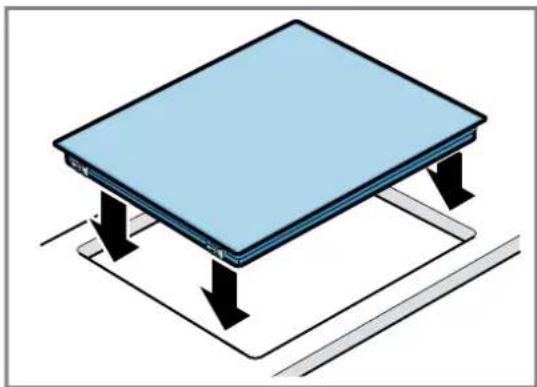

Beim Einbau unter der Arbeitsplatte unbedingt Dichtung - Oberfläche vorher reinigen und entfetten.

Bitte beachten Sie: Reinigen Sie die Oberfläche vor der Montage und entfetten Sie sie.

Bitte beachten Sie:

Weitere Informationen und Erklärungen finden Sie online:

Inhaltsverzeichnis

GEBRAUCHSANLEITUNG

1 Sicherheit 3 2 Sachschaden vermeiden 4 3 Umweltschutz und Sparen 5 4 Kennenlernen 6 5 Grundlegende Bedienung 7 6 Kindersicherung 8 7 Automatische Abschaltung 9 8 Grundeinstellungen 9 9 Reinigen und Pflege 10 10 Störungen beheben 10 11 Entsorgen 11 12 Kundendienst. 12 13 MONTAGEANLEITUNG 12 13.1 Sichere Montage 12

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig. Bewahren Sie die Anleitungen, den Gerätepass sowie die Produktinformationen für einen späteren Gebrauch oder den Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Verwenden Sie das Gerät nur:

um Speisen und Getränke zuzubereiten.

• unter Aufsicht. Beaufsichtigen Sie kurzzeitige Kochvorgänge ununterbrochen. im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds. bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

• mit einem externen Timer oder einer separaten Fernbedienung. Dies gilt nicht für den Fall, dass der Betrieb mit den von EN 50615 erfassten Geräten abgeschaltet wird.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

WARNUNG - Brandgefahr!

Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen.

• Heiße Öle und Fette nie unbeaufsichtigt erhitzen.
• Niemals versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen z. B. mit einem Deckel oder einer Löschdecke abdecken.

Die Kochfläche wird sehr heiß.

• Nie brennbare Gegenstände auf die Kochfläche oder in die unmittelbare Nähe legen.
• Niemals Gegenstände auf der Kochfläche lagern.

Das Gerät wird heiß.

• Nie brennbare Gegenstände oder Spraydosen in Schubladen direkt unter dem Kochfeld aufbewahren.

Kochfeld-Abdeckungen können zu Unfällen führen, z. B. durch Überhitzung, Entzündung oder zerspringende Materialien.

Keine Kochfeld-Abdeckungen verwenden. Lebensmittel können sich entzünden. Der Kochvorgang ist zu überwachen. Ein kurzer Vorgang ist ständig zu überwachen.

WARNUNG - Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß, insbesondere ein eventuell vorhandener Kochfeldrahmen.

Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. - Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

Kochmuldenschutzgitter können zu Unfällen führen.

• Nie Kochmuldenschutzgitter verwenden. Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.

riangle WARNUNG - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur darauf geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. - Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

• Nie ein beschädigtes Gerät betreiben. Ist die Oberfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden. Hierzu das Gerät nicht am Hauptschalter, sondern über die Sicherung im Sicherungskasten ausschalten. Den Kundendienst rufen. ightarrow Seite 12

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen. An heißen Geräteteilen kann die Kabelisolierung von Elektrogeräten schmelzen. - Nie das Anschlusskabel von Elektrogeräten mit heißen Geräteteilen in Kontakt bringen.

riangle WARNUNG - Verletzungsgefahr!

Kochtöpfe können durch Flüssigkeit zwischen Topfboden und Kochstelle plötzlich in die Höhe springen.

Kochstelle und Topfboden immer trocken halten.

riangle WARNUNG - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten. Kinder nicht mit Kleinteilen spielen lassen.

WARNUNG - Verbrennungsgefahr!

Die Griffe vom Kochgeschirr können während des Betriebs heiß werden. Wenn die Griffe von der Heizzone angestrahlt werden, können die Griffe ebenfalls heiß werden.

• Immer die komplette Heizzone mit dem Kochgeschirr abdecken. Einen Topflappen verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Raue Topfböden oder Pfannenböden verkratzen die Glaskeramik.

Geschirr prüfen.

Leerkochen kann das Kochgeschirr oder das Gerät beschädigen.

• Niemals Töpfe ohne Inhalt auf eine heiße Kochstelle stellen oder leerkochen lassen.

Falsch platziertes Kochgeschirr kann zu Überhitzung des Geräts führen.

• Niemals heiße Pfannen oder Töpfe auf die Bedienelemente oder den Kochfeldrahmen stellen. Wenn harte oder spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen. Keine harten oder spitzen Gegenstände auf das Kochfeld fallen lassen.

Nicht hitzebeständige Materialien schmelzen auf den heißen Kochstellen an.

Keine Herdschutzfolie verwenden. Keine Alufolie oder Kunststoffgefäße verwenden.

2.1 Übersicht der tatsächlichen Schäden

Hier finden Sie die häufigsten Schäden und Tipps, wie Sie diese vermeiden können.

Schaden Ursache Maßnahme

Flecken Übergelaufene Speisen

Übergelaufene Speisen(sofort mit einem Glas-schaber entfernen.

Schaden Ursache Maßnahme
Flecken Ungeeignete Reinigungsmittel	Reinigungsmittel verwenden, die für Glaskeramik geeignet sind.
Kratzer Salz, Zucker oder Sand	Das Kochfeld nicht als Arbeitspläche oder als Abstellpläche verwenden.
Kratzer Raue Topbo-den oder Pflannenbo-den	Das Geschirr prüfen.
Verfür-bung	Ungeeignete Reinigungsmittel	Reinigungsmittel verwenden, die für Glaskeramik geeignet sind.
Verfür-bung	Topfabrieb, z. B. Aluminium	Töppe oder Pfannen beim Verschieben anheben.
Ausmu-sche-lung	Zucker oder stark zuckerhal-tige Speisen	Übergelaufene Speisen(sofort mit einem Glas-schaber entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Energie.

Die Kochzone passend zur Topfgröße wählen. Das Kochgeschirr zentriert aufsetzen. Kochgeschirr verwenden, dessen Bodendurchmesser mit dem Durchmesser der Kochstelle übereinstimmt.

Tipp: Kochgeschirrhersteller geben häufig den oberen Topfdurchmesser an. Er ist oft größer als der Bodendurchmesser.

• Unpassendes Kochgeschirr oder nicht vollständig abgedeckte Kochzonen verbrauchen viel Energie.

Töpfe mit einem passenden Deckel schließen. - Wenn Sie ohne Deckel kochen, benötigt das Gerät deutlich mehr Energie.

Deckel möglichst selten anheben. - Wenn Sie den Deckel anheben, entweicht viel Energie.

Glasdeckel verwenden. Durch den Glasdeckel können Sie in den Topf sehen, ohne den Deckel anzuheben.

Töpfe und Pfannen mit ebenen Böden verwenden. - Unebene Böden erhöhen den Energieverbrauch.

Zur Lebensmittelmenge passendes Kochgeschirr verwenden.

Großes Kochgeschirr mit weniger Inhalt benötigt mehr Energie zum Aufheizen.

Mit weniger Wasser garen.

• Je mehr Wasser sich im Kochgeschirr befindet, desto mehr Energie wird zum Aufheizen benötigt. Frühzeitig auf eine niedrigere Leistungsstufe zurückschalten.
• Mit einer zu hohen Fortkochstufe verschwenden Sie Energie.

Die Restwärme des Kochfelds nutzen. Bei längeren Garzeiten die Kochstelle 5-10 Minuten vor Ende der Garzeit ausschalten.

• Ungenutzte Restwärme erhöht den Energieverbrauch.

Produktinformationen gemäß (EU) 66/2014 finden Sie auf dem beiliegenden Gerätepass und im Internet auf der Produktseite Ihres Geräts.

4 Kennenlernen

Die Gebrauchsanleitung gilt für verschiedene Kochfelder. Die Maßangaben zu den Kochfeldern finden Sie in der Typenübersicht. → Seite 2

4.1 Bedienfeld

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

4.2 Anzeigen

Die Anzeigen zeigen eingestellte Werte und Funktionen.

Anzeige Name

• Kochstufen

H/Restwärme

4.3 Touch-Felder

Touchfelder sind berührungsempfindliche Flächen. Um eine Funktion auszuwählen, auf das entsprechende Feld tippen.

Touch-Feld

① Hauptschalter Auswahl Kochstelle Kindersicherung

Einstellfelder Zonenzuschaltung

Hinweise

• Halten Sie das Bedienfeld immer trocken. Feuchtigkeit beeinträchtigt die Funktion. Ziehen Sie keine Töpfe in die Nähe der Anzeigen und Touch-Felder. Die Elektronik kann überhitzen.

4.4 Kochstellen

Hier finden Sie eine Übersicht über die unterschiedlichen Zuschaltungen der Kochstellen.

Wenn Sie die Zuschaltungen aktivieren, leuchten die entsprechenden Anzeigen.

Wenn Sie eine Kochstelle einschalten, schaltet diese in der zuletzt eingestellten Größe ein.

Koch-stelle	Name Zuschalten und Wegschal-ten
○	Einkreis-Koch-stelle	Kochstelle auswahlen.
◎	Zweikreis-Kochstelle	Kochstelle auswahlen. Auf @tippen.
CO Bräterzone Kochstelle wahren. Auf @tippen.

Hinweise

Dunkle Bereiche im Glubbild der Kochstelle sind technisch bedingt. Sie haben keinen Einfluss auf die Funktion der Kochstelle. Die Kochstelle regelt die Temperatur durch Einschalten und Ausschalten der Heizung. Auch bei höchster Leistung kann die Heizung einschalten und ausschalten. - Bei Mehrkreis-Kochstellen können die Heizungen der Kochstelle und der zugeschalteten Bereiche zu unterschiedlichen Zeiten einschalten oder ausschalten.

Grunde:

• Empfindliche Bauteile werden vor Überhitzung geschützt.
• Das Gerät wird vor elektrischer Überlastung geschützt.
• Ein besseres Kochergebnis wird erzielt.

4.5 Restwärmeanzeige

Das Kochfeld hat für jede Kochstelle eine zweistufige Restwärmeanzeige. Solange die Restwärmeanzeige leuchtet, die Kochstelle nicht berühren.

Anzeige Bedeutung
H	Die Kochstelle ist so heiß, dass Sie klei-ne Gerichte warmhalten oder Kuvertüre schmelzen können.

Anzeige Bedeutung
h	Die Kochstelle ist heiß.

5 Grundlegende Bedienung

5.1 Kochfeld einschalten oder ausschalten

Das Kochfeld schalten Sie mit dem Hauptschalter ein und aus.

Wenn Sie das Gerät in den ersten 4 Sekunden nach dem Ausschalten wieder einschalten, geht das Kochfeld mit den vorherigen Einstellungen in Betrieb.

5.2 Kochfeld einschalten

Auf ① tippen. Die Anzeigelampe über ① leuchtet. Die Anzeigen leuchten. Das Kochfeld ist betriebsbereit.

5.3 Kochfeld ausschalten

Wenn alle Kochstellen einige Zeit (10-60 Sekunden) ausgeschaltet sind, schaltet sich das Kochfeld automatisch aus.

Auf ① tippen. Die Anzeigelampe über ① erlischt. Die Anzeigen erlöschen. Alle Kochstellen sind ausgeschaltet. - Die Restwärmeanzeige leuchtet weiter, bis die Kochstellen ausreichend abgekühlt sind.

5.4 Einstellen der Kochstellen

Damit Sie eine Kochstelle einstellen können, muss diese ausgewählt sein.

Im Einstellbereich stellen Sie die gewünschten Kochstufen ein.

Kochstufe

1 niedrigste Leistung

9 höchste Leistung

. Jede Kochstufe hat eine Zwischenstufe, z. B. 4..

5.5 Kochstufen einstellen

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Mit O die Kochstelle wählen. In der Kochstufenanzeige leuchtet.
2. In den nächsten 10 Sekunden auf + oder - tippen.

Die Grundeinstellung erscheint.

• Höchststufe 9, Kochstufe 4

5.6 Kochstufen ändern

1. Mit O die Kochstelle wählen.
2. Auf + oder - tippen, bis die gewünschte Kochstufe erscheint.

5.7 Kochstelle ausschalten

Sie können die Kochstelle auf 2 Arten ausschalten.

1. 2 mal auf Gippen. In der Kochstufenanzeige erscheint. Nach 10 Sekunden erscheint die Restwärmeanzeige.
2. Die Kochstelle auswählen und auf toder tippen, bis in der Kochstufenanzeige Berscheint.
3. Nach 10 Sekunden entscheidet die Restwärmeanzeige.

Hinweis: Die zuletzt eingestellte Kochstelle bleibt aktiviert. Sie können die Kochstelle einstellen, ohne neu auszuwählen.

5.8 Einstellempfehlungen zum Kochen

Hier erhalten Sie eine Übersicht über verschiedene Gerichte mit passenden Kochstufen.

Die Garzeit variiert je nach Art, Gewicht, Dicke und Qualität der Speisen. Die Fortkochstufe ist abhängig vom verwendeten Kochgeschirr.

Zubereitungshinweise

Zum Ankochen die Kochstufe 9 verwenden. - Dickflüssige Speisen gelegentlich umrühren. - Lebensmittel, die scharf angebraten werden oder bei denen während des Anbratens viel Flüssigkeit austritt, in kleinen Portionen anbraten. Tipps zum energiesparenden Kochen. → Seite 5

Schmelzen

Gericht Fortkoch-	stufe	Fortkoch-dauer in Minuten
Schokolade, Kuvertüre 1-1. -Butter, Honig, Gelatine 1-2 -	Erwärmen oder Warmhalten
Eintopf, z. B. Linseneintopf 1-2 -	Milch1	1.-2. -
Würstchen in Wasser1	3-4 -
1 Das Gericht ohne Deckel zubereiten.

Auftauen und Erwärmen

Spinat, tiefgekühlt 2.-3. 10-20
Gulasch, tiefgekühlt 2.-3. 20-30
Garziehen oder Simmern
Knödel, Kölbe1,2	4.-5. 20-30
Fisch1,2	4-5 10-15
Weiße SoBe, z. B. Béchamelso-Be	1-2 3-6
Aufgeschlagenene Soßen, z. B.	3-4 8-12
Sauce Bernaise oder Sauce Hollandaise
1 Das Wasser bei geschlossenem Deckel zum Ko-chen bringen.
2 Das Gericht ohne Deckel fortkochen.

Kochen, Dämpfen oder Dunsten

Reis mit doppelter Wassernen-ge	2-3 15-30
Milchreis 1.-2. 35-45
Pellkartoffeln 4-5 25-30
Salzkartoffeln 4-5 15-25
Teigwaren, Nudeln1,2	6-7 6-10
Eintopf, Suppe 3.-4. 15-60
Gemüse, frisch 2.-3. 10-20
Gemüse, tiefgekühlt 3.-4. 10-20
Speise im Schnellkochtopf 4-5 -
1 Das Wasser bei geschlossenem Deckel zum Ko-chen bringen.
2 Das Gericht ohne Deckelfortkochen.
Schmoren
Rouladen	4-5 50-60

Schmorbraten	4-5 60-100
Gulasch	2.-3. 50-60
Braten mit weniger ÖlDie Gerichte ohne Deckel braten.
Schnitzel, natür oder paniert	6-7 6-10
Schnitzel, tiefgekühlt	6-7 8-12
Koteletts, natür oder paniert1	6-7 8-12
Steak, 3 cm dick	7-8 8-12
Frikadelle, 3 cm dick1	4.-5. 30-40
Hamburger, 2 cm dick1	6-7 10-20
Geflügelbrust, 2 cm dick1	5-6 10-20
Geflügelbrust, tiefgekühlt1	5-6 10-30
Fisch oder Fischfilet, natur	5-6 8-20
Fisch oder Fischfilet, paniert	6-7 8-20
Fisch oder Fischfilet, paniert und tiefgekühlt, z. B. Fischstäbchen	6-7 8-12
Scampi, Garnelen	7-8 4-10
Gemüse oder Pilze frisch, sau-tieren	7-8 10-20
Gemüse oder Fleisch in Streifen nach asiatischer Art	7.-8. 15-20
Pfannengerichte, tiefgekühlt	6-7 6-10
Pfannkuchen	6-7 forlau-fend
Omelett	3.-4. forlau-fend
Spiegeleier	5-6 3-6
1 Das Gericht mehrmals wenden.

Frittieren

Die Lebensmittel portionsweise mit 150-200 g pro Portion in 1-2 | Öl frittieren. Die Gerichte ohne Deckel zubereiten.
Tiefkühlprodukte, z. B. Pommes	8-9 -
frites oder Chicken Nuggets
Krokten, tiefgekehlt	7-8 -
Fleisch, z. B. Hahnchen	6-7 -
Fisch, paniert oder im Bierteig	5-6 -
Gemüse oder Pilze, paniert oder im Bierteig	5-6 -
Tempura
Kleingebäck, z. B. Krapfen oder Berliner, Obst im Bierteig	4-5 -

6 Kindersicherung

Mit der Kindersicherung können Sie verhindern, dass Kinder das Kochfeld einschalten.

6.1 Kindersicherung einschalten

Voraussetzung: Das Kochfeld ist ausgeschaltet.

ca. 4 Sekunden gedrückt halten. Die Anzeigelampe über leuchtet 10 Sekunden lang. Das Kochfeld ist gesperrt.

6.2 Kindersicherung ausschalten

ca. 4 Sekunden gedrückt halten. Die Sperre ist aufgehoben.

6.3 Automatische Kindersicherung

Mit dieser Funktion wird die Kindersicherung automatisch eingeschaltet, wenn Sie das Kochfeld ausschalten.

Die automatische Kindersicherung können Sie in den

Grundeinstellungen aktivieren. → Seite 9

7 Automatische Abschaltung

Wenn Sie die Einstellungen einer Kochstelle lange Zeit nicht ändern, wird die automatische Abschaltung aktiv. Wann die Kochstelle abschaltet, richtet sich nach der eingestellten Kochstufe (1 bis 10 Stunden).

Die Heizung der Kochstelle wird ausgeschaltet. In der Kochstellen-Anzeige blinken abwechselnd F8 und die Restwärmeanzeige H h

7.1 Nach automatischer Abschaltung weiterkochen

1. Auf ein beliebiges Touch-Feld tippen. Die Anzeige erlischt.
2. Neu einstellen.

8 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

8.1 Übersicht über die Grundeinstellungen

Hier erhalten Sie eine Übersicht über die Grundeinstellungen und die werksseitig voreingestellten Werte.

An-zeige	Auswahr
c1	Automatische Kindersicherung
	0 - Ausgeschaltet1
	1 - Eingeschaltet
	2 - Manuelle und automatische Kindersicherung sind ausgeschaltet.
c2	Signalton
	0 - Bestätigungssignal und Fehlbedienungs-signal sind ausgeschaltet. Das Hauptschalter-signal bleibt eingeschaltet.
	1 - Nur das Fehlbedienungssignal ist einge-schaltet.
	2 - Nur das Bestätigungssignal ist einge-schaltet.
	3 - Bestätigungssignal und Fehlbedienungs-signal sind eingeschaltet.1
c7Zuschaltung der Heizkörper

1 Werkseinstellung

An-zeige	Auswahr
c9	Auswahlzeit der Kochstellen0 - Unbegrenzt: Sie konnen die zuletzt gewährte Kochstelle immer einstellen, ohne neu auszuwahlen.1I - Sie konnen die zuletzt gewährte Koch-stelle innerhalb von 10 Sekunden nach der Auswahl einstellen. Danach,müssen Sie die Kochstelle vor dem Einstellen neu auswahlen.
c0	Auf die Werkseinstellung zurücksetzen0 - Ausgeschaltet.1I - Eingeschaltet.
1 Werkseinstellung

8.2 Grundeinstellung ändern

Voraussetzung: Das Kochfeld ist ausgeschaltet.

1. Das Kochfeld einschalten.
2. In den nächsten 10 Sekunden Sekunden gedrückt halten.

Im linken Display blinken c und abwechselnd. Im rechten Display leuchtet. 3. Auf Coofoft tippen, bis im linken Display die gewünschte Anzeige erscheint.

1. Mit b oder den gewünschten Wert einstellen.

1. 4 Sekunden gedrückt halten.

Die Einstellung ist aktiviert.

Tipp: Um die Grundeinstellungen ohne Speichern zu verlassen, das Kochfeld mit t ausschalten. Das Kochfeld wieder einschalten und neu einstellen.

9 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

9.1 Reinigungsmittel

Geeignete Reinigungsmittel und Glasschaber erhalten Sie beim Kundendienst, im Online-Shop oder im Handel.

ACHTUNG!

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

• Nie ungeeignete Reinigungsmittel verwenden.

Ungeeignete Reinigungsmittel

Unverdünntes Spülmittel, Reiniger für den Geschirrspüler, Scheuermittel, aggressive Reinigungsmittel, z. B. Backofenspray oder Fleckenentferner, kratzende Schwämme, Hochdruckreiniger und Dampfstrahler

9.2 Glaskeramik reinigen

Reinigen Sie das Kochfeld nach jedem Gebrauch, damit Kochreste nicht festbrennen.

Hinweis: Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. → Seite 10

Voraussetzung: Das Kochfeld ist abgekühlt.

1. Starken Schmutz mit einem Glasschaber entfernen.
2. Das Kochfeld mit einem Glaskeramik-Reinigungsmittel reinigen. Beachten Sie die Reinigungshinweise auf der Verpackung des Reinigers.

Tipp: Mit einem Spezialschwamm für Glaskeramik können Sie gute Reinigungsergebnisse erzielen.

9.3 Kochfeldrahmen reinigen

Reinigen Sie den Kochfeldrahmen nach dem Gebrauch, wenn sich Schmutz oder Flecken darauf befinden.

Hinweise

• Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. → Seite 10
• Nicht den Glasschaber verwenden.
• Den Kochfeldrahmen mit frischer Spüllauge und einem weichen Tuch reinigen. Neue Schwammtücher vor dem Gebrauch gründlich auswaschen.
• Mit einem weichen Tuch nachtrocknen.

10 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG - Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen. - Wenn das Gerät defekt ist, den Kundendienst rufen. → "Kundendienst", Seite 12

WARNUNG - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. - Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

WARNUNG - Verbrennungsgefahr!

Die Kochstelle heizt, aber die Anzeige funktioniert nicht.

• Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

WARNUNG - Brandgefahr!

Das Kochfeld schaltet sich von selbst ab und lässt sich nicht mehr bedienen. Es kann sich später unbeabsichtigt einschalten.

• Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

10.1 Hinweise im Anzeigefeld

Störung Ursache und Störungsbehebung

Keine Stromversorgung ist ausgefallen.1. Prüfen Sie die Haussicherung des Geräts.2. Prüfen Sie anhand von anderen elektrischen Geräten, ob ein Stromausfall vorliegt.

Alle Anzeigen blinken Bedienfeld ist{nass oder Gegenstände liegen darauf.Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand.

F2Auf mehreren Kochstellen wurde über länger Zeit mit hoher Leistung gekocht. Zum Schutz der Elektronik wurde die Kochstelle ausgeschaltet.1. Warten Sie eine Zeit.2. Tippen Sie auf ein beliebiges Touch-Feld.Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen.

F4Trotz der Abschaltung durch hat sich die Elektronikweiter erhirtzt. Deshalb wurden alleKochstellen abgeschaltet.1. Warten Sie eine Zeit.2. Tippen Sie auf ein beliebiges Touch-Feld.Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen.

F5und die Kochstu-fe blinking abweich-selnd. Ein Signalton ertont.HeiBer Topf im Bereich des Bedienfelds. Die Elektronik droht zu überhitzen.ENTfernen Sie den Topf.Die Anzeige erlischt kurze Zeit danach.

F5und Signalton HeiBer Topf im Bereich des Bedienfelds. Zum Schutz der Elektronik wurde die Kochstelleabgeschaltet.1. Entfernen Sie den Topf.2. Warten Sie eine Zeit.3. Tippen Sie auf ein beliebiges Touch-Feld.Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen.

F8Die Kochstelle war zu langle in Betrieb und hat automatisch abgeschaltet.Sie können die Kochstelle sofort wieder einschalten.

dE und Kochstellen heizen nichtDemomodus ist aktiviert.1. Trennen Sie das Gerät für 30 Sekunden vom Stromnetz, indem Sie die Sicherung im Si-cherungskasten ausschalten.2. Tippen Sie in den nächsten 3 Minuten auf ein beliebiges Touch-Feld.

Meldung mit "E" er-scheint im Display,z. B. E0111.Die Elektronik hat einen Fehler erkannt.1. Schalten Sie das Gerät aus und wieder ein.Wenn die Störungomalig war, erlischt die Meldung.2. Wenn die Meldung erneut erscheint, rufen Sie den Kundendienst. Geben Sie beim Anruf die genaue Fehlermeldung an.→ "Kundendienst", Seite 12

11 Entsorgen

11.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

Das Gerät umweltgerecht entsorgen.

Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

12 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

12.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild finden Sie:

auf dem Gerätepass. auf der Unterseite des Kochfelds.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

13 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

13.1 Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschanschluss erlischt die Garantie. Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch nicht fachgerechten Einbau haftet der Monteur.

13.4 Möbel vorbereiten

Die Arbeitsplatte muss eben, waagrecht und stabil sein.

Die Einbaumöbel inklusive Wandabschlussleisten müssen mindestens 90 °C hitzebeständig sein. - Eine Nischenverkleidung innerhalb des 50 mm Abstands zur Rückwand darf nicht brennbar sein (z.B. Fliesen, Stein).

13.2 Unterbau

Keine Kühlgeräte, Geschirrspüler, unbelüftete Backöfen und Waschmaschinen unterbauen.

• Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20 mm betragen, in manchen Fällen auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.
• Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehäuse oder das Netzanschlusskabel nicht mit z.B. einer Schublade kollidieren.

13.3 Zwischenboden

Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden.

• Fragen Sie im Fachhandel nach einem Zwischenboden als Zubehör.
• Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zum Netzanschluss des Geräts 10 mm betragen.

Die Schnittflächen hitzebeständig versiegeln, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern.

13.5 Elektrischer Anschluss

Zum Schutz das Gerät erst aus den Styroporschalen nehmen, wenn Sie das Gerät in den Ausschnitt drücken. Das Gerät nie hochkant auf einer Geräteseite abstellen.

• Überprüfen Sie vor dem Geräteanschluss die Hausinstallation. Das Gerät entspricht der Schutzklasse I und darf nur in Verbindung mit Schutzleiteranschluss betrieben werden.
• In der festverlegten elektrischen Installation ist eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorzusehen.
• Wenn auf dem Display des Geräts U.18 erscheint, ist es falsch angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.

Anschluss mit 3-adriger Leitung

Achten Sie auf eine geeignete Absicherung der Hausinstallation.

Beachten Sie die Farbcodierung der Netzanschlussleitung.

Grün-Gelb ist der Schutzleiter, Blau ist der Neutralleiter. - Braun ist die Phase (Außenleiter). Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Leitung folgenden Absatz beachten.

Anschluss ohne vormontierter Leitung

Das Kochfeld nur nach Anschlussbild anschließen.

Die beiliegenden Kupferbrücken bei Bedarf einbauen. Die Netzanschlussleitung muss dem Typ H05 VV-F oder höherwertig entsprechen. - Der Adernquerschnitt ist entsprechend der Strombelastung zu bestimmen. Nicht zulässig ist ein Querschnitt < 1,5mm²

Anschluss mit vormontierter 5-adriger Anschlussleitung

Nur geschultes Kundendienstpersonal darf die Anschlussleitung austauschen.

13.6 Kochfeld einsetzen

Die Anschlussleitung nicht einklemmen und nicht über scharfe Kanten führen.

• Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.

Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.

13.7 Kochfeld ausbauen

1. Das Gerät spannungslos machen.
2. Das Kochfeld von unter herausdrücken.

3.2 Energie besparen

Deckel so wenig wie möglich anheben.

Weitere Informationen und Erklärungen finden Sie online:

Inhaltsverzeichnis

GEBRAUCHSANLEITUNG

Inhaltsverzeichnis 1 Sicherheit 3 2 Sachschaden vermeiden 4 3 Umweltschutz und Sparen 5 4 Kennenlernen 6 5 Grundlegende Bedienung 7 6 Kindersicherung 8 7 Automatische Abschaltung 9 8 Grundeinstellungen 9 9 Reinigen und Pflegen 10 10 Störungen beheben 10 11 Entsorgen 11 12 Kundendienst 12 13 MONTAGEANLEITUNG 12 13.1 Sichere Montage 12

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig. Bewahren Sie die Anleitungen, den Gerätepass sowie die Produktinformationen für einen späteren Gebrauch oder den Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Verwenden Sie das Gerät nur:

um Speisen und Getränke zuzubereiten.

• unter Aufsicht. Beaufsichtigen Sie kurzzeitige Kochvorgänge ununterbrochen. im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds. ■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

• mit einem externen Timer oder einer separaten Fernbedienung. Dies gilt nicht für den Fall, dass der Betrieb mit den von EN 50615 erfassten Geräten abgeschaltet wird.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

WARNUNG - Brandgefahr!

Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen.

• Heiße Öle und Fette nie unbeaufsichtigt dazu.
• Niemals versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen z. B. mit einem Deckel oder einer Löschdecke abdecken.

Die Kochfläche wird sehr heiß.

• Nie brennbare Gegenstände auf die Kochfläche oder in die unmittelbare Nähe legen.
• Niemals Gegenstände auf der Kochfläche lagern.

Das Gerät wird heiß.

• Nie brennbare Gegenstände oder Spraydosen in Schubladen direkt unter dem Kochfeld aufbewahren.

Kochfeld-Abdeckungen können zu Unfällen führen, z. B. durch Überhitzung, Entzündung oder zerspringende Materialien.

Keine Kochfeld-Abdeckungen verwenden. Lebensmittel können sich entzünden. Der Kochvorgang ist zu überwachen. Ein kurzer Vorgang ist ständig zu überwachen.

WARNUNG - Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß, insbesondere ein eventuell vorhandener Kochfeldrahmen.

Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. - Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

Kochmuldenschutzgitter können zu Unfällen führen.

• Nie Kochmuldenschutzgitter verwenden. Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.

WARNUNG - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur dazu geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. - Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

• Nie ein beschädigtes Gerät betreiben. Ist die Oberfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden. Hierzu das Gerät nicht am Hauptschalter, sondern über die Sicherung im Sicherungskasten ausschalten.

Den Kundendienst rufen. → Seite 12 Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen. An freien Geräteteilen kann die Kabelisolierung von Elektrogeräten schmelzen. - Nie das Anschlusskabel von Elektrogeräten mit heißen Geräteteilen in Kontakt bringen.

WARNUNG - Verletzungsgefahr!

Kochtöpfe können durch Flüssigkeit zwischen Topfboden und Kochstelle plötzlich in die Höhe springen.

Kochstelle und Topfboden immer trocken halten.

WARNUNG - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten. Kinder nicht mit Kleinteilen spielen lassen.

WARNUNG - Verbrennungsgefahr!

Die Griffe vom Kochgeschirr können während des Betriebs heiß werden. Wenn die Griffe von der Heizzone angestrahlt werden, können die Griffe ebenfalls heiß werden.

• Immer die komplette Heizzone mit dem Kochgeschirr abdecken. Einen Topflappen verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Raue Topfböden oder Pfannenböden verkratzen die Glaskeramik.

Geschirr prüfen.

Leerkochen kann das Kochgeschirr oder das Gerät beschädigen.

• Niemals Töpfe ohne Inhalt auf eine heiße Kochstelle stellen oder leerkochen lassen.

Falsch platziertes Kochgeschirr kann zu Überhitzung des Geräts führen.

• Niemals heiße Pfannen oder Töpfe auf die Bedienelemente oder den Kochfeldrahmen stellen. Wenn harte oder spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen. Keine harten oder spitzen Gegenstände auf das Kochfeld fallen lassen.

Nicht hitzebeständige Materialien schmelzen auf den heißen Kochstellen an.

Keine Herdschutzfolie verwenden. Keine Alufolie oder Kunststoffgefäße verwenden.

2.1 Übersicht der tatsächlichen Schäden

Hier finden Sie die häufigsten Schäden und Tipps, wie Sie diese vermeiden können.

Schaden Ursache Maßnahme

Flecken Übergelaufene Speisen

Übergelaufene Speisen(sofort mit einem Glas-schaber entfernen.

Schaden Ursache Maßnahme
Flecken Ungeeignete Reinigungsmittel	Reinigungsmittel verwen-den, die für Glaskeramik geeignet sind.
Kratzer Salz, Zucker oder Sand	Das Kochfeld nicht als Ar-beitsfläche oder als Ab-stellfläche verwenden.
Kratzer Raue Topbo-den oder Pflan-nenböden	Das Geschirr prüfen.
Verfür-bung Ungeeignete Reinigungsmittel	Reinigungsmittel verwen-den, die für Glaskeramik geeignet sind.
Verfür-bung Topfabrieb, z. B. Aluminium	Töppe oder Pfannen beim Verschieben anheiten.
Ausmu-sche-lung Zucker oder stark zuckerhal-tige Speisen	Übergelaufene Speisen(sofort mit einem Glas-schaber entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Energie.

Die Kochzone passend zur Topfgröße wählen. Das Kochgeschirr zentriert aufsetzen.

Kochgeschirr verwenden, dessen Bodendurchmesser mit dem Durchmesser der Kochstelle übereinstimmt.

Tipp: Kochgeschirrhersteller geben häufig den oberen Topfdurchmesser an. Er ist oft größer als der Bodendurchmesser.

• Unpassendes Kochgeschirr oder nicht vollständig abgedeckte Kochzonen verbrauchen viel Energie. Töpfe mit einem passenden Deckel schließen.
• Wenn Sie ohne Deckel kochen, verbraucht das Gerät deutlich mehr Energie.

Deckel möglichst selten anheben.

• Wenn Sie den Deckel anheben, entweicht viel Energie.

Glasdeckel verwenden. Durch den Glasdeckel können Sie in den Topf sehen, ohne den Deckel anzuheben.

Töpfe und Pfannen mit ebenen Böden verwenden. - Unebene Böden erhöhen den Energieverbrauch.

Zur Lebensmittelmenge passendes Kochgeschirr verwenden.

• Großes Kochgeschirr mit weniger Inhalt benötigt mehr Energie zum Aufheizen.

Mit weniger Wasser garen.

• Je mehr Wasser sich im Kochgeschirr befindet, desto mehr Energie wird zum Aufheizen benötigt.

Frühzeitig auf eine niedrigere Leistungsstufe zurückschalten.

• Mit einer zu hohen Fortkochstufe verschwenden Sie Energie.

Die Restwärme des Kochfelds nutzen. Bei längeren Garzeiten die Kochstelle 5-10 Minuten vor Ende der Garzeit ausschalten.

• Ungenutzte Restwärme erhöht den Energieverbrauch.

Produktinformationen gemäß (EU) 66/2014 finden Sie auf dem beiliegenden Gerätepass und im Internet auf der Produktseite Ihres Geräts.

4 Kennenlernen

Die Gebrauchsanleitung gilt für verschiedene Kochfelder. Die Maßangaben zu den Kochfeldern finden Sie in der Typenübersicht. → Seite 2

4.1 Bedienfeld

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

4.2 Anzeigen

Die Anzeigen zeigen eingestellte Werte und Funktionen.

Anzeige Name

• Kochstufen

H/Restwärme

4.3 Touch-Felder

Touchfelder sind berührungsempfindliche Flächen. Um eine Funktion auszuwählen, auf das entsprechende Feld tippen.

Touch-Feld

① Hauptschalter, Auswahl Kochstelle, Kindersicherung

Einstellfelder, Zonenzuschaltung

Hinweise

• Halten Sie das Bedienfeld immer trocken. Feuchtigkeit beeinträchtigt die Funktion. Ziehen Sie keine Töpfe in die Nähe der Anzeigen und Touch-Felder. Die Elektronik kann überhitzen.

4.4 Kochstellen

Hier finden Sie eine Übersicht über die unterschiedlichen Zuschaltungen der Kochstellen.

Wenn Sie die Zuschaltungen aktivieren, leuchten die entsprechenden Anzeigen.

Wenn Sie eine Kochstelle einschalten, schaltet diese in der zuletzt eingestellten Größe ein.

Koch-stelle	Name Zuschalten und Wegschal-ten
○	Einkreis-Koch-stelle	Kochstelle auswahlen.
◎	Zweikreis-Kochstelle	Kochstelle auswahlen. Auf @tippen.
CO Bräterzone Kochstelle wahren. Auf @tippen.

Hinweise

Dunkle Bereiche im Glubild der Kochstelle sind technisch bedingt. Sie haben keinen Einfluss auf die Funktion der Kochstelle. Die Kochstelle regelt die Temperatur durch Einschalten und Ausschalten der Heizung. Auch bei höchster Leistung kann die Heizung ein- und ausschalten. - Bei Mehrkreis-Kochstellen können die Heizungen der Kochstelle und der zugeschalteten Bereiche zu unterschiedlichen Zeiten ein- oder ausschalten.

Grunde:

• Empfindliche Bauteile werden vor Überhitzung geschützt.
• Das Gerät wird vor elektrischer Überlastung geschützt.
• Ein besseres Kochergebnis wird erzielt.

4.5 Restwärmeanzeige

Das Kochfeld hat für jede Kochstelle eine zweistufige Restwärmeanzeige. Solange die Restwärmeanzeige leuchtet, die Kochstelle nicht berühren.

Anzeige Bedeutung
H	Die Kochstelle ist so heiß, dass Sie klei-ne Gerichte warmhalten oder Kuvertüre schmelzen können.

Anzeige Bedeutung
h	Die Kochstelle ist heiß.

5 Grundlegende Bedienung

5.1 Kochfeld einschalten oder ausschalten

Das Kochfeld schalten Sie mit dem Hauptschalter ein und aus.

Wenn Sie das Gerät in den ersten 4 Sekunden nach dem Ausschalten wieder einschalten, geht das Kochfeld mit den vorherigen Einstellungen in Betrieb.

5.2 Kochfeld einschalten

Auf ① tippen. Die Anzeigelampe über ① leuchtet. Die Anzeigen leuchten. Das Kochfeld ist betriebsbereit.

5.3 Kochfeld ausschalten

Wenn alle Kochstellen einige Zeit (10-60 Sekunden) ausgeschaltet sind, schaltet sich das Kochfeld automatisch aus.

Auf ① tippen. Die Anzeigelampe über ① erlischt. Die Anzeigen erlöschen. Alle Kochstellen sind ausgeschaltet. - Die Restwärmeanzeige leuchtet weiter, bis die Kochstellen ausreichend abgekühlt sind.

5.4 Einstellen der Kochstellen

Damit Sie eine Kochstelle einstellen können, muss diese ausgewählt sein.

Im Einstellbereich stellen Sie die gewünschten Kochstufen ein.

Kochstufe

1 niedrigste Leistung

9 höchste Leistung

. Jede Kochstufe hat eine Zwischenstufe, z. B. 4..

5.5 Kochstufen einstellen

Voraussetzung: Das Kochfeld ist eingeschaltet.

1. Mit O die Kochstelle wählen. In der Kochstufenanzeige leuchtet.
2. In den nächsten 10 Sekunden auf + oder - tippen.

Die Grundeinstellung erscheint.

• Höchststufe 9, Kochstufe 4

5.6 Kochstufen ändern

1. Mit O die Kochstelle wählen.
2. Auf + oder - tippen, bis die gewünschte Kochstufe erscheint.

5.7 Kochstelle ausschalten

Sie können die Kochstelle auf 2 Arten ausschalten.

1. 2 mal auf tippen. In der Kochstufenanzeige erscheint. Nach 10 Sekunden erlischt die Restwärmeanzeige.
2. Die Kochstelle auswählen und auf oder tippen, bis in der Kochstufenanzeige erscheint.
3. Nach 10 Sekunden erlischt die Restwärmeanzeige.

Hinweis: Die zuletzt eingestellte Kochstelle bleibt aktiviert. Sie können die Kochstelle einstellen, ohne neu auszuwählen.

5.8 Einstellempfehlungen zum Kochen

Hier erhalten Sie eine Übersicht über verschiedene Gerichte mit passenden Kochstufen.

Die Garzeit variiert je nach Art, Gewicht, Dicke und Qualität der Speisen. Die Fortkochstufe ist abhängig vom verwendeten Kochgeschirr.

Zubereitungshinweise

Zum Ankochen die Kochstufe 9 verwenden. - Dickflüssige Speisen gelegentlich umrühren. - Lebensmittel, die scharf angebraten werden oder bei denen während des Anbratens viel Flüssigkeit austritt, in kleinen Portionen anbraten. Tipps zum energiesparenden Kochen. → Seite 5

Schmelzen

Gericht Fortkoch-	stufe	Fortkoch-dauer in Minuten
Schokolade, Kuvertüre 1-1. -Butter, Honig, Gelatine 1-2 -	Erwärmen oder Warmhalten
Eintopf, z. B. Linseneintopf 1-2 -	Milch1	1.-2. -
Würstchen in Wasser1	3-4 -
1 Das Gericht ohne Deckel zubereiten.

Auftauen und Erwärmen

Spinat, tiefgekühlt 2.-3. 10-20
Gulasch, tiefgekühlt 2.-3. 20-30
Garziehen oder Simmern
Knödel, Kölbe1,2	4.-5. 20-30
Fisch1,2	4-5 10-15
Weiße SoBe, z. B. Béchamelso-Be	1-2 3-6
Aufgeschlagenene Soßen, z. B.	3-4 8-12
Sauce Bernaise oder Sauce Hollandaise
1 Das Wasser bei geschlossenem Deckel zum Ko-chen bringen.
2 Das Gericht ohne Deckel fortkochen.

Kochen, Dämpfen oder Dunsten

Reis mit doppelter Wassernen-ge	2-3 15-30
Milchreis 1.-2. 35-45
Pellkartoffeln 4-5 25-30
Salzkartoffeln 4-5 15-25
Teigwaren, Nudeln1,2	6-7 6-10
Eintopf, Suppe 3.-4. 15-60
Gemüse, frisch 2.-3. 10-20
Gemüse, tiefgekühlt 3.-4. 10-20
Speise im Schnellkochtopf 4-5 -
1 Das Wasser bei geschlossenem Deckel zum Ko-chen bringen.
2 Das Gericht ohne Deckelfortkochen.
Schmoren
Rouladen	4-5 50-60

Schmorbraten	4-5 60-100
Gulasch	2.-3. 50-60
Braten mit weniger ÖlDie Gerichte ohne Deckel braten.
Schnitzel, natür oder paniert	6-7 6-10
Schnitzel, tiefgekühlt	6-7 8-12
Koteletts, natür oder paniert1	6-7 8-12
Steak, 3 cm dick	7-8 8-12
Frikadelle, 3 cm dick1	4.-5. 30-40
Hamburger, 2 cm dick1	6-7 10-20
Geflügelbrust, 2 cm dick1	5-6 10-20
Geflügelbrust, tiefgekühlt1	5-6 10-30
Fisch oder Fischfilet, natur	5-6 8-20
Fisch oder Fischfilet, paniert	6-7 8-20
Fisch oder Fischfilet, paniert und tiefgekühlt, z. B. Fischstäbchen	6-7 8-12
Scampi, Garnelen	7-8 4-10
Gemüse oder Pilze frisch, sau-tieren	7-8 10-20
Gemüse oder Fleisch in Streifen nach asiatischer Art	7.-8. 15-20
Pfannengerichte, tiefgekühlt	6-7 6-10
Pfannkuchen	6-7 forlau-fend
Omelett	3.-4. forlau-fend
Spiegeleier	5-6 3-6
1 Das Gericht mehrmals wenden.

Frittieren

Die Lebensmittel portionsweise mit 150-200 g pro Portion in 1-2 Öl frittieren. Die Gerichte ohne Deckel zubereiten.
Tiefkühlprodukte, z. B. Pommes	8-9 -
frites oder Chicken Nuggets
Krokten, tiefgekühlt	7-8 -
Fleisch, z. B. Hahnchen	6-7 -
Fisch, paniert oder im Bierteig	5-6 -
Gemüse oder Pilze, paniert oder im Bierteig	5-6 -
Tempura
Kleingebäck, z. B. Krapfen oder Berliner, Obst im Bierteig	4-5 -

6 Kindersicherung

Mit der Kindersicherung können Sie verhindern, dass Kinder das Kochfeld einschalten.

6.1 Kindersicherung einschalten

Voraussetzung: Das Kochfeld ist ausgeschaltet.

ca. 4 Sekunden gedrückt halten. Die Anzeigelampe über leuchtet 10 Sekunden lang. Das Kochfeld ist gesperrt.

6.2 Kindersicherung ausschalten

ca. 4 Sekunden gedrückt halten. Die Sperre ist aufgehoben.

6.3 Automatische Kindersicherung

Mit dieser Funktion wird die Kindersicherung automatisch eingeschaltet, wenn Sie das Kochfeld ausschalten.

Die automatische Kindersicherung können Sie in den

Grundeinstellungen aktivieren. → Seite 9

7 Automatische Abschaltung

Wenn Sie die Einstellungen einer Kochstelle lange Zeit nicht ändern, wird die automatische Abschaltung aktiv. Wann die Kochstelle abschaltet, richtet sich nach der eingestellten Kochstufe (1 bis 10 Stunden).

Die Heizung der Kochstelle wird ausgeschaltet. In der Kochstellen-Anzeige blinken abwechselnd F8 und die Restwärmeanzeige H h

7.1 Nach automatischer Abschaltung weiterkochen

1. Auf ein beliebiges Touch-Feld tippen. Die Anzeige erlischt.
2. Neu einstellen.

8 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

8.1 Übersicht über die Grundeinstellungen

Hier erhalten Sie eine Übersicht über die Grundeinstellungen und die werksseitig voreingestellten Werte.

An-zeige	Auswahr
c1	Automatische Kindersicherung
	0 - Ausgeschaltet1
	1 - Eingeschaltet
	2 - Manuelle und automatische Kindersicherung sind ausgeschaltet.
c2	Signalton
	0 - Bestätigungssignal und Fehlbedienungs-signal sind ausgeschaltet. Das Hauptschalter-signal bleibt eingeschaltet.
	1 - Nur das Fehlbedienungssignal ist einge-schaltet.
	2 - Nur das Bestätigungssignal ist einge-schaltet.
	3 - Bestätigungssignal und Fehlbedienungs-signal sind eingeschaltet.1
c7Zuschaltung der Heizkörper

1 Werkseinstellung

An-zeige	Auswahr
c9	Auswahlzeit der Kochstellen0 - Unbegrenzt: Sie konnen die zuletzt gewährte Kochstelle immer einstellen, ohne neu auszuwahlen.1I - Sie konnen die zuletzt gewährte Koch-stelle innerhalb von 10 Sekunden nach der Auswahl einstellen. Danach,müssen Sie die Kochstelle vor dem Einstellen neu auswahlen.
c0	Auf die Werkseinstellung zurücksetzen0 - Ausgeschaltet.1I - Eingeschaltet.
1 Werkseinstellung

8.2 Grundeinstellung ändern

Voraussetzung: Das Kochfeld ist ausgeschaltet.

1. Das Kochfeld einschalten.
2. In den nächsten 10 Sekunden 品 Sekunden gedrückt halten.

Im linken Display blinken c und abwechselnd. Im rechten Display leuchtet. 3. Auf Coofoft tippen, bis im linken Display die gewünschte Anzeige erscheint.

1. Mit b oder den gewünschten Wert einstellen.

1. 4 Sekunden gedrückt halten.

Die Einstellung ist aktiviert.

Tipp: Um die Grundeinstellungen ohne Speichern zu verlassen, das Kochfeld mit ausschalten. Das Kochfeld wieder einschalten und neu einstellen.

9 Reinigung und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

9.1 Reinigungsmittel

Geeignete Reinigungsmittel und Glasschaber erhalten Sie beim Kundendienst, im Online-Shop oder im Handel.

ACHTUNG!

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

• Verwenden Sie niemals ungeeignete Reinigungsmittel.

Ungeeignete Reinigungsmittel

Unverdünntes Spülmittel, Reiniger für die Geschirrspülmaschine, Scheuermittel, aggressive Reinigungsmittel (z. B. Backofenspray oder Fleckenentferner), kratzende Schwämme, Hochdruckreiniger und Dampfstrahler.

9.2 Glaskeramik reinigen

Reinigen Sie das Kochfeld nach jedem Gebrauch, damit Kochreste nicht festbrennen.

Hinweis: Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. → Seite 10

Voraussetzung: Das Kochfeld ist abgekühlt.

1. Entfernen Sie starken Schmutz mit einem Glasschaber.
2. Reinigen Sie das Kochfeld mit einem Glaskeramik-Reinigungsmittel. Beachten Sie die Reinigungshinweise auf der Verpackung des Reinigers.

Tipp: Mit einem Spezialschwamm für Glaskeramik können Sie gute Reinigungsergebnisse erzielen.

9.3 Kochfeldrahmen reinigen

Reinigen Sie den Kochfeldrahmen nach dem Gebrauch, wenn sich Schmutz oder Flecken darauf befinden.

Hinweise

• Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. → Seite 10
• Nicht den Glasschaber verwenden.
• Den Kochfeldrahmen mit frischer Spüllauge und einem weichen Tuch reinigen. Neue Schwammtücher vor dem Gebrauch gründlich auswaschen.
• Mit einem weichen Tuch nachtrocknen.

10 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG - Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen. - Wenn das Gerät defekt ist, den Kundendienst rufen. → "Kundendienst", Seite 12

WARNUNG - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. - Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

WARNUNG - Verbrennungsgefahr!

Die Kochstelle heizt, aber die Anzeige funktioniert nicht.

• Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

WARNUNG - Brandgefahr!

Das Kochfeld schaltet sich von selbst ab und lässt sich nicht mehr bedienen. Es kann sich später unbeabsichtigt einschalten.

• Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

10.1 Hinweise im Anzeigefeld

Störung Ursache und Störungsbehebung

Keine Stromversorgung ist ausgefallen.1. Prüfen Sie die Haussicherung des Geräts.2. Prüfen Sie anhand von anderen elektrischen Geräten, ob ein Stromausfall vorliegt.

Alle Anzeigen blinken Bedienfeld ist{nass oder Gegenstände liegen darauf.Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand.

F2Auf mehreren Kochstellen wurde über länger Zeit mit hoher Leistung gekocht. Zum Schutz der Elektronik wurde die Kochstelle ausgeschaltet.1. Warten Sie eine Zeit.2. Tippen Sie auf ein beliebiges Touch-Feld.Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen.

F4Trotz der Abschaltung durch hat sich die Elektronikweiter erhirtzt. Deshalb wurden alleKochstellen abgeschaltet.1. Warten Sie eine Zeit.2. Tippen Sie auf ein beliebiges Touch-Feld.Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen.

F5und die Kochstu-fe blinking abweich-selnd. Ein Signalton ertont.HeiBer Topf im Bereich des Bedienfelds. Die Elektronik droht zu überhitzen.ENTfernen Sie den Topf.Die Anzeige erlischt kurze Zeit danach.

F5und Signalton HeiBer Topf im Bereich des Bedienfelds. Zum Schutz der Elektronik wurde die Kochstelleabgeschaltet.1. Entfernen Sie den Topf.2. Warten Sie eine Zeit.3. Tippen Sie auf ein beliebiges Touch-Feld.Wenn die Meldung nicht mehr erscheint, ist die Elektronik ausreichend abgekühlt. Sie können weiterkochen.

F8Die Kochstelle war zu langle in Betrieb und hat automatisch abgeschaltet.Sie können die Kochstelle sofort wieder einschalten.

dE und Kochstellen heizen nichtDemomodus ist aktiviert.1. Trennen Sie das Gerät für 30 Sekunden vom Stromnetz, indem Sie die Sicherung im Si-cherungskasten ausschalten.2. Tippen Sie in den nächsten 3 Minuten auf ein beliebiges Touch-Feld.

Meldung mit "E" er-scheint im Display,z. B. E0111.Die Elektronik hat einen Fehler erkannt.1. Schalten Sie das Gerät aus und wieder ein.Wenn die Störung einmalig war, erlischt die Meldung.2. Wenn die Meldung erneut erscheint, rufen Sie den Kundendienst. Geben Sie beim Anruf die genaue Fehlermeldung an.→ "Kundendienst", Seite 12

11 Entsorgen

11.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

Das Gerät umweltgerecht entsorgen.

Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (Waste Electrical and Electronic Equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

12 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

12.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild finden Sie:

auf dem Gerätepass. auf der Unterseite des Kochfelds.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

13 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

13.1 Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschanschluss erlischt die Garantie. Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch nicht fachgerechten Einbau haftet der Monteur.

13.4 Möbel vorbereiten

Die Arbeitsplatte muss eben, waagrecht und stabil sein.

Die Einbaumöbel inklusive Wandabschlussleisten müssen mindestens 90 °C hitzebeständig sein. - Eine Nischenverkleidung innerhalb des 50 mm Abstands zur Rückwand darf nicht brennbar sein (z.B. Fliesen, Stein).

13.2 Unterbau

Keine Kühlgeräte, Geschirrspüler, unbelüftete Backöfen und Waschmaschinen unterbauen.

• Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20 mm betragen, in manchen Fällen auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.
• Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehäuse oder das Netzanschlusskabel nicht mit z.B. einer Schublade kollidieren.

13.3 Zwischenboden

Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden.

• Fragen Sie im Fachhandel nach einem Zwischenboden als Zubehör.
• Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zum Netzanschluss des Geräts 10 mm betragen.

Die Schnittflächen hitzebeständig versiegeln, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern.

13.5 Elektrischer Anschluss

Zum Schutz das Gerät erst aus den Styroporschalen nehmen, wenn Sie das Gerät in den Ausschnitt drücken. Das Gerät nie hochkant auf einer Geräteseite abstellen.

• Überprüfen Sie vor dem Geräteanschluss die Hausinstallation. Das Gerät entspricht der Schutzklasse I und darf nur in Verbindung mit Schutzleiteranschluss betrieben werden. In der festverlegten elektrischen Installation ist eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorzusehen.
• Wenn auf dem Display des Geräts U.18 scheint, ist es falsch angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.

Anschluss mit 3-adriger Leitung

Achten Sie auf eine geeignete Absicherung der Hausinstallation.

Beachten Sie die Farbcodierung der Netzanschlussleitung.

Grün-Gelb ist der Schutzleiter, Blau ist der Neutraleiter. - Braun ist die Phase (Außenleiter). Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Leitung folgenden Absatz beachten.

Anschluss ohne vormontierter Leitung

Das Kochfeld nur nach Anschlussbild anschließen.

Die beiliegenden Kupferbrücken bei Bedarf einbauen. Die Netzanschlussleitung muss dem Typ H05 VV-F oder höherwertig entsprechen. - Der Adernquerschnitt ist entsprechend der Strombelastung zu bestimmen. Nicht zulässig ist ein Querschnitt < 1,5 mm².

Anschluss mit vormontierter 5-adriger Anschlussleitung

Nur geschultes Kundendienstpersonal darf die Anschlussleitung austauschen.

13.6 Kochfeld einsetzen

Die Anschlussleitung nicht einklemmen und nicht über scharfe Kanten führen.

• Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.

Das Kochfeld kann auch in einen vorhandenen 500 mm tiefen Ausschnitt eingebaut werden.

13.7 Kochfeld ausbauen

1. Das Gerät spannungslos machen.
2. Das Kochfeld von unten herausdrücken.

3.2 Energie sparen

Den Deckel so wenig wie möglich anheben.
