BEDIENUNGSANLEITUNG LW60T WIFI Venta

RAUMLUFTEXPERTEN SEIT 1981 DE BEDIENUNGSANLEITUNG

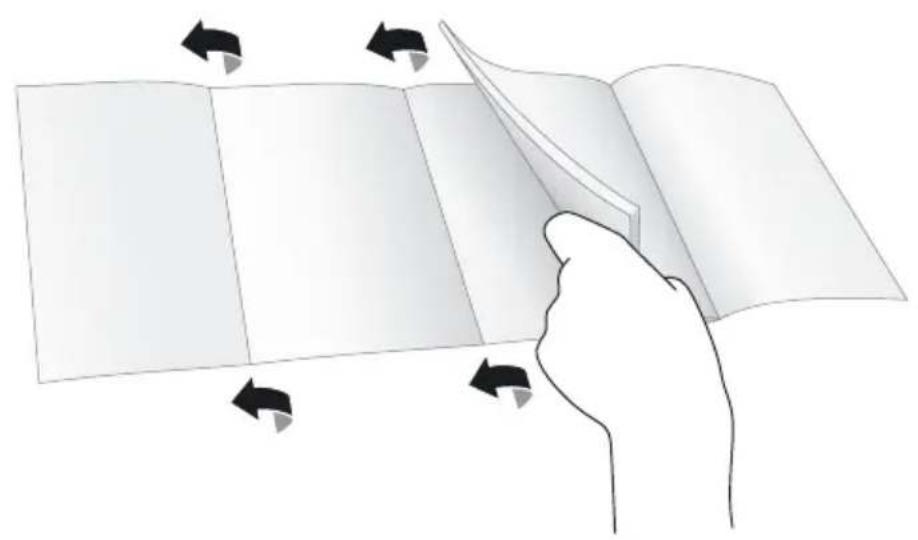

Ausklappseiten beachten! Please note the fold-out pages! Respecter les consignes des pages dépliantes ! Let op de uitvouwpagina‘s! Osservare le pagine pieghevoli! Seite 1 Page 1 Page 1 Pagina 1 Pagina 1EG-Konformitätserklärung Declaration of conformity Der Hersteller / Inverkehrbringer The manufacturer / distributor Name / Anschrift: Name / adress Venta-Luftwäscher GmbH Weltestr. 5 88250 Weingarten erklärt hiermit, dass folgende Produkte in der gelieferten Ausführung hereby declares that the following products Produktbezeichnung: Product Luftreiniger / Luftbefeuchter Air Purier / Humidier Typenbezeichnung: Type LP60; LPH60 // LW60T, LW62T, LW62 Seriennummer: Serial number LP60: LPH60: from 16xxxxxxx from 16xxxxxxx LW60T: from 16xxxxxxx LW62T: from 16xxxxxxx LW62: from 17xxxxxxx ab Herstellungsdatum: Production date 01/2017 den Bestimmungen folgender EU-Richtlinien entspricht: comply with the following EU directives 2014/30/EU EMC 2014/53/EU RED 2014/35/EU LVD Folgende harmonisierte Normen wurden angewendet: The following standards are considered: EN 55014-1:2006 + A1:2009

EN 60335-2-98:2003+A1:05+A2:08 EN 60335-2-65:2003+A1:08+A11:12 EN 60335-1:2012 EN 62233:2008 Diese EG-Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne Zustimmung umgebaut oder verändert wird. This EC-declaration becomes invalid if the product is altered or modied without permission. Weingarten, 01.02.2018 Ort, Datum Unterschrift Place, Date Signature04

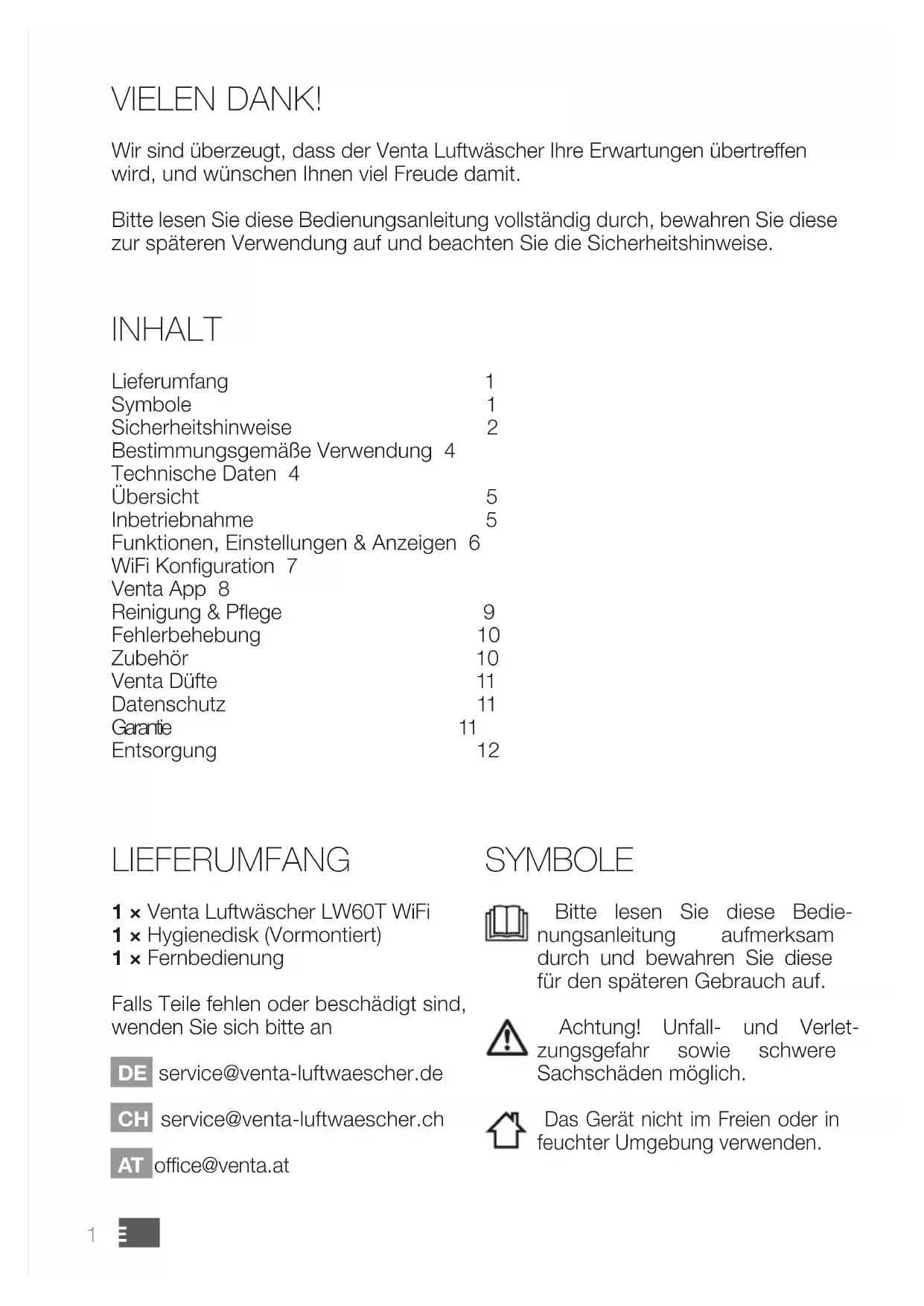

061 DE VIELEN DANK! Wir sind überzeugt, dass der Venta Luftwäscher Ihre Erwartungen übertreen wird, und wünschen Ihnen viel Freude damit. Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bewahren Sie diese zur späteren Verwendung auf und beachten Sie die Sicherheitshinweise. SYMBOLE Bitte lesen Sie diese Bedie- nungsanleitung aufmerksam durch und bewahren Sie diese für den späteren Gebrauch auf. Achtung! Unfall- und Verlet- zungsgefahr sowie schwere Sachschäden möglich. Das Gerät nicht im Freien oder in feuchter Umgebung verwenden. LIEFERUMFANG 1 × Venta Luftwäscher LW60T WiFi 1 × Hygienedisk (Vormontiert) 1 × Fernbedienung Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an DE service@venta-luftwaescher.de CH service@venta-luftwaescher.ch AT oce@venta.at INHALT Lieferumfang 1 Symbole 1 Sicherheitshinweise 2 Bestimmungsgemäße Verwendung 4 Technische Daten 4 Übersicht 5 Inbetriebnahme 5 Funktionen, Einstellungen & Anzeigen 6 WiFi Konguration 7 Venta App 8 Reinigung & Pege 9 Fehlerbehebung 10 Zubehör 10 Venta Düfte 11 Datenschutz 11 Garantie 11 Entsorgung 122DEVenta LW60T WiFi ∙ Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kennt- nissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben. ∙ Das Gerät ist kein Spielzeug für Kinder. ∙ Reinigung und Benutzerpege darf nicht von Kindern unter 8 Jah- ren bzw. ohne Aufsicht durchgeführt werden. ∙ Das Gerät und dessen Netzkabel von Kindern unter 8 Jahren fern- halten. ∙ Unsachgemäße Verwendung kann das Gerät beschädigen und Körperverletzungen verursachen. ∙ Bedienungsanleitung vor der Inbetriebnahme vollständig durchle- sen und zum späteren Nachschlagen gut aufbewahren. ∙ Das Gerät nur an geeignete Netzsteckdosen anschließen – Netz- spannung gemäß den Typenschildangaben am Gerät. ∙ Ziehen Sie vor jedem Reinigungs- oder Wartungseingri sowie zum Umstellen oder Transportieren des Gerätes den Netzstecker aus der Steckdose. ∙ Den Luf twäscher nie in Betrieb nehmen, wenn die Netzanschlussleitung beschädigt ist. ∙ Ersatz-Netzanschlussleitungen müssen dem Typ ‚Kaltgerätestecker mit Kleeblattkupplung IEC 320 C5‘ entsprechen ∙ Den Luftwäscher nie in Betrieb nehmen, wenn dieser heruntergefal- len ist oder auf eine andere Art beschädigt wurde. ∙ Reparaturen an Elektrogeräten dürfen nur von Fachkräften durch- geführt werden. Durch unsachgemäße Reparaturen können erheb- liche Gefahren für den Benutzer entstehen. SICHERHEITSHINWEISE3 DE ∙ Setzen Sie sich keinesfalls auf das Gerät und legen Sie keine Ge- genstände darauf. ∙ Stecken Sie keine Fremdgegenstände in das Gerät. ∙ Gerät nie in Wasser oder andere Flüssigkeiten tauchen. ∙ Niemals den Netzstecker am Kabel oder mit nassen Händen aus der Steckdose ziehen. ∙ Der Luftwäscher darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden. ∙ Den Luftwäscher nur auf eine ebene, trockene Fläche stellen. ∙ Halten Sie zu Gegenständen und Wänden einen seitlichen Mindest- abstand von mindestens 20 cm sowie nach oben von 50 cm. ∙ Das Gerät so aufstellen, dass es nicht umgestoßen werden kann und dass niemand über das Gerät oder das Kabel stolpern kann. ∙ Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht gebrauchen. ∙ Niemals die Lüftungsschlitze abdecken oder blockieren, um eine Überhitzung/Beschädigung des Gerätes zu verhindern. ∙ Den Luftwäscher nie überfüllen. ∙ Den Luftwäscher nie mit vollem Behälter transportieren oder kippen. ∙ Dem Wasser dürfen keine Duftöle beigegeben werden, da dies die Funktion der Hygienedisk beeinträchtigen kann. ∙ Für Schäden durch fremde Zusätze übernimmt Venta-Luftwäscher GmbH keine Gewähr.4DEVenta LW60T WiFi

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Venta-Luftwäscher ist ein Haus- haltsgerät zur Luftbefeuchtung und Luft- reinigung von Wohn-, Büro- und Aufent- haltsräumen. Das Gerät ist nicht für den Außenbe- reich geeignet. Jegliche anderweitige Verwendung oder Veränderung des Geräts wird als unsachgemäße Verwendung betrach- tet. Der Hersteller haftet nicht für Schä- den oder Verletzungen infolge einer un- sachgemäßen Verwendung. Ein nicht bestimmungsgemäßer Ge- brauch kann Gesundheit und Leben gefährden. Dazu zählt der Einsatz unter folgenden Bedingungen: ∙ In Räumen mit explosionsgefährdeten und/oder aggressiven Atmosphären. ∙ In Räumen mit hoher Lösemittelkon- zentration. ∙ In der Nähe von Schwimmbädern oder nassen Geländen. TECHNISCHE DATEN Modell LW60T WiFi Befeuchterleistung für Räume* bis zu 150 m² Reinigungsleistung für Räume* bis zu 80 m² Netzspannung 220-240 V 50 / 60 Hz Drehzahlstufen 5 Schallpegel ca. 21/28/34/39/43 dB(A) Maße 61 × 30 × 52cm Gewicht ca. 13 kg Leistungsaufnahme ca. 6/8/10/13/19 W Wasserinhalt Gesamt 12 L Wassertank 8 L + Wasserwanne 4 L

• bezogen auf eine Raumhöhe von max. 2,5 m5 DE ACHTUNG! Kupplung des Netzkabels muss fest im Gerät eingesteckt sein! Batteriesicherung und Schutzfolie an Fernbedienung 11 entfernen. Netzstecker an Steckdose einstecken und Gerät am Ein- / Ausschalter 2 bzw. mit der Fernbedienung 11 einschalten. ACHTUNG! Es kann ca. 60 Sek. dauern, bis das Gerät startet und im Display die Anzeige „Fill Tank“ in rot bzw. gelb erlischt. Es ist ein Geräusch (Gluckern) wahrzunehmen, was kein Qualitätsmangel darstellt. 01 Gerät auspacken und aufstellen. 02 Verdunsterfach 3 önen und Wassertank 4 entnehmen. 03 Wassertank 4 önen und bis zur MAX-Markierung mit Wasser befüllen. 04 Wassertank 4 sicher verschließen. 05 Wassertank 4 in die Wasserwanne 6 einsetzen und Verdunsterfach 3 bis zum Anschlag schließen. 06 Duft einsetzen: Duftfach 7 önen. Duftkappe durch Drehen önen und in Dufthalter 8 einsetzen. Bis zu drei Düfte in die Dufthalter 8 einsetzen. Duftfach 7 schließen. 07 Display 1 in gewünschte Position bringen (3 Positionen möglich). 08 Netzkabel durch Auf- bzw. Abwickeln im Kabelfach 9 auf gewünschte Länge bringen. Das Gerät mit Hilfe der Transportrollen 12 an die gewünschte Stelle bewegen. Dabei das Gerät auf der rechten Seite leicht anheben. 1 Display 2 Ein- / Ausschalter 3 Verdunsterfach 4 Wassertank (vormontiert) 5 Plattenstapel 6 Wasserwanne 7 Duftfach 8 Dufthalter 9 Kabelfach 10 Hygienedisk (vormontiert) 11 Fernbedienung 12 Transportrollen

INBETRIEBNAHME ÜBERSICHT Achtung! Sicherstellen, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist. Einstellen der Lüfterstufe ON/OFF6DEVenta LW60T WiFi

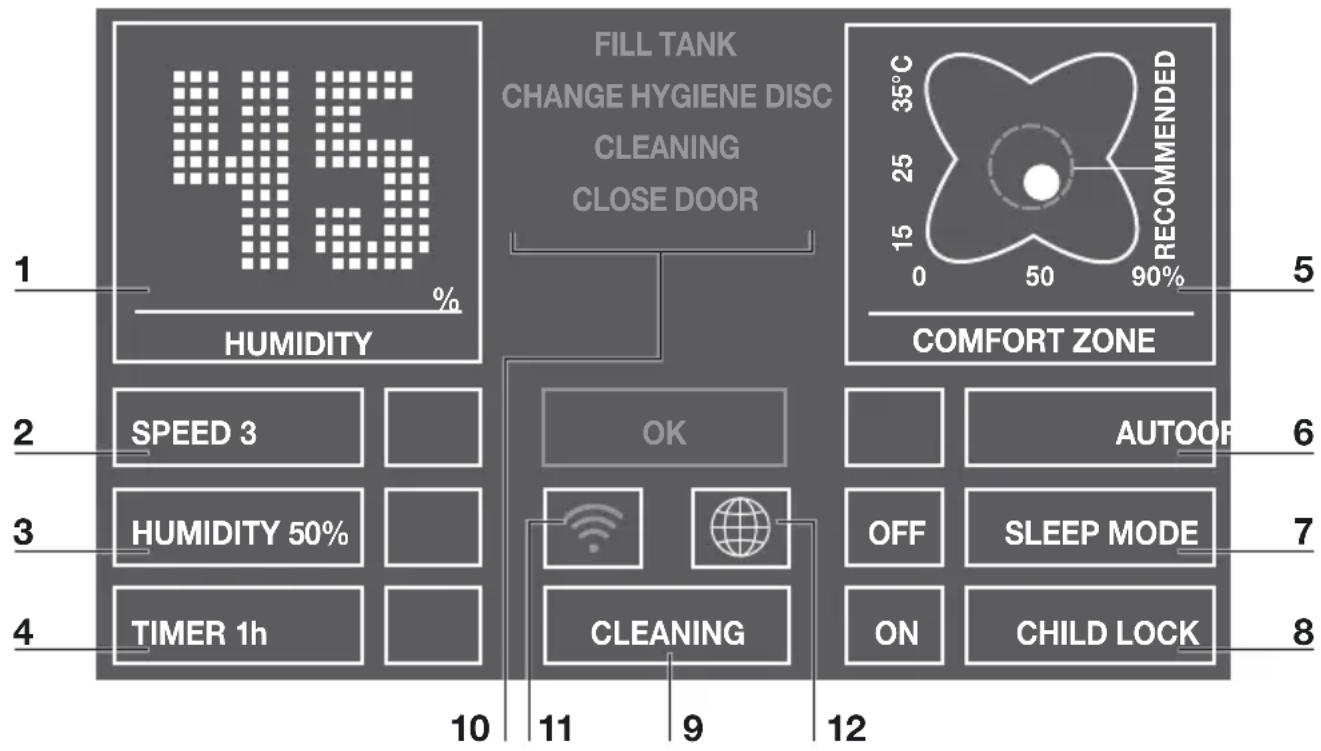

FUNKTIONEN, EINSTELLUNGEN & ANZEIGEN

Funktion Einstellung 1 Luftfeuchtigkeit Luftfeuchtigkeit anzeigen. 2 Geschwindigkeit Lüfterstufe 1 (schwach) - 5 (stark). 3 Luftfeuchtigkeit 30 - 70 % (in 5 % Schritten) Ist die eingestellte Luft- feuchtigkeit erreicht, dreht Plattenstapel nicht. 4 Zeitvorwahl OFF / 1 / 3 / 5 / 7 / 9 h (Stunden) Nach Ablauf der eingestellten Stunden schaltet sich das Gerät automatisch ab. 5 Temperatur / Komfortzone Temperatur: 3 Sek. halten, um zwischen °C und °F zu wechseln. Komfortzone: Bewegt sich der weiße Punkt innerhalb des grünen Kreises, benden sich die rel. Luftfeuchtig- keit und Raumtemperatur im Wohlfühlbereich. 6 Auto OFF Gerät läuft mit eingestellter Lüfterstufe 1 - 5. ON Je nach Luftfeuchtigkeit im Raum regelt das Gerät automatisch die Lüfterstufen. Die gewünschte Einstellung kann durch kurzes Berühren auf die jeweilige Funktion gewählt bzw. geändert werden.

0 50 90% 35°C CLEANING 910 12117 DE 7 Nachtmodus OFF / ON Gerät reduziert die Lüfterstufe auf 1 und dimmt das Display. Eine manuelle Änderung der Luftstromstärke ist jederzeit möglich. 8 Kindersicherung OFF / ON 3 Sek. halten zum Aktivieren / Deaktivieren der Tasten- sperre. 9 Reinigung Reinigungsprogramm Für den Reinigungsprozess benötigen Sie eine Flasche (250 ml) Venta Gerätereiniger. Bitte folgen Sie den Hin- weisen auf dem Display. Dauer ca. 4 h. 10 Hinweise Anzeige und Bestätigung von Hinweismeldungen. 11 WiFi Anzeige und Konguration der WiFi-Verbindung grau: WiFi deaktiviert grün: WiFi-Verbindung hergestellt (local access) blau: WiFi-Verbindung hergestellt (full access) rot: keine WiFi-Verbindung. Bitte überprüfen Sie in der WiFi Konguration Ihr Netzwerk und WiFi-Passwort. Folgen Sie den Hinweisen in „WIFI KONFIGURATION“. 12 Sprachauswahl CONNECTCLOSE WIFI CONFIGURATION WIRELESS NETWORK Select network: Security type: Access: PSK: LOGIN CREDENTIALS INTERNET ACCESS VENTA

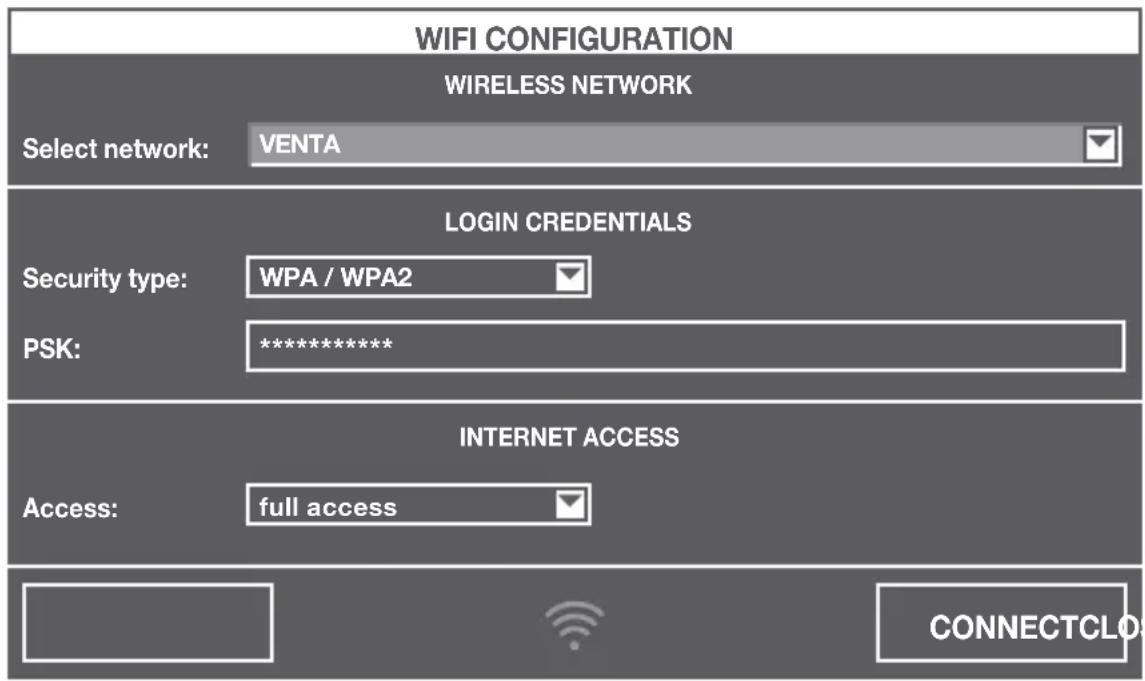

WPA / WPA2 full access WIFI KONFIGURATION8DEVenta LW60T WiFi WiFi Anzeige 11 3 sek. halten, um in die WiFi Konguration zu gelangen. Wählen Sie bei „Select network“ in der DropDown-Liste Ihr Netzwerk aus. Der „Security Type“ wird automatisch eingestellt, sobald das Netzwerk ausgewählt wurde. Bitte geben Sie in dem Feld „PSK“ (Eingabemodus ASCII) Ihr WLAN-Passwort/ WLAN-Schlüssel ein und bestätigen Sie mit der ENTER-Taste. Enthält Ihr Passwort Sonderzeichen oder Umlaute, die nicht auf der Tastatur abgebildet sind, können Sie Ihr gesamtes Passwort auf der Website zu einem HEX-Code generieren: www.venta-luftwaescher.de Bitte geben Sie nun in dem Feld „PSK“ (Eingabemodus HEX) Ihren generierten HEX-Code ein und bestätigen Sie mit der ENTER-Taste. Wählen Sie unter „Access“ die von Ihnen gewünschte Internetzugrisberechtigung aus. full access: Zugang zu allen Komfortnutzungen der App. local access: lokaler Zugang zur Nutzung der App. Betätigen Sie die Taste CONNECT, um die WiFi-Verbindung zur aufzubauen. WiFi Anzeige grün: Verbindung WiFi hergestellt (local access) WiFi Anzeige blau: Verbindung WiFi hergestellt (full access) WiFi Anzeige rot: keine WiFi Verbindung. Prüfen Sie erneut Ihr Netzwerk und WLAN-Passwort. WiFi Anzeige grau: WiFi deaktiviert Durch Betätigen der Taste CLOSE gelangen Sie wieder in das Bedienfeld des Gerätes. Durch Berühren der WiFi Anzeige 11 kann die WiFi-Verbindung aktiviert bzw. deaktiviert werden. Wenn die WiFi-Verbindung deaktiviert ist, verbindet sich das Gerät nicht mit der Venta App. VENTA APP Die Gerätefunktionen können mithilfe der Venta App erweitert und kontrolliert werden. Die Venta App ist verfügbar für Smartphones und Tablets. Bitte laden Sie die Venta App herunter unter: www.venta-luftwaescher.de oder nutzen Sie den QR-Code. Folgen Sie nun den Anweisungen auf dem Bildschirm Ihres Smartphones/Tablets. Beim Verbindungsaufbau der App zum Gerät ertönt ein Signalton am Gerät. Bitte bestätigen Sie nun am Gerät den Verbindungsaufbau zu Ihrem Smartphone/Tablet. YES NO WIFI-AUTHORISATION INCOMING WIFI REQUEST. <Your Venta-App Connection>

A B REINIGUNG & PFLEGE Hinweis / Intervall Maßnahmen A Fill Tank Wassertank 4 leer, mit frischem Wasser füllen. Gelb: Es ndet noch eine Luftbefeuchtung/ Luft reinigung statt. Rot: Es ndet keine Luftbefeuchtung/Luftreinigung statt. Cleaning Für den Reinigungsprozess benötigen Sie eine Flasche (250 ml) Venta Gerätereiniger. Bitte führen Sie das Rei- nigungsprogramm durch indem Sie Taste CLEANING 9 betätigen. Bitte folgen Sie den Hinweisen auf dem Display. Dauer ca. 4 h. Achtung! Sicherstellen, dass das Gerät ausgeschaltet und der Netz- stecker gezogen ist. B Change Hygiene-Disc Verdunsterfach 3 önen. Plattenstapel 5 entnehmen und Antriebsrad entriegeln. Hygienedisk entnehmen und erneuern. Gerät wieder montieren und OK- Anzeige im Display berühren und 3 Sek. halten bis sie erlischt. Die Nutzungsdauer der Hygienedisk beträgt ca. 3 Monate (bei 24-h Dauer- betrieb). Die Nutzungsdauer hängt von der Wasserhärte, Wasserqualität, tägliche Verdunstungsleistung und Betriebsstundenzahl ab (Wechselanzei- ge erscheint dazu im interaktiven Touchdisplay). Die Hygienedisk kann im Rahmen des Venta ReNew Recycling- Programms zurückgeschickt oder mit dem Hausmüll entsorgt werden. Das Venta ReNew Recycling Programm ist auf den Verkauf und Versand innerhalb von Deutschland beschränkt. Empfehlung alle 10-14 Tage Restwasser aus Wassertank 4 und Wasserwanne 6 leeren. Wasserwanne 6 und Plattenstapel 5 reinigen. Wassertank 4 bis zur MAX-Markierung mit frischem Wasser füllen. Sämtliche Rückstände in der Wasserwanne und am Plattenstapel (weiße, grün-gelbliche oder braune Ablagerungen bzw. Verfärbungen) beeinträchtigen NICHT die Funktion des Gerätes.10DEVenta LW60T WiFi FEHLERBEHEBUNG Problem Mögliche Lösung Gerät funktioniert nicht. Netzstecker einstecken. Kupplung der Netzleitung in das Gerät einstecken. Sollten Sie ein Problem mithilfe der aufgeführten Informationen nicht beheben können, wenden Sie sich bitte an den VENTA-Kundenservice:

041 781 15 15, www.venta-luftwaescher.ch ZUBEHÖR Artikel Verpackungseinheit / Stk. Disk Hygienedisk 1 / 3 Reiniger Venta Gerätereiniger 1 Düfte 3 Zubehör kann telefonisch oder Online bezogen werden.

Die Venta Düfte wurden speziell für Venta Luftwäscher GmbH entwickelt und sind aus 100 % ätherischen Ölen und der Natur angelehnten Düften. Anwendungsbereich: Nur in vorgesehenen Dufthalter des Luftwäschers/Luftreini- gers (LW60T, LW60T WiFi, LW62 WiFi, LW62T WiFi, LP60, LP60 WiFi, LPH60 WiFi) einsetzen. Bitte Hinweise in der Bedienungsanleitung beachten. Aroma Kapsel nicht gewaltsam önen. Entsorgung: Verbrauchte Aroma Kapsel mit dem Haus- müll entsorgen. Haltbarkeit: nach dem Önen innerhalb von 20 Tagen aufbrauchen. Dosierung: Durch Drehen der Duftkappe kann die Intensität des Duftes reguliert werden. DATENSCHUTZ Ihre Daten werden durch Venta Luftwäscher GmbH vertraulich behandelt. Wenn sich Ihre persönlichen Daten ändern oder Sie Fragen zu unserem Umgang mit Ihren Daten haben, wenden Sie sich bitte an den Venta Kundendienst: DE 0751 5008 88, service@venta-luftwaescher.de AT 05572 202 539, oce@venta.at CH 041 781 15 15, service@venta-luftwaescher.ch Weitere Informationen zum Thema Datenschutz nden Sie in unseren Daten- schutzrichtlinien unter www.venta-luftwaescher.de, www.venta.at, www.venta-luftwaescher.ch GARANTIE Die Firma Venta-Luftwäscher GmbH leistet 2 Jahre Garantie auf schadhafte Teile und Arbeitslohn Ihres Luftwäschers. Der Geltungsbereich der Garantie liegt inner- halb der Europäischen Union. Für alle anderen Länder gilt der Geltungsbereich ausschließlich für das Land, in dem das Gerät erworben wurde. Als Garantienach- weis gilt ein gültiger Kaufbeleg.12DEVenta LW60T WiFi ENTSORGUNG Das Symbol "durchgestrichene Mülltonne" erfordert die separate Ent- sorgung von Elektro- und Elektronik-Altgeräten (WEEE) sowie verbrauchten Batterien. Solche Geräte können gefährliche und umweltgefährdende Stoe enthalten. Diese Produkte sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dür- fen nicht im unsortierten Hausmüll entsorgt werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Geben Sie diese bei entsprechenden Sammelstellen oder im Handel ab. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden. Kinder dürfen auf keinen Fall mit Kunststobeuteln und Verpackungsmaterial spie- len, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher la- gern oder auf umweltfreundliche Weise entsorgen.13 EN THANK YOU! We are convinced that the Venta Airwasher will exceed your expectations and we hope you enjoy our product. Please read these operating instructions completely, keep them for later use, and follow the safety instructions. SYMBOLS Please read these operating in- structions carefully and keep them for later use. Attention! Danger of accident and injury as well as property damage possible. Do not use the appliance out- doors or in damp locations.
