BEDIENUNGSANLEITUNG HC6347BG SAMSUNG

HDC9247BX - HC9247BX

D DUNSTABZUGSHAUBE - Gebrauchsanweisung

HDC9247BX - HC9247BX

HC6247BX - HC9247BX

HDC6247BX-HDC9247BX

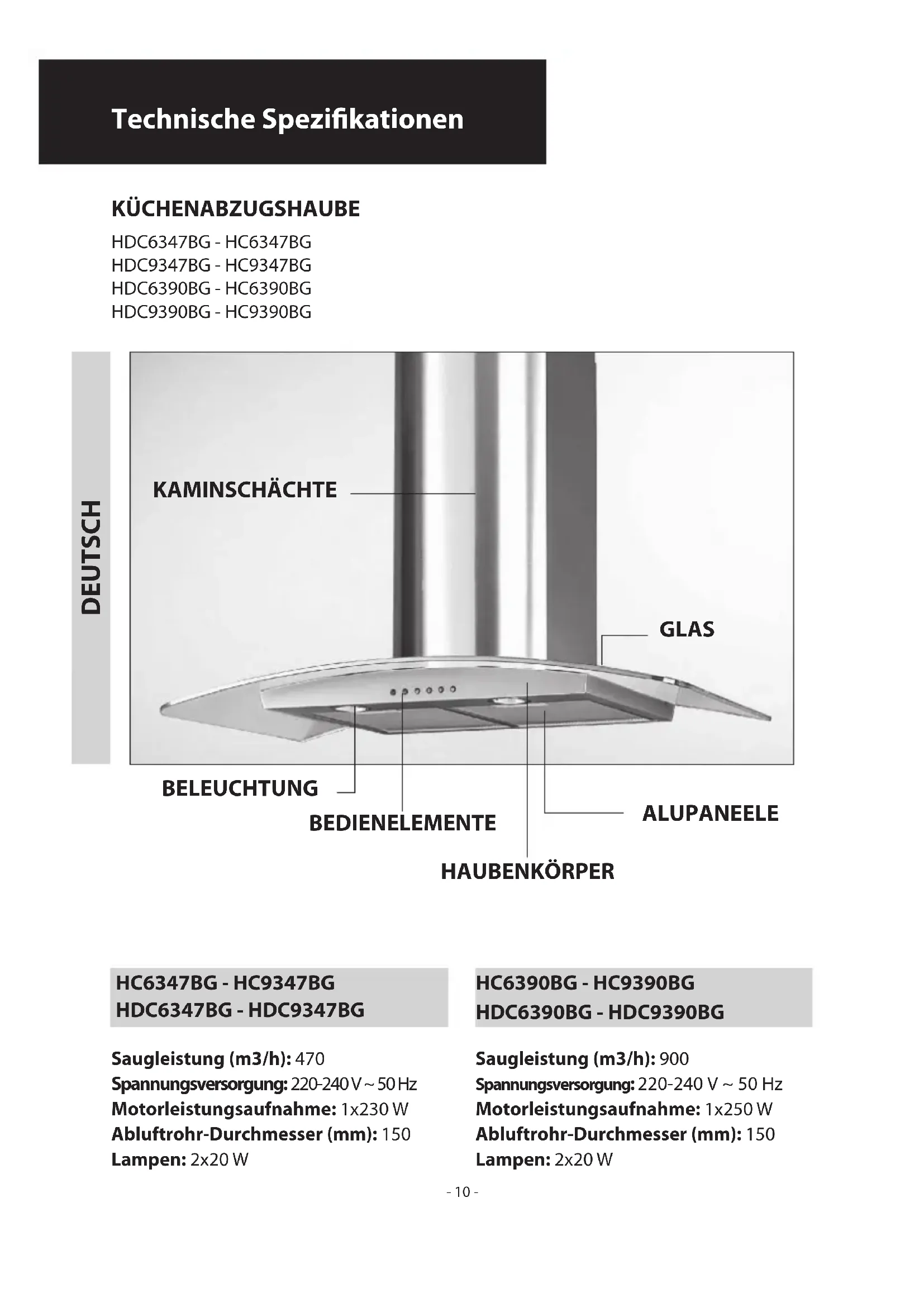

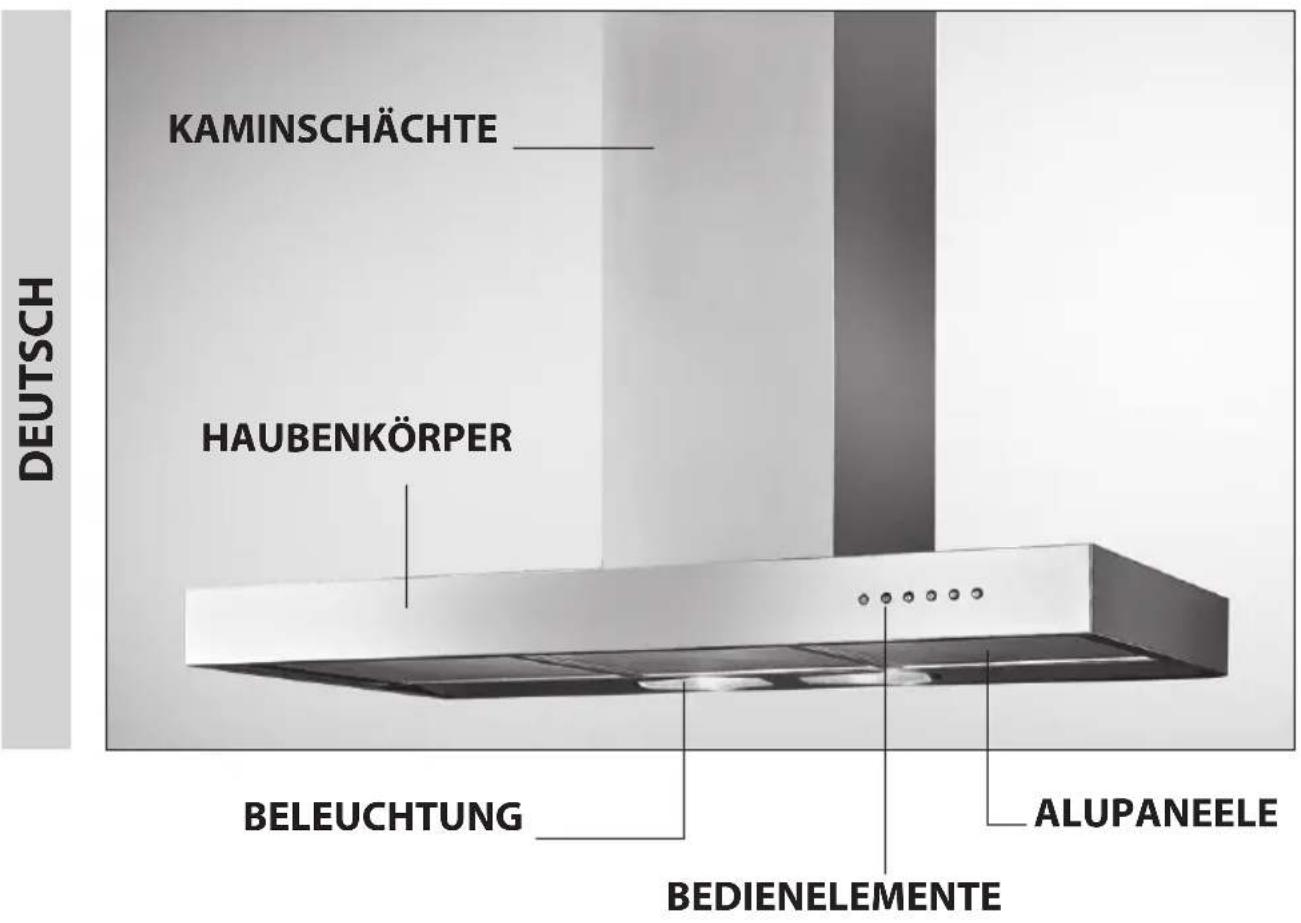

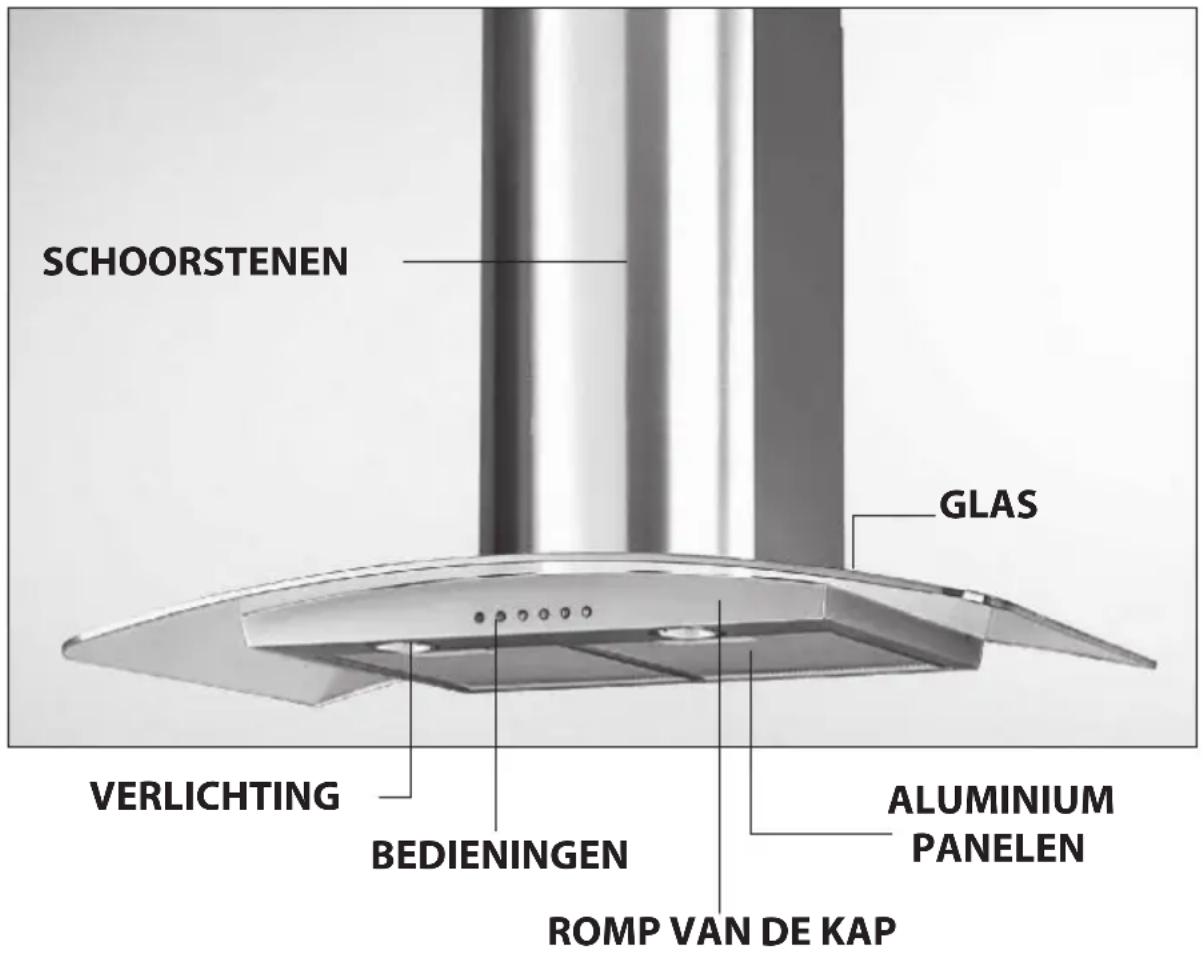

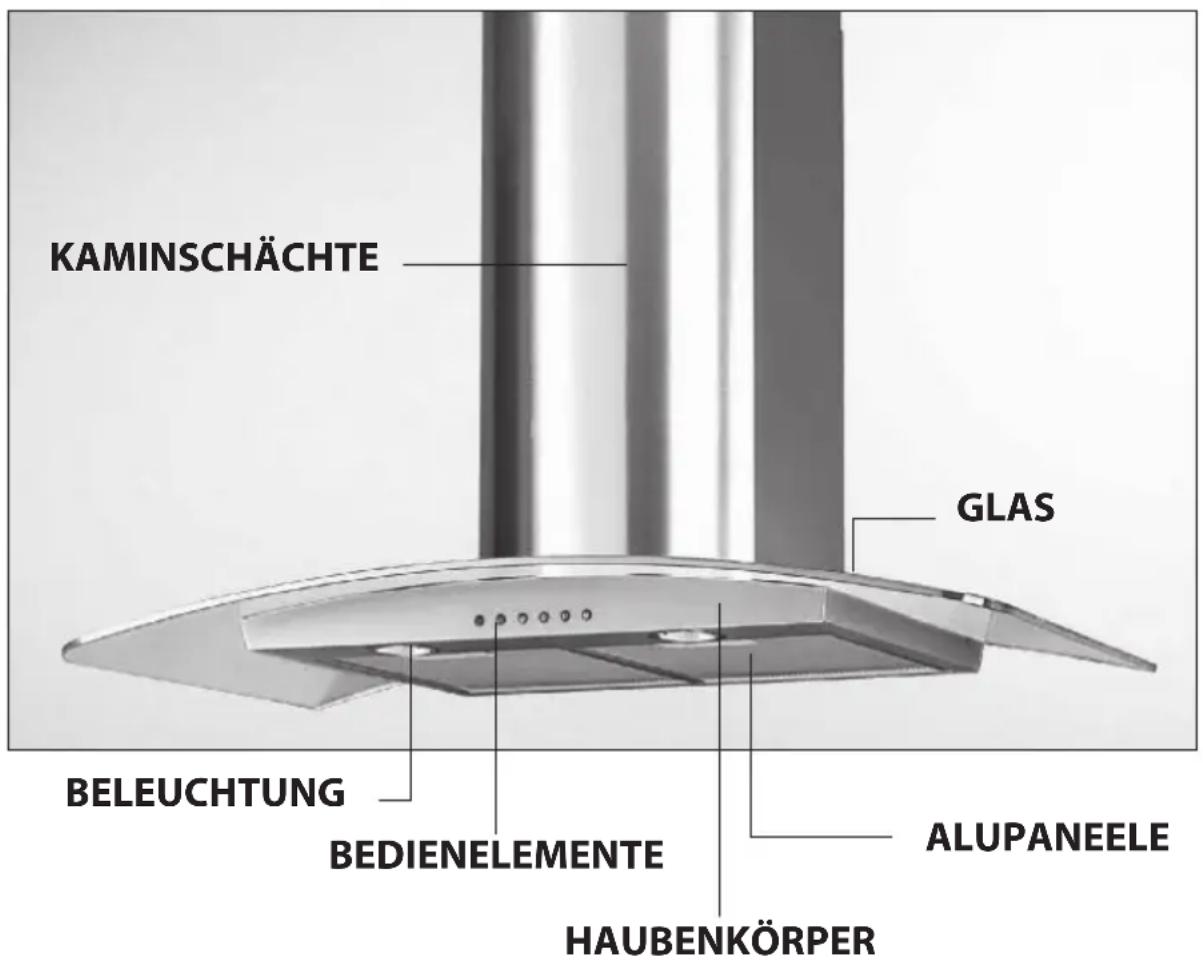

Technische Spezifikationen

KÜCHENABZUGSHAUBE

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

HC6347BG - HC9347BG

HDC6347BG - HDC9347BG

Saugleistung (m3/h): 470

Spannungsvorsorgung: 220-240V 50Hz

Motorleistungsaufnahme: 1 × 230 ~W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2 × 20 ~W

HC6390BG - HC9390BG

HDC6390BG - HDC9390BG

Saugleistung (m3/h): 900

Spannungsversorgung: 220 - 240V 50Hz

Motorleistungsaufnahme: 1x250 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2 × 20 W

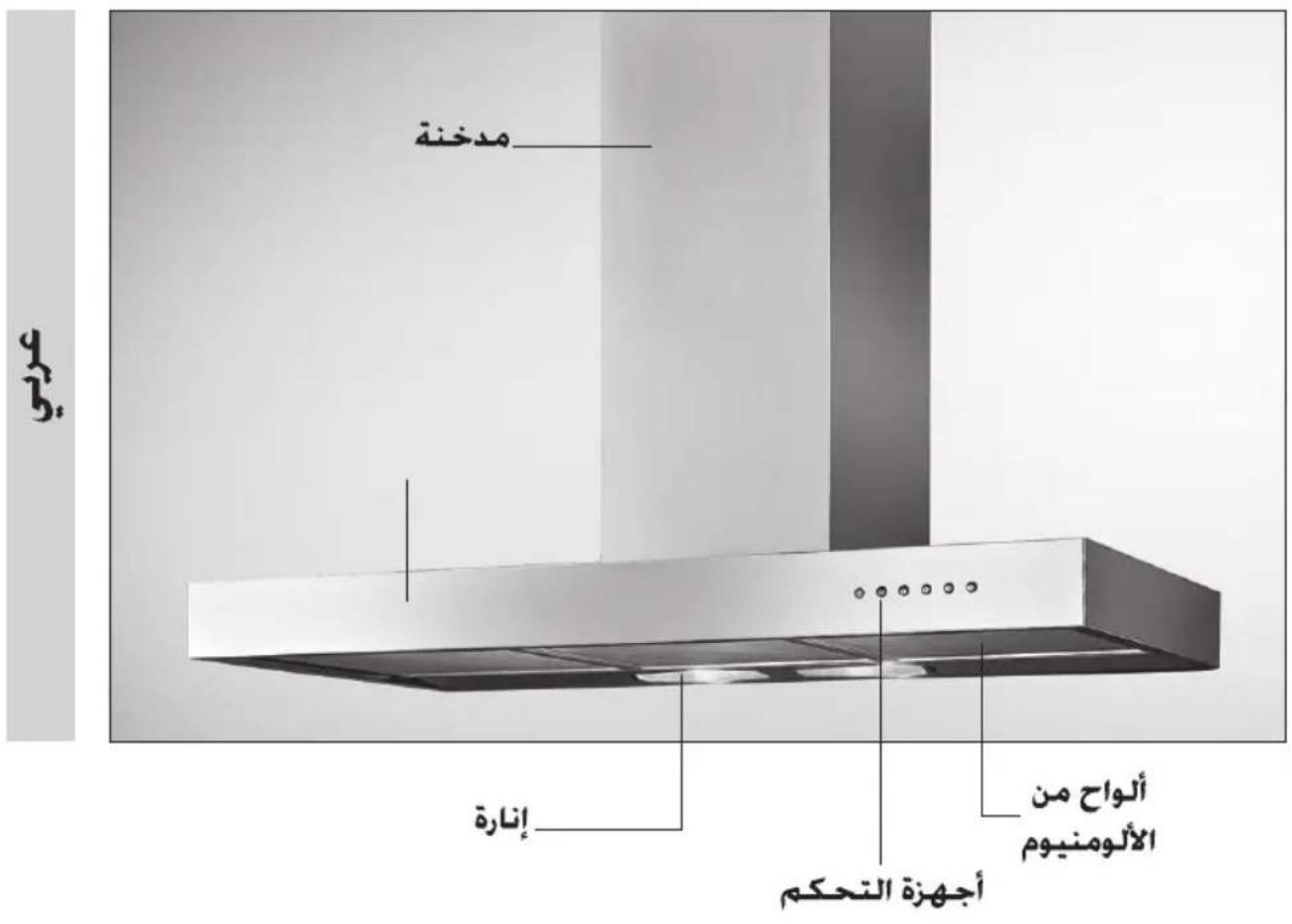

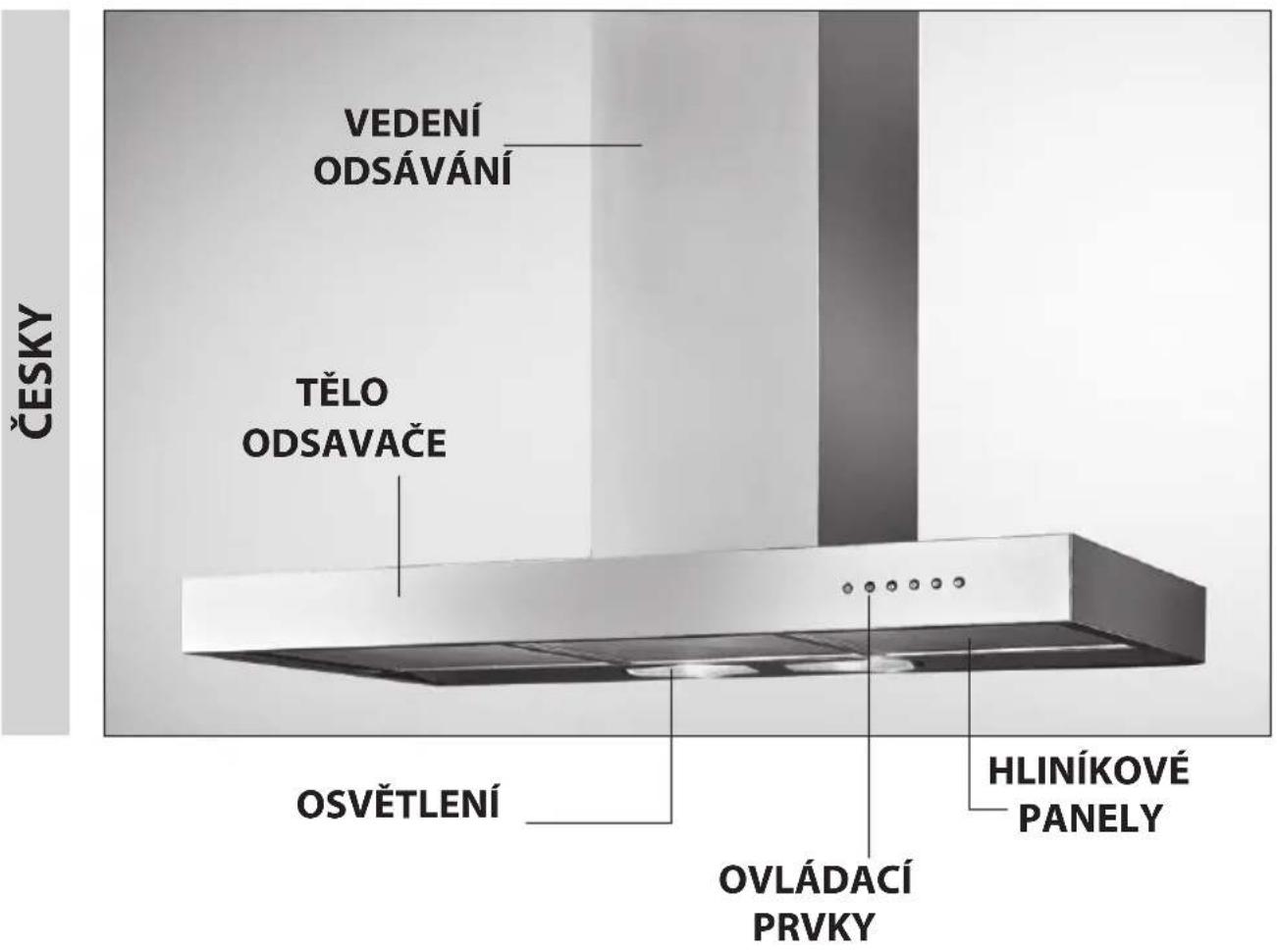

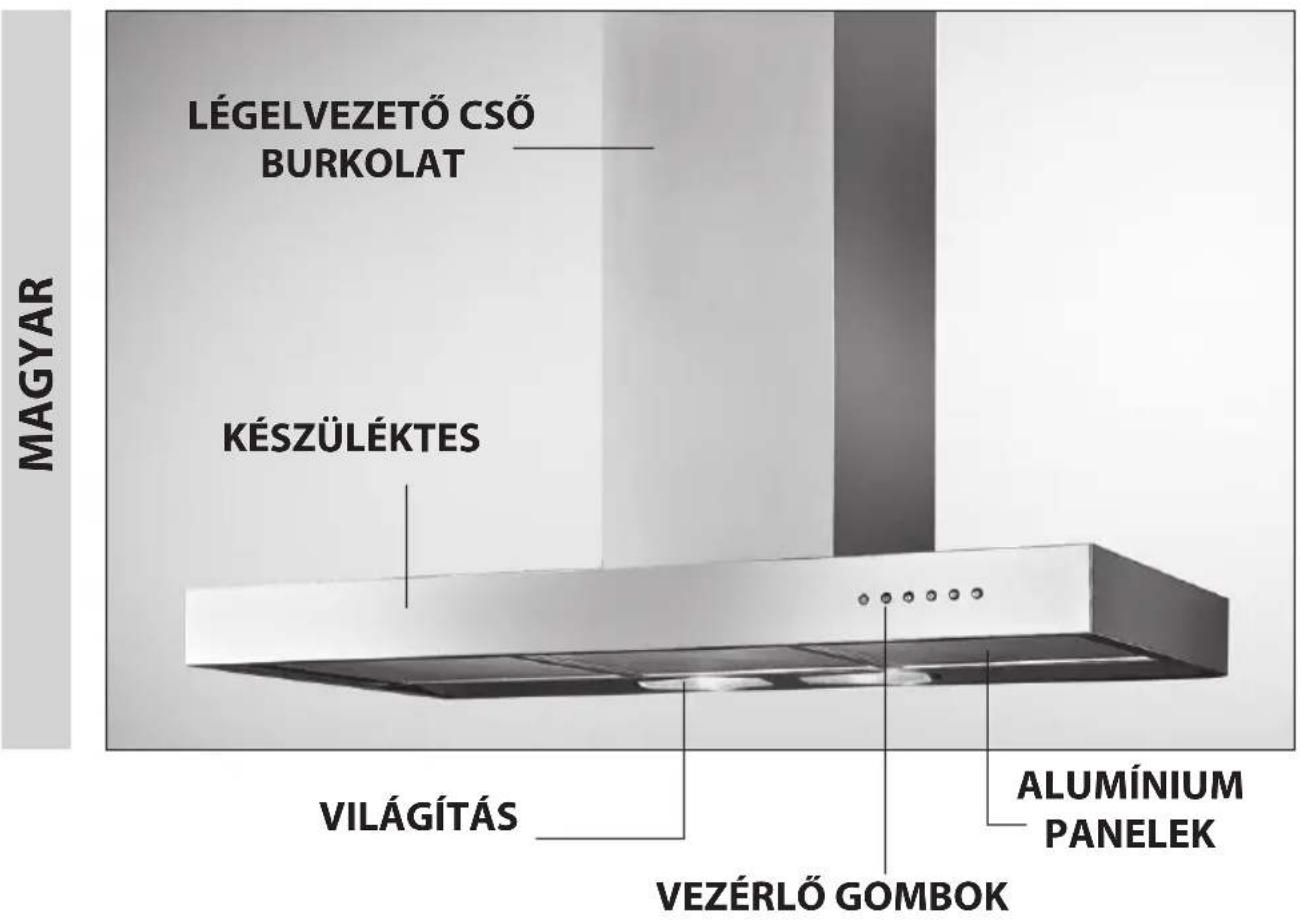

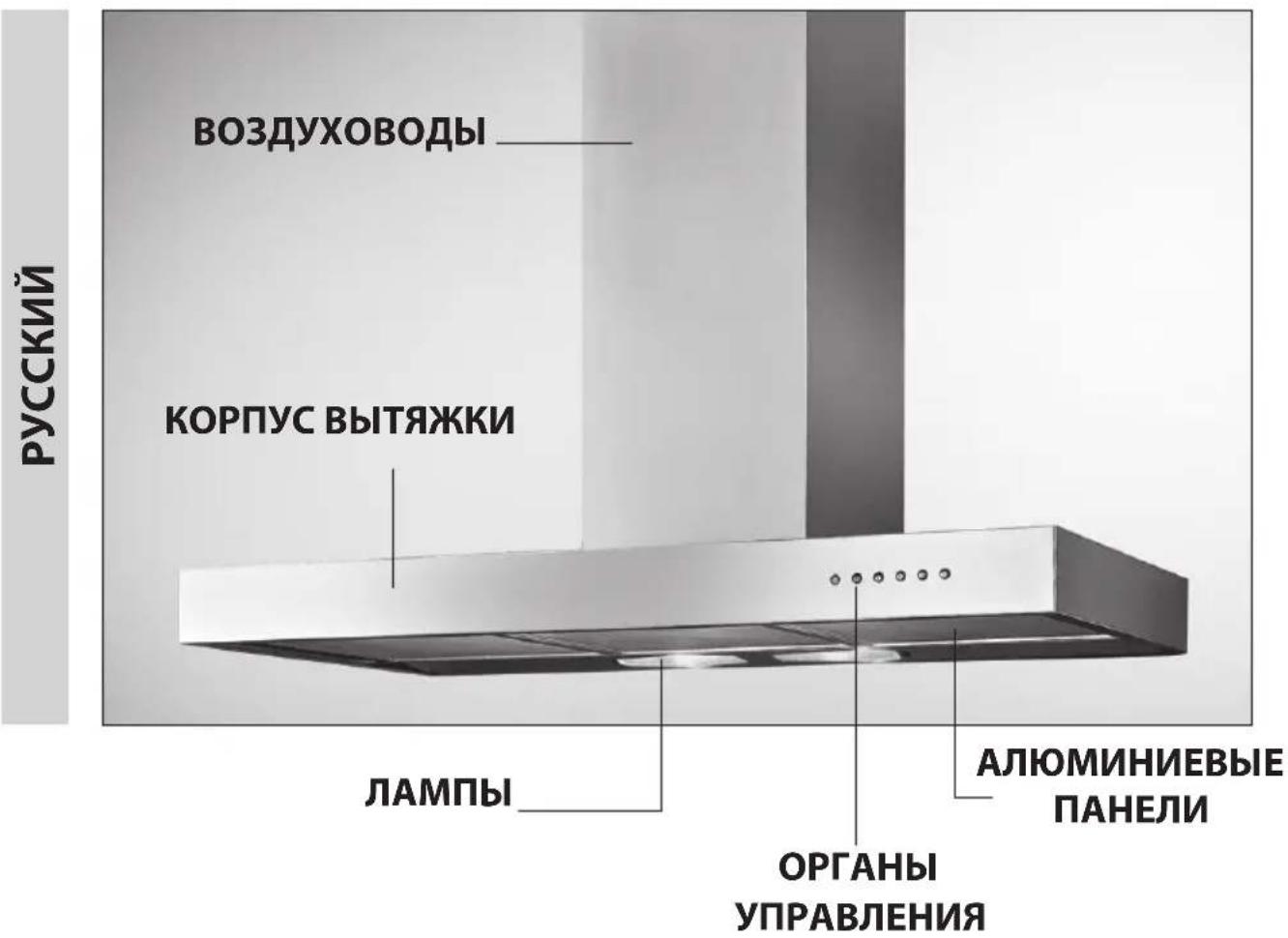

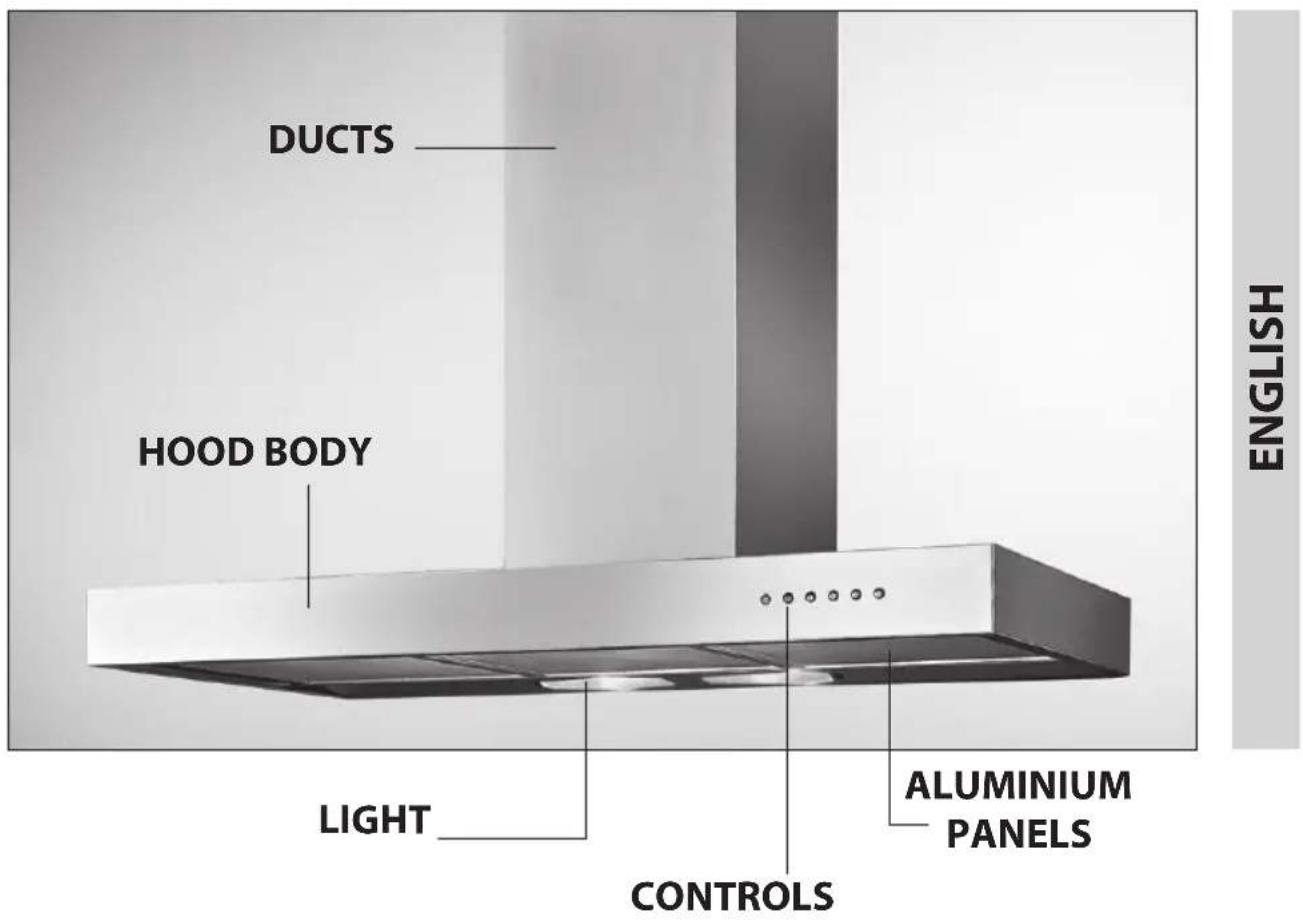

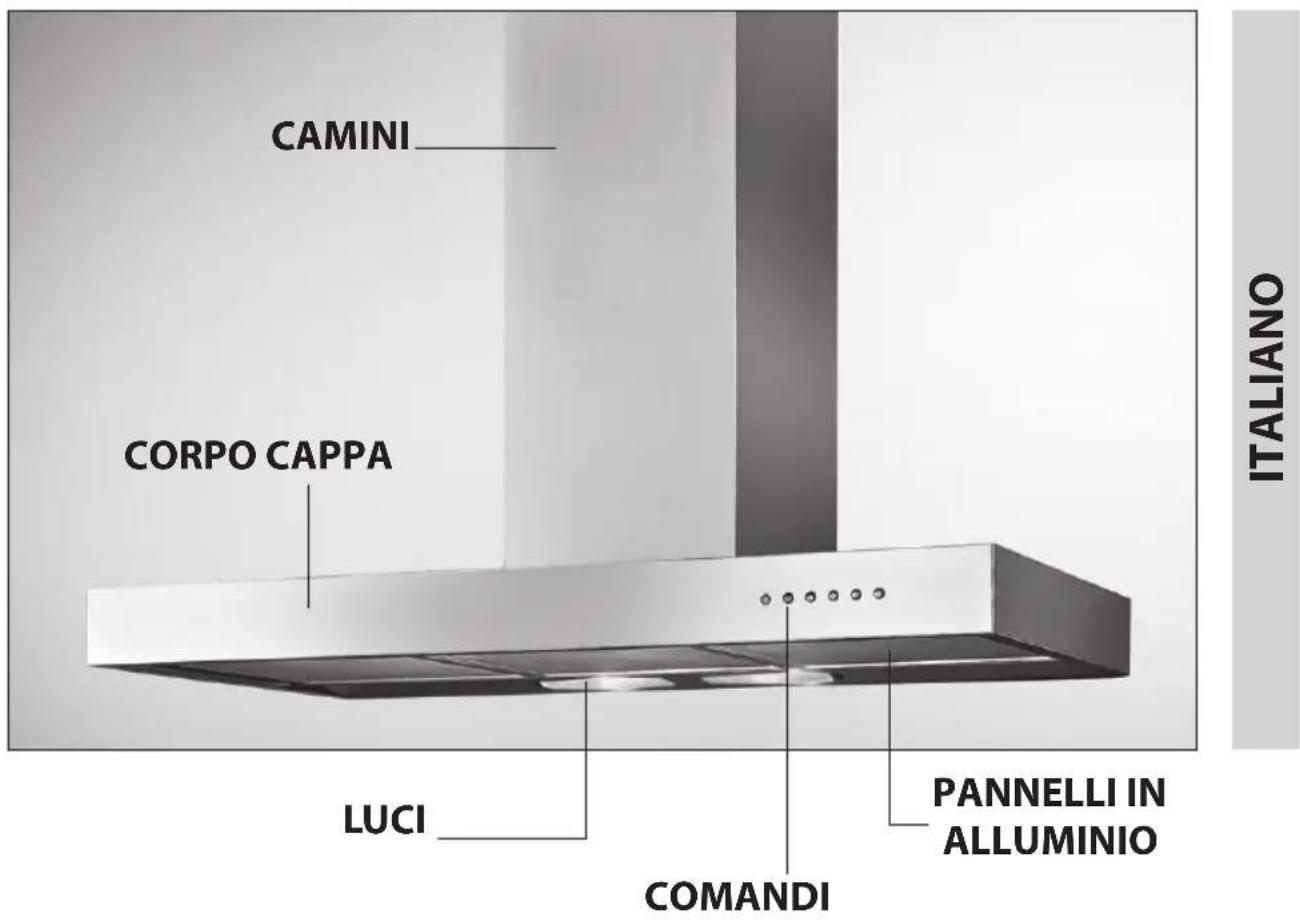

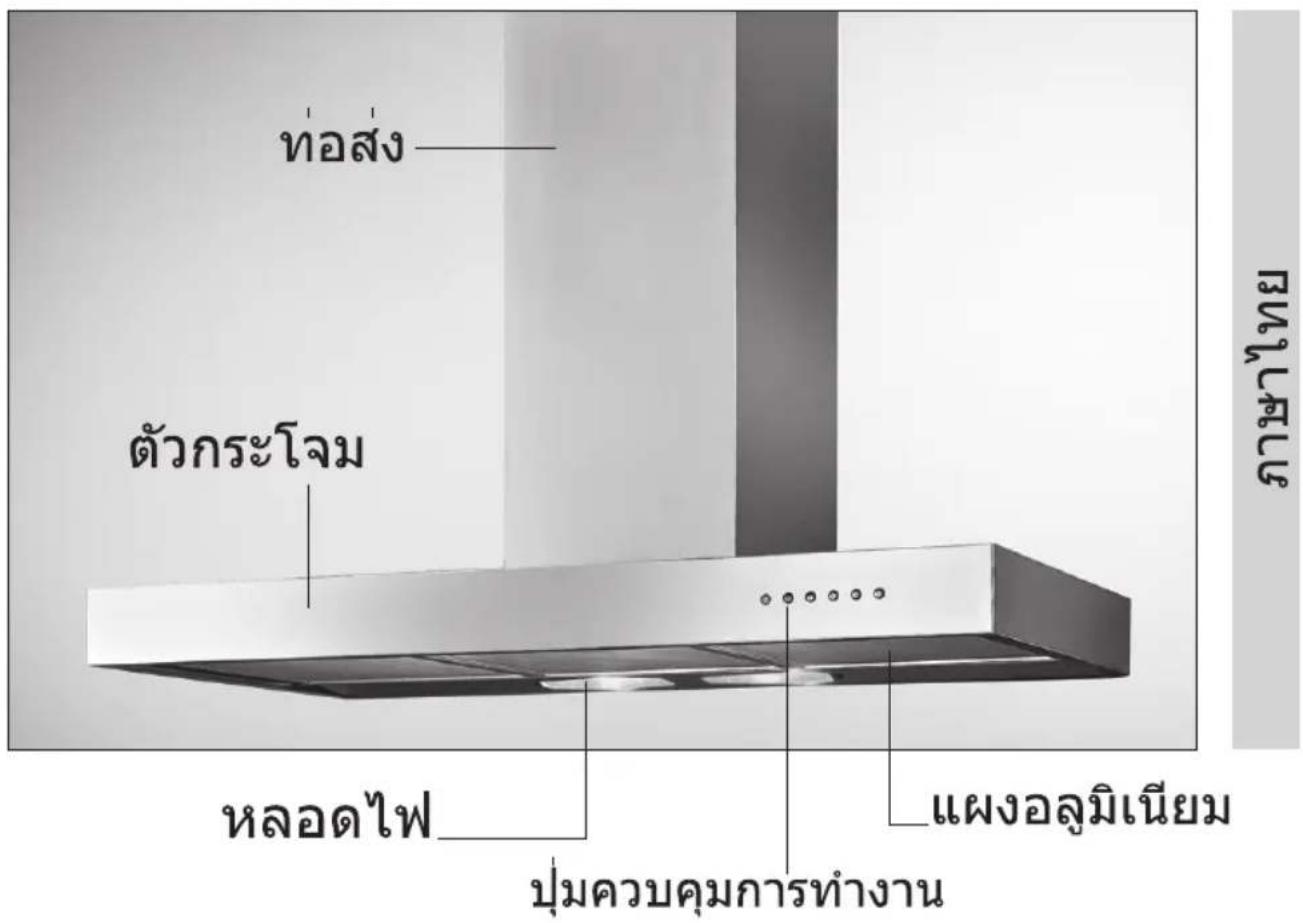

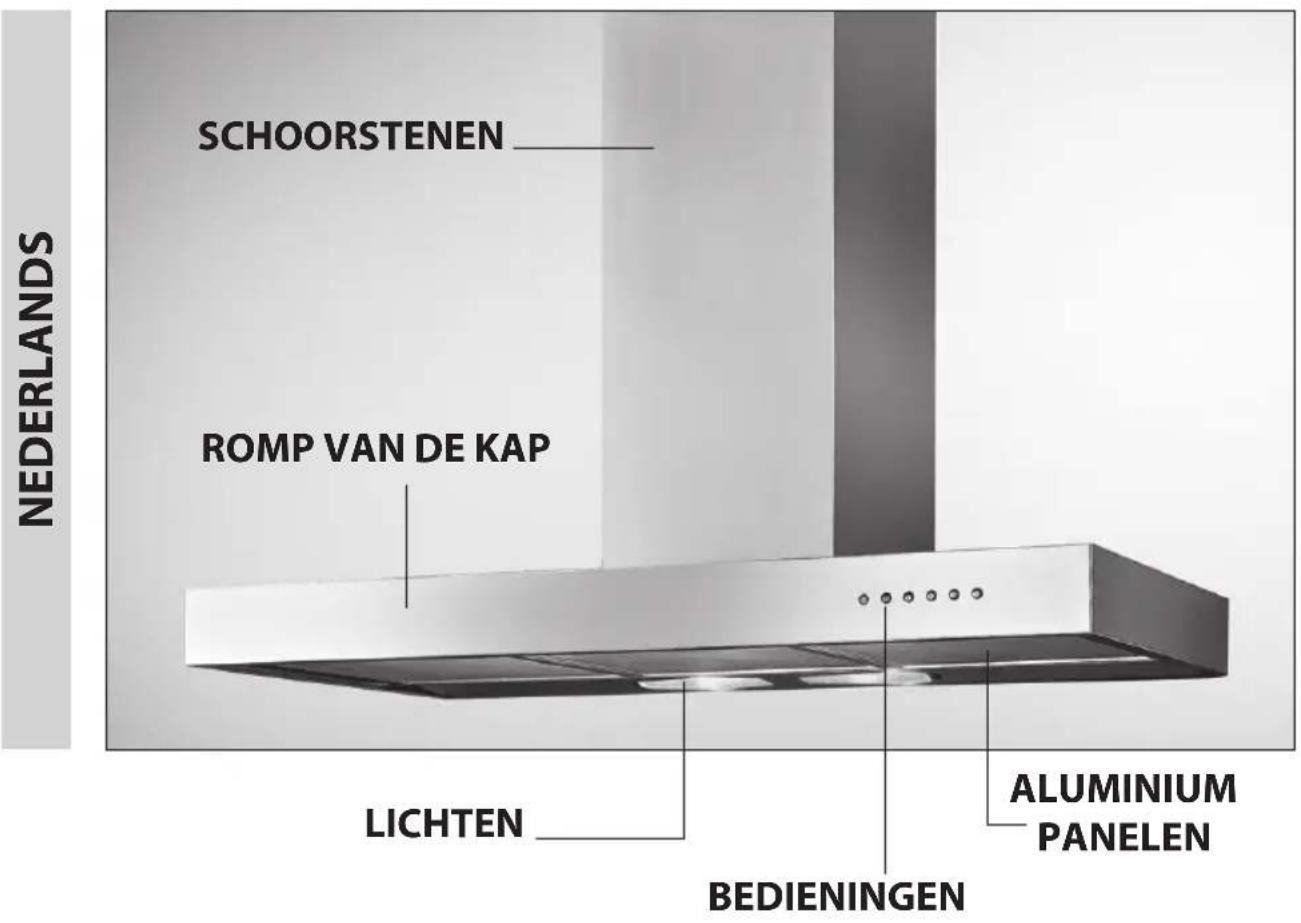

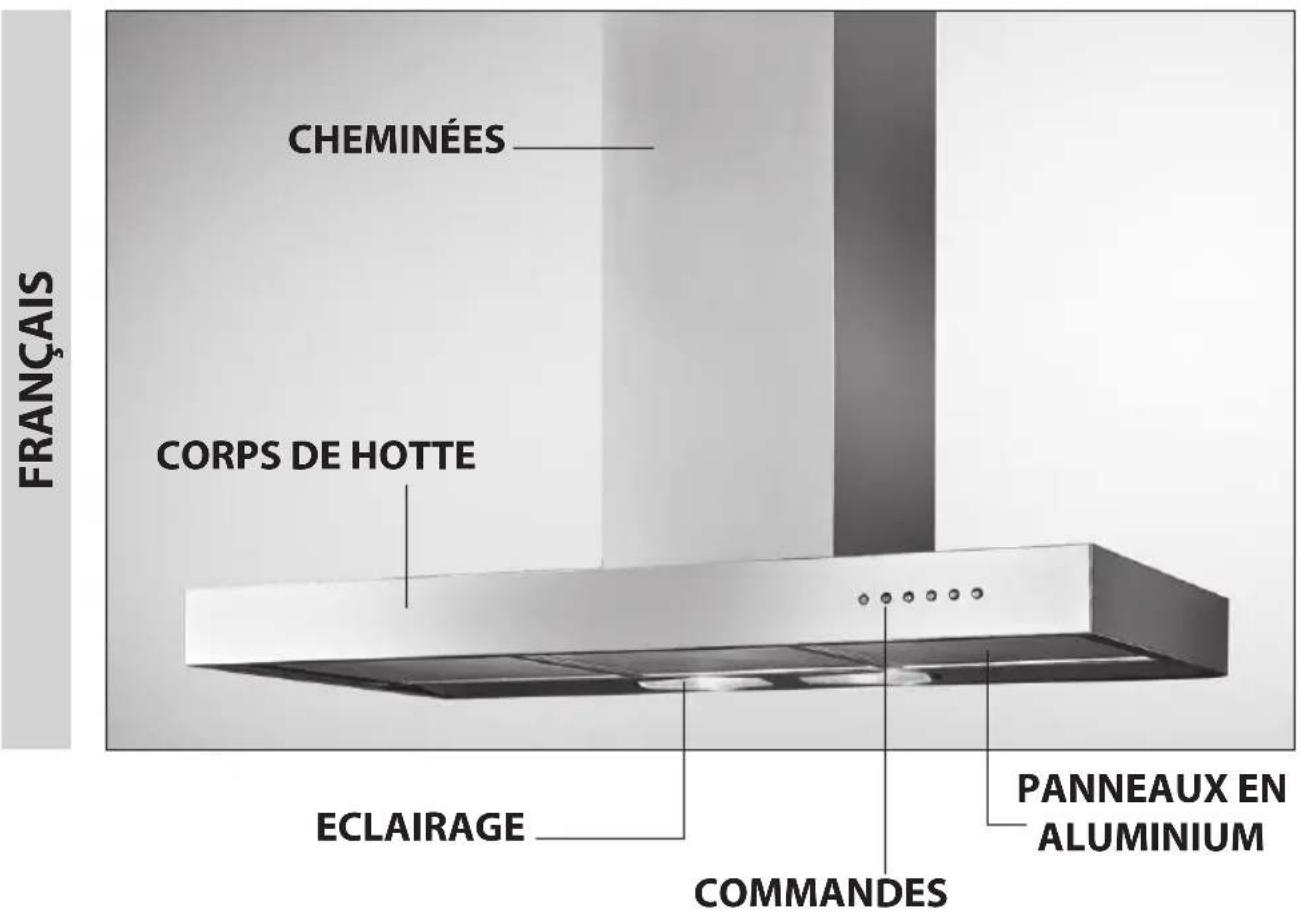

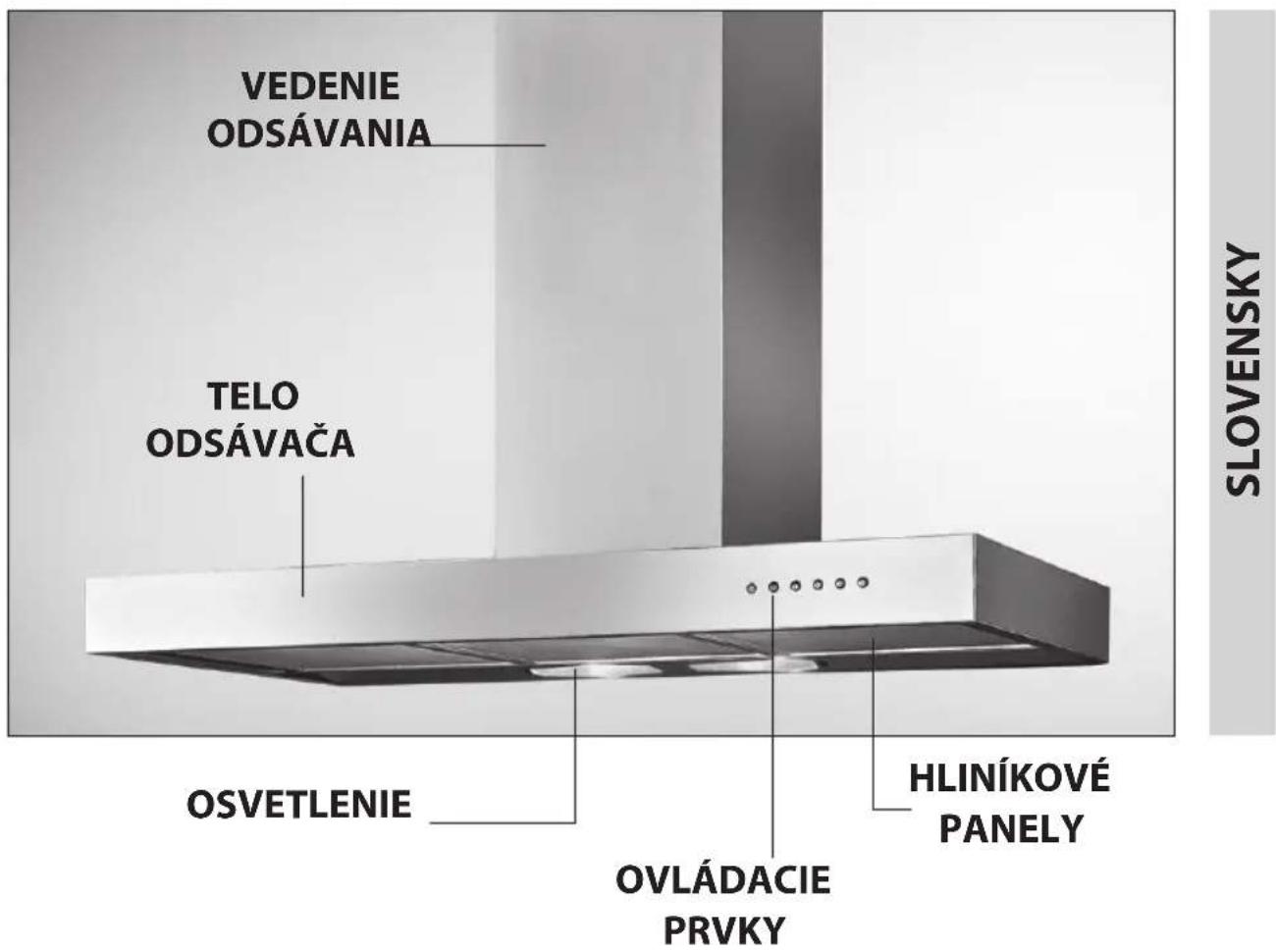

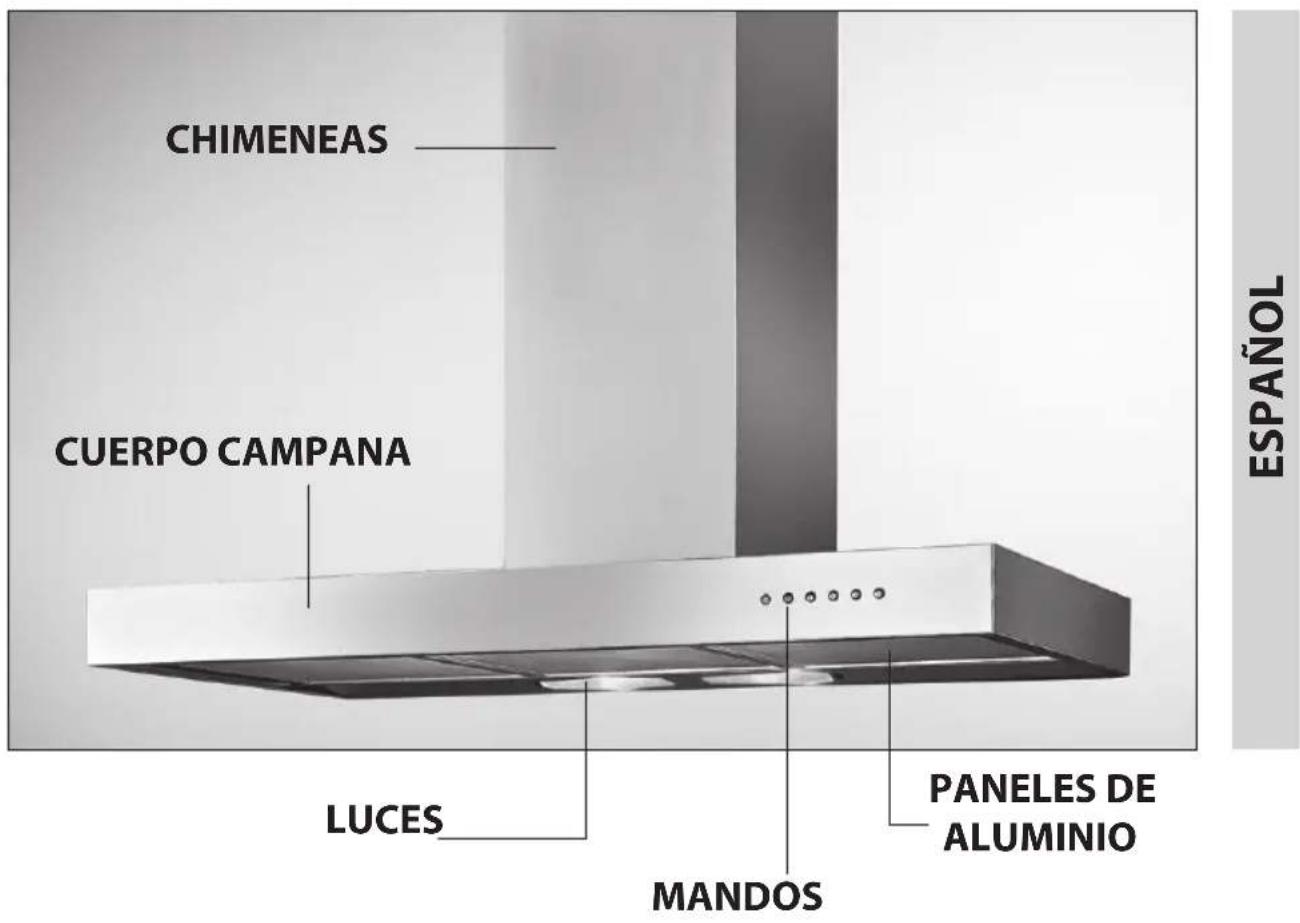

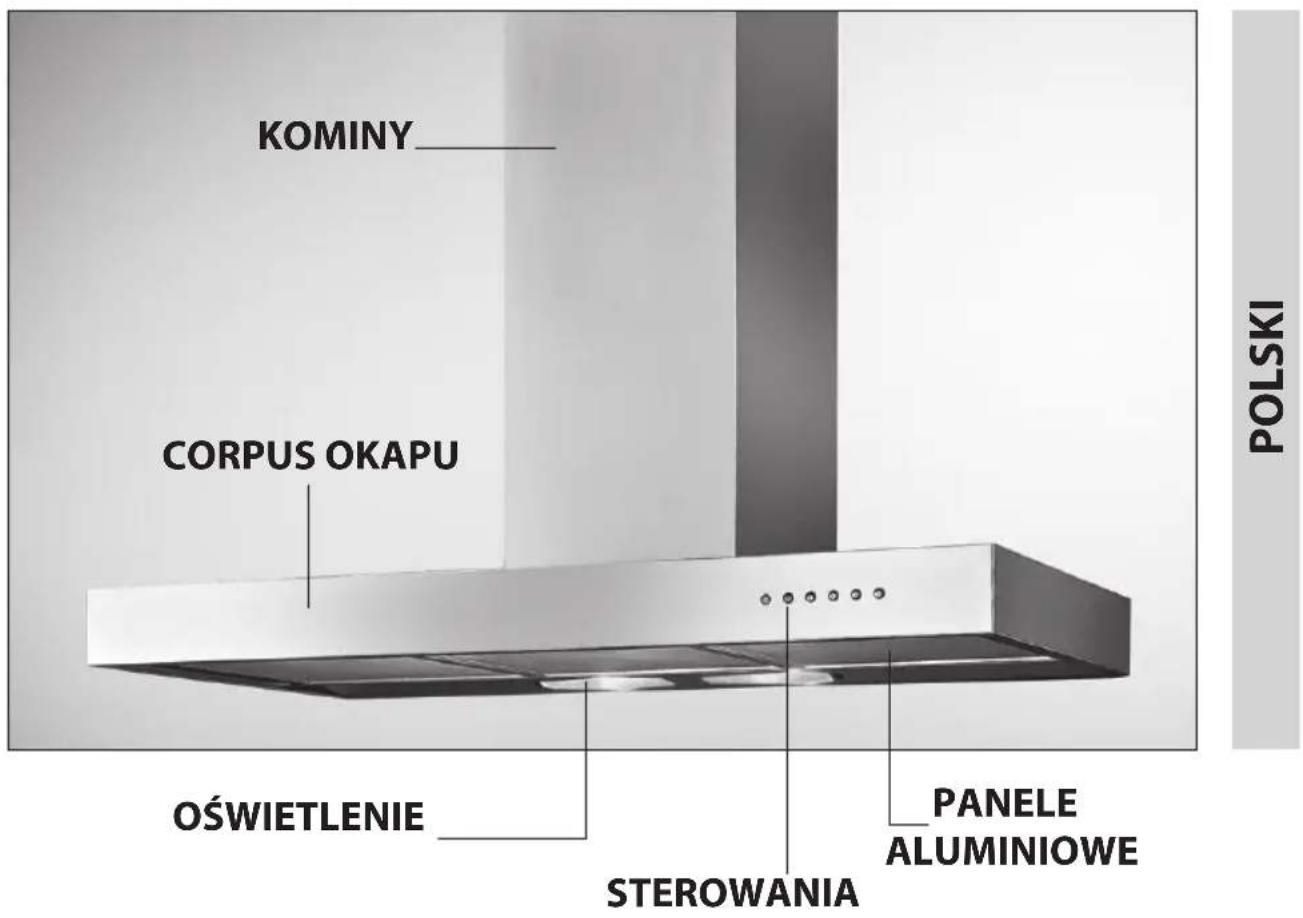

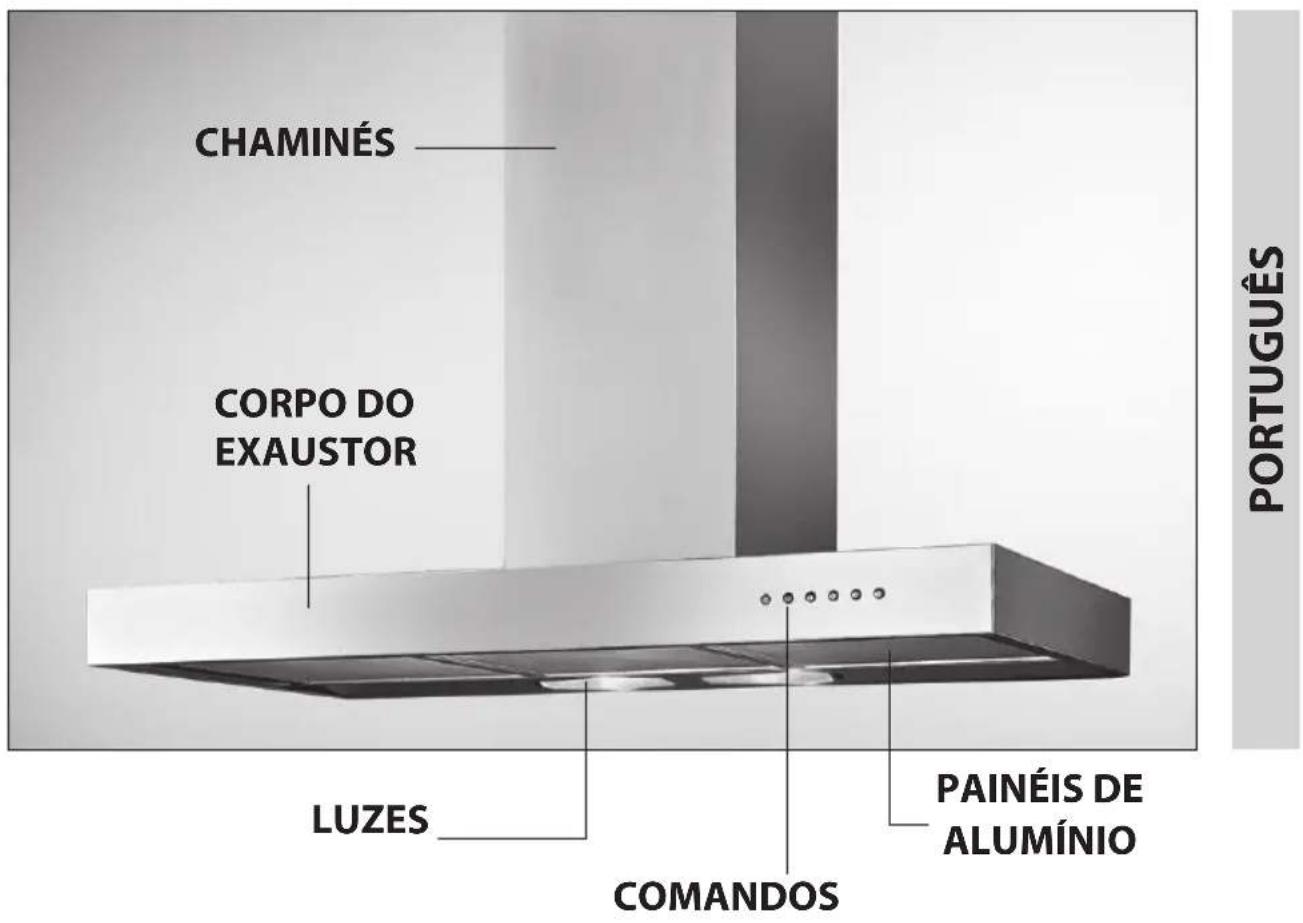

Technische Spezifikationen

KÜCHENABZUGSHAUBE

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX

Saugleistung (m3/h): 470

Spannungsvorsorgung: 220 - 240V 50Hz

Motorleistungsaufnahme: 1x230 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W

HC6190BX - HC9190BX

HDC6190BX-HDC9190BX

HDC6190BW - HDC9190BW

HDC6190BB-HDC9190BB

Saugleistung (m3/h): 900

Spannungsvorsorgung: 220-240V 50Hz

Motorleistungsaufnahme: 1x250 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2 × 20 ~W

Technische Spezifikationen

KÜCHENABZUGSHAUBE

HDC6247BX - HC6247BX

HDC9247BX - HC9247BX

HC6247BX - HC9247BX

HDC6247BX-HDC9247BX

Saugleistung (m3/h): 470

Spannungsvorsorgung: 220 - 240V 50Hz

Motorleistungsaufnahme: 1 × 230W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W

DEUTSCH

ALLGEMEINES

These Anleitungmente aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A).

SICHERHEITSHINWEISE

Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist darauf immer auf eine ausreichende Belüfung des Raumes zu achten. Bei der Ableitung der Luft nach aussen,müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.

• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.

B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
G) Das Gerät sollte nicht von kleinen Kindern oder Personen benutzt werden, welche Beaufsichtigung benöti-gen.
H) Kleine Kinder sollen den beaufsichtigt werden, um sicherezugehen, dass sie nicht mit dem Gerät spielten.
I) Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas-oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
L) Es besteht Brandgebung, wenn die Reinigung nicht

entspruchend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte davon, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol sagt aus, dass diese Produkt nicht wie normaler Hausmull behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteile zugeführrt werden muss. Entsorgen Sieitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmull, oder an den Handler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

Elektroanschluss

Die Kuchenhaube besteht zur Geräteklasse II, davon muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammen gesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fallarf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben laßt (Abb.5).

Solle das Gerät mit Abzugsvorrichtung montiert werden, bereits Sie eine Luftabzugsöffnung vor.

• Es empfehlt sich der Einsatz eines Abluftrohres, das einen Durchmesser von 150 mm aufweist. Die Verwendung eines Reduzierstücks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Befestigung an der wand

Unter Einhaltung der angegebenen Maße die LÖcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschranken ausrichten.

Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen.

Für die verschiedene Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dubel verwenden. Falls die Schrauben und Dubel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

- Befestigung der teleskopischen, schmückenden anschlusstücke

Ziehen Sie zum Abnehmer der Schutzfolie vom Kamin Handschuhe an und achten Sie darauf, dass er keine Kratzer erhalten. (Abb. 7).

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit außerem Motor zu installieren ist, das LuftastrittslochVBoreiten.

Die Breite des Haltebügels des oberen Anschlußstücks einstellen (Abb.3). Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb. 2 angegebene Entfernung von der Decke einhalten.

Mittels eines Anschlußrohrs den Flansch C mit dem Luftastrittsloch verbinden (Abb.4).

Das obere Anschlußstück in das untere Anschlußstück stecken. Das untere Anschlußstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.4) befestigen, das obere Anschlußstück bis zum Bagel ausziehen und anhand der Schrauben B (Abb.3) befestigen.

Zur Verwendung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Handler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

Filtrationsversion

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegen den Anweisungen Bezugephenmen. Werde das Kit nicht mitgeliefert, beim Handler als Zubehör bestellen. Die Aktivkohlenfilter sind am Aspirationsaggregat im Innerer der Abzugshaube anzubringen (Abb.6).

BENUTZUNG UND WARTUNG

Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hangt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung entsprechenden ausgesetzt und sollene, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.

• Um der Brandgefahr vorzubeugen, **ssen maximal alle 2

Monate die Fettfilter gewaschen werden. Das Goes auch mit der Spulmaschine.
- Nach einigen Waschgängen können Farbveränderungen auftreten. Heraus resultiert jedoch kein Anspruch auf kostenlzen Ersatz derselben.
Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.
Die Aktivkohlefilter dnen dazu, die Luft zu reinigen, die wieder in den Raum zurückgebung wird. Die Filter sind weder waschbar noch wiederverwertbar und mussen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hangt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger hauftigen Reinigung des Fettfilters ab.
- Reinigen Sie die Haubeinnen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.
- Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlangerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

Austausch der Halogenlampen (Abb. 8).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit

bloBen Händen an.

Bedienung: (Abb.9) der beleuchtung die
SimboLbezeichnungen sind folgend wiedergegeben:
A = Taste BELEUCHTUNG
B = Taste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D = Taste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT
G = MOTORKONTROLLEUCHTE

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNENT ANWEISUNGEN ZURUCKZUHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
