NÁVOD K OBSLUZE HC6347BG SAMSUNG

CZ ODSAVAČ PAR - Návod k použití

muaaunnau

AR JaoiWJI Caij - aolga

Fig.2

Fig.4

Fig.5

Fig.6

Fig.7

Fig.8

Fig.9

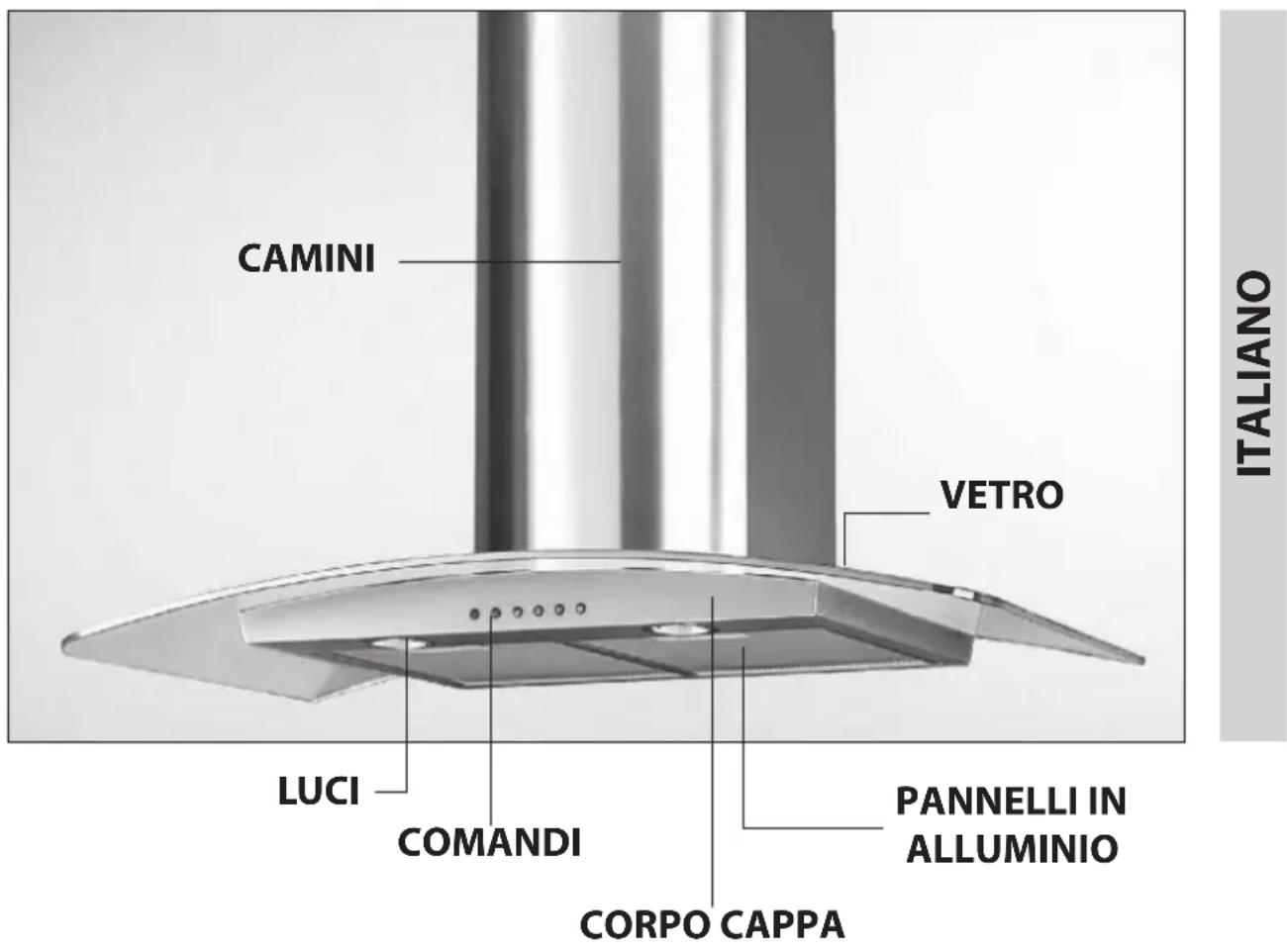

CAPPA PER CUCINA

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

HC6347BG - HC9347BG

HDC6347BG-HDC9347BG

Pozorne si preciţaje nasledujuce doležite informácie, týkajuce sa bezpečnosti pri montázi a udžby.

A) Ked'odsávač pracuje, nikdy nekontrolujte stav fi ltrov B) Ak ste dlhši Čas používali osvetlenie odsávača alebo ho používate, nikdy sa nedotýkajte Žiaroviek ani prilahlých Častí odsávača.
C) Flambovanie pod tymto odsávačom pár je zakázané
D) Predchadzajte vzniku otvoreného ohna a plamenov, pretoze tieto mozu poskodit fi Itre a moze dojst' k poziaru

E) Neustále kontrolujte vyprázanie, aby ste predisci Prepáleniu oleja, co moze mat'za následok riziko vzniku poziaru

mõze dojst'k riziku vzniku poziaru

Elektrické zapojenia

Toto zariadenie patri do triedy II, preto nie je potrebny ziadny uzemnovaci kabel.

MODRA N neutrál

Ak nie je k disposicii originalna koncovka, pouzite vchodnu koncovku dostatochne dimenzovanu na elektricku zataž uvedenu na datovom stitku zariadenia.

Pri použitá zástrčky musí byt zariadenie namontované tak, aby zástrčka bola lahko dostupné.

Správné fungovanie odsávača je podmienné pravidelnou.
údržbou a cistenim, a to hlavné aktínuho uhlikového fi ltra.

Tukové fi Itre zachytavaju ciastocky tuku Rozptylenévo vzduchu a preto sa zanášaju v závislosti od frekvencie použivania.

Aby ste predisci riziku vzniku poziaru, odporucame cistif flter

minimalne 1x za dva mesiace poda nasledujuceho postupu:

• Vyberte fi Itre z odsávača a vyčistite ich v roztoku vody a neutralné chistaceho prostriedku. Ak je to nutné, nechajte ich dokladne odmočit.

• Dókladne ich vypláchnite teplou vodou a nechajte dokonale vyschnut.

napěti: 220-240 V ~ 50 Hz

prümér odsávacího potrubí (mm): 150

Zarovsky: 2 × 20 W

HC6390BG - HC9390BG

HDC6390BG-HDC9390BG

vykon odsavani (m3/hod.): 900

napétí: 220-240 V ~ 50 Hz

prikon motoru: 1× 250W

prümér odsávacího potrubí (mm): 150

žárovky: 2 x 20 W

KOMINOVY ODSAVAC

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX

napěti: 220-240 V ~ 50 Hz

prikon motoru: 1× 230W

prümér odsávacího potrubí (mm): 150

Zárovky: 2 × 20 W

HC6190BX - HC9190BX

HDC6190BX-HDC9190BX

HDC6190BW-HDC9190BW

HDC6190BB-HDC9190BB

vykon odsavani (m3/hod.): 900

napěti: 220-240 V ~ 50 Hz

prikon motoru: 1× 250W

prümér odsávacího potrubí (mm): 150

Zárovky: 2 x 20 W

Technické udaje

KOMÍNOVÍ ODSAVAC

HDC6247BX - HC6247BX

napěti: 220-240 V ~ 50 Hz

prikon motoru: 1× 230W

prümér odsávacího potrubí (mm): 150

Zarovky: 2 × 20 W

VSEOBECNE

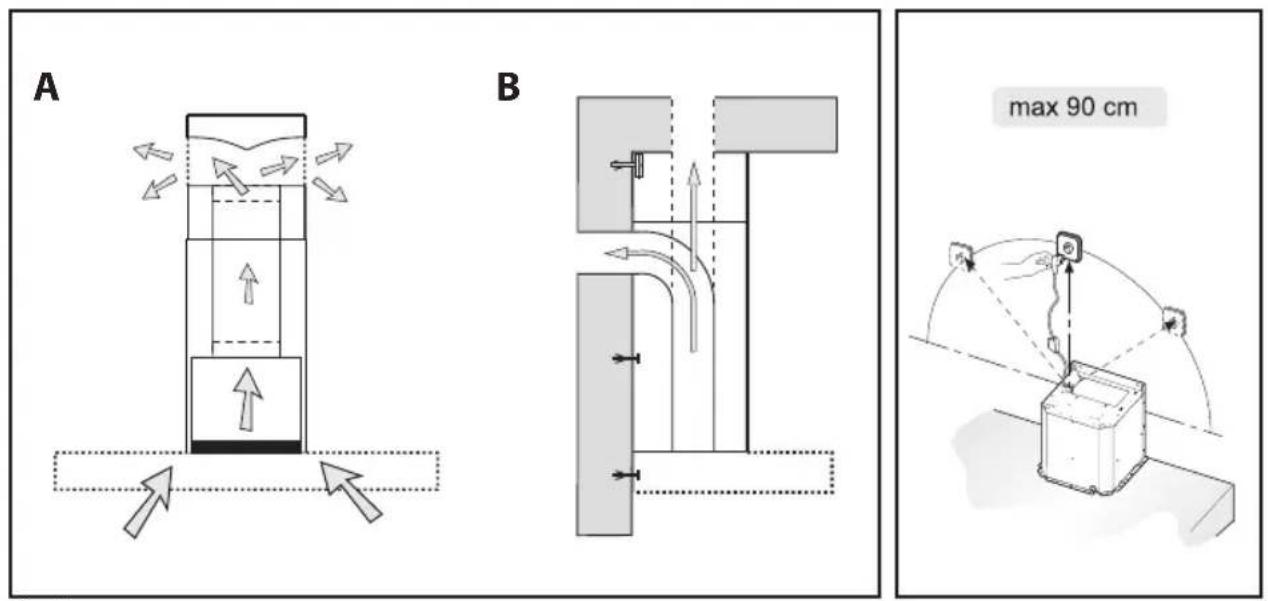

Pozorné si prečte tésedujíci duležite informace, týkajíce se bezpečnosti pri montáži a udřbě. Uschovejte si tento námov pro pripadné použiti v budoucnosti. Toto zaízení bylo navrženo pro použiti s potrubim pro odvod vzduchu (vzduch se odsáva ven - obr. 1B), ve filtracné verzi (vzduch cirkuluje vevnitr - obr. 1A).

BEZPECNOSTNI UPOZORNENI

Davejte velký pozor pri použivani odsavace a provozovani otevřeniho ohne nebo hořaku, jehož provoz závisi na dostatku okolniho vzduchu a je napajen jinym zdrojem, než zdrojem elektrické energia, protoze odsavač odsáva z okolniho prostředi vzduch, ktery otevřenič ohniště nebo hořák potřebuju pro horení. Podtlak vzduchu v okolním prostředi nesmi prekrocit hodnotu 4 Pa (4 x 10-5 bar). Pro bezpecné použivani odsavace zabezpěte dostatečnou ventilaci okolniho prostřídi. Na odsávani par do venkovniho prostřídi se mohou vztahovat mistné zákony nebo normy. Prosim, dodržujte je.

Prid pripojenim odsavače do elektrické sítě:

Zkontrolujte stitek s udaji (umisteny uvnit zaifeni) a prsvedcte se, ze uvedené hodnoty napeti a prikonu odpovidaji charakteristikam vasi elektricke site. Take se prsvedcte, zda tvar elektricke zasuvky odpovida vidlici sitoveho privodu zaifeni. Pokud mate jakekoli pochybnosti, poradte se s kvalifikovanym elektrikarem.

• Pokud je sǐtovy prívod poskozen, svěrte jeho vymenu autorizovanému servisu. Nepokousejte se o jeho vymenu sami, ale oslovte servnisni středisko vyrobce, pripadne Centrum technické pomoci.

VYSTRAHA!

Za určitych okolnosti mohou elektrická zařizení prěstavovat nebezpečné riziko.

A) Kdyz odsavac pracje, nikdy nekontrolujte stav filtru.
B) Pokud jste delsi dobu pouzivali osvetleni odsavace, nebo jej pravo pouzivate, nedotykejte se zarovek ani prilehlych casti odsavace.
C) Flambovani pod tímo odsavacem par je zakázano.
D) Predcházejte vzniku otevreného ohne a plamenú, protoze mohou poskodit filtry a muže dojit k požáru.

F) Pred jakoukoli udrzbou nebo Čistěním odpoje sítový privod od elektrické sítě.
G) Toto zařizení nesmí používat malé déti ani nesvéprávné osoby bez patrčného dozoru.
H) Male déti musi byt pod dohledem, aby si se zarizenim nehrály.
I) Pri používáni odsavača zařizení spalujicích plyn nebo podobné médium musí být zabezpečena dostatečné ventilace mistnosti.
L) Pokud cisténízařízeníneprobíhá v souladusinstrukcemi, muže dojít k riziku vzniku požáru.
M) Pri odpojovani sitoveho privodu uchopte privod za

vidici. Nikdy netahejte za samotny kabel.

N) Prosím nepoužívejte odsavač pri vzplanuti plamenu na pánvinebo jiném kuchynském nádobí. V opacné pripadě hroží riziko vzniku požáru.
O) Prosim nedotykejte se zařizení ani nepoužívejte ovladaci prvky,Pokud mate mokré ruce.V opacnom pripeh hrozi riziko urazu elektrickým prudom.
P) Na cişěni zařízení nepoužívejte chemické roztoky ani jiné chemické prostředky.

Toto zaření vyhovuje Evropské směrnici EC/2002/96, Waste Electrical and Electronic Equipment (WEEE). Správnýznehodnocením produktu na konci jehoživotnosti napomáháte predcházet mozměnu poskození zivotního prostředi nebo poskození zdraví.

Symbol vyznačený na zařizení nebo na průvodní dokumentaci znaměna, ze zařizení nesmí byt považováno za komunálné odpad, ale musi byt po skončeni svě zivotnosti dopraveno na sberné a recyklační mistro elektrického a elektronicého odpadu. Pri manipulaci s odpadem dodržujte mistrísměrnice, predpíy a normy. Více informác o zprcováné, opětovném použítá recyklici tohoto zařizení vám poskytné mistrí smospréva, sluzba zabezpecujici sber komunálné odpadu nebo prodejna, kde jste zařizení zakoupili.

POSTUP INSTALACE

Montáž a elektrické zapojeni musí vykonat specializovaný servisné technik.

Elektrické zapojeni

Toto zařizení patři do tridy II, proto není potřeba Žádný uzemnovaci kabel.

Pro pripojeni do elektrické sítě platí následujíci:

MODRA N neutrál

Pokud není k disposzici originí koncovka, použijte vchodnou koncovku dostatečné dimenzovanou na elektrickou zátež uvedenou na typovém štitku zařizení. Pri použiti zástrčky musí byt zařizení namontovánotak, aby zástrčka byla snadno dostupné.

V priapade primeho pripojeni do elektricke site musi byt mezi zaifenia elektrickou sít umistén vicepólovy vypinačs minimáni vzdalenosti 3 mm mezi kontakty v Rozpojeném stavu, ktery je dostatečné dimenzovan na zátež zaifenia je v souladusmistimi predpisy a normami.

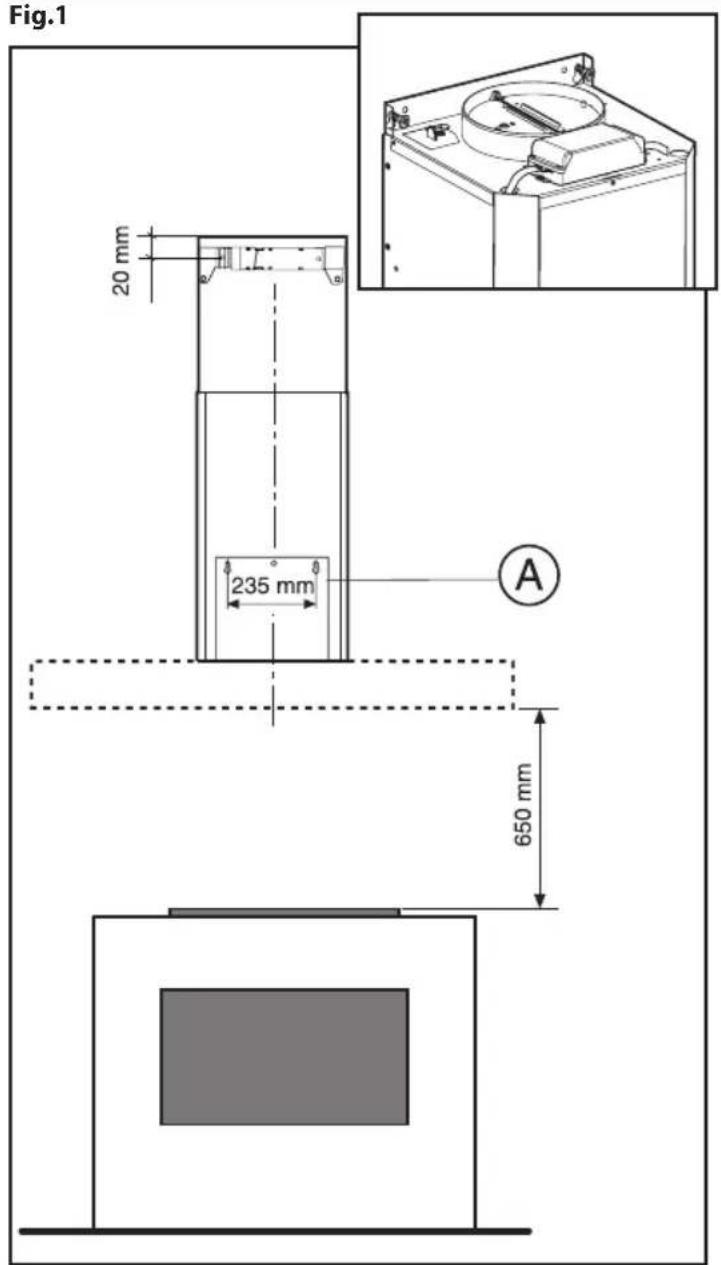

• Minimalni vzdalenost mezi varnymi plochami nadobía nejniží šćasti odsváče par musi byt 65 cm.

Pokud použijete spojovaci vedeni sestavajici ze dvou nebo vice casti, musi byt vrchni CAST nasazena z venkovni strany spodni casti. Vyvod odsavace par nepripojujte k potrubi, ktere se pouziva na cirkulaci horkého vzduchu nebo na odvod par z jinych zařizení s jinym zdrojem tepla, než je elektricky proud. Pred vykonanim dalsich montáznich kroků vyjměte ze zařizení tukový filtr (filtry) (obr. 5), což zjednoduši manipulaci se zařizením.

V pripadé montáze zařizeníve verzi odsávánísi pripravte otvor pro odvod vzduchu.

• Doporučujeme použit rouru pro odvod vzduchu s prùměrem 150 mm. Pokud použijete trabku s mensím prùměrem, učinnost zařizení muže byt nižsí a跟他 provoz hlučnéjsí.

- Upevnéni na stenu

Vyvrtejte diry A podle uvedenych Rozmeru a vzdalenosti (obr. 2). Upevnete zaizeni na stenu a vyrovnejte je do vodorovné polohy podle skriněk.

Po definitivnim nastaveni polohy dukladne utahnete srouby A (obr. 4). Pri ruznych typech montazi pouzijte srouby a upevnovaci kotvy podle typu steny (napr.zpevnébaetonová stena, sadrokarton, atd.).

Pokud jsou šrouby a kotvy dodávány k zařizení, zkontrolujte, zda jsou vchodné pro daný typ stěny, na kterou chcete zařizení upevnit.

Upevnéi dekorativniho teleskopického kominu

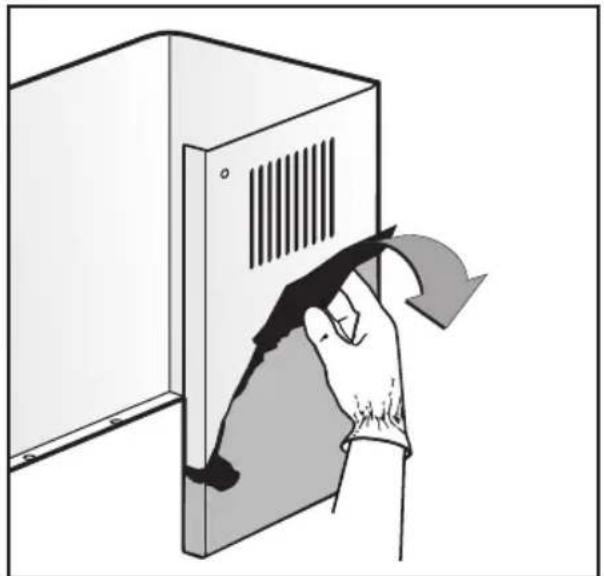

dávejte pozor, abyste neposkrábali vývod; pri odstránováni ochranné fólie použijte rukavice. (obr. 7)

Privod elektrické energia umistete do vinitiku dekorativniho komiu. Pokud vase zaizeni montujete v odsavaci verzi nebo ve verzi s externim motorem, prijavte otvor pro vyvod vzduchu.

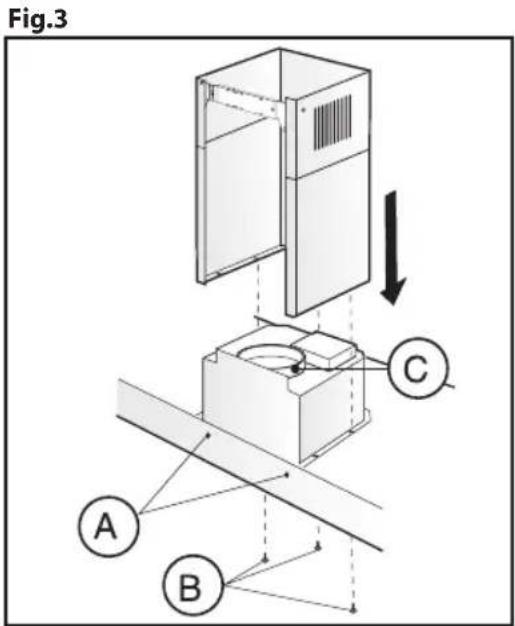

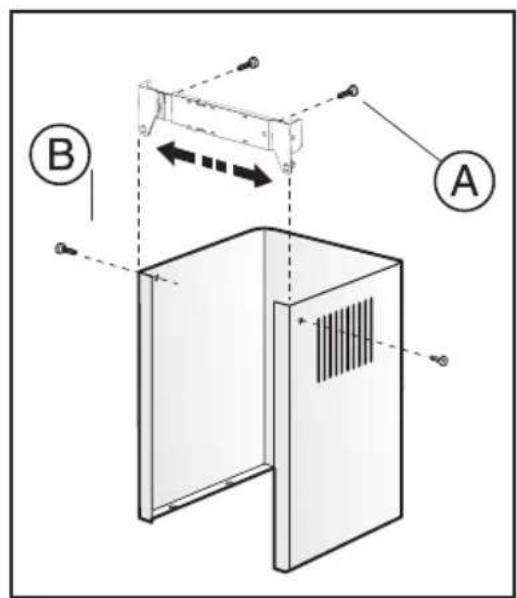

Nastavte sirku podpurného drzaku horni casti komiu (obr. 3). Potom ho upevnete pomoci sroubu A (obr. 3) tak, aby byl v rovine s vasim odsavacem a v prisluanse vdalenosti od horni casti podle obrazku 2. Za pomoci spojovaci roury zasunte pirubu C do otvoru pro odsavani vzduchu (obr. 4).

Horní Čast komínu zasunte do spodní Časti komínu. Upevněte spodní Čast komínu k odsaváči pomoci dodávanych sroubu B (obr. 4), popotáhněte horní Čast komína až po držák aupevněte šrouby B (obr. 3).

Pokud chcete zmenit fungovani odsavace z odsavaci na filtracni verzi, oslovte sveho prodejce ohledne filtru s aktivnim uhlim a postupujte podle montažniho nadvodu.

FILTRACNIVERZE

Namontujte odsavač a dve pripojovacie Časti komina podla postupu v Časti pre montáž odsavača v odsavacej verzii. Filtracnéčast zostavte podla postupu v priloženom námode vo fi ltračnej suprave.

• Doporucjeme vam nastavit a aktivovat toto zafrzeni jeste prêd zahájenim vařeni. Doporučujeme nechavat toto zafrzeni zapnute jeste 15 minut po dokonceni vařeni, aby se kompletné eliminovaly pachy a vypary vznílek béhem pripravy jidla. Správné fungovány odsavace je podminěno pravidelnou udržbou a cistěnín, a to hlavně aktivniho uhlikového filtru.

Tukové filtry zachytavaji castecky tuku Rozptylené ve vzduchu, a proto se zanaseji v závislosti na frekvenci použivani. Abyste predešli riziku vzniku požáru, doporučujeme Čistit filtr minimálne 1x za dva měsice podle následujíciho postupu:
- Vyjměte filtry z odsavače a vycistěte je v roztoku vody aneutralnico cisticího prostředku. Pokud je to nutné, nechejte je dūkladné odmočit.
- Dukladne je vyplachnete teplou vodou a nechejte dokonale vyschnout.

• Filtry je moźne myt i v mycce nadobí. Hliníkové panely však mohou po několika umytích zmenit barvu. Není to dūvod pro výmenu panelu.
• Aktivni uhlikové filtry Čiž vzduch a vypoustěji jej zpét do okolniho prostřédí. Filtry není možné myt, ani opětovné používat je potrebaj vyměnit kaźdé 4 měsice. Opotřebováni aktivnich uhlikovych filtru závisi na frekventa používání zařizení, na typu vařeni a pravidné udřeba a Čištěni tukovych filtrú.
• Pravidelné Čistěte ventilátor a ostatné povrchy odsavacehadříkem navlčeným v Čistém lihu nebo v jemné roztokuneutralniho neabrazivního Čistícho prostředku.
• Osvětlení je určeno pro použítí během vařeni a neslouží k dlouhodobému osvětlení okolniho prostřédí. Delší používání osvětlení vyrazné snižuježivotnost zárovek.

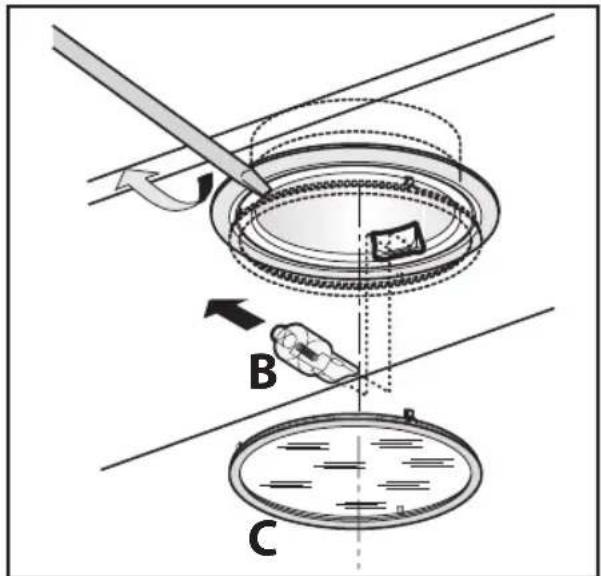

Vymena halogenovych zarovek (obr. 8).

Pokud chcete vymenit halogenové Žárovky B, odstrańte skleneny panel C pomoci efektu páky v priślustrych otvorech. Vyměnte Žárovky za nové Žárovky stejného typu.

Vystraha:nedotykejte se zarovky holyma rukama.

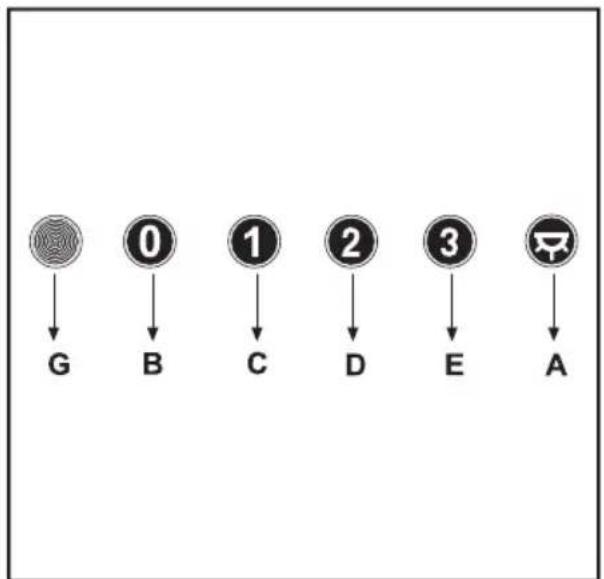

- OVLADANI: (obr. 9) Symboly jsou vysvětleny níze:

A=OSVETLENI

B=VYPNUTÉ

C=RYCHLOSTI

D = RYCHLOST II

E = RYCHLOST III
