BEDIENUNGSANLEITUNG FSG 85 B1 FLORABEST

109774_flo_Kettenschärfgerät_cover_FR.indd 2 23.02.15 17:13FR Traduction des instructions d‘origine Page 4 DE / AT / CH Originalbetriebsanleitung Seite 19 GB Translation of the original instructions Page 34 Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. 109774_flo_Kettenschärfgerät_cover_FR.indd 3 23.02.15 17:131 3

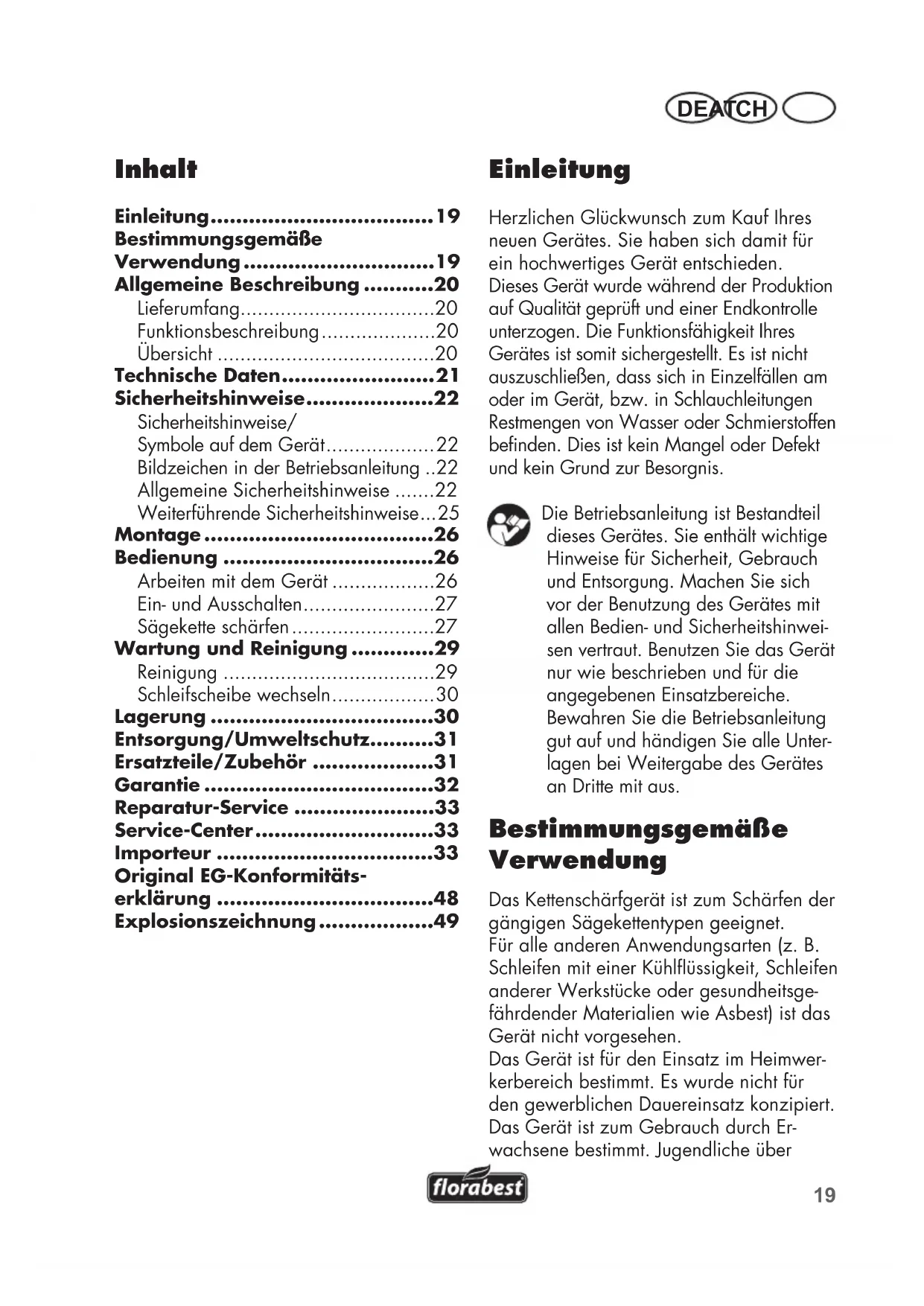

• CH19 DE AT CH Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen benden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinwei- sen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unter- lagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Kettenschärfgerät ist zum Schärfen der gängigen Sägekettentypen geeignet. Für alle anderen Anwendungsarten (z.B. Schleifen mit einer Kühlüssigkeit, Schleifen anderer Werkstücke oder gesundheitsge- fährdender Materialien wie Asbest) ist das Gerät nicht vorgesehen. Das Gerät ist für den Einsatz im Heimwer- kerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Er- wachsene bestimmt. Jugendliche über Inhalt Einleitung p. 19
• Bestimmungsgemäße Verwendung p. 19
• Allgemeine Beschreibung p. 20
• Lieferumfang p. 20
• Funktionsbeschreibung p. 20
• Übersicht p. 20
• Technische Daten p. 21
• Sicherheitshinweise p. 22
• Sicherheitshinweise/ Symbole auf dem Gerät p. 22
• Bildzeichen in der Betriebsanleitung p. 22
• Allgemeine Sicherheitshinweise p. 22
• Weiterführende Sicherheitshinweise p. 25
• Montage p. 26
• Bedienung p. 26
• Arbeiten mit dem Gerät p. 26
• Ein- und Ausschalten p. 27
• Sägekette schärfen p. 27
• Wartung und Reinigung p. 29
• Reinigung p. 29
• Schleifscheibe wechseln p. 30
• Lagerung p. 30
• Entsorgung/Umweltschutz p. 31
• Ersatzteile/Zubehör p. 31
• Garantie p. 32
• Reparatur-Service p. 33
• Service-Center p. 33
• Importeur p. 33
• Original EG-Konformitäts- erklärung p. 48
• Explosionszeichnung DE AT CH 16Jahre dürfen das Gerät nur unter Auf- sicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidri- gen Gebrauch oder falsche Bedienung verursacht wurden. Allgemeine Beschreibung Die Abbildungen nden Sie auf der vorderen und hinteren Aus- klappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. - Kettenschärfgerät mit montierter Schleif- scheibe - Handgriff - Kettenspanneinheit mit Feststellschrau- p. 4920

- Stellschraube + Unterlegscheibe - Zwei Schrauben mit Muttern und Unter- legscheiben zur Tischbefestigung - Originalbetriebsanleitung Funktionsbeschreibung Das Gerät wird vor der Erstinbetriebnahme fest auf einer Arbeitsäche montiert. Es besitzt als Antrieb einen Elektromotor mit Thermoschutz und Wiederanlaufschutz für zusätzliche Sicherheit. Der Schärfwinkel ist bequem von -35° bis +35° einstellbar. Die Kettenführungsschie- ne besitzt einen variabel verstellbaren Anschlag. Das Schärfen erfolgt durch Schwenken des Schleifkopfes. Zum Schutz des Anwenders ist das Gerät mit einer Sichtschutzscheibe versehen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht 1 Ein-/Ausschalter 1a Einschalter 1b Ausschalter 2 Schleifkopf 3 Schleifscheiben-Abdeckung 4 Handgriff 5 Befestigungsschrauben für Schleif- scheiben-Abdeckung 6 Stellschraube und Stellmutter für den Tiefenanschlag 7 Kettenführungsschiene 8 Schleifsockel 9 Anschlagkerben 10 Feststellschraube für die Ketten- spanneinheit 11 Skala für Schärfwinkel (+35° bis -35°) 12 Kettenspanneinheit mit Drehteller 13 Spannhebel zur Kettenxierung 14 Stellschraube und Stellmutter für den Kettenvorschub 15 Anschlag 16 Kabelhalter (nicht abgebildet) 17 Netzkabel 18 Schleifscheibe mit Schleifscheiben- Mutter (nicht abgebildet) 19 LED-Lampe (nicht abgebildet) 20 Sichtschutzscheibe 21 Lüftungsöffnungen (nicht abgebil- det) 22 Arbeitsäche 23 2 Schrauben (zur Tischbefestigung) 24a 2 Unterlegscheiben (zur Tischbe- festigung) 24b 2 Muttern (zur Tischbefestigung) 25 Unterlegscheibe (für Stellschraube) 26 Befestigungsmutter (für Stellschrau- be) 27 Schneidezahn (Sägekette) 28 Tiefenbegrenzernase (Sägekette)21 DE AT CH Technische Daten Kettenschärfgerät ........... FSG 85 B1 Nenneingangsspannung ...230 V~, 50 Hz Leistungsaufnahme ................ max. 85 W (S2: 15 min)** Bemessungsruhedauer .............. ca. 5 min Schutzklasse ....................................

Scheibengeschwindigkeit ..max. 27,8 m/s* Einstellwinkel .................. 35° links/rechts Für Sägeketten mit Gliedermaß ...... 6,35 / 8,255 / 9,52 mm (1/4“ / 0,325“ / 3/8“) Abmessungen Schleifscheibe Außendurchmesser .............. Ø 104 mm Lochdurchmesser ...................Ø 22 mm Stärke ..................................... 3,2 mm Gewicht (incl. Zubehör) ...........ca. 2,6 kg Schalldruckpegel

= 3 dB Schallleistungspegel (L

• Die Schleifscheibe muss einer Umlaufge- schwindigkeit von mind. 27,8 m/s standhal- ten. Ist die max. Umlaufgeschwindigkeit der Scheibe im Gegensatz zum Gerät zu klein, kann diese zerbrechen! ** Kurzzeitbetrieb: Gerät nicht länger als 15Mi- nuten ununterbrochen betreiben; danach eine Ruhedauer von 5 Minuten einlegen. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge- währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungs- emissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Anga- bewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Anwenders festzulegen, die auf einer Abschätzung der Ausset- zung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Be- triebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar ein- geschaltet ist, aber ohne Belastung läuft).22 DE AT CH Sicherheitshinweise ACHTUNG! Beim Gebrauch von Elektrowerk- zeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Sicherheitshinweise/ Symbole auf dem Gerät Achtung! Verletzungsgefahr durch sich dre- hendes Werkzeug! Halten Sie Hän- de fern. Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Re- paraturarbeiten den Netzstecker aus der Steckdose. Gerät nicht dem Regen aussetzen. Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung! Beachten Sie auch die Sicherheits- hinweise Ihrer Kettensäge und Ersatz-Sägekette. Verletzungsgefahr! Tragen Sie Augen- und Gehör- schutz! Tragen Sie einen Atemschutz. Gefahr durch Schnittverletzungen! Tragen Sie schnittsichere Handschu- he. Keine defekte Schleifscheibe einset- zen. Schutzklasse II Elektrische Geräte gehören nicht in den Hausmüll. Abmessungen Schleifscheibe Bildzeichen in der Betriebs- anleitung Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Gebotszeichen (anstelle des Aus- rufungszeichens ist das Gebot erläutert) mit Angaben zur Verhü- tung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Allgemeine Sicherheitshinweise

• Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Sicheres Arbeiten:

• Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Ar- beitsbereich kann Unfälle zur Folge haben.23 DE AT CH

• Berücksichtigen Sie Umgebungs- einüsse. - Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elek- trowerkzeuge nicht in feuchter oder nasser Umgebung. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. - Sorgen Sie für gute Beleuchtung des Arbeitsplatzes. - Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr be- steht. Elektrowerkzeuge erzeugen Fun- ken, die den Staub oder die Dämpfe entzünden können.

• Schützen Sie sich vor elektri- schem Schlag. Vermeiden Sie Kör- perberührung mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

• Halten Sie andere Personen fern. Lassen Sie andere Personen, insbeson- dere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

• Bewahren Sie unbenutzte Elek- trowerkzeuge sicher auf. Unbenutzte Elektrowerkzeuge sind an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abzulegen. Es besteht Verletzungsgefahr.

• Überlasten Sie Ihr Elektrowerk- zeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbe- reich.

• Benutzen Sie das richtige Elek- trowerkzeug. - Verwenden Sie keine leistungsschwa- chen Maschinen für schwere Arbeiten. - Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situa- tionen führen.

• Tragen Sie geeignete Kleidung. - Tragen Sie keine weite Kleidung oder Schmuck, sie können von bewegli- chen Teilen erfasst werden. - Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert. - Tragen Sie bei langen Haaren ein Haarnetz.

• Benutzen Sie Schutzausrüstung. - Tragen Sie eine Schutzbrille. Bei Nichtbeachtung können Augenverlet- zungen durch Funken oder Schleifpar- tikel entstehen. - Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

• Schließen Sie die Staubabsaug- Einrichtung an. Falls Anschlüsse zur Staubabsaugung und Auffangeinrich- tung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht be- stimmt ist. Benutzen Sie das Kabel nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kan- ten. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Sichern Sie das Werkstück. Benut- zen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzu- halten. Es ist damit sicherer gehalten als24 DE AT CH mit Ihrer Hand.

• Vermeiden Sie abnormale Kör- perhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren.

• PegenSieIhreWerkzeugemit Sorgfalt. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektro- werkzeugen. - Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und si- cherer arbeiten zu können. - Befolgen Sie die Hinweise zur Schmie- rung und zum Werkzeugwechsel. - Kontrollieren Sie regelmäßig das Netzkabel des Elektrowerkzeugs und lassen Sie dieses bei Beschädigung von einem anerkannten Fachmann erneuern. - Kontrollieren Sie Verlängerungslei- tungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. - Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

• Ziehen Sie den Netzstecker aus der Steckdose bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektro- werkzeuges.

• Lassen Sie keine Werkzeug- schlüssel stecken. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

• Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Ste- ckers in die Steckdose ausgeschaltet ist. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.

• Benutzen Sie Verlängerungska- bel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn- zeichnete Verlängerungskabel.

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und ge- hen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerk- zeug, wenn Sie müde sind oder unterEinussvonDrogen,Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

• Überprüfen Sie das Elektrowerk- zeug auf eventuelle Beschädi- gungen. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeu- ges erhalten bleibt. - Vor weiterem Gebrauch des Elek- trowerkzeugs müssen Schutzvorrich- tungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion unter- sucht werden. - Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschä- digt sind. Sämtliche Teile müssen rich- tig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Be- trieb sicherzustellen. - Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebs- anleitung angegeben ist. - Benutzen Sie keine Elektrowerkzeuge,25 DE AT CH dem Gebrauch einer Sichtprüfung. Verwenden Sie keine Schleifscheiben mit Abplatzungen, Rissen oder anderen Beschädigungen. Wechseln Sie eine abgenutzte Schleifscheibe aus.

• Betreiben Sie das Gerät niemals ohne Sichtschutzscheibe.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein.

• Benutzen Sie das Gerät nicht in explo- sionsfähiger Atmosphäre oder dort, wo Funken Feuer, Explosion, usw. ver- ursachen könnten. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

• Halten Sie Ihre Hände von der Schleif- scheibe und den Kettenzähnen fern, wenn das Gerät in Betrieb ist. Bewegen Sie die Sägekette nicht mit der Hand. Es besteht Verletzungsgefahr.

• Halten Sie nie die Finger zwischen Schleifscheibe und Drehteller oder zwi- schen Schleifscheibe und Schutzschei- be. Es besteht Gefahr durch Quetschen.

• Die Sägekette wird beim Schleifen heiß. Nicht an der bearbeiteten Stelle anfas- sen, es besteht Verbrennungsgefahr.

• Verwenden Sie nur vom Hersteller emp- fohlene Schleifscheiben. Verwenden Sie keine Sägeblätter.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker - zum Lösen eines blockierten Einsatz- werkzeuges, - wenn die Anschlussleitung beschädigt oder verheddert ist, - bei ungewöhnlichen Geräuschen. bei denen sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen bei einer Kunden- dienstwerkstatt ersetzt werden.

• Achtung! Der Gebrauch anderer Ein- satzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft re- parieren. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheits- bestimmungen. Reparaturen dürfen nur von einer Fachwerkstatt ausgeführt wer- den, indem Originalersatzteile verwen- det werden; andernfalls können Unfälle für den Benutzer entstehen.

• Wenn die Anschlussleitung die- ses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist. Weiterführende Sicherheits- hinweise

• Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrich- tung (FI-Schalter) mit einem Bemessungs- fehlerstrom von nicht mehr als 30mA an.

• Halten Sie Netzkabel und Verlänge- rungskabel von der Schleifscheibe und der Sägekette fern. Ziehen Sie bei Be- schädigung oder Durchschneiden sofort den Netzstecker aus der Steckdose. Berühren Sie die Leitung nicht, bevor sie vom Netz getrennt ist. Es besteht Gefahr durch elektrischen Schlag.

• Unterziehen Sie die Schleifscheibe vor26 DE AT CH Montage Befestigen Sie das Gerät immer mit den mitgelieferten Schrauben (M10x70). Achten Sie darauf, zum Ar- beiten genügend Platz zu haben und andere Personen nicht zu gefährden. Befestigen Sie das Gerät im- mer mittels Schrauben aus- reichender Länge und Stärke aufderArbeitsäche,um nicht die Kontrolle über das Gerät zu verlieren. Gerät aufstellen: - Stärke der Tischkante: 15-30mm - Bohrerdurchmesser: 10,5 mm - Schraubenstärke: M10

1. Positionieren Sie das Gerät mit

Hilfe der Anschlagkerben (9) auf der Arbeitsäche (22). Der Schleifsockel (8) muss dabei über die Tischkante herausragen.

2. Markieren Sie die Bohrlöcher mit

einem Stift und entfernen Sie das Gerät wieder.

3. Bohren Sie zwei Bohrlöcher in

die Arbeitsäche (22).

4. Schrauben Sie den Schleifso-

ckel mit Hilfe der beiliegenden Schrauben (23), Unterlegschei- ben (24a) und Muttern (24b) auf der Arbeitsäche fest. Kettenschärfgerät montieren:

5. Schrauben Sie den Handgriff (4)

an den Schleifkopf (2) an.

6. Lösen Sie die Feststellschraube

(10) von der Kettenspanneinheit (12).

7. Setzen Sie die Kettenspanneinheit

(12) auf den Schleifsockel (8) auf und schrauben diese mit der Fest- stellschraube (10) fest.

8. Befestigen Sie ggf. das Netzka-

bel (17) im Kabelhalter (16). Stellschraube montieren:

9. Platzieren Sie die beiliegende

Unterlegscheibe (25) auf der Stellschraube (6).

10. Schrauben Sie die Stellschraube

(6) auf die im Schleifkopf fest montierte Befestigungsmutter (26) auf. Bedienung Arbeiten mit dem Gerät Achtung! Verletzungsgefahr! - Verwenden Sie nur vom Herstel- ler empfohlene Schleifscheiben und Zubehörteile. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Ver- letzungsgefahr für Sie bedeuten. - Betreiben Sie das Gerät niemals ohne Sichtschutzscheibe. - Verwenden Sie keine Sägeblätter. - Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. - Kontrollieren Sie die Schleifschei- be vor ihrer Verwendung: Prüfen Sie den Abstand zwischen Sichtschutzscheibe und Schleif- scheibe. - Verwenden Sie keine abgebro- chenen, gesprungenen oder anderweitig beschädigten Schleif- scheiben.27 DE AT CH - Schalten Sie das Gerät erst ein, wenn es sicher auf der Arbeitsä- che montiert ist. Achtung Verletzungsgefahr! Tragen Sie Augen- und Gehör- schutz! Tragen Sie bei der Arbeit mit der Sägekette schnittsichere Schutz- handschuhe und wenn nötig eine Schürze, um Schnittverletzungen zu vermeiden. Halten Sie Ihre Hände von der Schleifscheibe und den Kettenzäh- nen fern, wenn das Gerät in Betrieb ist. Bewegen Sie die Sägekette nicht mit der Hand. Es besteht Ver- letzungsgefahr. Ein- und Ausschalten Achten Sie darauf, dass die Span- nung des Netzanschlusses mit dem Typenschild am Gerät über- einstimmt. Schließen Sie das Gerät an die Netzspannung an.

1. Zum Einschalten drücken Sie den Ein-

schalter „I“ (grün), das Gerät läuft an (siehe 1a).

2. Zum Ausschalten drücken Sie den Aus-

schalter „0“ (rot), das Gerät schaltet ab (siehe 1b). Die Schleifscheibe läuft nach, nachdem das Gerät abge- schaltet wurde. Es besteht Verletzungsgefahr. Thermoschutz mit Wiederanlauf- schutz: Nach einer automatischen Abschaltung durch Überlastung läuft das Gerät nicht selbsttätig wieder an. Zum erneuten Einschalten drücken Sie den Einschalter „I“ (grün), das Gerät läuft an (siehe 1a). Probelauf: Führen Sie vor dem ersten Arbeiten und nach jedem Schleifscheibenwechsel einen Probe- lauf von mindestens 30 Sekunden ohne Be- lastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind. Sägekette schärfen Sorgen Sie beim Arbeiten unter staubigen Bedingungen für freie Lüftungsöffnungen (siehe „Wartung und Reinigung“). Schalten Sie bei Blockierung das Gerät ab und ziehen Sie den Netz- stecker. Beseitigen Sie erst dann die Blockierung. Eine falsch geschärfte Säge- kette kann zu einer Beschädi- gung führen und die Rück- schlaggefahr der Säge erhöhen! Achten Sie auf eine genaue Justage der Sägekette. Beachten Sie die richtigen Schärfwinkel und Mindestma- ße der Sägekette. Entfernen Sie so wenig Material wie möglich.28 DE AT CH Schleifen Sie nicht in Treibglieder (a) oder Verbindungs- glieder (b), die Sä- gekette kann sonst reißen. Bei Nichtbeachtung besteht Unfallgefahr beim Umgang mit der Kettensäge. Hinweise zum Schärfen

• Reinigen Sie die Sägekette vor dem Schärfen. Beseitigen Sie ölhaltige Holzreste bzw. Ölrückstände mit einem Pinsel oder Putzlappen.

• Nach dem Schärfen müssen alle Schneidglieder gleich lang und breit sein.

• Die Sägekette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidezahns übrig ist. Sägekette einlegen:

1. Zum Öffnen der Kettenführungsschiene

drehen Sie den Spannhebel (13) ge- gen den Uhrzeigersinn. Dazu müssen Sie den Spannhebel mehrmals in die Ausgangsposition zurückführen. Zur Entriegelung des Spannhebels zie- hen Sie den Spannhebel nach außen und lassen ihn nach Zurückführen in die Ausgangsstellung wieder einrasten.

2. Legen Sie die Sägekette in die Ketten-

führungsschiene (7) ein. Die Schneid- kanten müssen zur Schleifscheibe (18) zeigen.

3. Klappen Sie den Anschlag (15) nach

unten und ziehen Sie die Sägekette soweit nach hinten, bis der zu schär- fende Schneidezahn (27) am Anschlag anliegt (siehe Bild

Schärfwinkel einstellen:

4. Lockern Sie die Fest-

stellschraube (10) und stellen Sie am Drehteller der Kettenspanneinheit (12) den erforderlichen Schärfwinkel α anhand der Skala (11) ein. Ziehen Sie die Feststellschraube wieder an. Den Schärfwinkel stellen sie nach Herstellerangaben ein. Anschlag justieren:

5. Bewegen Sie den Schleifkopf (2) am

Handgriff (4) bei ausgeschaltetem Mo- tor abwärts.

6. Führen Sie mit Hilfe der Stellschraube

für den Kettenvorschub (14a) den Schneidezahn (27) an die Schleif- scheibe (18) heran, bis der Schnei- dezahn an der Schleifscheibe anliegt (siehe Bild ). Sichern Sie die Stellschraube (14a) mit der Stellmutter (14b).

7. Fixieren Sie die Kettenglieder in der

Kettenführungsschiene (7) durch Dre- hen des Spannhebels (13) im Uhrzei- gersinn (siehe 1.).

8. Stellen Sie den Tiefenanschlag mit Hilfe

der Stellschraube (6a) so ein, dass die Schleifscheibe (18) den Zahngrund berührt (siehe Bild ). Sichern Sie die Schleiftiefe mit der Stellmutter (6b). Schärfen:

9. Schalten Sie das Gerät ein (siehe „Ein-

10. Schärfen Sie den Schneidezahn (27),

indem Sie den Schleifkopf (2) durch sanften Druck auf den Handgriff (4) abwärts bewegen. Die Schleifscheibe (18) darf nicht bis29 DE AT CH zum Stillstand abgebremst werden. Zur Vermeidung verringern Sie rechtzeitig den Anpressdruck.

11. Zum Weitertransport der Sägekette

schalten Sie das Gerät aus. Lösen Sie den Spannhebel (13) und xieren Sie das nächste zu schärfende Kettenglied mit Hilfe des justierten An- schlags (15) und des Spannhebels in der Kettenführungsschiene (7). Schärfen Sie zuerst die Zähne einer Kettenseite. Verstellen Sie dann den Schärfwinkel und schärfen Sie die Zähne der anderen Seite. Tiefenbegrenzer-Abstand prüfen (siehe Bild

Die sägenden Teile der Sägekette sind die Schneidglieder, die aus einem Schneide- zahn (27) und einer Tiefenbegrenzernase (28) bestehen. Der Höhenabstand zwi- schen diesen beiden bestimmt den Tiefen- begrenzer-Abstand A.

1. Prüfen Sie nach jedem dritten Schär-

fen den Tiefenbegrenzer-Abstand A gemäß den Angaben des Sägeketten- Herstellers.

2. Feilen Sie die Höhe der Tiefenbegren-

zernase (28) mit einer Flachfeile nach und runden Sie nach dem Zurückset- zen die Tiefenbegrenzernase etwas ab. Die ursprüngliche Form muss er- halten bleiben. Wartung und Reinigung Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker. Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung be- schrieben sind, von einer Fach- werkstatt durchführen. Ver- wenden Sie nur Originalteile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsar- beiten abkühlen. Es besteht Verbrennungsgefahr! Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Prüfen Sie insbesondere die Schleif- scheibe ( 18). Tauschen Sie beschädigte Teile aus. Reinigung Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemische Sub- stanzen können die Kunststoffteile des Gerätes angreifen. Reinigen Sie das Gerät niemals unter ießendem Wasser.

• Reinigen Sie das Gerät nach jedem Ge- brauch gründlich. Reinigen Sie die Lüftungsöffnungen

21) und die Oberäche des Ge-

rätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

• Reinigen Sie die Kettenführungsschiene

7) mit einer Bürste.

• Bei starken Verunreinigungen lösen Sie Feststellschraube für die Kettenspan-30 DE AT CH neinheit ( 10) und entnehmen Sie die Kettenspanneinheit mit Drehteller

12) zwecks besserer Zugänglich-

keit. Wir empfehlen die seitlichen Bleche für die Reinigung abzunehmen. Schleifscheibe wechseln Hinweise zum Wechseln:

• Betreiben Sie das Gerät niemals ohne Sichtschutzscheibe ( 20).

• Vergewissern Sie sich, dass die auf der Schleifscheibe ( 18) angegebene Drehzahl gleich oder größer als die Bemessungs- Leerlaufdrehzahl des Gerätes ist. Vergewissern Sie sich, dass die Maße der Schleifscheibe zum Gerät passen. Ist die max. Um- laufgeschwindigkeit der Scheibe im Gegensatz zum Gerät zu klein, kann diese zerbrechen!

• Benutzen Sie nur einwandfreie Schleifscheiben (Klangprobe).

• Bohren Sie eine zu kleine Aufnah- mebohrung der Schleifscheibe nicht nachträglich auf.

• Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.

• Verwenden Sie keine Sägeblätter.

• Montieren Sie das Gerät nach dem Schleifscheibenwechsel wie- der vollständig. Schalten Sie das Gerät aus und zie- hen Sie den Netzstecker. Lassen Sie das Gerät abkühlen.

1. Lösen Sie die 3 Befestigungs-

schrauben (5) und nehmen Sie die Schleifscheiben-Abdeckung (3) ab.

2. Schrauben Sie die Schleifschei-

ben-Mutter (18b) von Hand ab.

3. Nehmen Sie die Schleifscheibe

(18a) von der Aufnahme ab.

4. Setzen Sie die neue Schleifschei-

be auf die Aufnahme auf und schrauben Sie von Hand die Schleifscheiben-Mutter auf.

5. Schrauben Sie die Schleifschei-

ben-Abdeckung (3) wieder an. Die Schleifscheiben-Mutter darf nicht zu fest angezogen werden, um ein Brechen von Schleifscheibe und Mutter zu vermeiden

6. Probelauf: Führen Sie vor dem ers-

ten Arbeiten und nach jedem Schleif- scheibenwechsel einen Probelauf von mindestens 30 Sekunden ohne Belas- tung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund läuft, beträchtliche Schwingun- gen auftreten oder abnorme Geräu- sche zu hören sind. Lagerung

• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern. Schleifscheiben müssen trocken und hochkant aufbewahrt und dürfen nicht gestapelt werden.31 DE AT CH Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrische Geräte gehören nicht in den Hausmüll. Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service- Center (siehe „Service-Center“ Seite 33). Halten Sie die unten genannte Bestellnummer bereit. Position Position Bezeichnung Bestell-Nr. Betriebs- Explosions- anleitung zeichnung 3 Set 3 Schleifscheiben-Abdeckung 91102832 4 Set 4 Handgriff mit Schraube 91102833 12 Set 1 Kettenspanneinheit mit Drehteller 91102830 18a 33 Schleifscheibe 30211030 18b/18c Set 2 Schleifscheibenmutter und -nabe 9110283132 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Ab- nutzung ausgesetzt sind und daher als Ver- schleißteile angesehen werden können (z.B. Schleifscheiben, Kohlebürsten, Anschlag, Sichtschutzscheibe) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Ak- kus oder die aus Glas gefertigt sind). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Be- triebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identikationsnum- mer (IAN109774) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie33 DE AT CH zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Ge- räte werden nicht angenommen. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Service-Center Service Deutschland Tel.: 0800 54 35 111 E-Mail: grizzly@lidl.de IAN 109774 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: grizzly@lidl.at IAN 109774 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 109774 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim www.grizzly-service.eu

Original EG Konformitätserklärung Hiermit bestätigen wir, dass das Kettenschärfgerät Baureihe FSG 85 B1 Seriennummer 201505000001-201505114606 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2004/108/EG • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 61029-2-10/A11:2013 • EN 61029-1/A11:2010 EN 55014-1/A2:2011 • EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 • EN 61000-3-3:2013 • EN 62471:2008 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, GERMANY

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Volker Lappas (Dokumentationsbevollmächtigter, Documentation Representative) CH49 Vue éclatée • Explosionszeichnung Exploded Drawing 2015-03-16_rev02-gs

Stockstädter Straße 20 D-63762 Großostheim
