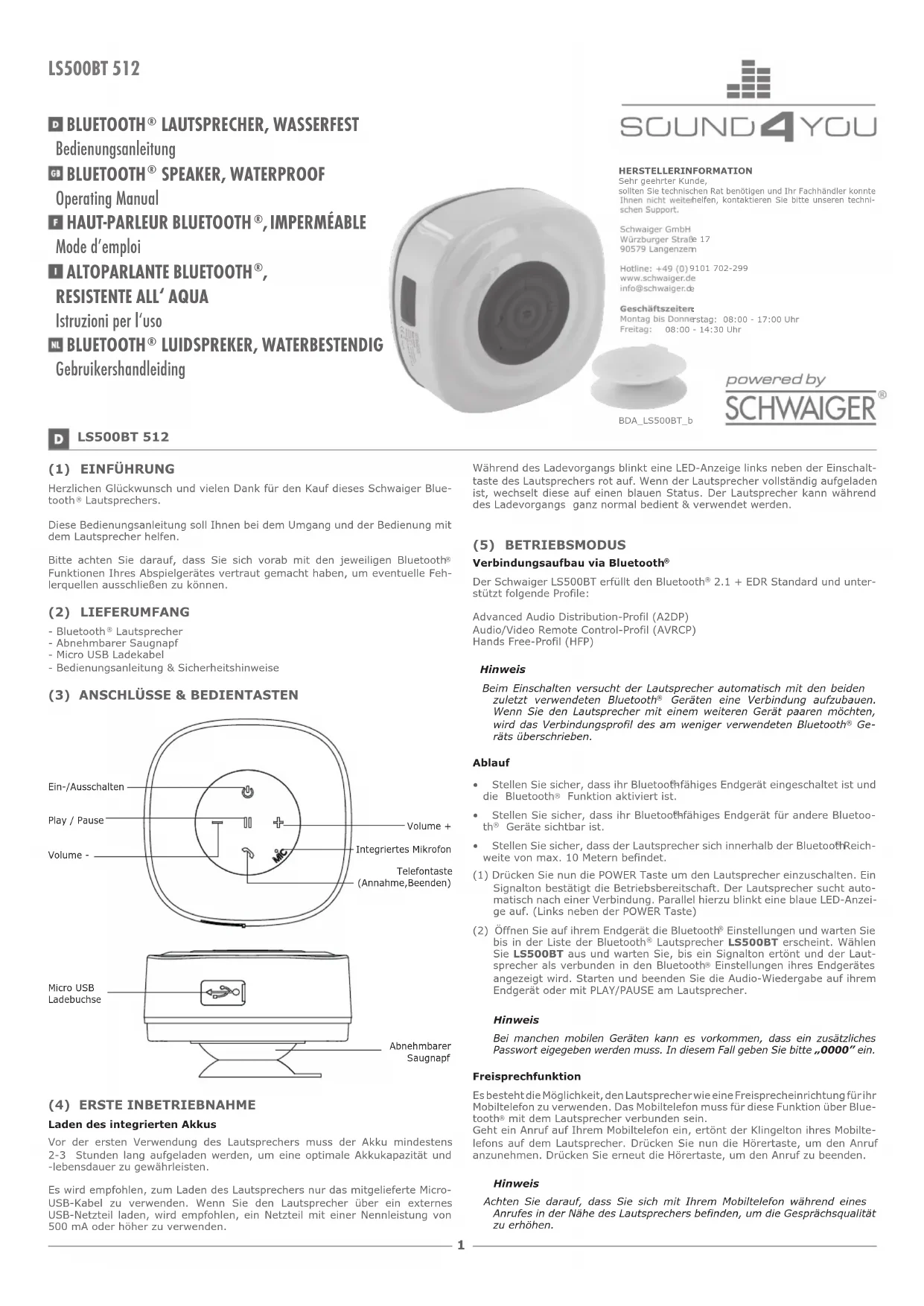

BEDIENUNGSANLEITUNG LS500BT 512 Schwaiger

LUIDSPREKER, WATERBESTENDIG Gebruikershandleiding LS500BT 512 BDA_LS500BT_bHERSTELLERINFORMATIONSehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren techni-schen Support. Schwaiger GmbH Würzburger Straße 17 90579 LangenzennHotline: [phone] www.schwaiger.de [e-mail] Geschäftszeiten:Montag bis Donnerstag: 08:00 - 17:00 Uhr Freitag: 08:00 - 14:30 Uhr (1) EINFÜHRUNG Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger Blue- tooth

Lautsprechers. Diese Bedienungsanleitung soll Ihnen bei dem Umgang und der Bedienung mit dem Lautsprecher helfen. Bitte achten Sie darauf, dass Sie sich vorab mit den jeweiligen Bluetooth

Funktionen Ihres Abspielgerätes vertraut gemacht haben, um eventuelle Feh- lerquellen ausschließen zu können. (2) LIEFERUMFANG - Bluetooth

Lautsprecher - Abnehmbarer Saugnapf - Micro USB Ladekabel - Bedienungsanleitung & Sicherheitshinweise

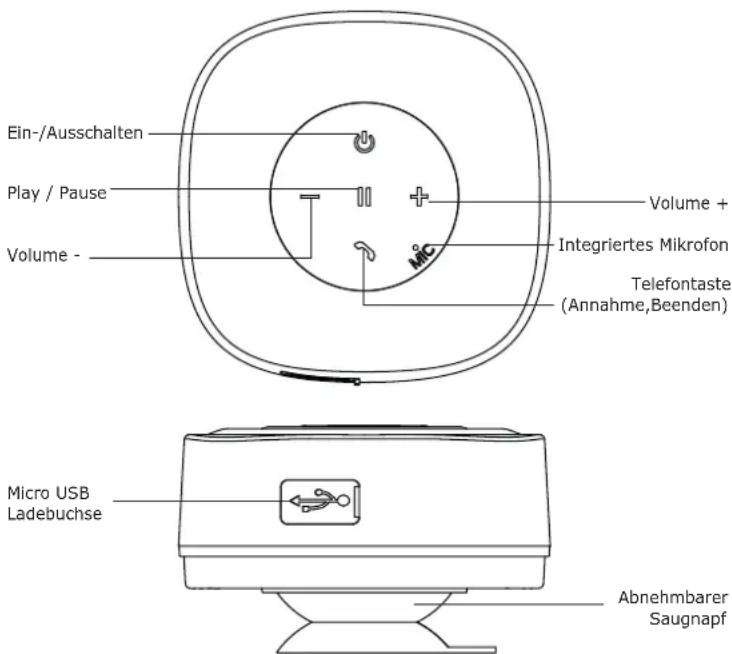

(3) ANSCHLÜSSE & BEDIENTASTEN

Während des Ladevorgangs blinkt eine LED-Anzeige links neben der Einschalt- taste des Lautsprechers rot auf. Wenn der Lautsprecher vollständig aufgeladen ist, wechselt diese auf einen blauen Status. Der Lautsprecher kann während des Ladevorgangs ganz normal bedient & verwendet werden. (5) BETRIEBSMODUS Verbindungsaufbau via Bluetooth

Der Schwaiger LS500BT erfüllt den Bluetooth

2.1 + EDR Standard und unter-

stützt folgende Profile: Advanced Audio Distribution-Profil (A2DP) Audio/Video Remote Control-Profil (AVRCP) Hands Free-Profil (HFP) Hinweis Beim Einschalten versucht der Lautsprecher automatisch mit den beiden zuletzt verwendeten Bluetooth

Geräten eine Verbindung aufzubauen. Wenn Sie den Lautsprecher mit einem weiteren Gerät paaren möchten, wird das Verbindungsprofil des am weniger verwendeten Bluetooth

Ge- räts überschrieben. Ablauf

• Stellen Sie sicher, dass ihr Bluetooth

-fähiges Endgerät eingeschaltet ist und die Bluetooth

Funktion aktiviert ist.

• Stellen Sie sicher, dass ihr Bluetooth

-fähiges Endgerät für andere Bluetoo-

Geräte sichtbar ist.

• Stellen Sie sicher, dass der Lautsprecher sich innerhalb der Bluetooth

Reich- weite von max. 10 Metern befindet. (1) Drücken Sie nun die POWER Taste um den Lautsprecher einzuschalten. Ein Signalton bestätigt die Betriebsbereitschaft. Der Lautsprecher sucht auto- matisch nach einer Verbindung. Parallel hierzu blinkt eine blaue LED-Anzei- ge auf. (Links neben der POWER Taste) (2) Öffnen Sie auf ihrem Endgerät die Bluetooth

Einstellungen und warten Sie bis in der Liste der Bluetooth

Lautsprecher LS500BT erscheint. Wählen Sie LS500BT aus und warten Sie, bis ein Signalton ertönt und der Laut- sprecher als verbunden in den Bluetooth

Einstellungen ihres Endgerätes angezeigt wird. Starten und beenden Sie die Audio-Wiedergabe auf ihrem Endgerät oder mit PLAY/PAUSE am Lautsprecher. Hinweis Bei manchen mobilen Geräten kann es vorkommen, dass ein zusätzliches Passwort eigegeben werden muss. In diesem Fall geben Sie bitte „0000” ein. Freisprechfunktion Es besteht die Möglichkeit, den Lautsprecher wie eine Freisprecheinrichtung für ihr Mobiltelefon zu verwenden. Das Mobiltelefon muss für diese Funktion über Blue- tooth

mit dem Lautsprecher verbunden sein. Geht ein Anruf auf Ihrem Mobiltelefon ein, ertönt der Klingelton ihres Mobilte- lefons auf dem Lautsprecher. Drücken Sie nun die Hörertaste, um den Anruf anzunehmen. Drücken Sie erneut die Hörertaste, um den Anruf zu beenden. Hinweis Achten Sie darauf, dass Sie sich mit Ihrem Mobiltelefon während eines Anrufes in der Nähe des Lautsprechers befinden, um die Gesprächsqualität zu erhöhen. LS500BT 512 Ein-/AusschaltenPlay / PauseVolume -Volume +Integriertes MikrofonTelefontaste(Annahme,Beenden)Micro USB LadebuchseAbnehmbarer Saugnapf (4) ERSTE INBETRIEBNAHME Laden des integrierten Akkus Vor der ersten Verwendung des Lautsprechers muss der Akku mindestens 2-3 Stunden lang aufgeladen werden, um eine optimale Akkukapazität und -lebensdauer zu gewährleisten. Es wird empfohlen, zum Laden des Lautsprechers nur das mitgelieferte Micro- USB-Kabel zu verwenden. Wenn Sie den Lautsprecher über ein externes USB-Netzteil laden, wird empfohlen, ein Netzteil mit einer Nennleistung von 500 mA oder höher zu verwenden.2 LS500BT 512 (6) REINIGUNG & WARTUNG Reinigen Sie dieses Produkt nur mit einem fusselfreien, leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. Achten Sie darauf, dass kein Wasser in das Produkt eindringt. (7) ALLGEMEINE FUNKTIONEN Funktionen Bedeutung Einschalten Drücken Sie die POWER Taste um den Lautsprecher einzuschalten. Ausschalten Drücken Sie die POWER Taste um den Lautsprecher auszuschalten. MUSIK: Start/ Pause Drücken Sie den -Knopf einmal kurz um die Musik zu un- terbrechen. Ein erneutes Drücken bewirkt eine Aufhebung der Pausenfunktion. Die Musik spielt weiter. Lautstärke + Halten Sie die VOL + Taste gedrückt um die Lautstärke zu erhöhen. Lautstärke - Halten Sie die VOL - Taste gedrückt um die Lautstärke zu reduzieren. Nächstes Lied Drücken und halten Sie die VOL + Taste länger gedrückt Vorheriges Lied Drücken und halten Sie die VOL - Taste länger gedrückt Anruf annehmen Drücken Sie den -Knopf einmal kurz um einen eingehenden Anruf anzunehmen. Anruf beenden Drücken Sie den -Knopf erneut um einen Anruf zu beenden. Problem Mögliche Ursache Mögliche Behebung Der Lautsprecher lässt sich nicht einschalten Der Akkus ist gegebenenfalls leer und muss geladen werden. Laden Sie das Gerät. Kein Ton Der Lautsprecher ist nicht mit ihrem Gerät verbunden. Überprüfen Sie die Verbin- dung und stellen Sie gegebe- nenfalls eine neue her. Die Lautstärke ist zu gering eingestellt. Erhöhen Sie die Lautstärke. Der Lautsprecher ist ausgeschaltet. Schalten Sie den Lautsprecher an. Der Lautsprecher lässt sich nicht verbinden Das „Pairing” ist fehlgeschlagen Überprüfen Sie ob alle benötigten Einstellungen am Abspielgerät richtig ausgewählt wurden. Das Abspielgerät ist aus- geschaltet oder befindet sich im Energiesparmodus. Schalten Sie das Gerät wieder ein oder laden Sie es gegebenenfalls. Der Lautsprecher lässt sich während der Suche nicht finden. Die Bluetooth

-Anzeigeliste ist voll. (meist bei ca. 10 verbundenen Geräten) Löschen Sie alte verbundene Geräte aus der Bluetooth

-Liste des Abspiel- gerätes. Der Lautsprecher reagiert auf keinen Tastendruck Die Funktionen des Lautsprechers sind gestört. Löschen Sie die „Pairing”- Einstellungen und verbinden Sie den Lautsprecher erneut. Bluetooth

Standard 2.1 + EDR Unterstütztes Bluetooth

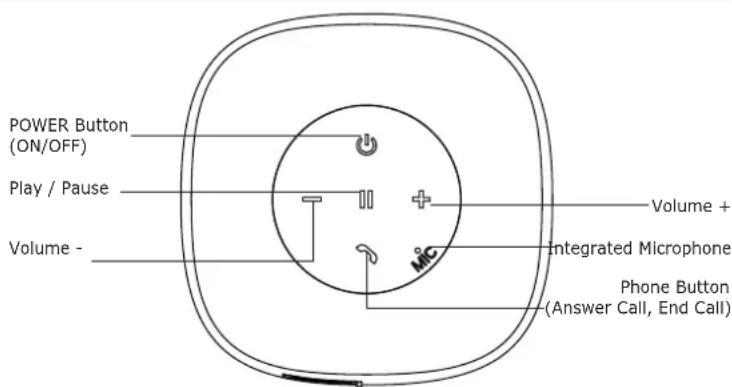

(4) INITIAL COMMISSIONING Charging the integrated battery Before using the loudspeaker the first time, the battery must be charged for at least 2-3 hours to ensure optimum battery capacity and life. We recommend that only the accompanying Micro-USB cable should be used for charging the loudspeaker. If you charge the loudspeaker from an external USB power supply, we recommend that the power supply used should have a rating of 500 mA or more. During the charging process, the LED indicator on the left side of the POWER button glows red. When the loudspeaker is fully charged, the LED glows blue. The loudspeaker can be operated and used as usual while it is being charged. (9) FEHLERBEHEBUNG EG Konformitätserklärung Hiermit erklärt die Schwaiger GmbH, dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/ EG entspricht. Die Konformitätserklärung finden Sie unter www.schwaiger.de/ downloads. Dieses Produkt wurde gemäß der europäischen R&TTE-Richtlinie 1999/5/EC konzipiert, getestet und gefertigt. POWER Button (ON/OFF) Play / Pause Volume - Volume + Integrated Microphone Phone Button (Answer Call, End Call) Micro USB Socket Removable Sucker Cup Wichtige Sicherheitshinweise ! Bei ordnungsgemäßer Anwendung sind wiederaufladbare Lithium-Ionen-und Lithium-Polymer-Akkus eine sichere und zuverlässige Stromquelle für tragbare Geräte. Fehlerhafter oder unsachgemäßer Gebrauch kann jedoch zu Auslaufen, Verbrennungen, Feuer oder Explosion/Disassemblierung führen und Personen- schäden oder Schäden des Geräts hervorrufen.

• Zerlegen Sie dieses Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Der unsachgemäße Zusammenbau kann zu elektrischen Schlägen oder Brandgefahr führen.

• Lassen Sie das Produkt nicht fallen und setzen Sie es nicht starken Erschüt- terungen aus.

• Schützen Sie das Produkt vor Feuchtigkeit, Wasser, Regen, Schnee oder Sprühregen.

• Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produktes ein. LS500BT 5123 LS500BT 512

-lijst van het afspeelapparaat. De luidspreker reageert niet op knopdrukken De functies van de luidspreker zijn verstoord. Wis de 'pairing'-instellingen en verbind de luidspreker opnieuw. (9) VERHELPEN VAN STORINGENSicherheits- und Aufstellhinweise Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheits- bestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich si- cher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Be- schädigungen oder Fehlfunktionen zu vermeiden: Hinweise zum Aufstellungsort Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem ge- schlossenen Schrank untergebracht werden. Um sowohl Beschädigungen am Gerät als auch mögliche Folgeschäden zu vermeiden, dürfen für Wandmontage vorgesehene Geräte nur auf einer ebenen Grundfläche montiert werden. Stellen Sie sicher, dass die Lüftungsschlitze und Kühlkörper am Gerät nicht abgedeckt sind z.B. durch daraufliegende Zeitungen, Tischdecken oder Gardinen. Dies könn- te möglicherweise zu einem Gerätebrand führen. Durch die Wärmeentwicklung des Gerätes können in Verbindung mit Möbeloberflächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät. Heizungen oder andere Wärmequellen in Gerätenähe können zu Fehlfunktionen oder Beschädigungen des Gerätes führen. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden. Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche, Bad usw. gewählt werden, da Niederschläge von Kondenswasser oder spritzendes Wasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen. Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus. Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät deshalb ei- nige Stunden ausgeschaltet lassen. Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen. Das Gerät darf nicht in der Nähe von Geräten aufgestellt werden, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren). Hinweise zum Netzanschluss Bei Geräten mit mitgeliefertem Steckernetzteil verwenden Sie ausschließlich das mitgelieferte Original-Steckernetzteil! Das Steckernetzteil/der Netzstecker darf nur an eine Netzspannung von 230 V~/50 Hz angeschlossen werden. Das Stecker- netzteil/der Netzstecker muss jederzeit erreichbar und leicht zugänglich sein, um das Gerät vom Netz trennen zu können. Zuleitungskabel dürfen nicht durch irgend- welche Gegenstände beschädigt oder gequetscht werden. Das Steckernetzteil/den Netzstecker nur an einer vorschriftsmäßig installierten Netzsteckdose anschließen! Vermeiden Sie die Verwendung von Mehrfachsteckdosen! Das Steckernetzteil/der Netzstecker des Gerätes darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist. Wenn das Steckernetzteil/der Netzstecker des Gerä- tes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden. Ziehen Sie unbedingt sofort das Steckernetzteil/den Netz- stecker aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wiederverwendung das Gerät von einem Fachmann überprüfen lassen. Öffnen Sie das Steckernetzteil oder das Gerät auf keinen Fall – dies darf nur der Fachmann. Kinder nicht unbeaufsichtigt am Gerät hantieren lassen. Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein. Vor dem Reinigen muss das Gerät von der Stromversorgung getrennt werden (Netzstecker ziehen). Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Sprühen Sie niemals Reiniger direkt auf das Gerät. Verwenden Sie keine Reini- gungslösungen, die die Oberfläche des Gerätes angreifen.Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil / Netzstecker aus der Steckdose ziehen! Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil oder das Gerät beschädigt, darf das Gerät nicht in Betrieb genommen werden, oder muss sofort vom Stromnetz ge- trennt werden. Das Gerät muss vor der Wiederverwendung von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden. Die Installation der Anlage muss nach den gültigen nationalen Sicherheitsvor- schriften für Elektroinstallationen oder durch einen Fachmann erfolgen. Zur Ver- meidung gefährlicher Überspannungen (z.B. Brandgefahr und Lebensgefahr), muss auf die Erdung angeschlossener Geräte geachtet werden. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil aus der Steckdose. Hinweise zum Umgang mit Batterien Entnehmen Sie auch die Batterien (falls vorhanden) aus dem Gerät oder der Fernbedienung, da diese auslaufen und das Gerät beschädigen können. Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!). Werfen Sie bitte die verbrauchten Batterien nicht in den Hausmüll. Batterien sind Sondermüll und müssen entsprechend entsorgt werden. CE- Kennzeichnung Das Gerät ist mit dem CE- Zeichen gekennzeichnet und entspricht damit den we- sentlichen Anforderungen der Europäischen Richtlinien 2004/108 EC für EMV und 2006/95 EC für LVD. Entsorgungshinweis für Verpackungen Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie z. B. Folien- beutel gehören nicht in Kinderhände. Hinweise zur Garantie Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Be- wahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein. Safety and installation information All of our products at the time of purchase conform to the currently applicable safety regulations and are, when used as intended, completely safe! Please heed the following information to avoid any potential dangers, damage or faults: Set-up information The heat generated when the unit is in operation must be dissipated by adequate air circulation, so the unit must not be covered up or situated in a closed cup- board. To avoid both the equipment damage and possible subsequent damage, only designated equipments should be installed on a flat surface for wall moun- ting. Make sure that the ventilation slots and the cooling unit on the device are not covered, e.g with newspapers, table cloths or curtains. This could possibly lead the device to fire. As the unit generates heat, this can lead to discolouration on the surface of furni- ture. If necessary, place the unit on a suitable base. Make sure there is at least 10 cm of clearance around the unit. Radiators or other heat sources in the vicinity of the unit can lead to malfunctions or damage the unit. You must not place any open fire sources, such as burning candles, on top of the unit. The unit must not be located in rooms with a high level of humidity e.g. kitchens, bathrooms etc, as condensation or splashing water may damage the unit. The unit is designed for use in dry, temperate environments. If the unit is moved from a cold to a warm place, condensation may form inside the unit. Do not expose the unit to direct sunlight. Therefore leave the unit switched off for a few hours. Do not place any containers holding liquids, e.g. vases of flowers on top of the unit. These might fall over and the liquid may cause serious damage or lead to a risk of electric shock. The unit must not be set up in the vicinity of appliances that generate strong ma- gnetic fields (e.g. motors, loudspeakers, transformers). Information on the mains connection For units that are supplied with a mains adaptor, only use the original mains adap- tor supplied with the unit! The mains adaptor/mains plug must only be connected to a 230 V~/50 Hz mains supply The mains adaptor/mains plug must be easily accessible at all times so that the unit can be unplugged from the mains outlet. Supplied cable must not be damaged or bruised by any objects Only connect the mains adaptor/mains plug to a correctly installed power outlet! Avoid using multiple sockets! The mains adaptor/mains plug must only be plugged in once installation has been completed according to the instructions. The unit must not be used if the mains adaptor/mains plug is faulty or the unit is damaged in any other way. Should any liquids or foreign matter accidentally get into the unit, unplug the mains adaptor/mains plug from the power outlet immediately. Have the unit in- spected by a qualified engineer before using it again. Under no circumstances should you open the unit or the mains adaptor – this must only by carried out by a qualified engineer. Do not let unsupervised children tamper with the unit. Do not let foreign objects, e.g. needles, coins etc fall into the interior of the unit. Do not touch the contacts on the back of the unit with your fingers or metal ob- jects. This could cause a short circuit. Before cleaning the unit, it must be unplugged from the mains outlet. To clean the unit, use a soft dry cloth. Never spray cleaning agents directly onto the unit. Do not use any cleaning solutions that might damage the surface of the unit. Do not handle the mains adaptor when your hands are wet – risk of elec- tric shock! In the case of any faults or smoke and odours coming from the unit, unplug the mains adaptor/mains plug from the power outlet immediately! If water or foreign objects get into the inside of the unit or if the unit or mains ad- aptor have been damaged, you must not use the unit or you must unplug it from the mains outlet immediately . The unit must first be inspected or repaired by a qualified engineer (technical customer service) before being used again. The system must be installed in accordance with current national safety regula- tions for electrical installations, or installed by a qualified engineer. To avoid dan- gerous over voltages (e.g. fire danger and danger to life), the connected devices on the earthing must be respected. If the unit will not be in use for an extended period of time, e.g. before a long holiday, unplug the mains adaptor from the power outlet. Information on handling batteries Also remove the batteries (if present) from the unit or remote control, as they could leak and damage the unit. Normal batteries must not be charged, heated or thrown into an open fire (risk of explosion!). Do not throw used batteries in the household refuse. Batteries are hazardous waste and must be disposed of accordingly. CE-mark The unit carries the CE mark and thus conforms to the fundamental requirements of the European directives 2004/108 EC for EMC and 2006/95 EC for LVD. Disposal information for packaging Packaging materials can be recycled and should always be submitted for recycling. Packaging materials such as plastic bags do not belong in the hands of children. Guarantee information The guarantee period begins with the purchase of the product. Please confirm this with your proof of purchase (receipt, invoice, delivery receipt etc.). Please keep these documents in a safe place. Our guarantee is based on our guarantee conditions in force at the time of purchase. In the case of a necessary repair, take or send in the unit to your specialist dealer. Die Installation ist durch fachkundige Personen durchzuführen. Sicherheitshinweise bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten. Installation must be carried out by competent persons. Before setting up and first using the unit, please read and follow the safety instructions carefully. WICHTIGE SICHERHEITSHINWEISE! IMPORTANT SAFETY INFORMATION! Sicherheitshinweise sonstige Geräte | Stand: 09.03.2012 | DRUCKS0474_d Safety Information | state: 09.03.2012 | DRUCKS0474_d
