BEDIENUNGSANLEITUNG SL210 R SCHAUB LORENZ

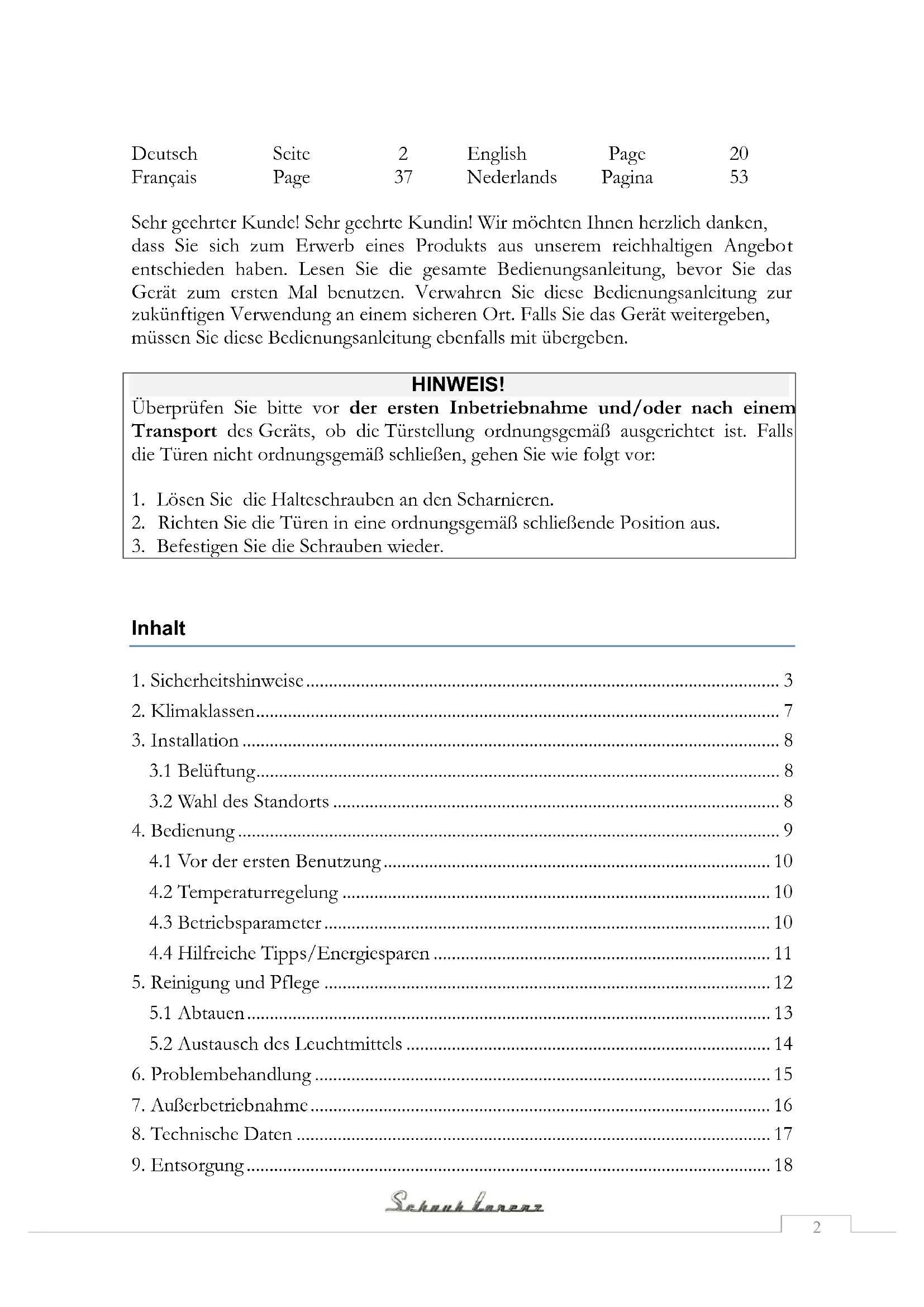

Deutsch Seite 2 English Page 20

Francais Page 37 Netherlands 53

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ohnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

HINWEIS!

Überprüfen Sieittevor derersten Inbetriebnahme und/oder nach einem Transport des Gerats,ob die Turtstellung ordnungsgemäß ausgerichtet ist.Falls die Turen nicht ordnungsgemäß schlieben,gehen Sie wie folgt vor:

1. Losen Sie die Halteschrauben an den Scharnieren.
2. Richten Sie die Türen in eine ordnungsgemäß schließende Position aus.
3. Befestigen Sie die Schrauben wieder.

Inhalt

1. Sicherheitshinweise 3
2. Klimaklassen 7
3. Installation 8

3.1 Belüftung 8
3.2 Wahl des Standorts 8

1. Bedienung 9

4.1 Vor der ersten Benutzung 10
4.2 Temperaturregelung 10
4.3 Betriebsparameter 10
4.4 Hilfreiche Tipps/Energiesparen 11

1. Reinigung und Pflege 12

5.1 Abtauen 13

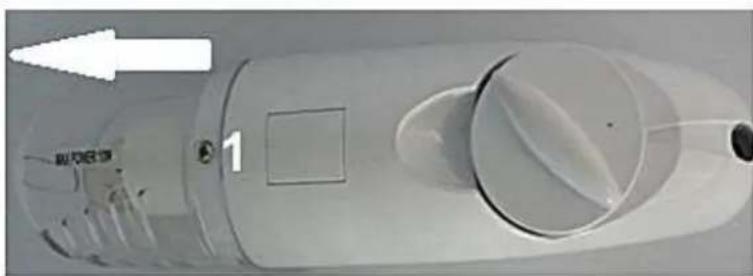

5.2 Austausch des Leuchtmittels 14

6.Problembehandlung. 15
7. Außerbetriebnahme 16
8. Technische Daten 17
9. Entsorgung 18

1. Garantiebedingungen 19

EG-Konformitätserklarung

Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen samentlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäufe angefordert werden.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihres Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
i Der Hersteller beschält sich das Recht vor, solche Änderungen vorzunchmen, die keinen Einfluss auf die Funktionseiste des Gerats haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ohnen gkaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit möglichnt Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinwiscn kann zu schweren Bccinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR!

verweist auf cinc

Gefahrtnsituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung fur Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendt wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING!

verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstchende Gefährung fur Leben und Gesundheit zur Folge hat.

HINWEIS!

verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendt wird, eine mögliche Beschädigung des Gerats zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederz griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Gcrats zu vermeiden.
Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümttliche Arbeiten die zum Anschluss des Geräts an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist zur privaten Nutzung bestimmt.
Das Gerat ist ausschließlich zum Kühlen von Lebensmitteln bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerätarf nicht beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Bctreiben Sie das Gerät ausschließlich im Sinnc seiner bestimmungsgemäß Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder)durfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Schreiben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.
2. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert, Kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.
3. Wenn das Netzanschlusskabel beschädigt ist, damit es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

WARNING!

1. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass

keine Systemteile des Kuhlkreislaufs während des Betriebs oder Transports des Geräts beschädigt werden.

1. Sollte ein Systemteil Beschädigungen aufweisen, damit das Gerät auf keinen Fall in der Höhe von Feuer, offenem Licht und Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort Kontakt zu ihrem Kundendienst auf.
2. Falls es im Aufstellungsraum zum Austritt eines brenbaren Gases kommt sollte:

a) Offnen Sie alle Fenster zur Belüfung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht die Bedienelemente des Geräts.
c) Berühren Sie nicht das Grot, bisSAMTliches Gas abgczogen ist.
d) Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

1. Halten Sie alle Teile des Gerats fern von Feuer und sonstigen Zündquellen, wenn Sie das Gerät entsorgen oder außer Betriebnehmen.
2. Installieren Sie das Gerät nicht in der Höhe flüchtiger oder brennbarer Materialien wie z.B. Gas, Benzin, Alkohol, Farben oder Lacke oder in Räumen mit schlechter Belüfung (z.B. Garage).
3. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder Spruhdosen mit brennbaren Treibmitteln in dem Gerat, da ansonsten zündfähige Gemische zur Explosion gebracht werden können.
4. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.
5. Schlieben Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
6. Betreiben Sie das Gerät nur mit 220 240V / 50Hz / AC . Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Verwenden Sie zum Anschluss des Geräts an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlangerungskabel..
7. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdtete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu gefährlichen Unfallen oder einer Beschädigung des Geräts kommt. Das Gerät muss ordnungsgemäß geerdet sein.
8. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.
9. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
10. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.
11. Nehmen Sie keine Veränderungen an dem Gerät vor.

12. Schalten Sie vor dem Aufbau und Anschluss des Geräts unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!.

13. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung. STROMSCHLAGGEFAHR!

14. Benutzen Sie keine elektrischen Geräte im Inneren des Geräts, es sei dann, diese werden vom Hersteller Ihres Kuhlgeräts empfohlenen.
15. Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr Gerät.
16. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen.
17. Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät. Die Isolierung der Elektrik Ihr's Geräts kann ansonsten durch verschüttetes oder überkochendes Wasser nachhaltig beschädigt werden.
18. Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutaen oder zurcinigen. Der Dampf kann in Kontakt mit elektrischen Teilen kommt und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!
19. Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um Eisablagerungen zu entfernen. Durch dadurch resultierende Beschädigungen des Innenraums droht STROMSCHLAGGEFAHR!.
20. Kinder)dürfen nimmals mit dem Gerätspiel.
21. Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des Geräts darauf, dass keine Kinder in das Innere des Geräts gelangen konnen. Beachten Sie die davon relevanten Sicherheitshinweise 1. und 4. unter AUßerBETRIEBNAHME, endgültige.
22. Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.

VORSICHT!

1. An der Rückseite des Geräts befinden sich der Kondensator und der Kompressor. Diese Bestandteile konnen während der normalen Benutzung des Geräts eine hohe Temperatur erreichen. Schlieben Sie das Gerät entsprechend der in dieser Bedicnungsanleitung aufgcführen Anweisungen an. Ein unzureichende Belüfung beeinträchtigt den ordnungsgemänen Betrieb des Geräts und beschädigt das Gerät. Decken Sie die Ventilationsöffnungen niemals ab.
2. Berühren Sie die stark gekühnten Oberflächen des Geräts nicht mit nassen oder feuchten Handen, da ansonsten ihre Haut an den Oberflächen festkleben kann.
3. Stellen oder legen Sie niemals kohlensäurehaltige Getränke oder Wasserflaschen in den Gefrierbereich des Gerats, da diese Dort explodieren können.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät damit aufrecht.
2. Kippen Sic das Gcrat nicht über einen Winkel von 45^ hinaus.
3. Falls das Gerät in einer horizontalen Position transportiert wird, kann Öl aus

dem Kompressor in den Kuhlkreislauf gelangen.

1. Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie an die Stromversorgung anschließen, damit das Öl in den Kompressor zurückfließen kann.
2. Benutzen Sie niemals die Tur selbst zum Transport des Geräts, da Sie dadurch die Scharnire beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gcrät nicht, bevor alle dazugchörgen Teile sich ordnungsgemäß an ihren darauf vorgeschenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Turen etc. des Gerats niemals als Standflache oder Stütze.
7. Stellen oder legen Sie keine bereits Flüssigkeiten und bereits Lebensmittel in das Gerät.
8. Die Belüftungsöffnungen des Gerats oder dessen Einbauvorrichtung (falls Ihr Gedät für einen Einbau gezeichnet ist) müssen immer frei und unbedeckt sein.

2. Klimaklassen

Welcher Klimaklasse Ihr Gerät unterliegt, entnehmer Sieitte dem Kapitel TECHNISCHE DATEN. Die Angaben dort gewahren einen zuverlassigen Betrieb Ihres Gcrats entsprechend der Angaben der folgenden Tabelle.

KLIMAKLASSE	UMGEBUNGSTEMPERATUR
SN	+100→+320C	z.B. angeheizter Keller
N	+160→+320C	Wohntemperaturbereich
ST	+160→+380C	Wohntemperaturbereich
T	+160→+430C	Wohntemperaturbereich

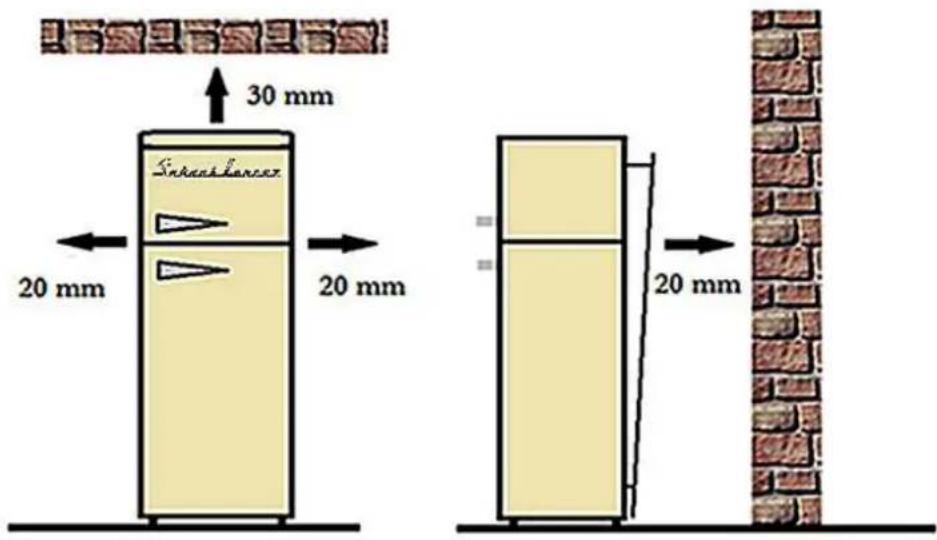

3.1 Belüftung

Mindestabstände

3.2 Wahl des Standorts

1. Das Zubehör des Gerät ist möglicherweise für den Transport mit Transportsicherungen (Klebeband) geschützt. Entfern den Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
2. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen Abstand zu extremen Hitze- oder Kältequellen auf.
3. Wahlen Sie für den Aufbau einen trockenen und gut belufteten Raum.
4. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
5. Die Türen müssen sich komplett und ungehindert öffnen halten.
6. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau.
7. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
8. Das Typenschild befindet sich im Grot oder auBen an der Rückwand.

Feinjustierung durch Standfälle

Im Uhrzeigersinn absenken

Gegen den Uhrzeigersinn erhöhen

Abstandshalter

Abhängig vom Modell erhalten Sie zwei Abstandshalter aus Kunststoff, die das Gerät davon schützen sollen, zu schr an die Wand geschoben zu werden. Bringen Sie die Abstandshalter halten am Gerät in die dafür vorgeschenen Öffnungen ein. Drehen Sie die Abstandshalter dann um 45^ nach links oder rechts.

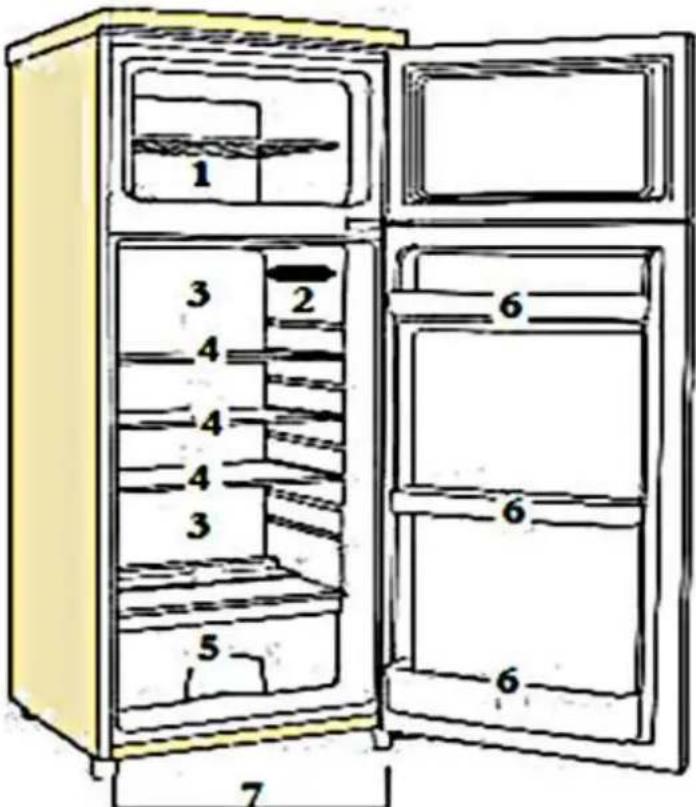

4. Bedienung

1 Gefrierbereich 2 Thermostat
3 Kuhlbereich 4 Regale
5 Gemüsefach 6 Turablagen
7 Hohenverstellbare FüBe

4.1 Vor der ersten Benutzung

1. Reinigen Sie das Gerät. Gehen Sie darauf vor allem im Inneren des Geräts vorsichtig und sorgfältig vor.
2. Sobald Sie das Gerät aufgestellt haben, warten Sie 4-6 Stunden, bevor Sie es an die Stromversorgung anschließen!
3. Stellen Sie den Thermostat auf Stufe 3 oder 4.
4. Benutzen Sie anschließend das Gerät frühestens nach 24 Stunden.
5. Wenn Sie ein Gefrierthermometer für 24 Stunden in den Gefrierbereich legen, sollen die Temperatur -18^ oder kälter betragen Sie konnen die genaufen Temperaturen mit einem geeigneten Thermometer¹ überprüfen

WARNUNG! SIE KONNEN MIT DEM THERMOSTAT-REGLER LEDIGLICH DEN KOMPRESSOR ABSCHALTEN. Um das Gerät von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdoseziehen oder eine Abschaltvorrichtung verwenden.

4.2 Temperaturregelung

1 Wärme Einstellung
3/4 Empfohlenc Einstellung fur die tagelicheutzung bei einer durchschnittlichen Umgebungstemperatur von 16^ bis 38^ .
7 Kälteste Einstellung

4.3 Betriebsparameter

1. Das Gerät kann die entsprechenden Temperaturen nur dann erzeugen, wenn:

a. die durchschnittliche Umgebungstemperatur der Klimaklasse entspricht.
b. die Türen ordnungsgemäß schlieben.
c. Sie die Türen nicht oft und zu lange offen.
d. sich die Turdichtungen in einem ordnungsgemäß zustand befinden.
e. Sie einen geeigneten Standort gewählt haben.
f. Sie das Gerät nicht überfüllen.

1. Hohe Umgebungstemperaturen bei gleichzeitigem Betrieb der kaltesten Einstellungen können dazu führen, dass der Kompressor durchgehend arbeitet, um die Temperatur im Inneren des Geräts aufrecht zu erhalten.
2. Tauen Sie das Gerät immer dann ab, wenn die Eisablagerungen eine Dicke von 3-4 mm aufwiesen.

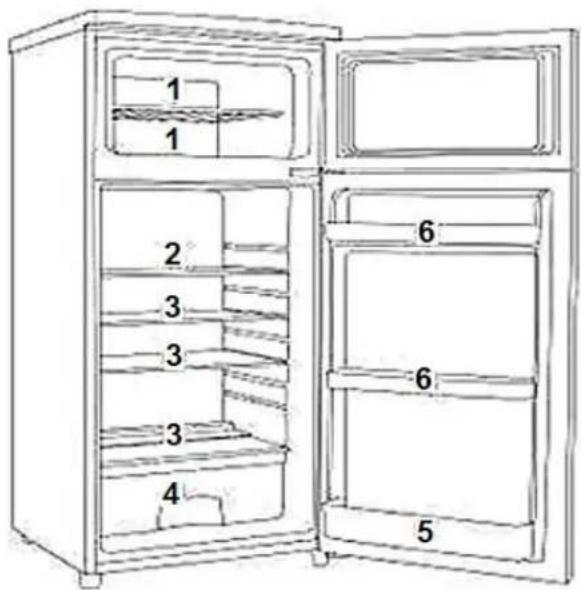

4.4 Hilfreiche Tipps/Energiesparen

1 Tiefkuhlkost
2 Fertiggerichte, Backwaren, Molkereiprodukte
3 Fleisch, Wurst
4 Früchte, Gemüse
5 Getränke
6Butter,Kase,Eier

Legen Sie die Gefrierschubladen nicht mit Aluminiumfolic, Wachspapier oder Papierlagen aus, weil Sie dadurch die Zirkulation der Kaltluft beinträchtigen und das Gerät nicht mehr effektiv arbeiten kann.
Bereits gekochttes Essen kann im Gerat frisch gehalten werden. Lassen Sie es dazu vorher auf Zimmertemperatur abkühlen.
Verwenden Sie zum Verpacken farblose, geruchsfose, luftundurchlassice und widersfähige Materialien.
Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Gerüche frei zusetzen. Um dies zu verhindern, konnen sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden.
Gewähren Sie den Lebensmitteln einen angemessenen Lagerungsbereich. Überfüllen Sie das Gerät nicht.
Wickeln Sie einzulagernde Lebensmittel in Frischhaltefolie oder ein geeignetes Papier und ordnen Sie die Lebensmittel einzelnen Bereichen zu. So vermeiden Sie Verunreinigungen, einen Verlust an Wasser und eine Vermischung von Gerüchen.
Lassen Sie bereits Lebensmittel auf Zimmertemperatur abkühlen, bevor Sie diese einlagern, da sonst der Energieverbrauch ansteigt und es zur Ausbildung von Eiskristallen im Inneren kommt.

Achten Sie beim Einkauf von Tiefkuhlprodukten darauf, dass deren Verpackung nicht beschädigt ist und das Produkt ordnungsgemäß gelagert wurde (Verkaufstruhe mit -18^ oder tiefer).
Gefriergut auftauen: je nach der Ausstattung ihrer Kuche und entsprichend dem Verwendungszweck Ihres Gefrierguts.

bei Raumtemperatur
im Kuhlbereich Ihres Geräts
in einem elektrischen Backofen
in einem Mikrowellengerät³

Versuchen Sie, die Tur nicht zu halten, besonderss bei feucht-warmen Wetter. Wenn Sie die Tur halten, schreiben Sie diese wieder sobald als möglich.
Überprüfen Sie laufend, ob das Gerät genugend beluftet wird. Das Gerät muss an allen Seiten gut beluftet werden.
Eisablagerungen führen zu einem hoheren Stromverbrauch. Tauen sie Eisablagerungen ab, wenn diese größter als 3mm sind.
Legen Sie Gefriergut zum Auftauen in den Kühlschrank und nutzen Sie dadurch die Kälteabstrahlung.

WARNING! Essen Sie keine Lebensmittel, die noch gefroren sind und geben Sie Kindern kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommt.
WARNING! Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierbereichs kann an der Haut verbrennungsahnliche Symptome hervorrufen.

5. Reinigung und Pflege

1. WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
2. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt.
3. Staubablagerungen am Kondensator erhöhen den Energieverbrauch. Reinigen Sie deshalb zweimal im Jahr den Kondensator an der Rückwand des Geräts mit einem Staubsauger oder einem weichen Pinsel.
4. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

Reinigungsmittel

Benutzen Sie niemals raue, aggressive und atzende Reinigungsmittel.
Benutzten Sie niemals Lösungsmittel.
Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel!4 Benutzen Sie keine atherischen Ole
These Anweisungen gelten fürSAMTliche Oberflächen Ihres Geräts.

AuBen

1. Benutzen Sie ein feuchtes, in einem milden Reinigungsmittel getränktes Tuch. Verwenden Sie ein geeignetes Reinigungsmittel für hartnäckige Verunreinigungen.
2. Wischen Sie anschließend mit klarem Wasser nach.
3. Wischen Sie die vereinigte Flache trocken.

Innen

1. Reinigen Sie das Herausnehmbare Zubehor und die Innenseiten mit warmem Wasser und einem milden Reinigungsmittel
2. Wischen Sie anschließend mit klarem Wasser nach
3. Wischen Sie die gereinigte Flächte trocken..

Turdichtungen

Waschen Sie diese mit warmem Wasser und einem milden Reinigungsmittel ab.

5.1 Abtauen

Kuhlbereich

1. Das Abtauen des Kuhlbereichs erfolgt automatisch. Das dadurch entstehende Wasser flicbt in einen Chälter, der sich an der Rückseite des Geräts befindet.
2. Falls die Abtau automatik den Anforderungen nicht genugen sollene wie z.B. bei hohen Umgebungstemperaturen und Luftfeuchtegraden, behmen Sie den oben beschriebenen manuellen Abtauvorgang vor.

Gefrierbereich

1. Nehmen Sie das Gefriergut hereaus und lagern Sie es in einer Kuhlbox.
2. Schalten Sie das Gerät ab, indem Sie den Thermostatschalter auf 0/AUS/OFF stellen und anschließend den Netzstecker aus der Steckdoseziehen.
3. Legen Sie das Gerät mit Tüchern aus, sobald das Eis abzutauen beginnnt. So konnen Sie das Tauwasser auffangen.
4. Benutzen Sie kein heiBes Wasser, um den Abtauvorgang zu Unterstützung.
5. Entfernen Sie zuerst die große Eisstücke.
6. Entfernen Siacschlichend diekleineren Eisstücke.
7. Wischen Sie das Gerät und die Turdichtungen abschiedeend mit trockenen und

weichen Tüchern ab und sorgfältig trocken.

1. Nach der Reinigung muss die Tur eine Zeitlang offen bleiben, damit das Gerät durchlüftet.

WARNUNG! Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen oder zu reinigen. Der Dampf kann in Kontakt mit elektrischen Teilen kommt und so einen Kurzschluss auslösen.

STROMSCHLAGGEFAHR

HINWEIS! Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um die Eisablagerungen zu entfernen.

5.2 Austausch des Leuchtmittels

1. WARNUNG! Schalten Sie das Gerät vor dem Austausch ab undziehen Sie den Netzstecker aus der Steckdose.
2. Lösen Sie die Leuchtmittelabdeckung (1) und entfern den Sie diese () .
3. Setzen Sie ein neues Leuchtmittel derselben Art und Leistung (10W) ein.
4. Befestigen Sie die Abdeckung wieder.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendenten Gluhbirnen nicht zur Raumbeleuchting verwendet werden dürfen.

WARNUNG! Trennen Sie das Gerät von der Stromversorgung, bevör Sie mit der Problembehandlung begininnen. Sümmtliche Arbeiten, die in dieser Bedienungsanleitung nicht enthalten sind, dürfen ausschließlich von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Netzstecker nicht an der Steckdose angeschlossen.

Der Netzstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.
Die Stromspannung ist zu niedrig.

Überprüfen Sie die fragliche Steckdose, indem Sie ein andere Gerät ebenda anschließen.
Überprüfen Sie die Haussicherung.
Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Kompressor arbeiten nicht.

Fehlerhaftc Energieversorgung.

Überprüfen der Energieversorgung.

Kompressor lauft zu lange.

Gerät war kürzlich ausgeschaltet.
Turen zu halten/zu langene geöffnet.

Das Gerät benötigt eine Zeit zum Erreichen der Kuhltemperatur.
Türen selen/kurz öffnen.

Ineffiziente Kuhlleistung.

Tur wurde zu halten geöffnet.
Turist nichtrichtig geschlossen.
Eisablagerungen im Gerät.

Ungenügende Abstände an der Rückwand und an den Seiten.
Im Gerät befindet sich warmes oder heiβes Kühlgut.
Gerät ist überfüllt.
Dichtung ist beschädigt.

Zu warme Temperaturcinstellung am Thermostat. Wahlen Sie gegebenenfalls eine andere Einstellung.
Tur/Turdichtungen überprüfen. Defekte Turdichtung austauschen
Gcrat abtauen.

Starke Eisbildung.

Turist nichtrichtig geschlossen.
Türc schlieben.
Dichtung beschädigt/verunreinigt.

Die Dichtung reinigen/austauschen.

Die normalen Gerausche beim Schlieben der Turverändern sich.

Die Turdichtung ist verschmutzt.
Turdichtung reinigen.

Ungewöhnliche Gerauschbildung.

Das Gerät steht nicht auf einer

Richten Sie das Gerät neu aus.

flachen und geraden Oberfläche.
Richten Sie das Kuhlgut neu aus.
Das Gerät berührt eine Wand oder einen anderen Gegenstand.
Richten Sie die Flaschen neu aus.
Das Kuhlgut ist falsch positioniert.

Entfernen Sie die Gegenstände.
Flaschen im Inneren des Gerats vibrieren oder berühren einander.
Gegenstände sind hinter das Gerät gefallen.
Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

i

Die folgenden Betriebsvorgänge sind normal und kein Anzeichen einer Fehlfunktion

Die Kuhlflüssigkeit erzeugt ein Gerauschähnlich fliebenden Wassers.
Gelegentlich sind Gerausche zu horen, die durch den Einspritzvorgang in das Kuhlsystem verursacht werden.

Es ist normal, dass die Seitenwände des Geräts aufgrund des Betriebs des Kühlkreislaufs warm werden.

Ausgeprügte Gerauschbildung

Bei Erstinbetriebnahme oder warmen Innentemperaturen. Der Kompressor arbeitet mit hoher Leistung, um schnell die Kuhltemperatur zu erreichen.

Kondenswasser im/am Gerät

kann bei hoher Luftfeuchtigkeit / schr warmen Außentemperaturen entstehen.

Klicken

ist immer dann zu horen, wenn sich der Kompressor ein- oder ausschaltet.

Summen

wird vom Kompressor verursacht, während er arbeitet.

Klopfen / Knacken

kann durch Ausdchnung und Schrumpfung der Bestandteile des Kühlsysteme entstehen und wird infolge von Temperaturschwankungen vor und nach dem Einsatz den Kompressors ausgelöst.

7. Außerbetriebnahme

Zeitweilige Außerbetriebnahme

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird:

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Entfernen Sie samtliche eingelagerten Lebensmittel aus dem Gerät.

3. Reinigen und trocknen Sie das Innere des Geräts und halten Sie die Tur für eine Tage geöffnet.

> Bei einem durchschnittlichen Urlaub (14-21 Tage):

1. Verfahrens sie entweder wie im Abschnitt aber, oder
2. lessen Sic das Gcrat in Betricb und

a. entfern Sie alle verderblichen Lebensmittel aus dem Kuhlbereich.
b. reinigen Sie den Kuhlbereich.
c. lagern Sie alle dazu geeigneten Lebensmittel im Gefrierbereich.

Wenn Sie das Gerät bewegen wollen:

1. Sichern Sie alle herausnehmbaren Teile und den Inhalt des Geräts. Verpacken Sie diese getrcnnt, falls notig.
2. Transportieren Sie das Gerät ausschließlich in einer aufrechten Position. In jeder anderen Position kann der Kompressor beschädigt werden.
3. Beschädigten Sie die Standfähne nicht.

Endgültige Außerbetriebnahme

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Schneiden Sie das Netzanschlusskabel am Gerät ab.
3. Entfernen Sie alle Türen des Geräts.
4. Lassen Sie alle Regale des Geräts an ihren Platz, damit Kinder nicht leicht in das Gerät hinein gelangen konnen.
5. Beachten Sie die Hinweise zur Entsorgung im Kapitel ENTSORGUNG.

8. Technische Daten

Geräteart	Kühl- Gefrier kombination
Klimaklassc	N/ST
Energieklasse*	A++
Energieverbrauch/Jahr in kW/h**	142,00
Stromspannung/Frequenz	220-240W AC/50Hz
Inhalt brutto/netto/Gefrieren in 1	212/166/40
Sterne	4***
Gefricervömcn/24 Stunden	2,00 kg
Max. Lagerzeit bei Störung	10,00 h
Gerauschemmission	42 dB/A
Regelbarer Thermostat	1
Kompressor	1
Kühlmittel	R600a
Wechselbarer Türanschlag	-
Höhenverstellbare Fußbe	2 vorne

• Auf einer Skala von A+++(höchste Effizienz) bis D (geringste Effizienz).
  ** Basierend auf Standarttestresultaten für 24 Stunden. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung sowie dem Aufstellungsort des Geräts ab.

9. Entsorgung

1.itte entsorgen Sie das Gerat unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase.Kuhlgerate enthalten in den Kuhlsystemen und Isolierungen Kaltemittel und Gase, die fachgerecht entsorgt werden müssen. Beschadigten Sie an einem zur fachgerechten Entsorgung vorgesehenen Kuhlgerat nicht die Kuhlrippen und Rohre. Bei Austritt von Kaltemittel besteht Brandgefahr.
2. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentuten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
3. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
4. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionuntuchtig! Das bedeutet, immer den Netzsteckerziehen und danach das Stromanschlusskabel am Grot abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
5. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
6. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
7. Falls es in Threm Wohnumfeld keine geeigneten Entsorgungsbehalter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
8. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei ihren entsprechendenCOMMUNALEN Entsorgungseinrichtungen.
9.

Alle mit diesen Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbarbaren Informationen zur Mülltrennung erhalten Sie bei ihren örtlichen Behörden.

Das Kuhlmittel R600A ist brennbar.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf herat, bei dem er das Groat erworben hat. Diese werden durch die Garantie nicht cingschränkt.

Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingefüige Abweichungen der Schaub-Lorenz-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schaden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schaden, die außerhalb des Geräts durch ein Schaub-Lorenz-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbcachten der Aufstell- und Bcdienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufe, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließlich bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Gräte.

Sekhun konen

August 2014

Sekunh konenz

Deur is nicht goed gesloten.

Sluit de deur

De deurrubber is beschadigd of verruld.

8. Technische gegevens

Model	Koelkast/vrieskastcombinatie
Klimaatklasse	N/ST
Energie-efficientie klass*	A+
Jaarliks energieverbruik in kW / h **	142.00
Spanning/ frquentic	220-240W AC/50Hz
Volume bruto / netto / vriezer in l	212/166/40
Sterren	4***
Geluidsemissie	42 dB/A
Bevriezing over 24 h	2.,00 kg
Max. opslagperiode/defect	10.00 h
Sterren	4****
Regelbare thermostaat	1
Compressor	1
Koelmiddel	R600a
Verwisselbare scharnierpositie	-
Verstelbare poten	2
Afmectingen apparaat H * B * D in cm	149.70*54.50*63.80
Gewicht netto / bruto in kg	51.00/55.00

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten
