BEDIENUNGSANLEITUNG AL C20D Yard Force

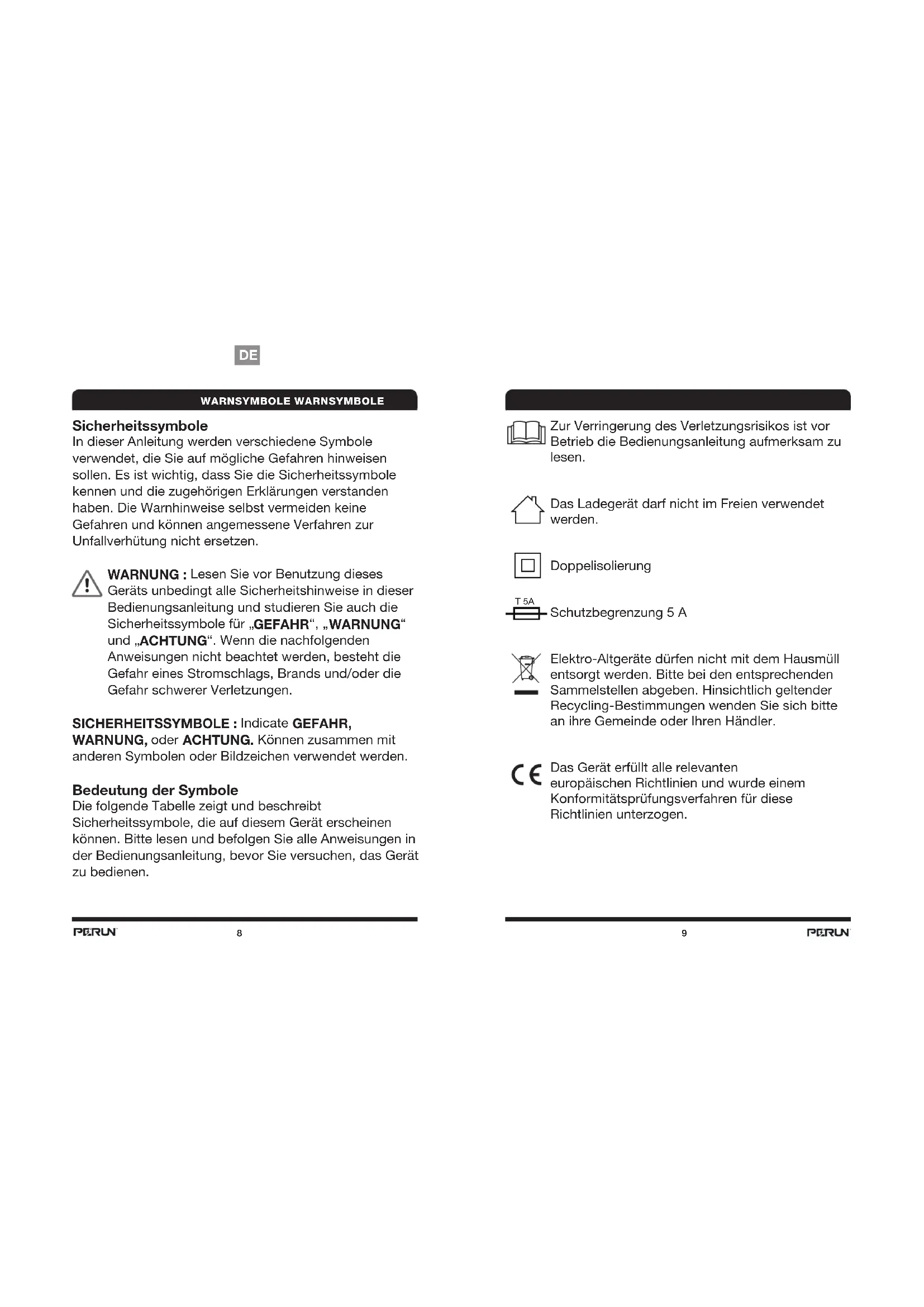

Sicherheitssymbole In dieser Anleitung werden verschiedene Symbole verwendet, die Sie auf mögliche Gefahren hinweisen sollen. Es ist wichtig, dass Sie die Sicherheitssymbole kennen und die zugehörigen Erklärungen verstanden haben. Die Warnhinweise selbst vermeiden keine Gefahren und können angemessene Verfahren zur Unfallverhütung nicht ersetzen. WARNUNG : Lesen Sie vor Benutzung dieses Geräts unbedingt alle Sicherheitshinweise in dieser Bedienungsanleitung und studieren Sie auch die Sicherheitssymbole für „ GEFAHR

und „ ACHTUNG “. Wenn die nachfolgenden Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder die Gefahr schwerer Verletzungen. SICHERHEITSSYMBOLE : Indicate GEFAHR, WARNUNG, oder ACHTUNG. Können zusammen mit anderen Symbolen oder Bildzeichen verwendet werden. Bedeutung der Symbole Die folgende Tabelle zeigt und beschreibt Sicherheitssymbole, die auf diesem Gerät erscheinen können. Bitte lesen und befolgen Sie alle Anweisungen in der Bedienungsanleitung, bevor Sie versuchen, das Gerät zu bedienen. WARNSYMBOLE WARNSYMBOLE Zur Verringerung des Verletzungsrisikos ist vor Betrieb die Bedienungsanleitung aufmerksam zu lesen. Das Ladegerät darf nicht im Freien verwendet werden. Doppelisolierung Schutzbegrenzung 5 A Elektro-Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte bei den entsprechenden Sammelstellen abgeben. Hinsichtlich geltender Recycling-Bestimmungen wenden Sie sich bitte an ihre Gemeinde oder Ihren Händler. Das Gerät erfüllt alle relevanten europäischen Richtlinien und wurde einem Konformitätsprüfungsverfahren für diese Richtlinien unterzogen. T 5A DE10 11

ALLGEMEINE SICHERHEITSHINWEISE ALLGEMEINE SICHERHEITSHINWEISE

- Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. - Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. - Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen. - DiesesLadegerätistnichtdafürbestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Ladegerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Ladegerät spielen. - Die Reinigung und Wartung des Ladegerätes durch Kinder darf nicht ohne Aufsicht erfolgen. - Decken Sie das Ladegerät nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren. - Beachten Sie zusätzlich die Sicherheitshinweise für den Akku. - Dies ist ein Schutzklasse I Gerät und darf nur an vorschriftsmäßig geerdete Stromquellen angeschlossen werden. Lesen Sie alle Si- cherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshin- weise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Anleitung für den späteren Gebrauch. - Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben. - Laden Sie nur PERUN Li-Ion-Akkus. Die Akkuspannung muss zur Akku- Ladespannung des Ladegerätes passen. Ansonsten besteht Brand und Explosionsgefahr. - Halten Sie das Ladegerät sauber DurchVerschmutzungbesteht die Gefahr eines elektrischen Schlages. - Überprüfen Sie vor jeder Benut- zung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. - Zweckentfremden Sie das Kabel nicht, um das Ladegerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. DE12 13

Ladegerät-Modell AL C20D Eingangsstrom 220-240 V ～, 50/60 Hz 120 W Ausgangsstrom 21 V , 4 A Schutzklasse II Anzeige des Ladezustands Laden des Akkus HINWEIS

- Der Akku ist bei Auslieferung teilweise geladen. Um eine optimale Leistung zu gewährleisten, laden Sie den Akku vor dem ersten Gebrauch vollständig auf. - Achten Sie auf die korrekte Netzspannung: Die Spannung der Stromquelle muss der Spannung entsprechen, die auf dem Typenschild des Geräts angegeben ist. - Nehmen Sie den Akku aus dem Ladegerät, nachdem er vollständig geladen wurde.

1. Verbinden Sie das Ladegerät mit der Netzsteckdose.

Sie sollten einen Signalton hören und die grüne LED leuchtet auf.

2. Setzen Sie den Akku in das Ladegerät ein. Richten

Sie dafür die erhabenen Stege am Akku auf die Vertiefungen im Ladegerät aus und drücken Sie dann der Akku hinein.

3. Den Ladezustand des Akkus können Sie anhand

der Tabelle ermitteln.

4. Wenn der Akku aufgeladen ist, leuchtet die grüne

LED. VERWENDUNG TECHNISCHE DATEN BETRIEB Das mitgelieferte Ladegerät ist für die Verwendung mit PERUN-Akkus vorgesehen. Wartung und Reinigung Reinigen Sie gelegentlich das Ladegerät mit einem wei- chen, sauberen und trockenen Pinsel. Entsorgung Ladegeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Ladegeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Ladegeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

WARTUNG UND LAGERUNG

EC-KONFORMITÄTSERKLÄRUNG

Gemäß den Bestimmungen der Richtlinien des Rates Wir MEROTEC GmbH, Otto-Brenner-Straße 8, 47877 Willich/ Deutschland Erklären hiermit, dass unser Produkt: Bezeichnung der Maschine: 20 V Ladegerät AL C20D B0Q-SP07-2040ZA / B0Q-SP07-2040ZB Funktion: Batterie auaden den wesentlichen Anforderungen von Arbeitsschutz und Arbeitssicherheit gemäß der nachfolgenden Richtlinien entspricht: Niederspannungsrichtlinie 2014/35/EU Richtlinie über elektromagnetische Verträglichkeit 2014/30/EU RoHS-Richtlinie 2011/65/EU Die in diesem Zusammenhang geltenden Normen: EN 60335-1: 2012+A11+A13 EN 60335-2-29: 2004+A2+A11 EN 55014-1: 2017 EN 55014-1: 2006+A1+A2 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 50581: 2012 EN62233: 2008 Bevollmächtigter Unterzeichnender Datum: 24.03.2020 Unterschrift:________________________ Ort: Willich Name: Roland Menken Geschäftsführer Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. DE14 15
