BEDIENUNGSANLEITUNG IPCB74521 ABUS

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 8.

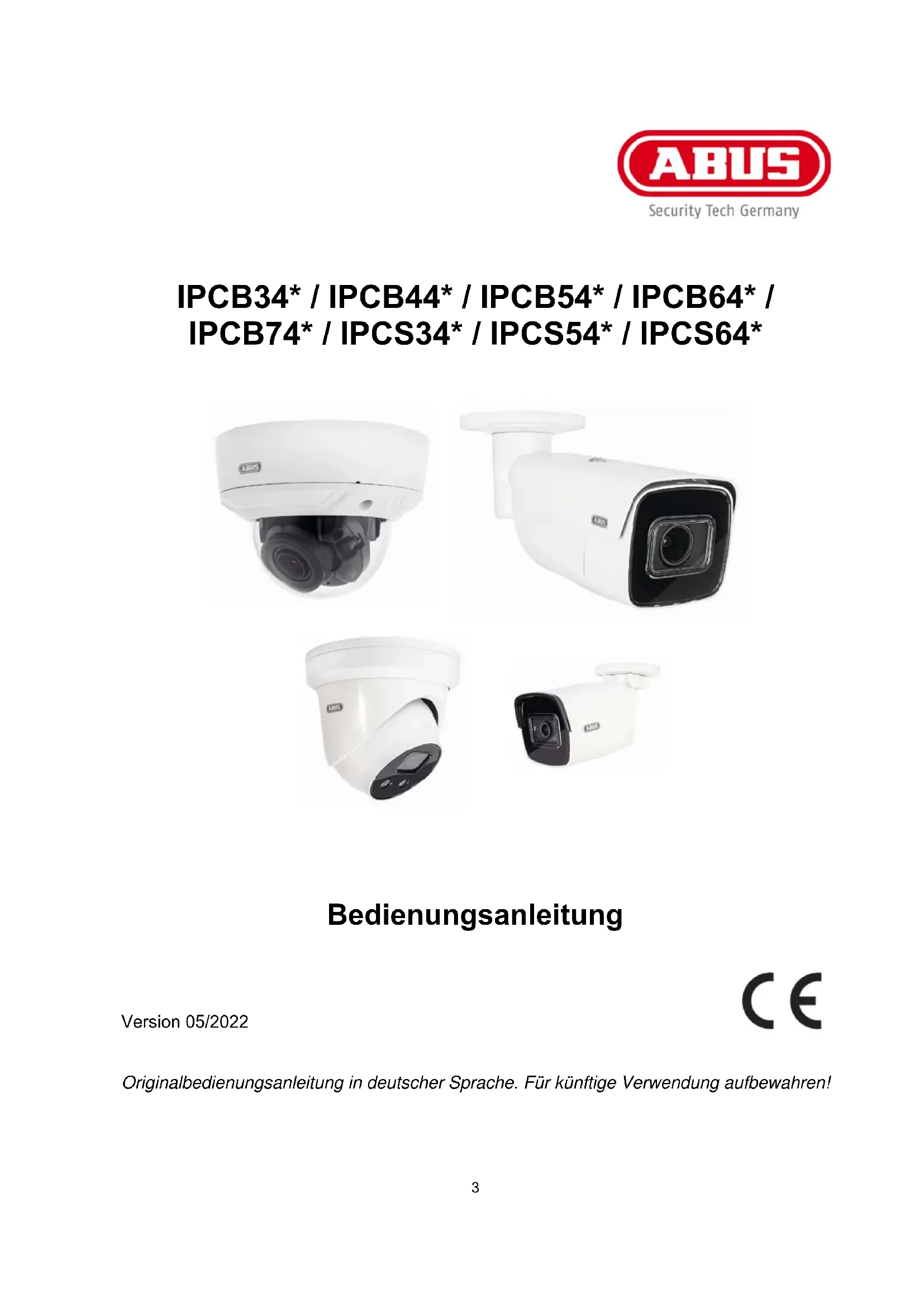

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!4 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. IPCB44561A Hiermit erklärt ABUS Security-Center, dass das Gerät IPCB44561A der RED-Richtlinie 2014/53/EU entspricht. Das Gerät erfüllt zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com/IPCB44561A Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.5 Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch: Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden. Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung. Das Gerät ist für den Einsatz im Innen- und Außenbereich (IP66) konzipiert. Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb: Nässe oder zu hohe Luftfeuchtigkeit Extreme Kälte oder Hitze Direkte Sonneneinstrahlung Staub oder brennbare Gase, Dämpfe oder Lösungsmittel starke Vibrationen starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern. Die Kamera darf nicht auf unbeständigen Flächen installiert werden. Allgemeine Sicherheitshinweise: Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden. Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden. Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an. Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten. Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen! Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).6 Sicherheitshinweise

1. Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die

Versorgungsspannung und den Stromverbrauch.

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen. Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgenden Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag

kommen: Öffnen Sie niemals das Gehäuse oder das Netzteil. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.7 Inhaltsverzeichnis

6.2 Zugriff auf die Netzwerkkamera über Web-Browser ..................................................... 13

6.11 Hinweise zur Installation bei Verwendung der Objekterkennung ................................ 17

1. Bestimmungsgemäße Verwendung

Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC).

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw. Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden. Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z. B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.11

3. Merkmale und Funktionen

Die effektive IR Reichweite ist abhängig vom Einsatzort. Licht absorbierende Oberflächen oder keine IR Licht reflektierende Objekte im Blickfeld reduzieren die IR Reichweite bzw. bedingen ein zu dunkles Videobild. Ferner können reflektierende Objekte in direkter Kameranähe (Dachrinne, Wand) störende Reflektionen des IR Lichtes im Bild zur Folge haben.12

4. Gerätebeschreibung

Weitere Informationen zu Anschlüssen und dem korrekten Verbau der IP Kamera finden Sie in der Installationsanleitung, verfügbar unter www.abus.com .

5. Beschreibung der Anschlüsse

Weitere Informationen zu Anschlüssen und dem korrekten Verbau der IP Kamera finden Sie in der Installationsanleitung, verfügbar unter www.abus.com .

6. Erstinbetriebnahme

6.1 Verwendung des ABUS IP Installers zur Kamerasuche

Installieren und starten Sie den ABUS IP Installer. Dieser ist über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar. Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse. Die IP-Einstellungen der Kamera können über den IP Installer geändert werden. Über die Schaltfläche „Browser“ kann eine zuvor gewählte Kamera direkt im Internet-Browser geöffnet werden (es wird der als Standardbrowser unter Windows eingestellte Browser verwendet).13

6.2 Zugriff auf die Netzwerkkamera über Web-Browser

Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet-Explorer muss bei geändertem http Port zusätzlich „http://“ vor der IP Adresse eingegeben werden.

6.3. Generelle Hinweise zur Verwendung der Einstellungsseiten Funktionselement Beschreibeun

Vorgenommene Einstellungen auf der Seite speichern. Es ist darauf zu achten, dass Einstellungen nur nach Drücken der Schaltfläche für das Speichern übernommen werden.

Funktion deaktiviert

Internet Explorer Für die Videodarstellung im Internet-Explorer wird ein sogenanntes ActiveX Plugin verwendet. Dieses Plugin muss im Browser installiert werden. Eine Entsprechende Abfrage für die installation erscheint direkt nach Eingabe von Benutzername und Passwort.

Falls die Installation des ActiveX Plugins im Internet Explorer geblockt wird, so ist es nötig die Sicherheitseinstellungen für die ActiveX Installation/Initialisierung zu reduzieren.14 Mozilla Firefox / Google Chrome / Microsoft Edge Für die Videodarstellung in diesen Browsern wird ein weiteres Video-Plugin benötigt. Im oberen rechten Bereich der Live-Ansicht wird dieses Plugin zum Download und zur Installation auf dem PC angeboten.

6.5 Erstpasswortvergabe

Aus IT-Sicherheitsgründen wird gefordert ein sicheres Kennwort mit entsprechender Verwendung von Kleinbuchstaben, Großbuchtstaben, Zahlen und Sonderzeichen zu verwenden. Ab Werk ist kein Kennwort vergeben, dies muss bei der ersten Verwendung der Kamera vergeben werden. Dies Kann über den ABUS IP-Installer (Schaltfläche „Aktivieren“) oder über die Web-Seite geschehen. Ein sicheres Kennwort muss mindestens folgende Anforderungen erfüllen: - 8-16 Zeichen - Gültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen ( !“#$%&()*+,- ./:;<=>?@[\]^_{|}~Leerzeichen ) - 2 verschiedene Arten von Zeichen müssen verwendet werden15

6.6 Startseite (Login-Seite)

Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite.16

6.7 Benutzerkonten und Passwörter

Übersicht der Benutzertypen mit den Bezeichnungen des Benutzernamens, der Standard-Passwörter und der entsprechenden Privilegien: Benutzertyp Benutzername Standard-Passwort Privilegien Administrator

(für Zugriff über Web-Browser, Mobil-App oder Aufzeichnungsgerät) installer <veränderbar durch installer> <vergeben und veränderbar durch admin>

Vollzugriff Betreiber <vergeben und veränderbar durch admin> <vergeben und veränderbar durch admin> Individuell aktivierbar: Liveansicht Wiedergabe SD/NAS Einzelbildsuche SD/NAS (PT)Z Steuerung Manuelle Aufzeichnung Neustart 2-Wege-Audio Formatieren der SD Karte Parameteränderung in Einstellungen Benutzer (für Zugriff über Web-Browser) <vergeben und veränderbar durch admin> <vergeben und veränderbar durch admin> Liveansicht Wiedergabe SD/NAS Einzelbildsuche SD/NAS

6.8 Einbindung der Kamera in ABUS NVR

Folgende Daten sind für die Einbindung der Kamera in ABUS NVR notwendig: IP Adresse / Domänenname Server Port (Standard 8000) Benutzername: installer Passwort: <Passwort> (vergeben und veränderbar durch Installer)

6.9 Einbindung der Kamera in ABUS Link Station App

Über P2P Cloud Funtion: QR Code oder 9-stelliger Teil der Software-Seriennummer ( Beispiel: IPCS6213020210121AAWRF12345678 ) Vergebenes Passwort für die P2P-Cloud Funktion Alternativ: Folgende Daten sind für die Einbindung der Kamera über die IP Adresse notwendig: IP Adresse / Domänenname Server Port (Standard 8000) Benutzername: installer Passwort: <Passwort> (vergeben und veränderbar durch Installer)17

6.10 Einbindung der Kamera in ABUS CMS

Folgende Daten sind für die Einbindung der Kamera in ABUS CMS Software notwendig: IP Adresse / Domänenname http Port (Standard 80) rtsp Port (Standard 554) Benutzername: installer Passwort: <Passwort> (vergeben und veränderbar durch Installer)

6.11 Hinweise zur Installation bei Verwendung der Objekterkennung

Die Objekterkennung der Kamera kann Menschen und Fahrzeuge als Objekt erkennen. Andere Störeinflüsse werden dadurch ignoriert. Um eine optimale Performance der Objekterkennung zu erreichen sind bestimmte Rahmbedingungen bei der Installation bzw. beim Sichtfeld der Kamera zu beachten.

1. Die Installationshöhe der Kamera sollte zwischen 2.5 und 5 Meter gewählt werden. Die Neigung sollte 10

Grad nicht überschreiten.

2. Die Objekthöhe im gewählten Bildausschnitt muss zwischen 1/16 und 1/2 der Bildhöhe sein. Sind

Objekte im Bild zu groß oder zu klein dargestellt, dann werden diese möglicherweise nicht korrekt erkannt.

3. Beachten Sie, daß unterhalb der Kamera ein bestimmter Bereich unüberwacht ist.

4. Die maximale Überwachungsdistanz in Abhängigkeit von der Brennweite der Kamera ist wie folgt:

5. Spiegelnde Oberflächen im Bildausschnitt können die Objekterkennung irritieren.

6. Achten Sie darauf, daß keine Äste oder Blätter im Nahbereich der Kamera im Bildausschnitt enthalten

7. Domekameras mit Kuppeln sind für die Außenüberwachung mit Objekterkennung weniger gut geeignet,

da in ihrer Kuppel Lichtstreuungen oder Lichtreflektionen entstehen können. Dies beeinflusst die Objekterkennung.

8. Verwenden Sie keine Objekterkennung in Bereichen mit entsprechend hoher Anzahl oder Frequenz von

Objektiven (Menschen, Fahrzeuge). Es entsteht dadurch eine hohe Anzahl von Alarmen. Brennweite Max. Überwachun

7. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

Wählen Sie durch Klicken des entsprechenden Registers „Live-Ansicht“ „Wiedergabe“, „Bild“ oder „Konfiguration“ aus. Schaltfläche Beschreibung Anzeige des aktuell eingeloggten Benutzers Abmelden des Benutzers Live-Ansicht Livebild-Anzeige Wiedergabe Wiedergaben von Videodaten auf der microSD Karte Bild Bildabruf von gespeicherten Einzelbildern (z.B. erfasste Kennzeichen

Konfiguration Konfigurationsseiten der IP Kamera

Menüleiste Live-Bildanzei

7.2 Live-Bildanzeige

Mittels Doppelklicks können Sie in die Vollbildansicht wechseln. Unten links in der Steuerleiste befindet sich eine Schaltfläche zum Anpassen des Anzeigeformates. Schaltfläche Beschreibung 4:3 Ansicht aktivieren 16:9 Ansicht aktivieren Originalgröße anzeigen Ansicht automatisch an Browser anpassen

Schaltfläche Beschreibung Videostream-Auswahl Video Plugin Auswahl (installiertes ABUS_IPC_Web_Plugin oder Quicktime Video Plu

Aktivieren des Mikrofons am PC zur 2-Wege-Audio- Kommunikation Pixelzähler (Funktion zur Ermittlung der minimalen horizontalen Pixelanzahl eines Kennzeichens

Liveanzeige starten / stoppen Sofortbild (Momentaufnahme) auf PC Manuelle Aufzeichnung auf PC starten / stoppen Digitaler Zoom Aktivieren des Lautsprechers am PC, inkl. Lautstärkeeinstellun

Objektiv Zoom - / Zoom + (falls vorhanden)

In diesem Menü können aufgezeichnete Aufnahmen von dem entspechend eingebundenen Datenträger bzw. Laufwerk gesucht und auf den PC heruntergeladen werden (z.B. SD-Karte). Schaltfläche Beschreibung Wiedergabe stoppen Wiedergabegeschwindigkeit reduzieren Pause Wiedergabegeschwindigkeit erhöhen Wiedergabe bildweise vorwärts Einzelbild auf PC speichern Video-Clip Funktion Digitaler Zoom (auch während der Wiedergabe) Aktivieren des Lautsprechers am PC, inkl. Lautstärkeeinstellung Herunterladen von aufgezeichneten Videodateien

Kalender mit Tagesauswahl. Ein blaues Dreieck zeigt, dass Aufnahmen an diesem Tag vorhanden sind.

Markierung des Aufnahmetyps (Daueraufnahme, Ereignisaufnahme)

Es ist eventuell nötig, den Browser mit sog. Admin-Rechten zu starten, um Dateien erfolgreich auf dem PC zu speichern.21

In diesem Menü können Einzelbilder von dem entspechend eingebundenen Datenträger bzw. Laufwerk auf den PC heruntergeladen werden (z.B. SD-Karte). Dateityp: Wählen Sie den Ereignistyp aus, welcher die Speicherung des Einzelbildes veranlasst hat und nach dem Sie suchen möchten Startzeit / Endzeit: Datum- und Zeiteingrenzung Suchen: Suche starten Download: Markieren Sie zunächst die Dateien, welche Sie herunterladen möchten. Drücken Sie diese Schaltfläche, um das Herunterladen zu starten.

Es ist eventuell nötig, den Browser mit sog. Admin-Rechten zu starten, um Dateien erfolgreich auf dem PC zu speichern.2223

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen.

Live-Ansicht Parameter Hier können Sie den Protokolltyp und die Live-Ansicht-Leistung der Kamera einstellen. Protokoll TCP: Transmission Control Protokoll: Übertragunsprotokoll mit Absicherung gegenüber Übertragungsfehlern. Bei Fehlübertragung werden Pakete neu gesendet. Bei zu hoher Fehlerhäufigkeit ist dieses Protokoll aber negativ für die Echtzeitübertragung. UDP: Echtzeit Audio- und Video Übertragung ohne Sicherungsmechanismus MULTICAST: Verwendung des Multicastprotokolls (die Netzwerkkomponenten müssen Multicast unterstützen). Weitere Multicast Einstellungen befinden sich unter Konfiguration / Netzwerk. HTTP: Steuer- und Videodaten werden über den http Port getunnelt.

Live-Ansicht-Performance Hier können Sie die Einstellung der Performance für die Live Ansicht vornehmen. Live-Indikator (Rules Information) Sobald diese Funktion aktiviert ist, dann wird bei verwendeter und ausgelöster Bewegungserkennung ein Rahmen um den ausgelösten Bereich im Livebild angezeigt.24 Bildformat Einstellung, in welchem Format das Einzelbild aus der Liveansicht (Schaltfläche Sofortbild) gespeichert werden soll (JPEG, BMP). Aufzeichnung-Dateieinstellungen Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“. Aufzeichnung-Dateigröße Sie haben die Auswahl zwischen 256 MB, 512 MB und 1 GB als Dateigröße für die Aufzeichnungen und heruntergeladenen Videos zu wählen. Speichern unter Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll. Als Standard-Pfad wird C:\\<Benutzer>\<Computername>\Web\RecordFiles verwendet. Download.Datei speichern als Hier könnenSie den Dateipfad für heruntergeladene Videos hinterlegen. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\DownloadFiles

Bild-Speich.-Einstellungen Hier können Sie die Pfade für Sofortbilder, Schnappschüsse während der Wiedergabe und zugeschnitte Videos hinterlegen. Live-Schnappschuss sichern unter Wählen Sie den Dateipfad für Sofortbilder aus der Liveansicht aus. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\CaptureFiles Schnappschuss speichern bei Wiedergabe Sie können hier den Pfad hinterlgen unter welchem die Sofortaufnahmen aus der Wiedergabe gespeichert werden soll. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\PlaybackPics Clips sp. Unter Hier können Sie den Speicherpfad hinterlegen, unter welchem zugeschnittene Videos hinterlegt werden sollen. Standardmäßig ist folgender Pfad hinterlegt: C:\\<Benutzer>\<Computername>\Web\PlaybackFiles25

8.2.1 Systemeinstellungen

Basisinfo Gerätename: Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen zur übernehmen. Modell: Anzeige der Modellnummer Seriennummer: Anzeige der Seriennummer Firmware-Version: Anzeige der Firmware Version Cod.-Version: Anzeige der Codierungsversion Anzahl Kanäle: Anzeige der Kanalanzahl Anzahl HDDs/SDs: Anzahl der installierten Speichermedien (SD-Karte, max. 1) Anzahl Alarmeingänge: Anzeige der Alarmeingang-Anzahl Anzahl Alarmausgänge: Anzeige der Alarmausgang-Anzahl26

8.2.1.2 Zeiteinstellungen

Zeitzone Auswahl der Zeitzone (GMT) Zeiteinstellungsmethode NTP Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem Zeitserver zu synchronisieren.Aktivieren Sie NTP um die Funktion zu nutzen. Server-Adresse IP-Serveradresse des NTP Servers. NTP-Port Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123) NTP-Aktualisierungsintervall 1-10080 Min.

Man. Zeitsynchron. Gerätezeit Anzeige der Gerätezeit des Computers Zeiteinstellung Anzeige der aktuellen Uhrzeit anhand der Zeitzonen-Einstellung. Klicken Sie „Synchr. mit Comp-Zeit“ um die Gerätezeit des Computers zu übernehmen.27

Sommerzeit Sommerzeit aktivieren Wählen Sie „Sommerzeit“, um die Systemzeit automatisch an die Sommerzeit anzupassen. Startzeit Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest. Endzeit Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

Die RS-232 Schnittstelle für Servicezwecke.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“28

8.2.1.5 VCA-Ressource

Die IP Kamera kann in 2 verschiedenen Modi betrieben werden. Diese Einstellung hat direkten Einfluss auf bestimmte Features bzw. Menüanzeigen im Browser. Smart-Ereignis-Modus (Standard): In diesem Modus stehen nur 2 Video-Streams zur Verfügung (1. und

2. Video-Stream). Für die meinsten Anwendungen ist dies

ausreichend. Es stehen im Besonderen VCA Funktionen mit Objekterkennung (Mensch, Fahrzeug) zur Verfügung (z.B. Tripwire oder Intrusion Detection).

Überwachungsmodus: In diesem Modus stehen 3 Video-Streams zur Verfügung. VCA Funktionen (Video-Content-Analyse) wie Tripwire oder Intrusion Detection stehen nicht zur Auswahl bereit. Alle Ressources des DSP werden auf die Erzeugung der Video-Streams verwendet.

8.2.1.6 Über / Lizenzinformationen

Anzeige von Lizenzinformationen29

8.2.2.1 Upgrade und Instandhaltung

Neustart Klicken Sie „Neustart“ um das Gerät neu zu starten. Standard Wiederherst. Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen. Standard Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen. Konf.Datei imp. Konfig-Datei Wählen Sie hier den Dateipfad um eine Konfigurations-Datei zu importieren. Status Anzeige des Import-Status Konf.-Datei exp. Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren. Remote-Upgrade Firmware Wählen Sie den Pfad aus um die Kamera mit einer neuen Firmware zu aktualisieren. Status Anzeige des Upgrade-Status. Automatischer Neustart30 Automatischer Neustart aktivieren / Neustart-Zeit: Ein automatischer Neustart ist einmal pro Woche möglich. Wählen Sie dazu den Tag und die Uhrzeit aus.

In diesem Punkt können Log-Informationen der Kamera angezeigt werden. Damit Log-Informationen gespeichert werden muss eine SD-Karte in der Kamera installiert sein.

8.2.2.3 Sicherheits-Audit-Protokoll

Dieses Protokoll zeigt mehr Details über die Zugriffe von Clients auf die Kamera. Diese Liste kann als Excel Dateil exportiert werden. Alternativ können die Log-Informationen direkt an eine TCP Server (Log Server) geschickt werden (z.B. mittels der Software „Hercules SETUP utility“ von „HW-group.com“). Weiterhin ist es auf dieser Menüseite möglich ein selbstsigniertes Zertifikat zu erstellen oder ein CA Zertifikat hochzu laden.

8.2.3.1 Authentifizierung

In diesem Menüpunkt können Einstellungen zur Sicherheit bzw. Verschlüsselung des Zugriffs auf die Web- Seite der Kamera sowie den Abruf des Videostroms über das RTSP Protokoll vorgenommen werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“31 RTSP-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt. Die Einstellung „digest“ wird empfohlen, falls der Client dies unterstützt. RTSP Digest Algorithmus: MD5 – kryptografische Hashfunktion SHA256 – In der Sicherheit verbesserte kryptografische Hashfunktion WEB-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt. Die Einstellung „digest/basic“ bietet eine größere Kompatibilität zu verschiedenen Clients. WEB Digest Authentifizierung: MD5 – kryptografische Hashfunktion SHA256 – In der Sicherheit verbesserte kryptografische Hashfunktion

8.2.3.2 IP-Adressfilter

IP-Adressfilter aktivieren Setzen des Auswahlhakens aktiviert die Filterfunktion. IP-Adressfiltertyp Erlaubt: Die weiter unten definierten IP Adressen werden für einen Zugang zur Kamera akzeptiert. Verboten: Die weiter unten definierten IP Adressen werden geblockt. Die Eingabe einer IP erfolg über das Format xxx.xxx.xxx.xxx.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“32

8.2.3.3 Sicherheitsdienst

SSH aktivieren Diese Funktion aktiviert den Telnet Port und das Telnet Protokoll. Sperre für illegale Anmeldung aktivieren Bei Aktivierung dieser Funktion wird bei Falscheingabe (3x … 20x) von Benutzername oder Passwort der Kamerazugriff über die Web-Oberfläche gesperrt.

8.2.3.4 Erweiterte Sicherheit

Steuerungszeitüberschreitung aktivieren: Erfolgt keine aktive Bedienung der Kamera über die Web- Oberfläche für eine gewisse Zeit (1 – 60 Min., Standard 15 Min.), dann wird der Benutzer abgemeldet.33

8.2.4 Benutzer verwalten

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen. Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“. Es erscheint ein neues Fenster mit den Daten und Berechtigungen. Benutzername Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss Benutzertyp Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung. Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer. Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügung: Wiedergabe, Suche/ Arbeitsstatus abfragen. Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an. Kennwort Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingeben muss. Bestätigen Bestätigen Sie das Passwort durch erneute Eingabe.

8.2.4.1 Online-Benutzer

Anzeige der aktuell eingeloggten Benutzer mit IP Adresse und Zeit der Aktivität.

Übernehmen Sie die getroffenen Einstellungen mit „OK“. Klicken Sie „Abbrechen“ um die Daten zu verwerfen.34

Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden. NIC-Einstell. NIC-Typ Wählen Sie die Einstellung für ihren Netzwerkadapter. Sie haben die Auswahl zwischen folgenden Werten: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup; 10M/100M/1000M Auto DHCP Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und weitere Netzwereinstellungen zu übernehmen. Die Daten werden automatisch von dem Server übernommen und können nich manuell geändert werden. Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus. IPv4-Adresse Einstellung der IP-Adresse für die Kamera IPv4 Subnetzmaske Manuelle Einstellung der Subnetzmaske für die Kamera IPv4-Standard-Gateway Einstellung des Standard-Routers für die Kamera. IPv6 Modus Manuell: Manuelle Konfiguration der IPv6 Daten35 DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt. Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt. IPv6 Adresse Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden. IPv6 Subnetzmaske Anzeige der IPv6 Subnetzmaske. IPv6 Standard Gateway Anzeige des IPv6 Standard Gateways (Standard Router) MAC-Adresse Hier wird die IPv4 Hardware-Adresse der Kamera angezeigt, diese können Sie nich verändern. MTU Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500 voreingestellt. DNS-Server Bevorzugter DNS-Server Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie hier die Adresse des bevorzugten DNS-Servers ein. Altern. DNS-Server Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers. Domainnamen-Einstellungen In diesem Menüpunkt kann eine dynamischer Domain-Name konfiguriert werden. Über diesen Namen kann die Kamera dann im lokalen Netzwerk angesprochen werden.

DDNS aktivieren: Das Setzen des Auswahlhakens aktiviert die DDNS-Funktion.36 DDNS Typ: Wählen Sie einen Serviceanbieter für den DDNS Service aus (Standard: ABUS Server) Server-Adresse: IP Adresse des Dienstanbieters (bei Option ABUS Server bereits ausgefüllt) Domäne: Registrierter Hostname beim DDNS-Serviceanbieter (wenn vorhanden) Port: Port des Service (wenn vorhanden) Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter (ABUS Server Benutzer) Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter (ABUS Server Kontopasswort)

Falls Sie auf die Kamera von extern zugreifen möchten, müssen folgende Ports konfiguriert werden. HTTP-Port Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten. RTSP-Port Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten. HTTPS-Port Der Standard-Port für die HTTPS- Übertragung lautet 443. Server Port Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten. Erweiterter SDK Service Port Dieser Port wird für die verschlüsselte Kommunikation als Alternative zum Server Port benötigt. WebSocket Port / WebSocket(s) Port Diese Ports werde für die Videoanzeige in Browsern wie Google Chrome oder Mozilla Firefox verwendet. Die Installation eines zweiten Web-Plugsins ist dafür nötig.37

UPnP aktivieren: Aktivierung bzw. Deaktivierung der UPnP Schnittstelle. Bei Aktivierung ist die Kamera z.B. in der Windows Netzwerkumgebung auffindbar. Name: Definition des Namens für die UPnP Schnittstelle (mit diesem Namen erscheint die Kamera z.B. in der Windows Netzwerkumgebung) Mapping Port Type Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten. Sie haben die Auswahl zwischen „Auto“ oder „Manuell“. Protokollname: HTTP Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten. Server Port (Steuerport)

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“38 Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten. Externer Port Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert wurde. Status Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

Nicht alle Router unterstützen die UPnP Port-Mapping Funktion (auch Auto UPnP genannt).

Ein Multicast Server dient zur Vervielfältigung von Video-Streams für den Zugriff von mehreren Clients, ohne dass die IP Kamera zusätzlich dadurch belastet wird. IP Adresse: IP Adresse des Multicast-Servers Stream Typ: Auswahl des Video-Streams, welcher dem Multicast Server zur Verfügung gestellt wird Videoanschluss: Video Port Audioanschluss: Audio Port

SNMP v1/2 SNMPv1 aktivieren: Aktivierung von SNMPv1 SNMPv2 aktivieren: Aktivierung von SNMPv2 SNMP-Community schreiben: SNMP-Community String für das Schreiben SNMP-Community lesen: SNMP-Community String für das Lesen Trap-Adresse: IP Adresse de TRAP Servers Trap-Port: Port des TRAP Servers Trap-Community: TRAP-Community String

SNMP v3 SNMPv3 aktivieren: Aktivierung von SNMPv3 Benutzername lesen: Benutzername vergeben Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung auth, no priv.: Authentifizierung, Keine Verschlüsselung no auth, no priv.: Keine Authentifizierung, Verschlüsselung Authent.-Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA Kennw.-Authent.: Kennwortvergabe Private-Key-Algoritmus: Verschlüsselungsalgoritmus wählen: DES, AES Private-Key-Kennwort: Kennwortvergabe Benutzername schreiben: Benutzername vergeben Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung auth, no priv.: Authentifizierung, Keine Verschlüsselung no auth, no priv.: Keine Authentifizierung, Verschlüsselung Auth.- Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA Kennw.-Authent.: Kennwortvergabe Private-Key-Algoritmus: Verschlüsselungsalgoritmus wählen: DES, AES39 Private-Key-Kennwort: Kennwortvergabe

SNMP Sonst. Einstellungen SNMP-Port: Netzwerkport für den SNMP Dienst

Um erfasste Videos oder Bilder auf einen FTP Server hochzuladen, müssen folgende Einstellungen vorgenommen werden. Server-Adresse Hinterlegen Sie hier die IPAdresse des FTP-Servers Port Geben Sie hier die Port-Nummer des FTP-Servers ein. Der Standard-Port für ftp Server lautet 21. Benutzername Benutzername des Kontos, das im FTP-Server konfiguriert wurde Kennwort Passwort des Kontos, das im FTP-Server konfiguriert wurde Bestätigen Bitte geben sie hier das Passwort erneut ein. Verzeichnisstruktur Wählen Sie hier den Speicherort für die hochgeladenen Daten aus. Sie haben die Auswahl zwischen „Speichern im Stammverzeichnis.“; „Sp. im überg. Verz.“; „Sp. im unterg. Verz.“. Überg. Verz. Dieser Menüpunkt steht Ihnen nur zur Verfügung, falls unter Verzeichnisstruktur „Sp. im überg. Verz.“ oder „Sp. im unterg. Verz.“.ausgewählt wurde. Sie können hier den Namen für das übergeordnete Verzeichnis auswählen. Die Dateien werden in einem Ordner des FTP-Servers gespeichert. Wählen Sie zwischen „Gerätename ben.“, „Gerätenr. ben.“, „Geräte-IP-Adr. ben.“40 Unterverzeichnis Wählen Sie hier den Namen für das Unterverzeichnis aus. Der Ordner wird im übergeordneten Verzeichnis eingerichtet.Sie haben die Auswahl zwischen „Kameraname ben.“ oder „Kameranr. ben.“. Bildarchivierungsinterval Über diese Funktion wird vermieden, dass zu vielen Bilddateien über die Zeit in einem Ordner sich befinden. Das Dateisystem des Servers kann eine solche große Menge an Dateien gegebenfalls nicht mehr verarbeiten oder anzeigen. Beispiel: Die Einstellung „2 Tage“ speichert Bilder von 2 Tagen in einem Unterordner. Die Ordnerbezeichnung ist jeweils das Start und Enddatum dieses Zeitraumes. Bildname Der Bildname kann mit einem benutzerdefiniertenTeilnamen am Anfang versehen werden (Präfix). Bild hochladen Markieren Sie „Bild senden“ um Bilder auf den FTP-Server hochzuladen.

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen. Absender Absender Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“41 Absender-Adresse Tragen Sie hier die E-Mail Adresse des Absenders ein. SMTP-Server Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googlemail.com) SMTP-Port Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert. E-Mail-Verschlüsselung Wählen Sie die vom E-Mail-Server gewünschte Verschlüsselung aus (SSL, TLS, STARTTLS) Interval Stellen Sie hier die Zeitspannw zwischen dem Versenden von E-Mails mit Bildanhängen ein. Bildanhang Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

Authentifizierung Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion, um sich mittels Authentifizierung am Server anzumelden. Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eingegeben werden. Benutzername Geben Sie ihren Benutzernamen des E-Mail-Accounts ein. Dies ist der Teil bis zum @-Zeichen. Kennwort Geben Sie das Kennwort des E-Mail-Kontos ein. Bestätigen Bestätigen Sie durch erneute Eingabe das Kennwort. Empfänger Empfänger1 / Empfänger2 Geben Sie den Namen des Empfängers ein. Empfänger1-Adresse / Empfänger2-Adresse Geben Sie hier die E-Mail-Adresse der zu benachtigenden Person ein.

Die ABUS Link Station Funktion dient zum einfachen Fernzugriff auf das ABUS Gerät per Link Station APP (iOS / Android). Produkte können einfach über QR-Code eingerichtet und freigegeben werden – ohne komplizierte Konfigurationen im Router (keine Portweiterleitungen nötig). Aktivieren Sie die Funktion und vergeben Sie einen Verifizierungs-Code (6-12 Zeichen, A-Z, a-z, 0-9, min. 2 verschiedene Zeichentypen empfohlen). Der QR Code kann anschließend in der ABUS Link Station APP abfotografiert werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“42

2. IP-Kamera über QR Code oder 9-stelligen Seriennummernteil zur ABUS Link Station App hinzufügen

3. Push Benachrichtigung in APP aktivieren (Mehr/Funktionseinstellungen/Push-Benachrichtigung)

4. "Alarmbenachrichtigung“ in den individuellen Kameraeinstellungen in der Link Station App aktvieren.

5. Gewünschten Detektor in IP-Kamera aktivieren und konfigurieren (Bewegungserkennung, Tripwire

oder Intrusion Detection)

6. "Ereignisgesteuerte Einzelbildaufnahme" in IP-Kamera unter

Speicherung/Einzelbildaufnahme/Erfassungsparameter aktivieren

7. Regel im Ereignis Manager in IP-Kamera hinzufügen und als Aktion "NVR/CMS Benachrichtigen"

auswählen Push-Ergebnis im Smartphone: - Push-Info in Statusleiste - 1 Einzelbild unter "Nachrichten" in Link Station App - optional: bei gebauter SD Karte und Dauer bzw. Ereignis-Video-Aufzeichnung auch kurze Videosequenz einsehbar

HTTPS aktivieren: Aktiviert die HTTPS Funktion. Dies ermöglicht eine sichere Verbindung mit Verbindungszertifikat. Bitte beachten Sie, dass weitere Schritte für die Konfiguration der HTTPS Funktion notwendig sind.

Video/Audio-DSCP: (Differentiated Service Code Point) (0~63): Priorität für Video/Audio IP Pakete. Je höher der Wert desto höher die Priorität. Ereignis/Alarm-DSCP: (0~63): Priorität für Ereignis/Alarm IP Pakete. Je höher der Wert desto höher die Priorität. DSCP-Verwaltung: (0~63 ): Prioriät für Management IP Pakete. Je höher der Wert desto höher die Priorität.43

IEEE 802.1x aktvieren: 802.1X Authentifizierung aktivieren Protokoll: Protokolltyp EAP-MD5 (ausschließlich) EAPOL-Version: Extensible Authentification Protocol over LAN, Wahl zwischen Version 1 oder 2 Benutzername: Geben Sie den Benutzernamen ein Kennwort: Geben Sie das Kennwort ein Bestätigen: Kennwortbestätigung

8.3.13 Integrationsprotokoll

In diesem Menü kann das ONVIF Protokoll (Open Network Video Interface) aktiviert und konfiguriert werden. Dazu muss ein eigenständiger Benutzer angelegt werden, der dann das ONVIF Protokoll nutzen kann.

8.3.14 Netzwerkdienst

Zur Erhöhung der IT Sicherheit können in diesem Menüpunkt bestimmte Dienste deaktviert werden, wenn diese nicht verwendet werden.

In diesem Menü kann die Übertragung eines XML Telegramms an einen http Server konfiguriert werden. Bei Auslösung eines Ereingnisses (z.B. Bewegungserkennung) oder Smart Ereignisses (z.B. Tripwire) wird dieses XML Telegramm dann übermittelt und kann in einer Drittanwendung weiterverarbeitet werden.44

Stream-Typ Wählen Sie den Stream-Typ für die Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite. Es stehen insgesamt 5 Video Streams zur Verfügung, deren Nutzung aber Client-abhängig ist. Videotyp Dieser Kameratyp verfügt über keine Audiofunktion. Der Video Typ ist auf „Video-Stream“ fixiert. Auflösung Stellen Sie hier die Äuflösung der Videodaten ein. Je nach Kameramodell haben Sie die Auswahl zwischen 1280*720p; 1280*960; 1920*1080p. Bitratentyp Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate. Videoqualität Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein.Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen.Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“ (dargestellt über „+“). Bildrate Gibt die Bildrate in Bildern pro Sekunde an.45 Max. Bitrate Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualiät, beansprucht aber eine größere Bandbreite. Videocodierung Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264, H.265 und MJPEG. Profil Wählen Sie hier ein Profil aus. Sie haben die Auswahl zwischen „Basisprofil“, „Hauptprofil“ und „Hohes Profil“. I Frame-Intervall Stellen Sie hier das I Bildintervall ein, der Wert muss im Bereich 1 – 400 liegen.

Audiocodierung Wählen Sie hier den Audiocode für die Audioübertragung aus (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Audioeingang Aktiviert den Audioeingang (nur bei Kameras mit eingebautem Mikrofon und Mikrofoneingang). Eingangslautstärke Anpassung der Eingangsverstärkung an das Mikrofon. Umgebungsrauschfilter Aktivieren Sie hier die digitale Rauschunterdrückungsfunktion für die Audioübertragung.

8.4.3 ROI (Region of Interest)

Die Funktion Region-of-Interest kann bestimmte Bereiche im Videobild mit höherer Qualität übertragen als den Rest des Videobildes. Dadurch kann entsprechend Übertragungsbandbreite gespart werden. Es steht 1 Bereich für jeden Video-Stream (1, 2) zur Verfügung. Hinweis: Die Videobitrate des gewünschten Video-Steam kann sehr niedrig eingestellt werden (siehe „Video Stream Einstellungen“). Der markierte Bereich im Bild wird automatisch auf ein bestimmtes Qualitätsniveau gebracht, aber der Rest des Bildes bleibt in niedriger Qualität/Bitrate. Feste Region: Es kann ein rechteckiger Rahmen um einen interessanten Bereich gezeichnet werden. Es steht 1 Bereich für jeden Video-Stream (1, 2) zur Verfügung. ROI-Pegel: 1: niedrigere Qualität des Bereiches, 6: höchste Qualität des Bereiches Regionsname: Vergabe eines Namens für den Bereich.

8.4.4 Stream Information

Dual-VCA: Diese Funktion übermitteln die Details der Smart Ereignis Detektoren mit dem Video Stream zum NVR. Im NVR bzw. in der CMS können dann eigenständige Auswertungen basierend auf diesen Daten durchgeführt werden, auch wenn die Aufzeichnung als Daueraufnahme konfiguriert wurde.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“46

8.4.5 Stream Extraktion (VCA-Ressource: Überwachung)

Der 3. Video Stream kann auf einen gewünschten Bildausschnitt zugeschnitten werden. Es wird dann nur dieser Bereich übertragen. Die max. einstellbare Auflösung beträgt 1920 x 1080 Pixel. Bei einer Auflösung kleiner als 1920 x 1080 kann der Bildausschnitt zusätzlich verschoben werden. Dieser Menüpunkt steht nur bei der VCA-Ressourcen Einstellung „Überwachung“ zur Verfügung.47

8.5.1 Anzeigeeinstellungen

Bildanpassung Helligkeit Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100. Kontrast Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100. Sättigung Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100. Schärfe Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen. Einstellbar sind Werte zwischen 0 und 100.

Belichtungseinstellungen Iris Modus Für dieses Kamera ist nur eine manuelle Einstellung der Belichtungsparameter möglich. Belichtungszeit Einstellen der max. Belichtungszeit. Diese Einstellung ist unabhängig vom Iris Modus.

Je höher die Geschwindigkeit der Objekte im Bild ist, desto kürzer muss die Belichtungszeit eingestellt werden. Dabei wird die Bildhelligkeit verringert. Eventuell ist dann eine Zusatzbeleuchtung nötig. Ein gängiger Wert für die Belichtungszeit für sich schnell bewegende Objekte sind 1/250.48

Fokus Die Fokussierung der Kamera erfolgt automatisch nach Neustart oder nach Betätigung des Zoomfunktion. Der Fokus kann aber nachträglich ebenfalls manuell eingestellt werden, dies geschieht direkt Live-Ansicht Seite. Dieser manuell eingestellte Fokuspunkt wird dann selbst nach Kameraneustart wieder eingestellt, da die Kamera diesen Punkt gespeichert hat.

Tag/Nacht-Umschaltung Tag/Nacht-Umsch. Die Tag/Nacht-Umsch. Bietet die Optionen Auto, Tag und Nacht. Auto Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und Nachtmodus um. Die Empfindlichkeit kann zwischen 0-7 eingestellt werden. Tag In diesem Modus gibt die Kamera nur Farbbilder aus.

Bitte beachten Sie: Verwenden Sie diesen Modus nur bei

leichbleibenden Lichtverhältnissen. Nacht In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Bitte beachten Sie: Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen. Zeitplan Empfindlichkeit Einstellung für die Umschaltschwelle für die automatische Tag-/Nachtumschaltung (0-7). Ein niedriger Wert bedeutet eine geringere Beleuchtungsstärke für die Umschaltung in den Nachtmodus. Verzögerungszeit („Filterzeit“) Einstellung einer Verzögerungszeit zwischen Erkennen einer nötigen Umschaltung bis zur Aktion. Smart IR („Intelligentes Zusatzlich“) Diese Funktion kann die Überblendung des Videobildes reduzieren, falls Licht von nahen Objekten reflektiert wird. Zusatzbeleuchtungsmodus Je nach Modelltyp stehen die Optionen „IR Licht“ oder „Weißlicht“ zur Verfügung. Die integrierte Beleuchtung kann auch komplett deaktiviert werden. Lichthelligkeitssteuerung Die generelle Intensität der Beleuchtung kann eingestellt werden. Auto: Automatische Steuerung mit Maximalwert. Manuell: Fixe manuele Einstellung

Gegenlicheinstellungen WDR Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert.49 Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken.

HLC (High Light Compensation) Überstrahlungen am Rand von hellen Lichtquellen werden reduziert (z.B. Autoscheinwerfer). Ein hoher Schwellwert bedeutet hohe Reduktion. Funktion nur bei deaktiviertem WDR. Weißabgleich Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird. Sie haben folgende Optionen zur Auswahl: „Manuell“, „AWB1“, „Gesperrt WB“, „Leuchtstofflampe“, „Glühlampe“, „Warmlicht“, „Naturlicht“. Manuell Sie können den Weißabgleich mit folgenden Werten manuell anpassen.

Gesperrt WB Der Weißabgleich wird einmalig durchgeführt und gespeichert. Andere Verwenden Sie die weiteren Weißabgleichoptionen zur Anpassung der Funktion an das Umgebungslicht. Leuchtstofflampe Anpassung des Weißabgleichs an eine Beleuchtungsumgebung mit Leuchtstofflampen.

Bildoptimierung Dig. Rauschunterdr. Sie haben die Möglichkeit die Rauschunterdrückung zu aktivieren (Normal-Modus) bzw. deaktivieren. Rauschunterdr.-Pegel / 2D/3D DNR Stellen Sie hier den Pegel für die Rauschunterdrückung ein. Graustufen Diese Funktion begrenzt die Reichweite der Graustufendarstellung. Dies kann bei hellen Bildinhalten von Vorteil sein. Videoeinstellungen Spiegeln Drei verschiedene Möglichkeiten der Bildspiegelung sind möglich (horionzal, vertikal, hor. + vert.) Drehen (Vertical Display) Mit dieser Einstellung wird das Bild gedreht, um den vertikalen Blickwinkel zu vergrößern. Das Drehen des Kameramoduls um 90° ist dabei notwendig.

Bitte beachten Sie: Die Funktion Drehen (Vertical Display) steht nicht im „Smart-Ereignis-Modus“ zur Verfü

, sondern nur im „Überwachun

Videostandard Wählen Sie den Videostandard entsprechend der verfügbaren Netzfrequenz aus.

8.5.2 OSD-Einstellungen

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen.

Name anz. Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten. Datum anz. Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten. Kameraname Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll. Zeitformat Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stundne Format angezeigen möchten. Datumsformat Wählen Sie hier das Format für die Datumsanzeige aus. (T= Tag; M= Monat; J= Jahr) Anzeigemodus Hier können Sie die Anzeigeart für die eingeblendeten Elemente auswählen. Sie haben folgende Optionen: „Transparent & bliknend“, „Transparent & nicht blinkend“, „Nicht transparent & blinkend“, „Nicht transparent & nicht blinkend“ OSD-Größe Hier ist eine Anpassung der Schriftgröße aller Texteinblendungen möglich.51

Schriftfarbe Es stehen weiß, schwarz und selbstanpassend als Farben für Texteinblendungen zur Verfügung. Ein selbstangepasste Schrift ändert jede Ziffer in ihrer Farbe schwarz oder weiß, je nachdem ob der Hintergrund heller oder dunkler ist. Anpassung Über diese Funktion können die Platzierung der Textfelder sowie die Text in den Textfeldern eingestellt werden. Ränder links und rechts Festlegen der Abstände zum linken und Rechten Rand. Ränder oben und unten Festlegen der Abstände nach oben und unten.

8.5.3 Privatzonen-Maskierung

Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. Die können max.4 rechteckige Privatzonen im Videobild einrichten. Gehen Sie wie folgt vor, um eine Privatzone einzurichten. Aktivieren Sie das Kästchen „Privatzone aktivieren“. Um eine Privatzone hinzuzufügen, wählen Sie die Schaltfläche „Fläche“ aus. Nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Sie können im Anschluss noch 3 weitere Flächen markieren. Über die Schaltfläche „Alle löschen“ können alle eingerichteten Privatzonen gelöscht werden.

8.5.4 Bildparameterwechsel

In den Bildeinstellungen besteht die Möglichkeit für verschiedene Szenen verschiedene Einstellungen vorzunehmen (z.B. andere Helligkeit oder Gegenlichteinstellung). Diese Szeneneinstellungen können nun über ein Kalendermenü für jeden Monat und für die Stunden für jeden Tag dieses Monats verwendet bzw. eingestellt werden. Diese Funktion hilft dabei unterschiedliche Beleuchtungsphasen der verschiedenen Monate im Jahr so auszugleichen, dass immer ein optimales Bild erzielt werden kann.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“ Übernehmen Sie die getroffenen Einstellungen mit „Speichern“52

8.6.1 Bewegungserkennung

Bereichseinstellungen Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken. Über das Kontrollkästchen „Dynamische Bewegungsanalyse aktivieren“ werden Bewegungen grafisch im Vorschaubild sowie im Livebild markiert (dynamische Markierung je nach Bewegung). Modus Es stehen 2 verschiedene Modi für die Markierung von Bereichen zur Verfügung. Normal: Max. 4 Bereiche, jeder Bereich als Polygon mit max. 10 Ecken, Empfindlichkeitseinstellung ist für jeden Bereich gleich Experte: Max. 8 Bereiche, jeder Bereich als Rechteck, individuelle Empfindlichkeitseinstellung für jeden Bereich Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Bereich festlegen“. Um die Markierung zu verwerfen klicken Sie auf „alle löschen“. Klicken Sie mit der linken Maustaste zur Definition der Ecken des Polygons, oder ziehen Sie nun die Maus über den gewünschten Bereich. Bei der Zeichnung der Polygone beendet ein Rechtsklick das Zeichnen. Bei Rechtecken klicken Sie auf die Schaltfläche „Zeichnen stoppen“. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein.53 Detektionsziel Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

1. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige dieser

Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.

2. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart

Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.

3. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und

Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich

Empfindlichkeit Bestimmt die nötige Intensität der Pixeländerung. Je höher der Wert, desto weniger Pixeländerungen sind nötig, um Bewegung auszulösen. Zeitplan Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die bewegungsgesteuerte Aufzeichnung erfolgen soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei einer Bewegungserkennung erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig. Alarm Ausgang auslösen54 Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Mit diesem Menüpunkt können Sie die Kamera so konfigurieren, dass ein Sabotagealarm ausgelöst wird, sobald das Objektiv abgedeckt wird (sog. Cover Detection). Bereichseinstellungen Aktivieren Sie den Sabotagealarm indem Sie das Kontrollkästchen „Sabotagealarm aktivieren“ anklicken. Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“. Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“. Rechts: geringe Empfindlichkeit Links: hohe Empfindlichkeit. Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die Funktion aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Übernehmen Sie die getroffenen Einstellungen mit „Speichern“55

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Alarmierung des NVRs bzw. der CMS für die weitere Verarbeitung (z.B. Aufnahme auf NVR, oder Vollbildanzeige bei Alarm in CMS)

Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Unter diesem Menüpunkt können Sie den Alarmeingang der Kamera konfigurieren Alarmeingang Nr. Wählen Sie hier den Alarmeingang aus, welchen Sie konfigurieren möchten.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“56 Alarmname Hier können Sie einen Namen für den jeweiligen Alarmeingang vergeben. Bitte verwenden Sie nich t die Alarmeingang Nr. und keine Sonderzeichen. Alarmtyp Wählen Sie hier den Alarmtyp aus. Sie haben die Auswahl zwischen „NO“ (Normally open) oder „NC“ (Normallly closed). Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmeingang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig. Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“57

Sie haben hier die Möglichkeit die beiden Alarmausgänge zu konfigurieren. Alarmausgang Nr. Wählen Sie hier den Alarmausgang aus, welchen Sie konfigurieren möchten. Verzögerung Bei der Einstellung „Manuell“ wird der Alarmausgang nach Ereignis nicht zurückgesetzt. Dieser muss dann manuell über die Schaltfläche „Maueller Alarm“ durch 2-maliges Klicken bestätigt und zurückgesetzt werden. Die reguläre Aktivzeit des Ausganges nach Ereignis beträgt 5 Sekunden. Es kann eine weitere Aktivzeit von bis zu 10 Minuten programiert werden. Alarmname Hier können Sie einen Namen für den jeweiligen Alarmausgang vergeben. Bitte verwenden Sie nicht die Alarmausgang Nr. und keine Sonderzeichen. Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.58

Folgende Ausnahmen können Ereignisse auslösen: - HDD Voll: Falls die interne SD Karte oder ein eingebundenes NAS Laufwerk voll ist - HDD Fehler: Fehler der SD-Karte oder des NAS Laufwerkes - Netzwerk getrennt: Ethernetkabel entfernt - IP-Adresskonflikt - Unzulässige Anmeldung: nach einer falschen Anmeldung kann eine Reaktion programmiert werden Folgende Reaktionen können programmiert werden: - E-Mail versenden - Überwachungszentrum (NVR/CMS) benachrichtigen - Alarmausgang aktivieren

8.6.6 Akustische Alarmausgabe

Die Akustische Alarmausgabe kann vordefinierte Klänge oder individuelle kurze Tonmedien abspielen. Diese Funktion kann nur mit einer Kamera mit Audioausgang oder integriertem Lautsprecher verwendet werden.

Tontyp: Warning (Warnton, Auswahl), Prompt (kurzer akustischer Hinweis), Benutzerdefiniertes Audio (aus Datei) Eine detailiertere Einstellung der gewählten Option erfolgt im nächsten Menüpunkt.

Warning: Wählen Sie eine akustische Meldung aus der Liste aus (englischsprachige Meldungen)

Benutzerdef. Audio: Hinzufügen: Auswahl der Audiodatei (Format: *.wav Datei, max. 512 KByte Dateigröße, Abtastrate 8 kHz) Die Umwandlung einer Audiodatei in das entsprechende Format kann Online Konverter oder Freeware-Software erfolgen. Alarmzeit: Dauer der Wiedergabe Tonlautstärke: Wiedergabelautstärke Zeitplan: Zeitplandefinition (Vorgehensweise gleicht der Einstellung anderer Zeitpläne)59

8.6.7 Szenenänderungserkennung (Scene Change Detection)

Die Funktion kann erkennen, ob die Kamera verdreht wurde. Empfindlichkeit: Je höher der Wert desto geringer muss die Änderung des Bildinhaltes ausfallen, um ein Ereignis auszulösen. Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“. Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.60 Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Intrusion Detection aktivieren: Die Funktion Intrusion Detection löst ein Ereignis aus, wenn ein Objekt, länger als die eingestellte Zeit, in dem zu überwachenden Bereich verweilt. Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden Löschen: Löschen des Bereiches.61

Detektionsziel Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die interne SD Karte

ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.

2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS

NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.

3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige

dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.

4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart

Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.

5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und

Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich

Region: Anzahl der verfügbaren Bereiche: 4 Grenzwert: Je höher der Wert (0-10 Sekunden), desto länger muss sich ein Objekt im zu überwachenden Bereich aufhalten, um ein Ereignis auszulösen. Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.62

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig. Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Tripwire aktivieren: Die Funktion Tripwire erkennt im Videobild, ob sich ein Objekt über eine virtuelle Linie in eine bestimmte oder beide Richtungen bewegt. Daraufhin kann ein Ereignis ausgelöst werden. Vorschauvideo: Konfigurieren Sie hier die virtuelle Linie. Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im63 Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Zeichnen: Nach Drücken der Schaltfläche erscheint eine virtuelle Linie im Vorschauvideo. Diese kann nun angeklickt, und über die roten Eckpunkte mit der Maus verschoben werden. "A" und "B" geben die Richtungen an. Linie: Anzahl der verfügbaren virtuellen Linien: 4 Löschen: Löschen der virtuellen Linie

Detektionsziel Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die interne SD Karte

ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.

2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS

NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.

3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige

dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.

4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart

Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.

5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und

Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich

Richtung: Definition der Richtung(en), bei denen ein Objekt kreuzt und ein Ereignis auslöst. Empfindlichkeit: Je höher der Wert desto früher wird ein kreuzendes Objekt erkannt. Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.64 Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig. Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.10 Bereichseingang Detektion

Die Funktion erkennt den Eintritt eines Objektes in einen markierten Bereich und löst sofort ein Ereignis aus. Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.65 Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden Löschen: Löschen des Bereiches.

Detektionsziel Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die interne SD Karte

ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.

2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS

NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.

3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige

dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.

4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart

Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.

5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und

Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich

Region: Anzahl der verfügbaren Bereiche: 4 Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.66 Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig. Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.11 Bereichsausgang Detection

Die Funktion erkennt das Verlassen eines Objektes in einen markierten Bereich und löst sofort ein Ereignis aus. Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich67 Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden Löschen: Löschen des Bereiches. Region: Anzahl der verfügbaren Bereiche: 4

Detektionsziel Dieser Menüpunkt ist die Einstellung für die Objekterkennung. Die Objekterkennung erkennt auf neuronaler Basis Personen und Fahrzeuge.

1. Bei Verwendung der Objekterkennung enthalten Videoaufnahmen auf die

interne SD Karte ausschließlich Aufnahmen von erkannten Menschen bzw. Fahrzeugen. Sonstige Objekte lösen keine Aufnahme auf die SD Karte auf.

2. Bei Verwendung der Objekterkennung und Aufnahme der Videodaten auf einen ABUS

NVR werden zunächst alle eingedrungenen Objekte als Aufnahme gespeichert. Eine Filterung kann im Anschluß über den ABUS NVR (lokales Bedieninterface) oder die CMS Software (LAN/WAN) erfolgen.

3. Die Objekterkennung (Mensch / Fahrzeug) und die anschließende gefilterte Anzeige

dieser Aufnahmen kann nur in Verbindung mit einem ABUS NVR verwendet werden.

4. Am ABUS NVR können über den angeschlossenen Monitor (HDMI/VGA) im Menü „Smart

Search“ Videoaufnahmen nach Menschen oder Fahrzeugen gefiltert angezeigt werden. Sonstige Aufnahmen der Bewegungserkennung über Menschen und Fahrzeuge hinaus können wie gewohnt in der Wiedergabe angezeigt werden.

5. Eine Filterung der gesamten bewegungsgesteuerten Aufnahmen nach Menschen und

Fahrzeugen ist ebenfalls in der CMS Software von angeschlossenen ABUS NVR möglich

Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden. Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.68 Verknüpfungsmethode Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll. Normale Verknüpfung E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen. Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen. Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen. Akustische Warnung: Diese Funktion kann voreingestellte oder benutzerdefinierte Töne oder Tonmedien ausgeben. Dazu ist ein Kameramodell mit Audioausgang oder integriertem Lautsprecher nötig. Alarm Ausgang auslösen Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden. Aufnahme auslösen Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.69

8.7.1 Aufzeichnungszeitplan

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen um diese auf der SD-Karte zu speichern. Nachaufzeichnung Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein. Überschreiben Stellen Sie hier ein, ob die Aufzeichnungen automatisch überschrieben werden sollen, wenn der Speicherplatz voll ist. Abgelaufene Zeit: Mit dieser Funktion ist die Begrenzung der Speicherdauer auf die SD Karte möglich. Zeitplan Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll. Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden. Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach …“ Funktion. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“. Wählen Sie unter Aufzeichnungstyp den Aufnahmemodus für die gewünschte Zeitspanne. Sie haben die Auswahl zwischen vollgenden Aufzeichnungstypen: Normal: Daueraufzeichnung Bewegung: Bewegungsgestuerte Aufzeichnung Alarm: Alarmeingang (wenn vorhanden)70 Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteurerte Aufzeichnung. Kamera zeichnet entweder bei Bewegungserkennung oder bei Auslösen des Alarmeinganges aus. Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteurerte Aufzeichnung. Kamera zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst werden. Ereignis: Aufzeichnung aller Smart-Ereignisse (z.B. Tripwire)

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

8.7.2 Erfassen / Einzelbild

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen um diese auf einem FTP-Server hochzuladen. Zeitablauf Timing-Schnappschuss aktivieren Aktivieren Sie diese Funktion, um in bestimmten Zeitintervallen Bilder abzuspeichern. Format Das Format für die Bilder ist auf JPEG vorkonfiguriert. Auflösung Stellen Sie hier die Auflösung des Bildes ein. Qualität Wählen Sie die Qualität für die gespeicherten Bilder ein. Intervall Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus. Ereignisgesteuert Ereignisgesteuerten Schnappschuss aktivieren Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern. Bitte beachten Sie, dass der Alarmeingang nur in einigen Modellen vorhanden ist.71

Format Das Format für die Bilder ist auf JPEG vorkonfiguriert. Auflösung Stellen Sie hier die Auflösung des Bildes ein.

Qualität Wählen Sie die Qualität für die gespeicherten Bilder aus. Intervall Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein.

8.7.3 Speicherverwaltung

Hier haben Sie die möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen. Weiterhin können die Daten auf dem Speichermedium verschlüsselt werden. Eine prozentuale Verteilung des Speicherplatzes von Videodaten und Einzelbildern kann ebenfalls vorgenommen werden. Stellen Sie zuerst alle gewünschten Option und Parameter ein und formatieren Sie das Speichermedium anschließend.

In diesem Menü ist die Einrichtung von NAS Speicherorten möglich, diese sind dann in der Kamera als Laufwerk (HDD) zur Speicherung verfügbar. Server-Adresse IP Adresse des NAS Laufwerks72 Dateipfad: Pfad am NAS Laufwerk

9. Wartung und Reinigung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms an

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.73

11. Technische Daten

Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar.

12. Open Source Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskamera u.a. Open Source Software enthalten. Lesen Sie hierzu die dem Produkt beigefügten Open Source Lizenzinformationen.75

8.7.3 Geheugenbeheer

11. Technische gegevens

Funktion deaktiveret
